Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки.

Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом.

Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

Что лучше УЗО или дифференциальный автомат



Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?

Как отличить УЗО от дифавтомата

  1. Прямое указание производителя.
    Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»
    Надпись дифавтомат
    Надпись УЗО

  2. Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.
    Буквы АВДТ, значит дифавтомат
    ВД — значит УЗО

  3. Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
  4. Схема. УЗО и дифавтомат на корпусе иногда имеют схему.
    В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.
    Схема на дифавтомате
    Схема УЗО

Подключение



В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

  1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
  2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
  3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

  • Контур розеток;
  • Контур освещения;
  • Проточный водонагреватель;
  • Электроварочная панель;
  • Электродуховка;
  • Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

Стоимость

Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

Подсчет стоимости оборудования УЗО+автоматы

Теперь такие же подсчеты сделаем для использования дифавтоматов:

Подсчет стоимости дифавтоматов

Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.

Замена

Какой бы ни была надежной техника – со временем она ломается. В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.

Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.

Что выбрать, УЗО или дифференциальный автомат?

Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

  1. Дешевле;
  2. Экономит место на DIN-рейке ;

Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.

Видео. Преимущества УЗО и дифавтоматов.

В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.



Розетка с таймером – элемент умного дома Монтаж тройной розетки своими руками. Как проводить работы. Как подключить трехклавишный выключатель, схема, инструкция, советы. Устанавливаем розетку в ванную комнату правильно

УЗО и диф.

автоматы
УЗО и диф. автоматы
Подробности
Просмотров: 18201

Устройства защитного отключения выполняют самую важную функцию - это защищают человека от поражения электрическим током. Поэтому, где есть вероятность попадания человека под опасное напряжение, там обязательно нужно ставить УЗО. То, что с его помощью нужно защищать группы розеток известно всем и многие это выполняют. Вот с группами освещения совсем другая ситуация. Кто-то ставит тут УЗО, а кто-то нет. Ниже я хочу высказать свою точку зрения по данному вопросу - нужно ли УЗО в цепях освещения?

Подробности
Просмотров: 108292

Существует несколько типов УЗО. Для жилого сектора используют типы "АС" и "А". Многие электрики, менеджеры, продавцы электротоваров и все обычные люди не знают в чем разница между ними. И тем более они не знают, где и какое УЗО необходимо применять, чтобы обеспечить необходимый уровень безопасности для человека и его имущества. Этот вопрос я сам долго изучал и здесь хочу поделиться своими соображениями, привести рекомендации ГОСТа и специалистов из профильных компаний, по поводу правильного выбора типа УЗО - "АС" или "А". Поэтому, если вы хотите грамотно защитить себя, своих близких и свое имущество, то прочитайте эту статью.

Подробности
Просмотров: 224046

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время.   Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО - до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Подробности
Просмотров: 10380

УЗО по принципу внутреннего исполнения делятся на два типа - это электронные и электромеханические. Оба типа выполняют защиту от утечек тока одинаково. Тогда в чем их различие? В двух словах их различие заключается в том, что для работы электронного УЗО требуется внешнее электропитание, а электромеханическому типу оно не нужно. Тоже самое касается и дифавтоматов, так как УЗО является их составной частью.

Почему возникает вопрос, какое выбрать УЗО электронное или электромеханическое? Вроде бери любое, так как они одинаково выполняют свои функции. Ниже попробуем с этим вопросом разобраться.

Подробности
Просмотров: 16771

Устройства защитного отключения бывают двух видов по принципу внутреннего исполнения. Это электромеханические и электронные. Также это относится и к дифавтоматам, так как УЗО являются их составной частью. Разный принцип внутреннего исполнения данных устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой вид этого не может делать, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать как их различать.

Существует три доступных способа как отличить электромеханическое УЗО от электронного. Это по электросхеме, которая изображена на корпусе устройства, с помощью обычной батарейки и с помощью постоянного магнита. Давайте ниже рассмотрим каждый способ более подробно.

Подробности
Просмотров: 15701

Что выбрать УЗО или дифавтомат? Данный вопрос обычных людей вообще не интересует, пока они не начинают дома делать ремонт с заменой всей электрики. Хорошо если они слышали про такие устройства, а то многие и не знают что это такое. Сегодня, когда мы сталкиваемся с какой-то проблемой, то сразу идем искать ее решение в интернете. Так вот раз вы здесь находитесь, то значит, что вас мучает вопрос - что выбрать УЗО или дифавтомат?

Подробности
Просмотров: 158726

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать. ..

Подробности
Просмотров: 61263

Дифференциальный автоматический выключатель представляет собой устройство, которое объединило в себе функции УЗО и обычных автоматических выключателей. По своим обязанностям оно может заменить эти два устройства. Этим многие электрики и пользуются, таким образом, экономя место в щитке и уменьшая бюджет ремонта. Хотя среди профессионалов идут споры, что лучше установить (УЗО + автомат или дифавтомат) в той или иной ситуации. Об этом мы поговорим позже, а сейчас узнаем что такое дифавтомат или автоматический выключатель дифференциального тока.

Подробности
Просмотров: 83664

В предыдущих статьях мы подробно разобрались с вопросами: что такое УЗО, какие типы бывают, как правильно его выбрать, как подключить и т. д. Если Вы еще всего этого не знаете, то в меню справа выбирайте раздел "УЗО и диф. автоматы" и знакомьтесь со всей этой информацией. А если уже все это знаете, то давайте ниже будем разбирать схемы подключения УЗО. Конкретно у каждого случая есть свои особенности и поэтому существует несколько схем подключения УЗО. Ниже я их все зарисовал, сопроводил необходимыми комментариями и выложил для вашего внимания. Вперед...

Подробности
Просмотров: 26614

Если Вы решили использовать в своем распределительном щите УЗО, то правильно сделали. Оно защитит вас от удара электрическим током при случайном касании элементов находящихся под напряжением или во время утечки тока на металлический корпус электроприборов. В данной статье хочу рассказать как необходимо подключать УЗО. Здесь Вы найдете ответы на такие вопросы: На какие контакты подключать приходящий и отходящий провода? Как подключить 2-хполюсное и 4-хполюсное УЗО? Как определить полярность контактов? Зачем УЗО защищать автоматическим выключателем? и на многие другие...

Читать обязательно!

  • Выбор автоматического выключателя по номиналу

    Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз...

  • Правильный расчет сечения кабеля

    Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п...

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric. ru, а то свет отключу... |

Принцип работы УЗО и Диффавтомата



УЗО - защищает человека от поражения электрическим током путем отключения розеточной группы квартирной электропроводки от напряжения.

Дифференциальный автомат - это автоматический выключатель, предназначенный для защиты кабеля (провода) и подключенного электрооборудования от короткого замыкания и перегрузки, но кроме этого он еще выполняет функцию УЗО, т.е. автоматически отключается при появлении дифференциального тока или тока утечки.

Дифференциальный ток - это разница токов, протекающих по фазному и нулевому рабочему проводу.

К примеру, если измерить значение тока протекающего по проводу утюга, то получим значение равное нулю. Но почему ноль?
Ведь утюг мощностью 2 кВт и потребляет ток 8 ампер.

Дело в том, что по питающему утюг проводу протекают равнозначные токи, а именно: по фазной жиле провода (от силовой розетки к утюгу) ушло 8 ампер и по нулевой жиле провода (от утюга к розетке обратно) вернулось 8 ампер. Вот почему значение дифференциального тока равно нулю!

Но когда происходит утечка тока из провода или корпуса утюга через сопротивление в землю, то появляется разность значений поступившего и вернувшегося обратно токов, т.е. появляется дифференциальный ток. Поэтому, чтобы этим сопротивлением не оказался человек, возникает необходимость, для обеспечения защиты человека от поражения дифференциальным током, в применении УЗО или Дифференциального автомата.

Маркируются УЗО и Дифференциальный автомат по-разному. Так, если перед цифровым значением номинального тока стоит буква В, С, D ( например С 16), то перед вами Дифференциальный автомат, а если только цифра, то перед вами УЗО.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Дифавтомат или УЗО-что выбрать.

Функциональное различие

С увеличением количества бытовой техники в наших домах возрастает количество потребляемой электроэнергии и, одновременно, происходит увеличение нагрузки на имеющиеся в нашем распоряжении электрические сети. Поэтому защита проводки и электрооборудования от перегрузок и короткого замыкания стала на сегодняшний день весьма актуальной задачей.

Многие годы для защиты электрической сети использовались фарфоровые автоматы с плавкими вставками, называемые в народе «пробками». Их и сейчас еще можно встретить на электрических щитках в домах старой застройки и в частных гаражах. В начале 90-х годов прошлого века появились предохранительные автоматы нового поколения, техническое развитие которых привело к разработке и использованию новых, более совершенных дифференциальных автоматов и устройств защитного отключения (дифавтомат или УЗО).

Эти два устройства защиты очень похожи внешне, но имеют существенные различия по своим техническим характеристикам и выполняемым функциям. Выбор устройства в каждом случае зависит от конкретных условий эксплуатации и поэтому не всегда можно с полной уверенностью сказать, какой из вариантов будет лучшим (дифавтомат или УЗО).

Различия в функциональном назначении дифавтомат или УЗО

Оба прибора относятся к группе электрических защитных устройств. Однако устройство защитного отключения срабатывает в том случае, если в фазном и нулевом проводе величина тока различна, что может означать о появлении тока утечки в результате повреждения электрической изоляции. Однако УЗО не отключает электроэнергию в случае перегрузки сети и короткого замыкания. Поэтому в этом случае приходится дополнительно устанавливать обычный автомат.

Дифавтомат, в отличие от УЗО, представляет собой устройство, в котором совмещены функциональные возможности устройства защитного отключения и обычного автомата защиты. Он обеспечивает отключение при появлении тока утечки, а также при перегрузке и коротком замыкании в сети. Следовательно, устанавливая дифференциальный автомат, владелец дома гарантированно обеспечивает надежную защиту от любых неприятностей, связанных с эксплуатацией электрических сетей и электроприборов.

Некоторые моменты в определении правильного выбора


Однако такое однозначный выбор дифференциального автомата будет правильным в случае монтажа новой электропроводки во время строительства или капитального ремонта. В том случае, если в электрическом щитке уже установлен один или несколько автоматических рабочих выключателей, менять их все на дифференциальные устройства будет слишком дорого. Достаточно подключить автоматы через одно УЗО и надлежащий уровень безопасности будет обеспечен.


Кроме этого, если со временем нагрузка в сети возрастет, то дифференциальный автомат будет постоянно отключать сеть из-за перегрузки и, в результате, потребуется его замена на более мощный. При совместном использовании УЗО и автоматического выключателя в таком случае потребуется только замена одного автомата, что обойдется значительно меньше по стоимости.

Ценовые нюансы и надежность

При выходе защитного устройства из строя и необходимости его замены, дифференциальный автомат заменяется как единый блок полностью, а вот в связке УЗО с обычным автоматом заменяется только один из этих двух элементов, что обойдется значительно дешевле. Кроме того, если из строя выходит УЗО или работающий с ним в паре автомат, то потребуется восстановить электроснабжение дома по временной схеме, установив обводящую перемычку, которая снимается после установки нового устройства. Если сгорел дифавтомат, то подача электроэнергии будет возможна только после его замены.

Отличия УЗО от дифференциального автомата по внешнему виду

Внешний вид дифавтомата и УЗО очень схожий. У них примерно одинаковая форма и размеры. Лучше всего будет, если вы при покупке обратитесь к опытному электрику, имеющему опыт в сборке и ремонте силовых щитов. Но, в некоторых случаях с выбором можно определиться и самостоятельно.

При маркировке корпуса УЗО производители наносят только величину тока, а вот если перед показателем силы тока написана еще и латинская буква, то это дифференциальный автомат. Буква B, C или D означает ток мгновенного срабатывания, и вот с этим определение вам должен помочь профессионал. Иногда производители устройств пишут на корпусе его наименование с указанием полной технической характеристики, но такое бывает, к сожалению, не часто.

Определение причин срабатывания защитных устройств

При спаренной работе обычного автоматического выключателя и УЗО определение причины срабатывания защиты не составляет проблем. Если произошло отключение УЗО, то имеет место появление тока утечки в результате повреждения изоляции в проводке или электроприборах. Срабатывание автоматического выключателя происходит в результате короткого замыкания или значительной перегрузки сети.

В случае срабатывания дифференциальной защиты необходимо проверить состояние специального индикатора на корпусе. Если он светится, то имеет место появление тока утечки. В противном случае это перегрузка или короткое замыкание.

Похожие темы:

УЗО и Дифзащита | энергетик

Устройство защитного отключения (УЗО) и дифференциальная защита (Дифавтомат)

     В данной статье автор постарается изложить как можно проще назначение, конструктивные особенности,  технические характеристики  УЗО (электромеханические и электронные) и Дифзащиты, дифференциальные автомата или как принято сокращенно дифавтоматы, а также их различие, примеры схем подключения и т. д.

    Начнем с Правил, вернее выдержками из Правил и обратите внимание на выделенный текст (должно, допускается, обязательно, требуется, рекомендуется и т.д., что бы вы сами определились, где обязательно ставить УЗО или Дифавтомат, а где на ваше усмотрение, ставить или нет).

Перейти на страницу    ПУЭ 7 выдержки из:    Правил по УЗО и Диф.защите

  Во общем вывод из Правил такой: УЗО не являться панацей от всех бед с электричеством, а работает в совокупности с другими защитными приборами и при этом может устанавливается согласно Правил где в обязательном порядке, а где не обязательно, но рекомендуется.

Назначение  УЗО и дифференциальной защиты:

Устройство защитного отключения УЗО или Диф.автомат применяются для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и пр. Причем их нельзя рассматривать, как альтернативу другим мерам безопасности, более того стандарт  ГОСТ Р-30331. 3 относит их к вспомогательным устройствам и дополнительным способам защиты от прямого прикосновения. Для этих целей, а также для защиты от косвенных прикосновений в РФ применяются УЗО-Д с дифф. током отключения порядка 30мс. Устройства с большим дифф. током отключения используются для защиты электрооборудования от последствий токов утечек (пожаров, выхода из строя оборудования).

Прямое прикосновение:
Под прямым прикосновением принимается контакт человеком с частью электропроводки, которая в рабочем режиме находится под напряжением. Иначе говоря, каcание человека открытых проводов, контактов, клемм по которым в нормальном (не аварийном) режимах протекает электрический ток это и есть прямое прикосновение.

                                                       Косвенное прикосновение:

Косвенное прикосновение по своей сути более опасно, по сравнению с прямым прикосновением. Если прямое прикосновение это скорее случайность вызванная оплошностью, то косвенное прикосновение происходит при аварийной ситуации и человек заранее не знает, что та или иная конструкция находится под напряжением.



Таблица значений тока поражения и его последствий по воздействию на человека:

Ощутимый ток

0,6 -1,5 mA

Пороговый ток

до 5 mA

Отпускающий ток

5 -10 mA

Не отпускающий ток

10-15 mA

Фибрялиционный ток

(гарантированная смерть)

100 mA

Далее определимся, в чем разница между УЗО и Диф. защитой (Дифференциальный автомат)

Как работает УЗО:

Рис. 1

Внутри УЗО находится специальный трансформатор (см. рис. 1), в котором каждый из проводников (L-фаза, N-нуль) создает электромагнитное поле. При нормальной работе они друг друга аннулируют. При возникновении утечки тока,  в катушке происходит дисбаланс электромагнитного поля,  в итоге, стержень толкает рычаг на выключение. Такое устройство срабатывает на выключение от утечки тока, но не предназначено для защиты  от коротких замыканий и перегрузок сети, т.е. само по себе устройство защитного отключения реагирует только на дифференциальные токи и не срабатывает при токах короткого замыкания (фаза-ноль) и токах перегрузки, поэтому необходимо поставить дополнительный автоматический выключатель. На рис. 1 представлена чисто схематическая схема работы УЗО, сам аппарат содержит еще множество элементов – фильтры, для защиты от помех и ложных срабатываний и еще некоторые электронные компоненты, но описанный принцип действия является основным для устройств защитного отключения.



      Рис. 2                                                                                     Рис. 3

  Принцип работы УЗО основан на измерении разности токов в проходящих через дифференциальный трансформатор тока проводниках. УЗО измеряет векторную сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, трем и более для трехфазного исполнения). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор равна 0 (ток, «втекающий» по одним проводникам равен току, «вытекающему» по другим, см. рис. 2), и срабатывания устройства не происходит. При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику (см. рис. 3), во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.

       УЗО бывают однофазными и трехфазными. Кроме того, сейчас в продаже присутствуют два различных вида УЗО, отличающихся как по цене, так и по надежности – электромеханические и электронные УЗО, см. Рис.4:

Рис. 4 Схемы и обозначения УЗО

По конструктивному исполнению важно заметить, что:

Однофазные УЗО, которые чаще всего применяются в быту, обычно имеют двухполюсное исполнение, т.е. при установке в электрический щит на DIN-рейку занимают два модуля. Если не рассматривать замену вводного автомата + УЗО на диф.автомат, то обычно последовательно с УЗО устанавливается однополюсный автоматический выключатель. В общем случае связка УЗО + автомат при установке на DIN-рейку будет занимать три модуля, а диф.автомат два модуля (что бывает важно при монтажных работах в щитах для экономии места под автоматы). Получается два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат.

Как выбрать правильно УЗО, электронное или электромагнитное, прежде всего посмотреть технических характеристик устройства, качества изготовления производителя, кроме того, устройства защитного отключения бывают типа А и АС, далее подробно рассказано в следующих статьях:

Перейти на страницу:    Характеристики, параметры  и типы УЗО

Перейти на страницу:   Выбор и характеристики электронного УЗО

Дифференциальный автоматический выключатель:

    Дифференциальный автомат (дифференциальная защита от тока и общая защита), предназначен для защиты цепи от утечки тока (аналогично работе УЗО), но преимущество диф. автомата заключается в том, что в него встроен автоматический выключатель,  который выполняет функцию защиты цепи от коротких замыканий и перегрузок.

Перейти на страницу:     Конструктивные особенности и характеристики дифавтомата

Далее несколько примеров по схемам подключения УЗО и Диф. автоматов:     Примеры подключения УЗО и Дифференциальных автоматов

УЗО и дифавтомат (дифференциальный автомат) различия и что лучше выбрать (видео)

 Электрические сети в нашей квартире, офисе, доме, да даже на промышленных объектах это не просто линии проводов и потребители, кроме того это еще и средства защиты и управления электрическим током. Что относительно управления, то чаще всего это выключатели, автоматы. При этом автоматические выключатели выполняют и функцию защиты по сверхтокам. Более совершенные защитные устройства - УЗО (дифференциальный автомат по утечкам). О них я уже рассказывал и их смысл сводится к тому, чтобы сразу отключать сеть при условной утечке тока «на сторону», то есть из линии. Однако есть и еще одно универсальное устройство, а именно полный дифференциальный автомат (по токам утечки и сверхтокам) или как его кратко называют дифавтомат. По своему принципу работы это устройство совмещает в себе два, - автомат срабатывающий при превышении номинального тока и УЗО, с критерием утечки тока «на сторону». И здесь возникает сразу вопрос, что же лучше выбрать, - полный дифференциальный автомат или автомат плюс УЗО? Какие плюсы и минус будут в том и другом случае? Об этом и будет моя статья.

УЗО или дифференциальный автомат, что выбрать и что лучше

Наименование первого абзаца уже несколько провокационное, так как привносит некую экстремисткою позицию, - что лучше и все тут? Однако понятие лучше весьма условно, ведь в одном случае в лес стоит ездить на УАЗике, а по трассе точно будет лучше хороший седан. Так и тут, все будет зависеть от ваших потребностей по разбросу тока защиты, току утечки, от размеров щитка, от финансов, от других поставленных перед вами задач. Все тонкости далее и разберу по порядку или смотрите это все в видео…

Размеры дифференциального автомата и УЗО в щитке

Начну с визуальной разницы и размеров. Если щиток ограничен по установочным местам на планке, то полный дифавтомат будет вроде как предпочтительней, так как занимает в полтора раза меньше места! В качестве примера можно привести пару фото, где 3 дифференциальных автомата занимают всего лишь 6 мест на рейке, вместо 9, когда используется парно автомат и УЗО (дифференциальный автомат по утечке тока).

Однако это совсем не факт.

...если скажем на одно УЗО "повесить" сразу три автомата, то мы уже экономим 4 места на двух УЗО. В итоге получаем 5 мест против 6!

Далее вы поймете, о чем я пытаюсь сказать... В общем, вопрос по поводу экономии мест в щитке при использовании дифференциальных автоматов весьма спорный, хотя кажется вот же все очевидно!

Хорошо, с этим разобрались, давайте теперь о подключении.

Подключение дифференциального автомата и автомата и УЗО в щитке

Любой монтаж оборудование требует квалификации и времени. Так вот, при подключении автомата и УЗО вроде ничего сложного нет, однако по времени монтажа такая связка опять же будет проигрывать дифференциальному автомату. Сами понимаете почему. Ведь здесь потребуется соединять, коммутировать между собой два устройства: защитный автомат, УЗО. Придется обеспечивать соединение посредством двух проводников, протягивать плюсом 4 контакта, 2 на УЗО и 2 на автомате. Визуально такую схему можно представить следующим образом.

Кроме того, придется соблюдать и полярность подключения.

Ноль (N) идет на нагрузку сразу, а коммутируем через автомат фазу. Это общее правило, должны отключать именно фазу, так как именно она потенциально опасна и через нее может происходить утечка, даже на землю.

 Однако плюс в раздельности корпусов дифференциального автомата и УЗО тоже есть, причем весьма существенный. Так если у нас появятся режимы эксплуатации повлекшие срабатывание УЗО или автомата, то мы сразу увидим, что именно отключилось. То есть автомат при повышенном потреблении тока, а УЗО при утечке тока из цепи. Возможно и двойное срабатывание, когда высокий ток весь уходит из цепи. Эти критерии по срабатыванию каждого из устройств очень важны, так как позволяют весьма просто диагностировать неисправность и искать ее в уже в более простом гипотетически сложившемся раскладе возникновения неисправности. А вот с дифференциальным автоматом здесь беда. Если он срабатывает, скажем, от нашего бойлера, то непонятно, то ли ТЭН начал пробивать сам на себя изменив внутреннее сопротивление и превысив номинальный ток, либо появились утечки через носитель (воду) на землю. Тут придется поломать голову.

В случае с полным дифавтоматом все относительно просто. Ставим на рейку и подключаем два провода до и два после, фаза и ноль. Здесь нет коммутирующих проводов между УЗО и дифом, это реализовано в корпусе. При этом не надо само собой протягивать дополнительные контакты.

Опять же не забываем о требованиях к подключению. Где N, то есть ноль, подключаем к жиле ноль, а фазу к фазе.

Все эти особенности соединения подводят меня к другой мысли. Что у нас с надежностью и с ценой, ведь дело это тоже не последнее?

Что надежнее дифференциальный автомат или автомат + УЗО

Пару слово о надежности. По умолчанию объем задействованных элементов в дифференциальном автомате против двух устройств автомата и УЗО одинаковый, разве что есть дополнительные провода коммутации. Если провода медные, должного сечения и прикручены к клеймам надежно и с помощью токопроводящей пасты, то по надежности и времени возможной работы мы ничего не теряем! Получается один в один! Однако опять особенность того, что автомат и УЗО это имеют отдельные корпуса, что позволяет нам без проблем заменить одно из устройств, сэкономив на покупке другого.

Здесь получается надежность УЗО+автомата будет та же что и для полного дифа, но при возникновении неисправности цена вопроса восстановления работоспособности для автомата и УЗО ниже!

Самое время поговорить о деньгах конкретно.

Что дороже дифференциальный автомат или автомат + УЗО

Может показаться, что так как мы покупаем сразу два устройства автоматический выключатель и УЗО при этом в разных корпусах то это дороже нежели дифференциальный автомат в одном корпусе. Однако здесь наблюдается некий парадокс. С чем он связан мне трудно сказать, маркетинговый ли это ход или действительно дифференциальный автомат настолько более технологичен насколько дороже… Однако факт остается фактом, - дифференциальный автомат дороже, чем покупка по отдельности всего того, что он заменяет разом.
Опять уже знакомые картинки, но с приведенной стоимостью оборудования. Для автомата и УЗО…


И для дифференциального автомата.

* - цены на фото брал из интернете, на момент написания статьи.

Все просто и понятно. Осталось лишь разве что поимпровизировать на тему, во сколько выльется бюджет для типовой квартиры.

Использование дифференциальный автомат или автомат + УЗО для квартиры

Ну, давайте условно представим, что нам надо развести проводку по такой схеме.

Однако не станем учитывать входную группу и для каждой из цепей сделаем свою защиту с УЗО, ну и будут поправки по току для каждой из цепей. Тогда в щитке будет вот такой набор УЗО и автоматов. …цена соответствующая.

Теперь эквивалентный набор для дифференциальных автоматов.

На самом деле здесь есть принципиальные различия. Ведь по числу коммутируемых цепей мы не имеем различия, их 6. А вот по количеству отдельно выделенных устройств контроля за током утечки есть различия, в случае с полными дифференциальными автоматами, на каждую цепь будет свой дифавтомат. А вот для случая с УЗО и автоматами у нас получается так, - каждое УЗО работает с группой из двух цепей. Это больше плюс, чем минус. Так как позволяет сэкономить на оборудовании, не потеряв в функциональности. Также здесь можно начать выигрывать в местах в щитке, если добавить еще автоматов к УЗО. За счет всего этого как раз получается значительная экономия, почти в два раза по цене и нисколько не теряем по местам в щитке!

Что же, осталось подвести окончательные итоги этой статьи. Плюсы и минусы дифференциальный автомат или автомат + УЗО

Эти выводы вы можете сделать уже и без меня, но дабы довести статью до логического заключения, резюмирую. Если у вас нет проблем с бюджетом, и вы готовы переплатить за 5-7 цепей с дифавтоматами лишних тех же 5-7 тысяч, тогда пожалуйста. В принципе, вы ничего не выиграете, даже в свободном месте в щитке, о котором я говорил первоначально. Ведь последовательное использование УЗО, а потом защитных автоматов может наверстать упущенное на местах установки, начиная с двух автоматов на 1 УЗО. (кроме того, сейчас можно найти уже УЗО в корпусе под одно место на планку) Если же на УЗО будет три цепи, то место вы даже начнете экономить по сравнению с дифами! Также покупка по отдельности УЗО и автоматов позволит легче диагностировать неисправности и менять менее значимые составные части. Плюсом использования дифференциальных автоматов может стать лишь меньший объем монтажа. Вот и все! Как мне кажется объемами монтажа можно пренебречь, если это рядовой проект, а значит, я бы выбрал вариант, когда все берем по отдельности, - УЗО + выключатель автомат. Просто УЗО надо брать не на каждую отдельную цепь, а на группу цепей, вот и весь секрет.

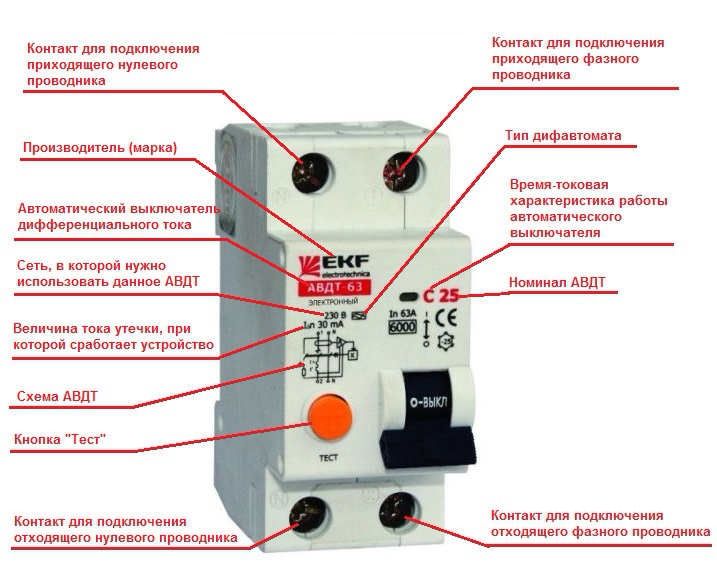

Дифференциальный автомат и отличия узо. В чем разница между УЗО и дифавтоматом? Применение УЗО и дифференциальных машин

Существует два основных способа подключения выводов при монтаже электропроводки: с распределительными коробками и без. Последний метод появился сравнительно недавно. Этот вариант используется в основном потому, что наличие распределительных коробок портит внешний вид отремонтированного помещения. Согласно ПУЭ (Правила устройства электроустановок) необходимо обеспечить свободный доступ к каждому ящику, а это устраивает далеко не всех.Большинство стараются скрыть их от глаз под отделкой, нарушая при этом основное требование ПУЭ для такого типа монтажа.

Чтобы получить доступ к коробке, необходимо оторвать часть обоев или штукатурки, что приводит к дополнительным затратам на ремонт. Чтобы избавиться от такой перспективы, многие прибегают к установке без распределительных коробок. В этом случае провода протягиваются в общий стробоскоп, полы или подвесной потолок. У этого метода есть как достоинства, так и недостатки.


Преимущества

  • Снижение затрат на рабочую силу
  • Снижение затрат на установку
  • Меньше контактных соединений и, как следствие, вероятность возникновения аварийных ситуаций
  • Простая электрическая схема
  • При обслуживании нет необходимости разрушать отделку
  • Улучшен внешний вид помещения

недостатки

  • Осложнение обслуживания и ремонта электриками, не занимающимися установкой
  • Большой расход проводов

Установка без распределительных коробок: общие правила

Котлы, электроплиты, кондиционеры и другая бытовая техника с повышенным энергопотреблением запитываются отдельно от розеточных и осветительных групп.В этом случае желательно, чтобы каждый электроприбор питался по отдельному кабелю через автомат.

Одна группа розеток может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.

Сечение провода подбирается исходя из величины токовых нагрузок. Как правило, медные провода сечением 2.Для групп розеток выбрано 5 мм², а для освещения - 1,5 мм².

Зависимость сечения медного провода от величины токовой нагрузки приведена в таблице:

Величина тока, А Сечение провода, мм² Диаметр проволоки, мм
1 0,17 0,45
2 0,33 0,65
3 0,52 0,81
4 0,67 0,92
5 0,84 1,02
6 1 1,13
10 1,7 1,45
16 2,7 1,87
20 3,3 2,05
25 4,2 2,32

Розетки соединительные

Розетки подключаются тремя проводами: фаза, нейтраль (ноль) и земля.Допускается подключение фазного и нулевого проводов двумя способами: с разрывом линии и без. В первом случае провод в месте соединения загибается и отсоединяется. Оба конца очищены от изоляции и приведены в один контакт. Во втором случае провод не отсоединяется, делается петля, которую снимают с изоляции и зажимают винтом. Преимущество этого метода в том, что при ослаблении контакта в одной розетке он не пропадает в остальных и они остаются в рабочем состоянии.Подключение заземляющего провода допускается только без разрыва линии.

Порядок подключения розеток следующий:

  1. Один общий кабель группы от распределительного щита проложен в общих воротах (или в этажах).
  2. В точках ответвления кабель опускается (или поднимается) непосредственно в первое гнездо группы.
  3. Каждая последующая розетка в группе запитана от предыдущей.


В этом случае кабель питания от распределительного щита проложен прямо в распределительную коробку.Второй провод на схеме - это фаза переключения, которая подключается к светильнику или вытяжке. Нейтральный и заземляющий проводники подключаются с помощью плоских клемм. Клеммы аккуратно упакованы в коробку и установлен механизм переключения.

Подключение двухпозиционного переключателя

В отличие от предыдущей схемы, в распределительной коробке не 2, а 3 провода: один для питания, второй для фазы переключения для освещения, третий для вентилятора (или второй группы освещения).Подключение нулевого и заземляющего проводов производится так же, как и при подключении однокнопочного переключателя.

Заключение

Электромонтаж без распределительных коробок имеет плюсы и минусы, а также сторонников и противников. Правила ПУЭ разрешают этот тип установки. В таком способе подключения розеток и выключателей нет ничего сложного, а если они качественные, то прослужат долго при любом типе подключения.

В этой статье мы поговорим с вами о распределительных коробках, нужны ли они, так ли важны в разводке и можно ли вообще без них обойтись.Мы используем распределительные коробки для обеспечения соединений и ответвлений в линиях. Но к ним нужен доступ. Что делать, если не хотим портить интерьер крышками распределительных коробок? Выход из ситуации есть всегда. Мы продолжим нашу тему о нем.

Прежде всего, вспомним из предыдущей статьи, что это такое, какую функцию они выполняют при монтаже электропроводки. Все очень просто. В распределительной коробке проводим коммутацию кабеля. Большинство соединений и ответвлений выполняется в распределительных коробках, не менее 95% случаев выполняется в них.Допустим, в нашей комнате несколько розеток: для телевизора, для рабочего стола и бытовая для пылесоса. Чтобы развести электропроводку по этим розеткам, расположенным в разных частях комнаты, нам нужно сделать ответвления от силового кабеля, идущего от панели. Выходя из щита, он может входить в розетку для телевизора, затем в розетку для рабочего стола, а оттуда может входить в розетку для пылесоса. Сделать это можно по-разному. Но в любом случае нам нужно сделать отключение, чтобы подать питание на каждую из розеток.

Что делать в этом случае? Для начала давайте схематично разберемся, как мы можем все это сделать. Самый очевидный и простой вариант - прокладывать собственный кабель для каждой розетки в распределительной коробке.

Чем хорош этот метод? Распределительная коробка у нас одна, все соединения мы сделали в ней, нам нужен только доступ к одной распределительной коробке. Но в этом случае останется самая большая сумма.

Вы можете действовать следующим образом

В этом случае, если розетки расположены достаточно далеко друг от друга и нам жалко кабель, делаем две распределительные коробки.Но доступ уже требуется предоставить каждому из них. Теперь у нас есть два места с коммутацией, и их желательно сделать как можно меньше.

Оба вышеперечисленных метода имеют право на жизнь и практикуются постоянно по разным причинам. Каждый оправдывает свою работу по-своему. При высоком качестве это можно сделать любым из вышеперечисленных способов. Главное не забывать, что по правилам любая распределительная коробка должна быть доступна в любой момент. Неважно, за шкафом или на виду - доступ должен быть всегда.А если у вас их по 10 на комнату, а у вас 5 комнат? Прекрасные круги по всей квартире. Конечно, на них можно рисовать смайлы и радоваться жизни, но это не лучший выход. Тем более поверх дорогой и красивой венецианской штукатурки, как бы вы ее ни стилизовали, все равно видно, что в стене что-то спрятано.

А мы коснулись только групп розеток, а освещение у нас осталось, чего тоже без коммутации не обойтись. Нам нужно соединить люстру, споты и светодиодную ленту из одного места с помощью нескольких ключей.И группа освещения редко заканчивается в одной комнате, а значит, силовой кабель уйдет дальше, в следующую комнату.

Оказывается, в освещении без коммутационных проводов не обойтись, а где их можно произвести, если не в предназначенной для этого распределительной коробке.

В розеточной группе мы можем сделать проще и пропустить всю нашу электропроводку петлей через все розетки, но опять же нормы позволят это сделать с некоторыми отклонениями. Все подключения должны быть выполнены качественно и в соответствии с требованиями, и здесь мы снова наталкиваемся на распределительную коробку.Где еще, как не в нем, все это грамотно подключить?

Делая проекты электромонтажа в квартирах, стараюсь строить электрическую сеть таким образом, чтобы было минимум возможных подключений. Лучшим вариантом был и остается тот, в котором их совсем нет, но это редко достижимо в наше время. Все больше потребителей диктуют свои правила. Даже возле журнального столика рядом с кроватью многим хочется видеть хотя бы две розетки, и это только с одной стороны кровати.Я уже не говорю о компьютерных столах и кухонной рабочей поверхности, где количество розеток в одной группе часто превышает 8-10 штук. В таких условиях без распайки обойтись практически невозможно. Лучшим вариантом будет вариант, когда кабель выходит из экрана и заканчивается розеткой, но в большинстве случаев это можно делать только в группах, которые питают, например, кондиционер. Здесь все просто - кабель вышел из экрана, подошел к клеммной колодке кондиционера и все.Никаких дополнительных коммутаций нет. Идеально, что сказать. Но мы не будем прокладывать свой кабель от экрана к каждой розетке. Тогда наш щит будет претендовать на серьезную роль в интерьере. Но такие потребители, как теплый пол, кондиционер, стиральная машина, духовка, плита, бойлер, заслуживают отдельного кабеля и машины в распределительном щите. А как же остальное? Давайте разберемся. Ведь без коммутации никак не обойтись.

Розетки. Мы можем их обучить. Что это за метод переключения? Все очень просто, шнур питания доходит до первой розетки, подключается к ней, потом к следующей и так до тех пор, пока розетки в группе не закончатся.Однако стоит отметить, что чем их меньше в группе, тем лучше. При проектировании электрической сети необходимо учитывать эти моменты и находить золотую середину в количестве групп. Имея опыт, этот процесс перестанет быть трудным. Итак, поезд.

Вроде бы все просто, но при этом есть свои тонкости и правила. Большинство розеток имеют две группы контактов: вход фазы, выход фазы, вход N, выход N и вход PE, выход PE.Казалось бы, все просто и можно смело отключать розетки по имеющимся контактам. Но! Согласно п. 1.7.144 правил электромонтажа для РЕ (заземлителя) мы должны сделать отдельную ответвление. Это означает, что мы не можем просто вставить PE (заземляющий провод) на вход и выход. PE-проводник должен быть непрерывным по всему кабелю. Если он коммутируется, то либо не разборным, либо так, чтобы его можно было разобрать только специальным инструментом.Почему такие меры предосторожности? PE - это защитный проводник, он защищает нас от опасного электрического шока, который в случае неисправности может появиться на корпусе устройства (розетка, распределительный щит и т. Д.). Каждый заземляющий провод должен и должен подключаться строго индивидуально. Каждый проводник имеет отдельный болт или зажим. В случае, если PE-проводник не подключен должным образом, он может сломаться, и весь смысл этого проводника исчезнет. Устройства, подключенные после обрыва заземляющего провода, больше не защищены УЗО и могут поражать вас электрическим током.Поэтому отключение заземляющего провода должно производиться с максимальной осторожностью.

На просторах нашего огромного Интернета можно найти множество споров о том, как устанавливать такие соединения. Есть теоретики, есть практики, есть те, кто просто молчит, молчат, потому что нечего сказать или сказанное может сильно понизить их ранг ... Если честно, многие электрики закрывают глаза на такие моменты и произведите установку по мере необходимости. Но это на их совести.

Что делать правильно? До определенного момента я считал, что если мы подключим качественную электромонтажную фурнитуру, в том числе розетки, то мы как бы сможем использовать клеммную колодку самих розеток и не заморачиваться с дополнительными подключениями. Почему ты так подумал? Клеммная группа изготавливается на заводе, производитель известен, качество продукции на высоте и поэтому сама розетка рассчитана на аналогичный способ отключения. Но не каждый покупатель покупал розетки, качество которых не оставляло сомнений.Поэтому пришлось искать разные способы, как сделать установку максимально качественной. С одной стороны, вариантов очень много, особенно если посмотреть, как извращаются коллеги по цеху. То, что они просто не придумывают, чтобы сделать ПЭ нерасторжимым, как только не пробуют. В результате процесс становится больше похожим не на проводку, а на танцы с бубном. Я посмотрел, посмотрел на весь этот шаманизм и подумал, что лучше всего будет просто перенимать проверенный способ подключения в распределительных коробках.В итоге преследовалась одна цель - избавиться от распределительных коробок. Так что просто переносим их в коробку и вуаля. Заказчики довольны и ваша душа спокойна за качественный электромонтаж. В последнее время мы практически не используем в квартирах распределительные коробки.

Что за метод отключения, который плавно перешел даже на, казалось бы, качественные розетки. Ведь отключать можно было и так. Но пусть все будет одинаково, одинаково надежно. В конечном итоге ответственность за продукцию несет производитель, а за качество выполненных работ - электрик.Сферы ответственности за это разделены, и мы идем своим путем.

Розетки. Решили, что можем отключать их прямо в розетках. И даже в этом у нас есть варианты и небольшой полет фантазии, куда без этого в рамках ПУЭ. Для этого есть несколько вариантов. Для начала остановлюсь на той, которую предпочитаю отключать сам.

У нас есть три розетки. Представим, что они установлены в стене, у нас есть фантазия, и мне удобнее за столом показать вам, как все это происходит.Мы предпочитаем прокладывать маршруты таким образом, чтобы входящие и исходящие силовые кабели приходили в среднюю розетку. Это произошло давно, а переучивать ассистентов лень, а ошибиться в этой версии очень сложно. Итак, входящий и исходящий кабели входят в среднюю розетку. На время укладки оставляем хороший запас, а в процессе отключения отрезаем лишнее и оставляем по 10 - 12. Обычно мне этого хватает для комфортного отключения и их потом проложить не проблема.Мы берем среднюю розетку с увеличенной глубиной, потому что практически все стенки по толщине позволяют без проблем установить ее. Кто-то скажет, что забивать бетон такой глубиной - не сахар. Согласен, а иначе с плюсом к розетке придется забивать бетон на высоте под распределительную коробку, так что не ныть, кладем по глубине. Он нужен нам для того, чтобы связать вместе 5 кабелей: входящее питание, исходящее питание, правая розетка, левая розетка, средняя розетка. Звучит устрашающе, но, как всегда, только в первый раз.Дальше проще, берем и делаем.

Подключаем все в порядке. В распределительных коробках для розеток все проще некуда - как дочка в игрушках, фаза на фазу, PE на PE, N на N. Выглядит довольно массивная конструкция, но сделав две-три таких розетки, вы узнаете как аккуратно уложить все на дно розетки без проблем. Все соединения выполняем с помощью рукавов GML. В зависимости от количества подключаемых жил подбираем еще и размер гильз.Опрессовка ручным гидравлическим прессом. Хотели купить ручной пресс того же КБТ, но не ждут удачи - имеющийся пресс просто замечательный.

Небольшая сноска. При использовании качественной арматуры (розеток) можно так не заморачиваться и не разделять фазу N и PE на каждую розетку, прижимая гильзами. Достаточно надавить и растворить PE на каждой розетке. В основном делаем так, как показано на фото. Так получилось, так получилось. Так или иначе, так почему это не хорошо, а очень хорошо?

Если есть группа из 4 розеток, то в последней, в одной из розеток, повторяем процедуру, то есть нажимаем ту, которая пришла из средней, ту, которая идет в четвертую, и не забудьте добавить для сокета, в котором мы устанавливаем соединение.

Усадка - наше все. Того, кто не ленив, можно развратить изолентой. И в результате имеем розеточную коробку, у которой торцы полностью впаяны в три розетки. Все подошло к низу, а место осталось как в стандартной розетке. Далее мы просто устанавливаем розетки.

Моего любимого Шнайдера на складе не было, и вопрос «Кто пойдет за Шнайдером» незаметно повис в воздухе. Наша дружная компания дружно сделала вид, что молчит, и через 5 минут мне на стол положили что-то вполне приемлемого качества.Правда клеммник не под винт, а аля ВАГО. Мне они не особо нравятся, бог его знает, что заказчик в розетку воткнет, хотя на них написано 16 А. Ну например не беда, мы их отключим.


Итак, в общем, три наших чудесных розетки сняли, кабель ложится хорошо, остается на месте вполне приличный запас - можно было бы что-то еще засунуть, а не будем. Розетки разные по глубине.

Я бы категорически не рекомендовал делать такие подключения на ВАГО. Ничего не имею против конкретно самих ВАГО, просто использовать их, на мой взгляд, было бы правильнее для световых групп. Хоть они и держат заявленные 20А, но на рынке, во-первых, много подделок, во-вторых, рекомендую устанавливать автоматы на розеточную группу 16А и не более. У них ток срабатывания более 20А, вроде все рядом и может вам повезет, но лучше не рисковать.Как многие спорят в Интернете, ничего и лишнего добавить в такую ​​проводку нельзя. Добавляем без проблем - венчаем рядом отверстие для розетки, устанавливаем и переключаем в том же порядке. Проблем нет, но есть спокойствие и здоровый сон.

Освещение еще проще, кабель тоньше, переключать проще, сказка, а не жизнь. Рассмотрим на примере моего любимого переключателя Шнайдера. Был только двухклавишный. Это означает, что у нас будет два потребителя в предлагаемой группе освещения, каждый с ключом.Дальше все просто. Наша земля не коммутируется, и мы оказываем на нее давление, то же самое с проводником N. Фазы переключаются в зависимости от того, какой ключ и что будет включаться. Переключатель, как говорится, сделан для людей. Все просто, грамотно, качественно. Ранее я намекнул, что мы можем использовать VAGO в группах освещения, и во всем, что на рукавах, и на рукавах. Да все для снарядов. Но это мое ИМХО, я люблю спать спокойно.

Как видим, места более чем достаточно.Поверьте, все варианты проводки подходят и еще есть место на пару.

Ну что ж, можно подвести итоги.

Вариант коммутации в розеточных коробках больше подходит для жилых помещений, где по многим причинам распределительные коробки не актуальны:

Соединительные коробки
  • нуждаются в доступе, но мы не всегда можем гарантировать, что крышки соединительных коробок не нарушают внешний вид стен.
  • опять же, в связи с необходимостью доступа нам гораздо выгоднее отключать в розетке.Чтобы получить доступ к этому соединению, вам просто нужно удалить сокет.
  • Довольно серьезная экономия на кабеле, потому что он идет от одной группы розеток к другой, а не звездой от одной распределительной коробки, и трасса кабеля становится более очевидной.
  • Добавить розетки, переподключить выключатель, проверить соединение (вдруг даже с такой проводкой кто-то плохо спит)

Подключение в розетках может осуществляться как с помощью розеток стандартной глубины, так и с помощью розеток увеличенной глубины, которые в последнее время стали очень популярными на рынке монтажной продукции.Мы предпочитаем комбинировать как стандартные, так и глубокие по мере необходимости. Иногда возникают ситуации, когда проводка оказывается достаточно большой и даже в глубокой розетке нет места для розетки. Из этой ситуации есть очень простой выход. Полностью используем утопленную розетку, впоследствии просто вставляя вилку в раму. Оказывается, проводка была сделана и дизайн не заморачивался.

А дальше живем! Кому не терпится - откручиваем розетки и смотрим, как там наши рукава или ваги, а как иначе.Потому что ничего другого не остается, как использовать хорошо собранную электрическую сеть без кругов от распределительных коробок. Это все на сегодня.

  • Требуемая схема
    • Предварительные условия
    • С чего начать?
    • Определение контактов испытательным методом
    • Выступающие провода
    • Распределительная коробка
    • Подключение без распределительной коробки

Двухклавишный переключатель - это пара независимых одиночных переключателей, объединенных в единую конструкцию.Преимущества его использования очевидны - для скрытой установки требуется одна монтажная коробка (розетка), при этом нет необходимости делать дополнительное отверстие в стене, особенно если оно бетонное, а цена одной сдвоенной ниже. чем два отдельных.

Используется для включения смежных секций освещения - это может быть ванная и туалет, лампочки в коридоре, группа светодиодных источников света или люстра с раздельным включением светильников.

Требуется схема

Для правильного и надежного подключения необходимо предварительно представить себе весь алгоритм действий, а для этого необходимо нарисовать схему.Опытный электрик может проделать такие несложные электромонтажные работы без бумажки с рисунком, а только потому, что он «нарисован» в его памяти благодаря опыту работы. Для новичка будет правильным начать с листа бумаги.

Схема подключения двухкнопочного выключателя света

Предпосылки

У нас есть фаза и ноль, идущие от заслонки, сразу обозначаем их соответствующим цветом. Если разводка монохромная, обязательно по индикатору узнать, где находится фаза.Запрещается подавать фазное напряжение на электроустройство в обход выключателя - от этого зависит безопасность.

После определения принадлежности проводов не забудьте обесточить их. Как правило, переключатели подключаются с помощью распределительной коробки, в которую входят сетевые провода. Допустим, подключены разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к точкам подключения в точках, указанных на схеме.

Провода также должны быть проложены к выключателю и выведены через фиксированную розетку. Нельзя сначала произвести подключение, а затем проложить и закрепить электропроводку - от механического воздействия может пострадать контакт, или даже провод может оборваться, и его уже нельзя будет подтянуть к точке подключения.

С чего начать?

Ответ на вопрос, как подключить двухкнопочный выключатель, состоит из двух частей:

  • установка проводов в распределительную коробку вверху;
  • подключение внизу клемм самого переключателя к коммутируемым проводам.

Принципиальной разницы с чего начать нет. Но лучше начать с переключателя, потому что тогда, сделав соединения в коробке, имея тестер, легче найти общий провод и коммутируемые линии переключением ключей. Но ниже, имея одноцветную проводку, выходящую из распределительной коробки, определить точки ее подключения можно будет только опытным путем.

При прокладке провода к двойному выключателю света его необходимо прокладывать трехжильным проводом

Определение контактов испытательным методом

Ядро имеет три контакта, как правило, они соответствующим образом промаркированы, схему можно даже нарисовать.Если по каким-то причинам определить принадлежность клемм визуально невозможно, или это нужно сделать с уже подключенными к выключателю в коробке проводами, то их определяют с помощью тестера.

Для этого клавиши переводятся в выключенное положение, измерительные щупы подключаются и одна из клавиш включается. Если ничего не происходит, он возвращается в исходное положение, включается другое. Если в этом случае нет сигнала, то ключи включаются одновременно, - ток будет течь через замкнутые контакты и соединительную шину общего контакта.

индикаторная отвертка. Фазовый провод «Звонок»

Таким образом, щупы указывают на две коммутационные линии. Затем один из щупов переставляется на найденный общий контакт, а левая и правая клавиши определяются поочередным переключением. Опытным путем нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой, в свою очередь, показывал работу каждой клавиши.

Важно не перепутать их, хотя для люстры это не особо важно, но будет неудобно, если свет слева включится на правый щелчок, и наоборот.

Выступающие провода

Подключить настенный выключатель очень просто. В случае скрытой установки решение, как подключить двойной выключатель, сводится к ответу на вопрос: «Как долго провода должны выходить из розетки?»

Выход провода из-под розетки примерно 10-20 см

Есть такое негласное правило электриков: провод должен беспрепятственно доходить до соответствующих выводов выключателя, повернутого клавишами вниз, горизонтально опираясь на нижнюю точку монтажной коробки.Таким образом, сердечник переключателя будет как бы вращаться по горизонтальной оси, входя вместе с проводами в розетку.

Некоторые электрики обеспечивают провода с запасом и изгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно заходил внутрь, а не упирался в провода. Конечно, подключать их к клеммам нужно очень осторожно, иначе они могут выскочить из клемм в момент установки.

Выключатель, вставленный в упор, удерживая его рукой, фиксируется с помощью равномерно затянутых болтов, разжимающих крепежные хомуты.Фиксацию следует производить только в том случае, если сама розетка уже надежно закреплена. Нажатие на клавиши завершает установку.

Распределительная коробка

Для соединения проводов в точках, указанных на схеме, можно использовать скрутку, изолируя ее изолентой, но надежность и эстетичный вид будет не на высшем уровне.

Способы скручивания проволоки

Вместо изоленты можно использовать термоусадочную трубку - при затяжке она будет плотнее прижимать контактирующие поверхности, что добавит надежности контакту.Нежелательно использовать скручивание, если есть вероятность ошибки - при разматывании проводов металл сердечника трескается, теряет прочность и проводимость.

Соединить таким образом одножильные и многожильные провода нельзя - в этом случае их лучше спаять или использовать опрессовку специальными гильзами. И совершенно недопустимо скручивать медь и алюминий вместе - в точке соприкосновения будут происходить процессы электрохимической коррозии, приводящие к потере контакта.В качестве альтернативы скручиванию можно использовать самозатягивающиеся муфты WAGO.

Колодка в коробке - простое решение
Распределительные коробки часто продаются с монтажными блоками, которые имеют набор клемм для облегчения подключения.

Тип и разновидность не имеют значения, главное, чтобы они выдерживали напряжение и ток, подходили к материалу стен. Осуществляем подключение как на приведенной выше схеме, подключая соответствующие провода в указанных точках.

Начинаем с фазного провода, надеваем на клемму, зажимаем, и сразу подключаем к нему провод от переключателя. Затем повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время при определении их принадлежности.

Подключение переключателя света к двум лампочкам

Подключение без распределительной коробки

Согласно ПУЭ всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где на первый план выходит эстетика, покрытие на стене не впишется в стилевую композицию, диссонирующую с окружающей средой.Покрыть дорогими обоями тоже не лучшее решение - если доступ понадобится, их придется сдирать

Поэтому в последнее время стали применяться прогрессивные методы подключения выключателей, которые требуют чуть больше кабеля, но исключают распределительную коробку. Дело в том, что используется глубокая розетка, и все соединения производятся в ней.

Утопленная розетка вместо распределительной коробки

Фазный провод выведен непосредственно на общий вывод выключателя, провода, идущие к лампам, также подключаются непосредственно к коммутируемым выводам, в розетке подключаются только нулевые проводники.При достаточной ловкости этот способ подключения можно осуществить и в распределительной коробке обычных размеров.

вся схема подключения в розетку. Принцип подключения проводов тот же

При замене выключателя старый провод может оборваться. Вы можете удлинить его, используя следующую клеммную колодку:

Ссылка

В определенных ситуациях рекомендуется электромонтаж без соединительных коробок. Обо всех важных моментах, касающихся монтажа электропроводки таким способом, пойдет речь в нашей сегодняшней статье.

Монтаж электропроводки без распределительных (ответвительных) коробок - прием, появившийся сравнительно недавно. Несмотря на это, в некоторых моментах такая схема установки не противоречит основным документам ПТЭЭП и ПУЭ. Более того, сам метод до сих пор вызывает споры в профессиональных кругах.

В этом случае схема подключения имеет некоторые отличия от той, что использовалась при установке распределительных коробок. Без распределительных коробок электропроводка запитывается также от щита с автоматом.От него проволока направляется к первой розетке, а затем петлей тянется к остальным.

Обрезается трехжильный кабель (нулевой, фазный и заземляющий), подходящий для первой розетки. Ноль и фаза нарушены. Но заземление нельзя прерывать, оно должно доходить до контактов третьей розетки. Поэтому два зачищенных провода необходимо подключить к соответствующим входным контактам. Затем ноль и фаза закольцовываются на следующую розетку, хорошо соединив и затянув отверткой на входном контакте.

Зачищает заземленный кабель. Зачищенный провод сгибаем пополам. Таким образом, вы получаете контактирующие друг с другом два провода, которые имеют общую жилу.

После этого с двух сторон зачищается кусок провода. Один конец нужно прикрепить к изогнутой земле. В результате получаем три оголенных участка, которые герметизируем специальной гильзой и изолируем. Другой конец подводим к контакту розетки, предназначенной для заземления, и зажимаем. Таким образом, мы избегаем пробелов и выполняем все согласно требованиям документации.

После этого выводим провод через строб к последующим розеткам. В этом случае происходит обрыв фазы и обнуление. Для их крепления используются клеммные колодки.

Стоит отметить, что такая разводка может вызвать определенные трудности при использовании дешевых розеток. В таких изделиях часто встречаются слабые контакты. Из-за этого провода в них могут сильно нагреться, спровоцировав возгорание проводки или появление пожара. Также концы кабелей могут выпасть из контактов, что приведет к нарушению схемы питания в других розетках.

Во избежание подобной ситуации при такой схеме монтажа проводки заземляющий провод (как ноль, так и фаза) перерезается. Кроме того, кабели можно обжимать отводом не только по заземлению, но и по фазе и нулю. В этом случае изоляция гильз, используемых для опрессовки, является обязательной. Они помещаются в розетку, а отводы затем подключаются к аналогичным контактам.

На описанной схеме подключения розеточная коробка действует как распределительная коробка. Поэтому использование распределительных коробок здесь осуществляться не будет.

Чтобы такая установка прошла быстро и без проблем, специалисты рекомендуют покупать розетки большой длины. Так что к ним поместятся все необходимые провода.

Для разветвления электрических схем перед самостоятельным монтажом необходима консультация электрика. В этом случае нужно знать, что такой способ прокладки кабелей используется в определенных случаях.

Применяется

Этот способ монтажа рекомендуется в тех случаях, когда на стенах стоит дорогая отделка.В этом случае разводка выполняется под полом и без установки дополнительного электрооборудования в стенах в виде распределительной коробки.

Также в ПУЭ указаны моменты, когда используется только такая схема разводки проводов. Согласно документации запрет на прокладку кабелей в распределительную коробку распространяется на линии питания:

  • плиты электрические;
  • кондиционеры;
  • отопительные котлы;
  • все устройства, потребляющие много электроэнергии во время своей работы.

В таких ситуациях в распределительных щитах следует установить автоматический выключатель для защиты. От него прокладывается отдельная кабельная линия. В результате получается схема для питания отдельной группы устройств.

Видео «Электромонтаж без распределительных коробок»

Из этого видео вы узнаете об электромонтаже без соединительных коробок с подключениями в розетках.

Плюсы и минусы

Основным преимуществом использования такой схемы подключения является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены.В результате не возникает повреждений внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызвать проблемы в случае выхода из строя сети. Это связано с тем, что для того, чтобы добраться до ящика, вам нужно будет разрушить часть декоративного оформления области над ним. В случае использования данной схемы установки таких проблем нет.

Кроме того, к преимуществам этого способа монтажа можно отнести:

  • значительно снижена стоимость монтажа электропроводки;
  • нет необходимости формировать в стенах отверстия под распределительные коробки;
  • простота установки и удобство использования.

Однако следует отметить, что выполнение такой прокладки кабеля требует от человека соблюдения всех требований безопасности.

В этом случае все стыки должны иметь доступ для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом является подключение кабелей. Также к недостаткам можно отнести то, что для прокладки требуется большая длина проводов.

Несмотря на ряд преимуществ, монтаж электропроводки в доме без использования распределительных коробок считается необходимой мерой.Распределительные коробки при прокладке электропроводки повышают безопасность ее эксплуатации, а также повышают надежность электросети.

Как видите, разводка без распределительных коробок - вариант разводки, имеющий ряд положительных моментов. Однако не стоит забывать и о минусах. Перед тем как установить провода по этой схеме, нужно взвесить все за и против, чтобы принять оптимальное и правильное решение в каждой конкретной ситуации.

При покупке нового дома электрификация помещения всегда проводится перед отделкой стен и потолка.Сегодня, в век новых технологий, существует несколько распространенных способов модернизированного электроснабжения. Один из самых безопасных и надежных вариантов - разводка без распределительных коробок.

Электромонтаж без распределительной коробки

Схема электропроводки адаптирована к интересам и пожеланиям домовладельца. Электропроводка представляет собой гирляндное соединение без соединительных коробок. Жилы подключаются к электросети один за другим и подводятся от каждой точки освещения, розетки, переключателя непосредственно к распределительному щиту.

Перед началом работ проводится предварительный расчет примерной величины потребления тока при использовании планируемых электроприборов и устройств. Схема подключения включает в себя необходимый комплект проводов и кабелей, установку розеток, выключателей, электроприборов.

Новые требования к проводке учитывают использование только медных проводов. Контактные соединения проводов во время электромонтажа играют важную роль в любой электрической системе.Они должны быть устойчивыми к механическим повреждениям, безопасными.

Способы подключения проводов

Крепление электрических проводов в соответствии с техническими требованиями и действующими инструкциями осуществляется пайкой, опрессовкой, опрессовкой с использованием соответствующих инструментов. При выборе способа подключения контакта необходимо учитывать, для чего предназначена облигация и где она будет размещена.

В точках подключения и разветвления проводов всегда есть запас на переподключение в случае неисправности.Сегодня наиболее универсальными и эффективными электрическими соединениями являются безвинтовые клеммы. Просто и удобно, подходит для всех типов проводов разного диаметра сечения.

Зажим состоит из высококачественной стальной пружины, устойчивой к агрессивным средам, и шины из электролитической меди со специальным лужением, закрепленной на контактной поверхности с помощью отвертки. Терминал не имеет ограничений по токам и напряжению, даже соединяет проводники с помощью рукава. Отвечающий современным требованиям, зажим имеет уменьшенные размеры, за счет чего не занимает много места в розетке.

Особенности электромонтажа

Все электромонтажные работы выполняются только после установки электрощита и счетчика. После этого определяются места коммутационного оборудования. С целью правильной прокладки проводов и установки розеток проводится обследование кабельной трассы, условий прокладки электропроводки и электротехнических изделий.

Точность электрификации обеспечивает не только эстетичный вид, но и безопасность всего дома.Итак, при установке розеточной коробки в качестве распределительной необходимо соблюдать правила установки, это:

  1. Закрепите розетку в кирпичной, бетонной, гипсокартонной стене с помощью раствора.
  2. Установите розетку заподлицо с поверхностью стены с закрытой проводкой.
  3. Используйте специальные зажимные винты с пластинами для крепления стекла.

При прокладке кабеля следует использовать специальные крепления, которые защитят его от механических повреждений и будут выполнять роль заземления. При проектировании электрической сети через розетки и выключатели необходимо использовать только качественное оборудование.

В последнее время большим спросом стали монтажные розеточные коробки более глубокой формы, так что провода, образованные петлями или складками, могут компактно уместиться без резких складок.

Осветительная установка без распределительной коробки

Сегодня в современных квартирах, домах, офисных помещениях стала актуальной разводка без распределительных коробок для освещения, несмотря на большой расход кабеля. Для установки бытовых осветительных приборов в распределительном щите отводится специальное место.

Кабель от потолочного светильника до электрощита проложен в гофрированных трубах, заменяющих чеканку. Такая система электрификации гарантирует надежное соединение без разрыва кабельных линий, а также безопасность при эксплуатации электричества. Для разводки рекомендуется использовать кабель с полимерной или ПВХ изоляцией.

Сечение проводов необходимо подбирать исходя из нагрузки системы электроснабжения, материала отделки поверхности, способа подключения.

Установка без распределительных коробок производится только при ремонте. При незначительных неисправностях просто снимите выключатель или розетку и проверьте проводку.

Безопасность электромонтажа

По окончании монтажа электропроводки необходимо провести комплекс замеров, чтобы убедиться, что система готова к использованию современной бытовой техники и оборудования. Проверка работоспособности электрощита, проводов, кабелей, розеток, выключателей дает возможность вовремя исправить допущенные ошибки.Тестовая проверка показывает, что:

  • контакты электропроводки надежно заземлены;
  • Соединения
  • подключены правильно;
  • Нет внешнего напряжения и повреждения изоляции;
  • Устройство автоматической защиты
  • совпадает с проводкой.

Точный замер электропроводки можно провести только с помощью специалистов электролаборатории. Для поверки, контроля и измерения используется оборудование, которое показывает потери, потребление электроэнергии.Розетки, выключатели, лампы требуют особо профилактического осмотра во избежание коротких замыканий.

Качество продукции - гарантия надежности и работоспособности проводки

Производительность, безопасность и надежность современной электропроводки зависит от точности, аккуратности и профессионального выполнения электромонтажных работ. Чтобы электричество в доме или квартире было бесперебойным, необходимо провести визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Электромонтаж без распределительных коробок - это самая модернизированная надежная электросистема для современных квартир, домов. Единственный его недостаток - значительный расход кабельной продукции и всех комплектующих. Кабели, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по прямому назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых брендов обладают высокой надежностью и длительным сроком службы при любом соединительном контакте.Низкое качество продукции приводит к быстрому износу, может вызвать короткое замыкание, возгорание, обесточить комнату или весь дом.
При покупке такой продукции информационный материал от производителя не всегда дает полную картину. Экономия денег не является гарантией безопасности, надежности и комфортного проживания.

Узо или дифференциальный автомат, что выбрать? Что выбрать? УЗО или дифференциальный автомат

В бытовых электроприборах слово «автомат» означает тип устройства, которое автоматически отключает напряжение при перегрузках или коротком замыкании (КЗ) в сети.Применяется с самого начала возникновения электротехники для защиты сетей и электроприборов. В последние десятилетия массовую популярность приобрели устройства защитного отключения (сокращенно УЗО) от поражающего действия электричества.

Но непонимание пользователями, а иногда и электриками различий и назначения этих защитных средств привело к установочным случаям, в результате которых
загорается, так как это устройство не выключается даже при коротком замыкании и горит , устраивая огонь и задымление в электрическом щите.

Производители устройств электробезопасности быстро отреагировали на эту распространенную ошибку и создали комбинированное электрическое защитное устройство, которое включает в себя устройство защиты от перегрузки по току и устройство защиты от поражения в одном модуле, называемую дифференциальной машиной, которая также называется дифавтоматом, дифференциальным выключателем. (AVDT).


Внешний вид дифавтомата

Некоторые характеристики

Дифференциальный автомат применяется для:

  • защита от перегрузки по току и короткого замыкания;
  • предотвращение поражения электрическим током при случайном прикосновении к оголенному проводу или неисправному оборудованию, которое вызвало появление напряжения на корпусе;
  • предотвращение пожароопасной утечки при пробое изоляции.

Дифавтомат представляет собой модульное устройство, устанавливаемое на DIN-рейку, имеет четыре клеммы для однофазной сети и восемь для трехфазной. Независимо от производителя, эти устройства характеризуются такими общими чертами:

  • корпус из огнеупорного негорючего пластика;
  • контактные зажимы (клеммы) с маркировкой для подключения вводящих и отходящих проводов;
  • рычаг включения / выключения. В некоторых устройствах их может быть два;
  • Кнопка «Тест» для ручной проверки надежности устройства;
  • дополнительный сигнальный маяк, показывающий тип срабатывания - от перегрузки или течи;


3-фазный и 1-фазный дифлавомат

Соответственно им присущи такие обозначения:

  • логотип производителя, серийный номер;
  • максимальный ток короткого замыкания, А;
  • рабочее напряжение, В;
  • - буква, обозначающая время-токовую характеристику выключателя;
  • номинальный ток отключения In, А;
  • дифференциальный ток утечки IΔn, мА;
  • электрическая схема внутреннего устройства;
  • маркировка клемм.


Характеристики Difomatomat

Устройство и принцип работы дифференциального автомата

Дифференциальный выключатель, одновременно выполняющий функции автоматического выключателя и УЗО, состоит из:

  1. реле электромагнитное для защиты от перегрузки по току и короткого замыкания;
  2. тепловой разделитель для отключения при постоянном превышении номинального тока In;
  3. Датчик дифференциального тока
  4. , для отключения цепи при возникновении в ней утечек.

При превышении параметров, допустимых для каждого устройства, они механически воздействуют на защелку подпружиненного отключающего механизма, имеющего дугогаситель.

Электромагнитный и тепловой разделители идентичны аналогичным деталям отдельного автоматического выключателя для защиты от тока. Их работа подробно описана в соответствующих разделах; Вкратце следует отметить важные особенности:
При большом токе, во много раз превышающем In, электромагнитное реле срабатывает практически мгновенно, выдергивая защелку и выключая дифференциальный автомат.

Тепловое реле, выполненное в виде биметаллической пластины, нажимая на заслонку запорного механизма при нагреве токами, превышающими In, отключается в период от секунды до нескольких минут в зависимости от указанной время-токовой характеристики. латинскими буквами, аналогично обычным автоматическим выключателям. Такое конструктивное решение позволяет выдерживать большие импульсные нагрузки без разрыва цепи.


Внутренние устройства УЗО

Дифференциальный автоматический выключатель срабатывает при обнаружении разности (дифференциала) токов, протекающих в фазном и нулевом проводах, которые в идеальной системе должны совпадать.Образно эту картину можно представить как определенное количество электронов, протекающих по входному фазовому проводнику, разветвляющихся к отдельным потребителям и выполняющих в них работу, снова стекающих вместе в нейтральном проводнике, и ни один не должен теряться.


Полуразобранный Difomatomat

Потери означают поток электронов в землю через тело человека, вызывающий разрушительный эффект, или через плохую изоляцию, что представляет опасность пожара. В случае утечки ток нейтрального провода будет меньше из-за того, что часть носителей заряда теряется по пути.

Визуальная работа дифавтомата в сети

Измерение разности токов, протекающих в фазном и нулевом проводах, а его комбинация с автоматическим выключателем дала возможность объединить дифференциальную машину. Эта разница измеряется дифференциальным датчиком тока, выполненным в видеорроидальном трансформаторе, в котором две первичные обмотки переключаются в разных направлениях в фазной и нулевой цепях соответственно, а третья вторичная обмотка подключена к исполнительному механизму.

В нормальном режиме работы системы электроснабжения при равных токах первичных обмоток создаваемый ими магнитный поток взаимно компенсируется. В случае утечки ток в нейтральном проводе будет меньше, баланс магнитных потоков будет нарушен, а во вторичной обмотке появится ток, что приведет к срабатыванию защитного устройства.

Смертельно для человека электричество - всего 0,1 А или 100 мА. Соответственно, для защиты следует использовать дифавтомат с IΔn.

Ток более 100 мА при напряжении 220 В считается способным излучать достаточное количество тепла для воспламенения изоляции в месте ее пробоя, поэтому используется дифференциальная машина с таким значением IΔn для обеспечения пожарная безопасность крупных объектов.

В случае использования трехпроводной сети с заземляющим проводом РЕ, при электрическом пробое изоляции корпуса в неисправном устройстве дифавтомат сразу отключится. Если эта неисправность возникает в устройстве, подключенном к двухпроводной сети, и металлический корпус находится под напряжением, когда человек дотрагивается до него, через него будет проходить ток, превышающий IΔn, в результате чего защита сработает очень быстро, поэтому повреждение будет быть минимальным, жертва отделается шоком.


некоторые виды дифлавоматов

Для того, чтобы дифференциальная машина работала надежно, и не было ложных срабатываний, необходима правильная установка этого оборудования.Вы должны помнить правило: входной и выходной ноль - это совершенно разные понятия, выходной нейтральный провод не должен контактировать с землей или любыми другими нейтральными проводниками. В противном случае устройство сработает при подключении любой нагрузки.

Дифференциальный автоматический выключатель - это устройство, объединяющее в одном корпусе автоматический выключатель дифференциального тока и автоматический выключатель. Особенностью этого типа устройств является то, что их нецелесообразно использовать в сетях, где нейтральный и защитный проводники совмещены.При включении дифавтомата в такой сети защита будет работать постоянно.

Также не рекомендуется использовать такой автоматический выключатель в сетях с отсутствующим защитным проводом. В этом случае защита от токов утечки не сработает, пока не произойдет явное прикосновение к токоведущим частям оборудования или проводнику.

Однако этот вариант поможет защитить от опасного поражения электрическим током. Подробнее об этом вы можете прочитать в материале про УЗО.

Исходя из вышеизложенного, применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или аварийных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением токоведущих частей. защитный и заземляющий провод.

Поскольку дифференциальный автомат представляет собой комбинированное устройство, его характеристики следует рассматривать в совокупности, а именно:

  • отключающая способность модуля токовой защиты;
  • ток отключения устройства защитного отключения.

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТИЧЕСКИХ МАШИН

В международной практике обозначение отключающей способности принято буквами латинского алфавита.

А - используются в сетях с длинными проводниками и имеют отключающую способность 2-4 В.

Б - используются, как правило, в сетях, исключающих индуктивную нагрузку; в основном это сети, используемые для освещения; Отключающая способность - 3-6 В.

С - дифференциальные машины с данной маркировкой могут использоваться в сетях с комбинированной нагрузкой, то есть выдерживать кратковременные токовые перегрузки, возникающие при пуске электродвигателей; Отключающая способность - 5-10 В.

D - автоматические выключатели этой группы также используются в сетях с комбинированной нагрузкой, но в отличие от предыдущей группы имеют более высокую уставку тока - 10-20 In.

К - узкоспециализированные устройства, применяемые в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; Отключающая способность этой группы - 8-15 В.

Z - данная группа машин применяется в слаботочных сетях или силовых цепях электронного оборудования, не допускающих даже кратковременных токовых перегрузок; Отключающая способность - 1-3 В. Что касается защиты от токов утечки, необходимо определить категорию помещения, в сети которого установлен дифференциал.машина. В настоящее время для защиты от токов утечки доступны устройства с различными настройками (IΔn), а именно:

  • 10,30 мА– используются для защиты человека от поражения электрическим током;
  • 100, 300, 500 мА - используются для исключения возгорания в результате повреждения изоляции или короткого замыкания токоведущих частей на землю.

Также на корпусе дифференциальной машины имеется буквенная маркировка, определяющая возможность отключения при разном характере токов утечки:

AC - переменный характер токов утечки.Машины с данной маркировкой используются в сетях со значительной индуктивной нагрузкой, осветительных сетях, цепях питания электродвигателей.

А - наиболее распространенный тип, рекомендуемый для использования в силовых цепях бытовой техники. Рабочая характеристика токов утечки - переменно-пульсирующая.

S - используется для многоуровневой селективной защиты. Требуемая избирательность достигается за счет задержки срабатывания устройства; задержка отключения равна - 0,1-0.5 с.

G - также используется для обеспечения селективности, но с меньшей задержкой срабатывания - 0,05-0,09 с.

По напряжению дифференциальные машины делятся на однофазные и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата в качестве временной меры можно установить трехфазный в однофазной сети, правда, с понижением эффективности токовой защиты.

КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Ввиду большого набора характеристик доступных устройств закономерно возникает вопрос: какое из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент отдельно:

Установка дифференциального автомата в квартире.

В этом случае исключаются устройства с большой индуктивной нагрузкой и большими пусковыми токами, а значит, номинал устройства защитного тока, как правило, не превышает 16-25 А. При этом уставка защиты от токов утечки не должно превышать - 50 мА.

Установка дифференциального автомата с большим номиналом срабатывания от токов утечки нецелесообразна, так как в квартирах давно уже проложена разводка скрытым способом, под штукатуркой.

Исходя из вышесказанного, наиболее оптимальным выбором для квартиры будет дифференциальный автомат категории B или C с номиналом 16-25 А и с категорией защиты от токов утечки –A, с уставкой 50 мА.

Дифференциальный автомат для подачи.

Для этого варианта токовая нагрузка рассчитывается для каждого случая отдельно, так как на коттедже можно использовать поливочные насосы или другое оборудование с повышенной электрической мощностью. Кроме того, следует учитывать одновременную работу нескольких устройств - насоса, кондиционера, освещения.

Что касается настройки IΔn - необходимо учитывать состояние сети и дифференцировать защиту. Это достигается разделением сети на схемы электроснабжения, в которых есть электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как по отсечке по потоку, так и по характеристике тока утечки.

Отдельно стоит выделить полностью деревянные постройки, к которым предъявляются индивидуальные требования по электромонтажу и разделению защиты на:

  • защита человека от воздействия токов утечки;
  • пожаротушение.

Выбор дифференциальной машины для частного дома.

Следует учитывать характер нагрузки, активную, индуктивную или смешанную, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. Если есть вероятность больших пусковых токов, то лучшим выбором будет установка автоматического выключателя категории D.

Значение тока отсечки дифференциальной машины должно определяться исходя из существующей нагрузки и состояния питающей сети.Что касается защиты от токов утечки, лучшим выбором будет устройство с характеристикой - A и работой при - 50 мА.

Также при наличии полностью деревянных конструкций с установленными в них электроприборами защиту сетей от токов утечки следует разделять на противопожарную и защитную.

УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

Однозначного мнения по этому поводу нет. Одни специалисты советуют связку УЗО - автоматический выключатель, другие ратуют за установку дифференциала.автоматы. Давайте посмотрим на плюсы и минусы каждого из этих вариантов.

Место для установки - стыковое соединение УЗО и выключателя занимает три посадочных места в щите, а дифференциальный автомат - два. Экономия очевидна. Хотя, дифференциал уже появился на рынке. автоматы, занимающие одно место в щите.

Затруднение в определении причины срабатывания дифференциального автомата срабатывания. Вопрос не актуален, так как устройства с сигнальными флажками выдаются, по которым можно определить, какая часть устройства привела к отключению.

Сложность подключения УЗО и выключателя. Это спорно, ведь для специалиста подключение такой схемы не вызывает никаких проблем, а дилетант может ошибиться при подключении дифавтомата.

Важным фактором, на который следует обратить внимание в этом вопросе, являются дифференциальные машины с электронным блоком дифференциальной защиты, их особенностью является потеря работоспособности при обрыве нулевого провода, при этом фазный провод остается неотключенным, что может привести к поражению электрическим током. .

Дифференциальные автоматы с электромеханическим блоком лишены этого недостатка и остаются работоспособными даже при обрыве нейтрального проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком - их высокая стоимость по сравнению с аналогичными электронными конструкциями.

© 2012-2017. Все права защищены.

Все материалы, представленные на сайте, носят ознакомительный характер и не могут быть использованы в качестве руководящих и нормативных документов.

Дифференциальная машина - это модульное оборудование, объединяющее одновременно функциональность нескольких устройств. Точнее, возможности машин, защищающих сеть от перегрузок и коротких замыканий (возникновения сверхтоков), и устройства защитного отключения (УЗО) - это оборудование, защищающее людей, а также все, что может соприкасаться с поврежденной деталью. провода. То есть это устройство реагирует на утечку электричества. Вот почему дифференциальная машина универсальна и защищает вашу сеть.

Основные функции

  1. Защита электрической сети от утечки тока на земную поверхность.
  2. Защита от перегрузок или коротких замыканий в цепях. Другими словами, это устройство фактически представляет собой автоматический выключатель и УЗО, совмещенные в одном корпусе.

Дифференциальный автомат или УЗО благодаря своей высокой скорости обеспечивает максимальную защиту человека от воздействия электрического тока в случае прикосновения к нему непроводящими и токоведущими частями.В первом случае на них можно подавать напряжение при нарушении или пробое изоляции оборудования.

Кроме того, этот автомат, как и обычный выключатель, эффективно защищает электрические сети в случае возникновения сверхтоков - сверхтоков и токов короткого замыкания в электрических сетях.

Способы защиты

Защита человека с помощью дифференциальных автоматов заключается в следующем. В нормальном режиме работы устройств электрической цепи происходит регулярное сравнение выходящего и входящего электрических токов по нейтральной линии.При обнаружении разницы, значение которой может быть опасным для жизни человека, происходит пропуск воспламенения, то есть обесточивание защищаемой электрической цепи.

Защита электрической цепи от перегрузок и тока короткого замыкания организована с помощью модуля защиты (автоматического выключателя), встроенного в дифференциальный выключатель. В результате при пропускании токов, превышающих номинальный ток самого дифференциального устройства, машина мгновенно сработает, а неисправная цепь останется без электрического напряжения.

Основные компоненты

Внутри дифференциального автомата узлы соединены последовательно.

1. Узлы выключателей:

  • пластина биметаллическая (тепловой расцепитель), предохраняющая от перегрузки;
  • магнитный расцепитель сверхкороткого замыкания.

2. Модуль дифференциальной защиты (электронный усилитель):

  • электронный усилитель с катушкой электромагнита;
  • трансформатор, состоящий из тороидального сердечника, защищает от утечки электрического тока и защищает человека от поражения электрическим током.

Как выбрать дифференциальную машину

Это электрическое устройство выбирается исходя из расчетного и полного тока утечки. Следует выбирать оборудование с максимальной коммутационной способностью, для клемм - на уровне 3000 А, для групповых - 6000 А.

Из большого количества электронных дифференциальных автоматов целесообразно выбирать с защитой от обрыв нейтрального проводника. Так как обрыв может спровоцировать пропадание напряжения питания автоматов, что в результате делает их неработоспособными.

На что обращать внимание при выборе

Если рассматривать типы дифференциальных машин, стоит еще раз обратить внимание на то, что данное оборудование является отличным решением для обеспечения безопасной электропроводки.

В целом типы дифференциальных устройств существенно различаются как по стоимости, так и по техническим характеристикам. Поэтому, выбирая дифференциальный автомат (схема ниже), необходимо ориентироваться в первую очередь на текущие показатели и только потом на стоимость.

Принцип работы

Эти устройства, как правило, изготавливаются из диэлектрических материалов (практически не проводят ток). Рабочая часть дифференциального оборудования состоит из планки сброса, обеспечивающей внешнее отключение, и механизма, выполняющего независимое отключение. Защитная часть отвечает за обнаружение утечки электрического тока и последующее отключение питания путем сброса переключателя.

Дополнительно в конструкцию входят расцепители: электромагнитные и тепловые.Последний срабатывает при обнаружении перегрузки в сети, первый отключает линию в случае замыкания.

Трансформатор имеет дело с фактами утечки, что фиксирует изменения напряжения в проводниках, подающих питание на защищаемую группу. Отключение автомата происходит при обнаружении утечки - наличии тока во вторичной обмотке.

Схема подключения дифференциального автомата

Установка дифференциального устройства достаточно проста: он устанавливается на DIN-рейку распределительного щита с помощью защелки, расположенной на задней стороне корпуса.Проводить заземление обязательно, так как без него работать дифференциальной машине не допускается. После установки оборудование проверяется под нагрузкой. Нажата кнопка «Тест», в результате переключатель должен мгновенно размыкаться.

Важно правильно подобрать количество ампер и рассчитать нагрузку потребителей, чтобы избежать перегрузки, за которой последует отключение.

Подключение дифференциальной машины возможно по следующим схемам:

  1. На входе подключается дифференциальный прибор.Такая схема обеспечит защиту всех групп электрической цепи.
  2. На каждую силовую цепь устанавливается отдельный автомат. Он защищает все подключенные к нему элементы.

Первый корпус отличается одним недостатком. Когда машина выключается, вся сеть обесточивается. Во втором случае отключается только отдельная группа, что намного практичнее и удобнее. Но при этом первая схема подключения дифференциального автомата занимает мало места, а главное дешевле.

Пошаговая инструкция

Меры предосторожности

Запрещается устанавливать дифференциальное устройство на группу розеток, к которым планируется подключение персональных компьютеров, так как они могут спровоцировать ложные срабатывания, что приведет к повреждение вычислительной техники.

Кроме того, нельзя совмещать линию других автоматов с нулевой линией, так как по этим линиям протекают совершенно разные токи, что также приведет к отключению дифференциального автомата.

Большинству потребителей все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электроснабжения частных домов или квартир этот вопрос имеет определенное значение.

В целом проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, с точки зрения электробезопасности, значительны. Что я могу сказать, если пока что во многих отдаленных районах такие вещи, как жучки в пробках, являются нормой?

Недавно друг задал мне вопрос, а что у меня на приборной панели УЗО или дифавтомат .Как их отличить. Поскольку проблема, по мнению специалистов, стоит очень остро, предлагаем вам небольшую образовательную программу на эту тему, в том числе для электриков, особенно молодых.

Эти знания позволят вам понять, что именно ваше «живет» в коммутаторе: УЗО или дифавтомат, зачем его туда ставить и насколько это поможет, или зачем экономить в будущем?

Опытного электрика, у которого за спиной не одно КЗ, могут даже задеть такие вопросы! Однако среди молодежи мало внимания уделяется теории, хотя потребители постоянно задают похожие вопросы.А теперь я подскажу вам несколько вариантов.

Отличие Узо от дифференциального автомата по функциональному назначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, разные. Напомним, какие функции выполняют УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток - ток утечки.При возникновении тока утечки человек может пострадать в первую очередь, если он коснется поврежденного оборудования. Кроме того, если в проводке появится ток утечки, изоляция нагреется, что может привести к возгоранию и возгоранию.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждения проводки в виде протечек, сопровождающихся возгоранием. Подробнее о том, как работает это устройство, читайте в статье о принципе работы УЗО.

Теперь рассмотрим дифференциальный автомат.Это уникальное устройство, сочетающее в себе автоматический выключатель (более понятный широкой публике как «автомат») и рассмотренное ранее УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку от коротких замыканий и перегрузок, а также от утечки, связанные с ранее описанными ситуациями.

Теперь главный момент, по которому все начинают путаться: помните, что УЗО, в отличие от дифференциального автомата, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что, установив УЗО, они защищены от всего!

Проще говоря, УЗО - это просто индикатор, который контролирует утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети повреждена изоляция и появляется ток утечки, УЗО реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели, фены, утюги), то есть намеренно создать перегрузку, УЗО не сработает.И проводку, если нет других устройств защиты, обязательно сгорите вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получится грандиозное короткое замыкание, то и УЗО не сработает.

Что я все это имею в виду, просто хочу обратить ваше внимание на то, что, поскольку УЗО не защищает сеть от перегрузок и коротких замыканий, вы, наверное, согласитесь со мной, что вам нужно защищать его самостоятельно. Вот почему УЗО всегда подключаются последовательно с машиной.Эти два устройства работают, так сказать, попарно: одно защищает от протечек, другое - от перегрузок и короткого замыкания.

Применяя вместо УЗО дифавтомат, вы избавляетесь от описанных выше ситуаций: он от всего защитит.

Подводя итог, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальная разница между узо и дифавтоматом

На самом деле внешних признаков, по которым легко отличить УЗО от дифавтомата, очень много.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но чтобы быть более въедливым, вы заметите: схемы другие, тумблеры другие, буквы не будут повторяться. Какое из этих устройств - УЗО, а какое - дифавомат?

Выше мы рассмотрели функциональные отличия этих устройств, теперь рассмотрим , чем отличается УЗО от дифавтомата визуально - так сказать различия заметны невооруженным глазом.

1. Маркировка номинального тока

Один из способов визуализации различий между УЗО и Difomatomat Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для рассматриваемых нами устройств основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора прописными буквами указана только цифра (значение номинального тока) - это УЗО. На нашем фото это устройство марки ВД1-63.

На его корпусе указано число 16. Это означает, что устройство рассчитано на номинальный ток 16 (А). Если в начале надписи латинские буквы B, C или D, а затем идет цифра, то перед вами дифференциальный автомат. Например, в дифлавомате ABDT32 буква «C» стоит перед значением номинального тока, что указывает на характеристики типа электромагнитных и тепловых расцепителей .

Прочтите и еще раз внимательно запомните.Если написано «16А» - это УЗО, номинальный ток которого должен быть не более 16 ампер. Если написать «С16» - это дифференциальный автомат, где буква «С» - характеристика расцепителей «встроенных» в устройство, рассчитанных на номинальный ток 16А.

2. Схема электрическая, изображенная на приборе

Для любых исполнительных или защитных устройств производитель всегда применяет их принципиальную схему. По УЗО и дифференциальному автомату они действительно похожи.


Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия. На схеме УЗО это овал, обозначающий дифференциальный трансформатор - сердце устройства, реагирующее на токи утечки, и электромеханическое реле, замыкающее и размыкающее цепь, силовые контакты для подключения проводов и т. Д.

В схеме дифавтомата, помимо всех аналогичных элементов, различаются обозначения тепловых и электромагнитных расцепителей, реагирующих на перегрузку и ток короткого замыкания.


Таким образом, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель, то это дифференциальная машина. Это принципиальное отличие УЗО от дифавтомата .

3. Наименование на корпусе прибора

Если вам, как простому потребителю, сложно вспомнить, чем отличается УЗО от дифавтомата , сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не запутались , специально напишите на корпусе название устройства.


На боковой поверхности корпуса УЗО написано - дифференциальный выключатель. На боковой поверхности корпуса дифавтомата написано - автоматический выключатель дифференциального тока. Хотя такие надписи наносятся не на все товары, как правило, на российских производителей, да и то не на всех зарубежных товарах такой маркировки я не встречал.

4. Аббревиатура на устройстве

В основном вопрос как отличить УЗО от дифавтомата ставится на иномарку.Если речь идет об отечественных товарах, то вопросов вообще нет.

На таких устройствах, как правило, русским языком написано, что это УЗО (ВД) или дифференциальная машина АВДТ.


Напомню, что устройство защитного отключения (УЗО) теперь правильно называется дифференциальными выключателями (ВД). Дифференциальный автомат - это автоматический выключатель дифференциального тока (АВДТ).

Подведем итог, как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы разные .Особенно это касается импортной продукции. Обычный дифавтомат стоит немного дешевле УЗО в комплекте с штатным пулеметом.

Качество импортных устройств выше. Отечественные тоже неплохи, но проигрывают в таких важных характеристиках, как время отклика, уступают в надежности механических деталей, уступают элементарно по качеству корпусов.

По надежности работы эти два устройства ничем не уступают друг другу.

Так как дифавтомат - устройство комбинированное, из недостатков работы отмечу, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или утечка тока. Правда, устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным моментом AVDT является простота установки: электрику важно затянуть на пару шурупов меньше в плотной монтажной коробке.С другой стороны, это увеличивает надежность схемы: чем меньше соединений, тем лучше. Но если устройство сломалось, его необходимо полностью заменить.

В случае использования УЗО вместе с автоматом процесс ремонта выглядит дешевле: меняется тот или иной элемент. Это необходимо учитывать при проектировании своих сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если вы относитесь к простым схемам подключения квартиры, не имеет значения AVDT, который вы выберете, или RCD + автоматический .Если говорить о большом частном доме, то нужно посмотреть, какие линии поставить на дифавтомат (например, котельную или подсобку: там больше разных нагрузок, а значит, больше рисков), а какие стоят пара УЗО + автомат (линии освещения, группы розеток).

Вариантов реализации схем с этими устройствами очень много, главное, чтобы вы понимали и помнили, зачем вы это делаете.

Аналогичных материалов на сайте:

Развитие электрических устройств позволило создать дифференциальный автоматический выключатель (дифавтомат в быту), сочетающий в одном корпусе: автоматический выключатель с коротким замыканием Ikz и избыточной нагрузкой In плюс устройство защитного отключения (УЗО), работает по принципу обнаружения дифференциального тока утечки IΔn.

В идеальной электрической цепи токи фазы и нулевого провода должны быть равны тому, сколько он проходит через фазу, сколько проходит через ноль, в электрической сети ничего не должно быть потеряно. Если где-то плохая изоляция или ток проходит через тело человека в землю, вызывая повреждающий эффект, то возникают потери, они равны IΔn, измеряемой в миллиамперах (мА). Это утверждение также верно для трех фаз: сколько входит через одну - то же самое проходит через две другие и нулевой провод.

Дифференциальный датчик

УЗО имеет дифференциальный датчик (от англ. Different - разный), который определяет разницу токов в фазном и нулевом проводах, и если она значительная и превышает номинальное значение IΔn, то отключается. Есть два типа таких устройств - электрические и электромеханические.

Общим для них является наличие дифференциального тороидального трансформатора, у которого первичные обмотки соединены последовательно в цепи силовых линий в разных направлениях, то есть при одинаковых значениях тока IL (фазы) и IN (нейтраль), создаваемый в них индукционный магнитный поток в сердечнике будет взаимно компенсироваться, соответственно во вторичной обмотке ЭДС индуцироваться не будет, IΔn = 0.


При условии IL> IN часть тока из фазы тока попадает в землю через пробой изоляции или через тело человека. При этом нарушается баланс магнитного потока, во вторичной обмотке появляется ток IΔn> 0, который активирует высокочувствительное электромагнитное реле, отключающее механизм переключения. В случае электронных устройств IΔn усиливается специальным встроенным усилителем.

Практическая защита зависит от заземления бытовой техники. Если их заземлить отдельно или с помощью трех контактных розеток с заземляющим проводом РЕ, то в случае повреждения изоляции внутри устройства и пробоя на металлическом корпусе автомат немедленно отключит питание, опасность повреждения будет исключена. .

При отсутствии заземления на поверхности неисправного изделия будет напряжение. При прикосновении к человеку через него пройдет ток IΔn, что заставит сработать защиту.Поскольку IΔn выбирается гораздо менее ярким для домашних нужд, человек отделается легким испугом или получит сильный эмоциональный шок, в зависимости от индивидуальной восприимчивости. Во избежание подобных неприятностей стоит также позаботиться о сети, имеющей надежное заземление провода РЕ.

Принцип работы дифференциального автомата

В старых домах линии находятся в изношенном, неудовлетворительном состоянии, изоляция может быть настолько плохой, что произойдет электрический пробой стены, особенно в условиях повышенной влажности, что приведет к срабатыванию исправного защитного устройства.Исходя из вышесказанного, очень актуальной будет замена проводки вместе с установкой дифавтомата.

Защита от короткого замыкания

Защита от короткого замыкания и сверхтоков реализуется двумя механизмами, которые работают при разных воздействиях. Электродинамический переключатель представляет собой электромагнитное реле, в котором при прохождении Ix (короткое замыкание) возникает магнитный импульс, который в очень короткий момент сдвигает защелку механизма переключения.

Время срабатывания такого реле называется скоростью и измеряется в миллисекундах (мс).Чем он меньше, тем меньше повреждений получит система электроснабжения в случае короткого замыкания. Для защиты от длительных перегрузок используется отключающее устройство с биметаллической пластиной, которая нагревается при прохождении через нее тока Iн, в результате чего она прогибается, сжимает защелку и срабатывает.

Замечательным свойством этих материалов является то, что они принимают свою первоначальную форму при охлаждении. Когда машина отключается от перегрузки, необходимо дать ей немного остыть, иначе она может не включиться.Принуждение к неохлаждаемому устройству отрицательно скажется на его долговечности и надежности.

Внешний вид

Внешне они очень похожи - одинаковый размер, схожая конструкция, в обоих устройствах есть ручной переключатель и кнопка «Тест», предназначенная для проверки защиты от искусственно созданного тока утечки включением этой кнопки. Очень важно не перепутать эти устройства - так как УЗО не предназначено для отключения при перегрузке, оно не отключится даже при коротком замыкании и выйдет из строя.


Внешний вид УЗО Дифавтомата и выключателя

Такие устройства ставятся только в связке с автоматическим выключателем. Их можно отличить по маркировке на корпусе. Если есть русскоязычная маркировка, то будет УЗО и АВДТ соответственно - переключатель дифференциального тока автоматический. В международной классификации для обозначения дифавтомата принято ставить букву характеристики этого устройства перед номинальным током.Распознать дифавтомат можно по выявлению на схеме таких обозначений: I>, t °. Они указывают на то, что устройство срабатывает при КЗ, а также при нагреве биметаллической пластины токами перегрузки.


Поскольку дифференциальная машина одновременно является устройством защиты от перегрузок и утечек, установка дополнительных защитных устройств не требуется. Этот прибор должен соответствовать требованиям к нагрузке и назначению защиты.

Как правило, в общем электрощите крупного объекта устанавливается дифавтомат, предназначенный для пожаротушения при протечках 100

Монтаж дифференциала


Установлен дифавтомат на DIN-рейку. В однофазной сети фазовый вход подключается к клемме № 1, выходной клемме № 2. Ноль подключается к клемме, обозначенной N, вверху входа и внизу выхода. Ни в коем случае не меняйте этот порядок.Выходы подключаются к домашней сети напрямую или через дополнительные автоматические выключатели.

Нулевые проводники от них должны быть подключены к отдельной нулевой шине, всегда изолированной. Совершенно недопустимо, чтобы выходящий из дифавтомата ноль где-либо имел контакт с электрическим шкафом, нулевым проводом входящей сети или проводом защитного заземления.

Заземление дифференциальных машин

Заземление нулевого провода необходимо проводить перед дифавтоматом.Если он будет подключен после или где-то в сети, нейтральный провод будет контактировать с землей, защитное устройство сработает при включении любого электрического устройства.

При параллельном подключении нескольких дифлавоматов нельзя соединять их выходные нули или менять их местами. В случае ответвлений после каждой должна быть своя нулевая шина.

Нейтральный провод этих устройств должен быть соединен вместе с его фазным проводом и ни в коем случае не должен использоваться в качестве нуля для других розеток с другим фазным источником.

Все соединения, перемычки должны выполняться проводом ВВГ, соответствующим сечению нагрузки. Использование маркировки проводников позволяет избавиться от путаницы с нулями.

Дифференциальный автомат при выключении, как правило, показывает течь это или перегруз, нужно изучить паспорт того или иного изделия. Если частые отключения происходят без видимой причины, то экспериментально определите электрическое устройство, вызвавшее отказ.


Проверьте установку розеток - возможно виноват не прибор, а неправильное подключение PE и N.Некоторые импульсные при включении могут вызвать срабатывание защиты. Если все устройства выключены, то может произойти пробой изоляции в проводке или неисправность самого устройства, спровоцированная вибрацией или влажностью.

Электронные диоматоматы

Электронные дифавтоматы (в их схеме есть усилитель в форме треугольника) не будут работать при питании от сети и уязвимы для импульсных помех и скачков напряжения, что негативно сказывается на их надежности.

Таким же образом, соблюдая схему на приборе, подключается четырехполюсный трехфазный дифлавомат. В случае использования оборудования, имеющего конструктивное заземление нулевого провода, работа устройства невозможна.

Дифференциал или УЗО. Устройство УЗО. Подключение автомата Difa

Домашний электрик - это довольно сложная и разнообразная тема, и каждому домовладельцу желательно знать основные детали, так как это зависит не только от денежных затрат, но и от безопасности вашего дома.В этой статье мы попробуем разобраться, что лучше - Автомат Дифа или УЗО.

Введение в тему, или что такое диффузор?

Чтобы разобраться с этим вопросом, сначала попробуем определиться с основными понятиями. Итак, diaf.

Устройство, называемое дифференциальным автоматом, успешно сочетает в себе функции как УЗО, так и обычного автоматического выключателя. Эта машина защищает человека в случае прикосновения к оголенным участкам проводящей части провода или к тем частям электрических сетей, которые находятся под нагрузкой из-за повреждения проводки или других подобных факторов.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка диафи-автомата должна производиться исключительно на монтажную DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

Учитывая скорость времени, составляющую всего 0,04 секунды, дифференциальные автоматы обеспечивают наиболее адекватную защиту от поражения человека электричеством практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, которые неизбежно возникают при различного рода нештатных ситуациях. И далее. Его конструкция обеспечивает максимально быстрое отключение электроэнергии в условиях, когда напряжение превышает 250 В на любом участке сети.

Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

Основные преимущества Difavomat

• Очень быстрая скорость отклика.
• Защита оборудования от скачков напряжения и перегрузок.
• Возможность работы в условиях от -25 до +50 градусов Цельсия.
• Огромный порог прочности.

Что такое УЗО?

Нельзя игнорировать второго «оппонента» в споре на тему «Дифа Автомат или УЗО».Что такое УЗО?

Это сокращение означает «защитное отключение устройств». Срабатывание выполняется при регистрации наличия токов утечки. Проще говоря, сколько тока пришло к устройству по одному проводу, такое же количество должно идти на другой участок разводки. Если ток начинает уходить на землю или через заземляющий провод, мгновенно срабатывает защита, немедленно отключая сеть от источника питания.

Такую систему в обязательном порядке (!) Следует размещать на розеточных группах, а также на котлах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

Последнее обстоятельство очень часто не учитывается электриками, которые в целях удешевления схемы часто используют только одно УЗО. Кроме того, есть еще и корыстный интерес, когда его выдают в виде дифференциального автомата, стоимость которого выше.

Основные сведения об УЗО

В чем сам принцип УЗО? Его работа основана на реакции датчика тока на изменение дифференциального значения тока в проводниках.

Что такое датчик тока? Это самый распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог срабатывания устанавливается магнитоэлектрическим реле, которое имеет чрезвычайно высокую чувствительность.

Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.

Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит особая электронная схема.Реле или цепь воздействуют на механизм, который в случае необходимости размыкает электрическую цепь. Сюда входит устройство УЗО.

Какие детали у привода?

  • Из группы прямого контакта выставить максимальное значение тока.
  • Пружина, которая сразу размыкает цепь, если в ее работе есть какие-то неисправности.

Если вы хотите самостоятельно проверить устройство на работоспособность, достаточно будет нажать кнопку «Тест». В этом случае во вторичную обмотку искусственно подается ток, и реле срабатывает (должно, в любом случае).Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

Принцип работы УЗО

Если говорить о номинальном рабочем режиме, то ток (I1 = I2) течет во встречно-параллельном направлении, наводя магнитные токи во вторичной обмотке трансформатора (Φ1 = Φ2) . У них абсолютно одинаковая ценность, за счет чего они взаимно компенсируют друг друга. Поскольку ток во вторичной обмотке в этом случае фактически равен нулю, реле не может работать.

Срабатывание УЗО с утечкой

При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется вторичный ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО выключается.

Различия между двумя системами защиты

Чтобы продолжить наше повествование, мы также должны выяснить, в чем разница между УЗО и автоматом Difa.Нельзя сказать, что различия настолько кардинальные, но они все же есть.

Следует отметить, что освещение этого вопроса крайне важно, так как различить эти устройства иногда даже некоторые электрики не в состоянии. Впрочем, удивляться тут нечему: они очень похожи даже на фотографии.

Основное различие между автоматом Difa и УЗО состоит в том, что они предназначены для нескольких различных целей. Об этом мы уже упоминали выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет само устройство от подобного рода неприятностей.В этом разница между УЗО и автоматом Дифа.

Обязательно учтите это при покупке или консультации у специально «продуманных» электриков, которые с радостью сэкономят на собственном оборудовании.

Дифавтомат в этом отношении намного лучше, потому что он объединяет в одном корпусе и УЗО, и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и оборудование от выгорания в случае короткого замыкания.Таким образом, УЗО и дифа-автомат, разницу между которыми мы только что обнаружили, - несколько разные механизмы.

Напомним еще раз, что дифференциальный автомат можно использовать как предохранительное устройство в тех домах, где существует постоянная опасность хронических перегрузок в сети.

Это подробное различие между УЗО и диф-автоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи между собой даже на фотографиях.

Покупаем правильно!

Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то вышли на встречу с потребителями, желающими указать на корпусе самого устройства информацию о том, диафа или УЗО перед вами. Поэтому покупать такую ​​технику китайского производства мы бы не рекомендовали. Настойчивые азиаты либо вообще ничего не говорят, либо используют только понятные обозначения.

Примерно к той же категории относится совет по внимательному ознакомлению с маркировкой, которая всегда должна указываться на одном и том же корпусе устройства или на его упаковке (менее надежный вариант).

Итак, если вы видите на корпусе только значение номинального тока (например, 16), а букв перед этим обозначением нет, то вы держите УЗО в руках. Обратите внимание, что «16» в данном случае означает «ампер». Если перед числами стоят буквы B, C или D, значит, у вас в руках дифа-автомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особого внимания не стоит.

Кроме того, не помешает посмотреть схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна быть отображена на корпусе. Итак, если на схеме указано только наличие диф-автомата с обозначением «Тест», то перед вами УЗО (не путайте!). Соответственно, если есть «Тест» и указаны обмотки расцепителей, то вы держите в руках дифференциальный автомат.

Наконец, есть смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они намного шире, чем УЗО. В те времена просто не умели производить достаточно компактные релизеры, а потому требовался больший внутренний объем. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

Однако важно предупредить, что последний пункт не вызовет серьезного внимания, так как на данный момент существует огромное количество устройств, абсолютно идентичных по размеру.

Переходим к основному

Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, проведем сравнение устройств сразу по шести показателям.Сопоставив все за и против, попробуем прийти к единому мнению.

Объем, занимаемый прибором в панели приборов

Конечно, в этом аспекте любой важен только люди, у которых очень мало места в квартире, могут увидеть различия, что делает невозможным разметить нормальный электрический щиток в коридоре. Однако с учетом всеобщего стремления к компактности и красоте таковых в нашей стране большинство. К тому же лучше заранее все разместить в минимально возможном количестве, так как впоследствии щит не придется расширять, если возникнет необходимость в установке в квартире более мощного электрооборудования.

Итак, в настоящее время УЗО (трехфазное - в том числе) занимает гораздо больше места на приборной панели, чем дифференциальный автомат. Какова причина? Самые внимательные читатели сами смогли найти ответ на этот вопрос в статье.

Мы уже говорили о необходимости установки автоматической защиты перед УЗО, чтобы из-за этого вся конструкция в панели начала занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места.Например: в стандартном случае УЗО с автоматическим отключением занимают сразу три модуля, а дифференциальный автомат - всего два.

Таким образом, в этом «раунде» победил дифавтомат, позволивший ему оставить место для расширения конструкции.

Простой монтаж

Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода устанавливается перемычка на вход отключающего устройства.Ноль также подключается ко входу. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

Как смонтировать дифференциальную машину?

А как насчет подключения дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов намного меньше. Соответственно, внутреннее устройство пластин также значительно упрощается.

Таким образом, подключение дифактома происходит намного проще и быстрее, так что в этом случае мы уверенно присуждаем ему победу.

Преимущества эксплуатации

Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

Если выключатель выключен, и здесь причина вполне очевидна: перегрузка или короткое замыкание.Вам просто нужно выяснить причину и устранить ее. Учитывая, что причина отключения машины более-менее ясна, это будет не так уж и сложно.

А теперь рассмотрим все то же самое, но применительно к дифференциальному автомату. Когда вы его выключаете, причина сразу становится непонятной, поэтому придется проверить все известные причины. Соответственно и времени на это уйдет намного больше. Это то, что отличает УЗО от дифактомата в этом отношении.

Таким образом, на данном этапе мы бы предпочли УЗО.

Вопрос стоимости

Так как сегодня на рынке представлено огромное количество самых разнообразных производителей, рассмотрим стоимость продукции компании EKF, которая довольно популярна среди профессиональных электриков. Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую ​​же силу тока стоит те же 600 рублей, а устройство автоматического отключения продается по цене около 40 рублей. Приобретая все-таки на специализированных сайтах, вы можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на вес.

Перед подключением дифавтомата убедитесь в отсутствии частых и резких падений напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения вопроса о замене этого оборудования.

Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

Срок службы и стоимость замены

Как нетрудно догадаться, характеристики этого критерия автоматически вытекают из предыдущего.Всем известно, что любое электрооборудование имеет определенный срок службы, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по той или иной причине вышло из строя УЗО или автоматический выключатель. Что делать дальше? Поменяйте вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

А вот с дифавтоматом дело обстоит не так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность.Увы, но это не беда, так как в любом случае вам придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который выходит из строя чаще всего.

Таким образом, в этом раунде снова победа за УЗО.

Надежность работы

Среди специалистов широко распространено мнение о том, что устройства, совмещающие сразу несколько функций, менее надежны по сравнению с автоматами, которые рассчитаны только на одно.Так раз или дифавтомат? Что выбрать, чтобы обеспечить максимальную надежность?

Об этом можно долго спорить, но практика наглядно показала, что на практике процент отказов практически такой же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод о том, что устройство имеет однозначное преимущество, крайне сложно.

Можно только сказать, что схема УЗО, схема подключения которой рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения.Естественно, если не забыть подключить перед ним автоматическое отключение, о чем мы уже неоднократно упоминали выше.

Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

Дифференциальный ток. Дифференциальный автомат: характеристики, назначение

Для облегчения понимания дифференциального автомата следует рассмотреть один физический процесс. Когда происходит касание изолированной проводящей линии, почему нет поражения электрическим током? Ответ очевиден: изоляция не позволяет току течь по телу человека.Но если жила оголена, встать на изолирующую подложку и коснуться провода? Эффект тот же - нет удара током. Подложка не дает цепи замыкаться через ствол на землю.

Понятие дифференциального тока

В природе не существует такого физического процесса, как дифференциальный ток. Это понятие представляет собой векторную величину, выраженную как сумма токов, присутствующих в цепи, взятых в среднеквадратическом значении. Чтобы создать дифференциальный ток, должен произойти физический процесс, называемый током утечки.Но необходимо, чтобы выполнялось одно условие: корпус оборудования, в котором возник ток утечки, должен быть заземлен. В противном случае, если корпус не заземлен, возникновение тока утечки не приведет к появлению дифференциального тока. И выключатель дифференциального тока (ВДТ) не работает.

Взаимосвязь между дифференциальным током и током утечки

Когда в цепи происходит утечка тока, он переходит к элементам, имеющим проводящий материал (металлический корпус для приборов, нагревательные трубы и т. Д.)) от деталей, находящихся под напряжением (электрические цепи, провода). Во время этих утечек нет короткозамкнутых участков. А значит нет факта неисправности цепи (ее явного повреждения).

Поскольку дифференциальный ток, если выразить его математически, представляет собой разность (в векторном значении) между током на выходе источника и током после нагрузки, то очевидно, что он почти идентичен току утечки. Но если последнее действительно существует при нарушении, например, изоляции, повышенной влажности среды, через которую он может проходить, или чего-то еще, то дифференциальный ток появляется при подключении к земле.

Отключающие и не замыкающие дифференциальные токи

Под током отключения (или отключения) понимается такой дифференциальный ток, протекание которого приводит к отключению VDT с утечками в цепи.

Ток, протекание которого допустимо в цепи устройства защитного отключения (УЗО) и не возникает, называется дифференциальным незамкнутым током.

В нагруженной цепи, где работают устройства импульсного типа: выпрямители, дискретные цифровые приборы для регулирования мощности - все это современная бытовая техника, есть фоновые дифференциальные токи.Но такие токи не являются токами повреждения, и в этом случае электрическая цепь не может быть отключена. Поэтому порог срабатывания УЗО выбирается так, чтобы не реагировать на рабочее значение фона, а отключать ток утечки, превышающий это значение.

УЗО или дифференциальный автомат

Для защиты цепи от токов короткого замыкания на землю большой величины были разработаны специальные автоматические выключатели. Схема устройства постоянно проверяет контролируемую цепь на предмет утечек электричества.Как только сумма векторных значений линейных токов становится больше нуля и предел чувствительности прибора выходит за пределы, он немедленно отключает цепь. Такие системы ставятся как в однофазные, так и в трехфазные сети.

Характеристики дифференциальных выключателей

Различные модификации защитных устройств отличаются между собой:

  • конструктивными особенностями;
  • вид утечки электроэнергии;
  • параметры чувствительности;
  • скорость.

В зависимости от конструктивных особенностей бывают:

  • Устройства ВДТ (дифференциальный выключатель), где нет защиты от больших токов. Они реагируют на токи утечки, но для защиты их схемы необходимо постоянно включать предохранители.
  • Устройство RCBO, в котором предусмотрен автоматический выключатель. Это универсальное устройство с двойной функцией - для защиты от короткого замыкания и перегрузок, а также для контроля утечек.
  • Устройство с возможностью подключения машинного управления в точке подключения.Устройство предназначено для совместной установки с автоматическим выключателем. Его конструкция спроектирована таким образом, что допускает только одноразовое соединение с машиной.

В зависимости от формы токов утечки разработаны группы предохранительных устройств следующих модификаций:

  • переменного тока - устройства, работающие с переменным синусоидальным током. Они не реагируют на дифференциальные импульсные токи, возникающие в момент включения, например, ламп люминесцентных, рентгеновских приборов, устройств обработки информационных сигналов, преобразователей на тиристорах.
  • А - устройства для защиты от постоянного импульсного и переменного тока. Пиковые значения утечки импульсных дифференциальных токов не распознаются. Они работают в схемах выпрямителей электронного типа, регуляторах фазово-импульсного преобразования. Предотвратить утечку на землю пульсирующего электричества, в котором присутствует постоянная составляющая напряжения.
  • B - системы, работающие с переменными, постоянными и пульсирующими токами утечки.

По чувствительности дифференциальный выключатель бывает следующих типов:

  • Системы малочувствительные, размыкающие цепь при косвенном прикосновении.
  • Системы с высокой чувствительностью. Защитите, если есть прямой контакт с токоведущим кабелем.
  • Противопожарные мероприятия.

По времени работы устройства:

  • Действия мгновенные.
  • Быстродействующий.
  • Для общего назначения.
  • С задержкой - выборочного типа.

Устройства токовой защиты дифференциально-селективного устройства способны отключить только ту часть оборудования, где произошло нарушение.

Принцип работы переключателя дифференциального тока

УЗО состоит из сердечника в виде кольца и двух обмоток. Эти обмотки абсолютно одинаковые, то есть выполнены проводом одного сечения и одинаковым количеством витков. Ток проходит через одну обмотку в направлении входа нагрузки, а затем через нагрузку возвращается во вторую обмотку. Поскольку в каждой нагрузке проходит номинальный ток, суммарные токи на входе и выходе, по Киргофу, должны быть равны.В результате токи создают в обмотках одинаковые магнитные потоки, направленные в противоположном направлении. Эти потоки компенсируют друг друга, и система остается неподвижной. Если есть ток утечки, магнитные поля будут другими, реле дифференциального тока сработает, что приведет к размыканию электрических контактов. Электрическая линия будет полностью обесточена.

Где находится устройство защитного дифференциального тока

В областях современного строительства и электрооборудования, а также при реконструкции все больше и больше устройств, отключающих дифференциальный ток.Это оправдано повышением безопасности эксплуатации электрических сетей, а также снижением травматизма. УЗО применяются в:

  • общественных зданиях: учебных заведениях, домах культуры, больницах, гостиничных комплексах, спортивных сооружениях;
  • здания индивидуальных жилых и многоквартирных домов: дома, коттеджи, общежития, подсобные постройки;
  • торговых площадей, особенно на основе металлоконструкций;
  • административные здания;
  • промышленных предприятий.

Варианты схем УЗО

Дифференциально-токовое защитное устройство разряжено на разное количество контролируемых фаз. Бывают однофазные, двухфазные и трехфазные выключатели дифференциального тока.

Если линия однофазная и к ней нужно подключить УЗО и одиночный автоматический выключатель, то принципиальной разницы, что ставить на первое место, нет. Все эти устройства размещены на входе схемы. Просто удобнее сначала настроить автомат на фазу, а потом на переключатель дифференциального тока.Поскольку нагрузка тогда подключается к обоим контактам УЗО, вместо фазы - к автомату, а вместо нуля - к защитному устройству.

Если основная линия под нагрузкой разделена на несколько линий, то сначала устанавливается УЗО, а затем на каждую линию свой автоматический выключатель. Важно, чтобы номинальный ток, который может пропустить УЗО, был больше, чем ток отключения автомата, иначе невозможно будет защитить само устройство.

Заключение

Все работы по организации электромонтажных работ и систем защиты цепей лучше всего доверить профессиональным электрикам! Своими руками собрать можно только простые электрические схемы, а подключая защитные устройства, четко следовать инструкции.Обычно каждый контакт помечается соответствующим образом.

p >>

Распределительная коробка в квартире, дифференциальные автоматы и цепи электропитания Фотография, картинки, изображения и сток-фотография без роялти. Изображение 105814679.

Распределительная коробка в квартире, дифференциальные автоматы и электрические цепи. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 105814679.

Распределительная коробка в квартире, дифференциальные автоматы и выключатели.Коробка автоматов с дифференциальной схемой на строящуюся квартиру узо. Защита и восстановление электропроводки, заземления и электропроводки в квартире. Коробка электропередачи с дифференциальным выключателем. Ремонт и реконструкция разводки квартир. Реконструкция стыка электрических цепей. Защита и замена автомата.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5745 x 3830 пикселей | 48.6 см x 32,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5745 x 3830 пикселей | 48,6 см x 32,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредит

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Что такое узо?

Узо - это ликер со вкусом аниса, изготовленный из виноградного сусла (остатки виноделия). Он может быть сделан только в Греции и на Кипре и может включать другие специи, кроме аниса. Ни один другой напиток не является таким уникальным греческим или так тесно связанным с культурой, как узо с Грецией. Греки пьют больше всего узо, и узо (узо-бары) подают его вместе с закусками под названием мезе .Узо, которое часто пьют отдельно или в слегка разбавленном виде, имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть. Это также крепкий ликер, который не для слабонервных.

Ель ест / Брианна Гилмартин

Узо против Раки

Узо и раки - два восточно-средиземноморских дистиллированных спирта, обладающих характерным ароматом аниса. Раки родом из Турции и послужил источником вдохновения для многих анисовых напитков, в том числе узо. Оба продукта дистиллированы из остатков виноделия, анис является доминирующим вкусовым ингредиентом, и их чаще всего едят с мезе.У них одинаково сильный аромат и вкус, но самая большая разница - крепость. Там, где крепость узо обычно не превышает 90 пробы, легко найти раки до 180 пробы.

Быстрые факты

  • Состав: Анис, виноградное сусло, другие специи
  • Проба: 75–90
  • ОДС: 37,5–45%
  • Калорий в одном шоте: 103
  • Происхождение: Греция
  • Вкус: Сильный анис, сладкий
  • Сервировка: Прямой, со льдом, коктейли

Из чего делают узо?

Узо производится аналогично ципуро , что является греческим эквивалентом итальянской граппы.Ципуро издавна производился в Греции и представляет собой бренди, дистиллированный из сусла или остатков винограда, спрессованных для виноделия. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. Другие специи, такие как кардамон, корица, гвоздика, кориандр, фенхель, мята и мастика, также могут быть использованы в рецепте винокурни. Греческий закон гласит, что готовый дистиллят должен содержать не менее 20 процентов исходных дрожжей узо и быть разлит как минимум 37.5-процентный объем алкоголя (крепость 75%).

Большинство узо попадает около 80 доказательств. Хотя это кажется мягким по сравнению с высокопрочным виски и ромом, узо обладает мощным и огненным вкусом. Высокое содержание сахара задерживает попадание алкоголя в организм. Тем, кто пьёт, рекомендуется соблюдать осторожность, потому что действие узо незаметно для вас.

Узо был впервые подвергнут коммерческой дистилляции в 1856 году. Это исключительно продукт Греции и Кипра. В 2006 году правительство Греции получило эксклюзивные права на использование названия продукта узо.Он защищен наименованием PGI (Защищенное географическое указание) и PDO (Защищенное обозначение происхождения), признанными Европейским Союзом. Остров Лесбос (Митилини) гордится тем, что является центром производства узо, на долю которого приходится половина узо страны, производимая 17 заводами. Он широко известен одними из лучших узо в Греции. Рецепты дистилляции узо могут быть похожими, хотя большинство из них тщательно охраняются семейными секретами.

Какой на вкус узо?

Прозрачный и шелковистый, с отчетливым ароматом лакричника, узо завораживает и незабываемо.

Как пить узо

Узо обычно подают в чистом виде, без льда и часто в высоком тонком стакане, который называется kanoakia (похож на стакан для хайболла). Греки могут добавить ледяную воду, чтобы разбавить крепость, в результате чего жидкость станет непрозрачной, молочно-белой. Известный как «эффект узо», он связан с анисовыми маслами и похож на louche , получаемый при наливании абсента. Если вы добавите лед непосредственно в узо, на поверхности напитка появятся некрасивые кристаллы.

Большинство греков посмеются над идеей смешивания узо с чем-либо, кроме воды. Если вы хотите замаскировать вкус, добавьте воду, лимонный сок, листья мяты и мед, чтобы приготовить узо-лимонад. В других частях света его иногда используют в качестве миксера для коктейлей или вместо других спиртных напитков со вкусом аниса.

Греки так любят этот напиток, что по всей Греции есть бесчисленные узо-бары под названием узери . Это обычные заведения, которые специализируются на разных типах узо, но, что еще более важно, они популярны из-за соблазнительного множества закусок, известных как мезетес .Эти пикантные маленькие тарелки еды являются важным компонентом социальной стороны употребления узо. Несмотря на сильный вкус, узо дополняет множество различных блюд, а меню мезе часто бывает длинным и разнообразным. Когда вы пьете узо, обычный тост - « стин уйеа су», (стин и-е-е-а-су), или «за ваше здоровье!»

Рецепты коктейлей

Узо обычно не входит в состав коктейлей. Однако его можно использовать как замену другим ликерам со вкусом аниса, таким как абсент, анисовая водка, пастис и самбука.

Популярные бренды

У брендов узо, как правило, есть преданные последователи. Некоторые из лучших узо производятся исключительно в этой стране, хотя есть ряд хорошо известных брендов, которые распространяются по всему миру. Поскольку узо может сильно отличаться от одной винокурни к другой, рекомендуется попробовать несколько брендов, чтобы найти ту, которая вам больше всего нравится.

  • Кефи
  • Узо 12
  • Узо Барбайанни
  • Узо Мини
  • Plomari Tinarvou
  • Sans Rival

Готовим с узо

Узо можно использовать в кулинарии, чтобы придать особый аромат аниса практически любому блюду.Греки будут использовать узо в рецептах, от маринадов из морепродуктов до печенья.

Обозначение узо на чертеже. Текущие буквенные и графические обозначения на электрических схемах

1. Введение и область применения. 3

2. Устройство и принцип работы УЗО. четыре

2.1 Нормальная работа УЗО. четыре

2.2 Отключение УЗО. четыре

2.3 Электронное УЗО. 5

2.4 Параметры УЗО. 5

2.5 Обозначение УЗО на электрических цепях.6

3. Проверить УЗО. 6

3.1 Проверка постоянного тока. 6

3.2 Тест переменного тока. 7

4. Назначение УЗО. 7

4.1 Электробезопасность. 8

4.1.1 Защита от контакта с токоведущими частями. 8

4.1.2 Быстрое отключение при замыкании на корпус. 8

4.2 Пожарная безопасность. 9

5. Установка УЗО в схему. 9

5.1 Разделение комбинированного нейтрального (PEN) проводника. 9

5.1.1 Для распределительных щитов с металлическим (токопроводящим) корпусом. 10

5.1.2 Типичные ошибки разделения PEN-проводника в платах с металлическим кожухом. одиннадцать

5.1.3 Для устройств с непроводящим корпусом. 13

5.2 Нулевые защитные и нулевые рабочие проводники. четырнадцать

5.3 Выбор размера болтового соединения для нулевой сети по току нагрузки. пятнадцать

6. Искать причины срабатывания УЗО.пятнадцать

6.1 Неправильное подключение потребителей электроэнергии. 16

6.1.1 Ошибки установки. 16

6.1.2 Ошибки проектирования. восемнадцать

6.2 Неисправность сети или приемников энергии. 21

6.3 Алгоритм поиска причин срабатывания УЗО. 23

7. Приложение 1. Универсальный тестер УЗО. 24

7.1 Назначение прибора. 24

7.2 Принцип работы. 24

7.3 Инструкция по эксплуатации.25

7.3.1 Проверка УЗО под напряжением. 25

7.3.2 Проверка снятого УЗО. 25

7.3.3 «Прядение» цепей. 26

7.3.4 Меры безопасности при использовании устройства. 26

8. Приложение 2. Контрольные лампы. 27

8.1 Проверить работу УЗО. 27

8.2 Проверка типа УЗО. 28

Введение и сфера применения.

Прежде всего, следует отметить, что существует несколько типов устройств защитного отключения, причем они реагируют на различные параметры электросети и защищают от различных повреждающих факторов.В этой методике будут рассматриваться только электромеханические УЗО, которые реагируют на дифференциальный ток (автоматические выключатели дифференциального тока), в последующем тексте только они обозначаются аббревиатурой «УЗО».

Весь материал методики относится к электрическим сетям стандарта TN-C и TN-C-S.

Устройство и принцип работы УЗО.

Устройство УЗО показано на Рисунке 1.

Рисунок 1. Устройство электромеханического дифференциального УЗО.

Нормальный режим работы УЗО.

Характеризуется тем, что результирующий магнитный поток 4-х проводов электросети, пропущенных через магнитопровод 1, равен нулю или недостаточен для срабатывания электромагнитной защелки 2. Это условие выполняется при любом распределении нагрузки (одно-, двух-, трехфазное), так как любой ток, пропущенный слева направо по схеме, будет возвращаться и обратно - на магнитной цепи ничего не индуцируется (магнитный ток течет «туда»). »И« назад »взаимно уничтожаются, ток I 2 равен нулю).

Отключение УЗО.

Возникает, если появляется ток утечки (I UT) , то есть возникает электрическое соединение между защищенной цепью УЗО и любой другой цепью . В результате такого подключения некоторая часть тока, проходящего через УЗО, вернется к источнику тока (на рисунке - «трансформаторная подстанция») в дополнение к УЗО. В этом случае на магнитной цепи 1 формируется магнитный поток, который пропорционален току утечки, который, в свою очередь, индуцирует ток I 2 , который запускает электромагнитную защелку 2, которая с помощью расцепителя механизм 3 отключит защищаемый участок сети (который на рисунке справа) от источника тока («трансформаторная подстанция»).

Ток утечки (I UT) также называется дифференциал (дифференциал, I D или I ∆ ) ток.

Электронное УЗО.

Самой дорогой частью УЗО является магнитопровод 1, так как для работы электромагнитной защелки 2 магнитопровод должен иметь очень хорошее качество (или большие габариты). Уменьшить стоимость магнитопровода стало возможным, если на электромагнитную защелку подавался ток не I 2 , а напрямую от сети, а от I 2 запитать только электронный ключ, управляющий защелкой.Таким образом, электронные УЗО имеют существенный конструктивный недостаток - при ухудшении качества питающей сети (нулевые потери, падение напряжения) они не отключаются даже при возникновении тока утечки.

Параметры УЗО.

УЗО

делятся по следующим основным параметрам:

· Количество полюсов - два для однофазной (трехпроводной) сети, четыре - для трехфазной (пятипроводной) сети;

· Номинальный ток нагрузки - 16, 20, 25, 32, 40, 63, 80, 100 Ампер;

· Номинальный отключающий дифференциальный ток - 10, 30, 100, 300 мА

· В зависимости от типа дифференциального тока - AC (переменный синусоидальный ток, возникающий внезапно или медленно нарастающий), A (то же, что и переменный ток, плюс выпрямленный пульсирующий ток), B (переменный и постоянный), S (время задержки срабатывания для обеспечения селективности ), G (то же, что и S, но время задержки меньше).

Следует отметить, что ток нагрузки УЗО не может быть ограничен и необходимо защитить его (УЗО) от токовых перегрузок и токов короткого замыкания (токов короткого замыкания) с помощью устройств защиты (автоматических выключателей, обеспечивающих как защиту от перегрузки по току, так и от короткого замыкания). -схемные токи, например серии ВА-47-29, ВА-101 и др.). Ток нагрузки УЗО следует выбирать так, чтобы он был на одну ступень (диапазон номинального тока) больше номинального тока автоматического выключателя защищаемой линии.То есть, если есть нагрузка, защищенная автоматическим выключателем на ток 16 Ампер, то УЗО следует выбирать на ток нагрузки 25 Ампер.

Обозначение УЗО на электрических цепях.

Рисунок 2. Обозначение УЗО на принципиальных схемах. Слева однофазное УЗО с током отключения 30 мА, справа трехфазное УЗО на 100 мА. Увеличенное изображение вверху, однострочное изображение внизу. Количество полюсов в однолинейном представлении может быть представлено как числом (вверху), так и количеством тире.

Проверка УЗО.

Это срочно необходимо, так как их высокая стоимость вдохновляет злоумышленников выпускать и продавать различные имитации УЗО. Особенно актуальной стала проверка после введения новых ПУЭ, требующих в некоторых случаях обязательной установки УЗО, что расширяет рынок подделок.

Установка УЗО

значительно повышает уровень безопасности при работе с электроустановками. Если УЗО имеет высокую чувствительность (30 мА), то предусмотрена защита от прямого прикосновения (касания).

Однако установка УЗО не означает, что при работе с электрическими установками принимаются обычные меры предосторожности.

Кнопку тестирования необходимо нажимать регулярно, по крайней мере, один раз в 6 месяцев. Если проверка не дала результата, то нужно подумать о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО в панель или корпус. Подключите оборудование точно так, как показано. Включите все нагрузки, подключенные к защищаемой сети.

УЗО срабатывает.

При срабатывании УЗО выясняем, какое устройство вызывает отключение, последовательно отключая нагрузку (по очереди выключаем электрооборудование и смотрим результат). Если такое устройство обнаружено, его необходимо отключить от сети и проверить. Если электрическая линия очень длинная, обычные токи утечки могут быть довольно большими. В этом случае есть вероятность ложных срабатываний. Чтобы этого не произошло, необходимо разделить систему как минимум на две цепи, каждая из которых будет защищена собственным УЗО.Вы можете рассчитать длину ЛЭП.

Если невозможно документально подтвердить сумму токов утечки электропроводки и нагрузок, можно воспользоваться приблизительным расчетом (согласно СП 31-110-2003), приняв ток утечки нагрузки равным 0,4 мА на 1А потребляемой мощности нагрузки и ток утечки сети равный 10 мкА на метр длины фазного провода разводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты мощностью 5 кВт, установленной на кухне малогабаритной квартиры.

Примерное расстояние от панели до кухни может составлять 11 метров, соответственно расчетная утечка проводки 0,11 мА. Электрическая плита на полной мощности потребляет (приблизительно) 22,7 А и имеет расчетный ток утечки 9,1 мА. Таким образом, сумма токов утечки этой электроустановки составляет 9,21 мА. Для защиты от токов утечки можно использовать УЗО с номинальным током утечки 27,63 мА, который округляется до ближайшего большего значения из существующих значений дифференциала.ток, а именно УЗО 30мА.

Следующим шагом является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемом электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, либо с большим запасом - УЗО 32А.

Таким образом, мы рассчитали значение УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (мы не должны забывать защищать УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначено следующим образом рис. 1 однофазное УЗО, рис. 2-х трехфазное УЗО.

Рассмотрим схему подключения УЗО на примере. На картинке. 1 показан фрагмент шкафа управления.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото № 1 - УЗО, 2 - автоматический выключатель) и однофазным УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому устанавливается совместно с автоматическим выключателем.Что ставить перед УЗО или автоматом защиты в этом случае не важно. Номинал УЗО должен быть равен или немного больше номинала автоматического выключателя. Например, автоматический выключатель на 16 А, это означает, что УЗО установлено на 16 или 25 А.

Как видно на фото. 1 для трехфазного УЗО (рисунок 1) подходят трехфазный и нейтральный проводник, а после УЗО подключается автоматический выключатель (рисунок 2). Потребитель подключит: фазные провода (красные стрелки) с автоматом защиты; нулевой провод (синяя стрелка) - с УЗО.

Под цифрой 3 на фото изображены дифференциальные машины, соединенные шиной, принцип работы дифференциала. автомат аналогичен УЗО, но дополнительно защищает от токов короткого замыкания и не требует дополнительной защиты от короткого замыкания.

И соединение - это соединение УЗО, соединение дифференциала. автоматы такие же.

Подключаем к клемме L фазу к нулю N (обозначения напечатаны на корпусе УЗО).Потребители тоже подключаются.

Ниже представлена ​​схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В этом случае УЗО подключается к счетчику, ко всей группе автоматических выключателей, что обеспечивает дополнительную защиту от поражения электрическим током и возгорания.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов.Большинство из них стандартизированы и описаны в нормативных документах. Большинство из них были опубликованы еще в прошлом веке, а в 2011 году был принят только один новый стандарт (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), поэтому иногда новую элементную базу обозначают на основу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, символы в электрических схемах описаны и многим хорошо известны.

На схемах часто используются два типа обозначений: графические и буквенные, а также часто наносятся номиналы.По этим данным многие сразу могут сказать, как работает схема. Этот навык развивался за годы практики, но сначала вам нужно понять и запомнить условные обозначения в электрических цепях. Затем, зная работу каждого элемента, можно представить конечный результат работы устройства.

Для составления и чтения различных диаграмм обычно требуются различные элементы. Типов цепей много, но в электротехнике обычно используются:


Есть много других типов электрических цепей, но они не используются в бытовой практике.Исключение составляет прокладка кабеля по участку, подача электричества в дом. Этот тип документа обязательно понадобится и будет полезен, но это скорее план, чем схема.

Основные изображения и функциональные возможности

Коммутационные аппараты (переключатели, контакторы и др.) Построены на контактах различной механики. Есть замыкающие, размыкающие, переключающие контакты. Нормально замкнутый контакт открыт; при вводе в эксплуатацию цепь замыкается. Нормально разомкнутый контакт замкнут и при определенных условиях срабатывает, размыкая цепь.

Переключающий контакт двух- и трехпозиционный. В первом случае работает одна схема, потом другая. Вторая - нейтральная позиция.

Кроме того, контакты могут выполнять разные функции: контактор, разъединитель, автоматический выключатель и т. Д. Все они также имеют символ и наносятся на соответствующие контакты. Есть функции, которые выполняют только мобильные контакты. Они показаны на фото ниже.

Основные функции могут выполняться только фиксированными контактами.

Условные обозначения однолинейных схем

Как уже было сказано, на однолинейных схемах указывается только силовой агрегат: УЗО, автоматы, дифлаттоматы, розетки, рубильники, выключатели и т.д. и соединения между ними. Обозначения этих условных элементов могут использоваться в электрических распределительных щитах.

Главной особенностью графических обозначений в электрических схемах является то, что устройства, близкие по принципу действия, отличаются некоторыми небольшими деталями.Например, автомат (автоматический выключатель) и автоматический выключатель различаются всего двумя небольшими деталями - наличием / отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, отображающего функции этих контактов. Контактор из обозначения выключателя отличается только формой значка на неподвижном контакте. Разница небольшая, но устройство и его функции разные. Все эти мелочи нужно смотреть и запоминать.

Также есть небольшая разница между обозначениями УЗО и дифференциального автомата. Так же только в функциях подвижных и неподвижных контактов.

Примерно такая же ситуация с катушками реле и контакторами. Они выглядят как прямоугольник с небольшими графическими дополнениями.

В этом случае запоминание проще, так как есть довольно серьезные отличия во внешнем виде дополнительных иконок. С фотоэлементом все просто - лучи солнца ассоциируются со стрелками.Импульсное реле также довольно легко отличить по характерной форме знака.

Немного проще с лампами и подключениями. У них разные «картинки». Разъемное соединение (например, розетка / вилка или розетка / вилка) выглядит как две скобки, а разборное (например, клеммная колодка) выглядит как круги. Причем количество пар галочек или кружков указывает на количество проводов.

Изображение шин и проводов

В любой цепи связь уместна и по большей части осуществляется по проводам.Некоторые соединения представляют собой автобусы - более мощные токопроводящие элементы, от которых могут выходить изгибы. Провода обозначены тонкой линией, а точки ответвлений / соединений обозначены точками. Если точек нет, это не соединение, а перекресток (без электрического соединения).

Есть отдельные изображения для шин, но они используются, если вам нужно графически отделить их от линий связи, проводов и кабелей.

На схемах подключения часто необходимо указать не только то, как проходит кабель или провод, но и его характеристики или способ монтажа.Все это тоже отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображено выключателями, выключателями, розетками

Для некоторых типов этого оборудования нет изображений, утвержденных стандартами. Итак, без обозначения остались диммеры (диммеры) и кнопочные переключатели.

Но все остальные типы переключателей имеют свои символы в электрических схемах. Они бывают открытой и скрытой установки, соответственно групп иконок тоже две.Разница заключается в положении штриха на ключевом изображении. Чтобы точно понимать, о каком именно виде автоматического выключателя идет речь, необходимо помнить о нем.

Есть отдельные обозначения для двухклавишных и трехклавишных переключателей. В документации они называются «двойными» и «встроенными» соответственно. Есть отличия для корпусов с разной степенью защиты. В помещениях с нормальными условиями эксплуатации ставят переключатели с IP20, может быть, до IP23. Во влажных помещениях (ванная, бассейн) или на открытом воздухе степень защиты не должна быть ниже IP44.Их изображения отличаются тем, что кружки закрашены. Так что их легко отличить.

Есть отдельные изображения для переключателей. Это переключатели, позволяющие управлять включением / выключением света с двух точек (их тоже три, но без стандартных изображений).

Такая же тенденция наблюдается в обозначении розеток и групп розеток: розетки одиночные, розетки сдвоенные, есть группы по несколько штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных - с корпусом повышенной защиты (IP44 и выше) середину тонированную в темный цвет.

Обозначения в электрических схемах: розетки различного типа установки (открытые, скрытые)

Разобравшись с логикой обозначения и запомнив некоторые исходные данные (чем, например, отличается условное изображение розетки для открытой и скрытой установки), через некоторое время можно уверенно ориентироваться в чертежах и схемах.

Светильники по схемам

В этом разделе описаны условные обозначения в электрических цепях различных ламп и светильников.Здесь лучше обстоят дела с обозначениями новой элементной базы: есть даже вывески для светодиодных ламп и ламп, компактных люминесцентных ламп (домработниц). Еще хорошо, что изображения ламп разных типов существенно различаются - сложно перепутать. Например, лампы с лампами накаливания изображают в виде круга, с длинными линейными люминесцентными - длинным узким прямоугольником. Разница в изображении линейной лампы люминесцентного типа и светодиода не очень большая - только штрихи на концах - но тут можно вспомнить.

В стандарте есть даже условности в электрических схемах для потолочных и подвесных светильников (патронов). Также они имеют довольно необычную форму - кружочки небольшого диаметра со штрихами. В целом в этом разделе легче ориентироваться, чем в других.

Элементы принципиальных схем

Принципиальные схемы устройств содержат другую элементную базу. Также показаны линии связи, клеммы, разъемы, лампочки, но помимо этого присутствует большое количество радиоэлементов: резисторы, конденсаторы, предохранители, диоды, тиристоры, светодиоды.Большинство условных обозначений в электрических схемах этой элементной базы показано на рисунках ниже.

Более редкие придется искать отдельно. Но большинство схем содержат эти элементы.

Буквенные обозначения в электрических цепях

Помимо графических изображений подписываются элементы на схемах. Это также помогает читать диаграммы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того, чтобы потом можно было легко найти тип и параметры в спецификации.

В приведенной выше таблице показаны международные обозначения. Есть еще отечественный стандарт - ГОСТ 7624-55. Выдержки оттуда с таблицей ниже.

Защита электропроводки от скачков напряжения требует использования определенных устройств. Дифференциальная машина является примером того, как могут быть совмещены функции управления и защиты от перенапряжения и утечки тока.

Что это такое

Дифференциальная трехфазная или однофазная машина - это устройство, предназначенное для защиты проводки от «потери» превышения максимально допустимой производительности сети.В зависимости от необходимости может работать в режиме УЗО (защищает от поражения электрическим током) или как обычный выключатель (в данном случае отключает сетевое напряжение).

Устройство состоит из двух конструктивных частей: контрольной и защитной. Управляющая или рабочая часть - это простой выключатель напряжения. В зависимости от типа устройства он может быть двухполюсным или четырехполюсным. В некоторых моделях используется однополюсный переключатель.

Блок управления работает от системы УЗО. В случае утечки, чтобы обезопасить бытовую и другую технику и работника при устранении неисправностей, необходимо полностью отключить питание.Этот модуль работает совместно с воркером. Происходит последовательное отключение рабочей и управляющей частей дифференциальной машины.

Разница между дифференциальной машиной и УЗО заключается в том, что защитное устройство не предназначено для защиты оборудования от перенапряжения или других сетевых проблем. В то же время 1-, 2- или 4-полюсная версия помогает защитить не только рабочих от дифференциального тока, но и оборудование от коротких замыканий.


Принцип действия

Для того, чтобы электрический дифференциальный защитный автоматический выключатель мог контролировать и распознавать ток, в него встроен специальный мини-трансформатор.Эта часть срабатывает, если входящий и исходящий ток по питающим проводам имеют разные показатели. Если показатели равны, то с проводниками проблем нет.


Фото - принцип работы

В сердечнике трансформатора эти токи образуют направленные магнитные потоки. Вторичный ток зависит соответственно от их направления. Если проводники «пропускают» электричество, то ток в этой катушке не будет нулевым, и магнитоэлектрический переключатель сработает.

Принцип работы дифференциального автомата основан на постоянном сравнении входящих и исходящих направленных потоков, поэтому его очень легко проверить. Если прикоснуться к фазовому проводу, баланс магнитного поля будет нарушен, и сразу сработает защелка на отключение напряжения.

Видео: устройство защитного отключения

Как подключить автомат

Очень удобно, что схема подключения дифференциальной машины очень похожа на установку защитного устройства.Причем многие электрики рекомендуют устанавливать УЗО и в сети, но только после дифференциала, чтобы обеспечить максимальную безопасность.


Фото - пример подключения

Перед подключением дифференциального выключателя необходимо знать самое важное правило: к устройству подключаются фаза и нейтраль только той электрической цепи, которую необходимо защитить. В противном случае работа устройства будет некорректной. Это очень важно, потому что ноль после не может быть объединен с другими нейтральными кабелями.

Пошаговые инструкции по установке и подключению дифференциальной машины Schneider Electric, IEK и др .:

  1. Установка немного выше линии электропроводки. В большинстве случаев для этого используется DIN-рейка;
  2. Провода подключаются последовательно, при этом будьте осторожны, чтобы не подключать кабели разных цепей. В противном случае работа селективной схемы будет невозможна;
  3. Все металлические выводы должны быть заземлены;
  4. После завершения установки выполняется контрольная проверка.

Чем отличается селективная схема от неселективной? Для селективного дифференциального автомата (скажем, Schneider Electric, Legrand, IEK или ABB) обозначение на схеме обозначается буквой S (C). Это говорит о том, что если проблема возникает в одной управляемой цепи, она только отключает ее.

В то же время неизбирательный автоматический выключатель (DPN N Vigi, EKF и некоторые модели Dekraft) отключит все цепи, независимо от утечки.

Как выбрать прибор

Перед тем, как купить дифференциальную машину, необходимо обязательно сделать выбор модели, подходящей по всем параметрам вашей сети.В первую очередь нужно рассчитать количество ампер. Для этого нужно посчитать общую мощность всех устройств в одной конкретной цепи, а затем полученное число разделить на сетевое напряжение. Например, если у вас есть устройства мощностью 5 кВт, включенные в схему, уравнение будет выглядеть так:

5 кВт = 5000 Вт / 220 В = 22, 7 А.

Далее нужно выбрать прибор, ближайший к большей стороне по номиналу. В нашем случае это 25 А.Аналогично рассчитывается дифференциальная машина на 16А (скажем, Elcds C 16 или DS-16), 12 (AD12), 28 (AD-30) и т. Д. Желательно всегда брать чуть более высокие расчеты, прибор - это обеспечит дополнительная защита.

Маркировка автомата тоже очень важна, она помогает отличить дифференциальное устройство от УЗО, определить его назначение и спектр действия. Обозначение может отличаться в зависимости от производителя, но основные данные должны быть указаны на устройстве.Это номинальное напряжение, ток и максимальный ток короткого замыкания для отключения электричества. К таким же характеристикам обязательно относятся паспорт и сертификат качества.


Чаще всего условное обозначение дифференциального автомата выглядит так (на примере модели ABB):

AC-C 6P 60A / 40mA тип 6M:

  1. AC-C - автоматическая селективная;
  2. 6П - выключатель трехфазный четырехполюсный;
  3. Максимальный ток 40 Ампер;
  4. Может обнаруживать ток утечки до 40 ампер;
  5. 6М - размер устройства.Этот элемент позволяет установить устройство на DIN-рейку.

Следует отметить, что маркировка на российских машинах немного отличается. Сразу указывается максимально допустимый ток без шифрования. Допустим, СВДТ-60 - это значит, что разрешено максимум 60 ампер.

Цена на дифференциальные машины зависит от марки и номинальных характеристик. Чем выше показатели - тем дороже будет стоить устройство. Сейчас популярными моделями являются Hager ACA (Германия), Siemens, Moeller и Legrand.Из отечественных аналогов это АВДТ и СВДТ. Стоимость устройств варьируется от нескольких сотен до тысячи, на нее влияет номинальная производительность.

В данной статье вы найдете 15 схем установки УЗО (устройств защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения токами малых замыканий. В этих условиях вся бытовая техника, контактирующая с водой, размещается во влажных и влажных помещениях, а также в детских комнатах для повышения безопасности.

При проектировании (установке) УЗО ранжирование опасности учитывается в различных схемах, количество УЗО, равное планируемому помещению, может быть разным. От наиболее опасных, в смысле поражения электрическим током, бытовая техника защищена УЗО отдельно.

В какие цепи помещается УЗО?

По своему основному назначению УЗО защищает человека от малых токов, закорачивая фазные провода на токопроводящие кожухи приборов. Второе назначение УЗО - косвенный контроль состояния проводки и плотности проводов.Это позволяет использовать его как средство защиты от пожаров.

15 Цепи установки УЗО, выключатели дифференциального тока

Для начала разберемся, как обозначаются УЗО в принципиальных электрических схемах. Под УЗО и дифференциальные автоматические выключатели обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно, выглядит так.

УЗО и групповые цепи

Согласно нормам УЗО размещаются в групповых цепях (функциональных группах) розеток, осветительного, силового оборудования, а также в электрических цепях одиночных установок (устройств).

Схема 3, подключение УЗО 380 В, 11 кВт

По этой схеме УЗО подключаются к электрической сети, напряжением 380 вольт, с номинальной нагрузкой до 11 кВт. Это может быть частный дом или квартира. По схеме УЗО общей противопожарной защиты (25 А / 100 мА) ставится вместе со счетчиком в УЭРМ (многоэтажное распределительное устройство - современный напольный щит). Сеть электроснабжения помещения разделена на 5 групп, три из которых защищены УЗО 16 А / 30 мА, а цепь ванны - УЗО 25 А / 10 мА.

Схема 4, 8 групповых цепей

По схеме 4 УЗО подключаются в электрическую сеть напряжением 380 вольт, с номинальной нагрузкой до 11 кВт. Эта схема предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16 А / 30 мА и 1 узо 25 А / 10 мА)

Примечание. По нормам УЗО размещают в распределительных, квартирных щитах и ​​других электрошкафах. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с.Напряжение питания 220 вольт.

Противопожарный УЗО (32А / 100мА) размещается на вводе силового кабеля в ЩКВ (встроенный квартирный щит со стеклом) вместе со счетчиком. Щит ЩКВС может быть полностью заменен щитом ЩКН (навесной квартирный щит) или ЩВУ (вводно-учетным щитом).

Схема подключения большой квартиры или дома. Вводное защитное устройство доставляется к прилавку, вопрос - зачем? Если речь идет об установке УЗО как такового, то такая установка УЗО до счетчика некорректна. Можно установить защитное устройство до счетчика, если это дифференциальный выключатель, но выключатель уже есть.

Примечание. Номинальное значение УЗО автоматического выключателя, установленного после автоматического выключателя, должно быть на одну ступень выше номинального значения автоматического выключателя.

Схема 7, УЗО в сети ТН-с

Выключатель дифференциального тока в квартире, без противопожарной защиты, в сети ТН-с.

Примечание: Сеть TN-S предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему как схему только квартиры, то вполне допустимо, чтобы проводник PEN был разделен на проводники PE и N в плате пола, а сама сеть была типа: tn-c-s.

Схемы 9 и 10, правильное и неправильное подключение ouzo

Это простые концепции для правильного и неправильного подключения УЗО. Стоит обратить внимание на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах не показаны особенности подключения нескольких узлов для разных групповых схем.Здесь важно, что для каждой группы, на которой стоит УЗО, нужно установить свою, независимую шину заземления и розетки этой группы должны подключаться только к этой шине.

Рисунок 10

  • (1) это соединение дифференциального автомата,
  • (2) и (3) это соединение УЗО с автоматическими выключателями.

Схема 11 и схема 12, узко на принципиальных схемах

Простые понятия, 220 вольт. Прекрасно и правильно показывают подключение УЗО в сборке: вводный автоматический счетчик-измеритель-УЗО противопожарный.

Схема 13, Схема подключения коммунальной квартиры

Схема подключения коммунальной квартиры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
