Что такое нивелир: Нивелир что это? Его назначение, виды, характеристики и выбор

Содержание

что это такое и каким бывает такое устройство, классификация и принцип работы

Геодезисты и другие специалисты строительного дела часто для работы используют нивелиры. Что это такое и как работает? Так называется специальный прибор, который используется при проведении крупных масштабных измерений на открытой местности, при выполнении ремонтных работ или возведении сложных объектов.

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

  • высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
  • точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
  • технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

  • Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности.
    Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
  • Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
  • Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов.
    Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
  • Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
  • Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
  • Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

  • радиолокаторы;
  • барометры;
  • эхолокаторы;
  • стереоскопы и т. д.

Однако все эти методы почти не используются для бытовых нужд.

Подробные характеристики

Среди новичков и профессионалов больше всего популярны нивелиры оптического, лазерного или цифрового типа. Ниже они будут рассмотрены более подробно.

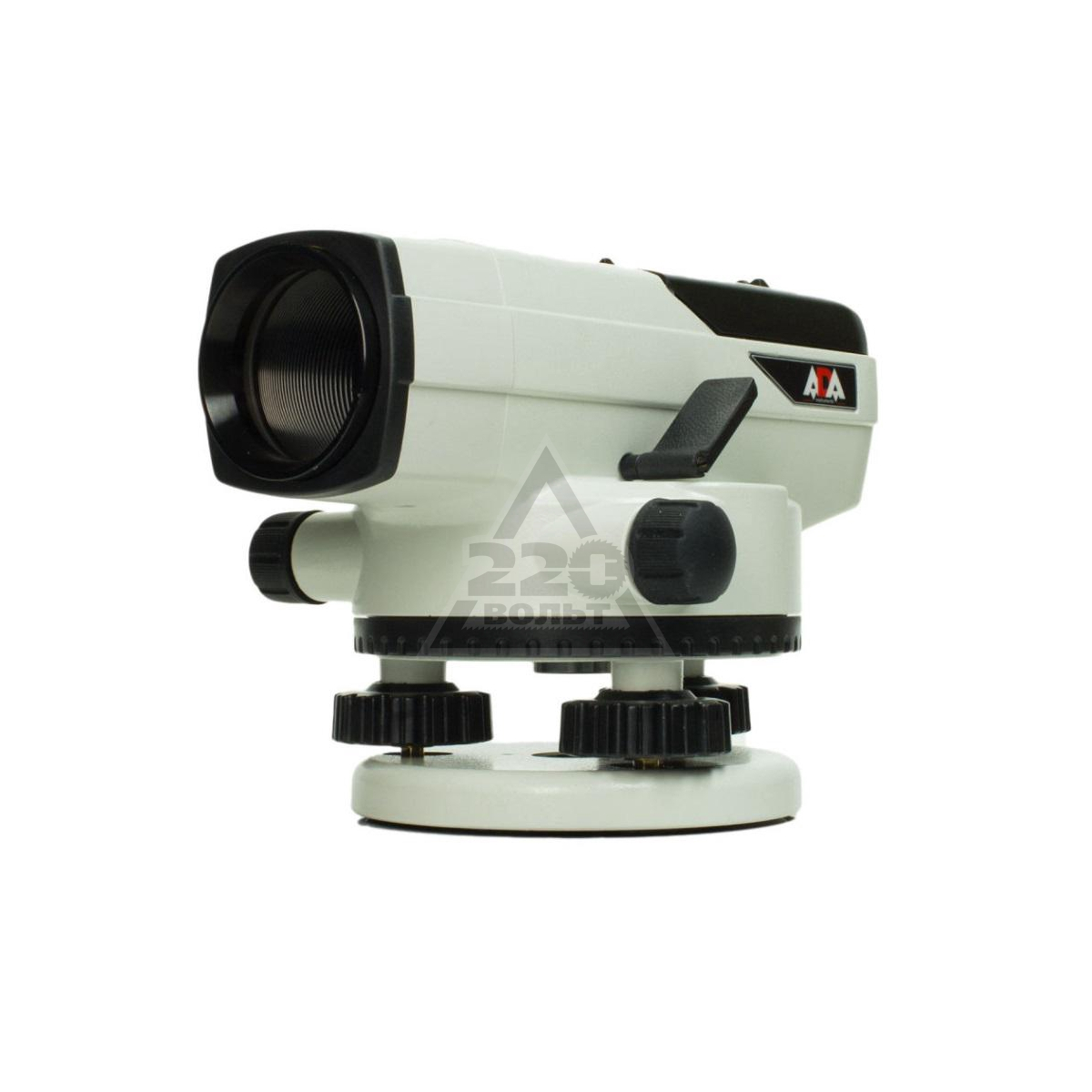

Описание оптико-механических устройств

До недавнего времени такие приборы считались наиболее используемыми во всех сферах, где они были нужны. Они отличаются доступной ценой, с их помощью измерения производятся с максимальной точностью, также они надежно показывают себя в применении независимо от условий.

Ключевой элемент подобного прибора — это зрительная труба с увеличением в 20−34 раза. Она стоит на трегере, высоту можно регулировать. Также на устройстве имеется цилиндрический уровень, предназначенный для горизонтального выравнивания, а еще элевационный винт — чтобы было легче ориентироваться в пространстве.

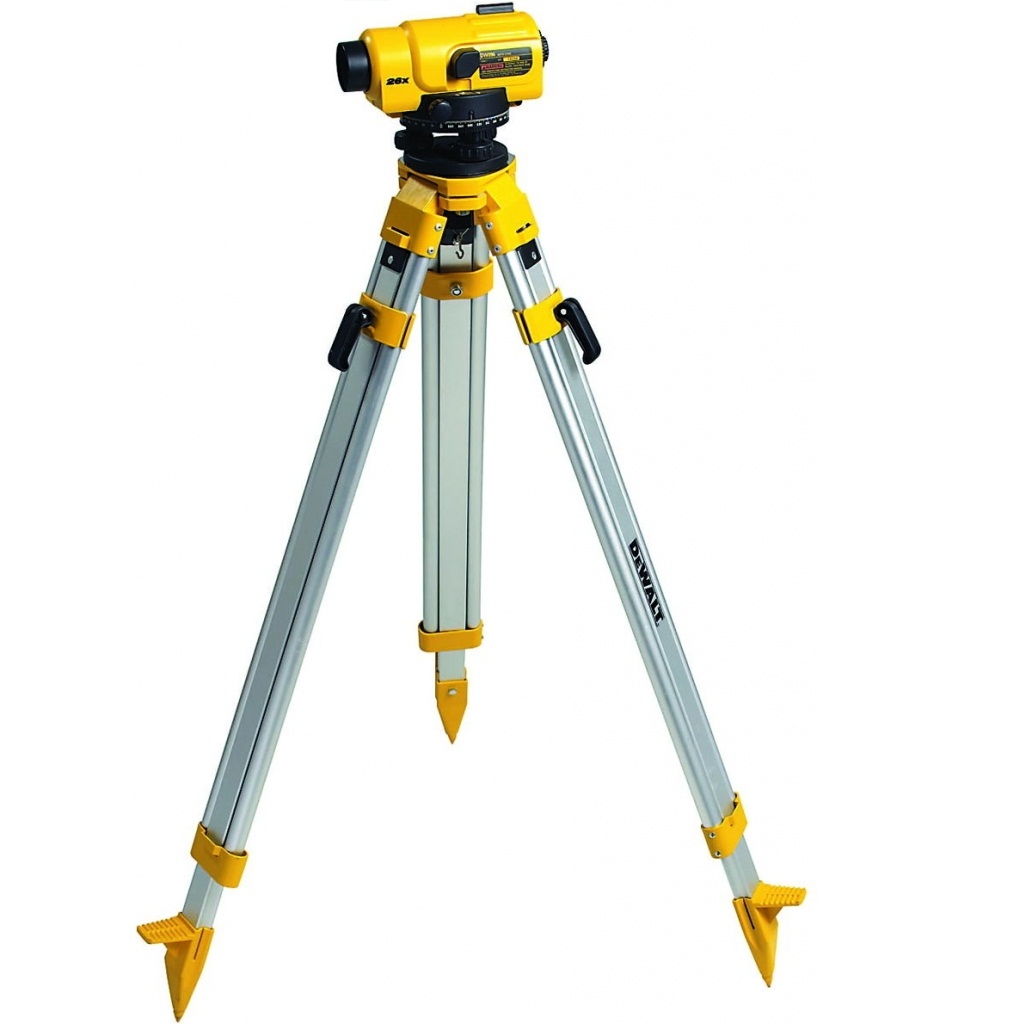

Перед началом работ нивелир нужно поставить на штатив, а затем строго выровнять горизонтально с помощью подъемных винтов. Определить данное положение можно посредством встроенного пузырькового уровня. Затем с помощью визира труба наводится на поставленную рейку, а потом вращением окулярного кольца настраивается на резкость.

Точная фиксация на рейку выполняется за счет наводящего и фокусировочного винтов, все показания будут сняты и записаны, после чего можно приступать ко второй точке.

Лазерные приборы, их применение и виды

Лазерные нивелиры в последнее время стали пользоваться большой популярностью и уверенно отодвигают старые оптические приборы на второй план. По сравнению с ними они обладают такими преимуществами, как:

  • удобство и простота применения;
  • компактный размер;
  • универсальность.

С помощью современных лазерных устройств можно не только в традиционной форме точно выполнить измерения, но также одновременно по нескольким плоскостям выстроить идеально прямые линии. В основе работы данного устройства лежит поток света. Он фокусируется на местности как четкая линия или яркая точка с помощью системы линз. А свет излучается посредством специального светодиода, находящегося в пластиковом корпусе вместе с линзами. Корпус помогает защитить систему от ударов, повреждений и загрязнений, а еще в нем находится вмонтированный уровень, с помощью которого устройства выравниваются горизонтально.

Работать с такими приборами очень легко и просто. Лазер ставят на ровную поверхность или же штатив и выравнивают. С помощью направленного луча на поверхности отмечается точка или линия, которая нужна для работы. При геодезической работе на открытых участках лучи направляют на рейки, а данные фиксируются в журнале. Лазерные приборы больше предназначены для внутренних строительных или ремонтных работ, поскольку при ярком свете и на большом расстоянии луч может потерять яркость и будет плохо виден. Помимо этого, «рабочая» дальность, как правило, не превышает 30 метров.

В числе других недостатков лазерных приборов — высокая стоимость, а также зависимость от электропитания, без которого они долго не смогут проработать.

Лазерные нивелиры подразделяются на проекционные и ротационные.

Проекционные приборы

Такие устройства способны строить плоскость посредством призмы. Сектор построения составляет от 120 и в некоторых случаях до 180 градусов. Лазерный луч попадает на призму и рассеивается. Без специального детектора дальность построения равна 10−50 метрам, а точность — около 0,3 мм/м. Каждый метр дистанции от устройства до стены может создавать ошибку линии вверх-вниз на указанную величину.

Проекционные нивелиры, в свою очередь, бывают точечными, линейными или комбинированными. Точечные строят от 3 до 5 разнонаправленных точек, линейные способны проецировать линии как по вертикали, так и по горизонтали, а комбинированные могут рисовать как точки, так и линии.

Нивелиры ротационного типа

В этом случае плоскость строится за счет вращения лазерного луча. Вращение происходит с регулируемой частотой до 600 оборов в минуту, в итоге вокруг устройства появляется замкнутая линия. Для получения вертикальной плоскости его нужно повернуть на 90 градусов.

Данные нивелиры подходят для работы на больших расстояниях. И если проекционные устройства при наличии приемника излучения имеют дальность до 100 метров, то у ротационных данный показатель будет выше. С их помощью можно работать в больших помещениях или на улице, но и стоимость их, по сравнению с проекционными, выше.

А еще они работают не только в ротационном режиме. Отдельные модели могут в ограниченном секторе строить линии или проецировать точки. Работа облегчается благодаря наличию дистанционного направления, если вы находитесь на расстоянии от прибора.

Цифровые нивелиры

Под цифровыми нивелирами понимают устройства оптического или лазерного типа, дополнительно оснащенные высокотехнологической электроникой. При получении сигнала они автоматически отражают требуемые показатели.

Сначала нивелир устанавливают в нужном месте и в правильном положении, затем он наводится на установленную штрих-кодовую рейку. Далее, снимается отчет путем нажатия кнопки. Все полученные сведения тут же отобразятся на мониторе, а некоторые модели позволяют на месте произвести требуемые для работы расчеты. Вся информация может сохраняться в памяти прибора и переноситься на другой носитель.

Такой вариант для работы идеален, но его стоимость слишком высока.

Такие нивелиры применяются преимущественно на крупных и сложных объектах, в частности, при возведении дамб, мостов, тоннелей и т. д.

Выше вы узнали, что представляют собой нивелиры, и какими они бывают. Но прежде чем приступить к работе с данными устройствами, нужно тщательно ознакомиться с их инструкциями и строго соблюдать все приведенные там рекомендации. Помните, что точные данные можно получить лишь при правильном применении данного прибора.

их принцип действия и устройство, классификация оборудования

Во многом процесс монтажных и строительных работ зависит от того, насколько точно были выполнены разметочные работы на площадке. Определить разницу между разными точками участка крайне сложно, поскольку идеально ровных поверхностей не бывает, а точки на плоскости разные по высоте. Здесь потребуется специальный инструмент под названием нивелир, которому и будет посвящена эта статья.

Применение геодезических умений при строительстве

Во время работ по вынесению планов в натуру следует знать, какова разница между высотами нескольких точках на участках поверхности и отметкой, выступающей в роли условного уровня. Нахождение разности высот называется геометрическим нивелированием и выполняется с помощью нивелира и специальных реек.

Ось нивелира имеет горизонтальное положение, из точки условного уровня имеются разницы высот показаний в зависимости от отметок на рейках. В процессе работы каждая точка располагается в ста метрах от точки размещения нивелира, уровень ее нужно мерить как минимум три раза, следует при этом принимать среднее арифметическое значение. Планы земельных участков строят на основе таких данных. Так, нивелир нужен с целью выяснения разницы высот в точках измерений.

Рейки и их описание

Под нивелирной рейкой понимается специальная планка, которая в точках для измерений высот устанавливается вертикально. Ее можно делать из дерева или металла (алюминия).

Такая рейка имеет длину около 3−4 метров, и чтобы ее удобно было транспортировать, можно складывать пополам посредством специального узла. Современные варианты подразумевают раздвижную телескопическую конструкцию.

На сторонах стандартной рейки часто имеется градуировка:

  • с лицевой стороны разметка делается в метрической системе измерения;
  • с обратной стороны — в дюймовой соответственно.

Перед началом работ рейку ставят на нижней металлической скобе в центр измерительной точки посредством специальной отметки.

С целью удобства для удержания инструментов на точке присутствуют специальные ручки. Если рейки качественные и сделаны на основе специального сплава железа и никеля, то на них есть пузырьковые уровни, чтобы можно было контролировать вертикальное размещение рейки.

Если работы находятся на начальном этапе исследований застройки, то нужно выполнить комплексное моделирование объекта в будущем во взаимодействии с окружающим ландшафтом и архитектурой.

Точки измерения фотографируют с переносом значений реальных масштабов как данные для разных компьютерных программ, благодаря чему объект можно смоделировать во взаимодействии с окружающим экстерьером.

Устройство нивелира оптического типа

Данный прибор включает в себя четыре ключевых элемента:

  • зрительную трубу оптического типа. Принцип ее работы предусматривает свободное движение в горизонтальной плоскости. Ключевой функцией такой трубы является то, что она наводит систему на объект съемки;
  • уровень цилиндрический. Такая деталь — это очень чувствительное устройство, оно нужно для того, чтобы точно определить ориентированность нивелира относительно отвеса. Определить точность размещения горизонтальной оси можно по нахождению пузырька уровня в т. н. «нуль-пункте»;
  • трегер — это подстава для оптической трубы с тремя винтами, с помощью которых регулируется высота;
  • элевационный винт — он нужен для однозначного ориентирования. Чтобы определить параметр, нужно привести в горизонтальное положение визирную линию устройства.

А еще в конструкции оптических нивелиров последнего поколения часто предусмотрен встроенный компенсатор. Он нужен для поддержки нивелира в строго горизонтальном положении. Это исключает погрешности, которые могут быть спровоцированы даже незначительным наклоном устройства, а геодезическая съемка будет более точной.

Выбирать тот или иной тип устройства нужно в зависимости от точности измерений и уровня проводимых работ.

Классы нивелирования

Существуют разные классы нивелирования. Ключевыми высотными основами являются первый и второй класс.

Нивелирование первого класса имеет высокую точность работ. Данный результат можно получить только с применением качественных современных геодезических устройств, с помощью которых можно проводить данные измерения. И только ультрасовременные разработки позволят не допускать даже мелких погрешностей и даже стандартных ошибок.

Конструкция данного оборудования включает в себя плоскопараллельную пластину, выступающую в роли составного элемента микрометра. Данную деталь ставят перед объективом движущейся зрительной трубы, а еще такой оптический нивелир должен быть оснащен компенсатором или же контактным уровнем, в котором пузырек отличается в поле зрения трубы. Есть несколько видов оптических нивелиров, которые применяются для выполнения работ первого класса. Все их функциональные особенности целиком должны соответствовать всем нужным требованиям.

Для проведения нивелирования второго класса тоже нужно применять высокоточные оптические приборы. Их конструкция предусматривает наличие плоскопараллельных пластин, а также компенсатора или же контактного уровня. Как и в предыдущем случае, есть специальные виды приборы для этой работы, но также можно применять и те устройства, что прошли сертификацию и имеют требуемый уровень точности.

Чтобы выполнять измерения третьего класса, нужен оптический нивелир, оснащенный встроенным компенсатором, а для четвертого класса нужен прибор с уровнем и компенсатором. В зависимости от классификации нивелирования, оптические приборы бывают таких видов:

  • высокоточные;
  • точные;
  • технические.

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

  • уровня при трубе;
  • уровня круглого;
  • горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Нивелирование 4 класса методом средней нити

Для начала прибор приводится в рабочее положение посредством цилиндрического или контактного уровня. Потом зрительная труба наводится на поверхность темной стороны задней рейки, а пузырек уровня приводится в «нуль-пункт» элевационными или подъемными винтами. Отсчет можно снять посредством дальномерных и средних штрихов.

Таким же образом нужно выполнить съемку во время наведения трубы на поверхность темной стороны передней рейки, а затем на поверхность красной стороны передней части, а потом — на поверхность темной стороны задней части.

При условии применения оптического прибора с компенсатором следует, прежде всего, установить устройство в рабочее положение, а также проконтролировать нормальнее рабочее положение компенсатора. И только после этого приступать к процессу съемки.

Во время съемки все фиксируйте в полевом журнале. Удобнее всего применять для этого запоминающее устройство регистратора. Если была определена разница в значениях более 5 мм, то измерения проводят заново, при этом следует изменить высоту приборы как минимум на 3 см. По окончании полевых работ подсчитайте невязки по линии между исходными реперами. Это значение должно быть от 20 мм, все результаты нужно вносить в ведомость повышений.

Итак, выше были рассмотрены особенности и принцип работы оптического нивелира, который часто используется при строительных работах. В настоящее время альтернативы такому прибору не существует, поэтому при проведении геодезических работ он долго еще будет являться наиболее актуальным.

Как выбрать лазерный дальномер (2019) | Лазерные дальномеры, нивелиры | Блог

Лазерный дальномер способен значительно облегчить жизнь строителя или мастера-отделочника. Если отдельную деталь пока еще проще померить обычной рулеткой, то, как только дело доходит до размеров комнат, высоты потолков или расстояний между конструкциями, лазерный дальномер становится вне конкуренции. А многие модели еще и умеют запоминать измерения и вычислять по ним площадь или кубатуру помещения. Поэтому лазерные дальномеры стали незаменимыми помощниками многих специалистов, оперирующих в своей деятельности площадями и объемами комнат. Так что область применения этих приборов очень широка:

  • строительство и отделка;
  • монтаж конструкций и коммуникаций;
  • дизайн помещений и ландшафтный дизайн;
  • земляные работы;
  • проектирование вентиляции и кондиционирования;
  • инспекционные работы;
  • охота;
  • и т.д.

Ну и понятно, что дальномер, используемый землемером и дальномер, используемый дизайнером квартир – это совершенно разные дальномеры с разными характеристиками.

Характеристики лазерных дальномеров

Тип.

Лазерный дальномер улавливает отраженный от препятствия лазерный луч и вычисляет расстояние по сдвигу фазы сигнала, которым этот луч модулируется. Лазерные дальномеры отличаются высокой точностью измерений – до десятых долей миллиметра.

Удобно то, что дальномер измеряет расстояние именно до той точки, которая подсвечена лазером. Из недостатков можно отметить частую для лазерных инструментов «нелюбовь» к яркому солнечному свету и невозможность определения расстояния до прозрачных объектов (окон, стеллажей и пр.) Впрочем, если вдруг возникает необходимость измерить расстояние именно до поверхности стекла, на него всегда можно прилепить кусочек бумаги.

Ультразвуковой дальномер, вообще-то, к лазерным устройствам не относится – для измерений он использует принцип эхолокации – определяя расстояние по запаздыванию отразившейся от препятствия звуковой волны.

С лазерными дальномерами его роднит только использование лазерного светодиода для создания световой отметки, облегчающего «прицеливание» на объект, до которого измеряется расстояние. Однако, следует понимать, что испускаемый дальномером звуковой пучок расходится довольно широко и может отражаться от различных поверхностей, внося искажения в результат.

К примеру, если измерять расстояние до балки, расположенной на некотором расстоянии от стены, дальномер покажет расстояние до стены (хотя лазерный «зайчик» будет на балке), поскольку отраженный от неё сигнал будет сильнее.

Кроме того, по дальности и точности ультразвуковой дальномер сильно уступает лазерному – звук затухает намного быстрее лазерного луча, и скорость его зависит от погодных условий. Несколько лет назад ультразвуковые дальномеры были заметно дешевле лазерных, но сегодня это уже не так. Преимуществами ультразвуковых дальномеров остаются только невосприимчивость к яркому свету и возможность измерения расстояния до прозрачных плоскостей.

Максимальное расстояние измерений определяет область применения прибора.

Специалистам, работающим в квартирах и помещениях частных домов, будет вполне достаточно 20 м.

При работе в больших помещениях уже нужна возможность измерения на расстояниях до 40 м.

Максимум в 100 метров и более потребуется при работе на открытом воздухе или в очень больших помещениях (ангарах, складах, стадионах и т.п.)

Но имейте в виду, что на открытом воздухе световую отметку невооруженным глазом не видно уже метров с 15-20 (зависит от освещения), да и точность на таком удалении при измерении с рук будет невысока. Поэтому для работы на расстояниях от 40 метров желательно наличие видоискателя с зумом и крепления на штатив.

Многие модели ограничены и минимальным расстоянием измерений – оси передатчика и приемника обычно разнесены, поэтому, при малом расстоянии до точки отражения, отраженный луч просто не попадает в приемник. Обратите на это внимание, если вам важна возможность измерения небольших расстояний.

Погрешность определяет точность прибора. Для ультразвуковых дальномеров погрешность составляет 3-5 мм, для лазерных меньше, в среднем – 1-2 мм. Впрочем, бывают и специализированные охотничьи модели, которым высокая точность не требуется – они могут иметь погрешность до 1 метра.

Обычно дальномер считает расстояние до объекта от заднего торца прибора. Это удобно при работе внутри помещения. Но иногда бывает удобнее использовать другую точку начала отсчета – передний торец прибора при работе с внешними углами снаружи здания или точку крепления штатива – при работе со штатива. Количество точек для начала отсчета как раз и определяет возможность измерения от различных точек относительно самого прибора.

Длина волны лазера определяет цвет его луча. В лазерной технике обычно используются два вида лазеров – зеленые, с длиной волны 535-550 нм и красные – с длиной 635-650 нм. Это обусловлено тем, что человеческий глаз лучше всего видит именно красный и зеленый цвета. Причем зеленый чуть лучше, но этот цвет часто встречается в окружающем пространстве, а на нем зеленая точка хуже различима, чем красная, поэтому красный лазер используется чаще.

Следует отметить, что измерение расстояния происходит не мгновенно, – в зависимости от быстродействия устройства и измеряемого расстояния, прибор может потратить на это несколько секунд. Если такая задержка для вас неприемлема, обратите внимание на максимальное время измерения при подборе дальномера.

При замере множества расстояний бывает удобно, если у прибора есть возможность хранения замеров во встроенной памяти. Количество сохраняемых замеров у различных приборов может изменяться от одного до нескольких сотен.

Основное, что отличает дорогие профессиональные модели от простых бытовых – это расширенный набор функций. Самые простые дальномеры способны измерять только расстояние до подсвеченной точки.

Модели подороже способны на основе проведенных измерений автоматически подсчитать площадь или объем помещения.

Модели среднего ценового сегмента могут иметь следующие возможности:

  • Функция Пифагора: возможность косвенного измерения различных величин по двум или более точкам. Например, для измерения высоты здания с некоторого расстояния производится измерение сначала расстояния до точки у основания, а затем – у верхушки здания. После чего электроника дальномера вычисляет искомую высоту. Более точный расчет высоты доступен для моделей с жидкостным уровнем или датчиком угла наклона – это позволяет определить точку пересечения горизонтальной линии от дальномера с измеряемой высотой.

  • Функция маляра: автоматический подсчет суммарной площади нескольких стен. Функция бывает полезна при подсчете количества требуемых стеновых покрытий, например, обоев или плитки.

  • Определение минимума и максимума. Любой дальномер показывает расстояние до подсвеченной точки. Но иногда бывает нужно не узнать расстояние до определенной точки, а найти максимум или минимум каких-либо размеров. В этом случае поможет данная функция – она показывает не измеренное расстояние, а максимальное или минимальное из нескольких измерений. Определение минимума позволяет быстро найти длину перпендикуляра до стены, а определение максимума – так же быстро определить длину диагонали комнаты.

  • Измерение трапеции позволяет вычислить длину одной из сторон трапеции по трем другим сторонам. С помощью этой функции можно посчитать, например, длину стропил, проходящих на большой высоте от пола.

  • Разметка равных отрезков позволяет разделить заданную длину на некоторое количество одинаковых отрезков. Эта функция может помочь при установке балясин, столбиков, посадке деревьев и кустов на одинаковых расстояниях и пр.

Профессиональные модели способны и на более сложные вычисления:

  • Подсчет площади по нескольким точкам позволяет подсчитать площадь сложных фигур, находясь на расстоянии десятков метров от них.

  • Подсчет углов наклона линий и плоскостей по нескольким измеренным точкам. Функция приближает прибор по возможностям к лазерным нивелирам и может быть полезна многим специалистам: от отделочников и строителей до геодезистов и ландшафтных дизайнеров.

  • Создание фотографий объектов с наложенными результатами измерений.

Отдельным набором функции снабжаются охотничьи дальномеры: например, баллистический калькулятор, определяющий снижение траектории полета пули на измеренной дальности; функция «игнорирования листвы», отсеивающая отражения от листьев и травы на близких расстояниях и т.д.

Если вы приобретаете прибор для профессиональной деятельности, и результаты измерений будут вноситься в официальные документы, будет нелишним, если дальномер внесен в Госреестр средств измерений (в некоторых областях деятельности это даже оговорено нормативными документами). В любом случае, наличие прибора в Госреестре СИ позволяет проводить его поверку в метрологических центрах, что обеспечит юридическое подтверждение достоверности измерений.

Как и всякий строительный инструмент, дальномер подвержен воздействию различных неблагоприятных факторов, в том числе – пыли и влаги. Поэтому при его выборе нелишним будет обратить внимание на степень защиты. Она определяется маркировкой IPXY, IP (Internal Protection – внутренняя защита), X – уровень защиты от твердых предметов и частиц, Y – уровень защиты от влаги. Чем больше число, тем выше уровень защиты:

Варианты выбора лазерных дальномеров

Если вы ищете инструмент, который бы с успехом заменил строительную рулетку, но при этом стоил ненамного дороже, выбирайте среди простых лазерных дальномеров с минимумом функций.

Если вам важна точность измерений, обратите внимание на модели с низкой погрешностью измерений.

Для работы в квартирах и частных домах будет достаточно дальномера с максимальным измеряемым расстоянием до 20 м.

Все лазерные дальномеры имеют собственный источник питания. Если вам проще сменить комплект батареек, чем таскать с собой зарядное устройство, выбирайте модель с питанием от батарей. В обратном же случае делайте выбор среди аккумуляторных моделей.

Лазерный дальномер с максимальным измеряемым расстоянием от 100 метров наиболее универсален: он будет одинаково полезен и в помещениях любого размера, и на улице.

Если вы увлекаетесь охотой, то лазерный дальномер с максимальным расстоянием в 500-1500 метров поможет вам совершить удачный выстрел.

виды, назначение и как правильно использовать инструмент

В работе геодезистов сложно обойтись без нивелиров. Сфера применения данных приборов достаточно широка. Они используются при измерениях масштабного характера на открытых территориях, в процессе выполнения СМР на объектах, отличающихся повышенной сложностью, и даже в ходе обычных ремонтных мероприятий.

Краткое содержимое статьи:

Нивелир – особенности применения устройства

Назначение нивелира состоит в определении разницы, образующейся вследствие различий в уровнях размещения отдельных точек в пространстве, по отношению к принятой при измерении поверхности. Специалисты в области геодезии и топографии применяют прибор, чтобы исследовать особенности рельефа, а нивелир строительный используется рабочими, чтобы соблюсти заданные параметры в процессе СМР, а также при проведении ремонтов различной степени сложности.

Фактически данное приспособление позволяет произвести выравнивание поверхности в горизонтальной или вертикальной плоскости, придать объекту уклон под заданным градусом.

На открытой местности можно:

  • разметить участок под фундамент;
  • осуществить разбивку приусадебного участка по линиям высадки растительности;
  • спланировать обустройство дорожек в саду;
  • произвести работы землеустроительного характера.

В строительных и ремонтных работах появляется возможность:

  • отметить линии для размещения коммуникаций;
  • откорректировать горизонталь пола и вертикаль для стен;
  • оценить корректность установки плинтусов и потолков;
  • правильно установить окна и двери;
  • произвести монтаж мебели встроенного типа.

Достоинства

На фото нивелира можно увидеть разные модификации приспособления, но современные модели обладают такими преимуществами:

  • Стойкость относительно действия факторов внешней среды.
  • Высокий уровень точности замеров.
  • Наличие функции сохранения данных на носителе.
  • Простота в работе.
  • Компактность и конструктивные удобства.
  • Доступная цена.

Разновидности

Существует несколько модификаций приспособлений по принципу эксплуатации и точности производимых замеров.

Точность измерений

Степень точности замеров у приборов может быть разной в зависимости от условий и целей применения:

  • высокоточные с принимаемой квадратичной ошибкой в замерах 0,2-0,5 мм в расчете на 1 км двойного хода;
  • точные с ошибкой, равной 0,5-2,0 мм на каждый километр хода;
  • технические, имеющие величину принимаемой ошибки 2,0-10,0 мм на 1 км двойного хода.

Принцип функционирования

Конструкция нивелиров может различаться, а поэтому и принцип их функционирования неодинаковый:

Геометрические – выпускают луч визирующего типа. Затем он приводится в выровненное по горизонтали положение, вследствие чего измеряется разница в размещении отдельных точек на участке. Для отметки применяются специальные рейки.

Тригонометрические (теодолиты). В них применяется луч наклонного типа, направленный к точке контроля. Чтобы снять замер, нужно произвести определенные вычисления.

Гидростатические, включающие в свой состав два сообщающихся сосуда. В них находится специальная жидкость. Ее уровень и позволяет оценить разницу в высотных характеристиках.

Оптико-механические – применяются световой луч и рейки. В приборе есть труба оптического типа, предназначенная для проведений наблюдений, а также механизм выравнивания. Элевационный винт позволяет производить ориентирование в пространстве при проведении замеров. Это дешевый, но достаточно надежный вариант.

Чтобы понять, как пользоваться нивелиром, необходимо предварительно поставить штатив, выровнять по горизонтали при помощи винтов и встроенного уровня по типу пузырька. Зрительную трубу следует навести на рейку и настроить резкость.

Лазерные модели характеризуются более высокой точностью измерений. В них применяется луч от светодиода, который проецируется на поверхность за счет наличия этого лазера. В корпусе размещены линзы и уровень, с помощью которого осуществляется выравнивание по горизонтали.

Производители лазерных нивелиров предлагают достаточно простые в эксплуатации модели, которые могут задействоваться в точечной работе или измерениях на плоскостях. Прибор ставится на поверхность или штативную конструкцию, выравнивается. Луч дает отметку точки или линии. Это дорогая модель, зависящая от наличия источника энергии.

Цифровые нивелиры могут относиться к оптическому или лазерному типу. Их особенность в том, что информация поступает в цифровом виде, а приборы способны ее запомнить. Некоторые современные модели наделены функцией анализа вычислений. Использовать цифровой нивелир может один человек, но это дорогая модель, которая восприимчива к механическим ударам.

Подбор устройства

Выбор зависит от сферы применения. Исходя из этого, и производится подбор нужных параметров. Основные характеристики нивелира следующие:

  • Дальность. Для бытового подойдет 10-40 м, что достаточно для внутренних работ и СМР на участке при возведении, например, фундамента. У профессиональных устройств этот параметр может составлять до 100 м, а иногда и до 600 м.
  • Длина волны и количество лучей. Число проекций может достигать 5-ти единиц. Этот параметр влияет на доступные опции при СМР. Длина волны обычно составляет 635 нанометров. В некоторых дорогих моделях используется луч зеленого оттенка.
  • Погрешность. Минимальная величина погрешности дает высокую точность измерения, однако и стоимость таких приспособлений будет выше.
  • Температурный предел, в котором возможна эксплуатация. Если планируется работа на морозе, то целесообразно выбирать электронные модели с допуском от -20 до +40оС.
  • Габариты и вес изделия.
  • Способы установки на местности.

Использование современных моделей нивелиров в строительных и ремонтных работах позволяет точно произвести замеры расстояний между точками и определить перепады высот. При выборе устройства целесообразно выбирать те технические параметры, которые будут задействованы в конкретных типах работ.

Фото нивелиров


Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Нивелир лазерный, оптический: устройство, поверка

Нивелир применяется при работе каждого геодезиста. Устройство позволяет измерить перепад высоты, расположенных на местности точек. По функциональности инструмент напоминает строительный уровень, однако имеет ряд преимуществ, используется для более точных расчетов. Нивелир применяется различными сферами деятельности, геодезической разведкой, на открытой площади, при строительстве сложных помещений.

Нивелир для геодезических работ
Нивелир в строительстве

Что такое нивелир?

Применяется нивелир при измерении горизонтальной или вертикальной поверхности. Геологической разведкой измеряется условно заданная плоскость, на которой происходит определение условно заданных точек.

Перед использованием, важно знать, что такое нивелир, определить предназначение можно по следующим параметрам:

  • Трубная конструкция ригельного типа используется в строительстве, небольших объектах измерения.
  • Установки с компенсационным механизмом уровня наклона.
Лазерный нивелир

В строительстве все более набирает популярность лазерный нивелир. Применяется во всех направлениях, от заливки бетона до необходимости ровного вывешивания полок.

Составляющие конструкции лазерный излучатель, с помощью него луч находит центр, позиционируется на плоскости.

Для чего нужен нивелир

Спектр действий, проводимых нивелиром, очень высок. Устройство различается по конструкции и параметрам, для геодезических работ применяются оптические модификации приборов. В строительстве, при монтажных работах широкое распространение получили лазерные модификации измерительных приборов. Функционал не требует последующих расчетов и разметки территории, конструкцией может пользоваться даже непрофессионал.

Основное назначение нивелира:

  • Разметка строительной площадки для возведения фундамента проектируемого объекта.
  • Любые измерения на территориях, где планируется высадка деревьев или цветов, а также монтаж заборов, пристроек и теплиц.
  • Площадки и тротуары могут быть расчерчены на территории нескольких десятков метров вперед, что позволяет подсчитать расходы материала.
  • Производятся землеустроительные мероприятия.

Процесс разметки пола в строительстве

Модификация строительного нивелира применяется при крупном ремонте или возведении здания. Для чего нужен нивелир – сокращение времени на разметку, а также поиск неровностей. Строительные разновидности применяются:

  • когда прокладываются магистрали коммуникаций, это могут быть трубы, канализация, электропроводка и прочее;
  • горизонтальный пол, ровные стены, перегородки необходимы при любом качественном ремонте, нивелир помогает вычислить параметры;
  • производится монтаж плинтусов, натяжных, подвесных конструкций на полотке здания;
  • монтаж мебели встроенного типа, установка рам, дверей в помещениях.

Процесс измерения высоты холма

Время на отделочные, монтажные работы значительно сокращается с использованием цифрового устройства.

Существуют модификации, которые могут сохранять информацию на различных носителях, они легки в эксплуатации и установке, устойчивы к внешним факторам.

Виды нивелиров

Основные различия механизмов классом точности, принципом работы. Существую различные виды нивелиров, которые служат для разметки местности, монтажных, а также при строительных работах.

Разновидности нивелиров

  1. Геометрические приборы построены процессом излучения визирующего луча, произведенного в горизонтальном положении, что дает возможность измерить разницу между точками на местности. Разметка, местоположение точек указывается специализированными рейками, геометрическое нивелирование может быть использовано простым и сложным способами. Сложные работы подразумевают последовательно заменяемые точки при использовании прибора.
  2. Оптико – механические геодезические нивелиры определяют параметры точек с помощью света, совокупностью с заранее расставленными контрольными приборами. Оснащен прибор оптической трубой, расчет параметров производится визуально, что требует определённой подготовки.
  3. Теодолитные или тригонометрические механизмы работают за счёт наклонного луча, позволяют вычислить превышения между метками плоскости. Расчет параметров производится по специальной формуле, данные метод считается не точным при пересеченных местностях, на большом расстоянии.
  4. Гидростатические приборы работают за счёт нескольких сосудов с жидкостью, соединённых парой. Процесс измерения происходит наполненными трубками с жидкостью, соединенными между собой шлангом или трубой. При отклонении по высоте количество вещества в сосуде одной из емкостей будет больше. Метод определения высотных разниц достаточно точный, но ограничен длинной шланга или трубы.
  5. Цифровые приборы модификация лазерного типа, которая имеет повышенный функционал. Основываясь на данных излучателя, процессор обрабатывает информацию, выводит в цифровом виде. Показания возможно сохранить, скинуть на внешний носитель.
  6. Лазерные приборы считаются высокоточными, способны проецировать луч к различным поверхностям. Различные модификации позволяют работать с плоскостями при тяжелых условиях.

Некоторые виды измерений проводятся с помощью эхолотов, барометров, стереоскопов. Данные приборы требуют особых навыков при эксплуатации, точных расчетов. Строительный нивелир получил широкое распространение в виде цифрового устройства, цена высока, но предоставляется возможность производить измерение самостоятельно.

Классы точности нивелиров

Классификация по точности подразумевает использование на определенных местах работы. Существует три основные категории:

  • Технические устройства, допустимая квадратичная ошибка которых варьируется от 2 до 10 мм на 1 км двойного хода луча. Данные приборы используются для определения высотных параметров рельефа, привязки к определенным точностям.
  • Высокоточные, квадратичная ошибка на 1 км хода допустима в пределах от 0,2 до 0,5 мм. Применяются в строительных работах, небольших помещениях. Результат наиболее точен по сравнению с техническими конструкциями.

Нивелиры применяются во всех отраслях, где важно идеальная поверхность по каждой из плоскостей. Оборудование позволяет установить необходимый уровень наклона к сооружению или предмету.

Достоинства современных нивелиров

Человечество освоило измерительный инструмент во времена Древнего Египта, принцип действия с тех пор практически не изменился. Современные приборы отличаются повышенной точностью, различными характеристиками, что позволяет использовать их при строительстве различных объектов. Различная функциональность позволяет подобрать аппарат по параметрам, необходимым к использованию. Основные требования при подборе инструмента:

  • устойчивость к воздействию внешних факторов;
  • сохранение информации внешними носителями позволит проводить действия без задержек при перемещении компонентов;
  • эргономичная конструкция, малый вес;
  • наименьшая цена по отношению к требуемым показателям, простые эксплуатационные качества.

Правильно подобранный инструмент позволит грамотно разметить площадь для возведения и монтажа требуемых конструкций.

Оптические нивелиры в чем их преимущество

Призменные или оптические модификации применяются к разметке территории, считаются наиболее популярными устройствами. Конструкция состоит из основания оптического устройства и подставки.

Замеры производятся ручным способом, существует возможность регулировать параметры:

  • фокус окуляра;
  • регулировка положения зрительной трубы;
  • фиксирование положения;
  • выравнивание положения по отношению к плоскости.

Использование оптического прибора не представляет труда, однако замеры производятся подготовленным оператором. Действия производится несколькими операторами, один из которых производит фиксирование рейки с делениями каждые 1 см, второй производит непосредственные замеры, заносит сведения в журнал.

Измерение оптическим нивелиром

Оптические конструкции разделены несколькими классами, которые определены нивелирной сетью РФ:

  1. К первой категории относятся приборы с наименьшей погрешностью. Эффект реализован результатом прямого и обратного отображения к встроенной зрительной трубе. Использование происходит при геодезических работах, где необходимы точные замеры, расчет показателей.
  2. Погрешность устройств категории второго класса находится на необходимом уроне, по стандартам ГОСТ. Конструкция включает встроенный компенсатор и прямое отображение. Нивелиры с такими характеристиками не используются замерами на дальние расстояния.
  3. Технические подходят к третьему классу, имеют один из измерительных приборов. Инструмент используется вдали от электросети, не повредив к окружающим условиям.

Лазерные нивелиры следующая ступень развития техники

Нивелирные механизмы получили широкое распространение при строительных работах, благодаря лазерному устройству. Проецирование производится излучателем, который является составляющей частью конструкции. Полностью освоенная функциональность прибора позволит в кротчайшие сроки выполнять поставленные задачи.

Использование портативного лазерного нивелира

Лазерные приборы подразделяются несколькими категориями, в зависимости от типа действий:

  1. Ротационный аппарат, оборудованный вращающейся головкой. Верхняя часть крутится со скоростью 600 об/мин, два лазера позволяют спроецировать луч на 360 градусов по всей оси. Скорость меняется для достижения лучшего отображения на поверхности. Данное устройство распространено в использовании при монтаже окон, дверей и отделки помещений.
  2. Точечные конструкции применяются при отделке потолка или стен. Проецирование во всех точках плоскости позволяет работать во всех категориях помещений.
  3. Линейные модификации работают путем построения линии, в дальнейшем по которой производится разметка и монтаж предметов.
  4. Комбинированные типы позволяют производить несколько вариаций линий. Цена установлена выше конкурентов, однако возможно проецировать наклонную, отвесную и линии в различные стороны. Работа лазера может быть выбрана в зависимости от необходимого режима, точечно или линейно.
  5. Профессиональные геодезисты используют построители плоскостей. Дорогое устройство применяется для проектирования точек зенита, надира поверхности, определения разницы в высоте предметов.

Строительные нивелиры используются при отображении перпендикулярных линий, применяются с укладкой паркета, поклейкой обоев и т.д.

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм. В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния. Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта.

Работа с нивелиром: разновидности и использование, правила работы

Работа с нивелиром – удел геодезиста, такой инструмент позволяет произвести нивелирование, то есть определить разность между точками на поверхности земли относительно нулевой отметки, другими словами – превышения на поверхности.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу.

Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже.

Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке.

Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры.

Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей.

Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Работа с нивелиром математического типа

Принцип работы нивелира тригонометрического типа основывается на измерениях наклона визирных линий с каждой точки. При работе с данным инструментом определяются превышения между точками, а также важно измерить при расчете и вертикальные углы.

При тригонометрическом нивелировании определяются с одной станции почти любые возвышения между точками, которые имеют хорошую видимость.

Точность расчета может ограничиваться только влиянием оптических преломлений и уклонений на отвесных линиях, особенно если это горные местности.

Определять превышения нужно по измеренным углам, которые вышли между линиями, полученным с помощью теодолита визированием двух точек, разницу между которыми и ищут.

Работа с геометрическим нивелиром производится не только с самим прибором, но и с рейками.

При работе таким приспособлением получают результаты измерений за счет разности между красными и черными отметками, значения которых берутся с рейки, расположенной горизонтально.

Это самый простой метод, расчет можно легко произвести, находясь в одной точке и при условии, что превышение будет не больше длины самой рейки. Измерять поверхность таким нивелиром в горной местности не получится, расчет не будет точным и эффективным.

Превышение таким инструментом определяется визированием горизонтальных лучей (совмещением линий на шкале инструмента и на горизонте или предмете, по которому ведется замер), а вычисление производится за счет разности высот, указанных рейкой.

Точность такого нивелирования составляет от 1 до 2 мм (если это технический расчет) и до 0,1 мм (для измерений 1 класса).

Назначение нивелира – как работают простые законы физики?

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды.

Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели.

Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы.

А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры относятся к самым точным. На сегодняшний день это наиболее востребованные приборы. Их предназначение – производить расчеты, где требуется техническая точность, геометрическое фиксирование результатов.

Система оптических нивелиров заполнена азотом, это помогает предотвращать образование конденсатов. Также в них установлены призмы, чтобы улучшить видимость «пузырьков» на круглом уровне.

Для того чтобы обеспечить прибор быстрой предварительной наводкой на поставленную цель, в прибор встроен диоптрический визир.

Нивелир защищен от повреждений за счет прочного металлического корпуса. Прибор такого типа удачно подойдет не только для плоских, но и для куполообразных штативов.

Лазерные нивелиры необходимы для работ не только внутри помещений, но и снаружи, при строительстве и ремонтных работах. Особенность таких приборов заключается в образовании видимых лазерных поверхностей.

Точность измерений приборов такого типа увеличивается за счет использований лазерных приемников.

Это один из нивелиров, который идеально подходит для измерений точек на одинаковых высотах.

Если прибор оснастить призмой и приспособлениями для креплений, то его вполне можно использовать не только для кругового нивелирования бордюров, но также для облицовывания стен или подвесных покрытий для потолков.

Такое оснащение есть у современного лазерного нивелира Stabila. Поворотная призма позволяет свободно поворачивать инструмент и измерять точки поверхности в круговом направлении.

Как работать с нивелиром – сложно ли быть геодезистом?

Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия.

Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине.

Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны.

Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны.

Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты.

В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.

Источник: http://www.emomi.com/princip-raboty-nivelirom-naznachenie.html

Оптический нивелир: основы работы и настройка своими руками

  Главная Блог Оптический нивелир: основы работы и настройка своими руками aspect 26 июля 2019

   Нивелир вопреки распространенному мнению очень прост в использовании. Об устройстве, начальных основах применения и полевой проверке прибора — наша заметка ниже.

Купить нивелир можно в нашем магазине посетив его лично или заказав доставку.Если Вам требуется поверка и ремонт нивелиров — к вашим услугам наш сервисный центр!

Что такое нивелир и как он работает?

   Оптический нивелир является одним из самых простых в конструкции и эксплуатации измерительных приборов. В соответствии с его названием, он служит для нивелирования — определения разности высот между несколькими точками земной поверхности.   Основным элементом конструкции нивелира является оптический блок, то есть зрительная труба. Она состоит из линзы, объектива, фокусирующей трубки и окуляра с нанесенным на него крестом сетки нитей.

    Компенсатор является очень важным компонентом нивелира, его задача — исправить ход луча света, попадающего в объектив. Или проще говоря — компенсатор удерживает визирную ось в горизонтальном положении.

   Большинство нивелиров имеют магнитный демпфер компенсатора . Проще говоря, это маятник, который движется между двумя магнитами. Также есть компенсаторы с воздушными демпфером. Воздушные компенсаторы как правило используются на более дешевых приборах.

Их основные недостатки: длительное время стабилизации и деликатная конструкция, менее устойчивы к повреждениям, чем магнитные компенсаторы.

Компенсатор имеет ограниченный диапазон действия (обычно несколько градусов), поэтому перед началом измерений нивелир должен быть отгоризонтирован с помощью установочных винтов в трегере и круглого пузырькового уровня. Эта операция выполняется после установки прибора на геодезический штатив .

От чего зависит точность и качество нивелира?     Вопреки распространенному мнению, не только увеличение зрительной трубы является ключевым параметром оптического нивелира, а так же диаметр объектива оказывает большое влияние на качество изображения.

Диаметр объектива — важнейший оптический параметр нивелира. Он определяет диапазон увеличения, разрешение прибора, то есть качество изображения, диапазон наблюдения, поле зрения. Чем больше диаметр линзы, тем лучше визуальное изображение выравнивающего стержня в окуляре, и, следовательно, наблюдение может быть выполнено с большей точностью.

Увеличение зрительной трубы — зависит от диаметра объектива и используемой линзы. Увеличение обычно колеблется от 20 до 32х. Чем выше значение увеличения, тем больше увеличение изображения пятна, видимого в окуляре телескопа. Для строительных работ достаточно нивелирующих инструментов с телескопами с увеличением 20, 22 и 24. Инструменты с лучшим телескопом чаще всего используются геодезистами.Поле зрения — информирует вас о длине участка рейки, расположенного в 100 м от станции нивелирования, которая будет видна в окуляре.Яркость объектива — параметр, редко предоставляемый производителями измерительной техники. Это зависит от конструкции оптической системы и качества используемых в ней компонентов. Более высокая яркость объектива позволяет проводить точные измерения уровня в более сложных условиях освещения.Минимальное фокусное расстояние — наименьшее расстояние выравнивателя от точки измерения, из которой изображение пятна, видимого в окуляре, будет «резким».    Качество изображения и соответственно удобство работы зависит от совокупности факторов и диаметра объектива и увеличения телескопа.

Какие аксессуары необходимы для нивелира?   Нивелир без дополнительных аксессуаров похож на автомобиль без колес — красивый, но при этом не ездит. Сам инструмент в без аксессуаров использовать нельзя.

    Штатив — часто называют треногой. Под технический нивелир достаточно использования алюминиевого штатива. Он легкий, устойчив к погодным условиям, удобен в транспортировке и долговечен. Для современных приборов  он должен иметь 5/8-дюймовый винт — это стандартное крепление оптических нивелиров и других измерительных приборов.

   На рынке есть штативы с плоской или сферической головкой. Последний позволяет быстро выравнивать прибор без необходимости точной регулировки ножек штатива. Опытные пользователи на шаровой головке могут выровнять инструмент, не используя регулировочные винты в трегере.

   Нивелирная рейка, наиболее популярными на данный момент являются алюминиевые телескопические рейки. Деревянные рейки время от времени используются в строительных и геодезических изысканиях.

Алюминиевые рейки различаются по длине (от 3 до 7 м) и, следовательно, по количеству сегментов. Сегменты основаны на принципе телескопа. Сложенный участок имеет длину чуть более 1 м и его легко транспортировать.

Алюминиевые рейки имеют геодезическое шкалу типа «Е» с одной стороны и стандартное миллиметровое деление с другой.

   Важно, чтобы рейка была снабжен коробкой уровнем для установки. Часто многих пользователи не используют уровень и устанавливают рейку вертикально «на глаз». Однако что неправильная установка рейки очень сильно влияет на конечную точность нивелирования.

С чего начать работу с нивелиром?   Правильному нивелированию должно предшествовать несколько подготовительных действий.  Нивелир обычно устанавливается на  штатив с тремя ножками (предпочтительно из алюминия или фиберглас, потому что они легкие и долговечные).

на устойчивое основание и вставляется в горизонт регулированием ножек штатива и подъемных винтов нивелира (для контроля используется круглый пузырьковый уровень).   Компенсатор же отвечает за точное выравнивание.

Это автоматическая маятниково-магнитная система, которая корректирует ход луча света, поступающего в телескоп на постоянной основе, и благодаря этому позволяет выполнять выравнивание даже с вибрирующим штативом.

Часто начинающие пользователи испытывают затруднения при выравнивании нивелира с помощью регулировочных винтов в трегере. Лучший и самый быстрый способ — использовать два винта.

    Установите нивелир так, чтобы его зрительная труба была перпендикулярна линии, соединяющей два винта, с помощью которых будем устанавливать нивелир. Поворачивая оба в противоположных направлениях быстро приведем пузырь к середине. Третим винтом по необходимости приведите пузырек в центр капсулы.

Основы определения разницы высот с помощью нивелира     Рассмотрим простое определение разницы в высоте между противоположными точками.

Пользователь видит в окуляр сетку нитей: это четыре штриха — одна вертикальная и несколько горизонтальных.

Почему несколько горизонтальных, ведь одного — среднего было бы достаточно? Однако, основываясь на показаниях, сделанных с двумя крайними горизонтальными штрихами — вы можете легко рассчитать расстояние, на котором рейка находится от нивелира.

   После установки нивелира на штатив и его выравнивания, помощник вертикально устанавливает рейку (ему поможет уровень, прикрепленный к ней) в точке A. Наблюдатель осуществляет точное прицеливания с помощью винта горизонтального круга и фокусирует изображения с помощью фокусирующего винта и в окуляре выполняет чтение отметки O1.

   В точке A мы имеем: 24 (потому что тире выше 24, но ниже 25), 6 (шестой сантиметр), 5 (пятый миллиметра сантиметра). Получаем показание отметки O1 — 2465 мм . Это расстояние от середины штрихов до точки, на которой стоит рейка.

   В точке B, в свою очередь, мы получили показание O2 — 2045 мм . Для расчетов предположим, что точка А имеет высоту 0 м, и мы будем использовать формулу: HB = HA + O1 — O2 HB = 0 м + 2,465 м — 2045 м = 0,42 м.    Это означает, что точка B находится на 42 см выше точки A.

Как измерять расстояние с помощью дальномерных нитей нивелира?   Расстояние между нивелиром и рейкой можно приблизительно измерить с помощью инструмента нивелира. Вам не нужно использовать дополнительные дальномеры или измерительные ленты . Для этого используются две дополнительные горизонтальные линии пересечения нити.

Чтобы рассчитать расстояние положения выравнивателя от рейки, прочитайте показания рейки на верхнем и нижнем штрихе. Итак, мы имеем:Считывание по верхнему штриху В = 2539 мм.Считывание нижнего штриха Н = 2390 мм.Для расчета расстояния мы будем использовать формулу:D = (В [мм] — Н [мм]) x K (k — постоянная умножения нитяного дальномера, обычно 100)

D = (2539 мм — 2390 мм) х 100 D = 14 900 мм = 14,9 м.Для чего горизонтальный круг с отметками на оптическом нивелире?

   Горизонтальный лимб используется для расчета угла поворота прибора при измерении. Лимб используется при нивелировании полярным методом, но стоит отметить что точность отсчетов невысокая. Горизонтальный лимб с делением на 360 и 400? В чем разница?В 90% случаев при покупке нивелира пользователи не обращаются внимание на горизонтальный лимб. Им он не пригодится или используют в единичных случая как вспомогательный инструмент.

   В оставшихся случаях — следует обратить на него внимание. Разметка лимба может быть выполнена в градусах и градах . Работа в градусах (шкала до 360) привычнее для ориентрования геодезисту. Грады (шкала до 400) удобнее в расчетах и использовании рядовому пользователю. Плюсы прибора с разметкой градах:

• грады имеют десятичное деление, естественное для калькуляторов и компьютеров• расчеты выполняются быстро, даже в памяти, без необходимости какого-либо преобразования или преобразования

• использование града исключает риск ошибок вычислений из-за разделения шага на 60 минут (секунд) и 3600 градусов (секунд).

Как самостоятельно проверить нивелир и подготовить его к работе?    Мало толку от качественной оптики нивелира или его высокого стандарта по пыле- и влагостойкости, если прибор вышел из строя и результаты измерений неверны.

  Каждый производитель измерительной техники перед выпуском товаров на рынок проводит контроль и настройку. Тем не менее, даже путешествие на машине из офиса продаж на стройплощадку может привести к тому, что инструмент станет неточным в результате сотрясений.

Кроме того, перепады температур, внутренние напряжения материала, из которого сделан нивелир — это факторы, которые вызывают формирование инструментальных погрешностей.    На самом деле оптических нивелиров очень просты в конструкции приборов и редко подвергаются самопроизвольным сбоям.

Поломка нивелира обычно это результат падения. По правилам перед каждым нивелированием мы должны проверять 3 наиболее важных геометрических условия. Но в большинстве случаев нивелир работает в течение нескольких лет без надлежащего технического осмотра.

Если мы не можем позволить себе простои из-за обслуживания приборов — стоит знать несложную процедуру контроля и время от времени проверять его состояние самостоятельно? Тем более производители в комплекте с инструментом продают набор инструментов для юстировки.

В рамках полевого выпрямления мы проверяем три геометрических условия, которым должен соответствовать выравниватель:• Основная плоскость пузырька круглого уровня pg должна быть перпендикулярна главной оси vv выравнивающего устройства.• Горизонтальная линия прицельной сетки должна быть перпендикулярна главной оси vv.

• Визирная ось cc должна быть горизонтальной в диапазоне действия компенсатора.

    Перед началом юстировки проверьте работоспособность механических компонентов нивелира. Внимательно посмотрите на винты трегера, горизонтальные винты, фокусирующий винт и окуляр, оцените их на предмет плавной работы и наличия нестандартных зазоров.

Стоит несколько раз повернуть инструмент, установленный на штативе и убедиться, что механизм главной оси механизма не поврежден. Только если все механические компоненты нивелира находятся в рабочем состоянии, вы можете приступить к проверке устройства.

Этап 1: Поверка круглого уровня

Проверка и выпрямление перпендикулярности основной плоскости пузырькового уровня к главной оси нивелира.Выровняйте инструмент на штативе с помощью винтов и контролируя процесс по круглому уровню.

Поверните нивелир на 180 ° и посмотрите, не вышел ли пузырь из кольца уровня. Если нет, то уровень установлен правильно. Если уровень вышел за границы кольца — требуется исправление.

Мы делаем это как с помощью регулировочных винтов трегера, так и с помощью установочных винтов уровня.

   Отклонение пузырька на половину ошибки устраняется поворотом винтов трегера в противоположном направлении. Вторая половина той же ошибки устраняется с помощью регулировочных винтов уровня. Проверяем правильность исправления поворотом на 180 градусов. При необходимости повторяем корректирующие действия.

Этап 2: Проверка вертикальности сетки нитейКонтроль можно проводить двумя способами

1. Сфокусировавшись нивелиром на отвес легко можно определить вертикальность сетки нитей. Совпадает ли она с вертикальной линией отвеса или нет. При необходимости выполняется регулировка винтами по отвесу как по эталону.

2. Одним краем горизонтальной линии сетки нитей наводимся на точку на стене, плавно поворачиваем нивелир в горизонтальной плоскости. Если сетка нитей настроена верно — точка будет находится на другом конце горизонтальной линии. Данный способ контроля отвеса не требует, но менее пригоден для регулировки отклонения.

Этап 3: Проверка работоспособности компенсатора

    Если при повороте прибора гудит, стучит, … Это шанс, что компенсатор в нивелире еще может быть исправен. Если при осторожном встряхивании инструмента или постукивании по корпусу слышен звон и изображение в окуляре вибрирует — скорее всего, компенсатор работает правильно.

Если во время этого теста крест не вибрирует, это может означать, что маятник завис или механизм поврежден более серьезно. Тогда, к сожалению, нас ждет посещение сервиса, и дальнейшая процедура настройки на месте невозможна.  По поводу ремонта нивелира предлагаем услуги нашего сервисного центра.

Производим ремонт оборудования любой сложности, диагностика бесплатно.

Если компенсатор функционирует, второй тест этого параметра состоит в проверке диапазона действия.

  • Установите прибор на штатив и на расстоянии 30-50 м установите вертикально рейку.
  • Выровняйте прибор и измерьте O1.
  • Наклоните сферический пузырек пузырька к четырем крайним положениям, и каждый раз мы читаем O2, O3, O4 и O5 на рейке.
  • Если все показания O1-O5 не отличаются друг от друга более чем на 1 мм (ошибка считывания), это означает, что компенсатор работает корректно во всем диапазоне значений.

Этап 4: Поверка горизонтальности визирной оси

Проверка и исправление горизонтальной установки оси в области действия компенсатора. Проверка и исправление горизонтального выравнивания визирной оси является наиболее трудоемким этапом. Также необходимо иметь две нивелирных рейки и установить их друг от друга и вертикально на расстоянии не менее 30 метров. Поставить прибор посередине между рейками и вычислить превышение между точками.

Возьмем для примера:отчет по рейке A = 1.787м,отчет по рейке B = 1.632м,превышение (Δh) в этом случае будет: Δh = А–B = 0.155м. с Переставить штатив с прибором ближе к точке А и, взяв отчет по этой же рейке (для примера 1.

509м), вычислить теоретический отчет по рейке B (отчет по рейке А – Δh). В нашем примере теоретический отчет по рейке В = 1.509м – 0.155м = 1.354м.    Взяв отчет по рейке В сравнить его с теоретическим.

Если разность между отчетами превышает 1-3 мм, необходимо выполнить настройку.

Отверните защитную крышку окуляра (или откройте заглушку в нивелирах Sokkia) и с помощью юстировочной шпильки / отвертки  / шестигранника из комплекта прибора поворачивайте винт до тех пор, пока отчет по средней горизонтальной нити не станет равен теоретическому (1.354м). После чего необходимо повторить поверку.

Свяжитесь с нами, если у Вас есть вопросы по обслуживанию или приобретению оптического нивелира:

Вверх

Источник: https://www.aspector.ru/blog/opticheskiy-nivelir-osnovy-raboty-i-nastroyka-svoimi-rukami/

Для чего нужен нивелир на строительной площадке? Виды, отличия и пошаговое руководство по работе с ним, способы нивелирования

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

  • штатив;
  • мерная рейка;
  • отвес с нитью;
  • планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

  • Нивелирование поверхности производят для получения точного топографического плана местности.
  • Целью измерения является изучение рельефа, сопоставление высот отдельных точек.
  • По методам производства работ классифицируют следующие виды нивелирования:
  • геометрическое;
  • тригонометрическое;
  • физическое;
  • автоматическое;
  • стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

  • нивелирование поверхности по квадратам;
  • нивелирование рельефа по магистралям и параллельным линиям;
  • нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

  • оптические, или оптико-механические;
  • лазерные;
  • цифровые.

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу, вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные.

Работают вдвоём – один человек держит рейку, второй снимает показания.

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

Лазерные

Лазерные нивелиры отличаются видимым лучом света, излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

  • позиционные, луч проходит через призму;
  • ротационные, в основе луча лежит линза.

Ротационные нивелиры считаются профессиональными инструментами, имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования.

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках. При поддержке работы удалённого управления допустимо работать одному.

Цифровые

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа, отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память, высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

Как работать нивелиром правильно?

Существует два способа ведения работ:

  • «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
  • «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Результаты измерений записываются.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

  • точность измерения ±0,3 мм/м и выше;
  • дальность с работы с приёмником 40-60 м;
  • проецирование горизонтальных, вертикальных плоскостей, прямых углов;
  • средний угол развёртки;
  • работа от аккумулятора;
  • умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

  • точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
  • работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
  • высокий класс защиты от пыли и влаги;
  • устройство дистанционного управления;
  • лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Полезные видео

Подготовка, приведение прибора в рабочее положение: Учебное видео по устройству нивелира Н-3, принцип работы и снятие отсчетов, смотрим:

Оптический нивелир — незаменимый помощник на строительной площадке, посмотрите, как с ним работают специалисты:
Что такое нивелир, как и где используется:
Умение работать нивелиром повышает точность и качество строительных работ, экономит время и материалы. Есть вопросы или не согласны с точкой зрения автора? Высказывайтесь в х.

Источник: https://DomaVlad.ru/instrumenty/nivelir.html

Как работать нивелиром

Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство.

При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.
Содержание:
1. Устройство нивелира.
2. Дополнительные приспособления и инвентарь.
3. Принцип действия нивелира. Установка прибора.
4.

Определение превышения точек.
5. Перенесение отметки.
6. Нивелир, рэпер и балтийская система высот (видео).
7. Оптический нивелир и его возможности (видео).
8. Устройство нивелира: взятие отcчётов (видео).
9. В заключение.

Видео-версия статьи

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.
  • У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.
  • С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.
  • Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

  1. Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.
  2. Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора.

Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

  • Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.
  • Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине.

Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Рекомендую:  Вопрос: Как изготовить винтовую сваю для забора?

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт.

При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.

) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров.

Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша.

Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет.
Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

Нивелир, рэпер и балтийская система высот

Оптический нивелир и его возможности

Устройство нивелира: взятие отcчётов

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Источник: https://chonemuzhik.ru/kak-rabotat-nivelirom.html

Как пользоваться нивелиром – инструкция по измерению + видео

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения).

На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства.

Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Что означает уровень?

  • Уровень (существительное)

    линия или поверхность, к которой в каждой точке перпендикулярна вертикальная линия или отвес; линия или поверхность, которая везде параллельна поверхности стоячей воды; — это истинный уровень, и это кривая или поверхность, на которой все точки одинаково удалены от центра Земли, или, скорее, было бы так, если бы Земля была точной сферой

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. Л.уровень libella, уровень воды, уровень отвеса, тускл. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (существительное)

    горизонтальная линия или плоскость; то есть прямая линия или плоскость, которая касается истинного уровня в данной точке и, следовательно, параллельна горизонту в этой точке; — это очевидный уровень в данной точке

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм.фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (существительное)

    приблизительно горизонтальная линия или поверхность на определенной высоте или расстоянии от центра Земли; as, подняться с уровня берега на уровень плато, а затем спуститься до уровня долины или моря

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм.фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (существительное)

    отсюда, образно говоря, определенная должность, ранг, стандарт, степень, качество, характер и т. Д., Задуманные как в одной из нескольких плоскостей разной высоты

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Либелла.]

  • Уровень (существительное)

    равномерный или средней высоты; нормальный самолет или высота; состояние, соответствующее законам природы или обеспечивающее ровную поверхность; as, движущиеся жидкости ищут уровень

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (существительное)

    инструмент, с помощью которого можно найти горизонтальную линию или отрегулировать что-либо относительно горизонтальной линии

    Этимология: [OE.уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (существительное)

    измерение разности высот двух точек с помощью уровня; as, чтобы взять уровень

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень.Ср. Librate, Libella.]

  • Уровень (существительное)

    горизонтальный проход, штольня или штольня в шахте

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (прил.)

    четный; плоский; не имеющий части выше другой; иметь или соответствовать кривизне, которая принадлежит невозмущенным жидким частям земной поверхности; as, поле уровня; уровень земли; ровная поверхность пруда или озера

    Этимология: [OE.уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (прил.)

    , совпадающий или параллельный плоскости горизонта; горизонтальный; as, телескоп теперь имеет уровень

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень.Ср. Librate, Libella.]

  • Уровень (прил.)

    даже с чем-либо еще; такой же высоты; на той же линии или плоскости; на той же основе; равной важности; — затем идет с, иногда до

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (прил.)

    просто; непосредственный; Чисто; open

    Этимология: [OE.уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (прил.)

    хорошо сбалансирован; четный; просто; устойчивый; беспристрастный; как, голова уровня; понимание уровня. [Colloq.]

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень.Ср. Librate, Libella.]

  • Уровень (прил.)

    четного тона; без восходящего или нисходящего перегиба

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (глагол)

    для создания уровня; сделать горизонтальным; довести до состояния ровной линии или поверхности; следовательно, сделать ровным или ровным; как выровнять дорогу, прогулку или сад

    Этимология: [OE.уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (глагол)

    для понижения уровня; свергнуть; упасть; свести к ровной поверхности; понизить

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень.Ср. Librate, Libella.]

  • Уровень (глагол)

    привести в горизонтальное положение, как ружье; следовательно, указать при прицеливании; целиться; направить

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (глагол)

    в переносном смысле, чтобы привести к общему уровню или плоскости в отношении ранга, состояния, характера, привилегий и т. Д.; as, чтобы выровнять все звания и положения мужчин

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (глагол)

    для настройки или адаптации к определенному уровню; as, чтобы выровнять замечания к способности детей

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм.фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (глагол)

    быть уровнем; быть на одном уровне с чем-либо или на равных с ним; следовательно, согласиться; Соглашаться; соответствует

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

  • Уровень (глагол)

    для прицеливания ружья, копья и т. Д., по горизонтали; следовательно, прицеливаться или наводить оружие прямо на метку; рис., направить взгляд, разум или усилие непосредственно на объект

    Этимология: [OE. уровень, livel, OF. livel, F. niveau, fr. L. libella уровень, уровень воды, уровень отвеса, разм. фунта либра, мера для жидкостей, баланс, водное равновесие, уровень. Ср. Librate, Libella.]

    • Что такое поддержка уровня 1, 2 и 3?

    L1 — Первая линия поддержки: служба поддержки по телефону или служба поддержки

    На этом уровне поддержки поступают входящие запросы по таким каналам, как телефон, веб-формы, электронная почта, чат или другие средства, в соответствии с документированным соглашением с Клиентом.Поддержка L1 обычно включает лиц с очень ограниченными техническими знаниями. L1 поддерживает журналы, категоризацию, определение приоритетов, отслеживание и маршрутизацию (i) инцидентов, о которых сообщают пользователи, или (ii) сигналов тревоги, поданных инструментами мониторинга. L1 предназначен для того, чтобы первым подтвердить инцидент. Поддержка L1 отслеживает заявки до их успешного разрешения. Инженеры уровня 1 могут реализовать базовые задокументированные задачи по устранению неполадок, следуя рецепту из поваренной книги. Персонал L1 обычно переходит к ресурсу L2 и выполняет задокументированные процедуры эскалации, опять же, как рецепт из поваренной книги.В зависимости от поставщика технические специалисты уровня L1 будут иметь от 0 до 4 лет соответствующего опыта работы. В Appnomic инженеры уровня L1 обычно имеют опыт работы не менее 2 лет.

    L2 — Поддержка второй линии

    У этих технических специалистов больше опыта, чем у технических специалистов уровня L1, и они управляют инцидентами, вызванными L1 или в соответствии с задокументированными сроками SLA (Соглашение об уровне обслуживания). Технические специалисты L2 следуют документированным процессам и рабочим процессам, предоставляемым клиентами или представителями службы поддержки более высокого уровня, поставщиками, менеджментом продуктов и т. Д.Ожидается, что они перейдут в уровни L3, когда документации будет недостаточно для выполнения задач или не решить инцидент. L2 обычно имеют и поддерживают Run-Book, который они могут использовать для немедленных решений. Они сотрудничают с любыми другими группами поддержки или зависимыми группами в случае, если инцидент связан с другим персоналом службы поддержки или внешними поставщиками. Инженеры L2 обычно переходят на ресурс L3 и следуют документированным процедурам эскалации. В Appnomic инженеры L2 обычно имеют 4 или более лет опыта работы на конкретной технологической платформе (например,g., серверы Windows, Oracle Database и т. д.).

    L3 — Третья линия поддержки

    Технические специалисты

    L3 решают обычно сложные или тонкие проблемы. Инженеры L3 участвуют в управлении, расстановке приоритетов, незначительных улучшениях, устранении неполадок, управлении проблемами, анализе стабильности и т. Д. Эти руководители службы поддержки обладают особым глубоким пониманием и опытом в одной или двух технологических платформах (например, администратор базы данных Oracle или Windows Админ). Инженеры L3 действуют на опережение, заранее выявляя проблемы и ища возможности для постоянного улучшения обслуживания.Если исправление связано с серьезным улучшением или разработкой, проблема передается группе инженеров или разработчиков, уровень 4. Инженеры L3 могут иметь root-доступ или доступ администратора к базовым системам. Инженеры Appnomic L3 обычно имеют соответствующий опыт работы 8 или более лет.

    Что такое данные уровня 3? Все, что вам нужно знать · Tidal Commerce

    Если вы когда-либо работали в сфере крупных транзакций между бизнесом (B2B) или между бизнесом и государством (B2G), вы, возможно, слышали об обработке платежей третьего или второго уровня.

    В процессе исследования обработки кредитных карт неплохо потратить несколько минут, чтобы понять, что такое транзакции по кредитным картам первого, второго и третьего уровней.

    Уровень данных транзакции по кредитной карте / скорость

    Каждый уровень транзакции по кредитной карте связан с набором полей данных.

    С каждой транзакцией по кредитной карте приходит некоторое количество вспомогательной информации. Самый простой и распространенный тип транзакции по кредитной карте — это транзакция уровня 1 .Основные поля данных, необходимые для завершения транзакции по кредитной карте уровня 1:

    • Имя DBA продавца
    • Почтовый индекс
    • Сумма операции

    Дополнительная информация, такая как дата и время транзакции, а также дополнительная информация о держателях карты, автоматически записывается банком, но не сообщается явно продавцом, обрабатывающим транзакцию. Все эти три элемента составляют транзакцию первого уровня.

    Транзакция уровня 2 включает те же три поля данных, что и транзакция уровня 1.Кроме того, следующие поля данных необходимы для квалификации транзакции как уровня 2:

    • Сумма налога с продаж
    • Регистрационный номер клиента / код
    • Почтовый индекс продавца
    • ИНН
    • Код меньшинства торговцев
    • Государственный код продавца

    Как видите, транзакция уровня 2 требует значительно большего объема данных, чем уровень 1. Однако большую часть этой информации легко генерировать автоматически с помощью усовершенствованной платежной системы, квалифицируя применимые транзакции для получения преимуществ транзакции уровня 2.(Подробнее об этом позже.)

    Транзакция уровня 3 — это самый высокий уровень данных, включающий в себя максимальный объем информации о транзакции. Помимо всех полей данных, которые составляют транзакции уровня 1 и уровня 2, для транзакций уровня 3 требуются следующие поля данных:

    • Доставка по Почтовый индекс
    • Почтовый индекс места назначения
    • Номер счета
    • Номер для заказа
    • Код товара
    • Товарный код позиции
    • Описание товара
    • Кол-во товаров
    • Единица измерения единицы
    • Количество продленного товара
    • Сумма фрахта
    • Размер пошлины

    Это самый обширный уровень транзакции по кредитной карте, и его требования к полям данных свидетельствуют о типе транзакции, для которой предназначен уровень 3.

    Чтобы транзакция была одобрена крупными компаниями-эмитентами кредитных карт как транзакция уровня 2 или уровня 3, все необходимые поля данных должны быть отправлены вместе с начальной транзакцией.

    Преимущества транзакций уровня 3 и уровня 2

    Транзакции уровней 2 и 3 предоставляют ценные данные как компании-эмитенту кредитной карты, так и покупателю. Значение этих данных позволяет компании-эмитенту кредитных карт снизить оптовую скорость транзакции или обменный курс , связанный с этой транзакцией.

    Точная скидка зависит от уровня транзакции и, в некоторых случаях, от суммы транзакции в долларах. Тем не менее, подача заявки на скидку на транзакцию уровня 2 или уровня 3 во время покупки выгодна для продавца, поскольку экономия более 1% может привести к сотням долларов для крупных транзакций.

    Какие транзакции подходят для уровней 2 и 3?

    Транзакции более высокого уровня данных были введены как способ для обслуживания кредитных карт предлагать скидки при крупных обменах B2B и B2G, которые связаны с большими суммами денег.Часто в этих типах транзакций крошечные изменения обменного курса приводят к огромным изменениям платы за обработку.

    Это отчасти способ для компаний, выпускающих кредитные карты, для стимулирования предприятий к совершению крупных транзакций с помощью кредитных карт по сравнению с другими формами оплаты.

    Принятие транзакций уровня 3, даже с более низкой процентной ставкой, по-прежнему является важным источником дохода для обслуживания кредитных карт. Это в сочетании с ценностью данных о транзакциях более высокого уровня делает скидку достойной предложения.

    Поскольку скидки на транзакции уровня 2 и уровня 3 предназначены для крупных транзакций, многие основные услуги по кредитным картам имеют либо минимальную сумму транзакции, которая должна соответствовать критериям, либо многоуровневую структуру скидок, при которой скидка по обменному курсу увеличивается с размером транзакции.

    Как я могу воспользоваться транзакциями уровня 3?

    Если вы торговец или бизнес-оператор, которому необходимо обрабатывать любые крупные платежи B2B или B2G, скорее всего, вы, вероятно, заинтересованы в получении этих скидок по обменному курсу.

    Если у вас будет всего 100 000 долларов США на крупных транзакциях по кредитным картам в год, это поможет вам сэкономить 1000 долларов на комиссии. Это немалая сумма!

    Сложная часть квалификации для транзакции уровня 2 или уровня 3 заключается в том, что вам необходимо предоставить требуемые данные уровня 2 или 3 во время покупки. Если вы используете базовый терминал для обработки платежей по кредитной карте, у него, вероятно, нет технической возможности запросить эти данные во время покупки и предоставить их компании-эмитенту кредитной карты, обрабатывающей вашу транзакцию.

    Одной из причин, по которой базовые терминалы обработки кредитных карт не могут выполнять эту функцию, является тот факт, что многие поля данных в транзакциях уровня 3 требуют ввода текста — тогда как многие терминалы имеют только цифровую клавиатуру.

    Хотя текстовый ввод возможен с помощью цифровой клавиатуры (помните, как вводить текстовые сообщения с помощью цифровой клавиатуры и T9?), Это долгий утомительный процесс. От любого профессионального предприятия ожидают быстрой оплаты даже при крупных сделках; тратить время на ввод каждого символа для каждого из этих полей просто невозможно.

    Даже с учетом времени и решимости ввести текстовую информацию с помощью 12-кнопочной цифровой клавиатуры, большинство терминалов для обработки кредитных карт не имеют программного обеспечения для поддержки полей данных уровня 3; программное обеспечение или микропрограммное обеспечение (программное обеспечение, которое нельзя изменить) на этих терминалах не может отправлять дополнительные поля данных в компанию-эмитент кредитной карты.

    Решение представляет собой современный терминал для обработки кредитных карт, который может обрабатывать транзакции третьего уровня. Благодаря сенсорному экрану ввода текста и автоматическому заполнению полей данных квалификация ваших крупных транзакций с помощью интеллектуального терминала является быстрым и безболезненным процессом.

    Чтобы узнать больше о том, как Tidal Commerce может помочь вам сэкономить на комиссии за транзакции по кредитной карте, свяжитесь с нами!

    Начать работу с разными уровнями данных? Начать .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
