Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.
Чертеж с размерами дачного туалета

Схема с размерами и проект дачного туалета

Вернуться к оглавлению

Содержание материала

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.

Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.

Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.

Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке

Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно.

Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче

Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

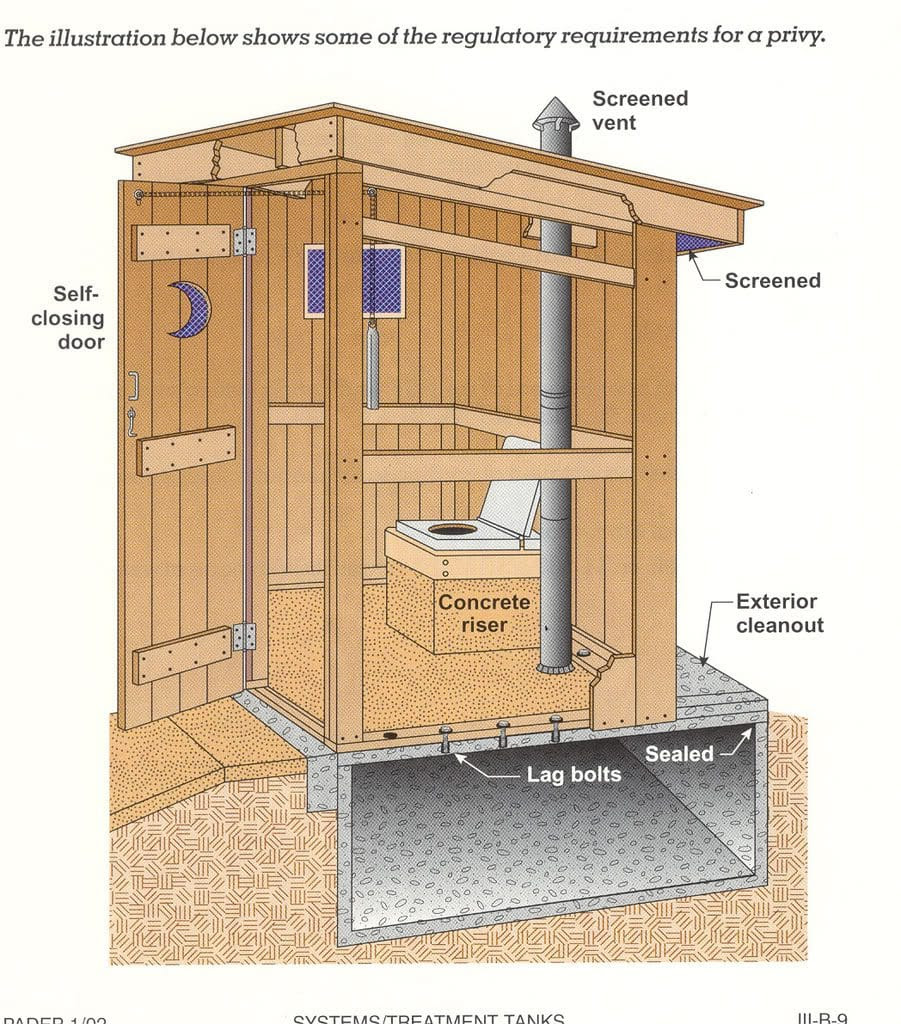

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.
Проект туалета с выгребным резервуаром на даче

Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы.
Варианты размещения туалета на дачном участке
Готовый собранный туалет на даче
Туалет должна находиться в срытом месте за большим строением или в конце участка.
Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева

Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет
Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.
Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
Окончательная отделка уличного туалета
Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей

Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

Чертежи туалетов для самостоятельного изготовления

Размеры дачного туалета, чертежи и правила строительства

Недавно приобретенное загородное владение может еще не иметь ни дома, ни хозяйственных строений. Однако туалет — та единственная конструкция, обойтись без которой сложно даже на первых порах. Представить себе нормальный быт без него невозможно, поэтому задача №1 — обустройство санузла. Комфортным важное помещение можно сделать, если подойти к процессу основательно. Необходимо разработать или найти готовый проект, оценить его со всех сторон, правильно выбрать размеры дачного туалета. Затем изучить особенности строительства и материалы, наиболее подходящие для требовательной конструкции.

Где лучше расположить дачный туалет?

Оптимальное место — угол дачного участка. Хорошо, если он затенен. От границ владения туалет должен находиться как минимум на расстоянии 1 м. Есть и санитарно-гигиенические требования, соблюдать которые надо неукоснительно. От жилых строений туалет, имеющий выгребную яму, должен находиться в 10-12 м, от источника питьевой воды — в 25 м, или еще дальше. Другие минимальные расстояния:

1,5 м — от ягодных кустарников;
4 м — от плодовых деревьев;
8 м — от бани, летнего душа.

Учитывать надо даже те объекты, что находятся на соседних участках. Если в проекте предусматривается герметичный септик, необходимо обеспечить возможность беспрепятственного подъезда ассенизаторской машины. Учитывают также розу ветров, иначе запахи, несущиеся из санузла, могут сильно испортить настроение хозяевам, их гостям и соседям.

Виды и габариты «кабинетов задумчивости»

Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:

Традиционное «деревенское» сооружение, оборудованное выгребной ямой.
«Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
«Пудр-клозет» — санузел с домиком, но без ямы. Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.

Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.

Материалы для строительства и формы туалетов

Необходимо заранее выбрать подходящий материал, а уже после этого этапа делать проект собственноручно или искать подходящий готовый чертеж. Типичные материалы:

Дерево — классический вариант для уличного туалета. Такое строительство не украдет много времени, но древесина требует защиты от влажности и огня.
Кирпич — материал, туалет из которого будет прочным, долговечным, однако такая дачная кабинка нуждается в крепком фундаменте и мастере, что знаком с искусством кладки.
Металл — вариант для тех, кто привык экономить время и деньги. Плюс — легкость строительства. Минус — жара в постройке летом и необходимость внутренней обшивки, если владельцы бывают на даче и в зимний период.

Большое разнообразие видов у деревянных моделей. Самая популярная форма туалета — «скворечник», однако есть и другие, разнящиеся по сложности возведения:

Домик-шалаш

Такая кабинка компактна, экономична. Ее простая геометрическая форма подкупает легкостью строительства, чертеж ее тоже элементарен. Боковые стены по совместительству выполняют функции скатов крыши, строительство надземной части туалета занимают всего несколько часов. На боковые стенки укладывается кровельный материал (например, мягкая черепица). Отделки требуют фасад и задняя стенка конструкции.

Туалет-теремок

У него ромбовидная форма, которая несколько усложняет работу. Для придания сказочного вида используют различные резные украшения. Каркас облицовывают распиленным пополам кругляком, обычными досками внахлест, блок-хаусом либо толстой вагонкой.

Туалет, совмещенный с душем

В этом случае чертеж такого строения — добавление второй аналогичной схемы с одной стороны. При необходимости размеры этой кабинки можно несколько увеличить.

Что учесть на стадии проектирования?

За образец лучше взять наиболее любимый деревянный «скворечник». Если не устраивают стандартные схемы и размеры дачного туалета, то разработка собственного проекта начинается со схемы каркаса. На этом листе сразу указывают габариты, количество стройматериалов, сечение досок и бруса.

При расчете количества облицовочного материала суммируют площади фасада, задней стенки и одной боковой. Последнюю цифру удваивают. Не забывают про разницу высот передней и задней стенок, она обеспечивает уклон. Если в планах оборудование деревянного перекрытия, к расходным материалам прибавляют необходимое, на чертеже также отмечают размеры кровельного листа.

Как высчитать объем выгребной ямы?

Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.

Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м 3 . Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.

Учитывают свойства грунта. Например, глинистый плохо впитывает воду, поэтому нужен больший объем резервуара. Песчаные и рыхлые почвы могут поглотить до 40% стоков в месяц, в этом случае яму можно сделать меньше.

Обустройство ямы для туалетной кабинки

Если есть чертеж, высчитаны оптимальные размеры дачного туалета, определен подходящий объем для котлована, можно приступать к самому трудоемкому этапу — сооружению ямы. Независимо от того, какой вариант выбран (герметичный либо поглощающий), яме необходимы надежные стенки, способные предотвратить просачивание отходов в почву. Есть наиболее распространенные и эффективные способы обеспечить безопасность для окружающей среды.

Бетонные кольца

Достоинства варианта — высокая скорость сооружения наряду с долговечностью такой выгребной ямы. Стыки колец крепят раствором, герметизируют и гидроизолируют. Для работы требуется всего день. Минус — необходимость «ангажирования» спецтехники, сулящей дополнительные расходы.

Монолит

Бетонный монолитный колодец требует гораздо большего времени на обустройства. Кроме раствора нужна опалубка, изготавливаемая из подручных материалов, — листов металла, досок, фанеры и т. д. Необходим армирующий каркас. Заливку рекомендуют выполнять слоями по 500-700 мм, поэтому работы быстро закончить не получится, однако бонус за такой способ — экономия материала на опалубку, большая прочность.

Емкости из пластика

Герметичность и невосприимчивость к влаге — неоспоримые достоинства такой тары. Однако есть и недостаток — гибкость материала. Этот минус устраняют, укрепляя стенки котлована арматурой и раствором, однако лучший вариант — еврокубы, имеющие металлическую обрешетку. Помимо этих емкостей охотно используют пластиковые бочки.

Кирпич

Это лучший вариант, если материал остался после строительства. Такой способ позволяет придать яме любую форму — квадратную, круглую, прямоугольную, а также до миллиметра соблюсти размеры. Прочность стенок обеспечит даже кладка в полкирпича. Герметичность требует отсутствия в ней пустот. На завершающем этапе кирпичную стену оштукатуривают, гидроизолируют.

Строительство «скворечника»

С этапами и их последовательностью лучше познакомиться на примере этой простейшей конструкции. Вникнув в детали, можно «замахнуться» на более сложную форму туалета.

Обустройство фундамента

Оптимальный вариант — столбчатая разновидность. В грунт (глубина — 500-700 мм) устанавливают асбестовые трубы, покрытые слоем гидроизоляции. В них заливают раствор, потом там фиксируют деревянные опоры каркаса, контролируют их по уровню, предупреждая даже минимальное смещение при наборе бетоном прочности.

Каркас

Его делают из бруса 100х100 мм. Материал обрабатывают антисептиками и антипирином либо грунтуют, затем красят. Крепеж — деревянные метизы. Если есть сварочный аппарат, лучше соорудить металлический «скелет». Переднюю пару столбов делают выше задней, она обеспечивает крыше необходимый наклон.

Делают 2 вспомогательные горизонтальные обвязки: на уровне стульчака и для монтажа крыши. Для придания жесткости нужны диагональные брусья, их располагают по сторонам строения. Для формирования дверного проема используют вертикальные опоры и горизонтальную перемычку между ними.

Заключительный этап

В роли материала обшивки выступают доски (300 мм), профнастил, фанера. Монтируют гидроизоляционный слой, укладывают кровельный материал, навешивают дверь, в которой сделано окошко. Занимаются освещением, установкой крышки, сиденья и умывальника.

Последний штрих — устройство вентиляции, если она предусмотрена. Используют пластиковую трубу (100 мм). Ее выводят из ямы, обеспечивая герметичность, крепят с внешней стороны туалета металлическими хомутами. Верхнюю часть, возвышающуюся на 200-500 мм, оснащают дефлектором.

Размеры дачного туалета, чертежи и разнообразные конструкции — тема популярная, поэтому на просторах паутины можно найти, а затем и соорудить, самый оригинальный туалет.

Также вы можете сравнить цены на дачные туалеты:

В видео тоже недостатка нет. Например, этот ролик многим нравится:

Как построить туалет на даче своими руками: чертежи, место, утепление, вентиляция, освещение

Время, проводимое на даче, как правило, отличается сезонным характером и относительной непродолжительностью: обычно это 1-2 дня выходных и, если повезет, часть отпуска в известный период. В таких условиях вопрос комфортного быта если и не уходит на второй план, все равно приобретает несколько иной смысл. Речь сегодня пойдет, как ясно из названия, об уличном туалете — точнее, о его собственноручной постройке.

Туалет на дачном участке, даже если постройка жилого дома еще только в перспективе, должен быть возведен обязательно: потребности человеческого организма не знают бытовых условностей и могут заявить о себе в любой момент, даже если вы наведываетесь всего на пару часов, чтобы прополоть-полить грядки. Именно поэтому на новом участке всегда в первую очередь ставят туалет.

В самых общих чертах уличный туалет представляет собой компактную будку, где человек может не только уединиться, но и надежно укрыться от непогоды, а также некий объем, куда собираются продукты жизнедеятельности организма. Как правило, это обычная выгребная яма, достаточно глубокая и просторная, чтобы как можно реже обращаться за услугами (платными, к стати) ассенизатора.

Дизайн дачного туалета может быть простым или замысловатым

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник»

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш»

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

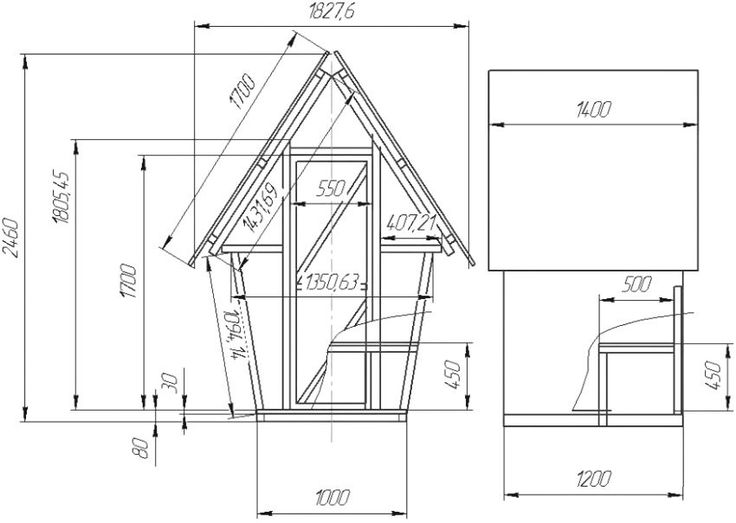

Чертеж туалета «Теремок» с размерами

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы. Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике.

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении

Вид и размеры туалет+душ спереди и сбоку

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Чертеж дачного туалета

Трудно представить нашего человека без дачного участка в пригороде, но еще труднее — дачный участок без обустроенного туалета. Пусть у вас на даче нету дома для проживания, но все-таки, есть необходимость чтобы построить туалет. Даже если Вы приехали на участок на непродолжительное время, для того чтобы поработать, полить землю или отдохнуть, в любом случае вам будет нужен туалет. Инструкция постройки очень простая, и при этом постройка обходится недорого.

Прежде чем начинать строить дачный туалет своими руками фото чертежи нужно найти предварительно, а потом выбирать место под постройку.

Какие действия следует провести для постройки туалета на даче своими руками

Несмотря на первый взгляд, простоту конструкции туалета на дачном участке, он относится к основным постройкам. Самой главной постройкой на участке является санузел, многие подтвердят, что за городом, без него просто невозможно находиться.

Конечно, туалет, который построен на улице ничем не заменит комфортной уборной, он обеспечит лишь некоторые удобства. Но без него невозможно полноценно работать на приусадебном участке.

Санитарные нормы постройки туалета нужно знать и создавать постройку, заданную ими.

Строительство туалета не составляет особой сложности и не требуется привлекать специалистов.

Но в постройки нужно соблюдать некоторые особенности.

Удобное место под постройку туалета. Не удачное место может привести к загрязнению зоны вокруг сооружения, почвы, воды. Поэтому не соблюдение санитарных норм и незнание может привести к проблемам со здоровьем и к привлечению штрафов санитарной службы.
Удостовериться что строительство не создаст неудобства соседям.
Обдумать метод, как будет происходить опустошение выгребной ямы.
Если уровень грунтовых вод высокий, то постройка туалета должна быть хорошо заделана, во избежание загрязнения воды.

Как выбрать и выстроить дачный туалет своими руками фото и какие бывают виды их конструктивного исполнения:

Вариантов для выбора постройки туалета достаточно, но на выбор может повлиять:

Бюджет, выделенный для постройки туалета;
Частота использования данного сооружения;
Уровень высоты грунтовых вод;
Средства, выделенные на ремонт и утилизацию отходов.

Туалет построенный с использованием выгребной ямы

Самыми популярными и наиболее распространенными являются туалеты где основой является выгребная яма. В ней находятся отходы, которые потом впитываются в почву, но иногда все же нужно вызывать машину ассенизаторской службы для очищения ямы. От того насколько глубокая яма для отходов зависит частота очистки и вызова ассенизаторов, но эта процедура может быть очень редкой. В основном проблему утилизации можно решить с помощью земли, щебня, песка которым засыпают яму. После приходится выбирать нужную площадку под постройку.

Туалет можно построить из разных материалов это может быть:

Самой важной частью в постройке являются вентиляция и качество каркасной основы.

Строительство деревянного туалета своими руками, чертежи

Основное предпочтение отдается постройкам из дерева. Стоимость постройки не большая и не требует особых навыков. Деревянный туалет можно построить в стиле бревенчатой избушки или маленького домика. Если чертеж дачного туалета придумать самостоятельно, то можно получить не только нужную, а еще и постройку, которая украсит ваш участок. В качестве отделки можно взять вагонку. Достоинством деревянного туалета является то, что его можно легко переставить на новое место.

Недостатки деревянных построек.

под влиянием солнца древесина деформируется, быстро высыхает и лопается;
выгорание дерева от действия ультрафиолета;
влажность и сырость способствует деформации каркаса постройки;
вследствие сырости образовываются грибки, которые разрушают древесину, и она начинает гнить и выделять неприятные запахи.

Для того чтобы продлить срок службы постройки, ее необходимо обработать специальными средствами в виде пропитки. Дерево можно обработать грунтовкой и покрыть краской.

Строительство туалета из металлопрофиля: фото и характеристика

Для постройки туалета из металлопрофиля нужно построить каркас из древесины.

Можно так же построить каркас из профильных труб, которые можно соединить сваркой, но для этого нужно иметь некоторый навык. Каркас обшивается профильными листами и укрепляется саморезами или заклепками. Недостатком этой конструкции является сильное нагревание на солнце, поэтому желательно найти заранее место в тени. Чтобы туалет не так нагревался и было прохладно внутри, можно использовать для обивки пенополистирольные листы.

Достоинством данной конструкции является защита от влаги, так как металлопрофильные листы покрыты напылением.

Туалет из кирпича своими руками

Постройку из кирпича переместить не получиться, поэтому эта конструкция имеет сложности.

Кирпичная постройка требует еще выполнить перекрытие из бетона. Также нужно заранее продумать способ очистки выгребной ямы. Затраты на строительство такого туалета выше, но это будет уже полноценная постройка, которая не нуждается в ремонте долгое время.

Можно соорудить туалет из того же кирпича что, например, построен гараж или дом. Если строить дачный туалет чертежи размеры подбирать следует сразу перед постройкой конструкции. Это дает возможность вписаться в внешний вид дворика и сэкономить средства на постройку.

Вес этой постройки больше чем деревянный, поэтому под него нужно положить крепкий фундамент. Можно построить фундамент ленточного или столбчатого типа, но ленточный дает ряд преимуществ небольшие затраты земли, уменьшает расход цемента для заливки, безопасность и надежность.

Особенности и виды клозетов без выгребной ямы

Выгребная яма является самым не затратным и простым способом при постройке туалета на дачном участке, но также существует ряд ограничений и условий при установке:

известняковый или сланцевый грунт;
высоко проходят грунтовые воды;
туалетом предполагает пользоваться большое количество людей;

Эти факторы не допускают постройку туалета на основе выгребной ямы на дачном участке, но можно решить эту проблему построив санузел без сточной ямы: люфт-клозет, пудр-клозет, биотуалет или химический.

Люфт-клозет конструкция на основе выгребной ямы, но она герметична. Часто его устанавливают возле стен туалета. Люфт-клозет требует использование услуг ассенизаторов чтобы периодически опустошать яму. Недостаток данного сооружения состоит в том, что в зимнее время его очистка невозможна, для этого требуется подогрев.

Пудр-клозет маленький размер резервуара около 20 л. Это дает преимущество в малом расходе на постройку этого туалета. Его установка необходима если грунтовые воды проходят высоко.

Созданный таким образом дачный туалет своими руками носит название из-за своего принципа действия. Отходы, находящиеся в яме, как бы «припудриваются» с помощью сухого состава. Для засыпания обычно используется торфяно-опилочная смесь или торф. Это способствует избавлению от дурного запаха. Все отходы отправляются в компостную яму для переработки в компост.

Биотуалет – популярный вид туалета среди дачников. У него тот же принцип что и у пудр-клозета- отходы перерабатываются за счет торфяной смеси. Можно также использовать биопрепараты, которые содержат бактерии.

Химические туалеты – в них засыпаются препараты химического воздействия. Не стоит забывать о безопасности при использовании данного препарата. Для этих целей часто используют такие вещества, как хлорная известь, формальдегид, но нужно быть осторожным они очень токсичны.

Как сделать дачный туалет своими руками чертежи

Самым важным требованием к постройке любого туалета является то, чтобы отходы не попадали в грунт. Его постройка возможна только когда уровень воды в грунте составляет более 2,5 м. На выбор места для туалета влияют:

расстояние между туалетом и источником воды, чем дальше, тем лучше ближайшее расстояние 30 м.;
постройку следует строить на отдалении от погребов и подвалов;
здания с домашними животными должны быть не ближе чем 5 м.;
от ограждения до туалета должен оставаться 1м.;
немаловажен выбор материала для строительства уборной;

Варианты постройки туалетов

Бывает несколько видов туалетов в виде скворечника, шалаш, избушка или домика. Чертеж дачного туалета с размерами типа «Скворечник» выполняется из дерева, и обшита любым другим материалом. Строится она над выгребной ямой. Если вам сложно самостоятельно составить чертеж, можно воспользоваться готовыми проектами.

При строительстве следует использовать строительный уровень чтобы контролировать ровное размещение конструкции. Не стоит забывать про наличие вентиляции, в качестве которой может быть труба. Она должна быть выше уровня крыши. Для того чтобы утеплить туалет можно использовать пенопласт, украсить внутри можно по желанию.

Готовый проект «Скворечника» с размерами

Основываясь на чертеж дачного туалета «Скворечник» строим «Шалаш», он имеет более сложную конструкции, но результат того стоит. «Шалаш» имеет много разных вариантов оформления, для этого можно использовать свою фантазию или интернет. Размеры можно использовать из предыдущего проекта.

Начинать строительство нужно с ямы туалета, в ней будут размещены бетонные блоки.

Чертеж дачного туалета «Шалаш»

Особенной частью данной постройки является двускатная крыша в форме треугольника. Если это дачный туалет чертежи размеры подбираются индивидуально в связи с количеством людей, которые будут пользоваться туалетом.

Стройка состоит из нескольких этапов. Изначально монтируем фундамент с использованием изоляционного материала, который защитит от влаги.

Строительство «Шалаша» начинается с установки фундамента, затем нижней части каркаса 1 на 1метр и постройки выгребной ямы. Основание нужно обработать антисептиком.

Дальше нужно построить переднюю и заднюю часть каркаса используя чертежи, которые вы составили или готовые. На заключительном этапе следует доработка каркаса.

Туалет можно обшить выгонкой или оставшимися с работы досками. Крышу можно изготовить из различных материалов длиной 1,8 м, она упирается на переднюю и заднюю части каркаса и закрепляется. Материал для крыши можно подобрать в зависимости от вашего вкуса. Это может быть металл, дерево, крыша из шифера или же профнастил.

При установке двери следует сразу же прикрепить к ней ручку и крючок. По окончанию работ нужно обработать туалет лаком или краской для улучшения внешнего вида постройки.

Правила постройки туалета из торфа

В случае если невозможно вырыть яму для туалета, решением является самодельный торфяной биотуалет. Он простой в обслуживании и не дорогой. Подробный чертеж дачного туалета можно найти в интернете.

Для данного торфяного биотуалета потребуются: стульчик с ведром или унитаз, емкость для торфа, торф и компостная яма. Торф позволяет отходам быстро перерабатываться и превращать их в удобрение он должен быть сухим, по мере заполнения ямы содержимое нужно отправить в компостную яму.

Подытожим. Благодаря изучению чертежей деревенских туалетов, его характеристик, способов и методов построек можно получить желаемый вид своего участка и улучшить качество пребывания на нем. Не бойтесь экспериментировать и добавлять в проекты некоторые изменения — только в таком случае вы получите яркий и комфортный результат и то самое чувство удовлетворения, которое всегда приходит после хорошо выполненного дела!

Устройство дачного туалета – чертежи и схемы

Одной из главных построек на дачном участке является туалет. Без этого небольшого сооружения обойтись сложно. Именно поэтому каждый владелец частного участка должен задуматься о его наличии. Другим вопросом будет решение внешнего вида, комфорта и удобства. Немаловажными будут обслуживание и процесс использования. Устройство дачного туалета должно включать в себя все эти особенности. Чтобы сделать качественное сооружение нужно выяснить его типы, как можно сделать своими руками, какие материалы применять, а также какие чертежи должны иметься. Об этом поговорим далее.

Выбор типового проекта

Большой выбор материалов и вариаций обустройства дачного туалета своими руками приводит людей к раздумьям. Что выбрать? Как раз для этого следует изучить теорию. Предлагаем помочь в этом. Для начала разберем типовые проекты туалета для дачи.

Наиболее популярными проектами являются следующие:

Сооружение с выгребной ямой;
Пудр-клозет;
Биотуалет.

У каждого проекта имеются свои достоинства. Посмотрим.

Туалет с выгребной ямой

В этом варианте основным моментом будет обустройство выгребной ямы. Процесс ее обустройства мы уже разбирали, ссылка после статьи. Здесь скажем, что выполнить ее можно из кирпичей или просто поставить металлическую или пластиковую бочку.

Стандартный размер выгребной ямы. Ширина – 150 см. Длина – 150 см. Глубина – от 1 до 3 метров.

При обустройстве ямы следует предусмотреть необходимость ее откачки спецтранспортом. Особенностью проекта будет то, что все отходы будут собираться в ней. Рано или поздно потребуется очистка. Это один из недостатков.

Другой возможной проблемой может стать наличие неприятного запаха. Этот момент тоже следует продумывать заранее. А именно обустройство вентиляции.

Вентиляцию можно сделать искусственную и принудительную. Первый вариант делается просто. Требуется сделать по 2 небольших отверстия вверху и внизу сооружения. В итоге будет происходить естественная циркуляция воздуха и удаление запаха. Другим вариантом будет установка вентиляционной трубы позади сооружения. Как это сделать рассматривали в статье про технологию возведения дачного туалета.

Можно проработать второй вариант вентилирования. Потребуется просто установить электрический вентилятор, который будет выдувать все запахи. Однако при его установке нужно позаботиться о притоке воздуха, если помещение будет получаться герметичным, без естественного притока воздуха. В этом случае нужно сделать отверстие. Его диаметр должен быть аналогичен диаметру вентилятора.

Пудр-клозет

Еще один вариант дачного туалета своими руками. Для него выгребной ямы не нужно. Все скапливается в установленном под стульчаком резервуаре. Оптимальным устройством будет наличие двух емкостей различного размера. Меньшая должна иметь несколько разного размера отверстий. В нее помещается емкость побольше, у которой на боку делается круглое выходное отверстие. Оно необходимо для подключения дренажного шланга. Шланг потребуется для вывода жидкости в землю.

Можно сделать проще. Поставить просто ведро, которое при наполнении опорожнять. В этом случае при разработке проекта следует продумать возможность беспроблемного удаления емкости. Здесь два варианта. Первый – удаление ведра из-под стульчака. Второй – сзади постройки делается проем с дверью.

Для сдерживания неприятных запахов применяют наполнители. Чаще всего это торф. После полного заполнения емкости с наполнителем его просто выкидывают на компостную кучу.

Биотуалет

Этот вариант дачного туалета своими руками не предполагает никакой работы. Вы просто приобретаете подходящее сооружение и устанавливаете в удобном месте.

В биотуалетах тоже используются различные наполнители, например, торф или опилки. Они будут помогают преобразовывать нечистоты в удобрения. Это позволяет решить сразу две задачи.

Не задумываться об очистке выгребной ямы;
Не решать, куда девать отходы. Их можно применять, как удобрение.

Эти два фактора существенно облегчают обслуживание туалета. Однако отходы не стоит нести сразу на грядку. Они должны еще перегнить на компостной куче.

Подобные туалеты экологичные. У них нет неприятного запаха. Поэтому его вполне можно разместить возле дома. Отдельные предназначены даже для установки в доме.

Производятся в двух видах:

Пластиковая кабинка с емкостью для отходов;
Отдельное сидение с контейнером.

Среди последних моделей можно найти совмещенные с душевой кабинкой.

Чертежи туалета

С моделями разобрались. Теперь посмотрим на чертеж дачного туалета. Используя эти данные можно просчитать количество необходимых материалов и самостоятельно его изготовить.

1. Каркас выполняется из досок размером 100х50. Основой выступают два бруса 150х150 мм. Древесину желательно обрабатывать антисептическими средствами. При необходимости или желании можно провести утепление. Для этих целей подойдет пенопласт или пеноплекс.

Крыша односкатного типа. Уклон выполняется назад. Покрывается подходящим материалом. Чаще всего используется металлочерепица или мягкие варианты черепицы.

2. Далее приводим габаритные размеры. Высота постройки должна быть 2 метра и более. Ширина – не меньше 1,2 м. Длина – от 1,5 до 2 метров.

3. Задняя стенка – прямоугольной формы. Монтаж осуществляется доской 100х50 мм. Крепится все гвоздями или саморезами. Боковые – форма трапеции. В одной из них желательно сделать окно. Оно потребуется для освещения и естественной вентиляции. Лицевая стенка – с дверным проемом. Стены изготавливаются отдельно и крепятся на готовое основание.

5. Пол тоже выполняется досками 50х150 мм. Дополнительно все можно обшить фанерой или OSB. Под листы также можно проложить утеплитель. При наличии выгребной ямы потребуется выполнить отверстие.

6. Каркас двери делается из бруса 50х50. Для лучшей жесткости следует сделать диагональные перекрытия. Внутри обшивается фанерой или OSB. Внешне отделывается совместно с остальными стенками.

7. Крыша обладает стропильной системой наслонного типа. Непосредственно стропила делаются опять же из досок 100х50. В них выполняются запилы и фиксируют к верхней части стенового каркаса с шагом 0,4 м.

8. В завершение спецификация требующихся материалов.

Материалы для изготовления

Современный выбор строительных материалов дает волю фантазии. Выше мы разобрали проект деревянного сооружения. Однако этим все не ограничивается. Туалетные домики могут быть построены из кирпича, профнастила, различного типа блоков, OSB или фанерных плит и так далее.

Выбор материалов будет зависеть от ваших финансовых возможностей и срока эксплуатации сооружения. Предлагаем взглянуть на характеристики основных вариантов.

Кирпичный туалет

Достоинств много. Стоек к атмосферным воздействиям. Отлично удерживает тепло и прохладу. Выполнен из экологически чистого материала. Можно построить любую форму.

Туалет из дерева

Является классическим вариантом. Минимальное время на возведение. Небольшие трудозатраты на возведение в сравнении с предыдущим вариантом. Привлекательный внешний вид. Основа – экологически чистый материал.

Металлический туалет

Вариант для экономии времени и средств. Для возведения подойдет любой листовой металл, например, профнастил. Основа – каркас из профильной трубы. Изготовить по силам каждому. Наиболее экономичный вариант из всех. Однако следует уделять внимание внутренней обшивке с утеплением для зимы и удобству стульчака.

Как можно увидеть вариантов много. Для возведения можно выбрать наиболее привлекательные материалы и тип сооружения. У каждого из них, бесспорно, будут свои плюсы и минусы. Все это стоит продумать. Но изготовить туалет на даче по силам каждому.

Строительство туалета своими руками, Фотоотчет

Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к септику, гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. Дачный туалет в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.

Дачный туалет своими руками

Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.

Чертежи дачного туалета

Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные плотницкие навыки.

Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.
Чертеж дачного туалета
Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.
Чертежи и размеры дачного туалета
Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.
Таблица раскроя досок правой стены
Чертеж каркаса дворового туалета левой стены
Чертеж стен туалета
Чертеж стен туалета
Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.
Основа – брус с сечением 150×150, обработанный антисептиком
Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.
Таблица раскроя досок для нижнего перекрытия
Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.
Таблица (чертеж) раскроя досок фассадной стены
Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.
Дополнительные стропила при утеплении пенопластом туалета
Ниже приведена спецификация необходимых материалов.
Таблица материалов необходимых для постройки туалета

Технология постройки туалета на дачном участке

Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.
Основание для туалета из бруса пропитанного антисептиком
Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.
Собираем каркас туалета по чертежу
Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.
Делаем крышу для туалета
Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.
Обшиваем туалет вагонкой
Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
Внутри выполняют полку из бруска на уровне 40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.
Стульчак в туалете
При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.

Туалет готов

Туалет на даче своими руками чертежи размеры фото из профнастила

Главная » Разное » Туалет на даче своими руками чертежи размеры фото из профнастила

Чертеж дачного туалета: схемы и проекты лучших самоделок

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники Туалет на загородном участкеСооружение с выгребной ямойДомик для выносного биотуалетаБлок душ-туалет с общей накопительной емкостьюУстановка накопительной емкости для дачной канализацииВыгребная яма без проведения откачкиВыгребная яма для большого частного домаБетонированный накопительный резервуар

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки.

Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией.

Такой туалет необязательно утеплять для эксплуатации в зимний период Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель Каркасная технология в строительстве туалетаСооружение с частично проницаемыми стенкамиОбшивка каркаса туалета вагонкойПопулярная обшивка профнастиломФормирование стен из пластикового шифераТуалет на дачном участке из бревнаКирпичное сооружение для уборнойПрименение пенобетонных блоков

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить туалет на даче своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

шалаш;
теремок;
скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш – это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

Слева изображена задняя стенка, справа – передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте далее.

№2 — чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные – с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить туалет с душем. Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.

Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.

Классический дачный туалет своими руками

Конечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы.Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

Туалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.

Источник: www. da4a.info

Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции

туалет для дачи

Классический дачный туалет своими руками

Туалет на даче из подручных материалов своими руками

Источник: www.da4a.info

Как сделать правильный туалет на даче своими руками: чертежи, размеры, этапы строительства

Нередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы. Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.

Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину. А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.

Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке. Минимальные расстояния от туалета до других объектов:

До источников воды (колодцев, скважин, озер, рек) – 25 м;
До домов, погребов – 12 м;
До летнего душа или бани – 8 м;
До ближайшего дерева – 4 м, а до кустарников – 1 м;
До заборов – не менее 1 м.

Схема: правильное расположение туалета относительно других построек на дачном участке Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров. Выгребная яма бывает двух типов:

Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.

Герметичная выгребная яма для туалета

Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.

Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

Кирпичная кладка;
Бетонная конструкция;
Готовые железобетонные кольца;
Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки.

Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Строительство туалета на даче: видео

Как построить дачный туалет своими руками: фото

Туалет на даче своими руками. Поэтапное фото

Все мы любим комфорт в повседневной жизни, но редко когда он достается нам просто так, без приложения каких-либо усилий. Кто-то платит за ремонт в своем доме «специалистам», часто получая халтурно сделанную работу, а кто-то предпочитает делать все собственными руками, что без должного подхода, также может привести к возникновению проблем.

При этом любой путь предполагает существенные финансовые затраты, в связи с чем изначально правильно выбранный подход не только спасает ваши нервы в будущем, но и сохраняет семейный бюджет.

И если на данный момент, большинство квартир уже оборудованы всеми необходимыми удобствами, то у дачных участков дела зачастую обстоят несколько хуже, нередко люди приехав из города к себе на дачу, испытывают ряд неудобств, и одно из самых заметных – это отсутствие туалета.

В этой статье я бы хотел рассказать, как с помощью относительно дешевых материалов можно сделать туалет на даче своими руками. Углубится в тонкости данного процесса, объяснить все нюансы и сложности, ведь туалет на даче своими руками, фото которого вы увидите в статье – это совсем не роскошь, а необходимость.

Особенности строительства туалета на даче

Итак, как построить туалет на даче своими руками?

В первую очередь об этом процессе необходимо знать то, что строительство такого сооружения в наше время требует больших затрат, чем раньше, к сожалению, связанно даже не с веянием моды, а с новыми санитарными требованиями, которые жестко указывают на необходимость сохранения экологически чистой среды.

Вместе с тем, остро стоит вопрос об утилизации накопленных отходов жизнедеятельности, потому как необходимость регулярно очищать от них простой туалет на даче может превратить жизнь любого человека в кошмар. Данную проблему помогут решить современные технологии, которые теперь стали значительно дешевле и доступней, что позволяет большинству людей использовать их на своих участках.

Наконец, тут опять же вмешивается желание создать максимально комфортные условия для существования, мало кого теперь устроит небольшая покосившаяся будка с дыркой в полу, что вполне объяснимо, ведь подобные сооружения абсолютно не улучшают дачный отдых, а к тому же, портят вид участка в целом.

В связи с этим, становится понятно, что идеальный туалет для дачи должен быть безопасным для окружающей среды, удобным с точки зрения утилизации отходов, комфортным для пользования и красиво вписывающимся на дачном участке.

После определения основной задачи, необходимо решить ряд других немаловажных вопросов:

1. Основываясь на условиях местности определить, как стоки будут сливаться, куда они будут отводиться, как будет происходить их утилизация.

2. Отыскать подходящее место на дачном участке для установки туалета.

3. Сделать выбор предпочтительного конструктивного решения – это может быть будка или кабина.

4. Найти декоративное оформление, которое бы оптимально соотносилось по сложности строительства и внешнему виду.

5. Определить необходимые на все расходы.

Все эти вопросы в значительной степени взаимосвязаны, поэтому решать их надо в комплексном порядке, думая над тем, как сделать туалет на даче своими руками. Вместе с тем, при строительстве будки можно позволить себе больше свободы, так как от нее зависит только внешний вид и удобство, а самым сложным и дорогим элементом здесь выступает основание.

Из чего строить туалет на даче?

В большинстве случаев лучше всего строить деревянный туалет для дачи, это связанно с дешевизной этого материала, кроме того дерево очень легко обрабатывать, оно имеет хорошие теплоустойчивые характеристики и при грамотном подходе не несет человеку никакого вреда. За счет правильной обработки можно сделать его стойким к погодным условиям и непригодным для развития на нем каких-либо бактерий или насекомых.

Кроме того, легкая деревянная конструкция позволяет сэкономить на фундаменте, который в ряде случаев вообще может не пригодиться, ведь размеры туалета на даче своими руками могут быть небольшими, в таком случае его кабину можно просто поставить на железобетонные монолиты или кирпичи.

Чтобы построить простой туалет на даче своими руками необходимо определится с видами материалов.

Для строительства каркаса зачастую используют обычный брус, пол и стульчак удобно покрывать шпунтованной доской, для внешней обшивки подойдут обрезанные или шпунтованные доски, а для обрешетки крыши хорошо подходят обрезанные и необрезанные доски.

В строительстве обшивки могут быть эффективны доски из водостойкой фанеры или ОСП, которую к тому же можно использовать в создании реек для обрешетки. Хорошим материалом может стать шпунтованная доска, которая при незначительно большей цене превосходит большинство других материалов по своим свойствам.

Для криволинейных участков оптимальным является использование морской шлюпочной доски, которая помимо всего еще и значительно дольше прослужит в той местности, где часто бывают осадки, однако по сравнению со шпунтовой доской она хуже сдерживает порывы ветра.

Все без исключения деревянные элементы должны быть обработаны сначала против гнили, после чего от сырости. Именно такая последовательность является наиболее правильной, при которой доски будут служить наибольшее время.

Те части туалета, которые будут обращены вовнутрь (в сторону выгреба и грунта), необходимо так же обработать битумной мастикой или горячим битумом.

Какой туалет на даче строить?

Даже если вы решили построить простой туалет на даче своими руками нельзя забывать о важности его внешнего вида. Существует целый ряд типов кабин, в виде домика, шалаша, избушки, скворечника. В конечном итоге, всегда можно поэкспериментировать с формами, сделать что-то совершенно необычное, тем не менее, в своей статье я остановлюсь на базовых вариантах, не заходя в области сложного дизайна.

Итак, в чем заключается разница между перечисленными видами кабин:

1. При строительстве шалаша надо понимать, что он крепок, конструктивен, имеет хорошую устойчивость к осадкам и ветру, не требует больших затрат материалов, вместе с тем, он требует много места и страдает от ряда неудобств, в первую очередь от тесноты. Если попытаться сделать его больше, то пропадает выгода от экономии материалов. Сам дизайн примитивен, и может не подойти некоторым дачным участкам.

2. По сложности строительства скворечник даже проще, чем шалаш, он не требует больших затрат материалов и занимает минимальное пространство. Тем не менее, он имеет слабую конструкцию, плохо удерживает температуры, подвержен сквознякам. Несмотря на недостатки, подобная конструкция может быть оптимальной, если предполагается уличный туалет для дачи на летний период.

3. В строительстве домика можно добиться большей теплостойкости и прочности, чем у скворечника. Он так же требует немного земли и материалов, но к нему труднее установить водяной бак. Подобная конструкция позволяет использовать самые разные отделки и элементы оформления.

4. Сложность в возведении избушки превосходит другие типы кабин, к тому же, она требует большего расхода материалов. Вместе с тем, ее граненая форма позволяет создавать очень прочные конструкции, которые хорошо защищены от неблагоприятных климатических условий. В соотношении функциональности и эргономики – это один из лучших вариантов. А возможности для дизайна практически бесконечны.

Когда окончательно выбран вид, необходимо определить размеры туалета на даче.

Для скворечника с домиком идеальными размерами пола и стульчака можно назвать минимум 1.2 метра по ширине и 1.5 метра по глубине. В случае с избушкой и шалашом глубину можно оставить на уровне 1. 5 метров, а ширину взять в районе 0.9 метров.

Важно, чтобы от головы вошедшего человека до стенок было как минимум 40 сантиметров расстояния. При этом оптимальной высотой потолка можно назвать несколько метров. В целом, когда встает вопрос о том, как построить туалет на даче, важно помнить, что именно от ваших предпочтений будут зависеть многие его параметры. В связи с этим размер туалета можно корректировать в зависимости от собственного роста и т.д.

Почти все перечисленные выше виды кабин страдают от общего недостатка, а именно подверженности порывам ветра в том случае, если дверь туалета будет не закрыта. Чтобы бороться с этим, нужно просто установить дверь на амбарные петли. Для более прочных конструкций типа избушки можно использовать потайные петли.

Куда ставить туалет на даче?

Нельзя думать о том, как сделать простой туалет на даче без учета таких важных аспектов как место его расположения, особенно если он предполагает наличие выгребной ямы, сооружение которой запрещается, если грунтовые воды расположены на отметке выше 2,5 метров.

Выбор места для строительства должен быть основан на целом ряде факторов, таких как вид грунта, предполагаемый фундамент, удаленность от дома и т.д. Все эти элементы тесно связаны между собой и требуют к себе серьезного подхода, ведь от этого зависит не только удобство, но и безопасность для вас и окружающей среды.

Существуют строгие санитарные нормы, которые запрещают расположение конструкций такого рода на расстоянии ближе, чем 12 метров от ближайшего жилья, а расстояние от водяного источника должно быть как минимум 20 метров. Кроме того, важно помнить и о соседях, которые вряд ли одобрят строительство туалета прямо у них под забором.

Для того чтобы построить туалет на дачу самому, следует сначала определиться, как далеко вы готовы ходить, в ряде случаев отдаление туалета от дома только положительно сказывается на атмосфере дачного участка, а близость дома к выгребной яме может быть совсем неприятной, например, из-за возможных запахов. При этом расположение туалета должно быть доступным для подъезда ассенизаторской машины, ведь максимальная длина ее шланга – примерно 7 метров.

Хорошо, если есть возможность установить туалет в незаметном и уединенном месте, к примеру, в саду, где деревья закрывают его от общего вида. Важно также помнить, что расположение туалета в низине может привести к более быстрому заполнению выгребной ямы, в связи с тем, что большинство осадков будут попадать прямо в нее. А расположение такого строения на высоте может сделать его подверженным сильным порывам ветра.

После того как место было определенно необходимо решить, какой тип выгребной ямы для него подходит.

Разновидности выгребных ям для туалета на даче

Чтобы поэтапно построить туалет на даче важно выбрать правильный тип выгребной ямы. Они отличаются в основном по степени проникновения отходов жизнедеятельности в грунт, и делятся на герметичные ямы, а также ямы с фильтрующим дном.

Герметичные ямы требуют больших денежных трат, в связи с более частой необходимостью в их очистке. Ямы с фильтрующим дном стоят дешевле, однако чреваты загрязнением окружающей среды, кроме того их использование не позволительно с точки зрения санитарных норм.

Существуют разные типы стен для выгребных ям, они могут быть монолитными, кирпичными, пластиковыми, а также состоять из бетонных колец. Каждый вариант имеет свои достоинства и недостатки.

Кирпичные выгребные ямы нельзя назвать дешевыми, тем не менее, они достаточно прочны, их можно делать довольно глубокими, что позволяет сократить необходимость в частой очистке, они имеют достаточно хорошую герметизацию. Возможно создание, как герметичного варианта, так и конструкции с фильтрующим дном.

Пластиковые емкости вполне недорого стоят, однако из-за своих размеров будут требовать более частой очистки, при создании герметичной конструкции, у емкости срезают только верхнюю часть, при создании фильтрующей срезают также и нижнюю часть, при этом дно покрывают фильтрующим слоем.

Конструкции из бетонных колец не могут быть герметичными, потому как легко двигаются в грунте, их использование позволительно только в тех местах, где грунтовые воды располагаются на значительной глубине. После заполнения ямы кольцами ее дно либо закрывают бетонной стяжкой, либо фильтрующим слоем.

Монолитные выгребные ямы из бетона обладают хорошей герметизацией, но из-за особенностей строительства их может быть сложно и дорого делать слишком глубокими, в связи с чем, придется часто их чистить.

Рассуждая о выгребных ямах, можно было бы подумать, что строительство такого рода сооружений чрезвычайно сложно, ниже вы увидите как можно построить туалет на даче, фото, инструкции, описание процесса.

Туалет на даче своими руками поэтапно с фото

Подойдя к вопросу как самому сделать туалет на даче основательно, возьмем относительно простую и комфортную конструкцию, сопровождая ее возведение фотографиями, ведь чтобы построить туалет на даче своими руками, чертежи не обязательны, это довольно просто сделать и без них.

Фундаментом будут выступать бетонные столбы, для них проделываем отверстия по 130 миллиметров на 0.8 метров. Внутрь вставляем трубы на максимально возможную глубину (например, старые водопроводные). После этого заливаем все раствором, используя рубероид и гильзы.

Обвязкой будет выступать брус 100 на 100, который мы прикрутим к уголкам.

Пол и стульчак покрываем шпунтованными досками. Конструкция для самого стульчака стандартная, ничего особенного, можно сделать ее съемной.

Стойки делаем из бруса 50 на 50.

Крышу делаем из струганных досок 25 на 120, добавляем к ним плоские листы оцинковки, загибая их по краям сзади и спереди, с боков закрываем доски оцинкованным профилем.

Для стен и стульчака берем 9 миллиметров ОСП, с внутренней стороны покрываем их лаком, для уменьшения риска получения заноз, так же лаком покрывается сидение на унитаз.

Наружная обрешетка делается из бруска 25 на 50, подойдет практически любой, поверх него накладываем сайдинг.

В нижней части по периметру конструкции можно положить какие-нибудь обрезки от профнастила, это поможет создать нужный визуальный эффект.

Порог можно отделать оцинковкой.

Для окна у входа можно использовать поликарбонат, для создания вентиляции возможно допущение небольших щелей.

Дверь делается из листа ОСП, снизу и сверху прикладываются доски 25 на 120, с внешней стороны так же ставится доска, оставляется место под сайдинг, скрепить доски с листом ОСП можно простыми саморезами. Также небольшими саморезами к конструкции крепится сайдинг.

Надеюсь, что описание того, как сделать туалет на дачу своими руками, поэтапное фото этого процесса, вдохновят кого-нибудь на новые подвиги в улучшении жизненного комфорта, ведь именно от таких мелочей зависит получение полного удовольствия от дачного отдыха.

Теперь вы знаете, как сделать туалет на даче, какие с этим могут быть сложности и что нужно учитывать.

Туалет на даче своими руками. Видео процесса строительства.

Дачный туалет: проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

туалетный домик с выгребной ямой,
биотуалет,
пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Строительство туалета на даче своими руками, чертежи, размеры

Автор: Золотые руки веб-мастера
Опубликовано: 14.02.2019 12:57
Просмотров:
Время чтения (минуты): 1

Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.

Деревянный туалет в окружении зелени и цветов

Виды устройства туалетов в загородных условиях

Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.

Туалет на даче обшитый сайдингом смотрится весьма неплохо

Туалеты бывают следующих видов:

обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;

Туалет на даче может выглядеть очень оригинально

пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;

Аккуратный туалет из строганной доски

туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;

Туалет в виде огромного пня

биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;

Туалет из деревянной дранки

в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;

Туалет на улице в японском стиле

торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.

Деревянный туалет на даче с односкатной крышей

Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.

Цвет деревянного туалета может гармонировать с окружающим ландшафтом

Поиск оптимального места на участке для сооружения туалета

Перед тем, как начать возведение туалета на участке, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:

расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;

подвальные помещения или погреб должны находится на расстоянии более 12 м;

баня или сауна — более 8 м;

хозяйственные постройки с домашними животными — 4 м;

деревья – 4 м, а кустарники – 1 м;

от границы участка не менее 1 м;

уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;

дверь кабинки не должна открываться в сторону соседского участка.

Туалет на даче из необрезной доски

Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.

Строительство туалета на даче своими руками, чертежи, размеры

Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.

Утепленный туалет на бетонном основании с металлической дверью

Выбирается оптимальное место по вышеизложенным правилам.

Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.

Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.

Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.

Сооружается каркас из брусков.

Каркас обшивается досками, профнастилом или другим материалом.

Крыша закрывается любым кровельным материалом.

При необходимости стены внутри утепляются.

Деревянный туалет расположен под высокими деревьями

Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:

каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;

Каркас дачного туалета

габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;

Фасад, план и вид в разрезе

если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;

Правая стена дачного туалета

Левая стена дачного туалета

Основа, рамы и стропильная система

полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;

Основа дачного туалета

пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;

Нижнее перекрытие

остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;

Фасадная стена

стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;

Стропила крыши дачного туалета

древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.

Таблица необходимых материалов

Хотя строительство туалета на дачном участке не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.

пошаговая инструкция, чертежи и размеры

Как правило, строительные работы на дачном участке начинают с устройства отхожего места. Можно приобрести готовые пластиковые или металлические конструкции, а если денег не жалко, к вашим услугам качественные и эстетичные фабричные изделия из деревянного кругляка, и все же основная масса дачников предпочитает построить домик для туалета своими руками.

Ниже мы расскажем о типах таких конструкций и дадим некоторые инструкции и чертежи с размерами для их возведения.

Основные требования к дачному туалету

Постройка туалета начинается с выбора места, на котором он будет сооружен.

Расположение дачного туалета

Для того чтобы его сделать правильно нужно соблюдать следующие условия:

Минимальное расстояние от туалета к колодцу или скважине должно быть от 20 метров и более;
Лучше всего построить туалет в самом низком месте;
Расстояние от выгребной ямы до деревьев и грядок – не менее 5 метров;
Расстояние от границы участка — не менее 2 метров, при этом обязательно учитывается расположение колодцев и скважин на нем размещенных;
Выбирая место для туалета нужно сделать доступным подъезд машины для выкачки нечистот;
Исходя из практики, считаем наилучшим местом для туалета — угол участка, если есть возможность соблюдения вышеперечисленных условий. Для минимизации запаха, желательно учесть направление ветров.

к оглавлению ↑
Куда девать нечистоты?
Сегодня существует как минимум три варианта ответа на этот вопрос:
Установка биоунитаза – электрического, химического или компостного типа. Это абсолютно самодостаточные автономные устройства, обеспечивающие полный цикл переработки нечистот;
Строительство качественного септика – две или три подземных емкости связанных между собой особым способом и обеспечивающих пошаговую очистку стоков;
Устройство обычной выгребной ямы.
Покупка качественного биотуалета или правильная конструкция септика влетят в приличную копеечку, поэтому в условиях дачи в основном используют выгребную яму – дешево и сердито.
Схема монтажа септика
Сделать выгребную яму своими руками довольно несложно, нужно только соблюсти простейшие условия:
Учесть правила размещения – мы писали об этом выше;
Глубина должна быть не менее 2 метров, а ширина от -1 метра. Если яма круглая, диаметр от 1.2 – 1.5 метров;
Желательно (особенно в сыпучих грунтах) укрепить стенки;
Предусмотреть возможность заведения в нее шланга ассенизаторской машины для откачки нечистот, то есть одна из сторон ямы должна выступать за пределы поставленного над ней домика.
Укрепление стен обычно проводят путем укладки по периметру ямы влагостойкого кирпича или бетонных блоков, выложенных шахматным порядком с промежутками для впитывания влаги. На дно ямы засыпают слой щебня и песка для фильтрации отходов, просачивающихся в грунт.
Альтернативный вариант укрепления – установка бетонных колец. Наиболее дешевый и вполне надежный вариант укладка отработанных автомобильных шин. Такой способ наиболее простой для организации его своими руками.
Важно! Если грунт глинистый, а воды подходят близко к поверхности – выше 2.5 м, стоки будут недостаточно впитываться.
В этом случае придется решать проблему другим способом, например, строительством пудр — клозета. Суть его в установке под отхожим местом емкости для принятия нечистот, которые удаляются по мере наполнения бака.
к оглавлению ↑
Строим будку
При строительстве туалета своими руками, чаще всего используют деревянный брус и доски. Этот натуральный материал удовлетворяет всем необходимым требованиям:
мягок, поэтому легко обрабатывается;
отлично сохраняет тепло;
дышит;
правильно обработанный, он стоек к перепадам температуры и атмосферным осадкам;
вполне доступен по цене.
Правильный проект дачного туалета должен удовлетворять следующим требованиям:
пол туалетного домика должен быть выше грунта примерно на 15 – 25 см;
дверь для надежности крепят на амбарные петли с распахиванием наружу;
обязательно следует предусмотреть окошко для попадания внутрь естественного света;
кабина туалета должна быть снабжена вентиляционной трубой, на худой конец вентиляцию делают в виде решетки внизу двери;
обязательно устройство гидроизолирующей прокладки, например слой рубероида между фундаментом и кабинкой.
Сначала решают, каким будет основание конструкции. Строительством прочного бетонного фундамента в этом случае можно пренебречь.
Размеры и вес дачного туалета из дерева довольно малы, поэтому вполне достаточно будет установить кабину на столбы, врытые в землю примерно на 1 метр и тщательно затрамбованные или забетонированные.
Перед закапыванием в грунт, их обрабатывают битумными мастиками. Такого основания будет вполне достаточно для надежного крепления к нему деревянного домика туалета.
к оглавлению ↑
Выбираем материалы
Для каркаса нужны брусья сечением не менее 80/80 мм. Обрезная доска, толщиной 20 – 25 мм пригодится для обшивки каркаса и устройства сидения. Из нее же можно собрать входную дверь.
Понадобятся также доска для крыши необрезная, толщиной 20 мм, шифер или профнастил, краска, пропитка для дерева, немного цемента для бетонирования опорных столбиков, ручки, навесные (лучше амбарные) петли, щеколда и сидение с крышкой.
Для обшивки также можно использовать влагостойкую фанеру или плиты ОСБ – эти материалы несколько увеличат цену конструкции, но существенно ускорят и упростят процесс.
Все деревянные детали после обрезки в размер желательно обработать противогнилостными препаратами – биоцидами, затем несколько раз пропитать специальными водоотталкивающими полимерами, а детали, которые будут соседствовать с грунтом и детали пола и каркаса стульчака обязательно обработать битумной мастикой.
Как правильно это сделать детально расскажет инструкция применения конкретного средства.
к оглавлению ↑
Определяемся с формой кабины
Самые типичные конструкции, применяемые для устройства туалета своими руками это:
Шалаш. Наиболее простая конструкция, обладающая высокой устойчивостью к ветру. Шалаш хорошо справляется с защитой от осадков и для его возведения не требуется большого количества материалов, но он занимает довольно много места на земле.
Скворечник. Весьма простая, почти примитивная схема конструкции, занимает очень мало места, требует минимум материалов на постройку, но прочность такого решения весьма скромна, кроме того, он сильно продувается и мало эстетичен внешне.
Домик. Теплее и надежнее предыдущих конструкций, так же требует минимума материалов, к тому же выглядит довольно интересно.
Избушка. Такой проект дачного туалета наиболее сложно построить своими руками, кроме того он материалоемок, но это с лихвой компенсируется эстетичностью и эргономичностью такой кабинки. Внутри легко и с удобством размещается раковина, полочки, и другие полезные аксессуары.
к оглавлению ↑
Размеры
Минимальные размеры туалета, позволяющие комфортную эксплуатацию следующие:
Домик и скворечник – не менее 120 см ширина и 150 см глубина. Высота выбирается в зависимости от роста, среднее значение до потолка 200 см;
Избушка и шалаш – Глубина 150 см, ширина не менее метра. Для шалаша этот размер определяют по полу, а в избушке – на высоте 160 см.
Правильными считаются размеры, когда до ближайшей стенки от стоящего человека не менее 40 сантиметров, до потолка над головой 30 сантиметров, а высота стульчака определяется в зависимости от роста – примерно 50 сантиметров от пола.
к оглавлению ↑
Собираем конструкцию
Для работы нам понадобятся следующие инструменты:
лопата или бур для рытья канав под столбики;
емкость для замешивания раствора;
ножовка по дереву или электролобзик;
электродрель, ручной или электрический рубанок;
молоток;
набор отверток.
Такого скромного набора будет вполне достаточно для проведения работ.
Далее, расскажем пошагово, как своими руками построить дачный деревянный туалет на примере простейшей конструкции – скворечник:
первым делом выкапывают выгребную яму. Как это сделать мы описали ранее;
устраиваем фундамент – четыре подпорки из бруса. Для этого по углам вокруг ямы выкапывают канавки глубиной 80 – 100 см, заводят в них обработанные битумом сваи (деревянные или из металлической трубы) и заливают цементной смесью;
после высыхания цемента, проводим гидроизоляцию фундамента, проложив слой рубероида на сваи, потом строим на них несущую раму, предварительно собранную из бруса. Если сваи из дерева, рама крепится гвоздями, если из металла, придется закрепить ее с помощью уголков, прикрученных к сваям саморезами по металлу;
на установленную раму прибиваем обработанные мастикой доски пола до места устройства стульчака;
далее собираем каркасы передней и задней стенок домика. Кроме соединения гвоздями желательно стыковать брус шиповым способом или хотя бы прирезать на половину толщины;
устанавливаем рамы на основание и прибиваем к нему гвоздями;
соединяем рамы перемычками из бруса, не менее трех на сторону и укрепляем их гвоздями;
делаем каркас сидения (стульчака) и крепим его к собранной конструкции;
оббиваем готовый каркас обрезной доской, так же поступаем со стульчаком;
делаем обрешетку крыши и накрываем ее шифером, профнастилом или набираем плоскость из досок. В этом случае обрешетка делается из фанеры или плотно подогнанных досок и на нее укладывается слой рубероида;
далее вырезаем в стульчаке отверстие – очко и устанавливаем на него сидение с крышкой;
собираем дверь и навешиваем ее на петли.
Пожалуй, на этом можно и закончить, но мы настоятельно рекомендуем поработать своими руками еще немного времени и сделать вентиляцию – это значительно уменьшит неприятные запахи внутри кабинки.
Для этого к задней стенке снаружи нужно прикрепить трубу диаметром около 100 мм. Один конец трубы через вырезанное отверстие заводится внутрь под настил стульчака, а лучше в выгребную яму, второй должен быть выше крыши примерно на 40 – 50 см.
Для предотвращения попадания в туалет дождевой воды, на трубу сверху крепят козырек или зонтик. Его легко сделать из оцинкованной жести.
Вентиляционную трубу можно установить и внутри кабины, но в этом случае придется дырявить крышу, что не очень желательно.
Примерный расчет необходимых материалов и их стоимости для постройки своими руками типового скворечника:
Брус 80/80 – 20 метров погонных. Цена 150 – 200 р за метр.
Доска обрезная на обшивку 150/20 – 75 м погонных. Цена 50 р за метр.
Доска необрезная на крышу под настил 6 м погонных. Цена 35 р за метр.
Шифер или профнастил оцинкованный – 1 лист. Цена 200р.
Лак или краска – 2 кг. Цена 250 р/ кг.
Водоотталкивающие пропитки 2 кг. Цена 350 р/кг.
Сиденье для унитаза. Цена 550 р.
Гвозди 120 мм – 0.5 кг. Цена 40 р/кг.
Гвозди 60 или 70 мм 2 кг Цена 42 р/кг.
Если все просуммировать получаем цифру 10000, добавим 15% на всякую мелочь вроде ручек, петель, защелок, бумагодержателя и так далее и получим стоимость туалета – 11500р. На наш взгляд совсем недорого. Конечно, придется прилично поработать своими руками, но результат вас не разочарует, а сэкономленные деньги можно будет потратить на что-нибудь другое.
Напоследок приведем чертежи других типов деревянных туалетов для дачи.
Туалет в виде избушки несложно собрать по этому чертежу.
Дачный туалет «Избушка»
Еще одна разновидность конструкции – домик и ее чертеж.
Дачный туалет
Как видите, ничего сверхсложного в процессе самостоятельного строительства туалета для дачи нет. Если внимательно изучить чертежи, инструкции и следовать нашим рекомендациям, вы запросто справитесь с поставленной задачей, и будете радоваться результату своего труда.
Можно построить туалет, а можно — сразу дом, где уборная, санузел будут предусмотрены. Это удобно. Не нужно зимой выходить на улицу. Обратите внимание на тренды в проектировании домов. Если у вас есть желание и возможность заказать дом, баню, то лучше сделать у тех, кто умеет, например, в компании «Королевский кедр». Там хорошо строят, соблюдают сроки, дают гарантию.
Олег Кузнецов
Эксперт проекта StrojVanuu.ru
Статья помогла вам?
Дайте нам об этом знать — поставьте оценку
Загрузка. ..
Дачный туалет своими руками, устройство и строительство дачного туалета, оптимальный размеры, чертежи и фото
Дача – это место не только физического, но и эстетического отдыха. Здесь все должно выглядеть красиво и надежно, в том числе и такое неприглядное на первый взгляд место, как туалет. Хорошо, если кабинка для справления естественных нужд находится внутри дома и подключена к центральной канализации, но что делать, если в вашем распоряжении есть только старенький деревянный хозблок? Что ж, его можно перестроить, сделав настоящей достопримечательностью.
Чтобы построить дачный туалет своими руками, вам понадобится чертеж, инструменты и положительный настрой на работу. Об остальном мы расскажем.
Строим дачный туалет своими руками, оптимальные размеры, составление чертежей
Проект дачного туалета включает в себя расчеты размеров и выбор конструкции, а также исследования, связанные с местом расположения хозблока и глубиной залегания выгребной ямы. Согласно действующим нормативам клозет должен находиться на расстоянии 30 метров от ближайшего источника воды и не ближе 15 метров от дома. Желательно, чтобы над кабинкой не было деревьев.
Прежде чем начинать строительство дачного туалета, необходимо определиться с его конструкцией. Наиболее востребованным является классический домик с выгребной ямой под ним. В среднем глубина септика не должна превышать 1,5 метров, а диаметр – 2,5 м. Если грунтовые воды залегают близко к поверхности, то такой вариант не подойдет. В данном случае идеальным решением будет торфяной туалет.
В качестве материала для дачного клозета часто используют обрезную доску. Между тем, построить красивый и функциональный дачный туалет без запаха получится и из бруса, фанеры, а также кирпича. В качестве вентиляции можно использовать стальную или пластиковую трубу. Для герметизации септика подойдет бетонное кольцо, какое используют в строительстве колодцев, цементный раствор и песок.
Завершаем создание проекта оформлением схемы. Многочисленные чертежи дачного туалета, которые можно найти в Интернете, дают следующие параметры кабинки:
длина – 1000-1500 мм;
ширина – 1000 мм;
высота – 2100 мм.
Высота двери, как и в любом помещении, составляет 1800-1900 мм. В нее или на место фронтона можно вписать матовое стекло, которое будет пропускать днем солнечный свет.
Как построить дачный туалет, заливаем фундамент, возводим каркас
Чтобы построить дачный хозблок, согласно схеме дачного туалета сделайте разметку на подготовленной площадке. В углах выройте ямки глубиной 300-500 мм, насыпьте на дно песок, а сверху положите арматурную сетку и влейте бетонную смесь. Финишным слоем четырех песчано-бетонных пирогов станут каменные блоки, на которые нужно положить листы рубероида. Фундамент готов, можно переходить непосредственно к устройству дачного туалета.
Следующим этапом в теории о том, как построить дачный туалет своими руками, является обустройство выгреба. Непосредственно под кабинкой выройте яму глубиной 1000 мм. Бетонное кольцо уложите в получившееся углубление, подгоните его по центру и засыпьте по периметру песком, чтобы зафиксировать. Дно залейте слоем бетонного раствора.
На блоки уложите подрезанные по размеру брусья с вырезанными заранее пазами и сделайте с их помощью нижнюю обвязку. Следом закрепите лаги для будущего пола и вертикальные стойки. Укрепите их горизонтальными перекладинами и обвязкой под кровлю. Завершите возведение каркаса укладкой кровельных стропил.
Чтобы чертеж дачного туалета материализовался окончательно, осталось обшить кабинку. Закрепите на каркасе доски или листы фанеры, сверху обшейте стропила древесиной. Внутри постелите пол и обустройте деревянный унитаз. Поверх кровельной базы положите рубероид, а на него листы шифера. Заполните дверной и оконный проемы, выведите вентиляцию. Оригинальные фото дачных туалетовпредлагаем посмотреть в нашей галерее.
Интересные факты, хитрости, советы
[vc_row][vc_column width=”1/1″] [vc_toggle title=”Строительство туалета своими руками: полезные советы” open=”true”]
Строительства туалета своими руками дело не сложное. Вам нужны инструменты, чертеж и положительный настрой. Прежде всего, необходимо сделать расчет размеров и выбрать конструкцию, а также исследовать место для расположения хозяйственного блока и глубину выгребной ямы. При постройке туалета своими руками можно использовать готовую схему дачного туалета. Клозет согласно законодательству должен располагаться на расстояние не менее 15 метров от вашего дома. Под ним не должны расти деревья. Грунтовые воды не должны быть близко к поверхности. В качестве материала обычно используют обрезную доску.
[/vc_toggle] [vc_toggle title=”Строим туалет для дачи: какой? как? почему?” open=”false”] Итак, после того как мы определились с конструкцией туалета для дачи, и с тем, что выгребная яма соответствует нормам, определяем глубину ямы. Она должна составлять 1,5 метра, а в диаметре 2,5 метра. Если же все-таки устройство выгребной ямы, соответствующей требованиям, не возможно, то лучше использовать торфяной туалет. Красивый дачный туалет, функциональный и без лишних запахов можно изготовить из кирпича, фанеры, бруса. Пластиковую или стальную трубу применяем в качестве вентиляции. Бетонное кольцо используем в качестве герметизации.
[/vc_toggle] [vc_toggle title=”Как лучше построить туалет?” open=”false”] Как сделать садовый туалет? Для начала оформляем схему проекта, т.е. создаем уникальный чертёж, который будет соответствовать всем вашим потребностям. Оптимальный размер туалетной кабины: ширина – 1 метр, высота – 2 метра, длина – 1,5 метра. Как и в любом помещение высота двери должна составлять 1800 мм. В дверь можно вмонтировать стекло с матовым напылением, и оно будет прекрасно пропускать свет. Согласно схеме делаем разметку на площадке, которую заранее подготовили. По углам вырываем ямки, глубина которых 500 мм, насыпаем песок на дно, поверх накладываем сетку арматурную и заливаем бетонный раствор. Итогом станут блоки из камня, на которые укладываем рубероид. Все, фундамент у нас есть, можно продолжать воплощать в жизнь проект, как туалет построить. Подробнее смотрите на видео:
[/vc_toggle] [vc_toggle title=”Красивые дачные туалеты” open=”false”] Построить красивые дачные туалеты можно и по выбранному фото. Когда выгребная яма и фундамент уже готовы, бетонное кольцо положено, залито бетонной смесью, и уложены блоки, укладываем брусья с пазами и производим подвязку нижнюю. Закрепляем лаги и вертикальные стойки. Укрепляем их перекладинами. Завершаем этап возведением каркаса туалета. Делаем укладку кровельных стропил. Чтобы стал реальностью чертеж, необходимо обшить кабину. Закрепляем на каркасе листы из фанеры или доски и обшиваем древесиной. Застилаем внутри пол. Обустраиваем унитаз, положив рубероид, а на него шифер.
[/vc_toggle] [vc_toggle title=”Туалет для дачи деревянный: преимущества и особенности” open=”false”] Одна может быть самая важная постройка на нашем участке это туалет для дачи деревянный. Соблюдаем все ГОСТы и стандарты при выборе места для строительства. Самый на наш взгляд простой и дешевый способ сделать яму, это использовать шины автомобильные. Впрочем, кирпичная яма будет более надежным и долговечным вариантом, но для ее создания придется потрудиться. Чтобы избежать запахов из унитаза и бактерий, не нужно выливать в него воду бытовую с моющими средствами, так как это нарушает естественную переработку. В деревянном туалете будет очень тепло и сухо, если вы отделаете стены деревянного туалета пенопластом, а окно на улице соорудите под фронтоном и небольших размеров. Вентиляцию делаем из отдельно смонтированной трубы, которая идет вверх на крышу, приблизительно на метр. Если вас интересует дачный туалет, чертеж с размерами вы можете посмотреть на фото.
[/vc_toggle] [vc_toggle title=”Проект дачного туалета: пудр-клозет” open=”false”] Если у вас нет возможности или желания организовывать сливную яму, предлагаем оптимальный проект дачного туалета – пудр – клозет. Суть в том, что под в туалетным домиком и импровизированным сортиром устанавливаем собирательную емкость для сброса нечистот (ящик, бадья ведро и т.д.). Поход в туалет каждый раз завершается присыпкой нечистот золой, торфом, сухим песком, осыпавшейся хвоей и т.п. Расход в сутки на человека – один килограмм торфа или два килограмма земли. По мере того как заполниться ящик содержимое выбрасывают в компостные ямы. Достоинства весьма очевидны: безотходность в цикле жизнедеятельности, не нужно мучиться с выгребом, вывозом, полное отсутствие запаха и мух, и плюс отличное сырье для удобрения сада. Оптимальные размеры туалета на чертеже.
[/vc_toggle] [vc_toggle title=”Уличный туалет: каким он бывает” open=”false”] Уличный туалет для нашей дачи довольно банальная постройка, и но для ее возведения нужно следовать определенным требованиям. Участок для застройки должен располагаться на большом расстоянии от жилья, а также источников воды, и, конечно же, далеко от домов соседей. Все это нужно оговаривать с вашим садоводческим товариществом. Но не нужно слишком зацикливаться на всех этих правилах, во всем хороша мера, так как иначе в плохую погоду придется далеко бежать. По типу постройки они также бывают разные: туалет из кирпича, туалет шалаш, туалет из дерева, хозблок с туалетом, и т.д. Есть и возможность установить готовую конструкцию из пластика.
[/vc_toggle][/vc_column][/vc_row]
Размеры унитаза для 8 разных размеров унитаза (схемы)
Туалет может быть простым туалетным приспособлением, но многие из нас не могут представить себе жизнь без него. Но даже простые устройства могут иметь сложные функции, и подобрать подходящий унитаз для дома может быть непросто. Начните свое исследование, ознакомившись с этой серией основных размеров, рисунков и определений унитаза.
Туалет может быть простым домашним приспособлением, но многие из нас не могут представить себе жизнь без него.Даже простые унитазы могут иметь сложные особенности. Начните свое исследование, ознакомившись с этой серией основных размеров, рисунков и определений унитаза.
Вы можете даже подумать, что если вы видели один унитаз, вы видели их все, или что единственное, что стоит решить, — это то, хотите ли вы забавных и функциональных функций, таких как встроенное биде, настраиваемая высота сиденья или возможность двойного смыва. . Но потяните за это господство! При выборе тронного зала нужно учитывать гораздо больше.
От простого углового унитаза до модного унитаза с двойным сливом и сиденья-биде — очевидно, что не все унитазы одинаковы. В свете этого найти подходящий туалет для дома может быть непросто
Прежде чем отправиться в местный магазин товаров для дома или перейти к интернет-магазину, лучше подготовиться к большому количеству вариантов. Туалеты бывают разных конфигураций, стилей и функций, в том числе функций, о которых вы, возможно, никогда не слышали.
На что следует обратить внимание при покупке нового унитаза
При покупке (или просто поиске) нового унитаза важно учитывать различные характеристики продукта, которые для вас важны. Вам придется учитывать важные факторы, выходящие за рамки вашего личного вкуса. Например, вам нужно знать планировку вашей ванной комнаты и выбрать унитаз, который вам подойдет.
Есть определенные аспекты, особенности и атрибуты, которые необходимо учитывать при покупке нового унитаза.
Унитаз, форма
Вы можете выбрать удлиненную чашу вместо круглой, если для вас важна форма унитаза.То же самое и с формой сиденья унитаза — вы предпочитаете круглое сиденье или удлиненное сиденье? Или, может быть, вам просто нужен стандартный унитаз без наворотов.
Но что именно представляет собой стандартный унитаз? Важно определить размеры и дизайн, которые соответствуют вашим потребностям.
Современные туалеты становятся все более и более изощренными, и вы можете быстро освоиться с новыми функциями. Сегодня есть умные туалеты, которые нагревают сиденье для вас, индивидуальные и даже самоочищающиеся туалеты, каждый из которых может быть изготовлен по индивидуальному заказу в соответствии с размерами вашей ванной комнаты — если вы знаете, где искать!
Характеристики туалета
Вы можете придать значение техническим характеристикам туалета или эстетическим аспектам.Например, если вы собираетесь отремонтировать современную ванную комнату, вы можете предпочесть современный унитаз с юбкой из-за его эстетической привлекательности, а не простой настенный унитаз, который выглядит не так хорошо.
Вам также следует подумать о том, как определенные функции могут улучшить функциональность унитаза. Например, унитаз с подачей под давлением может быть более привлекательным, чем унитаз с двойным смывом или унитаз с сиденьем для биде — если для вас больше всего важен чистый и мощный смыв.
Размеры унитаза
Хотя дополнительные функции и компоненты важны и забавны, самое важное, на что следует обратить внимание, — это размеры унитаза.В конце концов, вам не захочется покупать унитаз с удлиненным сиденьем, если ваша ванная комната узкая.
Вы также не хотите, чтобы унитаз был настолько большим, что гости ударяются коленями о противоположную стену, когда встают, или настолько широким, что он слишком уютно сидит рядом с ванной или душем. Если вы выберете более высокий унитаз, убедитесь, что он хорошо сочетается с остальной частью ванной комнаты — например, если он намного выше раковины, это может выглядеть неуместно!
Вы также не хотите, чтобы у вас был маленький туалет, который заставит остальную сантехнику и мебель выглядеть комично.Одно дело компактный унитаз, совсем другое — унитаз маленького размера!
Тогда нужно подумать о высоте. Слишком высоко, и вы ляжете на цыпочки, даже когда сидите, и слишком низко, и вы с таким же успехом можете сидеть на корточках.
Так как же подобрать унитаз нужных размеров? Хотя каждый человек и семья уникальны, мы надеемся, что следующий взгляд на разные размеры унитазов поможет вам получить представление о качественных настройках, а также о том, как оборудовать эти унитазы.
Связанные: Типы туалетов
Пристенный 1-ПК
Если вы ищете что-то простое и практичное, то этот однокомпонентный унитаз вам действительно понравится.Этот компактный унитаз, созданный как единое целое, станет отличным выбором для небольшой ванной комнаты или ванной комнаты в квартире, а также для тех, кто пытается сэкономить место.
Прикрепленный к стене унитаз из 1 ПК можно установить прямо на готовый пол, если у вас есть выпускная труба для воды, которую можно установить на расстоянии 12 дюймов от готовой стены. Между готовой стенкой и самой нижней задней стенкой унитаза есть зазор 5,5 дюйма. Это дает достаточно места для доступа и очистки водяного клапана для воды, поступающей в верхнюю часть бачка для унитаза.Штуцер для водяного клапана также находится на высоте 5,5 дюйма над чистым полом.
Компактный размер настенного 1-ПК дает несколько преимуществ, включая простоту очистки, большую долговечность из-за меньшего количества смещаемых компонентов для торможения, а также более гладкий и современный дизайн. Этот конкретный блок также поставляется с опцией двойного смыва. В верхней части резервуара вы заметите кнопку для «Половинного слива» и кнопку для «Полного слива». Половина промывки требует значительно меньше воды и идеально подходит для удаления жидких отходов, в то время как полная промывка достаточно эффективна для тщательного удаления других отходов.
Удлиненный двухкомпонентный унитаз, приставленный к стене
Если у вас большая ванная комната или более высокие члены семьи хотят чего-нибудь посложнее для колен, подумайте о покупке чего-то такого размера, как этот удлиненный двухкомпонентный унитаз, стоящий спиной к стене. И когда говорится «удлиненный», это действительно означает «удлиненный». Этот унитаз имеет размеры 30,5 дюйма, от задней стенки до самого переднего конца унитаза, что идеально подходит для больших ванных комнат. Но учтите, что в этом туалете будет тесновато во многих меньших половинных ваннах.Само сиденье для унитаза имеет длину 18,5 дюйма и чуть менее 14 дюймов в самом широком месте.
Удлиненный двухкомпонентный унитаз, пристроенный к стене, не только является длинным, но и имеет некоторые заметные преимущества в высоте. Само сиденье находится на высоте 16,5 дюймов над чистым полом. Эта высота позволяет большинству взрослых людей среднего и высокого роста очень удобно сидеть на троне. Кроме того, в отличие от большинства компактных унитазов, у которых за унитазом расположен нижний резервуар, эта конструкция позволяет установить довольно высокий дополнительный блок за унитазом.Здесь верхняя часть резервуара достигает 30,75 дюйма над готовым полом.
Прикрепленный к стене круглый передний двухкомпонентный унитаз
Для тех домовладельцев, которые хотят высокий и широкий, но не любят удлиненный вид вышеупомянутого удлиненного унитаза, или которым просто не хватает места в ванной комнате для такой модели, рассмотрите преимущества более сбалансированной спинки. пристенный круглый передний двухкомпонентный унитаз.
Этот унитаз выставлен как две части, но они плотно соединены друг с другом, чтобы создать впечатление единого и хорошо сбалансированного устройства.Круглый передний двухкомпонентный унитаз, от задней стенки до самого переднего конца унитаза, имеет размеры 28,5 дюйма. Это делает его на целых два дюйма короче, чем вышеупомянутый удлиненный двухкомпонентный унитаз, стоящий вплотную к стене.
Унитаз данной конструкции имеет клапан подачи входящей воды, который можно установить в двух положениях. У него также есть рычаг смыва, который удобно расположен в верхнем левом углу, чуть ниже того места, где лежит крышка унитаза длиной 15,75 дюйма. Этот рычаг обращен наружу и, таким образом, позволяет домовладельцам ставить предметы мебели непосредственно рядом с унитазом, не испытывая проблем с людьми, которым нужно тянуться в сторону, чтобы нажать на рычаг смыва.Обратите внимание, что в отличие от первой конструкции унитаза в нашем списке, которая могла похвастаться режимом двойного слива для лучшего сбережения воды, эта конструкция в ее нынешнем виде позволяет использовать только универсальный смыв.
Основы установки
Выбор предпочтительных размеров унитаза — это только первый шаг к тому, чтобы стать новым троном для вашей ванной комнаты. Следующий шаг — понять, как его установить. Мы надеемся, что эта базовая схема установки поможет вам научиться размещать и закреплять унитаз в установленном отверстии.
Если вы не живете в перепрофилированном коммерческом здании или построенной вручную хижине, которая была спроектирована до основных рекомендаций по зонированию дома, или если вы намеренно не решили пойти против течения при проектировании собственного дома, у вас должен быть отводящий водопровод в полу, который займет удаление всего мусора вдали от вашего дома в вашу септическую систему или далее в канализационные очистные сооружения вашего района.
Это выходное отверстие — это то место, где вы собираетесь быть центральной точкой процесса установки унитаза, поскольку отверстия обязательно должны быть совмещены, а все остальное можно легко отрегулировать, например, добавить дополнительную длину к входящей водопроводной трубе.
Теперь, когда вы знаете, с чего начать, следующий шаг — совместить фланец туалета и нижнюю часть унитаза так, чтобы восковое кольцо плотно прилегало к внутреннему диаметру фланца туалета, а болты туалета выходили наружу. Обратите внимание, что вам нужно будет нанести герметик рекомендованного производителя по всей длине дна унитаза и особенно в местах, где чаша будет крепиться к фланцу туалета. Это предотвратит вытекание влаги.
После того, как болты шкафа пройдут необходимые отверстия, наденьте на болт коническую шайбу и закрепите гайкой подходящего размера.Используйте динамометрический ключ, чтобы закрепить гайку, и закройте эту гайку колпачком для болта, чтобы предотвратить коррозию.
Теперь пора добавить часть бака для воды в унитаз. Это будет сделано аналогично тому, как вы прикрепили унитаз к фланцу туалета: вы будете использовать болты, шайбы и гайки соответствующего размера для бачка, чтобы убедиться, что детали подходят и надежно затянуты с помощью динамометрического ключа. Однако обратите особое внимание на резиновую прокладку на прилагаемой схеме установки, чтобы предотвратить утечку воды.
Подвесной унитаз
Для тех, кто выбирает более современный дизайн дома, устанавливает унитаз в коммерческом предприятии или дом, перепрофилированный из коммерческого предприятия, или у кого другой уникальный дизайн, то у вас может не быть центральной канализационной трубы, или у вас может не быть хотите переместить его в другое место в здании или комнате.
В любом случае, наиболее популярной альтернативой является подвешивание унитаза на стене и размещение отходящей канализационной трубы рядом с входящей водопроводной трубой.В этом случае все трубопроводы будут в стене и вне поля зрения.
Подвесные унитазы привлекательны тем, что в основании унитаза из-за отсутствия дна обычно не бывает мусора или отложений. Вместо этого унитаз вешается на стену, а выходящая канализационная труба проходит сквозь стену и стекает вниз и наружу. Там, где должно быть основание, остается пустое пространство, что дает еще одно преимущество — мыть полы намного проще.
Конечно, в то время как подвесные туалеты значительно упрощают работу в долгосрочной перспективе, их установка может вызывать затруднения.Поскольку большая часть веса человека будет приходиться на подвесной унитаз, невероятно важно, чтобы он был установлен на прочных сквозных балках и, если вы не особенно удобны, чтобы за вас это сделал кто-то другой. Установка подвесного унитаза также обычно требует некоторых работ по сносу, поскольку вам понадобится полный доступ к задней стороне этих балок, чтобы полностью закрепить фитинги.
Стена облицованная
Если вы нервничаете по поводу прочности подвесного унитаза, подумайте о балансе, который предлагает этот настенный дизайн.С этим унитазом с облицовкой стеной вы можете наслаждаться устойчивым основанием, которое обеспечит достаточную поддержку веса, и вы получите дополнительное преимущество, заключающееся в том, что реальная часть унитаза с резервуаром для воды скрыта за стеной.
Как и в случае с подвесным унитазом, у унитаза с облицовкой стены выпускной сливной трубопровод проходит через стену. Это может помочь предотвратить коррозию и проблемы с утечкой в нижней части унитаза. Тем не менее, вам все равно придется использовать некоторые крепления для пола, чтобы закрепить унитаз на месте.
В этой конструкции унитаз расположен примерно в 550 сантиметрах от стены до самого дальнего конца чаши сиденья унитаза. Это делает дизайн немного более компактным по сравнению с другими вариантами и хорошим выбором, если вы беспокоитесь о пространстве.
Комод / туалет
Этот базовый габаритный чертеж унитаза помогает показать основные измерения, которые вам нужно будет сделать при поиске и выборе унитаза для покупки. Обратите внимание, что эти размеры в первую очередь следует использовать при рассмотрении традиционных туалетов, основание которых находится на чистом полу, а выпускная труба для подачи сточных вод проходит через пол.
Для этих размеров вы должны в первую очередь смотреть на размер «A» и размер «B». «А» измеряет длину от готового пола до самого центра окружности выхода воды, или, другими словами, центра того места, где будет размещен фланец туалета и закрепленного дна унитаза. Размер «B» будет высотой унитаза.
Это измерение важно, поскольку оно определит, насколько комфортно вам, вашей семье и вашим гостям будет комфортно сидеть на унитазе, а также определит, как подойдет трубопровод подачи воды, например, более высокое сиденье унитаза часто требует более длинный водопровод.
Резервуар для воды
На этом габаритном чертеже показаны различные части резервуара для воды. Самая важная деталь для правильной установки — это резиновая прокладка. Кроме того, убедитесь, что прокладка резервуара и чаши плотно прилегает к нему и нет разрывов, порезов или сколов, которые в противном случае могли бы привести к утечке воды.
После того, как вы выровняете прокладку бака и чаши, следующим шагом будет закрепление линии подачи воды и закручивание болтов. При установке других компонентов бачка для туалетной воды, если они еще не установлены, лучше всего начинать снизу и двигаться вверх.
Ручка вашего унитаза полностью контролирует, когда вода смывается из нижней чаши и поступает новая вода из резервуара. Когда вы нажимаете на рычаг, он поднимает цепь сливного клапана, которая поднимает заслонку, позволяя всей воде в бачке, чтобы вылить в унитаз и тем самым вытолкнуть лишние отходы. Другие компоненты резервуара для воды предназначены для обеспечения того, чтобы ваш резервуар был наполнен до уровня, необходимого для повторного завершения всего процесса промывки.
FAQ
Какой стандартный размер унитаза?
Общее эмпирическое правило для стандартных размеров туалета: глубина от 27 до 30 дюймов, высота спинки обычно от 21 до 31 дюйма, а ширина — около 20 дюймов.Также важно отметить, что унитаз, соответствующий требованиям ADA, должен иметь высоту сиденья от 17 до 19 дюймов.
Какие бывают унитазы?
Существуют разные типы туалетов. В общих чертах, мы можем разделить их на туалеты нижнего уровня, туалеты с закрытой дверью, туалеты, примыкающие к стене, и туалеты, подвешенные к стене.
В чем разница между пристенным унитазом и подвесным унитазом?
Основное различие между унитазом, прикрепленным к стене, и унитазом, подвешенным к стене, заключается в том, что подвесной унитаз кажется подвешенным над полом, не касаясь пола.
Как измерить унитаз?
Чтобы измерить ширину унитаза, пройдите от левого края к правому краю бачка унитаза или сиденья унитаза, которое является самым широким. Для определения глубины пройдите от передней части обода унитаза к задней части унитаза, а для высоты — от пола до края сиденья унитаза, затем от сиденья к верху бачка.
Какой минимальный размер унитаза?
Минимальное пространство, необходимое для унитаза, составляет 38 см от ближайшего препятствия.Это означает, что у унитаза должно быть расстояние не менее 38 см от его центральной линии до ближайшего объекта, стены или любого другого препятствия.
19 Практические планы флигеля для вашей усадьбы вне сети
Вы собираетесь отключиться от сети или вам просто нравится старомодный вид флигеля на вашем участке?
В любом случае вам понадобится несколько планов надворной постройки, чтобы построить ее должным образом. Я рыскал в Интернете и собрал столько планов надворных домов, сколько смог найти.Таким образом, вы можете просматривать их в одном удобном месте.
Конечно, вы найдете один набор планов или идею, которые вдохновят вас на постройку флигеля, идеально подходящего для вашего дома.
Вот планы уборных, которые помогут вам выполнить работу:
1. Хижина Аны Уайт для хижины
Ана Уайт — строитель с Аляски, которая делится своими планами на своем веб-сайте и выполняет феноменальную работу практически во всем, что строит. .
Очевидно, ее флигель ничем не отличается.Это хороший размер для того, что вам нужно в большинстве случаев. Она также добавила несколько личных штрихов в рога лося.
2. Простая уборная
Это еще один план, созданный Аной Уайт. Он предназначен для использования только одного куска стандартной кровли, а также с фанерными стенками.
Если вы ищете простой, но практичный флигель, ознакомьтесь с этими планами. По-прежнему кажется, что это было бы хорошим дополнением к большинству свойств.
3. Мои планы на открытом воздухе Пристройка
Если вам нужен надежный набор планов, которым нужно следовать при строительстве, этот сайт поможет вам.Он также предоставляет список материалов.
Кроме того, на нем показаны другие фотографии, на которых люди строили из этих планов и вносили в них свой собственный поворот. Есть несколько красивых вариантов для вдохновения.
4. Флигель «Новостей Матери Земли»
Мне нравятся планы «Новостей Матери Земли». Они нарисованы и включают каждую мелочь, которую вы должны знать, чтобы правильно построить флигель.
Они закрывают глубину ямы под уборной, а также дают вам идеи о том, как избавиться от запахов.Это полезная информация во всех смыслах.
5. Самодельный флигель в Восточном Техасе
Мне нравится внешний вид этого флигеля. Кажется, там достаточно места для передвижения внутри флигеля. У него также есть красиво наклонная крыша, чтобы не допустить попадания на нее элементов.
Но больше всего в этом флигеле мне нравятся мелкие детали. Цветы снаружи добавляют изюминку и даже зеркало внутри флигеля. Это создает более уютное ощущение.
6. Флигель Instructables
Этот флигель не так красив, как некоторые из показанных выше.Это то, что вы могли бы себе представить в работе по дому в пристройке.
Однако он полностью функционален и, похоже, стоит недорого в сборке. Учебник может помочь вам в кратчайшие сроки навести порядок в уборной.
7. Как все работает Вытяжной флигель
Этот флигель — отличный способ избавиться от любых нежелательных запахов. В нем не только рассказывается, как построить надворную постройку, но также рассказывается, как начать процесс компостирования под пристройкой.
Это убьет любой запах, который делает флигель неприятным местом.
8. Современный и не пахнущий флигель
Идея этого урока по уборной заключается в том, как построить простой флигель. Они подробно расскажут о том, как работает традиционный надворный дом, и о преимуществах его использования.
Но они также покажут вам несколько альтернатив более современной уборной. Это может включать добавление черепицы или отказ от использования флигеля в качестве пристройки.
9. Стильный флигель вне сети
Готов поспорить, вы не знали, что флигель можно считать стильным, но если вы живете вне сети и имеете флигель, вы живете вне сети со стилем.
Это руководство проведет вас через каждый этап строительства надворной постройки. Он также включает в себя множество изображений, которые помогут вам в процессе сборки.
10. Бюджетный современный флигель
Instructables — отличный сайт, потому что он позволяет обычным людям делиться своими идеями и подробно рассказывать о том, как можно воспроизвести процесс.
Этот флигель — отличный тому пример. Человек, который построил этот флигель, использовал то, что у него было, и поделился с другими, как они это сделали.Надеюсь, это либо даст вам знания, которые можно скопировать, либо вдохновит вас на создание собственного надворного сооружения из того, что у вас есть.
11. How to Specialist Outhouse
How-To Specialist — еще один замечательный сайт, который дает вам список материалов, представление о том, сколько времени займет сборка, и удивительные планы для проверки.
С помощью этого флигеля вы можете увидеть, где другие использовали планы для его строительства (следовательно, вы знаете, что планы работают), и это может вдохновить вас на внесение желаемых изменений.
12. Флигель Lincoln Logs
Этот флигель — великолепная идея для туалета на открытом воздухе. К сожалению, никаких планов по его сопровождению нет.
Однако лично мне он очень нравится, потому что напоминает мне детские игрушки Lincoln Logs. У него великолепная деревенская привлекательность.
13. Хижина Хоббита
Это интересное чтение. Хозяева этого флигеля имели пристройку, рассчитанную на двух человек.
Вместо того, чтобы оставить его как обычную пристройку, они превратили его в пристройку, напоминающую дом хоббита.
14. Хижина с одним отверстием
Эта флигель была построена из старого сарая. У него нет учебного пособия или планов к нему. Следовательно, его нужно использовать только как вдохновение.
Тем не менее, это должно вдохновить вас использовать любую древесину, которая у вас есть, чтобы построить небольшую конструкцию для наружной ванной комнаты. Могло получиться довольно красиво.
15. Викторианский флигель
Совершенно очевидно, что владельцы этого флигеля хотели, чтобы их ванная комната была местом гламура и местом, где им было бы приятно находиться.
Это великолепный флигель, в который вложено много продуманного и продуманного дизайна. Если вы ищете пристройку, в которой вам захочется остаться на некоторое время, это может быть то, что нужно.
16. Поднятый флигель
Этот флигель может выглядеть уникально снаружи, но это потому, что в него добавлен современный вид, который не виден снаружи.
Компостный туалет — это то, что ждет внутри этой пристройки. Поэтому дом необходимо приподнять, чтобы освободить место для туалета.
17. Модернизированный флигель
Этот флигель может показаться немного грубоватым снаружи. Тем не менее, внутри полностью законченная ванная комната. Они смогли найти предметы и переработать их для работы в уборной.
Поэтому имейте в виду, что не все пристройки должны быть броскими. Они только должны функционировать.
18. Индивидуальная постройка для компоста
В этой пристройке рассказывается о том, как она была создана, чтобы стать компостной пристройкой. Это отличная функция для подавления запаха.
Но они также добавили много света в экстерьер, что сделало флигель более уютным. Красная дверь помогает.
19. Ванная из поддонов
Если у вас скудный бюджет, обратите внимание на эту идею. Они использовали поддоны, чтобы построить всю свою внешнюю ванную комнату.
Он выглядит потрясающе изнутри. Вы можете увидеть детали того, как использовались поддоны. Это функциональная и экономичная идея.
Теперь у вас есть 19 различных планов постройки флигеля на вашем участке.Некоторые из них представляют собой только идеи, в то время как у других есть готовые планы и список материалов.
Вы также можете подумать об использовании компостного туалета, пока вы заняты планированием своего внешнего туалета.
После всего сказанного и сделанного, пришло время проявить фантазию и решить, какой тип конструкции на вашем участке вы хотите использовать в качестве туалета на открытом воздухе.
Была ли эта статья полезной?
Да Нет ×
Мы ценим ваши полезные отзывы!
Ваш ответ будет использован для улучшения нашего содержания.Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.
Следуйте за нами в социальных сетях:
Facebook Pinterest
Викторианская ванная комната: краткая история ванной
Примечание редактора: это обновление серии, выпущенной в 2012 году. Оригиналы читайте здесь: Часть 1, Часть 2, Часть 3, Часть 4 и Часть 5.
Ванная комната — одна из самых важных и, следовательно, наиболее укомплектованных или отремонтированных комнат в любом доме или квартире.Американцы двадцать первого века ОБОЖАЮТ свои ванные комнаты. Мы так их любим, хотим, чтобы их было много. Полные ванны, половинные ванны, туалетные комнаты, ванные комнаты, хозяйские ванны, парные и сауны.
Довольно удивительно осознавать, что сантехнические ванные комнаты с туалетами существовали в древнем мире. Невероятно, но ванная не вернулась до 1850-х годов.
Потребность в личной чистоте знает только пределы места и денег. Большинство из нас знает о знаменитых римских банях, поэтому мы знаем, что эта навязчивая идея уходит корнями в прошлое.
Ранний человек сначала посетил кусты, а затем отправился к реке, чтобы прибраться. Итак, с самого начала у нас действительно есть две гигиенические функции, о которых стоит поговорить в ванной, и они долгое время не соединялись вместе. Первая ванна представляла собой водоем, в котором мужчина / женщина сначала плескались, чтобы очиститься, а затем открывали способность плавать.
Древнеримские туалеты. Фото Fubar Obfusco
На земле нет культуры, которая не ценила бы чистоту, однако они должны добиваться этого.Чистота — это как физическое, так и духовное состояние, поэтому первая известная ванна или бассейн была ритуальным бассейном, где люди очищались перед поклонением, очищая свое тело и дух.
К третьему тысячелетию до нашей эры человек изобрел водопровод для купания и санитарии. Остатки древних туалетов и канализаций обнаруживаются в руинах древних городов в долине Инда на территории современного Пакистана, датируемых 2800 годом до нашей эры. Сливает удаленные отходы в выгребные ямы или дренажные системы.
В этих же городах также были ванные комнаты, которые стекали по трубам в стенах в муниципальную канализационную систему. Внутренняя сантехника. Древние туалеты можно найти в руинах Рима и его колоний.
Самая ранняя из известных ванн была найдена в Греции в 1700 г. до н. Э. Во Кносском дворце на Крите. Во время раскопок в греческих городах были обнаружены алебастровые и керамические ванны, а также сложные системы горячего и холодного водоснабжения, обеспечивающие купальщиков водопроводом.Нам больше знакомы древнеримские бани, где купание приобрело большое общественное и общественное значение.
У богатых римлян часто были частные бани, но большие общественные термальные ванны были не только местом, где можно было очиститься, но и местом общественных встреч, где собирались друзья, проводились встречи и деловые сделки, а также развлекались развлечения. Сегодня, особенно через Голливуд, мы находим римские бани непристойными и плотскими, но для них это была важная общественная функция и ритуал.Рим рухнул не из-за ванны.
Баня была не менее важна для обществ Ближнего Востока, поскольку ритуальное омовение, миква, было важной частью еврейской культуры. Такие бани были найдены на развалинах Масады. Традиции хаммама, или «турецкой бани», одинаково хорошо известны во всем арабском мире, благодаря чему возникли банные комнаты необычайной красоты, которыми восхищаются по сей день.
А на Востоке паровые бани в Японии использовались почти столько же, сколько бани в древнем западном мире.Все любят хорошую ванну.
Это не менялось на Западе на протяжении многих веков. Хотя нам нравится думать, что люди Средневековья были такими же грязными, как свиньи, которых держали крестьяне, свидетельства показывают, что они также любили хорошую ванну. Купание было рекомендовано Григорием Великим, первым монахом, ставшим папой.
Женский день плавания в плавучих ваннах, 5-я улица и Ист-Ривер. 1876. Изображение из Нью-Йоркской публичной библиотеки
.
Средневековые королевские особы поощрялись ежедневно мыть, мыть волосы и руки, а также чистить рот и зубы.Ученые говорят нам, что более состоятельные классы в Европе часто купались вместе, иногда в старых римских банях, оставшихся после падения.
Они оставались в банях, мочились во время еды и развлечений. Мужчины обычно не снимали шляпы, а женщины не снимали украшения и головные уборы, а вуаль на женщине указывала на ее статус замужней женщины.
Конечно, были моралисты и те, кто кричал «грех» и гедонизм во всем этом деле. В зависимости от того, где вы были или кем были, купание в средние века можно было наслаждаться или осуждать, и с течением времени общественное купание, особенно в смешанной компании, все больше и больше рассматривалось как прелюдия к греховному поведению, и ванна пришла в помещение или вообще прекратилась.
В некоторых городах Восточной Европы были приняты законы, предписывающие принимать ванну не реже одного раза в неделю. В противном случае он должен был заплатить штраф. Однако другие группы населения могут годами обходиться без купания, особенно бедные и жители более холодных стран.
Купание зимой стало очень подозрительным, поскольку паровая баня рассматривалась как источник заражения. Когда чума охватила земли, общественные купания прекратились, так как люди думали, что купание с другими вызовет распространение чумы через миазмы горячей воды.Так продолжалось на протяжении всего Возрождения. Со временем паровые бани, по возможности, заменили ванны для замачивания, а для богатых парфюмерия стала предпочтительной баней.
Большинство общественных бань в то время представляли собой неглубокие прямоугольные бассейны, часто бок о бок, где купальщики сидели и мочились, часто ели, читали или играли в настольные игры. Более портативная ванна обычно была деревянной, похожей на японскую ванну для замачивания, или похожей на бочку для вина, с деревом, скрепленным металлическими посохами, сделанным водонепроницаемым с помощью смолы и обычно облицованным хлопчатобумажной или льняной тканью.
Эти ванны наполнялись водой, нагретой на отдельном огне, которую выливали слуги или члены семьи. В зависимости от социального статуса и местных обычаев женщины купались обнаженными или в тонких платьях-сорочках. Мужчины также позаботятся о том, чтобы прикрыть свои интимные места.
На протяжении всей истории и культуры травы, цветы, соли и душистые масла использовались, чтобы сделать ванны более ароматными и помочь очистить тело. Мыло использовалось римлянами, галлами и кельтами, но на несколько столетий перерыв не появлялся в Европе до средневековья, с центром в Марселе, затем Генуе и Венеции.
Большинство стран Восточной и Центральной Европы не видели мыла снова до 1500-х годов. В то время мыло изготавливали из животных жиров, щелока и золы, и оно могло очищать плоть. Ароматическое мыло не появлялось до 16-17 веков, а формулы и рецепты ароматного мыла были хорошо охраняемой коммерческой тайной, поддерживая рост цен, так что это мягкое мыло для рук и лица было собственностью только богатых.
Фотография ванной комнаты Клинтон Хилл, сделанная в 1978 году Динандой Нуни.Предоставлено имуществом Динанды Нуни
Купание (или нет) — это только половина уравнения в ванной. Другая половина — устранение отходов. В зависимости от того, где человек жил и его или ее положения в жизни, эта необходимая функция была либо неприятной проблемой, которую нужно было решить, либо настоящей золотой жилой.
Моча издавна использовалась как дубитель для кожи, а также при производстве селитры, компонента пороха. У людей были предприятия, которые собирали, откуда животные и люди помогали себе, храня их и продавая.Это могло быть довольно прибыльным, но никогда не было социально приемлемым. Кожевников обычно изгоняли на окраины города не зря.
Ночная почва, однако, не имела большой стоимости при перепродаже. Такие мясоеды, как люди, не производят хороших удобрений. Итак, с самого начала цивилизации всегда были те, чья работа заключалась в сборе и транспортировке мусора в другое место.
В большинстве средневековых замков или в более богатых домах были гардеробы; уборные в туалете, где отходы падали в яму или мусор, или, что еще хуже, в водоем.Люди, у которых не было таких комнат, часто выбрасывали мусор из ночного горшка на улицу.
Удивительно, что не все они умерли от чумы, и если бы не люди ночной почвы, они могли бы умереть. Эти люди убирали отходы животных и людей с улиц, переулков, свалки, канализации и траншей и вывозили их за город. Вдали от города. За пределами Лондона одна куча была размером семь с половиной акров и называлась «Маунт-Плезант».
Со временем на протяжении веков европейская аристократия снова стала любить ванну.Мы находим тщательно продуманные и дорогие кадки, вырезанные из всех видов камня во дворцах, загородных домах и городских особняках королевской семьи и знати.
Очень шикарно, очень весело и непослушно! К 17 веку, когда европейцы начали массово селиться в Северной Америке, ванна для обычного дома представляла собой переносную деревянную ванну, облицованную сталью. Его выносили перед огнем и очагом и наполняли горячей водой.
Вся семья по очереди купалась в одной и той же воде, которую только потом сливали.Обычно это происходило раз в неделю, обычно в субботу вечером, и все принимали ванну, если в ней нуждались или нет.
В домах того времени уборные были на заднем дворе. К началу XIX века, когда в Бруклин-Хайтс, Гринвич-Виллидж и других ранних поселениях Нью-Йорка строились дома, в этих домах не было ванных комнат.
Там хранилась кадка в кладовой, ночные горшки под каждой кроватью и уборная сзади. Это не изменилось до рассвета чуда внутренней сантехники в 1850-х годах.
Ванная 1888 года с деревянной отделкой. Иллюстрация из каталога сантехники и сантехники J.L. Mott
До 1850-х годов три части ванной были в отдельных помещениях. Если вам нужно было умыться, ополоснуть лицо или руки водой или очистить себя губкой, вам понадобятся только таз и емкость с водой, желательно подогретой.
Если вы принадлежали к среднему классу или были богаты, у вас в спальне был умывальник или умывальник. В противном случае, вероятно, это была семейная раковина на кухне.Когда вы хотели принять ванну, перед огнем выносили переносную кадку, нагревали воду, и вы принимали ванну.
Богатые могли позволить себе роскошь ванны в своих покоях, но для большинства людей такое нечастое купание принималось на кухне у очага. В домах были уборные.
Французский ночной горшок XVIII века. Фото из Метрополитен-музея
К середине 1800-х годов связь между отходами и здоровьем, наконец, была установлена, и великие муниципалитеты мира — Лондон, Париж, Нью-Йорк — начали строить сложные канализационные системы для смыва городских отходов.
Со знаниями приходят и технологии, и именно великие технологические достижения индустриальной эпохи дали решение проблемы — слишком много людей и слишком много отходов в относительно небольшом пространстве — с помощью современной сантехники и унитаза со смывом.
Первый унитаз со смывом был изобретен крестником королевы Елизаветы I, Джоном Харрингтоном, еще в 1596 году. Он считался большой новинкой, но не прижился. Можно только представить себе королеву и кучку придворных, которые краснеют и наблюдают за происходящим, как пятилетние дети.Или кота. Но не было системы труб или воды под давлением, так что все не так уж и много.
В 1775 году первый патент на унитаз со смывом был выдан британскому изобретателю Александру Каммингу. Он и другой изобретатель, Самуэль Проссер, в 1777 году добились больших успехов в создании современного туалета. Но по-прежнему не было никакого способа подключить его к источнику воды или канализации.
К этому времени было придумано еще одно жаргонное слово для обозначения туалета: унитаз, названный так потому, что ранние домашние туалеты, действительно прекрасные предметы мебели из дерева, часто помещались под лестницей в туалете.
Первые туалеты со смывом в США были установлены в отелях. В 1829 году отель Tremont в Бостоне был первым отелем, в котором была установлена внутренняя сантехника, с восемью туалетами, построенными архитектором Исайей Роджерсом.
Они находились на первом этаже отеля и питались от водонагревателя на крыше, под действием силы тяжести смывающего туалеты в канализационную систему. Это было просто, но сработало. Осталась проблема с обратным потоком канализационных газов и метана. На это потребовалось бы еще несколько лет, но идея современного туалета почти появилась.
В 1834 году Роджерс превзошел самого себя, спроектировав Astor House на Манхэттене, большое шестиэтажное здание (пока без лифтов) с 17 ванными комнатами на верхних этажах, которые обслуживали 300 гостей. Помимо унитазов, были также ванны с проточной водой.
У этих ванн были маленькие газовые печи и резервуары, прикрепленные сбоку или сверху, которые нагревали воду. И W.C. и ванны сливались в канализацию и были заполнены огромными резервуарами для воды на крыше.Ванные комнаты Роджерса совпали с изобретениями другой легенды сантехники, его бывшего начальника Соломона Уилларда, которому приписывают американское изобретение центрального отопления с горячим воздухом. Эти две особенности соединились 50 лет спустя в ванной в стиле поздней викторианской эпохи.
Ванная комната конца XIX века в Доме Кодмана. Фото с сайта Historic New England
Наконец, кто-то придумал, как подавать воду под давлением, имеющую достаточную мощность для смыва отходов, в систему труб, ведущих за пределы дома, в канализацию.Этим обычно признают англичанина Томаса Крэппера, но он не изобрел современный туалет.
Томас Твайфорд действительно удостоен этой чести. В 1885 году он изобрел бесклапанный унитаз из стекловидного фарфора. Предыдущие модели были из дерева и металла. Томас Крэппер владел компанией по поставке сантехники, купил патент на «Бесшумный бесклапанный фильтр для предотвращения образования сточных вод» и начал изготавливать унитазы. Остальное уже история. Как известно, жаргонное словосочетание «в дерьме» происходит от его имени.
Его привезли в Соединенные Штаты американские солдаты после Первой мировой войны, после того как имя Крэппера было видно повсюду в туалетах в Великобритании. Если бы Томас Твифорд выбил свое имя на всех остальных туалетах в Англии, мы могли бы сказать «в твайфорде». ” Нет такого кольца.
Ничего из этого не было бы возможным, если бы инженеры и изобретатели не разработали современную сантехнику. Древние греки, египтяне, римляне, японцы и жители Восточной Индии сумели создать водопроводные системы, но большая часть знаний об этих изобретениях была утеряна.
Первые трубки в Америке были деревянными. Ими высверливали стволы вяза или болиголова, соединенные смолой. Первой водопроводной водой в Бостоне была система деревянных труб, ведущих от пруда Ямайка к Бостонской гавани. Деревянные трубы использовались до начала 1800-х годов, когда были разработаны чугунные трубы.
Даже сегодня остатки деревянных труб иногда обнаруживаются при раскопках города. Филадельфия была первым американским городом, который разработал и использовал систему чугунных труб, потребляющих энергию от ветряных мельниц для проталкивания воды через систему.
Нью-Йорк также имел раннюю систему деревянных труб и перешел на чугун в начале 1800-х годов. После катастрофического пожара 1835 года, который показал несоответствие системы, в Нью-Йорке была построена огромная магистраль Кротонской системы акведуков, разработанная в 1834 году для перекачки воды в город и в небольшие резервуары на 42-й улице и в Центральном парке из водохранилище в Кротоне, штат Нью-Йорк,
В 1857 году инженер Джулиус Адамс модернизировал систему водоснабжения Бруклина, создав первую современную городскую канализационную систему и в процессе разработки формул для определения потребностей в сточных водах для растущего города.Он сделал возможным современную сантехнику.
Он также напечатал свои выводы, предоставив план для городов по всей стране. В то время как это происходило, группа мужчин, занимающихся растущей профессией инженеров / сантехников, придумывала правильный способ отвода канализационных газов из домов. Они выяснили стандарты для сточных труб и водостоков. Методом проб и ошибок они определили углы, размер необходимых труб и другие детали для водопровода современного городского дома. Придумали арматуру, арматуру и арматуру.
Производители по обе стороны Атлантики проработали детали унитаза, его форму, размер и материалы. Стеклянный фарфор стал предпочтительным материалом, идеально подходящим как для чистоты, так и для приятного дизайна. Они также проработали детали раковин и ванн, а также приспособления для подачи воды. Наконец-то все соединилось для внутренней ванной комнаты, и к пику викторианской эпохи все было на месте. Пусть начнутся траты и украшение!
Подобно космическому событию, когда все звезды и планеты выстраиваются в линию, феномен, который мы знаем как современная ванная комната, соединился в конце 1800-х годов: городские канализационные системы, центральное отопление, горячая и холодная вода, совершенство интерьера. сантехника и трубы, изобретение унитаза со смывом, изобретение стационарной ванны и раковины, осознание того, что все это лучше всего можно использовать в одной комнате, а также новые социальные программы, пропагандирующие личную чистоту и гигиену, дали нам ванную комнату.
А какие это были ванные комнаты! Когда викторианцы правильно поняли идею, они воспользовались ею. Приобрести деньги и производство было легко, и вскоре сотни компаний начали производить самые разные вещи для новых ванных комнат.
Необходимость действительно была здесь матерью изобретений, и поскольку идея внутренней ванной комнаты стала не только новинкой для богатых, но и необходимостью для всех, новые инновации и изобретения появлялись быстро и яростно. Новые компании, многие из которых все еще работают, начали свою деятельность во второй половине 1800-х годов.
Возьмем, к примеру, Kohler, одного из крупнейших производителей унитазов, ванн и раковин. Они начались в 1873 году, когда австрийский иммигрант по имени Джон Майкл Колер купил металлургический комбинат Шебойган Юнион.
Изготавливали сельскохозяйственный инвентарь и отливки для декоративных ограждений, урны и кладбищенские кресты. В 1883 году Колеру пришла в голову идея испечь эмалевое покрытие для одного из своих коров для лошадей / шпариков для свиней, и родилась первая ванна Колера. Они никогда не оглядывались назад.
Компания Standard Sanitary Manufacturing Company, основанная в 1875 году, была небольшой компанией по производству сантехники.В 1899 году они объединились с несколькими другими аналогичными компаниями и стали ведущими производителями сантехнической арматуры, привнося такие инновации, как смесители для горячей и холодной воды, цельный унитаз и нержавеющую сантехнику для ванн.
К 1929 году они были крупнейшим производителем сантехники. Они стали American Standard в 1967 году после слияния с American Radiator Company.
В 1857 году житель Нью-Йорка Джозеф Гейетти произвел первую упакованную туалетную бумагу. Он назывался «Терапевтическая бумага», и в его бумажную смесь было добавлено алоэ.Его не было в рулоне, а были сложены стопки листов, сложенные в коробку, и на каждом листе было напечатано имя Джозефа Гейетти.
В 1890 году компания Scott Tissue выпустила первую туалетную бумагу в рулоне. Им было трудно продать это, поскольку это было «неуместное», которое нельзя было рекламировать. Химики продавали его, принося из-под прилавка, поскольку люди были слишком смущены, чтобы просить об этом или быть замеченными, поднимая его с полок. Продавались как маленькие рулеты, так и сложенные салфетки. Еще в 1935 году компания Northern Tissue рекламировала свои ткани как «безосколочные».Ой.
1915 Реклама туалетной бумаги Scott. Изображение предоставлено Chronicling America
.
Было еще много историй успеха, и все они зарабатывали деньги на ванных комнатах. Были люди, которые изобрели белое сиденье для унитаза, деревянную раму, покрытую твердой резиной, заменяющую сиденье из натурального дерева в старину.
Это было в 1904 году. Другая компания, Olsenite Company, занималась производством пластмасс и производила рули для автомобилей. Примерно во время Второй мировой войны они разработали процесс покрытия, в котором вместо резины использовался пластик, и они стали одной из первых компаний, производящих пластиковые сиденья для унитазов.
Для многих любителей старых домов ванная комната в викторианском стиле является квинтэссенцией без исключений. Здесь не так много старинных фотографий настоящих ванных комнат викторианской эпохи, потому что фотографировать эту комнату считалось ужасно бестактным и непривлекательным. Но множество примеров остается в наших домах, а производители сантехники и аксессуаров имели изобилие иллюстраций в своих каталогах, и от них мы можем получить много информации.
Поговорим о самой комнате.В более богатых домах туалет часто находился в отдельной комнате, в углу или в прихожей с дверью. Это был идеал, все еще унитаз, и для многих людей тогда и сейчас единственный способ иметь приличную ванную комнату. К сожалению, это не сработало с небольшими пространствами наших городов. В очень немногих ванных комнатах в Бруклине есть отдельные туалеты.
Сама комната всегда располагалась на этаже спальни, выше этажа гостиной, подальше от общественных комнат дома.Во многих домах туалет для прислуги располагался рядом с кухней, часто в сарае или на чердаке. О современной дамской комнате поначалу даже и не слышали.
Обшивка ванных комнат обычно делалась либо из плитки, либо из бусиновой доски. По мере того как викторианская эпоха приближалась к 20-му веку, плитка стала предпочтительным покрытием для стен, возвещая гнев к гигиене, а плитка, особенно обычная белая плитка, была лучшими доступными санитарными материалами, а глазурованные поверхности идеально подходили для частых и относительно простых уборка.Так называемые «плитки метро», а также плитки других размеров были очень популярны и остаются до сих пор.
Часто плитки сочетались с декоративными полосами из цветной или тисненой плитки пастельных тонов в качестве акцентов. Их до сих пор можно найти в ванных комнатах из коричневого камня. В домах богатых людей часто использовалось сочетание плитки и белого мрамора со стеновыми панелями из мрамора, мраморными раковинами и даже мраморными полами.
Фарфоровая ванна 1888 года. Иллюстрация из Каталога сантехники и санитарии J.Л. Мотт
Туалет часто находился на мраморной плите, как и ванна. Если бы была отдельная душевая кабина, это могла быть мраморная или кафельная плитка. В домах среднего класса неглазурованная белая плитка, часто шестиугольная плитка или квадратная плитка, иногда с черной акцентной плиткой, была предпочтительным материалом для полов в ванных комнатах.
Если в ванной не было кафеля от потолка до пола, стены обычно красили или оклеивали обоями выше перил стула. Оштукатурен и потолок. Викторианцы были очень чувствительны к частной жизни; так много уцелевших викторианских ванных комнат имеют витражи, часто действительно красивые и замысловатые, для уединения.Другим предпочтительным стеклом было непрозрачное узорчатое стекло, особенно в более скромных домах.
Ранние викторианские ванны не были ваннами на ножках, как думает большинство людей. Это были овальные кадки, некоторые с деревянными ободами, некоторые из цинка, олова или меди, вставленные в деревянные корпуса. Идея эмалированных чугунных ванн родилась только после того, как Джон Майкл Колер начал продавать свой эмалированный шприц для свиней, и Колер сделал первый в 1883 году.
Вскоре последовали и другие производители, и к 1885 году чугунная ванна на ножках стала предпочтительным выбором для ванной комнаты в викторианском стиле.Так продолжалось до 1920-х годов, когда следующей новинкой стала эмалированная ванна с двойными стенками.
К тому времени появилось много инноваций в ножках с ножками, включая установку насадок для душа и штанги для занавесок для душа. Половинки ванны с душевыми насадками, которые выступали в виде ракушки вокруг одного конца ванны, пользовались большой популярностью, а сегодня они редки и высоко ценятся.
Модных в каталогах и на иллюстрациях сегодня почти не встретишь. Они просто не пережили постоянной смены новинок.
Компании по производству сантехники выпустили всевозможные причудливые резные ограждения для ванн, ножки для чугунных ванн, душевые кабины и всевозможные аксессуары, чтобы сделать купание более длительным и приятным. Дни избегания ванны прошли.
Brooklyn Eagle управлял большим отделом недвижимости, рекламирующим все новейшие районы и дома, которые находились в разработке или выставлялись на продажу 12 октября 1897 года. Часть предложения по продаже любой собственности, будь то рядный дом, многоквартирного дома или отдельно стоящего загородного дома, было говорить о новинках сантехники.
Хорошим примером является описание нового ряда домов на Берген-стрит, между Бруклинским и Кингстон-авеню. Вот что они сказали о ванных комнатах: «Второй этаж, на который ведет широкая лестница из твердых пород дерева, состоит из элегантных апартаментов с альковами, а в гардеробных есть туалеты с отделкой из мрамора, просторные гардеробы и большие зеркала со скошенными пластинами. Ванные комнаты облицованы мраморной плиткой, а удобства включают полноразмерную ванну, мраморный туалет и т. Д.”
В другом объявлении говорится: «Сантехника самая современная, с красивыми ванными комнатами, выложенными плиткой». Еще в одном объявлении перечисляются атрибуты этой собственности: «… свинцовые трубы и открытая никелевая сантехника, отделка из твердых пород дерева, кафельная ванна, ванна для дополнительных прислуги, немой официант, холодильник, электрическое освещение с охранной сигнализацией с часами…».
Полная внутренняя сантехника позволяла оборудовать не только ванную комнату, но и гардеробные, которые с конца 1870-х годов были встроены в каждый многоквартирный дом.В большинстве односемейных рядных домов было по крайней мере две основные спальни с двумя смежными гардеробными между ними, доступными через карманную дверь между ними.
Описание санузлов и гардеробных домов на улице Берген. Изображение через The Brooklyn Daily Eagle
Эти гардеробные, как описано в приведенном выше объявлении, обычно имели встроенную раковину, часто облицованную мрамором, вокруг деревянной основы, окруженную зеркалами. Вокруг раковины будут шкафы, гардеробы и часто встроенные комоды.
В зависимости от дома одни из этих гардеробных были довольно большими и просторными, другие — более утилитарными и скудными. Но у всех была горячая и холодная вода. Эти раздевалки были неоценимы для мытья посуды, поскольку во всем доме была только одна ванная комната.
Сама ванная комната была чудом для викторианских глаз. Поскольку все это было так ново и впечатляюще, было важно, чтобы работа была видна, отсюда и текст «незащищенная никелевая сантехника» практически в каждой рекламе в газете.
В отличие от сегодняшнего дня, когда нам нравится скрывать работу всего, от водопровода до электрических шнуров, викторианцы обнажили свои трубы. Это также упростило ремонт в случае дефектов в системах. И, возможно, потребуется много ремонта.
Викторианский образ мышления высшего сословия настаивал на том, что для каждой функции существует инструмент или объект. Это произошло не из-за какой-либо целесообразности, а потому, что у них были деньги, которые нужно было сжигать, и компании, производящие товары, полагали, что если они их сделают, они будут продаваться.
И они были правы. Возьмем, к примеру, столовое серебро. Если у колониального дома были вилка, нож и ложка для ежедневного обслуживания, то в доме Золотого века было по крайней мере четыре или пять штук каждого из них, необходимых для полноценного обеда. Для каждой посуды были вилки для обеда, вилки для завтрака, вилки для десертов, вилки для салатов, вилки для рыбы, вилки для спаржи, вилки для маринованных огурцов, вилки для оливок и т. Д.
Это даже не считая сервировочной посуды, которая была еще более сложной. Ожидалось, что нужно знать, какая посуда для какого блюда, как и когда ее использовать, и слуги также должны были знать, чтобы накрыть стол.Горе бессмысленному домовладельцу, который ошибся.
Ухоженная ванная была похожа. Производители выпускают огромное количество товаров, каждая из которых предназначена для использования в определенных целях. В обычной ванной из коричневого камня не было всего этого, но по мере того, как дома становились все более грандиозными, вы часто можете найти ванные комнаты конца 1880-х годов и позже, с множеством бытовой техники, как в особняках, так и в спекулятивных домах высшего класса.
Ванная комната 1911 года. Иллюстрация из Нью-Йоркской публичной библиотеки
В дополнение к раковине, унитазу и ванне, роскошная ванная комната той эпохи могла иметь биде, ножную ванну, причудливую насадку для душа с ребрами жесткости на ванне или такой же ребристый душевой прибор в отдельной душевой кабине.Ванны были разных форм и размеров: от детской 3-футовой ванны до классического 5-футового размера и очень желанной модели длиной 6 футов. Сантехника для этих ванн включала в себя передние приспособления, выходящие из отверстий в верхней части ванны, а также передние или боковые приспособления, которые выходили из пола и висели над ванной.
Раньше раковины обычно представляли собой плоские мраморные столешницы с врезной фарфоровой раковиной множества размеров. Раковина могла быть простой или часто украшалась нарисованным рисунком, часто цветочным, впеченным в фарфор, как и посуда.Многие из них все еще существуют и могут быть довольно красивыми.
Каталог ванных комнат, 1912-15 гг. Иллюстрация: 1912 bungalow.com
Мраморные столешницы часто имели мраморную заднюю поверхность, высота которой также варьировалась от нескольких дюймов до огромного декоративного элемента. Раковины были настенными, с декоративными кронштейнами и никелевыми стойками, что позволяло демонстрировать всю сантехнику.
С приближением ХХ века раковина с мраморной столешницей была заменена раковиной из стекловолокна белого цвета. Эти раковины были отдельно стоящими или настенными и часто скрывали водопровод за какой-то пьедестал.Разнообразие стилей и размеров этих раковин ограничивалось только кошельком и местом в ванной.
Душевые модели конца XIX века. Иллюстрация из каталога сантехники и сантехники J.L. Mott
Туалет тоже поменяли. Первые туалеты зависели от высокого резервуара, который помогал воде перемещаться по системе под действием силы тяжести. Резервуары, часто сделанные из дерева, облицованные свинцом или другим металлом для гидроизоляции, прикреплялись к чаше с помощью длинных труб.
Чаши чаще всего были из простого белого стекловидного фарфора, но они также часто украшались цветами и другими декоративными мотивами.Некоторые очень богато украшенные чаши были вылеплены с узорами и формами, и все они были запущены в саму чашу.
Сегодня эти чаши крайне редки и довольно дороги, но их все еще есть. Многие здесь, в современной ванной комнате, европейцы, спасенные там. На рубеже 20-го века инновации в системе смыва позволили производителям объединить бак и унитаз, создав современный унитаз.
К началу 20 века ванная стала такой, какой мы ее знаем сегодня.Так же и отношение к чистоте и уединению. Сообщество сейчас отсутствует. Для людей среднего класса и выше была установлена святость ванной комнаты. Бедным людям по-прежнему приходилось делить помещения.
Фотография Эмили Гилберт для отеля типа «постель и завтрак» Arlington Place
В многоквартирных домах в наших городах не требовалось иметь внутренние ванные комнаты до начала 20 века, и многие из них все еще имели туалеты на открытом воздухе в задней части зданий. Если бы там был туалет, то на каждом этаже мог бы быть один, общий для нескольких семей.
Ванны также не были обязательными в каждой квартире, и во многих многоквартирных домах были общие ванны. Даже самые «просвещенные» многоквартирные дома, такие как Riverside Apartments Альфреда Тредуэя Уайта в Бруклин-Хайтс, построенные в 1890 году, имели общие ванные комнаты в подвале.
Новый закон о многоквартирных домах 1901 года гласил, что внутренние туалеты должны быть введены во все новые многоквартирные квартиры, а также ванны. Старые квартиры предполагалось переоборудовать, установить туалеты и ванны.Чаны оставались на кухне много лет, но, по крайней мере, они там были.
Поскольку санитарные условия были настолько плохи для бедных людей, особенно когда тысячи иммигрантов стекались в наши города, были открыты общественные бани.
Красочная ванная комната 1920-х годов. Иллюстрация из каталога 1928 Kohler
К началу Первой мировой войны ванная в среднем американском доме выглядела очень похожей на среднюю ванную комнату в большинстве американских домов сегодня. В каждом новом доме была по крайней мере одна ванная комната.На самом деле ванные комнаты настолько классные, что во многих домах их было больше одной.
Производители товаров для ванных комнат, таких как арматура, плитка, освещение, аксессуары и сантехника, проявили изобретательность и предоставили покупателям больше возможностей для выбора идеальной ванной комнаты.
Америка была полностью одержима ванной. И это продолжается по сей день.
Типичная ванная комната того времени состояла из унитаза с примыкающим к нему бачком, фарфоровой раковины, часто настенной, и ванны с настенной насадкой для душа.Занавески для душа не позволяли воде скапливаться на полу, выложенном маленькими черно-белыми шестигранниками или квадратными плитками. Стены также были облицованы плиткой, особенно от перил кресла до пола, в качестве обшивки, хотя полностью облицованная плиткой ванная не была редкостью.
Ванные комнаты, облицованные белой плиткой, считались особенно санитарными, и это очень хорошо. Но к 1920-м годам стало популярным использование обоев и узоров в ванной, что превратило комнату для клинических осмотров в более женственное и семейное место.
К этому времени викторианская ванна на ножках вышла из моды. В большинстве домов больше не было уборщиков, которые выполняли бы грязную работу, и уборка под открытым когтем, возможно, ускорила его кончину больше, чем любое стилистическое прихоть. Сначала была ванна на прочной подставке, а затем двухсторонняя закрытая ванна, покоящаяся на полу. Больше не нужно беспокоиться о чистке под ванной.
Другие изменения образа жизни были внесены в стили и предпочтения ванных комнат. Душ, который был скорее новинкой, чем необходимостью, становился все более популярным.По мере того как автомобиль позволял людям перемещаться дальше, в новые пригороды, окружающие наши большие города, поездки на работу становились длиннее, а утренние омовения становились все более частыми. Душ быстрее и проще, чем ванна, и к 1930-м годам в каждом доме среднего класса и выше был душ, либо отдельно, либо настенное крепление в ванне.
В 1927 году компания Kohler представила набор для ванной: подходящие раковины, унитазы и ванны. Это был не только отличный маркетинговый инструмент, но и ознаменовал начало признания ванной комнаты не только санитарной необходимостью, но и важным помещением, которое нужно украшать с осторожностью и значительными финансовыми затратами.
Ванная комната 1970-х годов. Фото через ретромонтаж
Все ведущие производители бытовой техники последовали их примеру и начали производить множество продуктов для современной ванной комнаты. У их викторианских предков было несколько линий продукции, и было много видов унитазов, несколько базовых дизайнов унитазов и некоторые вариации ванн, но они были ориентированы на рынок более высокого уровня.
Современная эпоха будет означать что-то для каждого уровня дохода, предлагая большое разнообразие продуктов.Если бы белый не был в вашем вкусе, они бы предложили цвет.
Сегодня мы с ужасом смотрим на предлагаемые цвета. Зеленые, темно-розовые, бордовые, черные, светло-розовые, светло-голубые и желто-коричневые туалеты теперь являются кормом для мусорных баков или свалок, за исключением тех, кто любит ретро.
Но тогда они считались передовым элементом в шике ванной комнаты, подходящим набором, сочетающимся со стенами из плитки размером 4 на 4 дюйма аналогичного цвета, обычно с контрастным цветом в качестве отделки. Мы все когда-нибудь видели эти розовые и черные ванные комнаты.Темные цвета были особенно популярны в 20-х и 30-х годах, а более светлые — в конце 50-х и 60-х годов, но это не было жестким правилом.
В это трудно поверить, но остальной мир, в том числе большая часть Европы, далеко отстает от нас в достижениях в области ванных комнат. Только 50 лет назад Лондон стал полностью водопроводным, и старые уборные все еще можно найти там на задних дворах рядных домов.
К 1950-м и 60-м годам застраивались новые пригороды, Левиттауны Америки.В домах меньшего размера могла быть только одна полностью оборудованная ванная комната, но по мере того, как дома становились больше, увеличивались и количество и размер ванных комнат. Пришлось разработать новую терминологию.
Собственная ванная комната и главная ванная стали во многих кругах обычным делом. Поскольку жилищный бум поколения после Второй мировой войны продолжался, было неприемлемо иметь только одну полностью оборудованную ванную комнату. На первом этаже и для гостей требовалась туалетная комната с туалетом и раковиной.
Теперь главная спальня, то есть комната родителей, нуждалась в отдельной ванной комнате, а вторая — для остальной части дома.Собственные ванные комнаты — это те, в которые можно попасть только из спальни, они идеально подходят для главной ванны. В настоящей хозяйской ванне было все: ванна, отдельная душевая кабина, туалет и двойная раковина.
Душевая — это ванная комната, в которой есть только душ. На языке недвижимости ее иногда называют трехчетвертной ванной. Сегодня во многих квартирах больше нет ванн, только душевые кабины. Ванная комната Джека и Джилл имеет две двери и обычно ведет в две спальни.
В некоторых больших ванных комнатах есть отдельная туалетная кабина, а во многих — двойная раковина.Мокрая комната — это ванная, которая становится душевой кабиной. Раньше они были только в очень маленьких квартирах, но снова становятся популярными.
Слив в полу позволяет воде стекать, и большинство из них предназначены для того, чтобы сэкономить хотя бы одну сторону комнаты, чтобы повесить полотенца, аксессуары и туалетную бумагу, чтобы они не промокли.
В эпоху модерна появилось удивительное изобилие аксессуаров для ванных комнат. На смену чугуну пришли акрил и стекловолокно, что сделало современные ванны намного легче и, как утверждают некоторые, намного дешевле по качеству.Если у вас есть деньги, ванна может быть современным стеклянным яйцом, японской деревянной ванной или старинной итальянской мраморной ванной.
Фото через Corcoran
Вернулись даже викторианские модели с когтями. Джакузи, гидромассажные ванны и массажные ванны делают чистоту незабываемой. Раковины прошли путь от белого стекловидного фарфора или эмалированного фарфора до стеклянных, металлических и каменных сосудов, которые стоят на столе. Нетрадиционных материалов предостаточно, так как все, что может удерживать воду, превратилось в раковину или ванну.
Светильники также изменились, появились всевозможные формы и материалы, которые только можно вообразить, от винтажных викторианских до ультрасовременных. Туалеты теперь представляют собой устройства космического возраста, выскакивающие из стен или расположенные как скульптурные объекты. Души могут быть двойными и тройными, с сотнями направленных струй, а также с водопадом или душем над головой.
Плитка — это больше не просто плитка, вы можете украсить свою ванную комнату любым камнем, металлом или поверхностями с покрытием. Возможности ограничены только бюджетом.
Сегодня, похоже, ожидается, что каждая спальня в доме теперь должна иметь свою собственную ванную комнату, плюс еще пара на нижнем этаже. Объявления о недвижимости, в которых указано больше ванных комнат, чем спален, не редкость.
Фото Саши Израэль для Design Sponge
Однако это невозможно в большинстве наших домов из коричневого камня, потому что там просто нет комнаты. Но мы стараемся втиснуть еще одну ванную комнату везде, где это возможно: в спальне, в чулане или под лестницей.
Наивысшая форма шика ванной — это возможность посвятить ванне целую комнату, с большой ванной посередине комнаты, часто перед камином, чтобы получить незабываемые ощущения от ванны.Круг замкнулся. Только сейчас у нас нет времени наслаждаться этим.
Для многих викторианская сантехника — единственный способ обустроить старинный дом. Исторические ванны, раковины и даже туалеты, а также аксессуары, такие как полотенцесушители, мыльницы и т. Д., По-прежнему доступны в магазинах утильсырья. Репродукции также имеются в большом количестве.
Похожие статьи
Напишите на адрес [email protected] с дальнейшими комментариями, вопросами или советами. Подписывайтесь на Brownstoner в Twitter и Instagram и ставьте нам лайки на Facebook.
Понимание каркаса дома — Extreme How To
При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым — устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом.Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример — гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это определенно самый простой способ для неопытных. Убедитесь, что вы соблюдаете все спецификации и чертежи высот.
Здание в основном состоит из секций, соединенных вместе.
Самый распространенный материал для обрамления — дерево, но все большую популярность приобретает металлический каркас.Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.
Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы
При изготовлении стандартного деревянного дома или «палочного» каркаса используются два метода — воздушный шар или платформа — и оба имеют свои преимущества и недостатки.Обрамление из воздушных шаров иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать инженерные коммуникации без надрезов и прорезей отверстий. Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.
Первый шаг — уложить опорную плиту для конструкции перекрытия или пороговую плиту для фундамента / пола против анкерных болтов, отметить их расположение и просверлить отверстия.
Каркас платформы
может использоваться как для одно-, так и для двухэтажного строительства и является наиболее простым и распространенным методом строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее. Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.
Конструкция стены на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.
Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.
С этажа вверх
При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Подоконники крепятся к фундаменту, затем балки перекрытия крепятся к подоконникам, и их концы закрываются коллектором балок. Коллекторы и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.
Во многих случаях в больших зданиях или в зданиях с шириной балки более 16 футов в этих местах устанавливается балка, обеспечивающая опору для пола.Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черновой пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.
Затем возводятся стены на плите или на черновом полу.
Стеновая конструкция
После того, как настил или пол были построены, вы готовы строить и возводить стены.Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.
Стены фактически строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в обрамлении.

Распределите дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.
На самом деле стены собираются как одно целое, а в случае длинных стен — из секций, соединенных вместе для получения необходимой длины. При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания.Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления. Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центру 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.
Старожилы часто использовали макетную планку для расположения конюшен.
После того, как все размеры будут нанесены на подошву и верхнюю пластину, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.
Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровые или ураганные связи 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.
После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте коллекторы. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заливку 2 на 6 над ними с помощью гвоздей.Традиционные коллекторы создаются путем прибивания 3/8-дюймовых фанерных прокладок между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.
Установите распорку и отметьте на стойках стены. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.
Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую как Paslode. Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.
Квадратная рама
В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или OSB-обшивки по углам для скрепления и квадратного сечения секции стены.А в некоторых случаях обшивка каркаса стены накладывается перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены. Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.
Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4.Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов. Используйте пилу, чтобы прорезать выемки, а затем удалите материал между метками пилы с помощью стамески. Закрепите распорку на месте двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормативами по распоряжению распорками в вашем районе.)
Когда стена будет построена, наклоните ее на место. Это займет два человека даже на небольшой стене.
Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально. Постройте противоположную стену, возведите и закрепите ее на месте.

Подъем стен
Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите.Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете. Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется поднять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.
Если длинные стены должны быть построены секциями, сделайте стык на стойке.
Подняв стену, забейте в землю стойки 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, так как позже их будет легче вытащить. Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам.Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.
Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите торцевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.
Постройте, возьмите и закрепите на месте противоположную стену таким же образом.Затем постройте стену между двумя стоящими стенами. Эта стена измеряется таким образом, чтобы она умещалась между ранее возведенными стенами, измеряя по низу. Аналогичным образом постройте и возведите противоположную торцевую стену. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах. Как и в других стенах, проемы обрамлены таким же образом и установлены распорки. В любом случае эти стены возводятся между двумя соседними стенами, устанавливаются водопроводом и затем прикрепляются к внешним стойкам на двух смежных стенах.Закрепите центральную часть, чтобы она не прогибалась или не сгибалась.
Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, снова в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины к верхней пластине, пересекая все стыки, чтобы надежно связать их вместе.Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.
Вырежьте и снимите подошву подошвы между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.
С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема. Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен.Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен. При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.
Детали рамы
Детали каркаса, добавленные при возведении стен, упростят завершение отделки здания. Например, вы можете добавить настенную основу к любым входным областям ванны и смесителя, а также к расположению настенных приборов. Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены.Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволяет прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена в полу между швами во время строительства, чтобы сделать пол более качественным и «менее скрипучим».
Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки на каждом углу упрощают установку плинтусов.
Обрамление здания не должно быть сложной задачей, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.
Рекомендуемые статьи
Создайте свой собственный чертеж | Как рисовать планы этажей
Как рисовать планы этажей вручную или с помощью программы для дизайна дома
Этот учебник «Сделай свой собственный чертеж» проведет вас через подробные шаги, как рисовать планы этажей для вашего нового дома.За этим процессом могут следить те, кто составляет свои чертежи вручную или с помощью программного обеспечения для домашнего дизайна.
В этом уроке мы предполагаем, что вы уже выполнили эскизы дизайна своего дома. Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.
Варианты оформления
Есть два основных способа сделать свои собственные чертежи.
Использование программного обеспечения для домашнего дизайна.
Составим их вручную.
Существует также возможность использовать и то, и другое.
Кто-то может спросить, зачем кому-то делать свои собственные чертежи вручную, когда у нас есть много относительно недорогих программных продуктов для домашнего дизайна.
Вот несколько веских причин:
Требуется много времени, чтобы по-настоящему научиться использовать программы проектирования домов для полного создания поперечных сечений, каркаса и других деталей чертежей, необходимых для утверждения планов здания.
Большинство недорогих программ (менее 250 долларов) не генерируют детали, необходимые для создания полных строительных чертежей.
Большинство программ домашнего дизайна могут создавать чертежи этажей с точными размерами и качеством, необходимым для разрешения на строительство. Но для некоторых программ это все, что вы можете сделать со строительными чертежами. Какие виды остаются, так это поперечные сечения, виды фасадов и любые необходимые планы каркаса. Здесь вам, возможно, придется сделать свои собственные чертежи вручную или использовать более полнофункциональную (и более дорогую программу для домашнего дизайна).
Я не предлагаю полностью отказаться от программ домашнего дизайна. Хороший подход, если вы хотите снизить расходы, — это рисовать с помощью программного обеспечения для дизайна и рисовать вручную.
Программы домашнего дизайна отлично подходят для того, чтобы вы могли рисовать планы этажей в 2D, а затем визуализировать их в 3D. Вы можете легко перемещать стены по мере совершенствования своего дизайна. Программы дизайна позволяют быстро создавать обзоры ваших идей и проектов. Затем вы можете легко изменять чертежи, перетаскивая мебель, бытовую технику и приспособления в чертежи.Часто вы понимаете, что недостаточно места для определенных областей, когда в них установлены светильники, или, возможно, вы тратите пространство в некоторых областях.
Независимо от того, используете ли вы программное обеспечение для домашнего дизайна или рисуете чертежи вручную, первые чертежи, с которых нужно начинать, — это планы этажей. Используя свои собственные эскизы плана этажа или результаты из модуля «Нарисовать план этажа» нашего руководства по дизайну дома, начните с рисования внешних стен основного этажа вашего дома. (Подробная последовательность действий, описанная ниже для рисования планов этажей вручную, является хорошей практикой, если вы также используете программное обеспечение для проектирования.)
В вашем местном магазине товаров для искусства должны быть все инструменты для рисования, которые вам понадобятся, чтобы сделать свои собственные чертежи. Вы также можете заказать большую часть этих расходных материалов через Интернет. Хороший поставщик — Утрехтские принадлежности для черчения.
Масштаб архитектора
Т-образный квадрат
Регулируемый треугольник
Карандаши механические с грифелями
Фломастеры
Ластики
Стирающие щиты (для точного стирания только определенных частей вашего рисунка)
Компас
Шаблон символа
Длинная металлическая линейка или прямой край
Калька
Малярная лента
Универсальный нож
Большая плоская рабочая поверхность (стол)
Белая доска для плакатов в качестве основы для вашей рабочей поверхности
Необязательно, но приятно:
Параллельная линейка (для рисования параллельных линий — в качестве альтернативы можно также использовать Т-образный квадрат)
Как использовать масштаб архитектора
Чтобы сделать свой собственный проект в масштабе, вы воспользуетесь масштабом архитектора.Весы Architect очень просты в использовании, математика не требуется.
Для планов дома следует использовать масштаб от 1/4 дюйма до фута для чертежей плана этажа. Это записывается как 1/4 «: 1 ‘. Это означает, что каждая четверть дюйма, которую вы рисуете на своей странице, представляет один фут для реального дома в том виде, в каком он будет построен. Таким образом, один дюйм на вашем чертеже будет представлять четыре фута построенного дома.
Найдите сторону треугольной шкалы, на которой нанесено 1/4 «: 1 ‘. Числа на этой стороне шкалы представляют собой футы для вашего построенного дома.Итак, если вам нужно нарисовать внешнюю стену длиной 36 футов, вы должны:
Положите шкалу на бумагу
Сделайте небольшую отметку карандашом на бумаге возле нулевой отметки на шкале.
Сделайте еще одну маленькую отметку карандашом на бумаге возле отметки 36 на шкале.
С помощью металлической линейки нарисуйте прямую линию, соединяющую две отметки.
Эта линия будет иметь размер 9 дюймов на вашем чертеже и будет представлять 36 футов для построенного дома.
Когда вы закончите, на ваших чертежах должны быть точно указаны все размеры помещения. Но люди, занимающиеся строительством, часто используют архитектурную шкалу (или линейку) во время строительства, чтобы проверить различные размеры на ваших чертежах. Поэтому для этой цели убедитесь, что вы используете точный масштаб для каждой нарисованной линии.
Сама страница с чертежами
Чтобы сделать свой собственный план этажа, используйте лист бумаги размером 24 на 36 дюймов. Положите лист на рабочую поверхность так, чтобы самый длинный край проходил горизонтально.
Нижний правый угол рисунка, который вы сохраните для основной надписи. Здесь вы напишите название вида, который вы рисуете (план этажа, фасад, поперечное сечение), масштаб чертежа, название дома (может быть просто фамилия), имя дизайнера и дату. Дата очень важна, особенно когда вы вносите изменения в свои планы. Каждый на стройплощадке должен знать, какую дату в планах им следует использовать.
Мы столкнулись с этой проблемой при заливке бетонных оснований и опор столбов.К счастью, я наблюдал за заливкой, когда заметил, что подушки для опорных стоек заливаются не в том месте. Я поговорил с командой и обнаружил, что у них есть старый набор чертежей. Мы переместили деревянный каркас для подушек, а затем вручную перелопатили залитый бетон в нужное место.
Нарисовать наружные стены
Начните с рисования внешних стен вашего проекта. Вам нужно будет примерно отцентрировать вид на плане первого этажа в пространстве на доступном листе, за исключением основной надписи.Поэтому, прежде чем рисовать свою первую стену, используйте масштаб и получите приблизительное представление о том, сколько места на странице потребуется для вашего плана первого этажа.
В этом уроке мы будем двигаться по часовой стрелке, начиная с верхнего левого угла вашего рисунка. Вы можете выбрать, как вы будете ориентировать дом на странице. Довольно стандартно иметь входную дверь в нижней части горизонтального листа, но в зависимости от дизайна или формы вашего дома вы можете изменить это.
Для чертежей плана этажа вы начертите обрамленные стены, внутренние и внешние.То есть вы не будете рисовать окончательные размеры комнат после установки гипсокартона или других готовых поверхностей стен. Другие чертежи детализируют готовые поверхности внешних и внутренних стен по мере необходимости.
Строительные чертежи для планов этажей должны быть правильно рассчитаны для бригады каркаса. Разница в размерах комнаты с установленным гипсокартоном очень мала и будет составлять всего около дюйма для любой данной комнаты (полдюйма гипсокартона с каждой стороны комнаты).Но могут быть части вашего дизайна, где отклонение на дюйм может вызвать проблемы (например, если вы предварительно заказываете нестандартные или стандартные шкафы).
Начните с верхнего левого угла плана этажа. На этом этапе не беспокойтесь о дверях и окнах, мы их нарисуем позже.
Используйте карандаш, масштаб вашего архитектора и линейку, чтобы нарисовать, каким будет общий внутренний размер первой стены, пока она не встретится с другой стеной (ваши внешние стены могут иметь толщину от нескольких дюймов до пары футов — для тюк соломы домой например).
Используйте Т-образный квадрат (или транспортир для стены, не находящейся под прямым углом к предыдущей стене) и масштаб архитектора, чтобы нарисовать следующую стену.
Продолжайте таким же образом, по часовой стрелке вокруг вашего рисунка, пока не будет нарисована внутренняя сторона обрамления всех ваших внешних стен.
Наконец, нарисуйте внешнюю часть каркаса внешней стены. Если вы обрамляете каркас 2 на 6, ваши внешние стены в обрамлении будут иметь толщину 5 1/2 дюймов (2 на 4 и 2 на 6 пропущены через строгальный станок, который уменьшает их ширину и толщину на полдюйма).
Нарисовать внутренние стены
Для внутренних стен:
Нарисуйте обе стороны каждой внутренней стены. Если вы будете использовать 2 на 4 для обрамления ваших внутренних стен, фактическая толщина каждой обрамленной стены будет 3 1/2 дюйма (как объяснено выше в конце раздела чертежа внешних стен). Сначала просто нарисуйте каждую стену, двери и проемы мы определим позже.
Нарисуйте стены вокруг любых участков лестничной клетки. Это помогает визуализировать зону лестничной клетки как комнату.Если вокруг лестничной клетки не будет физической стены, просто нарисуйте слабую пунктирную линию.
Нарисуйте лестницы и любые промежуточные лестничные площадки внутри этих стен.
Нарисуйте стрелку с надписью «вверх» в направлении вверх по лестнице.
Раздвижные двери и окна
Следующим шагом в создании собственного чертежа является нанесение дверей и окон на план этажа. Для каждого дверного, оконного или стенного проема на плане этажа:
Используйте масштаб, чтобы определить его положение.
Нарисуйте соответствующий символ двери или окна из глоссария символов чертежей, чтобы правильно его идентифицировать.
Помещения для этикеток
В центре каждой комнаты четко обозначьте название комнаты. Включите туалеты и открытые пространства, такие как входы.
Найдите бытовые приборы, сантехнику и приспособления
Используя масштаб, шаблон символов и линейку, нарисуйте правильные символы для:
Вся бытовая техника
Встроенная мебель, такая как кухонные и ванные шкафы и прилавки
Сантехнические изделия, такие как раковины, туалеты и ванны
Камины
Такое оборудование, как печи, кондиционеры и резервуары для воды.
Нарисовать электрические символы
Все электрические символы теперь должны быть добавлены к вашим планам.
Для элементов, устанавливаемых на потолке, нарисуйте следующие приспособления на полу сразу под местом, где они будут установлены.
Потолочные светильники, например светильники для горшков или дорожек.
Дымовая сигнализация
Этикетка для поверхностей пола
Детализируйте планы, указав для каждой комнаты, как будут отделаны полы и какие необходимые черновые полы.Например, ваши планы могут выглядеть так:
Деревянный пол 3/4 дюйма
Плитка 1/4 «над фанерным черным полом 1/2»
Ковер поверх фанерного основания 5/8 »
Измерьте свои планы
Следующим шагом на чертежах плана этажа является нанесение точных размерных линий. Вам нужно будет нарисовать размерные линии для:
Каждая комната
Унитазы
Глубина корпуса
Расстояние от стены до задней части унитаза (известное как грубое по размеру)
Размеры ванн
Расстояние от стен до края любых приборов или приспособлений.
Обратите внимание, что не все требуемые размерные линии показаны на плане ниже — это сделано для удобства просмотра. Вдоль каждой наружной стены должна пройти еще одна размерная линия, чтобы определить местонахождение всех оконных и дверных проемов.
Добавить мебель
Мебель не должна быть включена в ваши строительные чертежи, но для целей вашего собственного проектирования рекомендуется использовать масштабные вырезы мебели в процессе проектирования, чтобы обеспечить достаточное пространство для всех комнат и проходов.См. Наш учебный модуль «Рисование плана этажа» для получения дополнительной информации и обозначений чертежей мебели.
Создание спецификации окон и дверей
Последний шаг в создании собственного чертежа — создание расписания окон и дверей.
На вашем плане этажа:
Обозначьте каждую дверь и окно цифрой или буквой.
В пустой области справа от плана этажа создайте список из трех столбцов.
Поместите все надписи для дверей и окон в первую колонку.
Перечислить типы окон и дверей во втором столбце (створки, маркизы, фиксированные, одинарные и т. Д.)
Укажите точный размер окна в третьем столбце.
Далее Создайте свой собственный модуль чертежа
Перейдите к следующим учебным модулям по построению дома: Как рисовать фасады и рисовать поперечные сечения домов.
Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.
Как сделать самодельное покрытие для костровой ямы
Совместное использование — это забота!
Узнайте, как превратить неиспользованное место для костра в стол с крышкой для костра своими руками. В этом покрытии костровой ямы используется всего несколько инструментов, и он идеально подходит как для начинающих, так и для опытных мастеров.
Несколько лет назад мы купили камень в Home Depot , чтобы построить костровище. Поскольку у нас очень жаркие летние температуры, мы никогда не используем его в теплые месяцы. Я решил построить укрытие, так как это будет отличный способ по-прежнему использовать пространство.Крышка костровой ямы превращает ее в столешницу, и это здорово! То есть до тех пор, пока наши муссонные бури не решили его унести, и он не распался на несколько частей. Я решил, что пора построить новый, который будет тяжелее, прочнее и сможет выдержать наши сумасшедшие летние штормы.
Как построить крышку ямы для костра
Это покрытие для костровой ямы — отличный проект для начинающих, и для его постройки потребуется всего четыре простых электроинструмента. Ниже вы найдете то, что вам нужно, чтобы соорудить укрытие для круглой костровой ямы размером 46 1/2 дюйма.Все эти материалы можно приобрести в магазине The Home Depot
.
6 — 1 × 6 досок длиной 8 футов (можно использовать сосну или кедр)
2 — 1 × 8 досок длиной 6 футов (опять же, сосна или кедр)
Винты для наружной террасы 1 1/4 ″
клей для дерева
наждачная бумага с зернистостью 220
морилка (или краска) для наружных работ
торцовочная пила
лобзик
орбитальная шлифовальная машина
дрель или ударная отвертка
молоток, гвоздь и веревка (для рисования круга)
лента мера
карандаш
Шаг 1:
Разрежьте все доски пополам и сложите их перпендикулярно друг другу.Это не только создаст тяжелое укрытие, но и перпендикулярные доски сделают его чрезвычайно прочным. Измерьте и отметьте центр досок для круга. При этом обращайте внимание на расположение узлов. Также знайте, что сторона, обращенная вверх, в конечном итоге станет нижней частью крышки.
Шаг 2:
Забейте гвоздем часть дерева в том месте, где вы делаете отметку в центре. Привяжите к ногтю шнурок.
Шаг 3:
Отмерьте и отметьте 23 1/2 дюйма от гвоздя и обвяжите шнур вокруг карандаша так, чтобы он совпадал с этой отметкой.Используйте веревку в качестве ориентира, чтобы нарисовать светлый круг. Древесина еще не закреплена, поэтому, если вы будете тянуть слишком сильно, доски сдвинутся. Этот круг сейчас служит только ориентиром, помогающим с установкой винта.
Шаг 4:
Снимите верхний слой досок и отложите их по порядку. Выдавите столярный клей по всей поверхности нижнего слоя. Делайте это быстро, чтобы клей не начал сохнуть во время работы.
Поместите верхний слой досок обратно на нижний слой, следя за тем, чтобы доски выровнялись и преобразовали круг, который вы только что нарисовали.
Шаг 5:
Скрутите доски вместе винтами для настила 1 1/4 ″. Обязательно добавьте винты как снаружи круга, так и внутри, чтобы плотно скрепить все доски вместе, пока клей застывает. Используйте круг в качестве ориентира при установке шурупов, чтобы не рискнуть врезаться в какой-либо из них при разрезании круга, а также убедитесь, что у вас достаточно близко к краю круга, чтобы древесина хорошо держалась.
Шаг 6:
Закрепив доски вместе, нарисуйте последний круг достаточно темным, чтобы его было легко увидеть, когда вы вырежете круг лобзиком.
Шаг 7:
Дайте клею застыть в течение нескольких часов. Используйте лобзик, чтобы проследить линию и вырезать круг из дерева. После того, как круг вырезан, отшлифуйте каждую сторону, а также края шлифовальной машинкой и наждачной бумагой с зернистостью 220.
Шаг 8:
Защитите новое покрытие костровой ямы наружной отделкой или краской.
Шаг 9:
Прикрепите ручки к каждому концу крышки костровой ямы, чтобы ее можно было легко снять, когда вы снова будете готовы к использованию костровой ямы.
Наслаждение новой крышкой для костровой ямы
Мне нравится иметь вещи, которые служат нескольким целям. Возможность использовать костровище в качестве стола летом — это здорово. Это дает нам место для игр или развлечения гостей.
Особая благодарность The Home Depot за сотрудничество со мной в этом проекте. Если вы хотите построить костровище своими руками, не забудьте закрепить этот пост на потом. Кроме того, чтобы сделать покупки проще, Home Depot предлагает самовывоз! Разместите онлайн-заказ на все материалы, необходимые для этого проекта, и они все выберут и приготовят для вас, когда вы войдете в магазин!
РАСКРЫТИЕ ИНФОРМАЦИИ: Я подтверждаю, что The Home Depot сотрудничает со мной для участия в рекламной программе, описанной выше («Программа»).В рамках программы я получаю компенсацию в виде продуктов и услуг с целью продвижения The Home Depot. Все высказанные мнения и переживания — мои собственные слова. Мой пост соответствует Этическому кодексу Ассоциации маркетинга из уст в уста (WOMMA) и применимым руководящим принципам Федеральной торговой комиссии.
Как построить набор регулирующих ям
Американская ассоциация Cornhole требует, чтобы платформы представляли собой прямоугольник размером 48 x 24 дюйма, сделанный из фанеры толщиной 1/2 дюйма.Передняя часть платформы имеет высоту от 2-1 / 2 до 4 дюймов, а задняя часть платформы находится на высоте 12 дюймов от земли. Планы этого проекта соответствуют этим требованиям.
Нормативные пакеты для кукурузы должны быть квадратными 6 дюймов, из утиного полотна и наполнены двумя стаканами кукурузного корма. Набор из восьми можно приобрести в Интернете по цене от 25 до 30 долларов. Также можно приобрести пакеты для кукурузы с пластиковым наполнением; они дешевле, чем мешки с кукурузой, и устойчивы к атмосферным воздействиям. Пакеты с кукурузой можно легко испортить, если оставить их под дождем.
Вам понадобятся две секции 24 «x 48» из фанеры 1/2 «; четыре 2×4 x 48» для рамы; четыре 2×4 x 21 дюйм для рамы и четыре 2×4 x 11-1 / 2 дюйма для ножек.
Разрежьте фанеру на две секции 2 х 4 дюйма. Отрежьте 2×4 до длины, указанной в списке вырезов для рамы. Используйте 3-дюймовые винты, чтобы закрепить 2×4 в коробке с 21-дюймовыми частями внутри 48-дюймовых частей, чтобы сформировать коробку 2 ‘x 4’. Положите фанеру на верхнюю часть коробки, используйте фанеру, чтобы квадрат 2×4 Рамка.Закрепите фанеру на раме винтами 1-5 / 8 ”. Повторите то же самое для второй платформы.
Отрежьте 2×4 до 11-1 / 2 дюйма для четырех ножек. Сделайте полный разрез радиусом 3-1 / 2 дюйма на одном конце каждой ноги. Чтобы сделать разрез, отмерьте 1-3 / 4 дюйма по длине 2×4 и проведите линию поперек него. Поместите точку циркуля по центру этой линии, затем нарисуйте дугу. Сделайте надрез лобзиком.
Переверните коробку вверх дном; Положите ножку параллельно, заподлицо с одним из верхних углов, так чтобы радиусная сторона находилась в углу.Зафиксируйте на месте.
Изнутри коробки сделайте отметку в центре 2х4 вертикально внутри радиуса. Дрель 1/2″ отверстие через сторону коробки и через опорную ножку.
Установите болт с квадратным подголовком через оба отверстия и закрепите с помощью шайбы и барашковой гайки. Проверить работоспособность; посмотрите, могут ли ножки складываться вверх и вниз внутри платформы. Возможно, вам придется отрегулировать верхнюю часть радиуса, если она соприкасается в любом месте, используйте для этого шлифовальную машинку.Повторите процесс для других ног.
Чтобы обрезать угол на нижней части ножки, переверните коробку лицевой стороной вверх и положите ее на рабочий стол, подложив ножки под нее. Поместите блок (или что-нибудь, что будет удерживать его, мы использовали ведро) под коробкой так, чтобы задняя часть платформы находилась на расстоянии 12 дюймов от поверхности стола. Сдвиньте коробку к краю стола, опустите ближайшую к краю ножку, чтобы она свисала над краем стола. Используя столешницу в качестве ориентира, нарисуйте прямую линию через нижнюю часть 2х4.Повторите то же самое с противоположной стороны. Обрежьте концы дисковой пилой.
Чтобы найти центральную точку отверстия, сделайте отметку на 9 дюймов сверху и 12 дюймов с каждой стороны.
С помощью циркуля наметьте круг диаметром 6 дюймов вокруг отмеченного вами места.
Предварительно просверлите отверстие по краю круга, достаточно большое для размещения лезвия лобзика.
