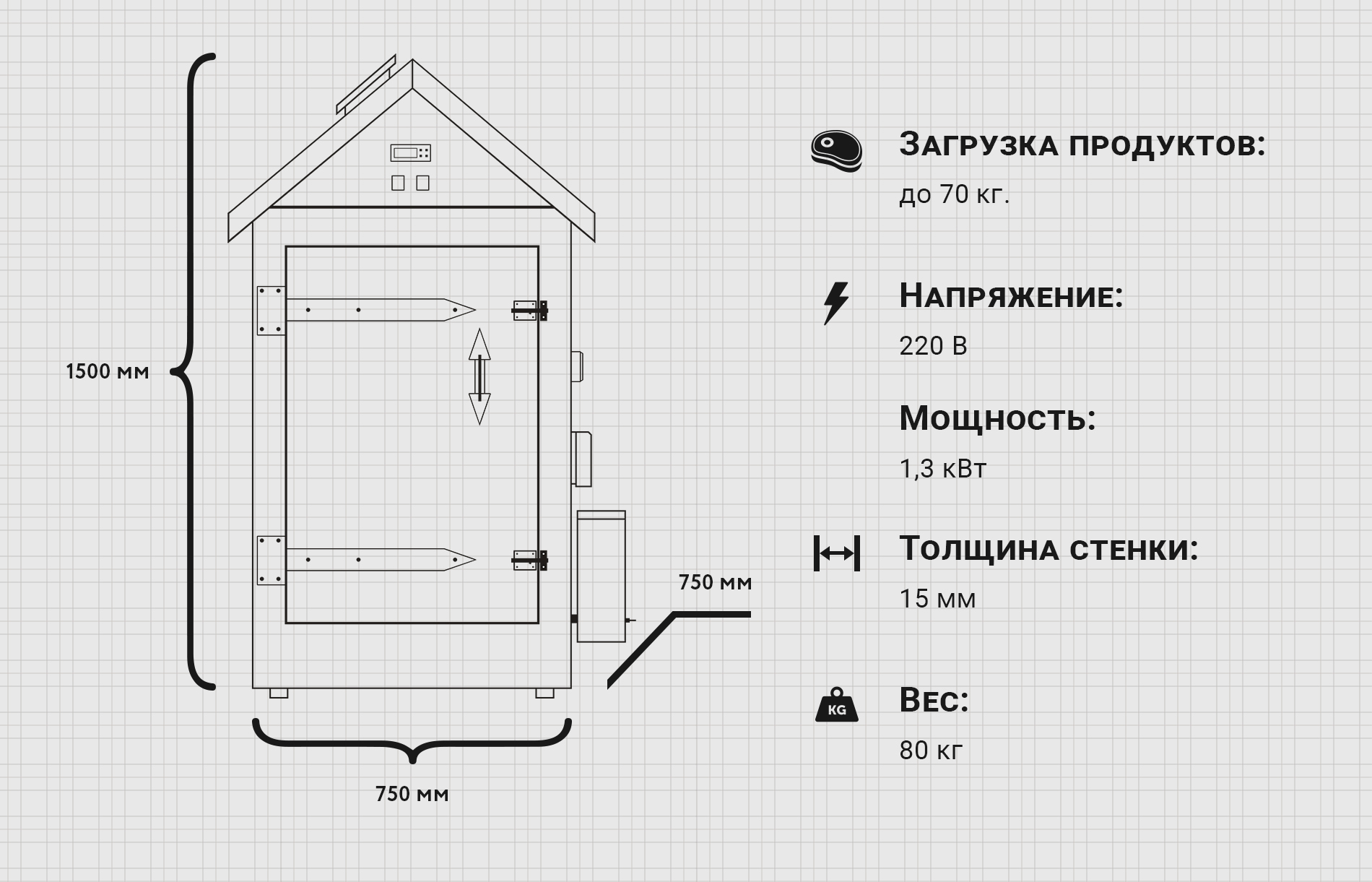

Чертеж коптилки из металла с размерами: Коптильня горячего копчения своими руками чертежи и фото из металла — АртСтрой — строительные материалы в Санкт-Петербурге

Содержание

Коптильня горячего копчения своими руками чертежи и фото из металла

Для того, чтобы регулярно кушать ароматные копчености, не обязательно приобретать магазинную продукцию. Сегодня все больше людей приобретают специальные домашние коптильни. Их также можно сделать и самостоятельно, используя для этого подручные средства.

Эффективные коптильни, сделанные в домашних условиях

Лучше всего делать коптильню для домашнего использования из металла.

Такие конструкции будут иметь более долгий срок эксплуатации и отличные характеристики.

С их помощью можно будет приготовить копчености, которые ничем не будут отличаться от тех, которые сделаны с помощью заводских аппаратов.

Многофункциональная коптильня «Паровоз»

Данная конструкция имеет топку круглой формы, оборудованной откидной крышкой. В нее во время процесса нужно закладывать топливо. Также аппарат можно использовать в качестве гриля. Для этого нужно подготовить топливо, а сверху положить решетку.

Это значит, что для переоборудования режима не нужно выполнять никаких трудоемких работ.

Для того, чтобы перенастроить конструкцию, стоит выполнить самые простые действия.

Крышка топки откидывается;
В топку нужно загрузить подходящий вид топлива;
Дальше устанавливается решетка для барбекю;
Разжигается огонь и после того, как перегорят дрова, на решетку можно класть мясо.

Рабочая камера коптильни «Паровоз» находится в дымовой трубе.

В более современных моделях дополнительно устанавливаются специальные заслонки, с помощью которых можно регулировать температуру.

В случае использования самодельного устройства, продукты нужно размещать внутри топочной камеры. Их можно подвесить на верхнюю крышку или выложить рядами на решетки.

Коптильня из газового баллона

Достаточно часто для сооружения коптильни своими руками используется старый баллон, который имеет все необходимые физико-технические параметры.

Баллоны изготавливаются исключительно с крепких материалов с достаточно толстыми стенками. Соответственно, готовая конструкция не будет деформироваться под влиянием высоких температур и не потеряет свои эксплуатационные характеристики.

Использование баллона для коптильни имеет огромное количество преимуществ, к основным из которых можно отнести следующее:

Средняя толщина стенок составляет 2,5 мм.
Коптильня имеет небольшой размер, что позволяет установить ее в любом удобном месте.
Не нужно тратить время на изготовление корпуса.
Низкая стоимость материалов. Старые баллоны имеют невысокую цену и приобрести их не составит никакого труда.

Походная коптильня

Сегодня можно сделать самые разные коптильни, в том числе и походное устройство, которое можно взять с собой на отдых.

Вне зависимости от типа конструкции, любая коптильня будет состоять из некоторых обязательных элементов:

Корпус с прочными стенками и дном;
Решетка или же крюки, на которые будут подвешиваться продукты;
Поддон для жира;
Крышка с ручкой и дымоотводная трубка.

По количеству решеток можно определить количество ярусов в коптильне. При необходимости, их можно заменить на крючки, на которые будут подвешиваться продукты.

Для качественной походной конструкции лучше всего воспользоваться листами нержавеющей стали, толщина которых будет превышать 1,5 миллиметра.

Стационарная коптильня

Данная конструкция имеет большие габариты.

Устанавливать ее можно только на открытом воздухе. Стоит отметить, что во время расчетов размера нужно помнить о том, что коптильня должна выступать за пределы топки или мангала минимум на 5 см как спереди, так и сзади.

Простая коптильня из бочки

Одним из наиболее простых вариантов домашней коптильни, считается устройство, которое изготавливается из обычной бочки. Используется устройство как для холодного метода копчения, так и для горячего.

Самодельный аппарат имеет достаточно простую конструкцию и ее можно легко собрать собственными руками. Для этого не обязательно иметь специальные знания, а основные элементы можно подобрать из подручных средств. Простая коптильня из бочки имеет некоторые особенности и достаточно много преимуществ, с которыми желательно предварительно ознакомиться.

Для сборки подойдут самые простые материалы, которые можно отыскать в любом хозяйстве.

Можно сделать уникальным не только дизайн, но и ключевые особенности. За счет этого сделанный собственными руками агрегат будет единственным и неповторимым.
На сборку коптильни из бочки уйдет всего несколько часов, после чего можно приступать к процессу копчения.
За счет того, что устройство имеет простые конструктивные особенности, работает оно очень эффективно и позволяет приготовить вкуснейшие копчености.
Если сравнивать с покупкой коптильни заводского производства, устройство с бочки, имеет невысокую стоимость.

Коптильня из трубы

Данный вариант также можно назвать весьма простым. Понадобится минимальный набор материалов и инструментов, простой чертеж или схему, которые без проблем можно отыскать в Интернете и немного времени. Коптильню можно сделать разного размера.

Единственным условием есть то, что использовать нужно трубу с достаточно большим диаметром.

В таком случае в нее будет удобно помещать топливо и продукты, которые получаются в столь простой конструкции очень вкусными.

Коптильня из листового металла 3 мм

Аппараты такого типа, для изготовления которых используется достаточно толстый метал, отличаются долгим сроком эксплуатации.

Они не будут терять свои характеристики и портиться даже в том случае, если на них регулярно воздействовать высокими температурами.

Такие коптильни удобны в использовании, а сделать их своими руками не составит никакого труда.

Изготовление самых простых конструкций

Для того, чтобы побаловать своих родных вкусными копченостями, можно сделать самостоятельно самый простой вариант коптильни. Она будет иметь характеристики ничуть не хуже, чем у большинства заводских моделей, но при этом стоимость конструкции будет минимальной, ведь все необходимые материалы имеются в распоряжении у каждого человека.

Как собрать коптильню из баллона

Чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний.

Для того, чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний. Схему простейшего устройства можно отыскать в интернете и уже по ней проводить сборку.

Инструменты и материалы

Для работы нужно заранее подготовить материалы и инструменты, которые могут понадобиться.

Старый баллон.
Отрезки трубы для ножек.

Гайки.
Эжектор, компрессор.
Решетки и емкость для сбора жира.
Дверные петли.
Листовой металл.
Ручная ножовка.
Специальный резак или болгарка.
Сварка.

Чертежи и схема сборки

Представленные в интернете схемы и чертежи самодельной конструкции с газового баллона могут иметь примерные размеры.

Ориентироваться стоит на то, какие вы собираетесь коптить объемы продукции.

Пошаговая инструкция

Для того, чтобы коптильня получилась достаточно эффективной, стоит следовать простой инструкции.

На баллоне нужно разметить, в каком месте будет находиться дверка коптильни. От краев баллона нужно отступать минимум 10 см. Не нужно сразу полностью выпиливать дверцу. Она немного отгибается, затем привариваются петли. Только потом дверца допиливается окончательно.

Дымовую трубу нужно вставить в колено, которое предварительно приваривается на место горловины баллона. К дымовой трубе приваривается заслонка, чтобы во время эксплуатации коптильни можно было без проблем регулировать выход дыма.
В противоположной от дымовой трубы стороне необходимо вырезать отверстие, которое будет соединять непосредственно топку и коптильню. Желательно дополнительно по краям отверстия приварить небольшую полоску металла, чтобы конструкция не портилась во время нагревания.
В нижнюю часть коптильни устанавливается небольшой лист из стали, чтобы с его помощью можно было собирать жир. Для изготовления решетки подойдут металлические прутья.

Коптильня горячего копчения из листов металла своими руками

Для самостоятельно изготовления коптильни можно использовать прочные металлические листы.

Для изготовления коптильни можно использовать прочные металлические листы.

Конструкция будет обладать долгим сроком эксплуатации и отличными характеристиками. Изготовить ее не сложно, нужно только внимательно следовать инструкции.

Что потребуется для рабочего процесса

Для того, чтобы работа шла быстрее, нужно заранее подготовить все необходимое.

Болгарку;
Сварочный аппарат;
Столярный угол;
Металлические листы, толщина которых будет достигать 3 мм;
Метр;
Арматура.

Процесс сборки

Важно выполнять все этапы по очереди, чтобы правильно собрать конструкцию для горячего копчения.

Подготовленный металлический лист режется с помощью болгарки на четыре одинаковые части. Две части нужно соединить под углом в девяносто градусов, используя сварочный аппарат.
К конструкции, которая получилась, необходимо приварить те части листа, которые остались и при этом соблюдать указанные выше пропорции. Внимательно нужно обрабатывать внутренние швы. В них не должно быть ни одной щели, чтобы готовая конструкция получилась полностью герметичной.
Со второго металлического листа нужно вырезать с помощью болгарки дно для коптильни. Затем оно приваривается к стенкам конструкции.
В качестве крышки можно использовать кусок металлического листа, который будет иметь площадь немного больше, чем вся коптильня. По краям крышки дополнительно приваривается полоска железа, чтобы полученная конструкция была герметичной. К крышке стоит приварить ручку для более удобной эксплуатации.
В последнюю очередь делается подставка для уже готовой конструкции.

Коптилка из железной бочки

Очень часто для изготовления коптильни своими руками используется металлическая бочка.

Она имеет практически такое же устройство, как и многие другие модели самодельных конструкций.

Необходимые инструменты

Во время работы могут понадобиться такие инструменты, как:

Болгарка;
Сварочный аппарат;
Метр;
Ручная ножовка.

Инструкция по сборке

Для того, чтобы коптильня получилась максимально эффективной, стоит следовать подробной инструкции:

Использовать нужно чистую железную бочку. С нее предварительно срезается крышка. В дальнейшем ее можно будет использовать вместо поддона, куда будет собираться жир.
В боковой части необходимо вырезать проем для дымохода.
В верхней части нужно закрепить решетку, на которой будут находиться продукты. К решетке также можно прикрепить крючки. Если бочка имеет большой размер, то допустима установка сразу нескольких решеток. Минимальное расстояние между ними должно быть не более 20 сантиметров.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

От трубы, которая будет выполнять роль корпуса, отрезается небольшая часть, длина которой составляет примерно 50-80 сантиметров.

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Установка дополнительного компрессора

Для дополнительного компрессора можно использовать простой компрессор из аквариума, который оборудован трубкой из пластика. Сквозь нее будет проходить под влиянием небольшого давления воздух. Трубка вставляется в поперечную трубу, которая соединяет между собой коптильню с дымогенератором. Лучше всего установить еще один дополнительный штуцер, чтобы совершенно все соединения были максимально плотными.

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Изготовить коптильню своими руками очень легко.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

Мангал коптильня своими руками из металла чертежи: как сделать с фото

Нет необходимости приобретать дорогостоящие установки для копчения, поскольку можно соорудить многофункциональное устройство своими руками. Детальные чертежи и фото пошаговой сборки помогут изготовить коптильню с мангалом и барбекю. При этом можно использовать различные подручные материалы. Наиболее практичными считаются агрегаты из металла.

Описание внешнего вида мангала с коптильней

Внешние характеристики мангалов с коптильней могут отличаться в зависимости от предпочтений владельца. Основными частями считается емкость для мангала, а также для горячего копчения. Необходимым элементом считается дымогенератор, а также дымоход. Металлические мангал и коптильня могут иметь дополнительные приспособления, упрощающие эксплуатацию. Также возможно приспособить их для приготовления гриля и барбекю.

Преимущества и недостатки

Мангал с коптильней из металла имеют массу достоинств, что и делает их столь популярными:

Прочность и надежность. Установки устойчивы к различным типам влияния, при условии использования качественного металла правильной толщины и соблюдении технологии сборки.
Долговечность. Металлические конструкции противостоят высоким температурам, не деформируются, стойкие к воздействию коррозии. При правильной эксплуатации, обслуживании такие установки прослужат более десятка лет.
Простота сборки. Чертежи можно составить лично с учетом собственных предпочтений. Особых навыков при изготовлении не потребуется только опыт работы со сварочным аппаратом.
Многофункциональность. Готовить в такой коптильне с мангалом можно различные блюда, как копченые, так и жареные.
Универсальность. Можно спроектировать и составить чертеж стационарной коптильни или же мобильного варианта.

Особых минусов у установок из металла не выделяют, но некоторые виды мангалов имеют грубый вид, поэтому придется затратить больше усилий на облагораживание конструкции.

Схема по сборке и чертежи

Схема сборки зависит от проекта и созданного чертежа.

Мангал с коптильней могут иметь различные размеры и быть приспособлены под разные виды топлива. Кроме того, потребуется учесть дополнительные аксессуары, такие как подставки, колеса, столешницы, полочки, крючки для шампуров и решеток. Когда собирается мангал коптильня своими руками из металла, чертежи играют важную роль, поскольку от правильности их составления зависит скорость изготовления и экономичность, так как на схемах указываются точные размеры конструкции и количество необходимых материалов.

Описание процесса изготовления

Понять принцип конструирования устройства из металла своими руками помогают чертежи. Пошаговая инструкция сборки и фото сделают изготовление более простым. Чтобы получить качественный результат, необходимо учесть все нюансы и четко следовать рекомендациям профессионалов.

Если не имеется опыта сварочных работ, то лучше привлечь дополнительно мастера.

Это лишние затраты, но они оправданны, так как от качества сварочных работ зависит надежность и прочность коптильни с мангалом из металла.

Материалы и инструменты

Перед началом работ следует подготовить все необходимые приспособления и материалы. Для сборки потребуется:

Металлические листы. Лучше использовать нержавейку. Она способна противостоять коррозии. Правильно выбрав толщину удастся создать конструкцию, устойчивую к температурным деформациям. Оптимальной толщиной считается 2 мм. Более толстая нержавейка прочная, но дорогая. Листы меньшей толщины прослужат меньше и будут деформироваться в процессе эксплуатации.
Трубы, которые будут использоваться в качестве дымохода. Здесь важно учесть диаметр, а также длину.
Ручки и петли. Для изготовления дверок и крышек потребуются навесы и рукоятки. Следует правильно подобрать материал ручек, устойчивый к нагреванию.
Металлическая арматура поможет усилить отдельные элементы конструкции, а также соорудить подставку или ножки.
Проволока или старые электроды, которые удастся приспособить для изготовления решеток под продукты.

Все указанные материалы должны быть просчитаны заранее и отмечены на чертежах мангала с коптильней. Так удастся сэкономить на покупке необходимых материалов.

Из инструментов потребуется сварочный аппарат. Возможен альтернативный вариант соединения элементов конструкции с помощью болтов. Ножницы по металлу помогут аккуратно разрезать металлические листы, а маркер сделать правильную раскройку согласно чертежу. С помощью дрели удобно подготавливать все отверстия.

Сборка мангала

Сборка конструкции предполагает соединение воедино всех элементов: мангала, дымогенератора, дымохода.

Возможно объединение всех этих элементов внутри самого корпуса установки. Для копчения потребуется изготовить плотно прилегающую крышку. В такой конструкции лучше сделать ее съемной. Если планируется переносной вариант, то лучше для фиксации применить болты. Стационарные мангалы с коптильней удобней соединять сварочным аппаратом.

Разметка и заготовка деталей

Разметка мангала с коптильней осуществляется по предварительно составленному чертежу. В зависимости от выбранного типа крепления отличается раскройка материала:

При соединении металла сваркой следует подготовить полосу шириной 20 см и длинной, равной задуманному периметру коптильни. Лист загибается в форме прямоугольника. Место стыка приваривается. Если длинный металлический лист отсутствует, то можно вырезать отдельно 4 стороны коптильни, а затем сварить их вместе. Возможна разметка листа металла в виде креста, тога у аппарата будет готовое днище, потребуется лишь сварить углы коптильни с мангалом.
Если планируется крепить заготовку болтами, то с каждой стороны потребуется сделать отступ в 2 см. Он нужен для сгиба и фиксации болтов. Эти отрезки следует заранее отметить на чертеже. Если этого не сделать, то коптильня с мангалом может получится слишком маленькой, что приведет к подгоранию мяса.

Также следует заранее подготовить дополнительные приспособления: петли, ручки, крючки.

Изготовление корпуса мангала

После сварки корпус мангала практически готов, осталось сделать необходимые дополнения в виде отверстий для вентиляции. Они делаются на одном уровне с противоположных сторон корпуса мангала. На краях металлической емкости можно сделать прорези для установки шампуров на расстоянии 8-10 см друг от друга. Но это не обязательно, поскольку совмещая конструкцию коптильни и мангала важно добиться герметичности при копчении, а такие надрезы приведут к тому, что дым будет просачиваться наружу.

Корпуса коптильни

Корпус мангала является непосредственно и емкостью для копчения. Чтобы усовершенствовать мангал до коптильного агрегата, следует изготовить плотную крышку, а также разместить внутри коптилки из металла крепления для решеток и поддона для сбора жира.

Существует вариант, когда коптильня отделена от мангала, но в таком случае потребует больше металла, чтобы изготовить две емкости, а также отдел для топки.

Такой агрегат уже не удастся сделать компактным, поэтому брать на природу его не удастся.

Делаем подставку

Подставка может быть стационарная или съемная. Ножки сооружаются из металлических прутков или арматуры, способных выдержать вес загруженной коптильни с мангалом. К ножкам возможно приделать колесики для удобства транспортировки. На стационарные коптильни с мангалом можно приварить к нижней части ножек уголки из металла для придания большей устойчивости. Расположение ножек накрест поможет выдерживать большие нагрузки.

Соединяем все узлы

Металлические элементы соединяются с помощью сварки. Швы должны быть качественными, поскольку от этого зависит функциональность и работоспособность установки. Подставка может быть закреплена болтами. При совмещении мангала и коптильни в одном корпусе достаточно установить конструкцию на опору. Собранная установка дополняется полезными компонентами.

Как сделать крышки и ручки

Лучшая крышка в случае с мангалом и коптильней в одной установке – съемная. С ней удобно размещать шампура, а при необходимости копчения ее легко открывать/закрывать. Крышка вырезается из того же металла, что и корпус. На чертеже следует отметить ее размеры: они должны быть больше, чем сама емкость. Приваренные по краям уголки помогут добиться герметичности.

Полезные дополнения

Для достижения практичности и функциональности конструкции коптильня с мангалом дополняется такими компонентами как подставки, крючки, полочки. Тогда копчение и жарку шашлыков удастся соединить с грилем, барбекю и казаном.

Полки

Полки могут располагаться внутри подставки и служить местом для размещения топлива или посуды.

Зафиксированная сбоку полочка послужит столешницей для нарезки продуктов. Полочка может быть одна или несколько, в зависимости от габаритов коптильни с мангалом. Они могут изготавливаться из дерева или металла.

Подставка под казан

Обычно подставку под казан сооружают в кирпичных печах, но возможно сделать такое приспособление и для мангала из металла. Для этого потребуется округлая емкость. Ее можно соорудить своими руками или использовать небольшую бочку или отрезок баллона. Это приспособление подбирается по диаметру казана. Крепление лучше делать сбоку, чтобы при приготовлении казан не мешал.

Шлифовка и покраска конструкции

Для достижения эстетичности готовую коптильню с мангалом окрашивают термокраской. Предварительно поверхность зачищается для лучшего сцепления состава с основанием. Это не только придаст внешнему виду привлекательности, но и повысить защитные свойства металла. Выбирать лучше темные тона, поскольку на них меньше видны следы воздействия огня.

Принцип работы

Принцип работы легко понять по чертежам. Приготовление на мангале осуществляется при открытой крышке. Горячий воздух от тлеющего топлива воздействует на продукты и доводит их до готовности. Для обеспечения равномерной прожарки шампура периодически переворачивают. Коптильня функционирует при закрытой крышке. При этом дым от тлеющего топлива направляется к продуктам и окутывает их, проникая вглубь пищевых волокон. При размещении мангала и коптильни в одном корпусе расход топлива меньше, а если коптильная камера сооружалась своими руками отдельно, то дыма, следовательно, щепы или опилок потребуется больше.

Пожарная безопасность

Поскольку мангал функционирует от огня, то следует соблюдать меры предосторожности.

Чтобы коптильня с мангалом были не только функциональными, но и безопасными, необходимо:

Правильно выбрать место. Располагают установку вдали от сухой травы, желательно на открытой местности, чтобы дым и искры не летели в сторону строений.
Соблюдать правила эксплуатации. Иметь при себе емкости с водой или огнетушители на случай возгорания. Не использовать смеси для розжига. Не оставлять работающий аппарат без присмотра.

Простые меры предосторожности помогут предотвратить несчастные случаи, воспламенения и ожоги.

Советы по применению

Для введения в эксплуатацию не требуется особых умений. Для начала использования необходимо загрузить топливо, обеспечить горение или тление и разместить продукты. Выждав определенное время, можно приступать к дегустации. Простые советы по хранению и обслуживанию помогут продлить срок службы коптильни с мангалом из металла:

Если установка не используется, ее необходимо защитить от атмосферного воздействия. Для стационарных коптилен с мангалом сооружают крыши и козырьки. Мобильные агрегаты достаточно закатить под навес или в гараж.
Осуществлять очистку после каждого использования. Необходимо тщательно осуществлять очистку от скопившегося жира, а также просто протирать поверхность (при необходимости с моющими средствами) для поддержания привлекательного внешнего вида.

Коптильня с мангалом, сделанная своими руками из металла, – практичная и надежная установка, которая поможет создавать изысканные деликатесы собственными силами. Для сборки потребуется минимум сил, времени и правильно сделанный чертеж, а эффект от эксплуатации будет идеальным при соблюдении правил сборки и пошаговой инструкции.

домашняя модель своими руками, варианты для горячего копчения из нержавеющей стали, чертежи и пошаговая инструкция

Домашняя коптильня с гидрозатвором значительно упростит процесс приготовления копченной рыбы или вкусного мяса. Готовка даже не потребует особых навыков и умений в этой области кулинарии. Попробуйте соорудить агрегат самостоятельно, воспользовавшись нашими советами.

Что это такое?

Коптильни с гидрозамком – отличные устройства, которые можно приспособить для приготовления различных продуктов. Данные конструкции давно по достоинству оценили любители пикников и дачных посиделок. В таком устройстве готовят продукцию горячего копчения в условиях домашней кухни.

Чтобы понять, что собой представляет коптильня, необходимо обратить внимание на некоторые особенности ее строения.

Внешне конструкция представляет собой ящик. Внутри ящика присутствуют кронштейны, которые позволяют удерживать специальные решетки. На решетки укладывается продукция, предназначенная для готовки.

Ящик оборудован крышкой, в которой есть отверстие для отвода дыма. К этому отверстию приваривается трубка, которая предназначена для присоединения шлангов. Если конструкция используется на домашней кухне или в дачной беседке, то шланг выводят в форточку.
На дно коптильни укладываются специальные опилки (щепа). Чтобы на топливо не попадал жир, устанавливается поддон, подходящий для его сбора. Для удобства использования коптильни над костром или плитой она оснащается удобными ножками. Так называемый гидрозатвор или замок имеется вверху агрегата.

Зачем нужен гидрозатвор?

Гидрозатвор коптилки представляет собой горизонтальную бороздку в виде п-образного профиля замкнутой конфигурации. Гидрозатвор нужен для предотвращения выхода дыма через отверстия между кромкой корпуса и крышкой. Также благодаря гидрозатвору внутрь не попадет воздух, а без кислорода невозможно возгорание щепы.

В некоторых случаях, если использовано тонкое железо, гидрозатвор может играть роль дополнительных ребер жесткости. Он снижает возможность деформации железа из-за высоких температур.

Кроме самой канавки гидрозатвора, коптильня должна быть оснащено подходящей крышкой. В конструкции с водяным замком этот элемент причисляется к системе замка. Крышка должна быть точных размеров, так как загнутые ее края при накрытии агрегата должны располагаться точно в середине желоба гидрозатвора. Для удобства использования крышка оснащается ручками.

Виды

Коптильня с водяным затвором бывает нескольких разновидностей:

домашняя;
финская;
вертикальная;
двухъярусная.

Домашняя коптильня оснащается тонкими шлангами, с помощью которых можно вывести дым на улицу через окно. Если устройство изготавливается самостоятельно, то в качестве таких шлангов могут использоваться удлинители от медицинской капельницы.

Финские варианты отличаются конструкцией: внутри агрегата продукты можно не укладывать на решетку, а подвешивать на специальные крючки. Вешалки для подвешивания оснащаются специальными зазубринами, благодаря которым исключается скольжение продуктов. Это позволяет коптить одновременно несколько изделий.

Вертикальная конструкция схожа по принципу действия с финской: внутри также можно подвесить продукты на вешалку. Однако вертикальную конструкцию можно разнообразить решетками для укладывания мяса и рыбы. По геометрии вертикальные варианты бывают круглыми или квадратными. Выбор той или иной формы имеет значение при самостоятельном изготовлении агрегата: круглую коптильню быстрее изготовить, так как здесь меньше сварных швов.

Двухъярусная коптильня позволяет располагать продукты на нескольких решетках. Такие конструкции могут быть как горизонтального, так и вертикального типа. Решетки внутри должны располагаться так, чтобы было достаточно места для размещения продуктов.

Размеры

При изготовлении коптильни собственными руками важно ориентироваться на типовые размеры популярных вариантов.

Популярная вертикальная коптильня с гидрозатвором характеризуется следующими параметрами:

высота – 40 см;
диаметр – 25 см
объем – 20 литров.
диаметр поддонов – 23,5 см;
расстояние между поддонами – 4 см;
толщина поддонов – 1 мм.

Подробнее рассмотрим параметры горизонтальной коптильни, так как этот вариант чаще изготавливается своими руками. Для определения параметров нужно знать, будете ли вы коптить в агрегате рыбу. Стоит уделить внимание именно данному продукту, так как для приготовления кур, сала или мяса подойдет и небольшое устройство с размерами 450*250*250 мм.

В стандартные габариты включаются три параметра:

длина;
ширина;
высота.

Именно длина агрегата должна соответствовать длине рыбы, которую вы планируете коптить. Для этого продукта ориентируйтесь на большие параметры – 500-600 мм. При этом уложенные рыбы должны лежать на некотором расстоянии друг от друга. Пространство между ними нужно для лучшего подкопчения продукта со всех сторон. Как рекомендуют специалисты, лучшая ширина для коптильни – 250 мм.

Теперь о высоте. Если внутри агрегата планируется установить несколько ярусов решеток, учтите расстояние между ними, которое должно составлять не менее 80-100 мм. Для лучшего представления вообразите тех же рыб, расположенных по полочкам.

Согласно рекомендациям специалистов высота двухъярусной горизонтальной коптильни может составлять от 250 мм. Максимальная высота может быть ограничена только объемом продукции, которую вы будете коптить.

Материалы

При выборе исходников следует учесть, что агрегат будет устанавливаться на отрытый огонь и сильно нагреваться при этом, поэтому существует риск деформации изделия. Причем, чем больший размер у агрегата, тем большая вероятность искажения изначального состояния изделия. Именно по этой причине ответственно подойдите к выбору нержавеющей стали для стенок. Чем больше размер агрегата, тем толще у него должны быть стенки. Это позволит продлить срок службы устройства.

Жесткость конструкции обеспечат гидрозатвор и крышка двускатной или круглой формы. В двухскатном варианте по центру проходит ребро жесткости, которое уменьшит риск искажения изделия.

Если агрегат предполагается использовать только дома, учтите размер имеющейся варочной панели. Коптильню горизонтального исполнения можно ставить как по длине, так и по ширине плиты.

Кроме того, важно предусмотреть периодичность использования агрегата. Если коптить предполагается нечасто, то допускается к использованию сталь в 1 мм. Такая «нержавейка» обойдется дешевле, если исходники покупаются в хозяйственном магазине.

Комплектующие

Если рассматривать конструкции покупных вариантов, то все они изготавливаются по аналогичному принципу и оснащаются стандартными аксессуарами, позволяющими использовать ее даже на электроплите. Некоторые из них влияют на функциональные возможности коптильни, а некоторые – нет. Например, на равномерность распределения температуры при копчении влияет термостат. Он автоматически распределит тепло по внутреннему пространству и устранит необходимость слежения за процессом.

Некоторые производственные модели оснащены автоматикой, которая способствует очистке агрегата от загрязнений.

Не очень большое влияние на функциональность оказывают такие аксессуары:

съемные ножки;
термометры;
щипцы;
крючки различной конфигурации и решетки;
дымогенератор;
асбестовый шнур.

Эти составляющие способны облегчить процесс копчения. Применяя те или иные аксессуары, можно быть уверенным в том, что домашние копчености будут соответствовать всем требованиям и получатся вкусными.

Нередко в качестве крышки коптильни с гидрозатвором можно использовать не стандартный вариант прямой формы, а конструкцию «домиком». Мощное ребро жесткости на крышке обеспечивает серьезную защиту от всевозможных деформаций и выгибаний конструкции при сильном нагреве.

Как правильно сделать?

При наличии необходимых материалов и инструментов изготовить агрегат самостоятельно не так уж и сложно. Грамотный чертеж облегчит процесс изготовления агрегата своими руками.

Для создания заготовок нержавейки воспользуйтесь болгаркой. Далее соедините две заготовки так, чтобы между листами получился прямой угол. Используйте сварочный аппарат и специальный столярный угол, который позволит добиться точной прямолинейности. Соедините все части корпуса, сверяя точность углов. Затем присоедините дно.

Сделайте крышку, которая должна по размеру точно соответствовать изготовленному агрегату. В крышке предусмотрите патрубок. Просверлите отверстие, вставьте трубку и обварите ее по кругу. Внутри корпуса предусмотрите ручки, на которые будет устанавливаться решетка. Прикрепите П-образные ручки сварным швом внутри. Решетку можно изготовить из полосок стали или стержней, в качестве которых подойдут очищенные электроды.

Гидрозатвор выполняется из согнутых в прямоугольники листов стали (примерно 360*90 мм). Приварите эти детали к верхней части основания домашней коптильни. Верх каналов должен совпасть с верхом корпуса устройства.

Предусмотрите поддон, который по размеру должен быть чуть меньше корпуса. Он изготавливается из листа стали, к которому привариваются ножки. Края листа должны быть изогнуты вверх.

Как пользоваться?

Испытайте агрегат, сделанный своими руками, сразу же. В случае негерметичности швов вы сможете исправить недостаток. Для начала прокалите изделие на небольшом огне. Если решите приготовить курицу или рыбу, учтите, что она должна быть маринованной. Продукты нужно просушить от рассола. Непросушенные продукты получатся вареными, а не копчеными. На дно коптильни уложите щепу. Если устройство используется дома, на газовой плите, разместите щепу напротив горелок. Установите поддон, а над ним решетку. Специалисты советуют уложить между прутьями решетки тонкие веточки от фруктового дерева: они исключат прилипание продукта к решетке.

Закройте агрегат крышкой и заполните водой гидрозатвор. Подожгите огонь газовой плиты или включите электрический аппарат. Дождитесь появления дыма из патрубка и убавьте мощность огня. Готовьте продукт, не открывая крышки, около 20 минут.

Мнение владельцев

Мнения владельцев разных вариантов устройств разделяются. Если есть возможность и соответствующие умения, то лучше сделать коптильню своими руками. Если агрегат предполагается часто использовать, то советуют стационарный мощный агрегат, если коптить будете редко – сделайте металлическую конструкцию по опробованным схемам. При отсутствии навыков сварщика, агрегат можно изготовить из корпуса старого холодильника.

Небольшой портативный вариант устройства, возможно, удобнее приобрести в магазине. Представленных на прилавках вариантов множество, они различаются по цене, производительности и внешнему виду. Еще покупные коптильни могут работать на угле, электричестве, газу или открытом огне. Отзывы говорят о том, что большое распространение в домашнем использовании получили электрические варианты.

Полезные советы

Нежелательно перемещать коптильню с места на место до завершения процесса копчения.

Специалисты советуют выдержать около 30 минут после окончания готовки. Таким образом можно исключить попадание дыма в помещение и обезопасить себя от ожога. Продукты за это время впитают больше дыма и получат нужную кондицию.

Некоторые специалисты советуют мыть коптильню сразу же после готовки. Так прибор будет чистым и подготовленным к следующей процедуре.

Если аппарат предполагается использовать на природе, то не рекомендуется ставить снятый с огня агрегат на влажную траву или землю.

Готовые примеры для вдохновения

На фото представлен один из удачных примеров коптильни с гидрозатвором, который можно использовать как в квартире, так и на улице.

А на этом фото устройство вертикального типа. Его также можно использовать и на природе, и дома.

О том, как подготовить к работе коптильню с гидрозатвором, смотрите в видео ниже.

Коптильня своими руками: чертежи, размеры и фото

Изготовить классическую коптильню своими руками достаточно просто в домашних условиях. Безусловно, купить изделие гораздо проще, но если вы часто бываете на природе и данный агрегат используете с завидной регулярностью, то выгоднее, конечно, найти схемы и чертежи и выполнить работу самостоятельно.

Оптимальный вариант для отдыха и использования в квартире – это классическая коптильня 500х300х300. Фото различных конструкций можно легко найти в интернете.

Как определиться с выбором

Для придания неповторимого аромата и изысканного вкуса рыбному улову или мясу, необходима качественная коптильня. Чтобы окончательно определиться с выбором, нужно знать некоторые особенности копчения. Копчение бывает двух видов – горячее и холодное. Оба вида подходят для копчения рыбы, мяса, сала и других продуктов.

Горячее – быстрое копчение (около часа), еда не подлежит длительному хранению и заморозке.
Холодное – долгое по времени (несколько дней), еда хранится долго, не теряет структуры, не подлежит заморозке.

Вариант для квартиры и выездов на природу предусматривает только коптильни горячего копчения, так как они довольно быстро готовят и удобны из-за небольших размеров.

Разницу в размерах коптильни горячего и холодного копчения можно увидеть на фото, на которых изображены чертежи коптилок. Коптилки для рыбы и мяса обоих видов копчения можно изготовить своими руками, их принцип – в тлении щепы, дым от которой и коптит продукты. Для коптилки подходит почти любой материал, даже вышедшая из строя бытовая техника. Но для изготовления своими руками классической коптильни потребуется нержавейка.

Классическая коптильня

Итак, при изготовлении своими руками, после определения с размерами коптилки и видом копчения, нужно подумать о ее внешнем виде. Классический вариант коптилки с размерами 50х30х30 см. подойдет для средних порций рыбы и мяса, компактен и легок в изготовлении своими руками. Перед выполнением работы лучше ознакомиться с чертежами на фото или посмотреть видео уроки.

Для работы потребуется:

листы металла толщиной 2 мм.;
угольник строительный и рулетка;
тонкая арматура;
болгарка и диски к ней;
сварочный аппарат.

Это минимальный набор для выполнения своими руками небольшой коптилки для рыбы или мяса.

Перед работой лучше всего сделать чертеж на бумаге, а если сомневаетесь, то изготовить схему-лекала на плотном картоне, так будет легче вырезать ровные детали.

Из листа стали необходимо вырезать поперечные стенки 30х30 см. и продольные 30х50 см., таким образом, получится прямоугольная конструкция. Далее необходимо вырезать дно. Его можно сделать чуть больше, чтобы приварить «внахлест». Детали необходимо сварить между собой под углом в девяносто градусов. Конструкция должна быть максимально герметична, иначе едкий дым будет проникать наружу, а тепло уходить. Для более качественной сварки можно дополнительно сварить швы внутри шкафа. Более подробную схему можно посмотреть на фото.

Коптилка обязательно должна иметь крышку. Ее можно сделать «домиком», такая конструкция позволит закрепить крючки для небольших кусков рыбы или других продуктов. Для более герметичного закрывания, например, чтобы пользоваться коптилкой в квартире или дома, крышку оснащают гидрозатвором. Для этого необходимо предусмотреть небольшой канал для воды. Вода заливается в последний момент и исключает попадание дыма в помещение.

Самый простой вариант – это, конечно, обычная плоская крышка, ее делают чуть больше, чтобы коптильный шкаф легко закрывался. На крышку приваривают ручку и вставляют небольшую металлическую трубку для выхода дыма. Трубка удобнее отверстия, так как имеет небольшое сечение, она прочнее, и на нее легко надеть шланг, чтобы в условиях домашнего использования вывести его в форточку.

Чертежи различных моделей крышек можно посмотреть на фото, а также воспользоваться видео-инструкцией, чтобы не ошибиться в размерах.

Схема коптилки изнутри

Далее переходим к внутреннему оформлению шкафа, обязательно в нем должны присутствовать следующие элементы:

решетка и крючки – для размещения продуктов;
поддон – для стекания жира с рыбы или мяса.

Решетку и крючки можно изготовить из арматуры, сварив ее между собой. Крючки можно сделать, просто изогнув проволоку. Для них подойдет конструкция из арматуры крест-накрест. Фото поможет сделать правильную решетку.

Поддон можно также установить на решетку из арматуры. Лучше делать поддон съемным, чтобы его было легко мыть после использования, и он не мешал загрузке щепы.

По бокам коптилки можно установить дополнительные ручки, для удобства переноса и установки на огонь. Такую коптилку можно использовать как на открытом огне – костре или газу, так и разогреть ее с помощью простой бытовой электроплитки. В последнем случае время готовки может быть увеличено, в зависимости от мощности электроприбора. Не рекомендуется использование коптилок на дорогих электрических плитах, так как дно в процессе нагрева может деформироваться и повредить плиту.

Со временем, если объемы заготавливаемых продуктов увеличатся, можно изменить размеры изделия, для этого к уже имеющимся чертежам нужно пропорционально добавить несколько сантиметров. Чертежи помогут не только сделать ровную красивую конструкцию, но и помогут определиться с расчётом материалов. Для создания чертежа своими руками можно воспользоваться фото- или видео-материалами.

Вариации внутреннего оформления коптилки, чертежи

Хоть на первый взгляд конструкция коптилки очень проста, она еще оставляет место для фантазии. Если коптильня изготовлена своими руками, то заменить или улучшить ее конструкцию не составит труда. Ценители отдыха на природе и любители вкусно покушать точно оценят удобство съемных деталей.

Для установки решеток под поддон или продукты можно использовать уголки, которые необходимо приварить с внутренней стороны стенок, чтобы удобно было снимать и мыть. Еще вариант: сделать решетки на ножках, они будут удобнее для установки. Чертежи решетки на ножках можно посмотреть на фото.

Чтобы аромат рыбы или мяса был чуть изысканнее, вместо обычной щепы можно использовать щепу фруктовых деревьев и кустов (вишня, черная смородина). Ни в коем случае нельзя использовать хвойные деревья или кору березы, осины, иначе вкус рыбы и мяса будет горчить.

Также при работе своими руками важно придерживаться всех размеров и использовать измерительные приборы. Коптилку в последствие можно усовершенствовать термометром, это позволит отслеживать температуру копчения рыбы или других продуктов.

Коптильня из металла своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете как можно самостоятельно сделать коптильню для холодного и горячего копчения.

На сегодняшний день тема изготовления всевозможных коптилен стоит в одном ряду с грилями, мангалами и барбекю. Конструкции так же разнообразные, есть коптильни горячего и холодного копчения, а у автора получился некий усредненный вариант. Для создания своей коптильни мастер использовал металл 2 мм, из него сварил коптильную камеру. В нижней части проделан проем под размещение ящика с опилками, для чего сделаны салазки из профтрубы. А под ящик установлена газовая горелка для нагрева опилок. Внутри коптильни продукты размещаются на специальном стеллаже из трубы квадратного сечения. Сверху камера закрывается металлической крышкой с ручкой для удобства открывания и проверки состояния продукта. Поверхность окрашена термостойкой краской (серебрянка) выдерживает температуру 1200 С⁰

И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для создания коптильни.

Материалы
1. металлический лист 2 мм
2. проф труба с сечением 20х20 мм
3. газовая горелка
4. термостойкая краска (серебрянка)
5. стальные крюки
6. газовый баллон

Инструменты
1. электролобзик с пилкой по металлу
2. линейка
3. маркер
4. дрель
5. сварочный аппарат
6. струбцина
7. уголок
8. плоскогубцы
9. кисть

Пошаговая инструкция по созданию коптильни своими руками.

И так, для начала автор прикупил стандартный лист металла толщиной 2 мм и приготовил для последующей работы.

Размеры самой коптильной камеры будут следующие: высота 120 см, ширина 60 см и глубина 40 см. Металлический лист автор распускает при помощи электролобзика с пилкой по металлу. Режет металл довольно хорошо, если пилки качественные.Делается разметка под проем для ящика с опилками.Выпиливается так же электролобзиком.Затем мастер сваривает непосредственно саму коптильную камеру.Сначала прихватывает в нескольких местах, а уже потом проходит шов полностью.Из профтрубы автор сделал посередине ребра жесткости.В нижней части приварены салазки для ящика с опилками.Вот собственно что получается.Шкаф изнутри.Затем изготавливается сам ящик, для чего берется все тот же металл.Размеры указаны на фото.Примеряется на место.В нижней части сверлятся отверстия для лучшей тяги газовой горелки.Из профтрубы сделаны ножки.Поверхность вскрывается термостойкой краской (серебрянка) Внимание! Только с наружи, внутри строго нельзя красить!!!И венчает данную конструкция конечно же крышка, которую можно сделать из более тонкого металла 0.7-1 мм.Для удобства открывания приделана удобная ручка.Наварены ограничители.
Так выглядит в законченном состоянии.Затем мастер переходит к изготовлению стеллажей для развешивания продуктов, делает их из профтрубы.Получается 3 полки.В нижнюю часть размещается газовая горелка.Подключается к баллону с газом и зажигается.В ящик засыпаются опилки (желательно ольховые)Перед процессом копчения продукт необходимо замариновать или засолить и только потом помещается в коптильную камеру.Закрывается крышкой и начинается процесс, опилки начинают медленно тлеть выделять дым и тепло, за счет чего и происходит непосредственно само копчение.Пробной партией автор закоптил рыбку, получилась золотистая) длился процесс порядка 4 часов при температуре 80-90 С⁰После чего автор решил закоптить мясо, для чего мариновал его 4 дня, а потом поместил в коптилку.Мясо коптилось где то 5 часов.И вот что получилось в итоге.Приятного аппетита Друзья!Таким образом автор обзавелся своей собственной коптильней и теперь может коптить различные продукты в любое удобное для него время, как для себя, так можно и на продажу, прибыль будет неплохая.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как своими руками сварить коптильню из металла

Металлическая коптильня является одним из самых распространенных вариантов агрегата для копчения продуктов. Этот прибор можно купить или изготовить своими руками, если обладать навыками сварки и иметь необходимый инструмент.

Необходимые материалы и инструменты

Для изготовления домашней коптильни понадобятся следующие материалы:

2 листа гибкого металла (идеальный вариант – пищевая нержавеющая сталь) размерами 60х157 см и толщиной 2 мм, из которых будет изготавливаться короб, основа коптильни;
труба профильная;
газовая горелка;
краска-серебрянка с устойчивостью к температуре в 1200°C градусов;
газовый баллон.

Для крепежа, разметки и покраски коптильного аппарата потребуются такие инструменты:

сварочный аппарат;
электролобзик с пилкой по металлу;
линейка и маркер;
кисть для покраски;
столярные углы;
плоскогубцы;

При помощи перечисленных материалов и инструментов получится сварить универсальную коптильню, подходящую как для холодного, так и для горячего копчения.

Инструкция по изготовлению и сборке

После подготовки всего необходимого переходят к созданию и сборке коптильни из металла. Алгоритм действий при этом такой:

Сперва берут один металлический лист. При помощи линейки и маркера делят его на 4 абсолютно одинаковые части. При помощи электролобзика вырезают эти 4 части.
При помощи сварки и угла скрепляют два листа краями под углом в 90° градусов. Убедившись в прочности конструкции, прикрепляют к ним оставшиеся 2 части тем же образом.
Получится квадратный короб, в котором обязательно нужно проварить внутренние швы, так конструкция будет более герметичной.
Следующий шаг – это вырезание дна для квадратного короба. Помещают последний на второй металлический лист и обводят контур, формируя тем самым будущее дно. Поскольку лист еще понадобится для вырезания крышки, стоит вырезать дно от края листа. Вырезают его электролобзиком и приваривают, тщательно контролируя герметичность шва.
Теперь коптильной емкости потребуется изготовить крышку. Для этого из остатка листа, из которого вырезалось дно, расчерчивают форму будущей крышки: она должна повторять форму основной камеры, но быть немного больше. Для этого обводят камеру по контуру, вырезают квадрат. Вырезают еще 4 полоски длиной, повторяющей сторону квадрата, а шириной 3-5 см. Приваривают эти полоски к краям крышки под ровным углом. На выходе получается крышка, которая свободно надевается и снимается с коптильной камеры.
Теперь остается приварить ножки. Из профильной трубы вырезаются 4 ножки, длина которых произвольна и зависит исключительно от личных предпочтений. Если это возможно, то нелишним будет приварить к середине каждой ножки по небольшому стержню, которые вкупе будут образовывать подставку под поддон для сбора жира и сока, выделяющихся из коптящихся продуктов.
В необходимом оборудовании представлена газовая горелка, которая будет нагревать коптильную камеру снизу. Ее можно заменить обычными дровами.

В таком варианте коптильни не предусмотрена отдельная камера для опилок. Они складываются внутрь основной емкости.

Читайте также: Как закоптить продукты с помощью фрикционного дымогенератора

Возможные варианты

Человеческая фантазия и мастерство привели к возникновению большого количества самодельных коптилен из металла, которые изготавливаются несколько сложнее или, наоборот, проще, чем представленный выше вариант.

Из бочки

Чаще всего дачники делают себе коптильню именно из металлической бочки. Устройство ее напоминает все остальные: поддон для жира, решетки и крюки для продуктов копчения, крышка. Разместив бочку-коптильню над огнем, получают пищу горячего копчения, а соорудив отдельный дымогенератор – холодного.

Из старого металлического холодильника

Если такой советский агрегат завалялся на даче, то в него можно вдохнуть вторую жизнь, просто превратив его в коптильню. В качестве источника жара для такого аппарата подойдет только электроплита.

Холодильная камера должна быть чистой и не источать сомнительных запахов. Все внутренности из нее вынимают, а крышку сверху срезают, делая таким образом импровизированный дымоход. Внутри опустошенной камеры устанавливают 3 пары уголков примерно на одинаковом расстоянии друг от друга. Одна пара (самая нижняя) для поддона по сбору жира и сока, две других для решеток. На самом дне холодильника должна располагаться электрическая плита.

Из ведра

Что может быть проще, чем этот вариант устройства для копчения? Правда, долговечностью он похвастаться не может, но для экстренного копчения в походе или на рыбалке отлично сгодится.

Сделать такую коптильню получится из следующих материалов:

металлическое ведро, лучше старое и ненужное, но не дырявое и в котором не содержались яды и другие химикаты;
2 металлические решетки, которые смогут поместиться в ведро;
древесные опилки.

Пошаговая инструкция по изготовлению:

На дно ведра укладывают опилки. Их слой должен быть в 2 см толщиной.
На расстоянии 10 см от дна ведра устанавливают первую решетку. Подобрать такую в соответствии с формой и параметрами ведра будет сложно, поэтому можно взять имеющуюся решетку и немного укоротить ее, чтобы она легко входила в ведро на нужную глубину, но не спадала на дно.
Вторую решетку располагают на расстоянии 5 см от первой.
Теперь на решетки выкладывают заранее подготовленные продукты. Накрывают крышкой подходящего диаметра. Ставят на огонь и активируют процесс.

Из ящика для медицинских инструментов

Это удобный и компактный вариант для копчения куриных крылышек или ножек. В бикс, он же ящик для медицинских инструментов, насыпают опилки, чтобы они покрывали дно, вставляют решетку, подходящую по размеру, укладывают на нее мясо, накрывают крышкой и ставят на огонь.

Читайте также: Какие промышленные коптильни бывают

Для холодного копчения

Процесс копчения в таком аппарате более длительный, поскольку копчение происходит при температуре в 35-40°C градусов. Изготавливается устройство по следующей инструкции:

В земле роется ямка-топка параметрами 50х50х1 см(ширина, длина и глубина соответственно).
После выкапывается дымоход, располагающийся от топки до коптильной камеры. Дымоход – это траншея диаметром не меньше 30 см, сверху накрытая металлическим листом. Для надежности лист посыпают грунтом.
В месте, где будут соединяться коптильня и дымоход, укладывают металлическую решетку в мелкую сетку, она будет служить фильтром.
Камера коптильни варится из 4 металлических листов по принципу изготовления простого короба.
В коробе устанавливается решетка, на нее крепятся крюки, на которые затем подвешивают продукты для копчения.

Чтобы отведать вкусную копченую пищу, не обязательно покупать коптильню в магазине, где цена на них не всегда заманчива. Куда проще соорудить такой аппарат из металла собственноручно, затратив немного времени, сил, инструментов и оборудования.

Понимание четвертого измерения с нашей трехмерной перспективы

Четвертое измерение — это место, куда вы можете отправиться, двигаясь в направлении, перпендикулярном третьему измерению. Для неподготовленного взгляда это утверждение не имеет абсолютно никакого смысла. Как могло быть направление, перпендикулярное трехмерному пространству? Чтобы лучше понять эту концепцию, мы должны медленно пройти через все измерения и проанализировать, какие изменения вносятся между ними.

[Источник изображения: Wikimedia ]

Нулевое измерение

Нулевое измерение — это то, о чем мы часто не задумываемся.Точки — единственные пространственные существа, которых можно правильно понять в нулевом измерении. У них нет абсолютно никаких размеров, ни ширины, ни длины, ни высоты. Они самые маленькие, какими они когда-либо могли быть, но в то же время самые большие из них.

Мы стремимся углубить наше понимание четвертого измерения. По мере продвижения мы можем исследовать куб в каждом измерении. Куб в нулевом измерении будет просто точкой. Все его размеры одинаковы во всех направлениях, потому что их нет.Куб по-прежнему представляет собой точку в пространстве, но это степень его силы в нулевом измерении. Теперь перейдем к 1-D.

Первое измерение

Переход между нулевым измерением и первым измерением включает выдавливание в любом направлении. В первом измерении все существует как линия. Единственное, что различается между объектами в первом измерении, — это их длина. Все линии имеют одинаковую ширину и одинаковую высоту, но их длина может варьироваться.

Если вы хотите рисовать линии разной толщины, вам нужно перейти к двухмерным линиям. Куб в первом измерении будет выглядеть как линия той же длины, что и упомянутый куб, но без значений ширины или высоты.

Второе измерение

Преобразование линейного сегмента в направлении, перпендикулярном одномерному направлению, переносит вас во второе измерение. Помните об этой идее, когда мы расширяем наши пространственные знания и замечаем это перпендикулярное действие, повторяющееся, когда мы движемся через измерения.

Во втором измерении наш куб может начать выглядеть как куб, но только отчасти. Куб существовал бы как квадрат во втором измерении. Конечно, вы можете изобразить трехмерный куб в двух измерениях, но это не то, как куб будет выглядеть в двух измерениях. Скорее, это было бы просто представление третьего измерения, наложенного на второе.

Длина и ширина могут варьироваться во втором измерении, что позволяет использовать основные формы и геометрию. Когда мы переходим в третье измерение, математика становится более сложной.

[Источник изображения: Wikimedia Commons ]

Третье измерение

Куб из второго измерения теперь выдавливается в третьем перпендикулярном направлении к обеим сторонам двухмерного квадрата. Выражаясь декартово, двумерный квадрат существовал в направлениях X и Y. При перемещении в 3-е измерение этот квадрат выдавливался в направлении Z. В третьем измерении наш куб фактически становится кубом в нашем традиционном понимании. Объект имеет размеры ширины, длины и высоты.

Во всех измерениях важно отметить, что теоретически куб будет сохранять все свои основные свойства. Все углы будут прямыми, и все стороны будут одинаковыми. Используя другой принцип измерений, мы можем исследовать, что произошло бы, если бы куб расширялся бесконечно. Когда куб в третьем измерении расширяется до бесконечности, он охватывает все трехмерное пространство.

Пока что вам, вероятно, следует усвоить эти 3 измерения, в конце концов, это измерения, с которыми мы чаще всего ассоциируемся.

Четвертое измерение

Когда мы переносим куб в четвертое измерение, мы начинаем испытывать некоторую противоречивую математику. Мы выдавливаем куб в направлении, перпендикулярном всем первым трем. Это невозможно в третьем измерении, потому что куб уже развернут только в трех измерениях. Когда мы добавляем четвертое измерение, чтобы сохранить свойства куба, когда все углы равны 90 градусам и все стороны одинаковы, мы должны продвигаться в этом новом измерении.

Кубы в четвертом измерении технически называются тессерактами. Объекты в 4D различаются по длине, ширине, высоте и длине. Наложение силы на любое из предыдущих измерений дает объекту в последующих измерениях длину 0 или бесконечно малую величину.

Все края тессеракта одинаковые, и все углы прямые. Теоретически это имеет смысл, но когда мы начинаем представлять, как будет выглядеть тессеракт, мы связаны нашим трехмерным разумом.Чтобы увидеть тессеракт, мы должны наложить этот объект четвертого измерения на третье измерение.

Основной способ, которым мы представляем тессеракт, или куб четвертого измерения, — это проецировать его с перспективой в третье измерение. Это представление можно увидеть ниже.

[Источник изображения: Wikimedia ]

Это также перспективное представление тессеракта в форме gif.

[Источник изображения: Wikimedia ]

Это представление не похоже на четырехмерный куб, это просто то, как он выглядит в перспективе, если смотреть из третьего измерения.Подводя итог нашему пониманию четвертого измерения, объекты в 4D различаются по стоимости по длине, ширине, высоте и длине. Все эти размерные меры простираются в направлении, перпендикулярном предыдущим трем. Ширина перпендикулярна длине, высота перпендикулярна ширине и длине и, наконец, длина перпендикулярна высоте, длине и ширине.

Эти концепции трудны для понимания, но, надеюсь, они дадут вам хорошее общее представление о том, как работает четвертое измерение и как мы интерпретируем его нашими трехмерными глазами.

Все еще не имеет смысла? Пусть Карл Саган вам это объяснит.

Какой металл является лучшим проводником?

Давайте вернемся к периодической таблице, чтобы объяснить, какие металлы лучше всего проводят электричество. Количество валентных электронов в атоме — это то, что делает материал способным проводить электричество. Внешняя оболочка атома — валентность. В большинстве случаев проводники имеют один или два (иногда три) валентных электрона.

Металлы с ОДНИМ валентным электроном — это медь, золото, платина и серебро.Железо имеет два валентных электрона. Хотя алюминий имеет три валентных электрона, он также является отличным проводником. Полупроводник — это материал, который имеет 4 валентных электрона.

Электропроводность

Металлическое соединение заставляет металлы проводить электричество. В металлической связи атомы металла окружены постоянно движущимся «морем электронов». Это движущееся море электронов позволяет металлу проводить электричество и свободно перемещаться между ионами.

Большинство металлов в определенной степени проводят электричество.Некоторые металлы обладают большей проводимостью, чем другие. Медь, серебро, алюминий, золото, сталь и латунь являются обычными проводниками электричества. Металлы с самой высокой проводимостью — это серебро, медь и золото.

Металлы проводимости

Этот список электропроводности включает сплавы, а также чистые элементы. Поскольку размер и форма вещества влияют на его проводимость, в списке предполагается, что все образцы имеют одинаковый размер. Здесь представлены основные типы металлов и некоторые распространенные сплавы в порядке убывания проводимости, как и в Metal Detecting World.

От лучшего к худшему — какой металл является лучшим проводником электричества

(одинакового размера)

1	Серебро (Чистое)
2	Медь (чистая)
3	Золото (чистое)
4	Алюминий
5	Цинк
6	Никель
7	Латунь
8	бронза
9	Железо (чистое)
10	Платина
11	Сталь (карбонизированная)
12	Свинец (чистый)
13	Нержавеющая сталь

Серебро Проводимость

«Серебро — лучший проводник электричества, потому что оно содержит большее количество подвижных атомов (свободных электронов).Чтобы материал был хорошим проводником, электричество, прошедшее через него, должно перемещать электроны; чем больше в металле свободных электронов, тем выше его проводимость. Однако серебро дороже других материалов и обычно не используется, если только оно не требуется для специального оборудования, такого как спутники или печатные платы », — поясняет Sciencing.com.

Медная проводимость

«Медь менее проводящая, чем серебро, но дешевле и обычно используется в качестве эффективного проводника в бытовых приборах.Большинство проводов имеют медное покрытие, а сердечники электромагнитов обычно оборачиваются медной проволокой. Медь также легко паять и наматывать на провода, поэтому ее часто используют, когда требуется большое количество проводящего материала », — сообщает Sciencing.com

Золото Проводимость

Хотя золото является хорошим проводником электричества и не тускнеет на воздухе, оно слишком дорого для обычного использования. Индивидуальные свойства делают его идеальным для конкретных целей.

Проводимость алюминия

Алюминий может проводить электричество, но он не проводит электричество так же хорошо, как медь.Алюминий образует электрически стойкую оксидную поверхность в электрических соединениях, что может вызвать их перегрев. В высоковольтных линиях электропередачи, заключенных в стальной корпус для дополнительной защиты, используется алюминий.

Цинк Проводимость

ScienceViews.com объясняет, что «Цинк — это сине-серый металлический элемент с атомным номером 30. При комнатной температуре цинк является хрупким, но становится пластичным при 100 C. Податливость означает, что он может изгибаться и формироваться без разрушения.Цинк — умеренно хороший проводник электричества ».

Никель Проводимость

Большинство металлов проводят электричество. Никель — элемент с высокой электропроводностью.

Проводимость латуни

Латунь — это металл, работающий на растяжение, который используется для небольших машин, потому что его легко сгибать и формовать в различные детали. Его преимущества по сравнению со сталью заключаются в том, что он немного более проводящий, дешевле в приобретении, менее коррозионный, чем сталь, и при этом сохраняет ценность после использования. Латунь — это сплав.

Бронза, проводимость

Бронза — это электропроводящий сплав, а не элемент.

Электропроводность железа

Железо имеет металлические связи, в которых электроны могут свободно перемещаться вокруг более чем одного атома. Это называется делокализацией. Из-за этого железо — хороший проводник.

Платина Проводимость

Платина — это элемент с высокой электропроводностью, который более пластичен, чем золото, серебро или медь. Он менее податлив, чем золото.Металл обладает отличной устойчивостью к коррозии, устойчив при высоких температурах и имеет стабильные электрические свойства.

Электропроводность стали

Сталь — это проводник и сплав железа. Сталь обычно используется для покрытия других проводников, потому что это негибкий и очень коррозионный металл при контакте с воздухом.

Проводимость свинца

«Хотя соединения свинца могут быть хорошими изоляторами, чистый свинец — это металл, который проводит электричество, что делает его плохим изолятором.Удельное сопротивление свинца составляет 22 миллиардных метра. Он находит применение в электрических контактах, потому что, будучи относительно мягким металлом, он легко деформируется при затягивании и обеспечивает прочное соединение. Например, разъемы для автомобильных аккумуляторов обычно делают из свинца. Стартер автомобиля на короткое время потребляет ток более 100 ампер, что требует надежного подключения к батарее », — поясняет сайт Sciencing.com.

Электропроводность из нержавеющей стали

Нержавеющая сталь, как и все металлы, является относительно хорошим проводником электричества.

Факторы, влияющие на электропроводность

Определенные факторы могут повлиять на то, насколько хорошо материал проводит электричество. ThoughtCo объясняет эти факторы здесь:

Температура: Изменение температуры серебра или любого другого проводника изменяет его проводимость. Как правило, повышение температуры вызывает тепловое возбуждение атомов и снижает проводимость, одновременно увеличивая удельное сопротивление. Взаимосвязь линейная, но при низких температурах она нарушается.
Примеси: Добавление примесей к проводнику снижает его проводимость. Например, чистое серебро не так хорошо проводит провод, как чистое серебро. Окисленное серебро — не такой хороший проводник, как чистое серебро. Примеси препятствуют потоку электронов.
Кристаллическая структура и фазы: Если в материале есть разные фазы, проводимость немного замедлится на границе раздела и может отличаться от одной структуры от другой. Способ обработки материала может повлиять на то, насколько хорошо он проводит электричество.
Электромагнитные поля: Проводники генерируют свои собственные электромагнитные поля, когда через них проходит электричество, причем магнитное поле перпендикулярно электрическому полю. Внешние электромагнитные поля могут создавать магнитосопротивление, которое может замедлять ток.
Частота: Число циклов колебания переменного электрического тока за секунду — это его частота в герцах. Выше определенного уровня высокая частота может вызвать протекание тока вокруг проводника, а не через него (скин-эффект).Поскольку нет колебаний и, следовательно, частоты, скин-эффект не возникает при постоянном токе.

Посетите Tampa Steel & Supply для качественной стали и алюминия

Вам нужны запасы стали? Не ищите ничего, кроме профессионалов Tampa Steel and Supply. У нас есть обширный перечень стальной продукции для любого проекта, который вам нужен. Мы гордимся тем, что обслуживаем наших клиентов почти четыре десятилетия, и готовы помочь вам с вашими потребностями в стали.Есть вопросы? Позвоните нам сегодня, чтобы узнать больше, или загляните в наш красивый выставочный зал Тампа.

Сделайте запрос онлайн
или позвоните в Tampa Steel & Supply по телефону (813) 241-2801

Теория культурных измерений Хофстеде

Теория культурных измерений Хофстеде представляет собой основу для межкультурной коммуникации, разработанную Гиртом Хофстеде.

Здесь описывается влияние культуры общества на ценности его членов и то, как эти ценности соотносятся с поведением, с использованием структуры, полученной на основе факторного анализа.

Хофстеде разработал свою оригинальную модель в результате использования факторного анализа для изучения результатов всемирного исследования ценностей сотрудников, проведенного IBM в период с 1967 по 1973 год.

С тех пор она была усовершенствована.

Исходная теория предлагала четыре измерения, по которым можно было анализировать культурные ценности: индивидуализм-коллективизм; избегание неопределенности; дистанция власти (сила социальной иерархии) и маскулинность-женственность (ориентация на задачу или ориентация на личность).

Независимое исследование в Гонконге побудило Хофстеде добавить пятое измерение, долгосрочную ориентацию, чтобы охватить аспекты ценностей, не обсуждавшихся в исходной парадигме.

В 2010 году Хофстеде добавил шестое измерение: снисходительность вместо самоограничения. Теория широко использовалась в нескольких областях в качестве парадигмы для исследований, особенно в межкультурной психологии, международном менеджменте и межкультурном общении.

Он продолжает оставаться важным ресурсом в межкультурных областях. Он вдохновил на ряд других крупных кросс-культурных исследований ценностей, а также на исследования других аспектов культуры, таких как социальные убеждения.

6 измерений теории культурных измерений Хофстеде;

Индекс дистанции власти (PDI),
Индивидуализм vs.Коллективизм (IDV),
Индекс избегания неопределенности (UAI),
Маскулинность против женственности (MAS),
Долгосрочная ориентация против краткосрочной ориентации (LTO),
Индульгенция против сдержанности (IND).

Теория описана ниже;

Индекс дистанции власти (PDI)

Индекс дистанции власти определяется как «степень, в которой менее влиятельные члены организаций и институтов (например, семья) принимают и ожидают, что власть распределяется неравномерно.«В этом измерении неравенство и власть воспринимаются со стороны последователей или более низкого уровня.

Более высокая степень индекса указывает на то, что иерархия четко установлена и осуществляется в обществе, без сомнения или причины. Более низкая степень индекса означает, что люди сомневаются в авторитете и пытаются распределить власть.

Индивидуализм против коллективизма (IDV)

Этот индекс исследует «степень, в которой люди в обществе интегрированы в группы». Индивидуалистические общества имеют слабые связи, которые часто связывают человека только с его / ее ближайшими родственниками.

Они подчеркивают «я», а не «мы». Его аналог, коллективизм, описывает общество, в котором тесно интегрированные отношения связывают большие семьи и других людей в группы. Эти внутренние группы пронизаны несомненной лояльностью и поддерживают друг друга, когда возникает конфликт с другой внутренней группой.

Индекс избегания неопределенности (UAI)

Индекс избегания неопределенности определяется как «терпимость общества к двусмысленности», когда люди принимают или предотвращают событие чего-то неожиданного, неизвестного или отклоняющегося от статус-кво.

Общества, получившие высокую степень по этому индексу, выбирают жесткие кодексы поведения, руководящие принципы, законы и обычно полагаются на абсолютную Истину или веру в то, что одна-единственная Истина диктует все, и люди знают, что это такое.

Более низкая степень в этом индексе означает большее принятие различных мыслей / идей. Общество имеет тенденцию вводить меньше правил, двусмысленность более привычна, а среда более свободна.

Мужественность против женственности (MAS)

В этом измерении мужественность определяется как «предпочтение в обществе достижений, героизма, напористости и материального вознаграждения за успех.Его аналог представляет собой «предпочтение сотрудничества, скромности, заботы о слабых и качества жизни».

Женщины в соответствующих обществах склонны. отображать разные значения. В женских обществах они наравне с мужчинами разделяют скромные и заботливые взгляды. В более мужских обществах женщины более решительны и конкурентоспособны, но заметно менее решительны, чем мужчины. Другими словами, они все еще признают разрыв между мужскими и женскими ценностями.

Это измерение часто рассматривается как табу в очень мужских обществах.

Долгосрочная ориентация и краткосрочная ориентация (LTO)

Этот параметр связывает связь прошлого с текущими и будущими действиями / проблемами. Более низкая степень этого индекса (краткосрочная) указывает на то, что традиции чтят и соблюдают, а стойкость ценится.

Общества с высокой степенью по этому индексу (долгосрочные) рассматривают адаптацию и косвенное, прагматическое решение проблем как необходимость.

Бедная страна, ориентированная на краткосрочную перспективу, обычно мало занимается экономическим развитием, в то время как страны, ориентированные на долгосрочную перспективу, продолжают развиваться до определенной степени.

Потворство против сдержанности (IND)

Это измерение, по сути, является мерой счастья; исполняются ли простые радости.

Индульгенция определяется как «общество, которое позволяет относительно бесплатно удовлетворять основные и естественные человеческие желания, связанные с наслаждением жизнью и весельем».
