Чердачное перекрытие: особенности устройства

Чердачное перекрытие имеет большое значение при строительстве здания. В большинстве случаев чердачное помещение редко используется в качестве жилого пространства. Еще реже оно надлежащим образом отапливается. Чаще всего температура на чердаке мало отличается от наружной. Поэтому жилье необходимо обязательно отделить от технического помещения, именно для этой цели и служит конструкция, разделяющая эти пространства.

Предназначение чердака может быть разным, но чаще всего его используют в качестве технической зоны, где размещается громоздкое оборудование. Использование чердака для подобных нужд выдвигает определенные требования к максимально допустимому весу, действующему на конструкцию пола. Отсутствие каких бы то ни было требований к звукоизоляции устраняет необходимость в специальном покрытии для пола.

Остается только теплотехнический расчет чердачного перекрытия для того, чтобы соблюдался тепловой баланс обитаемого пространства.

Содержание

• 1 Что требуется от чердака?
• 2 Какими могут быть чердачные разделители
• 3 Виды деревянных перекрывающих конструкций
• 4 Перекрытие по профнастилу

Что требуется от чердака?

Соответствующими нормами регулируется разница температур между технической зоной и жилой. Согласно этим нормам такой перепад не должен превышать четырех градусов по Цельсию. Для достижения такого результата следует защитить теплоизоляционный материал от воздействий влаги и конденсата, которые проникают через щели из жилой зоны.

В более прохладном воздухе чердака пар немедленно оседает в виде росы. Чтобы избежать подобного явления, в конструкции перекрытия должна быть предусмотрена пароизоляция чердачного перекрытия и заделка отверстий. Самым простым способом станет пароизоляционная пленка, проложенная под слоем материала теплоизоляции.

Какими могут быть чердачные разделители

Если конструкция имеет балочный тип, то несущими элементами в ней являются металлические или деревянные балки, уложенные на несущие стены, либо на специально возведенные колонны. Регламентом предусмотрены такие максимальные пролеты балок:

• Балка из дерева максимально покрывает до четырех метров расстояния между опорами;
• Железобетонная балка — до шести метров расстояния;
• Металлическая балка — до девяти метров.

В современном домостроительстве конструкция чердачного разделителя предусматривает использование плиты перекрытия, которая одна несет на себе всю нагрузку. Чаще всего используют железобетонные или многопустотные плиты. Такие конструкции могут быть использованы в жилищном строительстве для абсолютно различных целей:

• Чердак;
• Цоколь;
• Разделение этажей по высоте.

Перекрытие гаража или любого другого подобного хозяйственного помещения по высоте такой плитой не несет для вас никаких дополнительных мероприятий по утеплению конструкции. Остальные типы сооружений требуют неукоснительного соблюдения норм и положений СНиП, которые регламентируют тип используемого для утепления материала. От того, насколько четко выполнены эти требования, будет зависеть микроклимат вашего жилья и долговечность его эксплуатации.

Виды деревянных перекрывающих конструкций

Деревянные сооружения всегда будут значительно легче железобетонных аналогов. Элементы конструкции деревянного сооружения имеют вес, позволяющий ими оперировать без использования крана, что немаловажно для дачного строительства. В традиционных кирпичных или деревянных домах балки опираются на несущие стены. В кирпичной стене делается специальное гнездо для балки.

Дальнейшая заделка этих отверстий выполняется с учетом требований по гидроизоляции. Если балки кладутся на несущие стены, то устройство чердачного перекрытия по деревянным балкам должно учитывать все варианты, по которым организовано примыкание кровли.

Конструкция крыши тоже имеет немаловажное значение, от нее зависит то, как будут строиться деревянные перекрытия при постройке при организации примыкания кровли к элементам перекрытия.

Устройство чердачного перекрытия по деревянным балкам должно предусматривать вентиляцию пространства во избежание накапливания влаги над чердачным перекрытием. Строители рекомендуют выполнение вентиляционных отверстий, площадь которых не должна быть меньше двухсотой части всей площади чердачного перекрытия. Вентиляционными отверстиями принято считать слуховые окна, коньковые вентиляционные щели и прочие подобные источники сквозняка.

Но даже при выполнении всех требований по вентиляции пространства под крышей, пароизоляция все-таки является необходимым элементом конструкции для всех вариантов.

Сегодня все чаще используют устройство чердачного перекрытия по деревянным балкам для достижения определенного этнографического стиля помещения. В подобном случае потолочное пространство не зашивается, а помещение представляет собой единое пространство до самой крыши.

Перекрытие по профнастилу

Подобная конструкция чердачного перекрытия в последнее время становится все более востребованной. Выполнение перекрытия по профильному настилу несколько сложнее, чем все прочие виды чердачных перекрытий. Впрочем, сделать его можно и самостоятельно:

1. Учитывая, что подобная конструкция обладает достаточным весом, плиты перекрытия необходимо укреплять дополнительными опорами. Обычно для этого используются металлические столбы, опирающиеся на пол или на грунт.
2. Принимая во внимание, что такое перекрытие объединяет деревянные и железобетонные перекрытия, то и выполняется оно с использованием методов, используемых в обоих случаях.
3. Бетонирование перекрытий. В первую очередь изготавливается опалубка из досок, в которую заливается бетон. В основание конструкции помещается профнастил. В бетон не следует добавлять щебень — достаточно его армирования в некоторых случаях.
4. На застывание бетона отводится, как правило, четыре дня, после чего опалубку можно снять.

Заливка перекрытия по такой схеме делает чердачное перекрытие нечувствительным к проникновению влаги.

Никакое серьезное утепление подобного перекрытия не пригодится, да и эксплуатироваться оно будет гораздо дольше. Единственным большим недостатком такого перекрытия является его вес.

Каждый из приведенных типов чердачных перекрытий широко используется в строительстве. Все зависит от типа возводимого здания — будет ли это перекрытие гаража или чердака жилого дома. Каждая конструкция имеет свои преимущества и недостатки, роль которых оценивается еще на этапе проектирования.

чердачное перекрытие в деревянном доме

Содержание статьи

Чердачное перекрытие по деревянным балкам

Чердачное сборно-подшивное деревянное перекрытие

При устройстве чердачного перекрытия необходимо решить следующие основные задачи:

• Обеспечить прочность и жесткость перекрытия. Перекрытие должно выдерживать расчетную нагрузку с допустимым прогибом и не быть зыбким (не колебаться при движении по перекрытию).
• Сопротивление теплопередаче перекрытия должно быть не менее необходимого для обеспечения требований к энергосбережению в доме. Об условиях энергосбережения можно узнать из статьи «Расходы на отопление и сопротивление теплопередаче».
• Звукоизоляция перекрытия от воздушного шума должна отвечать установленному нормативу. Что такое воздушный шум читайте в статье «Плавающий пол — звукоизоляция перекрытий».
• Паропроницание и воздухопроницание перекрытия должно соответствовать установленным нормативам.

В домах эконом-класса наиболее популярны деревянные сборно-подшивные чердачные перекрытия по деревянным балкам. Такие перекрытия — простые в монтаже, легкие и недорогие, а недостатки перекрытий, при использовании их в качестве чердачных, менее выражены.

Перечислим недостатки деревянных перекрытий по сравнению с перекрытиями из металла и бетона:

• Ограниченная несущая способность и длина перекрываемого пролета.
• Склонность к зыбкости — колебаниям при движении людей, перемещении мебели.
• Горючесть, подверженность гниению и биоразрушению.
• Слабая звукоизоляция воздушного и ударного шума. Конструкция перекрытия может сама стать источником шума в виде скрипа.

Схема устройства деревянного перекрытия в современном исполнении приведена на рис.1.

В качестве деревянных балок используют брус сечением 150-250 х 100-200 мм. или доски 100-250 х 40-80 мм.

Применение досок позволяет уменьшить объем пиломатериалов, необходимых для устройства перекрытия, при некотором снижении долговечности, огнестойкости, звукоизоляции перекрытия. В чердачном перекрытии это снижение вполне терпимо.

При использовании досок необходимо принимать меры по предотвращению скручивания балки под нагрузкой. Для этого балки с двух сторон — сверху и снизу, обшивают слоем жестких листовых или плитных материалов — фанеры, плит ДСП, ЦСП или ОСП толщиной не менее 12 мм. (при шаге балок до 600 мм).

Плиты должны монтироваться так, чтобы короткая сторона плит была перпендикулярна балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку; Прочно соединенная с балками обшивка образует силовой каркас, что препятствует скручиванию балки и увеличивает несущую способность перекрытия.

Листы обшивки часто бывает удобнее крепить на обрешетку (снизу) или лаги (сверху). Рейки обрешетки сечением не менее 19х89 мм. устанавливают снизу перпендикулярно балкам с шагом не более 600 мм., удобным для крепления листов обшивки.

Для подшивки по обрешетке можно использовать менее жесткие листы — ГКЛ, ГВЛ толщиной не менее 12 мм. Все края листов или плит обшивок должны располагаться над опорами (элементами каркаса или обрешетки). Листы обшивки крепятся саморезами длиной на 40 мм. большей толщины листа, с шагом 200 мм.

Если сверху поперек балок крепятся лаги, то обшивку поверх балок не делают. В случае отсутствия верхней обшивки и лаг, при высоте досок более 150 мм. устанавливают вертикальные распорки сечением не менее 100х38 мм., Рис.2.

Вертикальные связи должны располагаться в пролете балок на расстоянии не более 2100 мм от каждой опоры балки и от соседних вертикальных связей. Распорки удобно делать в местах стыка листов обшивки, если обдшивку крепят непосредственно к балкам. Распорки крепят к балкам на гвозди или специальные металлические кронштейны.

Для балок из бруса принимать меры по предотвращению скручивания не требуется.

Сечение балок и шаг расположения балок определяют расчетом. Для балок используют сухой пиломатериал влажностью не более 20%.

Деревянные балки из бруса опирают на стену на глубину 150-200 мм., из досок — не менее 100 мм. Концы балок, соприкасающиеся с кладкой из кирпича или блоков, необходимо пропитать антисептиком и обернуть гидроизоляционным материалом (рубероидом, гидроизолом, полиэтиленовой пленкой) на длину 250 мм, а торец балки, скошенный на 30 мм, оставить открытым, обеспечив воздушный зазор между торцом балки и стеной (рис. 3).

Для выравнивания концов балок по высоте под них подкладывают кусок доски необходимой толщины обернутый гидроизоляцией. Конец балки соединяют со стеной металлической связью.

Конец связи заделывают в кладке стены, другой прибивают к балке.

Для повышения огнестойкости на перекрытие снизу монтируют листы гипсокартона ГКЛ или ГВЛ толщиной не менее 12 мм для 1-2 этажных домов, и не менее 15,9 мм. для трехэтажных, при площади этажа до 150 м 2 .

Для доступа на чердак в перекрытии устраивают люк размером не менее 500х700 мм.

Строительный рынок предлагает деревянные балки сборных перекрытий заводского изготовления:

• Балки из клееного бруса
• Балки двутавровые из плит ОСП
• Деревометаллические балки

Конструкция перекрытий по таким балкам принципиально не отличается от конструкции перекрытий по балкам из обычных пиломатериалов. Применение балок заводского изготовления позволяет увеличить несущую способность перекрытия и длину перекрываемого пролета. Если в этом нет необходимости, то их применение для чердачных перекрытий , как правило, экономически не оправданно.

Чердачное перекрытие по деревянным балкам может быть самостоятельным конструктивным элементом здания, а может быть частью крыши. Балки чердачного перекрытия в последнем случае являются частью несущего каркаса крыши.

Независимая конструкция чердачного перекрытия более предпочтительна в эксплуатации — проще и доступнее ремонт деталей перекрытия и крыши, лучше звукоизоляция помещений.

Совмещение перекрытия с конструкцией крыши сокращает расходы на строительство.

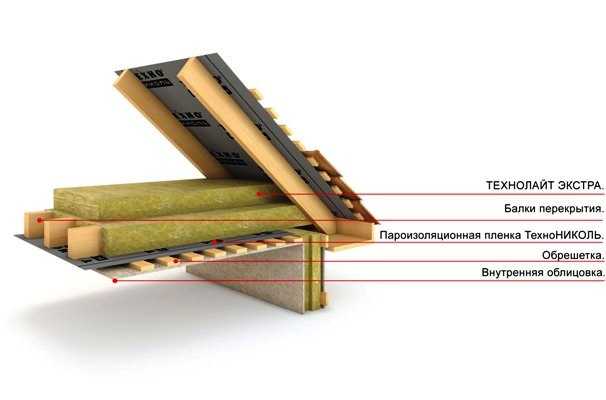

Теплоизоляция чердачного перекрытия по деревянным балкам

Минераловатную теплоизоляцию чердачного перекрытия укладывают в пространство между балками. Можно использовать эффективный насыпной утеплитель, например, эковату.

Утеплять керамзитом, шлаком и т.п. не следует, так как при современных нормах на теплоизоляцию объем и вес такого утеплителя для деревянного перекрытия получается слишком большим.

Толщину утеплителя определяют расчетом. Как выбрать толщину теплоизоляции перекрытия можно узнать из статьи «Расчет теплоизоляции перекрытий».

Для защиты утеплителя от увлажнения в результате конденсации пара из внутреннего воздуха, по верху подшивки потолка укладывают пароизоляционную пленку. Пароизоляционную полиэтиленовую пленку тощиной не менее 0,15 мм. укладывают с нахлестом не менее 200 мм.

Почему в утеплителе конденсируется пар описано в статье «Точка росы, пароизоляция и вентиляционный зазор».

Звукоизоляция чердачного перекрытия

Помимо хорошей теплозащиты чердачные перекрытия должны обеспечивать достаточную звукоизоляцию помещений верхнего этажа от воздушного шума. Люди, спящие на верхнем этаже не должны просыпаться от ударов капель дождя или града по металлическому покрытию крыши. Поэтому к чердачным перекрытиям предъявляются достаточно жесткие требования к звукоизоляции.

В соответствии с действующими нормами индекс изоляции воздушного шума чердачного перекрытия Rw должен быть не менее 45 дБ. Для улучшения звукоизоляциии от воздушного шума в перекрытиях используется тот же минераловатный утеплитель, что и для теплоизоляции.

Для достижения этого показателя в сборных деревянных перекрытиях толщина минераловатной звукоизоляции должна быть не менее 250 мм. Если толщина меньше, то звукоизоляция чердачных перекрытий не будет соответствовать нормам.

Таким образом, толщина минераловатной теплозвукоизоляции выбирается исходя из двух условий: теплоизоляции и звукоизоляции. Принимается толщина большая из двух указанных.

Если высота балок меньше, чем необходимо для размещения теплозвукоизоляции, то дополнительный слой теплозвукоизоляции укладывают поверх балок. Для этого перпендикулярно балкам закрепляют лаги необходимой высоты, шириной 50 мм. с шагом 500 — 700 мм. Дополнительный слой утеплителя укладывают поверх балок между лаг.

На лаги закрепляют вразбежку ходовые мостки из досок для прохода по чердаку или сплошную обшивку из ДСП, ЦСП или ОСП — если чердак планируют посещать часто и использовать его, например, для хранения материалов.

В случае отсутствия поверх утеплителя сплошной обшивки из плит, минераловатный утеплитель сверху закрывают ветрозащитным паропроницаемым материалом. ПароПРОницаемая подложка защищает утеплитель от уноса тепла и частиц утеплителя (пыли) в результате продувания воздухом, а также от капель влаги с кровли.

Для исключения мостиков холода, слой утеплителя чердачного перекрытия должен быть замкнут с утеплителем наружных стен.

Для удаления влаги и осушения слоя утеплителя необходимо предусмотреть вентиляцию чердачного пространства через слуховые окна, карнизные, коньковые и щелевые продухи.

Необходимая интенсивность вентиляции чердачного пространства обеспечивается при суммарной площади вентиляционных отверстий, равной 1/200-1/500 площади чердачного перекрытия.

Как определить размер балок чердачного перекрытия читайте в следующей статье.

Варианты устройства чердачного перекрытия – виды конструкции и правила монтажа

Помещение на чердаке частного домовладения используется для разных целей: хранения временно ненужных вещей, установки оборудования или обустройства жилых комнат. В зависимости от того, для чего служит свободное пространство под кровлей, выбирают способ устройства чердачного перекрытия.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Функциональное назначение перекрытий

Конструкция чердачного перекрытия зависит от параметров строения и целей, для которых планируется использовать подкровельное пространство. На чердак возлагается функция своеобразной воздушной прослойки, которая отделяет холодную крышу от обогреваемых этажей.

Пол на чердаке выполняет ряд задач:

• несущую. На перекрытие, находящееся между верхним жилым этажом и чердачным пространством, возложена несущая функция, поэтому его делают надежным, и прочным, поскольку по нему будут передвигаться люди, на нем планируют размещать оборудование и обустраивать места хранения;
• изолирующую. В холодном чердачном помещении температура мало отличается от той, что вне дома. В этом случае полы на чердаке несут термоизолирующую функцию, тем самым не допуская охлаждения воздуха на жилых этажах. Чтобы сохранять тепло, требуется теплоизоляция перекрытия чердака. Такую работу желательно доверить профессионалам.

Особенности устройства и конструкции перекрытий

Поскольку перекрытие чердаков выполняет две функции – несущую и изолирующую, они имеют многослойное строение. Каждый из элементов «пирога» дополняет друг друга, что обеспечивает создаваемой конструкции долгий срок эксплуатации, прочность и способность выдерживать большие нагрузки.

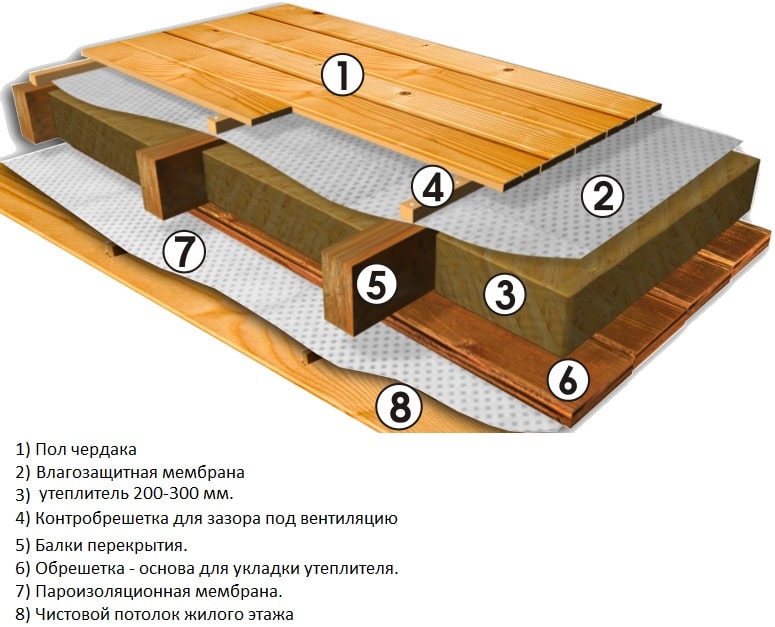

Устройство пола на чердаке предполагает наличие следующих слоев:

1. Чистовой пол. Такое название получило напольное покрытие, которое укладывают на черновое основание. Если это мансарда, тогда при обустройстве чистового пола укладывают линолеум, ламинат, паркет и т.д. В нежилом помещении финишное напольное покрытие может отсутствовать.
2. Черновое основание. Представляет собой дощатый настил, который монтируют на лаги. Черновой пол выстилают из обрезной доски толщиной 4 –5 сантиметров или с целью экономии из необрезной.
3. Лаги. Это прочные, ровные деревянные элементы, укладываемые перпендикулярно относительно балок перекрытия для создания напольного покрытия. Когда выполняется обустройство чердачного перекрытия по деревянным балкам, между лагами помещают утеплитель, который снизу защищают слоем пароизоляции, а поверх накрывают гидроизоляционным материалом. Если не применять изолирующие слои, тогда через несколько лет потребуется ремонт.
4. Балки. Каркас перекрытий строят из толстых и прочных балок, которые либо монтируют на выступах стен, либо вмуровывают в них. Они должны выдерживать всю массу конструкции.
5. Обшивка потолка. Со стороны комнат перекрытия оформляют отделочным материалом, например, натуральной древесиной или гипсокартоном.

Виды чердачных перекрытий

Для устройства перекрытия холодного чердака используют материалы, отличающиеся по весу, долговечности, стоимости и несущей способности.

Различают несколько видов перекрытий в зависимости от того, из чего они сделаны:

1. Деревянные элементы. Для их изготовления можно задействовать балки, имеющие сечение 150х150 или 200х200 миллиметров. Достоинство этого варианта заключается в том, что дерево является достаточно прочным и одновременно относительно легким материалом, поэтому деревянные элементы не оказывают дополнительную нагрузку на фундамент дома. Кроме этого их большим преимуществом можно назвать небольшую цену и доступность. Но такое чердачное перекрытие используют, когда размер постройки не превышает 6 -10 метров, поскольку это максимальная длина пиломатериалов.
2. Металлическая продукция. Двутавры из металла отличаются прочностью, способностью выдерживать большой вес без деформации. Но они весят прилично, поэтому в деревянных домах их используют крайне редко, а вот для кирпичных и газобетонных зданий они являются оптимальным вариантом.
3. Железобетонные изделия. Формованные балки перекрытий, произведенные из армированного сверхпрочного бетона, задействуют для многоэтажных домов, поскольку они отличаются большим весом и такой же длиной.

Из всех вышеперечисленных видов перекрытий в частном малоэтажном домостроении в большинстве случаев отдают предпочтение деревянным балкам. У них оптимальное соотношение между ценой и качеством. При грамотно выполненных расчетах и соблюдении технологии ремонт перекрытию в ближайшие годы не потребуется.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

В процессе проектирования следует учитывать требования к балкам, используемым для обустройства перекрытия на чердаке, чтобы результат получился надежным и долговечным. Расстояние между ними нужно рассчитывать, исходя из нагрузок, оказываемых на них.

Технология создания чердачного перекрытия по деревянных балкам

При наличии опыта выполнения строительных работ смонтировать перекрытие холодного чердака по деревянным балкам можно собственноручно. Выполняют этот процесс на заключительном этапе проведения кровельных работ.

Последовательность действий будет следующей:

1. Монтаж несущих балок. Для небольшого по площади частного дома подойдут деревянные перекрытия, сделанные из бруса, имеющего сечение 150х150 или 200х200 миллиметров. Их укладывают на бетонную или кирпичную кладку стен.
2. Установка лаг. Их помещают на ребро перпендикулярно балкам с шагом 60 сантиметров. Лаги делают из досок сечением 150х50 миллиметров.
3. Укладка термоизоляции. Утеплитель размещают между лагами – он защитит от проникновения холода с чердака.
4. Монтаж чернового и чистового пола.
5. Обшивка несущих балок со стороны помещения с целью оформления поверхности потолка.

При утеплении пола чердака не следует забывать об обустройстве гидро- и пароизоляции.

Технология чердачного перекрытия

Чердак это техническая зона завершающая строение. Чердак – техническое помещение, оно редко используется как жилое пространство, здесь может размещаться оборудование необходимое для обеспечения жизнедеятельности дома, прокладываться инженерные сети. Разница температур в жилой зоне и технической должна составлять 3°-4° не более. Поэтому техническое помещение требует утепления.

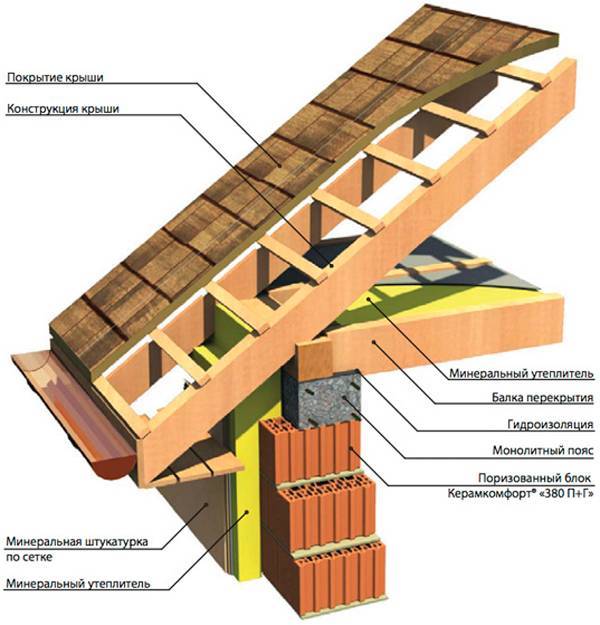

Конструкция чердака с перекрытием

Строительство мансарды, которая, безусловно, расширяет жилую площадь, обходится значительно дороже, требует определённых знаний, времени и трудозатрат. Устройство холодного чердачного перекрытия в разы дешевле и проще.

Устройство чердачного перекрытия по деревянным балкам представляет собой слоеный пирог:

• дощатый щит или накат;
• пароизоляция;
• вентиляционный зазор;
• утеплитель;
• вентиляционный зазор;
• пароизоляция;
• пол.

Вентиляция осуществляется через фронтоны или скаты крыши. Делают также слуховые окна, располагая и на противоположных скатах, чтобы воздух проникал во все уголки помещения.

Слуховые окна элемент сложный для монтажа, но полезный. Они могут иметь разную форму треугольную, овальную, располагают их на высоте 1 метра от пола, оборудуют решетками, жалюзи. Через них удобно выходить на крышу для её осмотра, обслуживания, проверки дымохода, антенны и прочего.

Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Монтаж деревянных балок чердачного перекрытия

Устройство чердачного перекрытия осуществляется в несколько этапов, каждый из которых определяет качество и надёжность конструкции. Алгоритм работы выглядит так:

1. Подготовка. Отрезается нужная длина, древесина обрабатывается специальным составом, защищающим от гниения, набухания и прочих неприятностей, края балки оборачиваются рубероидом, затем готовый элемент поднимается наверх.

2. Укладка двумя способами:

• без выступа за наружные стены;
• с выпуском за наружные стены.

Необходимо положить по длине на нужном расстоянии по отношению к прочим элементам конструкции, при любом способе укладки учитывается:

• максимальная ширина пролёта не должна превышать 4, 5 метра;
• брус укладывается на торцы стен, в некоторых случаях используют мауэрлат – это толстый брус, закрепленный с помощью толстых гвоздей или стальных шпилек в стены по периметру;
• под каждый балочный слой укладывается рубероид для обеспечения гидроизоляции;
• шаг деревянных балок выбирается от размеров теплоизоляционного материала.

3. Чердачное перекрытие по деревянным балкам осуществляется с учетом устроения наката, который представляет собой покрытие из досок, плит. Между верхним и нижним накатом укладывается гидроизоляция, пароизоляция, утеплитель. Нижний настил перекрытия делается на опорах к которым крепятся доски, но лучше использовать плиты, листы фанеры толщиной 15-20мм. Крепления осуществляются саморезами с шагом в 10-15мм, чтобы надёжно держались теплоизолирующие материалы.

Для того чтобы смонтировать наиболее прочную конструкцию нужно на низ каждой балки набить деревянные бруски 50х50мм, они образуют выступ, на который кладутся доски или листы. Закрепить накат нужно к брускам также саморезами. Преимущества такой конструкции в исключительной надёжности, недостатки – проявятся в отделке потолков, на которых эти бруски придется заделывать, скрывать. Монтировать такую конструкцию следует в том случае, если планируется активное использование чердака.

4. Конечным этапом монтажа чердачного перекрытия по деревянным балкам является устройство пола, для чего сверху нашиваются доски, выполняющие роль чернового пола. Для чистового пола используется плотно уложенная шпунтованная доска.

Черный пол монтируется на всё те же бруски, сверху. Но прежде чем приступать к последнему этапу следует сделать:

• укладку пароизоляции мембранного типа;
• теплоизоляцию;
• ещё слой мембранного полотна.

Готовая конструкция является важным элементом перекрытия крыши и всего строения.

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

• стоимость;
• доступность;
• легкость монтажа;
• климатические условия;
• экологичность;
• противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Гидроизоляция чердака

После того, как межэтажный пирог готов, смонтирован пол, следует подумать о гидроизоляции холодного помещения чердака. Некоторые советуют вовсе отказаться от неё, но всё же, проложить слой гидроизоляционного материала под кровлю не помешает. Чтобы не было протечек, конденсата следует устанавливать диффузионные мембраны. Не будет попадания снега, дождя, которые значительно снижают теплоизоляционные свойства чердака. Особенно нужна гидроизоляция, если в качестве кровельного материала используют профнастил.

Рекомендации по реконструкции чердачного перекрытия

Максимально используйте пространство чердака независимо от того, есть ли на полу стропила или фермы

По

Джозеф Левитин

Джозеф Левитин

Джозеф Левитин — специалист по напольным покрытиям, выросший в этой отрасли. В юности он начал работать в семейном бизнесе по импорту плитки, изучая все аспекты индустрии напольных покрытий, от дизайна и производства до технического обслуживания и ремонта. Он также владел магазином напольных материалов, специализирующимся на полах из натурального камня.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11.04.22

Чарли Дин / Getty Images

При поиске дополнительных площадей для создания большего жилого пространства в доме чердачное пространство — пустая территория между потолком верхнего этажа и линией крыши дома — является логичным местом для рассмотрения. Если вы не можете построить полноценную пристройку к комнате, чердак (наряду с подвалом) является одним из немногих неиспользуемых пространств, которые могут удовлетворить ваши потребности.

Тем не менее, есть несколько соображений, которые необходимо учитывать, чтобы чердак можно было превратить в жилое помещение, и некоторые из них связаны с конструкцией пола. Если мансардный этаж не может нести дополнительный вес активной жилой площади, чердак нельзя переоборудовать.

Определение каркасной конструкции чердака

То, как ваш дом был построен во время строительства, будет иметь большое влияние на возможность преобразования вашего пустого чердака в дополнительное жилое пространство. Реальность такова, что многие современные дома не подходят для преобразования чердака просто из-за того, как они были построены.

Балочный и стропильный каркас

В старых домах (до 1960-х годов) верхняя потолочная платформа обычно обрамлялась стандартной платформой из параллельных балок, перекрывающих внешние несущие стены. Конструкция крыши опирается на внешнюю часть площадки и опирается на несущие стены, а пол мансарды и потолок верхнего этажа представляют собой одну платформу.

Если балки, используемые для обрамления этой платформы, достаточно велики, то есть большая вероятность, что они достаточно прочны, чтобы чердак можно было превратить в жилое пространство, способное выдержать пол, мебель и людей.

Если в вашем доме уже есть чердак, который используется для складских помещений, то он может иметь балки 2 x 10 или 2 x 12, необходимые для поддержки дополнительной нагрузки готового чердака. Но если перекрытия обрамлять 2 х 6 или 2 х 8, это не обеспечит необходимой прочности. Если доступ к вашему чердаку осуществляется через люк или выпадающую лестницу, балки могут быть слишком маленькими, чтобы выдержать дополнительный вес отделки чердака.

Каркас чердачной фермы

Проблема становится более очевидной в доме, конструкция крыши которого состоит из фермы . Эти сборные блоки обычно встречаются в более новых постройках (1960-е годы и позже). Фермы представляют собой сборные элементы каркаса крыши, состоящие из металлических соединительных пластин, которые соединяют элементы каркаса вместе — наклонные стропила крыши, потолочные балки и усиливающие стойки — в решетчатую ферму, которую можно быстро добавить поверх каркасных наружных стен, строительная бригада.

После того, как все фермы установлены, они обеспечивают основу для крепления потолочного гипсокартона, а также обшивки крыши и кровельных материалов. Структура ферм позволяет внешней стене нести весь вес, а это означает, что потолочные элементы должны быть достаточно прочными, чтобы нести гипсокартон и изоляцию в потолке.

Выдержит ли ваш чердак такой вес?

Если у вас есть существующий чердак с традиционным каркасом пола, основной проблемой при преобразовании пространства в жилую будет вес. Даже если у вас есть 2 x 10 или 2 x 12 балок, расположенных на расстоянии 16 дюймов от центра (OC), рекомендуется ограничить вес, который будет нести чердачный этаж. Если балки расставлены шире (довольно распространено 24 дюйма в центре), грузоподъемность еще меньше.

Для потолков, обрамленных 2 x 6 или 2 x 8, можно усилить мансардный этаж, установив дополнительные «сестринские» балки рядом с существующими балками 2 x 6 или 2 x 8. Это может увеличить несущую способность пола и даст возможность отделки мансарды. Проконсультируйтесь со строителем, чтобы определить, подходит ли существующая конструкция мансардного этажа, или узнать, какие дополнительные структурные работы могут потребоваться.

Если у вас есть дом, в котором чердачное пространство обрамлено стропильными фермами, его, как правило, нельзя превратить в пристройку для прохода — природа каркаса делает это невозможным. Мало того, что пол будет недостаточно прочным, чтобы выдержать вес, но наличие лямок фермы сделает невозможным создание широкого доступного пространства на чердаке. Лучшее, на что вы можете надеяться, это, возможно, положить несколько тонких фанерных платформ поверх нижних элементов фермы и использовать их для хранения легких предметов.

Не рекомендуется размещать большие, тяжелые ванны, пианино или другие тяжелые предметы в переоборудованном чердачном помещении, если только квалифицированный строитель не укрепит пол. А натуральный камень, керамическую плитку и другие тяжелые напольные материалы следует использовать с осторожностью и только после консультации с инженером-строителем или строительным подрядчиком, хорошо разбирающимся в расчетах временных нагрузок.

Стили ремонта чердака

Там, где полноценный чердак нецелесообразен, есть несколько простых вариантов, которые помогут вам создать больше места для хранения на чердаке.

Частичное напольное и чердачное хранение

Если вы просто ищете дополнительное место для хранения, подумайте о минималистском подходе к укладке напольного покрытия только в части чердака. Например, если доступ к чердаку осуществляется через люк или выпадающую лестницу, вы можете установить несколько тонких фанерных панелей поперек балок или чердачных ферм в пределах досягаемости люка. Это может служить полезным верхним «туалетом», не увеличивая слишком много веса и не отвлекая от теплового уплотнения дома.

 Полное хранилище на чердаке

Если вам требуется больше места для хранения и вы решили покрыть весь пол, подумайте о важности того, чтобы изоляционное помещение дышало. Установка тонких фанерных панелей по всему полу, оставляя между ними некоторое пространство, чтобы они не прилегали плотно, может помочь обеспечить необходимую вентиляцию.

Не кладите на чердак ничего слишком тяжелого. Вы не хотите, чтобы он рухнул вниз через потолок. То, что поднимается, должно опускаться, так что, в конце концов, вам придется нести все, что вы туда положили, обратно в основную зону. Хранение таких предметов, как праздничные украшения, хорошо, но вы никогда не должны хранить на чердаке скоропортящиеся продукты, фотографии, краски, электронику и т. д. Вещи должны храниться в прозрачных пластиковых контейнерах и иметь надлежащую маркировку для легкого доступа.

Реконструкция чердака

Полная реконструкция чердака для добавления дополнительной жилой площади должна быть обсуждена со специалистом по строительству. Это довольно большой проект, который потребует рассмотрения конструкции и распределения веса мансардного этажа и ферм, а также определения таких вещей, как планировка комнаты и будет ли добавлена ​​ванная комната. Если есть только чердачная лестница, то для безопасного доступа необходимо добавить лестницу. Другие предметы включают такие вещи, как электричество, сантехника, гипсокартон, освещение, потолочные вентиляторы, световые люки, окна, покраска и многое другое.

Панели чердака

В розничных магазинах можно приобрести несколько решений для чердачного перекрытия своими руками. Эти легкие пластиковые квадраты предназначены для крепления непосредственно к балкам в пространстве и равномерного и безопасного распределения веса на них. Они также построены с открытыми решетчатыми прорезями, которые обеспечивают вентиляцию изоляции. Эти продукты обычно рассчитаны на нагрузку около 250 фунтов, поэтому будьте осторожны при хранении тяжелых предметов или прогулках по чердаку.

Правильный выбор пола и изоляции чердака

Есть много проблем с изоляцией и вентиляцией, которые возникают при преобразовании чердака в жилое помещение, но сам пол иногда упускается из виду. Чердачные этажи часто сильно изолированы, и если существующая изоляция простирается намного выше балок пола, укладка обшивки пола поверх изоляции приведет к ее сжатию. Изоляция получает свое сопротивление теплопередаче (значение R) за счет наличия мертвого воздушного пространства, поэтому сжатие изоляции фактически снижает ее значение R. В более холодном климате это может не быть серьезной проблемой, так как тепло, поднимающееся на чердак снизу, может быть кстати. Но в более теплом климате или в летнее время хорошо утепленный пол в сочетании с хорошей вентиляцией сохранит прохладу на чердаке и снизит затраты на охлаждение.

Идеальное решение состоит в том, чтобы убедиться, что полости балок под обшивкой мансардного этажа полностью заполнены изоляцией из летучей мыши из стекловолокна, целлюлозы или пенополистирола. Это не только сведет к минимуму потерю или приток тепла на чердаке, но и создаст хороший звукоизоляционный слой, чтобы приглушить звук шагов до нижнего уровня.

Правильные материалы для пола также могут улучшить тепло- и звукоизоляционные свойства пола. Ковровое покрытие с хорошей подкладкой или ламинат с плотной подложкой из пенопласта или пробки — хороший выбор.

Если ваше чердачное помещение не отремонтировано, то перед тем, как вы сможете добавить готовый пол, необходимо будет положить черновой пол. Обычно это достигается с помощью фанеры толщиной 5/8 дюйма или 3/4 дюйма. Оттуда вы можете решить, какой тип готового пола будет работать лучше всего для вас.

Если требуется дополнительная теплоизоляция, можно также поднять черный пол чердака, уложив шпалы на балки пола перед установкой черного пола, тем самым увеличив вертикальное пространство, которое можно заполнить изоляцией.

8 лучших вентиляторов чердака 2022 года

Подходит ли вам ремонт?

Прежде чем переделывать чердачное помещение в своем доме, необходимо учесть множество факторов. Проведите исследование. Посмотрите, соответствует ли ваше чердачное помещение спецификациям, чтобы оно работало так, как вы хотите, будь то дополнительная комната или место для хранения. Знайте, что если вы сделаете его дополнительной комнатой, вам придется добавить проводку для электричества, изоляцию, гипсокартон, сантехнику, если добавить ванную комнату, и многое другое. Кроме того, важно поговорить со специалистом по строительству и обсудить любые потенциальные структурные проблемы, с которыми вы можете столкнуться. Добавление дополнительной комнаты также означает дополнительные расходы на отопление и охлаждение. Решите, есть ли у вас бюджет, чтобы покрыть эту реконструкцию и текущие расходы на это дополнительное пространство.

Лучшие напольные покрытия для отделки чердака

Это просто факт. Чем дольше вы живете в своем доме, тем больше вещей у вас накапливается и тем меньше остается места для хранения всех ваших новых вкусностей. Если вам нужно больше места для хранения, дополнительная спальня или комната, предназначенная для ваших фигурок из ограниченного выпуска «Звездных войн» , вам следует подумать о том, чтобы смотреть вверх.

Подумайте об этом: вместо того, чтобы возиться с расширением дома, вы можете отремонтировать чердачное помещение в соответствии со своими потребностями. Конечно, ремонт — это не прогулка в парке. Независимо от того, хотите ли вы превратить свой чердак в складское помещение или вам нужен готовый чердак, вероятно, самая сложная часть его преобразования будет 9.0106 укладка новых полов. Прежде чем выбрать лучший пол, необходимо принять во внимание следующие моменты:

разрешено преобразовать это пространство. Как правило, нет правил, запрещающих ремонт чердака для дополнительного хранения. Где вы можете столкнуться с проблемами, так это в преобразовании чердачного помещения в дополнительную жилую площадь. Имейте в виду, что если вы получите разрешение на реализацию своих планов реконструкции, ваш чердак в будущем может подвергнуться проверке со стороны строительных властей.

Само собой разумеется, что все, что вы храните на чердаке, должно вместиться. Во-первых, подумайте, как вы будете использовать пространство — для хранения коробок с праздничными украшениями или установки беговой дорожки? Переехать в полноценный спальный гарнитур или просто припрятать палатку до туристического сезона? Вам нужно подумать не только о площади пола, но и о том, сколько свободного места у вас есть. В конце концов, вы не хотите, чтобы ваши вещи или, что более важно, ваша голова бились о потолок.

Перед тем, как приступить к преображению чердака, вам также необходимо подумать о том, насколько велики ваши балки. Балки на чердаках обычно используются для удержания веса потолка в комнатах под ним, а также любых коммунальных услуг, таких как кондиционер и вентиляторы. В некоторых домах (особенно в старых домах 1960-х годов) есть небольшие балки размером от 2×6 до 2×8. К сожалению, если в вашем доме есть балки 2×6 или 2×8, у него не будет достаточно прочности, чтобы выдержать пол или вес того, что вы хотите переместить на чердак. Однако это не означает, что ваши мечты о ремонте вашего чердака должны полностью прекратиться!

Пригласите эксперта к себе домой, чтобы убедиться, что ваш чердак может выдержать вес полов и всего, что вы планируете там разместить. Кроме того, если ваши балки видны, вам нужно будет построить черный пол. (Подробнее об этом позже!)

Тепло поднимается вверх, поэтому отремонтированное чердачное помещение может быстро стать самой жаркой комнатой в вашем доме. В зависимости от того, где вы живете, вам может быть более чем удобно, но важно иметь надлежащую изоляцию и вентиляцию. Многое из этого можно сделать вместе с выбранным напольным покрытием, а также способом его укладки.

Теперь, когда мы разобрались с этими соображениями, давайте поговорим о напольных покрытиях! Стиль пола, который вы должны купить, зависит не только от вашего личного вкуса, но и от вашего видения того, как вы будете использовать пространство.

Если вы планируете использовать его исключительно как дополнительное место для хранения, лучшим вариантом будет фанера. Мы рекомендуем использовать фанеру толщиной не менее 3/4 дюйма, чтобы убедиться, что она достаточно прочная, чтобы выдержать все, что там происходит. Фанера также будет использоваться в качестве чернового пола, если вы планируете превратить свой чердак в жилое помещение, но для более законченного вида мы рекомендуем роскошный винил, ламинат или ковер. Ниже приведены атрибуты этих трех вариантов напольного покрытия:

• Роскошный винил
  • Прочный
  • Звукопоглощающий
  • Назад в стиле
• Ламинат
  • Прочный
  • Звукопоглощающий
  • Доступный
  • Легко чистить и обслуживать
  • Водостойкий
  • Имитирует классический вид твердой древесины или плитки
• Ковер
  • Звукопоглощающий
  • Мягкий
  • Натуральный изолятор

Обратившись к экспертам, вдумчиво обдумав, какое пространство вы хотите на своем недавно отремонтированном чердачном помещении, и внимательно прочитав этот блог, вы сможете с уверенностью выбрать подходящее напольное покрытие для преобразования вашего чердака.
