Чем соединить провода в распределительной коробке: виды, преимущества и недостатки, правильное соединение

Содержание

виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Соединение скруткой

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим

специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

К недостаткам можно отнести:

  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

  • клеммы WAGO;
  • опрессовка;
  • пайка;
  • СИЗы;
  • скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

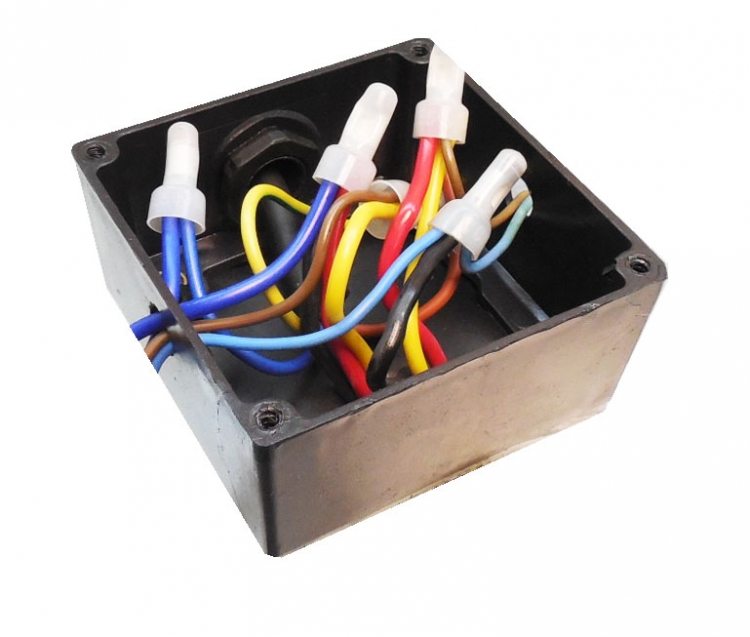

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

  1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
  2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
  3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
  4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
  5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

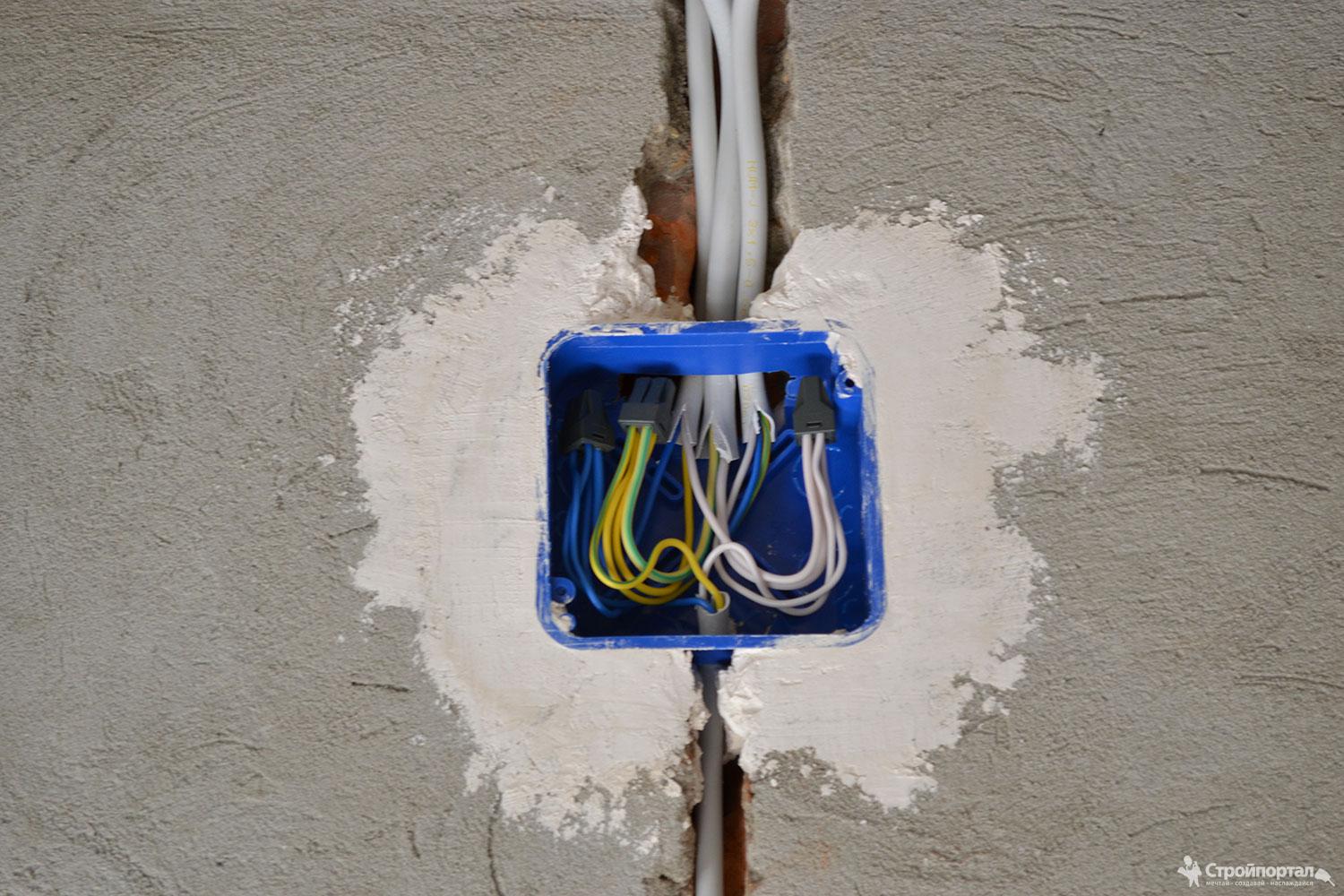

Монтаж распредкоробки

Для монтажа понадобится:

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

Способы соединения проводов в распределительной коробке — RozetkaOnline.

COM

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому — требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.





Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.




Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Как соединить провода в распределительной коробке

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

  1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
  2. Плотно скрутите жилы между собой пассатижами.
  3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
  4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

  • нельзя паять либо сваривать медные проводники с алюминиевыми;
  • данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

  1. Выполните оконцевание и скрутку проводов, как это описано выше.
  2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
  3. Сделайте опрессовку гильзы клещами в двух местах.
  4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

  • винтовые зажимы в виде колодок;
  • самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

  1. Быстрота и надежность стыковки.
  2. Возможность подключать медную проводку к алюминиевой.
  3. Обеспечивают разъемное соединение.
  4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Пластиковые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

  1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
  2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
  3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

Способы соединения проводов в распределительной коробке

Надежность электроснабжения сильно зависит от качества соединений отдельных проводов между собой и от общего распределения электропроводки. Любые ошибки способны привести к нарушениям пожарной безопасности. Это касается любых типов помещений (жилых и производственных).

Соединение электропроводки выполняется с использованием распределительной (разветвительной) коробки. Она спроектирована производителем так, чтобы была возможность подключить розетку, выключатель или электроприборы самостоятельно.

Назначение и особенности распределительных коробок

Распределительные коробки позволяют не только удобно организовать всю электросеть, но и избавиться от необходимости искать места ее коммутации, если понадобится ремонт или замена отдельных участков.

Использование разветвительных коробок для организации сочленения проводки – одна из основных рекомендаций ПУЭ (Правил устройства электроустановок). Эти изделия с полым корпусом имеют круглое или квадратное сечение, а также наружный и внутренний варианты исполнения. В последнем случае коробки встраиваются в стену, а крышка располагается на одном уровне с поверхностью стены. Наружные модели крепятся прямо на стену.

Соединение проводов между собой происходит внутри распределительной коробки. Для этого на ее боковых стенках имеются выходы, через которые и заводится проводка. Для быстрой замены поврежденных участков провод укладывается в гофрированную трубку, которая крепится к коробке посредством резьбы или штуцера.

Преимущества распределительных коробок

  • Места сочленения проводки находятся в одном месте, их осмотр и устранение неполадок выполняются быстро и эффективно.
  • Высокий уровень пожарной безопасности. В одной коробке легче инспектировать провода и выявлять любые неисправности.
  • Использование коробки в паре с гофрированной трубой позволяет выполнять быструю замену проводки без необходимости искать ее в стене.
  • Подключить к существующей сети розетку или выключатель можно в любой момент, так как место соединения проводки известно и всегда доступно.

Распределительные коробки изготавливаются из ПВХ-пластиков, иногда из металла. Продукция обладает степенью защиты от IP54 до IP56. Если предполагается, что на коробку будет воздействовать вибрация или иная нагрузка, выбираются изделия повышенной прочности. К ним относятся модели из поликарбоната.

Методы соединения проводов в коробке

Соединение в распределительной коробке может выполняться несколькими методами, каждый из которых имеет свои преимущества и недостатки. В процессе работы понадобится соответствующий инструмент, без которого сформировать качественное сочленение невозможно.

Соединение методом скрутки

Скрутка - самый ненадежный способ соединения токонесущих жил между собой, но одновременно и самый простой. Соединять таким способом проводку в разветвительной коробке запрещено, так как это чревато перегревом проводников с последующим возгоранием. Скрутка хороша в качестве временного соединения для тестирования цепи.

Чтобы соединить два провода методом скрутки их необходимо очистить на 4 см от изоляции. А если проводники многожильные, раскрутить каждый из них на 2 см. Провода накручиваются друг на друга пальцами, затягивается соединение пассатижами. Если толщина провода не превышает 1 мм, накручивается от 5 витков, для большей толщины понадобится от 3 витков. Место скрутки изолируется.

Соединение методом опрессовки

Опрессовка подразумевает использование кримперов или опрессовочных клещей, а также гильз, изготовленных из тех же материалов, что и проводка. Такой способ обеспечивает высокую надежность сочленения. Соединение проводов в коробке выполняется относительно быстро, а сам метод подходит в случаях, когда предполагается высокая нагрузка на проводники.

Перед обжимом провода скручиваются на длину гильзы, после чего этот пучок заводится в соединитель. Гильза обжимается кримпером, а готовое соединение изолируется изолентой, либо термоусадочной трубкой.

Соединение методом сварки

Способ отличается высочайшей надежностью, но для реализации требуется инверторный сварочный аппарат, угольный электрод (для медных жил) и флюс. Итогом становится буквально цельный проводник, контакт в точке сочленения которого не ухудшается со временем. Жилы при таком соединении должны быть изготовлены из одного материала.

Последовательность действий:

  • Провода соединяются методом скрутки.
  • Углубление электрода заполняется флюсом.
  • Электрод прижимается к концу скрутки до образования контактной точки.
  • Шарик, образованный в месте сварки проводов, после остывания зачищается и покрывается лаком.
  • Готовое соединение покрывается изолентой или термоусадочной трубкой.

Точечная сварка выполняется инвертором на 24В с минимальной мощностью 1 кВт. Величина сварочного тока устанавливается в зависимости от сечения проводника.

Соединение методом пайки

По надежности контакта метод пайки приравнивается к сварке, выполняется похожим образом. Однако его не рекомендуется использовать для соединения проводов в местах, которые могут подвергаться чрезмерному нагреву.

Пошагово процесс сочленения проводки выглядит следующим образом:

  • Провода покрываются канифолью. Она наносится на поверхность жил разогретым жалом паяльника до появления налета ржавого оттенка.
  • Далее выполняется скрутка жил.
  • На место скрутки паяльником наносится олово так, чтобы оно проникло между витками.

Несмотря на высокую надежность такого соединения, его реализация требует довольно много времени, особенно по сравнению с опрессовкой.

Соединение с использованием зажимов

Применение винтовых контактных зажимов имеет ряд преимуществ перед другими способами сочленения проводников:

  • Простота реализации – достаточно затянуть отверткой пару болтиков.
  • Доступность – стоимость винтовых зажимов (клеммных колодок, винтовых клемм) низкая, из инструмента понадобится всего одна отвертка с подходящим жалом.
  • Высокая надежность контакта, сравнимая с опрессовкой.
  • Возможность соединять между собой жилы, изготовленные из разных материалов.

К минусам относится сложность соединения нескольких проводников из-за ограниченного диаметра попарно расположенных гнезд клеммы. Для сочленения проводников необходимо их вставить в гнезда колодки, расположенные друг напротив друга, а затем затянуть отверткой винты. Предварительно жилы очищаются от изоляции.

Кроме винтовых клемм, активно используются варианты:

  • С плоскопружинным механизмом – одноразовые модели для одножильных проводников. Повторно такие клеммы использовать нельзя, так как внутренняя пластина-лепесток (прижимающая провод), принять первоначальную форму неспособна.
  • С рычажковым механизмом – многоразовые универсальные клеммы, которые также не требуют инструмента. При соединении проводов, их концы вставляются в клеммные отверстия, после чего зажимаются рычажками.

Некоторые клеммные колодки заправляются электромонтажной пастой, что позволяет сопрягать между собой алюминий и медь, а также защищать провода от окисления.

Болтовое соединение

Среди преимуществ данного типа соединения отмечается:

  • Простота монтажа и его низкая себестоимость.
  • Возможность соединять проводники, изготовленные из разных материалов.

К минусам болтовых соединений относятся следующие пункты:

  • Относительно низкое качество фиксации проводников.
  • Большие размеры соединения. В итоге оно не всегда может поместиться в распределительную коробку.
  • Из-за громоздкости на изоляцию болта придется потратить довольно много изоляционного материала.

Последовательность действий для организации болтового соединения:

  • Концы обоих соединяемых проводов очищаются от изоляции и загибаются в кольцо.
  • На болт надевается стальная шайба.
  • Кольцо одного из проводов надевается сверху шайбы.
  • Затем идет еще одна шайба.
  • Следом кольцо второго проводника.
  • На болт надевается последняя шайба, а соединение затягивается гайкой.

Если ток нагрузки не превышает 16 А, можно использовать болты с типоразмером резьбы М4 при минимальном диаметре контактной площадки – 12 мм.

Подключение розеток и выключателей

Подключение даже простейших элементов бытовой электрической цепи через распределительную коробку требует наличия минимальных знаний и навыков. Провода внутри коробки всегда соединяются по цветам, каждый из которых отвечает за фазу, ноль или заземление. Обычно используется следующая цветовая схема:

  • Провод с коричневой изоляцией – на фазу.
  • Голубой – на ноль.
  • Желто-зеленого цвета – на заземление.

Подключение розетки. Провод, идущий от розетки, заводится в распределительную коробку – его лишняя длина обрезается. Важно оставить порядка 10 см в запас, что позволит переподключить розетку в будущем, если будет необходимость. Концы жил проводов зачищаются и стыкуются с уже имеющимися в коробке по цветам удобным способом.

Нередко в домах без заземления пара проводов имеет одинаковый цвет. Чтобы отделить ноль и фазу, необходимо воспользоваться индикаторной отверткой.

Подключение выключателя. Выключатель подключается несколько сложнее розетки, так как его основная задача – прерывание фазы, идущей на электроприбор. В коробку заводятся 3 группы проводников, но по иной схеме (на примере светильника):

  • Первая жила подключается к нулевому входному проводу распределительной коробки и идет прямо на нулевой выход светильника.
  • Вторая жила идет от фазного входного провода на одну из клемм выключателя.
  • Провод от второй клеммы выключателя заводится снова в коробку, где стыкуется со второй частью, идущей на фазный выход светильника.

Описанная схема действует для двухклавишных выключателей.

Правила безопасности

Даже самые простые электромонтажные работы в доме допускается выполнять, только если имеется соответствующий опыт и знания в данной области. Если нет уверенности в собственных силах, настоятельно рекомендуется обратиться за помощью к профессиональным электрикам. Следует всегда придерживаться основных правил, выполнение которых защитит от травм:

  • Объект, на котором ведутся работы, по возможности обесточивается.
  • При работе под напряжением используются защитные средства, вроде специальных резиновых перчаток. Мастер становится на диэлектрический коврик.
  • При сварке или пайке рабочее место должно быть свободно от любых легковоспламеняющихся материалов.
  • Место проведения работ должно иметь достаточную освещенность.

Значительно повысить безопасность выполнения электромонтажных работ можно за счет активного использования индикатора напряжения.

Производители распределительных коробок

Для организации мест коммутации проводов и кабелей рекомендуется использовать высококачественные разветвительные коробки от производителей Hegel, Kopos или Bylectrica. Основная особенность этих брендов кроется в строжайшем контроле качества, что гарантирует соответствие реальных характеристик продукции заявленным.

Hegel

Компания HEGEL занимает свое место на рынке электротехнической продукции с 2006 года. Отличается высоким качеством своих изделий, стоимость которых остается на доступном для потребителей уровне. Продукция изготавливается из материалов зарубежного и отечественного производства на импортном высокоточном оборудовании и оснастке.

Kopos

Чешский производитель электромонтажных установочных материалов из металла и пластмассы, ассортимент которых насчитывает свыше 7000 единиц продукции, отвечающей всем мировым стандартам. Распределительные коробки в каталоге KOPOS KOLIN представлены моделями под штукатурку, в бетон и полы, для кабельных каналов, пустотелых и утепленных стен, а также многоцелевыми вариантами.

Bylectrica

Компания занимается производством различных электроустановочных изделий, характерными чертами которых остается актуальность и доступная стоимость. Продукция торговой марки Bylectrica отвечает самым строгим европейским стандартам. Среди распределительных коробок, производимых этой компанией, особого внимания заслуживают модели со встроенными винтовыми клеммами.

вещей, которые вам нужно знать

У вас есть распределительная коробка, к которой вам нужно подключиться? Вы в недоумении, потому что не знаете , как подключить к нему ? Если да, то вы попали в нужное место. Мы составили руководство, в котором подробно описано, что такое распределительная коробка и как ее можно подключить. Подробнее читайте ниже!

По сути, распределительная коробка - это часть вашего дома; скорее, это раздел, в котором собраны все электрические соединения вашего дома. Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и от внешних факторов.

Таким образом, он также защищает вас и ваш дом от возможных последствий, которые могут возникнуть из-за незащищенных электрических цепей и соединений.

Что вам понадобится?

Электромонтаж распределительной коробки - невероятно серьезная задача. Если вы не сделаете этого должным образом, это может привести к электрическим осложнениям в будущем, которые могут стоить вам вашего дома и вашего имущества.

Вот список того, что вам нужно сделать правильно.

  • 1.Съемный тестер цепей
  • 2. Отвертка
  • 3. Молоток
  • 4. Кабельные зажимы
  • 5. Рыболовная лента
  • 6. Электрический кабель
  • 7. Универсальный нож
  • 8. Кусачки
  • 9. Две гайки для проводов
  • 10. Устройства для зачистки проводов
  • 11. Крышка распределительной коробки
  • 12. Зеленый заземляющий провод

Советы и предупреждения

Если вы неправильно подключите распределительную коробку, это может привести к серьезным осложнениям, таким как перебои в работе, перебои в электроснабжении и пожары.По этой, среди многих других, причинам вы должны обязательно выбрать правильный размер для вашей распределительной коробки и убедиться, что вы не используете слишком много сращиваний проводов.

Шаги

Теперь, когда вы собрали все необходимое и знаете об опасностях, можно приступить к подключению соединительной коробки.

Это может показаться тривиальным и очевидным шагом, но многие люди его пропускают. Вы ДОЛЖНЫ выключить или отключить питание блока выключателя, который находится в вашем доме.

  • 2.Подключаемый к сети тестер цепей

Теперь пришло время найти хорошее применение вашему тестеру цепей. Вставьте его в электрическую розетку и в цепь, чтобы проверить, действительно ли отключено электричество в комнате, в которой вы устанавливаете распределительную коробку. Это мультяшка необходимо для электрика, где он работает, связать временный источник питания или где-нибудь еще

  • 3. Отвертка и молоток

Если вы посмотрите на распределительную коробку, вы обнаружите, что в ней есть выбивные отверстия.Выколотите их отверткой и молотком, чтобы потом можно было успешно вставить проволоку.

К настоящему времени вы успешно пробили выбивные отверстия. Теперь вам нужно взять кабельные зажимы и вставить их в выбивные отверстия.

В вашей электрической коробке или выключателе света должно быть отверстие для кабеля, в которое можно вставить один из проводов. Как только вы найдете его, вы можете протолкнуть провод через отверстие и с помощью рыбной ленты протолкните провод через зажим для кабеля и прикрепите его к распределительной коробке.

А теперь пора натянуть электрические кабели. Вы должны делать это, пока они не выступят примерно на шесть дюймов от вашей распределительной коробки, и используйте кусачки, чтобы отрезать их.

  • 7. Другие электрические кабели

Повторите шаг пятый. Возьмите электрический кабель и выведите его из розетки или переключите на распределительную коробку и подключите его к кабельным зажимам. Убедитесь, что электрический провод выходит на шесть дюймов от распределительной коробки, и обрежьте его кусачками.

Возьмите внешнюю изоляционную оболочку и отрежьте от нее три дюйма. Это покажет вам изолированные провода с цветовой кодировкой и провод заземления внутри.

  • 9. Отделите изоляционные провода

Посмотрите на свои цветные провода и отделите их друг от друга. Как только вы это сделаете, вы можете снять с проводов 3/8 изоляционной оболочки. Для этого используйте кусачки.

Теперь вам нужно сопоставить цветные провода в распределительной коробке с цветными изоляционными проводами.Используйте кусачки, чтобы сделать их равными друг другу, и крутите их по часовой стрелке. Теперь вы можете использовать гайку, потому что это обеспечит защиту концов ваших проводов и их удержание на месте.

  • 11. Зеленый винт заземления

Вы должны найти зеленый винт заземления на конце провода зеленого заземляющего провода. Возьмите этот заземляющий винт и вставьте его в отверстие для винта в распределительной коробке. Теперь вы можете взять медный заземляющий провод или зеленые изолированные заземляющие провода и зеленый провод заземления.Как и на предыдущем шаге, обрежьте эти провода кусачками, чтобы они были ровными. Скрутите их и накрутите гайку для проволоки зеленого цвета.

Почти готово! Если у вас есть провода, ведущие к электрической розетке или осветительной арматуре, вам необходимо их соединить или срастить.

Вы успешно подключили соединительную коробку. Теперь просто наденьте крышку на установочные винты и затяните их.

Заключение

Если у вас есть распределительная коробка, которую нужно подключить, то вы попали в нужное место.Выше вы можете прочитать все о том, что такое распределительная коробка и как ее можно успешно подключить.

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список текущих дел входит амбициозный электрический проект своими руками - будь то установка осветительной арматуры, замена выключателя или расширение электрические провода, чтобы добавить еще одну розетку в гараже - вам нужно знать фундаментальные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только гарантирует, что ваш ремонт и модернизация электрооборудования будут работать должным образом, но, что не менее важно, сохранят безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к тому же типу и размеру провода.) Romex - это торговая марка провода, которую предпочитают многие электрики, которая обычно используется в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода - другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.NMC - это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных провода и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует особо отметить, что, хотя можно сращивать различные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода определяется величиной силы тока, которую он должен выдерживать. Например, провод 12-го калибра выдерживает примерно 20 ампер, а провод 10-го калибра - 30 ампер. Перегрузка провода силой, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра - устройства, измеряющего электрический ток в проводах - вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, отключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

  • Найдите партнера. Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Шаг 3

Используйте плоскогубцы электрика или линейного мастера, чтобы удалить две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом - многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров - и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода Romex 12/2 - существующий провод и провод, который вы сращиваете с ним - через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для удержания его на месте, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте винт заземления через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку - безопасно возвращает избыточный электрический ток на землю - в случае короткого замыкания.

Step 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную обертку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Step 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свисающего за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение накручивающимся колпачком / гайкой. Аккуратно загните соединенные провода в заднюю часть распределительной коробки.

Шаг 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов - удобный инструмент для этой задачи, поскольку они предназначены для зачистки проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные режущие кромки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Step 11

С помощью плоскогубцев для электрика скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод - к белому, а черный - к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая цена, которую нужно заплатить, чтобы защитить вашу семью и вашу собственность от серьезных последствий некачественно выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Можно ли использовать распределительную коробку для удлинения проводки?

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Мы знаем, как увлекательно установить новое приспособление. Но оказывается, что у вас мало проводов. Мы понимаем, какой хаос это может вызвать. Не волнуйтесь, ведь у нас есть ответ на ваш вопрос!

Можно ли использовать распределительную коробку для удлинения проводки?

Да. Вы определенно можете использовать распределительную коробку для удлинения проводки. Для этого сначала выключите питание. Затем осмотрите место и вырежьте необходимые отверстия. Затем расположите провода и отрегулируйте коробку, чтобы пропустить провода.Наконец, вставьте коробку и подключите провода.

Ну, это всего лишь предварительный просмотр, но подождите, это еще не все! Итак, берите снаряжение и приступайте к работе!

Почему следует использовать распределительную коробку, а не альтернативу?

Что ж, альтернатива использованию распределительной коробки - это сращивание проводов. Что противоречит коду проводов. Причина в том, что при неправильном выполнении может возникнуть пожар. Мало того, он может сжечь все ваше имущество.

Если есть какие-либо повреждения от такой проводки, ваша страховка не покроет их.Это потому, что такая работа полностью незаконна.

В случае, если вы действительно хотите это попробовать, делайте это на свой страх и риск! Вот краткое руководство по сращиванию проводов за стеной:

  • Используйте гайки для проводов и провод за стеной для соединения.
  • Затем скрутите провода как следует и соедините их.
  • После этого протолкните провода за стену и закройте стену.

Есть еще одна причина, по которой вам не следует этого делать. То есть, допустим, в ближайшее время вы кому-нибудь продадите дом.Новый владелец может не знать об этой проводке, что вызывает проблемы.

Такие модификации трудно обнаружить. Вы же не хотите, чтобы неисправная розетка испортила для вас все соединение!

Вот некоторые из причин, по которым вам следует использовать распределительную коробку!

Как установить распределительную коробку для удлинения проводки

Эта часть задачи может оказаться сложной. Но это то, что вы и ваш домашний мастер не можете сделать. Все, что вам нужно, - это твердая рука и хорошая распределительная коробка, и все будет хорошо.

Чтобы сделать ваш проект немного проще, вот наши лучшие подборщики для распределительных коробок:

Продукт 01

Продукт 02

Продукт 03

Для установки вам понадобится несколько инструментов. Давайте посмотрим на наш список:

  • Wire Tape
  • Utility Knife
  • Saw
  • Leveler
  • New Cable
  • Junction Box
  • Electric Tape
  • Marker

Теперь, когда мы собрали самое необходимое, давайте перейдем к к установке!

Во-первых, выключите питание

Важно убедиться, что ваше питание отключено.Потому что в плохой день можно получить удар током.

В основном это можно сделать двумя способами. Во-первых, вы можете использовать автоматический выключатель. Или, во-вторых, просто выключите выключатель этого провода. Если что-то пойдет не так, это может стать концом вашего путешествия в этом мире.

Очень важно выключить питание, а затем приступить к работе.

Осмотрите стену с помощью проволочной ленты

Этот шаг выполняется, чтобы выяснить, где проложены провода. И отметьте положение, где поставить распределительную коробку.

Что вы собираетесь сделать, так это протолкнуть ленту как влево, так и вправо. Затем отметьте место, где он заходит в тупик.

Вы найдете два места, одно для выступа, а другое для размещения коробки.

Отследить и вырезать места для распределительной коробки и ответвления

Теперь поместите соединительную коробку в отмеченное место на стене. Затем нарисуйте это. Обязательно используйте нивелир для выравнивания и трассировки! Потому что нам не нужна ситуация, как деформированное зеркало.

Затем возьмите универсальный нож и аккуратно вырежьте начерченный участок.После этого с помощью пилы обрежьте внутреннюю часть очерченной области.

Теперь аккуратно удалите весь мусор и очистите всю деталь. Для этого воспользуйтесь пилой и рукой.

После этого нарисуйте прямой прямоугольник сбоку. Взяв пилу и канцелярский нож, прорежьте в стене дыру. Это отверстие в стене будет для установки светильника. Как правило, держите твердую руку и используйте пилу так же, как Dremel для резки воздуховодов. Ровно и прямо!

Поместите провода в отверстия и коробку

Теперь возьмите новый провод и протолкните его через коробчатую секцию на ответвление.Затем выньте провода из исходного участка провода. Далее вытаскиваем часть коробки из коробки.

Убедитесь, что кабель такой же изоляции, диаметра и большей длины.

Отрегулируйте коробку и вдавите ее в стену

Для коробки нужно снять две секции. Внизу вы увидите четыре части, через которые нужно протолкнуть кабель. Итак, вынимаем по две детали с каждой стороны.

После этого возьмите два провода и протолкните их через коробку. Затем осторожно вдавите и коробку.

Теперь затяните винты. Если все сделано правильно, боковые защелки поднимутся вверх. И коробка будет размещена.

Подключите соответствующие провода

Здесь вы должны соединить провода вместе с помощью гаек. То есть нужно произвести соединение ответвления с главной цепью.

Убедитесь, что провода правильно подключены в распределительной коробке. Зеленые провода соединены вместе и прикреплены к корпусу распределительной коробки. Затем проделайте то же самое с другими проводами.

Перед установкой разъема проверьте, правильно ли скручены провода.Затем наденьте на коробку металлическую крышку.

По завершении убедитесь, что ни один из кабелей не оголился. Затем проверьте установку после того, как все провода будут заделаны.

Вот как вы устанавливаете распределительную коробку.

Часто задаваемые вопросы

Вопрос: Сколько проводов можно соединить в распределительной коробке?
Ответ: Это зависит от размера коробки. В самой маленькой коробке (2x4x1 1/2 дюйма) можно разрезать до двух кабелей. В то время как самый большой (4x4x2 1/8 дюйма) может вместить от четырех до шести кабелей.

Вопрос: Сколько проводов можно соединить вместе?
Ответ: Вы можете соединить вместе три или более проводов. Тип косички лучше всего подходит для соединения большего количества проводов. Убедитесь, что один или несколько проводов прямые, а остальные обернуты вокруг них.

Вопрос: Можно ли сращивать провода без соединительной коробки?
Ответ: Просто нет! Все специи должны быть в распределительной коробке. И этот ящик должен быть доступен. Это связано с тем, что сращивание проводов противоречит нормам проводов.

Заключение

С этим мы расстаемся. Надеемся, это ответило на ваш животрепещущий вопрос «, можно ли использовать распределительную коробку для удлинения проводов ?».

Если у вас возникла проблема, то обращайтесь к профессионалу!

До следующего раза, берегите себя!

Я Скотт из Форт-Мохаве в штате Аризона. Инженер-программист по профессии и блоггер и писатель по увлечению. Кроме того, я гордый отец двух мальчиков - Джорджа и Эндрю. Сейчас они в начальной школе.

Последние сообщения Скотта Келли (посмотреть все) сообщить об этом объявлении

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки - это металлические или пластиковые корпуса, используемые в качестве кожухов для электромонтажных соединений. Соединения внутри называются ответвленными цепями и обычно представляют собой конец участка кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, - это снять покрытие, чтобы внести изменения, отремонтировать или дополнить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут вызывать коррозию или иным образом вредить материалу проводов.Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, злонамеренного или непреднамеренного.

Основы подключения распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения мощности от одного источника на несколько розеток. Например, распределительная коробка может содержать источник питания с одним проводом, который соединен несколькими проводами для питания нескольких различных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и сделаны из металла или твердого пластика.Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки, как правило, устанавливаются быстрее и проще, чем металлические. Однако стандартная распределительная коробка, предназначенная для простого закрытия стыков проводов, может быть металлической или пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электротехническим нормам, хотя иногда сращивания пропускаются, что в результате может представлять опасность.Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, искры или они могут представить себя неверно, чтобы дети или домашние животные приняли их за игрушки. Распределительные коробки полезны для сращивания проводов, потому что они также позволяют легко определить место сращивания проводов.

Больше от Automation & Electronics

цепей освещения с распределительными коробками

Цепи освещения с распределительными коробками.

Распределительные коробки

Альтернативный метод, в котором используются те же принципы подключения, что и для петельных потолочных розеток, но здесь соединения выполняются в распределительных коробках, а не на потолочной розетке.Распределительная коробка эффективно заменяет потолочную розетку.

Как и в случае с потолочной розеткой, кабель IN подает питание от блока потребителя или предыдущей распределительной коробки, а кабель OUT подключается к следующей распределительной коробке. Эти кабели имеют постоянный ток, нейтраль и заземляющий провод.

Переключатель соединяет клеммы под постоянным напряжением и переключаемые клеммы под напряжением. Лампа подключена к нейтрали и переключена под напряжением.

Когда включен, переключатель соединяет вместе подключенные клеммы под напряжением и под напряжением (в этом примере сверху и снизу).

Все провода заземления подключаются к клемме заземления и должны иметь желто-зеленый кожух над ними.

Распределительные коробки - конец линии


В конце цепи соединения идентичны, за исключением отсутствия кабеля OUT.

Как и раньше, выключатель соединяет вместе токоведущие и коммутируемые токоведущие выводы, а на коммутируемом токоведущем проводе есть небольшой кусок коричневой оплетки, указывающий, что это действительно токоведущий провод.

LIGHT кабель подключается к осветительной арматуре.Это может быть полезно, если светильники монтируются на стене, поскольку для каждого светильника требуется только один кабель. В качестве альтернативы, свет может быть неприятным, в нем всего 3 клеммы - например, большинство из тех, что покупаются в магазинах DIY по воскресеньям после обеда.

Недостатки

Этот метод подключения не рекомендуется. Основная проблема в том, что распределительные коробки должны оставаться доступными, что довольно сложно, если их спрятать под половицами. Если установлены обычные потолочные розетки, клеммы в них в значительной степени расходуются впустую, и дополнительные деньги были потрачены на распределительные коробки, которые не нужны.

Если распределительные коробки установлены на чердаке, вероятно, будет темно и очень грязно, а распределительные коробки, вероятно, будут засыпаны изоляцией, грудами старого хлама и несколькими мертвыми голубями.

Старые цвета

Как и в случае потолочных розеток, в установках до 2005 года будет проводка красного и черного цветов с желто-зеленой гильзой.

Древние цвета

Установкам с простой зеленой оплеткой на заземляющих проводах обычно приближается 40 лет, и, вероятно, потребуется их замена.

Размеры распределительной коробки

Хотя распределительная коробка на 5 А подходит для цепи освещения (даже если используется автоматический выключатель на 6 А), обычно гораздо проще использовать типы на 20 А. Они больше и имеют больше места для проводов. Разница в цене между типами 5A и 20A очень небольшая, поэтому нет смысла использовать 5A, если только физический размер коробки не является проблемой.

Электрическое соединение

с распределительной коробкой

Электрическое соединение с распределительной коробкой - Справка по продукту Fisher & Paykel Перейти к основному содержанию
  1. Последнее обновление
  2. Сохранить как PDF
  1. Способы подключения
    1. Если местные нормы разрешают подключать провод заземления шкафа к нейтральному (белому) проводу в распределительной коробке:
    2. Если местные нормы НЕ РАЗРЕШАЮТ подключение заземляющего провода шкафа к нейтральному (белому) проводу в распределительной коробке:
    3. Четырехпроводная электрическая система

Модель Напряжение Максимальный ток потребления Макс.нагрузка
OB30 Одиночный 208 В 16.6 А 3,5 кВт
240 В 19,4 А 4,6 кВт
OB30 Двойной 208 В 33,2 А 7,0 кВт
240 В 38,3 А 9,2 кВт

Расположение паспортной таблички

Расположение распределительной коробки

Способы подключения

А

Б

Если местные нормы и правила допускают подключение заземляющего провода шкафа к нейтральному (белому) проводу в распределительной коробке:
  1. Отключите питание.
  2. Снимите крышку распределительной коробки.
  3. Подключите кабель духового шкафа к распределительной коробке через U.L. перечисленный соединитель кабелепровода.
  4. Соедините два черных провода с помощью накручиваемых разъемов.
  5. Соедините два красных провода с помощью накручиваемых разъемов.
  6. Подключите электрические соединения в соответствии с местными правилами и постановлениями.
  7. Подключите зеленый и белый провода кабеля печи, обмотанные заводской лентой, к нейтральному (белому) проводу в распределительной коробке.
  8. Установите на место крышку распределительной коробки.

Если местные нормы и правила, НЕ РАЗРЕШАЕТ подключать провод заземления шкафа к нейтральному (белому) проводу в распределительной коробке:
  1. Отключите питание.
  2. Снимите крышку распределительной коробки.
  3. Подсоедините кабель печи к распределительной коробке через соединитель кабелепровода, внесенный в список U.L.
  4. Соедините два черных провода с помощью накручиваемых разъемов.
  5. Соедините два красных провода с помощью накручиваемых разъемов.
  6. Подключите электрические соединения в соответствии с местными правилами и постановлениями.
  7. Разделите зеленый и белый провода кабеля печи, обмотанные заводской лентой.
  8. Подключите белый провод кабеля печи к нейтральному (белому) проводу в распределительной коробке.
  9. Подключите зеленый провод заземляющего кабеля печи к заземленному проводу в распределительной коробке.
  10. Установите на место крышку распределительной коробки.

Четырехпроводная электрическая система
  1. Отключите питание.
  2. Снимите крышку распределительной коробки.
  3. Подсоедините кабель печи к распределительной коробке через кабельный соединитель, внесенный в список U.L.
  4. Соедините два черных провода с помощью накручиваемых разъемов.
  5. Соедините два красных провода с помощью накручиваемых разъемов.
  6. Подключите электрические соединения в соответствии с местными правилами и постановлениями.
  7. Разделите зеленый и белый провода кабеля духовки.
  8. Подключите белый провод кабеля печи к нейтральному (белому) проводу в распределительной коробке.
  9. Подключите зеленый провод заземляющего кабеля печи к (зеленому) заземляющему проводу в распределительной коробке. Не подключайте зеленый заземляющий провод к нейтральному (белому) проводу в распределительной коробке.
  10. Установите на место крышку распределительной коробки.

Распространенных Электрических Ошибок, Часть 2

В Распространенных Электрических Ошибках, Часть 1, мы написали о типичных ошибках, которые может совершить любой домовладелец. В этом блоге мы пишем об ошибках, которые вы можете совершить при работе над электрическим проектом.

Теперь вы, возможно, читаете это, чтобы знать, о чем вы говорите, когда звоните профессионалам. Вы также можете читать их, потому что готовитесь к самостоятельному электрическому проекту. Этот блог предназначен для тех, кто занимается самодвижением. Когда вы работаете над своим проектом, будьте очень осторожны, чтобы избежать этих ошибок. Мы постоянно видим, как люди совершают эти ошибки, и они могут быть дорогостоящими и даже опасными. В следующий раз, когда вы будете работать над электричеством, убедитесь, что вы не…

1.Думайте, что более низкие уровни напряжения не могут повредить вам

Мы начнем с этого, потому что ( извините за этот ) действительно шокирует. Единственная разница между низким и высоким напряжением - это то, насколько быстро оно может вас убить. Высокое напряжение убивает мгновенно; низкое напряжение может занять больше времени.

Разряд в 120 вольт может убить вас через 48 часов. Всегда соблюдайте соответствующие меры безопасности при работе с электропроводкой. Перед началом работы убедитесь, что у вас нет электричества.

2.Слишком коротко отрежьте провода

Есть старая поговорка: «Отмерь дважды, отрежь один раз». Когда вы перерезаете провода, убедитесь, что провода выходят на расстояние не менее трех-шести дюймов от распределительной коробки. Это дает вам достаточно провода, чтобы зачистить концы, соединить и сложить провода, чтобы они соответствовали друг другу. Когда провода слишком короткие, вы получаете плохие соединения и потенциально опасные ситуации. Если вы их слишком коротко обрезали, можно добавить удлинитель с помощью стыка.

Как сращивать провода (краткое руководство)
  • Используйте инструмент для снятия изоляции (не нож), чтобы снять примерно на дюйм изоляции с концов проводов.
    Удерживайте два провода параллельно друг другу. Скрутите концы проводов вместе по часовой стрелке один к одному с половиной оборота.
  • Отрежьте примерно 1/2 дюйма на концах скрученных проводов.
  • Вставьте скрученные провода в гайку для проволоки и закрутите гайку по часовой стрелке . Продолжайте движение до тех пор, пока гайка не затянется достаточно сильно, чтобы не ослабить ее при натяжении.
  • Убедитесь, что нет оголенных проводов.

3. Оставьте кабели незащищенными

В соответствии с Национальным электротехническим кодексом, кабели в пластиковой оболочке, проходящие через стены или потолок, должны быть должным образом экранированы от каркаса.Когда кабели остаются открытыми, структурный каркас может со временем повредить их, создавая потенциальную опасность пожара. Используйте жесткий металлический или гибкий кабелепровод. Они доступны по цене от 50 центов до 2 долларов за погонный фут.

4. Неправильно установите электрические коробки

Вы знаете, что провода, которые подключаются к розеткам, находятся в электрическом ящике, спрятанном за стеной. Вы должны убедиться, что эти коробки плотно прилегают к задней стороне стены и плотно подключаются к розетке. Если они установлены слишком далеко за розеткой, они могут перемещаться и вызывать искры в проводах.

5. Забудьте установить распределительную коробку

Не устанавливать распределительную коробку, вероятно, самой большой ошибкой, которую делают люди. Распределительные коробки удерживают соединенные провода вместе и держат их подальше от горючих материалов, таких как дерево. Они помогают предотвратить случайное повреждение из-за искр и нагрева при ненадежном соединении или коротком замыкании.

Установка пластиковой или стальной коробки добавляет шаг при установке новой розетки или светильника, но оно того стоит. Не только это, но и доступные распределительные коробки также требуются согласно нормам в большинстве областей Соединенных Штатов.

6. Неисправность розетки или выключателя

Давайте будем честными, незакрепленные розетки и выключатели выглядят как дерьмо. Они также небезопасны. При перемещении розеток провода отсоединяются от клемм, создавая потенциальную опасность возгорания. Недорогие прокладки могут затянуть эти розетки и переключатели и легко решить эту проблему.

7. Смешайте калибры проводов

Чтобы предотвратить перегрузку, используйте провода одного калибра во всей цепи. И убедитесь, что используете провод правильного размера, соответствующий количеству ампер в цепи.Не просто смотрите на это, знайте мощность в амперах для каждого калибра провода. Вопреки логике, чем меньше номер калибра, тем толще проволока. Использование проволоки того же диаметра поможет предотвратить перегрузку.

Вот сила тока трех обычных размеров проводов.

14 калибр = 15 ампер
12 калибр = 20 ампер
10 калибр = 30 ампер

8. Забудьте использовать тестер напряжения

Вы, домашний мастер, x вы должны отключить электрическую цепь перед работой с электричество.Но даже если вы выключите его, вам все равно захочется проверить провода, прежде чем выполнять какие-либо работы. Проверка их с помощью тестера напряжения - единственный способ убедиться, что все «мертво», прежде чем двигаться дальше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
