Всё про пильную цепь – строение, заточка, обслуживание

Бензиновые и электрические пилы – это удобный и производительный инструмент, который при должном уходе сможет работать долгие годы. Как правильно следить за инструментом мы рассказали в статье «Обслуживание и уход за бензопилами», а сейчас поговорим о том, как ухаживать за цепью пилы, которую время от времени необходимо затачивать.

Заточить цепь можно в сервисном центре или специализированной мастерской, а можно выполнить заточку своими силами. Находясь далеко от благ цивилизации, в лесу, в деревне, на даче, для того чтобы продолжить рабочий процесс, заниматься заточкой цепи придётся самостоятельно.

Когда нужно затачивать цепь?

Цепь тупится от интенсивной работы, если режущая часть задевает землю, песок, гравий — это наносит сильный вред пильному полотну.

Многие пользователи на ранних стадиях не замечают изменения в работе пилы, ухудшения качества пиления. Что зачастую приводит не только к падению производительности, но и к разрушению направляющей шины и её элементов. Ухудшение заточки уменьшает срок службы инструмента, поэтому за остротой цепи нужно следить.

Работать пилой с затупленной цепью нельзя, потому что это создаёт лишнюю нагрузку на двигатель, повышает расход топлива и ускоряет износ узлов бензопилы.

Если в процессе работы пилой выпадающая стружка стала более мелкой, шина плохо углубляется в заготовку, оператору приходится с силой надавливать на инструмент для осуществления пропилов — всё это говорит о том, что зубья пильной цепи сточились и требуют заточки.

Ухудшение в работе пилы заметить не сложно, после чего следует, как можно раньше приступить к заточке цепи. Чтобы привести цепь в рабочее состояние самостоятельно, необходимо знать особенности геометрии режущей части пильного полотна, понимать нюансы заточки и иметь под рукой нужный инструмент.

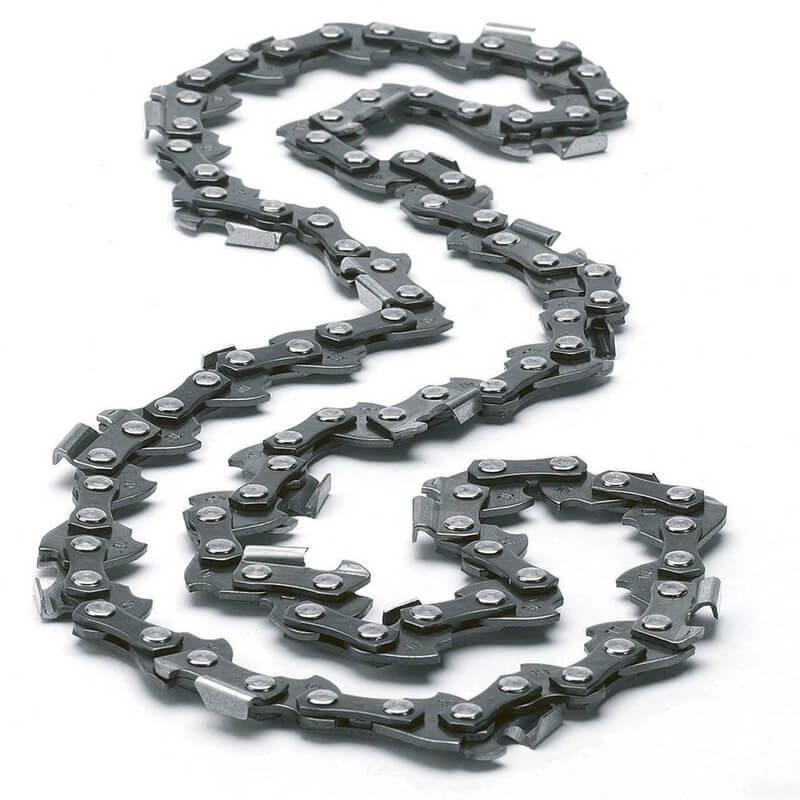

Строение пильной цепи

Пильная цепь состоит из следующих элементов: ведущих звеньев, режущих звеньев – имеют ограничитель глубины и режущий зуб с маркировками по заточке, соединительное звено и шарнирное соединение или заклёпка. Нижняя часть ведущего звена называется хвостовиком. Между соединительными звеньями есть каналы, в которые попадает смазка.

Режущие звенья делятся на право и левосторонние. Верхняя широкая часть зуба, предназначена для осуществления пропила. Цепи разных производителей могут сильно различаться формой зубьев. Существуют две основные конфигурации зубьев – чипперная и чизельная. Но есть также резцы и других форм.

Верхняя и боковая – режущие кромки зуба имеют определённую заточку. Угол заточки для цепей продольного пиления составляет 10 градусов, для поперечного 30 градусов. Цепи продольного пиления применяются редко.

Шаг цепи – это расстояние между серединами первой и третьей соединительных заклёпок, разделённое пополам. Шаг цепи измеряется в миллиметрах или дюймах. Наиболее распространённые цепи с шагом 0,325 и 3/8 дюйма, 8,255 и 9,525 мм соответственно. Если при пилении применять цепь с меньшей толщиной звена и меньшим шагом, распил будет более чистым и аккуратным. Мощные бензопилы укомплектованы цепями 0,404 дюйма. Такие цепи более производительные.

Важной характеристикой цепи является толщина хвостовика. Существуют пять стандартных толщин хвостовиков: 1,1; 1,3; 1,5; 1,6; 2 мм. Толщина 1,3 мм или 0,05” является самой распространенной и применяется на бытовых и профессиональных моделях бензопил. Толщина ведущих звеньев должна подходить к ширине паза направляющей шины.

Долговечность цепи определяется ударопрочностью и вязкостью, слишком твёрдые зубья плохо поддаются ручной заточке. При изготовлении цепей применяются износостойкие легированные стали. Для повышения поверхностной твёрдости резцы хромируются, увеличения вязкости зубьев добиваются, применяя дробеструйную обработку.

Расстояние ограничителя глубины

Режущее звено состоит из режущего зуба и ограничителя глубины, его ещё называют контрольный зуб. Разность по высоте между верхней частью ограничителя глубины и спинкой зуба является расстоянием ограничителя глубины, на которую пильная цепь врезается в древесину. Следовательно, толщина стружки равна расстоянию ограничителя глубины.

Расстояние ограничителя глубины устанавливается в зависимости от шага цепи. Нормой считается расстояние от 0,5 до 0,8 мм, в среднем 0,6 мм. Увеличение этого показателя будет приводить к сильной отдаче и вибрации при работе пилой. Следствием слишком низких значений будет падение производительности пиления. Расстояние ограничителя глубины с каждой заточкой цепи уменьшается, потому что стачивается верхняя грань зуба, ограничитель глубины также необходимо периодически подтачивать. Примерно после каждой 2 – 3 заточки зуба.

Заточка цепи

Чем раньше зубья, которые начали тупиться, будут заточены, тем меньше материала придётся снимать при заточке, что позволит продлить срок службы цепи.

В процессе заточки цепи нужно соблюдать несколько правил и учитывать следующие параметры: высота ограничителя пропила и острота углов режущего звена устанавливаются изготовителем цепи. Также важно чтобы размеры всех звеньев цепи были одинаковы, иначе производительность может снизиться, вырастет уровень вибрации и увеличится нагрузка на двигатель пилы, на цепи могут появиться трещины, которые в итоге приведут к разрыву цепи.

Пильную цепь можно затачивать с помощью ручного напильника или на электрическом заточном станке. Каждый инструмент имеет свои особенности работы.

Заточка цепи с помощью напильника

Перед заточкой цепи необходимо узнать её параметры, потому что напильник подбирается в зависимости от шага цепи.

Предварительно нужно установить тормоз цепи. Если вы находитесь в полевых условиях, пила зажимается между коленей. Главное, не забудьте пометить мелом зуб, с которого начнёте.

Внутренний контур зуба имеет форму близкую к окружности и следовательно затачивается круглым напильником соответствующего диаметра. Перед заточкой верхний край напильника должен быть немного выше режущей кромки зуба.

Заточка цепи требует точного позиционирования напильника и выверенных движений относительно затачиваемой кромки. Нужно расположить напильник в зеве зуба под углом 90 градусов по отношению к цепи в вертикальной плоскости, и от 30 до 10 градусов в горизонтальной. Движения напильником следует осуществлять только в одну сторону, от себя. Число движений на каждый зубец должно быть одинаковым. Величина всех зубьев цепи должна подгоняться под величину самого сточенного зуба.

Ограничитель глубины пропила или контрольный зуб в случае необходимости стачивается плоским напильником.

Чтобы обеспечить правильную заточку цепи рекомендуется применять специальные наборы, которые идут в комплекте с бензопилой. Также набор для заточки цепи можно приобрести отдельно. Набор для заточки включает в себя: напильник, калибр, вспомогательные приспособления.

Следует отметить, что если пользователь не располагает определёнными навыками в заточке пильных цепей, следует обратиться к профессионалам в соответствующий сервисный центр.

Заточка цепи ручным станком

Не каждый мастер сможет качественно заточить цепь напильником. Если режущая часть пилы жёстко столкнулась с гравием или песком, она теряет свою рабочую форму, простая заточка напильником не поможет привести цепь в рабочее состояние. В этих случаях используется заточка на специальном станке. Станки подразделяются на ручные и электрические с заточными кругами. Они могут быть стационарными или мобильными, последние устанавливаются прямо на шину.

Мобильный станок своей формой напоминает лучковую пилу с тисками для жёсткой фиксации на шине пилы. Рабочая часть ручного станка представляет собой круглый напильник. Такие станки не только затачивают цепи, но и правят их, подгоняя длину верхней кромке всех зубьев под один размер равный самому меньшему зубу, который считается контрольным. Для стачивания ограничителя выставляется плоский напильник.

Наиболее удобным для заточки пильной цепи является электрический заточный станок. Точные настройки такого оборудования позволяют устанавливать цепи под необходимым углом и с помощью шлифовального круга доводить режущие элементы пильной цепи до нужно уровня заточки.

Сервисные центры ТМК Инструмент

Заточить цепь и провести техническое обслуживание пилы и любого другого оборудования можно в сервисных центрах ТМК, которые считаются одними из лучших в России. Высокий профессионализм сотрудников, современные технологии диагностики и методы оперативного устранения неполадок позволяют быстро и качественно решать любые задачи, которые ставят перед нами клиенты.

Цепь для бензопилы ПЦБ-4540, шина 40 см (16″), шаг 0.325″, паз 1.5 мм, 64 звена Сибртех

  1. Главная
  2. Силовое оборудование
  3. Пилы цепные
  4. Цепи

Артикул:

Скачать фото

Скачать все архивом

Группа товаров
Силовое

Бренд
СИБРТЕХ

Длина шины, мм
400

Количество звеньев, шт
64

Толщина ведущего звена цепи, мм
1,5

Станьте нашим партнером и получите уникальные условия сотрудничества

Стать партнеромВойти в аккаунт

С этим товаром покупают

Шина для бензопилы ПЦБ-4540, длина 40 см (16″), шаг 0.

325″, паз 1.5 мм, 64 звена Сибртех

Шина для бензопилы ПЦБ-4540, длина 40 см (16″), шаг 0.325″, паз 1.5 мм, 64 звена Сибртех

Похожие товары

Цепь для бензопилы ПЦБ-5850, шина 50 см (20″), шаг 0.325″, паз 1.5 мм, 76 звеньев Сибртех

Цепь для бензопилы ПЦБ-5850, шина 50 см (20″), шаг 0.325″, паз 1.5 мм, 76 звеньев Сибртех

Цепь для бензопилы ПЦБ-5245, шина 45 см (18″), шаг 0.325″, паз 1.5 мм, 72 звена Сибртех

Цепь для бензопилы ПЦБ-5245, шина 45 см (18″), шаг 0.325″, паз 1.5 мм, 72 звена Сибртех

Цепь для бензопилы DGS-5820, шина 50 см (20″), шаг 0.325″, паз 1.5 мм, 76 звеньев Denzel

Цепь для бензопилы DGS-5820, шина 50 см (20″), шаг 0.325″, паз 1.5 мм, 76 звеньев Denzel

Цепь для бензопилы DGS-5218, шина 45 см (18″), шаг 0. 325″, паз 1.5 мм, 72 звена Denzel

Цепь для бензопилы DGS-5218, шина 45 см (18″), шаг 0.325″, паз 1.5 мм, 72 звена Denzel

Цепь для бензопилы DGS-4516, шина 40 см (16″), шаг 3/8″, паз 1.3 мм, 57 звеньев Denzel

Цепь для бензопилы DGS-4516, шина 40 см (16″), шаг 3/8″, паз 1.3 мм, 57 звеньев Denzel

Направление движения цепи бензопилы

Если вы новичок в цепной пиле, направление цепи может вызвать у вас проблемы. Не каждый является прирожденным владельцем бензопилы, и ориентация цепи не является для всех нас запрограммированным базовым инстинктом. Из-за этого иногда наша цепь оказывается установленной задом наперед.

Поскольку цепь бензопилы имеет определенное направление, в котором она должна двигаться, ее перемещение назад действительно влияет на режущую способность. Режущие лезвия цепи работают в одном направлении, поэтому, если ваша цепь обращена назад, вы ничего не сможете отрезать.

Содержание

  1. Правильное направление цепи бензопилы
    • В каком направлении движется цепь бензопилы?
  2. Как заменить цепь бензопилу
    • Снимите корпус бензопилы
    • Снимите цепь и стержень
    • Идентифицировать направление разрезания цепи
    • Сборная цепь и стержень
    • Цепи натяжения
  3. CAN BAINE Надеть задом наперёд?
    • Как узнать, перевернута ли цепь моей бензопилы?
  4. Насколько натянута цепь на бензопиле?
    • Почему моя бензопила постоянно сбрасывает цепь?

Правильное направление цепи бензопилы

Цепь движется по часовой стрелке. Это может быть легче увидеть, если вы посмотрите на пилу сбоку. Пока вы держите пилу и вращаете ее, направление по часовой стрелке означает, что цепь движется от вас, когда она проходит по верхней части шины, а затем к вам, когда она находится на нижней стороне.

Бензопила может быть очень опасной — до 36 000 человек ежегодно получают травмы от бензопилы, поэтому важным элементом безопасности является отвод цепи от вас. Большинство из нас научились основам безопасного обращения с ножом в бойскаутах и ​​знают, как отрезать себя от тела.

Поскольку бензопила, по сути, представляет собой связку ножей, соединенных вместе и приводимых в движение двигателем, крайне важно отрезать ее от тела, поэтому цепь отходит от вас через верхнюю часть пилы.

Как проходит цепь у бензопилы?

Этому легко научиться, если знать, что искать. В верхней части цепи у вас есть направляющие и резаки. На фото обратите внимание на два элемента, обозначенных номером один. Оба они являются резцами, и два из них отмечены, потому что они чередуются вдоль лезвия, один обращен вправо, следующий — влево.

Когда ваша цепь направлена ​​в правильном направлении, режущие кромки в верхней части шины смотрят вперед, к концу шины. Обратите внимание, что лезвия наклонены вверх от задней части к передней. Вы также можете почувствовать, что один конец резака острый, так как он режет.

Второй предмет — это направляющая, и она находится перед каждым резаком. Он чем-то напоминает спинной плавник акулы. Глядя на это таким образом, вы хотите, чтобы акула уплыла от вас через верхнюю часть бара. Это означает, что на правильно установленной цепи острие направляющей направлено назад на вас, а изогнутая сторона обращена вперед.

Направляющая контролирует размер выреза, но сама по себе ничего не вырезает. Это позволяет контролировать, насколько большой кусок каждый резак берет из древесины, которую он режет.

Наконец, вы найдете ведущие звенья на нижней стороне цепи. Они располагаются внутри канавки на шине и служат для того, чтобы ваша цепь не слетала с шины, что может представлять опасность для вас и окружающих. На них также есть цифры, указывающие на такие вещи, как шаг и калибр. Они изгибаются в точку, и эта точка обращена вперед, когда вы сидите на перекладине.

Как заменить цепь бензопилы

Ваша цепь нуждается в замене, если она повреждена или если она настолько старая, что вы не можете ее эффективно заточить. Это несложный процесс, но, поскольку неправильные действия могут поставить под угрозу вашу безопасность, стоит знать, что вы делаете, а не просто летать и надеяться на лучшее.

Снимите чехол для бензопилы

Большинство бензопил поставляются с приспособлением для цепной пилы, называемым ключом. Этот Т-образный инструмент имеет отвертку с плоской головкой на одном конце и два гаечных ключа на другом, отсюда и название чемодана.

Ключи двух разных размеров позволяют снимать свечу зажигания пилы и отвинчивать две гайки, удерживающие корпус на месте.

Для снятия корпуса:

  1. Снимите обе гайки.
  2. Потяните корпус (на фото это белый пластиковый многоугольник) и отложите его в сторону.
  3. Положите его лицевой стороной вниз, чтобы получилась подобие миски, затем поместите в эту миску орехи.

Потеряй их, и твоя пила станет бесполезной.

Снимите цепь и шину

Только что снятые гайки удерживали на месте не только корпус. Они также прижимали шину к корпусу пилы, поэтому, как только гипс снимется, шина провиснет и выйдет из строя. Есть винт регулировки натяжения, о котором мы поговорим чуть позже, который вам может понадобиться ослабить, чтобы снять планку.

Скорее всего, вы сможете тянуть прямо вверх (при условии, что пила лежит на боку, а шина обращена плоской стороной вверх). Цепь будет намотана на ведущую звездочку, что приведет в движение цепь. В зависимости от натяжения вашей цепи это может быть простым или не очень простым процессом. Это может занять некоторое время, но, по сути, вы вытащите шину и цепь вместе с корпусом бензопилы.

Определите направление резания цепи

Помня о том, что мы уже обсуждали, убедитесь, что режущие элементы, когда они находятся на вершине стержня, обращены к концу этого стержня, а заостренный конец ведущие звенья, которые вы вставите в канавку руля, смотрят в одном направлении.

Опять же, если перевернуть цепь, она не разрежется. Двигатель будет двигать цепь, и вы получите движение металла по дереву, которое будет резать за счет эрозии, но будет много дыма, а не резка. Обязательно сделайте это правильно.

Сборка цепи и стержня

Сборка относительно проста, но требует особого порядка действий.

  1. Используйте конец ключа с отверткой, чтобы ослабить винт регулировки натяжения. Вы увидите, как вся сборка движется вперед, когда вы поворачиваете ее в правильном направлении. Без этого шага у вас могут возникнуть трудности с установкой стержня на место.
  2. Поставьте штангу на торец так, чтобы ее кончик находился в воздухе.
  3. Накиньте цепь на конец шины, убедившись, что ведущие звенья сели в канавку (и были обращены в правильном направлении).
  4. Вставьте звенья в канавку на верхней и нижней сторонах стержня. Возможно, вам будет легче удерживать ее на месте, если вы потянете цепь вниз, прикладывая натяжение, чтобы ведущие звенья не выпадали.
  5. Натяните цепь на ведущую звездочку (не пытайтесь делать это после того, как установите шину на место, хотя, справедливости ради, этот шаг и следующий — две части одного и того же шага).
  6. Установите стержень на место, вставив два болта в соответствующие отверстия на стержне.
  7. Удерживая стержень неподвижно, установите кожух на стержень и два болта.
  8. Установите гайки обратно, но затяните их только вручную. Пока не закручивайте их гаечным ключом.

Натяжная цепь

Теперь вы собрали все обратно, но вам нужно будет отрегулировать натяжение цепи, и здесь вступает в действие винт регулировки натяжения с метким названием. Вы обнаружите, что он расположен (обычно) между двумя гайками, которые вы только что затянули вручную.

Удерживая планку так, чтобы она совпадала с корпусом, медленно поверните винт. Вы увидите, как шина движется вперед и от корпуса пилы, а цепь натягивается. После того, как вы приложили достаточное усилие, чтобы удержать ведущие звенья на месте, но не настолько, чтобы перегрузить двигатель, наконец, пришло время использовать гаечный ключ, чтобы полностью посадить гайки на место. А теперь иди руби деревья.

Можно ли надеть цепь бензопилы задом наперед?

Да, цепь бензопилы можно надеть задом наперёд. Как мы видели, у цепей есть прямое и обратное направление, и если вы не обращаете внимания, вы можете легко ошибочно установить цепь задом наперед.

Как я узнаю, что цепь моей бензопилы перевернута?

Когда пила не работает, можно посмотреть на фрезы. В верхней части стержня резцы должны быть наклонены вверх, сзади вперед. Если ножи наклонены вниз к передней части пилы, цепь натянута назад.

Когда пила работает, вы поймете, что цепь перевернута, если увидите, что из пилы выходит больше дыма, чем щепы. Поскольку фрезы являются направленными, вы будете применять трение металла по дереву только в том случае, если они движутся в неправильном направлении, и это не поможет.

Насколько натянута цепь бензопилы?

Натяните цепь так, чтобы, когда вы будете тянуть за нее, вы не сможете полностью вытащить приводные звенья из шины. Цепь может соскочить с шины во время работы, если она слишком ослаблена. В лучшем случае это раздражает. В худшем случае это может быть довольно опасно.

Однако не затягивайте так сильно, чтобы двигателю пришлось работать сильнее, чтобы провернуть цепь. В цепочке должна быть некоторая погрешность, но не настолько, чтобы звенья не сдвинулись.

Почему моя бензопила постоянно сбрасывает цепь?

Главный виновник — отсутствие напряжения. Если ваша цепь слишком ослаблена, она соскочит с шины. Еще проблема может быть с самой цепью. Они много работают и страдают от жестокого обращения. В конце концов, они растягиваются. В какой-то момент вы не сможете затянуть винт регулировки натяжения настолько, чтобы приложить достаточное натяжение, и придет время для новой цепи.

Наконец, когда ведущая звездочка изнашивается, вы не сможете поддерживать натяжение цепи в течение длительного времени. Вы можете заменить приводные головки, поэтому, если ваша пила страдает от этого, вам не обязательно покупать новую бензопилу. Но это может быть весело, так что решать вам.

Замена цепи бензопилы | Орегон Продукты

Во многих случаях Орегон предлагает несколько вариантов пильных цепей для бензопил. Ниже приведена информация, которая поможет вам определить, какая пильная цепь подходит для вашей бензопилы, а также различные типы цепей, отвечающие потребностям различных пользователей бензопил. Узнайте, как определить и заменить цепь, найдя шаг цепи, калибр цепи и как измерить цепь бензопилы.

Необходимые инструменты

  • Перчатки
  • Цепные пилы/спиннеры
  • Комплект для подачи бензопилы

Длина вашей направляющей шины представлена ​​длиной резки (или «называемой длиной»), которая отличается от ее общей или общей длины.

Длина резки — это расстояние от передней части пилы до кончика направляющей шины, округленное до ближайшего дюйма.

Совет: Если у вас есть шина Oregon, посмотрите номер детали, выбитый на конце двигателя. Первые две цифры, например 16, сообщают длину вызываемого номера.



Длина вашей цепи определяется путем подсчета количества приводных звеньев в вашей цепи. Ведущее звено — это компонент пильной цепи, который направляет цепь через направляющие шины и вокруг звездочки. Очень важно, чтобы количество приводных звеньев соответствовало используемой направляющей шине, иначе ваша бензопила не будет работать должным образом.

Количество приводных звеньев указано в номере детали пильной цепи после обозначения типа цепи (например, 20BPX066, H66). Типичными примерами подсчета длины привода являются 70 для цепи «D» или «72» и 56 для цепи «S» или «91».

Примечание: Количество звеньев вашего привода зависит от общего размера направляющей шины, который может различаться в зависимости от производителя. Рули Oregon могут иметь другое количество приводных звеньев, чем у рулей другой марки.



В штате Орегон понимают, что потребности лесорубов — профессионалов и новичков — столь же разнообразны, как и ландшафты и условия, в которых они работают.

Мы объединили наши пильные цепи и направляющие шины в семейства продуктов с ключевыми характеристиками, которые оценят разные пользователи. Эти семейства продуктов гарантируют, что вы выберете правильную цепь и шину в соответствии с вашими повседневными потребностями. Это упростит понимание различий между нашими продуктами.



Подробнее

Узнайте, как заменить цепь и шину бензопилы, а также получите полезные советы о характере износа, которые помогут определить, когда цепь и шина достигли своего состояния окончания срока службы.

  • Перчатки
  • Направляющие стержни
  • Скринч

Замена шин бензопилы

Узнайте, как искать этот справочный сигнал, когда срок службы направляющей шины бензопилы подходит к концу, и как ее заменить.

Учить больше

Поиск подходящей пильной цепи

Существует несколько способов подобрать подходящую пильную цепь для вашей пилы. Знание марки и модели пилы является хорошей отправной точкой для использования нашего средства поиска запчастей. Если вам нужна помощь в определении этой информации, вы можете обратиться за помощью к дилеру.

Учить больше

Натяжение цепи бензопилы

Надлежащее натяжение цепи бензопилы имеет решающее значение для работы вашей бензопилы. Узнайте, как проверить и натянуть пильную цепь, чтобы избежать риска отдачи и травм, связанных с бензопилой.

Учить больше

Настройка бензопилы

Чтобы подготовить бензопилу к оптимальной работе, следуйте этим основным советам по смазке и использованию масла.

Учить больше

Найдите местного дилера

Воспользуйтесь нашей системой поиска дилеров, чтобы найти ближайшего к вам сервисного дилера.

Найти дилера

Поиск деталей

Найдите полный ассортимент пильной цепи, специально изготовленной для вашей бензопилы.
