Виды бруса для строительства дома — какой лучше выбрать

Виды бруса для строительства дома — какой лучше выбрать

homgart

  1. Какие виды (сорта) бруса бывают для строительства дома?
  2. Типы соединения
  3. Лучшие породы дерева и влияние влажности
  4. Размеры пиломатериалов для домостроения

Виды бруса для строительства дома отличаются по технологии производства, типу замкового соединения, влажности, породе дерева, сорту, размеру. Область применения пиломатериала зависит от его качества, обработки доски, сечения и устойчивости к нагрузкам.

Какие виды (сорта) бруса бывают для строительства дома?

По ГОСТу 8486-86 пиломатериал делят на 5 сортов. Чем выше сорт, тем меньше у материала пороков. Сортировка готовой продукции проводится по худшей грани бруса, учитывая его влажность, шероховатость, геометрию, наличие дефектов:

  • сучков,
  • трещин,
  • наклона волокон,
  • сердцевины, кармашков, рака, прорости,
  • грибка,
  • червоточин,
  • механических повреждений,
  • деформации.

При определении качества продукции учитывают размер пороков, их количество, толщину, расположение.

Какие бывают виды бруса для домов по методу производства:

  • Обрезной (простой, «горбатый») — экономный пиломатериал, получаемый методом распиловки без строгания. Материал используется в каркасном домостроении в качестве обрешетки, перегородок, полов, междуэтажных перекрытий со средней нагрузкой, для укладки первых венцов, производства профилированной доски.
  • Строганый — ровнее, чем обрезной. После распила проходит острожку, в результате которой приобретает четкие грани. Используется для интерьерных работ, укладки полов, возведения основы каркасных домов, обвязки строений (нижний венец), отделки.

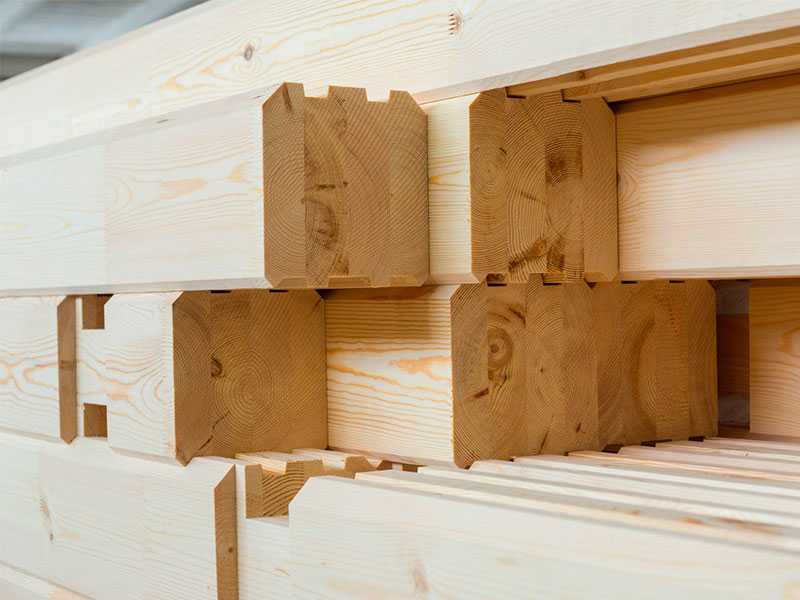

  • Профилированный – производится методом фрезерования и острожки. На концах предусмотрены замки. Широко применяется в деревянном домостроении. Компания HOMGART с 2007 года строит из профилированного бруса качественные дома, гаражи, бани.
  • Клееный (из ламелей). Применяется при строительстве элитных домов. Отличается долговечностью. Не дает усадку и трещины, но не всегда оправданно дорогой.

Компания HOMGART знает, из какого бруса лучше строить дом: для возведения несущих элементов, стропильной системы и перегородок мы используем высококлассный сухой профилированный брус.

Типы соединения

Выделяют виды бруса с замковыми сцеплениями: лунное соединение, немецкая «гребенка» (4-6 пазов), и финский профиль «шип-паз».

Лунный профиль прост в производстве, но непрактичен. Устаревшая технология сборки.

Немецкая технология «гребенка» обеспечивает лучшее сцепление между досками. Преимущества гребенки с большим количеством пазов: неподвижность соединения и плотное прилегание брусьев друг к другу. Строения получаются с меньшими теплопотерями, не нуждаются в конопачении стен, что позволяет снизить затраты на строительство.

Есть у немецкого профиля одна особенность: преимущества его актуальны лишь для сухого клееного материала. Брус естественной влажности с креплением «гребенка» при усадке может менять геометрию, и монтаж усложняется.

Финский «шип-паз» отличается более простой сборкой и монолитностью. Умеренная плотность прилегания бруса требует укладки утеплителя между венцами, убирая мостики холода.

Лучшие породы дерева и влияние влажности

Чаще в домостроении используют ель и сосну. Хотя дуб и лиственница отличаются стойкостью к нагрузкам, но редко применяются в домостроении из-за дороговизны и сложности обработки. Балки перекрытия, настил пола надежнее выполнять из ели, так как древесина плотнее и меньше деформируется. Для стен сосна предпочтительнее, чем другие виды бруса для дома, из-за меньшего количества сучков.

Различия бруса по влажности:

  • Материал естественной влажности (более 22 % влаги) — дает усадку 3,6-5 %. При высыхании деформируется, трескается. На усадку отводится от 6 до 12 мес.
  • Пиломатериал сухой (12-22 % влаги) — позволяет строить дома с минимальной усадкой. В этом случае не нужно выжидать год для отделки, пока дерево высохнет.

Лучшим пиломатериалом считается сухой брус. Но цена его выше. Он дороже из-за более сложной технологии производства с сушкой в специальных камерах. HOMGART использует в строительстве исключительно брус влажностью не более 14 %. Наши дома теплые, сохраняют геометрию десятки лет.

Размеры пиломатериалов для домостроения

Для нижней обвязки сооружения используют брус с сечением 100х100 мм. При возведении стен, легких каркасов, кровли достаточно «минибруса» толщиной 45 мм. Здания для круглогодичного проживания строят из бруса 60, 90 и 120 мм.

Точные размеры доски рассчитываются на стадии разработки проекта дома. Материал выбирают по толщине, длине и ширине, исходя из нескольких факторов:

  • габаритов сооружения,
  • длины пролетов,
  • массы кровли и других элементов конструкции,
  • атмосферных, ветровых, механических расчетных нагрузок,
  • теплоустойчивости,
  • региона, где строится объект.

Чтобы построить хороший домик, необходимо выбрать доску правильной формы, без трухлявости и других дефектов. У нее не должно быть выпадающих сучков, сквозных трещин, признаков синевы, плесени или гнили. Идеальный вариант — это высушенный профилированный брус с влажностью 12-14 %, соединением «шип-паз» и ветровым пропилом для защиты швов от продувания.

Грамотный выбор материала — залог прочности и безопасности сооружения, его способности хранить тепло. Приобретая брус, не экономьте. Чем лучше пиломатериал, тем долговечнее и красивее дом.

Все это мы строим из разных видов бруса:

БАНЯ ADELA

Нет в наличии

Баня с террасой NORA

Нет в наличии

БОЛЬШОЙ ГАРАЖ HANSA A

Нет в наличии

Дачный дом MURCIA

Нет в наличии

ДАЧНЫЙ ДОМИК BALMORAL

Нет в наличии

Возврат к списку статей

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27. 07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

    Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

    Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

    • – предоставление мне услуг/работ;
    • – направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
    • – подготовка и направление ответов на мои запросы;
    • – направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

    Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected] В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

    Согласие на обработку персональных данных

    Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

    Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

    Настоящее Согласие выдано мною на обработку следующих персональных данных:

      Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

      Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

      • – предоставление мне услуг/работ;
      • – направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
      • – подготовка и направление ответов на мои запросы;
      • – направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

      Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected] В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

      Виды бруса и способы применения, характеристики и примеры

      Брус используется в строительстве повсеместно наравне с обыкновенной обрезной доской. С виду это простой деревянный массив с прямоугольным сечением, но у него есть свои преимущества, недостатки, особенности, разновидности и способы применения.

      Если вы решили построить дом, то перед вами встает вопрос выбора технологии строительства. Простое руководство и советы по постройке каркасного дома и дома из профилированного бруса вы найдете в статьях нашего блога, а сегодня поговорим об особенностях бруса.

      Что такое брус

      Брус – пиломатериал с квадратным или прямоугольным сечением, стороны которого равны 100 мм и более. Применяется в основном для сооружения несущих элементов конструкций. Брус из хвойных пород древесины отличается дешевизной, стойкостью к внешним воздействиям и низкой теплопроводностью, поэтому это отличный выбор для строительства в северо-западном регионе.

      Характеристики бруса

      Ведущие характеристики бруса:

      1. Тип сырья. Для изготовления бруса широко применяют древесину хвойных пород (ель, сосна, лиственница), а вот дубовый брус используют реже из-за дороговизны, большого веса и сложного монтажа. Цельный брус выпускают в виде кругляков, а клееный делают из досок, различающихся по толщине.
      2. Тип сечения. Квадратной или прямоугольной формы, а также профилированный брус с профилем шип-паз.
      3. Размер. Наиболее популярные размеры бруса: 100×100, 150×150, 150×200, 200×200 мм. Если толщина материала меньше 100 мм, а отношение ширины к толщине не больше чем 2 к 1, то это брусок. Если при этих же условиях соотношение больше, то это уже доска.
      4. Сортность:
        1. отборный сорт – брус, не имеющий дефектов;
        2. брус первого сорта имеет небольшие сучки и трещины;
        3. дефекты бруса второго сорта существенно не влияют на качество материала, хотя их количество больше по сравнению с первым;
        4. древесина третьего сорта имеет сучки, пятна, трещины;
        5. четвертый сорт – низкосортный брус с ненормируемой влажностью.
      5. Прочность. Зависит от толщины и вида бруса, сорта древесины. Чем толще сырье, тем выше прочность.
      6. Плотность. От этой характеристики зависит сложность обработки, теплопроводность и класс прочности. Наибольшая плотность будет у бруса из лиственницы, а наименьшая — у бруса из ели, пихты и сосны.

      Виды бруса для строительства дома

      Как ни странно, но даже деревянный брус можно изготавливать совершенно по-разному. Сегодня в строительстве широко применяются 3 варианта брусового пиломатериала:

      Брус естественной влажности

      Обрезной деревянный массив с минимальной степенью обработки. Такой брус при сушке может подвергаться значительной усадке или деформации. Поэтому учитывайте влажность бруса (должна быть не выше 12-15%) и перед монтажом храните в доме несколько недель для выравнивания влажности.

      Важно! Древесина естественной влажности склонна к образованию плесени. Защитить материал от грибка поможет активное проветривание помещений. Также необходимо правильно ухаживать за домом из бруса.

      Профилированный брус

      Изготовлен из древесины хвойных пород со специальной формой профиля для удобного соединения венцов по типу “шип-паз”. Сложное сечение, резьба и пазы этого вида бруса значительно облегчают монтаж конструкции. Брусья плотно прилегают друг к другу, защищая постройку от влаги и ветра без необходимости заделывать щели. Профилированный деревянный брус может быть подвержен усадке, поэтому нуждается в предварительной сушке.

      Клееный брус

      Материал с улучшенными эксплуатационными характеристиками. Изготовлен из склеенных под давлением сухих деревянных пластин. Достаточно популярен для проектов с высоким бюджетом. В результате сборки получается практически монолитная деревянная поверхность. Дом из клееного бруса практически не дает усадки, что важно при возведении камина, лестницы или других массивных конструкций.

      Преимущества и недостатки видов бруса

      Вид бруса Стоимость Качество Обработка антисептиком Особенности монтажа Паропроницаемость Экологичность Сроки усадки
      Брус естественной влажности низкая трещины при высыхании древесины нужна сложность укладки сруба; обязательны отделочные работы внутри и снаружи постройки высокая нет клея, чистый массив древесины; регулирует уровень влажности в доме более года (до 5%)
      Профилированный брус средняя минимальное количество трещин нужна нужна дополнительная отделка стен высокая нет клея, чистый массив древесины; обеспечивает естественную вентиляцию в течение года (до 2%)
      Клееный брус высокая минимальное количество трещин не требуется дополнительная отделка стен ЛКМ по желанию низкая содержит клей минимальная (0,5-1%)

      Совет! Оптимальным по соотношению цены и качества будет выбор профилированного бруса как основного строительного материала. Если вам не критичен ввод дома в эксплуатацию в сжатые сроки, то советуем отдать предпочтение именно профилированному брусу.

      Применение бруса

      Сфера применения бруса определяется его видом и сортностью.

      Брус естественной влажности 3-4 сорта подходит для строительства стропил, балок и других элементов каркаса, основы для кровли. Профилированный и клееный брус 1-2 сорта применяют в промышленном и частном строительстве, судостроении.

      Примеры использования бруса:

      • строительство домов, коттеджей, бань, саун, хозяйственных сооружений, теплиц, беседок;
      • изготовление частей морских судов: борта, палубы, мачты и др.;
      • для возведения в доме фальш-камина, лестницы;
      • в мебельной промышленности: основа для кроватей, диванов, кресел.

      14 Типы строительных балок

      Существуют различные типы балок, используемых при строительстве конструкций. Мы основываем различные виды строительных балок на условиях опоры, выборе материалов, типах поперечного сечения, геометрии и других факторах. Строительство бетонных каркасных зданий невозможно без использования балок.

      Содержание

      Для чего используется строительная балка?

      Строительные балки представляют собой конструктивные элементы, используемые в зданиях, и они выдерживают нагрузки, приложенные сбоку к их оси. Они характеризуются способом их опор, формой поперечного сечения, длиной, материалом и условиями равновесия. Балки передают нагрузки, действующие по их длине, на конечную точку и передают нагрузку на колонну, стену или фундамент. Способ отклонения балок в основном на изгиб. Балки выдерживают поперечные силы, изгибающие моменты и вертикальные нагрузки.

      Из чего делают строительные балки?

      Существуют различные типы строительных балок в зависимости от выбора строительного материала. Обычными материалами являются железобетон, древесина, сталь и полимерные материалы, армированные волокном.

      Железобетонные балки изготавливаются из стальных стержней, встроенных по длине элемента конструкции для увеличения прочности конструкции на растяжение. Это самые распространенные типы балок.

      С другой стороны, стальные балки изготавливаются из стали и отливаются в различные формы. Стандартные стальные балки представляют собой двутавровые балки, двутавровые балки, W- и S-образные профили, прямоугольные полые профили, пластинчатые балки и круглые полые профили. Сталь является подходящим материалом для изготовления балок с большими пролетами, и мы также используем ее при изготовлении составных балок из бетона и стали.

      Древесина — древнейший материал, используемый в строительстве балок. Деревянные балки изготавливаются путем соединения деревянных конструкций друг с другом.

      Мы используем полимерные материалы, армированные волокном, для создания композитных балок, в которых мы соединяем два или более материалов вместе, чтобы сформировать балку.

      Различные типы балок

      Существуют различные балки, применяемые в технике, и ниже приведены некоторые из наиболее распространенных примеров их применения.

      1.

      Балка универсальная

      Мы также обычно называем универсальную балку двутавровой, и это одна из наиболее часто используемых балок в стальных конструкциях. Горизонтальные элементы этой балки известны как полки, тогда как вертикальный элемент — это стенка. Стенка сопротивляется срезающим усилиям, а полки сопротивляются изгибающим моментам. Универсальные балки обладают высоким моментом инерции, что делает их подходящими для сопротивления сдвиговым и изгибающим моментам. В основном мы изготавливаем двутавровые балки из стали, но есть случаи, когда мы изготавливаем их из алюминия. Когда дело доходит до их конструкции для использования в конструкциях, доступны таблицы из норм проектирования, которые упрощают выбор подходящих размеров балок. Во время проектирования мы оцениваем прочность двутавровой балки по ее прогибу, вибрации, разрушению изгиба, разрушению при сдвиге и текучести.

      Мы используем универсальные балки при изготовлении важных опорных ферм или каркасов основных зданий. Благодаря своей прочности они обеспечивают достаточную структурную целостность конструкции.

      2.

      Вальмовая балка

      Вальмовая балка используется при проектировании большинства кровельных конструкций. Мы используем вальмовые балки для изготовления вальмовых крыш, где вальмовые балки сходятся к средней части крыши, чтобы создать хороший дизайн кровли для жилого строительства. Вальмовые балки поддерживают другие несущие балки, разделенные пропорциональными углами.

      3.

      Ферменная балка

      Это усиленная системой раскосов балка, образующая ферму и нижний пояс. Ферменная балка изготавливается из стальных или деревянных профилей. Эти балки используются, когда необходимо поддерживать большой вес на обширных пространствах. Хороший пример — промышленные здания, где требуется больше места для рабочих зон. Пролет ферменных балок составляет от 10 до 100 метров, в зависимости от типа здания. Ферменные балки обеспечивают разумные экономичные решения для зданий с пролетами более 25 метров. Сечения в ферменных балках должны быть симметричными, чтобы обеспечить изгиб в вертикальной плоскости фермы. Мы соединяем элементы этих балок посредством болтового соединения или сварки. Одним из существенных преимуществ этих балок является простота их изготовления, что делает их экономичным выбором при проектировании больших пролетов.

      4.

      Решетчатая балка

      Решетчатая балка представляет собой балку, в которой перегородка имеет диагональные части, расположенные в виде решетки. Обычно мы делаем эти балки из железа или стали. Верхний пояс действует на сжатие в решетчатых балках и должен выдерживать нагрузки на колонну без деформации. Нижний пояс работает на растяжение и лежит на линии опирания балки. Эти балки желательны из-за их легкости. Когда внутренние детали решетчатых балок выполнены из нержавеющей стали, это снижает их подверженность коррозии и стоимость строительства.

      5.

      Составная балка

      Эти балки изготавливаются из комбинации двух или более строительных материалов. Композитные балки более прочны, чем балки, изготовленные из их составных частей, и обеспечивают благоприятное сочетание материалов, используемых в их конструкции. Стальные и бетонные составные балки обладают свойствами, присущими стали и бетону, и являются наиболее распространенным типом составных балок. Существуют и другие типы составных балок, изготовленных из пластиковых композитов и древесины. Соединение двух материалов объединяет их физическую прочность и улучшает физические характеристики. Например, бетон придает массу, жесткость и прочность на сжатие сталебетонных балок, а сталь уменьшает вибрации, прогибы и увеличивает прочность на сжатие. Одной из наиболее важных частей композитных балок являются срезные соединители, которые фиксируют два материала. В сталебетонных составных балках соединители, работающие на сдвиг, обычно втыкаются в стальные балки и устанавливаются в бетонные плиты. Количество срезных соединителей тщательно выбирается, так как они влияют на характеристики этих балок.

      6.

      Охлаждающие балки

      Охлаждающие балки представляют собой системы отопления и охлаждения, которые используются для больших зданий. Эти балки имеют теплообменники, прикрепленные к потолкам, и имеют ряд труб. Эти трубы могут как обогревать, так и охлаждать помещение. Охлаждающие балки бывают активными или пассивными в зависимости от механической системы, используемой для нагрева или охлаждения устройства. Охлаждающие балки отличаются от охлаждающих потолков тем, что охлаждающие балки полагаются на балку как систему доставки тепла или холода, а охлаждающие потолки используют металлические пластины в крыше для передачи тепла или холода. Охлаждающие балки экономичны и просты в обслуживании. Они не создают шума и не требуют много места для обслуживания. Однако у охлаждающих балок есть некоторые недостатки, поскольку мы не можем использовать эти системы отопления для помещений с высотой от пола до потолка более 2,4 м. Это связано с тем, что воздух не будет циркулировать должным образом, что сделает систему неэффективной.

      7.

      Железобетонная балка

      Железобетон представляет собой композитный материал, изготовленный из бетона и стальных стержней. Стальные стержни добавляются для повышения относительно низкой пластичности и прочности бетона на растяжение, а арматура обычно пассивно заделывается до того, как бетон схватится. Это наиболее широко используемые балки в строительстве. Железобетон предпочтительнее, так как он может выдерживать высокие сжимающие напряжения. Эти балки принимают нагрузки от стен и перекрытий и передают их на колонны. Железобетонные балки воспринимают вертикальные и горизонтальные нагрузки. Из них строят мосты, дома, фундаменты и многие другие сооружения, а без применения арматуры невозможно строительство современных объектов.

      8.

      Стальная балка

      Как следует из названия, стальные балки изготовлены из стали и выдерживают большие нагрузки. Их технические характеристики зависят от их формы и размеров. Стальные балки классифицируются в зависимости от их поперечного сечения на двутавровые, тавровые, швеллерные и широкополочные, и эти балки могут быть прямыми или изогнутыми. По сравнению с другими балками стальные балки имеют ряд преимуществ. Некоторые преимущества заключаются в том, что грызуны или термиты не могут атаковать эти балки, в отличие от деревянных балок, и они могут выдерживать высокие растягивающие напряжения, что обеспечивает повышенную структурную целостность. Они также устойчивы к огню и коррозии.

      Мы в основном используем стальные балки для изготовления складских помещений, каркасов домов и кровельных конструкций. Они также защищают дома от ужасных погодных условий.

      9.

      Деревянная балка

      Деревянная балка представляет собой горизонтальные структурные опоры из дерева. Эти балки являются стандартными в деревянных каркасных конструкциях, таких как жилые дома. Выбор древесины зависит от типа конструкции. Деревянные балки могут быть изготовлены как из пиломатериалов, так и из инженерных изделий из дерева. Изделия из инженерной древесины обладают более высокой устойчивостью к скручиванию и деформации. Исторически сложилось так, что деревянные балки являются самыми старыми балками, используемыми в строительстве. Тип и размер древесины влияют на то, какую нагрузку может выдержать деревянная балка. Наиболее прочными деревянными балками являются плотные мелкозернистые балки.

      По сравнению с другими балками, деревянные балки возводятся быстрее. Деревянные балки также имеют лучшие тепловые характеристики по сравнению с другими строительными материалами. Однако при неправильном уходе эти балки подвержены гниению и заражению. Они также более подвержены возгоранию, чем другие строительные материалы. Деревянные балки типичны для строительства домов, строительства временных мостов и кровли.

      10.

      Балка прямая

      Балка прямая – это балки с линейным профилем по горизонтальной длине. Большинство балок, используемых в строительстве, представляют собой прямые балки. Они представляют собой типичные балки, поддерживаемые на своих концах, и могут противостоять изгибающим моментам и силам сдвига. Эти балки относительно просты в изготовлении.

      11.

      Криволинейная балка

      Это балки с криволинейным профилем по горизонтальной оси. Они также поддерживаются на своих концах и могут противостоять изгибающим моментам, силам сдвига и силам кручения. Они наиболее распространены при строительстве круглых зданий и арок. Мы также используем их в кранах, строим балконы и производим предварительный изгиб для таких конструкций, как мосты. Эти балки сложны в проектировании, поскольку они не имеют профиля линейной деформации вдоль своих осей. Если они установлены в зоне, подверженной сильному ветру, при их проектировании необходимо учитывать особые особенности.

      12.

      Балочный мост

      Это самые простые в строительстве типы мостов. Они состоят из пролетов моста, поддерживаемых опорами или опорами на каждом конце. К опорам этих балок не передаются моменты, поэтому мы называем их просто опертыми. Самый простой тип балочного моста — это деревянное бревно или доска, перекинутая через ручей. Современные балочные мосты могут быть в виде плоских балок или коробчатых балок. Их можно сделать, расположив основные балки рядом с настилом моста сверху. Эти лучи предназначены для относительно коротких расстояний, так как они не принимают моментов.

      13. Анкерная балка

      Это горизонтальные балки, соединяющие колонны, стропила или фермы. В основном мы используем анкерные балки на крышах, и при использовании на крышах они не могут нести тяжелые вертикальные нагрузки, такие как стены. Они также действуют как ленточные балки для устранения эксцентриситета колонн в основании фундамента. Анкерные балки также предотвращают выпучивание сильно нагруженных колонн наружу. Мы также используем анкерные балки для фиксации продольных стержней во время укладки бетона.

      14.

      Консольная балка

      Консольная балка представляет собой жесткую горизонтальную балку, поддерживаемую только с одного конца. Консольная балка может иметь форму типичной балки, плиты или фермы. Мы используем эти балки в башнях, мостах и ​​зданиях над пролетами, которые должны обеспечивать нависание. Временные консольные балки очень часто используются в строительстве в качестве временных опор, особенно при строительстве мостов. Консольные балки в значительной степени зависят от крутящего момента и вращательного равновесия для обеспечения устойчивости.

      Часто задаваемые вопросы

      Ниже приведены ответы на часто задаваемые вопросы о строительных балках.

      Какая форма луча самая прочная?

      Двутавровая балка является наиболее прочной формой балки. Он силен в вертикальном направлении и имеет равномерную и равную реакцию в других направлениях. Поэтому мы используем двутавровые балки в качестве основных балок в кранах и длинных прицепах.

      Какова длина балки?

      Стандартные железобетонные балки в жилых проектах имеют пролет до 8 метров. Однако можно использовать ферменные балки с пролетом до 100 метров для более широких пролетов.

      Каков минимальный размер балки?

      Различные стандарты проектирования имеют разные размеры луча. В американских стандартах проектирования железобетонных балок указано, что балки должны быть не менее 230 мм на 230 мм.

      Что такое сплошная балка?

      Это балка с более чем одной опорой по всей длине.

      Резюме

      Балки были жизненно важной частью строительства еще в древнем мире. Надеюсь, эта статья даст вам хорошее представление о типах строительных балок в конструкции и о том, почему они являются важными элементами, которые нельзя упускать из виду. Тип конструкции определяет тип используемой балки, и в следующий раз, когда вы будете возле здания, постарайтесь определить, какие балки вы встретите.

      21 Виды балок в строительстве [PDF]

      🕑 Время чтения: 1 минута

      В строительстве зданий и сооружений используются различные виды балок. Это горизонтальные элементы конструкции, выдерживающие вертикальные нагрузки, поперечные усилия и изгибающие моменты. Балки передают нагрузки, действующие по их длине, на их конечные точки, такие как стены, колонны, фундаменты и т. д.

      В этой статье будут обсуждаться различные типы балок, используемых в строительстве, в зависимости от их способа поддержки, формы поперечного сечения ( профиль), длина и материал.

      Contents:

      • Types of Beams in Constructions
      • 1. Simply Supported Beam
      • 2. Fixed Beam
      • 3. Cantilever Beam
      • 4. Continuous Beam
      • 5. Reinforced Concrete Beams
      • 6. Steel Beams
      • 7. Деревянные балки
      • 8. Составные балки
      • 9. Прямоугольные балки
      • 10. Т-образные балки
      • 11. Г-образные балки
      • 12. Изогнутые балки
      • 2
      • 2 Прямые балки
      • 0161 14. Tapered beam
      • 15. Statically Determinate Beam
      • 16. Statically indeterminate beam
      • 17. Cast In-situ Concrete Beam
      • 18. Precast Concrete Beam
      • 19. Prestressed Concrete Beam
      • 20. Deep Beam
      • 21. Балка
      • Часто задаваемые вопросы по различным типам балок в конструкциях

      Типы балок в конструкциях

      Существуют различные типы балок, которые классифицируются на основе следующих условий

      1. Based on Support Conditions
      2. Based on Construction Materials
      3. Based on Cross-Section Shapes
      4. Based on Geometry
      5. Based on Equilibrium Condition
      6. Based on Method of Construction
      7. Others

      Based on Support Conditions

      1. Балка с простой опорой

      Это один из самых простых конструктивных элементов, оба конца которого опираются на опоры, но могут свободно вращаться. Он содержит шарнирную опору на одном конце и роликовую опору на другом конце. В зависимости от заданной нагрузки он выдерживает сдвиг и изгиб.

      Рис. 1: Свободно поддерживаемая балка

      2. Фиксированная балка

      Она поддерживается с обоих концов и фиксируется для сопротивления вращению. Его еще называют встроенной балкой. Неподвижные концы создают моменты, отличные от реакций.

      Рис. 2: Неподвижная балка

      3. Консольная балка

      Если балка закреплена на одном конце и свободен на другом конце, она называется консольной балкой. Балка распределяет нагрузку обратно на опору, где она подвергается воздействию момента и напряжения сдвига. Консольные балки позволяют создать эркер, балконы и некоторые мосты.

      Рис. 3: Консольная балка

      4. Неразрезная балка

      Неразрезная балка имеет более двух опор, распределенных по всей ее длине.

      Рис. 4: Неразрезная балка

      На основе конструкционных материалов

      5. Железобетонные балки

      Изготавливается из бетона и арматуры, как показано на рис. 5. Иногда железобетонная балка скрыта в железобетонных плитах и это называется скрытым лучом или скрытым лучом

      Рис. 5: Железобетонная балка

      6. Стальные балки

      Изготовлены из стали и используются в различных целях.

      Рис. 6: Стальная балка

      7. Деревянная балка

      Деревянная балка изготовлена ​​из древесины и использовалась в прошлом. Однако применение такого бруса в строительстве в настоящее время значительно сократилось.

      Рис. 7: Деревянная балка

      8. Составные балки

      Составные балки изготавливаются из двух или более различных материалов, таких как сталь и бетон. На рис. 8 показаны различные допустимые поперечные сечения составной балки.

      Рис. 8: Составная балка

      На основе форм поперечного сечения

      Доступно несколько форм поперечного сечения балок, которые используются в различных частях конструкций. Эти балки могут быть изготовлены из железобетона, стали или композитных материалов:

      Железобетонные формы поперечного сечения включают:

      9. Прямоугольная балка

      Этот тип балки широко используется в строительстве железобетонных зданий. и другие структуры.

      Рис. 9: Железобетонная балка прямоугольного сечения

      10. Балка таврового сечения

      Этот тип балки в основном изготавливается монолитно с железобетонной плитой. Иногда для увеличения прочности бетона на сжатие строится изолированная тавровая балка.

      Кроме того, перевернутая тавровая балка также может быть изготовлена ​​в соответствии с требованиями нагрузки.

      Рис. 10: Т-образная балкаРис. 11: Перевернутая тавровая балка

      11. Балка L-образного сечения

      Этот тип балки выполнен монолитно с железобетонной плитой по периметру конструкции, как показано на рис. 10.

      Профили стальных поперечных сечений включают:

      Существуют различные формы поперечного сечения стальных балок. Каждая форма поперечного сечения обеспечивает превосходные преимущества в данных условиях по сравнению с другими формами.

      Квадратная, прямоугольная, круглая, I-образная, T-образная, H-образная, C-образная и трубчатая формы являются примерами балок поперечного сечения, изготовленных из стали.

      Рис. 12: Формы поперечного сечения стальных балок

      На рис. 8 показаны различные типы балок на основе форм поперечного сечения, изготовленных из композитных материалов .

      На основе геометрии

      12. Прямая балка

      Балка с прямым профилем, и большинство балок в конструкциях являются прямыми балками.

      Рис. 13: прямая балка

      13. Изогнутая балка

      Балка с изогнутым профилем, например, в случае круглых зданий.

      Рис. 14: Изогнутая балка

      14. Коническая балка

      Балка с коническим поперечным сечением.

      Рис. 15: Коническая балка

      5. На основе условия равновесия

      15. Статически детерминированная балка

      Для статически детерминированной балки для решения реакций можно использовать только условия равновесия. Количество неизвестных реакций равно количеству уравнений.

      Рис. 16: Статически неопределимая балка

      16. Статически неопределимая балка

      Для статически неопределимой балки условий равновесия недостаточно для решения реакций. Таким образом, анализ этого типа балки более сложен, чем анализ статически определимых балок.

      Рис. 17: Статически неопределимая балка

      На основе метода строительства

      17. Балка из монолитного бетона

      Этот тип балки сооружается на строительной площадке. Итак, сначала закрепляют формы, затем заливают свежий бетон и дают ему затвердеть. Затем будут наложены нагрузки.

      Рис. 18: Залитая на месте балка

      18. Сборная железобетонная балка

      Этот тип балки изготавливается на заводах. Таким образом, условия строительства более контролируемы по сравнению со строительством на месте. Следовательно, качество бетона балки будет выше.

      Могут быть изготовлены различные формы поперечного сечения, такие как тавровая балка, двойная тавровая балка, перевернутая тавровая балка и многие другие.

      Рис. 19: Сборная железобетонная балка

      19. Предварительно напряженная бетонная балка

      Предварительно напряженная бетонная балка изготавливается путем натяжения прядей перед приложением нагрузки к балке. Предварительно напряженная бетонная балка и предварительно напряженная бетонная балка представляют собой разновидности предварительно напряженной бетонной балки.

      Рис. 20: Балка из предварительно напряженного бетона

      Прочее

      20. Глубокая балка

      Глубокая балка имеет значительную глубину, как показано на рис. 21, а отношение ее чистого пролета к глубине меньше четырех, согласно коду ACI. Существенная нагрузка передается на опоры силой сжатия, сочетающей нагрузку и реакцию. Следовательно, распределение деформации больше не считается линейным, как в случае с обычными балками.

      Рис. 21: Глубокая балка

      21. Балка

      Балки, воспринимающие большие нагрузки, обычно используются стальные профили.

      Рис. 22: Балка

      Часто задаваемые вопросы о различных типах балок в конструкциях

      ? Что такое балки в строительстве?

      Балки представляют собой горизонтальные конструктивные элементы, способные выдерживать вертикальные нагрузки, поперечные усилия и изгибающие моменты. Они передают нагрузки, действующие по их длине, на их конечные точки, такие как стены, колонны, фундаменты и т. д.

      ? Что такое монолитные балки или балки из железобетона?

      Железобетонные балки изготавливаются из бетона и арматурных стержней. Они выдерживают вертикальные нагрузки, силы сдвига и изгибающие моменты.

      ? Что такое сплошная балка?

      Неразрезная балка имеет более двух опор, распределенных по всей ее длине.

      ? Какие бывают типы опор в балках?

      1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
