Укладка теплого пола под ламинат: укладка на бетонный пол, что лучше, монтаж своими руками (+ видео)

Теплый пол без стяжки под ламинат: кабель и маты

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.

Электрические теплые полы без стяжки под ламинат

С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).

Теплый пол Energy Universal

Компания Energy предлагает для этой цели теплый пол Energy Universal:

Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.

Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.

Что нужно знать перед монтажом теплых полов под ламинат

1. Удельная мощность теплого пола – не более 100 Вт/кв.м
При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.

2. Максимальная температура нагрева +26 °С
По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.

Монтаж нагревательного кабеля под ламинат

3. Смотрите на маркировку покрытия
На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.

4. Только для обогрева пола
Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.

5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм
Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.

6. Толщина самого покрытия – не более 25 мм
Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.

7. Используйте терморегулятор

Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.

На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.

Электрический теплый пол под ламинат: укладка своими руками

Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.

Содержание статьи

• 1 Можно ли делать теплый пол под ламинат
• 2 Варианты теплого пола под ламинат
• 3 Монтаж инфракрасного теплого пола под ламинат
  • 3.1 Состав системы
  • 3.2 Виды ИК пленки
  • 3.3 Сколько пленки надо и какой ширины
  • 3.4 Электрическое подключение
  • 3.5 Установка датчика температуры
  • 3.6 Последовательность работ

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

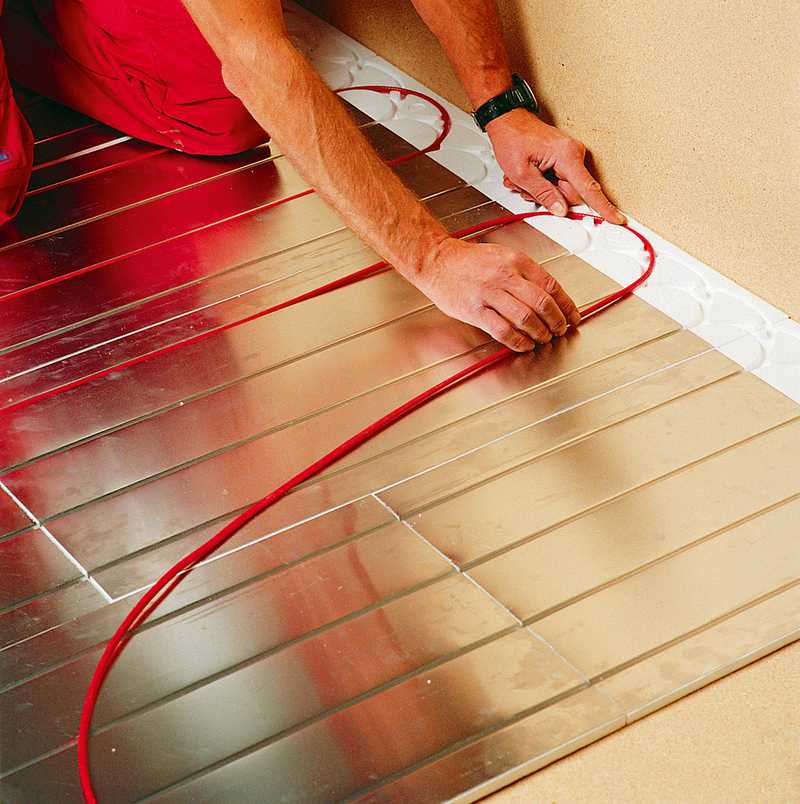

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Инфракрасная пленка может быть шириной 30 см, 50 см, 80 см и 100 см. Толщина ее менее миллиметра

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Пленку надо класть только там, где нет мебели или ковров

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Инфракрасную пленку можно использовать разной ширины

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

Как подключать пленочный пол к электричеству — схема

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленки

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода  продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Ламинат с подогревом | Лучистое отопление под ламинатом

Электрические системы подогрева можно использовать с ламинатом. Наш широкий ассортимент продукции гарантирует, что у вас есть идеальное решение для обогрева пола из ламината.

Мгновенное ценообразование

Решения для обогрева пола из ламината

При выборе ламината убедитесь, что материал максимально плотный для обеспечения хорошей теплопроводности. Чем плотнее материал, тем лучше он передает тепло. Кроме того, чем тоньше напольное покрытие и чем выше его плотность, тем короче время нагрева и более отзывчива система напольного покрытия.

Теплопроводность ламината

Толщина пола

Как ламинат, так и пол из массива дерева являются хорошим напольным покрытием для полов с подогревом, если древесина не слишком толстая. Мы рекомендуем, чтобы толщина дерева или ламината не превышала 18 мм, так как любая толщина будет снижать эффективную работу системы. Что касается ширины доски, более широкие доски часто демонстрируют большее «движение», чем более узкие доски из того же материала, поэтому мы рекомендуем, чтобы отношение толщины к ширине было в районе 7 к 11. Доска с толщина 16 мм и ширина 160 мм дадут соотношение 10, так что это идеально.

Температура пола

Температура поверхности ламината и деревянного пола не должна превышать 27°C. Это максимальное ограничение температуры обеспечивается с помощью термостата, который управляет системой отопления. Если вы думаете об использовании напольного отопления в качестве единственного/основного источника тепла, сделайте расчет тепла, чтобы убедиться, что напольный обогреватель будет соответствовать вашим требованиям к обогреву помещения. Если вам нужна помощь в расчете тепловых потерь, наша команда экспертов готова помочь вам по телефону +1 (888) 9.27-6333.

Электрические системы для ламината

Наиболее часто используемой системой лучистого обогрева пола для ламината является нагреватель фольги. Однако лучшая система для вашего проекта зависит от размера комнаты, высоты этажа и многих других факторов. Чтобы решить, какую систему выбрать, прочитайте наше Руководство по покупке или свяжитесь с нами.

Фольгированный нагреватель

Фольгированный нагреватель Warmup представляет собой электрическую систему подогрева пола для ламината и других плавающих напольных покрытий.

Нагреватель из фольги состоит из армированной волокном фольги, намотанной на тонкий многожильный двухжильный нагревательный кабель с изоляцией из современного фторполимера. Фольга обеспечивает непрерывный заземляющий слой внутри конструкции пола, отводя при этом тепло от нагревательного кабеля.

Установка ламината

Установка напольного отопления зависит от типа системы. Foil Heater, популярная система с подогревом пола, установка будет включать в себя:

• – Тип напольного отопления
• – Подложка
• – Укладка чистового напольного покрытия

Подложка  Толщина

Следует отметить, что все, что находится над утеплителем, включая подложку и чистовую отделку пола, должно соответствовать ограничениям, указанным в таблице ниже.

Если производитель ламината указывает, что он должен использоваться в сочетании с подложкой, толщина подложки не должна превышать 3–6 мм, и она должна быть воздухопроницаемой.

Пределы теплопередачи

При использовании системы с ламинированным полом необходимо соблюдать осторожность, чтобы обеспечить эффективную работу системы, и мы не рекомендуем устанавливать напольный обогреватель, если не соблюдаются указанные ниже пределы. Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

Перенос лимитов тепла
Тог	1,5 (если не указано иное)
Р СИ	0,15 м² К/Вт (если не указано иное)
Значение R (США)	Не более 1,42

Получите бесплатную мгновенную смету сегодня

Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.

Ламинированные полы с подогревом

Подходит ли ламинат для полов с подогревом? №

Ламинат — популярный выбор для тех, кто хочет воспроизвести внешний вид деревянного или каменного пола, не беспокоясь об уходе за самим деревом или камнем. Ламинированные полы часто доступны с покрытием, устойчивым к царапинам, и более устойчивы к воде и разливам, что делает его идеальным для семей с маленькими детьми или домашними животными.

Как и паркетная доска, ламинат состоит из нескольких слоев. Сердцевина из древесноволокнистой плиты высокой плотности обеспечивает стабильность, а дизайнерский слой и защитный слой обеспечивают внешний вид и защиту. Ламинат хорошего качества может эффектно имитировать внешний вид деревянного или каменного пола.
`
Если вы хотите установить пол с подогревом под ламинат, вам следует учесть некоторые моменты.

Преимущества ламината с подогревом пола

Ламинированные полы гораздо более износостойкие, чем полы из массива или даже паркетной доски, поскольку защитный слой на поверхности ламината помогает ему противостоять износу. легче, чем дерево.

Особое преимущество ламината заключается в том, что он менее склонен к деформации при изменении температуры при укладке на пол с подогревом.

При использовании дерева в системах обогрева пола необходимо соблюдать осторожность, чтобы не «ударить» деревянный пол. Ламинат гораздо более устойчив к перепадам температуры и в результате не деформируется и не меняет форму при более высоких температурах.

5 вещей, которые вам нужно знать о напольном отоплении

Узнайте все, что вам нужно знать при выборе напольного отопления для вашего дома.

Скачать бесплатное руководство

Укладка ламината с подогревом пола

Половые доски из ламината можно легко уложить поверх системы подогрева пола. Как и в случае с деревянными половицами, половые доски из ламината сконструированы таким образом, чтобы их можно было максимально легко установить.

Наличие компенсационного зазора при укладке

Наличие компенсационного зазора по краю ламината устраняет риск «коробления» из-за повышения влажности или температуры в помещении. Компенсационного зазора в 15 мм обычно достаточно для учета расширения, и он обычно скрыт плинтусом.

Способы крепления ламинированных полов

Клей

Клей можно использовать для создания прочного соединения между ламинированными плитами и бетонной стяжкой. Рекомендуется проконсультироваться с вашим поставщиком напольных покрытий, чтобы узнать, какие типы клея подходят для выбранного вами напольного покрытия.

Плавающий

«Плавающий» ламинированный пол включает в себя соединение досок и укладку их на подложку и черновой пол без клея или дополнительной фиксации. Это распространенный вариант экономии времени и труда в процессе укладки, а также придает ламинатным плитам большую гибкость для адаптации к изменениям температуры и влажности.

Полы с подогревом и ламинат – на что обратить внимание.

Максимальная температура

Хотя ламинат можно использовать как с электрическим, так и с водяным подогревом пола, рекомендуемая максимальная температура, до которой следует нагревать пол, составляет 27°C, чтобы не повредить ламинат. Датчик температуры пола — это лучший способ контролировать температуру пола, и Nu-Heat предлагает его в качестве стандарта при использовании напольных покрытий, чувствительных к температуре.

Толщина ламината

Более толстые ламинатные плиты будут влиять на теплопередачу, замедляя ее, а не проводя тепло в помещение. При использовании ламината с подогревом рекомендуется, чтобы его толщина не превышала 18 мм, чтобы максимизировать теплопередачу.

Прогрев пола в первый раз

Как и в случае всех типов напольных покрытий, первый медленный прогрев вашей системы UFH является лучшим способом запуска системы. Повышение температуры системы теплого пола на 5 градусов в сутки, до нужной температуры.

Если у вас есть какие-либо вопросы по установке системы теплого пола с ламинатом, пожалуйста, свяжитесь с нами.

Деревянные полы с UFH

Подходит ли деревянный пол для подогрева пола? Да, это так! Вот почему инженерная древесина так популярна.
