Смесительные узлы для теплого пола

Содержание

1. Сущность смесительного узла для теплого пола
2. Насосно-смесительный узел (НСУ)
3. Основные схемы узлов подмеса
4. Цена смесительных узлов
5. Каким образом можно своими руками соорудить смесительный узел
6. Схема подключения
7. Тонкости монтажа
8. Уличные температурные датчики(метеодатчики)

Пол с подогревом давно не представляет собой предмет роскоши. Данная система низкотемпературна, по этой причине узел — это незаменимая часть данной конструкции.

Сущность смесительного узла для теплого пола

Модуль подмеса — это устройство, которое контролирует понижение температуры теплоносителя. Применяется она исключительно для водного типа конструкций.

Смесительный узел включает в себя регулирующий клапан и циркуляционного насоса. Клапан требуется для контроля количества поступаемой горячей воды. Следует так же уточнить, горячая вода и более холодная вода смешиваются именно в нем. В тот момент, когда температура становится выше установленной, отмыкается клапан и происходит смешение холодной воды с горячей.

Температура поверхности располагается я в пределах 20-27°C (в том случае, если основное отопление перекладывается на радиаторы). Если система теплого пола используется для обогрева всей квартиры, её верхний предел определяется санитарными нормами: 31°.

Если котельная установка нагревает воду не исключительно для горизонтальных поверхностей, то коммутация смесителей необходима.

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

• поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
• балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

• Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
• Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Основные схемы узлов подмеса

Подобные схемы необходимы для того, чтобы собрать узел подмеса своими руками.

Номинальная S 20-25 метров в квадрате. Ручная регулировка температуры.

6 — соединители устанавливаются при подключении к радиаторы трубам

10 — соединение трубы от нагревательного котла

11 — из контура

Те же условия, но автоматический тип регулировки

Площадь 60 метров в квадрате. Регулировка автомат.

3 — подача воды

12 — место монтировки контуров

клапан направить «+» в направлении котла.

Цена смесительных узлов

Средние расценки самых популярных марок. (Актуальность конец 2015 года)

Каким образом можно своими руками соорудить смесительный узел

Перед установкой тщательно изучите инструкцию

Советы профессионалов:

• Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
• Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
• Не упускать из виду данные температуры теплоносителя при покупке контурных труб
• Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
• Балансировочный вентиль закроется при если установить границы максимального уровня температуры
• На элекродеталях устройства недопустимо попадание любой жидкости
• в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.

Схема подключения

Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)

Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.

Тонкости монтажа

• Любой смесительный узел должен доходить до основания теплого пола.
• Допускается и лево и правосторонняя коммутация.
• В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
• Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.

Уличные температурные датчики(метеодатчики)

Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.

Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.

Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.

Смесительный узел для теплого пола: установка своими руками

Содержание

1. Предназначение смесительных узлов
2. Особенности применения
3. Принцип действия
4. Комплектующие детали
5. Циркуляционный насос
6. Блок коллектора
7. Термостат
8. Балансировочный клапан
9. Монтаж смесительного узла
10. Место расположения
11. Особенности установки коллектора
12. Настройка приборов управления

Узел подмеса для тёплого пола необходим для регулировки температурного режима водяного тёплого пола. На первый взгляд вся система, включающая различные тепловые реле, переходники и клапана, выглядит для дилетанта довольно пугающе.

Однако, создать смесительные узлы в помещениях, снабжённых подобными системами обогрева, можно своими руками, не привлекая для этого специалистов-сантехников. В данной статье постараемся разобраться, как сделать самодельный смесительный узел для тёплого пола в частном доме с автономным отоплением.

Предназначение смесительных узлов

Узел смешения для тёплого пола необходим в том случае, если его питание производится от общедомовой отопительной системы. Это может быть как отопительная система центрального водоснабжения многоквартирного здания, так и система автономного отопления частного дома.

Узел смешения

Если же схема подключения для водяного отопления подразумевает наличие индивидуального теплогенератора, то монтаж смесительного узла тёплого пола будет излишним.

Наиболее распространённая область их применения – частный дом с индивидуальным водяным отоплением. В таблице показана максимальная температура для различных зон жилого помещения.

Несмотря на то, что максимальная температура теплых полов, согласно нормативам эксплуатации жилых помещений, не должна превышать 35ºС, фактическая температура на выходе отопительного котла может превышать 90 ºС.

Учитывая все энергопотери нагревательных элементов, расположенных в жилых помещениях, теплоноситель имеет температуру порядка 60 градусов. Такая температура является вполне приемлемой для настенных отопительных радиаторов, но для тёплых полов подобный температурный режим будет совершенно неподходящим.

Особенности применения

Теплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

Способы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

При установке максимального показателя температуры на термостате следует принимать во внимание характер напольного покрытия. Если полы в помещении застелены ламинатом, паркетом или коврами, это может значительно уменьшить теплоотдачу. В данном случае порог максимальной температуры нужно будет поднять до 40 – 55 ºС.

Принцип действия

Смесительный узел для тёплого пола предназначен для регулировки температуры теплоносителя в системе нагревательных элементов (труб). Происходит это следующим образом:

1. Разогретый теплоноситель (вода, антифриз, масло и т. д.) из водогрейного котла поступает в систему отопления.
2. Доходя до распределительного коллектора, она останавливается клапаном.
3. В случае, если температура теплоносителя не превышает максимальные установленные показатели, теплоноситель продолжает движение по системе.
4. В случае превышения допустимой нормы, термостат открывает клапан, и горячий теплоноситель из подающей ветки отопительной системы смешивается с уже охлаждёнными обратной ветки. Смешивание происходит до достижения приемлемой температуры, после чего клапан закрывается.

Комплектующие детали

Насосно-смесительный узел для теплового пола состоит из нескольких деталей, позволяющих при необходимости подмешивать холодную жидкость систему обогрева.

Циркуляционный насос

Циркуляционный насос

Он предназначается для создания давления в системе и перемещения теплоносителя в трубах. Также с помощью насоса производится принудительное смешивание холодного и горячего теплоносителей в коллекторе.

Блок коллектора

Основная часть коллекторной системы, включающая собранные в один блок отводы для всех необходимых приборов. Каждый блок рассчитан на определённое количество отопительных контуров – от 2-х и более.

В магазине сантехники можно приобрести готовое к установке устройство или изготовить своими руками. Для этого берётся кусок водопроводной трубы, который глушится с одной стороны. Далее на трубу приваривается несколько отводов – по два на каждый отопительный контур.

Принцип работы циркуляционного насоса

Но, как показывает практика, намного проще приобрести коллекторный блок в магазине, чем пытаться сделать его самому.

Термостат

Термостат имеет двух- или трехходовой клапан

Термостат служит для поступления горячей воды в коллектор при понижении температуры в нагревательных элементах ниже установленной границы. Клапан термостата может быть 2-х или 3-х ходовым.

2-х ходовый клапан обеспечивает подачу в обогревающий контур пола жидкости из обратного контура, а при необходимости поднимает рабочую температуру теплоносителя и добавляет в неё горячую воду из подающего контура. Такой клапан обладает небольшой пропускной способностью, поэтому изменение температуры воды в трубах водяного пола происходит постепенно.

3-х ходовый клапан совмещает в себе одновременно со смесителем и функции байпаса. Поэтому при его установке использовать дополнительный балансировочный клапан давления не нужно. Часто такой клапан имеет сервоприводы для управления термостатами и контроллерами. Также 3-х ходовый клапан может работать в комплексе с погода зависимыми датчиками — в случае похолодания клапан автоматически увеличивает подачу воды в питающий контур. О том, как можно регулировать температуру нагрева без смесителя, смотрите в этом видео:

В частном доме целесообразно применять 2-х ходовый клапан. Он способен обеспечить нормальную работу контура смесительного коллектора для дома с общей площадью помещений до 200 кв. м. При этом его стоимость существенно ниже, чем у 3-х ходового клапана.

Балансировочный клапан

Устройство балансировочного клапана

Балансировочный клапан предназначен для сброса излишков теплоносителя из подающего контура в обратный в случае превышения давления в коллекторе подмеса тёплого пола.

Кроме перечисленных деталей схема смесительного узла тёплого пола может включать фильтры, термометр, манометр, клапаны для сброса воздуха и иные дополнительные приборы контроля и управления.

Монтаж смесительного узла

Установка смесительного узла тёплого пола не представляет большой сложности. Для этого можно использовать одну из нескольких схем подключения. Все подробности сборки смотрите в этом видео:

Место расположения

Оптимально установить коллектор между нагревательным котлом и теплым полом

Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:

• Непосредственно в помещении, оборудованном системой водяных полов.
• В котельной, в любой удобной для этого точке.
• В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.

Особенности установки коллектора

Не забудьте заземлить все электроприборы

Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:

• клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
• все электрические приборы, входящие в состав узла, должны быть заземлены;
• следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.

Собранный коллектор подмеса следует соединить с трубами подачи и обратки, согласно выбранной вами схемы монтажа. Если же вы не сильны в сантехнике или же не имеете возможности лично собирать смесительный узел из отдельных деталей, можно приобрести уже готовый узел в различных комплектациях.

В этом случае вам останется лишь подключить его к отопительной системе. Подробнее о настройке автоматического терморегулятора смотрите в этом видео:

После того, как вы оснастили свой дом узлом регулировки теплоносителя, следует осуществить его подключение к электропитанию и настройку приборов.

Настройка приборов управления

Составные части системы отопления

Настройка смесительного узла производится в несколько этапов.

1. Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
2. Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
3. Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе — за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
4. Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
5. Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.

Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.

схема подключения трехходового смесительного клапана, фото, видео

Если еще совсем недавно для многих из нас были диковинкой системы «теплый пол», то сейчас мало кого можно ими удивить. Применяются совместно с центральным отоплением в виде дополнительного обогрева или без него, применяются на все помещение или только в отдельные помещения, например, в ванную комнату.

Эти системы считаются низкотемпературными, тогда как обычное радиаторное отопление считается высокотемпературным.

Коллектор теплых полов

Для чего нужен смесительный узел?

Если для обычного отопления с батареями требуется температура 80-90 градусов, то для теплого пола она должна быть ниже, 30-40 градусов, чтобы по полу было комфортно ходить без риска ожога. Именно с помощью смесительного узла для теплого пола можно получить благоприятные условия для полноценной работы невидимых нагревательных элементов.

Смесительная группа для теплого пола является ключевым компонентом водонагревательных устройств.

Системы данного типа позволяют подключить коллекторный блок, обеспечивающий необходимое сочетание воды разной температуры для получения благоприятных условий в помещении. Но не исключено использование такого устройства в качестве самостоятельного устройства управления.

Трубопровод оборудован малогабаритным насосом, которым осуществляется принудительная циркуляция источника тепла по контуру. Эти устройства имеют подающие клапаны с двумя или тремя ходами. Они необходимы для получения постоянной добавки холодной жидкости из циркуляции в теплоноситель.

Устройство водяного теплого пола в бетонную стяжку

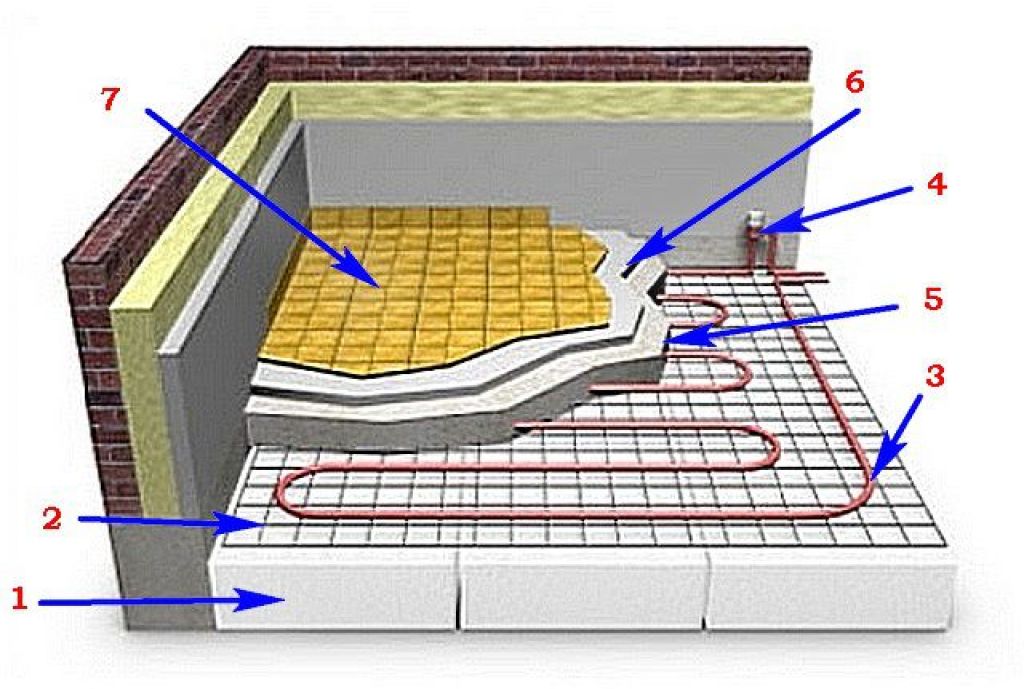

Процесс устройства водяного теплого пола со стяжкой:

Очистка и выравнивание поверхности После очистки проверьте поверхность основания на перепады по высоте.

Если разница не превышает 1 см, можно приступать к укладке пола. Если разница составляет 2 см и более, нужно выровнять поверхность. Лучше всего для этого подходит наливной пол.

Как сделать наливной черновой пол, мы писали в предыдущих статьях.

• Гидроизоляция. Укладывается гидроизоляционная пленка для того, чтобы защитить теплоноситель от возможного попадания влаги снизу.
• Кромочная изоляция. По периметру стен укладывается демпферная лента и крепится на всю высоту будущего пола.
• Теплоизоляция. Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
• Армирование. Желательно купить армирующую сетку с ячейками 15-20 см: поверх них легко уложить трубу водяного теплого пола.

Многие делают армирование до укладки труб водяного пола, но желательно сделать это после, так как в этом случае армирование будет равномерно распределять нагрузку на трубы.

Укладка водяного теплого пола. Сначала подсоединяем трубу к выходу подающего коллектора.

Если вы делаете теплый пол как единственный источник отопления, то трубу укладывайте с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол является вспомогательной системой отопления, то шаг укладки может быть до 30 см, но не более. Крепление трубы к сетке производится очень легко специальными клипсами (шаг креплений около 1 метра), но жестко крепить не нужно: труба может немного расшириться от нагрева.

Также можно крепить трубы с помощью фиксирующих планок (треков) или шнуров. Если установка идет до арматуры, то для крепления к основанию предусмотрены специальные клипсы. Если вы укладываете пол в виде улитки, не забудьте перевернуть.

Оптимальная длина трубы для одного контура 70-80 м. Если этой длины недостаточно для одной комнаты, разделите площадь на 2 контура. Для помещения площадью 10 м2 при шаге между трубами 15 см длина трубы составит 67 м (как раз оптимальный вариант).

После укладки трубы на всю длину, подсоединяем ее к выходу приемного коллектора.

Функциональная проверка. После того, как установлена ​​система водяного теплого пола, ее необходимо включить на несколько часов, чтобы обеспечить качество монтажа. Давление должно уменьшаться примерно на 0,03 МПа в час, при этом температура воды должна оставаться прежней.

Заливка стяжки. Толщина стяжки водяного теплого пола должна быть на 2-3 см выше труб или арматуры. Мы писали в одной из предыдущих статей, как сделать мокрую стяжку.

Когда стяжка высохнет (1 месяц), приступайте к монтажу звукоизоляции и покрытия. Не включайте теплый пол до полного схватывания стяжки: принудительно сушить стяжку нельзя – она треснет.

Преимущества смесителей

Внутреннее оборудование, которое имеет смесительный узел для теплых полов, имеет перечень преимуществ, которые делают этот агрегат производительным и востребованным. К его основным преимуществам относятся:

1. Эконом. В отличие от электрических скрытых обогревателей, водонагреватели со смесителем для теплого пола позволяют экономить до 60% электроэнергии.
2. Безопасность. Люди часто забывают, насколько высока температура нагревательного элемента, что приводит к сильным ожогам. Использование специального термосмесителя позволяет предотвратить подобные ситуации и обезопасить себя от опасности.
3. Долгий срок службы. Установка такого нагревательного блока очень выгодна по сравнению с другими устройствами с аналогичными функциями. А если его уложить по всем правилам, то он прослужит более 50 лет. Охлаждающая жидкость подвержена износу, но производитель отмечает, что срок ее службы составляет не менее 50 лет.
4. Чистота. Уход за невидимым блоком не сложен и не требует особых усилий. Кроме того, благодаря тому, что покрытие постоянно нагревается, оно очень быстро сохнет, что исключает риск появления грибка и плесени.
5. Контроль температуры окружающей среды — система оснащена статическим термоклапаном, соединенным с регулятором. Это означает, что вы можете регулировать уровень нагрева с учетом изменения температурных показателей на улице.
6. Наличие механического управления, при котором узел теплого пола регулируется самостоятельно.
7. Применение режима ограничения. Это позволяет установить подходящую комнатную температуру. Например, вы устанавливаете с помощью термостата определенную температуру, при достижении которой система будет поддерживать ее на этом уровне, не допуская перегрева или охлаждения теплоносителя.

Устройство водяного теплого пола на пенополистирольных матах

Отличается от предыдущего отсутствием стяжки и утеплителя (которым является сам пенополистирольный мат). По всей площади мата на равном расстоянии друг от друга имеются бугорки, между которыми уложена труба. После укладки труб маты заливают стяжкой, затем укладывают звукоизоляционный материал и напольное покрытие.

Также укладку можно производить на пенополистирольные плиты.

Но перед этим необходимо создать схему укладки, так как по ней вы будете укладывать плиты. Плиты имеют пазы, в которые уложены алюминиевые пластины (для отопления), в которые уже уложены и закреплены трубы. После укладки и проверки работоспособности водяного теплого пола на него укладывают звукоизоляцию и покрытие.

Типы коллекторов и их особенности

Работа типа №1 основана на трехходовом клапане для теплого пола, задачей которого является объединение нового источника тепла от котла отопления с отработанным охлаждаемым .

Дроссели оснащены сервоприводом, с помощью которого осуществляется управление термостатом и погодными датчиками. Этот тип является наиболее оптимальным, но в то же время он имеет некоторые недостатки.

В первую очередь хотелось бы выделить ситуацию, когда клапан при оповещении термостата может полностью открыться и пустить в трубопровод большое количество горячей жидкости, температура которой колеблется в пределах 90 градусов.

Резкий скачок источника тепла может вызвать разрыв теплоносителя, так как давление в нем становится слишком высоким. Еще одним недостатком этого метода регулирования является высокая пропускная способность. Это сложная задача, потому что любое изменение температуры может повлиять на подогрев пола.

Даже при наличии недостатков скрытый обогрев с устройством такого типа считается незаменимым помощником в обогреве помещений с большой площадью.

Вид №2 оснащен двухходовым регулирующим клапаном. В отличие от предыдущего варианта, совмещение источника тепла производится не по сигналу термостата, а в постоянном режиме, что предотвращает риск повышения установленного температурного режима пола.

Кроме того, термостатический 2-ходовой клапан имеет небольшую пропускную способность, что позволяет равномерно и стабильно регулировать температурный режим. Но при этом специалисты не советуют устанавливать невидимые отопительные приборы, оснащенные такой системой, в помещениях площадью более 200 м2.

Как работает автоматика?

Термостатический трехходовой клапан для теплого пола подключается перед коллектором. На датчике задается определенный температурный режим нагрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, имеющего температуру теплоносителя, поступающего в магистраль. Энергия передается жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. Закрывает выход горячей трубы и открывает выход обратного контура.
4. Охлажденный теплоноситель поступает в камеру трехходового смесителя, где соединяется с горячей водой из котла. Процесс смешения может происходить по Т-образной схеме: поток горячего и холодного теплоносителя поступает в термостатический смесительный клапан симметрично с обеих сторон. Жидкость выходит в основную магистраль под углом 900. В Г-образной схеме горячая вода поступает в смесительную камеру сбоку.
5. Температура теплоносителя снижается. Он входит в линию пола охлажденным. Режим нагрева стремится достичь установленной скорости.
6. При понижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямлен, перекрыт выход холодной воды, которая идет через обратку. Горячий теплоноситель снова поступает в магистраль.

При использовании сервоприводов к смесительному клапану для теплого пола подключается устройство, работающее от сети. Датчик нагревается, замыкает электрическую цепь. Пластина нагревается, что в свою очередь передает тепло теплоносителю. Он расширяется, давит на шток, что заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления меняет режим работы в течение 3 минут. Если в качестве автомата использовать термоголовку, то на нагрев жидкости в термостате потребуется до 15 минут.

Принцип работы двухходового клапана для теплого пола несколько иной. При повышении температуры в магистрали термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полностью перекрывает выход для горячей воды. Охлажденный теплоноситель из обратки возвращается в контур пола.

Коллектор распределительный

Коллектор – одна из важных частей системы отопления, отвечающая за регулировку режима работы ТЭНа. Основная задача этого устройства – распределить источник тепла по трубопроводу.

А чтобы получить полноценную и продуктивную работу коллектора, нужно оснастить его термоклапанами и расходомером. Если вы прибегнете к помощи специалистов, которые самостоятельно установят смесительный узел для теплого пола valtec, они подберут все необходимые комплектующие для установки коллекторного блока.

Этапы установки

Все мероприятия по подключению такого устройства должны выполняться специалистами. Кроме того, многие компании, торгующие смесительными узлами и системами теплого пола, а также смесью для стяжки теплого пола в Москве, предлагают свои услуги по монтажу, давая долгосрочную гарантию.

Но если вы решили самостоятельно подключить смесительный теплый пол или просто интересуетесь, как его правильно подключить, то наша информация будет вам полезна.

Итак, все работы разбиты на 5 этапов:

1. Определено место для коллектора и подведены трубы подачи и обратки.
2. Подключаются вентили и коллектор теплого пола, после чего проводится подготовка к монтажу контура.
3. Установлены все соединительные датчики температуры и давления.
4. Затем своими руками настраивается смесительный узел для теплого пола и производится несколько тестовых пусков для проверки правильности работы устройства и всей системы.
5. Система проверена на герметичность. При отсутствии протечек и правильной работе установка считается завершенной.

выводы

Смесительный клапан является основным элементом системы управления теплым полом, который непосредственно влияет на потоки горячего и охлажденного теплоносителя и поддерживает рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от него зависит качество и точность регулирования режима работы теплого пола.

Важность и значимость устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением отопления дома.

На сегодняшний день среди систем, применяемых для обогрева жилых помещений, значительное место отводится теплым полам. По сложности конструкции и способу монтажа теплый пол сложно назвать простым и доступным вариантом обогрева. Эффективность — другое дело. Использование теплых полов для отопления обеспечивает максимально комфортный температурный баланс в жилых помещениях. Сравнивая характеристики водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают как с точки зрения эффективности, так и эстетики. Единственным препятствием, не позволяющим шире использовать трубы отопительного водопровода для теплого пола, является значительная разница в температуре теплоносителя.

Автономная котельная или система центрального отопления обеспечивает подачу воды для отопления с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в трубах отопления водяного контура 35- 55 0 С. Как в такой ситуации получить воду для теплого пола необходимой температуры? Смесительный клапан для теплого пола успешно справляется с этой задачей. Устройство смешивает горячую и холодную воду, циркулирующую в системе, т.е. подготавливает теплоноситель к последующей подаче в трубопровод вашего этажа. Что такое смесительные клапаны и в чем заключается их работа, мы рассмотрим все существующие модели и варианты установки.

8 Заблуждения о теплых полах

То, что неизвестно, часто понимается неправильно. И существует множество неправильных представлений о том, что такое теплый пол и как он работает. Пришло время установить рекорд раз и навсегда. Мы покажем вам, как работает эта устойчивая и экономичная система и почему она станет отличным выбором для вашего дома.

Типы напольного отопления

Прежде чем мы углубимся в мифы, давайте сначала рассмотрим различные типы теплых полов.

В настоящее время существует два типа систем напольного отопления: электрические системы и гидравлические системы , работающие на горячей воде. Гидравлическая система также поставляется в двух различных инфраструктурах, известных как сухая система и мокрая система , и разница между ними заключается в том, как установлены трубы

Для водяных систем трубы находятся в стяжке, а в в сухих системах трубы проложены в половицах и служат проводником тепла. Вы обычно найдете «мокрый» гидравлический вариант с новыми строительными проектами, в то время как сухая версия и электрические системы лучше всего подходят для ремонта.

Теперь, когда вы немного знакомы с технической стороной напольного отопления, пришло время разобраться в заблуждениях, связанных с ним.

Миф 1: теплые полы намного дороже, чем радиаторы

Это правда, что цена установки теплых полов на 30% выше, чем у традиционных радиаторов. Но теплые полы — это инвестиции, которые окупаются в долгосрочной перспективе. Поскольку система более энергоэффективна и требует меньше обслуживания, пользователи обнаружат, что их счета за электроэнергию и общие затраты на систему намного ниже, чем у традиционных радиаторов.

Миф 2: дом с теплыми полами никогда не согреется

Несмотря на то, что теплые полы не производят столько тепла, сколько обычные радиаторы, они производят достаточно тепла, чтобы создать комфортные условия. Система работает так, чтобы равномерно распределять тепло по всей поверхности пола, поэтому температура в помещении может достигать 25°C. Домовладельцы могут даже установить термостат на пару градусов ниже и быть уверенными, что они не теряют тепло.

Миф 3: пол с подогревом технически является электрическим отоплением

Конечно, электрический подогрев пола работает на электричестве, но гидравлическая система работает на горячей воде и центральном отоплении. Также есть возможность подключить систему «теплый пол» к тепловому насосу. Хотя тепловой насос требует немного электроэнергии, он также использует возобновляемые источники энергии. Поскольку полы с подогревом работают при постоянной низкой температуре, идеальным выбором будет добавление к вашей системе теплового насоса.

Миф 4: теплые полы нагревают дом дольше, поэтому температура никогда не остается постоянной

В то время как электрический подогрев пола работает почти так же быстро, как радиаторы, гидравлические системы реагируют немного медленнее. Но это не значит, что вам нужно страдать от низких температур. Важно понять, как настроить систему, чтобы она наилучшим образом соответствовала вашему образу жизни и поддерживала комфортную температуру внутри. Например, если у вас есть гидравлическая система, вы можете изменить настройки, чтобы температура в помещении падала всего на три градуса ночью.

Миф 5: теплые полы устанавливаются только в пол

Это может показаться немного неожиданным, но вы действительно можете установить пол с подогревом за пределами пола. Вы также можете установить его в стены или потолок, чтобы обогревать помещения еще быстрее. В целом, теплый пол не занимает лишнего места, поэтому его можно прекрасно интегрировать в любой современный интерьер.

Миф 6: от полов с подогревом отекают ноги

В первые дни существования полов с подогревом температура в помещении могла подниматься выше 35°C, и в этом случае ноги могли отекать. Но с нынешними системами такие ситуации больше не случаются, особенно если ваш дом хорошо изолирован. На самом деле совмещение теплого пола с тепловым насосом позволяет системе обеспечить охлаждение, что является плюсом в жаркие летние месяцы.

Миф 7: полы с подогревом вредны для здоровья

Полы с подогревом препятствуют циркуляции частиц пыли, которые могут вызвать аллергию или болезни. Домовладельцы также могут воспользоваться более высокой влажностью и более здоровой окружающей средой, свободной от пылевых клещей и плесени, что особенно полезно для людей, страдающих аллергией или респираторными заболеваниями.
