Как смонтировать водяной теплый пол без стяжки

В многоквартирных домах чаще используется кабельный или инфракрасный теплый пол из-за сложностей подключения системы водяного теплого пола к системе централизованного водоснабжения. А вот в частных домах водяной подогрев полов очень популярен, это максимально безопасное и достаточно экономичное решение.

Обычно систему труб, по которым циркулирует теплоноситель, монтируют к черновому основанию и заливают стяжкой. Она способствует более равномерному распределению тепла. Но не всегда возможна заливка бетона, в этом случае водяной теплый пол монтируют без стяжки, настильным (сухим) способом.

Преимущества монтажа теплого пола без стяжки

Монтаж водяного теплого пола в стяжку невозможен в таких ситуациях:

  • Черновое основание не монолитное, со щелями, сквозь которые будет просачиваться бетонный раствор
  • Основание нельзя подвергать значительным нагрузкам, вес слоя бетона оно не выдержит
  • Потолки низкие, а стяжка значительно поднимет уровень пола
  • Отсутствуют условия для замеса или доставки готового бетонного раствора в помещение

Сухой монтаж водяного теплого пола обладает такими преимуществами:

  • Предъявляются минимальные требования к основанию
  • Готовая конструкция обладает небольшим весом и высотой
  • Можно приступать к дальнейшим работам, не дожидаясь вызревания стяжки
  • Облегчается доступ к трубам для проведения ремонтных работ
  • Меньше трудозатраты и затраты материалов
  • Отсутствуют мокрые процессы, сопровождающиеся образованием загрязнений

Варианты монтажа водяного теплого пола без стяжки

Существуют 2 варианта укладки водяного теплого пола настильным методом, без последующей заливки стяжкой:

  • На полистирольные плиты специальной конструкции
  • На деревянный настил из готовых модулей или реек

Полистирол обычно настилается на сплошное основание, а деревянный настил используются в деревянных домах с лагами. Специальные модули из древесной плиты с пазами под трубы более удобны, их можно устанавливать непосредственно на лаги. Реечный способ требует более значительных затрат труда и времени, поскольку под настил необходим черновой пол, и приходится крепить к основанию большое количество реек.

Помимо полистирольных плит, деревянных модулей или реек под теплый пол необходимо укладывать металлические пластины, благодаря которым тепло от труб будет равномерно распределяться по всей площади.

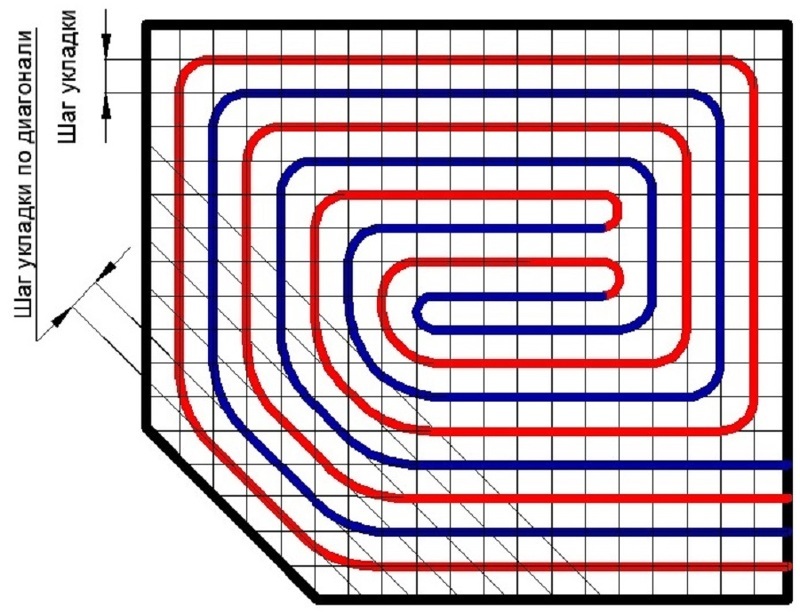

Укладка труб производится в соответствии с заранее разработанной монтажной схемой. Выбирать элементы настила и монтировать его тоже необходимо с учетом этой схемы. Полистирольные плиты и деревянные модули бывают прямыми и поворотными, с разным шагом пазов под трубы. Независимо от применяемой системы перед началом монтажа настила стена над полом по периметру оклеивается демпферной лентой.

Полистирольная система

Полистирольные плиты под укладку водяного теплого пола сухим способом обычно имеют толщину 30 мм. Как правило, для дополнительной теплоизоляции основания и поднятия уровня пола под них укладывается слой плитного утеплителя нужной толщины либо напыляется жидкий пенополиуретан. Основание под укладку плит не должно иметь дефектов, неровностей, также его необходимо очистить от мусора.

Монтаж осуществляется в такой последовательности:

  1. На подготовленное основание согласно плану раскладки укладываются плиты, соединяясь между собой специальными замками
  2. В соответствующие места плит укладываются и фиксируются путем прижимания металлические распределительные пластины. Конструкция плит обеспечивает их надежную фиксацию без крепежа
  3. В пазы плит вкладываются и вдавливаются ногой трубы водяного теплого пола
  4. Производится испытание системы
  5. В случае нормального функционирования в зависимости от финишного покрытия сверху укладывается упругая подложка или жесткий настил из листовых материалов (фанеры, ДСП, ГВЛ) поверх слоя плотной полиэтиленовой пленки

Подложка между теплым полом и финишным покрытием не должна препятствовать поступлению тепла от труб вверх, так что нужно выбирать тонкий и плотный материал с небольшим сопротивлением теплопередаче. Читайте подробнее о выборе подложки для теплого пола.

Деревянная система

Перед началом монтажа водяного теплого пола на старые лаги необходимо произвести их тщательную ревизию, закрепить расшатанные, заменить прогнившие. Рекомендуется закрыть лаги слоем гидроизоляции, а между ними уложить плитный утеплитель.

В состав модульной деревянной системы входит все необходимое:

  • Плиты с бороздками для фиксации распределительных пластин
  • Металлические пластины с пазами под трубы
  • Сами трубы
  • Крепления

Прямые и поворотные модули монтируются на лаги по схеме. Поскольку древесина подвержена тепловому расширению, между соседними модулями должен оставаться зазор.

Монтаж реечного настила сложнее, но обходится дешевле, металлические распределительные пластины можно заменить алюминиевой фольгой. Предварительно поверх лаг нужно выполнить черновое покрытие, можно использовать старое, если оно прочное, ровное, без шатающихся элементов.

К черновому покрытию фиксируются саморезами рейки-направляющие. Их располагают в соответствии с планом монтажа труб, расстояние между направляющими должно быть таким, чтоб в просвет свободно легла труба и отсутствовала угроза ее деформации при тепловом расширении деревянных реек. В местах изгиба труб соприкасающиеся с ними углы реек необходимо слегка скруглить.

Поверх реек укладывается алюминиевая фольга толщиной от 50 мкм, в местах зазоров между направляющими ее нужно плавно вдавливать, чтоб получались округлые желобки под трубы. После окончательной укладки и формирования пазов фольга в нескольких точках крепится к рейкам степлером. Можно вместо фольги использовать готовые металлические пластины подходящего размера, они крепятся саморезами.

В пазы укладываются и вдавливаются трубы. Дальнейший порядок действий такой же, как при монтаже полистирольной системы. Водяной теплый пол подключается, опрессовывается, испытывается, после успешных испытаний можно переходить к укладке подходящей подложки и финишного покрытия.

Существует промежуточный вариант между модульной и реечной системой. Берется обрезная доска достаточной толщины, по ширине равная шагу укладки труб, и в ней выбирается четверть по размерам пазов. В местах изгибов труб с помощью фрезы делаются поперечные выемки, обеспечивающие их поворот. Такие доски монтируются саморезами непосредственно к лагам, они не требуют черновой основы и обходятся дешевле модульной системы.

Видео

Итог

Монтаж водяных теплых полов сухим способом, без стяжки, можно осуществлять на любое основание. Отсутствие мокрых процессов, минимизация нагрузки на основание, возможность осуществить монтаж за пару дней – основные преимущества такого решения.

При монтаже водяных теплых полов без стяжки необходима надежная фиксация труб к черновому основанию и обеспечение равномерного распределения тепла. Поэтому используются специальные системы – полистирольные или деревянные модули с пазами и металлические распределительные пластины. Возможна также самостоятельная сборка системы направляющих из деревянных реек или досок с заменой металлических пластин фольгой.

Водяной теплый пол в квартире

Хорошая ли это идея, использовать водяной тёплый пол в квартире? До недавнего времени единственной альтернативой им было традиционное радиаторное отопление. Сейчас, когда уже разработаны и широко применяются электрические тёплые полы, отопительные устройства с жидкими теплоносителями стали менее популярны. Но все равно пользуются спросом. Поэтому в этой статье мы расскажем о их преимущества и недостатках, а также о том, как сделать водяной теплый пол в квартире.

Плюсы водяных тёплых полов

Главное преимущество — опыт. В жилых помещениях достаточно давно монтируют и эксплуатируют водяные полы. Как следствие, основные технологические моменты отработаны. Кроме того, специалистов по монтажу таких систем достаточно, как и достаточно информацХорошая ли это идея, использовать водяной тёплый пол в квартире? Если задаётесь таким вопросом, читайте нашу новую статью!ии для тех, кто решил самостоятельно установить такую конструкцию у себя дома.

Нынешний уровень развития техники для трубопроводных устройств позволяет существенно упростить монтаж. Как результат, добиться высокого уровня качества соединений можно даже при минимуме необходимых знаний и навыков у исполнителя.

Минусы водяных тёплых полов

Основной минус — стоимость таких отопительных систем. Трубы, набор запорно-уплотнительных приспособлений, терморегуляторы (или термоклапаны) и прочие необходимые элементы конструкции в сумме обойдутся вам отнюдь не дёшево. А ещё может потребоваться котёл для системы автономного отопления, дополнительный циркуляционный насос, измерительные приборы (манометр) для контроля состояния системы.

Второй недостаток — сложность конструкции. Высокий уровень развития техники для трубопроводных систем не отменяет необходимости в навыках их монтажа. При этом как бы качественно не был произведён монтаж, вероятность протечек на стыках всё равно существует.

Общие вопросы монтажа

В качестве трубопровода для системы водяного тёплого пола может использоваться металлопластиковая труба или специальная полиэтиленовая труба. Укладывается она витками в виде спирали либо «змейкой», расстояние между соседними витками необходимо выдерживать примерно 15 см.

В качестве нижней теплоизолирующей прослойки применяется экструдированный пенополистирол максимальной плотности. Можно использовать гладкие плиты или шипованные. Отметим, что сторонников шипованного полистирола среди профессионалов, занимающихся монтажом тёплых полов, откровенно мало. Объясняют это тем, что такие термоизолирующие плиты поглощают слишком много тепла, так как труба оказывается достаточно глубоко утопленной в канавках на плите. К тому же  в таком случае практически невозможно использование теплоотражающего слоя. Как правило, для этого применяются фольгированные полимерные материалы. При их отсутствии существенно возрастают потери тепла из-за непосредственного соприкосновения трубы и термоизоляции.

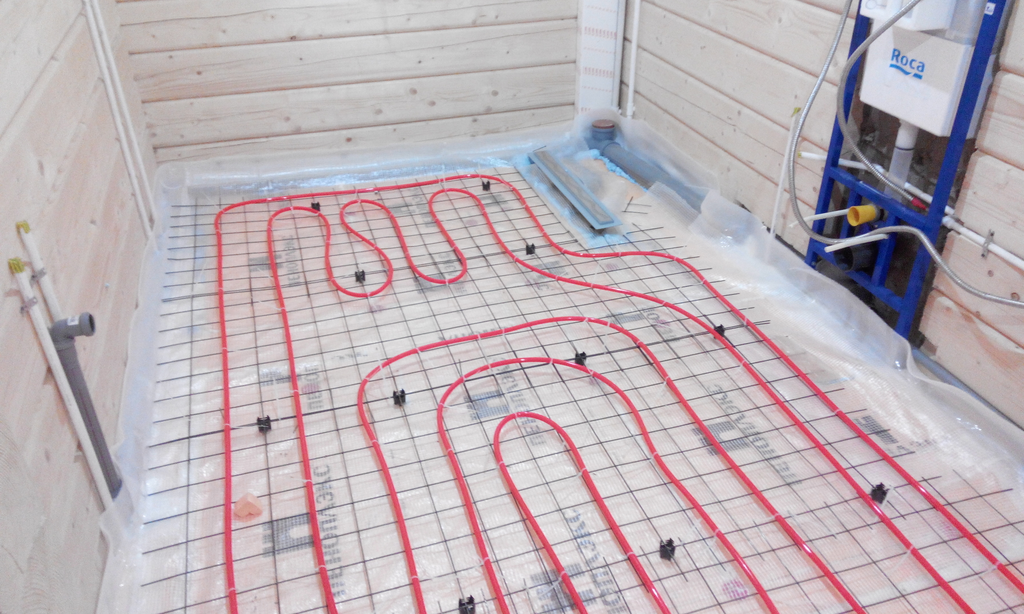

Труба укладывается на арматурную сетку и надёжно закрепляется на сетке, только после этого можно приступать к заливке бетона.

Толщина слоя бетона для заливки полов должна быть не менее 5 см, чтобы конструкция была достаточно прочной, и не должна превышать 8 см, чтобы минимизировать потери тепла.

Теплый пол водяной в квартире от центрального отопления

В данном случае речь идёт о возможности подключения к системам централизованного отопления в многоквартирных домах. Это помогает использовать отопительные системы более рационально. Обогревательные устройства такого типа могут иметь различные конструктивные особенности. Рассмотрим некоторые из них:

1) Сначала рассмотрим лучший вариант для тёплых полов, подключённых к системе центрального отопления. В этом случае радиатор в комнате заменяется теплообменником, как указано на схеме. Жидкий теплоноситель в системе тёплого пола не отбирается из общедомового контура. При этом вы не дестабилизируете общую отопительную систему, и нет необходимости отключать весь стояк в случае каких-либо протечек в тёплом полу. А также есть возможность эффективного регулирования температуры его нагрева.

2) Наиболее простая схема водяных теплых полов в квартире — нерегулируемая система обогрева. Выглядит это так, как показано на рисунке ниже:

Этот вариант исполнения тёплого пола подходит для комнат малой площади. Такие системы характеризует слабая циркуляция теплоносителя (воды). Для их оснащения используют циркуляционные насосы небольшой производительности (в пределах 5 – 10 л/мин), диаметр трубы 16 мм, а общая протяжённость трубопровода не более 70 м. Однако при такой конструкции тёплого пола происходит существенный отбор теплоносителя из общего стояка. Это вредит центральной системе отопления. Кроме того, если ваша квартира подключена в самом начале ветки, то температура тёплого пола может быть на уровне 45°C. Поэтому прибегать к такой схеме подключения не стоит.

3) Чуть более сложная конструктивная система с ручной регулировкой подачи воды. Схематически данный вариант исполнения тёплых полов выглядит таким образом:

В этом случае уровень подачи теплоносителя в трубопровод регулируется балансирующим краном, и повышение температуры тёплого пола достигается увеличением подачи воды. Соответственно, снижение этой температуры происходит при уменьшении её подачи. Минусы конструкции такие же, как у предыдущей схемы. По этой причине её тоже лучше не использовать.

4) Ещё более сложная система с термочувствительным трёхходовым клапаном. Схематически её можно изобразить так:

На данном рисунке 3-ходовой клапан обозначен К2. Его применение в такой схеме позволяет в автоматическом режиме регулировать температурные показатели тёплого пола посредством изменения потока теплоносителя. При этом в точке 3 мы получаем стабильно высокую температуру, не позволяющую охлаждаться воде в общем стояке. Такой вариант конструктивного исполнения тёплого пола позволяет регулировать его температурные показатели. Соответственно, можно добиться комфортных условий в комнате, в которой он установлен. Но остальные проблемы: отъём теплоносителя и вероятный урон центральному отоплению — остаются. Поэтому лучше не использовать такую схему подключения. Вреда от неё может быть больше, чем пользы.

Тёплый пол водяного типа в квартирах и домах с автономным отоплением

Если ваше жильё оборудовано собственной отопительной системой, оснастить комнаты тёплым полом будет сложнее. Отопительные контуры в этом случае укомплектовываются коллекторным распределителем, приборами для контроля давления в сети (манометрами), терморегулирующими устройствами.

В качестве терморегуляторов могут использоваться термостатические клапаны или терморегуляторы с серво-приводами. Конструкция этих устройств в обязательном порядке включает в себя термочувствительные датчики, устанавливаемые в трубопроводы. За счёт изменения их размеров и конфигурации по мере нагревания (или охлаждения) либо увеличивается подача теплоносителя в систему тёплого пола, либо приостанавливается его подача. Практикуются также электронные термостаты, оснащаемые устройствами программирования, что позволяет полностью автоматизировать работу системы отопления.

Теплый пол в квартире. Водяной или электрический

Поскольку в современных условиях продолжают эффективно использоваться оба варианта конструктивного исполнения тёплых полов, то однозначного ответа на вопрос нет. Обе системы имеют свои плюсы и свои определённые недостатки.

Безусловно, электрический тёплый пол обходится дешевле и имеет более простую конструкцию. Отсутствие трубопроводов с обязательными для них запорно-уплотняющими приспособлениями существенно упрощает монтаж и последующую эксплуатацию отопительной системы.

Однако использование электрических тёплых полов предусматривает необходимость обязательного заземления (или зануления) экранирующего слоя нагревательного кабеля. В современных многоквартирных домах редко можно найти исправную заземляющую жилу. Соответственно, использование защитного заземления чаще невозможно. Приходится ограничиваться защитным занулением. В этом смысле водяной тёплый пол мог бы считаться панацеей для квартир. Но если у вас нет технической возможности сделать дополнительную бетонную стяжку (а это поднимет уровень пола на 5 – 8 см выше), то смонтировать такой отопительный контур вы не сможете. В этом случае альтернативой может быть тёплый пол плёночного типа.

Какой вариант конструкции лучше, можно сказать, взвесив все «за» и «против» в каждом конкретном случае.

Для поддержания комфортной температуры в помещении следует уделить время не только конструкции теплого пола, но и выбору терморегулятора. На нашем сайте можно заказать терморегуляторы terneo, гарантия на которые действует 3 года.

Оцените новость:

Поделиться:

Установка систем водяного теплого пола

В этом проекте «Сделай сам» вы узнаете все об установке систем водяного теплого пола и о том, как работают различные системы отопления, на какие типы напольных покрытий можно их укладывать, какие различные типы зональной установки доступны, включая однозонный теплый пол. системы отопления и многозональные системы, как смесительные коллекторы используются для контроля температуры и как они устанавливаются в собственности.

Водяные полы с подогревом или водяные полы с подогревом, как его иногда называют, подходят для всех типов собственности, как жилых, так и коммерческих, и могут быть легко подключены к любому источнику тепла, включая солнечные, а также геотермальные системы отопления, или даже к существующей или новая система центрального отопления.

Теплый пол имеет множество преимуществ по сравнению с более традиционными радиаторами, к которым мы все привыкли, и подходит для всех типов помещений. В этой усадьбе можно обогреть небольшую оранжерею, кухню или ванную комнату или обогреть весь дом.

Существует множество компаний, которые занимаются поставкой и монтажом систем напольного отопления. Большинство компаний поставят все элементы, необходимые для установки в вашем доме, вместе с квалифицированным монтажником, который выполнит работу за вас. Некоторые компании также предлагают наборы для самостоятельной сборки, чтобы вы могли установить их самостоятельно.

Как работает водяной теплый пол

Теплый пол использует лучистое тепло. Это гарантирует, что вы будете чувствовать себя комфортно даже при более низкой температуре воздуха, чем в более традиционной системе конвекционного отопления (настенные радиаторы). При теплых полах обогревается весь пол. Это означает, что независимо от того, где вы находитесь в комнате, температура всегда будет одинаковой.

Водяные полы с подогревом представляют собой серию трубных петель, которые укладываются под поверхность (плитка, ламинат и т. д.). Это эффективно превращает ваш пол в гигантский радиатор!

Трубопровод для работы системы подключается к существующей системе отопления через коллектор. Коллектор обычно расположен в легкодоступном месте на случай, если потребуется техническое обслуживание или ремонт.

Вместо воды высокой температуры (как в настенных радиаторах) можно использовать воду более низкой температуры (обычно около 50°C) из-за того, что поверхность нагрева намного больше и в отличие от обычного источника тепла (настенные радиаторы ) ему не нужно отдавать столько тепла на квадратный метр, чтобы нагреть данное помещение до необходимой температуры. Это имеет довольно много преимуществ, заключающихся в том, что котел становится намного более эффективным, поскольку ему не нужно так сильно нагревать воду, и, в свою очередь, он становится дешевле в эксплуатации и бережнее относится к окружающей среде.

Еще одним преимуществом напольного отопления является то, что в доме нечего выставлять напоказ, кроме комнатного термостата. Нет радиаторов, которые нужно украшать, и нет сложных решений о том, куда поставить мебель, чтобы она не испортилась перед радиатором. Это дает вам полную свободу дизайна. Также это идеальное решение для помещений с высокими потолками.

Существует довольно много различных вариантов и ситуаций, на которые следует обратить внимание, если вы планируете установить пол с подогревом, причем некоторые из них больше подходят для определенных ситуаций/потребностей, чем другие. Ниже вы найдете подборку наиболее распространенных настроек:

Различные установки водяного теплого пола

Однозональная система теплого пола

Теплая вода циркулирует от котла к зональному клапану, который управляется электрически и рассматривается как одна зона отопление, которое подключено к одной и той же системе, например, вы можете иметь UFH в своей гостиной, кухне и столовой в одном контуре, и это будет рассматриваться как одна зона)

Если в настоящее время у вас есть комбинированный котел, работающий в вашей системе отопления вам также потребуется зонировать свои радиаторы, чтобы достичь наилучшего сценария работы

Однако, если у вас есть котел, который также работает и нагревает водонагреватель, он уже должен быть разделен на зоны (1 зона для горячей воды и 1 зона для радиаторов). В этом случае вам нужно будет только отдельно добавить коллектор UFH (теплый пол) с зональным клапаном, что сделает вашу систему 3-зонной.

В этом сценарии, когда вы активируете отопление (или ваш программируемый комнатный термостат включает отопление), вода будет проходить через систему и обогревать заданную площадь пола

Многозональная система теплого пола

Многозональная система работает так же, как и однозонная система, с той лишь разницей, что для вашей системы теплого пола не требуется зональный клапан. Однако вам нужно будет зонировать свой бак с горячей водой и радиаторы.

Вместо зонального клапана должен быть установлен распределительный узел, который затем будет самостоятельно управлять системой теплых полов отдельно от ваших радиаторов и системы горячего водоснабжения

В этой ситуации ваш программируемый термостат/таймер активирует все термостаты напольного отопления, а затем можно будет управлять отдельными комнатами с помощью программируемого комнатного термостата. отопление в любом помещении с функцией. Когда термостат включен, электронный клапан, установленный на верхней части коллектора, открывается и, в свою очередь, также активирует ваш насос и запускает бойлер.

Каждая петля на коллекторе может иметь независимое управление, что, как вы уже догадались, обычно означает 1 петлю на комнату (но иногда это может зависеть от размера комнаты)

Смесительный коллектор

Горячая вода, подаваемая вашим бойлером проходит через приводную головку (клапан), а затем поступает в коллектор напольного отопления, который, в свою очередь, забирает воду из трубопровода напольного отопления. Когда это происходит, холодная вода, которая находится в трубопроводе теплого пола, затем смешивается с горячей водой из котла и затем проходит через насос, а затем через датчик температуры.

Если температура воды, проходящей через датчик температуры, определяется как более высокая, чем температура, установленная датчиком (обычно где-то между 20 и 65 градусами), зональный клапан закроется, а также выключит котел.

Процедура установки водяного теплого пола

Большинство бытовых систем напольного отопления очень просты по своей природе и, в свою очередь, должны быть быстрыми и относительно простыми в установке. Из-за этого уровень навыков, связанных с подгонкой, также должен быть меньше, и, таким образом, это отличный проект DIY!

Почти каждая система должна быть совместима со всеми существующими традиционными системами отопления/котлами/радиаторами и т.д.…. (Пожалуйста, проверьте перед покупкой), и они также должны быть совместимы со всеми известными типами напольных покрытий и напольных покрытий, которые вы ожидаете найти в доме (опять же, пожалуйста, проверьте свои типы напольных покрытий и уточните у поставщика перед покупкой). Системы также должны быть совместимы с геотермальными и солнечными системами отопления.

Каждая поставляемая система напольного отопления должна сопровождаться очень подробной инструкцией по установке, а также информацией о том, как ввести вашу систему в эксплуатацию после ее установки (например, грунтовка и заполнение системы и т. д.).

Если вы выбрали путь «сделай сам» и проложили трубы под полом самостоятельно, а также у вас есть некоторые знания о системах отопления, после прокладки труб вы можете подключиться к существующей системе отопления в коллектор системы под полом. . Все, что вам нужно для этого, — это стандартные приспособления. Если вы проложили трубы, но не чувствуете себя достаточно уверенно, чтобы подключиться к вашей системе отопления, вам нужно будет вызвать сантехника. На это у него уйдет не более нескольких часов.

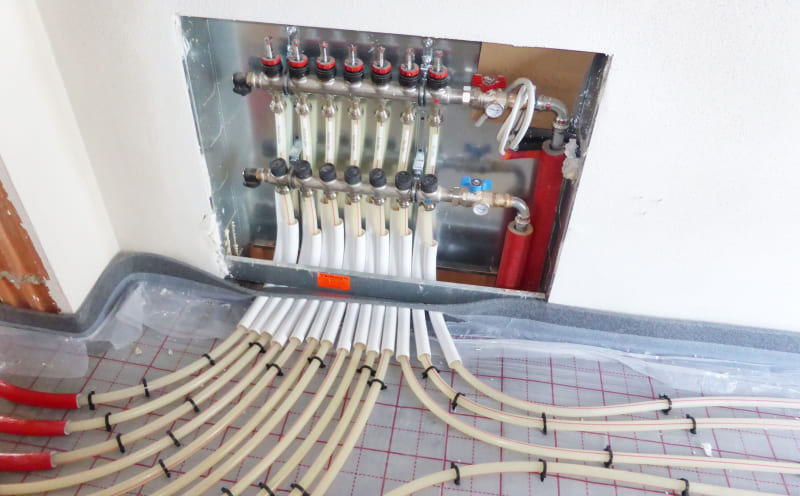

Типовой коллектор водяного теплого пола

Опять же, если вы чувствуете себя достаточно уверенно, после того, как сантехник завершит процесс подключения, вы можете самостоятельно заполнить, прокачать и сбалансировать систему, если нет, вы можете попросить сантехника сделать это за вас. пока он там

После того, как все трубопроводы проложены и подключены к вашей системе, вам теперь нужно будет подключить электрическую часть, например. термостаты и тд…. Если у вас есть какие-либо программируемые контроллеры или зональные клапаны, система теплого пола будет подключена к ним вместе с вашим котлом, так что вы сможете управлять новой системой теплого пола через существующую настройку отопления.

Все электрические соединения выполняются на контроллере коллектора, расположенном над коллектором. Именно здесь ваш электрик должен будет подключить термостаты, используя стандартный 3-жильный и заземляющий кабель. Затем он будет связан с вашим котлом, а также с любыми программируемыми контроллерами и зональными клапанами.

Суть большинства систем напольного отопления заключается в простоте и совместимости. Система должна быть простой в установке, а все детали, необходимые для ее сборки и подключения, должны быть доступны у местных продавцов сантехники

На какие существующие типы напольных покрытий можно укладывать полы с подогревом? №

Водяные полы с подогревом можно укладывать на большое количество поверхностей пола, которые охватывают почти все сценарии, которые вы можете найти в своем доме. Ниже вы найдете список типовых поверхностей и краткое описание того, что необходимо для укладки вашего отопления:

Пол с монолитным покрытием

Это довольно простая задача, так как большая часть работы, связанной с укладкой труб отопления, уже будет выполнена. завершенный. По сути, отопление, изоляция и стяжка укладываются поверх вашей конструкционной бетонной плиты (если она у вас уже есть, вам может потребоваться проверить)

Во-первых, вам необходимо уложить DPM (влагонепроницаемую мембрану). После того, как эта задача будет выполнена, необходимо будет добавить слой бетона поверх DPM, чтобы создать структурную плиту, убедитесь, что она ровная и плоская.

После того, как плита затвердеет должным образом, вам нужно будет положить изоляционные плиты поверх плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Опять же, как и в примерах выше, это должно быть жестким.

После укладки теплоизоляции необходимо уложить трубы водяного отопления пола поверх изоляции и зафиксировать с помощью хомутов.

Установив изоляцию и прикрепив к ней трубопровод, вы можете уложить сверху стяжку, убедившись, что она плоская и ровная. После того, как эта стяжка правильно затвердеет, вы можете укладывать желаемое напольное покрытие.

Трубопровод водяного отопления, проложенный в стяжке пола

Бетонный пол

Этот метод аналогичен описанному выше, с той лишь разницей, что трубопровод водяного теплого пола укладывается в бетонную плиту.

Основой этого метода является то, что сначала DPM укладывается на основание, а затем поверх DPM укладываются изоляционные плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Трубопроводы теплого пола затем укладываются поверх изоляционных плит и крепятся к плитам.

После этого бетонная плита заливается поверх изоляции и трубопровода и выравнивается, чтобы получилась твердая бетонная поверхность пола

Как вы уже догадались, основное отличие этого метода от описанного выше заключается в том, что заливается только один слой бетона, в отличие от слоя бетонной плиты и слоя стяжки, описанных в методе выше

Уже изолированный бетонный пол

Если Ваша существующая бетонная плита уже имеет изоляционный слой, задача укладки теплого пола несколько упрощается.

В этом случае вам потребуется уложить ряд деревянных реек толщиной 25 мм поверх бетонной поверхности (на расстоянии 400 мм между центрами).

После этого вы можете проложить трубы отопления между рейками и закрепить их на бетонной плите с помощью соответствующих зажимов.

После укладки трубопровода последней задачей является стяжка поверх трубопровода до уровня верхней части обрешетки. После того, как стяжка будет правильно выдержана, можно приступать к укладке ДСП поверх

Неизолированный бетонный пол

х 50 мм (3 дюйма на 2 дюйма) деревянные балки по всей поверхности бетонного основания с шагом 400 мм между центрами, а затем уложите изоляционные плиты между балками, обеспечив плотное прилегание без зазоров (уточните в местном отделе строительного контроля точные требования к изоляция).

Затем поверх изоляции укладываются все трубопроводы системы теплого пола, после чего добавляется стяжка и заполняется до уровня верха балки.

После того, как стяжка полностью высохнет, поверх нее укладывается пол из ДСП, а желаемый выбор напольного покрытия, например, ламинат поверх этого.

Трубопровод, уложенный в стяжку поверх бетонного пола

В некоторых случаях вы можете обнаружить, что ваше основание уже имеет изоляцию, добавленную поверх DPM, а поверх нее уложена бетонная плита.

В этом случае трубопровод для системы теплого пола укладывается и закрепляется непосредственно поверх бетонного основания, а затем поверх него заливается стяжка (обычно это стяжка толщиной 75 мм).

После того, как стяжка затвердеет, вы можете приступить к укладке желаемого напольного покрытия поверх стяжки.

Отопление, уложенное на деревянный пол с использованием стяжки между существующими балками пола

Если вы предпочитаете укладывать стяжку вместо использования металлических пластин, это потребует создания чернового пола.

Первое, что нужно сделать, это закрепить (обычно прибить) деревянные рейки по обеим сторонам балок пола (между балками). Перед тем, как прикрепить рейки, вам нужно будет измерить глубину изоляции, а затем добавить к ней еще 25 мм, чтобы убедиться, что вы оставили зазор 25 мм между верхней частью изоляционной плиты и верхней частью балки, чтобы гарантировать, что трубы водяного отопления и стяжка после укладки укладываются заподлицо с верхней частью балки, так что поверх нее можно укладывать доски пола.

После того, как вы выполнили эту задачу, вы должны убедиться, что ваш пол имеет соответствующую изоляцию, разрезав плотную жесткую изоляцию (например, Kingspan, Celotex и т. д.. уточните точные требования в местном отделе строительного надзора), а затем уложите этот материал. поверх деревянных реек, которые вы ранее прикрепили к обеим сторонам ваших балок, чтобы они заполнили открытое пространство между каждой балкой. Вы должны убедиться, что изоляция закреплена плотно и что нет зазоров между ее краями и балками, между которыми она находится.

Когда это будет сделано, вам нужно будет уложить трубы отопления поверх изоляционных плит, а затем прикрепить трубы к плитам с помощью изоляционных зажимов.

Теперь, когда трубопровод проложен, можно приступить к заливке стяжки, убедившись, что она плоская, ровная и заподлицо с верхней частью балки пола. После того, как стяжка высохнет и затвердеет, вы можете уложить сверху выбранное напольное покрытие (обычно сначала ДСП, а затем, например, ламинат или плитку). ВАЖНОЕ ПРИМЕЧАНИЕ: Если вы выбрали вышеуказанный вариант и хотите отделку пола из натурального дерева, убедитесь, что стяжка затвердела на 100 %, прежде чем приступать к укладке и укладке пола

Трубы отопления между деревянными балками с использованием металлических или алюминиевых пластин

Первый задача состоит в том, чтобы изолировать между всеми лагами. Для этого вам понадобится либо стеганый утеплитель, либо плитный утеплитель. После того, как вы изолировали, вам нужно будет решить, хотите ли вы использовать металлическую или алюминиевую пластину.

После того, как вы решили, они крепятся (обычно прибиваются гвоздями) к балкам. ПРИМЕЧАНИЕ: убедитесь, что вы оставляете зазор не менее 200 мм на каждом конце каждого участка трубы, чтобы у вас было достаточно места для поворота труб на 180 градусов до следующего участка.

Трубопровод проходит в алюминиевых пластинах и при активации нагревает пластины, которые, в свою очередь, нагревают пол равномерно по всей поверхности пола.

Трубопровод водяного теплого пола, уложенный в деревянный пол

Отопление, уложенное поверх существующего деревянного пола с использованием металлических или алюминиевых пластин

Как можно предположить, отопление устанавливается поверх существующего деревянного пола. Как и в предыдущем случае, балки по-прежнему необходимо изолировать таким же образом, используя стеганую или дощатую изоляцию.

Алюминиевая напольная плита для водяного отопления

После того, как это будет сделано, необходимо уложить 20-миллиметровые доски (древесину) поверх балок, убедившись, что центры находятся на расстоянии 400 мм. После того, как вы уложили рейки поверх существующего деревянного пола, как указано выше, вам нужно решить, хотите ли вы использовать металлическую или алюминиевую пластину для укладки трубопровода.

После того, как вы приняли решение, плита укладывается и крепится к рейкам, а затем к плите укладывается трубопровод.

Опять же, в приведенном выше примере применяется тот же принцип обогрева, трубопровод нагревает пластину, а затем пластина нагревает пол, равномерно распределяя по поверхности пола
