Обвязка радиаторов отопления полипропиленом, как продумать схему, правильно сделать узел обвязки, детали на фото и видео
Содержание:
1. Особенности обвязки труб из полипропилена
2. Схема обустройства отопительной системы
В последние годы полипропиленовые трубы пользуются популярностью у потребителей, поскольку они недорогие по стоимости и прекрасно зарекомендовали себя в эксплуатации.
Изделия из полипропилена отличаются:
- значительной устойчивостью к агрессивным средам;
- на стенках изнутри не собирается налет и на них не оседают твердые частички;
- для спайки труб требуется специальное оборудование;
- они имеют длительный срок эксплуатации.
Таким образом, если производится обвязка радиаторов отопления полипропиленом, в дальнейшем не возникает просачивания жидкого теплоносителя. Дело в том, что в случае, когда фитинг установлен неправильно или не полностью затянут, при использовании обычных труб для обвязки отопительных батарей протечек избежать не удается.
Как и все материалы, полипропиленовые трубы для отопления обладают рядом особенностей. Чтобы не столкнуться с проблемами при их монтаже, о них необходимо знать заранее.
Особенности обвязки труб из полипропилена

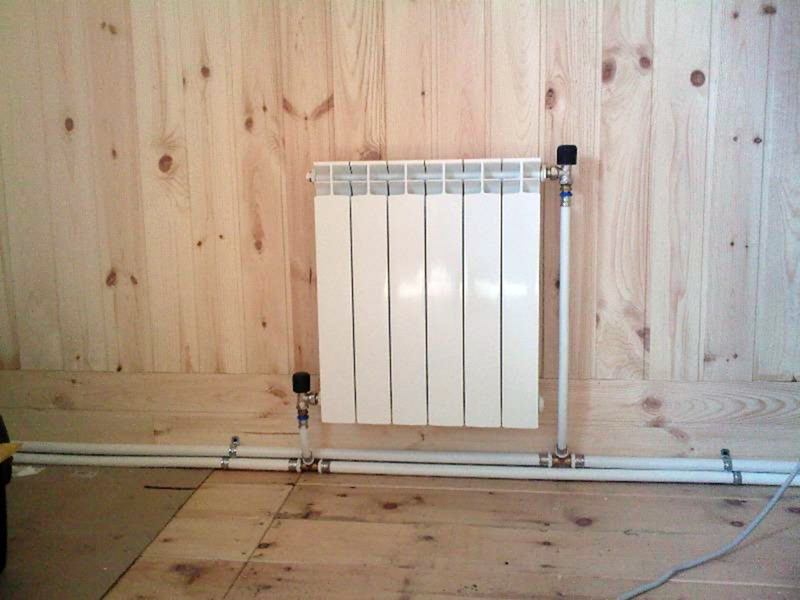

Основное достоинство пропиленовых труб, как они выглядят видно на фото, заключается в возможности создавать контур отопления любой конструкции. Если для обустройства системы теплоснабжения используется довольно сложная схема обвязки радиаторов отопления, вполне можно применять полипропиленовые изделия. Но при этом следует учитывать, что продолжительный трубопровод характеризуется высокой степенью теплопотерь.
Перед тем, как создавать отопительную систему, владельцу недвижимости следует хорошенько все обдумать, возможно, ее лучше сделать более простой и тем самым повысить эффективность теплоснабжения.Нет необходимости пользоваться трубогибами и «болгарками», когда формируется узел обвязки радиатора.
Соединение между собой полипропиленовых труб выполняться может одним из двух способов. Первый из них – это спайка. Такой метод считается наиболее надежным и при качественном выполнении работ протечка исключена.Второй способ соединения заключается в применении фитингов. Но такой метод менее надежен: в случае даже минимального смещения теплоноситель начинает просачиваться. Когда выполняется обвязка батарей отопления и есть возможность не делать соединение, ею непременно лучше воспользоваться.
Современные полипропиленовые изделия для трубопроводов, изготавливаемые по новейшим технологиям, имеют замечательные характеристики:
- у них продолжительный эксплуатационный срок, составляющий около 40 лет;
- трубы из полипропилена без проблем способны выдержать внутреннее давление, равное 25 Бар;
- продолжительное воздействие горячего теплоносителя (около 95 градусов) не способно деформировать трубы.
При этом существуют ограничения, касающиеся установки полипропиленовых труб в близости от нагревательного котла, о которых лучше знать заранее до того, как монтировать систему и прежде, чем запускать в эксплуатацию батарею отопления.
Например, у трубы, обеспечивающей подвод газа к отопительному котлу, должно быть жесткое соединение (прочитайте также: «Обвязка котла отопления полипропиленом: варианты реализации»). Согласно нормам установки радиаторов отопления, подключение к котлу необходимо выполнять через металлический сгон с паронитовыми прокладками.
Ни в коем случае не допускается использование пакли или фум-ленты. Известно, что при нагреве резиновые прокладки способны значительно уменьшаться и в некоторых случаях подача газа может быть перекрыта. В тоже время пакля или фум-лента от высокой температуры нередко загораются, что приводит к довольно печальным последствиям. После того как завершена обвязка радиатора отопления, до момента включения батареи, следует все самым тщательным образом проверить.
Не менее важным моментом является перекрытие прибора при необходимости отключения и демонтажа. Работы, при которых его нужно правильно перекрыть, задействуют, когда схема обвязки радиатора отопления предполагает применение запорных кранов (прочитайте также: «Схема обвязки котла отопления: основные правила»).
Как сделать байпас для радиатора отопления, детали на видео:
Схема обустройства отопительной системы
Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.
Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.
Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе.
У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.
Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном.
Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются.
В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.
У квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.
Обвязка радиаторов отопления полипропиленом, как продумать схему, правильно сделать узел обвязки
В последние годы полипропиленовые трубы пользуются популярностью у потребителей, поскольку они недорогие по стоимости и прекрасно зарекомендовали себя в эксплуатации. Изделия из полипропилена отличаются:
Таким образом, если производится обвязка радиаторов отопления полипропиленом, в дальнейшем не возникает просачивания жидкого теплоносителя. Дело в том, что в случае, когда фитинг установлен неправильно или не полностью затянут, при использовании обычных труб для обвязки отопительных батарей протечек избежать не удается. Как и все материалы, полипропиленовые трубы для отопления обладают рядом особенностей. Чтобы не столкнуться с проблемами при их монтаже, о них необходимо знать заранее. Особенности обвязки труб из полипропиленаОсновное достоинство пропиленовых труб, как они выглядят видно на фото, заключается в возможности создавать контур отопления любой конструкции. Если для обустройства системы теплоснабжения используется довольно сложная схема обвязки радиаторов отопления, вполне можно применять полипропиленовые изделия. Но при этом следует учитывать, что продолжительный трубопровод характеризуется высокой степенью теплопотерь. Перед тем, как создавать отопительную систему, владельцу недвижимости следует хорошенько все обдумать, возможно, ее лучше сделать более простой и тем самым повысить эффективность теплоснабжения. Нет необходимости пользоваться трубогибами и «болгарками», когда формируется узел обвязки радиатора. Соединение между собой полипропиленовых труб выполняться может одним из двух способов. Второй способ соединения заключается в применении фитингов. Но такой метод менее надежен: в случае даже минимального смещения теплоноситель начинает просачиваться. Когда выполняется обвязка батарей отопления и есть возможность не делать соединение, ею непременно лучше воспользоваться. Современные полипропиленовые изделия для трубопроводов, изготавливаемые по новейшим технологиям, имеют замечательные характеристики:
При этом существуют ограничения, касающиеся установки полипропиленовых труб в близости от нагревательного котла, о которых лучше знать заранее до того, как монтировать систему и прежде, чем запускать в эксплуатацию батарею отопления. Например, у трубы, обеспечивающей подвод газа к отопительному котлу, должно быть жесткое соединение. Согласно нормам установки радиаторов отопления, подключение к котлу необходимо выполнять через металлический сгон с паронитовыми прокладками. Ни в коем случае не допускается использование пакли или фум-ленты. Известно, что при нагреве резиновые прокладки способны значительно уменьшаться и в некоторых случаях подача газа может быть перекрыта. В тоже время пакля или фум-лента от высокой температуры нередко загораются, что приводит к довольно печальным последствиям. После того, как завершена обвязка радиатора отопления, до момента включения батареи, следует все самым тщательным образом проверить. Не менее важным моментом является перекрытие прибора при необходимости отключения и демонтажа. Работы, при которых его нужно правильно перекрыть, задействуют, когда схема обвязки радиатора отопления предполагает применение запорных кранов. Схема обустройства отопительной системы Основным элементом в каждой отопительной системе является нагревательный котел. Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально. Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа. У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном. Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления. В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи. |
Все дистрибьюторы, с которыми мы работаем, являются официальными представителями заводов-производителей и осуществляют дополнительный контроль качества.
Первый из них – это спайка. Такой метод считается наиболее надежным и при качественном выполнении работ протечка исключена.
Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.
Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.
Обвязка котла полипропиленом: схемы и правила устройства
Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?
Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.
Содержание статьи:
- Что такое обвязка котла и из чего она состоит?
- Трубы полипропиленовые в системах отопления
- Особенности монтажа трубопроводов ППР
- Выбор схемы разводки системы отопления
- Что лучше: самотечное или насосное?
- Какую схему отопления лучше выбрать?
- Контур полипропиленовый для разных котлов
- Вариант №1: Газовая колонка
- Вариант №2: Твердотопливная модель
- Вариант №3: Мазут и электронагреватели
- Выводы и полезное видео по теме
Что такое обвязка котла и из чего она состоит?
Жгут — совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.
С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, предохраняя котел от перегрева и перерасхода топлива.
Есть определенные нюансы в устройстве обвязки котельного оборудования:
Галерея изображений
Фото
Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда
При сборке трубопроводов используются соединительные элементы — фитинги, тройники, уголки, устанавливаемые диффузионной сваркой
Трубы полипропиленовые применяются при обвязке двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и горячего водоснабжения
С помощью ПП труб производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами
При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями
Активно применяются при обустройстве отопления газовым одноконтурным котлов полипропилен применяют в однотрубных и двухтрубных схемах разводки
Стойкость к механическим повреждениям обуславливает монтаж трубопроводов ПП открытым способом.
Избегайте мест прямого воздействия ультрафиолета и температуры выше 95º
Длительные сроки эксплуатации, превышающие 50 лет по заявлениям производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях
Особенности монтажа полипропиленовых трубопроводов
Арматура для монтажа труб
Трубопроводы ПП (ПП) газовый двухконтурный котел
Трубы твердотопливного котла
Система отопления с электрокотлом
Тандем с газовым одноконтурным котлом
Открытая труба отопления
Закрытый метод обвязки
Также под обвязкой отопительного аппарата подразумевается расчет параметров всех элементов внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.
Правильная обвязка повышает КПД водонагревателя и его надежность
Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто не существует.
Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.
В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)
В зависимости от вида используемого топлива, квадратуры дома, модели котла утеплитель и его расположение, полипропиленовая обвязка делается по различным схемам.
Но во всех них есть:
- Котел (одноконтурный или двухконтурный).
- Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
- Полипропиленовые трубы и фитинги.
- Батареи (чугунные, стальные, алюминиевые, биметаллические).
- Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства).
Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.
Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.
Циркуляционный насос является обязательным компонентом отопления принудительного типа. Необходим для стимуляции движения теплоносителя (+)
В тепловой сети принудительного типа вышеуказанный комплект дополняется:
- Кран Маевского.
- Циркуляционный насос.
В схеме с подачей теплоносителя к каждому прибору коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.
В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:
- Манометр.
- Термостат.
- Гидравлическая игла, если необходимо выравнивание давления.
В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.
Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух
Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.
При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет.
По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.
Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры
Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.
Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой — снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .
Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.
Полипропиленовые трубы в системах отопления
Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря низкой стоимости и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.
Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.
При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:
- Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
- Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
- Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.
Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой.
Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.
Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше
Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.
Фотогалерея
Фото
Устройство для сварки труб ПП большого диаметра
Особенности сварки широких пластиковых труб
Соединение узких полипропиленовых труб
Аппарат для соединения ПП труб малого диаметра
Особенности монтажа трубопроводов ППР
При обвязке котла их соединяют преимущественно холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения.
Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.
Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.
Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.
«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.
Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)
Холодная сварка предполагает использование специализированных клеев.
В последние годы этот метод используется редко, так как результат недостаточно надежен.
В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.
Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком — довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.
Выбор схемы подключения системы отопления
Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.
Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.
Что лучше: самотек или насос?
АТ Нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.
В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку — в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.
По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.
Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения для труб из полипропилена
Более сложная и дорогая.
Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.
Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.
В принудительном контуре для работы насоса требуется постоянный источник питания. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.
Какую схему отопления лучше выбрать?
Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.
Но все эти схемы делятся на:
- одинарная трубка;
- двухтрубный.
АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе.
В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.
По способу присоединения рабочих органов контуры отопления подразделяются на:
- тройник;
- коллектор.
Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.
Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)
Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.
В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.
Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)
Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.
Контур полипропиленовый для разных котлов
Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.
Вариант №1: Газовая колонка
Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора.
Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.
Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.
В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.
Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов
Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.
При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки.
Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.
Вариант №2: Твердотопливная модель
Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.
При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.
Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом — только это защитит пластиковые трубы от перегрева
Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса.
Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электричества.
В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.
Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.
Вариант №3: Мазутные и электрические обогреватели
Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.
При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения
Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать.
В этом случае трубы защищены от гидравлического удара гидроаккумулятором и клапанами для сброса избыточного давления.
Выводы и полезное видео по теме
Видео №1. Как выбрать трубы из ППР:
Видео №2. Технология обвязки твердотопливного котла:
Видео №3. Как обвязать утеплитель двухэтажный коттедж:
При выборе схемы обвязки котла из полипропиленовых труб необходимо учитывать все особенности конкретного здания. Процесс монтажа трубопроводов и подключения оборудования несложный, с ним справится даже начинающий мастер.
Использовать паяльник для полипропиленовых фитингов и труб проще простого. А вот составление проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.
Если вы хотите поделиться личным опытом, полученным при самостоятельной сборке полипропиленовой обвязки, нашли ли вы недостатки или хотите получить ответы на свои вопросы? Пожалуйста, пишите комментарии в блоке под тестовой статьей.
PP-R и PP-RCT
Полипропилен (ПП) — универсальный материал для труб, который используется в самых разных областях. Для напорных трубопроводных систем используются два типа ПП: PP-R (статистический сополимер полипропилена) и PP-RCT (статистический сополимер полипропилена с модифицированной кристалличностью и термостойкостью).
Трубы PP-R и PP-RCT, способные работать при высокой температуре и давлении, подходят для напорных трубопроводов с высокими требованиями, таких как напорные трубопроводы (сантехника, гидротехника) в коммерческих высотных зданиях.
Трубы PP-R также используются в системах без давления и обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химикаты, используемые в гидравлических системах отопления и охлаждения. Соединения обычно свариваются под действием тепла в соответствии со стандартной отраслевой практикой.
Трубы PP-R и PP-RCT имеют метрические размеры от 16 до 710 мм, также известные как номинальные диаметры от 3/8 до 28.
Минимальные номинальные значения гидростатического давления обычно выше для материалов PP-RCT, но трубы с другими Соотношение размеров (DR) и толщина стенок могут иметь более высокие или более низкие номинальные значения давления.
Трубы и фитинги PP-R и PP-RCT полностью совместимы друг с другом. Трубу PP-R можно наплавлять на фитинги PP-RCT и наоборот.
Полипропиленовые трубы могут включать армирующие слои из рубленого стекловолокна для таких преимуществ, как снижение продольного теплового расширения/усадки.
Трубы PP-R и PP-RCT обычно продаются прямыми отрезками. PP-R также доступен в рулонах для меньших диаметров и специальных применений.
PP-R
Определение
Согласно определению промышленного стандарта ASTM F2389 (впервые опубликованного в 2004 г.), PP-R означает «статистический сополимер полипропилена». PP-R представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции.
Обзор
PP-R — это высокотемпературная пластиковая система напорных трубопроводов, впервые использовавшаяся для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах. PP-R был впервые использован для различных промышленных применений в 1970-х годах в Европе, а первое сообщение об использовании PP-R в промышленных целях в Северной Америке было в 1986 году.
материалы рассчитаны на давление 100 фунтов на кв. дюйм при 180ºF (690 кПа при 82ºC), что соответствует требованиям национальных сантехнических и механических норм. Фактическое номинальное давление труб PP-R зависит от выбранного типа или толщины стенки.
Материалы для труб PP-R доступны с различными типами стенок и толщиной (например, SDR 7,4, SDR 9, SDR 11, SDR 13,5 и т. д.) в зависимости от требуемого номинального давления. Трубы с более толстыми стенками имеют более высокое номинальное давление, а трубы с более тонкими стенками — более низкие номинальное давление.
Обратитесь к литературе и перечням конкретных производителей труб PP-R, чтобы узнать о соответствующих номинальных значениях давления.
PP-RCT
Определение
Согласно определению промышленного стандарта ASTM F2389(впервые опубликовано в 2004 г.), PP-RCT означает «статистический полипропиленовый сополимер с модифицированной кристалличностью и термостойкостью». PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции.
Обзор
PP-RCT — это напорная система из высокотемпературного пластика, впервые использованная для водопровода и водяного отопления в 2000-х годах в Европе и Северной Америке.
PP-RCT представляет собой полипропиленовый материал нового поколения с более высокой долговременной прочностью при повышенных температурах, чем более ранние смолы PP-R 80 и PP-R 100. Материал PP-RCT имеет примерно на 25% более высокую устойчивость к нагрузкам и на 25% более высокое номинальное давление, чем трубы PP-R, при той же толщине стенки при заданной рабочей температуре.
