Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов.

Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров.

Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

• выбирается самая длинная петля. Запорный кран выкручивается на максимум;
• потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

• • температура воды в «обратке»;
  • температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 13 289

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Расходомер для теплого пола — назначение, монтаж: tvin270584 — LiveJournal

Сегодня многие владельцы жилья отдают предпочтение системам отопления жилых помещений, в которых ведущее место отводится теплым водяным полам. Используя тепловую энергию жидкого теплоносителя, можно добиться высоких качественных показателей в обогреве жилья. Сама конструкция отопительной системы уже на первый взгляд дает все основания считать подобный способ обогрева эффективным. Принцип работы водяных полов в корне отличается от традиционных способов обогрева. В данной ситуации важна функциональность каждого элемента, прибора и устройства, включенных в единый комплекс оборудования.

Качественная работа системы обогрева во многом зависит от того, насколько грамотно расходуется теплоноситель в трубопроводах водяных полов. С этой задачей справляются коллекторы теплого пола, которые вместе с расходомерами обеспечивают рациональное распределение котловой воды в отопительные контуры. В этой статье мастер сантехник расскажет, что собой представляет расходомер.

Зачем нужен расходомер

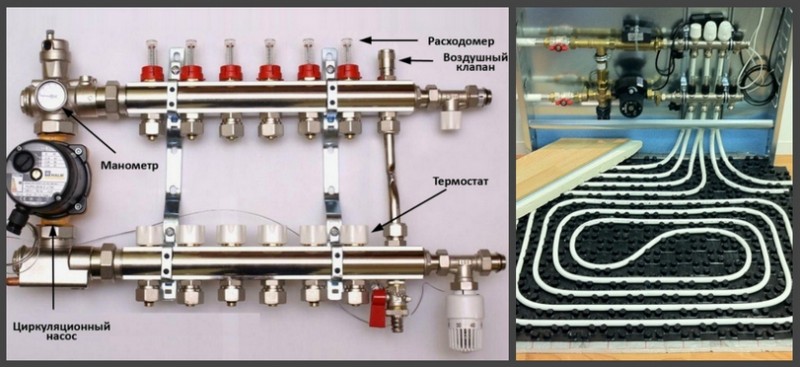

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб

. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

С точки зрения теории, система отопления может работать и без этого прибора. В этом случае придется вручную регулировать объём поступающей в контур воды, основываясь на личных ощущениях при изменении температуры воздуха в помещении.

Отказаться от использования расходомера при устройстве тёплых полов чреват следующими проблемами:

• Отдельные контуры водяного пола будут снабжаться теплоносителем без учёта особенностей помещения, в результате чего значения температуры напольной поверхности отапливаемых комнат будут различаться;
• Расход энергоносителя, используемого для работы нагревательных приборов (электричество или газ), будет повышенным.

К примеру, вы планируете отапливать одновременно ванную и детскую комнату. Газовый котел будет греть воду для ванной и детской одинаково, в одном температурном режиме. Однако, ванная комната меньше по площади, и для ее обогрева потребуется меньше котловой воды, чем для снабжения теплого пола в детской. Добиться оптимального снабжения теплоносителем теплых полов в каждом помещении можно с помощью расходомера. Следовательно, за счет работы этого устройства удастся добиться в ванной и детской комнате индивидуальных для комфорта значений температуры.

Оценивая работу и принцип действия устройства, можно сделать следующие выводы:

• Прибор функционирует полностью автономно, не требуя дополнительных источников питания;
• Принцип работы расходомера позволяет создать оптимальный расход теплоносителя для отопительных контуров, существенно снижая энергозатраты нагревательных приборов;
• Конструкция прибора обеспечивает визуальный контроль над количеством воды в трубопроводах;
• Коллектор вместе с расходомерами для теплого пола существенно облегчает контроль над работой всей системы, прост в установке и неприхотлив в обслуживании.

Устройство расходомера

Расходомер — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.

Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.

Следует сказать, что водомеры встречаются нескольких видов:

• Измеряющий расходомер — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
• Регулирующий — служит в качестве распределителя теплоносителя;
• Комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.

Как выбрать качественный расходомер

В паспорте указаны основные характеристики расходомера, поэтому при выборе прибора необходимо обратить внимание на такие характеристики:

• Поплавковые расходомеры – самые дешевые, среди них нужно выбирать приборы с латунным корпусом.
• Материал внутренней пружины. Если он не указан – значит, производитель установил ненадежный пластиковый контейнер.
• В паспорте должно быть указано, что пружина выполнена из нержавеющей стали.
• Материал колбы. Как правило, во всех поплавковых расходомерах колбу делают из поликарбоната. Но бывают и исключения. На колбе должна быть четкая и понятная шкала.
• Максимальное давление. Расходомер должен выдерживать 10 бар.
• Максимальная температура. Для систем теплых полов верхний предел рабочей температуры должен быть как минимум 90°. Лучше, если она будет выше 100°.
• Пропускная способность. Выбирать прибор нужно в соответствии с мощностью контура. Основная масса расходомеров рассчитана на поток от 2 до 4 кубометров в час.
• К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

Монтаж расходомеров

Оптимальной конструкцией считается такая коллекторная группа, в которой подающий коллектор оснащается расходомерами, а на обратный коллектор ставиться терморегулятор. Такая система позволит направлять в каждый контур необходимое количество теплоносителя, а обратный коллектор такой системы будет открывать и закрывать контуры по мере охлаждения воды.
Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Расходомер подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Весь монтажный процесс и регулировка расходомера для теплого пола выполняется в такой последовательности:

• Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
• Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
• За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с расходомером не даст положительного результата, и система будет функционировать некорректно.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка расходомеров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

• Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100%.
• Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
• На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.
Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В расходомерах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.
Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.
Перед началом настройки расходомера следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Как заменить расходомер

Этот элемент считается наиболее нагруженным, что становится причиной выхода узла из строя. Устранять проблему нужно в такой последовательности:

• Разводным или рожковым ключом открутите клапан от коллектора. При этом ключ надо вставлять в специальную латунную гайку;
• Достаньте клапан и внимательно осмотрите его. При обнаружении грязи или твердых частиц очистите все элементы. Закрутите клапан обратно и проверьте работоспособность. Если восстановить устройство не удалось, то замените его новым;
• Для замены прозрачной пластиковой колбы ее следует открутить рукой.

В большинстве случаев такими действиями удается полностью восстановить работоспособность заводского элемента.

Видео

В сюжете — Три способа настройки расходомеров

В сюжете — Четвёртый способ настройки расходомера коллектора теплого пола

В сюжете — Как правильно расположить расходомер

В сюжете — Ревизия (ремонт) расходомера теплых водяных полов

Заключение

Коллектор для теплого водяного пола с расходомерами позволяет контролировать расход теплоносителя, что обеспечивает комфортную температуру пола в любом помещении, подключённом к данному контуру. Такой способ организации системы тёплого пола дополнительно экономит средства, ведь вы затрачиваете меньше энергии на нагрев воды.

В продолжение темы посмотрите также наш обзор Схемы подключения водяного теплого пола к системе отопления

Источник

https://santekhnik-moskva.blogspot.com/2021/01/Raskhodomer.html

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

• Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
• Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
• В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

• Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
• При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
• Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
• При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
• При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
• На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

Вибираем коллектор для водяного теплого пола

Каких то особых секретов по настройке коллектора почти нет, для того что бы настроить его нам сначала нужно подключить, опрессовать и запустить циркуляцию. При первом пуске в системе будет много воздуха, в зависимости от того как его заполняли. Заполнять коллектор рекомендуется по одному контуру, не используя штатные воздушники, так как они часто выходят из строя — пусть подольше послужат.

Итак, все контура закрыты, открываем первый контур, второй конец этого контура отсоединяем от коллектора и направляем в ведро, отрываем заполнение водой, ждем пока в ведро не польется равномерная струя без воздушных пузырей. Закрываем заполнение, ставим второй конец контура на место. Закрываем первый контур, открываем второй, и всё тоже самое повторяем с ним…

После того как заполнили все контура включаем циркуляцию на маленькую мощность и открываем автовоздушники.

Приступать к балансировке контуров лучше всего когда весь воздух из труб вышел (расходомеры не дергаются, насос не шумит). Балансировать можно как поворачивая сам расходомер, так и настроечный вентиль на обратной линии. На некоторых коллеторах есть скрытый балансировочный вентиль (третья регулировка) он располагается у штока термостатического клапана, из себя представляет шестигранную (или 4-х гранную) гайкую. Посмотрите на своем коллекторе, если эта регулировка присутствует, то балансировать лучше ей, так как настройка никогда не собьется. Если этой настройки нет — не беда, отрегулируем расходомером. Но после полного закрытия контура (если понадобится) — нам придется настраивать заново.

При балансировки лучше включить максимальную мощность насоса. Если какой то контур открыт на полную, но всё равно расход около нуля, нужно убедиться, что из него вышел весь воздух (закрыть остальные контура и следить за расходом), затем нужно начать поджимать самые коротки контура, у которых самый большой расход, поджимать нужно до той степени, пока расход на всех контурах не выровняется.

После окончания балансировки, ругирлирующими вентилями можете устрановливать любые значения расхода, по желанию

Регулятор теплого пола: принцип работы и настройка

Теплые полы – это достаточной новый вид отопления, который быстро завоевал популярность среди разных групп населения. Новая система отопления имеет много разновидностей и представлена электрическим, инфракрасным и водяным полами.

Каждый вид обогреваемого настила имеет свои особенности и преимущества, но регулятор теплого пола применяется во всех конфигурациях теплых настилов. Он может отличаться параметрами и устройством, но назначение одинаковое – регулировка температурных параметров теплого пола.

Устройство водяного теплого пола и его основные рабочие органы

В устройстве водяных полов применяют металлические и полимерные трубы

Рассматривая принцип работы и устройства водяных теплых полов, стоит сказать, что функции теплоносителя в этом случае выполняет вода, а контролирующим органом являются различные расходомеры теплых полов и регуляторы.

В качестве нагревательного элемента для систем водяного теплого пола применяются металлические (медные и из нержавеющей стали) и полимерные трубы.

Для данной отопительной системы существует две схемы подключения к магистрали:

• спираль;
• зигзаг.

Спиралью укладывают трубы в холодных широтах

«Спиралью» преимущественно нагревательные элементы укладываются в регионах, где преобладает холодная погода, в больших помещениях. Данная схема позволяет равномерно распределять тепло (перемежение теплой трубы с холодной) по всему помещению, при использовании «спирали» многие люди применяют простой регулятор для теплого пола (или отказываются от его установки) и напольное покрытие деформироваться при этом не будет.

Существует таблица расчета трубы в зависимости от шага петли.

Схема расположения водяного теплого пола «зигзагом» применяется в небольших комнатах. Принцип работы заключается в поступлении горячей воды от наружной стены и постепенном ее охлаждении (при проходе всех зигзагов) к внутренней стене.

Для создания равномерности обогрева как пола, так и помещения в целом рекомендуют укладывать трубы «двойным зигзагом» с обязательной установкой коллектора для теплого пола.

Коллектор для водяного теплого пола

Коллектор

Коллектор для теплого водяного пола является главным контролирующим органом. Этот смесительный узел главным образом предназначен для регулировки и циркуляции потока воды внутри труб теплых полов, а также с его помощью осуществляется регулировка теплого пола, точнее его температурных значений.

В задачи коллектора, не считая перечисленных выше обязанностей, входит:

• ликвидация воздуха из отопительного контура;
• контроль и обеспечение равномерного снабжения воды внутри системы;
• измерение параметров давления в отопительном устройстве;
• учет расходов теплоносителя.

За большинство функций, выполняемых коллектором, отвечают дополнительные приспособления, которые устанавливаются непосредственно на узел или каким-либо образом связаны с ним. Такими дополнительными устройствами являются терморегулятор для водяного теплого пола с расходомерами для теплого пола.

Коллектор рекомендовано устанавливать на высоте не более 1 м от уровня пола. При организации теплых полов по квартире место для установки коллектора выбирается так, чтобы длина всех отопительных контуров была одинакова. Трубы при подсоединении к устройству должны быть подрезаны строго под прямым углом.

Устройство и функции дополнительных приборов теплого пола

Большинство дополнительных приборов, установленных на коллекторе или «привязанные» к нему каким-то образом, отвечают за выполнения обособленных функций.

Расходомеры для коллекторов теплого пола отвечают за функцию контроля количества теплоносителя в системе отопления, а термостат контролирует температурные показатели обогревателя.

Терморегулятор водяного теплого пола

Задвижечный регулятор тепла уже устаревший вариант

Практически каждый коллектор для теплого пола в своем устройстве имеет вентили, которые следят за тем, насколько горячий водный контур отопления. Постоянный контроль системы отопления ручным способом при помощи задвижек – это довольно устаревший вариант.

Настроить необходимые параметры настила, таким образом, сложно, так как при повороте заслонки резко изменяется нагрев пола, но со временем стабилизируется. Поэтому отрегулировать ручным способом температуру обогреваемого покрова не просто и приходится запоминать, на какие отметки нужно выставлять регулировочную ручку для получения необходимого результата (опыт приходит во время эксплуатации).

Сегодня мало кто пользуется приведенным выше способом регулировки температуры пола. Данный метод регулировки оказывается актуальным, когда не работает электрический терморегулятор.

Электронные термостаты для водного теплого пола способны не только, благодаря установленному датчику, контролировать температуру в настиле, но и следить за ее значениями внутри помещения. Вмонтированное термореле позволяет устройству реагировать на повышение и понижение нормированных значений температуры.

Принцип работы электронного термостата заключается в определении отклонений показателей и передаче сигналов на повышение или понижение температуры на сервопривод.

Устройство сервопривода

Сервопривод – это трехступенчатая электрическая заслонка, которая монтируется на каждом контуре отопления, отходящем от коллектора, регулирует подачу горячей и холодной воды, в результате чего температурные показатели теплого пола приходят в норму.

Можно сказать, что настенный термостат является мозговым и реагирующим центром (вместе с датчиком) общего регулятора, а устройством, которое контролирует подачу теплоносителя в теплый водяной пол, считается сервопривод. Об автоматических системах для терморегуляции смотрите в этом видео:

При выборе терморегулятора стоит учитывать такой фактор, как время нахождения человека в отапливаемом помещении. Если вы или члены вашей семьи долгое время проводите дома в течение суток, то рекомендовано устанавливать механические термостаты, которые относительно недорого стоят и позволяют регулировать нагрев теплого пола вручную.

При проведении большей части жизни на работе стоит устанавливать автоматические регуляторы, которые самостоятельно будут производить контроль температуры.

Регулятор расхода теплоносителя

Расходомер может не только контролировать количество теплоносителя в системе обогрева, но и тем самым усреднять температурные показатели воды в контурах.

В отсутствии расходомеров, устанавливаемых на отводе коллектора, температура на разных контурах (во всех комнатах) будет существенно отличаться (зависит от площади обогреваемой комнаты) и терморегулятору вместе с сервоприводом будет тяжело справиться с постоянной регулировкой показателя (будет перерасход электроэнергии).

Автоматический расходомер совместно с термодатчиком, установленном на коллекторе, может заменять терморегулятор и самостоятельно контролировать температуру контура. Подробнее об устройстве водяного отопления смотрите в этом видео:

Принцип работы устройства заключается в автоматическом срабатывании клапана, который при достижении определенной температуры в системе начинает сужаться или закрываться полностью (по сигналу датчика температуры). Именно с помощью датчика происходит балансировка температурных показателей обогревательного контура. Установка теплого пола с расходомерами заменяет электронный терморегулятор и при этом для работы устройства не требуется электрического питания.

Следует знать, что после монтажа расходомер должен находиться в вертикальном положении, строго перпендикулярно коллектору, который выставляется по уровню. Если данные требования не будут соблюдаться, то регулировка температуры и контроль поступления воды в систему будут иметь большие погрешности.

Регуляторы теплого пола играют важную роль в правильном функционировании всей системы обогрева. Монтируя водяные теплые полы в комнатах дома или квартиры, рекомендуется устанавливать расходомер на общий коллектор, а терморегуляторы с сервоприводом – на каждый из отапливаемых контуров.

Такое обустройство отопительной системы позволит не только производить точную регулировку температуры, но и даст шанс оборудованию работать не на пределе своих возможностей, что продлит жизнь всей конструкции теплых полов на долгие годы.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.
2. Поддерживать необходимую температуру в помещении.
3. Осуществлять автоматический нагрев комнаты к необходимому времени.
4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
   Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

• Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
• Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
• Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
• Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
  Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
• Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
  Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
  Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
• Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
{banner_downtext}

• Устанавливается короб для терморегулятора.
• Монтируется термостат.
• Устанавливается температурный датчик, его помещают между изгибами водяного контура.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

• Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
• Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Коллекторная группа для теплого пола: насос 6 контуров, расходомер

Для среднестатистического человека система отопления теплый пол не выглядит сложной, всего лишь трубы с горячей водой, проложенные внутри стяжки. На практике – все совсем не так. Из-за особых требований и механики работы, в системе обвязки обязательно присутствует коллекторная группа для теплого пола, которая распределяет теплоноситель и обеспечивает регулировку микроклимата в каждой комнате.

Коллекторная группа

Проблематика работы системы отопления

Теплые полы относятся к одной из самых популярных современных систем отопления. Это обусловлено высокой функциональность, эффективностью работы структуры труб, а также – возможностью гибко регулировать температуру в каждой комнате. Последнюю задачу решает коллектор для теплого пола. Это устройство устраняет самую главную проблему построения системы отопления.

Работа расположенной в полу структуры труб должна происходить с температурой жидкости в 35-40 градусов. Такой показатель нагрева способны обеспечить газовые или другие котлы конденсационного типа.

На практике, такие устройства дороги, сложны в настройке, поэтому используются стандартные отопительные системы. На выходе нагревательного узла вода имеет температуру до 80-90 градусов. Ходить по такой поверхности – не комфортно. Поэтому в системе отопления устанавливается коллектор теплого пола. Он работает по следующей схеме:

• поступающая от нагревательного котла вода попадает в коллекторный блок;
• теплоноситель смешивается в водой из обратного контура, его температура падает;
• коллекторная группа распределяет жидкость с приемлемой температурой по всем контурам отопления.

Среднестатистическое решение, которое можно приобрести на массовом рынке – коллекторы для теплых полов на 6 контуров. Это схема для обычной трехкомнатной квартиры. Делаются отдельные трассы циркуляции для комнат, кухни, санузла и прихожей. Поэтому коллекторный узел данного типа распространен и предлагается в разных модификациях.

Зачем нужен дополнительный циркуляционный насос

Коллекторная группа для теплого пола часто оснащается собственным дополнительным нагнетательным насосом. Данный узел нужен для повышения давления и обеспечения изолированной циркуляции, не зависящей от отопительного оборудования. Это особенно важно, если коллекторная группа для теплого пола применяет двухходовые клапаны.

Более продвинутое и технологичное решение использует трехходовые смешивающие узлы. Но присутствие дополнительного циркуляционного насоса все равно рекомендуется. Хотя трехходовой клапан не предусматривает перекрытие подачи, он снижает объем прокачки теплоносителя нагревательным котлом.

Дополнительный циркуляционный насос, которым оборудуется коллекторная группа для теплого пола – решает все проблемы с давлением.

Схема с насосом и трехходовым клапаном

Зачем нужны расходомеры

Краткий принцип работы, на котором построен коллектор теплого пола в системе циркуляции – рассмотрен выше. Но после решения задачи снижения температуры теплоносителя на входе контуров, возникает другая проблема. Тезисно ее можно описать так:

• в каждую комнату поступает вода равной температуры;
• длина проложенных в полу труб в каждом помещении различна;
• в коллектор для теплого пола поступает вода разной температуры после прохождения контуров отопления отдельных комнат.

Без балансировки расхода, коллектор для теплого пола создаст ситуацию, когда в маленьких помещениях очень жарко, а в больших – прохладно. Такие теплые полы вряд ли можно назвать эффективными. Расходомер для коллектора теплого пола решает задачу балансировки тепла следующим образом:

• оснащенный температурным датчиком, определяет характеристики жидкости, поступающей из обратки;
• в зависимости от полученных результатов, уменьшает или полностью перекрывает поступление горячей воды;
• домешивание нагретого теплоносителя из подачи прекращается до тех пор, пока температура в обратке не упадет до заданного значения.

Расходомер для коллектора теплого пола легко регулируется. Самые простые изделия позволяют проводить ручную настройку системы. В этом случае пользователь сам подбирает комфортные условия в конкретной комнате, прикручивая или ослабляя головку узла.

Сложные изделия оснащаются интерфейсом для получения сигнала от внешнего датчика. Можно приобрести систему коллектора для теплого пола в сборе с насосом, на которой установлены расходомеры, рассчитанные на использование с терморегуляторами комнат.

Доступны и решения, которые ориентируются на показатели внешней среды. При снижении температуры на улице расходомер автоматически увеличит циркуляцию. Можно регулировать работу сразу нескольких контуров по сигналу одного определителя температуры.

Расходомер выступает одной из главных деталей, которые четко нормируют установку коллекторного узла. Данный элемент конструкции надежно работает только в вертикальном положении. Поэтому при монтаже коллектора потребуется провести работы так, чтобы расходомеры располагались соответствующим образом.

Коллекторная группа с расходомером:

Как функционирует коллектор с двухходовыми клапанами

Если приобретается коллекторный узел теплого пола в сборе с насосом, у недорогого решения будут применены двухходовые клапаны. Они работают по следующей схеме:

• термодатчик постоянно контролирует температуру воды в зоне смешивания жидкости;
• как только показатели превышают заданное значение, подача горячей воды перекрывается;
• циркуляционный насос продолжает работать, прокачивая теплоноситель;
• когда температура воды падает, двухходовой клапан приоткрывается и горячая вода из котла домешивается в контуры отопления.

Главная особенность системы, работающей на двухходовых клапанах, заключается в периодическом перекрытии поступления горячей воды. Поэтому во избежание бросков температуры отопительной структуре рекомендуется подключать ее к котлам, рассчитанным на прокачку не постоянного, а изменяемого потока жидкости.

Двухходовой клапан имеет главный недостаток. У него низкая пропускная способность. На работу системы это не влияет, поскольку поступление горячей воды в сбалансированном режиме относительно мало. Но низкий показатель прохода воды ведет к неизбежному засорению клапана. Поэтому его нужно сразу устанавливать так, чтобы можно было провести замену или обслуживание. Еще одна рекомендация к применению двухходовых клапанов: использовать их при площадях отопления меньше 200 квадратных метров.

Как работает система с трехходовыми клапанами

Трехходовой клапан считается оптимальным решением для отопления больших помещений, при условии существования нескольких контуров. Данный узел работает следующим образом:

• внутри клапана находится перегородка;
• жидкости из обратки и подачи из котла постоянно смешиваются;
• для регулировки температуры достаточно повернуть верхнюю головку клапана.

Простые системы предлагают ручное управление работой узла смешивания. Но трехходовой клапан предоставляет возможность автоматического регулирования. Делается это при помощи сервопривода, который получает сигналы от датчиков температуры. Это могут быть устройства, расположенные в конкретных помещениях или определяющие параметры климата снаружи здания.

К недостаткам трехходового датчика относится возможность резкого увеличения температуры в контуре отопления. Это происходит после легкого поворота головки, что усложняет ручную настройку параметров микроклимата. При применении датчиков температуры и сервоприводов также существует опасность получения неверных данных. Но она – относительно мала. У трехходового клапана хорошая пропускная способность, он надежен и редко засоряется.

Рекомендации к самостоятельной сборке

Если принято решение сделать коллектор на теплый пол своими руками, следует обязательно предусмотреть клапан сброса воздуха. Другие элементы конструкции и регулировки могут быть такими:

• расходомеры, которые потребуют отводов определенного формата с резьбовыми соединениями, можно заменить запорной арматурой. Простой кран, регулирующий поток – достаточно эффективен;
• чтобы задать постоянный режим поступления тепла, рекомендуется применять трехходовой клапан. Его настройка будет достаточно тонкой, но после ее завершения система долгое время не потребует вмешательства.

При размещении самостоятельно сделанного коллектора в навесном шкафу или других местах с ограниченным пространством следует предусмотреть достаточное количество места для циркуляционного насоса. Кроме этого, потребуется обеспечить подвод энергопитания и удобный доступ к точкам регулировки.

Для улучшения работы самостоятельно сделанного коллектора можно применить трехходовой клапан с термоголовкой. Регулировка такого узла максимально проста. Сложные модели термоголовок могут получать сигнал от внешних датчиков, например, расположенных вне здания.

Независимо от того, применяется ли готовое решение коллектора или он собирается самостоятельно – система теплого пола, оснащенная таким узлом, будет работать эффективно и надежно. Поэтому, планируя получить хороший микроклимат и возможности его изменения в каждой комнате – стоит внимательно изучать предложения рынка.

Бюджетный вариант коллектора своими руками:

А еще лучше – получить консультации специалистов или поручить разработку системы отопления профессионалам.

Руководство по установке коллекторов водяного теплого пола

Если вы установили какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью. Здесь сходятся трубопроводы из каждой зоны и где подается / смешивается подача горячей воды от источника тепла.

Выбор, установка и обслуживание коллектора могут быть трудными, и если вы сделаете это неправильно, то это может привести к появлению трещин и утечек, которые могут привести к неэффективной и неэффективной системе.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола. В этом руководстве вы узнаете:

Как работает коллектор теплого пола?

Коллекторы

используются в системах теплого пола для управления потоком воды через систему, чтобы обеспечить равномерное и комфортное тепло по всему полу. Коллектор действует как узел системы отопления, соединяющий подающую и обратную линии в центральном месте.

Коллектор состоит из впускного коллектора и обратного коллектора. Коллектор потока оснащен расходомерами, которые четко показывают скорость потока, достигнутую в каждом контуре.

Каждая петля на возвратной планке имеет клапан для открытия / закрытия петли — обычно это управляется клапаном привода, который реагирует на запрос тепла от комнатного термостата.

Выбор подходящего коллектора теплого пола

Коллекторы из нержавеющей стали

Ambiente предназначены для использования с водяными системами теплого пола.Их можно использовать либо вместе с насосом / смесителем, либо напрямую с централизованно смешиваемым / перекачиваемым источником тепла.

Коллектор изготовлен из штампованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый манифольд испытывается под давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии.Точка наполнения / слива со шланговым соединением расположена как на подающей, так и на возвратной штанге.

Во многих системах напольного отопления вода перекачивается и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насоса / смесителя, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос / смеситель в виде CircoMax, который является уникальным для Ambiente и имеет следующие преимущества:

+ Насос можно поворачивать на 90 градусов, в результате получается очень тонкий общий профиль, который можно разместить в распределительном шкафу

+ Блок легко переносится с одной стороны коллектора на другую (левую или правую) без необходимости регулировки или изменения блока

+ Он оснащен новейшей насосной техникой Grundfos в виде насоса UPM3 25-70 Auto

+ Может перекачивать более длинные контуры, чем традиционные насосы с коллектором

+ Встроенный датчик температуры потока на штанге потока

+ Клапан смесителя имеет больший диапазон настройки температуры от 25 до 80 градусов, что является преимуществом для ввода в эксплуатацию и начальной настройки, что означает, что системы можно оставить работающими при низкой температуре потока, не создавая угрозы для чувствительных напольных покрытий.

+ Ambiente также предлагает шкафы с коллектором для всех типоразмеров коллекторов

Размер и тип коллектора, необходимого для теплого пола, зависит от проекта, необходимо учитывать количество комнат, напольное покрытие и тип используемой системы теплого пола.

Ambiente может посоветовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам детали вашего проекта, и мы порекомендуем лучший коллектор для использования.

Стандартные размеры коллектора для теплого пола

Схема коллектора теплого пола (схема) Схема коллектора Ambiente из нержавеющей стали.

Кому следует устанавливать коллекторы теплого пола?

Только квалифицированные монтажники, сантехники и теплотехники должны устанавливать коллекторы теплого пола. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист проложил трубы и установил коллектор.

Ambiente работает с высококвалифицированными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию.

Как установить коллектор влажного теплого пола Коллекторы

Ambiente поставляются в собранном виде, и их просто необходимо установить на кронштейны перед установкой. После того, как вы проложили перила и проверили планы системы теплого пола, чтобы увидеть количество и длину каждой необходимой петли, вы можете установить коллектор.

1. Начиная с одной стороны коллектора, подсоедините к расходомеру коллектора. Запишите, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2. Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу на клипсы в соответствии с конструкцией системы.

3. По завершении петли следуйте тем же маршрутом обратно к коллектору и подключитесь к возвратной планке (нижняя планка с синими колпачками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4. Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубкой UFH.

5. После того, как все контуры установлены и подключены к коллектору, система может быть испытана под давлением.

Обратите внимание, что две планки коллектора смещены, так что трубы могут проходить за нижней планкой для соединения с верхней планкой — мы рекомендуем использовать верхнюю планку в качестве потока, а нижнюю планку — в качестве возврата.

Как подключить коллектор теплого пола

Ambiente предоставляет установщикам схемы подключения, в которых показано, как подключать коллектор UFH для конкретной системы и термостата, который используется.

Вот пример схемы подключения однозонного коллектора с термостатом PRT / E.

Как сбалансировать систему теплого пола

Баланс достигается за счет регулировки расходомеров, чтобы гарантировать, что расход, подаваемый в каждую зону, находится на оптимальном уровне, чтобы обеспечить равномерное и комфортное тепло по всему полу.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.Ознакомьтесь с главными советами Installer Online по установке и балансировке систем теплого пола.

Куда поставить коллектор теплого пола? Коллекторы

следует размещать в легкодоступном месте, чтобы обеспечить возможность обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять не менее 200 мм между уровнем готового пола и нижней частью коллектора, с зазором 75 мм сверху и не менее 50 мм с каждой стороны.

Распространенные проблемы коллектора теплого пола

Если система подогрева пола не работает должным образом, существует несколько распространенных проблем, которые могут быть причиной.К ним относятся:

+ Воздух в системе. Чтобы исправить это, вам нужно будет выпустить воздух из системы с помощью вентиляционного отверстия на расходомере коллектора

.

+ Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на расходомере. Конструкция УВЧ даст правильные значения, с которыми они должны быть установлены

+ Блокировка в системе. Если засорение вызвано физическим предметом, а не воздухом, необходимо промыть систему, чтобы удалить мусор

Как отрегулировать коллектор теплого пола

Чтобы отрегулировать расход коллектора теплого пола, вам необходимо настроить расходомеры, поворачивая их для увеличения или уменьшения расхода.

Каждая петля на расходомере имеет расходомер, чтобы четко указать скорость потока, достигнутую в каждой петле — их можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.

Как удалить воздух из коллектора теплого пола

Если вы подозреваете, что вам может потребоваться удалить воздух из системы теплого пола, чтобы выпустить воздух, застрявший в системе, вам необходимо проверить вентиляционные отверстия, их регулировка позволит вам удалить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии. Точка наполнения / слива со шланговым соединением расположена как на подающей, так и на возвратной штанге.

Заполнение и промывка системы:

1. Закройте запорные шаровые краны, которые подсоединены к коллектору на обеих стержнях.

2. Изолируйте все зоны, закрутив синие колпачки на нижней (возвратной) штанге и расходомеры на верхней (подающей) штанге.

3. Откройте первый расходомер (самый дальний от заправочного клапана) на верхней (расходной) планке (используйте красную манжету, чтобы полностью повернуть черную секцию против часовой стрелки, не используйте ручки — только вручную). Убедитесь, что все другие расходомеры закрыты, за исключением контура, который вы промываете.

4. Снимите черную пластиковую заглушку с заправочного клапана на верхней (проточной) штанге и установите шланговое соединение / шланг, который должен быть подключен к водопроводу.Откройте заправочный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5. Подсоедините подходящий шланг к сливному клапану на нижней штанге.

6. Полностью ослабьте синий защитный колпачок на нижней планке первой заполняемой зоны.

7. Откройте кран на водопроводной сети и откройте сливной кран на нижней планке с помощью ключа на обратной стороне заглушки.

8. Пропустите воду через контур до тех пор, пока из системы не будет удален воздух, закрывая синие колпачки на каждом контуре по мере его продувки.

9. Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3-8.

10. На этом этапе систему можно проверить под давлением, если это необходимо, закрыв сливной клапан и открутив все синие защитные колпачки — давление должно расти медленно — дайте ему подняться до 4 бар, затем закройте заправочный клапан и перекрыть водопроводную воду. Его следует оставить на 24 часа, чтобы проверить наличие значительных падений давления.

Как обслуживать коллектор теплого пола

Для обслуживания коллектора теплого пола необходимо проверить давление в системе. Руководство по испытаниям давлением можно найти в руководствах по установке Ambiente.

Вам необходимо проверить работу насосов, проверить блокировку системы, проверить включение каждой зоны, проверить правильность настройки органов управления, найти утечки и удалить воздух из системы.

Коллекторы теплого пола должны устанавливаться только квалифицированными монтажниками, сантехниками и теплотехниками.Ambiente может предоставить установщикам всю документацию, руководства по установке, электрические схемы и техническую поддержку, необходимую для безупречной установки теплого пола.

Свяжитесь с Ambiente сегодня, чтобы запросить ценовое предложение!

Свяжитесь с нами

Вы нашли эту статью полезной? Ознакомьтесь с этими публикациями в Руководстве для установщика по контролю термостата теплого пола, и что вы должны учесть перед установкой «модернизированного» теплого пола?

Эту статью написал Роберт Таффин.
Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Руководство по коллекторам для теплых полов

Что такое коллектор теплого пола?

Коллектор теплого пола — это система, которая распределяет теплую воду в каждую зону UFH. Они подключают трубопроводы теплого пола к источнику тепла, подавая воду нужной температуры либо из бойлера (через смесительный клапан), либо из теплового насоса, направляя ее в каждую трубку UFH с правильным расходом.

Коллекторы теплого пола могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до разной температуры в зависимости от желания пользователя. Обычно зоны относятся к отдельным комнатам, которые контролируются собственным термостатом.

Детали коллектора теплого пола

1. Расходомер: Расходомер показывает текущий расход для зоны и настраивается с помощью клапана регулировки расхода (3). Требуемый расход рассчитывается в процессе проектирования и отображается на чертежах САПР.
2. Датчик температуры подачи: коллектор подачи (верхний ряд диаграммы) питается теплой водой, температура которой отображается на указателе температуры подачи.
3. Регулировка потока: клапан регулировки потока просто позволяет пользователям регулировать скорость потока, проходящего через каждый контур.
4. Манометр: манометр (7) находится на направляющей коллектора обратного потока и используется для оценки давления во время испытания под давлением.
5. Клапан заполнения / слива: Клапан заполнения и слива используется для первоначального заполнения и слива системы теплого пола.
6. Приводы: привод действует как заслонка, открывая и закрывая, чтобы вода могла проходить через каждый контур. Привод управляется соответствующим зонным термостатом.
7. Отвод воздуха с ручным управлением: Отвод воздуха с ручным управлением позволяет удалять воздух из системы теплого пола.
8. Датчик температуры обратной линии: позволяет оценить разницу температур между подающей и обратной линиями.
9. Главный запорный клапан: используется для изоляции коллектора во время первоначального заполнения и обслуживания.

Как работают коллекторы для теплого пола?

Коллектор состоит из 2–12 «отверстий» (где соединяется трубка), и они функционируют в парах потока и возврата. В коллектор (верхний ряд диаграммы) подается теплая вода, температура которой отображается на указателе температуры (2).

Когда зона требует тепла, расход воды указывается расходомерами (1), которые показывают расход.В коллекторе Nu-Heat расходомер также включает в себя регулирующий клапан, а регулировка осуществляется путем ввинчивания и выкручивания манжеты (3). Затем вода потечет через трубку и вернется в обратный коллектор.

На рейке обратного коллектора есть клапаны для контроля того, будет ли вода течь через отдельную трубку. Эти клапаны управляются приводами (6), которые, в свою очередь, подключены к термостату в зоне нагрева. Возможно, что несколько исполнительных механизмов управляются одним термостатом, если в этой зоне находится более одного змеевика трубки.Другой датчик температуры (8) находится на возвратной рейке (нижний ряд диаграммы), чтобы можно было оценить разницу температур между подающей и обратной линиями — полезно при вводе в эксплуатацию, чтобы убедиться, что все работает правильно.

Каждая направляющая коллектора также включает в себя клапан наполнения и слива (5). Он используется во время установки, чтобы промыть трубы водой, чтобы удалить весь воздух из системы.

Манометр (7) находится на распределителе потока, и он используется для оценки давления во время испытания под давлением.

И, наконец, есть ручной воздухоотводчик (как на большинстве радиаторов), позволяющий выводить небольшое количество воздуха из системы.

Почему коллекторы важны для теплого пола?

Когда дело доходит до теплого пола, это не так просто, как просто накачать теплой водой все трубы и надеяться, что все нагреется по мере необходимости. На скорость потока через каждый змеевик трубы будут влиять потери тепла в зоне, через которую он проходит. В связи с этим система должна быть сбалансирована, чтобы обеспечить соответствующее распределение потока.Тот факт, что будут трубки разной длины, также усложняет ситуацию.

Коллектор теплого пола действует как центр управления системой UFH для решения этих проблем, обеспечивая подачу правильного потока воды в каждую зону, чтобы нагреть ее до правильной температуры, установленной установщиком с помощью предоставленная информация о конструкции.

Установка коллектора теплого пола

Существует ряд шагов, которые необходимо выполнить при установке коллектора теплого пола, чтобы обеспечить эффективную работу системы. Прежде всего, контуры необходимо подключить к источнику тепла (котлу или тепловому насосу). Источник тепла подает в контур теплую воду. Эта вода может быть смешана с более холодной водой, возвращающейся из контура пола для повышения эффективности, используя смесительный клапан и привод для достижения идеальной температуры воды. расчетная температура.

Во время установки эту температуру следует устанавливать с учетом таких факторов, как теплопотери, конструкция пола, тепловая мощность и другие переменные.Также необходимо настроить расход каждого контура. Это обеспечит необходимый нагрев каждой зоны, эффективно нагревая комнату до идеальной температуры воды.

Лучшее место для коллектора теплого пола

Коллекторы теплого пола следует размещать по центру зон нагрева для наиболее эффективной работы. Это означает, что можно использовать трубы минимальной длины, чтобы поддерживать постоянную температуру воды. Вы можете использовать несколько коллекторов, если полы с подогревом применяются на большой площади.

Установка коллекторов Nu-Heat

Коллекторы

Nu-Heat поставляются предварительно смонтированными на монтажных кронштейнах, что помогает сэкономить время на установку. Благодаря инновационной конструкции из нержавеющей стали, изготовленной методом выдувного формования, каждая направляющая является непрерывной (в отличие от некоторых других представленных на рынке, которые являются модульными и соединяются болтами), что означает минимальное количество стыков и уплотнений, что снижает риск утечки.

Единственные компоненты, которые необходимо добавить на месте, — это два датчика температуры, которые просто вставляются в карманы.

Совет: может облегчить жизнь снятие возвратной рейки с кронштейнов, чтобы подсоединить трубку к коллектору потока — это просто делается путем откручивания двух винтов.

Поставляются крепления для крепления монтажных кронштейнов к стене, после чего трубку можно установить с помощью прилагаемых соединений.

Обычно вы устанавливаете коллектор в ориентации, показанной на схеме, но он гибкий:

• Основные соединения подачи и возврата могут быть слева или справа
• Трубки UFH могут подаваться вверх, а не вниз (для обеспечения помещения наверху)
• Если пространство ограничено, весь коллектор можно установить вертикально

Узнайте больше о полах с подогревом от Nu-Heat.

Как отрегулировать коллектор теплого пола?

Снимите , красные колпачки на , расходную или верхнюю штангу на коллекторе . Поверните клапан против часовой стрелки, чтобы уменьшить расход и . Аналогичным образом поверните клапан по часовой стрелке, чтобы увеличить расход и . Отрегулируйте каждого контура до расходомер на расход до завершения настройки.

Щелкните, чтобы увидеть полный ответ.

Точно так же можно спросить, как мне контролировать температуру на теплом полу?

Полы с подогревом работают при более низкой температуре , чем радиаторы, поэтому предложение вашего строителя о том, чтобы подогрев пола постоянно работал под контролем термостата, имеет смысл. Вы используете свой термостат, чтобы установить температуру , которую вы хотите. Это эффективный способ работы системы.

Еще могут спросить, а как избавиться от воздушной пробки в теплых полах? Чтобы удалить воздух, вам необходимо:

1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается.
2. Снимите привод.
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети.
4. Подсоедините шланг к сливному отверстию коллектора и выньте его в отходы.

Соответственно, как сбалансировать коллектор лучистого тепла?

Как сбалансировать излучающий коллектор от Uponor.

1. На балансируемом коллекторе найдите контур с наибольшим падением давления (футы / дюйм).
2. Чтобы сбалансировать все другие контуры на коллекторе, найдите перепад давления (футы / дюйм) для каждого контура и вычтите из контура с наибольшим перепадом давления (так же, как контур, показанный на шаге 1).

Следует ли оставлять теплый пол постоянно включенным?

Рекомендуется, чтобы в разгар зимы, система теплых полов должна быть держать включенной на все раза. Хотя это должно быть при разных температурах в зависимости от использования и активности в доме. Это связано с тем, что полы с подогревом могут нагреться за два-три часа, поэтому лучше не отключать его полностью.

Устранение неисправностей теплого пола

по UFh2

---

1.Если у вас возникла неисправность после того, как система запущена и работает, первое, что нужно проверить, — это расход в расходомерах. Убедитесь, что они установлены в диапазоне от 1,5 л / мин до 2 л / мин для использования с бойлером и 1 л / мин для использования с тепловым насосом. Если нет показаний (красный индикатор вверху), по контуру ничего не течет.

2. Затем снимите головки исполнительных механизмов, если после этого у вас появится поток или ваша система работает, вы знаете, что это электрическая проблема. Если после снятия всех приводов у вас все еще есть проблемы, это будет ошибка потока

Симптомы	Проверки / средства правовой защиты
Нет обращения	Проверить расходомеры открыты Проверить термостаты / приводы на
Трубка подачи нагревается, обратная линия остается холодной даже после многих часов работы, температура на стороне подачи не увеличивается.	Проверить, правильно ли открыты расходомеры Воздушный затвор — промойте, повторив процесс заполнения. Недостаточный поток от котла к коллектору, увеличьте скорость котла или насоса коллектора.
Подводящий и обратный трубопроводы горячие, но температура пола низкая.	Слишком большой расход. Слишком высокая скорость потока не будет передавать тепло в комнате должным образом.Установите расходомеры на 1,5–2 для котельной системы и 1 для использования с тепловым насосом.
В комнатах не становится жарко	Убедитесь, что термостат требует нагрева и включает источник тепла / насосы. Если все в порядке, проверьте расходомеры (красный индикатор) на протекание потока и убедитесь, что все клапаны открыты.
По статистике помещения требуется тепло, но не подается питание на насос.	Статистика безопасности коллектора (если имеется) заблокирована или неисправна, проблемы с электрическим подключением.
Одна комната теплая, другая холодная.	Проверьте правильные приводы на правильных портах коллектора. Недостаточный расход для всех необходимых контуров
Одна комната не греется.	Воздушный затвор — промойте, повторив процесс заполнения. Убедитесь, что термостат требует тепла и открывает правильный привод
Шум в системе.	Коллектор, установленный на перегородке, реверберирует и действует как звуковой ящик. Напряжение на медных подающих и обратных трубах. Воздух в системе — из-за неправильной процедуры заполнения Слишком высокое давление в системе
В комнате слишком тепло.	Нет термостатического управления. Не подключен к правильному порту коллектора. Неисправность / поломка термоголовки. Неисправная / сломанная статистика помещения.

По любым вопросам обращайтесь к нам

Инструкции по установке теплого пола — ООО «Системы теплого пола»

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании.Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света.Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад.Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система напольного отопления должна быть полностью отдельной системой , т.е. поток и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного продавца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты для труб. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть не менее от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому стандартно комбинировать полотенцесушители с полом с подогревом на этих участках.

Если в системе есть металлические детали, ее следует промыть Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Наилучшим образом этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан наполнения потока подсоединен шлангом к водопроводу, а обратный клапан наполнения подсоединен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первый черный колпачок, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. Когда закончите, закройте торцевые крышки.

Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через выпускной воздушный клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Pro Balance 1 SST Manifold.indd

% PDF-1.3 % 1 0 obj >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2015-09-30T10: 28: 37-04: 002015-09-30T10: 28: 42-04: 002015-09-30T10: 28: 42-04: 00Adobe InDesign CS6 (Macintosh) uuid: 1959d8f1-64a9-1442- 8d33-b024be2751d2adobe: docid: indd: bd6a3ab3-2d76-11e0-a007-ee7f2255c7dcxmp.ID: 5AECBC1960206811808383E40B4F00A5proof: pdf1xmp.iid: 59ECBC1960206811808383E40B4F00A5xmp.did: 268FBED25F206811808383E40B4F00A5adobe: DocId: INDD: bd6a3ab3-2d76-11e0-A007-ee7f2255c7dcdefault

convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Macintosh) / 2015-09-30T10: 28: 37-04: 00

application / pdf

Pro Balance 1 SST Manifold.indd

Библиотека Adobe PDF 10.0.1FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток эндобдж 3 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 13 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 15 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 16 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 17 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [0.
