Светодиодная лента - подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО - еще до покупки и заключения договора, вы сможете оценить:
"Сколько это будет стоить?", "Как это будет выглядеть?", "Сколько будет наматывать счетчик?".

Смотреть все решения

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Устройство светодиодной лентыСхема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная светодиодная лентаМонохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лентаRGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW - светодиодная лента
RGBW - светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен светодиод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, диоды, резисторы — ничем не защищены.

Открытая светодиодная лентаОткрытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лентаГерметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс Защита от предметов Защита от влаги
IP33 от крупных предметов диаметром более 2,5 мм от дождя и брызгов, падающих под углом 60°
IP65 полная защита контакта от пыли от водяных струй с любого направления
IP67 полная защита контакта от пыли от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого диода в отдельности.

Лента Бегущий огоньСветодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свеченияЛента бокового свечения

Торцевое расположение диодов изменяет направление света — диоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид диодов, число диодов на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными диодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Вид диодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодовВиды диодов

Первые две цифры означают длину диода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные диоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность диодов на один метр длины определяет в первую очередь яркость свечения. Чем больше диодов, тем ярче будет светить лента.

Варианты плотности диодовВарианты плотности диодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством диодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Где резать ленту?Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода – 5 см
SMD 3528 120 LED 12V 6 светодиодов – 5 см
SMD 3528 240 LED 24V 12 светодиодов – 5 см
SMD 5050 30 LED 12V 3 светодиода – 10 см
SMD 5050 60 LED 12/24V 6 светодиодов – 10 см
SMD 5050 120 LED 24V 12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки Значение Другие варианты
LED Источник света — светодиод
CW Цвет свечения — белый R — красный
G — зеленый
B — синий
RGB — многоцветный
SMD3528
Тип диода — безвыводной (SMD) размером 35х28 мм
30 Плотность диодов — 30 шт на 1 метр 60 — 60 шт на 1 метр
90 — 90 шт на 1 метр
120 — 120 шт на 1 метр
240 — 240 шт на 1 метр
IP20 Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки Значение Другие варианты
RT Серия ленты — открытая лента (фронтального свечения – от плоскости) RTW – герметичная лента (фронтального свечения – от плоскости)
RS – открытая лента бокового свечения (вдоль плоскости)
RSW – герметичная лента бокового свечения (вдоль плоскости)
2 Номер завода изготовителя
5000 Длина ленты — 5000 мм или 5 метров 4000 – 4 метра
3000 – 3 метра
2500 – 2.5 метра

Для герметизированных лент добавляется буква, обозначающая тип герметизации:
5000 P – 5 метров, силиконовая трубка прямоугольного сечения
5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика
5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком

12V Напряжение питания — 12В 24V
36V
Warm Цвет свечения — Белый теплый (2700-3500 К) Day – Белый дневной (4000-5000 К)
White – Белый чистый (6000-8000 К)
Cool – Белый холодный (8000-10000 К)
Red – Красный
Yellow – Желтый
Green – Зеленый
Blue – Синий
Orange – Оранжевый
Pink – Розовый
Violet – Ультрафиолет
RGB – многоцветный (управление контролером)
SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528 Тип диода — диод размером 35х28 мм
300 LED Количество диодов — 300 диодов на 5 метров длины 2Х – двойная плотность
2Х2 – двойная плотность, два ряда
LUX Цвет основания ленты — лента улучшенного качества на белой плате W – на белой плате
B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной лентыСхема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных лентСхема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-лентыСхема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителейСхема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителемСхема подключения нескольких RGB-лент c усилителем

interalighting.ru

Светодиодная лента — особенности, комплектация, применение в интерьере

Применение светодиодных лент в интерьере за последние 5–8 лет стало не просто популярным, а массовым. Это простое и оригинальное решение способно создать оригинальный образ помещения или элементов интерьера. Давайте разберемся в светодиодных лентах подробнее.

Светодиодная лента. Общие понятия

Что такое светодиодная лента — это светодиодный модуль на гибкой печатной плате, свернутый в катушку, который применяется в качестве контурного освещения. Лента представляет собой удобное решение для креативных идей, оригинальных световых решений и часто используется дизайнерами и покупателями.

Производителей лент на светотехническом рынке достаточно — это Osram, Philips, Foton, Gauss, Luna и другие. Светодиодная лента продается в виде 5 м или 10 м катушки, но это не значит, что использовать все метры катушки нужно полностью. Большинство линеек режутся с кратностью 10 светодиодов (на ленте нанесен соответствующий знак «ножницы»).

светодиодные ленты, применение

Технические характеристики светодиодных лент

Светодиодная лента обладает характеристиками, которые учитываются при выборе:

— Цветовая температура белого света (цвет света) делятся на тепло-белый «WW», нейтрально-белый «NW» , холодно-белый «CW». Разброс оттенков белого примерно в пределах от 2700 К до 6500 К (К= кельвин). Читайте внимательно данные на упаковке, так как у разных производителей цветовая температура разная. Помимо белого цвета представлены светодиодные ленты с красным, синим, зеленым, желтым или оранжевым светом. Универсальным решением для любителей цветных эффектов станут RGB-ленты, которые при смешивании красного, зеленого и синего цвета позволяют получить разнообразные оттенки.

Рекомендация: не пытайтесь применять RGB-ленту как источник качественного белого света. Вы его не получите. Оттенок будет с примесями какого-либо цвета. Если хотите нормальный белый свет, выбирайте белые светодиоды.

— Напряжение, от которого работаю светодиодные ленты 12 В или 24 В. Если говорить о светоотдаче, то как пример, лента LS 2835 60 led/m CW luna (60903) длиной 5 м имеет 20 светодиодов на метр, светоотдача одного светодиода около 12 люмен, значит получается 800 люмен на метр (4000 люмен на катушку).

— Потребляемые мощности небольшие 60–90 Вт на 5 м катушку. Так как лента применяется для декоративных целей, обозначения контуров, создания визуальных эффектов, а не для функционального освещения, то угол света светодиодов широкий (120°).

Основные светотехнические понятия мы описывали в статьях на данную тему.

цветовая температура светодиодной ленты

Комплектация светодиодных лент

Что нужно для подключения светодиодной ленты?

Чтобы система заработала, ее нужно правильно собрать.

Что необходимо: светодиодная лента, блок питания (лента низковольтное изделие). Для RGB-версии еще понадобится контроллер для управления цветом света или диммирования. Одного хватает на ленту мощностью примерно 100 — 120 Вт. Если мощность ленты больше, чем может потянуть контроллер, то докупается усилитель.

Если конфигурация световой системы не линейная или имеет места стыка, то соединение частей ленты происходит с помощью коннекторов и клипс (простых или герметичных).

светодиодная лента, комплектация

Установка и монтаж светодиодных лент

Ленты в катушках режутся ножницами максимально близко к нужной длине. На изделии обозначают места, где это возможно сделать (кратность 5–10 см). Разрезав в другом месте, вы нарушите целостность токопроводящих дорожек, по которым идет питание светодиодов.

На тыльной стороне ленты (где нет светодиодов) есть защитная пленка, под которой находится липкое основание. Лента приклеивается на обезжиренную поверхность, но лучше наклеивать на алюминиевую полосу или профиль. Этот вариант лучше с точки зрения теплоотдачи.

Срок службы светодиодов, в среднем (в зависимости от производителя или конкретного изделия) составляет до 50 000 часов. Значит, будет радовать жильцов 5 лет при работе 24 часа в день и 15–17 лет при 8 часовой работе.

Иногда возникают комментарии, что светодиоды работают меньше указанного срока. Это связано с такими причинами как использование дешевых компонентов, низким качеством сборки или выходом из строя блока питания или контроллера. Также проблемы возникают в связи с перегревом (то есть не используется теплоотвод).

монтаж светодиодных лент

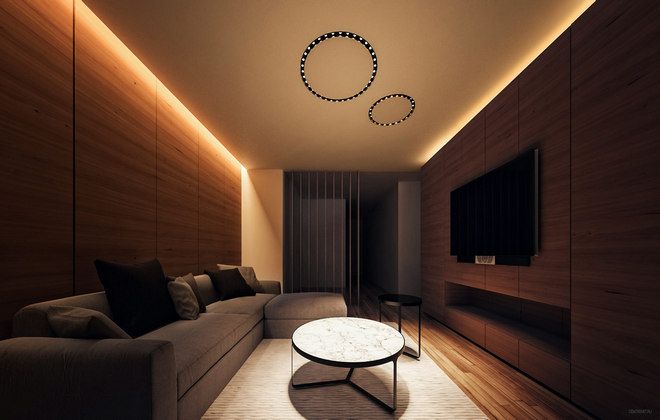

Где использовать светодиодные ленты

Светодиодная лента применяется как для интерьеров, так и для улицы. Поэтому обращайте внимание на степень защиты IP: IP20 — для домашнего использования, IP44 — не боится влаги, IP65 — работает под дождем, а IP68 не боится погружения под воду. Термостойкие модели не боятся высоких температур и применяются в саунах. Влагозащищенные изделия залиты в силикон и имеют надежную защиту для стабильной работы.

Декоративные возможности светодиодной ленты разнообразны: это может быть закарнизная подсветка, контурная подсветка декоративных и архитектурных элементов, подиумов, ниш, плинтусов, зон бассейнов и много другого. Возможности ограничиваются только фантазией.

После монтажа не должны быть видны световые точки от каждого Led-а. Располагайте ленту на расстоянии от освещаемой поверхности или так, чтобы он отражался от стены или потолка (для закарнизной подсветки). Сама лента не должна быть видна, ее прячут за бортиком/ карнизом. Также за карнизом размещают блоки питания. Правильный световой эффект — ровное, равномерное, одноцветное свечение.

светодиодные ленты в интерьере и экстерьере

Технологические достижения светодиодных технологий:

— широкие возможности в области дизайна благодаря разнообразию цветов и гибкости

— экономически выгодное решение за счет малого потребления энергии, большому сроку службы и минимальному техническому обслуживанию

— максимальная надежность в сложных условиях

светодиодная лента, светодизайн

www.o-svet.ru

Светодиодная лента – что это такое, конструкция, как работает, управление, плюсы и минусы

Светодиодная лента – что это такое, конструкция, как работает, управление, плюсы и минусы

Сегодня на прилавках магазинов представлена масса всевозможных источников света, начиная с традиционных ламп накаливания и заканчивая современными люминесцентными разновидностями. Не последнее место среди них занимает светодиодная лента, работающая на основе светоизлучающих диодов.

Что такое светодиодная лента?

Речь идет об источнике света, который имеет вид этакого гибкого шнура, который в народе называют «кишкой». Лента из светодиодов может излучать монохромное свечение, а может мигать всеми цветами радуги, переливаясь, меняя один оттенок на другой, создавая эффект «бегущей волны» и так далее. Светодиодная лента является сравнительно новым источником света, но уже успевшим заслужить популярность у пользователей. С ее помощью можно решать самые разные задачи, тем более что энергии она потребляет совсем немного.

Конструкция светодиодной ленты

Внутри пластиковой трубки находится гибкая печатная плата, покрытая светодиодами. Они расположены на определенном расстоянии друг от друга. Ширина ленты варьируется от 8-ми до 20-ти мм, а толщина не превышает 3-х мм. Светодиодный модуль имеет и электрическую схему с резисторами, необходимыми для ограничения силы тока. Работает этот источник света от постоянного тока напряжением в 12 В. Реже эта величина составляет 24 В. Подключается лента к электричеству через блок питания.

конструкция ленты

Как работает светодиодная лента?

На яркость излучаемого света влияет не только тип установленных светодиодов, но и их количество. LED ленты определяет цвет излучения – синий, красный или зеленый, а вот число светодиодов, установленных на один метр ленты – силу светового потока. Классический вариант с напряжением тока 12 В имеет от 30 до 120 светоизлучающих диодов. При питающем напряжении в 24 В это число может возрастать до 240 шт., расположенных на плате в два ряда. Чем больше источников света сконцентрировано на одном метре ленты, тем более мощный требуется блок питания.

Кроме того, большая часть лент ограничены по длине, поэтому проекты с большой протяженностью этого источника света могут потребовать использования параллельной схемы подключения. В этом случае внимания заслуживает и сечение провода, которое должно быть тем больше, чем дальше блок питания для светодиодной ленты. Для расчета мощности блока питания используются показатели номинальной мощности ленты, продолжительность подключаемых участков и коэффициент запаса, равный 1,15.

Управление светодиодной лентой

Для управления светодиодной лентой используются электронные устройства – диммеры или светорегуляторы. Они различаются по типу регулирования яркости:

  • поворотное механическое управляющее устройство;
  • кнопочный регулятор;
  • сенсорный выключатель для светодиодной ленты;
  • дистанционное управление с пультом;
  • электронное управление по каналу Wi-Fi.

Все эти управляющие устройства различаются по принципу работы. Одни регулируют силу тока, а другие функционируют на основе ШИМ – широтно-импульсной модуляции. Последние отличаются компактностью и пользуются гораздо большей популярностью среди пользователей. Многоцветная система может потребовать двух- и трехканальных диммеров, управляемых через пульт.

управление лентой

Плюсы и минусы светодиодной ленты

Данный источник света имеет массу достоинств и преимуществ перед своими собратьями:

  1. Может работать от разного напряжения, экономно расходуя электроэнергию.
  2. Светодиодная лента с пультом позволяет регулировать освещение, не вставая с дивана.
  3. Продолжительный период эксплуатации – 30 тыс. ч.
  4. Различная цветовая гамма, возможность сочетать оттенки.
  5. Пожаробезопасность. Если лампа накаливания нагревается до 100°С, то температура светодиодной ленты не превышает 50°С.
  6. Небольшие размеры, наличие клеящего слоя и гибкость, открывающие широкие возможности для дизайна.
  7. Экологичность. В ленте отсутствуют вредные и токсичные вещества.
  8. Простая схема установки.
  9. Максимальная мощность излучаемого потока.

Из минусов можно отметить:

  1. Высокую стоимость изделия.
  2. Светодиодная лента «сильна» лишь своей продолжительностью, а каждый диод по отдельности светит очень тускло.
  3. Монтаж сопряжен с применением усилителей, трансформаторов и выпрямителей.
  4. Необходимость использования блока питания, поиск подходящего для него места.

Виды светодиодных лент

Данные источники света различаются не только по количеству диодов на 1 м длины. Как уже было сказано, светодиодные ленты для подсветки могут быть разных цветов, а это определяется типов диодов: однокристальные и многокристальные. Первые создают монохромное свечение, а вторые могут светить сразу несколькими цветами. Кроме того, ленты со светодиодами могут быть:

  • влагонезащищенными;
  • влагозащищенными;
  • влагостойкими.

Первую категорию можно монтировать только в сухих помещения, вторая не меняет своих эксплуатационных характеристик в комнатах с повышенной влажностью, например, ванной. Влагостойкие можно помещать в аквариум, подсвечивать с их помощью дно бассейна и тому подобное. По направленности свечения они делятся на:

  1. Фронтальные. Такая лента имеет угол рассеивания света в 120°.
  2. Торцевые. У торцевых светодиодных лент угол рассеивания равен 90°.

Умная светодиодная лента

Совершенствуется и подсветка потолка светодиодной лентой, которая успела обзавестись самыми разными цветами и даже музыкальным режимом. Управлять ей можно через любой электронный девайс – телефон, планшет или компьютер. Нажатием на кнопку «таймер» можно установить обратный отчет и время, через которое лента будет отключена. Источник света оборудован несколькими схемами освещения – рассвет, закат, ночник, свеча, возможностью плавного нарастания и убывания яркости.

умная лента

Где использовать светодиодные ленты?

Вариантов применения такого источника света масса. Один из самых популярных – дизайн интерьера. Любую слабо освещенную зону можно осветить этим прибором, причем выбрать подходящее место, где свет не будет бить прямо в глаза. Светодиодная лента в интерьере незаменима в комнатах с низкими потолками, где нет возможности установить точечные светильники. Ленты со светодиодами активно используют в дизайне экстерьера – украшения фонтанов, бассейнов, фасадов домов, различных архитектурных элементов. Рекламная подсветка – еще одна область ее применения, как и автомобильный декор.

где использовать ленты

Как выбрать светодиодную ленту?

При выборе данного источника света учитывают следующие параметры:

  1. Длину и толщину. Готовая продукция продается в бобинах по 5 м. Примерно представляя площадь участка, который требуется осветить, можно рассчитать нужное количество бобин. Толщина может иметь значение при подсветке ниш, поэтому этот момент определяется индивидуально.
  2. Характеристики светодиодной ленты включают многообразие оттенков. В зависимости от дизайна интерьера и подбирается этот параметр.
  3. Плотность диодов в одном погонном метре. Это важная особенность, которая определяет мощность светодиодной ленты, то есть величину светового потока.
  4. Напряжение питания. От него зависит тип применяемого драйвера, адаптера или блока питания. Мощность преобразователя 220-вольтовой сети подбирается в зависимости от мощности диодов одного погонного метра. Она указана на упаковке.
  5. Степень защиты.

Цвета светодиодной ленты

Одноцветный светодиод может светиться белым, синим, красным или зеленым оттенком. Другой цвет можно получить, покрыв кристалл специальным люминофором или установив сразу несколько диодов разных оттенков. В продаже можно найти ленты бирюзового, малинового, терракотового и других цветов, не говоря уже о стандартных расцветках, поэтому светодиодная лента на кухню под шкафы может излучать какой угодно оттенок, все зависит от желания и фантазии человека.

цвета ленты

Как проверить светодиодную ленту на работоспособность?

Если изделие рассчитано на рабочее напряжение в 12 В, проверить его можно с помощью обычной пальчиковой батарейки. Все, что нужно сделать – это соединить плюс и минус батарейки с соответствующими контактными пятачками на ленте при помощи тонких проводов и оценить результат. Исправная уличная светодиодная лента загорится, а нерабочая не запустится вообще.

Как подключить светодиодную ленту?

Нет ничего сложного в том, чтобы запустить в работу этот источник света. Подключение светодиодной ленты к блоку питания осуществляется с помощью коротких проводов. Как правило, лента оборудована ими сразу, а если нет, то можно припаять провода самостоятельно. При желании ее можно укоротить, но делать это лучше в местах, указанных производителем, иначе пара соседних диодов гореть не будет.

Короб для светодиодной ленты

Обустройство подсветки предметов мебели и интерьера – задача непростая. Самый простой вариант монтажа ленты – приклеить ее к нужной поверхности, но если необходимо спрятать источник света в полу, потолке или стене, используется специальный короб. Он может быть прозрачным, матовым, выполняться из самых разных материалов – пластика, алюминия и так далее. Рассеиватель для светодиодной ленты, как еще называют короб, может иметь форму угла, крепиться к любой поверхности или прятаться в стене.

При желании реально приобрести водонепроницаемый короб, который выбирают для комнат с повышенной влажностью. Пластиковое приспособление стоит недорого, к тому же легко крепится к гипсокартону, позволяя реализовать самые смелые дизайнерские решения. Алюминиевые хорошо защищают ленту от механических повреждений, воды и перегрева благодаря высокой теплопроводности.

короб для ленты

Как соединить светодиодную ленту?

Если в процессе работы требуется соединить два отрезка ленты, то их либо спаивают, либо сцепляют с помощью соединительных коннекторов. Ленту разрезают по обозначенному на ней месту. Расположенные рядом контактные площадки необходимо зачистить, залудить, а после соединить при помощи тонких проводов. Установка светодиодной ленты после этого осуществляется по вышеописанной схеме путем подключения к блоку питания.

Почему моргает светодиодная лента?

С такой неисправностью сталкиваются многие. Нередко бывает так, что через какое-то время после установки светодиодная лента на кухне или любой другой комнате начинает мерцать, частично тускнеет или просто горит не в полную силу. Одна из причин связана с неправильно подобранным блоком питания. Возможно, ему просто не хватает мощности и в результате падает напряжение. Бывает и так, что заявленная производителем мощность не соответствует действительной, поэтому лучше покупать продукт у зарекомендовавших себя марок.

Кроме того, не стоит соединять между собой отрезки лент разных брендов. Они могут не сочетаться между собой, что будет проявляться морганием или полным отсутствием отдельных цветов. Подключение лент от разных блоков питания тоже может вызывать появление подобной неисправности. Еще одна причина связана с подключением блока питания к комнатному выключателю с подсветкой.



womanadvice.ru

Что такое светодиодная лента - виды, конструкция, устройство LED ленты

1. Что такое светодиодная лента?
2. Конструкция светодиодной ленты
3. Виды светодиодных LED лент
4. Регулировка излучения светодиодной ленты
5. Способы прокладки ленты
6. Подключение СДЛ
7. Ошибки при подключении
8. Блоки питания для светодиодных лент
9. Применение светодиодных лент
10. Основные преимущества LED лент
11. Недостатки светодиодной ленты

Что такое светодиодная лента?

Светодиодная лента - это гибкая лента, на которую с одной стороны прикреплены светодиоды, а на другую нанесена клейкая основа. Диоды расположены группами, по 3 светодиода в каждой группе. Длину можно изменять простыми ножницами. Подключается к сети с помощью блока питания. Применяются для подсветки мебели, полок, комнат, потолков и других решений. Цены указаны за 1 метр (мин. заказ 5 метров — упаковка).

Светодиодная лента

Глоссарий:

  • SMD 3528 — излучающий прибор, предназначенный для монтажа на поверхности.
  • Чип — кристалл из полупроводникового материала.
  • Люминофор — вещество, поглощающее энергию, создаёт яркий световой поток.
  • Подложка — гнущаяся плата с элементами.
  • Клейкая основа — закрепляющая СД полосу.
  • Люмен — световой поток обозначается (лм).
  • RGB контроллер — устройство регулировки цвета и управления режима излучения.
  • ДП — дистанционный пульт с широкими функциональными возможностями.
  • Авторитетные производители светодиодной продукции (брендовые): Philips, LG, Epstar, Samsung.
  • СД — источник излучения.
  • БП — блок питания.
  • Кельвин — единица измерения световой интенсивности излучения обозначается (К).
  • Драйвер — источник тока для ленты.

Конструкция светодиодной ленты

Главным элементом ленты являются светодиоды, припаянные с установленным расстоянием друг от друга к гибкой плате (подложке), а также ограничительными резисторами. Ширина ленты колеблется 8—20 мм и по высоте с элементами менее 5 мм. На тыльной части нанесён клеящий слой. Стандартная длина пять метров. При изготовлении используют технологию миниатюризацию высокого уровня SMD и DIP.

Также в комплект с LED лентой входят: контроллеры, преобразователи, усилители, специальные клипсы, соединяющие провода. Для одноцветных применяют двух контактные, для полихромных — на четырёх.

Виды светодиодных LED лент

Они зависят от типа применяемых светодиодов и различают:

  1. Количеством светодиодов пропорционально величине излучения.
  2. Свечением: цветным (любого оттенка) и монохромным (с одним основным колером). Пример RGB. Используя светодиоды с устроенными излучателями трёх разных цветов: Read, Green, Blue в переводе с английского красного, зелёного, голубого.
  3. Различной хроматической температуры с границами от 2700 до 10 тыс. Кельвинов. Пример, лампа накаливания в 100 Вт имеет 2800 К. Люминесцентная (белого света) 3500 К.

Характерные различия светодиодных лент

По типу применяемых светодиодов:

Основными источниками света являются светодиоды SMD 3528, 5050. Первый имеет один излучающий кристалл с потоком до 6 люмен (лм). Второй — три, собранный как монохромным, так и многоцветным элементом RGB. Аббревиатура обозначает: первая буква — красный свет, вторая — зелёный и последняя синий. Контроллер управляет свечением кристаллов, получая разные цвета излучения.

По наличию диодов в одном метре:

Сравнивая SMD 3528 и их количество в светодиодной ленте 60 или 120 штук, она имеет поток 300 или 600 лм/метр. Мощность потребления соответственно в два раза больше 4,8 Вт/м. SMD 5050 имеет 30, 60 диодов на таком же отрезке. Поток одного 18 лм. Вместе дают 540 и 1080 сообразно. Сравнивая ЛН 75 Вт, излучающую около 850 лм, с круговым свечением, и светодиодную направленного освещения, имеющую 120.

По качеству использованных элементов:

LED ленты делятся на профессиональные и эконом класса, различные по цене. В первом применены качественные, проверенные контрольными испытаниями резисторы и светодиоды с большими сроками работы. Комплектация второго выполнена дешёвыми деталями с более низкими параметрами, но пригодными для подсветки.

По степени защиты:

Обозначение IP 20 и подобные ему, расшифровывают как международный стандарт Ingress Protection. В переводе подразумевается система защиты электрических элементов покрытием от проникновения в устройство, влаги, пыли и других нежелательных предметов, и веществ. Первая цифра указывает защиту от твёрдых включений, вторая — от влажных факторов. Чем она больше, тем лучше конструкция защищена от неблагоприятного влияния среды.

По цвету температуры и свечения

Производители изделия поставляют светодиодные ленты всех семи основных колеров: начиная от белого и до синего. Светодиодная лента RGB излучает сразу несколько цветов.

По окраске основания (подложки)

Как правило, оно имеет два цвета: белый, жёлтый, а реже тёмного оттенка.

Регулировка излучения светодиодной ленты

Регулировку яркости и цвета светодиодной ленты выполняет контроллер, изменяющий поток излучения отдельно по каждому колеру. Необходимый режим задаёт пульт дистанционного управления (ПДУ). Который бывает кнопочным, сенсорным, инфракрасным или радио. Последний может «командовать» одним контроллером или целой группой. Датчики движения подключают подсветку и освещение. Для монохромного, достаточно преобразователя напряжения. Выключатели, прерыватели расположены по месту. Источник питания ленты желательно закреплять возле её начала или конца.

Ориентация свечения

По наклону потока LED ленты разделяют на 2 группы: бокового и переднего излучения. Во второй оно направлено перпендикулярно к поверхности основания. Применяют для подсветки рекламы, интерьера, автомобиля. В первой поток распространяется параллельно плоскости, на которой закреплены элементы. Их устанавливают в отверстиях рекламных конструкций, выделяя информацию по контуру.

Прокладка ленты

Существующие способы её монтажа, оптимальны для выполнения разных задач и показывают неодинаковые результаты. При устройстве не следует переламывать, изгибать или перекручивать подложку, оберегая от повреждений токоведущих соединений.

Закрепление ленты на мебель, в комнате. Подсветка шкафов, ниш, эффектных эстетически зон. Ленту размещают внутри предметов, интерьера. Необходимо очистить и обезжирить поверхность, а затем прочно прикрепить. Не стоит забывать про отвод тепла, так как дтоды тоже нагреваются,

Устройство в настенных и потолочных нишах. При установке СДЛ на гипсокартонной плоскости её предварительно шпаклюют, выравнивают, покрывают одним слоем грунтовки. Место размещения преобразователя и контроллера не ухудшает отвод тепла и позволяет свободный доступ для их осмотра и ремонта. Дополнительно укрепляют бортики, рассеивающие поток света, ослепляющего глаза. Светодиодную полосу устанавливают после окончательного закрепления всех гипсокартонных плит шурупами. В противном случае они могут повредить ленту или быть причиной короткого замыкания.

Монтаж светодиодной ленты в помещении. Её можно закрепить на полиуретановых плинтусах или на любой высоте (зоне) комнаты, предварительно на обезжиренное место. Устройство в специальном коробе. Низкая механическая прочность требует монтировать её в алюминиевых профилях с внешним светофильтром. Они и защищают от механических повреждений, скручивание, разрывов, попадания пыли и частично влаги. Перед закреплением профиля планируют и подчеркивают на плоскости линию его размещения. Закрепив, внутрь наклеивают СДЛ. Вполне безопасно такой монтаж устройства можно расположить близко к полу.

Подключение СДЛ

Длина последовательно соединённых лент ограничена. Увеличение их количества требует применить параллельную схему соединений. Ниже перечисляются некоторые советы самостоятельного монтажа светодиодных устройств. Ведь статистикой подсчитано, что причиной выхода из эксплуатации подсветки или освещения, около 90%, может быть неправильное монтирование.

Совет первый.

Сначала закрепляют специальный анодированный алюминиевый профиль серебряного цвета. Шириной 18 мм, высотой 9 мм. Он выполняет важную роль охлаждающего радиатора. Вбирает избыточное тепло и рассеивает в пространство. Поверхность из других материалов не подходит. Влияние повышенной температуры уменьшает яркость светодиодов. Со временем они тускнеют до полного выхода из строя. Алюминиевый профиль позволяет применять рассеивающие линзы разной прозрачности.

Совет второй.

Лента 5 метров работает в оптимальном режиме. При необходимости удлинить подсветку их соединяют параллельно. Каждую стандартную ленту подключают отдельно к источнику питания.

Третий совет.

Блок питания выбирают на 15—30% больше суммарной мощности, потребляемой LED лентой. Такой запас гарантирует оптимальную работу устройства и долгий срок службы.

Ошибки при подключении светодиодной ленты

Светодиодные ленты обладают преимуществами перед традиционными источниками освещения. Они долговечны, виброустойчивы, экономичны и к тому же имеют малые габариты. Иногда, выше перечисленные достоинства полностью не реализуются на практике. При подключении необходимо исключить такие моменты.

  1. Нельзя рассматривать СД как аналог обычных устройств освещения. Это нелинейный полупроводниковый осветительный прибор с отличительной технической характеристикой.
  2. Ошибочно подсоединять СД непосредственно к источнику питания (рис 1). Подключают последовательно через резистор, влияющей на величину тока (рис 2) или драйвера, параметрами которого являются выходной ток и мощность (рис 3).
    Светодиодная лентаСветодиодная лента
    Светодиодная лента
  3. Неправильно подключать параллельно к одному источнику. От такого подсоединения излучение будет различным по яркости. При выходе из строя одного светодиода (рисунок 4), растёт ток на другом, ускоряющий его деградацию.



    Светодиодная лента

  4. Ошибочно последовательное подключение ленты с элементами разных номиналов. При этом элементы тускло светятся или ускоряется их износ. Ток в цепи зависит от величины ограничивающего резистора (рис. 5).
    Светодиодная лента
  5. Установка элемента (R) с неподходящим сопротивлением. Несоответствие тока параметрам, приведёт к перегреву кристалла, сокращению срока службы.
  6. Применение ограничивающего резистора с заниженным номиналом, ускоряющего разрушение (рис. 6).
    Светодиодная лента
  7. Необходимо регулировать обратное напряжение. Потому что, увеличение тока вызовет перегрев полупроводника, тепловой пробой и выход СД из строя. Рисунки 7, 8.
    Светодиодная лента
    Светодиодная лента

Блоки питания для светодиодных лент

Типы

Существуют различные варианты конструкций и назначений БП.
Открытый, выполнен в металлическом или пластмассовом корпусе без защиты от влаги. Предназначен для использования внутри здания в сухой атмосфере. Его мощность варьируется от 6 до 360 Вт.

Непроницаемый. Изготовлен в алюминиевом корпусе, одновременно служащим защитой от влаги и эффективным радиатором отвода тепла. Конструкцию прибора малой мощности помещают в пластиковую оболочку уменьшенного размера.

Закрытый блок. Смонтирован в металлическом корпусе, защищён от влаги по классификации IP 54. Он пригоден для внешней установки. Мощность колеблется от 60 до 360 Вт.

Блок питания на 24 Вольт не отличается по структуре от такого же на 12 В. Практически он чуть больше и тяжелее. Для примера, устройство освещения или подсветки 5-метровой лентой подходит БП мощностью 200 Вт.

Расчёт мощности блоков питания

Прибор преобразует переменные 220 в. в постоянные 12 или 24 вольта. При вычислении исходят из таких параметров: используемой мощности одним метром СДЛ, длины всех участков (отмечено на упаковке товара) и плюс коэффициент запаса в пределах 1,15 — 1,30. Подсчитывают по формуле Мб = Мл x Дл. x K. В ней Мб — мощность блока питания. Мл — потребляемая одним метром ленты. Дл. — её длина. K — показатель запаса. Он составляет 30% и равен 1,3. Меньший коэффициент желательно не выбирать. Не допускать работу прибора на пределе возможностей. Приняв рекомендуемый запас, он «проживёт» дольше. Пример расчёта. При длине ленты десять метров и 5 Вт мощности на один метр, заданным коэффициентом 1,3 получим главный показатель Блока — 65 Вт. Ближайшими к этому параметру будут 80 или 100 Вт. Первая модель предпочтительнее.

Подключение блока питания

На блоке питания видны клеммы, расположенными под буквами L и N. Это вход сети 220 вольт. Обозначено подсоединение «земля». Контакты с учётом полярности проводов: минусового — V, — V и плюсового +V + V. Эти клеммы смонтированы параллельно. Можно подключать одновременно выходы на две светодиодные ленты. Чем мощнее блок, тем больше у него пар (контактов). Полярность необходимо соблюдать. Для подключения СДЛ имеются два провода. Красного цвета (плюсовой) и чёрный (минусовой).

Порядок подсоединения такой. Сначала подают к блоку сетевое питание, потом к проводам LED ленты. На приборе устроена регулировка (подстройка) входящего напряжения, поступающего к ленте. Если она потребляет 12 вольт подавать больше не рекомендуется. Допускается 11 в. При этом она будет работать дольше. Многоцветную ленту, подключают через контроллер четырьмя проводами. Красным, зелёным, чёрным, синим. Окраска каждого соответствует цвету излучения и подсоединяется к своей клемме. Они расположены под надписью Light (свет). Контакты, обозначенные POWER «+» / «-», подводят к блоку питания. Затем на прибор подают сетевое питание.

Внешний осмотр блока питания

Блок может быть с кулером или без него. На лицевой стороне приведена (здесь приводится часть такой информации): Model Input: AC 100 V / 240 V: DC + 12V 20 A 250 Вт 12 в. Он имеет 9 зажимов. Буквой L обозначена фаза, N — ноль. Отмечены по три клеммы минусов - V и плюсов + V. Сбоку размещён регулировочный резистор. Проверяют работоспособность блока питания. Подключив провода светодиодной ленты (красного цвета к плюсу + V, чёрного к минусу - V), подсоединяют к сети. Таким образом, проверен блок мощностью 250 Вт. Уровень шума кулера, такой же как и в системном блоке стационарного компьютера.

Применение светодиодных лент

Подсветка автомобиля. Днища, на которую потребуется всего пять метров ленты. Салона, колёс, дисков, багажника, ускоряющей поиск нужной вещи. Бардачка, приборной панели, дверных ручек, педалей и ковриков. Такая подсветка может долго существовать, если она смонтирована в металлическом профиле. Нечувствительна колебаниям температуры. Напряжение 12 вольт делает её безопасной. Монтаж не требует высокой квалификации мастера, когда его может выполнить сам желающий. Выбор цветовой гаммы, оттенков громадный. Приводится цифра в 17 млн. Управляя дистанционным пультом или программой изменяют цвет, переливы света, скорость чередования яркости и других спецэффектов, не нарушая безопасность движения на дороге.
подсветка автомобиля светодиодной лентой

Подсветка гардин. СД лента, как гибкая и легко прикрепляемая на поверхность любого материала. На тканевые портьеры, тюль, капрон, гобелен, жалюзи или роликовые шторы. С помощью пульта управления RGB контроллера выбирают или программируют подсветкой гардин. Устраивать такой дизайн безопасно. Ленты малой мощности не нагреваются. Синтетические материалы не повреждаются. Срок службы менее 100 тыс. часов. Подсветка экономична, её можно сравнить с лампой накаливания мощностью в 25 Вт.
подсветка гардин led лентой

Оформление витрин. Основанием применения является возможность устанавливать требуемую освещённость, выбирать цвет потока. Учитывают, что каждый товар, пищевой продукт подсвечивается определённым колером. Например, впечатляет покупателя мороженое, находящееся под голубым светом, кондитерские деликатесы — освещаемые жёлтым. Под излучением СД искрятся стекло и хрусталь, мерцают ювелирные изделия, расположенные под разными углами или рассеивающим потоком. Подсветку применяют в холодильниках, привлекательных винных полок. Этот способ не вредит качеству товара, продуктов, безопасный и экономный.
оформление витрин светодиодной лентой

Подсветка потолка. Применение помогает без затрат обновить, преобразовать мгновенно интерьер помещения по своему настроению. Зрительно скорректировать высоту комнаты, придать настоящее ощущение простора, природного света. Гибкая лента податлива для монтажа в углублениях, легко копирует конфигурацию разных форм. Срок работы около десяти лет. Не требует специального обслуживания, не выходят из строя и замены их новыми узлами и элементами.
освещение потолка светодиодными лентами

Основные преимущества LED лент

  1. Высокая надёжность.
  2. Экологичность.
  3. Простое закрепление светодиодных лент на подготовленной поверхности.
  4. Малые расходы эксплуатации, учитывая показатель соотношения потока света к стоимости.
  5. Светодиодные ленты отличаются большим сроком эксплуатации по сравнению с известными лампами освещения. При оптимальных температурных режимах работает свыше 30 тыс. часов.
  6. Имеется возможность увеличения светового потока пропорционально длине ленты, избегая перегрева составляющих элементов.
  7. Гибкость конструкции разрешает выполнять различные дизайнерские проекты.
  8. Небольшие габариты.
  9. Допустимость регулировки цветового оттенка и яркости.
  10. Безопасность использования.
  11. Отсутствие пульсации.

Недостатки светодиодной ленты

  1. Цена LED ленты выше люминесцентных ламп и накаливания.
  2. Нет взаимозаменяемости с использованием старой арматуры.
  3. По сравнению с белым светодиодом СДЛ имеют невысокий индекс по цветопередаче (около 80).
  4. Недостаточная устойчивость конструкции ленты против механических повреждений.

В данной метке нет товаров.

lampa-piter.ru

Как и где можно использовать светодиодные ленты


В последнее время в качестве подсветки рекламы, витрин магазинов, габаритов автомобилей вместо ЛБВ (лампы бегущей волны) стали использовать более современное и экономное освещение – светодиодные ленты. Однако, многие владельцы квартир и домов поняли как и где можно использовать светодиодные ленты в своем жилище. Для тех кто еще не решился или не знает, как подключить светодиодную ленту или в каком месте она будет более эффективно эта статья. Чтобы лучше вникнуть в суть вопроса рассмотрим все по порядку:

  • Устройство светодиодных лент.
  • Схема подключения светодиодных лент к сети 220 В.
  • В каких местах светодиодные ленты эффективны.

Устройство светодиодных лент

Основой устройства светодиодных лент являются светодиоды, припаянные к эластичной печатной плате, имеющей форму ленты, в которой, кроме светодиодов еще, впаяны транзисторы и диоды, обеспечивающие функциональность всей конструкции. Через каждый метр на ленте имеется метка, по которой ее можно разрезать. Маркировка светодиодов выглядит следующим образом: SMD 3028, SMD 5050 B SMD 5050 RGB. Угол направления лучей элементов составляет 120 - 160º.

Типы светодиодных лент для квартиры и дома

Если кому интересно, буквы при обозначении определяют аббревиатуру от слов «прибор смонтированный на поверхности» и если это перевести на английский язык, то будет выглядеть так: Surface Mounted Device (SMD). Цифры определяют размер чипов в мкм (микрометров): 3028 – это 32 х 28 мкм или 5050 – 50 х 50 мкм. От размера чипа зависит свечение: чем размер больше тем оно ярче.

Не менее значимой характеристикой светодиодных лент является оттенок цвета свечения, палитра которого имеет широкий диапазон: синий, зелены, красный, желтый и т. д. Кроме того, бывают элементы с холодным и теплым светом. Светодиодные ленты продаются в рулонах по 50 п/м по цене за 1 м/п, в котором находится 50 штук светодиодов.

Светодиодная лента режется ножницами или острым ножом точно по специальным меткам

Мощность указывается в ваттах в 1 метре и в основном она равняется 12 ВТ. Если вам предлагают светодиодные ленты меньшей мощности – остерегайтесь подделки. Бывают ленты длиной по 40 и 60 м, но и в тех, и в других возможно рабочее напряжение в 12 и 24 В.


Схема подключения светодиодных лент к сети 220 В

Чтобы светодиодная лента светилась от переменного напряжения 220 В нужно его преобразовать в постоянное и понизить до 12 или 24 В. Для этого применяется блок питания, рассчитанный на определенную мощность. Но какова бы эта мощность ни была необходимо соблюдать полярность подключения, то есть плюс блока питания должен быть подключен к плюсу светодиодной ленты, иначе она светиться не будет.

Подключение с использованием одного блока питания (его мощность должна соответствовать суммарной мощности количеству лент)

Подключаются светильники к блоку питания параллельно: тогда суммарная мощность количества лент не должна превышать мощность блока питания. Если светодиодные ленты подключить последовательно, хорошо будет светить первая лента, а остальные будут просто «тлеть» и, причем нагреваясь. А как известно, перегрев чипов приводит к преждевременному выходу их из строя.

В каких местах светодиодные ленты эффективны

Применение светодиодных лент имеет широкий спектр ввиду их изящности и малого потребления электроэнергии. Весьма эффективно и красочно светильники смотрятся:

  • При освещении подвесных потолков, особенно в труднодоступных местах, заменяя порой всем привычные люстры.

  •  В декоративной подсветке в нишах стен.
  • С помощью светодиодных лент можно осветить как стыки стен с полом, так и просто оборудовать освещение, идущее с пола.

  • При входе в квартиру или дом в виде окантовки дверей.
  • Освещение рабочего места на кухне над столешницей и мойкой посуды.

  • В ванных комнатах и в самой ванне.

  • Вокруг выключателей, розеток.

  • При наличии в квартире аквариума или террариума подсветка из светодиодных лент будет выглядеть весьма экзотично.

Конечно, это неполный перечень применения светодиодных лент. Их еще можно использовать везде, куда может распространяться ваша фантазия, которая, как известно, у каждого безгранична.

remontzhilya.ru

Устройство светодиодной ленты: важно знать при подключении



За последние годы светодиодная лента прочно заняла свое место на рынке осветительных приборов благодаря целой массе достоинств, которые позволяют использовать ее для создания подсветки в различных сферах человеческой деятельности.

Главным достоинством такого изделия является простота сборки и монтажа своими руками. Но чтобы это сделать, нужно знать устройство светодиодной ленты и принцип ее работы. При этом многие предпочитают делать вместе с ней систему управления для освещения. Разобраться в вопросе устройства изделия постарается помочь эта статья.

Где используется

Прибор управления

Контроллер и пульт

Многие люди для управления системой освещения и создания неповторимой игры света у себя дома очень часто используют светодиодные ленты. Но чтобы система управления с таким источником света заработала, необходимо дополнительное оборудование: контроллер и пульт дистанционного управления.

Сегодня без светодиодной ленты невозможно обойтись в следующих ситуациях:

  • создание на потолке скрытой подсветки;
  • ночное освещение рекламных щитов и витрин магазинов;
  • тюнинг автомобилей;
  • ночная подсветка дома;
  • создание романтической атмосферы и многое другое. Светодиодная подсветка

    Подсветка потолка

Все это разнообразие основывается на широком ассортименте видов такого источника света.

Имеющееся разнообразие

Рынок осветительных приборов сегодня удивляет нас своим многообразием. Но если мы возьмем только ту часть, которая представлена исключительно светодиодными лентами, нам также будет на что посмотреть. На сегодняшний день самыми популярными являются следующие модели:

Кроме этого подобная продукция может иметь разный вольтаж: 12 вольт и 220 вольт. Для подключения изделия в 12 вольт к сети электропитания на 220 вольт обязательно необходимо использовать блок питания. Он позволит без лишних проблем подключить ленту на 12 вольт к стандартной сети в 220 вольт.
Знание того, как устроена лента дает возможность правильного управления ее световым потоком с помощью дополнительного оборудования. Рассмотрим отдельно каждый вид ленты в плане ее устройства.

Первая модель

Модель SMD 3528 – одна из самых популярных лент, которые сегодня широко используются в самых разнообразных областях. Устройство такой ленты простое и она легко подключается к блоку питания или контроллеру.
Устройство SMD (SLW) 3528 предполагает размещение в одном метре ленты 30 светодиодов. Они располагаются с интервалом в 33 мм. Схема такого устройства показана ниже.

Схема SND 3528

Схема

Каждый светодиод обладает яркостью в 5 Люменов при белом свечении. В результате яркость одного метра SMD 3528 составит 150 Люменов.
Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия влаги специальным слоем силикона. С такой модификацией она может быть установлена в такие места, как на потолке в ванной комнате или кухне. При этом ее можно использовать даже в воде, например, для подсветки бассейнов.

Обратите внимание! При установке данного источника света необходимо помнить, что нарезку на куски нужной длины следует делать только в специально отведенных для этого местах. Для создания системы управления к ленте в местах контактов нужно будет припаять провода от дополнительного оборудования. Схема подключения здесь такая же, как и при соединении двух отрезков изделия.

Стоит отметить, что места разреза у влагозащищенных моделей SMD 3528 также снабжены силиконовой защитой.
В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В этом случае устройство имеет интервал между диодами в 17 мм. Следовательно, такая продукция характеризуется яркостью в два раза большей, чем предыдущий вариант.
Устройство данного типа состоит из следующих частей (схема приведена ниже):

  • металлическая подложка;
  • 3 провода, которые проходят внутри этой подложки. Из этих проводов один – общий минус»-«, второй – общий плюс «+» и третий – перемычка между светодиодами, входящих в состав блока. Подключение лент к блоку питания

    Схема

Каждый блок содержит три светодиода. Такое устройство обусловлено напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Поэтому нарезка ленты происходит блочно – каждые три светодиода.

Вторая модель

Светодиодная лента модели SMD 5050 имеет совершенно иное устройство, нежели предыдущий вариант. Схема ее устройства имеет следующий вид.

Схема SMD 5050

Схема



Светодиодная лента

Лента SMD 5050

Отличие заключается в том, что здесь имеется другое количество диодов. Здесь в одном светодиоде есть три кристалла. Но на этом отличия не заканчиваются, так как кристаллы здесь имеют разное цветовое оформление. В SMD (SLW) 5050 используются три базовых цвета:

  • синий;
  • красный;
  • зеленый.

При этом светиться такое устройство будет одним цветом – соответственно красным, синим или зеленным. Но имеется и еще один вариант – свечение всеми тремя цветами сразу. В такой ситуации свечение получится белого цвета. Для управления яркостью и световым потоком можно использовать дополнительное оборудование. Для управления подключаем контролер и здесь уже можно фантазировать: сделать яркость одного кристалла минимальной, а двух остальных оставить на прежнем уровне и т.п.

Обратите внимание! Используя с лентой SMD 5050 контроллер можно получить световой поток до 16 млн. разнообразных вариаций оттенков.

Если вам нужно организовать подсветку на потолке с помощью SMD 5050, необходимо учитывать яркость свечения ленты. SMD 5050 имеет яркость в 12 люмен. Такая лента выдает яркость в три раза больше, чем можно получить при использовании других видов светодиодной продукции.
Как правило, модель 5050 имеет напряжение во все те же 12 вольт. Поэтому для нее также необходим блок питания для подключения к сети 220 вольт. Но есть модели, которые имеют напряжение в 220 вольт. Здесь блок питания не нужен, так как лента с сетью будут иметь одно напряжение. Но SMD 5050 в 220 вольт используют реже, чем 12-вольтные.

Подключение

Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.

Подключение ленты

Схема подключения

Точка для разреза ленты

Место разреза

В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:

  • отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;

Обратите внимание! Длина требуемого отрезка изделия определяется тем, куда вы намерены его прикрепить.

Подключение ленты

Припаянные провода

  • после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
  • к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
  • после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
  • затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.

Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.

Коннектор для ленты

LED коннектор

Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.

Обратите внимание! Использование LED коннектора – дорогое удовольствие. По цене один такой контакт обойдется вам примерно как полметра светодиодной ленты. А она сама по себе не самое дешевое приобретение.

Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

Заключение

Прежде чем выбирать светодиодную ленту для создания подсветки на потолке или в любом другом месте дома, необходимо четко понимать различия в устройстве двух основных видов светодиодной продукции. При этом также стоит обратить внимание на то, что напряженность источника света и электросети, которая имеется у каждого из нас дома, обычно отличаются. Поэтому вам в этой ситуации понадобится качественный блок питания, а если вы хотите управлять цветом освещения помещений, необходимо дополнительно приобрести контроллер и пульт дистанционного управления.
Соблюдая правила подключения светодиодной продукции обоих типов к блоку питания и контроллеру, вы сможете создать у себя дома неповторимую игру света, красок и теней.



1posvetu.ru

90 фото передовых идей применения в дизайне

Возможности применения светодиодных лент огромны: ими можно осветить рабочую зону кухни, подчеркнуть интерьер, создать романтическую или праздничную атмосферу. Самоклеющиеся светодиодные ленты позволяют реализовать самые смелые решения интерьера в вопросах освещения.

Как же выбрать подходящую светодиодную ленту? Разберёмся, какие существуют виды светодиодных лент. Существует несколько параметров, которыми они различаются, и каждый из них отражён в маркировке.

Цвета свечения

Маркируются первой буквой названия цвета на английском, которая стоит сразу после аббревиатуры LED и перед буквами SMD (обозначение типа элементов).

По цвету ленты делятся на:

Монохромные – в светодиодах используются кристаллы только одного типа, выдающие только один цвет. Бывают белые (W), красные (R), зелёные (G) и синие (B).

Универсальные. Обозначаются как RGB, в каждый элемент вставлен красный, синий и зелёный кристалл. Позволяют получить различные цвета, но при этом интенсивность свечения ниже, чем у монохромных лент. Для их работы необходим контроллер и пульт управления.

Чаще всего в интерьере используют монохромные ленты, позволяющие получить более спокойное и ненавязчивое освещение. Но вопрос о том, какая светодиодная лента лучше, нужно решать, исходя из задач, которые вы хотите добиться.

Размеры светодиодов

На маркировке размеры диодов обозначаются сразу после аббревиатуры SMD четырёхзначной цифрой. Например,  LED-B-SMD3528.

Наиболее широко распространены типоразмеры 3528 с размерами 3,5 на 2,8 миллиметров и 5050 с размером 5 на 5 мм. Встречаются и другие типоразмеры.

Размер определяет, сколько световой энергии элемент излучает за единицу времени.

Чем больше кристалл, тем больше энергии они могут излучать. Цифры для монохромных элементов таковы:

  • чип размером 3528 позволяет получить поток от 0,6 до 2,2 люмен;
  • типоразмер 5050 — 2-8 8 люмен.

Показатели для универсальных светодиодов ниже:

  • для 3528 – от  0,3 до 1,6 люмен;
  • размер 5050 — от 0,6 до 2,5 люмен.

Данные указаны для кристаллов без защитного покрытия. Его наличие снижает интенсивность значения.

Суммарная яркость получается, если умножить данные цифры на число элементов в отрезке.

Число светодиодов

Плотность элементов на метр ленты может различаться. Во-первых, светодиоды могут располагаться как в один ряд, так и в два или более. Однако число светодиодов в ленте на метр кратно числу рядов, помноженному на 30. То есть, в однорядной полосе оно кратно 30, в двурядной – 60 и так далее.

Максимальное количество светодиодов в на метр в одном ряду – 120, на фото такие светодиодные ленты выглядят сплошной светящейся полосой.

Число элементов на погонный метр маркируется цифрой, идущей через дефис после обозначения размера. Например, в метре ленты типа SMD 3528–120 120 элементов.

Степень защиты

Она маркируется как IP. В маркировке стоят две цифры, первая указывает степень защиты от попадания твёрдых тел, вторая – от влаги. Иногда производители используют свои собственные обозначения.

У ленты может не быть защитной оболочки, и они подходят для сухих помещений. Для комнат с высокой влажностью выпускают ленты, покрытые влагозащитным лаком. Влагостойкие ленты имеют герметичный силиконовый корпус, их можно монтировать в воде.

Светодиодные ленты, помещённые в пластиковую трубу, хорошо защищают и от механических воздействий, и от воды. Чем прочнее покрытие, тем выше цифры на маркировке (вплоть до IP65 – IP68).

Стоит также помнить, что дополнительная оболочка повышает как цену товара, так и степень перегревания (силикон плохо отводит тепло).

Напряжение питания и мощность

Необходимое для ленты напряжение питания указывается отдельной цифрой на маркировке. Чаще всего это 12V, иногда – 24V. Для подключения нужны преобразователи напряжения общей сети.

Мощность преобразователя рассчитывается по мощности потребления погонного метра ленты, которую можно найти на упаковке. Её можно вычислить самому.

На 3 светодиода типоразмера 3528 приходится сила тока в 20 мА и мощность в 0,24 Вт; для типа 5050 величины составляют 60 мА и 0,72 Вт соответственно. Поделив число диодов в метре на 3 и помножив полученное значение на величины для триады, получаем исходные значения.

Так, для SMD3528-60 потребляемый ток равен (60/3)*20= 40 мА, мощность – 4,8 Вт.

Полученные расчётные числа надо умножить на 1,2, чтобы у ленты был запас прочности. Тогда скачки напряжения в сети и перепады тока не выведут ваше освещение из строя.

Чтобы подключить универсальную светодиодную ленту своими руками, приобретите специальный контроллер, в котором каждый цвет имеет свой вывод.

Если требуется длина ленты больше десяти метров, понадобятся дополнительные блоки управления. Иначе напряжение на ленте упадёт, что приведёт в лучшем случае к ухудшению освещения, а в худшем – к выходу ленты из строя.

Качество сборки

Определить при покупке, насколько качественны комплектующие светодиодной ленты, невозможно: компоненты светодиодов не видны невооружённым глазом. Однако по внешним признакам вполне возможно определить некачественную сборку.

Если у ленты элементы расположены неровно или, что хуже, нет меток для разрезания, не сомневайтесь: товар некачественный.

Обратите внимание на изготовителя. Лучше выбирать продукцию, проверенную временем. Также обязательно спрашивайте наличие гарантии.

Советы

Выбор светодиодной ленты для интерьера определяется тем, какие функции вы хотите на неё возложить. Фото различных светодиодных лент в интерьере, во множестве находящиеся в Сети, помогут вам понять, что именно вы хотите от дополнительного освещения.

Белый свет голубоватых тонов подчеркнёт технику на кухне и дополнит освещение, красные ленты помогут создать интимную атмосферу.

Помните, что цветной свет способен визуально искажать цвета предметов. Сильнее всего этот эффект у синих лент. Учитывайте этот фактор при подборе освещения.

Эффектно светодиодное освещение выглядит на выступах потолка, а замаскировать ленты помогут жидкие обои.

Грамотно выбирайте светодиодную ленту и внимательно отнеситесь к её установке, и ваше освещение принесёт вам эстетическое удовольствие, а также прослужит долго и надёжно.

Фото светодиодной ленты
