Как монтировать инфракрасный теплый пол: Монтаж инфракрасного пленочного теплого пола. teplahatka.com

Монтаж пленочного теплого пола своими руками — укладка инфракрасного пола под линолеум и ламинат

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция
— Расчеты и подготовка
— Подготовка основания
— Раскладка полотен
— Подключение оборудования
— Подключение терморегулятора и укладка отделки

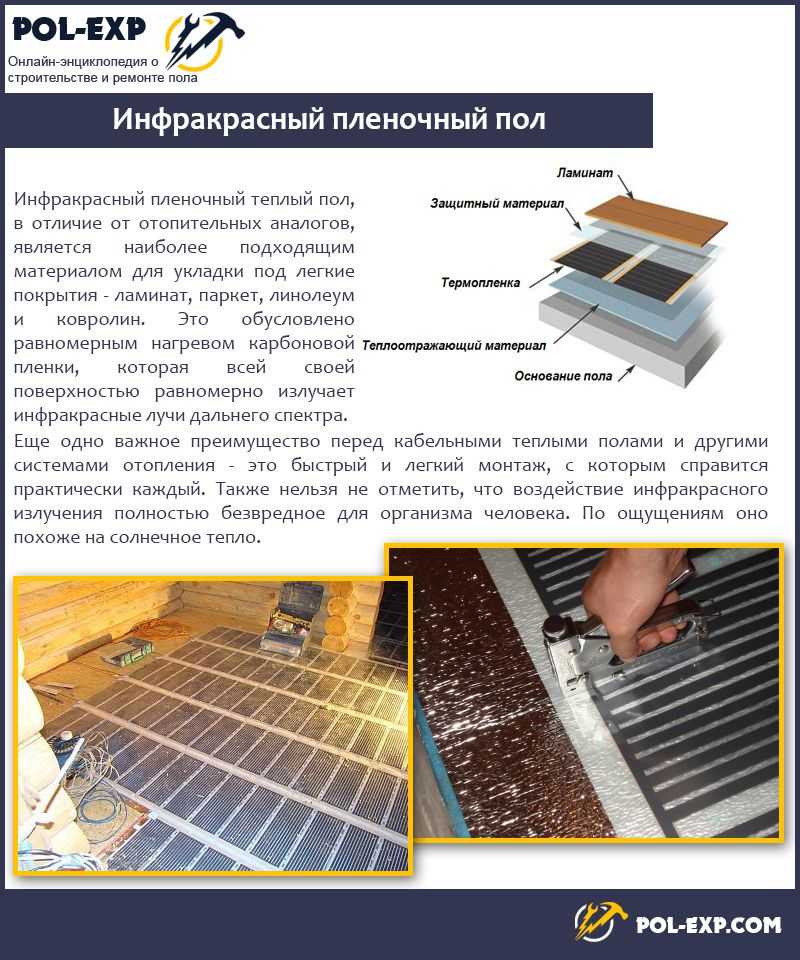

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

ShutterStock

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера.  Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Instagram mirklimatavoronezh

Instagram proklimat_perm

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты.

Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Instagram climatmarket70

Instagram tepliy_pol

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Instagram krasni_dom

Instagram krasni_dom

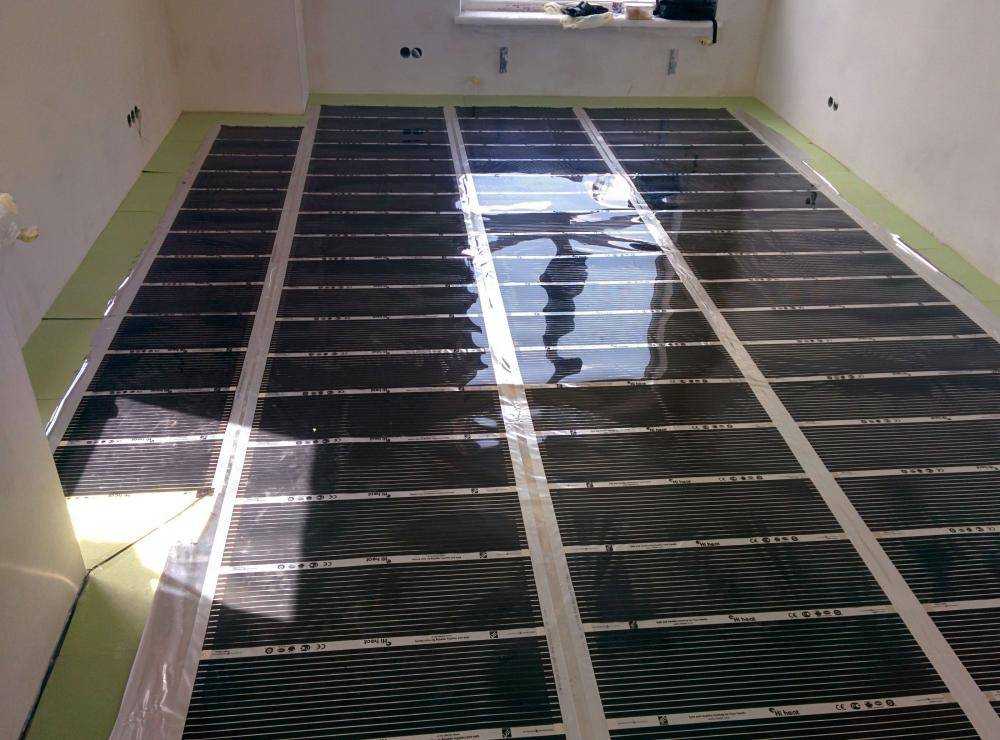

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Instagram md.group.kz

Instagram krasni_dom

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Instagram md.group.kz

Instagram md.group.kz

Instagram md.group.kz

Instagram md.group.kz

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Instagram electromontag_khv

ShutterStock

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Материал подготовила

Инна Ясиновская

Своими руками

Монтаж инфракрасного теплого пола под линолеум

Инфракрасный теплый пол под линолеум монтируют в качестве дополнительного или основного отопления. Перед укладкой необходимо составить схему раскладки термопленки с учетом особенностей планировки и меблировки помещения. Не рекомендуется выполнять монтаж пленки в местах установки тяжелой мебели: книжных и посудных шкафов, диванов. Пленочные теплые полы под линолеум монтируют на бетонное основание, черновой пол и по лагам. Конструктивные особенности основания влияют на технологию укладки.

Монтаж пленочного пола на ровное основание под линолеум

Для отапливаемого помещения рекомендуется купить инфракрасный теплый пол под линолеум мощностью 150 Вт/кв.м. Для необогреваемого помещения рекомендуемая мощность нагревательного элемента 220 Вт/кв.м. Выполняется укладка на ровное бетонного основания, плитку, шпунтованную доску. Монтаж инфракрасного теплого пола под линолеум производится в следующем порядке:

1. На чистое основание укладывается отражающая подложка.
2. Стыки между полосами подложки проклеиваются алюминиевым скотчем.
3. Укладывается теплый пол на монтажный скотч.
4. Выполняется подключение нагревательных элементов термопленки.
5. Устанавливается и подключается терморегулятор.
6. Выполняется проверка работы нагревательных элементов.
7. Укладывается полиэтиленовая пленка с нахлестом 10 см, швы проклеиваются скотчем.
8. Настилаются листы влагостойкой фанеры толщиной не менее 10 см. Между листами оставляют компенсационный зазор 2-3 мм.
9. На фанеру настилают финишное напольное покрытие.

Не допускается монтировать инфракрасный пол под линолеум без слоя фанеры. По сравнению с теплым полом под ламинат — финишное напольное покрытие мягкое, в процессе эксплуатации можно легко повредить нагревательные элементы,

Монтаж пленочного теплого пола по лагам

Конструкция пола по лагам более сложная. На подготовительном этапе выполняют следующие работы:

1. Перед установкой лаг основание застилают слоем гидрозоляции.
2. Укладывают лаги.
3. Между деревянным брусом укладывают или засыпают теплоизоляцию.
4. Укладывают лист влагостойкой фанеры или OSB.

На подготовленное ровное основание выполняют монтаж пленочного теплого пола под линолеум по приведенной выше схеме. Наличие слоя теплоизоляции между лагами позволяет экономно расходовать электроэнергию на обогрев помещения.

Практические советы по монтажу теплого пола

Укладывая пленочный теплый пол под линолеум, необходимо не допускать наложение листов термопленки. Финишное покрытие нельзя клеить к фанере мастиками или клеевыми составами. При нагреве эти средства могут выделять вредные вещества. Неравномерный нагрев вызывает вспучивание мастики – удалить такие дефекты сложно. Линолеум просто расстилают по поверхности. При большой площади помещения напольное покрытие крепят к фанере строительным степлером в малозаметных местах. От подвижек поможет фиксация скобами под плинтусом. Оптимальный температурный режим нагрева пола под линолеумом +25…+26°С.



Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

• Как устроена ИК система?
• Выбор компонентов системы
  • Варианты пленки
  • Расчет необходимого количества
  • Термостат для контроля температуры
• Монтаж инфракрасного теплого пола
  • Приобретение материалов и инструментов
  • Подготовка основания 90 пленка
  90 Схема подключения системы
  • Монтаж устройства управления
  • Пробный запуск ИК системы
• Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

• Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
• Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
• Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т.к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритное оборудование и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

• твердые — в них пленка полностью покрыта углеродным материалом;
• полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцовкой на поверхность в виде пасты, а в полосатых — фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади — в качестве основного обогрева;
• 40-50% площади — как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

1. Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
2. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полоски нельзя

2 этап: Край панели, расположенный с неприсоединяемой стороны, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклейка края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электрического соединения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

• болгарка, оснащенная каменным диском;
• перфоратор;
• нож или ножницы;
• плоскогубцы или пассатижи;
• Миксер строительный;
• зубчатый шпатель;
• широкая кисть;
• Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

• Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
• Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных на пленке штриховой линией. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для соединения клеммных зажимов с шиной полимерная пленка немного отделяется от нее

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую приклеивают после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто случается при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы в месте установки датчика температуры не образовался бугорок, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

• наружный — при котором устройство крепится непосредственно к поверхности стены;
• скрытая — предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Пленка системы не сложен в исполнении. А потому даже без соответствующих навыков монтаж можно выполнить всего за один день. Главное – строго соблюдать технологию укладки. Это убережет вас от аварийного и преждевременного отказа системы.

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

Инфракрасный теплый пол — Eco World Northeast Limited

1 ноября 2022 г.

Наши решения для инфракрасного теплого пола предоставят вам ненавязчивый, энергоэффективный вариант с гораздо более комфортным типом обогрева, который вы когда-либо имели раньше .

Принципы использования инфракрасного лучистого тепла и низких температур для обогрева поверхности пола и помещения, в котором установлена ​​инфракрасная система обогрева пола, обеспечивают очень комфортное и эффективное тепло в заданной области, используя очень низкую температуру для достижения желаемого результата. комнатная температура.

Тепло от поверхности пола с подогревом использует естественное излучение, которое создает гораздо более равномерное тепло по площади, чем это может быть достигнуто другими методами обогрева. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает предметы напрямую, а не тратит энергию на нагрев воздуха.

Существующие системы…..

Традиционная система радиаторного отопления основана исключительно на конвекции (перенос тепла с использованием воздуха в помещении), что приводит к неравномерному и неэффективному нагреву, поэтому для достижения желаемой температуры требуется больше тепла.

Кроме того, эти обычные радиаторы занимают пространство на стене, обычно ограничивая место для размещения мебели, и более того, они размещаются непосредственно под окнами, где, как известно, около 80% тепла теряется через стекло и оконную конструкцию.

Конвекционное отопление

Конвекционное отопление использует большое количество неэффективного тепла, которое вызывает постоянную циркуляцию поднимающегося и опускающегося воздуха, что в конечном итоге вызывает сквозняки, что очень неудобно для людей, пытающихся согреться в помещении с добавлением циркулирующей пыли и бактерий. Это отличается от решения для инфракрасного обогрева пола, поскольку тепло поднимается непосредственно от стены нагревателя, поэтому ваши ноги мерзнут.

Инфракрасный теплый пол

Инфракрасный теплый пол работает при гораздо более низких температурах, чем радиаторы, потому что его источник тепла выделяется с гораздо большей площади пола (т. е. всей площади пола). Из-за этого он намного удобнее, ваши ноги в тепле, а верхняя часть тела согревается при комфортной температуре и, что очень важно, при значительно сниженном уровне потребления энергии.

Инфракрасное отопление Польза для здоровья

В дополнение к эффективности и неотъемлемым экономическим преимуществам напольного отопления, его установка также способствует более здоровой окружающей среде.

Поскольку тепло, излучаемое от пола вверх, означает уменьшение циркуляции пыли, преобладающей в потоке теплого воздуха традиционных конвекционных потоков тепла от радиаторов или аналогичных настенных систем отопления.

Кроме того, система подогрева пола, настроенная на 19°C, обеспечивает такое же тепло, как радиатор, настроенный на 21°C – 22°C, что также снижает расходы на отопление.

Преимущества инфракрасных систем напольного отопления

Исследования показали, что инфракрасное напольное отопление создает более эффективно обогреваемую, беспыльную и более здоровую среду, чем любые другие традиционные средства, а также имеет следующие неоспоримые преимущества:

• Экономит до 50 % затрат на электроэнергию и дешевле в эксплуатации, чем любые другие традиционные радиаторные системы, а также является модульной — включайте только то, что вам нужно!
• Он очень прост в установке и не требует технического обслуживания, поскольку в нем нет движущихся частей, поэтому он не издает шума и вибраций.
• При установке системы напольного отопления в новостройке покупка и установка напольного отопления намного дешевле, чем радиаторная система, и примерно на 30-40% дешевле, чем эквивалентная система водяного теплого пола.
• Экономия пространства (примерно на 15% больше полезного пространства в помещении).
• Комфорт при более низких рабочих температурах.
• Пол с подогревом помогает уменьшить количество клещей домашней пыли и полезен при таких заболеваниях, как астма или бронхиальные заболевания, а также улучшает кровообращение, обмен веществ и иммунную систему.
• Благодаря малой толщине и укладке под плитку очень быстро нагревается.
• Предотвращает рост плесени.
• Гораздо безопаснее, чем традиционные радиаторы или другие средства обогрева для детей, пожилых людей и домашних животных.

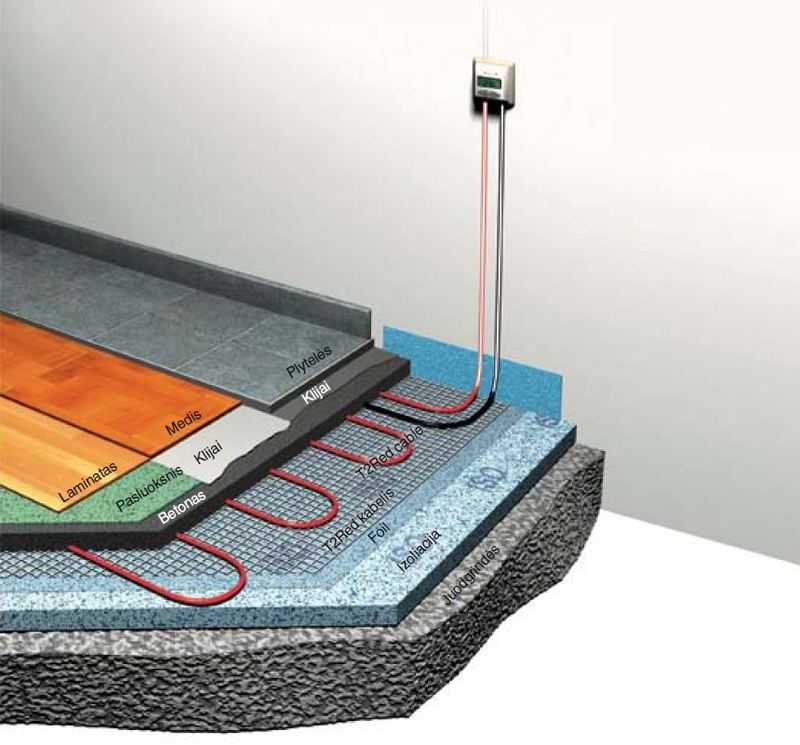

Полы с подогревом имеют множество применений

КАМЕННЫЕ И ПЛИТОЧНЫЕ ПОЛЫ
Идеальное решение для обогрева пола из плитки или камня.

ДЕРЕВЯННЫЕ ПОЛЫ
Идеальное сочетание традиций и инноваций. Лучший способ обогрева деревянного пола.

ВАННЫЕ КОМНАТЫ И СПА-КОМНАТЫ
Сделайте вашу ванную комнату или велнес-зону
более гостеприимной в вашем доме, используя наш инфракрасный пол с подогревом.

И — ВНЕШНИЕ ПОМЕЩЕНИЯ
Полный ассортимент решений для таяния снега на открытых площадках, крыш и водосточных желобов, трубопроводов с антифризом и т. д. см. в категориях «Инфракрасные напольные покрытия и ковры» и «Предотвращение замерзания» в нашем интернет-магазине.

Наш инфракрасный теплый пол  используется уникальная технология, которая обеспечивает оптимальное распределение тепла в отличие от обычных систем с круглым кабелем. Благодаря своей плоской форме , обеспечивающей очень большую поверхность теплообмена, а также небольшому расстоянию между нагревательными элементами, инфракрасные элементы значительно улучшают униформа, комфорт  теплый пол.
