Лодка из стекловолокна своими руками: из стеклопластика, фанеры или пенопласта?

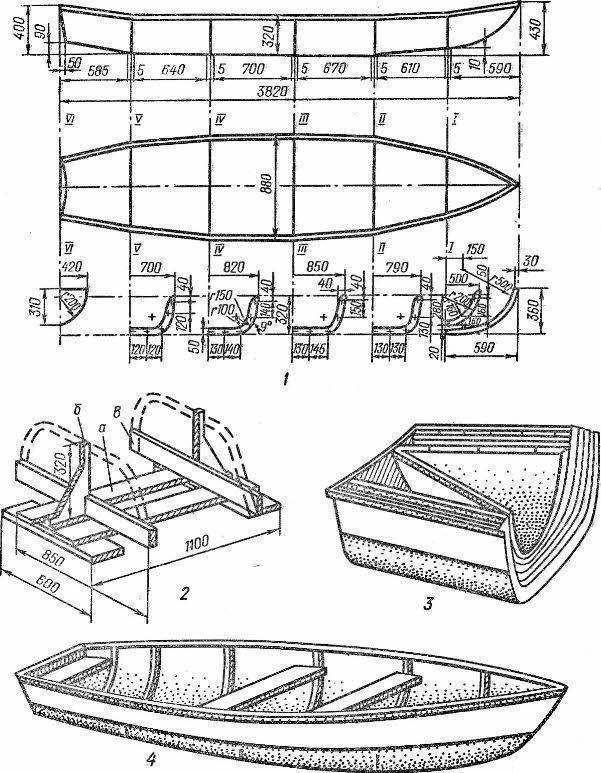

Самодельные лодки из пенопласта: чертежи

Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу. На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами. Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

Статьи по теме (кликните, чтобы посмотреть)

Как сделать лодку из пенопласта своими руками

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя — с внешней стороны, она должна быть водонепроницаемая и прочная.

Изготовление каркаса

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Лодка из пенопласта и стеклоткани своими руками

Самоделка из пенопласта, оклеенного стекловолокном, изготавливается по следующей схеме:

1. После того, как будет изготовлен проект будущего судна, как было описано ранее, необходимо изготовить модель лодки из фанеры. Куски этого материала вырезаются исходя из элементов проекта, склеиваются между собой с помощью клея на эпоксидной основе (также можно использовать эпоксидную смолу).
2. Вокруг модели из фанеры склеиваются предварительно подготовленные соответственно чертежу, листы полистирола. Для лучшего сцепления стыков их можно срезать под углом 45 градусов.
3. Периметр лодки покрывается каркасом из реек размером 10х30 мм.
4. Транец и форшпигель необходимо прикрепить к фанерной модели шурупами.
5. Далее, вырезается днище и полистирола, приклеивается к боковым и торцевым частям, сверху укладывается груз. Излишки материала на местах стыков нужно срезать.
6. Борта, которые крепились шурупами, теперь приклеиваются. Они были нужны для того чтобы не вмялся пенополистирол при склеивании. Места отверстий от шурупов заклеиваются пенопластом.
7. Поверхность лодки ошкуривается наждачной бумагой.
8. Теперь нужно использовать стекловолокно для оклеивания корпуса из расчета материала на 1 слой для бортов и 2 слоя для днища.
9. Корпус нужно отшпаклевать, затем зачистить.
10. С внутренней стороны корпус также покрывается стекловолокном, борта в 1 слой, а днище – двойным слоем, затем шпаклюется и зачищается аналогично внешней поверхности катера.

По периметру внутреннего борта также прикрепляется брус размером 10х30 мм, его фиксация производится нержавеющими шурупами с потайными головками. Между внутренним и внешним привальным брусом производится отверстие, куда вставляется прямоугольные бруски с обоих бортов для крепления подуключин. Впоследствии туда будет приварено гнездо из металлической трубки для уключин весел. Сверху борта также оклеиваются стеклотканью, чтобы исключить возможные протечки между брусьями к пенополистиролу. На днище прикрепляются стрингера на шурупы, покрываются эпоксидной смолой. Финальная отделка лодки из пенополистирола осуществляется с использованием эпоксидного грунта, нанесенного двумя слоями.

Лодка из стеклопластика своими руками

В 2010 мне удалось в гараже за несколько дней сделать маленькую глиссирующую лодку из пенопласта, стеклоткани и эпоксидной смолы. Метод постройки был прост и достаточно оригинален. Совершенно скромный бюджет в 100$, немного труда и смекалки и вот я обладатель настоящей моторки. Привязываем на крышу автомобиля, мчимся на речку и на 10-ти сильном моторе разгоняемся так, что ветер свистит в ушах. Я был впечатлен. С тех пор мысль о чем-то более серьезном меня не покидала. Начал изучать варианты и методы постройки маломерных судов. Их достаточно много. У каждого из них есть свои и плюсы и минусы. Очень широко распространен метод сшивки лодок из фанеры, с последующей оклейкой стеклотканью на эпоксидной смоле. Но меня пугало количество труда, который нужно затратить, для получения поверхности хорошего товарного вида и качества. А это труд посильный авто шпаклевщику и маляру высокого класса, к моему сожалению, таким навыком я не обладал. На картинках из интернета внешний вид таких лодок в основной массе красотой не отличался, было заметно, что их авторы этим навыком не владеют. А, как показывает практика, если косяки заметны на фото, то в жизни все намного и намного хуже. Попадаются конечно отменные экземпляры, но редко. Делать большую лодку методом своей малой не хотел, потому что было интересно опробовать новый вариант. Мой товарищ, специалист по евроремонту, закончил очередной объект и дожидался следующего, на котором хозяева перенесли сроки начала на месяц — полтора. Ходил, маялся и мне удалось привлечь его на помощь. Изучив проекты катеров, которые имеются в свободном доступе, остановился на двух — это Север 420 и Север 520. Оба Игоря Седельникова и оба имеют гидролыжу, которая способствует быстрейшему выходу на глиссер. Больше нравился второй проект с каютой, видимо из-за ее наличия.

В гараже длиной 6 метров делать катер пяти с лишним метровой длины не решился — мало места. Сказано – сделано, вот мы готовы начать. Старт был таким внезапным, что долго думать времени не было. Помню болван собирались делать из бруска и ДВП. И я его даже привез, но в самый последний момент склонились к гипсокартону. На пол в гараже постелили два листа ДСП, скрепили их между собой и из калиброванного соснового бруска 25х30 мм начали по данным проекта делать шпангоуты. Но не такие крепкие и надежные как в настоящей лодке — цель их выдержать всего лишь вес гипсокартона. Брусок запиливали под нужными углами и скрепляли косынками из фанеры прикручивая саморезами. Прямо на ДСП расчертили расположение шпангоутов и прикрутили в нужном порядке. Стрингеры сделали из длинных и узких полосок фанеры. Их функция была такая же, как и у шпангоутов — держать вес гипсокартона. Для крепления везде использовали саморезы. В результате получилась на удивление жесткая конструкция. А что бы убедиться, что все сделали правильно окрутили от листов ДСП вытащили на улицу и посмотрели с расстояния. Система была очень легкой. Картина напоминала лодку Север 420 в векторной графике. Результат весьма порадовал, каркас закрепили на прежнее место. На все это ушел день или два. Привез несколько листов потолочного гипсокартона. Листы прикладывали к каркасу, отмечали карандашом и вырезали элементы будущего болвана. К каркасу крепили так же саморезами. Обводы Севера 420 имеют довольно простую форму, поэтому гипсокартон гнулся легко даже без намачивания. И на эту работу время ушло не много. Первым отступлением от проекта было создание дополнительного ребра по борту, которое сделали, наложив в том месте дополнительный слой гипсокартона. Ребро должно повысить жесткость будущей лодки. Вторым отступлением было создание отворотов по периметру для крепления болтами днища к внутренней части лодки. Стыки гипсокартона проклеили серпянкой и принялись шпаклевать. Вернее сказать, шпаклевал мой товарищ, в этом его не превзойти, а я был на подвозе материалов, отвечал за финансирование, и показывал где сгладить больше, а где наоборот подчеркнуть. Короче пытался контролировать форму. Дело спорилось. Были лишь небольшие заминки из-за того, что в конце ноября высокая влажность, и строительная шпаклевка даже в отапливаемом гараже сохла не очень быстро. Акриловые шпаклевки схватываются за короткое время, но для возможности их нормальной обработки должны полностью высыхать. Поверхность была большой и для ускорения процесса приходилось ставить дополнительные нагреватели и вентилятор. Лодочные обводы с каждым слоем становились все совершеннее. На пересечениях поверхности днища и бортов, а также на дополнительном ребре жесткости использовали алюминиевые уголки, которые применяют в отделочных работах.

И вот добились почти идеальной поверхности. Но остались еще реданы, которые пошли на десерт. Делать их сразу не было смысла, так как они делят поверхности большой площади на меньшие и удлинили бы работы по доводке. Положение реданов разметили карандашом, вырезали из гипсокартона узкие полоски, приклеили и прикрутили к нашему фальшизделию. Третьим отступлением от проекта была форма и направление реданов. Полукруглая форма взамен треугольной была выбрана из-за того, что на мой взгляд она должна обеспечить большую жесткость днища. А их параллельное направление, взамен сходящемуся к носу, из-за того, что так лодка будет выглядеть агрессивнее. Причем в проекте, который я использовал для своей маленькой моторки, реданы в таком направлении и располагались. Я руководствовался тем, что на крейсерской скорости и на мощном двигателе, по описанию проекта, лодка должна глиссировать только на гидролыже, в этом случае влияние реданов практически отсутствует. Потом я узнал, что они должны, вроде как, отсекать воду от днища и способствовать не проскальзыванию при резких поворотах. Долго думать времени не было, что сделано то сделано. Последующие испытания показали, что лодка на скорости разворачивается практически на месте как водный мотоцикл, и, по моему мнению, то, что там где-то не так отсекается – лишь малые проценты, а может и доли процента отрицательного влияния на гидродинамическое качество. Зато была получена повышенная жесткость днища, которая положительно сказывается на экономии материала и уменьшении веса катера. Вернусь к тому как доделали реданы. По зафиксированным к болвану гипсовым полоскам вели шпателем, в котором вырезали дугу, близкую к полукругу придавая форму заранее нанесенной гипсовой массе. Полоски служили наполнителем и линейкой одновременно. Тем временем дело подходило к очень интересному моменту, к созданию матрицы. Гипсокартон и брусок конечно хорошо, но это всего лишь прообраз, муляж, а хотелось получить что-то настоящее, по которому можно стучать, которое можно двигать, не боясь повредить. Я начал искать где купить материалы и решать какие именно использовать. Как всегда, помог интернет. В нашем городе, найти полиэфирную смолу, гелькоут и стекломат я не смог. Ближайшим местом где все было оказался Минск. Взял телефон и начал звонить по фирмам. На меня хлынул поток информации. Какой гелькоут и смола, для матриц или обычная, с парафином или без, предускоренная или нет, импортная или отечественная, дорогая или очень дорогая, какая система отверждения? Какой плотности стекломат, какой разделительный агент использовать? После бурной атаки на мой мозг было решено использовать для матрицы обычные гелькоут и обычную полиэфирную смолу, но с воском, и стекломат с плотностью 300 грамм на метр квадратный. Растворенный в такой смоле воск создает на поверхности пленку и уменьшает испарение стирола, способствуя меньшей вредности. Но если изделие формуется с промежуточным отверждением слоев такая смола требует зачистки наждачкой предшествующего слоя. Из предложенных брендов выбрал гелькоут и смолу фирмы NORPOL отвердитель – пероксид, чей не помню, был расфасован в ПЭТы без наклеек, стекломат ASHLAND и мазила для отставания матрицы от болвана с надписью на банке TR MOLD RELEASE. В продаже за наличные деньги, всего этого мне отказали, пришлось платить безналичными. Вот я в Минске гружу в автомобиль шесть ведер по двадцать литров полиэфирки, такие же два гелькоута, два рулона стекломата в красивых картонных коробках, небольшая коробка пол-литровых пластмассовых бутылок с пероксидом. Некоторые были негерметично закручены и чуток протекали. Я закрутил плотнее, жидкость руки не разъедала, потом уже прочитал, что эта редкостная гадость и при попадании в глаза, с большой вероятностью, безвозвратно их повреждает и приводит к инвалидности. И вот в предвкушении чего-то совершенно нового тороплюсь домой. Да с такой скоростью, что зарабатываю третье за год нарушение скоростного режима более чем на двадцать километров. Которое в дальнейшем аукнулось перспективой лишения прав на восемь месяцев и лишь после аудиенции к начальнику ГАИ было заменено неслабым штрафом. Но все это только будет, а пока мне не терпелось начать работать с полиэфирным материалом, который очень широко используют серьезные производители лодок, катеров и яхт. Их видео рабочего процесса я пересматривал помногу раз. Все очень быстро и вроде как не сложно и понятно! За время моего отсутствия мой друг успел покрасить фальшизделие полу глянцевой акриловой краской. И я поразился ее подчеркнутым отблесками совершенным видом. Однообразие процесса доводки прилично надоело, и даже короткая командировка позволила взглянуть на наше детище свежим взглядом. Я был доволен. Весь следующий день мы наносили на болван слои разделительной системы. Проще говоря натирали иностранной мазилой фланелевыми тряпочками наш болван. Процесс похож на натирку кирзовых сапог, штукой похожей на маргарин, но с приятным запахом. Вот выдержка из инструкции: равномерный слой наносят на ограниченную поверхность (не более 1,5 м2) оснастки круговыми движениями приложенным аппликатором. Через несколько минут после подсыхания воска (проявление белого цвета) с помощью х/б ветоши легкими движениями производится полировка до образования глянца. Рекомендуемое количество слоев — 4-6. Межслоевая выдержка при нанесении не менее 30 мин. Между делом я принес модель лодки, которую делал перед своей первой моторкой. Это метровый прототип, на котором я проверял сочетание пенопласта со стеклотканью и эпоксидной смолой. Его мы покрасили акриловой краской, высушили, натерли разделительной системой и нанесли на небольшой участок гелькоут и пару слоев стекломата. С полиэфирной смолой работалось действительно намного проще чем с эпоксидной, стекломат пропитывался просто превосходно. Для нанесения я купил две большие кисти макловицы с натуральным ворсом. Использовали пластиковое ведерко для малярных работ. И кухонные весы. Так как полиэфирный материал требует очень точной дозировки. Пероксид дозировали медицинскими шприцами. Отвердитель должен добавляться в количестве от одного до двух процентов от массы смолы. Точное количество определяется опытным путем. Проще говоря от того как быстро ты работаешь кистью. Успеваешь за пятнадцать минут вымазать два литра, значит замешивай два, не успеваешь значит меньше или лей меньше отвердителя. Схватывается очень быстро, что в первое время очень удивляло. Через пол часа отодрали нашу пробу от модели. Все вроде нормально поверхность гелькоута белоснежная, два слоя стекломата тонкие, но очень прочные вот диковинный материал! Единственный минус, который подметили сразу, это дико противный запах. Кто сталкивался с авто шпаклевкой так она пахнет точно так же. И эта смола с ситемой 888, содержащая специальные добавки, которые улучшают экологические показатели в зоне рабочего места, благодаря значительному снижению показателя испарения стирола. А что же будет, когда испаряться стирол начнет с поверхности всего болвана? Недолго думая посетил фирму, занимающуюся продажей средств защиты. Обрисовал проблему и купил два профессиональных респиратора которые используют автомаляры и десяток пар кислотостойких резиновых перчаток. Наступил день старта, настроение было бодрое и хорошее. Наполированный болван блистал.

Намешиваем первую порцию гелькоута и начинаем активно работать кистями, стараясь нанести равномерный слой толщиной около миллиметра. Конечно о какой-то равномерности при использовании кистей говорить трудно, гелькоут густой и там где его перебарщиваешь так и остается стоять, не растекаясь и не образуя потеков. Профессиональное оборудование очень дорогое, а про нанесение кистью я много раз читал и пока все получалось. Лишь поняли, что наших респираторов хватит не на долго, запах стирола начинал проникать. Гелькоут нанесен, ждем его отверждения и замешиваем первые литры смолы. Начинаем приклеивать заранее заготовленные полосы стекломата. Когда около половины болвана были оклеены первым слоем, а вторая половина намазана, я с ужасом заметил появление каких-то вздыбленных мест. Сначала в двух местах, а когда стали присматриваться просто не поверили своим глазам. Я читал, что возможны мелкие дефекты по неопытности, но что бы такое… Практически вся поверхность дыбилась пузырями. Попробовали отклеивать гелькоут с еще не до конца застывшим стекломатом для спасения фальшизделия, но он отдирался вместе с краской и шпаклевкой. Все пошло насмарку: более недели кропотливого и творческого труда, очень приличное количество высококлассных шпаклевок, почти ведро драгоценного гелькоута. Находится рядом со всем этим было невозможно от досады и от все сильнее напоминающем о себе запахе стирола, который просачивался через фильтры. Подняли ворота и вышли. Настроение в корне отличалось от утреннего.

Изготовление лодок из стеклопластика

Стеклопластиковые лодки появились уже довольно давно. Ранее они были преимущественно весельными и не предусматривали использование моторов по причине внушительных габаритов последних. Но в настоящее время широкое распространение получили компактные двигатели для самых разных водных судов, и параллельно с этим закономерно расширилось и производство лодок из стеклопластика.

Сейчас можно встретить стеклопластиковые суда чуть ли не любой формы и размера. Немаловажную роль сыграло и применение эпоксидных и полимерных смол,

Пластиковая лодка своими руками

Статья акутальна на: Январь 2021 г.

Строить лодки из фанеры с наружным покрытием из стеклопластика быстро и дешево. Я сделал несколько таких лодок, но в дальнейшем от этой технологии отказался. Несмотря на защитный слой пластика, фанера быстро набирает влагу, вес корпуса увеличивается и скоростные характеристики глиссирующей лодки падают. И конечно — прочность фанеры значительно ниже прочности монолитного стеклопластика. При плохой вентиляции и в условиях повышенной влажности фанера быстро разрушается микроорганизмами и расслаивается.

Стеклопластик не имеет перечисленных недостатков, однако постройка из него лодок очень трудоемка. Необходимо сначала изготовить болван или матрицу, отформовать на них пластиковый корпус, затем в него вклеить набор. Изготовление болвана или матрицы оправдывается при постройке хотя бы 4-5 лодок, но найти столько любителей строить одинаковые корпуса довольно трудно.

Вся наружная поверхность корпуса разбивается на участки, в пределах которых его можно обшить одним плоским листом стеклопластика. С каждого участка снимается шаблон из картона или плотной бумаги. Пластик в виде листов выклеивается на столе, причем для ускорения полимеризации используются горячие утюги. Все работы по изготовлению листов пластика необходимо вести вне помещения, поскольку разогретая смола обильно выделяет летучие компоненты, которые токсичны. На столе расстилается калька, служащая разделительным слоем, на нее накладываются 3-5 слоев стеклоткани, затем на всю площадь ткани, по возможности равномерно, наносится эпоксидная смола, приготовленная с введенными в нее пластификатором и отвердителем, и проглаживается утюгом. Вязкость разогретой смолы снижается, благодаря этому связующее хорошо пропитывает все слои в пакете стеклоткани. На те места, где связующего оказалось недостаточно, можно нанести новую порцию смолы и снова прогладить утюгом. Следует помнить, что оптимальное соотношение (по весу) связующего и стеклоткани находится в пределах от 40:60 до 50:50.

После того, как материал станет достаточно жестким, но его еще можно легко резать ножом, оставляя ровные края среза, на стеклопластиковый лист накладывают шаблон и по нему обрезают лист будущей обшивки по кромкам. Кромки набора корпуса лодки, к которым будет приклеиваться пластик, заранее промазывают эпоксидным клеем. Торцы фанерных шпангоутов приходится смазывать клеем несколько раз. Затем заготовку из пластика накладывают на набор калькой наружу и крепят к нему мелкими гвоздиками, обеспечивая плотное прилегание склеиваемых поверхностей.

Статьи по теме (кликните, чтобы посмотреть)

Кальку с обшивки в дальнейшем удаляют шкуркой. Делать это можно при помощи дрели, наклеив шкурку на фибровый диск.

Если при укладке листа на набор он будет провисать между шпангоутами, то приклеивать его не следует. Нужно заготовку прикрепить вертикально на солнцепеке или близ батареи парового отопления для продолжения полимеризации связующего. При этом надо периодически проверять, чтобы заготовка не стала настолько жесткой, что пластик трудно будет пробить мелкими гвоздями или затруднится изгиб листа по обводам.

Таким образом, заранее выклеенными листами закрывается вся поверхность корпуса, начиная с кормы. На стрингерах кромки отдельных листов приклеиваются встык; на шпангоутах из-за их малой толщины — внахлестку. Перекрытие кромок не должно превышать толщины фанеры шпангоута.

Соединение кромок листов стеклопластики на стрингерах (а)
и шпангоутах (б)

1 — листы стеклопластика; 2 — эпоксидная шпаклевка; 3 — стрингер;
4 — гвоздь; 5 — шпангоут.

Затем все неровности шпаклюют эпоксидной шпаклевкой и дают корпусу постоять двое-трое суток. После этого корпус можно ошкуривать, а затем обклеивать его дополнительными слоями стеклоткани до нужной толщины обшивки. При нанесении последнего слоя стеклоткани в эпоксидную смолу добавляют красящий пигмент. Далее обшивку шлифуют, если есть необходимость — окрашивают, переворачивают и приступают к работам внутри корпуса.

Построенный мною таким образом катер ходит уже 8 навигаций. Его длина 8,5 м, высота борта 1,2 м, ширина 2,6 м; двигатель — «ЗМЗ-53». Во время эксплуатации было несколько случаев наезда на топляки, и хотя набор получал повреждения при сильных ударах, течи не было. Набор от обшивки не отстает, а ремонт после встречи с топляком не требует больших затрат времени. Сейчас таким же способом заканчиваю постройку десятиметровой яхты. В том, что получится конструкция легкая, прочная, долговечная, — сомнений нет.

Л. Нефедов, г. Пермь.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Goldrybak

Всё о рыбной ловле!

Как сделать самодельную лодку

Не секрет, что большая часть мужского населения любит ходить на рыбалку. Особенное удовольствие приносит ловля на лодке и поэтому многие мечтают приобрести данный объект, а некоторые делают её своими руками.

Материалы для изготовления лодки

Интернет кишит разнообразными идеями творчества, которые легко можно воплотить в жизнь. Введя любой запрос в поисковик, человек быстро получает интересующий его ответ.

И решив соорудить средство для плавания на воде, вы легко обнаружите массу идей, которые при желании можно воплотить в жизнь. Итак, из чего можно сделать лодку? Её можно изготовить из:

Каждый перечисленный материал отличается сложностью в использовании, потому что плотность разная, а соответственно качество тоже. Но стоит помнить, что каждый материал имеет свои плюсы и минусы. Поэтому, выбор материла напрямую зависит от срока дальнейшей эксплуатации средства:

• Например, самым прочным материалом является дерево. Оно более приспособлено для длительного плаванья на воде и может послужить лет семь. Стоит помнить, нужно брать прочное дерево. Лучше всего использовать дуб. Так существует большая вероятность качественного изготовления.
• Фанера уже не столь надёжна, чем дерево. Это определятся в её тонкости. Но, если вы не сильно часто выбираетесь на рыбалку, хотите сэкономить на изготовлении, то фанера является отличным выбором.
• Что касается бутылок, то у многих задаются вполне логичным вопросом: как сделать лодку из бутылок? Многие подумают, что это вовсе не реально. Но не смотря на все сомнения, результат будет удивительным. Она окажется легкой. Но в случае изготовления необходимо максимально постараться, чтобы результат вашей работы не развалился во время восхождения на воду.
• Алюминий тоже отлично подходит в качестве материла. Он надёжный, может прослужить длительное время. Но производство из такого материала займёт много времени, сил. Поэтому многие предпочитают деревянную основу.

Последний материал является очень распространённым. Ведь все покупные плавательные средства производятся именно из резины. Она хорошо держится на воде и способна выдержать большой вес.

Но при производстве нужно быть аккуратным, ведь один прокол испортит её. Время, усилия, деньги будут потрачены зря. Процесс требует полной сосредоточенности, максимального внимания.

Деревянная основа

Много веков подряд люди использовали дерево, как средство передвижения по водной поверхности. Сначала это были простые сооружения в виде небольших платформ, позже появилась лодка изготовление которой занимало длительное время.

Ведь она должна быть качественной для безопасной транспортировки груза. Теперь в наше время при желании любой человек может воспроизвести средство в домашних условиях.

Простой пошаговый план научит как сделать деревянную лодку. Заранее необходимо заготовить длинные, широкие доски, которые будут служить бортами челна. Они обязательно должны быть сухими, ровными, не иметь трещин.

После приготовления основного материала, его нужно обработать для удобного скрепления. Края досок необходимо ровно срезать для того, чтобы при сборе, доски плотно прикасались друг к другу. Далее начинаем делать средство передвижения. Начинать необходимо с носовой части. Вырезаем дополнительную доску, которая по — средине будет держать борта.

После окончания работы над бортами, нужно соорудить сидения. Процесс очень простой, поэтому не займёт много времени. Деревянные доски, необходимо прибить к бортам. После этого следует установить дно. Оно может быть железным.

Вырезаем из листа железа нужную форму, благодаря густо забитым гвоздям крепим к деревянной основе. Лодка практически готова. Остаётся прикрепить железную цепь, которая будет служить основой для якоря.

Изготовления лодки из фанеры

Строительный план как сделать лодку из фанеры будет немного отличаться от предыдущего. Как сделать лодку своими руками чертежи и описание станут надёжным помощником во время процесса, полную информация чертежей можно найти в интернете.

Возьмите большой лист фанеры, нарисуйте на нём контуры изделия, опираясь только на чертежи. После чего вырежьте. Макет средства готов, остаётся только правильно всё закрепить. Работу точно так же нужно начинать с бортов.

При желании прикрепления мотора, задний борт необходимо укрепить. После качественного скрепления болтов, прикрепите дно. Использовать нужно клей, смолу. Не стоит жалеть наносить перечисленные средства, но и перебарщивать тоже не следует. Нанеся их, нужно подождать до полного высыхания. Вот челн почти готовый, нужно только покрасить по своему усмотрению.

Резиновая шлюпка

Ответом на вопрос: как сделать лодку своими руками чертежи будут первым ответом. Благодаря им, изделие получится правильной формы. Поэтому первым делом следует нарисовать чертежи, просчитав малейшие детали.

После этого вырезаем из листа фанеры шлюпку указанных размеров. Дополнительно нам понадобятся доски для надёжного крепления дна, брезент для покрытия. Указанные материалы необходимо соединить между собой с помощью всё того же клея, смолы. Обязательно следует дать время застить клею, иначе конструкция получиться хлипкой. И Ваши усилия будут потрачены зря.

После этого обтяните изделие брезентом, плотно прикрепляя его к доскам. Помните, конструкция должна быть широкой. Таким образом получиться самодельная шлюпка. Она не сильно будет похожа на резиновую, которая продаётся, но мягкость, удобство она вам обеспечит.

Для большего понимания процесса изготовления можно посмотреть как сделать лодку ПВХ своими руками. Там на наглядном примере объяснят принцип работы. Ведь читать и видеть пример, повторяя действия, это совершенно разные вещи.

Но для эффективности работы стоит почитать подробное описание, посмотреть видео-урок. Так вы сможете быстрее понять, как сделать резиновую лодку правильно, которая сможет служить долгие годы.

Воздушный катер

Увидев фотографии в интернете о том, как делают шлюпку из бутылок, многие удивляются, задаваясь естественным вопросом: как сделать самодельную лодку из пластиковых бутылок или как долго её можно будет использовать?

Принцип изготовления настолько простой, что её может сконструировать даже десятилетний ребёнок. Для производства вам понадобиться много пластиковых бутылок. Они должны быть в идеальном состоянии, без трещин, дырок, дабы не пропускать воду.

Количество зависит от желаемых размеров судна. Так же на бутылках обязательно должны быть крышки, чтобы вода не заходила во внутрь, не делала их тяжелее.Пластиковый материал необходимо выложить в форме судна, тщательно закрепив между собой клеем.

Вот средство для плаванья готово. Он очень дешёвый в производстве, но не очень качественный. Большая вероятность того, что зацепившись за ветку можно пробить бутылку, таким образом, повредив конструкцию.

Алюминиевое судно

Узнав принцип производства предыдущих шлюпок не сложно догадаться, как сделать алюминиевую лодку. Отличие заключается лишь в материале, из которого будет сделано судно. По прочности его смело можно поставить на второе место после дерева.

А при условии качественной работы, оно может прослужить всю жизнь.
Делая, помните, что прикреплять материалы необходимо качественно, крепко. Потому что от качества работы зависит жизнь.

Якорь своими руками

Якорь является главным элементом плавающего средства. Ведь он помогает длительное время удерживаться на одном месте, не позволяя течению унести судно. Для того чтобы прикрепить якорь необходимо в задней части лодки просверлить дыру, протянув железную цепь, которая станет основой для якоря.

Далее необходимо прикрепить сам груз. Это должен быть большой кусок железа, который сможет остановить лодку. Его необходимо будет прикрепить на цепь, с помощью сварки. Десять минут – якорь готов. Это самый простой способ как сделать якорь для лодки своими руками.

Заключение

Несколько простых способов помогут узнать, как сделать лодку своими руками из различных материалов. Даже если попытка будет не удачной, опыт изготовления судна самостоятельно точно запомниться.

Но если всё-таки шлюпка получиться хорошей, то она непременно пригодиться как для прогулок с семьей по речке, так и для рыбалки. Поэтому не упускайте возможности попробовать сделать шлюпку своими руками.

Видео о том, как сделать лодку своими руками

Лодка своими руками

При наличии лишних финансов можно выбрать и приобрести лодку на любой вкус. Если же имеется желание приложить к постройке лодки собственные усилия при минимальных затратах средств, следует взяться за дело самостоятельно. Тем более что вариантов постройки огромное количество.

Виды лодок по материалам изготовления

При сооружении лодок используют следующие материалы:

• Прорезиненная ткань;
• Пластиковые детали конструкции;
• Стальные элементы конструкции;
• Деревянная конструкция;
• Фанерная конструкция.

Надувные лодки

Прорезиненная ткань используется в изготовлении надувных лодок. Резиновые или лодки из полимерных составов имеют слабую устойчивость, плохо переносят низкие температуры и физическое воздействие, поэтому повреждения на глубокой воде заканчивается крупными неприятностями. Но есть и преимущества – они удобны в процессе хранения, легко транспортируются благодаря компактности в свернутом виде.

Надувные лодки

Пластиковые лодки

Это привлекательные внешне плавсредства. Производятся они в различных цветовых вариантах. Правильная эксплуатация пластиковой лодки отплатит хозяину долговечностью.

Пластиковые лодки

Деревянные лодки

Эксплуатационные сроки у деревянных лодок меньше пластиковых. При изготовлении применяются деревянные доски. Для этого вида лодок важен постоянный уход с применением влагоотталкивающего состава. Перед спуском на воду лодки держат некоторое время в воде для сохранения геометрических параметров.

Деревянные лодки

Фанерные лодки

Благодаря влагоустойчивости, большой прочности и сопротивляемости нагрузкам фанера является самим оптимальным из всех древесных материалов для постройки лодки. Единственная трудность, с которой сталкиваются изготовители – плохая податливость фанеры к изгибу. В результате чего плавные линии в конструкциях фанерных лодок большая редкость.

Фанерные лодки

Металлические лодки

Такие лодки строятся с использованием дюралюминия в качестве основного строительного материала. Этот материал обладает износостойкостью и прочностью в эксплуатации. Можно использовать в постройке нержавеющую сталь, но это очень утяжеляет лодку и делает ее транспортировку проблематичной.

Металлические лодки

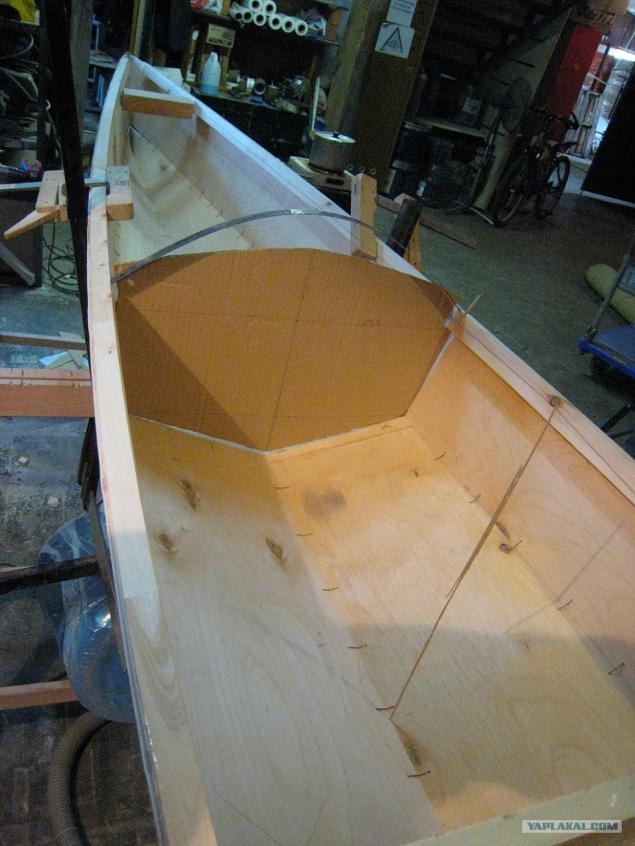

Постройка фанерной лодки

Перед началом работ стоит определиться с размерами будущего плавательного средства.

При покупке материала для постройки лодки (в данном случае фанеры) предпочтение нужно отдавать влагостойким вариантам. У них большой срок службы и ремонтировать лодку нужно будет гораздо реже. Для дна выбирайте 12-миллиметровую фанеру, для бортов – 10-миллиметровую.

Выкройка и вырезание деталей

Заготовив основной материал, начинаем изготовление деталей. Делаем это с помощью кроя. Для выкройки подойдут большие бумажные листы (здесь пригодятся обои). Размеры выкройки должны быть идентичны реальным размерам деталей. Электролобзик идеально подойдет для резки фанеры.

Выкройка и вырезание деталей

Склеивание дна

Стандарты фанерных листов не позволят сделать дно сплошным. Придется склеивать его из нескольких составных. Крей, используемый для этих целей, обязательно должен обладать влагоотталкивающими свойствами. Сама операция склеивания проходит с использованием специально подготовленных полос фанеры 100-миллиметровой ширины.

Соединение деталей лодки

Ребра жесткости изготавливаются из березовых брусьев. Они клеятся внутри лодки под определенным углом. Детали между собой соединяются стальной проволокой или капроновой нитью, которые продеваются сквозь специально проделанные отверстия. Все без исключения стыки проклеиваются стеклотканью с помощью эпоксидной смолы (или влагостойкий клей). Проклейте все стыки и внутри, и снаружи конструкции.

Соединение деталей

Порядок сборки

Сборку начинают с боковых частей (кормы, носа и бортов). При этом необходимо следить за правильностью шагового расстояния, правильностью расположения деталей и угловых соединений. Укрепить ребра жесткости можно саморезами.

По аналогии крепим дно к корпусу. Причальный брус клеятся на внешние верхние бортовые части. Он будет предупреждать разрушение бортов в процессе причаливания.

Важная часть лодки – киль, отвечающий за устойчивость судна и его правильное вхождение в повороты. Его фиксируют по центру днища, и состоит он из нескольких реек для увеличения прочности лодки и устойчивости на плаву. Задняя часть кормы усиливается с использование специальных пропиток.

Опустив лодку на воду, проверяют отсутствие течи, и грузоподъемность. После удаления неполадок (если они есть), лодку в несколько слоев окрашивают масляной краской.

Как построить лодку дома. Фанерная лодка Харон история постройки

Как сделать лодку ПВХ своими руками

Мечта любого заядлого рыболова легкая, маневренная лодка которую легко транспортировать на любимое озеро и в свое удовольствие порыбачить. В принципе можно сделать подобную компактную раскладную лодку ПВХ своими руками самому и наслаждаться рыбалкой.

Лодка собирается из полипропилена или ПВХ, потому весит всего 40 килограммов. Высота лодочных бортов примерно 50 сантиметров, а в ширину достигает 1,2м., и общая длина лодки составляет 3 метра 75 сантиметров. Возможно легко перевозить на багажнике автомобиля.

На лодку можно установить мотор, и тогда она развивает скорость до 12 км/час (при мощности мотора 3,5 л.с.). На сборку лодки на берегу уходит около 10 минут. Если мотор вдруг заглох, что случается нередко, то лодка легко скользит на веслах.

Необходимые материалы для лодки из ПВХ

Для того, что бы сделать такую лодку своими руками потребуются полипропиленовые листы, три доски, несколько сотен болтов, баллон силиконового герметика, лобзик и шуруповерт. На сборку модели уходит примерно неделя, но результат того стоит.

Полипропилен, это листовой материал используемый для бассейнов 5мм. Продают фирмы занимающиеся построением бассейнов и емкостей для воды — цена 1м2 около 750р и больше. На эту лодку ушло 8м2 + дерево на сидушки, крепления и транец под мотор.

Габариты лодки могут быть и меньшими, если предполагается одиночная рыбалка.

Из опыта по изготовлению ПВХ лодки

Можно при сборке лодки использовать не болты, а сварку, но тогда при поломке будет сложно заменить поврежденный участок лодки.

Если в сборке лодки будут использоваться болты, то необходимо сделать кантик. Полипропилен довольно прочный материал, и согнуть его просто невозможно, но если сделать кантик, то в сгибать будет просто. Достаточно обычной фрезой сделать углубления примерно в 3 миллиметра.

От края нужно отступить, чтобы осталось достаточно места для размещения болта на 15 мм с шайбой .

Работая с фрезой, необходимо проявлять осторожность, особенно когда лист только начинает резаться или в конце. Эти участки критические, потому как фреза может соскользнуть и прорезать лист насквозь.

Прорезанный лист можно легко изгибать, и менять его форму, никакой деформации материала не возникнет. Правда использовать клей для крепления лодочных швов не целесообразно-все равно протечет. Потребуются либо болты, либо сварка.

Когда сделаете лодку, можно приступить к изготовлению якоря для пвх лодки своими руками. Но об это в следующей статье.

Желаем приятного времяпровождения с удочкой. Ждем ваших отзывов.

Чертеж лодки из фанеры своими руками: выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

Лучшие способы, как сделать лодку из пенопласта: своими руками?

Как сделать лодку из стеклопластика самостоятельно?

Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.
Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации. Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя.

Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна.

Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

Материалы и чертеж

Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:

• основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
• локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.

Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.

Стеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.

Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.

Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.

Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.

Матрица

Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты. Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.

Теперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.

На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.

Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.

Покрытие гелькоута

После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна.

Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков.

Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.

Раскрой ткани осуществляется отрезанием полотен, соответствующих длине корпуса. Полотна для укладывания вдоль ватерлинии и киля, не должны иметь стыков.

Если произойдет удар о препятствие, то материал в этом месте способен задраться, а затем отслоиться. Следует оставлять припуски при раскрое по кромкам для укладывания внакрой.

Чтобы сшить куски стеклоткани для получения необходимой длины, можно использовать стеклянные нитки, выдернутые из кромки материала, либо пропитанные олифой льняные.

Слой стекловолокна равномерно покрывается связующей полимерной смолой. Для этого рекомендуется пользоваться прикаточным валиком.

Пузырьков воздуха необходимо избегать, так как оставшиеся в некоторых местах пустоты ослабляют конструкцию. Далее укладывается следующий слой стеклоткани по аналогичной схеме. Можно наносить до пяти слоев стеклопластика.

Для получения более красивого верхнего слоя рекомендуется использовать специальный «верхний» стеклопластик.

Силовой каркас и пол

Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.

Завершающий этап

Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.

Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

• дефекты декоративного слоя;
• трещины в корпусе;
• пробоины и полупробоины;
• расхождение углов;
• раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой.

Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани.

После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности.

При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем.

Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении.

Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья.

Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Изготовление лодки своими руками: из стеклопластика, фанеры или пенопласта?

Желание, хоть ненадолго, стать капитаном пусть даже самого маленького судна, очевидно, живет в нас с раннего детства. Оно не уплывает в бумажной лодочке по весеннему звонкому ручью, не растворяется в детских снах о дальних морских путешествиях.

А если рядом есть водоем, по которому вы можете периодически совершать пусть не дальние и не морские, но вполне водные путешествия, то можно сделать лодку, например из стеклопластика, своими руками — эта статья для вас.

Причем молоток, либо вообще не потребуется, либо почти не потребуется.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем.

Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е.

о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика.

Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах.

Да ничего, а вот надо ли – разберемся в процессе описания процесса.

 Изготовление  лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

• изготавливаем макет;
• наносим разделительный слой;
• укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
• обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

Самодельная лодка из фанеры

Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется.

Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм.

Да и выкроить такую лодочку можно из одного листа фанеры.

Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.

Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости.

Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде.

В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать.

Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.

Весла можете купить готовые, а можете сделать сами, лучше из клееной древесины. Длина их не должна быть меньше 2 м, оптимальный размер – 2,2 м. Для лопасти использовать фанеру толщиной 6 мм.

По такому принципу можно построить и достаточно большую лодку, усилив корпус шпангоутами и другими необходимыми элементами. Конечно же, и фанера берется потолще.

Предварительно изготовьте макет судна из плотного картона. Масштабировав элементы, получите чертежи деталей.

А вообще-то в интернете достаточно чертежей лодок и катеров на любой вкус, также есть журнал «Катера и яхты» в котором тоже публикуются интересные проекты.

Лодка из пенопласта

Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:

• берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
• приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
• сооружают деревянную или металлическую платформу;
• обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).

И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.

Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей.

О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты.

Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.

Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…

Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.

Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как сделать лодки для рыбалки своими руками из фанеры, бутылок?

Вы здесь

Оглавление:

Многие мужчины любят заниматься рыбалкой или просто совершать прогулки по реке. Для этого нужно иметь лодку, но часто случается, что купить лодку для рыбалки нет возможности. Решением такой проблемы могут стать самодельные лодки для рыбалки. Способов их изготовления достаточно много, необходимо лишь запастись временем, терпением и материалами.

Самодельная лодка из фанеры

Лодка, изготовленная из фанеры, отличается своей лёгкостью и значительно меньшей стоимостью по сравнению с заводскими.

Как самому сделать лодку для рыбалки из фанеры? Для работы потребуется точный чертёж и фанера — проклеенный натуральный берёзовый шпон толщиной приблизительно 5 мм.

Склейка

Складная лодка из фанеры

Самодельная складная лодка для рыбалки представляет собой жесткую фанерную складную конструкцию, состоящую из нескольких секций. Размер каждой из секций равен расстоянию между двумя шпангоутами, расположенными рядом. Секции соединены между собой при помощи барашковых болтов и уплотнены резиной.

Средняя секция имеет самый больший размер и, при складывании лодки, другие секции последовательно входят в неё. Сложенная лодка имеет вид габаритного чемодана (850х700х330 мм), который можно легко перевозить к месту назначения.

Для работы потребуются:

• 2,5 листа фанеры толщиной 4 мм с размерами 1,5х1,5 м.
• 1 лист фанеры толщиной 10 мм размером 1,3х0,9 м.
• 1 шестиметровая доска толщиной 20 мм.
• 1 шестиметровая доска толщиной 40 мм.
• 1 доска из бука или другой твердой древесины длиной 1м для отделки борта.

Изготовление лодки

Сборка лодки осуществляется по чертежу. Желательно воспроизведение на бумаге натуральных размеров форштевня, шпангоута и транца.

Для сборки секций необходим кондуктор, позволяющий устанавливать шпангоуты и покрывать их фанерой. Данный механизм изготовлен из доски толщиной 40 мм и состоит из:

• Основания рамы (4 доски).
• Неподвижной стойки с кронштейном, который зафиксирован при помощи гвоздей.
• Подвижной стойки с передвигающейся между продольными листами основания передвижной доской, укреплённого на ней кронштейна и поперечной доски на нём.

Складные лодки для рыбалки легко помещаются в багажник автомобиля или небольшой прицеп.

Чертеж самодельной лодки из фанеры для рыбалки:

Видео о том, как сделать складную лодку для рыбалки

Лодка из пластиковых бутылок

Как сделать лодку для рыбалки из пластиковых бутылок? Делается она достаточно просто. Одним из её главных достоинств является дешевизна и доступность материалов. К тому же совсем необязательно для её создания обладать специальными навыками.

Необходимые материалы

• Пластиковые бутылки. Конечно же, в первую очередь желающим сконструировать такую лодку потребуется большое количество пластиковых бутылок. Для этой цели лучше всего подойдёт тара вместимостью не менее 2 литров. Чем большей ёмкости вы будете выбирать бутылки, тем меньшее их количество понадобится, и тем легче будет собирать лодку. Кроме того, лодка из больших бутылок будет более надёжной, прочной и долговечной.
• Скотч. Для работы потребуется несколько рулонов широкого скотча.
• Ножницы или острый нож. Ножницы следует выбирать такие, чтобы ними удобно было разрезать пластиковые бутылки — большие и острые.
• Тонкая прочная проволока.
• Толстая фанера для поперечин. Вместо фанеры подойдут деревянные доски или лёгкие трубы.

Подготовка бутылок

Для придания бутылкам необходимой плотности и жесткости каждую из них следует накачать воздухом под давлением. Это можно сделать, используя простой принцип перепада температур.

Перед началом сбора лодки все бутылки необходимо освободить от этикеток и, при необходимости, помыть.

Изготовление «брёвен» из бутылок

Изготовление поплавков для лодки

Подготовленные брёвна необходимо скрепить в поплавки. Один поплавок должен состоять из восьми брёвен. Возьмите тонкую, прочную проволоку и с её помощью скрепите брёвна.

Сборка лодки

Скрепление поплавков лучше всего осуществить при помощи металлических труб или деревянных брусков.

После того, как поперечины будут готовы, можно приступать к креплению дна, которое можно изготовить из плотного фанерного, пластикового или металлического листа.

В зависимости от предпочтений мастера и используемых материалов, каждая изготовленная лодка из пластиковых бутылок будет иметь разный вид. Одно необходимое общее условие — плавсредство должно быть надёжным, прочным и водонепроницаемым.

При желании, готовой лодке можно придать эстетичный внешний вид, обшив её водонепроницаемым материалом, фанерой или металлическими листами.

Такая простая лодка для рыбалки своими руками прослужит достаточно долгое время и будет предметом гордости для своего хозяина.

Из каких материалов Вы бы смогли сделать лодку для рыбалки? Расскажите о своем выборе в комментариях.

Как сделать лодку из пенопласта: пошаговая инструкция

Вам понадобится:

• Стеклоткань
• Пенопласт
• Полиэфирная смола
• Фанера
• Брусья
• Жидкое мыло

#1

Как правило, каждый конструктор ставит перед собой задачу, чтобы созданное им транспортное средство имело легкий вес, который не сказывался на прочности и функциональности. В этом случае лучшим вариантом является лодка из пенопласта, смастерить которую под силу любому мастеру.

На ее изготовление понадобиться некоторое времени, которое будет потрачено не зря. Такое маломерное судно строится из доступных материалов: оно состоит из специальных реек для каркаса, соединенных с композицией из стеклоткани, пенопласта и полиэфирной смолы.

Помимо всего прочего, лодка данной конструкции небольшая, портативная, легкая и в то же время непотопляемая.

Судно не сложно перевозить на автомобиле или размещать на катере, а в период тихой погоды она отлично выдержит трех взрослых человек, вес которых составляет 250 килограммов или двух взрослых и двух детей.

#2

Итак, в первую очередь для строительства такого судна нужно заняться сооружением болвана. Лучше всего для этих целей использовать рейки и фанеру.

По всему верхнему краю болван опоясывают с помощью брусьев, на которых должны присутствовать специальные желобки, нужные для формирования отбортовки-планширя. В кормовом и носовом участке для вклеивания ручек приделывают формочки в количестве 3 штук.

Благодаря этим ручкам лодку можно будет без проблем переносить и грузить в авто. Уже на днище крепится киль и несколько стрингеров. Это сможет существенно увеличить устойчивость судна на курсе и продольную жесткость.

Очень важно тщательно обстрогать болван, после чего обработать его поверхность при помощи любого жидкого мыла. После того, как полностью высохнет мыло, рекомендовано воспользоваться кусочком суконной материи. Им полируется корпус, а затем повторно наносится слой мыла.

#3

Теперь пришла очередь стеклоткани, которую берут в размере 8 кусочков. Каждый их этих кусков должен быть по 3 метра. А вот для придания конструкции зеленого цвета делают сделать следующее: в полиэфирную смолу добавляется двуокись хрома и отвердитель с расчетом две большие ложки на 20 граммов.

Полиэфирная смола в этом составе является связующей субстанцией. Брать ее рекомендовано в количестве одного литра.

Что касается формирования туловища лодочки, то оно осуществляется согласно установленному принципу: в связующее вещество замачивают полностью всю стеклоткань, после чего она укладывается таким образом, чтобы киль был перекрытым.

Изначально укладку лучше всего осуществлять по одному борту и только потом по второму. Уложить надо три слоя. Если же говорить о всех возникших полостях, то их заполняют пенопластом, являющимся отличным легким и в то же время прочным материалом для этих целей.

#4

Поверху улаживается дополнительный слой ткани. Конструкции нужно дать некоторое время, чтобы она хорошо просушилась. Обычно на этот процесс уходит до четырех дней. По истечении этого срока лодка снимается с болвана.

Весь процесс повторяют снова, как в предыдущем шаге, применяя полученный корпус как матрицу. Далее берется пенопласт и из него подготавливаются стенки горизонтальной и вертикальной направленности. Они пойдут на кормовую и носовую банки.

Спустя четыре дня корпус вынимают из матрицы, а в отбортовку заформовуется 4 бруска из дерева. Общая длина этих брусков должна составить не более 200 сантиметров. Пенопласт также помещается в ручки.

Как только смола полимеризуется, необходимо пройтись по всем острым краям и тщательно обработать их, благодаря чему судно обретет аккуратный и обтекающий внешний вид.

#5

Подуключены в размере двух пар размещают на одной третьей длины от торца и носа. Процесс строительства лодки можно считать полностью завершенным. Данное судно выполнит роль незаменимого помощника на рыбалке. Кроме того, на нем станут незабываемыми и романтичными прогулки по воде вдвоем.

Также лодочка станет отличным транспортным средством, на котором с огромным удовольствием будут кататься дети (делать это, конечно, нужно в строгом порядке под присмотром родителей).

Кстати, несколько слов следует сказать о том, без чего любое судно на воде не является полностью укомплектованным и готовым к плаванью – о веслах. Для такой самодельной лодки они должны иметь соответствующую длину, равную 1710 сантиметров. Такая длина считается самой наилучшей.

Кстати, даже если лодка будет сильно заполнена водой, она в любом случае останется на плаву и будет вести себя на воде устойчиво.

#6

Напоследок следует сказать о том, что любое самодельное транспортное средство перед своим непосредственным использованием требует обязательного испытания.

Для этого лодку необходимо вывести на водоем, проверив прочность ее конструкции и то, как она будет себя вести на водной поверхности. Первый заплыв лучше осуществлять без лишних пассажиров, заменив их массу дополнительным грузом. Уже второй раз на судно можно брать людей.

Кстати, чтобы лодочка прослужила долгое время не нужно превышать определенный лимит веса, который она может выдержать.

И наконец, находясь на борту самодельного судна нужно помнить об основных правилах поведения на воде и ни в коем случае не заплывать на дальние дистанции или неизведанную местность, где имеются пороги и подводные камни. Кроме того, самодельное судно нельзя использовать в непогоду.

Лодка из пенопласта с пропеллером своими руками

Магазины «Все по одной цене» предлагают нужные или не совсем нужные вещи. Но применение этих вещей не по назначению может приносить дополнительную пользу, например, в творчестве. Секрет Мастера предлагает вашему вниманию простую поделку самоделку. Это лодка катер с силовой установкой из дешевого батарейного вентилятора. Корпус игрушки сделан своими руками из пенопласта.

Как сделать аэро лодку своими руками

Для поделки приобретен вентилятор с питанием от двух батареек формата АА. Еще потребуется кусок плотного пенопласта. Инструмент для работы нехитный — канцелярский нож и ручной лобзик. Схема изготовления своими руками лодки показана в пошаговой инструкции.

Шаг 1. Вырезаем корпус лодки из куска пенопласта толщиной 30 мм. Форма корпуса может быть произвольной. У автора  длина корпуса лодки 310 мм, а ширина 160 мм. Делать корпус более узким автор не рекомендует из-за снижения остойчивости лодки. Смотри фото.

Аэро лодка

Вентилятор

Питание вентилятора

Корпус лодки

Шаг 2. Устанавливаем вентилятор в центре лодки с небольшим смещением к корме. Расстояние от носа лодки до корпуса вентилятора 160 мм. Помечаем место расположения основания вентилятора шариковой ручкой.

Шаг 3. Вырезаем под ветилятор выемку в пенопласте глубиной 10 мм. Автор предлагает следующую технологию вырезания. Канцелярским ножом на глумину 10 мм делаем продольные и поперечные надрезы с шагом 6-9 мм. После прорезания кусочки пенопласта просто удаляются.

Шаг 4. Вставляем в вентилятор батарейки и устанавливаем в выемку лодки. Можно предусмотреть установку небольшого руля для лучшего удержания лодкой заданного курса. Делается в корме небольшая прорезь в которую вставляется перо руля, например, пластинка из пластмассы.

Примеряем вентилятор

Контуры основания

Углубление для основания

Лодка собрана

Всё. Электро аэро лодка построена. Результаты испытаний на видео. Сняв защиту пропеллера скорость лодки чуть чуть возросла. Был установлен и другой пропеллер от октокоптера. Резкого увеличения скорости катера не замечено. Но с винтом небольшой площади и без защиты электролодка меньше отклонялась от курса при боковом ветре.

Испытания лодки

Вариант 2. Снята защита

Вариант 3. Установлен узкий пропеллер

Полученные результаты предполагают продолжение темы строительства аэроглиссера путем установки системы радиоуправления на такую лодку.

Поддержи ресурс Секрет Мастера сделав репост блога на своей страничке в социальной сети или подписавшись на видео канал Sekretmastera.

Стеклопластиковая лодка своими руками — как сделать, чем покрасить, видео

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

• респектабельный внешний вид;
• надежность;
• долговечность;
• водонепроницаемость;
• доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

• Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
• Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
• Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
• Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
• Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
• Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
• Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То — же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

• Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
• Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
• Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
• В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

Проектирование

Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD. Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка. При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

• прикрепить к каркасу шпангоуты;
• после установки шпангоутов крепятся бортики из фанеры. Нос матрицы должен основательно крепиться в борту;
• матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
• для ровности бортики выравниваются и ошкуриваются;
• на матрицу наносится полиэфирная шпаклевка;
• лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
• важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
• далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
• изготовленный из дерева киль сверху покрывается полиэфирной смолой;
• чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
• довести борта до совершенства и идеальной формы матрицы;
• стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
• для выдавливания лодки из матрицы встраиваются нипеля;
• при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

• согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
• параллельно бортам лодки устанавливаются седушки из стеклопластика;
• для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
• срезается лишняя бахрома, седушки вклеиваются при помощи клея;
• прикручиваются уключины;
• борта лодки основательно зашкуриваются наждачной бумагой;
• готовая лодка погружается на багажник;
• снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.

Лодка из пенопласта своими руками

лодка из пенопластасхема лодки

Лодку как транспортное средство часто используют люди, которые живут рядом с водоемами. Иными словами лодка для них является кормилицей.

При помощи лодки можно выходить на водоем и заниматься ловлей рыбы, как для собственного использования, так и для продажи.

Помимо этого в регионах, где плохо развита сеть транспорта, лодка становится единственным транспортом, благодаря которому можно добраться до другого населенного пункта, если пусть к нему проходит через водоем.

Производство лодок – это затратный и трудоемкий процесс, как и по времени, так и по вложению ваших сил, а также конечно и финансово. В старинные времена постройка лодки обходилась в состояние. Сейчас же, когда есть возможность приобрести недорогие и новые материалы, то лодку можно сделать весьма быстро и без больших затрат.

Наиболее распространенным материалом для постройки лодки является пенопласт. Лодка из пенопласта своими руками не прослужит длительного времени, ее хватит на несколько сезонов, но и стоит она не так дорого. Подобного типа лодка прекрасно подойдет для ловли рыбы, перевозки грузов и пассажиров по воде. Помимо этого такое транспортное средство никогда не утонет, а это огромное достоинство.

Почему выбор пал именно на пенопласт?

пенопласт для лодки

Пенопласт является материалом, основным сырьем, для производства которого используется полимер, имеющий внешний вид вспененного состава. При помощи того что большая часть пенопласта это воздух, он имеет малую массу. Так что он прекрасно держится на воде. Он является идеальным материалом для того, чтобы построить лодку.

Основные достоинства:

• качества изоляции. Структура пенопласта способствует тому, чтобы он был просто идеальным изолятором. Это весьма важно для постройки лодки. Она никогда не пропустит жидкости вовнутрь, если все скрепить правильно и герметично;
• высокий уровень плавучести. Благодаря большим объемам и в то же время небольшому весу, пенопласт можно назвать непотопляемым, его сила, которая противодействует силе выталкивания, не будет иметь больший показатель;
• простой в обработке. Строение и структура данного материала позволяет легко его обрабатывать;
• полностью безвреден для людей, если не поврежден;
• дешевый в производстве.

Основные негативные стороны:

• с легкостью разрушается. Наравне с легкой обработкой, пенопласт также просто можно разрушить либо повредить. Данный материал не способен выдержать механических воздействий даже малой силы и полностью разрушается;
• потому как пенопласт никак не может повлиять на микроорганизмы, в определенных местах, где данный материал неплотно прилегает к поверхности, где закрепляется, возможно, образование бактерий;
• при горении выделяет токсины.

Из-за своих преимуществ, и даже с учетом недостатков, пенопласт является широко используемым материалом для множества задач. И лодка своими руками из пенопласта не является исключением. Все достоинства данного материала можно использовать для изготовления лодки. Любые из недостатков пенопласта можно компенсировать при помощи технологических решений.

Составные части лодки

как делать лодку из пенопласта и монтажной пены

Конструкция лодки, которую вы собираетесь сделать собственноручно дома, если у вас есть все нужные материалы, будет иметь такие части:

• каркас;
• основная обшивка;
• обшивка внутри;
• обшивка с внешней стороны.

Каркас является скелетом лодки, к нему будут прикрепляться все детали. Каркас определит вместительность и форму лодки. Помимо этого от уровня прочности самого каркаса будет зависеть и прочность лодки в целом.

Основная обшивка – это конструкция из пенопласта. Данный элемент будет отвечать за то, как пласредство будет держаться на воде. Все детали обшивки должны располагаться плотно друг к другу, чтобы полностью исключить попадание воды в лодку.

Обшивка внутри является элементом конструкции, которую устанавливают изнутри судна, и изначально она является защитой пенопласта от разных повреждений. Обшивка внутри должна иметь высокий уровень прочности и жесткости, чтобы грузы либо люди, находящиеся внутри не смогли повредить ее, и, конечно же, пенопласт.

Обшивка снаружи выполняет функцию гидроизоляции лодки, если пенопласт закрепляется не герметично, а еще, как и обшивка внутри защищает плавсредство от повреждений. Данная обшивка кроме высокой прочности должна иметь и водонепроницаемые свойства.

Изготавливаем каркас

каркас лодки

Для изготовления каркаса плавательного средства, в качестве основы которого берется пенопласт, необходимо приготовить такие материалы:

• бруски дерева;
• шурупы и гвозди;
• инструмент для работы с деревом;
• приборы измерения.

После того как вы определитесь с формой и внешним видом лодки, здесь стоит учитывать задачи, которые она будет выполнять, исходя из этого можно приступать делать каркас. Каркас является основой, на которой будут закрепляться остальные детали. Он должен быть наиболее прочным, стойким к ударам и крепким.

Каркас можно сделать любой формы, все зависит от того, для чего вам необходимо судно. Изначально следует сделать замеры всех деталей. Потом распилить бруски на нужные вам детали для каркаса. Затем все детали необходимо собрать вместе как конструктор. В большинстве случаев в качестве крепежа используют гвозди или шурупы, либо комбинируют эти крепления.

Совет

Для более крепкой фиксации в местах, где крепятся бруски можно дополнительно закрепить и планки из металла. Это поможет увеличить уровень прочности каркаса.

Каркас готов, теперь можно начинать следующий этап изготовления.

Основная обшивка

отделка пенопластом

Основная обшивка не просто так называется основной. Данная деталь всей конструкции является основой того, станет ли лодка плавать либо нет. Эта составляющая даст жизнь плавательному средству и даст возможность крепко держаться на воде.

Как основную обшивку мы будем брать пенопласт. Выше уже было рассказано про его достоинства и недостатки.

Для изготовления понадобится:

• сам пенопласт, точнее несколько его листов, ширина которых должна составлять от 5 до 10-ти см;
• нож для того чтобы можно было разрезать пенопласт. Также резать пенопласт можно при помощи горячей проволоки;
• клей, чтобы соединять детали обшивки;
• инструменты для измерения.

Изначально необходимо сделать все измерения по площади каркаса, которая будет обшиваться пенопластом. После чего замеры переносятся на пенопласт. Потом разрезаем листы по вашим меркам. Не забывайте про углы, под которыми вы будете закреплять пенопласт, конечно, если дно и борт не будут располагаться перпендикулярно.

Для того чтобы скрепить листы пенопласта следует применять клей. Наиболее простым и не дорогостоящим вариантом будет ПВА, но он не прослужит долго, по сравнению с распыляемым либо специальным клеем, который предназначен для склеивания пенопласта в производстве. Все эти виды клеев можно купить в строймагазинах.

!!!Важно!!!

Для того чтобы склеить детали между собой необходимо намазать клеем места склеивания и плотно прижать один к другому и подождать определенное количество времени, которое указывается на упаковке клея.

Для закрепления обшивки на каркас можно применять клей либо гвозди с широкими шляпками, чтобы уменьшить давление на сам пенопласт и крепче его закрепить. Шляпки для гвоздей можно сделать самим, вырезав их из листа тонкого железа.

Обшивка внутри

обшивка внутри

Обшивка внутри, как уже было сказано выше, станет защитой для основной обшивки. Данная деталь способна защитить детали из пенопласта от повреждений изнутри лодки.

Для обшивки внутри можно использовать дерево: доски либо фанеру. Такие материалы прекрасно справятся с задачей защиты.

Когда есть все что вам нужно, необходимо начинать изготовление лодки. Измеряйте внутреннюю площадь лодки, которую вы собираетесь покрывать обшивкой. Нужно покрывать и дно, на которое вы будете ставить грузы, и становиться сами. Еще профессионалы рекомендуют покрывать и борты снизу.

Если у вас достаточное количество материалов, то можно обшить всю внутреннюю часть лодки.

После того как все измерения сделаны, необходимо распилить подготовленный материал на необходимые вам детали. Потом закрепляем их изнутри. Закрепляются они с применением гвоздей либо клея.

Обшивка внутри должна быть достаточно крепкой, чтобы под большим весом она не прогибалась, и не повредился пенопласт.

Обшивка снаружи

лодка из пенопласта

Такая делать как обшивка снаружи, можно и не обустраивать на лодке, если пенопласт склеен достаточно герметично, и вы точно знаете, что будете плавать в тех местах, где пенопласт точно не сможет повредиться с наружной стороны. Если подобные условия не будут соблюдаться, то в обязательном порядке нужно делать обшивку.

Изначально в местах, где есть вероятность пробоины, необходимо поклеить фанеру либо другой похожий материал. Просто следует изготовить из фанеры походящие детали и приклеить их на пенопласт по всему судну.

После этих действий, если имеются подозрения того, что лодка может быть негерметичной, необходимо обшить ее с использованием водонепроницаемого материала. Чтобы сильно на него не тратиться, можно использовать брезент либо полиэтилен.
