Виды свесов крыши: виды свесов, размеры, как сделать своими руками

Содержание

виды свесов, размеры, как сделать своими руками

Главное в жизни — это надёжная крыша над головой. Это подтверждают и профессиональные мастера. Они сходятся во мнении, что только надёжная и прочная крыша способна обеспечить комфортное проживание в доме. И часто надёжность и долговечность зависит от незначительных элементов, например, карниза. Эта часть крыши имеет небольшой размер и процент от площади поверхности ската. Но она выполняет настолько важные функции, что напрямую влияет на срок службы крыши и прочность конструкции.

Что такое карниз крыши

Карниз крыши — это нижняя часть ската, которая является его продолжением за пределы стен. Монтаж производится во время установки стропильной системы и формируется путём увеличения длины стропильных ног или установки кобылок. Карниз имеет верхнее покрытие, которое формируется кровельным материалом, и нижнее — зашивка деревом, сайдингом или другим материалом.

Карниз крыши обустраивается для защиты стен и фундамента дома от влаги

Основными функциями карниза являются:

  1. Защита стен дома от влаги. Именно карнизный свес крыши способен предотвратить попадание атмосферной влаги и грязи на наружную стену, что позволит длительное время сохранять её привлекательный вид и целостность.
  2. Предотвращение ската талой и дождевой воды на фундамент. Устройство карнизного свеса таково, что потоки воды и глыбы снега, которые соскальзывают со скатов, выносятся дальше от фундамента дома. Это позволяет предупредить размытие грунта возле дома и разрушение отмостки фундамента.
  3. Придание крыши законченности и аккуратного вида. Карнизный свес способен придать конструкции крыши более пропорциональный вид, гармонично завершить архитектурный замысел дома и помочь облагородить экстерьер.

Монтаж карнизных свесов является обязательным этапом кровельных работ. При этом вид, форма и тип гидроизоляционного покрытия в этом случае не имеют никакого значения. Даже плоская крыша должна иметь небольшой вынос, который выступает за наружные стены для их защиты от влаги.

Видео: как должен выглядеть карнизный свес

Виды свесов крыши

При обустройстве скатной крыши формируется два вида свесов:

  1. Фронтонный. Представляет собой часть кровельного ската, выступающую за пределы наружной стены дома со стороны фронтона. Характеризуется небольшой длиной. Формируется за счёт обрешётки и лобовой планки, которая придаёт форму фронтальному свесу.

    Фронтонный свес имеет небольшие размеры

  2. Карнизный. Является нижней частью ската, которая начинается от места пересечения плоскости крыши с верхней частью наружной стены. Служит для предотвращения попадания брызг воды на отделку стен.

    Карнизный свес обустраивается даже на плоской крыше

По сути, карниз — это удлинение стропильных ног. Поскольку располагается свес внизу ската, то формируется он с учётом минимальной снеговой нагрузки. Однако при проектировании стоит учитывать возможность оказания значительного давления и из-за распределения нагрузок, которое возможно из-за монтажа водосточного жёлоба и снегозадержателей.

Способы формирования

Способ монтажа свеса напрямую зависит от конструкции крыши, от длины ската. Есть несколько способов формирования свеса крыш:

  1. Удлинение стропильных ног. Этот метод считается наиболее простым. Он заключается в использовании стропильных ног, длина которых больше размера ската. Чем длиннее будут бруски для стропил, тем больше будет свес. Этот метод имеет недостаток. В частности, будет увеличиваться масса каркаса, а значит и нагрузки на фундамент. Поэтому данный факт необходимо учитывать ещё во время проектирования дома.

    Карниз может быть сформирован путём удлинения стропильной ноги или обустройством кобылки

  2. Наращивание стропил кобылками. Кобылки — это лёгкие элементы из обрезной доски, толщина которой намного меньше толщины стропил. Такая конструкция позволяет сделать большой карниз, причём значительного увеличения массы каркаса не будет.

Часто профессиональные мастера используют кобылки для формирования свеса в том случае, если длина ската значительно превышает стандартные размеры пиломатериалов. Обычно для каркаса крыши используются доски длиной 6 м. Если же скат крыши имеет такую же длину, то карниз формируется с помощью кобылок.

Размеры свесов

Очень важно правильно подобрать размер свеса, ведь если он будет слишком маленьким, то не сможет полноценно выполнять свои функции, то есть талая или дождевая вода будет попадать на отделку наружных стен, фундамент, что в итоге приведёт к разрушению дома. При расчёте этого параметра необходимо учитывать:

  1. Климат. На размер карниза влияет количество осадков, которые выпадают в зимний и летний период. Если количество осадков большое, то необходимо использовать крышу с широким карнизом. Например, в поселениях вблизи альпийских гор дома имеют карнизные свесы шириной не менее 1 м.
  2. Наклон скатов. Чем больше угол наклона крыши, тем меньшим может быть карниз. Это связано с особенностями траектории падения снега и воды. Но если скаты крыши очень крутые, то движение воды может быть довольно интенсивным. Поэтому карниз можно сделать широким.
  3. Пропорции дома. Если постройка имеет пологую крышу и широкий карниз, она будет казаться более низкой. Вытянуть силуэт поможет узкий свес с высокой кровлей.

Минимально допустимой является ширина карниза в 45–50 см. Но такой элемент можно обустраивать только в регионах с низкой снеговой нагрузкой. При необходимости размер карниза можно увеличить до 1 м.

Способы отделки карнизов

Поскольку карниз также выполняет и декоративную функцию, нужно правильно его обшить. При этом важно не только выбрать качественный материал, но и определиться со способом отделки карниза. Последнее зависит от уклона скатов и их протяжённости.

Есть два метода подшивки карнизных свесов:

  1. Диагональный. Чаще всего используется при подшивке карнизов софитами. Он заключается в расположении материала параллельно скату. Подходит для крыш с большим уклоном, но маленькой длиной ската. Выполнить такую подшивку своими руками довольно сложно, поэтому обязательно нужна консультация специалистов.

    Диагональная подшивка выполняется на крышах с большим уклоном

  2. Прямой. Этот метод заключается в обустройстве короба, который располагают под прямым углом к наружной стене дома. Такая подшивка займёт мало времени, но может быть затратной в отношении расхода подшивочного материала.

    При прямой подшивке карниза может остаться много отходов

Крепить обшивку можно как непосредственно к стропильным ногам (если угол наклона крыши небольшой), так и к специально сделанному коробу. Для его обустройства нужно:

  1. Обрезную доску толщиной в 4 см закрепить между стеной дома и краем стропил. При этом один её край можно расположить непосредственно к стропильной ноге, а второй — к примыкающей к стене дома доске (она сверху прикручивается к стропилам).

    Подшивочный материал можно крепить непосредственно к стропилам или к специально обустроенному коробу

  2. Возможен и второй вариант, когда к стене дома крепится не вертикальная доска, а брус. При этом крепление выполняют на дюбели.

    Обустройство короба карниза значительно облегчает подшивку свеса

Устройство карниза из разных материалов

Монтаж свеса является заключительным этапом сборки стропильного каркаса. По мере того как обрешётка будет готова, выполняют подравнивание стропильных ног по уровню, а затем фиксирует лобовую планку для защиты нижней поверхности карниза от влаги, заселения птиц и других неприятностей, выполняют подшивку карниза. Для этого можно использовать разные материалы.

Материал для подшивки нужно выбирать таким образом, чтобы можно было обеспечить вентиляцию карниза, ведь от этого зависит срок службы стропильного каркаса. Для удобства можно использовать специальный материал с перфорацией, например, софиты. Также можно монтировать специальные вентиляционные решётки или укладывать материал с зазором.

Из доски

Подшивку можно выполнить с помощью обычной обрезной доски или других подобных пиломатериалов. Этот метод имеет несомненные достоинства, в частности, древесина является экологически безопасным материалом, доступным каждому. Но стоит помнить, что дерево нуждается в защите от влаги, иначе подшивка карниза досками прослужит вам недолго. Для защиты необходимо регулярно обновлять лакокрасочный слой, который и защитить дерево от гнили.

Деревянный карниз требует защиты от воздействия влаги

Для монтажа деревянной обшивки нужно:

  1. Доску нарезать на куски нужной длины. Пропитать антисептическими, влагостойкими и пожаростойкими составами.
  2. Подогнать ширину доски по ширине свеса.

    Располагать доски на карнизе можно параллельно стене и поперёк

  3. Закрепить доски саморезами или оцинкованными гвоздями с шагом в 10 мм. Следите, чтобы образовывался вентиляционный зазор.
  4. При желании поверх длинных досок, параллельных стене, можно выполнить дополнительную обшивку короткими досками. В этом случае их нужно будет расположить поперёк длинных.

    Деревянные доски можно располагать вдоль стену и перпендикулярно ей

Если крыша имеет значительный угол наклона, то подшивку выполняют другим способом:

  1. Сначала монтируется короб. Одна доска прикручивается к стене вертикально, вторая — по нижним краям стропил параллельно земле.

    Доски подшивки карниза нужно крепить с зазором

  2. Теперь крепится обрезная доска, при этом нужно оставить вентиляционный зазор в 2 см между обшивкой и стеной дома.

Из сайдинга

Подшивку карниза сайдингом можно считать наиболее практичным решением. Связано это с тем, что монтировать этот материал можно своими руками. Сайдинг представляет собой пластины из металла или пластика с полимерным покрытием. Именно поэтому он отлично противостоит любым погодным условиям, в равной степени сильному дождю, граду и солнечным лучам, при этом привлекательный внешний вид сохраняется на протяжении всего срока эксплуатации. Недостатком этого материала можно считать плохую вентилируемость. Решить эту проблему легко — достаточно установить специальные вентиляционные решётки.

Сайдинг плохо пропускает воздух, поэтому при подшивке карниза нужно устанавливать вентиляционные решётки

Для монтажа сайдинга нужно:

  1. Нарезать планки на куски размером, соответствующим ширине свеса.
  2. Вдоль карниза и параллельно стене закрепить направляющие профили.

    Сайдинг укладывать нужно на специальный профиль

  3. Между ними расположить планки сайдинга, которые соединить между собой системой шип-паз.

    Соединить планки сайдинга между собой поможет система шип-паз

  4. Через каждые 1,5 м установить вентиляционные решётки. Если этого не сделать, то в полости карниза будет образовываться конденсат, который будет негативно влиять на деревянные части карниза.

Из софитов

Софиты — это панели, специально предназначенные для подшивки карнизных и фронтонных свесов. От сайдинга их отличает наличие перфорации. И в этом их главное преимущество. Через эти отверстия легко проникает воздух, но при этом вода через них пройти не может. Отличия есть и по ширине. Панели софитов гораздо шире чем сайдинг, поэтому процесс подшивки займёт гораздо меньше времени.

Софиты являются специальным материалом для обшивки карнизов

Монтаж выполняется следующим образом:

  1. Две J-образные планки крепятся вдоль карниза и стены саморезами.

    Для монтажа софитов используются специальные планки

  2. Между ними устанавливаются листы софитов, при этом длина каждой планки подшивочного материала должна быть меньше расстояния между планками на 6 мм. Это нужно для того, чтобы софиты для компенсации деформации под действием температуры. Если ширина свеса крыши превышает 90 см, то этот параметр можно увеличить до 12 мм.
  3. Лобовая доска закрывается специальной планкой.

    Есть несколько вариантов закрытия внешнего стыка подшивочного материала

Из профлиста и оцинкованной стали

По сути, эти материалы являются идентичными, отличия заключаются лишь в наличии полимерного покрытия и рёбер жёсткости. Они характеризуются устойчивостью к перепадам температур и давлению ветра.

Выполнять монтаж профилированного листа или оцинкованной стали нужно на стропила, которые выступают за вертикальные стены, в том случае, если угол наклона небольшой. В противном случае может потребоваться обустройство короба или монтаж брусков вдоль стены и стропильных ног соответственно.

Крепить профилированный лист одним краем можно на стропильные ноги, а вторым — на брусок у стены дома

При использовании профилированного листа для обшивки нужно:

  1. Листы материала разрезать на куски по размерам карниза.
  2. Расположить их перпендикулярно стене и прикрутить. Для фиксации можно использовать саморезы.

    Крепить профлист можно саморезами

  3. Место стыка профлиста и стены нужно закрыть внутренним уголком (прикрепить к подшивочному материалу) и лобовой планкой (прикрепить к лобовой доске).
  4. Зафиксировать внешний уголок по внешним стыкам профлиста.

    Внешние стыки профлиста нужно закрыть внешней планкой

Для обеспечения вентиляции лист профнастила нужно разрезать на куски размером на 2 см меньше, чем ширина свеса.

Установка карнизной планки

Карнизную планку необходимо крепить к примыканию кровли. Выполнять работу нужно в следующей последовательности:

  1. Смонтировать лобовую доску, при этом крепить её нужно к торцам стропильной системы оцинкованными гвоздями. Альтернативный вариант — крепление в специальных пазах на стропильной системе.

    Монтаж карниза начинается с крепления лобовой доски

  2. Перед фиксацией карнизной планки необходимо установить кронштейны для водосточных желобов. Их можно располагать как на карнизной доске, так и на стропильных ногах.

    Перед креплением карнизной планки нужно зафиксировать кронштейны для водостока

  3. Теперь можно приступить к креплению карнизной планки, которую нужно установить до того, как будет производиться монтаж кровельного материала. Располагать карнизную планку необходимо поверх кронштейнов для водосточной системы. Для фиксации можно использовать саморезы, которые ввинчиваются в карнизную или лобовую доску. Шаг между крепёжными элементами может быть равен 30–35 см.

    Карнизная планка служит для защиты подкровельного пространства от проникновения влаги

Видео: монтаж карнизной планки

Карниз хоть и является незначительной по площади частью крыши, выполняет очень важные функции. Они заключаются в защите стен и фундамента дома от разрушения. Поэтому нужно правильно выполнить расчёт его размеров и подбор материалов для обустройства.

Оцените статью:

[Голосов: Среднее: ]

Виды карнизных свесов крыши. Подшивка карниза

Основными разновидностями кровельных свесов являются следующие:

  • неподшитые свесы, которые больше всего подходят для вальмовых крыш, односкатного либо двускатного типа;
  • подшитые свесы. Подшивка свеса кровли также хорошо подходит для вальмовых крыш двускатного типа;
  • коробчатые свесы. Применяются на односкатных или двускатных, а также вальмовых кровлях;
  • укороченные свесы. Могут использоваться практически на каждом из типов  конструкций

Основные виды свесов:

  1. Карнизный свес, который выполнен заподлицо. Образуется, когда стропила не выведены за границу стен. В данном случае по краю стропил в горизонтальном положении крепится сливная доска. Она защищает торцы от влаги, а также обеспечивает крепление водосточных желобов. Основным недостатком таких свесов считается незащищенность от влаги верхних частей стен.
  2. Карнизный свес открытого типа. В данной конструкции крепление водосточной системы приходится или на боковые части стропил, или на верхние кромки. Данная система является широкоприменимой при постройке частных домов.
  3. Карнизный свес закрытого типа (или защищенного) типа. В данном случае карниз закрывает концы стропил, которые выступают за фронтонную часть. С внутренней стороны карниз оснащается специальным пазом. В который и вставляются элементы обшивки.
  4. Фронтонный свет. Может устраиваться заподлицо или выступать за пределы стен. Здесь все зависит от дизайнерского решения, однако, если свес будет выступать за пределы стен, то область кровли нужно обязательно обшить, поскольку она остается незащищенной.

Выбор материала для обшивки свеса

Самым распространенным материалом, применяемом в данном виде работ, является доска. При этом, наиболее предпочтительными в данном деле являются хвойные породы. Стоит обратить внимание на влажность материала. Если влажность будет слишком высокой – это приведет к скорой деформации материала, что естественно отразится на внешнем виде свеса.

К тому же, толщину деревянной обшивки также следует учитывать. Если опираться на нормы, то следует выбирать доски, толщиной от 17 до 22 мм. Как длина, так и ширина досок подбираются индивидуально. Дощатая обшивка крепится с двух сторон, однако, если длина доски превышает 6 метров, крепеж в таком случае следует выполнять с шагом в метр. Перед установкой каждая доска должна быть обработана водостойким раствором. В этих целях применима краска для дерева либо древесный лак. Чтобы древесная подшивка свеса кровли радовала глаз на протяжении длительного времени, её следует обрабатывать каждые несколько лет.

Помимо досок, обшивка свесов может быть произведена следующими строительными материалами:

  • оцинкованные стальные листы. Толщина стали при обшивке должна колебаться в пределах 0,6 – 0,8 мм. Также, помимо обыкновенной листовой стали здесь могут применяться перфорированные листы;
  • покрытые защитным слоем алюминиевые листы. Толщина такого материала должна составлять 6 мм, ширина – от 10 до 30 мм. Длина листа на должна превышать 6 м. Такая обшивка крепится при помощи защелок.

Современные производители способны предложить потребителю множество альтернативных материалов и элементов, которые используют передовые технологии, позволяя значительно повысить функциональность и эстетические качества свесов.

Подшивка карниза крыши — варианты подшивки — статьи Ваша Кровля

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение — защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.







Для чего подшивают карниз?

  1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
  2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
  3. Решается еще одна важная задача — обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.



Виды свесов крыши — на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.



Карнизный свес.





Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

  • Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
  • Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
  • Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
  • Более популярное решение — подшить карнизный свес перфорированным софитом.



При отделке горизонтального свеса нужно соблюдать два важных правила:

  1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
  2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.



Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.



Фронтонный свес.





Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.



Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса — это торец стропильной системы, у фронтонного — торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.



Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.





Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.



Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.



Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.





Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.





ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.





Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.





ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.





Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.





Софит.

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.





В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.



Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

  • J-профиль ставят поперек свеса и отмеряют.
  • Срезают J-профиль болгаркой.
  • Прикрепляют J-профиль к обрешетке саморезами.
  • Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
  • Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
  • Лобовая часть карниза зашивается J-фасками или планкой.








Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Карнизный свес кровли: виды, размеры, материалы свесов

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.



Карнизы: классификация и основные виды

Существует следующая классификация свесов:

  • Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
  • Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
  • Укороченные. Применяются на каждой из основных кровельных конструкций.
  • Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

  • Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
  • Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
  • Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
  • Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Каким материалом вы подшиваете свес кровли?

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

  • Подшивка сайдингом.
  • Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
  • Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.


Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

  • Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
  • Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
  • Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Популярное


Свесы кровли — устройство по нормам: как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фотографии и видео

Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:

Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.


Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

  • Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
  • Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

Свес кровли из профлиста: его укрепление и защита

При неправильном монтаже и подшивке свесов крыши, может произойти их деформация, отвисание и выход из строя. Для того чтобы обезопасить кровлю из профлиста от таких форс-мажоров, следует помнить – что свес и его обшивка должны быть связаны со стропильной системой. Не забывайте о тщательном крепеже «коробочек» и соединительных элементов стропил. Читайте также: «Как обшить дом профлистом».

Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.

Вентиляционные отверстия под кровельными свесами

Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:

  • Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
  • Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.


Как подшить свес крыши, инструкция на видео:


Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.

Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:

  • Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
  • Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.

Свес кровли из профлиста: его укрепление и защита

При неправильном монтаже и подшивке свесов крыши, может произойти их деформация, отвисание и выход из строя. Для того чтобы обезопасить кровлю из профлиста от таких форс-мажоров, следует помнить – что свес и его обшивка должны быть связаны со стропильной системой. Не забывайте о тщательном крепеже «коробочек» и соединительных элементов стропил. Читайте также: «Как обшить дом профлистом».

Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.

Вентиляционные отверстия под кровельными свесами

Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:

  • Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
  • Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.


Как подшить свес крыши, инструкция на видео:

При использовании кровельного покрытия из натуральной черепицы, рекомендуется применять черепичные плиты. Они обладают отверстиями для вентиляции. Монтаж таких плит следует осуществлять в пятом ряду от карнизного свеса.

При дополнительном утеплении карнизного свеса, не забывайте и об устройстве вентиляционных отверстий при монтаже софитов. Их длина определяется, исходя из типа обустраиваемой вентиляции. Устройство свесов кровли при укладке утеплителя подразумевает открытые отверстия. В противном случае качество воздушной вентиляции в помещении будет не очень хорошим. Сама подшивка карниза крыши также должна иметь отверстия для вентиляции. Ни в коем случае не закупоривайте доступ свежему воздуху.

Вот и все. Еще раз отметим, что свес кровли по нормам не только повысит благоприятный внешний вид вашего дома, но и обеспечит защиту крыши и стен от атмосферных осадков в виде дождя снега, града или ветра.

Рекомендуем ознакомиться с фото- и видеоматериалами. Они помогут в правильном подборе свес крыши размер и проведении всех монтажных работ. Если вам не под силу обустроить свес кровли, то обратитесь к профессионалам. При этом предварительно рассчитайте свой бюджет.

варианты обшивки и техника выполнения

Защита крыши дома и ее привлекательный вид – вопросы, требующие тщательного рассмотрения. Одно из возможных решений – аккуратная отделка свесов, которая надежно защитит стропильные элементы от атмосферных воздействий и обеспечит эстетичность крыши.

Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

  • при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство;
  • подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

  • ее устройства;
  • утепления и отделки наружных стен;
  • установки водостоков.

Виды свесов ↑

  • Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
  • Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Как отделать кромки свеса ↑

И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

  • Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

  • Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

Варианты подшивки ↑


В принципе подшивка свесов крыши выполняется любым удобным методом. Но при ближащем рассмотрении все их можно объединить в две техники.

Один из вариантов подшивки – непосредственно по стропильным элементам. Основным требованием при этом является расположение открытых концов стропильных ног в единой плоскости.

Рекомендуем

Если это условие невозможно выполнить, на стропила внахлест набивают дополнительные доски, пока не будет обеспечена ровность плоскости.

  • Данный способ подходит для крыш с углом наклона не более 30˚, вынос свеса которых не превышает 0,4–0,5 м.
  • Подшивочные планки набивают на основу деревянных деталей, прибитую к стропилам.
  • Обшивать основу можно и вдоль, и поперек.
  • Монтаж начинают с установки и крепления начальной и последней планки обшивки.
  • Затем между ними натягивают строительную нить и, соблюдая выверенный уровень, выставляют остальные.
  • При подшивке угла двух скатов планки должны быть закреплены к угловому стропилу с обеих сторон.

Горизонтальная подшивка свесов кровли используется на крутых скатах. Монтаж карниза крыши проходит достаточно быстро.

  • Из деревянных брусьев сбивают коробку, которую крепят к прилежащей стене и основанию крыши, причем настенный брус необходимо расположить на 1 см выше, чем брус, прикрепленный к нижнему участку стропильных ног. Таким образом сохраняют наклон, необходимый для стока воды, попавшего благодаря ветру внутрь карниза.
  •  Чтобы обеспечить жесткость конструкции короба, крепление брусков шурупами дублируют дополнительным крепежем на пластины из металла и уголки. Затем приступают к его подшивке каким-нибудь удобным материалом.

Рекомендуем

Если вылет свеса превышает 0,45 м, на продольные брусья параллельно поверхности стены прибивают бруски и по центру устанавливают дополнительный продольный брус.

Материалы ↑


Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

  • Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

  • Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации.
  • Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками.
  • Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам.
  • Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

  • Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
  • планки не должны иметь малую толщину;
  • уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

  • Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
  • При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы.
  • Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки.
  • Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля.
  • При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

  • ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Важно

Это важно, ведь ПВХ-сайдинг менее жесткий, нежели дерево, поэтому при перекрытии пролетов большой величины может провисать.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

  • Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео

© 2021 stylekrov.ru

виды карнизов крыши домов

Содержание статьи

Карниз крыши – назначение, устройство и способы отделки

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

    Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили.

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.

Подшивка карниза крыши — варианты подшивки

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение — защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.

Для чего подшивают карниз?

  1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
  2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
  3. Решается еще одна важная задача — обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши — на что обратить внимание.

Существует два вида – карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

  • Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
  • Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
  • Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
  • Более популярное решение — подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

  1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
  2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса — это торец стропильной системы, у фронтонного — торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно – с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

  • J-профиль ставят поперек свеса и отмеряют.
  • Срезают J-профиль болгаркой.
  • Прикрепляют J-профиль к обрешетке саморезами.
  • Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
  • Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
  • Лобовая часть карниза зашивается J-фасками или планкой.

Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Варианты подшывки карнизов крыши

Когда монтаж кровельного покрытия подошел к концу, начинаются работы по обшивке свеса крыши. Выполняется это не только для обеспечения вентиляции кровли и защиты фасада, но и для придания окончательного внешнего вида зданию. Край крыши играет особую роль в эффективном функционировании всей кровли. Что такое карниз крыши? Как сделать карниз крыши? Как подшить карниз? Ответы на эти вопросы крайне важны для тех, кого ждет подшивка карниза крыши своими руками, поэтому их рассмотрению стоит уделить особое внимание.

Устройство карниза кровли

Вариантов подшивки карнизов крыши сейчас имеется множество, но перед этим стоит напомнить, что это такое – карниз. Карнизный свес представляет собой выступ стропил за пределы фасада строения. Он бывает простым и с выносом. Первый вариант более прост в исполнении, но при сильных ветрах он может достаточно шумно гудеть, у свесов с выносом таких проблем не возникает. Имеется 2 вида карнизного свеса – фронтальный и боковой.

Фронтальный карниз крыши

Этот вид свеса отлично защищает фасад дома. Он представлен в виде боковых краев наклонных скатов кровли, у вальмовой крыши их соответственно нет. Устройство фронтального свеса стандартной двухскатной крыши создается путём выпуска закрепленных на стропилах несущих перекладин. Достаточно часто можно видеть фронтальный карниз, образующийся досками обрешетки, которые кладутся на пароизоляцию под материал кровли. На них укрепляется карнизная доска, в дальнейшем обшиваемая софитом либо профнастилом.

Боковой карниз крыши

Все наклонные кровли имеют боковой свес. Он выполняется при помощи стропил, выдающихся за пределы стены здания. Расстояние их выступа высчитывается из ширины отмостки и высоты дома, обычно оно составляет около 0,5-0,7 метра, иногда встречаются и скосы более узких размеров. В данном случае стена строения обязательно должна быть хорошо защищена от ветра, потому что иначе под косым дождем ей будет не избежать сильного намокания. Другой вариант исправить положение – это установка кобылок, так можно нарастить длину стропил. Подобный процесс крайне трудоемок, и при уже законченной крыше мало кому захочется заново ее вскрывать и все переделывать. Так что особенно важно еще на начальном этапе строительства предусмотреть нужный размер свеса кровли. Между собой соединяются стропила досками на всю длину карниза. В последствии они закрываются облицовочным материалом.

Выбор материалов для подшивки карнизов крыши

Как выглядит сайдинг для крыши? Как осуществляется отделка карниза крыши сайдингом? Что стоит учитывать, перед началом работ на крыше? Это лишь малая часть вопросов, которые задают себе люди перед выбором материала для облицовки. Сегодня на рынке присутствует огромный ассортимент всевозможных материалов, с помощью которых осуществляется отделка карниза. У каждого из них есть свои достоинствами и недостатками, но защитить от влажности, обеспечить утепление и вентилирование кровли все они могут в полной мере.

Важно! При выборе того или иного материала стоит обращать внимание не только на его красивый внешний вид, также необходимо учитывать и продолжительность эксплуатационного срока.

Профнастил

Данный материал представляет собой оцинкованную сталь с полимерным покрытием различных цветов. Хорошо устойчивый к перепадам температур и механическим повреждениям, профнастил имеет необходимую жесткость и способен выдерживать значительные ветровые нагрузки. Для обеспечения эффективной вентиляции выполняется зазор в высоту волны между профнастилом и стеной здания.

Этот материал предназначен специально для подшивки карниза на кровле. Это, по сути, пластиковые панели, которые внешне напоминают сайдинг, но в них уже имеются вентиляционные отверстия. А обшивка карниза сайдингом сейчас очень распространена. К тому же от обычного сайдинга отличаются они тем, что в их состав входят ультрафиолетовые стабилизаторы, защищающие покрытие от негативного воздействия солнечных лучей.

Стоит рассмотреть различные материалы, использующиеся для изготовления софитов:

  • Медные софиты . Этот внешне эстетичный и презентабельный материал достаточно долговечен, но и цена у него выше, чем у большинства схожих материалов. Софиты из меди хорошо устойчивы к огню и прочны, что еще больше располагает к их выбору.
  • Алюминиевые софиты . Как и положено изделиям из данного материала, софиты из алюминия имеют малый вес, также они огнестойкие, эластичные, их легко заменить при ремонте. Благодаря высокой стойкости краски, насыщенность цвета таких софитов не меняется под воздействием ультрафиолетовых лучей. Недостатком их выступает лишь скудность цветовой гаммы – она включает лишь белый и коричневый цвета.
  • Оцинкованные софиты . Они не нуждаются в дополнительном уходе и крайне долговечны, прочны, к тому же эти софиты не боятся огня и влаги. Вес у них достаточно большой, поэтому установка таких софитов займет больше времени.
  • Виниловые софиты . Это дешевый и наиболее популярный для подшивки кровельных карнизов вариант софитов. Они имеют небольшой вес, отлично защищают от влияния внешней среды, визуально привлекательны, легко устанавливаются, а еще создают полотно без швов, тем самым обеспечивая оптимальную вентиляцию пространства под кровлей. На сегодняшний день они изготавливаются из огнестойкого пластика, способного выдерживать серьезные нагрузки.

Монтаж софитов из любого материала достаточно прост и его вполне можно выполнять одному человеку.

Обрезная доска и деревянная вагонка

Все еще для подшивки карнизов крыши зачастую используют древесину. Так как устанавливается она снаружи дома, то влияние окружающей среды в этом случае велико, поэтому к выбору данного материала нужно подходить особо ответственно. Толщина вагонки должна быть не менее 2 см, и она должна обладать средней влажностью.

Важно! Для обеспечения хорошей вентиляции, доски должны прибиваться с отступом от стены, равным 2 см.

Варианты подшивки карнизов крыши

Край крыши можно подшивать по-разному, стоит немного остановиться на каждом из вариантов.

Подшивка карнизов по стропилам

Этот способ приемлем лишь для крыш с небольшим наклоном. При таком исполнении обшивки все края стропил должны образовывать ровную плоскость. Для долговечности конструкции на стропилах понадобится закрепить небольшие доски, длина которых составляет расстояние от края свеса до стены дома. Для их ровной установки вначале прикручивается по одной доске на каждый край карниза и натягивается между ними шпагат. По сделанному ориентиру уже крепят все остальные доски. Обшивка к каркасу такого типа фиксируется на уголки или шурупы из металла.

Подшивка свеса кровли по деревянному коробу

Данный вариант оптимально подходит для крыш с большим углом наклона. Для обустройства короба берут обрезную доску толщиной 4 см и крепят ее между краем стропил и стеной дома. Если один ее край устанавливают непосредственно к стропильной ноге, то фиксация второго края потребует монтаж доски, примыкающей к стене, которую сверху прикручивают к стропилам. Иногда к стене дома вместо дополнительной доски по вертикали крепится на дюбели брус. На этом обустройство каркаса короба можно считать законченным – далее приступают к креплению обшивки. Лучшим крепежом для такой конструкции также будут шурупы и уголки.

Подшивка карнизного свеса софитами (сайдингом)

Как обшить карниз дома сайдингом? Подшивка карниза сайдингом уже долгое время очень популярна. Правильно положенный сайдинг крышу преображает и надежно защищает. Софиты комплектуют двумя специальными планками, выполненными в форме букв J или F. Одна из них крепится к заранее подготовленной деревянной рейке на стене дома, а вторая монтируется со стороны свеса. Для креплений используют саморезы. Все эти планки должны быть закреплены абсолютно ровно относительно друг друга, поэтому вначале рекомендуется сделать разметку.

Затем измеряют ширину карнизного свеса кровли и вычитают от полученного результата 6 мм. Это делают, чтобы создать нужный зазор, который будет компенсировать тепловое расширение материала. Далее софиты нарезают полосками необходимой длины. Подготовленные пластины немного сгибают и вставляют в пазы установленных профилей, там их фиксируют саморезами. Для того, чтобы подшить край крыши, длину планок софитов постепенно уменьшают, отрезая под углом в 45 градусов одну из сторон.

Важно! Софиты из ПВХ рекомендуется устанавливать на карниз, когда температура воздуха не меньше 15 градусов, в противном случае возникает риск повреждения материала.

Подшив крыши сайдингом – относительно несложный процесс. Таким материалом как сайдинг карниз будет защищен надолго, а визуально это выглядит очень привлекательно.

Подшивка карнизов профнастилом

Когда край крыши обшивают профнастилом, вначале прибивается на стену брусок в горизонтальном положении по уровню края свеса. Второй брусок крепится с ним на одном уровне вдоль края стропил. Нарезают нужной длины профнастил, с учетом теплового запаса и вентиляционного зазора, и закрепляют его на установленных брусках с помощью саморезов. Место стыка стены и профлиста закрывают планкой внутреннего угла, а то место, где соединяются внешний край и стропила, декорируют такой же планкой внешнего угла. Теперь монтаж профнастила можно считать оконченным.

Подшивка карнизов деревянной доской или вагонкой

Подшивать край крыши в данном случае удобнее всего снизу, находясь на стремянке либо строительных лесах. Делать это нужно лишь после того, как полностью утеплены стены здания снаружи, выполнена пароизоляция и завершена установка облицовочного материала. Перед началом обшивки свесов вагонкой важно проверить, чтобы стропила на боковых карнизах не только были одной длины, но и располагались параллельно стене дома. На них закрепляются обвязочные ветровые доски. После всего этого уже можно начинать монтаж крепления обшивки. Сначала одну доску прикручивают к стене вертикально, при этом нижний ее край должен быть на уровне края стропил. Вторая доска закрепляется между стропилами и первой доской по их нижним краям. Она должна располагаться параллельно земле. Так создается основа, на которую далее будет установлена обрешетка. После подготовки каркаса начинают монтаж самой обшивки.

При облицовке кровельного карниза досками, необходимо оставлять зазор небольшого размера между стеной и ними. Сами доски выбирают ровные, достойного качества, толщина их должна быть около 1-2 см. Для обеспечения необходимого вентилирования пространства под кровлей при обшивке вагонкой по периметру стоит установить вентиляционные решетки, расстояние между ними составляет примерно полтора метра. Однако часто строители, полагаясь на свойства древесины, вышеуказанное правило не учитывают.

Как правильно подшить карниз крыши, не имея в этом деле опыта, лучше уточнить у специалистов. Отделочные материалы очень важны и от их качества будет зависеть срок службы всей конструкции. Сейчас можно найти множество фото и инструкций в интернете с расписанными пошагово этапами обустройства подшивки карнизов, поэтому справиться с этим делом под силу и новичку, главное соблюдать все необходимые правила работы.

Строительство свеса крыши

Строительство свеса крыши — один из важных способов, которым домовладельцы могут защитить внешний вид своего дома и сохранить его ценность.

Они также могут включать определенные архитектурные элементы, которые делают свесы больше, чем просто функциональные части дома.

При проектировании нависающей части крыши вам необходимо иметь в виду некоторые ключевые особенности:

  • количество затемнения, которое вы хотите для ваших окон и дверей
  • количество осадков в районе вокруг вашего дома
  • желаемый баланс между получением солнечного тепла и затенением

В общем, свесы крыши представляют собой эффективное решение для защиты окон, дверей и входов.

Если свес крыши недостаточно велик, то единственный способ защитить эти окна, двери и входы — это углубить их в толстую внешнюю стену или установить специальный кожух и оклад для каждой двери или входа.

Очевидно, что самая простая и эффективная стратегия кровли — это просто построить крышу достаточно широкой, чтобы обеспечить защиту.

Зачем строить свес крыши?

Типичный свес крыши служит шести основным целям:

  • Помогает затенять окна в жаркую погоду
  • Уменьшает количество дождя, падающего снаружи дома
  • Обеспечивает защиту дверей и подъезда
  • Обеспечивает сухость подвалов
  • Защитите фундамент от чрезмерного стекания воды
  • Помогите регулировать температуру в доме

Если есть выступы неправильного размера, то дом будет иметь тенденцию к перегреву летом, и это будет подвергаться особому риску попадания воды в двери и окна.

В худшем случае все внешние повреждения от дождя и брызг воды приведут к преждевременному гниению сайдинга. Если вы путешествуете по пригородным районам со старыми домами, вы часто можете увидеть примеры экстерьера жилых домов, где панели, кажется, отходят от дома.

Это явный признак того, что что-то не так с размерами каркаса свеса крыши. В домах с навесами тоже могут быть эти проблемы.

Общие проблемы со свесами крыши

С свесами крыши встречаются две типичные проблемы:

  • Слишком большой свес крыши
  • Свес крыши недостаточно далеко выдвигается

В первом случае свес просто слишком большой для дома. Это приводит к ситуации, когда слишком много тени, и внешний вид дома кажется темным и мрачным.

Связанная с этим проблема заключается в том, что на самом деле крыша подвергается большему риску повреждения ветром. Более того, в зимние месяцы, когда поступление солнечного света ограничено, фактор «мрачности» только усиливается.

Во втором случае свес не обеспечивает достаточной защиты. Это означает, что дождь будет стекать рядом с фундаментом и, возможно, попадать в подвал.

Это также означает, что уменьшить разбрызгивание воды будет сложнее. И чем больше брызг, тем больше вероятность гниения сайдинга. Это также означает, что для окон недостаточно затенения.

Это приводит к тому, что окна получают слишком много солнечного света в часы пик, особенно летом.

Эта ситуация, когда свес не обеспечивает достаточной защиты, особенно характерна для более модернистских архитектурных стилей, где упор делается на создание либо гладких, изогнутых зданий, либо прямоугольных, сильно угловатых зданий.Это также проблема с металлическим свесом крыши.

Есть еще одна проблема, которую следует учитывать: ветер. Длина свеса крыши должна быть правильно спроектирована, чтобы противостоять ветру. Это особенно верно в географических регионах, где сильные ветры — обычная проблема.

Виды свесов для защиты окон и дверей

У архитекторов дома есть несколько различных вариантов защиты дверей, входов и окон:

  • Они могут сделать свес основной крыши достаточно широким для их защиты
  • Они могут объединить двускатный свес крыши или сверчки крыши с основной крышей для их защиты
  • Они могут прикрепить меньшую крышу к стене над каждой дверью или окном
  • Они могут создать углубленный вход, в котором двери отодвинуты от внешней плоскости стены

Если дом имеет только один уровень, стандартная стратегия проектирования крыши ясна: сделать основную крышу достаточно широкой, чтобы защитить все окна и двери. .Однако есть больше вариантов, если дом многоэтажный или если крыша имеет разные уклоны и углы.

Здесь вам нужно будет больше внимания уделять тому, как дождь стекает с крыши. Убедитесь, что вода падает достаточно далеко от фундамента, а также от дверей дома.

Металлические крыши также требуют особого внимания, особенно длина плоских металлических крыш.

Какие окна и двери должны иметь свес?

Существует компромисс между притоком солнечного тепла и затенением.

Для домов, построенных в Северном полушарии (то есть в Америке и Канаде), наиболее важными окнами и дверями, которые следует учитывать при любой стратегии крыши, являются южные окна.

В северном полушарии северные окна не получают много солнечного света и не являются типичной проблемой.

Для южной стороны дома вы должны следовать основным принципам солнечного дизайна. Короче говоря, это означает, что свес крыши должен иметь достаточные размеры, чтобы оптимизировать количество тени в теплые летние месяцы, но не быть настолько большим, чтобы не допускать полного пребывания на солнце в холодные зимние месяцы.

На самом деле существуют математические правила и архитектурные рекомендации, которые могут помочь вам определить оптимальные размеры крыши. Эти рекомендации полезны при строительстве любых двускатных, консольных или плоских крыш.

Цель состоит в том, чтобы сбалансировать количество солнечного тепла и количество затенения. В жарком климате общее практическое правило — удлинить и удлинить свес.

В холодном климате общее практическое правило — укорачивать свес, чтобы он не выдвигался так далеко.

Вы сразу понимаете, почему это имеет смысл. В жарком солнечном климате вам нужно максимальное затенение; в холодном климате нужно свести к минимуму затенение.

Вот почему архитектурные стили для домов могут быть самыми разными, в зависимости от того, где вы находитесь в стране.

В Америке, например, дома с низкой посадкой в ​​жарких западных пустынных районах будут иметь совсем другой вид, чем величественные особняки и дома в более холодных районах Новой Англии.

Что такое карниз?

Карниз — это край крыши, который нависает над лицевой стороной стены и обычно выступает за пределы стены здания.

Карнизы образуют свес для отвода воды от стен. Они также помогают обрамлять окна на верхних этажах. В этом их функциональное назначение.

Однако они имеют и архитектурное назначение. Например, в итальянском архитектурном стиле карнизы украшены декоративными опорными кронштейнами, которые, кажется, поддерживают крышу.

В других случаях есть другие архитектурные изюминки непосредственно под карнизом.

Свес крыши для многоэтажных домов, плоская или металлическая крыша

До сих пор мы рассматривали свесы крыши с точки зрения одноэтажных домов. А как насчет многоэтажных домов? А как насчет домов с плоской или металлической крышей? А что, если у вашей собственности есть сарай? Вот несколько различных вариантов, которые следует учитывать:

  • Надбровные крыши
  • Фронтальные свесы
  • Сверчки
  • Консольные свесы крыш
  • Навесные навесы

Надбровные крыши встречаются в многоэтажных домах.По сути, это мини-крыши, предназначенные для индивидуальной защиты каждого этажа дома. Надбровная крыша — это узкая крыша, прикрепленная к стене на уровне потолка первого этажа. Может быть из металла.

Концевые свесы (также известные как «передние свесы») доходят до пика крыши. В крайних версиях они, кажется, создают нос корабля, и поэтому известны также как «выступы носа».

Козырёк крыши находится далеко от основания стены, поэтому такие свесы в целом менее эффективны, чем традиционные карнизы для защиты дома.Они простираются слишком далеко.

Вы можете думать об этом логически — просто существует гораздо больше возможностей для попадания брызг дождя, особенно в очень ветреную погоду.

Сверчок — это ребристая конструкция, которая имеет форму для отвода воды на крыше вокруг высокой стороны дымохода или любой части крыши, где есть несколько уровней. Может быть из металла.

Сверчок обычно такой же, как и остальная часть крыши. Если вы посмотрите на многие здания, вы сразу увидите их — они кажутся пологими «выпуклостями», окружающими выступающие части крыши, такие как дымоход.

Сверчок помогает дождю легче стекать с крыши и от ближайшей стены. Это делается для защиты фундамента и частей цоколя.

Консольный свес крыши — это один из способов придать вашему дому действительно особенный вид. Консоль — это жесткий структурный элемент, прикрепленный только одним концом к вертикальной опоре, из которой он выступает.

Использование консоли означает, что вам не нужны внешние распорки. Консольные конструкции популярны для домов с балконами.Чтобы правильно создать консоль, вам нужно много знать о физике, например о крутящем моменте и вращательном равновесии.

Свес сарая — простой и эффективный способ защитить ваш сарай. Вы можете добавить от 3 ½ до 5 ½ дюйма к вершине. Это защитит ваш сарай от дождя.

Заключение

Свесы крыши могут выглядеть относительно обыденно, но есть много дизайнерских идей, которые позволяют создать оптимальные размеры для каждого из них.

Они необходимы для обрамления и затенения окон, уменьшения разбрызгивания воды и попадания дождя на достаточно большое расстояние от фундамента.Благодаря этому подвалы и подполки будут оставаться сухими, а также будет сохранена вся внешняя часть дома.

Если постоянно допускать попадание дождя на сайдинг дома, это может привести к преждевременному гниению сайдинга. Это не просто архитектурная бельма на глазу — это также может потребовать очень дорогого ремонта.

Правильный свес также важен для регулирования тепла и температуры в доме, особенно в очень жарком или летнем климате.

Наконец, достаточно большой свес крыши — отличный способ оставаться сухим и дает достаточно места для открытия зонта при входе и выходе из дома в ненастную погоду!

Узнайте о преимуществах свесов крыши!

Свесы крыши могут быть не так популярны, как кровельный вентилятор или другие части кровельной системы.Тем не менее, его присутствие действительно полезно, особенно когда падает солнечное тепло. Летом они создают тенистое прохладное место возле ваших окон. Когда внешний вид является изюминкой, они могут добавить стильности и элегантности вашему дому. Короче говоря, свесы крыши обладают эстетической или полезной ценностью.

1. Что такое свес?

Свес дома — это дополнительная деталь, которая обычно размещается над сайдингом конструкции у дома. Это похоже на выступающую конструкцию.Основная цель его существования — защитить жителей от погодных угроз, таких как дождь и ветер. Длина может быть рассчитана по уровню влажности и окружающей среды. Более длинная его версия часто встречается в регионе, который считается самым влажным.

Более того, ознакомьтесь с другими преимуществами установки свесов крыши ниже!

2. На страже дверей и окон

Некоторые могут не уделять много внимания входным дверям и окнам, но вы должны это сделать.Достаточно просто добавить свесы крыши, и все будет в порядке. Для шикарной процедуры вы можете прикрепить жесткие панели и стеклянные участки к сплошной стене. Как вариант, вы включаете мигание головы. Издали головная часть выглядит как зонт, который хорошо укрывает от сильного дождя. Выступы также кажутся значительными по сравнению с дверями и окнами.

По мнению внешних экспертов, домовладельцам рекомендуется устанавливать свесы крыши над дверями и окнами, чтобы предотвратить гниение каркаса.Они также полезны для защиты посетителей, которые не слышат дверной звонок, от дождя и жары. К сожалению, осведомленность домовладельцев о нависаниях домов относительно низкая.

3. Защита стен от воды

Одна из наиболее распространенных причин, по которой большинство людей устанавливают свес крыши, — защитить стены от попадания капель дождя. Хотя защитить двухэтажный дом невозможно, по крайней мере, это помогает минимизировать сырость или сырость от дождя.Как известно, высокая влажность позволяет быстрее разрастаться плесени и мху. От того, насколько велик ваш выступ, также зависит вероятность попадания на него воды. Больше означает, что ваша стена остается более сухой.

На самом деле, жить в тропическом районе, таком как Флорида, опаснее для жителей засушливого региона. Жильцы, у которых есть дом с скудной крышей, должны испытывать что-то неудобное, когда налетает гроза. Их жилище необходимо часто промывать, после чего поверхность стен склонна к образованию трещин.В результате навесы здания пока не нужны.

4. Сохранение сухости фундамента

Когда дело доходит до защиты от капель, навес на крыше одноэтажного дома, безусловно, отлично подходит. Другими словами, это может гарантировать долговечность основания вашего дома. Вода для него такая реальная угроза. Хотя есть несколько способов отремонтировать влажный подвал, предотвращение дома с помощью этой уловки безошибочно сэкономит ваши деньги. Ремонт, в котором участвует профессионал, так или иначе требует больших затрат.

5. Типы свесов крыши на выбор

Свес парадной двери носит другое название — портик переднего крыльца Джорджии. Хотя его размер может быть изменен по желанию людей, обычно он составляет 5 на 8 футов. Чтобы ваша дверь выглядела более претенциозно, яркой идеей будет выбрать портик с кронштейном, более известный как навес входной двери. Также это удобно тем, у кого ограниченный бюджет. По сравнению с традиционными сортами, для обработки которых требуется более двух дней, этот парень занимает всего один день.

Свес крыльца может стать прекрасным дополнением вашего традиционного жилища. Орнаментальный штрих в нем может вызвать чувство непринужденности. При правильной растушевке — выбирайте менее яркую краску, такой навес приносит умиротворение и умиротворение. Что касается обрамления, структура соответствует философии простоты. Стропила — это основная деталь, которую нельзя упустить, создавая этот проект.

Другой вариант, который вы могли бы попробовать, — это не что иное, как металлический свес на крыше. Изготовленный из материала на основе металла, этот выступ соответствует современным ценностям, что делает его устойчивым к погодным условиям.Длина его колеблется от 2 до 4 дюймов. В исполнении металлическое изделие всегда устанавливается по стропилам. Кроме того, самое важное, что следует отметить, это то, что он должен быть прикреплен к металлическому настилу.

Фронтальный свес идет с острием на вашей красивой крыше. Форма этого треугольника привносит некоторые традиционные штрихи и подчеркивает элегантные ценности, которые нравятся многим людям. Несмотря на это, фронтальный конец считается менее эффективным, чем тот, который называется карнизным свесом с карнизом крыши.

6. Способы крепления свеса крыши

Обрамление свеса крыши в основном соответствует стилю и форме вашего напольного покрытия. Кроме того, при его формировании необходимо обращать внимание на край вашей крыши. Как правило, существует два популярных метода его обрамления — односкатный или плоский свес крыши и двускатный свес крыши. Небольшая разница между этими двумя типами заключается в применяемой к ним технике.

7. Определение идеального свеса односкатной крыши

Это правда, что установка свеса односкатной крыши требует четкой цели.Следует принять во внимание два соображения. Первый касается местоположения вашего здания, а второй — микроклимата, который, возможно, влияет на ваш дом. Постройте меньшую версию, чтобы защитить того, кто наслаждается навесом, во время ночного дождя. Большой свес крыши сделан как можно более идеальным, чтобы поддерживать прохладу в вашем домашнем интерьере.

Подводя итог, можно сказать, что свес крыши не является чем-то особенным, когда речь идет о строительстве современной конструкции. Ничего страшного, если вы скажете, что он немного устарел.Однако имейте в виду, что свес имеет множество функций, помогая поддерживать детали вашего дома от стен до окон и защищать вас от нежелательной погоды.

_roof_overhang | Semper West Roofing

Что такое свес крыши?

Автор: Брайан Карпентер | Дата: 18 октября 2019 г.

Под свесом крыши понимается то, насколько край крыши выходит за сайдинг дома.Под свесом находится конструкция, известная как потолок. У большинства домов есть свесы, однако длина сильно варьируется в зависимости от архитектурного стиля крыши, причем шиферные крыши обычно имеют более длинные свесы.

Назначение

Основное назначение навеса — защита дома от сильного ветра и проливного дождя. Помимо предотвращения попадания воды на край дома, этот выступающий край также задерживает снег и другой мусор. Свисающий край крыши также дает дополнительную тень окнам, предотвращая попадание бликов и сильной жары в дом.Это сделает вашу внутреннюю домашнюю среду комфортной.

Обычно домовладельцы или подрядчики регулируют свесы в зависимости от погодных условий в районе. Большинство домов во Фредерике имеют стандартные длины свесов. Дома в районах, где чаще идут дожди, имеют более длинные свесы, при этом максимальная длина свеса составляет 2 фута. Этот тип свеса отлично подходит для предотвращения большинства видов повреждений от плохой погоды. Увеличение длины возможно за счет установки дополнительной опоры.

Сухой климат

Районы с сухим или засушливым климатом характеризуются небольшим количеством осадков. Это снижает вероятность разрушения кровли. Из-за меньшего количества осадков свесы часто бывают не такими длинными, как участки с большим количеством осадков и минимальными свесами, или, в некоторых случаях, свесы не выходят за пределы крыши.

Умеренный климат

Большинство областей в Соединенных Штатах, особенно Фредерик, имеют умеренный климат, где достаточное количество осадков может вызвать некоторую вероятность разрушения кровли.В районах, расположенных ближе к побережью, выпадает такое же количество осадков, но из-за более высокой влажности кровля чаще всего повреждается. Дома, расположенные в районах с умеренным климатом, должны иметь навес, длина которого должна составлять от 12 до 18 дюймов.

Влажный климат

Города, в которых в течение года выпадает больше осадков, могут сильно пострадать от проливного дождя. Наиболее пострадавшие районы находятся у юго-восточной границы. Сочетание теплого тропического климата и чрезвычайно влажной атмосферы может способствовать росту грибков, что приводит к сильному разрушению крыш.Дома в местах с такими погодными условиями должны выбирать более длинные выступы до 24 дюймов.

Карниз крыши

Правильный термин, который следует использовать, говоря о свесе крыши, — это называть его карнизом крыши. Карниз крыши относится к краям, выходящим за границу стены. Он образует ту нависающую структуру, которая гарантирует, что вода не повредит сайдинг стен дома. Карнизы не только являются практичным и защитным компонентом дома, но и добавляют к стилю и дизайну помещения.

Виды карнизов

В зависимости от того, как расположены карнизы по краю, он подразделяется на 3 категории.

Карнизы закрытые

Карниз закрытой крыши — это тип, который вы, скорее всего, встретите в домах, построенных в районах с более жаркой погодой. Этот тип имеет очень небольшой свес и иногда выглядит как небольшое расширение за сайдингом дома. В некоторых случаях свес вообще не виден.

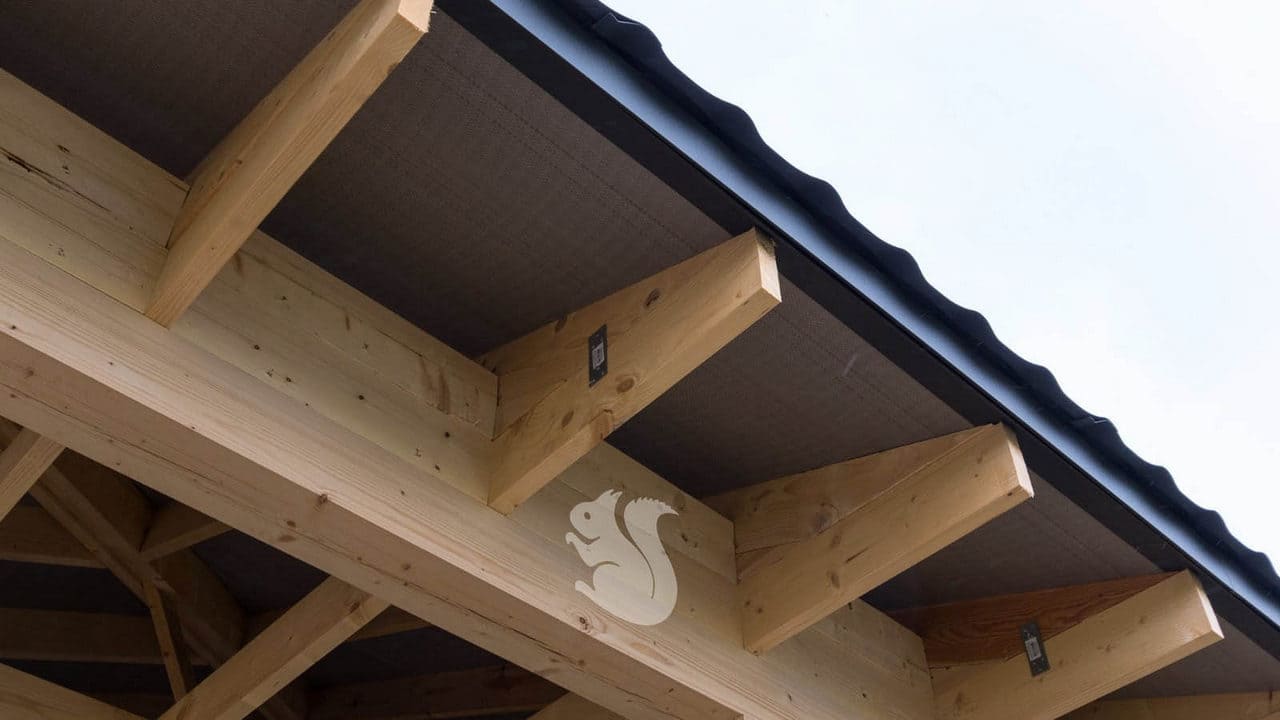

Карнизы открытые

Карнизы открытых крыш более протяженные и обычно имеют размеры более 12 дюймов.Приятный дизайн, который вы часто можете увидеть с этим типом конструкции, — это выступающие кронштейны крыши или балки.

Карнизы коробчатые

Карниз коробчатой ​​крыши закрывается по краю. Софит находится под коробчатой ​​конструкцией. Закрыв край крыши, это обеспечивает лучшую защиту нависающей конструкции. Таким образом предотвращается вероятность поломки в конце.

Грабли

Под граблями понимается край крыши, расположенный на концах фронтона. Они очень похожи на карнизы крыши и отличаются в основном расположением, а не формой.

Важность свеса крыши

Многие домовладельцы не осознают важность выступов в дизайне своего дома. Эти конструкции выполняют важную функцию, которая включает защиту дверей, окон, сайдинга и стен от дождя и жары. Без правильной защиты от нависания стены дома могут сгнить от дождя, или ваш дом может легко перегреться летом.

Узнайте, какой тип свеса лучше всего подходит для вашего дома, с помощью нашего экспертного заключения.Хотя даже самый длинный свес не сможет защитить ваши стены от намокания, выбор правильной длины свеса крыши должен обеспечить вам оптимальную защиту по разумной цене.

Единственный гид, который вам нужен

Свес односкатной крыши — это то, о чем большинство домовладельцев не думают, пока не встанут под дождем, не будут пытаться открыть дверь или беспокоиться о воде, которая внезапно скапливается вокруг фундамента сарая.

Строительство односкатной крыши со свесом — важная часть защиты вашего навеса, поэтому ее нельзя упускать из виду.Это руководство поможет вам решить, какой свес сарая лучше всего подходит для вашего сарая, и проведет вас через процесс установки.

Что такое свес крыши?

Свес — это часть крыши, которая проходит мимо стены, обеспечивая покрытие пространства вокруг фундамента вашего сарая. Выступы могут иметь ширину от нескольких дюймов до нескольких футов. В навесах и домах свесы обычно называют карнизами или граблями, в зависимости от того, где они расположены.

Преимущества свеса крыши навесов

Хотя навесы могут показаться незабываемыми, они имеют много важных преимуществ, которые защищают ваш навес и улучшают его внешний вид.

Свесы также обеспечивают защиту от непогоды, защищая окна, стены и двери от дождя, одновременно отводя воду от фундамента вашего сарая.

Как и переднее крыльцо в вашем доме, навес на односкатной крыше — это удобная функция, когда идет дождь, и вы пытаетесь открыть дверь своего навеса.

Свесы навеса также помогают регулировать температуру внутри навеса, блокируя попадание солнечного света прямо через окна в летнее время, когда солнце находится выше в небе. Зимой, когда солнце опускается ниже, выступы позволяют солнцу светить через окна, чтобы согреть навес.

Навесы с большими свесами также могут предоставить дополнительное место для хранения оборудования. Пространство под навесом сарая — сухое место, чтобы складывать дрова или опрокидывать тачку.

Свесы крыши имеют также эстетические преимущества. Как ни крути, но сарай станет заметной особенностью вашего двора. Вы хотите, чтобы эта функция улучшала внешний вид вашей собственности, а не умаляла его. Свесы добавляют характер и помогают вашему сараю избежать квадратного плоского вида.

Виды свесов кровли

Два типа свесов крыши рассматривают. Вы можете захотеть одного или другого или обоих. Грабли — это выступ, расположенный на двускатном конце вашей крыши.Наклонный свес создается за счет расширения крыши за фронтоны вашего сарая.

Карнизный свес расположен на длинных сторонах сарая. Карниз создается за счет расширения ската крыши за пределы стен сарая. Большинство навесов со свесами включают в себя грабли и карнизы, чтобы придать навесу сбалансированный вид.

Как построить навес на навес

Хотя это может показаться сложной задачей, строительство навеса с навесом не требует гораздо больших усилий, чем строительство обычной крыши.И хотя это может стоить вам немного дороже в материальном отношении, преимущества, как я уже говорил выше, более чем того стоят.

Размер свеса зависит от того, для чего он нужен. Сарай с высотой карниза 8 футов выиграет от свеса всего в 6 дюймов. Это защитит верх окон и дверных проемов от влаги, одновременно отводя воду от фундамента.

Большие свесы помогут вам оставаться сухими, когда вы стоите у дверей сарая, и не позволят солнцу согреть ваш сарай.Вылеты могут варьироваться от нескольких дюймов до нескольких футов в зависимости от предпочтений; однако рекомендуемая ширина свеса составляет от 12 до 18 дюймов для карниза и не более 8 дюймов для граблей. При этом свесы могут достигать 2 футов без необходимости использования внешних опор.

Размер свеса крыши, который вы выбираете, во многом зависит от стиля крыши вашего сарая.

При плоской односкатной крыше крыша просто выступает за стеновую плиту, образуя свес. Поскольку этот стиль сарая имеет плоскую крышу, он может способствовать более широкому свесу, что идеально подходит для хранения.

Для двускатных крыш: стропила выступают за верхние части стен и создают угловой свес на карнизе. Из-за более крутого угла двускатной крыши максимальная ширина карниза уже, чем у других стилей навесов. На двускатном конце крыши можно создать грабли, построив дополнительный кровельный каркас.

Для наклонных навесов крыши свесы добавляют характер и облегчают надлежащий дренаж. Из-за конструкции навеса с его задней части стекает значительное количество дождя.Свес помогает отводить воду от фундамента на низкой стороне сарая.

У двускатных крыш конструкция немного другая. На остроконечных концах сделаны надстройки, чтобы обеспечить покрытие над входом. Вместо того, чтобы расширять линию крыши для создания карниза, как на плоской или двускатной крыше, карниз на крышах в стиле гамбрел расширяется из-за крутого угла крыши.

Поскольку навесы с наклоном прикреплены к более крупным конструкциям, они иногда могут принимать сток из конструкции, с которой они соединены.Свесы помогают отводить всю дождевую воду от фундамента сарая. Свесы также добавляют характер, устраняя квадратный утилитарный вид, который иногда может иметь этот стиль сарая.

Обрамление концевого свеса фронтона

Чтобы создать выступ на фронтальных концах вашего сарая, вам нужно соорудить нечто, называемое «двускатной лестницей».

Для этого сначала убедитесь, что вы отрезаете коньковую доску до длины, которая включает длину граблей навеса.Затем вырежьте по два дополнительных набора стропил для каждого конца фронтона.

Поскольку у этих стропил не будет стены, на которую можно опираться, вам нужно будет прикрепить их к предыдущему стропилу, выпилив четыре балки или опоры, чтобы они соответствовали желаемой ширине вашего свеса. Вырежьте аутригеры из 2×6 шт., Учитывая ширину стропил.

Затем создайте свою лестницу, прикрепив стропила граблей к коньковой доске. Используйте аутригеры, чтобы прикрепить каркас крыши к стропилам граблей.

Помните, что грабельные лестницы могут выдвигаться от навеса не более чем на 12 дюймов, прежде чем им понадобится дополнительная опора.

Как построить карнизный свес

Строительство карниза на большинстве односкатных крыш — относительно простая задача. Процесс включает расширение стропил за пределы каждой стены, создавая так называемые хвосты стропил. Хвосты стропил — это часть каждого стропила, которая выступает за стену.

Вместо того, чтобы выполнять сложный процесс расчета длины каждого стропила для достижения желаемого размера свеса и угла каждого пропила, проще установить стропила с большим количеством дополнительных отрезков, а затем обрезать их по размеру.

После установки стропил разметьте нужную длину. С помощью отвеса нарежьте прямую меловую линию, затем разрежьте ее с помощью циркулярной пилы. Если вы предпочитаете квадратный конец карниза, используйте быстрый квадрат, чтобы обозначить линию.

После того, как вы разрежете одно стропило, сделайте приспособление, приложив кусок фанеры к стене сарая и стропила.

Проведите линию вокруг верхней и лицевой стороны хвоста стропила и стены сарая. Затем разрежьте кусок фанеры по линиям с помощью циркулярной или настольной пилы.Теперь у вас есть приспособление, которое вы можете использовать, чтобы разметить линии разреза для оставшейся части ваших стропил.

Если для постройки сарая вы используете фермы, убедитесь, что конструкция фермы такова, чтобы верхние пояса выходили достаточно далеко наружу, чтобы создать желаемый выступ.

Кроме того, не забудьте приподнять пятку конструкции фермы, что увеличит расстояние между верхними поясами и нижним поясом, и крыша станет выше. Это гарантирует, что ваш свес не будет мешать окнам или дверям.

Как добавить навес к навесу

Может быть, вы построили свой сарай и упустили из виду ценность навеса, или, может быть, вы унаследовали сарай при покупке дома, а в нем его нет. Есть ли способ добавить навес к навесу? Есть, и мы расскажем, как это сделать.

Добавление свеса навеса — это относительно простой процесс, который включает прибивание стропил к существующим стропилам навеса. Начните с удаления любой существующей облицовки или обшивки, закрывающей стропила.Как только обнажатся верхняя часть стен сарая и опоры стропил, подведите итоги, что у вас есть.

Определите, какой кусок пиломатериала наибольшего размера можно вставить между обшивкой крыши и стеновой пластиной. Что бы вы ни придумали, вам нужно будет использовать для расширений.

Для удлинителей стропил ограничьте максимальную длину до 2 футов. Кроме того, требуются дополнительные структурные опоры и гораздо более сложный процесс.

После того, как вы определили желаемую длину свеса, отрежьте удлинители стропил в три раза больше.Этот разрез должен быть отвесным, чтобы его не пришлось делать после установки пристройки.

Прикрепите пристройки к существующим стропилам с помощью гвоздей. Этот процесс обычно лучше всего выполнять изнутри сарая. Учитывая ограниченное пространство, вам может быть сложно размахивать молотком. Если вам удастся достать один из них, я предлагаю использовать гвоздезабиватель.

После того, как надстройки установлены, вы можете приступить к добавлению подкровельного покрытия и отделки к новому свесу крыши.Одно примечание: вам может потребоваться перекрашивать весь сарай после завершения этого проекта, иначе новая черепица, которую вы используете для покрытия нового выступа, скорее всего, не будет соответствовать существующей черепице сарая.

Если вы планируете добавить фронтальный свес или грабли в дополнение к карнизу, убедитесь, что вы выдвинули облицовочную доску за пределы последнего стропила, чтобы поддержать новые грабли.

Добавление выступа к торцам фронтона вашего сарая аналогично созданию нового каркаса. Вам нужно будет построить двускатную лестницу, также называемую лестницей на потолок.Начните с измерения от вытянутой фасции до пика навеса.

Используйте этот размер, чтобы отрезать кусок 2 × 4, убедившись, что одна сторона доски обрезана под углом, чтобы соответствовать пику крыши. Проделайте то же самое с другой стороной. После резки убедитесь, что две части 2х4 совпадают равномерно на пике крыши.

Отрежьте еще две одинаковые детали. Затем отрежьте поперечины, из которых будет получена лестница, при измерении длины каждой поперечины учитывайте ширину 2х4.Для свеса шириной 12 дюймов отрежьте каждую поперечину на 9 дюймов, чтобы учесть 1,5 дюйма толщины каждой из «рельсов» лестницы 2 × 4.

Поперечины или выносные опоры следует устанавливать примерно через каждые 16 дюймов для обеспечения адекватной поддержки. Соберите лестницу с помощью шурупов для настила.

Чтобы упростить установку лестниц, прикрепите короткий кусок 2 × 4 к концу облицовки и кусок 2 × 4, отходящий от вершины навеса. Прижмите конец лестницы к облицовочной доске и прижмите другой конец к крыше 2 × 4, чтобы удерживать ее на месте.

Прикрепите кусок 2 × 4 к панели с другой стороны, положите вторую лестницу на место и выровняйте концы.

Как только обе лестницы выровнены, прикрепите лестницу к каркасу односкатной крыши с помощью 3-дюймовых шурупов для настила, убедившись, что вершины лестниц находятся на одном уровне со стропилами сарая. Это позволит получить бесшовную кровлю.

После того, как лестница установлена, можно приступить к укладке обшивки и подкладки односкатной кровли.

Заключение

Хотя при просмотре планов навеса нависание может показаться незначительным, не попадитесь дождю, пропустив эту функцию.Свесы крыши не только обеспечивают защиту от дождя при входе и выходе из сарая, но также обеспечивают жизненно важную защиту окон и дверей сарая, а также его фундамента, помогая продлить срок его службы.

Внеся несколько простых изменений в план односкатной крыши, вы можете легко добавить навес, который защитит и украсит ваш сарай.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

15 идей для свеса крыльца и крыши, которые вдохновят вас

Выбор правильного свеса и кровли для крыльца может повысить привлекательность вашего дома, а также защитить вас от непогоды. Свес крыльца должен быть не менее 12 дюймов в длину, но он может варьироваться в зависимости от климата в вашем районе. Сегодня мы рассмотрим 15 идей для крыльца и крыши, которые помогут вам сделать лучший выбор.

1. Фронтон

Двускатный вход — один из наиболее часто встречающихся выступов крыльца.Его широкая треугольная форма прекрасно вписывается в любой внешний вид дома, каким бы простым он ни был. Кроме того, угловая форма двускатного свеса обеспечивает достаточный сток воды.

2. Сарай

Эти наклонные вниз крыши легко построить с минимальным использованием материалов. Как и двускатная крыша, они идеально подходят для отвода снега и стока воды. Этот тип крыши лучше всего смотрится при покрытии небольшой площади и, следовательно, станет прекрасным дополнением вашего крыльца.

3. Беседка

Обычно эти красивые конструкции можно увидеть в садах и на дорожках, но вы также можете встроить эти красивые конструкции в крышу своего крыльца.Оригинальный дизайн перголы состоит из балок и стропил с открытым верхом. Чтобы укрыться от непогоды и полюбоваться красотой беседки, сделайте покрытие из прозрачных кровельных панелей.

4. Бедро

Шатровая или шатровая крыша, наклоненная вниз со всех сторон, позволяющая выступать со всех сторон. Они прочные, особенно в ветреном климате, и допускают сток дождевой и снежной воды. Шатровые крыши — одна из наиболее часто встречающихся крыш крыльцов в Соединенных Штатах, потому что привлекательный дизайн добавляет привлекательности вашему дому.

5. Капот

Крыши капота двускатные. Нижний скат расположен под меньшим углом, чем верхняя часть крыши, с учетом выступа крыльца. Этот тип крыши дороже в строительстве, чем более простые конструкции, и необходимо принять дополнительные меры по гидроизоляции, потому что вода имеет тенденцию скапливаться там, где встречаются скаты.

6. Квартира

Плоские веранды — отличный выбор для двухэтажных домов, потому что из окон верхнего уровня открывается беспрепятственный вид.На снимке плоский вход и крыша крыльца создают единый дизайн. Плоские крыши должны иметь надлежащую водонепроницаемую защиту, поскольку они не пропускают достаточный сток и могут протекать.

7. Изогнутый

Изогнутый навес крыльца современен и уникален. Лучшим строительным материалом является металл, так как он легко податлив и снижает затраты на строительство. Вы можете настроить наклон арки, чтобы обеспечить надлежащую защиту в том месте, где вы живете, а это означает, что более низкий уклон будет лучше работать в условиях сильного ветра, а более высокий уклон будет идеальным для снежного климата, чтобы обеспечить сток.

8. Шестиугольная

Добавить шестиугольную крышу к крыльцу — все равно что добавить беседку к дому! Такой дизайн прекрасно смотрится в виде застекленной или открытой веранды и добавит очарования и стиля вашему дому.

9. Гамбрел

Крыши Gambrel похожи на крыши сараев. Их обычно можно увидеть в бревенчатых домах, фермерских домах и домах в голландском колониальном стиле, подобных изображенному на фотографии. Эти крыши не лучший выбор для районов с сильным ветром или там, где вероятен значительный снегопад.Благодаря правильным мерам гидроизоляции и регулярному уходу крыша вашего крыльца будет выглядеть как новая.

10. Стекло

Застекленные веранды также называют соляриями. Они защищают от внешних воздействий, сохраняя при этом комфорт в помещении. Стеклянные окна и потолки открывают прекрасный вид. Многие из них можно использовать круглый год, в зависимости от того, насколько хорошо они изолированы.

11. Навес

Дверные свесы

Canopy идеально подходят для тех из нас, у кого мало места.Эти причудливые навесы крыльца бывают разных цветов и стилей, чтобы соответствовать любому внешнему декору и обеспечить адекватную защиту от непогоды. Как и на фото, многие из них прикреплены к деревянным стойкам, чтобы у вас было небольшое место для сидения, а некоторые просто висят над дверью.

12. Джульетта Тент

Маркиза Juliet прямая сверху с глубоко изогнутыми сторонами. Этот тип навеса крыльца обычно изготавливается из металла и бывает разных цветов. Соедините меньший навес Juliet с декоративными скобами для свитков, чтобы добавить немного загородного очарования любому дому.

13. Тент выдвижной

Выберите выдвижной навес, если вы хотите добавить крышу к своей террасе или патио. Они могут быть установлены непосредственно на наружной стене вашего дома и доступны в моделях с моторизованным или ручным управлением. Эти навесы позволяют вам решить, какое покрытие вы хотите для своего крыльца.

14. Встраиваемый

Ничто не сравнится с комфортом в помещении, наслаждаясь красотой на открытом воздухе, а с закрытой верандой вы можете получить лучшее из обоих миров! Сетчатые экраны защищают вас от уличных вредителей, таких как пчелы и мухи, при этом обеспечивая достаточный приток воздуха.

15. Пирамида

Пирамидальные крыши подходят для небольших подъездов. Четырехсторонняя конструкция обеспечивает превосходную защиту от сильных ветров и позволяет отводить воду благодаря своей наклонной вниз конструкции. Этот тип кровли очень похож на шатровую, с той лишь разницей, что верх остроконечный.

Спасибо, что прочитали наши 15 идей по свесам и крышам крыльца. Чтобы узнать больше об идеях и источниках вдохновения для ваших кровельных нужд, обязательно прочтите:

6 типов деревянных крыш, которые вы должны знать

Можно ли ходить по кровле из ПВХ?

Что нужно знать о карнизах

Что такое карниз?

Карниз — это край крыши, который нависает над наружной обшивкой.Части карниза включают в себя софит, который является нижней стороной карниза вашей крыши, и фасцию, вертикальную облицовочную доску.

Карниз крыши выполняет в доме как декоративные, так и практические функции. Карнизы характерны для классической архитектуры. Современные дома могут иметь узкие карнизы крыши или вообще не иметь карнизов для минималистичного обтекаемого вида. Здания с плоскими крышами обычно не имеют карнизов, но в некоторых могут быть выступающие карнизы для защиты внешних стен. Дом с неглубоким карнизом или без него делает дом уязвимым для повреждения водой и протечек.

Виды карнизов

Карнизы крыши проектируются по длине и стилю, чтобы улучшить дизайн дома и соответствовать эстетике крыши. Например, бунгало в стиле ремесленника может иметь низкую крышу с широким карнизным свесом, открывающим доступ к стропилам крыши. Голландские колониальные дома имеют двускатные крыши с отчетливо расклешенными карнизами. Дома в викторианском стиле известны своими широкими свисающими карнизами. Во многих стилях дома есть карнизы, которые заканчиваются декоративными скобами или кронштейнами, чтобы сделать дома более величественными или добавить интересный архитектурный элемент.

Строители и архитекторы дома обычно используют три основных типа стилей карнизов:

  • Закрытый карниз: Свес с потолком, который закрывает и завершает нижнюю сторону карниза
  • Открытый карниз: Свес с открытой нижней стороной и видимыми стропилами
  • Карниз коробки: Свес с потолком и наращивание декоративной лепнины, поэтому стропила больше не видны

Что делают карнизы?

Карнизы определяют стиль дома, но они также выполняют важную функцию.Карниз может защитить сайдинг и фундамент конструкции. Карниз крыши, выступающий за края, позволяет снегу и дождю падать с крыши в сторону от сайдинга на землю. Чем дальше от дома унесется «погода», тем больше у вас будет сухого подвала.

В жарком климате и в зависимости от наклона крыши длинные или широкие карнизы в правильно расположенном доме могут обеспечить солнцезащитный козырек для внутренних помещений. Карнизы также обеспечивают ненавязчивое место для камер наблюдения и освещения, когда они прикреплены к потолкам.

Интересный факт

Столетия назад слово подслушивать определяло периметр дома под карнизом, откуда во время ливня падала вода. Было сказано, что любой человек, стоявший на линии подслушивания дома, мог слышать разговоры внутри дома. Человека, стоявшего на линии периметра подслушивания, в конце концов назвали подслушивателем.

Возможные недостатки карниза крыши

Вредителей тянет строить свои жилища в открытых карнизах.Чем длиннее свес крыши, тем больше защищенного пространства она предлагает для ос, желтых курток, шершней, птиц, а иногда и более крупных существ, таких как еноты и белки. Без софита птицы особенно могут вить себе гнезда рядом с вашим теплым домом. Даже вентиляционные отверстия в потолке карниза служат входом для пушистого или пернатого друга, включая летучих мышей.

Ну так что ты делаешь? Что касается вашего дома, держите карниз в чистоте и закрывайте отверстия во время ежегодного технического обслуживания. Некоторые продукты, такие как Bird B Gone, предлагают домовладельцам такие решения, как гели, шипы и репелленты для защиты карниза.Вот еще несколько советов, как защитить карниз от вредителей:

  • Не позволяйте грязевым осам устраивать себе гнезда под вашими карнизами, распыляя эфирное масло мяты вокруг.
  • Подвешивайте гнезда-ловушки под карнизами, чтобы отгонять ос.
  • Удалите из шланга паутину под карнизом.
  • Немедленно замените дефлекторы на потолке, если они сломаны или повреждены.
  • Отремонтируйте гниющие панели облицовки, иначе отверстия привлекут вредителей.

Обрамление свесов двускатной крыши

Свесы двускатной крыши обеспечивают затенение и защиту от элементов, а также могут считаться желательными с эстетической точки зрения.Свес двускатной крыши снижает количество дождя, попадающего на внешнюю поверхность дома, обеспечивая дополнительную защиту от повреждений водой. Он также защищает двери и подъезды, затеняет окна и защищает фундамент от избыточного стока воды, что помогает поддерживать подвал и подвал в сухом состоянии. Хотя это важная конструкция дома, она также является одним из наиболее уязвимых компонентов во время сильных ветров.

Во время урагана, торнадо или сильного ветра свесы двускатной крыши подвергаются значительному подъемному давлению (рис. 1) и могут быть повреждены или оторваны, что приведет к серьезным повреждениям крыши и других конструктивных элементов дома.Открытая крыша может пропускать дождевую воду в здание, вызывая серьезные повреждения, включая насыщение изоляции и гипсокартона потолка, что потенциально может привести к обрушению потолков и значительному повреждению внутренней отделки и домашнего имущества.

Два распространенных метода обрамления свесов двускатной крыши — это лестничный каркас и каркас выносных опор. Новое строительство и модернизация крыши — это возможности обновить свес двускатной крыши в соответствии со стандартами и строительными нормами и решить, является ли выбор вышеперечисленной стратегии для дополнительного уровня защиты правильным выбором для проекта.

Каркас лестницы состоит из двух длинных параллельных досок, соединенных короткими блоками, как ступеньки лестницы. Этот каркас крепится гвоздями через обшивку фронтальной стены в последнюю ферму или стропило. Обшивка крыши устанавливается над свесом и обеспечивает структурную поддержку и сопротивление ветровым подъемам. Каркас лестницы обычно ограничивается более короткими свесами от 8 до 12 дюймов.

Обрамление выносных опор обычно используется для вылетов более 12 дюймов.Размер ферм фронтона, стропил или стропил регулируется таким образом, чтобы верхний уровень концевой фермы или стропила был меньше верхнего уровня остальных ферм или стропил, чтобы обеспечить достаточно места для прохождения выносных опор над концевыми стропилами. или фермы. Затем наверху фермы или стропила устанавливаются выносные опоры, которые могут быть элементами 2×4 или 2×6, так, чтобы они встали встык напротив фермы или стропила рядом с фермой фронтона и выступили наружу, чтобы поддержать облицовочную доску вдоль края фермы. свес.См. Рисунки 2 и 3.

Рисунок 1 . Силы давления подъема ветра, действующие на выступ двускатного конца с лестничным каркасом. (Источник: Концевые выступы фронтона) Рисунок 2. Каркас двускатного свеса крыши с выносными опорами для защиты от сильных ветров. (Источник: FEMA 1992). Рис. 3. Точки соединения для свеса фронтона с выносными опорами. (Источник: Концевые выступы фронтона).

Международный жилищный кодекс (IRC) требует, чтобы внешние компоненты здания и их приставки были способны противостоять проектному давлению ветра.Для некоторых регионов с сильным ветром IRC требует ветрового расчета в соответствии с другими методами, включая Международный строительный кодекс (IBC). Дома, расположенные в прибрежных районах с сильным ветром, включая районы, подверженные ураганам, обычно требуют усиленного крепления, которое может выдерживать более высокие скорости ветра, чем в остальной части страны. IRC определяет подверженные ураганам регионы как районы вдоль побережья Атлантического океана и Персидского залива, где скорость ветра превышает 115 миль в час, а также Гавайи, Пуэрто-Рико, Гуам, Виргинские острова и Американское Самоа (см. Карту ветров IRC на вкладке «Климат»).Уточните в местном строительном отделе, находится ли дом в районе, подверженном ураганам, и если местные требования превышают требования IRC.

IRC устанавливает минимальные требования к непрерывной обшивке кровли на торцевых стенах фронтона, включая тип крепежа (гвоздя), расстояние и глубину проникновения в элементы конструкции. (Подробности см. На вкладке «Соответствие»).

Институт страхования бизнеса и безопасности дома (IBHS) предлагает рекомендации, передовой опыт и добровольные строительные стандарты и программы для строительства в районах, подверженных стихийным бедствиям, включая зоны ураганов и сильных ветров.Стандарт IBHS FORTIFIED HOME ™ призван сделать дома более устойчивыми и долговечными; руководство доступно для новостроек и существующих домов в зонах ураганов и сильных ветров. У Укреплённого дома три уровня: УКРЕПЛЕННАЯ крыша ™ сосредотачивается на крыше; FORTIFIED Silver специализируется на свесах крыш, защите проемов, фронтальных концах и приставных конструкциях; FORTIFIED Gold фокусируется на связывании всех компонентов конструкции вместе.

СТАНДАРТ УГРОЗЫ УГРОЗЫ для дома требует, чтобы концевые выступы фронтона были прикреплены к обрамлению фронтона и сконструированы таким образом, чтобы выдерживать подъемную силу ветра.Когда выступы превышают 12 дюймов, большинство стандартов IBHS требуют дополнительных элементов или внешних элементов для поддержки оболочки выступа. Внешние элементы представляют собой элементы каркаса, которые простираются до верхней части торцевой стены фронтона для поддержки свеса настила крыши и ориентированы своим большим размером перпендикулярно обшивке крыши. УСИЛЕННЫЕ Стандарты ураганов для дома требуют, чтобы эти наблюдатели были соответствующего размера, размещены и прикреплены к опорам, чтобы предотвратить любые поломки. Это также требует, чтобы концевые софиты фронтона не были вентилируемыми, поскольку концевые софиты фронтона восприимчивы к проникновению воды, приводимой в движение ветром, из-за большого количества воды, которая накапливается на стене фронтона, когда она обращена к ветру.

Федеральное агентство по чрезвычайным ситуациям (FEMA) рекомендует максимум 8 дюймов выступа двускатной крыши и максимум 4 дюйма расстояние между центральными креплениями для каркаса лестницы в регионах с сильным ветром. Это также требует, чтобы расстояние между выступами не превышало 24 дюйма по центру, а выступы на каркасе торцевой стены фронтона или каркасе фермы не должны иметь выемок.

Рисунок 4 . Концевые выступы фронтона, обрамленные лестницей, не должны выступать более чем на 8 дюймов от дома и должны быть прибиты гвоздями через каждые 4 дюйма по центру.(Источник: FEMA P-499).

Как установить лестничный каркас

  1. Выберите пиломатериал 2х4 или 2х6 или в соответствии с проектом.
  2. Отметьте 2x пиломатериала на расстоянии 24 дюйма. по центру или, как указано в конструкции, для обнаружения блокировки.
  3. Рассчитайте длину блокировки, вычтя толщину бруса 2x, образующего внешний каркас свеса лестницы. Общая длина свеса не должна превышать 12 дюймов.
  4. Закрепите блокировку по отметкам, чтобы сформировать лестничный узел, используя гвозди 8d.
  5. Прикрепите лестницу в сборе к раме фронтальной стены с помощью 4-дюймовых винтов для настила №10 с 1,5-дюймовым. шайбы диаметром 6 дюймов по центру и 3 дюйма с каждого конца ригеля.
  6. Прикрепите облицовочную доску размером не менее 2×6 вдоль края свеса с помощью 3-дюймовых винтов для настила №10 с шайбами ​​диаметром 1,5 дюйма на 8 дюймов в центре и на 3 дюйма от каждого конца ригеля.
  7. Установите настил крыши, который покрывает каркас двускатного свеса и выступает как минимум на 24 дюйма от стены фронтона над фермами или стропилами крыши.Прибейте настил крыши к облицовке и стропилам с помощью гвоздей с кольцевым стержнем 8d на 4 дюйма по центру с минимальным проникновением 1-5 / 8 дюйма.
  8. Используйте 7/16 дюйма. структурная обшивка (фанера или OSB) для покрытия нижней стороны выступа с использованием гвоздей 8d с шагом 3 дюйма по центру на каждом конце.

Как установить раму выносных опор:

  1. Выберите пиломатериал 2х4 или 2х6 или в соответствии с проектом.
  2. Сделайте отметку вдоль стропила или фермы рядом со стропильной балкой или фермой на конце фронтона на расстоянии 12 дюймов от центра.
  3. Установите выносные опоры таким образом, чтобы они упирались в стропилину или ферму рядом со стропильной балкой или фермой на фронтонном конце и проходили над стропильной балкой или фермой на фронтонном конце с помощью ураганного ремня разносного типа и подходящих креплений.
  4. Прикрепите облицовочную доску размером не менее 2×6 вдоль края свеса с помощью 3-дюймовых винтов для настила №10 с шайбами ​​диаметром 1,5 дюйма на 8 дюймов в центре и на 3 дюйма от каждого конца ригеля.
  5. Установите настил крыши, который покрывает каркас двускатного свеса и выступает как минимум на 24 дюйма от стены фронтона над фермами или стропилами крыши.Прибейте настил крыши к облицовке и стропилам с помощью гвоздей с кольцевым стержнем 8d на 4 дюйма по центру с минимальным проникновением 1-5 / 8 дюйма.
  6. Используйте структурную обшивку 7/16 дюйма (фанеру или OSB), чтобы закрыть нижнюю сторону свеса, используя гвозди 8d с шагом 3 дюйма по центру на каждом конце.

Таблица 1 . Максимальная длина вылета аутригеров при различных скоростях ветра (Внешние опоры представляют собой каркас 2×4 @ 24 дюйма в секунду, закрепленный с помощью Simpson 10A или USP RT 16A или эквивалентного (Источник: УСИЛЕННЫЙ стандарт для домашних ураганов).

Скорость ветра (миль / ч)

Воздействие B

Воздействие C

Экспозиция D

ASCE 7-10 Окончательный

ASCE 7-05 Допустимое значение

Suburban, Residential, в дюймах

Шрифт Bay, Open Terrain, дюймы

Oceanfront Only, дюймы

130

101

24

24

24

140

108

24

24

24

150

116

24

24

22

160

124

24

24

18

170

132

24

20

14

180

139

24

20

14

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
