Установка ливневки на крыше: Как правильно установить водостоки на крыше: инструкция и мастер-класс

Содержание

Как установить водостоки если крыша уже покрыта

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства. Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ. Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

  • Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.
Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

  • Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

  • Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.
Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Когда приходится устанавливать водостоки уже после покрытия крыши?

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

  • Сам этот процесс, именно в такой последовательности, предусмотрен проектом  строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
  • Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
  • Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс — желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

Цены на водостоки

водостоки

Монтаж водостоков на кровельной системе с выходящей на карнизный свес гидроизоляционной пленки
  • Если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

Как водосточные системы устанавливаются вдоль карнизных свесов

Типы кронштейнов для крепления желобов

Кронштейны могут быть изготовлены из металла или пластика и различаться конструкцией. Выбор нужной модели будет зависеть от места и способа закрепления водосточной системы.

Несколько вариантов кронштейнов-крюков для крепления водосточных желобов

Кронштейны могут быть длинными, короткими и универсальными:

  • Длинные крюки чаще всего используются для закрепления под кровельное покрытие до его настила. Эти элементы фиксируют к стропилам, обычно еще до монтажа  разряженной или сплошной обрешетки.
  • Короткие кронштейны могут быть применены для установки водосточной системы на лобовой доске или же на стене здания. Этот вид крюков монтируют как до укладки кровельного покрытия на стропильную систему, так и после того, как кровля будет обустроена.
    Кроме лобовой доски или стены, иногда этот тип кронштейнов закрепляют на торцевую поверхность стропильных ног или кобылок. Однако, в этом случае надежность установки будет значительно ниже, так как крепежные саморезы или гвозди будут входить в древесину параллельно волокнам.
  • Универсальный вариант кронштейнов — это сборно-разборная конструкция, которую можно применять для монтажа водосточных систем как до настила кровельного материала, так и после проведения этого процесса. Возможность регулировки длины позволяет применять их и как длинные, и как короткие.

Способы закрепления водостоков

Для начала нужно разобраться в вариантах способов монтажа водосточных систем, при настеленном кровельном покрытии. Это даст возможность определиться, какой из них применим в каждом конкретном случае.

Варианты крепления кронштейнов-крюков для водосточных желобов

Итак, существует четыре способа закрепления кронштейнов на элементах стропильной системы:

  • На стропильные ноги, как на торцевую, так и на верхнюю или боковую их стороны.
  • На ветровую (лобовую) доску.
  • Под кровлю, на нижнюю доску обрешетки или на фанеру (осп) сплошной обрешетки.
  • На край кровельного покрытия.
Первый способ – к стропилам или обрешетке

Если кронштейны закрепляются до монтажа кровельного материала, то их фиксируют чаще всего на стропилах или же на нижней доске обрешетки. В этом случае используются поддерживающие крюки с длинными ножками, которые при необходимости правильного расположения желоба, могут быть согнуты или же их оставляют в прямом виде. Кроме них, для монтажа водосточных систем в этом случае иногда применяются и универсальные кронштейны.

Крепление крюков к доскам (листам) обрешетки

Если кровельное покрытие уже уложено, например, в том случае, если старую водосточную систему нужно заменить, и планируется зафиксировать кронштейны подобным образом, то нижний ряд кровельного материала придется снять. Правда, это бывает не всегда просто.

Чтобы закрепить кронштейны на досках обрешетки или сверху стропильных ног придется демонтировать край кровельного покрытия вдоль карниза

Для этого необходимо будет открутить крепежные детали не только первого, но и второго ряда покрытия. Жесткий кровельный материал необходимо демонтировать аккуратно. Особенно это важно в том случае, если покрытие не новое, а эксплуатировалось уже несколько лет, иначе листы можно легко повредить, что приведет к лишним расходам. Да и не всякий материал поддастся демонтажу без нарушения целостности или без деформации, особенно если он закреплен гвоздями. Так, весьма вероятны проблемы, например, с обычным шифером или ондулином.

В той ситуации, когда на крыше обустроена мягкая кровля, настеленная на фанерную основу, можно постараться аккуратно приподнять только нижний, идущий вдоль карниза край кровельного материала. Затем, выставить кронштейны на сплошную обрешетку и закрепить саморезами, вкрутив их в стропильные ноги через фанерное покрытие. Следующим шагом битумная черепица или рубероид возвращается в первоначальное положение и фиксируется к поверхности с помощью битумной мастики.

Видео: Установка водосточной системы с краевым демонтажем черепичного кровельного покрытия

Чтобы не демонтировать кровельное покрытие, можно попробовать воспользоваться еще одним вариантом установки кронштейнов на стропилах. Он заключается в закрепление крюков на боковую их бруса. Для этого приобретаются или изготавливаются кронштейны с гнутой, развернутой в горизонтальную плоскость монтажной площадкой – пример показан ни рисунке выше.

Цены на популярные модели шуруповертов

Кронштейн с гнутой ножкой, предназначенный для монтажа на боковую поверхность стропильной ноги

Следует помнить, что такой монтаж возможен только в том случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм. Кроме этого, необходимо учесть, что крюки должны быть закреплены так, чтобы кровельное покрытие нависало над сточным желобом, перекрывая ½ или ⅓ его ширины, иначе при сильном дожде может произойти перелив воды.

Поэтому, если выбран вариант фиксации кронштейнов с боковой стороны стропила, то сначала нужно произвести примерку, которая и покажет, возможен ли такой способ монтажа.

Второй способ – крепление кронштейнов на лобовую доску

Проще всего установить кронштейны на ветровой (лобовой) доске, причем это можно выполнить, использовав различные крепления.

Лобовая доска закрепляется на торцевых сторонах стропильных ног, и в различных конструкциях может быть широкой или узкой. От этого параметра будет зависеть выбор типа кронштейна.

Для монтажа водоотводной системы на лобовую доску подходят:

  • Длинные кронштейны, в том случае, если лобовая доска имеет достаточно большую ширину. Такие держатели изготавливаются из металла и имеют ножку такой же ширины, что и крюк. На ножке расположена и монтажная площадка с отверстиями, через которые кронштейны крепятся к лобовой доске.
Крепление простейших крюков с длинной ножкой к лобовой доске кровельной конструкции
  • Короткие кронштейны предназначены для крепления их на лобовую доску, стену здания, а также на торцевую сторону стропил. Как уже говорилось, последний вариант нежелателен, надежность фиксации будет сомнительна из-за расположения крепежа параллельно волокнам древесины.

Пластиковые короткие крюки чаще всего имеют широкое основание в области монтажной площадки, поэтому они будут прочно удерживать желоба водостока.

Короткий кронштейн для желоба водосточной системы, имеющий возможность регулировки угла относительно основания, к которому он крепится

Кроме обычных кронштейнов, в продаже можно найти их регулируемые варианты. Их удобство состоит в том, что они имеют специальное устройство, позволяющее задавать уклон расположения крюка относительно основания, к которому они крепятся. Иногда без этой функции не обойтись, например, при обустройстве водосточной системы на наклонно закрепленную ветровую доску или на венце бревенчатого сруба.

Цены на кронштейны

кронштейн

Все кронштейны фиксируются в общем направляющем профиле, который, в свою очередь, крепится или к лобовой доске, или к стене здания. Очень удобно для задания общего уклона водосточного желоба

Еще один вариант крепления водостоков к лобовой доске с помощью коротких крюков представляет собой целую систему, состоящую из металлического направляющего профиля и специальных кронштейнов-держателей. Сначала на ветровой доске закрепляется направляющая, которой сразу придаётся необходимый уклон. Затем с боковой стороны профиля надеваются кронштейны и продвигаются по направляющей, с расстановкой на необходимом расстоянии. Фиксировать подобные кронштейны не нужно, так как они плотно устанавливаются в профиле — в этом и состоит одно из преимуществ данной крепежной системы. Кроме того, монтируя ее, не придется вымерять месторасположение каждого крюка по его высоте – потребуется только выставить профиль с нужным уклоном по уровню и надежно его зафиксировать через специально предусмотренные в нем отверстия.

Однако, такая система может быть установлена, если свес кровли имеет подходящую ширину.

Правильное положение кронштейна, закрепляемого на лобовую доску

При монтаже отдельных кронштейнов, сначала на ветровой доске отбивается горизонтальная линия с уклоном в три — пять миллиметров на каждый погонный метр желоба в сторону сливной воронки. Затем от торцевого края лобовой доски нужно отступить от 50 до 100 мм — это будет местом установки первого кронштейна.

Положение кронштейнов по краям лобовой доски

Далее, вся линия размечается так, чтобы между крюками было расстояние не более 600 мм, (системы некоторых производителей допускают и больший шаг – это оговаривается в инструкции по монтажу). В области установки воронки слива, держатели закрепляются на расстоянии не более 50 мм от нее.

Чаще всего применяется шаг установки кронштейнов, равный 600 мм.

После проведения такой разметки можно переходить к закреплению кронштейнов на лобовой доске.

Третий способ – крепление кронштейнов непосредственно к краю кровельного покрытия

Этот способ применим для установки системы водостока вдоль карниза крыши, покрытой практически любым жестким кровельным материалом. Крепление крюков-держателей осуществляется с помощью специальных зажимов (струбцин), которые фиксируют кронштейны по краю кровли.

Если кровельное покрытие обладает необходимой жесткостью, то можно применить и такой вариант – крепление кронштейнов непосредственно к его краю

Существуют разные типы зажимов, для закрепления некоторых из них необходимо будет аккуратно просверлить сквозные отверстия в кровельном материале, отступив от его края не менее 50 мм. Другие имеют конструкцию, не требующую сверления кровли, так как они зажимаются по её краю. Этот вариант фиксируется винтом, который, по аналогии со струбциной, зажимает край кровли.

Если фиксация кронштейнов будет производиться к волновому покрытию, то это нужно делать ровно в нижней или верхней точке волны. Под металлические крепежные лапки зажима рекомендуется подложить резиновые прокладки как с верхней, так и с нижней стороны кровельного материала, так нагрузка на него станет немного ниже, а сжатие – мягче.

Такие кронштейны на волновой кровле должны крепиться только на гребне или в низшей точке волны

Для подобного способа установки водостока подойдут как металлические, так и пластиковые кронштейны. Обычные металлические длинные крюки можно переделать и самостоятельно, согнув их нужным образом, просверлив в них отверстия и нарезав резьбу. Пластиковые нужно приобретать в готовом виде.

Так как в этом варианте вся нагрузка от водосточной системы будет приходиться на край кровельного покрытия, необходимо, по возможности, выбирать комплект, обладающий небольшой массой.

Четвертый способ – с дополнительным длинным кронштейном

В этом варианте для крепления коротких держателей для водосточных желобов применяется дополнительный металлический Г-образный кронштейн. Длинная его часть закрепляется на боковой стороне стропильной ноги, а на короткой изогнутой полке имеется монтажная площадка для фиксации короткого пластикового держателя.

Дополнительный кронштейн позволяет установить под кровельный свес даже короткий пластиковый держатель.

Этот способ крепления иногда становится единственной возможностью зафиксировать кронштейны при ранее уложенном кровельном покрытии, не повредив его поверхность. Например, если кровельный материал на свесе выступает на 120÷150 мм за линию торцов стропильных ног, а зафиксировать кронштейны на край крыши нет желания или покрытие не предоставляет такой возможности.

Существуют и другие способы установить водосточную систему при ранее покрытой крыше:

  • Так, если необходимо обустроить водоотвод на мансардной крыше, имеющей уже покрытые скаты, кронштейны можно закрепить прямо на поверхности стены, тщательно произведя замеры и разметку.
  • Крюки иногда крепятся на надежно установленном софите, если он имеет подходящую ширину. В этом случае, кронштейны-крюки фиксируются на прикрученные к поверхности софита металлические Г-образные профили, по аналогии с показанной выше картинкой.
  • Если нет лобовой доски, или софит слишком узок, то выбирается вариант забивки в стену специальных металлических штырей, они могут быть прямыми или Г-образными. Конец штыря, вбиваемый в стену, должен иметь острый конец. Если же стена бетонная или кирпичная, то в ней сначала сверлится отверстие соответствующего диаметра, в которое вмуровывается штырь. Для этого отверстие заполняется бетонным раствором, после чего в него вбивается штырь. В этом случае прежде чем приступать к монтажу водосточных желобов необходимо дождаться полного застывания раствора.

Если планируется желоб укладывать на штыри, забитые в стену, то их установку тоже нужно разметить так, чтобы был обеспечен требуемый уклон в сторону воронки водосточной трубы.

А этот кронштейн, в отличие от остальных, расположен не под желобом, а внутри его, в виде стягивающей перемычки между стенками
  • Подтягивающее подвесное крепление не столь популярно по сравнению с описанными выше вариантами, но иногда без такой конструкции не обойтись. На данном кронштейне предусмотрены специальные загибы, один из которых подцепляет переднюю сторону желоба, а второй надевается на задний край его стенки. Кроме того, на держателе находится втулка с внутренней резьбой, через нее, а также верхнюю часть стенки желоба, в стену или лобовую доску вкручивается крепежный элемент.

Этот тип креплений может быть использован для фиксации водостока как на лобовой доске, так и на торцах стропильных ног.

Перемычки могут «ловить» крупный мусор, отчего образуются пробки. Значит, нелишним будет установки сверху желобов защитной сетки

Если выбраны такие крепления, то желоб обязательно нужно закрыть сверху защитной сеткой, которая не допустит попадания в него крупного мусора. Иначе опавшие листья могут задерживаться на перемычках, собирая пыль и грязь, стекающую с водой с крыши, и со временем в желобе образуется пробка. Чтобы не допустить перелива воды из-за скопившейся грязи, и нужна защитная сетка.

Можно, кстати, заметить, что подобный элемент системы не будет лишним в любом водостоке.

Параметры желобов и угол уклона их установки

Выбрав тип кронштейнов и способ закрепления водосточной системы, прежде чем отправляться за ней в магазин, нужно определиться с размером желоба. Он должен соответствовать уклону и параметрам ската крыши, иначе вода при сильном дожде будет переливаться через его край.

Кроме этого, нужно определиться с сечением труб, в которые будут поступать ливневые стоки из желоба, так как если приобрести трубу недостаточно большого диаметра, она может не справиться с потоками, и вода пойдет через край желобов – на стены и под фундамент.

Чтобы определиться с диаметром, нужно заранее решить, сколько водоотводных труб будет установлено на одном скате крыши. На этот счет существуют определённые нормативы. Так, если длина карниза ската имеет размер до 12 метров, то достаточно будет установить одну воронку со сливной вертикальной трубой. При более длинных карнизах, от 12 до 24 метров, придется монтировать две трубы — по углам строения.

Схема, наглядно демонстрирующая принцип правильного монтажа водосточного желоба и водосточных труб

Итак, чтобы определиться с размерами элементов водосточной системы, необходимо определить площадь водосбора. Для этого нужно измерить расстояние от угла карниза до середины фронтонной стороны дома — этот параметр обозначен на выше представленной схеме буквой Y, а также длину карнизной линии — X, а затем найти их произведение, которое и определит площадь водосбора одного ската крыши.

Как можно видеть на чертеже, желоб размером до 12 метров имеет уклон в одну сторону, в нижней части которого и монтируется водосточная труба.

Если же длина ската больше 12 метров, то необходимо найти середину карниза и от нее два желоба, имеющие уклон в сторону углов строения, где и устанавливаются водостоки.

Уклон водосточного желоба должен составлять 3÷5 мм на каждый погонный метр длины желоба.

Теперь стоит разобраться с тем, какие размеры желоба и трубы водостока необходимо выбрать, учитывая вычисленную площадь водосбора.

S (площадь) водосбора, м²Сечение желоба, мм.Сечение водосточной трубы с уклоном желоба в одну сторону, то есть с установкой одной воронки, мм.Сечение водосточной трубы с уклоном желоба в две стороны, то есть с установкой двух воронок, мм.
60÷10011587-
80÷130125110-
120÷200150-87
160÷220150-110

Если известна площадь водосбора, то для определения размеров элементов водосточной системы можно воспользоваться и следующей таблицей, в которой указаны необходимые основные параметры и приведены другие варианты расположения водосточной системы с одной трубой слива.

Расположение трубы водостокаРазмеры основных элементов системы водостока
Желоб -75 мм, труба водостока 63 ммЖелоб -100 мм, труба водостока 90 ммЖелоб -125 мм, труба водостока 110 ммЖелоб -125 мм, труба водостока 90 ммЖелоб -125 мм, труба водостока 63 ммЖелоб -150 мм, труба водостока 110 мм
Величина площади водосбора, м²
95148240205165370
487412010082180
4250958065145

Цены на водосточный желоб

водосточный желоб

Другие элементы водосточной системы

Теперь, разобравшись с принципами и способами установки водоотводной системы, и с тем, как правильно рассчитать размеры желоба и трубы, стоит рассмотреть функции остальных элементов конструкции.

Детали водосточной системы – подбираются индивидуально, в зависимости от степени сложности планируемой конструкции

Итак, кроме водосточных труб, желобов и кронштейнов-держателей для них, водосточная система состоит из следующих деталей, каждая из которых играет свою важную роль в конструкции:

  • Пластиковый фиксатор с прокладкой из резины или полимера, служащий для герметизации стыков отдельных желобов. Обычно эти детали будут необходимы в двухтрубных водосточных системах или же если труба планируется к размещению посередине длины стены, а желоба устанавливаются под наклоном к ней с обеих сторон.
  • Угловой элемент используется в системах, где труба располагается не на углу строения, а на его фасадной стороне, то есть желоб поворачивает за угол дома.
  • Заглушка — это полукруглая или квадратная крышка, в зависимости от формы желоба, устанавливаемая с двух его сторон на торцы.
  • Сливная или выпускная воронка, стыкуется со сливным желобом с одной или двух сторон, в зависимости от выбранной схемы монтажа. Нижняя часть воронки герметично соединяется с вертикальной водосточной трубой.
  • Колено — это деталь предназначена для создания изгибов на водосточной трубе. Если стена ровная, то колено может быть установлено для отдаления трубы от ее поверхности и в нижней части для отвода воды подальше от цоколя дома. Если же желоб и водосточная труба расположены по краю свеса, имеющего достаточно большую ширину, благодаря которой он находится далеко от стены, а нижняя часть трубы вертикально входит в дренажную систему, то колена вообще могут не использоваться.
  • Кронштейны для закрепления водосточной трубы на стене. Эти элементы изготавливаются в виде стальных хомутов, в которых и фиксируется труба.
  • Крепежные детали — это могут быть саморезы или дюбель-гвозди. Они подбираются в зависимости от материала поверхности, на которую будут крепиться держатели желоба и водосточной трубы.

Чтобы правильно рассчитать количество всех необходимых деталей, нужно учесть следующие моменты:

  • Кронштейны-держатели для водосточных желобов устанавливаются на расстоянии в 500÷800 мм друг от друга. Поэтому нужно измерить длину карниза и выбрать оптимальный шаг установки.
  • Кронштейны-хомуты для удержания водосточных труб фиксируются на или в стену с шагом 1200÷1500 мм.
  • Количество сливных воронок рассчитывается с учетом выбранной схемы. Их на каждом скате может быть установлено две или одна.
  • Саморезы — это расходные детали, и их нужно приобретать с запасом, учитывая то, что на каждый кронштейн необходимо запланировать не менее двух штук. У хорошего хозяина излишек всегда найдет применение.
Надежность узлов сопряжения отдельных деталей достигается применением кровельного герметика
  • Для каждого из стыков отдельных частей желоба нужно предусмотреть специальные резиновые соединители и кровельный герметик. Его также используют для герметизации торцевых заглушек.

Монтаж водосточной системы

Инструменты, необходимые для работы

Несколько слов нужно сказать об инструментах, которые потребуются для проведения монтажа водостока. Необходимо правильно понимать, что комплект инструментов может разниться в зависимости от того, из какого материала изготовлена водосточная конструкция — из металла или пластика. Итак, для работы понадобятся:

  • Ножовка по металлу или дереву. Последняя, в принципе, подойдет и для резки пластика, но край получится не очень аккуратным и его придется зачищать.
  • Ножницы для резки листового металла.
  • Молоток и (или) шуруповерт – для крепления деталей конструкции
  • Перфоратор для просверливания отверстий в кирпичной или бетонной стене под установку кронштейнов-хомутов для водосточной трубы (если выбран такой способ монтажа).
  • Плоскогубцы будут необходимы для металлических конструкций.
  • Резиновый молоток (киянка) потребуется при установке заглушек.
  • Строительный уровень, металлический уголок, рулетка и карандаш, длинный шнур – для проведения разметочных операций.
  • Надежная лестница-стремянка или строительные леса – для удобства работы и обеспечения ее безопасности.

Цены на ножовку по металлу

ножовка по металлу

В этом же разделе нужно сразу уточнить, почему рекомендовано резать элементы водосточных систем с помощью ножовки или ножниц по металлу, а ни в коем случае не «болгаркой» (шлифмашинкой). От этого обстоятельства напрямую зависит долговечность водосточных систем, причем как металлических, так и пластиковых.

Все резы металлических деталей водосточных систем должны производиться либо ножовкой, либо ножницами. Применение шлифмашинки ведет к потере защитным покрытием своих антикоррозионных качеств

При выполнении реза «болгаркой» металл или же пластик сильно нагревается. Это приводит к выгоранию антикоррозийного слоя в области реза у металла и плавлению пластика, что снижает устойчивость материала к внешним воздействиям. Например, полимерный защитный слой, нанесенный на металлическую трубу или желоб, может начать отслаиваться на расстоянии даже до 50 мм вокруг реза, что сделает металл практически беззащитным перед воздействием влаги.

Именно поэтому лучше всего прислушиваться к рекомендациям мастеров и резать детали водостоков только теми инструментами, которые указаны выше.

Считаем, что все необходимое для установки водоотводной системы уже подготовлено. Можно переходить к рассмотрению монтажных работ.

Последовательность проведения монтажных работ — пошагово

Итак, если кровельный пирог уже смонтирован, самым распространенным вариантом закрепления водостока является фиксация коротких держателей на ветровой доске. Причем, нужно отметить, что многие кровельщики считают короткий вариант крюков более надежным, чем длинные кронштейны. Кроме того, они имеют еще несколько преимуществ:

  • Короткие держатели не придется выгибать, так как они уже готовы к монтажу.
  • При необходимости ремонта водостока, этот тип кронштейна легче снять, так как не придется прибегать к демонтажу части кровельного покрытия. Поэтому работу можно произвести самостоятельно, не вызывая мастеров.
  • Стоимость коротких держателей несколько ниже, чем цена на длинные кронштейны.

Любые монтажные работы, в том числе и установка водосточной системы, начинается с разметки поверхности, где должны быть зафиксированы кронштейны для желобов. Чтобы ее было произвести легче, рекомендовано, предварительно составить схему обустройства водостока. В данном случае будет рассмотрена система с одной воронкой и водосточной трубой.

ИллюстрацияКраткое описание выполняемой операции
Разметку начинают с определения точки установки первого кронштейна, который будет зафиксирован в верхней части уклона. Она должна быть расположена на расстоянии 50÷100 мм от края ветровой доски.
Далее, в эту точку вбивается гвоздь, так, чтобы к нему можно было привязать шнур. После этого с помощью рулетки нужно измерить расстояние от верхнего края лобовой доски до вбитого гвоздя.
Такое же расстояние определяется и отмечается с другой стороны ветровой доски, там, где планируется установка водосточной трубы. С помощью шнура нужно отбить идеально горизонтальную линию по всей лобовой доске.
Чтобы упростить задачу, можно взять колерованный малярный шнур. Привязанный к гвоздю шнур растягивается по длине ветровой доски до отметки, сделанной на противоположной ее стороне.
Далее, ориентируясь на проведённую горизонталь, нужно отбить линию уклона, используя тот же окрашенный шнур.
Для того чтобы определить конкретное значение уклона, который должен составлять 4÷5 мм на погонный метр карниза, нужно определить его точную длину ската. Например, она составляет семь метров. Значит, в конце лобовой доски наклонная линия опустится от горизонтали на 28÷35 мм. В конечной точке линии от горизонтали отмеряется найденная величина, к ней прижимается второй конец шнура, и отбивается наклонная линия.
Разметку можно произвести несколько иначе. Найдя нужную точку, в ней сразу же закрепляется кронштейн, а уже к нему привязывается шнур. Остальные действия проводятся так же, как и в первом варианте разметки.
Следующим шагом на ровной горизонтальной линии производится разметка расположения кронштейнов, а с нее делается проекция на наклонную линию. Шаг установки держателей выбирается произвольно, но он не должен превышать 600 мм (если иное не оговаривается производителем).
Следующим шагом по двум крайним точкам разметки фиксируются два кронштейна, между которыми натягивается шнур, который поможет закрепить промежуточные держатели ровно по намеченной линии.
Так, перекрестье проекции с горизонтальной линии на наклонную, а также растянутый шнур укажут точную точку крепления фиксации крюков.
Далее, фиксируются промежуточные кронштейны. Для каждого из них нужно подготовить по два — три самореза. Их количество может быть и больше – рекомендуется использовать все отверстия, предусмотренные производителем для закрепления кронштейна.
Промежуточные кронштейны устанавливаются и прикручиваются так, чтобы они соприкасались со шнуром теми же частями, что и крайние держатели.
После того как держатели будут прикручены к ветровой доске, шнур нужно снять и еще раз проверить правильность установки крюков.
Край кровли должен свисать над желобом на ⅓ его ширины — так вода будет попадать прямо в водосток, не перехлестывая его край.
Далее, необходимо проверить расстояние между кровельным покрытием и краем кронштейна. Для этого на кровле можно положить рейку и спустить ее со свеса до края крюка, расстояние между ними должно составлять 30÷40 мм.
Этот параметр важен из-за того, что если край кронштейна будет опущен ниже, вода, стекая с крыши будет переливаться через его край, а если его поднять выше, то весной, снег сползая с покрытия, образует пробку в канавке желоба.
В этом случае удобен металлический вариант кронштейна, так как при необходимости, его можно немного отогнуть или, наоборот, приподнять.
Следующим шагом, согласно заранее составленной схеме, необходимо произвести на желобе разметку отверстия для установки воронки и водосточной трубы. Размер отверстия должен соответствовать диаметру сточной трубы.
Затем, по размеченным линиям, с помощью ножовки по металлу делаются два надреза под определенным углом, так, чтобы они сходились в одной точке, как показано на иллюстрации.
Далее, отверстия нужно подогнать — отвальцевать под диаметр трубы.
Эта операция производится с помощью плоскогубцев.
Края отверстия немного выгибаются наружу – так они создадут лучшее уплотнение при установке в отверстие трубы.
Работать плоскогубцами нужно очень аккуратно, стараясь как можно меньше повредить защитно-декоративное покрытие металла.
Следующая операция – к отверстию в желобе приставляется воронка и зацепляется за него зафальцованным краем. Другой край воронки имеет «ушки», которые необходимо согнуть внутрь желоба.
Делается это с таким расчетом, чтобы при установке желоба в кронштейны, загиб расположился со стороны стены и быть отогнут от нее. Таким образом, получится максимально надежное скрепление двух деталей — желоба и воронки.
Здесь же нужно уточнить, что в некоторых водосточных системах, на воронках предусмотрена специальная защелка, с помощью которой она фиксируется на желобе. Такая модификация этого элемента делает монтаж более простым, но и стоимость систем с наличием защелок — более высокая.
Следующим этапом идет нарезка уплотнителей для боковой заглушки желоба с закрепленной воронкой.
Уплотнитель может быть изготовлен из резины или полимеров, в любом случае, он должен быть достаточно пластичным, легко сгибаться и принимать форму полуокружности заглушки.
Уплотнители могут идти в комплекте с водосточной системой или же их можно приобрести отдельно в тех же магазинах, где продаются водостоки.
Далее, уплотнитель нужно уложить в пазы по тому краю заглушки, который будет прилегать к желобу.
Укладывая его, нужно следить, чтобы между резиной и металлом не оставалось зазоров.
Сначала подготавливается одна заглушка, так как в рассматриваемом случае вторая сторона этого желоба будет стыковаться с другим отрезком, уходящим за угол.
Затем заглушка устанавливается на торец желоба.
Так как стык должен быть полностью герметичным, заглушка с установленным в нее уплотнителем, может надеваться на металлический край достаточно тяжело.
В этом случае, на помощь придет киянка, которой нужно аккуратно простучать заглушку с внешней стороны, по нижнему контуру. Тогда она плотно встанет на посадочное место.
Вместо резинового уплотнителя, можно использовать кровельный герметик, который наносится перед установкой заглушки на край желоба.
Затем, еще один слой нужно нанести уже после их совмещения с внутренней стороны желоба, по стыку двух этих элементов.
Нужно сказать, что некоторые мастера для большей надежности используют для герметизации оба компонента, то есть сначала устанавливают уплотнитель, а затем дополнительно изнутри желоба, наносят еще и слой кровельного герметика.
Пока герметик не потерял пластичность, он разравнивается пальцем, смоченным в мыльном растворе.
Снаружи такое уплотнение не будет видно и не испортит внешнего вида водостока.
Следующим шагом идет установка желобов в закрепленные на ветровой доске кронштейны.
В связи с тем, что каждый отрезок желоба имеет стандартную длину в 3000 мм, нужно заранее рассчитать сколько таких элементов потребуется для всего карниза. Чтобы не резать желоб с установленной воронкой и заглушкой, его стоит установить первым.
Установив желоб в кронштейны, на него нужно аккуратно нажать, чтобы внешний сгиб держателя зашел под фальцованный край желоба.
Существуют разные варианты водостоков по форме, но устанавливаются они в кронштейны и защелкиваются практически одинаково.
В месте стыковки двух отрезков желобов при их установке в кронштейны, под стык устанавливается фиксатор, имеющий резиновую прокладку и специальный, защелкивающийся на внешнем краю желоба, замок.
Каждый последующий желоб при монтаже со стороны воронки заводится внутрь установленного ранее – так обеспечится свободный сток воды.
Фиксатор заводится за заднюю стенку стыка и надевается на ее край сверх. С внешнего же края желоба он защёлкивается специальным зажимом.
Для повышения надежности, изнутри стык желобов покрывается тем же кровельным герметиком. Наносится герметик тонким слоем, а затем разглаживается пальцем, так как он не должен создавать препятствия для стока воды.
На этой иллюстрации показаны два способа стыковки двух отрезков желобов или углового элемента системы, если он предусмотрен проектом.
Первый из них описан выше — это защелка.
А второй — это заклепки, которые закрепляют фиксатор на задней и передней стенке желобов. Однако, чтобы их установить, придется подготовить специальный инструмент. Если же заклепочник есть в списке домашних инструментов, он значительно ускорит и упростит любые монтажные работы, связанные с тонким металлом.
Последний отрезок желоба чаще всего бывает короче остальных и устанавливать его намного проще, но перед его монтажом на его внешний торец также устанавливается заглушка – тем же способом, как было показано выше.
Усилить крепление водосточного желоба можно с помощью металлической полосы, которая крепится саморезом с широкой шляпкой или заклепкой на передний край желоба, с внутренней его стороны.
Второй край полосы фиксируется на кровельном покрытии или же на ветровой доске. Во втором случае, полосу придется немного выгнуть.
Металлические полосы можно вырезать из остатков желоба или трубы. Такое усиление системы, поможет ей выдержать высокую снеговую нагрузку и весеннюю наледь.
Кроме подобных растяжек, дополнительно между кронштейнами для удержания желобов на ветровую доску прикручиваются крюки, зацепляемые только за задний край. Эти элементы снимут часть нагрузки не только с кронштейнов-держателей, но и с растяжек.
Теперь можно переходить к установке вертикальной части водостока.
Первым шагом в воронку, установленную на желобе необходимо вмонтировать колено, которое определит место расположения вертикальной трубы относительно стены.
Обычно приходится монтировать этот элемент для того, чтобы приблизить трубу к стене для более простого ее закрепления. Так, труба должна располагаться на расстоянии 60÷70 мм от стены, так как примерно на этот параметр рассчитан стандартный держатель-хомут.
Колено надевается на конец воронки, а затем вымеряется расстояние между ним и вторым коленом, определяющим вертикальное направление водосточной трубы.
Это делается для того, чтобы подготовить отрезок трубы, который и соединит два колена. К полученной величине нужно добавить 35÷40 мм с каждой его стороны, которые необходимы для стыковки элементов.
Далее, отрезок надевается сверху установленного на воронке колена, а на вторую его сторону надевается второе колено конструкции.
Если установить детали именно в таком порядке, можно избежать протекания системы на стыках этих элементов. Принцип прост – любая расположенная выше деталь должна входить внутрь нижней.
Следующим этапом нужно определить длину вертикальной трубы с учетом того, что в нижний ее конец будет закреплено еще одно колено, которое задаст направление потокам воды, проходящим через водосток.
Однако, нужно предусмотреть и то, что 80 мм от получившегося размера пойдут на стыковку ровного участка водостока с коленами.
Еще один момент, который нужно учитывать — это то, что стандартная длина трубы, так же, как желоба составляет 3000 мм, а стена достаточно часто превышает этот параметр. В этом случае, трубу приходится собирать из двух, а иногда и из трех участков.
Теперь нужно разметить и вмонтировать в стену или закрепить на ней кронштейны-хомуты для вертикальной трубы.
Их устанавливают с шагом 1200÷1800 мм, однако, если вертикальная труба состоит из нескольких участков, то их стыки также необходимо укрепить хомутами.
Однако, хомуты монтируются не на сам стык, а ниже его на 100 мм.
Вертикальную трубу устанавливают к стене только после того, как на ней будут закреплены хомуты, чтобы после соединения отдельных участков сразу зафиксировать водосток в кронштейнах.
Начиная сборку трубы, ее верхний край надевается на нижний конец колена, установленного в верхней части. Затем, нижний край верхнего отрезка трубы вставляется в следующий отрезок.
Чтобы один участок трубы легко входил в другой, его рекомендовано немного сузить за счет сгибов, которые можно сделать с помощью плоскогубцев. Работать нужно аккуратно, стараясь не повредить покрытие.
Естественно, эту манипуляцию можно произвести только в том случае, если водосточная система изготовлена из металла. Пластик же сразу даст трещину, если попытаться его согнуть подобным образом.
В завершение монтажа трубы, на ее нижний край надевается и фиксируется кронштейном нижнее колено.
Этот элемент обычно располагают на высоте 150÷300 мм от отмостки. Если под водоотводной трубой планируется установить или уже установлена дренажная система или ливневая канализация, то расстояние между ней и отмосткой можно сократить до 100 мм.
А нередко труба и вовсе полностью входит в дождеприемник «ливневки».

Итак, были рассмотрены способы установки водосточных систем после покрытия крыши. Знание нюансов расчета и информация о том, какие крепежные элементы используются для таких конструкций, можно выбрать оптимальный вариант. Такой, что в максимальной степени подойдёт к специфике конструкции крыши, устроит мастера по сложности исполнения и по финансовым возможностям.

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от солнечных лучей. А при замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли. Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности.

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно вывести влагу в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

  • Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.
  • Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.

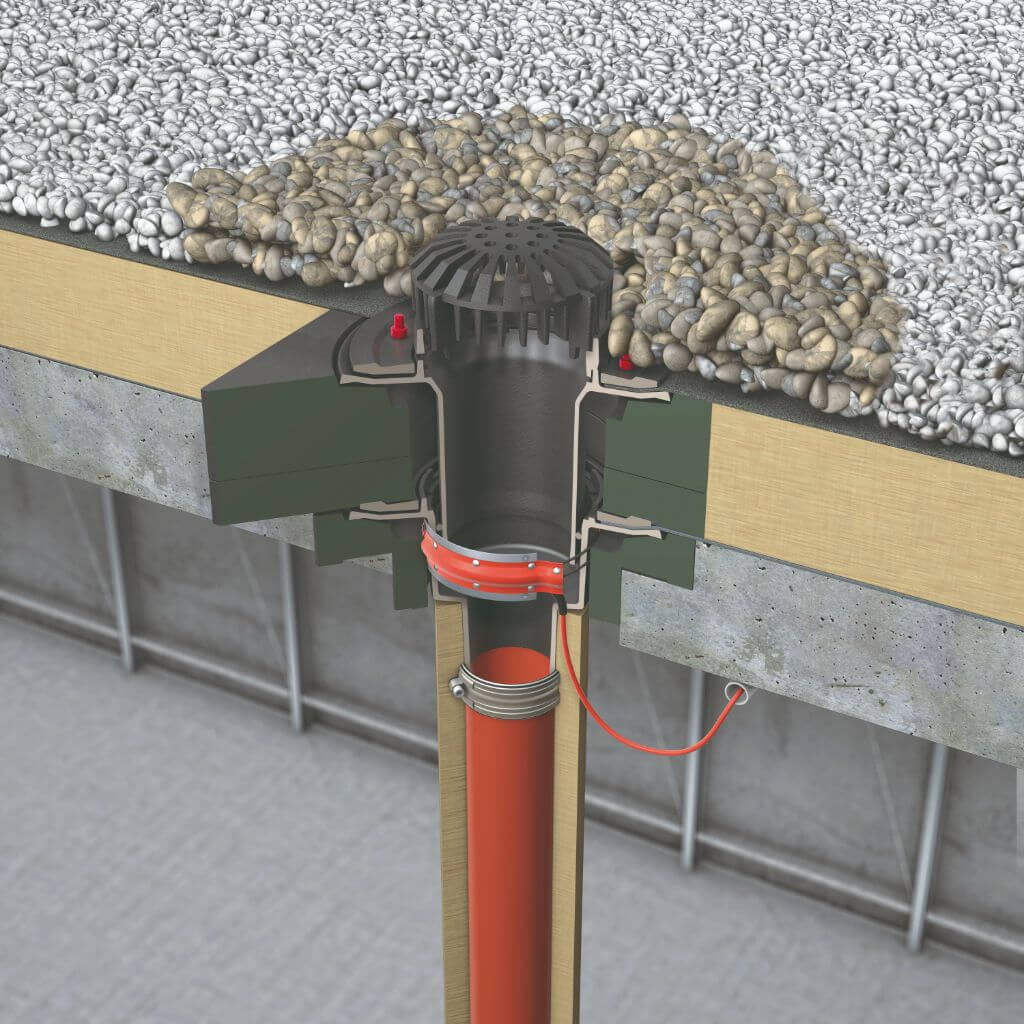

  • Внутренний. Прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы, как правило, для скатных кровель.

На крышах без чердака снег будет подтаивать практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Если у плоской крыши есть чердак, то процесс снеготаяния можно регулировать. Путем открывания слуховых окон температуру на кровле можно существенно снизить, благодаря чему снег будет таять гораздо медленнее или совсем перестанет.

Ливневая канализация загородного дома: инструкция, схемы и устройство

На чтение 11 мин. Просмотров 1.1k. Обновлено

Владельцам загородного дома нередко досаждает вода, образующаяся от таяния снега  и осадков. Единственной действенной мерой защиты от такой напасти является устройство ливневой канализации загородного дома.

Предлагаем так же ознакомиться с устройством ливневки в многоэтажном доме.

Это тем более необходимо, если подложечные грунты представляют собой твердые, малопроницаемые для жидкости суглинки. На таких основаниях вода может держаться в течение длительного времени, препятствуя выполнению хозяйственных и огородных работ.

Чтобы избавиться от этого явления, необходимо создать условия для принудительного отвода почвенных вод с территории загородного дома. Для этой цели нужно соорудить водосборные устройства.

Дренажная канава

Одним из простейших и доступных устройств, позволяющих отвести воду и с участка, является дренирующая канава. Лучше всего ее сделать, если участок имеет уклон в одну сторону.

Она отрывается на глубину ниже уровня промерзания грунта. Важно по всей длине соблюсти уклон в сторону стока воды. Величина его должна быть  до 3-5 сантиметров на метр длины. Такой уклон позволяет воде стекать достаточно медленно, унося с собой частички грунта, в противном случае может произойти быстрое заиливание ливневой канализации загородного дома. См. правила прокладки канализационных трубопроводов в грунте.Ливневая канализация в частном доме своими р

На дне канавы, приблизительно на треть глубины, размещается слой из диких камней или бетонного лома. Затем нужно насыпать крупный гравий, песок и укрыть все это геотекстилем. Он позволит избежать быстрого заиливание сточного канала. В идеале водосточную канаву выводят в ближайший колодец ливневого водосбора.

В современных условиях в качестве водоотвода используются трубы из различных материалов – стальные или пластиковые. Для большей прочности для проводников второго варианта используются изделия с гофрированной стенкой. Такая конструкция повышает радиальную прочность изделия.

Дренажные канавы ливневой канализации на участке могут быть также открытыми, что упрощает их эксплуатацию.

Они бывают следующих видов:

  • периметральные – отрываются по периметру площади, которую нужно защитить от излишков влаги;
  • основные – это по сути основное русло реки, к которому сходятся притоки в виде дополнительных стоков.

Ливневая канализация в частном доме – способы обустройства

Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.

Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.

Лотки сверху закрываются решетками, чтобы не допустить засорения водоотводящих каналов листьями и прочим мусором.

Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.

В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.

Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.

В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.

Устройство ливневой канализации в частном доме

Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.

Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:

  1. Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
  2. В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
  3. Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
  4. По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.

Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.

Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

  1. Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
  2. Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.

  1. Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
  2. Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.

При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:

  1. Рубероид и битумная мастика для гидроизоляции.
  2. Пенопласт для утепления.

Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх.  Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.

Если загородный дом устроен на участке с обильными подпочвенными водами, необходим дренаж подвальной плиты. Его устанавливают перед заливкой фундамента. При этом водосборники устанавливаются в горизонтальной плоскости и подключаются к периметральному контуру ливневки.

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Смотреть видео

Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:
  • поверхностными, для схем ливневой канализации вокруг загородного дома;
  • малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
  • глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Любые из перечисленных видов могут быть объединены в общую систему с общим накопителем.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.

Ливневая канализация в частном доме своими руками

Прежде, чем приступить к закупке материалов для дренажной системы, следует убедиться в ее необходимости. Важно выяснить уровень подпочвенных вод в пиковый период их накопления.

Это можно сделать весной, сразу после схода снега, и во время осенних дождей. Для выяснения выполняют разведочное бурение на воду на глубину до трех или четырех метров.

Смотреть видео

Наличие или отсутствие близких подпочвенных вод определяется содержанием воды в составе почвы из шурфов. По результатам исследования образцов принимается решение о необходимости глубинного дренажа для загородного дома.

Важным показателем является уровень воды в ближайших к участку водозаборов – колодцев или скважин.

Определившись с необходимостью устройства водоотводной системы, желательно выполнить геосъмку участка, чтобы определить уклоны на нем, а следовательно и направление стока.

Это особенно актуально для малозаглубленных и глубинных контуров. Поверхностные лотковые системы для загородного дома можно выполнить по строительному уровню.

Проектирование дренажной системы загородного дома

Это самый важный этап создания водостока с участка. Он позволяет достоверно просчитать величину и состав материальных затрат на приобретение составных частей:

  1. Виды, количества и размеры труб для дренажа.
  2. Потребность в соединительных деталях – фитингах.
  3. Виды водоотводящих каналов по величине их заглубления.
  4. Количество и тип лотков для поверхностной ливневки.
  5. Емкость накопительной емкости.
  6. Размеры труб для изготовления смотровых и дренажных каналов.
  7. Рассчитать потребность в стройматериалах, включая количество и фракцию гравия, метраж полотна геотекстиля.

Если выполняется простой эскизный проект водоотводящей канализации загородного дома самостоятельно, то в таком случае его необходимо показать специалисту в этой области проектирования ПГС. При необходимости – внести в него соответствующие изменения и только после этого приступать к закупке необходимых материалов.

Глубина заложения подземной части системы

Чем ближе к поверхности располагается дренажная труба, тем активнее она поглощает скопившуюся на поверхности влагу. Величина заглубления может составлять от 15 сантиметров.

Но если труба располагается на обрабатываемом участке, то нужно принимать во внимание глубину вскопки земли, которая может составлять до 30 сантиметров. Малозаглубленные желоба, находясь на указанных глубинах, оттаивают довольно быстро и выводят воду с участка, не допуская ее значительных скоплений.

Смотреть видео
[sociallocker]

[/sociallocker]

Что касается заглубленных коллекторов для ливневой канализации загородного дома, работающих на горизонте подпочвенных вод, этот показатель зависит от глубины промерзания грунта. Находясь ниже этой зоны, дренажная система активно выводит воду в течение всего года.

Уклон подземной коммуникации

На этот показатель стоит обратить самое пристальное внимание. Дело в том, что при превышении нормы уклона в 3 миллиметра на метр трубопровода, меняется характер стока. Воду в ливневке сомнительно считать чистой.

Предлагаем воспользоваться нашими онлайн калькулятором для расчета уклона самотечной канализации.

В результате превышения скорости стока, загрязняющие компоненты не успевают полностью стекать вместе с жидкостью и частично остаются в трубе. Постепенно количество осадков нарастает, приводя к засору.

Удалить его такое плотное наслоение из ливневой канализации загородного дома можно только струей воды под давлением.

Наиболее опасным явлением можно считать отрицательный уклон, в результате которого сток может происходить очень замедленно, а в системе постоянно будет присутствовать вода.

Основанием для установки дренажа является гравийная подсыпка. Ее формированию нужно уделить особое внимание. Качественные измерения при установке стока можно произвести лазерным или удлиненным строительным уровнем.

Минимальный размер уклона для ливневки составляет 0,3-0,5 сантиметров на метр трубопровода, максимальный не более 4-5.

Монтаж дождеприемника для ливневки

Решающими показателями для оценки выбранного дождеприемника являются объем жидкости, который он может пропустить через себя в момент максимальных осадков. Поэтому определяющим показателем в данном случае являются данные о количестве выпадающей в конкретной местности влаги. Для этого разработаны специальные карты.

Быстрое удаление воды через ливневую канализацию загородного дома не только позволяет свободной перемещение по территории участка, но и защищает фундамент от разрушающего действия влаги.

Вода в дождеприемник попадает из водостока с кровли здания. Для эффективной работы струя должна быть направлена точно в середину приемной воронки.

При установке этих устройств необходимо выполнить ряд требований, обеспечивающих долговременную эксплуатацию этих устройств:

  1. На месте установки отрывается яма, соответствующая размеру устройства. Глубина ее должна быть больше вертикального размера изделия приблизительно на 30-40 сантиметров.
  2. Устроить подсыпку гравием подложки, пролить слой водой и тщательно утрамбовать, предусмотрев зазор между корпусом и подсыпкой до 5-6 сантиметров для бетонирования.
  3. Расстояние между боковыми стенками углубления и корпусом должно составлять не менее 3-4 сантиметров.
  4. Подключить водозаборные трубы к дождеприемнику и установить его на место постоянного размещения. При этом необходимо выставить его по высоте таким образом, чтобы решетка находилась на уровне отмостки вокруг дома.
  5. Забетонировать корпус дождеприемника, установить внутреннюю перегородку и фильтрующий вкладыш, если таковой предусмотрен конструкцией.

Ливневка в частном доме монтируется на конечном этапе ее устройства для всего участка и подключается либо к накопительному баку, либо к устройству сброса в городскую канализационную систему или за пределы участка.

Приступая к такой ответственной операции, как установка ливневой канализации в загородном доме, нужно тщательно изучить все нормативы и правила и правильно подобрать материалы для монтажа.

Смотреть видео

При монтаже ливневой канализации СНиП применяется за номером 2.04.03-85, регламентирующий требования к устройству наружных канализационных сетей. При этом нужно соблюдать как последовательность действий, так и технические требования к материалам и работам.

Водоотвод с крыши — особенности монтажа водосточных систем различного типа

Для защиты фасада здания от брызг дождя и устройства стока воды с придомовой территории в зданиях со скатной кровлей устраивают организованный водоотвод с крыши.

Структура водосточной системы дома со скатной крышей

Производители предлагают несколько вариантов модульных систем, отличающихся главным образом материалом, из которого они изготовлены:

  • С советских времен привычна ливневая система из оцинкованной стали. Сегодня появились более качественные изделия, однако оцинковка все еще пользуется популярностью.

Широкая водосточная воронка

Традиционно использовались именно такие, широкие воронки. Они некрасивы, но широкое «горло» компенсирует низкую точность изготовления изделий и их монтажа.

В крышах из оцинкованной стали зачастую горизонтальные желоба отсутствуют, имеются только воронки и водосточные трубы. Поток воды направляется желобами, выполненными на карнизном свесе самой кровли. Такое решение трудоемко, неэффективно для крыш с большим уклоном. Однако за счет того, что отсутствуют горизонтальные элементы, которые могут повреждаться сходящим снегом и сосульками, более надежно и безопасно.

Водосток кровли из оцинкованной стали без желобов надежен, но сложен в исполнении

Из положительных моментов можно назвать большую прочность конструкции (применяется сталь от 1 до 2 мм), невысокую стоимость и возможность изготовления индивидуальных изделий любой формы.

Схема традиционного водостока из оцинкованной стали

Недостатки: Оцинковка не очень привлекательна. Трубы ржавеют, уже на второй-третий год, начиная с торцов, распространяется коррозия. Срок службы до 15-30 лет, если трубы периодически окрашивать масляными красками снаружи. Геометрия изделий неидеальна, стыки элементов не всегда плотно подходят. Традиционно желоба и водостоки соединяли завальцовкой, что давало прочное соединение. Сегодня предпочитают уплотнять шов герметиком.

Сегодня можно встретить водосточку из оцинковки с тремя типами воронок: традиционной с широкой горловиной и более современными: накладной и проходной

  • Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий круглая либо прямоугольная.

Система из металла с цинково-полимерным покрытием. Хорошо видно, как можно объединить водостоки на сложных кровлях

Покупателю предлагается на выбор множество цветов, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно, точность изготовления изделий высокая, есть возможность заказывать индивидуальные изделия. Срок службы 25-50 лет в зависимости от типа металла.

В процессе монтажа нужно оберегать сталь от царапин.

  • Водостоки из меди, алюминия и стали с цинк-титановым покрытием пока у нас, скорее, экзотика.

Водосток из меди со временем потемнеет и покроется пленкой малахитового оттенка Кроме изделий из цельной меди, выпускаются системы из стали с медным гальваническим покрытием

  • Пластиковые системы слива в зависимости от конструкции могут соединяться двумя разными способами: клеевым либо с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, цветовая палитра небогата. Срок службы до 30 лет.

Пластиковая ливневая система имеет самый аккуратный вид и лучшую герметизацию стыков.

Несомненные плюсы: простота монтажа, малый вес, наилучшая герметичность среди всех систем, аккуратный внешний вид, умеренная стоимость.

Минус: пластик боится экстремальных морозов, более хрупок, чем сталь и может быть поврежден снегосходом.

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м2. Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Существует два типа крепления горизонтальных желобов:

  • Первый — с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Кронштейны желобов крепятся сверху основания кровли. Для всех монтажных работ следует использовать только саморезы

  • Второй вариант — кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Кронштейны водостока крепятся на вертикальную поверхность лобовой доски

Правила установки кронштейнов ↑

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Монтаж кронштейнов на основание кровли. Необходимо соблюдать общий уклон и не забывать контролировать положение крюков уровнем

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена ↑

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл — только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

Полный процесс монтажа ливневки. Нельзя забывать о соблюдении правил техники безопасности

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Таким образом можно узнать необходимую длину прямого участка колена

Установка водостоков не составляет никакой сложности. Как правило, они имеют длину 4 метра, легко стыкуются.

Если отвод воды от дома осуществляется поверхностно, на отмостку, в нижней части водостока ставим обычный отмет — колено с большим выносом под углом в 45°.

Слив направляет воду в сторону от здания, а нижний край трубы следует расположить на 15-20 см выше

В случае, если территория оборудована подземной ливневой системой, водосток можно ввести сразу в ливневой колодец. Наилучшим образом соответствуют этому варианту круглые трубы пластиковых водостоков.

Если водосток планируется заводить в ливневой колодец, лучшим выбором будут круглые трубы диаметром 10 см

  • Существует множество различных типов, марок и разновидностей водосточных систем. При общей схожести, они различаются в деталях. В процессе монтажа необходимо изучить и держать при себе руководство по выполнению работ, которое можно получить у дилера либо скачать с сайта производителя.
  • В снежных районах обязательно выполнение мероприятий по снегозадержанию для скользких типов кровли (все виды металлической кровли, кроме композитной). Для других типов кровли снегозадержание желательно. Обогрев желоба электрическим кабелем сведет к минимуму вероятность повреждения желоба.

Снегозадержатели обезопасят от схода снега не только людей, но и водосточную систему

Выполнить слив с крыши с использованием модульной системы по силам любому человеку, который не боится высоты и имеет минимальные строительные навыки. Особое внимание необходимо уделять точной разметке кронштейнов. Браться за устройство водоотведения с крыши из стальных оцинкованных листов без желобов, не имея опыта работ с фальцем, не стоит.

Управление ливневыми водами - Зеленые крыши

Зеленые крыши

Источник изображения: Penn State
Исследовательский центр зеленой крыши

Зеленые крыши или покрытые растительностью кровельные покрытия (также называемые живыми крышами, природными крышами и эко-крышами) представляют собой тонкий слой живые растения, растущие на крыше. Зеленая крыша - это не набор горшечных растений для украшения крыши, а скорее это расширение обычной крыши, которое включает в себя установку слоистой системы мембран, субстрата и растений.

Зеленые крыши - это не новая технология. Исторически зеленые крыши использовались сотни лет, если не тысячи, чтобы сохранить дома в более холодном климате теплые, а дома в более теплом - прохладнее. В 1960-х годах северные европейцы начали популяризировать зеленые крыши. как средство улучшения качества окружающей среды в городах за счет сокращения ливневых стоков и добавления зеленых насаждений.

Локальный пример

В этом видео Дэвид Юнт, член комитета по зеленому святилищу унитарной универсалистской общины Дулута, комментирует установку и использование зеленой крыши.

Установка зеленой крыши дает ряд преимуществ, в том числе:

  1. Управление ливневыми водами: уменьшает сток ливневых вод, поэтому меньше воды направляется в ливневые стоки
    • Зеленые крыши перекрывают от 15 до 90% стоков с крыш. Поглощение стока системой зеленой крыши будет варьироваться от 50 до 60% и зависит от типа среды выращивания и изменчивости растительного покрова.\ вариация в скорости поглощения может достигать 50% в зависимости от разницы в температуре, ветре, скорости эвапотранспирации и поглощения растениями
    • Посетите наш раздел «Воздействие на качество воды» , чтобы узнать, как нарушение почвы, приводящее к образованию непроницаемой поверхности, и другие виды деятельности человека могут вызвать повышенный сток и загрязнение водотоков и озер.
  2. Энергосбережение - снижает потребность в энергии для обогрева дома зимой и охлаждения летом.Слой растительности и захваченный воздух помогают изолировать внутреннюю часть здания, обеспечивая до 25% дополнительной изоляции, когда почва почти сухая. Кроме того, естественный процесс эвапотранспирации растений приводит к охлаждению поверхности крыши летом. Потери тепла из-за замедления зимних ветров за счет трения, создаваемого поверхностью растений, могут снизить потери тепла на 50%
  3. Городские острова тепла - Города имеют микроклимат, для которого температура в городской части выше, чем в окружающей сельской местности.Зеленые крыши поглощают тепло и понижают температуру окружающей среды, что способствует снижению воздействия городского теплового острова
  4. Экономика - правильно установленные зеленые крыши могут в три раза продлить срок службы обычной крыши. Зеленая крыша защищает поверхность крыши от ультрафиолетового излучения, сильных колебаний температуры и естественного износа, связанного с открытыми поверхностями крыш. Как отмечалось ранее, зеленые крыши обеспечат экономию энергии.
  5. Natural Benefits - Зеленые крыши могут включать в себя огороды, которые могут дополнительно воздействовать на органические методы.Тщательный отбор растений может способствовать созданию среды обитания с использованием соответствующих исчезающих местных видов или в качестве источника пищи для птиц и благоприятных насекомых
  6. Эстетические и социальные преимущества - Зеленые крыши создают приятные виды, запахи и звуки, которые способствуют благоприятному социальному взаимодействию и улучшают качество жизни в городских районах
  7. Улучшение качества воздуха - Фотосинтез растений снижает негативное воздействие углекислого газа и производит кислород. Растения также помогают отфильтровывать переносимые по воздуху загрязнители
  8. Звукопоглощение - зеленые крыши являются хорошими звукоизоляторами, снижая воздействие шума на участки под крышей

Обширная зеленая крыша Фотография взята из:
Институт ВОДЫ Великих озер, U.Висконсин-Милуоки

Преимущества

Недостатки

Легкое усиление крыши обычно не требуется

Преимущества удержания ливневой воды и энергоэффективности меньше, чем при использовании интенсивной зеленой крыши

Может покрывать большие площади и наклонные крыши (более 20 ° с системой стабилизации грунта)

Ограниченный выбор растений и суровые условия выращивания по сравнению с интенсивной зеленой крышей

Относительно низкая стоимость установки и требует меньших технических знаний

Не такой привлекательный и недоступный для публики, как интенсивная зеленая крыша

Требует низких затрат на техническое обслуживание - допускает самопроизвольный рост растительности

Обычно не требует системы орошения или специальных дренажных систем

Обеспечивает долговечную структуру

Придает естественный вид

Подходит для проектов модернизации

Рассмотрение органом благосклонного планирования


Интенсивная зеленая крыша Фотография взята из:
Институт ВОДЫ Великих озер, U.Висконсин-Милуоки

Преимущества

Недостатки

Повышенная способность удерживать ливневые воды и повышенная энергоэффективность

Большая нагрузка на крышу по сравнению с обширными зелеными крышами

Доступен более широкий выбор растений, что позволяет развивать ряд местообитаний растений

Требуется система орошения и дренажа, требующая затрат энергии, воды и материалов

Более привлекательный и открытый доступ, это, в свою очередь, способствует социальному взаимодействию и разнообразному использованию

Установка и обслуживание требуют более высокого уровня знаний, чем обширная система зеленой крыши

Улучшенная изоляция здания

Более высокие капитальные затраты (16-35 долларов на квадратный фут) и затраты на обслуживание по сравнению с обширной зеленой крышей

Увеличенный срок службы кровельной мембраны

  1. Проанализируйте структуру
    Первый, очень важный шаг, который необходимо предпринять при рассмотрении вопроса об установке зеленой крыши, - это привлечь лицензированных архитекторов или инженерные службы (структурные, механические и электрические).Лица, назначенные для проекта, должны хорошо разбираться в требованиях технологии зеленых крыш. Их первоначальная задача будет заключаться в определении структурной прочности здания и его крыши (будь то планы нового здания или предлагаемая модернизированная крыша существующего здания) для поддержки зеленой крыши. При их анализе необходимо учитывать:
    • Положение здания и несущая способность конструкции. В северных условиях при анализе необходимо учитывать снеговую нагрузку и конструктивные особенности крыши, способные выдерживать снег.Фактор нагрузки на крышу, превышающий снеговую нагрузку, должен превышать вес монтируемой системы на квадратный фут насыщения плюс коэффициент безопасности, предложенный инженерами-консультантами
    • Состояние конструкции крыши:
      • Когда в последний раз устанавливалась новая крыша, ее состояние и необходимость ремонта (эти проблемы возникают, если конструкция зеленой крыши предлагается в качестве модернизации существующего здания)
      • Высота над землей
      • Ориентация и наклон крыши или уклон
    • Наличие электроснабжения и водоснабжения
    • Доступность кровли для инстилляции и необходимого ухода за зеленой кровлей
  2. Разработка плана проектирования
    После принятия решения о продолжении работы необходимо разработать план проектирования, который будет включать дополнительный вклад профессионалов, таких как ландшафтные архитекторы, садоводы, поставщики систем зеленых крыш и строительные компании.Требуемый объем участия будет зависеть от сложности проекта. Дизайн должен:
    • Установите конкретные цели для зеленой крыши, например, обеспечить поверхность с проницаемостью 75%
    • По возможности уменьшите вес
    • Предоставьте план посадки и список растений, который включает выносливые местные растения с мелкой корневой системой. В плане следует учитывать ориентацию здания и местные климатические условия.
    • Быть простой конструкцией, в которой используются прочные материалы и фурнитура стандартных размеров для уменьшения количества отходов и облегчения технического обслуживания.
    • Определить и разместить любую систему орошения (предпочтительно капельного орошения), необходимую за пределами нормальных дождевых осадков для поддержки растительности на крышах
    При обширных конструкциях зеленой крыши наиболее важным фактором является выбор характеристик растений:
    • Используйте различные растения; сочетание подходящих растений увеличивает успех создания самоподдерживающейся зеленой крыши.
    • Раскидистый, низкорослый, с мочковатой корневой системой
    • Выносливы в местности с высокой засухоустойчивостью
    • Не требует специальных питательных веществ или условий полива.В районах, подверженных кислотным дождям, может потребоваться буферная очистка тонких почв
    • Требуется небольшое обслуживание - обрезка и прополка
    • Не производить выдуваемые ветром семена, которые могут проникнуть в другие сады
    • Обеспечивает желаемый эстетический эффект
    С интенсивными конструкциями зеленой кровли:
    • Предусмотреть рабочее место для производства мульчи и компостирования. Небольшая теплица - тоже полезное дополнение
    • Обеспечьте общественное пространство для обеспечения доступности и социальной активности.Не игнорируйте необходимость вывоза и переработки мусора
    • Обеспечивает среду обитания для желанных городских птиц и насекомых
    • Вымощать как можно меньшую площадь и изучить возможность использования проницаемого покрытия, когда оно необходимо.
  3. Строительные материалы
    Модульные системы - доступен ряд модульных систем, эти системы:
    • Состоит из отдельных пластиковых модульных, взаимосвязанных контейнеров площадью около двух квадратных футов и загруженных дренажем, системой, питательной средой и растительностью перед размещением.
    • быстро устанавливаются
    • Идеально подходят для обширных зеленых крыш, однако более глубокие модули позволяют адаптировать систему к интенсивным зеленым крышам. Среда для выращивания - это продукт, содержащий естественную почву, глубина модульной среды для выращивания может варьироваться от 2 до 18 дюймов в глубину.
    • Легкие, весит от 15 до 50 фунтов на квадратный фут в полностью насыщенном виде.
    • Модули обычно можно разместить на существующих поверхностях крыши.Отдельные модули можно снимать и заменять, что позволяет быстро ремонтировать или менять местами в зависимости от сезона.
    • Может быть установлен в любое время года, так как модули уже засажены. Поскольку посадки закладываются перед закапыванием, это высокий уровень успеха
    • Необходимо поливать и пропалывать в течение первого года. В районах, подверженных кислотным дождям, может потребоваться применение буферных составов для предотвращения подкисления тонких почв.
    Встроенные системы - это классические и, вероятно, самые распространенные системы зеленых крыш, эти системы:
    • Лучше всего использовать для интенсивных зеленых крыш
    • Требуются детальные планы проектирования и длительное время монтажа из-за последовательного включения садовых материалов и ландшафтов
    • Требовать, чтобы растения были предварительно высажены в горшки на один-два года перед закапыванием на крышу
    • Иметь питательную среду, основанную на почве, глубиной не менее четырех-восьми дюймов (нормальный диапазон 8-24 дюймов глубины).
    • Иметь весовую нагрузку на конструкцию крыши 40-200 фунтов на квадратный фут в полностью насыщенном состоянии и, таким образом, может потребоваться дополнительная структурная опора здания.
    • Обеспечивает демонстрацию разнообразного ассортимента растений и включение общественных мест.В районах, подверженных кислотным дождям, может потребоваться принять меры для предотвращения подкисления почвы.
    Материалы укладываются на крышу сериями слоев в следующей последовательности:
    • Несущая конструкция крыши
    • Водонепроницаемая и репеллентная мембрана (и)
    • Изоляция
    • Дренаж, аэрация, накопление воды и система корневого барьера
    • Легкая питательная среда, не обязательно основанная на почве
    • Коллекция специализированных растений, способных выживать в суровых условиях окружающей среды на крышах домов
    • На схеме ниже представлены предлагаемые методы и размеры, касающиеся проходов через крышу, буферных полос и краев крыши.
    1.Заглушка планка 9. Водонепроницаемая мембрана
    2. Дренажный камень, тротуарная плитка или другой буферный эквивалент 10. Теплоизоляция
    3. Бордюр / кромка из дерева, стали или бетона (по желанию) 11. Пароизоляция
    4. Посадка 12. Дренаж
    5. Среда для выращивания 13. Конструкционная плита
    6.Слой фильтра 14. Интерьер дома
    7. Дренажный слой 15. Профнастил
    8. Защитный слой и корневой барьер

    Разнообразие доступных материалов для выполнения каждой из этих функций велико, и на регулярной основе появляются новые записи. Наем профессиональных консультантов (архитекторов и садоводов) и поставщиков с хорошей репутацией при увеличении расходов на проект настоятельно рекомендуется и имеет решающее значение для успеха.

    Прошлый опыт и технические знания в планировании, проектировании и установке зеленых крыш должны быть основными критериями выбора этих специалистов. С такой помощью конечный продукт должен быть рентабельным и обеспечивать оптимальную функциональность.
  4. Стоимость
    • Стоимость квадратного фута (в долларах 2005 г.)
      • Интенсивные зеленые крыши должны стоить от 16 до 35 долларов за квадратный фут.
      • Обширные зеленые крыши должны стоить от 7 до 35 долларов за квадратный фут.
    • Установки зеленых крыш иногда облагаются налогом помощь, кредиты на энергосбережение или более низкий шторм плата за воду от муниципалитетов и должна быть исследована.
  1. RoofBloom
    Ресурс в Миннесоте для домовладельцев, заинтересованных в зеленой крыше своего гаража, крыльца, сарая или другого небольшого флигеля. На сайте есть руководство " Озеленение вашего гаража ".
  2. Рекомендации по проектированию зеленых крыш
    Стивен Пек и Моника Кун
    Канадское исчерпывающее руководство по разработке зеленых крыш с точки зрения архитекторов.Публикация содержит сильный раздел об относительных затратах и ​​их переменных, а также некоторые исследования из Канады.
  3. Вводное руководство по озеленению крыш
    Корнелии Оберландер, Элизабет Уайтлоу и Евы Мацузаки для Канадского департамента общественных работ и государственных услуг.
    Еще одно выдающееся исчерпывающее руководство, которое поможет получить полное представление о проектировании и строительстве зеленой крыши. Сильные разделы о поставщиках систем и сопутствующих продуктов, ресурсах и истории.
  4. Зеленые крыши: управление ливневыми водами сверху вниз
    Катрин Шольц-Барт в «Экологическом проектировании и строительстве» - главный источник для интегрированного высокопроизводительного здания. Хороший обзор развития Green Roof с точки зрения управления ливневыми водами.
  5. Great Lakes WATER Institute (University of Wisconsin) Проект зеленой крыши
    Один шаг к зеленому объекту. Обширный веб-сайт с кнопками, который позволяет исследовать от разработки проекта зеленой крыши института до огромного количества информации о размещении, дизайне, озеленении крыш и списках применимых растений вместе с предлагаемыми планами посадки.
  6. База данных проектов зеленых крыш
    Это база данных проектов зеленых крыш со всего мира.
  7. Руководство по проектированию систем контроля ливневых источников 2005-Зеленые крыши
    Подробное обсуждение использования и создания обширных зеленых крыш
  8. Торонто, Онтарио, Канада
    имеет новый веб-сайт , посвященный продвижению использования технологии зеленых крыш для смягчения различных воздействий на городскую окружающую среду
  9. Зеленые крыши.com
    позиционирует себя как международный ресурс и онлайн-информационный портал индустрии экологичных крыш с целью продвижения экологически чистой архитектуры и технологий. Веб-сайт включает в себя Справочник производителей, поставщиков, профессиональных услуг, организаций, студентов и экологических ресурсов
  10. Скандинавский институт зеленой крыши
    в Швеции включает в себя множество ресурсов и издает журнал.

Величайшая мудрость при рассмотрении идеи озеленения крыши - это осознать, что проект - это не проект «сделай сам», и видение владельцев лучше всего воплотить в жизнь с помощью опытного консультанта - скорее всего, группы консультантов с разным опытом.

Знакомство владельцев со строительством и озеленением крыш поможет донести свое видение до выбранных консультантов. Знание технологии зеленых крыш также будет способствовать полезному участию владельца в планировании и решении проблем по мере реализации проекта.

Некоторые типы знаний, которые необходимо собрать, решения, которые необходимо принять, и вопросы, которые необходимо задать, если проект будет успешно реализован, кратко изложены ниже:

  1. Несущая конструкция крыши
    • Способна ли существующая крыша конструктивно разместить предполагаемый ландшафт и людей?
    • При необходимости можно ли просто и с минимальными затратами усилить существующую крышу, или потребуются дорогостоящие изменения в фундаменте здания?
    • Разнообразные расчеты, решения и усилия по координации, которые относятся к таким элементам, как весовая нагрузка крыши на основе насыщенного, а не сухого грунта, размещение тяжелых компонентов с целью использования существующих конструктивных особенностей и согласование ландшафтных и конструкционных требований для новых крыш
    • Какой наклон или наклон крыши? Если уклон больше 20 °, может произойти оползание почвы и растительного материала.Потребуется разработать систему стабилизации какого-либо типа для предотвращения ползучести под действием силы тяжести более тяжелых материалов. Слегка наклонная крыша (от 5 ° {1:12} до 20 ° {4:12}) не является проблемой и имеет то преимущество, что помогает отводить лишнюю воду из корневых зон растений во время штормов. Крыши с уклоном менее 2 ° могут потребовать специального дренажа во избежание постоянного переувлажнения почвы
    • Места установки анкеров для дерева и ремней безопасности
    • Соблюдение строительных норм и получение всех необходимых разрешений или проверок
    • Изучите климатические условия на крыше, чтобы понять, сколько часов светит солнце в разное время года, диапазон силы и направления ветра, а также возможные источники яркого света.Такая информация относится к выбору растений и созданию благоприятной для людей среды, чтобы крыша была доступна.
    • Другие элементы сада, которые повлияют на ландшафт и людей, включают в себя такие элементы, как расположение тротуара, ящики для растений, рабочие места, исследовательские зоны, электроснабжение, крышные вентиляторы / вытяжки и сооружения для сбора ливневой воды и насосы для перекачки этой воды. .
  2. Мембранный слой
    • Выбор будет продиктован в основном прошлым опытом с доступными материалами и знаниями о состоянии крыши, доступном бюджете и простоте ремонта, который требуется.
    • Убедитесь, что выбранные мембраны химически совместимы друг с другом и другими кровельными материалами.
    • Мембранный слой будет защищен от повреждений во время закапывания и от ультрафиолета за счет добавления защитной пластины.
    • Корневые барьеры могут быть рекомендованы или не рекомендованы в зависимости от выбранных растений
  3. Среда для выращивания
    • Наиболее подходящие питательные среды разработаны и, следовательно, коммерчески доступны и содержат мало естественной почвы.Типичный грунт состоит из:
      • Гравий
      • Песок
      • Кирпичный щебень
      • Немного естественного грунта
      • Легкие керамзитовые заполнители (L.E.C.A.)
      • Торф
      • Органические вещества
    • Эти почвы относительно легкие, во влажном состоянии они должны весить в пределах 55 фунтов на кубический фут.
  4. Дренажная система
    • Дренажные системы обычно представляют собой легкие сборные маты, которые устанавливают так, чтобы покрыть всю крышу.Они часто включают фильтрующую ткань, чтобы удерживать мелкие материалы от забивания нижнего слоя.
    • Дренажная система должна направлять дождевую воду на засаженные участки, где корни могут задерживать воду и замедлять сток. Излишки ливневой воды следует направлять в водосборное хранилище для дальнейшего использования для орошения зеленой крыши или других допустимых видов использования
  5. Растительные материалы
    • Выбор растений - решающий фактор успеха зеленой крыши.Наиболее желательны мелкокорневые регенеративные растения, устойчивые к прямым солнечным лучам, засухе, морозам и снежному покрову. Убедитесь, что выбранные виды растений достаточно выносливы для посадки на местности. Решения должны основываться на зоне устойчивости USDA для данной местности. Консультанты должны быть знакомы с определением зоны зимостойкости и выбором подходящих растений. Изучите выборку потенциальных видов растений, опробованную в рамках проекта «Зеленая крыша» Института водных ресурсов Великих озер (Висконсин-Милуоки).
      • Обширные сады ограничат выбор такими суккулентами, как очиток, некоторые альпийские растения и травы с мелкими корнями.
      • С интенсивными зелеными крышами разнообразие увеличивается в первую очередь из-за более глубоких почв, которые можно использовать. Можно сажать даже деревья, если корневые комки закреплены для обеспечения устойчивости.
    • Огороды могут быть включены в планы интенсивных зеленых крыш при условии наличия достаточного количества воды.
    • Размножение семенами, черенками и побегами растений обычно происходит за пределами участка, чтобы стимулировать развитие сильной корневой системы
    • Для создания растений необходимо проводить регулярный полив в течение первых двух лет.Эффективна легкая система капельного орошения, направленная на корневую зону. Если система капельного орошения не предусмотрена, необходимо иметь в наличии нагрудники для ручного полива.

Есть несколько ограничений на добавление зеленой крыши к зданию, однако есть серьезные ограничения:

  • Прочность выбранного здания, особенно конструктивная способность крыши
  • Утечки в крыше из-за неправильной установки
  • Капитальные затраты высоки, и необходимо разработать реалистичный бюджет в рамках имеющихся средств.Часто бюджет может не соответствовать первоначальному видению владельца, и необходимо идти на компромиссы.
  • Консультанты должны выбираться тщательно, исходя из их технических знаний и опыта работы с зелеными крышами.
За дополнительной информацией обращайтесь:
Частный:
Общедоступный:

Управление ливневыми водами в городах, второе издание, автор: Hormoz Pazwash

Эффективное проектирование систем дренажа и управления ливневыми водами

Управление ливневыми водами в городах, второе издание охватывает проектирование, установку и техническое обслуживание систем управления ливневыми водами, рассматривает влияние городского развития на сток и инфильтрацию, а также уделяет внимание управлению ливневыми водами в отношении наводнений и загрязнения воды.Признавая, что урбанизация

Эффективное проектирование систем дренажа и управления ливневыми водами

Управление ливневыми водами в городах, второе издание охватывает проектирование, установку и техническое обслуживание систем управления ливневыми водами, рассматривает влияние городского развития на сток и инфильтрацию, а также уделяет внимание управлению ливневыми водами в отношении наводнений и загрязнения воды. Признавая, что урбанизация увеличивает и ускоряет сток, снижает инфильтрацию и ухудшает качество воды, автор предлагает сток ливневых вод в качестве ресурса, который можно сохранить для повторного использования.Он предлагает повторно использовать ливневые стоки в целом и дождевую воду с крыш в частности в качестве экономичного средства для достижения долгосрочной устойчивости. Кроме того, в книге исследуется «зеленая» инфраструктура как будущее управления ливневыми водами и представлены методы, которые могут помочь уменьшить тепловое воздействие методов управления ливневыми водами. Основанная на более чем тридцатилетнем опыте автора, эта книга включает в себя многочисленные примеры и тематические исследования, иллюстрирующие методы и процедуры, необходимые для проектирования, обслуживания и понимания структурных и неструктурных систем управления ливневыми водами.Он охватывает все компоненты процесса стока ливневых вод, обсуждает обычно используемые модели стока в Соединенных Штатах и ​​вводит физически обоснованную модель, разработанную автором.

Новое в этой редакции:

Предоставляет обновленное представление о влиянии урбанизации на ливневые воды. Представляет дальнейший анализ универсальной модели стока и ее применение к неравномерным дождям. Предлагает более подробное представление систем управления ливневыми водами, особенно бассейны с биофильтрацией Включает сравнительный анализ эффективности и затрат на передовые методы управления (BMP). Добавляет более чем вдвое больше проблем, чем раньше. Содержит подробное обсуждение средств сбора ливневой воды, например, дождевой воды с крыши для наружных и некоторые виды внутреннего использования

Управление ливневыми водами в городах охватывает проектирование различных типов структурных систем управления ливневыми водами, предоставляет новую информацию по управлению ливневыми водами, предлагает альтернативные решения проблем, связанных со стоком ливневых вод, и служит общим ресурсом для практикующих инженеров и муниципальные планировщики при проектировании элементов управления ливневыми водами.

Крыша рта опухла: 6 причин

Нёбо состоит из костной пластины спереди и некости, мягкой части сзади. Вместе они служат барьером между ротовой и носовой полостями. Время от времени нёбо может опухать.

Отек на небе может быть вызван несколькими потенциальными причинами, большинство из которых разрешится при минимальном лечении. В менее распространенных случаях отек может быть вызван более серьезным заболеванием.

Отек могут сопровождать другие симптомы, в том числе:

  • волдыри или другие язвы
  • сухость во рту
  • мышечные спазмы
  • боль или дискомфорт

Прочтите, чтобы узнать о возможных причинах отека на нёбе .

Ряд состояний может вызвать опухшее небо рта, в том числе:

1. Язвы во рту

Поделиться на Pinterest Язвы, травмы и плоские папилломы могут вызвать опухшее небо во рту.

Наиболее распространенные язвы во рту, такие как язвы и герпес, появляются на деснах, щеках или губах. В некоторых случаях они могут появиться на нёбе.

Язвы могут вызывать боль, волдыри и отек. Некоторые люди могут заметить боль или припухлость еще до появления язвы.

2. Травма или травма

Одна из наиболее частых причин опухания неба - травма или травма. Некоторые из наиболее распространенных причин травм включают:

  • употребление твердой пищи, которая может повредить небо рта
  • употребление или питье очень горячего предмета
  • царапина от острого куска пищи

3.Обезвоживание

Обезвоживание может вызвать отек неба. Обезвоживание может вызвать сухость во рту, которая может привести к отеку, если человек не примет меры для ее облегчения.

Некоторые общие причины обезвоживания и сухости во рту включают:

  • чрезмерное употребление алкоголя
  • определенные лекарства
  • недостаточное употребление воды
  • чрезмерное потоотделение, особенно в жаркие дни или во время физических упражнений
  • болезнь

человек с обезвоживанием вызывающий электролитный дисбаланс, может также ощущаться особенно слабая или испытывать мышечные спазмы.

4. Мукоцеле

Накопление слизи может образовываться внутри комковатой кисты, которая появляется на небе и называется мукоцеле. Мукоцеле обычно безболезненно и обычно возникает после незначительной травмы, например, пореза на нёбе.

Обычно они не требуют лечения и могут лопнуть сами по себе. Если у человека есть мукоцеле, которое очень велико или имеет тенденцию к рецидиву, врач может безопасно удалить его.

5. Плоские папилломы

Вирус папилломы человека (ВПЧ) ответственен за образование плоских папиллом.Плоские папилломы - это доброкачественные образования, которые могут образовываться на нёбе.

Эти образования обычно не вызывают боли. Однако после обнаружения и постановки диагноза люди должны лечить их. Не исключено, что врачу может потребоваться операция по удалению образования.

6. Основные медицинские условия

В редких случаях опухшее небо рта может быть вызвано основным заболеванием, например, раком полости рта или вирусным гепатитом.

Рак полости рта встречается редко.По данным Американского онкологического общества, примерно 51 540 человек в Соединенных Штатах получат диагноз рака полости рта в 2018 году.

В большинстве случаев человек может лечить опухшее небо в домашних условиях или подождать, пока оно заживет само. . Обычные травмы, например ожог от горячего напитка, обычно заживают в течение нескольких дней.

Герпес или язвы обычно проходят сами по себе. В некоторых случаях человек может захотеть использовать лекарства, которые помогут уменьшить частоту или тяжесть герпеса.

В случае обезвоживания или дисбаланса электролитов люди могут увеличить потребление жидкости. Лучше всего пить безалкогольные напитки, например воду или травяной чай.

Если уровень электролитов слишком низкий, человек может подумать о том, чтобы выпить спортивный напиток или сок, чтобы восстановить баланс.

В случаях, когда у человека есть основное заболевание, ему следует обратиться за медицинской помощью к врачу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
