Крыша мансардного типа: виды, варианты, конструкция, фото

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Содержание статьи

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки.

Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя.
    Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов,  имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем простаНестандартное решение: две односкатные крыши образуют террасу между ними

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым).

 Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система  — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.



Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропилаПохожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

варианты и кровельные материалы для мансардной крыши

В частных домах часто устраиваются мансарды, которые представляют собой жилое помещение под крышей. Это не только способ увеличить полезное пространство жилья, но и возможность разнообразить дизайн дома.

Мансардная крыша оборудуется разными типами кровли, они обладают плюсами и минусами. В процессе выбора следует их учитывать, чтобы выбрать наиболее удобный и подходящий тип крыши.

Виды мансардных крыш частных домов

Для мансард частных домов существует минимум 12 типов крыш, которые используются наиболее часто. Конкретный выбор зависит от того, какой формы здание, для какой цели оно было построено, и должна ли быть крыша элементом дизайна.

Сложность варьируется от простых односкатных вариантов до сводчатых и многощипцовых, виды крыш различаются в зависимости от внешнего вида и функционального назначения.


Односкатная крыша

Такие формы крыш создаются без конька, и как следствие - без проблем, которые возникают при его устройстве. Балки располагаются на разноуровневых стенах, под наклоном в диапазоне 35-45 градусов. Такой параметр следует соблюдать, чтобы снег и осадки могли стекать с кровли, не задерживаясь на ней, ведь их накопление может привести к повышенной нагрузке.


Даже если такая крыша будет оборудована правильно, у нее будут недостатки, к примеру, с нее нужно будет регулярно убирать снег, особенно мокрый.

Площадь такого жилого помещения обычно небольшая, и не всем подойдет комната, которая постепенно сужается. К достоинствам относят низкую цену, связанную с простотой обустройства, а также нестандартный внешний вид, который выделяет дом.

Двухскатная крыша

Этот вид мансардной крыши является самым популярным, поскольку не требует больших трат на обустройство и оставляет достаточно жилого пространства.


Есть симметричная форма, когда конек находится прямо посередине здания, и асимметричная, при расположении элемента в другой точке. Фронтоны являются прямыми, а комната становится трапециеподобной, хотя можно добиться и квадратной формы.

Плюсом такой крыши является простота монтажа, процедура которого отработана до мелочей, а также небольшая стоимость работ. Отрицательная сторона заключается в том, что двухскатная крыша мансардного типа “ворует пространство” путем сужения, и обычно для использования таких площадей нужно дополнительно устраивать шкафы или кладовки.

Ломаная крыша

Ломаная является подвидом двухскатной кровли, но состоит из двух частей, которые имеют разный уклон. Верхняя часть выглядит так же, как и в случае с двухскатной крышей, но внизу уклон увеличивается и составляет около 45 градусов.


Место его увеличения, которое больше напоминает излом, поддерживается балкой чердачного перекрытия, а также стойками, и комната под такой крышей становится практически такой же, как и на нижнем этаже. Поэтому на вопрос, какая форма лучше для мансарды, можно ответить, что таковой является ломаная.

Плюсом такой кровли является возможность увеличить жилое пространство с максимумом полезного пространства и получить полноценную комнату и даже утепление крыши мансарды изнутри не будет проблемой.

Но стропильная система гораздо сложнее, а при надстройке лучше провести дополнительные расчеты прочности фундамента, ведь он может не выдержать нагрузок.

Четырехскатная (вальмовая) крыша

Такая конструкция является сложной системой, требующей серьезных предварительных расчетов. Конек один, и он скрепляет самые широкие части, при этом фронтонные элементы крепятся к широким.


Именно стропильная система является самой дорогой в оборудовании частью, а еще одним минусом будет обширность, которая требует значительных расходов на утепление кровли. Но такая форма очень устойчива к ветру, и под ней поместится полноценная комната.

Полувальмовая крыша

Она представляет собой переходное состояние между двухскатным и четырехскатным вариантами, при этом вальма - треугольник, располагающийся в торцовой части, делается до верхней грани этажа.


Конструкция незначительно сложнее, чем в случае с двухскатной кровлей, но позволяет сделать полноценный второй этаж, основной плюс - во внешнем виде такой крыши, но усилить стропила все будет нужно, а это требует времени и сил.

Шатровая крыша

Еще одна разновидность вальмовой кровли, которая может иметь сколько угодно скатов, все зависит от того, какой формы здание имеется. Вместо привычного конька создается коньковый узел, к которому сходятся стропильные ноги крыши, таким образом создается пиковая точка.

Сам узел поддерживается балкой, а стропила располагаются под углом около 20-40 градусов. Такая кровля сможет противостоять ветру и с нее не потребуется убирать снег, но оборудовать ее нужно дорогими мансардными окнами, монтируемыми в скат.

Сложная (многощипцовая) крыша

Этот тип - один из самых сложных, поскольку предусматривает несколько пиковых точек сразу, но основной точкой является конек, тут их несколько. Многощипцовая крыша позволяет сделать небольшую мансарду или несколько, но пространство сильно скрадывается скатами.


Основная проблема - в сложности такой конструкции, ведь для каждого узла нужен индивидуальный расчет прочности и нагрузок, особенно для утепления мансардных крыш частного дома.

Сводчатая крыша

Такие кровли применяют, если здание в плане является прямоугольным, а по очертаниям они выглядят как параболические поверхности. Но их сложно проектировать, поскольку они имеют вид навеса, и четких точек опоры нет.


Если правильно спроектировать такую кровлю, она позволит создать большую мансарду, но ее дороговизна и сложность - это два существенных минуса.

Крыша конверт

Свое название кровля получила потому, что при взгляде сверху напоминает конверт, а на самом деле является видом, встречающимся как среди вальмовых, так и шатровых крыш. В первом случае имеется прямоугольная форма, а во втором - квадратная, от этого зависят и особенности конструкции.

Плюсы и минусы этих кровель похожи со стандартными вальмовыми, поэтому нужно ориентироваться на них.

Как утеплить мансардные крыши такого типа? Это несложно, поскольку стропильная система позволяет провести процедуры быстро.

Бубновая крыша

Такая форма крыши имеет скаты в форме ромба, сделанные без переломов, и оптимальной будет для домов квадратной формы. С помощью такой конструкции площадь мансарды будет использована наиболее продуктивно, а на фронтонах можно установить обычные окна, что сделает работу более экономичной.

Но проектирование бубновой крыши требует участия специалистов, а из материала получается много отходов, ведь следует вырезать правильные ромбы заданного размера.

Как выбрать кровельный материал для мансардных крыш

В ассортименте встречается несколько основных типов кровли, они различаются по характеристикам и ценам. Есть как эконом-варианты, так и премиум-класс материалов, и чтобы понять, какую крышу выбрать, следует разобрать все нюансы.

Обзор современных кровельных материалов для скатных крыш на Российском рынке

Гарантийный срок

Устойчивость к окружающей среде

Шумо-
поглощение

Вес материала

Варианты форм и
расцветок

Сложность монтажа

Ценовой сегмент

Металлочерепица, Профнастил С Полимерным покрытием Эконом сегмента: Полиэстер, Матовый Полиэстер

Металлочерепица, Профнастил С Полимерным покрытием Премиум сегмента: Pural, Prisma, Purex, Granit и т. д.

Фальцевая кровля Оцинкованная или с Полимерным покрытием

Гибкая битумная черепица Сбс-модификатор и окисленный битум

Композитная черепица Алюминиевые листы с каменной крошкой

Натуральная, Керамическая и Цементно-Песчаная черепица

Эконом Бюджетный вариант, такой материал подойдет для не очень требовательных покупателей или для временных построек. Если выбрать надежного поставщика, то материал сможет прослужить долго и без особых хлопот. Цена варьируется от характеристик и производителя.

Эконом

250-350 ₽/кв.м

Стандарт Более качественное покрытие и толщина металла, продлевают срок службы и внешний вид материала. Разумное вложение денег. Цена варьируется от характеристик и производителя.

Стандарт

400-720 ₽/кв.м

Один из самых надежных вариантов кровли, за счет отсутствия сквозных дырок. Прослужит долго и без лишних посторонних вмешательств. Цена варьируется от характеристик и производителя.

Стандарт

250-720 ₽/кв.м

Огромное разнообразие форм и цветов, для любого кошелька. Удорожает материал за счет необходимости настила из фанеры ОСП. Практически не имеет отходов (обрезков), идеально подходит для крыш со сложными формами.

Стандарт

200-1600 ₽/кв.м

Премиум Практически не имеющая минусов кровля, возможность индивидуального подбора цвета позволяет воплотить самые смелые фантазии.

Премиум

800-1900 ₽/кв.м

Один из старейших видов кровли, подчеркивает вкус и статус хозяина. Мимо такого дома невозможно пройти, не обратив на него внимание. Огромное разнообразие цветов и форм.

Премиум

330-4500 ₽/кв.м

VIP Кровля на века. Архитекторы предпочитают использовать именно этот материал. Он прекрасно подходит для проектов изысканных заказчиков. Дорого. Солидно. Долговечно.

VIP

2700-4900 ₽/кв.м


Металлочерепица, Профнастил (с полимерным покрытием эконом сегмента: Полиэстер, Матовый Полиэстер)

Это наиболее экономичный вариант кровли крыши под мансарду, который отлично подойдет для скатных крыш любой конструкции.

Односкатные, двухскатные и четырехскатные - любые из них будут выгодно смотреться с металлочерепицей, при желании можно смонтировать ее на многощипцовой или бубновой форме, но потребуется хорошее утепление мансарды.

Минусом является низкая устойчивость к окружающей среде, как и уровень шумопоглощения. Это означает, что применять металлочерепицу для мансардного этажа нужно вместе с хорошей звукоизоляцией. Но смонтировать ее довольно легко, а низкая стоимость нивелирует негативные качества, при этом вес позволяет использовать материал для каркасного дома.

Металлочерепица, Профнастил (с полимерным покрытием премиум сегмента: Pural, Prisma, Purex, Granit и т.д.)

Эта кровля из металлочерепицы отличается от эконом варианта только тем, что имеет более толстый слой металла и полимерное покрытие классом выше. Защитный слой позволяет черепице прослужить дольше, но и стоит она чуть дороже своего менее качественного аналога.

Подойдет такой профнастил для тех же крыш, что и эконом-вариант, но нужно учитывать ее большой вес, а значит и необходимость в более основательной конструкции перекрытий.

Шумопоглощение одинаково, как в случае с дорогим, так и дешевым вариантами, поэтому потребуется позаботиться о хорошей шумоизоляции под кровлей и наличии качественного утеплителя для мансардной крыши.

Полимеры делают металл более устойчивым перед внешними факторами, поэтому служит он дольше - около полувека.

Гибкая битумная черепица (сбс-модификатор и окисленный битум)

Мягкая кровля обычно выбирается для крыш сложных форм, поскольку способность гнуться позволит сформировать любые геометрические фигуры и изгибы. Чтобы использовать ее, нужно создать настил из фанеры, но за счет отсутствия отходов при покрытии кровли, можно сэкономить.

Сложность монтажа этого материала меньше, чем в случае с фальцевой кровлей и схожа с металлочерепицей. Но ее вес больше, как и срок службы, а цены на материал позволяют подобрать как дешевый эконом-вариант, так и премиум-класса.

Плюсом является высокая шумоизоляция, которая позволит обойтись минимальной защитой под обрешеткой, но все равно нужна процедура утепления крыши под мансарду.

Композитная черепица (алюминиевые листы с каменной крошкой)

Такая черепица подойдет для многощипцовых, стандартных скатных крыш, а также конвертов и других. В основе лежат алюминиевые листы, которые создавались с вкраплениями каменной крошки. Это значительно повышает прочность, хотя и влияет на вес, который выше, чем у металлической черепицы.

Композитные листы очень устойчивы перед окружающей средой, то есть дождем, снегом и водой. Уровень шумопоглощения также есть, как и возможность подобрать цвет индивидуально, чтобы создать уникальный дизайн. Но цена материала достаточно высока, поэтому подойдет он не каждому хозяину.

Натуральная, керамическая и цементно-песчаная черепица

Данный тип кровельного материала один из самых дорогих, при этом для монтажа нужно приглашать мастера, ведь штучный материал нуждается в высокой сноровке и знаниях. По причине керамической основы, вес будет гораздо выше, чем у других распространенных материалов, и его следует класть на мощную обрешетку.

Лучше всего черепица такого рода подойдет для бубновых, вальмовых и шатровых крыш, хорошим выбором будет ее расположение на многоуровневых кровлях. Если материал уложен верно, он прослужит не один год, для этого следует хорошо закрепить его на обрешетке.

Утепление мансардных крыш изнутри

Чтобы любая мансардная крыша давала необходимый эффект и защищала дом от внешних факторов, в том числе холода и сырости, ее следует утеплять.

В случае с обыкновенным домом роль прослойки выполняет чердак, но мансарда требует хорошего утепления, если она должна быть жилой. Поэтому утепление мансарды снаружи не даст эффекта.

Материалы для утепления мансардной крыши бывают разного формата и происхождения, и их особенности следует рассмотреть. Только так можно понять, какие утеплители лучше для мансардных крыш.

Минвата

Этот искусственный материал, который еще называют стекловатой, наиболее приемлемое решение для утепления, если хозяин не хочет переплачивать. Она представляет собой полосы ваты, которые легко уложить в специально подготовленную зону в крышу дома изнутри.


Качества утеплителя не позволяют ему гореть или поддерживать процесс, а малый вес не потребует создания дополнительной усиленной конструкции, если возник вопрос чем лучше утеплить мансардные крыши.

Но для сохранения свойств нужно оборудовать хорошую паро- и гидроизоляцию, поскольку влагу вата впитывает очень хорошо и после этого существенно теряет свойства.

Работая с минватой, следует быть готовым к необходимости скорой замены, ведь со временем материал рассыпается и слеживается. Чтобы отсрочить процесс, должна быть налажена вентиляция мансардных крыш.

Пенопласт (пенополистирол)

Эта теплоизоляция очень дешева и популярна, поскольку мало весит и при этом минимально проводит тепло. Влага тоже не страшна пенопласту, в сравнении с минеральной ватой, а жесткая форма не вызывает сложностей при монтаже.


Но утепление пенополистиролом небезопасно с точки зрения горения, поскольку он обладает низким классом пожаробезопасности.

Абсолютно любой пенопласт крошится при разрезании, а зазоры, которые останутся после укладки, возможно будет заполнить только монтажной пеной или иным, более пластичным материалом. Поэтому проводить расчет утеплителя нужно тщательно, но даже это не гарантирует хороший результат.

Лучше всего пенопласт подойдет в тех случаях, когда его будут заделывать штукатуркой или стяжкой, так он будет меньше разрушаться и утепление мансардной крыши изнутри будет долговечным. Если было решено провести утепление мансардной крыши пенопластом, следует выбрать огнебезопасный вариант.

Экструдированный пенополистирол (пеноплекс)

Экструдированный пенополистирол является утеплителем, которым можно оборудовать мансарду изнутри. Если уложить его между стропилами, он не будет бояться влаги, перед огнем такой тип пенополистирола тоже крайне устойчив. Он не будет скрадывать пространство на мансардном этаже, ведь для качественного эффекта нужен небольшой слой до 100 мм толщиной.


Главным минусом пеноплекса является его цена, которая выше, чем у стандартного пенопласта. Но легкий монтаж и хорошие характеристики нивелируют этот недостаток, поэтому такой материал - лучший для мансардных кровель. Пеноплексом утеплять выгоднее всего, ведь затраты компенсируются долгим сроком службы и хорошим эффектом.

Крыши, устраиваемые над мансардами, могут оборудоваться с помощью разных материалов и их комбинаций. Пароизоляция мансардных крыш потребуется в большинстве случаев.

Вариантов конструкций кровли может быть масса: от легких стандартных одно- и двухскатных до многощипцовых и шатровых. Обязательно следует выбрать качественный кровельный материал и обеспечить теплоизоляцию, только тогда мансарда будет комфортной для зимнего проживания.

Мансардная крыша своими руками - чертежи, инструкции, советы

На чтение 10 мин Просмотров 4к.

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

  • Стойки — вертикально расположенные элементы, которые служат опорой.
  • Прогоны расположены вдоль мансарды.
  • Наслонные стропила — это наклонная основа для настила.
  • Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

  • Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
  • Висячие стропила. Они расположены в верхней секции крыши.
  • Затяжка служит для увеличения прочности всей конструкции.
  • Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Как сделать двухскатную крышу с мансардой своими руками: проекты, фото

При строительстве жилого дома естественным желанием владельца является максимально использовать площадь будущего строения и обустроить подкровельное пространство в помещение, пригодное для жилья или, так называемую, мансарду. Двухскатная крыша оптимально подходит для решения данной задачи, поскольку её конструкция изначально предполагает наличие значительного внутреннего пространства, которое может быть использовано, в том числе, и как жилое помещение.

Двухскатная крыша с мансардой

А технология строительства дома с ломаной кровлей позволяет значительно увеличить его полезную площадь выполнить все работы своими руками.

Вернуться к оглавлению

Содержание материала

Основные виды двухскатной крышы с мансардой

В зависимости от своего конструктивного строения двухскатная крыша с мансардой может быть выполнена двумя основными способами:

  1. Классическим, при котором соединение стропил по фронтону образует равнобедренный треугольник. Разновидностями данного типа можно считать такие крыши, как:

    Устройство мансарды на таких крышах сопряжено с оптимизацией угла расположения стропильной системы для максимального увеличения полезной площади внутренних помещений. Другим способом увеличения подкровельного жилого пространства является подъём стен первого этажа на высоту до метра, что приводит к вынужденному увеличению затрат на строительство;

  2. Строительством ломаной кровли, у которой каждый скат состоит из двух частей с разными углами установки. Это позволяет максимально задействовать пространство под крышей и обеспечить полноценный второй этаж на чердаке.

    Ломаная кровля с мансардой

Как правило, когда говорят про мансардную кровлю, то имеется в виду именно устройство ломаной крыши.
Оба способа обустройства мансардной кровли имеют свои достоинства, и выбор конкретного решения зависит как от дизайнерских предпочтений владельца, так и обеспечения необходимой функциональности дополнительных помещений.

Вернуться к оглавлению

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома.
Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Вернуться к оглавлению

Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.
Её основными конструктивными элементами являются следующие составляющие:

  1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
  2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
    • боковые или нижние, они устанавливаются по наклонной технологии;
    • коньковые или верхние, имеют висячую конструкцию.
  3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.

    Каркас для мансардной крыши

  4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
  5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
  6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

    Устройство мансардной крыши

  7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
  8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
  9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
  10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

    Макет ломаной крыши с мансардой

Надо отметить, что стропильная система ломаной крыши может быть выполнена двумя принципиально различными способами:

  1. Когда нижние стропила устанавливаются непосредственно на стену с закреплённым мауэрлатом.
    Данный способ применяется, если по проекту боковые стены здания выше, чем уровень пола мансардного этажа.
  2. Установка боковых стропил осуществляется на балки перекрытия.
    Такой способ является более актуальным, поскольку позволяет увеличить полезную площадь мансарды.

    Стропильная система ломаной крыши

Учитывая вышеприведённые особенности проектирование двухскатной кровли с мансардой можно составить правильный проект крыши своими руками.

Вернуться к оглавлению

Расчёт стропильной системы мансардной кровли

Самый простой и надёжный способ вычислить параметры конструкции в ломаной кровле, а также необходимое количество материалов для её строительства, это использовать для расчёта онлайн калькулятор.

Основным достоинством такого подхода к расчёту является то, что меняя вводимые данные можно быстро получить результаты вычисления и выбрать вариант, который будет оптимальным для конкретного дома.

Чтобы получить расчёт конструкции мансардной кровли в программу-калькулятор необходимо ввести следующие данные:

Варьируя вводимыми данными по высоте конька и длине заложения можно получить тот вариант, который будет оптимальным как по характеристикам, так и по внешнему дизайну.

Дизайн крыши по вводным данным в калькулятор

Дополнительно, если использовать онлайн калькулятор с расширенными алгоритмами и ввести требуемые программой данные, можно получить расчёт более подробной спецификации по необходимому количеству и качеству пиломатериалов, которые понадобятся для строительства стропильной системы ломаной крыши, в том числе:

  • рекомендованные сечения стропил, их количество и длину по каждому типу;
  • оптимальное расположение обрешётки, характеристики досок и расстояние разбежки между ними;
  • ориентировочный общий вес, а также суммарную массу по каждому однотипному элементу;
  • площадь мансарды;
  • количество и вес кровельного покрытия; Пример схемы ломаной крыши для просчета … схема крыши
  • сечение и требуемое количество брусков контробрешётки;
  • площадь необходимых гидро- пароизоляционных материалов, а также утеплителя;
  • спецификацию необходимых доборные элементы, их количество и характеристики;
  • планируемое количество материалов для крепежа;
  • ориентировочную стоимость монтажа.

Данная подробная спецификация, расчёт которой выполнит программный калькулятор, будет служить отправной точкой для дальнейших работ по строительству мансарды.

Проекты мансардных крыш

Если электронный калькулятор недоступен, то рассчитать параметры двускатной крыши можно с применением простых математических формул и справочных таблиц.

Вернуться к оглавлению

Порядок работ при монтаже мансардной кровли

Последовательность работ по устройству мансардной кровли ломаного типа имеет принципиальные отличия от строительства классической крыши с двумя скатами, однако и её можно собрать своими руками.

В зависимости от конкретного проекта, в части устройства балок перекрытия первого этажа, технология строительства может иметь некоторые различия, однако основные принципы сохраняются.

Этапы монтажных работ:

  1. Установка мауэрлатов.
    Брус сечения 100 х 100 мм или 150 х 150 необходимо разложить по периметру здания и надёжно закрепить. Для крепления используются:

    Надо отметить, что при строительстве дома из бревна или бруса, верхний венец будет служить мауэрлатом.

  2. Крепление балок перекрытия.
    Для перекрывных конструкций, как правило, используется брус 100 х 200 мм, желательно из хвойных пород дерева и хорошо просушенный.
    Монтаж возможен в двух вариантах крепления:
    • непосредственно на мауэрлат, при этом длина балки рассчитывается с учётом выступов свеса кровли;
    • в технологический карман в стене в каменном здании или с перерубом при строительстве деревянного дома.

    Балки также должны быть закреплены максимально надёжно с применением металлических крепёжных элементов.

    Крепление балок перекрытия

  3. Расстановка опорных стоек каркаса.
    Материалом для каркасных элементов служит брус 100 х 150 мм. Установку вертикальных опор начинают с четырех крайних стоек, расположенных у фронтонов, далее производится монтаж внутренних столбов, которые располагают на балках перекрытия.
    При установке необходимо контролировать как вертикальность опор, так и горизонтальный уровень расположения соседних стоек. Закрепляются столбы металлическим крепежом, а для исключения нарушения вертикали они временно фиксируются наклонными растяжками.

    Расстановка опорных стоек

  4. Закрепление верхней обвязки.
    По факту закрепления и выравнивания каркаса из опорных стоек на них сверху укладывают прогоны, выполненные из досок 50 х 150 мм, по линии параллельной несущей стене. После этого каждую пару противоположных опор стягивают ригелем или чердачной балкой, в качестве которых рекомендуется применять доски 50 х 200 мм или 50 на 150 мм, установленные на ребро.
    Крепление прогонов и ригелей, осуществляется уголками и саморезами. Иногда для этих целей используют гвозди.

    Крепление прогонов и потолочных балок

  5. Установка боковых и коньковых стропил.
    Чтобы монтаж стропильных элементов был выполнен правильно и с минимальными трудозатратами, рекомендуется изготовить шаблон пары стропил одного ската из более лёгкой доски 25 х 150 мм, на котором размечаются необходимые места и конфигурация замковых запилов опорных точек.
    На основании готовых шаблонов делаются заготовки всех стропилин из досок 50 х 150 мм.
    Монтаж стропиловки выполняется в следующем порядке:
    • Сначала устанавливаются боковые стропила, нижняя часть которых опирается на мауэрлат или перекрывную балку, а верхняя на ригель. Крепление, как правило, обеспечивается специальным крепёжными элементами, которые обеспечивают либо жёсткую фиксацию стропильной ноги, либо скользящую, применяющуюся при строительстве домов из брёвен;

      Установка стропильных ног нижнего яруса

    • На линии, соответствующей центру кровли, закрепляются подвесные стойки;
    • Далее фиксируются коньковые стропила, установка которых производится парно, по аналогии со стропильной системой классической двухскатной крыши. Нижний край соединяется с прогоном замком и крепится уголками и саморезами. Верхнее соединение пары скрепляется металлической пластиной и связывается с подвесной стойкой;
    • Каждая стропильная пара коньковых стропил выравнивается по вертикали и фиксируется временными растяжками;
    • Заключительным этапом установки стропиловки является расстановка подкосов согласно проекту. Сооружение верхних стропильных ферм

      Варианты верхних и нижних узлов ломаной крыши

    В некоторых случаях линия соединения верхних стропил укрепляется коньковым прогоном.

  6. Зашивка фронтона.
    Выполняется в зависимости от его технологического устройства и дизайна. Проведение данных работ перед монтажом обрешётки позволяет выполнять подрезку угловых элементов по месту.

    Зашивка фронта крыши

  7. Монтаж обрешётки.
    В зависимости от типа кровельного покрытия подбирается оптимальный материал для обрешётки и её расположение относительно друг друга.
    Если планируется утепление кровли, то предварительно настилается гидроизоляционный слой, который фиксируется рейками контробрешётки. Монтаж обрешетки крыши

  8. Установка кровельного покрытия.
    Выполняется на основании инструкций производителя. Установка кровельного покрытия


  9. Формирование и подшивка карнизов.
    В зависимости от точки крепления нижних стропил, свес кровли формируется с помощью кобылок либо устанавливается деревянный каркас.
    Отделочный материал закрепляется способом, соответствующим типу обшивки.
Инструкция по обшивке карнизаПример обшивки карниза крыши

Зная технологию и порядок проведения работ при строительстве кровли ломаного типа выполнить работы по монтажу можно самостоятельно своими руками. Видео по обзору конструкции двухскатной крыши с мансардой.


Таким образом, двухскатная крыша с мансардой, выполненная по технологии ломаной кровли, является оптимальным решением для устройства жилого помещения в подкровельном пространстве. Соблюдение технологических норм при строительстве и правильный расчёт соотношения нагрузок совместно с качественно подобранным строительным материалом, обеспечат длительную и комфортную эксплуатацию дома с мансардным помещением.

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

  • фронтон – торцевая часть скатов кровли;
  • мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
  • стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
  • конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
  • стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
  • лежень – горизонтальный брус, на который монтируются стойки;
  • прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
  • затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
  • подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
  • обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

  • остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
  • классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
  • ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней - в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

  1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
  2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
  3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
  4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

  • изделия должны быть легкими, но прочными;
  • все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
  • выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
  • для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Видео по теме:

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Посмотрите еще статьи:

Виды мансардных крыш частных домов - особенности, фото

Совсем недавно мы уже говорили о том какие бывают крыши частных домов, поэтому перечислять все эти виды не буду и приступим сразу к рассмотрению мансардных крыш.

Для начала давайте определимся, что же такое мансарда и от куда такое название?

Само понятие мансарда образовалось в далеком 17 веке, когда архитектор из Франции по имени Ф.Мансар впервые начал использовать чердак для жилых помещений.

Согласно СНиП 2.08.01-89, для мансардного этажа существует условие, что высота от пола до пересечения плоскости крыши со стеной не должна превышать 1,5м. Но на сегодняшний день этого правила мало кто придерживается, а на участках строительства частных домов можно увидеть огромное разнообразие мансардных крыш с различной высотой стен.

Я думаю, что перед рассмотрением видов мансардных крыш частных домов нужно немного поговорить о достоинствах и недостатках мансард в целом.

Достоинства мансардного этажа:

  • увеличение жилой площади, практически на один этаж
  • после утепления мансарды, теплее станет и в основном доме
  • мансардная крыша значительно улучшает эстетический вид частного дома в целом

Недостатки мансардных крыш:

  • сложнее в проектировании
  • сложнее сама постройка крыши

Виды крыш подходящие для сооружения мансардного этажа

Стоит оговориться, что не все виды крыш подходят для сооружения мансарды, некоторые подходят с ограничениями, но самой не подходящей является плоская или инверсионная крыша.

А какие же виды крыш частных домов идеально подходят под роль мансардных?

Односкатная мансардная крыша дома

Односкатную крышу для сооружения мансарды использую редко, так как тут возникают проблемы с дизайном и целесообразностью в первую очередь.

Но все же объезжая частные постройки можно встретить мансардную односкатную крышу.

Двухскатная мансардная крыша частного дома

Один из видов, идеально подходящих для строительства мансарды. Двухскатная крыша, независимо от высоты стен мансардного этажа, позволяет предусмотреть полноценные окна на двух противоположных стенах - фронтонах. Кстати, эти стены будут полноценными до самого потолка этажа. Ну а если этих окон будет недостаточно, то есть возможность соорудить либо дополнительный фронтон с окном, либо предусмотреть мансардные окна непосредственно в самой крыше.

Ломаная мансардная крыша частного дома

В принципе, ломаная крыша используется для увеличения чердачного пространства, а потому и идеально подходит для использования ее в качестве мансардной.
Она представляет собой двухскатную крышу, с изломами скатов наружу, как уже говорилось, для увеличения объема чердачного пространства.

Отличительной особенностью является то, что высота основных стен мансардного этажа, в этом случае, делается минимальной, либо вообще отсутствует.

Вальмовая (четырехскатная) мансардная крыша

Так же подходит для роли мансардной, только вот полноценных стен здесь спроектировать не получится, так как у вальмовой крыши нет фронтонов, в отличие от двухскатной и ломанной мансардных крыш.

Использование такого вида крыши так же подразумевает установку только мансардных наклонных окон, либо сооружение дополнительных небольших фронтонов для размещения окон, а это может создать ряд трудностей и неудобств.



К установке мансардного окна предъявляются гораздо более жесткие требования, чем к обычным окнам в стене, и соответственно и сами окна и их монтаж обойдется вам гораздо дороже, чем монтаж обычных окон.

Полувальмовая мансардная крыша частного дома

Это еще один идеально подходящий вид для сооружения мансарды в частном доме.

Полувальмовая крыша - это приспособленная для мансардного этажа вальмовая крыша. У нее урезаны треугольные скаты, по сравнению с вальмовой, в пользу фронтонов, которые способствуют проектировке двух полноценных противоположных стен.

Находясь внутри мансардного этажа, вы не заметите разницу между двухскатной мансардной крышей и полувальмовой, потому как технология сооружения и планировки у них почти одинакова.

Шатровая крыша дома

Используя такую крышу в качестве мансардной, мы столкнемся с рядом таких же проблем, как и при использовании вальмовой крыши.
Невозможность установки полноценных окон с подоконниками, отсутствие прямых стен – основные неудобства использования шатровых крыш для строительства мансардного этажа.

Многощипцовая мансардная крыша частного дома

Этот вид предполагает сложную мансардную крышу, со сложной планировкой. К сооружению такого вида крыши необходимо подойти с особой ответственностью.
При использовании такого вида крыши, как правило, мансардный этаж будет располагаться только над частью основного строения.

Так же многощипцевая мансардная крыша предполагает наличие большого количества наружных углов в помещении, создаваемых ендовами, но иногда без этого не обойтись, планируя мансардный этаж.

Остальные виды мансардных крыш

Такие виды, как купольная крыша, например, используются для строительства мансарды крайне редко из-за различных особенностей, поэтому рассматривать их не имеет смысла.

Мансардная крыша дома - большая ответственность строительства

Какой бы вид мансардной крыши вы не строили над своим домом, вы должны знать, что к гидроизоляции и утелпению крыши дома необходимо подходить с огромной ответственностью, не допустив тем самым утечку тепла зимой и протечку воды в помещение в сырую погоду.

Четырехскатная мансарда и пирамидальная кровя в доме [47 ФОТО], устройство 4 скатной крыши мансардного этажа, ВИДЕО по монтажу своими руками, схемы и чертежи.

При возведении такой сложной конструкции, как мансардная крыша своими руками следует учитывать массу самых разных факторов. Прежде всего необходимо выбрать вид кровли, которых существует немало. Далее нужно составить проект с расчетом стропильной системы, уклона скатов, площади крыши и количества необходимых для ее строительства материалов. Возводится кровля по определенным технологиям, нарушать которые нельзя. О том, как сделать в загородном доме полноценный мансардный этаж и поговорим в этой статье.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Invalid Displayed Gallery

Мансардные крыши бывают:
  1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
  2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
  3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
  4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;
Шатровая мансардная крыша устраивается в квадратных домах
  1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
  2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
  3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.
Под мансарду может быть переоборудована крыша любой конструкции Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:
  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.
Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Как сделать ломаную двускатную мансардную крышу самостоятельно

Двухскатная ломаная мансардная крыша своими руками возводится поэтапно. Сначала выполняется

Расчет необходимых материалов

Узнать площадь двухскатной ломаной кровли можно путем сложения площадей всех четырех скатов. Таким образом несложно определить сколько квадратных метров кровельного материала, а также паро- и гидроизоляционной пленки необходимо. Что касается утеплителя, то его толщина для устройства жилой мансарды должна составлять хотя бы 20 см. Если она меньше, материал придется устанавливать в два слоя. То есть площадь кровли необходимо будет умножить на два. Выполнив расчеты и заказав все необходимые материалы можно начинать возводить каркас мансардной крыши. Угол наклона нижних стропил обычно составляет 60гр, верхних – 15-20гр. Мансардная крыша. Фото двухскатной ломаной кровли

Установка мауэрлата

Мауэрлатом деревянного дома служит верхний венец (бревенчатый или брусчатый). В сооружениях другого типа установка этого элемента выполняется отдельно. В верхнюю часть бетонных стен еще на этапе из возведения заливаются шпильки или анкера (шаг не менее 2 метров). На них и крепится мауэрлат. К кирпичным стенам брус (сечением не менее 150 мм) можно закрепить скобами. Мауэрлат крепится к стене на анкерные болты

Предварительно под мауэрлатом устраивают гидроизоляцию, простелив верхнюю часть стен рубероидом в два слоя.

Балки перекрытия

Продолжают строительство мансардной крыши установкой балок перекрытия. Делают их обычно из бруса толщиной 200 мм. Уложены они могут быть как на мауэрлат, так и в предварительно устроенные в стенах карманы. Сначала кладут крайние балки, выравнивая их по уровню. Далее между ними протягивают шнур и по нему устанавливают промежуточные. При укладке в карманы, концы балок обязательно следует промазать битумной мастикой и обернуть двумя слоями рубероида. Балки перекрытия мансардной крыши могут быть уложены на мауэрлат

Наиболее удобным шагом между балками считается шаг в 60 см. В этом случае в последующем плиты утеплителя можно будет уложить без подрезки.

Стропильная система

Вопрос о том, как построить мансардную крышу упирается по большей мере в возведение надежной стропильной системы. На каждую балку строго вертикально устанавливается стойка (брус сечением 150мм). Далее монтируют прогоны (доска 50х150мм). На прогоны нужно будет наложить ригеля (доска 50х200мм). Все эти элементы — стойки, прогоны и ригеля, образуют параллелепипед, служащий каркасом собственно жилой комнаты на мансарде. Продолжают монтаж мансардной крыши установкой нижних (наслонных) стропил. Для них подойдет брус сечением 50х150мм. Предварительно стоит изготовить шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другой к прогону. Далее размечают форму запила и выпиливают его. По этому шаблону раскраивают стропила. Для установки верхних (висячих) стропил размечают центр кровли. При этом к мауэрлату прибивается временная стойка и устанавливается крайняя затяжка. Далее готовится шаблон из доски и по нему вырезаются концы верхних стропил. По центру их скрепляют между собой металлическими пластинами. Затем нужно поставить подвесные стойки (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны. Стропильная система мансардной крыши Для крепления всех элементов стропильной системы применяют оцинкованные уголки, саморезы и гвозди.

Обрешетка

Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно видеть кровли из металлочерепицы или профнастила. Под них может быть установлена разреженная обрешетка. При использовании рулонных материалов монтируется сплошная. Обрешетка мансардной крыши может быть сплошной или разреженной

Гидроизоляция и монтаж кровельного материала

Крыша мансарды своими руками получится надежной только в том случае, если будет устроена качественная гидроизоляция. Чаще всего для защиты кровель используется супердиффузионная мембрана. Монтировать ее начинают снизу. При угле наклона крыши от 15 до 30гр нахлест между рядами пленки должен составлять примерно 25см, при угле больше 30гр – 15-20см. Крепится пленка к стропилам посредством специальных скоб. Поверх пленки набивается контробрешетка. На нее и крепится кровельный материал. Кровельный материал монтируется поверх гидроизоляционной пленки

При монтаже необходимо следить за тем, чтобы пленка не натягивалась. Материал должен слегка провисать. Таким образом обеспечивается вентиляция подкровельного пространства.

Утепление

При соблюдении всех технологий утепления получится подходящая для обустройства жилого помещения мансардная крыша. Своими руками теплоизолятор обычно монтируется изнутри помещения. В случае монтажа утеплителя снаружи предварительно выполняется обшивка мансарды изнутри. После того, как укладка будет завершена, для того, чтобы плиты не выпадали, снизу их обтягивают проволокой, закрепляя ее к стропилам. Утепление крыши домов с мансардой. Фото базальтовой ваты между стропилами

Чаще всего для утепления мансард используется минеральная вата. Она ложится между стропилами плотнее, чем пенопласт. В результате исключается появление мостиков холода.

Пароизоляция и обшивка

Мансарда двухскатной крыши устраивается с обязательным использованием пароизоляционного материала. Поверх ваты необходимо натянуть изоспан фольгой внутрь помещения. Над ним набивается контробрешетка под обшивку. Таким образом устраивается вентиляция. Изнутри мансарда обшивается гипсокартоном, вагонкой или фанерой. Таким образом может быть возведена надежная мансардная крыша своими руками. Видео, представленное ниже, представляет процесс устройства кровельного пирога с укладкой утеплителя снаружи.

Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако устроить дополнительное жилое помещение на даче своими руками, приложив немного старания, все же можно.

Вентиляция чердака - все, что вам нужно знать

Фото: istockphoto.com

На первый взгляд это может показаться нелогичным: вы изолируете свой дом, чтобы уменьшить колебания температуры и сэкономить на счетах за коммунальные услуги, но затем вы позволяете свежему воздуху протекать через чердак независимо от времени года. Однако наука, лежащая в основе вентиляции чердаков, надежна. Герметичные чердаки задерживают излишки тепла и влаги, что может привести к сокращению срока службы черепицы. Дополнительное тепло - это не только проблема лета: зимой горячий воздух чердака может растапливать снег на крыше в течение дня и снова замерзать при понижении температуры в течение ночи, создавая ледяные дамбы, которые приводят к внутренней утечке и повреждению крыши.Однако обеспечение надлежащей вентиляции чердака в соответствии с этими рекомендациями может избавить вас от стресса и хлопот, связанных с аварийным ремонтом крыши.

Как работает вентиляция чердака

Вентиляция чердака работает по принципу естественного подъема нагретого воздуха, в основном с использованием двух типов вентиляционных отверстий:

  • Воздухозаборные отверстия , расположенные в самой нижней части крыши под карнизом, позволяют прохладный воздух для входа на чердак.
  • Отверстия для выпуска горячего воздуха , расположенные на вершине крыши, позволяют выходить горячему воздуху.

Использование этого естественного процесса, называемого пассивной вентиляцией, является наиболее распространенным способом вентиляции чердака. Чтобы облегчить обмен теплым и холодным воздухом, общее практическое правило предполагает установку не менее 1 кв. Футов вентиляционных отверстий на каждые 300 кв. Футов мансардного этажа. Строительные нормы и правила различаются, поэтому уточняйте у местных строительных властей особенности вашего района.

Не хотите делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Фото: istockphoto.com

Воздухозаборники

Воздухозаборники чердака обычно устанавливаются непосредственно в потолке, либо в виде отдельных вентиляционных отверстий, расположенных через каждые несколько футов, либо в виде одного непрерывного перфорированного перекрытия, проходящего по всей длине карниза. . Несмотря на то, что они эффективны для втягивания более холодного воздуха, самая большая проблема, создаваемая этим типом вентиляционных отверстий на потолке , заключается в их расположении: домовладельцы могут слишком легко случайно заблокировать их при утеплении чердака.К сожалению, заблокированные вентиляционные отверстия на потолке так же плохо, как и без них, потому что они препятствуют свободному проникновению свежего воздуха на чердак.

Дома с двускатной крышей могут также иметь вентиляционные отверстия, расположенные сбоку от дома как можно выше в пределах пика фронтона. Будь то круглые, треугольные или прямоугольные, эти фронтальные вентиляционные отверстия могут быть окрашены в цвет сайдинга или отделки, чтобы они дополняли, а не отвлекали от внешнего вида дома. Более того, они особенно ценны тем, что могут выполнять функции как приточных, так и вытяжных вентиляционных отверстий, в зависимости от направления ветра.В большинстве случаев их расположение около пика крыши позволяет теплу рассеиваться через ее покрытие. Когда ветер дует перпендикулярно к крыше и имеет достаточную скорость, он может проникнуть через отверстие; однако ветер, который слишком слабый или не дует прямо у входа в вентиляционное отверстие, мало поможет охладить пространство.

Выхлопные отверстия

Отвод всего тепла, которое поднимается и задерживается на чердаке, может быть достигнуто с помощью одной или комбинации из трех следующих моделей вентиляционных отверстий в дополнение к многоцелевым фронтальным вентиляционным отверстиям, упомянутым выше.

  • Коньковые вентиляционные отверстия - отверстия, которые проходят по всей длине вашей крыши вдоль конька - часто видны только обученному глазу. Скрытые на виду и часто замаскированные специальной кровельной черепицей, они являются особенно популярным средством вентиляции, поскольку не нарушают линию крыши (см. Пример на The Home Depot). Монтаж такого типа вентиляции чердака предполагает оставление щели в обшивке по коньку и ее прикрытие перфорированной форточкой.
  • Статические вентиляционные отверстия часто выступают из линии крыши благодаря специальным крышкам, предназначенным для предотвращения попадания любых осадков - дождя, мокрого снега, града и снега - на чердак. Домовладельцы могут выбирать из множества форм и цветов, которые максимально соответствуют их черепице, чтобы вентиляционные отверстия не казались слишком неуместными на крыше. Один из видов статической вентиляции - вентиляция турбины, которая использует ветер для питания своего закрытого вентилятора - все, что требуется, - это легкий ветерок, чтобы вращать лопасти и высасывать тепло из чердака (см. Пример на The Home Depot).Опять же, независимо от типа статического вентиляционного отверстия, оно должно располагаться как можно ближе к гребню; домовладельцы, обеспокоенные тем, как эта добавка может повлиять на привлекательность бордюров, могут размещать их только вдоль задней стороны крыши, чтобы минимизировать видимость с улицы.
  • Наконец, в отличие от остальных моделей, которые используют пассивную вентиляцию, вытяжные вентиляционные отверстия с питанием оснащены вентилятором, работающим от электричества или солнечной энергии, для создания эффекта, аналогичного эффекту турбины (см. Пример на Amazon).Стандартная вытяжная вентиляция с электроприводом включается, когда температура внутри чердака достигает заданного предела, и работает до тех пор, пока температура не упадет. Хотя эти вентиляционные отверстия с электроприводом действительно эффективно отводят тепло, они будут забирать больше прохладного воздуха из любых утечек воздуха в потолке дома (читай: центральное кондиционирование воздуха в вашем доме), чем вентиляционные отверстия на потолке, просто потому, что это проще. Учитывая, что им уже требуется некоторое количество электроэнергии для питания, дополнительная энергия, затрачиваемая на кондиционер, охлаждающий весь дом , может сделать этот тип вентиляции менее желательным вариантом, особенно если чердак плохо изолирован.

Фото: istockphoto.com

Вентиляция готовых чердаков

Из-за того, что квадратные футы жилой площади имеют большую ценность, многие домовладельцы обращаются на свои чердаки в поисках небольшой дополнительной комнаты. Когда чердак становится частью дома, подлежащего обогреву и охлаждению, вентиляционные отверстия на фронтоне и на крыше становятся невозможными, но нижняя сторона крыши (обшивка и стропила) все еще может сильно нагреваться без воздушного потока.

Ответ - стропильная вентиляция. Вентиляционные отверстия для стропил или изоляционные перегородки устанавливаются в любом пространстве стропил, чтобы создать узкие зазоры, которые направляют свежий воздух из вентиляционных отверстий на потолке к вершине крыши.Эти специальные вентиляционные отверстия не , а не влияют на законченный вид внутри реконструированного чердака. Вместо этого свежий воздух по-прежнему поступает через вентиляционные отверстия в потолке и проходит по нижней стороне обшивки, пока не достигнет конькового вентиляционного отверстия или не может быть выпущен с помощью другого типа вытяжной вентиляции, что позволяет домовладельцам сохранять прохладу, не нарушая их эстетики (см. Пример на Хоз. Депо).

Не хотите делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Есть ли у меня течь через крышу или конденсат на чердаке?

Обнаружение повреждений, нанесенных водой на стене или потолке, беспокоит любого домовладельца. Большинство людей предполагают, что это вызвано протекающей крышей, но это может быть не причиной. Вода в этих местах обычно возникает из-за конденсации на чердаке. Устранение этой проблемы может быть менее затратным, чем замена крыши, но ее следует решить как можно скорее.

Что вызывает конденсацию воды?

В очень холодную погоду на чердаке может скапливаться иней.При обогреве дома выделяется теплый воздух, который поднимается вверх, и если он просочится в чердак, иней растает и появится в виде конденсата.

Итак, моя крыша не протекает?

Если вы не можете определить какие-либо внешние повреждения крыши или отследить утечку, вероятно, причиной повреждения водой является конденсат. Конденсат может вызвать плесень и плохое качество воздуха, а также привести к обрушению потолка, поэтому его следует немедленно проверить. Наем профессионала для осмотра повреждений может быть лучшим способом определить наиболее безопасный подход к вашему дому.

Действия по устранению конденсации воды

Помимо обогрева дома, такие повседневные занятия, как приготовление пищи на плите или принятие горячего душа, также приводят к образованию конденсата. Выработка простых привычек поможет снизить влияние этих задач. Если выполнение описанных ниже действий не решает проблемы с конденсацией, это может быть связано с плохой вентиляцией или недостаточной изоляцией.

Задача первая: открыть все вентиляционные отверстия

Распространено заблуждение, что закрытие вентиляционных отверстий в неиспользуемых помещениях - это хороший способ сэкономить деньги.На самом деле, однако, уменьшение циркуляции воздуха может фактически повредить вашу систему HVAC и поставить под угрозу вашу вентиляцию, что приведет к конденсации. Откройте все вентиляционные отверстия и убедитесь, что они работают должным образом, чтобы убедиться, что они не являются источником влаги.

Задача вторая: используйте вытяжные вентиляторы для ванной и кухни

Кажется, небольшой шаг, но вытяжные вентиляторы являются важной частью уменьшения влажности воздуха, которая может просачиваться в другие помещения вашего дома. Включайте вытяжные вентиляторы, когда готовите, принимаете ванну или душ.В ванных комнатах рекомендуется запустить вентилятор на 30–60 минут, чтобы вернуть влажность в норму.

Задача третья: сокращение использования увлажнителя воздуха

Многие люди используют увлажнители воздуха в своих домах зимой, если чувствуют, что воздух сухой. Хотя иногда это нормально, чрезмерное использование может вызвать чрезмерную влажность, что приведет к конденсации. Если вы обнаружите конденсат на своих окнах, это может быть ранним признаком того, что его источником является увлажнитель. Узнайте больше из нашего предыдущего поста об использовании увлажнителей в вашем доме.

Задача четвертая: проверьте изоляцию чердака

Если вы предприняли надлежащие шаги по удалению из дома избыточного влажного воздуха, но проблемы с конденсацией по-прежнему возникают, возможно, пришло время проверить изоляцию чердака. Утеплитель отвечает за удержание теплого воздуха внутри вашего жилого помещения и за его пределами, где это может привести к конденсации. Чтобы сэкономить время и лучше определить проблему, вы можете нанять профессионала, который осмотрит вашу изоляцию и заполнит все пробелы, которые могут пропускать теплый воздух в пространство.

Задача пятая: проверьте систему вентиляции

Плохая вентиляция доставляет много проблем домовладельцам. Ваша система вентиляции должна вытягивать теплый воздух с чердака и заменять его прохладным сухим воздухом через потолок. Если система работает правильно, она предотвратит попадание влаги и плесени. Это не только поможет решить проблему конденсации, но также улучшит качество воздуха и сделает ваш дом более энергоэффективным.

Если вам нужна помощь в поиске источника повреждений, нанесенных водой, Hedrick Construction может осмотреть ваш дом, чтобы выявить проблему и оказать помощь с изоляцией, вентиляцией или ремонтом крыши.Если вы являетесь домовладельцем в Эймсе, Анкени, Де-Мойне или Хаксли, свяжитесь с нами сегодня.

Ускоренный курс по вентиляции крыши

Вопросу вентиляции крыши посвящено так много информации, что легко запутаться и потерять фокус. Поэтому я начну с того, что может показаться спорным, но на самом деле это не так: вентилируемый чердак, где изоляция помещается на герметичный чердачный пол, является одним из самых недооцененных строительных сборок, которые у нас есть в истории. строительная наука.Трудно облажаться с таким подходом. Вентилируемый чердак работает в жарком, смешанном и холодном климате. Работает в Арктике и в Амазонии. Он работает абсолютно везде - при правильном исполнении.

К сожалению, нам удается снова и снова облажаться, а плохо построенный чердак или сборка крыши может привести к чрезмерным потерям энергии, образованию ледяных дамб, плесени, гниению и множеству ненужных тревог домовладельцев.

Здесь я объясню, как правильно построить вентилируемый чердак. Я также объясню, когда имеет смысл переместить слои контроля температуры, влажности и воздуха на плоскость крыши и как правильно детализировать вентилируемые и невентилируемые крыши.

Теория вентиляции

Ледяные плотины образуются, когда уходящая жара из дома нагревает обшивку крыши и растапливает нижнюю часть снежного слоя на крыше.

Назначение вентиляции на крыше зависит от климата, но оно одинаково, если вы вентилируете весь чердак или вентилируете только крышу.

В холодном климате основная цель вентиляции - поддерживать холодную температуру крыши, чтобы избежать образования ледяных плотин, образовавшихся в результате таяния снега, и отводить любую влагу, которая перемещается из кондиционированного жилого помещения на чердак.(Подробнее о ледяных плотинах см. « Energy Smart Details » в FHB # 218.)

В жарком климате основная цель вентиляции - отвод нагретого солнечными батареями горячего воздуха с чердака или крыши для уменьшения охлаждающей нагрузки здания и уменьшения нагрузки на системы кондиционирования воздуха. В смешанном климате вентиляция выполняет любую роль, в зависимости от сезона.

Вентиляция чердака

Ключевым преимуществом вентиляции чердака является то, что подход остается неизменным независимо от того, насколько творчески ваш архитектор использовал крышу.Поскольку крыша здесь не играет роли, не имеет значения, сколько там вальм, впадин, мансардных окон или фронтонов. Кроме того, для достижения целевых значений R на чердаке проще и зачастую дешевле установить стекловолокно или целлюлозную изоляцию, чем добиться сопоставимого значения R в плоскости крыши.

Успех этого подхода зависит от того, чтобы потолок верхнего уровня дома был полностью герметичным до того, как будет установлена ​​изоляция. (См. « Модернизация изоляции чердака » в FHB # 200.) Также важно убедиться, что на чердаке нет ничего, кроме теплоизоляции и воздуха - ни рождественских украшений, ни смокинга, который вы надели в день свадьбы, ничего. Чердачное пространство можно использовать для хранения вещей, но только если над утеплителем соорудить приподнятую площадку. В противном случае изоляция будет сжиматься или раскачиваться, что снижает ее коэффициент сопротивления. Кроме того, люки на чердаке, как известно, негерметичны. Вы можете построить герметичный чердак с входом, но вы должны знать, что чем больше он используется, тем он становится герметичнее.

Как люди ошибаются в этом простом подходе? Они не соблюдают правила. Они пробивают кучу дыр в потолке, заполняют дыры утопленными светильниками, пропускающими воздух, и заполняют механические системы воздухоочистителями и змеевидным массивом воздуховодов на чердаке. Утечка воздуха из этих отверстий и систем является основной причиной образования ледяных плотин в холодном климате и основной причиной проблем с влажностью в жарком климате. Кроме того, это невероятная трата энергии, где бы вы ни жили.

Не думайте, что вам удастся установить воздуховоды на чердаке без кондиционирования только потому, что вы их герметизировали и изолировали. Герметизация воздуховодов - это работа, основанная на вере. Вам остается только надеяться, что вы делаете свою работу достаточно хорошо. Даже если вы очень стараетесь обеспечить герметичность, вы можете взять систему с утечкой 20% и снизить ее до 5%, но этого все равно недостаточно. Что касается встраиваемых светильников и других потолочных проемов, было бы здорово, если бы мы могли положиться на строителя, чтобы герметизировать все эти области.К сожалению, мы не можем быть уверены, что строитель обеспечит хорошую герметичность или даже герметичность вообще. Поэтому нам нужно снять часть ответственности с рук строителя и подумать о других вариантах.

В ситуации, когда механические системы или воздуховоды должны быть на чердаке или когда в потолке под чердаком есть много отверстий, лучше всего поместить всю чердак внутри тепловой оболочки. Таким образом, нет ничего страшного, если через потолок будет течь воздух или если воздуховоды негерметичны и неизолированы.

Вентиляция крыши

Если чердак будет кондиционироваться для жилых или механических целей, или если дизайн дома требует сводчатого потолка, положение R806.3 Международного жилищного кодекса требует, чтобы настил крыши над пространством постоянно вентилировался. от карниза до конька. Это легко сделать на крышах простой конструкции и сложно, если вообще возможно, сделать на крышах, которые имеют шатры, впадины, слуховые окна или световые люки, которые прерывают стропильные пролеты.

Если вы решите вентилировать крышу, отнеситесь к этому серьезно и сделайте это по-настоящему. Кодекс требует, чтобы между верхней частью изоляции и задней частью обшивки крыши оставалось не менее 1 дюйма воздушного пространства. Этого не достаточно. Для наилучшей работы воздушное пространство в вентиляционном желобе должно быть не менее 2 дюймов в глубину. Если вы не заполняете балочные пролеты между стропилами 2 × 10 или 2 × 8 пеной с закрытыми порами, этот подход, вероятно, потребует от вас отделки стропил мехом, чтобы обеспечить дополнительную изоляцию для достижения желаемых значений R.Это может быть неприятно, но вы не столкнетесь с проблемами, связанными с недостаточной циркуляцией воздуха под крышей. Чтобы убедиться, что ваша крыша имеет достаточную вентиляцию, вы можете выполнить простые расчеты.

Помимо пониженной теплоизоляции при вентиляции крыши, вентиляция крыши или чердака имеет и другие недостатки, которые стоит учитывать. В холодном климате снег может попасть в люки софита и гребня, растаять и вызвать гниение. Точно так же в прибрежной среде или в регионах с сильным дождем и ветром влага может попадать в вентиляционные отверстия и в конструкцию крыши.В зонах, подверженных ураганам, с частыми сильными ветрами, обрушение вентилируемого потолка может создать давление в здании, что может вызвать выброс окон и снос крыши. Наконец, в зонах лесных пожаров плавающие угли могут попасть в вентиляционные отверстия и вызвать пожары на крышах. Если какой-либо из этих вопросов вызывает беспокойство, есть другой вариант.

Создать невентилируемую крышу

Благодаря положению R806.4 IRC также позволяет строить невентилируемую крышу в сборе. Невентилируемые конструкции особенно хорошо работают на сложных крышах, вентиляция которых будет затруднена или невозможна должным образом, или на крышах, где было бы трудно должным образом изолировать, если бы крыша была вентилируемой.

Тем не менее, следует отметить, что в районах с высокой снеговой нагрузкой вам все равно потребуется вентилируемая крыша, чтобы справиться с заторами льда. По сути, вы создаете гибридную вентилируемую / невентилируемую кровельную систему. Цель невентилируемой крыши состоит в том, чтобы поддерживать настил крыши - основную конденсирующую поверхность в кровельных сборках - достаточно теплой в течение всего года, чтобы предотвратить образование конденсата. В большинстве климатических условий строители должны изолировать кровельную обшивку, чтобы предотвратить образование конденсата внутри конструкции.Исключением является жаркий сухой климат, такой как в Финиксе, где конденсация не является такой большой проблемой.

Контроль конденсации чаще всего достигается путем установки жесткого пенопласта над настилом крыши или путем установки воздухонепроницаемой пенопластовой изоляции непосредственно напротив нижней стороны настила крыши. Кодекс также позволяет использовать воздухопроницаемую изоляцию, такую ​​как стекловолокно или целлюлозу, под настилом крыши, если над обшивкой крыши используется жесткий пенопласт. Также разрешены сборки Flash-and-Batt (или Flash-fill).Любой из этих подходов может адекватно предотвратить возникновение конденсации внутри крыши, когда жесткий пенопласт или пена для распыления установлены соответствующей толщины.

Если вы распыляете пену на нижнюю часть крыши, убедитесь, что вы используете правильный продукт. Распыляемая пена с закрытыми порами работает в любом климате, но особенно хорошо в климатических зонах с 5 по 8, где желательны высокие значения R и где воздухонепроницаемая изоляция также должна быть замедлителем образования пара. Допускается пенопласт низкой плотности с открытыми ячейками, но в климатических зонах 5 и выше он должен быть покрыт пароизоляционным покрытием, например жесткой пеной или окрашенным гипсокартоном.

Также обратите внимание на кровельные материалы. Асфальтовая черепица требует особого внимания при установке на невентилируемых крышах в жарком, смешанно-влажном и морском климате из-за притока пара внутрь. Чтобы не допустить попадания влаги в конструкцию кровли, под черепицей необходимо установить подкровельную подстилку с допуском 1 или меньше (замедлитель парообразования класса II). Кроме того, убедитесь, что вы соблюдаете гарантии производителя при установке черепицы на невентилируемой крыше в любом климате.Некоторые производители не дают гарантии или предлагают только ограниченную гарантию, когда их продукция используется на невентилируемой крыше.

Битумная черепица, устанавливаемая на не вентилируемые конструкции крыши, работает при немного более высоких температурах, примерно на 2–3 ° F теплее, чем черепица на вентилируемых конструкциях. Это может сократить срок их службы примерно на 10%. Вы можете вентилировать кровельную обшивку, что увеличит ее долговечность, но затраты на крепление реек поверх обшивки крыши с последующим добавлением еще одного слоя фанеры в качестве основы для гвоздей для черепицы могут не окупиться.В конце концов, когда дело доходит до срока службы черепицы, гораздо важнее ее цвет и ориентация крыши.

Предотвратить образование конденсата с помощью надлежащего количества изоляции

Невентилируемый монтаж крыши возможен только в том случае, если обшивка крыши будет достаточно теплой, чтобы кондиционированный воздух не конденсировался на ней. На карте справа, основанной на таблице R806.4 IRC, перечислены минимальные значения R, необходимые для предотвращения конденсации в невентилируемых сборках в различных климатических зонах.Толщина утеплителя будет варьироваться в зависимости от типа. Эти требования к R-значению предназначены только для предотвращения конденсации и не заменяют требуемые кодексом R-значения для энергоэффективности, которые также перечислены.

Дополнительный кредит: построенные на месте или сборные перегородки?

Успех вентилируемого чердака или террасы на крыше зависит от ее герметичности. Особенно важно пространство над верхней пластиной внешних стен - внизу каждого пролета стропил. Перегородки, размещенные в этой области, направляют всасываемый воздух либо в чердачное пространство, либо в вентиляционные желоба, а также предотвращают падение изоляции на потолок и блокирование воздушного потока.

Строится на месте: 2-дюйм. желоба и перегородки

Разрежьте жесткую полиизоизоляцию толщиной 1 дюйм на распорные полосы шириной 2 дюйма и приклейте их к внутренней стороне каждого стропила с помощью клея для вспененного спрея, такого как Pur Stick ( www.todol.com ). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Обрежьте изоляцию из полиизо так, чтобы она плотно прилегала к каждому стропильному пролету, и вспените ее на месте напротив распорки, чтобы получилось 2 дюйма. желоб или перегородка.

Размер: Пенополиэтилен по индивидуальному заказу

Стоимость: 23 доллара за лист

Источник: Dow

www.dow.com

Сборный: быстрый и функциональный

Изоляционная перегородка AccuVent изготовлена ​​из жесткого переработанного пластика. Он более прочный, чем другие продукты на основе пены, и быстро устанавливается с помощью скоб. Эти перегородки по-прежнему должны быть герметизированы с помощью аэрозольной пены, но это хороший вариант, если вы ищете стандартный продукт.

Размер: 41 дюйм на 22 дюйма

Стоимость: 1,68 $ за штуку

Источник: Berger Building Products

www.bergerbuildingproducts.com

Рисунки: Джон Хартман

Чтобы узнать больше о крышах и вентиляции, посмотрите эти видео:

Чтобы увидеть больше фотографий, рисунков и подробностей, нажмите кнопку «Просмотреть PDF» ниже. Нажмите кнопку «Запустить слайд-шоу» ниже, чтобы просмотреть соответствующее слайд-шоу:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Вариант 1: Изоляция под крышей Самый традиционный подход к изоляции крыши - это поместить всю изоляцию под настилом крыши.Этот подход особенно распространен при модернизации, когда существующая крыша находится в хорошем состоянии, но чердак находится в состоянии кондиционирования.

Вариант 2: Изоляция над и под крышей Не во всех домах есть глубокие стропила, позволяющие легко утеплить до желаемых значений R. Точно так же не каждый может позволить себе распылить около 10 дюймов пены с открытыми или закрытыми порами на крышу или уложить полфута жесткой пены на крышу. Альтернативный вариант - утеплить стропильные пролеты менее дорогостоящим утеплителем, таким как стекловолокно или целлюлоза, и контролировать температуру обшивки крыши с помощью жесткого пенопласта снаружи.Такой подход хорошо работает практически при любом монтаже, но особенно на соборных потолках. Этот подход также решает проблемы с тепловым мостом.

Вариант 3. Изоляция над крышей Принимая этот подход, вы, по сути, создаете SIP на месте (см. «Создан для ненастной погоды» в FHB # 221). Три 2-дюйм. слои жесткого утеплителя из полиизо уложены друг на друга, их швы расположены в шахматном порядке и заклеены лентой. Этот подход наиболее популярен на деревянных каркасных конструкциях, на сводчатых потолках или на конструкциях крыш, где вы хотите, чтобы стропила открывались снизу.Установка всей изоляции над настилом крыши помогает устранить тепловые мосты через крышу.

Запустить слайд-шоу

Провисшая, изогнутая или волнистая крыша - проверьте чердак на наличие 6 вещей

Если ваша крыша провисает, волнистая или изгибается, на чердаке есть шесть важных вещей, которые необходимо проверить с точки зрения конструкции. Хотя мы обычно думаем о наших крышах как об одном из основных компонентов нашего дома, который сохраняет нас сухими, нам также нужно думать о них как о ключевом структурном компоненте.Когда мы видим провисание, волнистость или изгиб, мы должны думать, что могут быть проблемы с каркасом или даже с фундаментом, поэтому чердак - хорошее место для начала, когда дело доходит до расследования, есть ли что-то, о чем следует беспокоиться .

При проверке чердака учитываются стропила, фермы, кровельное покрытие, а также воротник и стропила - проверка:

  1. Трещины и повреждения стропил или ферм
  2. Модификации стропил и ферм
  3. Хомуты повреждены или удалены
  4. Стропила повреждены или удалены
  5. Изношенные или сгнившие кровельные покрытия или каркас
  6. Доска коньковая или балка с трещинами или провисанием

Сначала выйдите на улицу и посмотрите на крышу

Инженеры часто совершают небольшую прогулку по дому, глядя на крышу и некоторые другие предметы, прежде чем попасть на чердак.

Они часто начинают с того, что смотрят на крышу с тротуара или обочины, а затем ходят по дому. Они только получают приблизительное представление о том, какие проблемы видны (например, провисание линии гребня, неровности, выпуклость, волнистость, изгиб) и где они наиболее заметны. Это часто подсказывает им, какую часть чердака они хотят проверить в первую очередь.

Внешние стены наклоняются или наклоняются?

Прежде чем идти на чердак, проверьте, не наклоняются ли внешние стены; они отвесные и не наклонены ни внутрь, ни наружу? Проверить это можно двумя простыми и недорогими способами: с помощью уровня длиной три или четыре фута или с помощью отвеса.

  1. Любые параллельные стены, то есть задняя и передняя стенки, наклоненные в противоположном направлении; особенно внешне? Может быть проблема в обрамлении или в фундаменте.
  2. Есть ли параллельные стены, то есть задняя часть передних стен, наклоненных в одном направлении? Может быть проблема с фундаментом.

Наклон стен в одном направлении может указывать на движение фундамента. Примерами могут быть дифференциальное урегулирование или расчет с опрокидыванием. (Подробнее при поселении)

Внутренние предупреждающие знаки о возможных проблемах на чердаке и крыше

Потолки

Провисание потолка может указывать на проблемы с каркасом, некоторые из которых могут быть связаны с крышей.Если нижний шнур одной или нескольких ферм провисает или повреждается, это может отразиться на провисающем потолке или, если крыша перегружена (слишком тяжелая), давление вниз может вызвать провисание. Даже потолочные трещины могут быть вызваны повреждением ферм или давлением вниз.

Двери торчат или косяки выходят за пределы

Двери, расположенные под углом 90 градусов к наклонной стене, которые выступают или имеют неправильную форму, могут указывать на движение конструкции, которое может повлиять на каркас чердака и крышу.

Пятна на потолке или на верхней части стен

Пятна влаги на потолке могут быть признаком протекающей крыши, поэтому было бы целесообразно осмотреть чердак и нижнюю часть крыши рядом с пятнами.

Были ли ураганы повреждения крыши в прошлом?

В прошлом, если крыша была повреждена ураганом из-за сильного ветра или упавшего на нее дерева, она могла быть неправильно отремонтирована или ремонт мог быть неудачным. Если вы покупатель и заметили проблемы с крышей, поинтересуйтесь, была ли крыша повреждена ветром или упавшими деревьями.

Оборудование, необходимое перед входом на чердак

  • Имейте хорошее освещение с вами / фонариком и / или магазинным светом
  • Носите соответствующее защитное снаряжение, например, подходящую маску, защитные очки, перчатки и т. Д.
  • Фотографии - Камера или, возможно, ваш телефон для фотографий

Предупреждения

Будьте осторожны, когда ступаете на чердак, чтобы не провалиться и не повредить гипсокартон. Старайтесь не оказывать давления на воздуховоды HVAC, если вы перелезаете через воздуховоды, а на старых воздуховодах будьте осторожны, чтобы не повредить изоляцию; помните, что в некоторых старых домах канал отопления и кондиционирования воздуха может содержать асбестовый материал или он может быть обернут асбестовым материалом. (Подробнее об асбестовых воздуховодах)

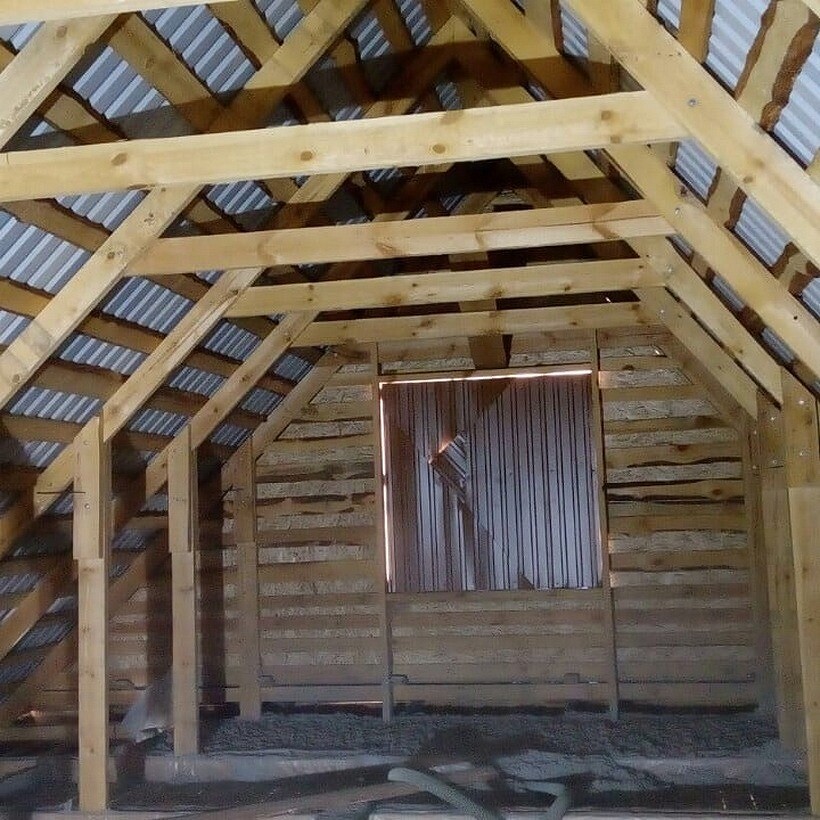

6 вещей, которые нужно проверить на чердаке

1. Проверить стропила и фермы

Одной из наиболее частых причин проблем с кровлей являются проблемы, связанные со стропилами или фермами; поэтому придание им хорошего внешнего вида имеет решающее значение при устранении провисающих, изогнутых или волнистых крыш. У них есть проблемы по разным причинам, включая повреждение от урагана, перегрузку из-за льда и снега, утечки и т. Д.

На чердаке необходимо проверить стропила и фермы на наличие трещин и повреждений.Если при осмотре снаружи или изнутри обнаружены какие-либо предупреждающие знаки, то особенно проверьте участки на чердаке, которые находятся рядом с наблюдаемыми предупреждающими знаками.

Соединительные пластины фермы

Когда ферма подвергается экстремальным нагрузкам или чрезмерно тяжелым нагрузкам, гвоздодер / соединительные пластины могут расшататься или погнуться. Это может ослабить фермы, а некоторые фермы могут даже выйти из строя, поэтому необходимо проверить соединительные пластины. К сожалению, изоляция может покрывать часть из них, поэтому может потребоваться отодвинуть часть изоляции, чтобы увидеть все соединительные пластины.

2. Хомуты

Стяжка воротника представляет собой горизонтальный кусок дерева, часто 1 × 6 или аналогичный кусок пиломатериала, который расположен в верхней 1/3 площади стропильного пролета на двускатной крыше. Он соединяется со стропилами с противоположной стороны от коньковой доски или бруса.

Помогают предотвратить отделение стропил от коньковой доски или балки или их отрыв. Они также помогают предотвратить движение крыши вниз или ее обрушение под весом материала кровельного покрытия (например, черепицы, черепицы и т. Д.).), сильные снеговые нагрузки и несбалансированные нагрузки от ураганов.

Нередки случаи, когда стропильные шпалы треснули, были повреждены, выдергивались или даже иногда отсутствовали. Их следует отремонтировать или заменить, и это обычно очень простая задача.

3. Стропила

Стропильные шпалы на двускатных крышах обычно представляют собой горизонтальные деревянные куски (часто 2 × 4 или 2 × 6), которые помогают удерживать верхние части наружных стен от расширения наружу. Обычно в нижней трети стропил или на верхней плите внешней стены.

Проверить на наличие повреждений стропильные шпалы, а также их соединение с внешними стенами. Если противоположные наружные стены наклонены наружу и имеются стропильные связи: внимательно следите за точками соединения с внешними стенами.

4. Коньковая балка или коньковая доска провисают или повреждены

Крыши могут провисать из-за трещин или повреждений коньковой балки или коньковой доски. Это могло быть вызвано множеством факторов.

  • Если крыша была заменена более тяжелым кровельным материалом, чем была спроектирована исходная крыша; я.Первоначальная крыша была крышей из легкой деревянной черепицы, а новая заменяющая крыша - это крыша из бетонной черепицы, которая весит в 5 или 10 раз больше, чем оригинальная крыша. Тогда балка или крыша могут прогнуться.
  • Когда старая композиционная черепица изнашивается или начинает протекать, новую композиционную кровлю можно укладывать прямо поверх старой композиционной кровли. Теперь крыша в два раза тяжелее и может провисать.
  • Сильный снегопад или ледяной шторм мог сбросить на крышу тяжелый груз снега, больше, чем рассчитана на крышу.

Любое из вышеперечисленного может привести к потускнению гребня, поэтому следует проверить наличие трещин или других повреждений. Другая проблема может заключаться в том, что опоры для коньковой балки повреждены или имеют недостаточный размер, поэтому следует проверить это и все вышеперечисленное.

5. Проверить древесную гниль и порчу

Протечки через крышу - наиболее частый источник влаги на чердаках. Пятна, влажный затхлый запах и сырость - признаки протекающей крыши. Естественно, если вы видите, как садятся ведра или горшки, вы, вероятно, знаете, что это влага.Более старые крыши и крыши с поврежденной черепицей, черепицей и т. Д. Склонны к протеканию. Обычные места утечек включают впадины в крышах, вентиляционные отверстия и зоны высыхания дымохода.

Влага, гниль и плесень ослабляют элементы каркаса, и со временем стропила, фермы, стропильные связи и кровельное покрытие могут разрушиться.

Древесина «Сухая гниль» и «Мокрая гниль» ослабляет элементы каркаса, и из этих двух сухая гниль является худшей; в основном сухая гниль более разрушительна и является наиболее серьезной формой грибковой гнили, но влажная гниль более распространена. (Подробнее о сухой гнили - иногда называемой «строительный рак»)

Если вы легко можете воткнуть отвертку в испорченную древесину, то необходимо как можно скорее заняться ремонтом и восстановлением.

Выявление различий между влажной гнилью и сухой гнилью древесины

Влажная гниль древесины:

  • Древесина может казаться мягкой или пористой
  • Часто на нем растет грибок черного цвета
  • Может иметь влажный затхлый запах

Сухая гниль древесины:

  • Часто коричневатого цвета
  • Может иметь на поверхности беловато-паутинный или ватный нарост.
  • Может иметь грибовидное тело «плодоносящее», возможно с красными пятнами на нем.

Плесень и грибок

Проверить наличие плесени и плесени.При наблюдении обычно возникает проблема с влажностью, а также может быть проблема прочности древесины, приводящая к провисанию, изгибу или волнистости.

6. Повреждения термитами и муравьями-плотниками

Чердаки с термитами или муравьями-плотниками могут сильно повредить деревянные стропила и фермы, а также другие элементы каркаса. Если не обрабатывать пиломатериалы, они становятся слабее и могут провисать или разрушаться, а в крайних случаях даже разрушаться.

Термиты повреждают древесину, поедая целлюлозу, а муравьи-плотники повреждают древесину, сверля в ней отверстия (называемые туннелями) для своих гнезд или галерей.Муравьям-плотникам обычно требуются годы, чтобы нанести значительный ущерб, и вы можете увидеть опилки под их туннелями. Часто эти муравьи появляются в местах с повышенной влажностью, а не в засушливых местах.

Предупреждающие знаки о термитах включают поврежденную древесину, фриз (помет термитов), лежащий под областью, где есть повреждения, и, возможно, маленькие крылья термитов будут лежать в том же месте.

Чердак выкрашен в белый цвет

Если чердак или его часть выкрашены в белый или другой цвет, то на чердаке мог быть пожар.Часто, если на чердаке случился пожар и после того, как подрядчик закончил ремонт, он выкрасит чердак в белый (или другой цвет). Это делается для того, чтобы скрыть остатки запаха дыма от прошлого пожара.

Если вы заметили покраску чердака или запах дыма, поинтересуйтесь, не было ли пожара. (Подробнее о окраске чердаков в белый цвет)

C.L.U.E. Отчеты

Если дом был поврежден ураганом или пожаром и было подано страховое возмещение, то об этом будет сделана запись в C.L.U.E. отчет (Комплексная биржа андеррайтинга убытков). Покупатели жилья часто получают сертификат C.L.U.E. сообщить в процессе покупки дома, чтобы знать, были ли предъявлены какие-либо претензии и для чего они были.

Обнаружение записей о прошлых повреждениях крыши может помочь определить, производился ли ремонт. Если этот ремонт оказался неудачным или был выполнен ненадлежащим образом, новый покупатель или предыдущий владелец могут обратиться за помощью к подрядчику или, возможно, работа может находиться на гарантии.

Крыши нередко имеют ограниченный прогиб, провисание или волнистость с течением времени, однако, если это податливость или будет постепенно ухудшаться, то исправление целесообразно.Если есть проблемы с водой или структурный риск, то исправления следует вносить своевременно.

Все мы знаем, что профилактическое обслуживание - это разумно, но многие домовладельцы никогда не думают о проверке своей крыши или чердаков до тех пор, пока не возникнет очень заметная проблема, часто значительная, поэтому рекомендуется ежегодно проверять свою крышу и чердак.

Дополнительные ресурсы

  • Волнистая или провисшая крыша может быть признаком того, что у дома есть проблемы с фундаментом.

  • Поселок может нанести ущерб дому, но некоторый поселок можно предотвратить или уменьшить.

  • Плесень, как и змеиный лакрим, со временем может разрушить конструктивную прочность здания.

  • Кровельные фермы изогнутся, если на чердаке будут происходить значительные сезонные колебания температуры и влажности, особенно зимой.

  • Можете назвать тип фундамента, который у вас есть?

  • Если в вашем фундаменте есть трещина или трещины, знайте, на что обращать внимание, чтобы определить, большие они или второстепенные.

  • Дом может быть старше ста лет, но оставаться красивым и очаровательным.

  • Если несущая стена удалена, существуют структурные проблемы и риски, о которых домовладельцы и покупатели должны знать.

  • Владельцы домов часто слишком поздно обнаруживают, что их поврежденный фундамент не застрахован.

Нужно ли утеплять чердак или скатную крышу? - Энергид

Перед каждым, кто хочет утеплить неиспользуемый чердак, возникает дилемма: как лучше утеплить? Это должен быть пол или крыша? Правильный ответ зависит от того, что вы планируете делать с чердачным помещением.

Чтобы тратить как можно меньше энергии, вам нужно, чтобы защищаемый объем был как можно меньше. Термин «защищенный объем» относится к той части дома, которую необходимо отапливать.
Чем меньше этот объем, тем больше энергии вы сэкономите.

• Нужно ли отапливать чердак? Если его не нужно нагревать, лучше всего хранить за пределами защищаемого объема. Сделать это можно, утеплив мансардный этаж.
• Планируете ли вы обустроить чердак в будущем? Тогда можно было просто утеплить скатную крышу.
• Но лучшее решение - утеплить как чердачный этаж, так и нижнюю часть крыши. Таким образом вы предотвратите попадание тепла из нижних комнат в верхние чердачные помещения. В то же время зоны под крышей получают повышенный комфорт как зимой, так и летом.

Утепление мансардного этажа

Если вы мало пользуетесь чердаком, отапливать это место бессмысленно. Так что утепление пола чердака - не только лучшее решение, но и самое простое и дешевое.

На практике вы можете выбирать между минеральной ватой или изоляционными плитами.
Если вы решите использовать минеральную вату, такую ​​как стекловата или минеральная вата, вам нужно будет положить влагонепроницаемую мембрану.

Если вы хотите использовать чердак для хранения вещей, лучше всего покрыть изоляцию какой-нибудь доской, например, ориентированно-стружечной плитой (например, панелями SmartPly). Полезно знать: на рынке есть изоляционные плиты с такой отделкой. Если вы хотите использовать минеральную вату, лучше всего уложить ее между балками и каркасом, поддерживающим половицы.Имейте в виду, что такой подход может привести к понижению температуры на чердаке в холодные зимние дни.

Утеплитель скатной кровли

Если ваш чердак часто используется или, возможно, вы планируете его переоборудовать в будущем, вам нужно будет утеплить внутренние поверхности крыши.

Технически правильный подход зависит от ряда факторов: есть ли внутренняя обшивка крыши и общая толщина конструкции крыши. Для правильного подхода потребуется внутренняя обшивка крыши.Это всегда гарантирует, что вода, снег или пыль не попадут в ваш дом. Мы уже объясняли, что влага - враг изоляции.

И снова у вас есть выбор между минеральной ватой и изоляционными плитами. Изоляционные плиты лучше всего подходят под конструкцию крыши, а минеральную вату можно вставить между балками крыши. Материал сжимается, поэтому его легко укладывать, и вероятность появления трещин меньше. Более того, вы теряете меньше места. Не забудьте установить влагонепроницаемую мембрану, если вы используете минеральную вату.

Утепление пола И крыши

Это, безусловно, самое интересное решение, когда планируется использовать чердак. Однако это наиболее трудоемкий и самый дорогой вариант.

Преимущество этого подхода заключается в том, что тепло, которое генерируется и циркулирует в нижних этажах, не теряется через чердак в комнаты выше. Часто комнаты на чердаке - это спальни, и отопление в этих комнатах действительно не нужно.Это, безусловно, верно, когда крыша утеплена. Идея работает и наоборот. В жаркие дни чердак действует как буфер, предотвращая нагрев нижних помещений от верхней крыши.

Где утеплить дом

Если на чердаке достаточно теплоизоляции и надлежащей герметизации, а в доме по-прежнему сквозняк и холодно зимой или слишком тепло летом, скорее всего, вам нужно добавить теплоизоляцию к наружным стенам.Это дороже и обычно требует привлечения подрядчика, но это может окупиться, особенно если вы живете в очень холодном климате. Если вы заменяете наружный сайдинг в своем доме, подумайте о том, чтобы одновременно добавить теплоизоляцию.

В существующем доме рассмотрите возможность использования выдувной изоляции, которая при установке методом плотной упаковки обеспечит значительную герметичность. Его можно добавить к наружным стенам, не нанося особого ущерба законченным участкам вашего дома. Если вы проводите реконструкцию, и полости в ваших стенах будут открытыми, обратите внимание на двухкомпонентную пену или влажную целлюлозную изоляцию.Если полости в ваших стенах не будут открываться, вы можете использовать изоляцию из распыляемой пены. Если вы будете выполнять работу самостоятельно, утеплитель из одеяла (войлок и рулон), хотя и не способен обеспечить герметичность, как плотная упаковка и двухкомпонентная пена для распыления, является доступным вариантом.

В новом доме сначала ознакомьтесь с нашей информацией об утеплении нового дома, которая поможет вам выбрать один из множества типов изоляции, представленных на рынке. Если вы находитесь на этапе проектирования нового дома, подумайте о конструкционных изоляционных панелях, изоляционных бетонных формах и изолированных бетонных блоках.Эти материалы буквально имеют встроенную изоляцию, а дома, построенные с использованием этих продуктов, часто обладают превосходными изоляционными качествами и минимальными тепловыми мостиками.

Если вы строите традиционный дом с каркасом, подумайте об использовании передовых методов каркаса стен. Эти методы улучшают значение R для всей стены за счет уменьшения тепловых мостиков и увеличения площади изолированной стены.

Также рассмотрите возможность использования изоляционной обшивки стен вместо изделий из дерева, так как они обеспечивают превосходное R-значение.Обшивка из пеноматериала:

  • Обеспечивает непрерывный слой изоляции, который уменьшает тепловые мосты через деревянные стойки, экономя энергию и повышая комфорт.

  • Легче разрезать и устанавливать, чем более тяжелые изделия для обшивки.

  • Защищает от конденсата на внутренней стороне стены, сохраняя внутреннюю часть стены более теплой.

  • Обычно стоит меньше, чем фанера или ориентированно-стружечная плита (OSB).

Если вы замените фанеру или OSB обшивкой из пеноматериала, вашим стенам потребуются распорки или другое структурное усиление.

Как обеспечить прохладу на чердаке летом

По мере того, как температура растет и растет, наши печи отключаются, и наши кондиционеры скоро начнут использовать свое первое за год. Достаточно скоро мы будем в разгаре лета, когда солнечные лучи бьют по нашим крышам большую часть дня. Вместе с летом мы, как правило, наблюдаем всплеск потребления электроэнергии, поскольку блок переменного тока будет работать большую часть дня. А с неэффективным чердаком ваш кондиционер может работать сверхурочно.Кроме того, в комнатах, ближайших к чердаку, может быть некомфортно жарко, так как тепло поднимается и может осесть на верхнем этаже вашего дома. Итак, что вы можете сделать, чтобы тепло не проникало на крышу и чердак? Что ж, у нас есть ряд советов, которым вы можете следовать, чтобы обеспечить прохладу на чердаке и на крыше, чтобы вы чувствовали себя комфортно.

Пассивный поток воздуха

Чердаки спроектированы таким образом, чтобы через них проходил воздух. Хотя зимой это может показаться плохой идеей, поскольку холодный воздух может проходить ближе к остальной части вашего дома, вентиляция идеально подходит для летних месяцев, поскольку на чердаке поддерживается умеренная температура.Кроме того, вентиляция чердака гарантирует, что влага не скапливается там, где она может застаиваться, создавая идеальные условия для размножения плесени. Ваш чердак должен быть оборудован вентиляционными отверстиями, которые позволяют воздуху проходить вверх и через пространство. Если у вас нет более старого дома, вполне вероятно, что ваш чердак оборудован комбинацией коньковых вентиляционных отверстий (в верхней части крыши), вентиляционных отверстий на потолке (возле желобов вашей крыши), фронтальных вентиляционных отверстий (на фронтонах, которые закрывают концы крыши). чердак), а также вентиляционные отверстия на крыше или куполе (которые выступают из крыши).В сочетании эти вентиляционные отверстия позволяют воздуху пассивно проходить через чердак, втягивая свежий воздух и отводя горячий воздух, который поглотила ваша крыша. Осмотрите свою крышу, чтобы убедиться, что у вас есть достаточная вентиляция и продуманные вентиляционные отверстия для обеспечения движения воздуха. Вентиляцию можно модернизировать с помощью гидроизоляции (металлической юбки у основания вентиляционного отверстия) на вашей нынешней кровельной системе или ее можно легко установить, пока вы устанавливаете новую крышу.

Установите вентилятор

Если пассивного воздушного потока недостаточно для охлаждения чердака, вы можете установить вентилятор и вентиляционное отверстие, которые помогут удалить горячий воздух из помещения.Вентиляторы относительно недороги и довольно энергоэффективны (поскольку в них используется простой электродвигатель), и вы увидите экономию на счетах за кондиционер, которая компенсирует стоимость вентилятора и его использование электроэнергии. Подумайте об установке вентилятора, если ваша крыша не получает достаточного пассивного воздушного потока, что может быть обычным явлением, если вы окружены близлежащими домами или высокими деревьями.

Изолировать, изолировать, изолировать

Хотя теплоизоляция удерживает теплый воздух зимой, она также не пропускает горячий воздух летом.Убедитесь, что чердак утеплен должным образом, чтобы тепло не проникало в дом. Изоляция особенно полезна для пола на чердаке, поскольку она обеспечивает барьер против горячего воздуха - даже когда чердак теплый, хорошо изолированный чердак будет поддерживать остальную часть вашего дома в прохладе. Если вас беспокоит, что из дома выходит прохладный воздух, вы можете арендовать тепловизор (или нанять инспектора), чтобы осмотреть чердак. Следите за горячими точками внутри вашего дома и направляйтесь на чердак, чтобы увидеть прохладные места - холодные точки указывают на то, что воздух выходит из чердаков вашего дома, поэтому вам нужно добавьте больше изоляции, или вам может потребоваться улучшить стены и потолок в интерьере вашего дома.Если вы размещаете изоляцию на крыше чердака или на стенах чердака, будьте осторожны, чтобы не закрыть вентиляционные отверстия. Опять же, эти вентиляционные отверстия помогают обеспечить пассивный поток воздуха через чердак, а забивание этих вентиляционных отверстий изоляцией приведет к накоплению горячего воздуха на чердаке.

Рассмотрите новую прохладную крышу

Если у вас старая крыша с черной черепицей, то ваша крыша может вызвать скачок температуры, когда ваш дом находится на ярком солнце. Подумайте о том, чтобы установить новую крышу из материала, который помогает отражать солнечные лучи вдали от вашего дома, вместо того, чтобы поглощать лучи в виде тепла.Вы также можете установить термопрокладку под кровельный материал, чтобы улучшить его термостойкость. Если вы устанавливаете новую черепицу, выбирайте черепицу более светлого цвета, а также черепицу с большим количеством гранул, поскольку гранулы действуют как отражающие поверхности. Вы также можете найти черепицу, специально разработанную для уменьшения притока тепла. Кроме того, вы можете приобрести металлическую кровлю, которая естественным образом отражает солнечные лучи. Кроме того, вы можете покрасить металлическую крышу светоотражающей краской, что еще больше снизит приток тепла.

Shade Trees

Хотя вы не хотите сажать деревья слишком близко к дому, большое затененное дерево может отбрасывать тень на вашу крышу, что значительно снижает приток тепла. Подумайте о том, чтобы посадить виды деревьев, которые вырастают на 40 футов или больше, и сажайте эти деревья примерно в 20 футах от вашего дома. Этим летом вы не получите никакого снижения жары, но со временем ваш дом будет защищен от воздействия тепла.

Панели солнечных батарей

Вырабатывайте энергию для своего жилища и защищайте его от воздействия солнечных лучей! Установите солнечные батареи на наиболее незащищенных участках вашего дома, чтобы зарабатывать бесплатную энергию, уменьшая при этом количество тепла, которое может пройти через чердак.Вы заработаете деньги на своих инвестициях за счет производства энергии, а также за счет экономии энергии за счет более низких счетов за кондиционер!

Получите классную крышу из твердого камня

Если ваша крыша превращает ваш дом в сауну, пора обновить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
