Крыша с мансардой — все о мансардной крыше: монтаж своими руками

Дата последнего изменения:

19 апреля 2017

Время на чтение:

11 минут

492

Мансарда в частном доме – это и дополнительная жилплощадь, и респектабельный внешний вид постройки в целом. Даже когда комната, обустроенная под крышей мансарды, не отапливается, а эксплуатируется только в теплый период года, она формирует воздушную подушку, которая задерживает тепло внутри дома.

В этой статье

• Виды мансардных крыш
• Односкатные
• Двускатные
• Ломаные
• Четырехскатные
• Технология строительства мансардной кровли
• Проектирование
• Кровельный пирог
• Конструкция мауэрлата
• Устройство опорной системы для ломаной мансардной кровли
• Монтаж стропильных ног

Виды мансардных крыш

Мансардные кровли, которые используются в частном домостроении, имеют множество вариантов конструкций. Для перекрытия дома с мансардой можно использовать любой тип кровли, за исключением плоской конструкции. Но все остальные можно использовать как в стандартном, так и комбинированном виде.

Односкатные

Самый простой вариант перекрытия мансарды – использование кровли односкатного типа, так как в данном случае нет необходимости организации конька, который при возведении крыш часто вызывает множество проблем.

На стенах разного уровня закрепляется мауэрлат, на который опираются балки. Скос формируется благодаря разности высот противоположных стен здания. Угол ската в данном случае должен примерно составлять 35-45 градусов. Если делать уклон меньше, тогда в зимний период на крыше будут образовываться большие скопления снега. Такая конструкция крыши требует установки дополнительных опор, укрепления несущих балок. В результате существенно уменьшиться площадь мансардного помещения.

Двускатные

Наибольшее распространение в частном домостроении получила крыша для мансарды двускатного типа, которая отличается возможностью использования множества конструктивных вариантов. При относительно небольших затратах на обустройство двускатной крыши, она позволяет сохранять исходную площадь мансардного помещения.

Стандартный проект двускатной крыши реализовать проще всего. Главное — обеспечить необходимую высоту для возможности выделить жилую комнату.

Двускатная мансардная кровля бывает:

• Симметричной конструкции (конек в данном случае размещается по центру здания).
• Асимметричной конструкции (при таком варианте конек смещается относительно середины дома).

Фронтоны получаются прямыми, а мансардное помещение имеет трапециевидную форму (если здание достаточно широкое, то можно его сделать и квадратной формы).

Единственный недостаток применения двускатных крыш – это потеря большого пространства по бокам мансардного помещения. Но выход в данной ситуации есть: можно на этих «гуляющих» площадях обустраивать, к примеру, шкафчики для хранения различных вещей и т. д.

Ломаные

Двускатные крыши, скат которых выполнен из двух частей, находящихся под разным градусом наклона. Такие конструкции дают возможность обустраивать мансарды без необходимости дополнительного удлинения стен, при этом площадь мансардного помещения получается меньше площади жилой комнаты, находящейся под ним, на 15 процентов.

[wpsm_box type=»info» float=»none» text_align=»left»] Недостаток: сложная стропильная система кровельной конструкции.[/wpsm_box]

Четырехскатные

Четырехскатные мансардные кровли уже являются достаточно сложными конструкциями, требующие обязательного предварительного расчета. В данном случае площадь поверхности крыши значительно увеличивается, требуются дополнительные затраты на утепление, а площадь мансардного помещения становится намного меньше, так как она отсекается одновременно с четырех сторон.

Достоинства четырехскатной кровли:

• Повышенная устойчивость к ветровым нагрузкам.
• Возможность выполнения низких свесов, обеспечивая защиту от атмосферных осадков стенам здания.
• Красивые загородные дома, обустроенные кровлей такой конструкции, имеют более привлекательный внешний вид.

Технология строительства мансардной кровли

Проектирование

Прежде чем определиться с конструкцией кровли мансарды, нужно проанализировать состояние фундамента, несущих стен дома, чтобы определить, какую дополнительную нагрузку они способны выдерживать. Если же обустройство мансардной кровли планируется еще только на этапе проектирования дома, тогда это нужно учитывать при расчете фундамента, стен сооружения.

[wpsm_box type=»info» float=»none» text_align=»left»] Проектированию мансардной кровли нужно уделять особое внимание. Погрешности в расчетах стропильной системы просто недопустимы, в эксплуатационный период они способны привести к повреждению не только самой кровельной конструкции, но и несущих стен здания.[/wpsm_box]

Кровельный пирог

Планируя устройство мансардной крыши, на стадии ее проектирования нужно учитывать материалы, необходимые для устройства кровельного пирога, который состоит:

• из гидроизоляции;
• пароизоляции;
• утеплительного слоя;
• а также самого кровельного покрытия.

Использование определенного утеплительного материала сказывается на шаге стропил. Для экономного расходования утеплительного материала стропила стоит монтировать так, чтобы утеплительная плита входила между ними достаточно плотно.

От кровельного материала, выбранного для перекрытия крыши, будет зависеть вариант обрешетки (может быть сплошной, разреженной), шаг в случае использования разреженной обрешетки.

[wpsm_box type=»info» float=»none» text_align=»left»] Также необходимо отметить: возведение мансардной кровли предполагает кроме качественного утепления мансарды еще и обустройство эффективной вентиляционной системы.[/wpsm_box]

Конструкция мауэрлата

Мауэрлат – это основа системы стропил мансардной кровельной конструкции. Для его изготовления подбирается брус (доски) повышенной прочности. При обустройстве двускатной кровли мауэрлат размещается на длинные стены здания. Он дает возможность надежно закреплять стропила снизу, также способствует равномерному разделению нагрузки на основания.

Для крепления досок (бруса) мауэрлата применяются специальные металлические шпильки, которые вмонтированы в монолитную балку из бетона на верхнем участке стены. Также может использоваться отожженная проволока, закрепленная в кладке из кирпича. При закреплении мауэрлата на деревянной стене используются нагели из древесины.
Деревянные доски (брус) мауэрлата требуют надежной гидроизоляции. Для этого используются специальные водоотталкивающие материалы, например, рубероид.

[wpsm_box type=»info» float=»none» text_align=»left»] Мауэрлат (опорные балки) требует надежного закрепления к несущим стенам сооружения, так как его основная задача не допустить смещение кровли в результате сильных порывов ветра.[/wpsm_box]

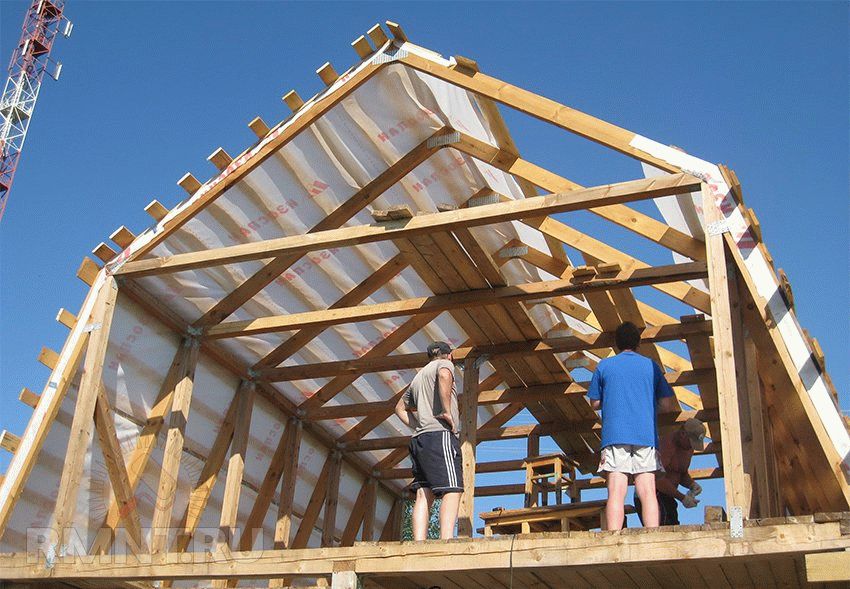

Устройство опорной системы для ломаной мансардной кровли

Формировать каркас для мансардной кровли ломаной конструкции нужно начинать с монтажа опор под стойки, расположенные строго симметрично по отношению оси сооружения. Полученное расстояние между опорами – это ширина обустраиваемой мансарды.

Первоначально на фронтоны монтируются арки П-образной конструкции, каждая из которых включает две опорные стойки, соединенные перемычкой. Стойки изготавливаются из деревянного бруса (важно, чтобы его сечение было больше сечения опорных балок под ним).

Стойки монтируются строго в вертикальном положении по отвесу, скрепляются перемычками, горизонтальность которых также должна выдерживаться. Арка для второго фронтона изготавливается по аналогичным размерам первой. Необходимо обязательно сделать нивелировку конструкции. Между арками П-образной формы строго горизонтально натягивается шнур, в случае необходимости производится демонтаж, подгонка размеров одной из арок.

Остальные арки монтируются по натянутому шнуру, шаг, количество которых зависит напрямую от шага стропил, которые верхней частью закрепляется к определенной стойке. В результате каркасу кровли мансарды придается необходимая прочность. Для крепления арочных стоек к опоре могут использоваться гвозди, шиповые соединительные элементы, металлические скобы.

Для обеспечения вертикальности стоек под воздействием нагрузок в процессе эксплуатации кровельной конструкции, рекомендуется устанавливать дополнительные раскосы. На верхнем участке арки скрепляются перемычками, которые устанавливаются параллельно длинным стенам сооружения.

Монтаж стропильных ног

Строительство мансардной крыши частных домов предусматривает применение двух вариантов стропильных ног. Монтаж верхней стропильной конструкции производится на арочную систему. Монтаж нижних стропил выполняется под достаточно острым углом.

Перед тем, как устанавливать нижние стропильные ноги, мауэрлат необходимо разметить, отмечаются точки месторасположения стропильных ног. Первоначально осуществляется монтаж стропил, располагающихся крайними к фронтону. Подрезать стропильные ноги необходимо так, чтоб их нижний срез опирался в мауэрлат, а верхний срез упирался в стойку под достаточным углом.

Если кровля для мансарды спроектирована со свесами скатов, на нижнем участке стропильной ноги делается вырез, которым она будет упираться в опору. Для крепления стропил можно использовать гвозди. Соединения с мауэрлатом стропильных ног стоит укреплять обожженной проволокой. Устройство остальных нижних стропил осуществляется по аналогичной схеме.

При возведении дома длиной более 8 метров рекомендовано проектировать систему стропил с коньковым брусом. Это даст возможность распределять нагрузку равномерно по всему каркасу. В данном случае стойки монтируются вертикально посередине фронтонов, на них также строго горизонтально устанавливается коньковый брус. Главное — точно рассчитать высоту, на которой обустраивается конек (от этого будет зависеть укол уклона верхних стропил).

Заключительным этапом строительства кровли мансарды является обустройство обрешетки, гидроизоляции, вентиляции, монтаж окна в крыше для мансарды, укладка самого покрытия кровли.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

выбор кровельного материала, какой утеплитель лучше выбрать для зимнего проживания

Желание получить как можно большую жилую площадь на ограниченном по размеру участке оставляет застройщику только одно решение — мансардная крыша. При грамотном подходе к делу такой дом будет пригоден для зимнего проживания без строительства полноценного этажа.

Но утепление кровли такого типа довольно сложный процесс, имеющий множество нюансов. С этими тонкостями стоит разобраться еще до начала строительства.

Особенности, преимущества и недостатки мансардной крыши

Главный плюс мансардного этажа в том, что его можно возвести на уже существующем здании без капитальной переделки стен, при этом минимально нагружая строительные конструкции. Практика показала, что кровля такого класса может быть обустроена на срубе, кирпичном, блочном здании без неприятных последствий, подходит такой вариант даже для каркасного дома. При этом доступны различные виды крыш, что позволяет реализовать интересные дизайнерские решения.

Но, главное все-таки не внешний вид, а функциональность и надежность конструкции, нормальные размеры помещений на этаже, чтобы они стали по-настоящему комфортны для человека. Среди обязательных требований выделяют:

• Форма крыш должна обеспечить минимальную высоту жилого помещения в 2,2 метра.
• Предъявляются более жесткие требования к утеплению, пароизоляции мансардной крыши.
• Стропильная система должна выдерживать характерные для региона ветровые и снеговые нагрузки.

Среди преимуществ разных видов мансардных крыш обычно отмечают:

• По сравнению с возведением полноценного этажа стоимость существенно ниже.
• Возможность оборудовать дополнительные бытовые и хозяйственные помещения в «мертвых зонах».
• Грамотное утепление мансардных крыш частного дома позволяет на 10–15% сократить теплопотери через кровлю.
• Возможность организации естественного освещения за счет установки мансардных окон меньших размеров.

Но крыша мансардного типа имеет и ряд объективных недостатков:

• Специфика конструкции требует применения более качественных гидро- и пароизоляции, утеплителей для мансардной крыши, поэтому покупать дешевые материалы нецелесообразно.
• В зимний сезон потребуется регулярная очистка окон от снега, особенно если они установлены на скатах с небольшим уклоном.
• На кровлю такого класса больше воздействует ветровая нагрузка, что ставит жесткие требования к прочности всех конструкций.

Но возможность получения дополнительных жилых квадратных метров преобладает над всеми возможными минусами.

Обращаем внимание! Чтобы избежать проблем с промерзанием помещения, появлением конденсата, на этапе проектирования следует продумать не только утепление, но и систему вентиляции мансардной крыши и подкровельного пространства.

Виды мансардных крыш — особенности проектирования, преимущества

Не так давно для частных домов применялась исключительно ломаная форма крыши. Этот вариант и сейчас можно назвать одним из самых популярных. Но существуют и другие интересные решения, которые можно реализовать:

Односкатные

Довольно интересное решение, которое можно реализовать с минимальными затратами на утепление крыши под мансарду.

Роль основных ограждающих конструкций в этом случае все равно играют стены.

Смотрится такая мансарда оригинально, но есть и минус — чтобы получить помещение нормальной высоты потребуется существенно увеличить переднюю стену, без этого не удастся сформировать оптимальный уклон ската.

Двухскатные

Этот вариант можно считать наиболее простым. Ведь даже обычную кровлю с большим уклоном скатов можно переоборудовать.

Достаточно врезать простые или кровельные окна, выполнить утепление крыши мансарды и все. Единственное условие — ширина дома должна быть не менее 6 метров, иначе результат не будет удобным.

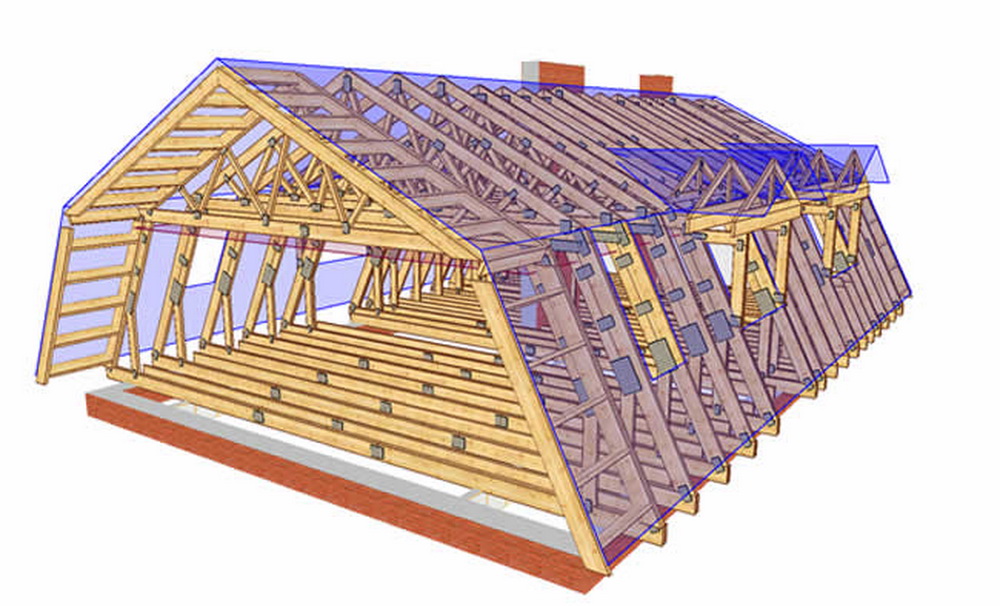

Ломаные

Этот вариант наиболее распространен. Представляет собой двухскатную крышу, у которой нижняя часть скатов имеет отличающийся от верхней уклон.

По форме стропильная ферма напоминает пятиугольник.

Такая кровля крыши под мансарду позволяет наиболее рационально использовать простор чердачного помещения.

Основной плюс

— минимум «мертвых зон».

Вальмовые

Представляют собой четырехскатные крыши, у которых нет фронтонов. Тоже неплохой вариант, но освещение придется организовывать только за счет мансардных окон, а качественная теплоизоляция потребует увеличенного расхода материалов.

Существует и компромиссный вариант — полувальма, у которой часть торцевых скатов заменена небольшими фронтонами, в которые врезаны простые окна.

Такой вариант считается более практичным.

Шатровые крыши

Разновидность вальмовых, но у них все скаты имеют форму равнобедренного треугольника.

Не считается лучшим решением.

Утепление мансарды такого типа потребует еще большего количества материалов, а процент использованной площади получится невысоким.

Подходит для зданий с квадратным периметром.

Обращаем внимание! Прежде чем выбрать какую крышу делать, оцените особенности его дома, выполните расчет утеплителя, пленок, пиломатериалов. И только потом принимайте решение. Внешний вид, конечно же, играет роль, но не стоит его ставить во главу угла.

Можно ли сделать мансардную крышу с балконом

Да, ответ может быть только положительным, причем есть варианты даже для четырехскатных крыш. Выбор решения зависит от особенностей скатов, прочности и несущей способности стеновых конструкций. Приведем только лишь несколько возможных варианта:

• Вальмовую кровлю из металлочерепицы или других покрытий можно облагородить встроенным балконом, который практически не выступает за плоскость ската. В получившийся проем вставляют балконный блок и выполняют качественную гидроизоляцию пола. Да и утеплять придется тщательней.
• Если прочность стеновых конструкций позволяет, на мансардном этаже выпускают опорные балки, на которых и монтируется балкон. Длина вылета ограничена только сечением и несущей способностью самих балок. Учитывая то, что балкон расположен со стороны фронтона, думать, чем лучше утеплить мансардную крышу, в этом случае не придется. Все делается стандартно.
• Еще один классический вариант — балкон на опорных столбах. В этом случае дополнительные балки не потребуются, а столбами можно красиво обрамить, например, входную группу.

Как видите, вопрос вполне решаем.

Но обращаем внимание — при обустройстве балконов особое внимание необходимо уделять расчету по прочности и несущей способности опорных балок, столбов.

Выбор изоляционных пленок и утеплителя

Пожалуй, это один из основных этапов проектирования.

Если со стропильной системой все понятно, используются стандартные элементы и технология крепления. То решая, как утеплить мансардную крышу, нельзя допускать ошибок.

Пароизоляция

Мембранная пленка, которая обеспечивает защиту утеплителя для мансардной крыши от влажного теплого воздуха, поступающего из помещения.

Лучший выбор — пленка с минимальной паропроницаемостью, которую не стоит искать среди откровенно дешевых материалов.

Мембрана работает только в одну сторону, поэтому важно ее закрепить правильной стороной внутрь помещения. Если не следовать инструкциям производителя, то утеплитель намокает и теряет свои теплоизоляционные свойства.

Если делать теплоизоляцию мансардной крыши изнутри, то пароизоляция крепится в последнюю очередь и закрывается гипсокартоном или другими отделочными материалами. При утеплении мансарды снаружи эта пленка крепится по нижней части стропил в первую очередь и на нее укладывается несколько слоев минеральной ваты или другого теплоизолирующего материала.

Гидроизоляция

Гидроизоляцию монтируют поверх стропил под контробрешетку. Ее основная задача — обеспечить защиту кровельный пирог от конденсата и осадков, которые могут появится в результате нарушения герметичности кровельного покрытия.

Представляет собой мембранную пленку повышенной прочности. Выбирая, какая из имеющихся в продаже пленок больше подойдет, отдавайте предпочтение материалам с более высокой плотностью.

Обращаем внимание! Если будет укладываться мягкая кровля или ондулин при небольших уклонах ската, помимо этого слоя гидроизоляции потребуется еще один ковер, который монтируется поверх сплошной обрешетки.

Утеплитель

Теперь перейдем к основному вопросу — какой утеплитель лучше для мансардной крыши? Производители предлагают большой выбор материалов этого класса. Лучше всего пользоваться утеплителем с минимальным коэффициентом теплопроводности. По этим показателям приблизительно равны следующие материалы:

• Защищать от потери тепла крышу дома изнутри можно плотным пенополистиролом, его будет гораздо проще закрепить. Дополнительно стыки между отдельными листами можно герметизировать монтажной пеной. Такой вариант будет гарантировать минимум утечек тепла. Обращаем внимание! Если в доме есть грызуны, утеплять мансардную крышу пенопластом нежелательно, он пришелся им по вкусу.

• В материалы для утепления мансардной крыши входит и стекловата, а также ее современные варианты. Она продается в рулонах, режется на куски необходимой ширины и укладывается враспор между стропилами. Обращаем внимание! Стекловату не стоит использовать на крутых скатах, он со временем может съехать вниз под собственным весом.

• Чаще всего кровли мансардных домов утепляют базальтовой или минватой. Материал имеет высокую плотность, отличные теплоизоляционные характеристики, со временем практически не теряет своих свойств. С такой ватой удобно работать как изнутри, так и снаружи кровли. Обращаем внимание! Слои утеплителя, независимо от того, какой был выбран, необходимо укладывать в шахматном порядке, перекрывая стыки нижнего ряда.

Устройство окон в мансарде

При обустройстве кровель этого типа применяют два основных типа окон — стандартные, устанавливаемые в проемы по фасадам, и специальные мансардные, врезаемые непосредственно в крышу.

С установкой обычных окон проблем не возникает, главное — заказать светопрозрачную конструкцию требуемого размера.

Несколько иная ситуация с мансардными окнами. Их необходимо монтировать в строгом соответствии с инструкцией производителя, в противном случае добиться герметичности не удастся, и крыша будет течь именно в зоне оконных проемов.

Дополнительно рекомендуется утеплить откосы пеноплексом или другим однотипным материалом. Это поможет снизить теплопотери через оконный проем.

На какие сооружения рекомендуется мансардная крыша

Особых ограничений по этому поводу нет. Единственное, что следует учитывать — не стоит делать мансарду на зданиях, ширина которых не дотягивает до 6 метров, сделать полноценное помещение в таких условиях не выйдет.

Широкое применение мансарды получили именно на одноэтажных жилых домах частной постройки. Но они используются и в малоэтажном строительстве промышленных масштабов, например, при возведении таун-хаусов.

Отдельная сфера применения такого решения — хозяйственные бытовые постройки, бани, гостевые дома. Именно для таких небольших построек важны лишние квадратные метры, для которых всего лишь нужно сделать правильную крышу.

Выбор кровельного материала мансардной крыши

Учитывая то, что скаты могут мансарды могут иметь различны уклон, в том числе и значительный, при выборе кровельных покрытий следует учитывать не только минимальные, но максимальные углы, при которых разрешена укладка материала.

Среди наиболее востребованных покрытий выделяют:

Металлочерепица

Сделана из стального оцинкованного листа с декоративно-защитным полимерным покрытием. Стоимость зависит от толщины металла и типа полимера.

Самый дешевый — полиэстер.

Дорогой, который прослужит существенно дольше, это Пурал.

Допускается монтаж при уклонах от 14 градусов, максимального предела не имеет. В целом, хорошее покрытие, устойчивое к осадкам, ультрафиолету, ржавчине.

Но отличается повышенной шумностью. Правда, для утепленной мансарды этот недостаток не имеет значения.

Мягкая кровля или гибкая черепица

Материал, который более предпочтителен на скатах с большим уклоном. Шероховатое покрытие при небольших углах не дает скатываться снегу.

Отличный по внешнему виду и стоимости материал на битумной основе.

Легко укладывается, главный плюс — при монтаже практически нет отходов. Кроме того, мягкая кровля поглощает шум любого по силе дождя.

Из минусов выделим — необходимость в обустройстве сплошной обрешетки и низкую скорость монтажа.

Композитная черепица

Применяется при уклонах более 15 градусов без максимального предела. По своей сути является модернизированным вариантом обычной металлочерепицы, она разрезана на более мелкие фрагменты.

Стоит отметить, что благодаря новому защитно-декоративному покрытию композитная черепица значительно меньше шумит.

Среди недостатков обычно упоминают высокую стоимость материала. Но учитывая то, что при укладке остается мало отходов, такая покупка вполне целесообразна.

Профнастил

В зависимости от покрытия способен прослужить до 30-50 лет. Укладывается на скаты с минимальным уклоном 10 градусов, верхнего ограничения нет.

По сути, представляет собой ту же металлочерепицу, только с другим профилем поверхности. Обладает теми же плюсами и минусами.

Стоит этот материал дешевле и монтировать его проще.

Ондулин

Материал из прессованных волокон целлюлозы, пропитанных битумом. Обладает наименьшим показателем по минимальному углу ската, он составляет всего 6 градусов.

Легко поддается резке, довольно быстро монтируется, правда, при малых уклонах требует обустройства сплошной обрешетки.

Выпускают в различном цветовом исполнении, но свой цвет долго не держит.

Среди других недостатков отмечают — невысокий порог возгорания (всего 110 градусов), склонен к деформации под воздействием высоких температур воздуха и солнечными лучами, отличается невысокой морозостойкостью.

Как вариант для мансарды подойдет, только исходя из доступной стоимости.

Фальцевая кровля

Может быть использована при уклонах от 14 градусов. Отличается невысоким удельным весом, который зависит от толщины металла и обычно не превышает 7 кг на квадрат.

Укладывается картами, которые соединяются между собой замками-фальцами. Изготавливается из простой и оцинкованной стали, алюминия, меди. В последнее время применение резко ограничено в связи с появлением материалов нового поколения.

Среди недостатков отмечают невысокую стойкость к ударам из-за небольшой толщины. Но смотрится такая кровля отлично, особенно медный вариант. Правда цена материала высока.

Обращаем внимание! Для любого кровельного материала важно соблюдение технологии монтажа. Любое нарушение приводит к появлению протечек. Исходя из этого, гораздо проще работать с листовыми материалами типа металлочерепицы или профлиста. При длине скатов до 6-8 метров возможен монтаж одним листом, что позволяет избавиться от значительно числа стыков.

При проектировании мансардных крыш необходимо учитывать особенности всех материалов. Учитывайте то, что подходить к выбору также стоит комплексно, ведь характеристики кровельных покрытий и утеплителя влияют на требуемое сечение пиломатериалов для стропильной системы. Лучше, если разработкой проекта таких кровель будет заниматься знающий специалист.

Почему правильная вентиляция чердака важна для вашего дома

Перейти к основному содержанию

Продукция

Дизайн

Гарантия

Подрядчики

Назад

Планирование вашей крыши

Кровля своими руками 101Постройте свою крышуКак рассчитать вентиляциюКак повысить привлекательность бордюра с помощью черепицы серии ColorDuration®

Повреждение крыши

Повреждения от ураганаКак обнаружить протечку в крышеПризнаки повреждения крышиПризнаки того, что вам нужна новая крышаЛедовая запруда

Наем подрядчика

Выбор подрядчикаКонтрольный список подрядчиковФинансирование вашей крышиRe-Roof 101: чего ожидать

Кровельный блог

Просмотреть все статьиПостройте свою крышу

Назад

Опоясывающий лишай

Просмотреть всю черепицу Duration® Series Черепица Oakridge®

Вдохновитесь

Попробуйте новую крышуПлиты в стиле гонта Постройте свою крышу 2023 Черепица Цвет годаДизайн и вдохновение

Начало работы

Финансирование вашей крышиНайти подрядчика

Составные части Исследуйте компоненты

Бедренная и коньковая черепица Стартовая черепица Изделия с малым уклоном Ледяной и водяной барьерСинтетическая подложкаПриточная вентиляцияВытяжная вентиляцияTitanium® и RhinoRoof®

Расширенные возможности

SureNail® TechnologyNailing Zone PerformanceStreakGuard™ Algae ProtectionCOOL Energy Performance

Кровельная система

Анатомия крыши

Кровельная система Total Protection®

Total Protection — это больше, чем галька.

Спина

Информация о гарантии

Обзор гарантииЧасто задаваемые вопросыГарантийные документы

Управление гарантией

Регистрация гарантииПередача гарантииПодать заявку

Назад

Для домовладельцев

Найти подрядчикаВыбор правильного подрядчикаПостроить свою крышу

Для профессионалов

OCConnectProSell RegistrationВиджеты веб-сайтаСобытия для подрядчиковБиблиотека документовГде купитьКалькулятор вентиляцииПроизводительность зоны приклеиванияПрисоединяйтесь к нашей программе вознагражденийИнструменты для подрядчиков при COVID-19

Сеть подрядчиков

Сеть подрядчиков по кровельным работам Owens Corning вознаграждает подрядчиков за предоставление домовладельцам положительного опыта использования нашей продукции.

Подробнее

Назад

Для домовладельцев

Об Owens CorningУстойчивое развитие

Кровельные программы

Переработка гонта

Обещание нашего бренда

Покупая кровельную черепицу Owens Corning, вы можете быть уверены, что наша приверженность качеству имеет первостепенное значение.

Подробнее

Owens Corning Roofing на телевидении

Owens Corning гордится тем, что поддерживает дистрибуцию SRS 2021 года в Лас-Вегасе Bowl

Как улучшить вентиляцию чердака и крыши (сделай сам)

Обновлено: 12 июня 2019 г.

Хорошая вентиляция чердака и крыши снижает расходы на охлаждение, продлевает срок службы гонта и уменьшает зимние наледи.

Следующий проект›

Семейный мастер на все руки

Надлежащая вентиляция крыши снижает расходы на охлаждение, продлевает срок службы черепицы и предотвращает гниение крыши и образование наледи зимой. И крышные, и потолочные вентиляционные отверстия легко монтируются всего за несколько часов. Кровельные и чердачные форточки защитят ваш дом от дорогостоящего ремонта в будущем. Эта статья поможет вам определить, правильно ли вентилируется ваш чердак, и покажет, как установить дополнительные вентиляционные отверстия, если они вам нужны.

Эксперты DIY журнала The Family Handyman Magazine

Время

A ATTMEADAIT

Стоимость

Меньше $

, как это нужно, чтобы определить, как это нужно, чтобы определить, как это нужно, чтобы определить, как это нужно, чтобы определить, как это. Это снижает затраты на охлаждение и продлевает срок службы черепицы. Зимой теплый влажный воздух просачивается на чердак из жилого помещения внизу. Хорошая вентиляция позволяет отводить тепло и влагу. Это сохранит ваш чердак сухим и уменьшит образование наледи. Вот четыре признака невентилируемого или недовентилируемого чердака:

1. Посмотрите на свои карнизы и крышу. Если вы не видите чердачных вентиляционных отверстий на крыше или в карнизах, вам нужно добавить их. Ваши вентиляционные отверстия на крыше могут выглядеть совсем не так, как показано в этой статье. На вашей крыше может быть коньковый вентиляционный канал, представляющий собой низкопрофильный непрерывный вентиляционный канал, проходящий вдоль вершины крыши. Или у него могут быть фронтонные вентиляционные отверстия, которые представляют собой жалюзийные отверстия в верхней части фронтонов.
2. Прикоснитесь к потолку в теплый солнечный день. Горячий потолок говорит вам, что чердак действует как солнечная печь, увеличивая ваши счета за охлаждение и готовя черепицу.
3. Толстые гребни льда на карнизах зимой — признак плохой вентиляции чердака. Теплый воздух, выходящий из нижних помещений, попадает на чердак. Снег тает, и вода снова замерзает на холодных карнизах, создавая ледяные заторы.
4. Теплый воздух, выходящий из жилых помещений, также содержит влагу, которая конденсируется на стропилах или обшивке крыши. Возьмите фонарик и осмотрите свой чердак зимой. Если вы видите сырость или мороз, вам нужна лучшая вентиляция крыши и несколько вентиляционных отверстий на чердаке.

Для достижения наилучших результатов разместите кровельную вентиляцию рядом с козырьком крыши, а потолочные вентиляционные отверстия на карнизах. Воздух поступает через вентиляционные отверстия в потолке и выходит через вентиляционные отверстия в крыше. Вентиляционные отверстия бывают разных стилей. Мы выбрали прямоугольные кровельные вентиляционные отверстия с капюшоном и прямоугольные потолочные вентиляционные отверстия, потому что их легко установить. Все, что вам нужно, чтобы начать проект по установке крышных вентиляторов, доступно в домашних центрах. Помимо вентиляционных отверстий, вам понадобится горсть кровельных гвоздей 1-1/4 дюйма, 1/2 дюйма. шурупы из оцинкованного листового металла для вентиляционных отверстий в потолке, лезвия канцелярских ножей, пылезащитную маску и один тюбик кровельного клея на каждые три вентиляционных отверстия. Вы будете вырезать отверстия для вентиляционных отверстий с помощью лобзика или сабельной пилы. Рассчитывайте потратить на этот проект целый день. Прохладный день лучше всего. В жаркий день на чердаке может быть опасно жарко. Тепло также делает черепицу легко повреждаемой.

Сколько вентиляционных отверстий вам нужно? Сначала определите площадь чердака, умножив длину на ширину. 30 х 40 футов. чердак, например, имеет площадь 1200 кв. футов. Затем стремитесь к 1 кв. футу (144 кв. дюйма) вентиляционного отверстия на 150 кв. футов чердака. Строительные нормы и правила позволяют уменьшить это вдвое при некоторых условиях, но обычно лучше вентиляция крыши. Открытая площадь вентиляционного отверстия иногда указывается на крышном вентиляционном отверстии как NFVA (чистая свободная площадь вентиляционного отверстия). Если нет, измерьте размер самостоятельно. Вентиляционные отверстия на крыше обеспечивают примерно половину площади вентиляционных отверстий, а вентиляционные отверстия на потолке — другую половину.

Установка вентиляционных отверстий на крыше

Фото 1. Отметьте места расположения вентиляционных отверстий на чердачной крыше

Центрируйте гвозди между стропилами на расстоянии 18 дюймов от вершины крыши. Вбейте гвозди сквозь обшивку и черепицу, чтобы отметить места вентиляционных отверстий на крыше.

Фото 2: Разрежьте черепицу для вентиляционных отверстий на крыше

Разрежьте черепицу канцелярским ножом. Сделайте область выреза на 1/2 дюйма больше, чем вентиляционное отверстие. Мел обеспечивает легко видимую линию разреза.

Фото 3: Вырежьте отверстие для вентиляционных отверстий в крыше

Вырежьте отверстие в обшивке крыши лобзиком или сабельной пилой. Просверлите начальное отверстие, чтобы вы могли вставить лезвие, чтобы начать резать.

Фото 4: Удалите все препятствия

Вставьте монтировку между черепицей и отделите самоклеящийся клей. Затем удалите все гвозди, которые мешают вентиляционному отверстию соскользнуть на место.

Фото 5. Установка вентиляционного отверстия

Установите вентиляционное отверстие на место. Прибейте нижний край кровельными гвоздями.

Фото 6. Установка крышки вентиляционного отверстия на чердаке

Нанесите кровельный цемент там, где черепица встречается с вентиляционным отверстием. Добавьте каплю цемента, чтобы прикрепить черепицу к основанию крышки вентиляционного отверстия чердака.

Для добавления вентиляционных отверстий на чердаке достаточно просто вырезать отверстия и установить вентиляционные отверстия. На фото 1-6 показано, как это делается. Но прежде чем вырезать какие-либо отверстия, спланируйте расположение вентиляционных отверстий на чердаке.

Отметьте места вентиляционных отверстий на чердаке, где видны стропила, и не размещайте вентиляционные отверстия над ними. Разместите все вентиляционные отверстия на одной стороне крыши. Если козырек вашей крыши проходит параллельно улице, поместите их с обратной стороны, где они будут менее заметны. Равномерно разместите чердачные вентиляционные отверстия и отметьте места, вбивая гвозди в черепицу (Фото 1). Надевайте пылезащитную маску во время работы на чердаке и кладите доски или фанеру на стропила, чтобы не наступить на потолок из гипсокартона внизу.

Следуйте фотографиям 1–6, чтобы ознакомиться с простыми инструкциями.

Как установить вентиляционные отверстия в потолке

Фото 7: Вырежьте вентиляционные отверстия в потолке

Вырежьте отверстия для вентиляционных отверстий в потолке лобзиком. Сделайте размеры отверстия на 1 дюйм меньше, чем длина и ширина вентиляционного отверстия.

Фото 8: Установка вентиляционных отверстий

Прикрутите вентиляционные отверстия на место так, чтобы ребра были направлены в сторону дома. Загрунтуйте и покрасьте вентиляционные отверстия в тон софита, но не забивайте внутреннюю сетку краской.

Фото 9: Установите перегородки

Прикрепите перегородки скобами к промежуткам между стропилами, чтобы воздух, поступающий через вентиляционные отверстия, проходил мимо изоляции.

Запланируйте размещение равного количества вентиляционных отверстий с обеих сторон дома, равномерно расположенных вдоль потолков. Ищите гвозди и швы в софите, которые указывают на расположение каркаса, и избегайте размещения вентиляционных отверстий над каркасом. Чтобы отметить линии разреза на софите, сделайте картонный шаблон, который на 1 дюйм меньше вентиляционного отверстия. Если в вашем доме нет софитов, одним из решений является установка вентиляционных отверстий возле нижнего края крыши. Чтобы найти более привлекательные решения, позвоните поставщику кровельных материалов (поищите в Интернете «Кровельные материалы»).

Если ваш чердак хорошо утеплен, изоляция может закупоривать промежутки между стропилами прямо над наружными стенами. Это означает, что воздух не может поступать из вентиляционных отверстий софита в вентиляционные отверстия крыши. Решение состоит в том, чтобы добавить перегородки, которые позволяют воздуху проходить мимо изоляции (Фото 9). Перегородки доступны в домашних центрах. Их установка может оказаться неприятным занятием в темном, тесном, пыльном помещении. В старом доме вы также можете найти деревянную блокировку между стропилами, которую необходимо вырезать, поддеть или высверлить, чтобы открыть проход для воздуха.

ОСТОРОЖНО!

• Купите домкраты (7 долларов за штуку). Эти металлические скобы поддерживают планку, которая не дает вам и вашим инструментам соскользнуть с крыши.
• Аренда индивидуальной страховочной системы (PFAS). Возможно, вам придется обзвонить несколько пунктов проката, чтобы найти один.
• Носите обувь с мягкой подошвой для лучшего сцепления.
• Убирайте опилки и мусор, чтобы предотвратить скольжение и спотыкание.
• Мокрая черепица скользкая. Держитесь подальше от них, пока они не высохнут.

Необходимые инструменты для этого проекта установки вентиляционных отверстий на крыше

Подготовьте необходимые инструменты для этого проекта чердачных вентиляционных отверстий своими руками, прежде чем приступить к работе, — вы сэкономите время и нервы.
