Как строить крышу 2х скатную: как правильно сделать двускатную крышу с фронтонами, как собрать без мауэрлата

Содержание

как правильно сделать двускатную крышу с фронтонами, как собрать без мауэрлата

Содержание:

Конструктивные особенности двухскатной кровли
Чем отличаются наслонная и висячая стропильные системы
Процесс монтажа двускатной крыши своими руками
Подготовительный этап
Монтаж мауэрлата
Устройство висячей стропильной системы
Способы фиксации висячих стропил на мауэрлате
Как установить наслонные стропила
Как правильно сделать обрешетку

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.


Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость.

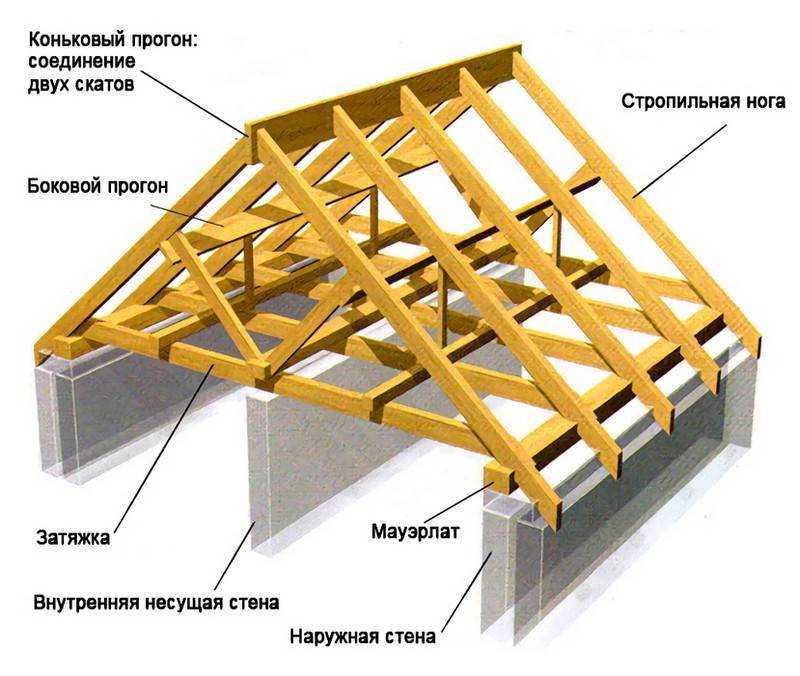

В его составе имеются следующие элементы:

  • Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
  • Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
  • Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
  • Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
  • Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
  • Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
  • Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.


Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.


Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

  • Подготовительный этап.
  • Фиксация мауэрлата.
  • Сборка ферм.
  • Установка ферм на перекрытия.
  • Устройство конька.
  • Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

  • Молоток и ножовка.
  • Угольник и уровень.
  • Крепежные элементы.
  • Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

  • При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
  • Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
  • В балках высверливают отверстия в соответствии с расположением шпилек.
  • Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.
  • На шпильках закручивают гайки, прижимая мауэрлат. Читайте также: «Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления».


Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле.

Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться. В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши.

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.


Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса.

Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

  • На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
  • Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
  • При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

  • Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
  • Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
  • На лежень выставляют стойки из брусьев сечением 10*10 см.
  • Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.
  • Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.


Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками двухскатную крышу с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Также рекомендуем посетить:

  • Правильная крыша
  • Утепление мансарды
  • Крыша из ондулина
  • Монтаж крыши
  • Плоская крыша
  • Установка крыши
  • Мансардная крыша
  • Стропильная система
  • Крыша из шифера
  • Труба на крыше
  • Односкатная крыша
  • Устройство крыши
  • Вальмовая крыша
  • Крыша дома
  • Крыша гаража
  • Четырехскатная крыша
  • Ломаная крыша
  • Как сделать крышу
  • Ремонт крыши
  • Кровля крыши
  • Проект крыши
  • Течет крыша
  • Крыша дома своими руками
  • Утепление крыши
  • Профнастил для крыши
  • Угол крыши
  • Гидроизоляция крыши
  • Система крыши
  • Крыша бани
  • Снегозадержатели на крышу
  • Конек крыши
  • Чем покрыть крышу
  • Крыша из металлочерепицы
  • Снег на крыше
  • Красивая крыша

Как построить двухскатную крышу | Главная Руководства

Автор Danielle Smyth Обновлено 23 февраля 2022 г.

При строительстве двускатной крыши или ендовы с двумя разными углами ската во многих случаях необходимо соединение двух крыш с разными углами ската. Сложный процесс, строительство двухскатной крыши требует точных измерений, математических и столярных навыков. Это выходит за рамки проекта «сделай сам», и его лучше доверить профессионалам.

Что такое двухскатная крыша?

Согласно MyRooff, двухскатная крыша представляет собой двускатную крышу с двумя наклонными сторонами, которые сходятся наверху, образуя центральный конек. Каждая сторона простирается достаточно далеко, чтобы покрыть всю конструкцию. Конек — это самая высокая точка на крыше, и вы можете услышать, как профессионалы иногда называют его вершиной.

При оценке или строительстве двухскатной крыши необходимо понимать несколько кровельных терминов: скат и ендова. DCI Products объясняет, что шаг относится к уклону крыши и измеряется тем, насколько крыша поднимается на каждые 12 дюймов в глубину. Когда две плоскости крыши соединяются, они образуют букву «V», называемую долиной крыши, которая действует как водосток с крыши. Иногда при строительстве крыши подрядчики сталкиваются с такими ситуациями, как двускатная крыша или ендова с двумя разными углами наклона, и им необходимо определить способ соединения двух крыш с разными углами наклона.

Строительство фронтона: соединение двух крыш с разным уклоном

Подрядчики используют несколько методов, чтобы определить, как обрамлять крыши с разным уклоном. Согласно журналу Light Construction, один из этих методов, называемый методом Зеппа, основан на использовании каркасного угольника для создания чертежей в масштабе для определения соответствующих углов и разрезов.

Первым шагом является создание чертежа всей крыши в масштабе. После того, как вы закончите диаграмму, шаг каждой плоскости крыши определяется по формуле: 12 дюймов / (общая длина x общая высота). Затем подрядчики должны определить, как сохранить равный выступ при выравнивании фасции. Согласно Westfall Roofing, фасция — это отделочный край, который соединяет кровлю со стропилами, фермами и водосточными желобами, и он виден под навесом.

При выравнивании фасции компоновка крыши должна начинаться внутри верхнего края фасции, а не наружных стен. Стеновая пластина затем строится под вторичной крышей и должна равняться разнице между подъемом обоих скатов крыши.

Изготовление вальмового стропила

Перед установкой вы начинаете с разметки вальмового стропила, чтобы определить угол и размер частей, необходимых для создания фронтона, соединяющего две крыши с разным уклоном. Несколько стропил временно поддерживают коньки, пока вы обрезаете вальмовое стропило по размеру. На диаграмме определяются угол бедра и единичный шаг бедра, чтобы определить, какие надрезы делать. Затем вы снимаете мерки и определяете углы для тазобедренного хвоста, птичьего рта, вырезов пятки и седалища, а также соединения бедра и хребта.

Верхний край должен быть загнут или скошен, чтобы вальма соответствовала разным углам наклона плоскостей крыши. Эта подложка или скос выполняется путем определения подложки для каждой плоскости крыши с использованием квадрата каркаса и повторения для каждой стороны вальмы, обращенной к вторичной крыше. Прежде чем прибить вальмовое стропило, разложите нарожники, чтобы проверить их положение. Затем раскладываются стропила ендовы для проверки длины, угла и положения. Затем все детали прибиваются на место.

Ссылки

  • MyRooff: Что такое двухскатная крыша
  • Продукция DCI: Что означает уклон крыши?
  • Journal of Light Construction: Соединение крыш с разным уклоном
  • Westfall Roofing: Как осмотреть и заменить лицевую панель на крыше

Советы

  • Обратитесь в местный строительный департамент, чтобы определить, необходимо ли разрешение на строительство.
  • Ознакомьтесь с местными строительными нормами и правилами, чтобы убедиться, что все материалы и размеры соответствуют минимальным стандартам.

Биография писателя

Даниэль Смит — писатель и специалист по контент-маркетингу из северной части штата Нью-Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным контент-маркетинговым агентством Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов из различных смежных отраслей. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

Строительство скатной крыши — Roofing Superstore Help & Advice

Скатная крыша является одной из самых популярных форм доступных крыш. Хотя поначалу строительство скатной крыши может быть относительно сложной задачей, конечный результат всегда стоит того. Но каковы преимущества выбора скатной крыши и как построить скатную крышу? Читайте дальше, чтобы узнать все, что вам нужно знать о скатных крышах.

В Roofing Superstore есть все необходимое для создания идеальной скатной крыши. От деревянных реек и подложки до черепицы, шифера и многого другого — просто просмотрите наш веб-сайт, чтобы узнать, что вам нужно. Если у вас возникли проблемы с поиском продукта или вам нужен совет, не стесняйтесь звонить нашей команде экспертов по телефону 01752 692760, и они будут рады помочь. Кроме того, просто используйте чат в правом нижнем углу.


Содержание:

  1. Что такое скатная крыша?
  2. Преимущества скатных крыш
  3. Строительство скатной крыши

Что такое скатная крыша?

Скатная крыша — это крыша здания, имеющая наклон или угол наклона. Обычно скатные крыши бывают двухскатными, что означает, что они имеют две стороны, но скатные крыши также могут быть односкатными, наклонными только в одном направлении. Скатные крыши использовались на зданиях в течение сотен лет, обеспечивая водонепроницаемое укрытие для домов и предприятий.


Почему стоит выбрать скатную крышу?

Выбор скатной крыши над плоской или наклонной крышей дает ряд преимуществ.

i) Универсальность

Во-первых, скатные крыши можно использовать как в современных, так и в более традиционных зданиях. Хотя структура скатных крыш часто очень похожа, используемый материал и готовое изделие могут быть невероятно разнообразными.

ii) Долговечность

Во-вторых, скатные крыши сконструированы таким образом, чтобы повысить прочность, что обеспечивает долгий срок службы. Они не только конструктивно прочны благодаря несущей конструкции, обеспечивающей равномерное распределение любого веса по всей крыше, но и скатной конструкции крыши также позволяет легко стекать дождевой воде, а также предотвращает накопление снега за счет естественного направления. дождь и снег в водосточные желоба. Это означает, что скопление дождевой воды гораздо менее вероятно, любое повреждение из-за дополнительного веса маловероятно, а техническое обслуживание минимально.

iii) Место для хранения

Кроме того, скатные крыши обеспечивают возможность дополнительного хранения или даже дополнительной комнаты. Поскольку пространство становится все более ценным на рынке жилья, это может стать отличным способом повысить ценность вашего дома или здания.

iv) Экологичность

Широкий выбор скатных кровельных материалов и дополнительных кровельных принадлежностей с экологическими характеристиками, доступных для использования на скатных крышах, означает, что ваша скатная крыша может быть экологически чистой, что становится все более важным, поскольку акцент делается на экологичности и минимизации воздействие на окружающую среду возрастает. Выбирайте из переработанного сланца, Envirotiles и других экологически чистых материалов, а также выбирайте солнечные батареи и сбор дождевой воды, чтобы еще больше минимизировать воздействие на окружающую среду.


Как построить скатную крышу

Строительство скатной крыши обычно доверяют профессионалам из-за важности структурно прочной крыши, а также работы на высоте и необходимости поднимать большие куски древесины. Однако, если у вас есть опыт в строительных проектах или вы знаете опытных друзей, которые могут помочь, это можно сделать. Ниже приведено простое руководство по этапам строительства скатной крыши, но вы всегда должны следовать инструкциям производителей и профессионалов. Любая работа, которую вы выполняете, выполняется на ваш страх и риск.

1. Расположение

Прежде чем приступить к строительству скатной крыши, в первую очередь следует определиться с расположением крыши и убедиться в отсутствии нависающих ветвей или электрических кабелей, которые могут вызвать проблемы. Убедившись в отсутствии потенциальных препятствий, можно приступать к расчетам.

2. Расчет уклона крыши

Первый расчет, который необходимо сделать, это определить желаемый уклон крыши. Если вы ищете низкий тон, соотношение будет около 2:12 или 3:12. Для более крутой скатной крыши рассмотрите 6:12 — это означает, что крыша будет подниматься на 6 дюймов на каждые 12 дюймов по горизонтали.

3. Рассчитайте необходимое количество материала

Рассчитав требуемый уклон крыши, вы можете рассчитать количество необходимого материала путем расчета площади крыши. Это можно легко сделать с помощью приложения-калькулятора кровли, но мы также написали руководство по ручному расчету площади крыши.

4. Создайте план

После того, как вы определите необходимое количество материала, начертите план с размерами, углами и расположением всей крыши. Это поможет более точно рассчитать необходимое расстояние между фермами крыши, углы, под которыми они должны быть установлены, и любые другие соображения.

5. Заказать материалы

Не забудьте также разместить заказ на все необходимые материалы на этом этапе, так как они могут быть поставлены на неделю или две. Как правило, материалы будут включать фанеру, подложку, деревянные рейки, кровельное покрытие (черепица, шифер, металлические листы, черепица), кровельные гвозди и любые другие необходимые инструменты. Если вам нужна помощь в размещении заказа, просто позвоните нашим специалистам по телефону 01752 692760, и они будут более чем рады помочь.

После получения материалов можно приступать к строительству и установке каркаса крыши.

6. Поднимите фермы на конструкцию здания

Во-первых, убедитесь, что вершины каждой стены прямые, ровные и отвесные. Теперь поднимите фермы на крышу и разместите их на месте. Как правило, фермы располагаются на расстоянии 12, 16 или даже 24 дюймов друг от друга, но это зависит от конкретной конструкции вашей крыши.

7. Установите временные распорки

Затем установите временные распорки, которые будут поддерживать фермы крыши. Для этого прибейте доску 2 на 6 длиной 16 футов к центру задней стены вертикально. Затем прибейте еще две детали таких же размеров по шесть футов с каждой стороны от первой центральной распорки. Затем повторите на другом конце крыши.

8. Установите первые фермы крыши

Возьмите ферму крыши, убедившись, что ее длина немного превышает требуемую длину, и прикрепите ее к концевой ферме. Он должен немного выступать, а затем закрепить его на центральной распорке. Затем повторите на противоположной стороне крыши, прежде чем повторить еще раз на другом конце крыши.

9. Создайте центральную опору

Теперь возьмите деревянную ферму, протянувшуюся по всей длине здания. Прикрепите его к центральной временной скобе на обоих концах крыши.

10. Добавьте фермы крыши

Теперь, работая в направлении передней части здания, добавьте фермы крыши через равные промежутки, убедившись, что они прикреплены к горизонтальной ферме и центральной ферме, которая проходит поверх крыши. Каркас должен начать приобретать форму, а фермы располагаться под углом к ​​горизонтальным фермам.

11. Установите постоянные распорки на каждом конце

После того, как каркас примет форму, постоянные распорки можно установить на каждом конце крыши в соответствии с инструкциями производителя. Убедитесь, что все фермы закреплены и закреплены.

12. Добавьте обшивку

Теперь каркас готов, можно обшивать крышу. Начиная с нижнего угла, установите обшивку, например, листы фанеры, двигаясь горизонтально по крыше, следя за тем, чтобы между каждым листом оставался небольшой зазор и чтобы каждое соединение происходило над фермой крыши. Мы рекомендуем использовать стержневые гвозди, и каждый гвоздь должен находиться на расстоянии 6 дюймов друг от друга и на полдюйма от края листа.

После того, как первый ряд будет установлен, переместитесь вверх, чтобы начать второй ряд. Некоторые производители рекомендуют начинать второй ряд с половинки листа, чтобы обшивка располагалась в шахматном порядке.

13. Установите водослив

После установки обшивки можно установить водослив вдоль нижней части каждого края крыши. Капельница обеспечивает эффективный сток воды из конструкции крыши.

14. Добавьте подложку

Затем установите кровельную мембрану или подложку. Подложка действует как гидроизоляционный слой, защищая конструкцию крыши и обшивку и направляя воду в поддон для капель. Его следует раскатать снизу вверх от одного угла, обеспечив нахлест на поддон для сбора капель. После того, как первый кусок подложки будет закреплен на месте, второй можно установить с нахлестом около 6 дюймов.

Продолжайте движение по краю крыши, затем повторите с другой стороны.

15. Добавьте кровельный материал

Теперь можно укладывать кровельный материал.
