Как собрать мансардную крышу: Мансарда своими руками — как сделать 👷 мансардную крышу дома, фото и чертежи

Мансарда своими руками — как сделать 👷 мансардную крышу дома, фото и чертежи

Мансарда — это жилое пространство под самой крышей. Оно позволяет существенно увеличить квадратуру площади строения без пристроек. Мансарду необязательно планировать в частном доме заранее, ее можно построить на старом здании с обычной крышей при уже существующей стропильной системе.

Бюджет таких работ выйдет сравнительно небольшим — ведь несущие элементы уже присутствуют, возможно, доработка потребуется лишь для утепления и приведения мансарды в жилое состояние. Мансарда своими руками — вполне реальный проект, который можно реализовать без привлечения квалифицированной рабочей силы, но с помощником.

Реконструкция крыши под мансарду без замены стропил

Прежде, чем приступать к строительству

Строительство мансарды своими руками на построенном здании начинают с внимательной оценки ситуации. Прежде всего следует убедиться в том, что старое строение успешно вынесет дополнительную нагрузку.

Дело касается и материала стеновых конструкций. Обычно и в фундамент, и в несущие стены закладывается достаточный запас прочности, который позволит обойтись без дополнительного укрепления. Однако, если сомневаетесь, лучше распределить возросшую нагрузку на дополнительные колонны, распорки, либо усилить балки перекрытия между нижним этажом и мансардным.

К кровле мансардной крыши предъявляются свои специфические требования. В случае несоответствия им существующих элементов придется избавиться от них и смонтировать новые, которые будут рассчитаны на новые нагрузки.

Популярная мансарда с ломаной формой крыши

Мансардная крыша своими руками может быть построена по разным проектам. Форма подкровельного пространства зависит от того, как будет сформирована крыша, в частности, ее несущие элементы — стропила и балки. Наиболее удачная форма кровли требует воплощения двускатной схемы крыши с ломаной линией кровли. То есть угол расхождения скатов от точки конька на середине прогона сменяется более крутым, и свесы кровли опускаются на мауэрлат второго этажа очень круто.

Хотя односкатная кровля имеет преимущества в виде более простой конструкции стропильной системы, проект такого типа не нашел частого применения при устройстве мансард из-за целого ряда несоответствий задачам помещения. С ней не получится обеспечить высокий потолок, или ширина помещения будет минимальной. К тому же вес снежного покрова в данном случае значителен и требует увеличить сечение несущих балок, что приведет к удорожанию строительства мансардной крыши.

По этой причине многие предпочитают строить ломаную двускатную крышу, считая ее наиболее приемлемым вариантом для домов с мансардным помещением. Преимущество этой схемы мансардной крыши в том, что полезный объем пространства под крышей будет наибольшим, что приближает правильно спроектированную мансарду к полноценной комнате.

Дом с полумансардной кровлей

Компромиссом можно считать вариант полумансардной крыши, когда часть стен мансардного этажа является продолжением коробки здания. При этом двускатная форма полумансардной кровли диктует наклонные боковые части потолка помещения.

Особенности стропильной системы мансардной крыши

Ломаная схема мансардной кровли хороша тем, что позволяет устроить свесы длиннее и расположить их под более крутым углом. Проект такого типа придает своеобразный вид всему дому. При этом, помимо эстетического фактора, низко опущенные свесы хорошо защищают стык между стеной и крышей от осадков. С другой стороны, парусность крыши при сильном ветре увеличивается, поэтому при разработке конструкции мансарды находят среднее решение, удовлетворяющее всем параметрам.

Крутой свес ломаной кровли

Определяем углы наклона

Принимая решение, как сделать мансарду, необходимо определиться с величиной углов наклона скатов. Для этого следует разобраться с двумя базовыми факторами: погодными условиями с преобладающими направлениями ветров в регионе, где осуществляют стройку, а также материалами, из которых состоят лаги перекрытия, балки стропил и стены. Если зимой выпадает много снега, который лежит подолгу и не тает, то крышу делают более крутой.

Благодаря этому снег не скапливается толстым слоем и не увеличивает нагрузку на стропила. Принимая в расчет все климатические факторы и то, что в качестве стропил повсеместно используются доска стандартных сечений, либо брус, угол верхней части крыши делают 30 градусов по отношению к горизонту, а нижней части — 60. Указанные параметры демонстрирует нижеследующий чертеж.

Такое решение обеспечивает прочную конструкцию, которая при минимальном расходе древесины обеспечивает максимальную высоту потолков в подкровельном пространстве. По строительным нормам она должна быть не менее 2 м. Все, что ниже, считается чердаком, а не мансардой, и для комфортного проживания не подходит. Наоборот, по возможности потолок приподнимают до отметки в 2,2 — 2,3 метра, так как рослым людям будет неудобно находиться в низком помещении.

Также следует помнить, что, чем круче скаты, тем выше конек. Это увеличивает парусность крыши, то есть сопротивление ветру.

Если в регионе ветры дуют постоянно, с большой скоростью или сильными порывами, крыша подвергается риску срыва, чего нельзя допускать. По этой причине выбор проекта мансардной крыши с указанными углами — оптимальный вариант.

Выбираем вид стропильной системы

В качестве материала для стропил при строительстве мансардного этажа своими руками в подавляющем большинстве случаев используют сосну, в силу ее дешевизны, приемлемого веса и легкости в обработке. Толщина балок выбирается обычно 40 — 50 мм, ширина — 200 — 250 мм. Чем мощнее стропила, тем больше разрешается делать шаг между ними, и наоборот. Определение точных параметров производится согласно СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для устройства стропильной системы мансардной ломаной крыши применяют две схемы: наслонную и висячую. В висячей системе коньковая балка не опирается на стойки по центру, а жесткость конструкции обеспечивается затяжками, которые образуют со стропилами треугольник. Для длинных стропил такая система не подойдет из-за большой длины балок. В наслонной схеме по центру перекрытия возводятся несущие балки, на которые опирается коньковый прогон. Благодаря промежуточной опоре, крыша может выдержать большие нагрузки, но внутри мансарды будут опоры, либо цельная перегородка.

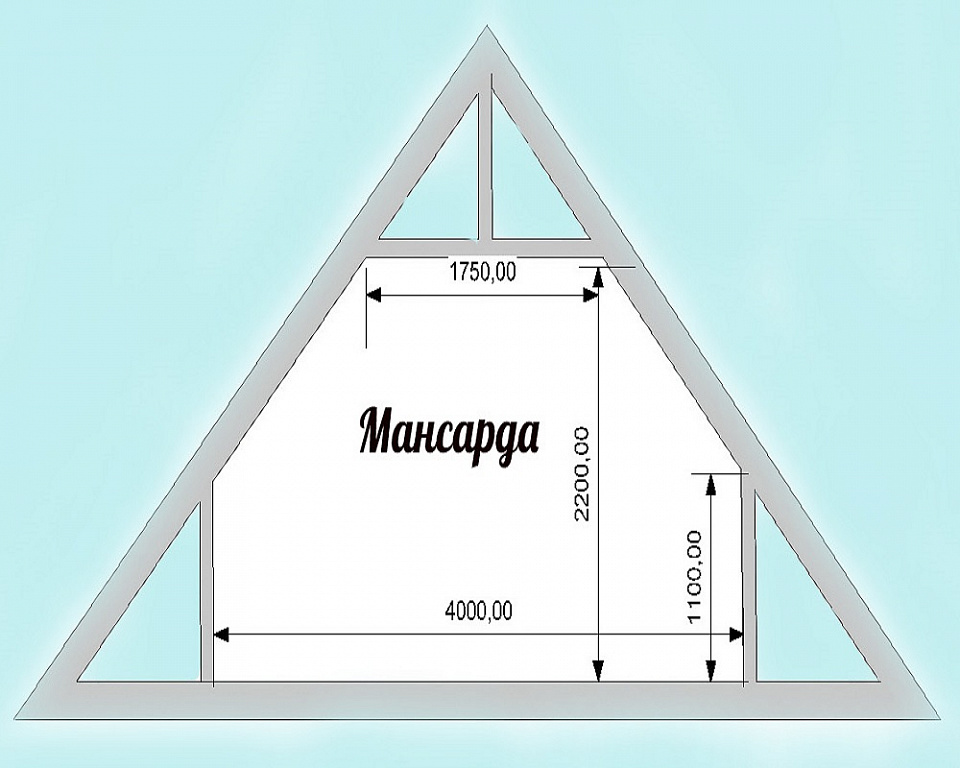

Вариант размеров каркаса с висячими стропилами

Ломаная двускатная крыша устроена чуть сложнее, чем прямая. Дело в том, что в первой нет жесткой треугольной конструкции. По этой причине висячие стропила можно делать лишь в том случае, если ширина затяжки не более 4,5 м. Этот параметр соответствует ширине мансардной комнаты. Однако даже в случае меньшего параметра потребуется установка вертикальных стоек, соединяющих точку излома кровли с лагами пола.

Стропильная система с подкосами

Для дополнительной прочности, если кровельное покрытие многослойное и тяжелое, делают схватки — горизонтальные раскосы между нижними наклонными лагами и вертикальными стойками. Иногда в конструкцию стропильной системы включают бабку — стойку между коньковым прогоном и затяжкой. Ее установка имеет смысл только в случае тяжелого конька и широкой крыши, во всех остальных случаях жесткости верхнего треугольника достаточно.

Пример простой стропильной системы

Основы расчета ломаной крыши дома

Для кровли дома, ширина которого не превышает 6 м, можно сделать приблизительный, прикидочный расчет для того, чтобы представить ориентировочное количество материала для строительства и денег, которые нужно будет на это затратить. В небольших домах, где нагрузка на стропила невелика, можно ориентироваться на изложенный выше опыт обустройства стропильной системы с учетом характеристик сопутствующих материалов, например, утеплителя и внешнего кровельного покрытия.

Один из основных параметров — шаг установки стропильных балок. Если в качестве теплоизоляции планируется использовать минераловатный утеплитель, то этот размер стоит подбирать, исходя из формата материала. Маты минеральной ваты имеют ширину 60 см, и они не требуют крепежа в момент установки, если вставляются плотно и держатся за счет силы упругости. Соответственно, шаг стропил стоит выбрать 57 — 58 см.

Ширина стропильной ноги должна позволять свободно уложить утеплитель с небольшим провисанием. Если мы говорим об Урале, Сибири, северных регионах, то базальтовый утеплитель укладывают в шахматном порядке двумя слоями по 100 мм каждый. Значит, балка должна быть не менее 230 мм толщиной.

В интернете встречаются утверждения о том, что утеплитель должен «проветриваться», поэтому ширина стропильной ноги должна быть выбрана с запасом. На самом деле, сам утеплитель может и не проветриваться, так как не боится влаги, но в то же время он несколько теряет свои теплоизоляционные свойства при увлажнении. Проветривание, которое в реальности нужно скорее древесине каркаса, обеспечивают, набивая на стропила обрешетку и контробрешетку, если ширины балок для этого недостаточно.

Брус для стоек и балок должен подбираться с толщиной не менее 80 мм по меньшей стороне. Допускается использование бруса 80*80, 80*100, 100*100. Последний вариант актуален для тяжелых кровель большой площади.

Точный подсчет всех элементов стропильной системы лучше доверить проектной организации, если Вы не имеете опыта в строительных расчетах.

При этом допущенная ошибка может дать знать о себе не только на этапе закупки материалов и возведения кровли, но и потом, когда потребуется дорогостоящий ремонт.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

Крепление мауэрлата и стропильных ног

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.



Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений



Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет — предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество — в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Наклонные окна изнутри

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна — света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Окна дормер и наклонные

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус — необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы — места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 — 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.

Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.



Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку. Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы).

Я буду рад, если мои советы по обустройству мансардной крыши своими руками Вам пригодятся и помогут сделать работу грамотно, качественно и на долгие времена.



как правильно построить крышу дома мансардного типа, монтаж пошагово

Содержание:

Устройство мансарды позволяет расширить полезное пространство дома. Конструкция с высоким скатом крыше будет смотреться солидно, а ее постройка потребует меньших усилий, чем возведение двухэтажного здания. В статье пойдет речь о том, как сделать мансардную крышу дома своими руками.

Разновидности стропильных конструкций и крыш

То, как сделать мансардную крышу дома, зависит в первую очередь от предполагаемой конструкции крыши.

Встречаются 2 разновидности крыши для организации мансарды:

• Стандартная двухскатная. В конструкции крыши присутствует 2 наклонных ската. Фронтоны в данном случае треугольные.
• Ломаная крыша. Оба ската в такой конструкции делятся еще на 2. У фронтонов пятиугольная форма.

Как сделать мансардную крышу

Устройство двухскатной крыши значительно проще. Но стоит понимать, что мансарда в такой конструкции выйдет маленькой и с низкими потолками. Поэтому для выполнения поставленной задачи предпочтительнее ломаная крыша с углом скатов от 40 до 45 градусов. И чем меньше наклон, тем получится больше мансардное помещение.

Но в таком случае необходимо дополнительное укрепление конструкции, смежные балки между стропилами.

Можно выделить 2 разновидности стропильных конструкций:

1. Наслонные конструкции. В таком случае только крайние стены служат опорой для стропил.
2. Висячие конструкции. В них дополнительная прочность придается за счет капитальных перегородок, на которых опираются стропила.

Наслонный вариант получится реализовать, если отсутствуют такие перегородки. Но в таком случае на несущие стены придется очень высокая нагрузка. Поэтому разрешается устанавливать наслонные конструкции только в том случае, если расстояние между капитальными стенами не больше 8 метров. Если это не так, то предпочтительнее организовывать висячие стропильные системы.

Как построить крышу мансардного типа с ломаным скатом? Для этого в основном устанавливают комбинированные типы конструкций. В них верхние стропила монтируют висячим образом, остальные — наслонным. Такая конструкция наиболее рациональная для зданий с малым уклоном крыши.

Чтобы организовать мансардное помещение с потолками в 2.5 метра, нужно сделать крышу с высотой до излома в 3.1 метра. Предпочтительный уклон конструкции — 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Монтаж мауэрлата своими руками

Мауэрлатом в строительстве называется нижняя опора крыши, которая устанавливается сверху на несущие наружные стены. Она позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двухскатной конструкции необходимо зафиксировать мауэрлат с двух сторон здания там, где размещены стропила. В таком случае будет распределена нагрузка с крыши по поверхности стен. Если конструкция крыши относительно легкая, то возможна установка мауэрлата под стропильными ногами. В остальных случаях он размещается по всему периметру стен.

Необходимо заготовить брус из дерева хвойных пород, которое пойдет на изготовление мауэрлата. Рекомендуется нанести на материал гидроизоляционный слой. Рубероид или битум отлично подходят для выполнения задачи.

Для монтажа мансардной крыши своими руками к основанию используются резьбовые шпильки, рассчитанные на широкую шайбу. В его конструкции нужно проделать отверстия, соответствующие размеру крепления. Шаг сверления не должен превышать 2 метра.

Теперь рассмотрим вариант, как сделать крышу мансарду своими руками, если дом кирпичный. Для установки мауэрлата на кирпичные стены используются деревянные пробки. В кладке желательно оставить карманы — специальные зазоры для закладки конструкции. В таком случае процедура монтажа будет легче. В кирпичной кладке можно разместить катанку, к которой получится без проблем прикрутить мауэрлат к основанию. Если планируется возведение дома из бетонных плит или газобетона, то необходимо установить армопояс со шпильками из металла. Причем их длина должна быть такой, чтобы хватило на установку мауэрлата с последующей затяжкой контргайкой.

В деревянных конструкциях возможна замена стандартной опоры на брус либо верхнее бревно сруба. Это еще один способ, как правильно сделать мансардную крышу.

Монтаж прогонов и подкосов

Прогоны — дополнительные горизонтально расположенные балки, предназначенные для укрепления конструкции.

Виды прогонов:

• Боковые. Такие прогоны размещаются по всему скату кровли. Их количество зависит от площади поверхности, а также ее уклона.
• Коньковые. Используются в качестве опоры верхней части стропил. Коньковые прогоны необязательно использовать для ломаных крыш.

Инструкция постройке мансардной крыши своими руками пошагово:

1. Первый шаг — укладка мауэрлата.
2. Затем нужно разместить временный настил на крыше, чтобы было удобно по ней перемещаться.
3. Теперь идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
4. Когда каркас завершен, на него нужно уложить стропила 50×150 мм. Подкосы позволят придать конструкции жесткости.

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

1. Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
2. Жесткое. В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.

Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Как построить крышу правильно

Рекомендация: чтобы понимать расположение верхних стропил, стоит сделать временную стойку из брусьев. Она закрепляется на мауэрлат, чтобы ее верх располагался по центральной линии крыши. Данная конструкция будет подсказкой при выравнивании верхних стропил, что сильно облегчит задачу.

Необходимо делать верхнюю часть мауэрлата скошенной. Желательно предварительно смастерить из доски потоньше. Затем ее нужно приложить к прогону и обвести ее контуры. А уже по полученной форме выполнить запил. Такой подход позволит сделать работу более аккуратно. Теперь вы знаете, как построить мансардную крышу своими руками.

Мансардная крыша своими руками

Автор Евгений Филимонов На чтение 47 мин. Опубликовано 25.11.2019 Обновлено 06.05.2020

Как построить мансардную крышу своими руками. Этапы строительства. Монтаж утеплителя. Создание стропильной системы. Технология строительства.

После строительства каркаса здания, многие хотят сэкономить и выполнить строительство мансардной крыши своими руками. Однако чтобы этот процесс проходил «без сучка и задоринок», необходимо знать все нюансы монтажа на каждом этапе.

Этапность работ. Устройство крыши. Виды кровельных материалов. Особенности стропильной системы. Монтаж обрешётки, гидроизоляции и утеплителя. Разновидности крыш. Правильность проведения работ.

Мансардные окна

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков.

Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
•  относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона.

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке.

Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Дом из бруса

14.97%

Кирпичный дом

8.35%

Бревенчатый дом

6.45%

Дом из газобетонных блоков

18.17%

Каркасный дом

35.03%

Дом из пеноблоков

17.03%

Проголосовало: 1844

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила

Как рассчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Евгений Филимонов

Задать вопрос

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.
При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно)

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Устройство ломаной мансардной крыши и ее отличия

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас.

К ним относятся:

• Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
• Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
• Стойки – вертикальные опоры, поддерживающие стропильную систему;
• Прогоны – горизонтальные опоры для стропил;
• Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
• Стропила – доски, образующие основной контур крыши;
• Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
• Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
• Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Евгений Филимонов

Задать вопрос

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Технология возведения ломаной мансардной крыши

Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.

На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.

На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см. После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.

Устанавливают нижние стропила из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.

Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила. Размечают верхний и нижний запилы и выпиливают шаблон.

Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.

По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.

Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.

Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.

Крепят обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Выбор стропильной системы – висячая или наслонная

Все больше людей прибегают к самостоятельному возведению дома. Причин для этого много, и каждый руководствуется собственными мотивами. Но основная это экономия, конечно при условии знания дела. Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха. Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет. Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки. Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные виды мансардной крыши.

Приступая к постройке необходимо озадачиться следующими вопросами:

• Какие лучше использовать материалы при постройке мансардной крыши?
• Сколько этапов работы предстоит выполнить?
• Сколько человек понадобиться для помощи в постройке?
• Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией, так вы сможете получить максимально большую площадь будущего помещения.

При выборе стропильной системы любой, даже не знающий строитель скажет, что основным материалом, который выбирают для основы это дерево.

На выбор есть и другой, например железо, но оно имеет ряд недостатков.

Дерево значительно лучше:

• Экологичнее;
• Теплее;
• Легче как по массе и проще в установке.

При установке каркаса крыши переменяются два вида укладки брусьев:

Наслонная установка стропил должна иметь надежные опору конструкции. Нижняя часть должна упереться в мауэрлат. Верхний край стропил опирается на зеркальный аналог прогона.

Другая укладка имеет висячий вид, когда каждое встречное стропило упирается друг в друга. А нижняя часть упирается на балку-затяжку. Она соединяет две смежные нижние пятки стропил в треугольник, тем самым гася растягивающие процессы, а значит, нагрузка на стены дома будет только вертикальная.

Евгений Филимонов

Задать вопрос

Чтобы конструкция была устойчивее, ее дополнительно оснащают подкосами и стойками. Конструкция стропильной основы крыши довольно сложна, поэтому требуется правильно подбирать будущую модель вашей мансарды, начиная с чертежей.

Устройство мансардной крыши

Мансардная крыша во многом схожа по этапам установки с обычной. Имея те же составляющие что и у нее:

• Мауэрлат — основной брус, предназначение которого перенос нагрузки со стропил на стены постройки;
• Балки перекрытия состоят из цельных длинных досок, составляющих мансардный пол одновременно с потолком нижнего этажа;
• Стойки — вертикальные опоры, их главная цель поддерживать систему стропил;
• Прогоны — горизонтальные поддерживающие опоры для стропил;
• Ригеля — поперечные горизонтальные элементы, для стягивания скатов крыши между собой, по-другому затяжки;
• Стропила доски, расположенные по основному контуру крыши;
• Подвеска — подвесная стойка, основная ее цель поддерживать затяжки и перераспределять между стропилами нагрузку;
• Обрешетка — листы фанеры, необходимы для будущей укладки на их поверхность кровельного покрытия;
• Кобылки — доски, крепятся вдоль в нижней части оси стропил их главное назначение образовать свес крыши.
• Если подробно изучить всю информацию по устройству и установке стропильной системы, то проблем не возникнет.

Требования к устройству крыши

Чтобы ваша крыша прослужила долгие годы необходимо соблюсти обязательные требования к выбору подходящего материала и установке будущей конструкции.

Прочность конструкции. Все системные детали, и соединительные места конструкции должны быть жестко установлены, чтобы не деформироваться, даже сдвигаясь с уси

чертежи, устройство, элементы, инструкция, видео и фото

Warning

: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in
/var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php
on line
2580Warning
: count(): Parameter must be an array or an object that implements Countable in
/var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator. php
on line
1802
Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Мансардная двухскатная крыша

Стропильная система мансардной крыши — чертежи

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Полумансардная крыша отличается от мансардной тем, что опирается на капитальные боковые стены высотой не менее полутора метров. Полумансарда более выгодно использует пространство: у нее нет участков с низкими потолками, непригодных к эксплуатации в качестве жилой площади.

Вот основные виды мансардных крыш:

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность.

Рекомендуемые записи

Как правильно крыть крышу шифером + видео
Односкатная крыша своими руками

Виды крыш частных домов с мансардой + фото

Формы крыш частных домов+ фото

Проект мансардной крыши частного дома + фото

Флюгеры на крышу дома + фото

Элементы

Чтобы не заставлять читателя путаться в терминах, я приведу еще несколько определений. Вот основные элементы стропильной системы:

С чего начинается проект?

Сооружение качественной мансардной крыши позволяет почти в полной мере заменить строительство дополнительного этажа, что весомо сказывается на финансовой стороне вопроса. В самом начале строительства важно создать грамотный проект крыши, отображающий все важные вопросы.

Что нужно учесть? В первую очередь, это количество используемой площади. Здесь многое будет зависеть от уже имеющегося фундамента и отделочных материалов. Важно все рассчитать до мелочей. Также следует учесть возможное выпадение осадков и ветровую нагрузку.

Схемы

Теперь пришла очередь чертежей и схем.

Двускатная крыша

Устройство двухскатной крыши с мансардой и холодным чердаком над ней.
Большой пролет кровли вынуждает использовать центральную стойку, на которую опираются наслонные стропила. Боковые стойки придают скатам дополнительную жесткость и служат каркасом для стен мансарды.

Устойчивость по отношению к снеговой нагрузке обеспечивает пара ригелей: первый служит основой для горизонтального утепленного потолка, второй скрыт в холодном чердаке.

Схема мансардной конструкции при ширине крыши менее 6,5 метров.

Еще одна, более простая стропильная система двухскатной крыши с мансардой. Центральная стойка отсутствует. Укороченный ригель делает потолок ломаным: горизонтальная центральная часть соседствует с наклонными участками.

Ломаная крыша

Устройство стропильной системы мансардной крыши с ломаными скатами.
У ломаной мансардной крыши стойки всегда устанавливаются точно под изломом. Стягивающий изломы друг с другом ригель обеспечивает максимальную жесткость конструкции. Увы, у такой схемы есть серьезный недостаток: потолок остается сравнительно низким даже в центре мансарды, хотя высота конька позволяет поднять его еще на несколько десятков сантиметров.

Укороченный ригель, соединяющий верхние стропила примерно в середине их длины, позволяет поднять потолок практически без ущерба для прочности стропильной системы.

Вальмовая крыша

Стропильная система вальмовой крыши с мансардой.
Здесь жесткость обеспечивается накосными (угловыми) стропилами со стойками в середине их длины. Стойки соединяются между собой горизонтальными связями. Нарожные стропила опираются на накосные и образуют прочное основание для кровли.

Особенность вальмовой крыши — отсутствие вертикальных фронтонов, поэтому естественное освещение обеспечивают врезанные в кровлю мансардные окна.

Односкатная крыша

Варианты стропильной системы односкатной мансардной крыши.
У единственного ската на первое место выходит проблема обеспечения устойчивости к снеговой нагрузке, поэтому при пролете свыше 4,5 метров стропилам нужны дополнительные опоры.

На схеме показаны варианты их монтажа:

• При пролете до 6 метров достаточную жесткость обеспечит установка косой подстропильной ноги;
• Центральная стойка с парой подстропильных ног позволяет увеличить пролет до 12 метров;
• Две промежуточные стойки с косыми ногами и связкой между ними дают возможность сделать 16-метровый пролет.

Полувальмовая крыша

Конструкция полувальмовой крыши с центральной фермой.
Высота фронтонов позволяет переложить на них основную нагрузку. На фронтоны опирается сборная ферма, которая служит опорой для боковых стропил. Для большей жесткости стропильные ноги связаны между собой ригелями и продольными прогонами.

Монтаж стропил мансардной кровли

Рассмотрим на примере, как происходит монтаж стропильной конструкции для мансардной кровли дачного домика.

Шаг 1. На торцевую часть стены укладывается слой гидроизоляционного материала – например, рубероида. Он должен иметь ширину такую же, как и торцевая часть строения.

Укладка рубероида

Шаг 2. На ранее уложенный рубероид укладывается доска, которая будет служить мауэрлатом. Она выравнивается по внутреннему краю торцевой части стены. В ней высверливаются отверстия для анкерных болтов. Таким образом, мауэрлат укладывается по всему периметру здания.

Сверлятся отверстия под анкерные болты

Шаг 3. Доска фиксируется на стене при помощи анкера размером 130х10 мм. Анкер используется с дополнительной широкой шайбой, чтобы площадь прижимания была больше. Дополнительно он закручивается гаечным ключом.

Фиксация мауэрлата

Шаг 4. Изготавливаются балки перекрытия. В этом случае они состоят из трех досок размером 200х50 мм, соединенных между собой саморезами.

Балка перекрытия будет состоять из трех досок

Фото будущей балки перекрытия

Шаг 5. Лаги укладываются на пролет между двумя противоположными стенами дома. Расстояние между ними составляет 40 см. Лаги фиксируются на мауэрлате при помощи металлических уголков с перфорацией и саморезов 90 мм.

Шаг между лагами составляет 40 см

Как лаги крепятся на мауэрлате

Для фиксации используются перфорированные металлические уголки

Шаг 6. Начинается монтаж стропильной системы. С опорой на временные укосины устанавливаются доски, которые будут формировать периметр мансарды. Все доски выравниваются строго по уровню.

Преимущества и недостатки, которые необходимо знать

Что такое мансардная крыша?

Проще говоря, мансардная крыша, также известная как французская или бордюрная крыша, представляет собой сочетание вальмовой и двускатной крыши с точки зрения дизайна. Если вы не совсем знакомы с гэмбрелом, это считается модифицированной версией двускатной крыши, но в отличие от фронтона, у нее есть два ската с каждой стороны. Верхний склон более пологий, чем нижний, который выглядит почти вертикальным.

Мансарда является прекрасным примером того, что архитектурный дизайн — это больше, чем просто проектирование для наилучшей функциональности; это тоже искусство.Поскольку мансарда возникла в 16 веке (первая приписывается Пьеру Леско) и приобрела популярность в 17 веке (благодаря Франсуа Мансарту, в честь которого была названа крыша), она стала фундаментальной частью французской архитектуры. Его также можно увидеть во многих других странах по всему миру. Итак, как определить мансардную крышу?

Определение мансардной крыши

Поскольку ее крутые стороны и двойной скат характерны для многих других типов крыш, мансарду легко принять за другой тип.Также трудно увидеть верхний уклон, когда вы стоите на земле, из-за чего вы можете принять его за одноплоскостную крышу с крутыми сторонами или наоборот. По этим причинам важно точно узнать, как его идентифицировать.

В отличие от гамбреля, который используется во многих амбарах по всей Америке, мансарда имеет уклоны со всех сторон, а не только с двух сторон. Самая большая разница между ними заключается в том, что мансардные крыши всегда будут иметь низкий уклон, в то время как двускатные крыши заканчиваются длинными острыми точками в главной балке крыши.

Преимущества мансардной крыши

Мансардная крыша имеет ряд преимуществ. Среди них:

Эстетическая ценность

Мансардные крыши всех типов имеют элегантный вид, который добавит эстетической ценности любому зданию. Во многом это связано с тем, что они были важной частью французской архитектуры эпохи Возрождения.

Дополнительное место на чердаке

Благодаря конструкции и обрамлению мансардной крыши (в частности, вертикальному нижнему скату) она имеет гораздо больше места для чердака, чем многие другие стили, особенно по сравнению с шатровой и двускатной крышей.При необходимости чердак легко поместится в хозяйскую спальню. Кроме того, слуховые окна, используемые вдоль нижнего склона, позволят естественному свету проникать в здание и увеличат ощущение пространства.

Облегчает расширение

Структура мансардного помещения значительно упрощает расширение и добавление по сравнению с другими типами. Это связано с вертикальным уклоном нижнего откоса, что значительно упрощает добавление дополнительных этажей в будущем. Если вы думаете, что, возможно, захотите расширить свой дом в будущем, возможно, вам подойдет мансардная крыша.

Хорошо подходит для сельской и городской местности

Мансарда хорошо работает в сельской и городской местности из-за дополнительного пространства, которое она позволяет, а также возможности расширения.

Недостатки мансардной крыши

Этот стиль также имеет свои недостатки, в том числе:

Получить разрешение может быть сложно.

В зависимости от вашего района получить разрешение может быть сложно из-за различных требований. Вам необходимо тщательно изучить местные законы, применимые к этому типу кровли, прежде чем начинать процесс.

Стоимость установки высока

Из-за сложности конструкции мансарда обычно требует больших затрат на установку. Возможно, вы даже сможете установить несколько двускатных или вальмовых крыш, которые равны стоимости одной мансардной крыши.

Не самый устойчивый к погодным условиям

Если вы живете в районе, где в течение всего года идут сильные дожди или снегопад, мансарда может быть не лучшим выбором для вас. Дренажная система более плоского верхнего склона недостаточно хороша, чтобы выдерживать экстремальные погодные условия, и это может привести к утечкам и даже к обрушению крыши, когда скапливается слишком много воды.

Расходы на техническое обслуживание и ремонт также высоки.

Крыша с высокими затратами на установку почти всегда также требует высоких затрат на обслуживание и ремонт, как в случае с мансардными крышами. Многие кровельщики не знакомы с этим стилем, особенно в наши дни и в этой части мира. Поиск подходящего эксперта может быть проблемой, и, когда вы это сделаете, это может также стоить целого ряда.

Как устроена мансардная крыша?

Если вы думаете о строительстве мансардной крыши, важно знать, как она устроена.Во-первых, крыша, как правило, основана на конструкции с деревянным швом или стоячим швом. Чаще всего верхние края сковородок загибают выступ стоячего стыка или рейки и заканчиваются слоем дюйма, в то время как нижние концы сковород либо зацепляются за боковую планку, либо прикрепляются к основанию. .

Варианты дизайна

С момента появления концепции мансардной крыши было несколько вариантов дизайна, которые меняют внешний вид и функции. У каждого из них есть свои плюсы и минусы, поэтому вы должны провести исследование в соответствии с окружающей средой, в которой вы живете, и структурой своего дома, прежде чем выбирать один. К ним относятся:

Прямой

Эта конструкция имеет небольшой наклон на верхней панели, который не всегда виден тем, кто смотрит на крышу с уровня земли. Нижний откос почти полностью вертикален и обычно имеет слуховые окна, которые обеспечивают вентиляцию, свет и даже дополнительное пространство. Однако с прямой мансардной крышей снег может собираться и утяжелять его, в конечном итоге вызывая трещины и протечки.Если вы хотите отремонтировать свою крышу, и она находится на более старой стороне, рекомендуется взять с собой оригинальную часть и попытаться найти соответствие (как можно ближе) среди более новых материалов для мансардной крыши.

Выпуклая

Эта конструкция имеет изгиб наружу на нижнем склоне и может выглядеть как S-образная форма, так и форма колокола. Каждая из этих форм позволяет увеличить внутреннее пространство на крыше без необходимости добавлять дополнительные этажи в дом.Этот тип дизайна чаще всего встречается в зданиях суда. Любые владельцы собственности со зданиями с выпуклой мансардной крышей должны удалить все ветки деревьев, расположенные наверху, и те, которые растут в пределах пяти футов от здания.

Вогнутая

Эта конструкция имеет внутренний изгиб, который иногда расширяется, а их нижние наклоны имеют крутой угол. Чаще всего они встречаются в больших зданиях и особняках, построенных во второй половине XIX века. Поскольку верхняя часть мансардных крыш плоская, снег имеет тенденцию накапливаться, что в конечном итоге вызывает трещины и протечки.Даже большое количество дождя может собираться и разрушать крышу. Лучше всего тщательно проверять крышу хотя бы раз в год, чтобы не допустить серьезных повреждений.

Что ваш выбор?

Вы все еще думаете о покупке мансардной крыши? Если вы уверены, что сможете справиться с затратами и обслуживанием, связанными с его приобретением, и просто не можете перестать думать о красоте, которую он привнесет в вашу собственность, дерзайте! Позвоните нам по телефону 215-798-9790, чтобы назначить консультацию по замене крыши.

Опубликовано 31 августа 2019 г. в Roof

MANSARD ROOF ▷ Испанский перевод

MANSARD ROOF ▷ Испанский перевод — Примеры использования Mansard Roof в предложении на английском языке В переработанном массиве использована современная интерпретация мансардной крыши . La propuesta del rediseño emplea una interpación contemporánea de un techo abuhardillado .Очаровательный замок в стиле рококо с мансардной крышей также находится в Добржише. Palacio rococó encantador con un techo mansarda descubrirás también en dobříš.Участок мансардной крыши напоминает участок конструкции оригами.Кроме того, мансардная крыша была вдохновлена ​​формой жилого дома напротив.

определение mansard_roof и синонимов mansard_roof (английский)

Мансардная крыша или мансардная крыша (также называемая французской крышей ) — четырехсторонняя шатровая крыша в виде гамбрелей, характеризующаяся двумя скатами с каждой стороны с нижним скатом, пробитым мансардными окнами, на более крутой угол, чем верхний. ^{[1] [2] [3]} Крыша создает дополнительный этаж жилого пространства, ^[4] , например чердак.Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

Впервые популяризировал дизайн крыши Франсуа Мансар (1598–1666), опытный архитектор эпохи французского барокко. ^[5] Это стало особенно модным во времена Второй Французской империи (1852–1870) Наполеона III. ^[6]

Опознавание мансарды

Две отличительные черты мансардной крыши — крутые стороны и двоякий скат — иногда приводят к тому, что ее иногда путают с другими типами крыш.Поскольку верхний уклон мансардной крыши редко виден с земли, обычную одноплоскостную крышу с крутыми сторонами можно ошибочно принять за мансардную крышу. Крыша в форме гамбрел, обычно встречающаяся в амбарах в Северной Америке, является близким родственником мансард. Как мансардные, так и двускатные крыши подпадают под общую классификацию «бордюрных крыш» (скатная крыша, которая отклоняется от конька в двух последовательных плоскостях). ^[7] Однако мансарда представляет собой бордюрную вальмовую крышу со скатами со всех сторон здания, а двускатная крыша представляет собой бордюрную двускатную крышу со скатами только с двух сторон.(Бордюр — это горизонтальная тяжелая древесина, расположенная непосредственно под пересечением двух поверхностей крыши.)

Во Франции и Германии не делают различий между гамбелями и мансардами — их называют «мансардами». На французском языке mansarde может обозначать стиль крыши, жилое пространство на чердаке или чердак непосредственно внутри него. ^[8]

Преимущества мансарды

Схема поперечного сечения мансардной крыши с деревянным каркасом; каждая из его четырех граней имеет одинаковый профиль.

Мансардный стиль максимально использует внутреннее пространство чердака и предлагает простой способ добавить один или несколько этажей к существующему (или новому) зданию без обязательной кладки. ^{[9] [10]} Часто декоративный потенциал мансарды раскрывается за счет использования выпуклой или вогнутой кривизны и сложной обрамления слуховых окон.

Одно из часто встречающихся объяснений популярности мансардного стиля заключается в том, что он служил укрытием своих владельцев от налогов и дождя.Один из таких примеров этого утверждения из книги 1914 года, Как сделать деревню , гласит: « Месье Мансар, как говорят, обошел бессмысленный налог на окна во Франции, приспособив оконную крышу, носящую его имя. » Это во многих отношениях маловероятно: Мансар расточал деньги своих клиентов, и хотя французский налог на окна действительно существовал, он был введен в 1798 году, через 132 года после смерти Мансара, и не освобождал мансардные окна. ^{[11] [12] [13]}

Более поздние примеры предполагают, что либо французские, либо американские здания облагались налогом в зависимости от их высоты (или количества этажей) до основания крыши, или что мансарды использовались для обхода ограничений по зонированию. ^{[14] [15]} Последнее объяснение является наиболее близким к истине: с 1783 года действовал парижский закон, ограничивающий высоту зданий до 20 метров (65 футов). ^[16] Высота измерялась только до линии карниза, поэтому любое жилое пространство, содержащееся в мансардной крыше, не подлежало обложению. ^[17] В соответствии с поправкой к закону 1902 года, такая крыша могла содержать три или даже четыре этажа. ^[18]

История и использование

Раннее использование

Стиль популяризировал во Франции архитектор Франсуа Мансар (1598–1666).Хотя он не был изобретателем этого стиля, его широкое и заметное использование его в своих проектах привело к появлению термина «мансардная крыша», фальсификации его имени. ^[11] Традицию дизайна продолжили многочисленные архитекторы, в том числе Жюль Ардуэн-Мансар (1675–1683), его внучатый племянник, ответственный за Шато де Дампьер в Дампьер-ан-Ивелин.

Вторая Империя

Мансардная крыша снова стала популярной во время реконструкции Парижа Османом в 1850-х годах в архитектурном движении, известном как «Второй ампир».

Влияние Второй Империи распространилось по всему миру, часто применяемое для крупных гражданских структур, таких как правительственные административные здания и ратуши, а также гостиницы и вокзалы. В Соединенных Штатах и ​​Канаде, и особенно в Новой Англии, влияние Второй империи распространилось на семейные резиденции и особняки, часто испорченные элементами итальянского стиля и готического возрождения. Башня с мансардой стала популярным элементом многих проектов. ^{[19] [20] [21]}

20 век

Постановление о зонировании 1916 года, принятое Нью-Йорком, способствовало использованию мансардных крыш; правила, требующие использования отступов на высотных зданиях, способствовали мансардному проекту. ^{[23] [24]}

В конце 1970-х и 1980-х годах коммерческие застройщики заинтересовались элементами стиля постмодерн и адаптировали мансарду для новых жилых домов и многоквартирных домов во многих районах США. Внешний вид мансардной крыши также был адаптирован в качестве фасада многих небольших коммерческих зданий. В большинстве случаев это не настоящие мансардные крыши; на самом деле это плоские крыши, а наклонный фасад позволяет скрыть оборудование для отопления, вентиляции и кондиционирования воздуха от людей, находящихся на уровне земли. Заключительный отчет, 2 июня 1916 г. — Google Книги . http://books.google.com/books?id=ox8oAAAAYAAJ&pg=PA259. Проверено 14 марта 2011.

Внешние ссылки

мансардная крыша — Японский перевод — Linguee

(Переработанный ПЭТ el t ) Крыша s i le ncer (кроме […] L). линий.com	(ПЭТ 再生 フ ェ ル ト ) ル ー フ サ イ レ ン サ ー (L グ レ 9 く 9)
(Переработанный ПЭТФ el t ) Крыша s i le n ce r крыша i de гарнир. marklines.com	(ПЭТ 再生 フ ェ ル ト) ル ー フ サ イ レ ン サ ー, ル ー フ サ イ 3 9
На прошлой неделе я писал об уникальной ванне для ног на t h e крыша o f M новейшая резиденция ORI LIVING, но это не единственная удивительная особенность этого здания. должен предложить. moriliving.com	先 週 の ダ イ ア リ ー で MORI LIVING の 最新 物件 で あ る 平 河 タ ワ ー レ ジ デ ン ス 上 に あ る 足 さ せ 9 9
Дано th a t кровли c a n достигаются температуры […] до 90 ° C, фактический КПД фотоэлектрических систем часто значительно ниже номинальной мощности. солнечная стена.com	屋 根 は 9 0 ° C も の 高温 に 達 す る こ と も た め 、 PV シ ス テ 実 際 の 発 効率 […] は 、 し ば し ば 定 格 出力 よ も 大幅 に 低 く な り ま す。 solarwall.de
Мы также TRW показывает на примере подушки безопасности 2012 концептуальное исследование i t s крышу a i rb ags для задних сидений, а также активных пряжка Active Buckle Lifter (ABL) в задней части, которая в 2013 году входит в серию нового Mercedes S-класса от Daimler. en.developmentscout.com	私 達 は ま た TRW は エ ア バ ッ グ 2012 の 例 に 示 し, 一連 の ダ イ ム ラ ー か ら 2013 が 新 し い メ ル セ デ ス S ク ラ ス に 行 く こ と 後部 ア プ リ ケ ー シ ョ ン で 後部 座席 と 同 様 に 積極 的 な バ ッ ク ル «ア ク テ ィ ブ バ ッ ク ル リ フ タ ー» (ABL) の た めに 、 屋 根 用 エ ア バ ッ グ の 概念 研究。 ja.developmentscout.com
В сфере производства нетканых материалов отгрузки […] полиэфирное спанбонд для т h e кровля a n d сельскохозяйственный материал […] заявки, спрос на которые составил […] сильный, компенсирует вялые поставки автомобильных ковров и материалов для интерьера. unitika.co.jp	不 織布 事業 で は, ポ リ エ ス テ ル ス パ ン ボ ン ド で は, 自動 車 の カ ー ペ ッ ト · 内装 材 用途 が 不振 で し た が, 需要 が 堅 調 な ル ー フ ィ ン グ や 農業 資 材 用 途で カ バ ー し ま し た。 unitika.co.jp
В Ляонине и Чилине на северо-востоке Китая Alpine увеличит производство автомобильных навигационных систем и аудиовизуальных материалов для автомобилей; Tokai Rubber до […] удвоить производство топливных шлангов / кондиционеров; а Webasto усилит […] производственная мощность SL di n g крыш . marklines.com	東北 地区 の 遼寧 省 と 吉林省 で は, ア ル パ イ ン が カ ー ナ ビ と 車載 オ ー デ ィ オ を 増 産, 東海 ゴ ム 工業 が 燃料 · 空調 用 ホ ー ス の 生産能力 を 倍 増, ベ バ ス ト ジ ャ パ ン が サ ン ル ー フ の 生 産 体制 を 増 強 す る。 линий.com
Кроме того, deman d i n кровля a p pl ications начали восстанавливаться. В бизнесе хлопкового спанлейса объемы продаж и прибыль достигли рекордных уровней из-за расширения спроса на различные косметические товары из-за чрезвычайных […] […] жаркое лето, а также стабильные продажи санитарных материалов и промышленных стеклоочистителей. unitika.co.jp	綿 ス パ ン レ ー ス は 猛 の 影響 か ら 化粧 雑 貨 用途 の 大 大 し 、 衛生 材料 ・ 産業 ー 用途 な ど も 000 000 000 000 000 000 000 000 000 000
Однако необходимо соблюдать осторожность при проверке параметров качества воды, если вода будет использоваться для питья, поскольку загрязнение свинцом и цинком от гофрированного материала ir o n кровли c a n быть выше, чем разрешено стандартами питьевой воды. enviroscope.iges.or.jp	し か し 、 波 型 の 根 集 め ら れ た 水 を し 、 飲 料 水 と し 利用 す 際 に は トあ る た め 、 定期 的 に 水質 検 査 を す る な ど の 注意 が る。 enviroscope.iges.or.jp

Планировка пристройки мансардной крыши

Надстройка, приведенная выше, выполнена Амосом, архитектором из Ислингтона, Лондон. Посмотреть больше и составить список для вашего домашнего проекта здесь.

Вы можете подать заявку на проектирование пристройки мансардной крыши, если существующее пространство чердака недостаточно высокое или неправильной формы для прямого преобразования или пристройки слухового окна.

Что такое пристройка мансардной крыши?

Мансардные крыши чаще всего встречаются на террасах в викторианских и георгианских постройках, особенно в Лондоне. Часто существующая крыша будет перевернутой, поэтому крыша имеет форму впадины «V». Чтобы сделать пристройку лофта работоспособной в этом случае, необходимо будет удалить существующую крышу, надстроить существующие партийные стены и построить новую конструкцию, отстоящую от передней стены, с наклоном передней и задней стенок внутрь.Это называется пристройкой мансардной крыши.

Как получить проект пристройки мансардной крыши

Национальное руководство по планированию концентрируется на расширении и переоборудовании чердаков, где слуховые окна являются более обычным явлением. Расширение слуховой крыши часто может быть выполнено без полного разрешения на застройку, в рамках разрешенных прав на застройку. Однако расширение мансардной крыши может представлять собой гораздо более значительное изменение, когда почти наверняка потребуется полное разрешение на строительство.

Ознакомьтесь с инструкциями местного совета

Если в вашем районе распространены надстройки мансардных крыш, ваш местный совет, возможно, выпустил специальные инструкции по проектированию мансардных крыш, предназначенные для архитекторов и домовладельцев. Многие районы Лондона выпустили дополнения к руководству по дизайну жилых домов в рамках своей программы местного развития. Вот некоторые часто встречающиеся инструкции:

• Мансардные надстройки крыши часто неприемлемы, если другие дома в вашем ряду не были расширены, и где линия крыши остается непрерывной.
• В зависимости от размера и характера существующего здания, мансардная крыша с «плоской вершиной» может быть более приемлемой, что сводит общую высоту к минимуму. См. Иллюстрированные примеры мансардной крыши «с плоским верхом» и «двускатной» ниже, взятые из дополнительных указаний совета Хакни.
• Обычно допускается максимальная внутренняя высота от пола до потолка, например 2.3м.
• Передняя и задняя «стены» пристройки крыши часто имеют максимально допустимый уклон e.г. 70 °, которые должны быть отклонены от существующих отметок с желобом, разделяющим их.
• Окна должны быть пропорциональными / иметь отношение к окнам ниже.
• Как правило, вам нужно будет использовать материалы, которые соответствуют существующему зданию или соответствуют ему. Это правило распространяется на все пристройки дома.
• Если это крыша в форме долины «V» (также известная как «бабочка» или «лондонская крыша»), существующий V-образный профиль задней отметки обычно необходимо сохранить.

Мансардная крыша плоская

Мансардная крыша двускатная

Спросите у архитектора

Ваш архитектор — лучший человек, которого можно спросить о подаче заявки на проектирование пристройки мансардной крыши.
