Как покрыть крышу профнастилом своими руками (+фото)

После того, как стены возведены, становится актуальным вопрос выбора эффективного и практичного кровельного материала. Наиболее экономичный – это профнастил. На современном рынке представлен широчайший ассортимент подобной продукции достаточно высокого качества. Однако внимание нужно уделять не только качеству материала, но и качеству крепления профлиста. Правильно уложенный профнастил достойно перенесет негативные воздействия окружающей среды и убережет гараж от всевозможных протеканий во время дождя или снега. Самое главное, перед началом монтажа разобраться в технологии укладки и изучить особенности профнастила. В данной статье мы рассмотрим, как покрыть крышу профнастилом своими руками.

Профилированный лист для кровли

Профилированный настил изготавливается из оцинкованной стали или материалов на ее основе, так как они придают кровле особенную надежность. Превосходная жесткость листа обеспечивается его предварительной прокаткой.

Профнастил обладает весьма высокой прочностью и является уместным практически в любых условиях эксплуатации. Самое важное при выборе материла — знать, что кровельные и стеновые виды профлиста могут отличаться друг от друга по своим эксплуатационным качествам, поэтому заменять кровельный профнастил на стеновой не рекомендуется. Невзирая на то, что в последнее время очень многие используют профнастил для строения производственных площадей, павильонов и навесов, его приоритетным назначением все же остается крыша зданий и сооружений.

Этапы работ

Как правильно положить профнастил

Технологию монтажа профнастила нельзя назвать сложным процессом. Естественно, что базовым принципом крепления профлиста на крыше является строгое и четкое соблюдение всех существующих правил, норм и стандартов. Кроме того, в процессе работы следует учитывать индивидуальные особенности самой кровли и, конечно же, свои собственные пожелания к конструкции будущей крыши. Она, ввиду своих технических особенностей, должна иметь незначительный уклон в несколько градусов, при его наличии кровля будет надежно предохранять помещение от сильных атмосферных осадков и иных протечек.

В данном случае оцинкованный профилированный лист является превосходным материалом, позволяющим существенно снизить материальные затраты.

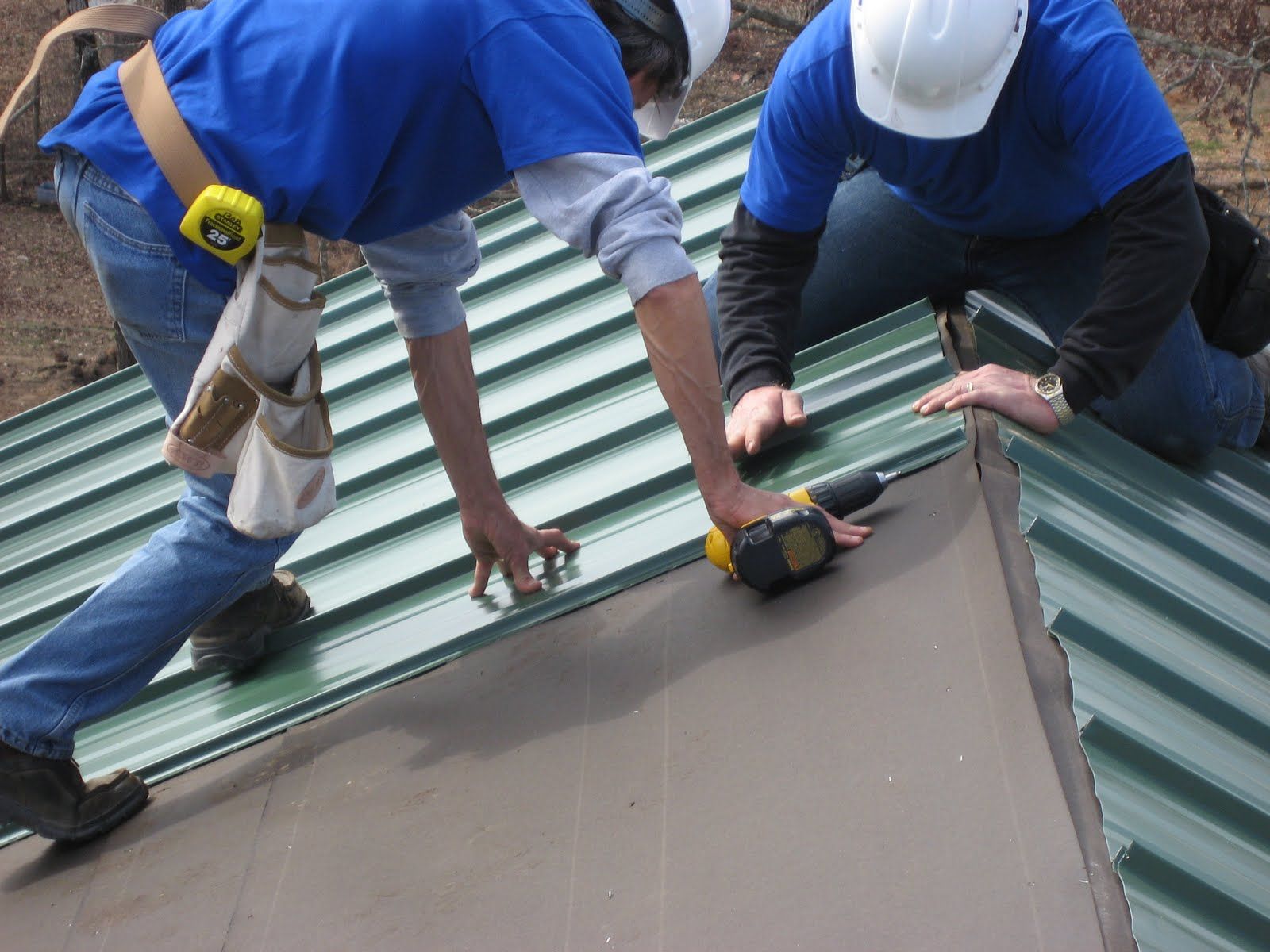

Укладка профнастила Как правильно покрыть крышу профнастилом? Монтаж профлиста осуществляется, как правило, с помощью специальных саморезов для кровли. Они замечательно подходят для работы с поверхностями на деревянной основе. Кровельные саморезы имеют неопреновую прокладку и врезаются в материал мини-сверлом, находящимся на острие. Здесь, в отличие от шифера, очень важно не забывать, что материал лучше крепить точно по изгибу профиля. Также необходимо помнить, что прокладка гидро- и пароизоляции должна дополняться надежной и качественной подкровельной системой. Как крепить профнастил Перед началом монтажа первоочередная задача – поднятие профнастила на крышу. Поднимать его рекомендуется по одному листу, используя специальные лаги, устанавливаемые от земли до края будущей крыши. В ветреную погоду лучше воздержаться от работ, так как в подобных погодных условиях велика вероятность повреждения материала.

Рекомендуется в процессе установки стропил сделать контрольный замер скатов, потому что в процессе строительства данная процедура окажется весьма затруднительной.

Кроме всего прочего нужно проверить:

уровень и максимальное отклонение скатов (оно не должно превышать 1 мм миллиметра на каждый метр длины). При чрезмерном отклонении от горизонтали существует вероятность нестыковки профилированных листов друг с другом.
прямоугольность скатов крыши. Для этого нужно измерить их диагонали, и убедиться, что отклонение не превышает 2 сантиметров.

Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.
Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.

Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Техника безопасности и меры предосторожности

Безопасность при укладке профнастила

Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными шагами. Наступать нужно в прогиб волны и только в точки нахождения обрешетки.
Саморезы при укладке профнастила нужно вкручивать в прогиб волны.
Необходимо тщательно обрабатывать повреждения и сколы, а также участки листов на месте срезов, во избежание нарушения целостности покрытия.
Чтобы не допустить порезов рук об острые края, монтаж профилированного настила необходимо производить в специальных перчатках.
Нельзя использовать листы профнастила, не сняв с них предварительно защитную пленку, она может прилипнуть к полимерному покрытию.

Если имеются загрязненные участки, то их нужно обязательно промыть мыльным раствором или очистить специальной мягкой щеткой.
Категорически запрещается использовать в процессе укладки «болгарки». Искры, неизбежно возникающие при работе углошлифовальной машины, прожгут покрытие профнастила, что со временем приведет к активным коррозийным процессам.

Инструменты

Инструменты для нарезки профнастила

Рычажные ножницы, применяемые для нарезки листов толщиной до 0,6 мм в независимости от направления.
Просечные ножницы. Используются для ручной нарезки листов и должны комплектоваться сменными ножами.
Насадка для дрели, предназначенная для нарезки стали толщиной до 0,8 мм.
Для эффективной резки материала толщиной 1,2 мм и более нужны просечные электроножницы.

Использование профилированного настила в качестве кровельного материала является одним из самых демократичных и экономичных вариантов как для производственно-промышленных объектов, так и для частных построек, в том числе и гаражей.

Фото

Устройство обрешетки схема Укладка профнастила Угол наклона крыши из профнастила Правила укладки Пирог крыши из профнастила схема Особенности монтажа схема

Как покрыть крышу профлистом своими руками. Видео и фото монтажных работ

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или профнастил. Он широко применяется при возведении хозпостроек, заборов, обшивки стен и кровельных работах.

Благодаря легкости и простоте монтажа, крыть профнастил может и непрофессионал. Попробуем разобраться, как покрыть крышу профлистом своими руками. Видео и фото примеров кровельных работ помогут разобраться в этом вопросе.

Металлический профлист — отличное решения для крыши дома

Что такое профилированный лист и как им крыть крышу

Благодаря развитию передовых технологий, в строительстве появились новые материалы, обладающие высокими эксплуатационными характеристиками и доступной ценой. К высокотехнологичным стройматериалам относится профнастил – оцинкованные гофрированные листы металлопроката разного размера с полимерным покрытием или без него.

Листы профнастила различной расцветки и с разной высотой гофры

С внешней стороны профилированный лист состоит из следующих слоев:

оцинкованный лист – основа профлиста;
антикоррозийное покрытие;
полимерное покрытие;
защитная монтажная пленка.

С внутренней стороны лист может быть также защищен антикоррозийным слоем и защитным лаком.

Преимущества использования профлистов в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам, профлист просто незаменим при обустройстве кровли. Удобство использования этого материала заключается также в том, что обшивку стен, установку заборов и кровлю крыши профлистом можно производить своими руками. На многочисленных специализированных сайтах имеются видео и фотоинструкции того, как можно крыть крышу настилом из профлистов.

Высокая прочность, антикоррозийные свойства и жесткость в сочетании с разнообразием размеров и небольшим весом обеспечили популярность профнастила при строительстве разного вида помещений.

Профлисты может уложить даже непрофессионал

К основным преимуществам использования профлиста относят следующие:

долговечность;
неподверженность коррозии;
жесткость;
небольшой вес;
универсальность;
легкость самостоятельного монтажа;
доступность комплектующих материалов;
удобство транспортировки и хранения;
низкая цена;
широкий выбор размеров;
высокая эстетичность покрытия.

Крыша из профнастила не подвержена коррозии

Применение профлиста ускоряет время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а малый вес позволяет крепить профлист даже новичкам.

Как покрыть крышу профлистом своими руками. Видео и фотопримеры выполняемых работ

После выхода на строительные рынки профилированных листов, кровельные работы с помощью этого материала стали производится значительно быстрее и проще. Большое количество информации, фото и видео, как покрыть крышу профлистом своими руками, позволяют научиться крепить кровлю из профнастила самостоятельно.

Как и многие ремонтные работы, крыть кровлю профлистом лучше всего вдвоем. Предварительно необходимо уточнить размеры площади, которую нужно покрыть профнастилом, удостовериться в прямоугольной форме скатов и проверить их плоскость с помощью уровня. Затем определиться с цветом, формой, толщиной и маркой профлиста, а также подобрать необходимый инструмент и комплектующие.

Виды профлиста, выбор и маркировка профнастила

Разнообразие видов, форм и широкий диапазон размеров профлиста для крыши дают возможность найти нужный материал для любой кровли.

Профлист с капиллярной бороздкой

Профлисты отличаются высотой гофры, наличием капиллярной бороздки и разнообразием цветовой гаммы полимерного покрытия. Форма гофры профнастила бывает трапециевидной и синусоидальной, реже встречается лист закругленной и прямоугольной формы.

Капиллярная канавка необходима, чтобы отвести влагу с крыши при стыковке профлистов внахлест, а полимерное покрытие обеспечивает защитную и эстетическую функцию. Благодаря разнообразию цветовой гаммы, можно смонтировать своими руками крышу любого цвета, придав особую индивидуальность жилищу.

Важно! Все данные о профлисте отражены в его маркировке. Для кровли используют профнастил с маркировкой буквой H – несущий, а последующий ряд цифр означает ряд характеристик.

Маркировка профнастила: Н — для настила кровли (установки несъёмной опалубки, в качестве межэтажных перекрытий), С — для стеновых ограждений и перегородок, НС — для настила кровли и стеновых ограждений

Например, профнастил имеет маркировку Н-60-0,7-840, что означает:

профнастил для кровли;
высота гофры 60 мм;
толщина металла профлиста 0,7 мм;
монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося помещения и климатических условий местности. Неотапливаемые помещения, сараи, ангары и прочие подсобные здания можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия. Жилые здания, где угол наклона кровли свыше 10°, нужно крыть профлистом с полимерным покрытием, большой толщиной металла и высокой гофрой.

Для крепления профлистов используйте саморезы под цвет кровли

Важно! При выборе профлиста обращайте внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол ската. Чем больше угол ската, тем больше поверхность кровли, выше парусность, но ниже снеговая нагрузка, так как с покатой крыши снег легко скатывается. Во избежание деформаций, кровлю небольшого уклона нужно крыть профлистом большей толщины.

Схема укладки тепло- и гидроизоляции для крыши из профнастила

Необходимые инструменты и материалы

До того как, крыть крышу профлистом своими руками, необходимо определиться с инструментом и закупить соответствующие материалы. Для самостоятельной установки кровли из профнастила необходимо иметь следующее:

аккумуляторный шуруповерт;
строительный степлер;
электроножницы и ножовку по металлу;
строительный уровень;
рулетку;
маркеры разного цвета;

Инстументы для монтажа профлистов: 1 — шуруповерт, 2 — молоток, 3 — резиновый молоток, 4 — щетка по металлу, 5 — рулетка, 6 — рейка, 7 — маркер, 8 — водяной уровень, 9 — ножницы по металлу, 10 — круглогубцы

пистолет с герметиком;
дрель с комплектом буров;
шурупы-саморезы с уплотнительной шайбой;
конек для соединения листов;
металлическую щетку для удаления стружки;
ветровую планку от дождевой воды;
снегозадержатели на крышу из профлиста.

Состав металлического профлиста

Этапы работ и расчет материала

Основными этапами кровельных работ своими руками с использованием профлистов являются:

проектирование кровли;
установка обрешетки;
определение размеров и количества профлиста;
определение комплектующих и доборных элементов;
монтаж профлиста на кровлю крыши;
установка ветровых планок, конька и снегозадержателей.

Перед тем как покрыть крышу профлистом, нужно определиться с проектом. Это можно сделать с помощью специализированных строительных программ или произвести расчет самостоятельно. Если предстоит крыть сложную кровлю с множеством скатов под разными углами наклона, лучше всего воспользоваться готовыми программами или обратится к архитекторам. При несложной конструкции вопрос, как накрыть крышу профлистом без специальной программы, решается путем обычных математических расчетов.

Крыша, подготовленная для укладки листов профнастила

Расчет материала

Основная формула для расчета количества профилированных листов, чтобы крыть простую крышу, следующая:

N=D/L,

Где N – количество профлистов для укладки горизонтального ряда, D – длина ската кровли, L- полезная (монтажная) ширина листа. При окончательном расчете параметр N округляют в большую сторону.

Важно! Говоря о размерах профлиста для крыши необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, т.е полезная ширина листа. При этом нахлест материала равен разнице между общей и полезной шириной листа.

Для несложной крыши количество требующихся профлистов можно рассчитать самостоятельно

Размер горизонтального нахлеста зависит от угла склона и определяется по специальной таблице:

Угол ската	До 15 градусов	15 — 30 градусов	Более 30 градусов
Нахлёст	20 см и более	От 15 до 20 см	10 — 15 см

Вертикальный нахлест зависит от марки выбранного профнастила и его нужно крыть с перекрыванием волны.

Марка профнастила играет существенную роль и при определении размера свеса: чем больше высота гофры, тем длиннее должен быть свес. При коротком свесе может произойти затекание воды под кровлю.

После определения количества горизонтальных профлистов, нужно рассчитать, сколько таких рядов необходимо, чтобы накрыть кровлю. Эта величина рассчитывается исходя из длины склона крыши, карнизного свеса, кровельного листа, размера нахлестов, а также с учетом доборных элементов.

Монтаж обрешётки под профнастил

Как крепить профлист на крышу. Особенности монтажа своими руками

Прежде чем начать крепить профнастил своими руками, желательно просмотреть соответствующие обучающие видео и фотоматериалы. Кровлю крыши профлистом нужно начинать после установки торцевых досок, с нижнего ряда, с расчетом на величину свесов. К верхней торцевой доске впоследствии нужно крепить торцевую планку профлиста (ветровой уголок). Затем с помощью саморезов установить карнизную планку.

Схема подготовки крыши под укладку профлистов

Важно! Установка карнизной планки должна быть произведена ниже гидроизоляционного ковра. Тогда образующийся конденсат будет попадать в водосбор или на отмостку.

Покрыть кровлю профнастилом своими руками можно двумя способами: накрыть предыдущий лист последующим, либо подложить его под низ. Крепить профлисты к обрешетке нужно шурупами-саморезами с ЭПДМ-прокладкой для защиты от влаги. Количество саморезов рассчитывается исходя из формулы: 5-7 шт. на 1 кв.м кровли. Для скрепления профлистов шурупы ввинчивают в верхнюю волну профиля с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки, старайтесь закручивать шурупы аккуратно и без дополнительного усилия.

Важно закручивать саморезы в профнастил правильно

Крепить профлисты можно четырехблочным или трехблочным способом. В первом варианте последовательность монтажа следующая:

Первый лист первого ряда.
Второй лист второго ряда.
Второй лист первого ряда.
Второй лист второго ряда.

Во втором варианте крепить листы нужно по схеме:

Два листа первого ряда.
Один лист второго.

Монтаж доборных элементов. Снегозадержатели

После монтажа профнастила, необходимо установить те доборные элементы, которые не крепились во время кровли: конек, отливы, планки углов, снегозадержатели и прочее.

Доборные элементы для крыши из профлистов

Учитывая наши климатические условия с суровой и снежной зимой, снегозадержатели являются важным элементом крыши. Из-за высокой теплоемкости профлиста происходит подтопление нижнего слоя снега и существует опасность лавинообразного его схода.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Также снегозадержатели предохраняют защитный слой профлиста от повреждения твердыми частичками, содержащимися в снегу.

Снегозадержатели защитят зимой от схода снежной массы с крыши

Полезный совет! Учитывая стоимость снегозадержателей, можно крепить их не по всей поверхности крыши, а в наиболее важных местах: над дорожками и входами в здание.

Снегозадержатели имеют разные размеры и конструкцию, выбор которой определяется средней высотой снежного покрова местности, а также особенностями крыши. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения крыши от снега.

На основе полученной информации и представленных видеоматериалов вы сможете легко и быстро создать красивую крышу собственного дома самостоятельно.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как правильно покрыть крышу профнастилом, примеры на фото и видео

Перед проведением основных работ, расспросите специалистов о необходимых инструментах для выполнения монтажных работ.

Давайте рассмотрим, что же понадобится для работы с профнастилом:

Ручные ножницы по металлу, которые без труда разрезают профнастил, толщиной до 6 миллиметров.
Электроножницы – для экономии времени и качественного результата работ.
Электрический лобзик.
Дисковая пила с мелкими зубьями.

Очень важно: не используйте при работе с профнастилом следующие инструменты:

Болгарки.
Абразивные круги.

Чтобы наглядно увидеть, как правильно покрыть крышу металлопрофилем, советуем обратиться к фото- и видеоматериалам.

Монтаж кровли из профнастила и его этапы

Подготовительные работы: покупка, транспортировка и доставка профилированных листов на кровлю.
Обработка пространства под кровлей: создание и улучшение гидро- и пароизоляции.
Монтажные работы профнастила на кровле.

Ранее, мы рассказывали о первом этапе – подготовительном. Сейчас хотелось бы поговорить о втором и третьем этапах монтажа кровли. Обратимся к советам специалистов, которые по практике знают, как правильно перекрыть крышу профнастилом. Первым делом следует произвести работы по гидро- и пароизоляции. Это возможно при использовании специальной пароизоляционной пленки, которая крепится изнутри к стропилам (подробнее: «Как правильно укладывать пароизоляцию»).

Важно: Укладка пароизоляционной пленки – внахлест. Используйте специальную ленту. В процессе работы могут остаться щели – их рекомендуется обработать герметиком. Благодаря таким действиям – стыки будут надежными и не пропустят влагу в подкровельное пространство.

Внимание: Если вы правильно выполните гидро- и пароизоляцию, то кровля металлопрофилем будет сохранять 25% тепла.

Жилая мансарда потребует использования матового утеплителя. Стоит сказать и о самой технологии: 1-й слой — пароизоляция крыши, 2-й слой — теплоизоляция, 3-й слой – гидроизоляция. Обязательно устанавливайте «холодный» треугольник. Это обеспечит циркуляцию холодного и теплого воздуха. Аналогичная цель и у щелей в карнизе и отверстий в коньке кровли. Благодаря таким «выходам» – обеспечивается естественная вентиляция, которая избавляет пространство под кровлей от конденсата. При этом увеличивается срок эксплуатации кровли. Читайте также: «Как уложить пароизоляцию на крышу».

Следующее действие – гидроизоляция кровли. Это необходимо для защиты теплоизоляционного слоя от избытка влаги.

Если пренебречь установкой гидроизоляционного слоя, то:

На кровле образуются льдинки, и может появиться сырость.
Это приведет к постепенным процессам гниения всех деревянных конструкций стропильной системы. Чтобы окончательно зафиксировать гидроизоляционный слой, рекомендуется воспользоваться специальными мембранами.

После проведения гидро- и пароизоляции кровли, можно приступать к прикреплению контробрешетки к деревянной конструкции. Для такой работы лучше всего использовать деревянный брус 50х50 миллиметров. Вам необходимо прибить доски, которые обработаны антисептическим раствором.

Шаг обрешетки – 20-40 сантиметров. Он должен зависеть от угла склона кровли – если скат кровли большой, то расстояние на обрешетке должно быть маленьким.

Монтируем профнастил на крышу

После того как все подготовительные работы будут проведены – можно приступать к покрытию крыши профнастилом. Как уже отмечалось ранее, начинать монтажные работы следует с нижнего края кровли.

Уложите профилированные листы внахлест двумя способами. Рекомендуется пользоваться специальными крепежными саморезами для кровли. Их особенность – наличие резиновых уплотнителей.

Важно: Следует ввинчивать саморезы-шурупы только в изгибы на волне профилированного листа.

Учитывайте, что не все виды профнастила подходят для кровельных работ. Если вы живете в местности, где выпадает большое количество осадков и дует сильный ветер – отдавайте предпочтение профнастилу с высоким профилем, дополнительными желобками и ребрами жесткости. Очень важно произвести верный расчет профнастила для крыши. Рекомендуется измерить всю площадь кровли, а также тщательно измерить каждый угол ее наклона.

Как покрыть крышу профнастилом, смотрите на видео:

Профилированный материал крепится к обрешетке. Металлические листы должны располагаться в нижней полке. Для крепления советуем использовать саморезы для кровли и учитывать правила, как правильно крепить профнастил на крышу. Перед этим вам необходимо прикинуть примерный расчет: от 5 до 8 саморезов на 1 квадратный метр. Учитывайте, что саморезы также бывают разной длины и формы. Для кровельных работ оптимальный размер саморезов – 4,8х28 миллиметров. Помните, что необходимо оформить фронтальный срез. Именно он защищает вашу кровлю от сильных порывов ветра. Кроме того, фронтальный срез не допустит обрывание кровельного материала с вашей конструкции (прочтите: «Как сделать крышу из профнастила»). Для более детального ознакомления с процессом монтажной работы, рекомендуем обратиться к видеоматериалам интернета. Там пошагово показано, как перекрыть крышу профнастилом. Именно из видеофрагментов вы можете узнать о самых сложных этапах работы и успешно их преодолеть.

Второй наш совет – обращение к специалистам своего дела. Речь идет о профессионалах, которые в кратчайшие сроки смогут обустроить вашу кровлю при хорошем качестве. Вы также можете осуществить все работы и собственными силами. Единственное, не забывайте – что для поднятия материала на крышу, вам понадобятся помощники.

Таким образом, мы рассказали вам о том, как покрыть крышу профнастилом.

Крыша из профнастила своими руками или как правильно крыть крышу профнастилом

Если вашему дому требуется кровля, имеющая привлекательный и изысканный вид при сравнительно низкой стоимости, крыша из профнастила — холоднокатанного оцинкованного стального листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

Преимущества профилированного стального листа:

отличные эксплуатационные качества: устойчивость к воздействию атмосферных факторов, солнечному излучению, механическая прочность, стойкость к коррозии,
низкий удельный вес (от 5,5 до 9,5 кг/м²), поэтому низкая нагрузка на стропильные системы и обрешетку,
кровельный материал можно подобрать по фактуре и цвету под дизайн здания,
сравнительно низкая цена при высоких эстетических качествах.

Какой профнастил пригоден для крыши

Любая из марок профнастила (универсальный, несущий или стеновой) подойдет для кровли, но для укладки тонкого стенового материала потребуется почти сплошная обрешетка. Для обычной обрешетки с шагом 65–100 см предпочтительнее использовать более прочный и жесткий профлист. Наиболее часто применяют материал с такими показателями:

марка Н или НС (несущий и универсальный),
толщина профлиста от 0,5 до 0,7 мм (прочный и легкий одновременно),
высота гофры 20–75 мм (обеспечивает возможность упругой деформации кровли),
наличие капиллярной водоотводной канавки,
цвет покрытия, подходящий под существующий или проектируемый экстерьер дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно, чтобы покрыть крышу профнастилом своими руками

Простую односкатную или двускатную крышу дачного домика, летней кухни или гаража самостоятельно покрыть не составит большого труда с одним-двумя помощниками и некоторыми навыками работы с шуруповертом и электролобзиком. Ломаная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной работы. Поможет в этом видео.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов, чтобы перекрыть крышу профнастилом. Цена работы будет зависеть от сложности кровли и площади скатов.

Сколько материала понадобится

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската 12 м или меньше, нужно ширину ската разделить на ширину материала, полученное число листов увеличить на 15%.

Для более сложных кровель можно произвести расчет профнастила на крышу онлайн по специальным программам. Программы позволяют не только максимально точно определить количество материала, но и просчитают уклон кровли, размеры нахлеста, определят наилучший вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы

Для работы потребуются измерительные и режущие инструменты, крепежные материалы:

рулетка и маркер для измерений и разметки,
ножницы или электропила (электролобзик) по металлу,
дрель-шуруповерт для крепления листов на обрешетке,
лестница и длинные бруски понадобятся для работы и подъема кровельного материала на крышу,
уплотнительная лента для стыков (следует подобрать к марке),
специальные кровельные саморезы под цвет профиля,
стальные шайбы и резиновые или эластомерные прокладки, прилагаемые к саморезам.

Особенности укладки кровли из профлиста

Выполнять работы лучше всего вчетвером, так получится намного быстрее. Два человека тоже могут справиться, а вот в одиночку работать с длинными листами профнастила очень трудно.

Минимальный угол ската кровли 10^о. При меньшей величине угла ската вода может попадать под материал.
Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
Чтобы защитить профнастил от коррозии, следует сделать гидроизоляцию и пароизоляцию по обрешетке.

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли.

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Порядок укладки профнастила своими руками

Профлисты укладывают, снизу вверх, начиная по скату от торца здания, слева направо или справа налево — все зависит от того, с какой стороны листа изготовитель сделал капиллярную канавку. При укладке материала канавка должна закрываться волной следующего листа.
Размер нахлеста профлистов по горизонтали и по вертикали зависит от величины угла ската кровли. При небольших величинах угла наклона ската листы кладут с нахлестом в две волны по вертикали, при высоких значениях — в одну или в полволны.
Нахлест по горизонтали ската не менее 10 см. Первый ряд укладывают с вылетом 30–50 см над свесом (расстояние зависит от конструкции водосточной системы). Стыки между профлистами герметизируют специальной лентой. Лист второго ряда укладывают со смещением по торцу на половину ширины.

Как поднимать листы на крышу

Если работают 2 или больше человек, поднять листы просто. Их укладывают на раму из 5–6 брусков пачками по 5–10 штук и по наклонным доскам, приставленным к обрешетке, затягивают веревкой наверх.

На обрешетку для того чтобы листы не скатывались, прибивают один-два бруска снизу и кладут пачку листов покрытия. Так работать намного удобнее, чем подавать по одному, хотя такой способ тоже применяют.

Как крепить профнастил на крышу правильно

Листы крепят к обрешетке саморезами с шайбами и герметизирующими прокладками. Количество их не более 6–10 штук на 1 кв.м. настила. На скате шурупы ввинчивают в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручивают шуруповертом, они легко проходят насквозь, не повреждая покрытие. На толстых стальных листах в местах крепления их к обрешетке целесообразно сделать предварительно разметку и дрелью просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от него будет зависеть качество всей работы.

Первый лист сначала закрепляют посередине одним шурупом и тщательно выравнивают свес от карниза и положение по вертикали обрешетки. После этого его закрепляют вторым шурупом.

К верхним и нижним доскам обрешетки материал крепят, вкручивая саморезы в каждый прогиб волны, в центральные доски — через прогиб.

Второй по высоте ряд кладут со смещением листов вправо или влево на половину ширины. Режут профлист электропилой, ножовкой по металлу или электролобзиком с пилкой по металлу. Делают это на земле.

Внимание! Резать профлист болгаркой нельзя. Это разрушит полимерное покрытие. Для резки следует применить ножницы по металлу, а срезы закрашивать краской.

Горизонтальные стыки также герметизируют лентой. Саморезы на нахлесте ввинчивают в каждое углубление волны. Резиновая уплотнительная шайба должна выступать на 1–2 мм по периметру головки шурупа, это указывает, что она не пережата и не затянута слабо.

Установка конька на профнастил

Коньковые доборные элементы к кровле из профнастила выпускают

простые в виде согнутого под углом листа с шириной полок до 30 см,
с полукруглым ребром,
с П-образным ребром и полками таких же размеров.

Чтобы установить конек на крышу из профнастила, последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

на край последнего ряда листов укладывают ленту или полосу конькового уплотнителя,
параллельно оси конька закрепляют бруски,
к брускам саморезами в верхнюю гофру через 20–30 см прикручивают элементы конька, начиная со стороны, куда чаще всего дует ветер,
торцы полукруглого конька закрывают специальными заглушками,
П-образный конек крепят на брусок, который специально устанавливают под него на коньке крыши.

Крыша из профнастила будет радовать вас своей красотой и вызывать чувство гордости отличной работой, выполненной своими руками. Деньги, сэкономленные на этом, можно будет потратить на изготовление оригинального флюгера, который украсит дом.

Как покрыть крышу профнастилом: кроем правильно

полувальмовая голландская крыша из профнастила

Качественно крыть крышу профнастилом можно даже при отсутствии профессиональных навыков строительства. Важно лишь соблюдать технологию работ и постараться избежать распространенных ошибок, которые могут повлиять на результат.

Выбор профнастила

Преимущества данного материала очевидны:

небольшой вес: перекрытие крыши профнастилом не требует усиления имеющейся стропильной системы, строительных конструкций и фундамента;
разумное соотношение стоимости и долговечности материала: при правильном монтаже кровля может послужить более 15 лет;
эстетичность: профнастил с полимерным цветным покрытием позволяет создать привлекательную на вид кровлю;
практичность: простые оцинкованные листы являются недорогим решением для промышленных зданий и хозяйственных построек.

Крайне важно подобрать материал с необходимыми прочностными характеристиками. Кроме того, необходимо учитывать, что в качестве кровельного материала должен использоваться профнастил с капиллярной канавкой, которая способствует эффективному отведению дождевой воды при монтаже листов внахлест. Не рекомендуется экономить на материале – у дешевого профлиста, выполненного из некачественной стали, капиллярная канавка легко деформируется при нагрузках и становится бесполезной. Такую крышу не получится без повреждений очистить от снега в зимний период или отремонтировать при необходимости.

капиллярная канавка на профнастиле

Оцинкованный лист – наиболее дешевый вариант кровли, но его нельзя назвать привлекательным. Высоким спросом пользуется профнастил с защитно-декоративным полимерным покрытием. Важно определиться с требованиями к прочности и износостойкости данного покрытия. Если предполагается использовать профлист для монтажа на крыше с большим углом наклона скатов, то можно применять материал с покрытием из полиэстера, поскольку с такой кровли снег скатывается под собственным весом и снижен риск повреждения покрытия при очистке.

Для крыш с меньшим углом наклона рекомендуется приобрести профнастил со значительно более прочным внешним слоем из пурала или ПВДТФ (поливинилдифторид), но в этом случае покрытие крыши профнастилом обойдется дороже.

слои покрытий листа профнастила

Как избежать повреждений материала при транспортировке

Профнастил, изготовленный из стального листа методом холодного профилирования, в качестве кровельного покрытия обладает необходимой прочностью и способностью выдерживать высокие снеговые и ветровые нагрузки. Но листы, по отдельности, в значительной степени подвержены механическим повреждениям.

Транспортировку и подъем материала к месту монтажа следует осуществлять, предприняв определенные меры предосторожности, чтобы исключить случайное повреждение профнастила.

Перед тем, как покрыть крышу профнастилом, материал следует доставить на объект. При этом необходимо соблюдать определенные правила транспортировки. Деформация кровельного материала в процессе погрузочно-разгрузочных работ или перевозки приведет к необходимости его замены и в результате – к удорожанию кровли. Чтобы сделать надежное покрытие крыши, следует использовать профлист толщиной от 0,5 мм, выполненный из качественной стали.

Основные правила транспортировки:

Такой материал перевозится стопками, уложенными на прочное, твердое основание, к примеру, на деревянные лаги, причем длина лаг должна превышать ширину листа.
При подготовке к транспортировке груз, уложенный в машину, необходимо надежно закрепить стропами, чтобы избежать трения листов между собой и о соседствующие предметы – это может привести к порче защитного покрытия.
Рекомендуемая скорость движения транспортного средства при перевозке профнастила составляет не более 80 километров в час.

рекомендуемая скорость транспортировки профлистов

Если погрузка профлиста в месте приобретения обычно осуществляется профессионалами с использованием спецтехники, то разгрузка на объекте нередко выполняется собственными силами вручную. Чтобы правильно крыть крышу профнастилом, следует аккуратно переносить листы по одной штуке. Желательно каждый лист нести вдвоем.

Категорически запрещается перегибать профнастил или перемещать листы волоком! Деформированному листу практически невозможно вернуть первоначальную геометрию, и он становится непригоден для монтажа. Повреждение защитно-декоративного слоя ведет к быстрому началу процесса коррозии в процессе эксплуатации кровельного покрытия.

Подъем профнастила на крышу также следует выполнять правильно. Технология работ заключается в следующем:

нельзя поднимать материал при ветреной погоде – это может привести к его повреждению;
от земли до кровли рекомендуется протянуть лаги, по которым и осуществлять подъем листов;
поднимать профнастил можно только по одному листу.

поднятие профнастила на крышу с помощью лагов

Рассматривая, как правильно накрыть крышу профнастилом, можно отметить, что работы быстро и качественно могут выполнить два человека. При этом подъем материала на крышу значительно удобнее и проще осуществлять втроем. С технологией работ по монтажу покрытия можно ознакомиться в тематическом видео.

Как избежать повреждений материала при монтаже?

Как правильно покрыть крышу профнастилом? Если предстоит монтировать кровлю достаточно большой площади, то есть, в процессе крепления листов придется ходить по уже уложенному материалу, в первую очередь стоит позаботиться об обуви. Требуется надеть обувь с мягкой подошвой, которая не будет скользить по металлу и не повредит его защитный полимерный слой. Наступать на кровельный материал можно только в тех местах, где лист лежит на обрешетке.

Если мы кроем крышу профнастилом, то следует правильно подобрать инструмент для выполнения монтажных работ. Укладка данного кровельного материала не требует использования сложного дорогостоящего оборудования.

Достаточно иметь:

шуруповерт;
ножницы по металлу, способные резать сталь толщиной до 0,6 мм;
ножовку по металлу с мелкими зубцами;
электроножницы или электролобзик.

резка листов металлопрофиля

Не рекомендуется применять электросварку или газовую сварку при монтаже профнастила, так как в этом случае высока вероятность повреждения защитного покрытия листов.

Чтобы избежать коррозии на местах реза листов профнастила, желательно торцы материала немедленно обрабатывать антикоррозийной грунтовкой.

Особенности крепления профнастила

В вопросе как накрыть крышу профнастилом особое внимание уделяется крепежу. Чтобы надежно прикрепить листы к обрешетке, лучше всего использовать оцинкованные саморезы со сверлом на конце. Размер крепежных элементов – 4,8×35 мм. Каждый саморез должен быть снабжен специальной неопреновой прокладкой, которая защищает место крепления от попадания влаги. Саморезы необходимо вкручивать в волну в нижней ее части, прилегающей к обрешетке.

При креплении конька саморез вкручивают через верх волны. Производители профнастила нередко предлагают саморезы со шляпками, окрашенными в цвет выбранного кровельного материала, что повышает эстетичность готовой крыши.

крепление листов к обрешетке саморезами

При монтаже профнастила с полимерным покрытием особенно важно следить, чтобы стружка, образующаяся при вкручивании крепежа, не повредила внешний защитный слой материала.

Стружку требуется сразу же аккуратно удалять. Если ее оставить в месте крепления, она быстро начнет ржаветь, и послужит источником распространения коррозии, кроме того, наличие торчащей стружки помешает неопреновой прокладке герметично закрыть место крепления.

монтаж первого и последующего листов профнастила

Нельзя крепить профнастил к обрешетке при помощи алюминиевых заклепок или гвоздей! Данный вид крепежа не может обеспечить необходимую устойчивость кровельного покрытия к сильным ветровым нагрузкам.

Рассматривая, как перекрыть крышу профнастилом, можно отметить, что прочность и долговечность кровельного покрытия в значительной степени зависят от правильно выбранного шага обрешетки, достаточного вертикального и горизонтального нахлеста листового материала, использования специальных планок, защищающих торцы кровельного покрытия от атмосферных воздействий и ряда других факторов.

Об основных этапах монтажа кровли из профнастила подробно рассказано в видео материале.

Как покрыть крышу профнастилом своими руками?

Крыша — это один из самых главных элементов любой постройки. Именно от качества ее монтажа и надежности зависит долговечность и сохранность всех строительных конструкций здания. На сегодня одним из самых популярных и востребованных кровельных материалов является металлический профилированный лист. Этот материал прочен, надежен, долговечен и внешне привлекателен.

Очень важным достоинством профнастила является небольшой вес. Это облегчает как транспортировку, так и монтаж профилированного листа. Технология укладки кровельного покрытия из профлиста достаточно проста, что позволяет выполнить покрытие крыши профнастилом своими руками.

Перечисленные выше достоинства профлиста позволяют выполнить кровельные работы быстрее, чем для покрытий из любых других кровельных материалов.

Оглавление статьи (нажмите, чтобы открыть)

Покрытие крыши профлистом выполняется в три основных этапа: приобретение и транспортировка материалов для кровельного покрытия, подготовка подкровельного пространства и монтаж самой кровли из профнастила.

Выбор кровельного профнастила для покрытия крыши

Перед тем, как покрыть крышу профнастилом, необходимо выбрать оптимальную марку профлиста. Практически единственным непременным условием при выборе материала является достаточная несущая способность профнастила, позволяющая ему выдержать снеговые и ветровые нагрузки, характерные для региона строительства.

Несущая способность профилированного листа определяется высотой трапеции или волны профиля, а также толщиной металла. Высота профиля профнастила может быть от 8 до 114 мм. Чем выше высота профиля, тем больше несущая способность профнастила. Различной может быть и форма профиля. Несущий кровельный профнастил часто имеет дополнительные ребра жесткости, существенно усиливающие профиль.

Для того чтобы покрыть крышу дома профнастилом, обычно достаточно материала с высотой трапеции или волны профиля в 20-35 мм.

Зависит выбор материала, используемого на покрытие крыши профнастилом, и от угла наклона кровли. Чем меньше уклон крыши, тем больше нагрузка на кровельное покрытие. В частности, если для плоских крыш необходимо использовать несущий профилированный лист, то для кровель с большим уклоном можно ограничиться обычным стеновым.

На долговечность кровельного покрытия существенно влияет качество защитного покрытия профнастила. Покрытие кровли профлистом лучше выполнить из материала с полимерным защитным покрытием. Хорошо если это будет пурал, пластизол или ПВДФ. Но стоят такие покрытия достаточно дорого. Для климата средней полосы вполне подойдет и обычный полиэстер. Правильно смонтированная кровля из профлиста с этим недорогим покрытием гарантированно прослужит 20-30 лет.

Расчет материалов для покрытия кровли профнастилом

До того, как начинать покрытие кровли профнастилом, нужно правильно посчитать количество необходимых материалов. Для этого нужно определить площадь кровельного покрытия. Проще всего это сделать для односкатной или двускатной кровли, скаты которой имеют форму правильных прямоугольников. Для расчета площади более сложных вальмовых или мансардных кровель, поверхность их скатов нужно условно разбить на отдельные участки.

Перед снятием размеров крыши необходимо предварительно проверить правильность геометрии скатов. Для этого с помощью шнура измеряют их диагонали. Отклонение не должно превышать 20 мм. В противном случае подгонку листов кровельного покрытия будет выполнять очень сложно.

Покрыть крышу профнастилом проще, если длина листа кровельного покрытия будет равна длине ската с учетом величины карнизного свеса. В таком случае не понадобится стыковать несколько рядов профнастила. Это позволит избежать горизонтальных стыков между листами и сэкономить материал, поскольку не понадобится выполнять горизонтальные нахлесты между рядами профлиста.

Когда площадь кровли определена, количество профнастила можно посчитать, разделив эту величину на размеры выбранного профилированного листа.

Часто у индивидуальных застройщиков возникает вопрос: можно ли покрыть крышу профнастилом с минимальным количеством отходов или совсем без них? Для того чтобы исключить образование большого количества ненужных обрезков, для крыш сложной формы нужно еще до начала монтажа стропильной системы нарисовать в масштабе раскладку профнастила для каждого участка кровли. Незначительно сместив линии стыков плоскостей кровельного покрытия, можно добиться того, что практически все обрезки листов профнастила можно будет использовать.

Например, перед тем, как покрыть шатровую крышу профнастилом, можно подобрать такой угол наклона скатов, что лист профнастила нужно будет резать точно по диагонали. При этом каждый скат будет состоять из двух прямоугольных треугольников, что позволит практически исключить образование отходов.

Выполнив расчет количества профлиста, нужно определить, сколько потребуется приобрести различных доборных элементов, крепежа и кровельного уплотнителя.

Расходные материалы

Технология покрытия крыши профлистом предусматривает обязательную герметизацию различных зазоров и стыков кровли с помощью специальных уплотнителей. Их обязательно устанавливают между листами кровельного покрытия и коньковым элементом крыши. Часто такие уплотнители монтируют и по краю карнизного свеса.

Установка таких уплотнителей защищает крышу от попадания влаги и различного мусора в подкровельное пространство.

Зная площадь кровли, можно достаточно точно посчитать и количество крепежа, необходимого для установки профнастила. Профилированный лист крепят к обрешетке с помощью специальных кровельных саморезов. Они представляют из себя винты с шестигранной головкой и прессшайбой, а также наконечником в виде бура. Этот наконечник позволяет крепить профнастил как к деревянной, так и к металлической обрешетке даже без предварительного просверливания листов.

Кроме специального наконечника, кровельные саморезы имеют уплотнительную шайбу из неопреновой резины. При затягивании самореза она самовулканизируется, обеспечивая герметичность кровельного покрытия в месте крепления. Наиболее часто применяются саморезы размером 4,8х28 мм, а расход их составляет 5-8 шт на 1 м² кровельного покрытия.

Правила транспортировки профилированного листа

До того, как покрыть крышу профнастилом, самостоятельно необходимо доставить все необходимые материалы на место строительства. Для того чтобы исключить повреждение профлиста при транспортировке, нужно следовать нескольким простым правилам:

Укладывать профнастил в машину необходимо на ровное твердое основание. Лучше всего использовать деревянные бруски, длина которых должна быть больше ширины профлиста.
Для того чтобы при перевозке листы профнастила не терлись друг о друга, всю стопку необходимо стянуть ремнями или специальными стропами.
Скорость автомобиля не должна превышать 80 км/час, при перевозке лучше избегать резких рывков и торможений.
Снимать профнастил нужно по одному листу и переносить только в вертикальном положении.

Все это позволит избежать повреждения при транспортировке полимерного защитного покрытия. Малейшая царапина на его поверхности может привести к преждевременной коррозии материала и снижению срока службы кровельного покрытия.

Подготовка стропильной системы к укладке профнастила

Любая кровля имеет достаточно сложное устройство, при этом каждый элемент конструкции выполняет свою особую функцию, обеспечивая в конечном итоге надежность и герметичность крыши из профнастила. Кроме кровельного покрытия в конструкцию кровли входит пароизоляция, гидроизоляция, тепловая изоляция и вентиляция. Ниже на рисунке показано устройство, так называемого, «кровельного пирога».

Технология покрытия крыши профнастилом определяет, как и в какой последовательности должен выполняться каждый из элементов всей конструкции.

В частности, пароизоляция защищает подкровельное пространство от попадания атмосферной влаги, поддерживая при этом в нем оптимальную влажность. Это самый нижний слой кровельного пирога.

Гидроизоляция защищает утеплитель, как от атмосферной влаги, так и от конденсата, образующегося на внутренней стороне кровельного покрытия при резких перепадах температуры воздуха. Гидроизоляционная мембрана раскатывается поверх стропил с нахлестом в 150 мм и закрепляется брусками контробрешетки. Кроме решения перечисленных выше задач, качественно выполненная гидро- и пароизоляция уменьшают потери тепла через кровельное покрытие приблизительно на 25%.

Количество гидроизоляционной пленки и паропроницаемой мембраны измеряется в квадратных метрах и приблизительно на 15% больше площади кровли.

В случае размещения под кровлей жилого помещения, порядок покрытия крыши профнастилом предусматривает укладку между паро- и гидроизоляцией слоя утеплителя. Толщина его зависит от климатических особенностей местности — например, в средней полосе толщина утеплителя должна быть порядка 200 мм. Для удаления из влаги из тепловой изоляции между гидроизоляцией и утеплителем устраивается вентиляционный зазор.

Как правильно покрыть крышу профнастилом?

Перед тем, покрыть крышу профнастилом своими руками, необходимо с помощью шнура проверить плоскостность скатов крыши. Отклонение должно быть не более 5 мм. Если отклонение выше нормы, плоскость ската выравнивается с помощью подкладок под бруски контрообрешетки, поверх которых монтируется обрешетка для крепления профнастила.

Чтобы покрыть крышу профнастилом, листы материала укладывают с нахлестом между соседними рядами. При уклоне меньше 15° нахлест должен быть не меньше 200 мм, от 15° до 30° — 150-200 мм, а при уклоне крыши больше 30° достаточно нахлеста в 100-150 мм.

Листы профнастила на крышу поднимают с помощью двух наклонных лаг, опираемых на стропильную систему в районе карниза. Поднимать можно только по одному листу.

В том случае, когда на скате монтируется два или больше рядов профнастила, укладывают его листы снизу вверх. При этом верхний ряд укладывается на нижний с нахлестом. Это препятствует попаданию дождя или снега под кровельное покрытие.

Начинать монтаж можно как с левого, так и с правого края крыши. Перед тем, как покрыть крышу профлистом, нужно выяснить преобладающее направление ветра в данной местности. При укладке листов покрытия со стороны, противоположной направлению ветра, каждый следующий лист накрывает край предыдущего, что предотвращает подрыв листов профнастила сильными порывами ветра.

Доборные элементы кровельного покрытия устанавливаются как до, так и после монтажа листов профнастила. Так, карнизные планки и нижние планки ендов монтируют до укладки профнастила, а торцевые (ветровые) планки фронтонных свесов и коньковые элементы устанавливаются только после монтажа листов покрытия. Между покрытием скатов кровли в районе конька обязательно оставляется зазор, который служит для вентиляции кровли и подкровельного пространства.

Стоит помнить, что все перечисленные работы: и по созданию кровельного пирога, и при креплении самих листов, проходят на высоте. А это — достаточно опасно, поэтому особое внимание стоит уделить своей собственной безопасности. Для этого необходимо следовать достаточно простым правилам. О том, как избежать травм и как правильно покрыть крышу профлистом — инструкция ниже.

Правила безопасной работы с кровельным профнастилом

Покрыть крышу профлистом своими руками несложно, однако неспециалисты часто пренебрегают или не знают базовые правила работы на кровле. Это приводит к травмам различной степени тяжести, а также, в лучшем случае, к порче кровли и необходимости заменять ее поврежденные участки.

Следуйте следующим правилам, чтобы избежать этого:

парусность листов профнастила очень велика, поэтому монтировать их в ветреную погоду строго запрещено;
передвигаться по уложенному кровельному покрытию можно только в мягкой обуви, ногу нужно ставить между волнами профиля в те места, где находится доска обрешетки;
при работе на скатной кровле обязательно использование страховки — в качестве простого варианта можно использовать обвязку вокруг стропил;
края листов профнастила довольно острые, поэтому, во избежание травм, работать нужно в плотных защитных перчатках;
не рекомендуется продолжать работы по покрытию крыши профнастилом сразу после дождя — необходимо дождаться полного высыхания поверхности уже уложенных листов;
обязательно крепите приставную лестницу в месте ее опирания — иначе ее сможет опрокинуть даже незначительное усилие;
не оставляйте на поверхности кровли мелкий мусор, саморезы и другие небольшие крепежные элементы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Как покрыть крышу профлистом своими руками видео уроки — Postroyka-Dom.com

В статье рассмотрим как покрыть крышу профлистом своими руками, работа по монтажу начинается с того, что замеряют скаты. Одновременно с этим, следует установить, насколько торцы кровли перпендикулярны относительно линий карнизов и конька.

Для выполнения обрешетки используют доски, имеющие сечение 32 на 100 мм. Значение расстояния от одного ребра обрешетки до другого должно равняться 350 мм. Наружный край доски карниза должен находиться на расстоянии примерно равном 300 мм.

В том случае, если поперечные ребра профлиста обладают нестандартными размерами, то и монтаж обрешетки осуществляется в соответствии с размерами профлиста.

Укладка проф листа (инструкция)

1. Перед укладкой обрешетки не забудьте положить гидробарьер:

2. Стелим обрешетку 30х50мм, шаг горизонтальной обрешетки считается с учетом длины профлиста, то есть горизонтальные стыки обязательно должны быть скручены на бруске.

3. Укладка листов производиться с нижнего листа, друг на друга вертикально, при этом длина нахлеста листа на лист, около 150-200 мм, следующий ряд ложиться рядом и накрывается на одну волну.

4. Прикручивается специальными саморезами как правило в канавке листа (за протекание не беспокойтесь, за счет резиновой шайбы на саморезе это исключено). На один квадратный метр крыши приходится от 5 до 8 саморезов. Лучше всего использовать саморезы 4,8 на 28 мм. Не нужно забывать и об оформлении фронтального среза, с его помощью кровля будет защищаться от сильного порывистого ветра, который может привести к обрыванию металлопрофильных листов.

5. Закрытие конька осуществляется при помощи специальных — коньковых элементов и уплотнителей.

Уплотнитель который ложиться под конек на профнастил, исключает задувание дождя и снега

6. Холодная внутренняя поверхность профнастила должна свободно вентилироваться в подкровельном пространстве. Чтобы не образовывался конденсат, между карнизом и коньком под низом обрешетки проводится монтаж рулонного гидроизоляционного материала.

7. Для обвода труб на крыше используем специальный уголок и жолоб который прокладывается под профилем и служит для отвода воды попадающей с задней части трубы.

Как покрыть крышу профлистом своими руками видео

http://youtu.be/C_FHgYGJ1o0

Ну, вот и все, теперь вам вполне под силу самостоятельно обустроить кровлю при помощи профлиста. Так что можете приступать к работе.

Кровля из профнастила своими руками или как покрыть крышу профнастилом

Если вашему дому требуется крыша с привлекательным и изысканным видом при относительно невысокой стоимости, то кровля из профнастила — из холоднокатанного стального оцинкованного листа с покрытием из цветных полимерных материалов — это то, что вам нужно.

отличные характеристики: устойчивость к атмосферным факторам, солнечному излучению, механическая прочность, устойчивость к коррозии,
малый удельный вес (от 5.От 5 до 9,5 кг / м ^Два), поэтому низкая нагрузка на стропильную систему и обшивку,
можно выбрать фактуру и цвет под дизайн постройки,
относительно невысокая цена при высоких эстетических качествах.

Любая из марок профнастила (универсальный, несущий или пристенный) подойдет для кровли, но для укладки тонкостенного материала потребуется практически сплошная обрешетка. Для обычных обшивок с шагом 65-100 см предпочтительнее использовать более прочные и трудолюбивые.Чаще всего используется материал с такими показателями:

марка N или NA (основная и универсальная),
толщина стального листа от 0,5 до 0,7 мм (одновременно прочный и легкий),
высота гофров от 20 до 75 мм (обеспечивает возможность упругой деформации кровли),
наличие кюветы капиллярного дренажа,
цвет покрытия, соответствующий существующему или проектируемому экстерьеру дома.

Цена на профнастил зависит от нескольких параметров материала.

Простую односкатную или двускатную крышу загородного дома, летней кухни или гаража встретить будет непросто при наличии одного-двух помощников, а также некоторых навыков работы с отверткой и лобзиком. Ломанная двускатная крыша дома с мансардой тоже будет под силу для самостоятельной эксплуатации. Помогите в этом видео.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов для покрытия кровли профнастилом. Цена будет зависеть от сложности кровли и квадратов.

Сколько материала нужно? ↑

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина откоса 12 м и менее, нужно, чтобы ширину откоса деленную на ширину материала, количество листов увеличивалось на 15%.

Для более сложных крыш есть возможность рассчитать профнастил на крыше онлайн по специальным программам. Программы позволяют не только точно определить количество материала, но и рассчитают уклон кровли, размер перекрытия определит оптимальный вариант расположения и крепления профлиста.

Инструменты и крепежные материалы для работы ↑

Требуется измерительный и режущий инструмент, крепежные материалы:

лента и маркер для измерения и маркировки,
ножницы или электропила (лобзик) по металлу,
просверлить монтажный лист на обрешетку,
лестницы и длинные стержни понадобятся для работы и подъема рубероида на крышу,
уплотнительная лента для стыков (следует подобрать марку),
саморезы кровельные специальные под цветной профиль,
и резиновую или эластомерную полосу, прикрепленную к винтам.

Стилистические особенности кровли из профнастила ↑

Чтобы выполнить работу наилучшим образом из всех четырех, это произойдет намного быстрее. Два человека тоже справятся, но в одиночку справиться с длинными листами профнастила очень сложно.

Минимальный угол ската крыши 10 ^по. При меньшем значении угла наклона вода может попасть под материал.
Стандартная длина профилированного листа 12 м. Если длина откоса меньше или больше листов, которые нужно обрезать.
Для защиты обшивки от коррозии следует сделать на обшивке гидроизоляцию и пароизоляцию.

Важным этапом монтажа кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при контакте с водяным паром.

Сделайте это двумя способами:

установка пароизоляции на стропилах под обшивку и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
организация вентилируемой кровли, создание вентилируемого пространства между гидроизоляцией и рубероидом.Для этого по стропилам приступают к гидроизоляции стропил, по ним делают обрешетку, покрывают пирог: стропила, гидроизоляцию, ложные стропила, прогоны, листовой металл.

Важно! Все элементы обшивки обязательно пропитайте со всех сторон антисептическим составом для дерева. Это продлит жизнь кровле.

Доски обшивки укладывают с шагом 0,5–1,0 м, прикрепляя их гвоздями или шурупами к стропилам. Чем толще и прочнее используется профнастил, тем больше расстояние между досками обшивки.Так, например, для профилированного листа марки СН35 шаг обшивки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние между досками не должно превышать 1 м.

Делая обрешетку, нужно проверить диагональ уклона и выровнять уклон по вертикали, горизонтали и диагоналям. Это значительно облегчит укладку профнастила на обрешетку.

Стопка листов трапециевидной формы, снизу вверх, начиная вниз по пандусу со стороны здания, слева направо или справа налево — все зависит от того, на какой стороне листа производитель сделал капиллярную канавку.При укладке материала бороздку закрывают волной следующего листа.
Размер стальных листов внахлест по горизонтали и вертикали зависит от угла наклона кровли. При малых значениях угла наклона откос листов укладывают с перекрытием двух волн по вертикали, при больших значениях — одной или полуволны.
Перекрытие горизонтальным уклоном не менее 10 см. Первый ряд укладывают с отступом 30-50 см над свесом (расстояние зависит от конструкции водоотводящей системы).Стыки между профлитом заклеиваются специальной лентой. Лист второго ряда укладывается со смещением торца на половину ширины.

Как поднять листы на крышу ↑

Если есть 2 или более человек, просто поднимите листы. Их укладывают на каркас из брусков 5-6 пачек по 5-10 штук и к наклонным доскам прикрепляют к обшивке, натягивают трос вверх.

На обрешетке, чтобы листы не толкались, отбейте одну две планки снизу и положите пачку покрывающих листов.Работать намного проще, чем кормить по одному, хотя этот метод тоже используется.

Как прикрепить профнастил к крыше справа ↑

Листы крепятся к обшивке винтами с шайбами и уплотнительными прокладками. Их количество не более 6-10 штук на 1 кв.м. напольное покрытие. На пандусе ввинчиваются шурупы внизу и на гребень в верхней волне листа.

Если материал тонкий, винты просто вкручивают отверткой, их легко продеть, не повредив крышку.На толстых стальных пластинах в местах их крепления к прогонам желательно сделать предварительную разметку и просверлить отверстия под саморезы.

Важно! Необходимо точно выровнять и правильно установить первый лист, от этого будет зависеть качество всех работ.

Первый лист сначала закрепляют посередине одним винтом и аккуратно выравнивают выступ от карниза и вертикальное положение ящиков. После этого закрепляем вторым винтом.

К верхним и нижним доскам крепится обшивочный материал, пробуя винты в каждом желобе волн, в центральном плате через прогиб.

Второй по высоте ряд размещается со смещением листов вправо или влево на половину ширины. Вырезать листовой металл цепной пилой, ножовкой или лобзиком с лезвием по металлу. Делаем это на земле.

Внимание! Резать листовой металл на угловой шлифовальной машине нельзя. Это испортит полимерное покрытие.Для резки я должен использовать ножницы, а порезы краска краска.

Горизонтальные стыки также заклеиваются лентой. Саморезы внахлест вкручивают в каждую волну заглубления. Резиновая уплотнительная пластина должна выступать на 1-2 мм по периметру головки винта, это говорит о том, что она не защемлена и плохо прилегает.

Коньковые дополнительные элементы для кровли из профнастила изготавливаются

простой в виде загнутого уголком листа с шириной полок 30 см,
круглый край,
с П-образными ребрами и полками того же размера.

Чтобы установить конек на кровлю из профнастила, последний ряд листов должен быть выровнен по верхней грани и уложен в одной горизонтальной плоскости. Порядок установки следующий:

по краю последнего ряда листов размещается лента ленты или гребень пломбы,
параллельно оси конька закрепляют планки,
к брусьям с винтами в гофре верхних 20-30 см винтовых элементов конька, начиная со стороны, куда дует больше всего ветра,
концы полукруглого гребня закрытые специальными заглушками,
П-образный конек прикреплен к перекладине, специально установленной под ним на коньке крыши.

Кровля из профнастила порадует своей красотой и вызовет чувство гордости за хорошо выполненную работу, выполненную своими руками. Сэкономленные на этом деньги можно потратить на изготовление оригинального флюгера, который украсит дом.

Связанные с контентом

Как укладывать профнастил на крышу видео. Односкатная крыша из профнастила своими руками.

Если уклон кровли больше 15 градусов, листы профнастила должны быть внахлест друг на друга, что составит 200 мм.
При уклоне от 15 до 30 градусов перекрытие должно быть таким же или на 50 мм меньше.
Желательно использовать силиконовые герметики, особенно если уклон кровли до 20 градусов.

Прежде чем приступить к укреплению листов профнастила на крыше, необходимо сделать обрешетку.
Удобнее всего делать из деревянных брусков. Их легче монтировать, и их цена намного ниже, чем у металлических аналогов.

Для изготовления обрешетки можно использовать брус из ольхи, дуба, осины, ели или сосны.Перед тем, как приступить к монтажу балок, их нужно обработать антисептиком, чтобы грибок не появился на крыше в будущем. Также доски необходимо пропитать огнезащитным составом. На этом этапе строительства можно смонтировать специальные мембраны, которые защитят от проникновения пара и влаги.

Начало установки

Для начала нужно установить верхнюю и нижнюю планки, расположенные поперек. Собрать конструкцию можно гвоздями или шурупами, если в ее состав входят элементы из металла.Если необходимо крепить бруски к бетону, можно использовать дюбель-гвозди. Монтаж удобнее всего начинать снизу, постепенно поднимаясь вверх. Расстояние между балками не должно быть более 50 см.

Пароизоляция

Пароизоляция обычно выполняется на крыше здания, которое будет отапливаться. Он служит для предотвращения скопления влаги под кровлей. Чаще всего пароизоляция представляет собой специальную пленку, имеющую специальные мембраны, препятствующие проникновению влаги и выпускающие пар.Эту пленку монтируют перед тем, как приступить к укладке профлиста. Листы пароизоляции накладываются внахлест, прижимаясь к крыше специальными саморезами. Можно проделать в стене дырочку.

Когда обрешетка готова, а утеплитель сделан, можно монтировать листы профнастила.

Что такое профнастил?

Это штампованные стальные листы, покрытые цинком. Они довольно легкие, способны гнуться, но при этом прочные.Благодаря этим качествам листы отлично подходят для кровли. Профнастил подходит для всех типов кровли вне зависимости от того, сколько коньков у крыши и каков ее уклон. Им можно покрывать жилые и хозяйственные помещения.

Листы профнастила выпускаются разные. Они имеют разные ребра и могут быть покрыты специальной эмалью, а можно и без нее. Не забудьте сделать так, чтобы пленка провисала. Это необходимо для возможности проветривать комнату. Пленку лучше взять ту, с помощью которой можно будет наносить битумную мастику.

Если использовать рулонный материал — ничего страшного, но листы нужно будет очень плотно укладывать по отношению к нему. Укладку материала нужно будет производить перпендикулярно относительно расположения листов профнастила.

Как делается крыша из профнастила?

Перед тем, как начать, нужно позаботиться о своей безопасности, ведь работа идет на высоте. Для исключения несчастных случаев вам необходимо:
• Использовать страховочные тросы и использовать специальные ремни для установки.
• Если уклон крыши большой, нужно сделать защитное ограждение.
• Используйте обувь, которая не скользит.
Не устанавливайте листы под дождем, они могут стать очень скользкими.
• Обувь не должна иметь жестких элементов. Наступая на листы, можно повредить их защитное покрытие. По возможности не наступайте на них.

Поврежденное покрытие можно покрыть составом, который продается в строительных магазинах, для восстановления защитного покрытия листов.

Прямой монтаж

Чаще всего листы профнастила крепятся между собой специальными шурупами, которые имеют широкую шляпку с прорезиненной юбкой.Если использовать гвозди, то они должны быть особенными: их отличает широкая шляпка и резиновая юбка. Необходимо следить, чтобы металлический корпус гвоздя не царапал лист профнастила, а также не допускать попадания влаги в отверстие. Прокладка может быть изготовлена из полимеров, но более надежной считается резина. Лучше всего обработать место, где вкручивается саморез или забивается гвоздь. герметик. То же самое и со швами, которые формируются из листов профнастила внахлест друг на друга.Это сделано для того, чтобы влага не могла попадать под листы даже на молекулярном уровне.

Если лист профнастила слишком большой и не подходит по размеру, можно отрезать излишки ножовкой по металлу. Можно использовать ножницы по металлу, но их редко аккуратно срезают. Ножницами удобно вырезать мелкие детали, но не большой лист. Отлично, если в вашем распоряжении есть электрический резак. Они могут быстро отрезать идеально ровные куски, придав листу необходимую форму.Также для этого подойдет дисковая пила, но необходимо выбрать правильный диск.

При резке листа не используйте болгарку. Эта пила слишком горячая для нагрева гофрированного картона, в результате чего сталь становится хрупкой и со временем может начать ржаветь. С помощью этого инструмента вы разрушите защитный слой листа и испортите слой утеплителя, нанесенного растением. Это приведет к тому, что профнастил быстро устареет, и вам придется ремонтировать крышу, которая начнет протекать.
Точка крепления листа

Как скрепить листы профнастила между собой?

Начните установку с нижнего угла конца крыши. Нижний ряд укладывается таким образом, чтобы его края свешивались от крыши примерно на 4 см. Первый ряд крепим саморезами. Точка, куда нужно прикрутить саморез — низ волны. Вкрутите винты в волны через один.

При работе по бокам здания необходимо использовать ветровые уголки, которыми сшиваются доски с торца.Крепить листы можно как вдоль, так и поперек, это зависит от того, какой способ удобнее лично вам. Боковые стороны следует зашить специальной простыней, предварительно уложив весь ряд. Все листы профнастила должны быть внахлест.
Если направление листов вертикальное, то верхний лист должен закрывать нижний лист минимум на 20 см. Если шаг волны этого не позволяет, нужно сделать большее перекрытие, но таким образом, чтобы волны совпадали.
При горизонтальном расположении листов гофрированного листа лист, расположенный сверху, должен перекрывать нижний лист по длине волны.Если вы используете прокладку-герметик, лучше прикрыть длиной в две волны.
Если угол ската крыши превышает 16 градусов, следует использовать уплотнитель.

Что такое печать?

Это специальная прокладка, которая необходима для того, чтобы между гофрированными листами не забился снег. Он также защищает от ветра и дождя. Дело в том, что герметик заставляет листы профнастила плотно прилегать к обрешетке. Герметики продаются готовыми. Выбирать их нужно с учетом формы волны вашего профнастила.

Герметик для профнастила — фото

Как правильно закрепить листы профнастила на крыше?

Укладку листов следует начинать с края. Один лист крепится от центра края при помощи саморезов. Лучше закрепить одной отверткой. Это сделано для того, чтобы можно было закрепить листы. Следующие листы прикрепляются к нему внахлест и также фиксируются одной отверткой. Это сделано для того, чтобы можно было исправить серию, если она окажется неровной.Тогда вы сможете надежно закрепить листы.

После того, как ряд исправлен, необходимо закрепить листы на гребне волны, а стыки закрепить одной отверткой на двух листах. Это делается при каждом углублении волны.

Крепление первого листа производится следующим образом: продольное соединение производится по гребню волны, шаг 500 мм, в дне каждой волны фиксируются вертикальные стыки.

Места завинчивания шурупов отмечены на рисунке.
На один метр в квадрате понадобится около пяти шурупов. Этот расход самый оптимальный.
Монтаж гребня и торцевой пластины следует производить только после того, как основное полотно будет надежно закреплено.

В местах соприкосновения со стеной профнастил сложнее монтировать. Эта часть работ выполняется в последнюю очередь, как и установка дымоходов.
Обратите внимание на то, как закручен винт. Не оставляйте его свободным, но будьте осторожны, чтобы не погнуть.Правильное расположение винта показано на картинке.

Видео — кровля кровли профнастилом

Профнастил — один из самых надежных и одновременно доступных кровельных материалов. Поэтому этот материал пользуется большой популярностью у индивидуальных разработчиков. Профилистик применяется как для покрытия крыш дачных или загородных домов, так и для сборки различных подсобных хозяйственных построек.

Неукоснительно соблюдая правила укладки профнастила, монтаж кровли из этого материала можно производить даже своими силами, без привлечения профессиональных строителей.Технология укладки кровли из профнастила предусматривает определенный порядок проведения монтажных работ — этапы работ подробно расписаны и пошагово будут рассмотрены ниже.

Укладка кровли из профнастила: этап создания гидроизоляции и вентиляции

Начать монтаж кровли с установки гидроизоляционной пленки. Несмотря на то, что укладка профлиста на крышу надежно защищает ее от дождя и снега, без гидроизоляции он все же незаменим.

Во-первых, при сильных порывах влаги влага все же может попадать под кровельное покрытие в районе карниза или конька.

Во-вторых, при резких перепадах температуры на внутренней поверхности кровельного листа может образоваться конденсат.

Именно в этих случаях и приходит на помощь гидроизоляция подложки. Гидроизоляционная пленка укладывается на стропила свободно, без натяжения и прижимается к ним блоками контрщетки.

Но крепление гидроизоляционной пленки — не самая важная задача, которую выполняет контрольная ячейка.Технология укладки профнастила на крышу предусматривает необходимость устройства под поверхностью прикрытия вентиляционного зазора. Именно это решает управляемая ячейка, создавая возможность свободной циркуляции воздуха под кровельным покрытием.

Над противовесом перпендикулярно стропилам монтируется планка для крепления профнастила. Чаще всего шаг стропил составляет 900-1200 мм. В этом случае для обрешетки используется доска толщиной 30 мм и шириной 100 мм.В этом случае шаг обрешетки зависит от марки профлиста и угла наклона кровли. Для кровельного профнастила он может быть от 500 до 1200 мм, а стеновой профлист с небольшой несущей способностью рекомендуется укладывать на сплошную обрешетку.

После завершения установки обрешетки установите те дополнительные элементы, которые монтируются перед укладкой профнастила.

Как укладывать профнастил на крышу: второй этап — установка торцов и карнизов

Если на крыше организован водосток, перед установкой профнастила устанавливается специальный карниз.Он защищает торцевую доску и концы стропил или галтели от конденсата, стекающего с поверхности и отводящего ее в желоб.

Укладка профлиста на крышу осуществляется таким образом, чтобы край профнастила выступал за карниз на 40-50 мм. После крепления карниза возможна установка водостоков и установка пробкового ящика.

Перед укладкой профнастила крыши также оборудуют рейками ендовы.Его называют нижним стыком двух плоскостей кровли. Поскольку в это место поступает вода с двух скатов кровли, гидроизоляция кровли в районе ендовы выполняется особенно тщательно. Планка ендов устанавливается на сплошную обрешетку, ширина каждой стороны должна быть не менее 300-400 мм. В долине высажена гидроизоляция. После установки ендов и карнизов можно приступать к укладке профнастила на кровлю.

Укладка профнастила на крышу: инструкция по монтажу кровли своими руками

Из профнастила можно покрывать кровли с любыми уклонами.Но чтобы не покупать дорогой несущий профнастил с трапецией очень высокого профиля, специалисты рекомендуют использовать покрытие из профлиста для крыш с уклоном более 10-12 °. Для таких крыш чаще всего использую профнастил НС35, НС20 или С40.

Определить, с какой стороны укладывать профнастил, можно следующим образом. У профлиста с цветным полимерным покрытием изнанка окрашена серой эмалью. Если профнастил не имеет цвета, то укладывайте профиль более широкой стороной.

Выбирая профнастил, рассчитайте необходимое количество материалов. По готовой обрешетке несложно определить площадь коньков и посчитать количество листов профнастила, необходимых для устройства кровли. В области покрытия не следует забывать учитывать карниз и двускатный карниз, а также выступы за краями карниза.

Если размер от края карниза до конька крыши больше длины профлиста, укладку листов профнастила придется выполнять в несколько рядов.В этом случае к площади поверхности следует прибавить величину перекрытия между рядами покрытия при расчете количества листов профлиста. Технология укладки профнастила на крышу предусматривает, что величина нахлеста между соседними рядами профнастила должна быть от 100 до 200 мм в зависимости от уклона кровли.

А теперь давайте разберемся, как правильно укладывать профнастил в два и более ряда. Есть два способа укладки.

При первом способе сначала монтируется и временно закрепляется первый лист нижнего ряда.Затем выложите первый лист второго ряда и так далее.

По второму способу сначала собирают два листа нижнего ряда, скрепляя между собой, и только потом первый лист верхнего ряда.

Все это касается коньков прямоугольной формы. Несколько отличается порядок укладки профнастила на крышу коньками в виде трапеции и треугольника. Для треугольного ската монтаж профлиста начинают с середины.Для коньков в форме трапеции, характерной для вальмовых крыш, укладка профлиста осуществляется в обе стороны от верха трапеции.

Для крыш более сложной формы перед укладкой профнастила на крышу лучше предварительно сделать эскиз раскладки листа профнастила на листе бумаги.

Следует помнить, что продольная притирка между соседними листами всегда выполняется в одном направлении.

Выровняв листы профнастила по краям карниза и свеса фронтона, приступаем к окончательному креплению профлиста.

Как правильно уложить профнастил: крепление кровли к обрешетке

Для крепления металлопрофиля используются специальные кровельные саморезы с наконечником в виде сверла и шестигранной головкой с прижимным цилиндром. Кровельные саморезы также имеют специальные уплотнители из неопреновой резины.

На рисунке ниже показано, как правильно закрепить профнастил.

В области свеса карниза профнастил крепится к каждой нижней волне профиля, а в области свеса фронтона — к каждой доске обрешетки.

В каждой волне профнастил также крепится в месте нахлеста между рядами покрытия.

Перед укладкой профлиста на свес карниза под него обычно устанавливают специальный профильный герметик.

Такой же герметик часто устанавливается между профнастилом и коньком кровли.При этом в тех местах, где необходимо обеспечить циркуляцию воздуха, устанавливают специальные перфорированные уплотнители.

Как правильно стелить профнастил: установка конька и лобовых стекол

После монтажа и окончательного крепления всех листов профнастила монтируют концевые пластины и элементы конька.

В месте установки конька на оба конька монтируется дополнительная доска обрешетки. При этом край кровельного покрытия не должен доходить до линии стыка скатов крыши примерно на 50-100 мм.Это позволяет воздуху свободно циркулировать под поверхностью крыши.

Элемент конька крепится кровельными саморезами размером 80-4,8 мм через верхнюю волну или трапецию профиля с шагом 300-400 мм. Коньковые элементы устанавливаются с нахлестом 100-150 мм.

Стоимость укладки профнастила на крышу

Если монтаж кровли будет производиться собственными силами, застройщику придется потратиться только на закупку необходимых для этого материалов.Если же к работам привлечена строительная компания или бригада кровельщиков, в стоимость укладки профилиста на крышу также будут включены расходы на оплату рабочих или услуги монтажной компании.

Стоимость монтажных работ существенно зависит от сложности кровли, региона строительства и удаленности объекта. В среднем, если строительная компания укладывает кровлю на крышу, стоимость монтажа кровли «под ключ» составит от 1300 до 1500 рублей за 1 м² кровли.

Каждый кровельный процесс имеет свои особенности. Крыша, которую следует перекрыть, может иметь разное количество коньков и быть с любым уклоном. Для начала необходимо изготовить кровельную обрешетку, она может быть построена как из досок, так и из стали. При проектировании необходимо учитывать наличие дополнительных элементов, таких как: желоба, снегозадержатели.

Для безошибочной укладки кровли профнастилом нужно учитывать некоторые принципы, среди которых:

При угле ската кровли не более 12 градусов отливка из профнастила должна быть около 20 сантиметров.В этом случае рекомендуется использование герметических средств.
При угле наклона кровли не более 15 градусов оптимальный складывание листа около 20 сантиметров.
При угле наклона кровли от 15-20 градусов рекомендуется нахлест листов от 15 до 20 сантиметров.
При угле наклона кровли более 30 градусов примерный нахлест листа профнастила составляет около 15 сантиметров.

Чем меньше угол наклона, тем больше нагрузка от атмосферных осадков, которые впоследствии приводят к обтеканию кровли.В этом случае желательно увеличить перекрытие.

Крепление листов должно быть прочным и надежным, если оно саморезное, то при их использовании обязательно должны быть резиновые шайбы.

Этапы монтажа

Одним из многих преимуществ использования профнастила является возможность выбора материала по типу и размеру, а также по цвету и уровню волн исходя из ваших собственных предпочтений. После того, как выбор сделан, можно переходить к ряду этапов процесса укладки профнастила.

Подготовительные работы

Чтобы не прогадать с размерами и необходимым количеством профнастила, нужно перед покупкой рассчитать необходимое количество, разделив общую ширину пандуса на ширину одного листа.

Перед началом основных работ нужно будет тщательно продумать транспортировку купленных плит, а также их последующий подъем на крышу. Для полного сохранения поверхности профлиста внимательно продумайте способы безопасного передвижения.

Чтобы поднять гофрированную крышу, желательно приложить к крыше несколько рук. Вам нужно поднимать по одному листу за раз.

В случае плохих погодных условий, таких как дождь или сильный ветер, лучше отложить этот процесс до появления более благоприятных условий.

Гидро- и пароизоляция

Любой жилой дом должен быть обеспечен надежной гидро- и пароизоляцией, они обеспечивают надежную защиту от проникновения влаги в утеплитель, который также предусмотрен при строительстве кровли.

Слои утеплителя изготавливаются из различных материалов, которые свободно продаются в строительных магазинах. Главное сделать правильный выбор и не запутаться в ассортименте.

Во-первых, такой слой служит не только препятствием для жидкости, но и способен ее испарять. Причем гидроизоляция выполняет свою функцию снаружи кровельной конструкции, а пароизоляция изнутри надежна.

Кровля требует качественного утепления, это достигается матовыми утеплителями, которые укладываются после использования пароизоляционной пленки.Завершающим этапом станет покрытие пола из гидроизоляционной пленки, которая представляет собой мембрану, устойчивую к ультрафиолетовым лучам и перепадам температур.

Приобретая гидро- и пароизоляционные пленки, важно ориентироваться на качество. При правильном выборе профнастила и строймонтажа, слои утеплителя нельзя менять более 40 лет.

Необходимые инструменты и материалы

Кровля профилируется персоналом, процесс достаточно сложный.Прежде всего, это требует наличия базовых знаний в этой области, а также наличия обязательных материалов и приспособлений, от которых, по сути, будет зависеть качество оригинальной кровли.

Ножницы для резки металла (специальные ручные ножницы, электрические ножницы).
Плоскогубцы для гибки.
Пистолет для снятия герметика с болонки.
Bandpass.
Степлер.
Отвертка.
Рулетка.
Строительный нож.
Уровень.
Дрель.
Молоток.
Саморезы из оцинкованной стали с прокладкой из неопреновой резины.

Если листы профнастила обработаны цветным полимерным покрытием, рекомендуется подбирать крепеж в соответствии с цветом.

Самостоятельная установка

Профнастил укладывается на обрешетку, которая служит армирующей конструкцией, чтобы исключить возможность прогиба кровли под действием атмосферных осадков и при сильном ветре.

Начать необходимо с крепления торцевой пластины, которая закрепляется на высоте профиля крыши над рамой. На уровне каркаса под полосой желоба с воронкой делают настил из досок. Он должен быть с двух сторон с отступом в шестьдесят сантиметров.

Вариант, когда разложелобок из оцинкованного сплава, предусматривает нахлест 20 сантиметров. Нижняя планка приклеивается саморезами к краям.Основное и усиленное крепление производится при укладке и закреплении профнастила. Стыки желательно оборудовать уплотнением, особенно если крыша скатная.

При любом устройстве кровли, подходит этап установки карнизной рейки. Между ним и пластиной профнастила положить универсальный герметик, а также продумать вентиляцию. Изогнутый край профилированной плиты, обеспечивающий сток воды, при установке должен располагаться внизу.

При небольшом уклоне кровли листы укладываются методом покрытия плит двумя волнами, при плоских крышах профнастил укладывается в одну волну. В последнем случае необходимо использовать уплотнители.

Ознакомившись с деталями схемы монтажа, допускается переходить к особенностям укладки профнастила.

Пошаговая инструкция

Начало укладки любой кровли следует с правого конца.
При закрытой тентовой крыше профилированные плиты укладываются с двух сторон, начиная с самой высокой точки ската.
С помощью саморезов установите и закрепите карниз, оставив выступ на 4 см.. Уложите уплотнитель в зазор между профлистом и полосой.
Необходимо обратить внимание на уклон, если он меньше 14-12 градусов, то потребуется герметик на продольных швах, а так же перекрытие листов должно быть в 2 волны.
В первую очередь закрепляем первый лист одним саморезом (это нужно для того, чтобы можно было его вращать), затем выравнивается по краям в соответствии с карнизом.
Последующие листы накладываются внахлест и крепятся к углам саморезами.
Первые четыре сложенных листа нужно выровнять шнуром, а затем закрепить.
Начиная второй уровень профнастила, необходимо прикрепить первый лист второго ряда к первому листу первого ряда.
При выборе порядка укладки листов профнастила нужно учитывать факторы перепада температур, а также возможность сильного ветра и снега.

Способы укладки

Есть два способа укладки профнастила на крышу.

1 ход . Этот метод называется вертикальной укладкой. Первый лист опустить вниз от свеса на 4 см и прикормить шурупом. Далее возьмите вторую профилированную пластину, совместите со сторонами первой пластины и закрепите.Таким способом соберите вместе четыре листа, а затем прикрепите их к вершине волн с помощью саморезов. К полученному разделу прикрепляются новые блоки.

2-ходовой . Таким способом делается разрез из трех профилированных пластин. Две пластины кладут в первый ряд и выравнивают по краю с последующим креплением. Вся суть этого метода в том, что третья пластина из второго ряда должна стыковаться последней. Таким же образом собираются все последующие разделы.

При соблюдении всех инструкций и хорошем креплении кровля из профнастила будет надежной и качественной.

Коньковая и концевые пластины: как установить

Стандартная длина торцевой пластины — 2 метра, для увеличения ее можно перекрывать планки. При их установке выбирайте направление на конек от свеса крыши. Конечная планка в обязательном порядке должна перекрывать хотя бы один гребень волны. С шагом около метра эта планка фиксируется с помощью саморезов.

Следующим обязательным этапом строительства кровли будет крепление конька.

Коньки устанавливаются внахлест в 20 сантиметров и крепятся саморезами к профилированной пластине. Расстояние между застежками не должно быть меньше 25 сантиметров. Все элементы конька должны иметь гладкую поверхность.

Доски примыкания

Наряду с торцевой пластиной, примыкающая планка имеет заводскую длину 2 метра. На стыке планок с листами профнастила его крепят с шагом саморезов 40 сантиметров.

Ознакомившись со всеми секретами и особенностями устройства кровли из профнастила, можно однозначно резюмировать, что выполнить его своими руками можно, это под силу каждому!

Качественную и прочную крышу из профнастила несложно построить самостоятельно. Важно только знать, какие материалы взять, как правильно крепить листы к обрешетке и как уберечь внутреннее подкровельное пространство от сырости. И особое внимание уделим дополнительным элементам, которые нужно обходить при полном соблюдении технологии.Итак, кровля из профнастила своими руками — пошагово!

Подготовка материала: избегайте первых ошибок

После точного расчета кровли вы можете заказать профлист. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затяжные дожди), то храните листы, не снимая оригинальную упаковку, на ровной поверхности и в помещении. Помимо листов нужно укладывать бруски с шагом 50 см.

Аккуратно перемещайте такой рубероид, придерживая края по длине и особенно избегая складок и прогибов листов. Следует проявлять осторожность при перемещении листов. Современное полимерное покрытие особенно чувствительно к механическим повреждениям. А также резка этого материала абразивными режущими инструментами: осколки от круга поцарапаются, а в месте резки будет значительный нагрев. Но, если пришлось так работать, то сразу все повреждения покройте ремонтной краской.

К счастью, технология кровли из современного профнастила позволит вам проводить все работы в теплое время года, с апреля по сентябрь, и вам не придется долго хранить листы.

Монтаж профнастила: пошаговые мастер-классы

Давайте сначала сразу разберемся в условиях строительства, чтобы вам не приходилось искать в Интернете значение каждого нового слова:

Вы будете удивлены, но один и тот же (на первый взгляд) материал нужно укладывать по-разному.Все дело в производителях — каждый дает свои рекомендации по упаковке, и они действительно важны. Ведь профнастил от разных компаний требователен к своим условиям, даже если отличия небольшие. Поэтому внимательно изучите прилагаемую к кровельному материалу инструкцию и не доверяйте штатным работникам, которые «съели собаку на таких крышах», и старайтесь все делать по-своему.

Вот простой пример того, чем отличается монтаж профнастила толщиной менее 0.7 см и более прочно:

А при работе с таким материалом деревянный подмосток больше не нужен:

Представьте себе, что наемный бригада будет штамповать тонкий профнастил, потому что перед этим «просто кладут» такая же крыша у твоего соседа »и« ничего не гнул »? А теперь согнется, да еще как, на что горе-труженики скажут, что «так было».

Но, вообще говоря, главный показатель качественного монтажа кровли — герметичность.Ведь кровля просто служит для защиты всех внутренних конструкций от влаги и холода. И даже небольшой зазор может стать серьезной проблемой: сырость, пятна, быстро портящиеся материалы и грибок. Вот почему мы сейчас подробно разберемся со всеми тонкостями.

Немного о безопасности

Сама технология не так сложна, так как важно не повредить кровельное покрытие при его установке. Ведь хоть и выглядит этот материал прочным и жестким, но осторожность в работе с ним все же нужна:

По готовому полу из металлического профиля передвигайтесь в мягкой обуви.
Старайтесь наступать только на вогнутые волны листов, а лучше прямо на саморезы.
Итак, на крышу можно наступить только на носках.
Всегда ставьте ступню параллельно пандусу.
В одной выемке должна быть только одна ножка.

Устройство настила под профнастил

Покрытие для устройства кровли делается либо сплошным, если уклон небольшой, либо разреженным с шагом до 5 метров. А вот с каким шагом нужна обрешетка кровли зависит от толщины листов профнастила:

Гидроизоляция и ветрозащита

Потом думаем, как правильно сделать кровельный пирог кровли.Гидроизоляционные материалы современный рынок выпускает много-много разных видов и свойств. Об этом у нас даже есть отдельная статья. Но в целом ориентируйтесь на такую программу действий:

Шаг 1. Итак, закрепите выбранный гидроизоляционный материал на стропилах. Для этого возьмите самый обычный строительный степлер, но перед его установкой обязательно проверьте, укладываете ли вы пленку или мембрану боком. И склейте панели между собой специальной лентой.
Шаг 2.После этого пробиваем стойки (берём толщину не менее 2 см) и создаем вентиляционный зазор, необходимый для вентиляции.
Шаг 3. Вот, на эту верхнюю обрешетку, и теперь мы кладем рубероид.

Вот так все выглядит в жизни:

Подбираем качественные саморезы

Расход саморезов при креплении профнастила обычно около 6 штук на 1 квадратный метр. Подходящих саморезов — 4.8 на 28-35 мм, как на дерево, а для дополнительных элементов — 4,8 на 50 или 60 мм. В качестве инструмента для тех же производителей кровельных материалов купите шуруповерт со специальной насадкой или аккумуляторную электродрель.

Специальные саморезы для крепления профлистов незаменимы, т.к. только так можно обеспечить:

Полная гидроизоляция кровли.
Высокая прочность сцепления.
Минимальный риск травмирования покрытия при креплении, а значит, отсутствие коррозии в будущем.

Самые качественные и надежные саморезы для профнастила продают те же поставщики, которые занимаются листами. По возможности берите шурупы из углеродистой или нержавеющей стали с цинковым покрытием — это идеальный вариант. Но при покупке все же следует внимательно осмотреть все уплотнительные шайбы.

Как правильно закрепить профнастил?

Понять, что вы закрепили винт правильно, можно на металлической шайбе — на ней будет примерно 1 мм резиновой прокладки.

Саморезы вверните в рубероид строго перпендикулярно, прямо в отклонение вертикальной волны от профнастила. Хотя в строительном братстве очень много споров, и у каждого метода есть свои преимущества. Так, саморез в нижней волне создает более надежное крепление, а в верхней дождевая вода с гораздо меньшей вероятностью попадет в подкровельное пространство.

Скажем только одно: производители рекомендуют крепить профнастил в изгиб.

На карниз и гребень нужно вкрутить саморезы в загиб через волну, а в середине листа — к каждой доске обрешетки. Итого у вас уйдет примерно 5-8 штук на квадратный метр.

Какие инструменты понадобятся для установки?

Следует отметить, что устройство самой кровли из профнастила действительно под силу даже маленькому строителю для строительства. Конечно, есть такие материалы для кровли, которые могут правильно уложить только опытные профессионалы.Но в случае с современным профнастилом мы можем вас успокоить: вы справитесь сами!

К счастью, здесь нет ничего сложного. Благодаря большой длине скатных листов крыши перекрываются без дополнительных поперечных стыков, а сам материал легко режется и подгоняется. Инструментов для этого случая понадобится минимум:

Итак, укладывать профнастил можно на откосах практически любого угла наклона, важно только правильно рассчитать величину поперечного перекрытия:

150-200 мм для крыш с 15-30 °.
200 мм для наклона 14 °.
100–150 ° при больших углах.

Для крепления потребуются саморезы со специальными уплотнительными шайбами:

В каком порядке укладывать листы?

Многие кровельщики, собирающие профилировщики, поступают так: начиная с нижнего ряда сначала укладывают 4-5 листов, каждый из которых закрепляет только один саморез в центре. После этого листы соединяются саморезами 4,8х19 мм, которые устанавливаются с шагом 500 мм.Теперь проверьте, как листы оказались выровненными по свесу кровли, и окончательно закрепите рубероид. Вот схема:

Но, если вы работаете на кровле впервые, во избежание перекоса фиксируйте профлист по той же схеме, но в таком порядке:

Шаг 1. Устанавливаем первый лист на обрешетке и закрепите одним шурупом возле конька.
Шаг 2. Второй лист укладывается стопкой так, чтобы нижние края обоих листов внизу составляли одну идеально прямую линию.
Шаг 3. Закрепите нахлест на вершине волны под самой первой поперечной складкой.
Шаг 4. Оцениваем на глаз, насколько хорошо стыковались листы. Неравномерно? Затем приподнимите один лист от другого, слегка наклоните его движением снизу вверх и снова состыкуйте складку за сгибом. Закрепите все винты на вершине волн.
Шаг 5. Работайте с 3-4 листами, аккуратно выровняйте их по выступу, а затем установите оставшиеся листы.

К основанию кровли необходимо смонтировать профнастил так, чтобы удаление кромки от карниза составляло 40 мм.Это необходимо для того, чтобы на коньке оставался зазор оптимального размера и не нарушалась вентиляция крыши. Кстати, если у профлиста есть дренажный паз, то каждый следующий должен перекрывать паз предыдущего.

Помните: при штабелировании наступать на гребень листов нельзя сгибать. В основном для таких работ установщики надевают мягкую обувь. Вот и все тонкости!

Работа с дополнительными элементами

А теперь перейдем к нашим многочисленным дополнительным элементам.Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием — 2 метра, для оцинкованной кровли — 2,5 метра. Кровлю достраивают сами. Герметик, который традиционно помещается между кровельным материалом и дополнительными элементами, позволяет им плотнее прилегать к листам, дополнительно предотвращая попадание влаги под крышу и позволяя ей «дышать».

Но для оформления коньков, карнизов и других сложных конструкций необходимо приобретать специальные элементы, которые предлагает тот же производитель, рубероид которого вы приобрели:

Для крепления дополнительных элементов необходимы такие же кровельные саморезы 4, 8, а также основной материал.Отличие только в том, что металлический замок фиксируется саморезами длиной 28-35 мм, а элементы — саморезами длиной 50-60 мм.

Эндов и прикрытие долины

А теперь давайте разберемся с таким загадочным названием как «эндау». Ендова и ендовы дублируют дополнительные элементы, которые монтируются в местах внутреннего схождения двух разнонаправленных аппарелей. Крепление ендовы необходимо для профнастила.

Следовательно, если крыша имеет сложную форму, с внутренними стыками поверхности, то в качестве дополнительного элемента возьмем долину и долинный покров.Так вы придадите своей крыше более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от проникновения влаги внутрь.

Фартуки для труб

Самым важным этапом кровли является вывод труб. Такие трубы состоят из двух условных частей — нижней, идущей по профилю кровли, и верхней, собственно трубы. И, если проход трубы попадает на нижнюю часть кровли, над проходом, есть смысл установить снегозадержатель.

Для системы вентиляции канализации через крышу проводят неизолированную трубу диаметром около 10 см без головки. А для радона возьмите такую же трубку, но уже с головкой. Помните, что эти трубы нельзя подключать к обычным вентиляционным, потому что для них уже используются изолированные элементы диаметром 125 мм.

Сама труба может быть установлена как перед монтажом кровли, так и в конце. Если вы выбрали второй вариант, то в готовой крыше нужно будет вырезать отверстие для трубы и временно закрыть его каким-нибудь материалом.В ходе отделочных работ обрезки труб придется производить из фартуков из оцинкованной стали или более современных материалов типа Waqaflex.

Вот хороший мастер-класс, как это сделать:

Слуховое окно

Теперь работаем со слуховым окном. Итак, разрезаем профнастил на две части на нижнем конце колючей проволоки, кладем нижний лист, затем нижнюю планку разжелалки и только потом — верхний кровельный лист.

Снегозадержатель

Снегозадержатель устанавливается в тех местах, где есть опасность скатывания снега.Профнастил обычно проходит второй линией на расстоянии 30-40 см от карниза. Для крепления используйте саморезы 4,8х50 через 1-2 волны профиля.

Внешний и внутренний угол

Если пандус меняет свое направление, то дополнительно применяются дополнительные отделочные элементы, такие как внутренний и внешний угол и переход. Их основная задача — создать максимальную герметичность и придать стыку листов эстетичный вид.

Примыкание

Примыкающий — это дополнительный элемент, который служит обводом для дымохода или защиты крыши, примыкающей к стене:

Карниз, торцевая пластина и стыковочная планка

А вот ваша собственная инструкция:

Монтаж концевых пластин начинают со стороны свеса крыши, направленной в сторону конька.
Он уже отрезал лишнюю часть торцевой пластины.
Прикрепите штангу к торцевой доске и профилированные листы в гребне вола винтами с шагом до 1 метра. Если вы все сделали правильно, то торцевая планка закроет хотя бы одну волну кровельного профиля.
Закрепите концевую пластину шурупами 4,8×60 или 4,8×50 непосредственно к деревянному основанию. Шаг оставьте от 30 до 50 см и убедитесь, что торцевая пластина полностью закрывает край крайней волны профнастила.

Теперь приступим к монтажу стыка. Его длина составляет 2 м, а перекрытие планок не может быть менее 1 метра. Место стыка берется длиной 2 метра, и две планки крепятся друг к другу с перекрытием не менее 1 метра. Прикрепите дополнительный элемент к стене в стробе, либо спрячьте все под вагонкой.

Основное назначение карниза — защита подкровельного пространства от атмосферных осадков, особенно в дождь с сильным ветром.И чем меньше угол наклона кровли — тем больше потребуется этого дополнительного элемента. Но крепить карниз нужно раньше, чем листы профнастила. Нахлест 100 мм.

Установка конька

После того, как уложен весь рубероид, крепим конек. Заранее прокладываем стыки конька и крыши герметиком. Коньковые элементы для трапециевидных кровельных листов обычно гладкие. Между ними и профлистом желательно на проветриваемом месте ставить уплотнители, а при небольших гофрах — специальные коньковые.

Закрепляем конек саморезами с двух сторон на расстоянии 2-3 волны. Важно, чтобы сам конек прикрывал все первые саморезы, удерживающие листы рубероида. Брусья конька должны быть притерты друг к другу с хватом не менее 1 метра, а крепление элементов к листам кровли производится саморезами с шагом до 3 метров.

Важный момент: чем меньше угол наклона крыши, тем шире должен быть конек.Итак, самые стандартные размеры — 140х140 мм или 200х200 мм.

Но сегодня моднее и рациональнее заказывать фигурные коньки, которые бывают двух параметров: 110х30х110 мм и 145х50х145 мм. Также существуют специальные виды коньков для сложной крыши, когда сходятся противоположные расы.

Уход за кровлей из профнастила

Снег на кровле из профлиста задерживается очень мало, поэтому чистить его не нужно. Но, если вам нужно провести определенные ремонтные работы, то вооружитесь небольшими пластиковыми лопатками, которые не оставят царапин.

Ухаживать за кровлей из профнастила достаточно просто: дождь сам смоет всю грязь и пыль, а от опавшей листвы вам останется только один раз в год очистить желоба и желоба.

Если по каким-либо причинам предстоит более серьезная чистка, то используйте обычную воду и шланг с давлением до 50 бар. Моющие средства можно использовать только для тех, которые предназначены для окрашенных поверхностей, а White Spirits может помочь с стойкими пятнами.

Как видите, ничего сложного!

Укладка профнастила на крышу — оптимальный способ создать надежную и качественную кровлю.Несмотря на разные виды профнастила, размеры листов, качество и преимущества материала остаются неизменными.

Сам гофрокартон изготавливается путем штамповки стальных пластин, которые затем подвергаются цинкованию для дополнительной защиты от коррозии. Этот метод позволяет повысить прочность материала, который остается неизменным по весу.

Преимущества профнастила

Профнастил часто используется для кровельных работ благодаря ряду преимуществ:

Как правильно выбрать материал?

В зависимости от свойств и функционального назначения существует три класса профнастила:

С — стеновая, для облицовки фасадов зданий и создания перегородок
H — для перекрытий, опалубки и кровельных работ
NA — профнастил комбинированного назначения, подходящий для всех видов работ

Рубероид, выпускаемый под маркировкой «Н», является лучшим материалом благодаря наличию дополнительных ребер жесткости, толщине и высокой гофре.Профнастил с маркировкой «NS» также используется для кровельных работ, но только в тех случаях, когда на кровлю не действует дополнительное давление.

Для кровли лучше всего использовать профнастил с маркировкой «H». Несмотря на повышенную стоимость по сравнению с другими брендами, его характеристики идеальны для создания надежных кровельных конструкций.

Подготовительные работы перед монтажом профнастила

Перед непосредственной укладкой профнастила необходимо определиться, какая именно обрешетка будет использоваться, как правильно сделать гидроизоляцию и вентиляцию, и рассчитать количество материала, необходимое для полного покрытия всей кровли.

Расчет количества материала

Для точного расчета количества профнастила необходимо измерить кровлю, уклон кровли и ее диагональ.

Даже если расчеты на чертеже уже проводились, необходимо измерить факт, чтобы учесть возможную погрешность.

Лучше всего, если длина пандуса и длина профнастила будут одинаковыми — это снизит трудоемкость работы и не возникнет дополнительных проблем с герметизацией.При проведении расчетов необходимо учитывать, что листы профнастила должны выходить за карниз на 40-50 мм.

Расчет профнастила с помощью программы

Гидроизоляция и вентиляция

Перед непосредственной укладкой нужно позаботиться об установленной на обрешетке гидроизоляции.

Это необходимо для того, чтобы под крышей не было протечек и конденсата. Для тех же целей используется и вентиляция.

После укладки гидроизоляционного покрытия необходимо уложить листы профнастила на расстоянии 20 мм от поверхности слоя утеплителя. Для этого устанавливаются деревянные рейки, устанавливаются поверх гидроизоляции. Важное условие — качественная вентиляция образовавшейся воздушной прослойки.

Выбор реек

Если на крыше дома есть различные элементы, такие как дымоходы, люки пожарных, вентиляционные шахты, то для усиления кровли необходимо установить обрешетку.

Нет единых правил, определяющих правила установки обрешетки.

Важное требование при установке брусков обрешетки под профнастил — их размеры должны быть не менее 32Х100 мм.

Таблица шага настила под профнастил

Кровля из профнастила

Если кровля имеет большое количество стыков и переходов, желательно начать с устройства ендовы.По обеим сторонам разжелалки устанавливают обшивку, под которой нижние панели должны иметь перекрытие около 20 см. Затем устанавливается нижняя (нижняя) планка ендовы.

Следует отметить, что между профнастилом и нижней планкой следует установить профилированный уплотнитель.

Установить свес

Обшивка кровли выполняется только после установки торцевой пластины. Крепится с помощью гвоздей или саморезов.

Установите планку таким образом, чтобы при обшивке профнастилом она была полностью скрыта от угла ветра.

Следует учесть, что должна быть качественная вентиляция подкровельного пространства, необходимая для предотвращения скопления конденсата.

Крепление навеса занавеса

Стоит помнить, что монтаж свеса должен производиться с учетом отступа 40 мм над кровлей.

Техника установки свеса следующая:

Можно установить двумя способами:

Вертикальное штабелирование.Начинается с одного из краев кровли и представляет собой поочередную укладку нескольких листов профнастила
Блочная кладка. Листы профнастила собираются в блок, после чего фиксируются на крыше стыковкой блоков и фиксацией саморезами

Устанавливаем торцевую и коньковую штангу

Стандартная длина торцевой пластины 2 метра. Для увеличения длины полосы укладывают внахлест на глубину 50-100 мм.

Монтаж реек необходимо начинать от свеса крыши в сторону конька. Если планка слишком длинная, ее можно укоротить, а остатки положить под следующую планку.

Важно помнить, что правильный монтаж подразумевает перекрытие брусом хотя бы одной волны кровельного листа.

Крепление планки производится на заранее закрепленную торцевую доску и профилированные листы с помощью саморезов. Рекомендуемый размер отступа — не более 1 метра.

Коньковая планка фиксируется с помощью саморезов на верхнем гребне гофрированной волны с двух сторон. Уплотнение прикрепляется к коньковой балке перед установкой на крышу. Перед установкой утеплителя с конька нужно снять защитную пленку.

Схема крепления торцевой пластины

Крепим планку примыкания

Стандартная длина планки абатмента составляет 2 метра. Подобные штанги устанавливаются с большим перекрытием (не менее 200 мм).Места стыковки профилированных листов и планок закрепляют с помощью саморезов, при этом выдерживают шаг 400-500 мм. Место крепления абатмента в стене может быть скрыто под кожей или швами.

Типы ремней для абатментов

Как закрепить профнастил на крыше?

Завершающий этап — монтаж профнастила. Листы крепятся на крыше с помощью специальных креплений (саморезов по металлу), которые имеют защитные накладки, предотвращающие попадание влаги под металлические листы.

При закреплении профнастила отверткой необходимо следить, чтобы прокладка лежала ровно, а винт затягивался плотно, но не очень туго.

Укладка профнастила — самая простая часть работы. На этом этапе необходимо соблюдать правила техники безопасности и пользоваться страховкой. Кроме того, на крыше возможна установка водостоков, снежных покровов и заземления.

Галерея о расчетах и схемах монтажа профнастила на крышу

В этой галерее представлен пример расчета необходимого количества профнастила на крышу, а также нюансы его монтажа.Также есть таблица характеристик профнастила по ГОСТу.

custom_gallery
изображений не найдено

Видео о кровле профнастилом

Предлагаем вашему вниманию два видео, как покрыть крышу профнастилом. Первое видео показывает на основе программы, второе — реальный случай.

Кровля из профнастила своими руками: как это делается?

В последние годы строительная отрасль в нашей стране переживает настоящее второе рождение.Объемы строительства постоянно растут, многие горожане воплощают в жизнь свою мечту: строят собственные коттеджи.

Естественно, в таких условиях особое значение приобретает дешевизна и практичность используемых материалов. Так, кровля из профнастила, сделанная своими руками, позволит не только сэкономить на строительстве, но и сделать это без ущерба для качества всей конструкции.

Почему профилированный?

Еще в последнее время крыши частных домов чаще всего являются шиферными.К счастью, этот тяжелый и не очень удобный в креплении материал в последнее время практически полностью заменен дешевыми и функциональными аналогами, лучшим из которых по праву считается профнастил. Этот материал легкий, простой в установке и дешевый, что определяет его выбор в частном строительстве. Одним словом, крыша из профнастила своими руками — отличный выбор, который позволит получить дом под крышей, даже не имея огромного строительного бюджета.

С чего начать?

Как ни странно, но перед тем, как приступить к работе, вам нужно будет измерить уклон вашей крыши, так как от результатов этих измерений будет зависеть многое. Так, при угле наклона до 14 градусов листы можно закрепить внахлест в 20 сантиметров. При крутизне крыши до 30 градусов это значение можно уменьшить до 15 сантиметров. Наконец, делается размер всего 10 сантиметров, когда угол превышает 30 градусов. Кстати, в последнем случае крыша из профнастила, сделанная своими руками, будет наиболее прочной, так как снег с нее уйдет намного лучше и в более короткие сроки.

Дополнительные материалы

Не забывайте о покупке влагостойких материалов. К сожалению, многие строители полностью игнорируют этот аспект, в результате чего срок службы кровли снижается до абсурдных значений. Это тем более странно, если учесть, что специальные «дыхательные» мембраны не так дороги. Эти материалы крепятся к крыше строительным степлером, а швы проклеиваются специальной лентой. Ставить их нужно внахлест (15-20 см).

Работаем!

Начните укладывать листы с нижнего правого или левого угла пандуса. Учтите, что кровля из профнастила, построенная сама по себе, предусматривает обязательный демонтаж профнастила из профнастила. Закрепите их саморезами 4,8х35 мм, прикручивая ровно под прямым углом. На каждый квадратный метр уходит 6-7 крепежей. Листы также скрепляют между собой саморезами, вкручивая их через каждые 50 см.

Полезный совет! Если вы полностью ограничены в своем бюджете, можно своими руками накрыть крышу профнастилом поверх обычного рубероида.

По окончании работ настоятельно рекомендуем тщательно обработать все швы специальным силиконовым герметиком. Конечно, это довольно трудоемкая работа, но срок службы кровли увеличится в несколько раз.

Для коньковых брусьев желательно использовать специальные уплотнители, а сам конек снова крепится саморезами, длина которых должна быть не менее 80 мм.Все места порезов и сколов необходимо обработать мастикой или эмалями.

Когда мы разрезаем кровлю профнастилом своими руками, мы можем быть полностью уверены в высоком качестве выполненных работ!

p >>

Как покрыть скатную крышу профнастилом. Видео

После возведения стен актуальным становится вопрос выбора эффективного и практичного кровельного материала. Самым экономичным считается профнастил. На современном рынке представлен широкий ассортимент такой продукции довольно высокого качества.Однако следует обращать внимание не только на качество материала, но и на качество крепления профлиста. Правильно уложенный профнастил достойно перенесет негативное воздействие окружающей среды и убережет гараж от всевозможных протечек во время дождя или снега. Самое главное, перед тем, как приступить к монтажу, разобраться в технологии укладки и изучить особенности профнастила. В этой статье мы рассмотрим, как покрыть крышу профнастилом своими руками.

Профнастил изготавливается из оцинкованной стали или материалов на ее основе, так как они придают кровле особую надежность. Превосходная жесткость листа обеспечивается его предварительной прокаткой.

Профнастил обладает очень высокой прочностью и подходит практически в любых условиях эксплуатации. Самое главное при выборе материала — знать, что кровельный и стеновой типы профлиста могут отличаться друг от друга по своим эксплуатационным характеристикам, поэтому заменять кровельный профнастил на стеновую доску не рекомендуется.Несмотря на то, что в последнее время очень многие используют профнастил для строительства производственных помещений, павильонов и навесов, его приоритетом по-прежнему остается кровля зданий и сооружений.

Этапы работы

Технологию монтажа профнастила нельзя назвать сложным процессом. Естественно, что основной принцип крепления профлиста на кровле — строгое и четкое соблюдение всех существующих правил, норм и стандартов. Кроме того, в процессе работы следует учитывать индивидуальные особенности самой кровли и, конечно же, собственные пожелания по конструкции будущей кровли.Она в силу своих технических особенностей должна иметь небольшой уклон в несколько градусов, при его наличии крыша надежно защитит помещение от сильных осадков и других протечек. В этом случае оцинкованный профлист — отличный материал, позволяющий значительно снизить материальные затраты.

Как правильно покрыть кровлю профнастилом? Монтаж профлиста осуществляется, как правило, с помощью специальных саморезов для кровли.Они отлично подходят для работы с деревянными поверхностями. Кровельные саморезы имеют неопреновую прокладку и врезаются в материал с помощью мини-дрели, которая находится на наконечнике. Здесь, в отличие от шифера, очень важно не забывать, что материал лучше крепить именно по изгибу профиля. Также необходимо помнить, что кладку газо- и пароизоляции необходимо дополнить надежной и качественной подкровельной системой.

Перед началом монтажа первоочередная задача — поднять профнастил на крышу.Поднимать ее рекомендуется по одному листу, используя специальные лаги, установленные от земли до края будущей кровли. В ветреную погоду от работ лучше воздержаться, так как в таких погодных условиях велика вероятность материального ущерба.

Среди прочего нужно проверить:

уровень и максимальное отклонение коньков (не должно превышать 1 мм миллиметра на каждый метр длины). При чрезмерном отклонении от горизонтали существует вероятность того, что профилированные листы не будут стыковаться между собой.
скатов прямоугольной формы. Для этого нужно измерить их диагонали, и проследить, чтобы отклонение не превышало 2 сантиметра.

Меры предосторожности и меры предосторожности

Передвигаться по профнастилу рекомендуется в мягкой обуви, аккуратными ступеньками. Необходимо шагать в отклонение волны и только до места расположения обрешетки.
Шурупы при укладке профнастила необходимо вкручивать в прогиб волны.
Следует проявлять осторожность, чтобы устранить повреждения и сколы, а также участки листов вместо срезов, чтобы не повредить целостность покрытия.
Во избежание порезов рук об острые края укладку профнастила необходимо производить в специальных перчатках.
Не используйте листы профнастила, не сняв с них предзащитную пленку, она может прилипнуть к полимерному покрытию.
При наличии загрязненных участков их необходимо промыть мыльным раствором или очистить специальной мягкой щеткой.
Категорически запрещается использовать в процессе закладки «Болгарки». Искры, неизбежно возникающие при работе угловой шлифовальной машины, сожгут покрытие профнастила, что со временем приведет к активным коррозионным процессам.

Инструменты

Рычажные ножницы, используемые для резки листов толщиной до 0,6 мм независимо от направления.
Ножницы отрезные. Используется для ручной резки листов и должен комплектоваться сменными ножами.
Сверло, предназначенное для резки стали толщиной до 0,8 мм.

Угол ската кровли из профнастила

Один из самых популярных кровельных материалов. Его преимущество отличается широтой ассортимента при широком диапазоне цен, а также рядом других преимуществ — экологичность, долговечность, внешняя привлекательность, легкость.

Сделать профнастил на даче проще всего.Но, при правильном выборе соответствующей категории, он отлично подойдет как для решения архитектурного дизайн-проекта, так и для создания кровли производственного здания.

Как правильно выбрать профнастил?

При выборе профлиста в качестве основных критериев используйте тип постройки, возможность финансовых затрат, угол ската, требования к прочности.

Выберите тип материала

Важно! Отдельную группу составляют профнастил профнастил перфорированный с тиснением, используемый для декоративной отделки кровли.Технические характеристики такого материала зависят от качества сырья.

Категории профнастила

Помимо вида материала обратите внимание на разметку категорий. Для отделки кровли используются следующие:

Важно! Помимо высоты волны 21 и 44 мм используются другие типы, диапазон параметров которых составляет от 8 до 35 мм. Эти виды профилей больше подходят для создания легкой кровли.

Важно! Выбирая материал этих категорий, учитывайте условия создания обрешетки — не более 80 см.

Важно! Цена на перекрытие кровли профнастилом полностью зависит от ваших требований к дизайну и выбранного материала.

Угол наклона

Обратите внимание на таблицу ниже.

Выбирайте материал, исходя из соответствия категории материала углу ската кровли.

Прочие критерии выбора

При покупке проверяйте качество материала. Особое внимание обратите на отсутствие дефектов в виде сколов, неровностей и царапин, точность параметров, соответствие оттенка листов.

Подготовительные работы

Объем подготовительных работ трудоемок и зачастую занимает больше времени, чем процесс монтажа рубероида. Две основные задачи этого процесса — создать прочный каркас для кровельного настила и сохранить целостность материала.

Основные ступени

Перевозка гофрокартона
Приобретение всех необходимых материалов и инструментов
Создание напольного и гидроизоляционного слоя.

Важно! Прежде чем приступить к работе, ознакомьтесь со схемой перекрытия кровли профнастилом.

Транспортер профильного листа

Во избежание повреждений при транспортировке с учетом габаритов листов профнастила соблюдать следующие рекомендации:

Материалы и инструменты

Важно! Саморезы для крепления профлистов должны соответствовать особым требованиям:

Создание каркаса — обрешетка

При перекрытии кровли профнастилом очень бережно относитесь к процессу установки обрешетки.От качества выполненных работ будет зависеть степень надежности и прочности кровли.

Последовательность:

Используйте слаборассеивающий метод или твердое вещество.

Важно! Для увеличения прочности каркаса выполнить двухслойную конструкцию из разреженного и массивного настила обрешетки.

Важно! Территория конька, ендовы, дымохода, вентиляционных и противопожарных проемов должна быть исключительно по добротной технологии.

Монтаж профнастила основной поверхности крыши

Выполните монтаж профнастила, точно соблюдая все условия инструкции. Такой подход обеспечит надежность конструкции и длительный срок эксплуатации.

Последовательность:

Важно! Поднимайте только один элемент за раз.

Снимите защитную пленку.
Работайте в защитных перчатках.
Установите первый кровельный лист, начиная с одного из концов.

Важно! Обратите внимание на расположение желоба на каждом куске гофрированного картона — ниже.

Важно! После сверления удалите образовавшуюся металлическую пыль щеткой с мягкой щетиной, чтобы предотвратить ржавчину.

Важно! Если длина листа не соответствует длине откоса, сначала установите нижний фрагмент.В дальнейшем следите за направлением нахлеста.

Важно! Если толщина материала небольшая — кончиком шурупа просверлите отверстие (он специально заточен). Если вы выбрали толстый профнастил — сделайте предварительные отверстия дрелью, затем вкрутите крепеж.

Установите с соблюдением нахлеста 100-150 мм.
Крепится к гофре и хребтовой планке.
Шаг крепления 20-30 см.
Важно! Крепление ремня конька начинается со стороны, противоположной частому воздействию ветра и осадков.
Важно! Обязательно установите снегозадержатели, чтобы избежать аварийных ситуаций, повредить фасад здания и не допустить нанесения ущерба здоровью.
Видео перекрытия кровли профнастилом
Посмотрите видео, прикрепленное ниже.Это поможет более подробно разобраться во всем процессе монтажа профнастила.

Покрыть кровлю профнастилом можно даже при отсутствии профессиональных навыков строительства. Важно только соблюдать технологию работы и стараться избегать типичных ошибок, которые могут повлиять на результат.

Выбор профнастила

Преимущества этого материала очевидны :

легкий вес: перекрытие кровли профнастилом не требует усиления существующей стропильной системы, строительных конструкций и фундаментов;
разумное соотношение стоимости и долговечности материала: при правильной установке кровля может служить более 15 лет;
эстетика: профнастил с полимерным цветным покрытием позволяет создать привлекательную крышу;
практичность: простые оцинкованные листы — недорогое решение для промышленных зданий и хозяйственных построек.

Крайне важно выбрать материал с необходимыми прочностными характеристиками. Кроме того, необходимо учитывать, что в качестве рубероида следует использовать профнастил с капиллярной канавкой, что способствует эффективному отводу дождевой воды при установке листов внахлест. На материале экономить не рекомендуется — из дешевого профлиста из некачественной стали капиллярный паз легко деформируется под нагрузками и приходит в негодность.Такую крышу нельзя чистить зимой без повреждений от снега или ремонтировать при необходимости.

Оцинкованный лист — самый дешевый вариант кровли, но привлекательным его не назовешь. Большим спросом пользуется профнастил с защитно-декоративным полимерным покрытием. Важно определить требования к прочности и долговечности этого покрытия. Если предполагается использование профнастила для монтажа на крыше с большим углом наклона, можно использовать материал с полиэфирным покрытием, так как с такой кровлей снег скатывается под собственным весом и снижает риск повреждения покрытия при очистке.Для крыш с меньшим углом наклона рекомендуется приобретать профнастил с гораздо более прочным наружным слоем из Pural или PVDT (поливинилдифторид), но в этом случае кровля из профнастила будет стоить дороже.

Как избежать материального ущерба при транспортировке

Профнастил из стального листа методом холодного профилирования, как кровельное покрытие обладает необходимой прочностью и способностью выдерживать высокие снеговые и ветровые нагрузки. Но листы по отдельности очень подвержены механическим повреждениям.

Транспортировка и подъем материала к месту установки должны выполняться с соблюдением определенных мер предосторожности, чтобы предотвратить случайное повреждение гофрированного картона.

Перед тем, как покрыть кровлю профнастилом, необходимо доставить материал на объект. При этом необходимо соблюдать определенные правила транспортировки. Деформация кровельного материала в процессе погрузочно-разгрузочных работ или транспортировки приведет к необходимости его замены и, как следствие, к удорожанию кровли.Чтобы сделать надежное кровельное покрытие, следует использовать профлист толщиной 0,5 мм из качественной стали.

Основные правила перевозки :

Такой материал транспортируют штабелями, уложенными на прочном прочном основании, например, на деревянных бревнах, длина бревна должна превышать ширину листа.
При подготовке к транспортировке груз, помещенный в машину, необходимо надежно закрепить стропами во избежание трения между листами и соседними предметами — это может привести к порче защитного покрытия.
Рекомендуемая скорость автомобиля при транспортировке профнастила не более 80 километров в час.

Если загрузка профлиста на месте покупки обычно осуществляется профессионалами с использованием специального оборудования, то разгрузка на объекте часто осуществляется вручную вручную. Чтобы правильно покрыть крышу профнастилом, следует аккуратно перемещать листы по одному. Желательно носить каждый лист вместе.

Категорически запрещается гнуть гофрокартон и перемещать листы волочением! Деформированному листу практически невозможно вернуть первоначальную геометрию, и он становится непригодным для монтажа.Повреждение защитно-декоративного слоя приводит к быстрому началу процесса коррозии при эксплуатации кровли.

Подъем профнастила на крышу тоже следует проводить правильно. Технология работы следующая :

не поднимать материал в ветреную погоду — это может привести к повреждению;
с земли на крышу рекомендуется протянуть лаги, по которым поднимаются листы;
можно поднять только один лист.

Рассматривая, как правильно покрыть кровлю профнастилом, можно отметить, что два человека могут выполнить работу быстро и качественно. При этом поднимать материал на крышу намного удобнее и проводить групповуху проще. С технологией монтажа покрытия можно ознакомиться в тематическом видео.

Как избежать повреждения материала при установке?

Как правильно покрыть крышу профнастилом? Если вы хотите смонтировать крышу достаточно большой площади, то есть во время крепления листов придется ходить по уже уложенному материалу, в первую очередь необходимо позаботиться об обуви.Обязательно надевать обувь с мягкой подошвой, которая не будет скользить по металлу и не повредит его защитный полимерный слой. Наступать на рубероид можно только в тех местах, где лист ложится на обрешетку.

Если мы разрезаем крышу профнастилом, то для монтажных работ следует выбрать подходящий инструмент. Монтаж этого рубероида не требует использования сложного дорогостоящего оборудования. Достаточно иметь:

Отвертка

;
по металлу, для резки стали толщиной до 0.6 мм;
ножовка по металлу с мелкими зубьями;
ножницы электрические или электролобзик.

Не рекомендуется использовать электросварку или газовую сварку при установке профнастила, так как в этом случае велика вероятность повреждения защитного покрытия листов.

Во избежание коррозии на отшлифованных обрезных листах профнастила торцы материала желательно сразу обработать антикоррозийной грунтовкой.

Особенности крепления профнастила

В вопросе, чем покрыть крышу профнастилом, особое внимание уделяется крепежу.Чтобы надежно прикрепить листы к обрешетке, лучше всего использовать саморезы оцинкованные со сверлом на конце. Размер застежек 4,8 × 35 мм. Каждый винт необходимо снабдить специальной прокладкой из неопрена, защищающей насадку от влаги. Саморезы необходимо вкрутить в волну в нижней части, прилегающей к обрешетке. При креплении конька винт вкручивают через вершину волны. Производители профнастила часто предлагают саморезы со шляпками, окрашенными в цвет выбранного рубероида, что повышает эстетичность готовой кровли.

При установке профнастила с полимерным покрытием особенно важно следить за тем, чтобы стружка, образующаяся при завинчивании крепежа, не повредила внешний защитный слой материала. Фишки необходимо немедленно удалить. Если оставить на месте крепления, он быстро начнет ржаветь, и будет служить источником коррозии, кроме того, наличие налипшей сколы помешает неопреновой прокладке загерметизировать место крепления.

Профнастил нельзя крепить к обрешетке алюминиевыми заклепками или гвоздями! Такой вид креплений не может обеспечить необходимой устойчивости кровли к сильным ветровым нагрузкам.

Рассматривая, как покрыть крышу профнастилом, можно отметить, что прочность и долговечность кровельного покрытия во многом зависит от правильно подобранного шага обрешетки, достаточного вертикального и горизонтального перекрытия листового материала, использования специальные планки, защищающие кровлю от атмосферных воздействий и ряда других факторов.

Основные этапы монтажа кровли из профнастила подробно описаны в видеоматериале.

Автор Павлов Юрий
Николаевич

В списке весомых плюсов профнастила кровельная простота укладки оправдана. Один большой металлический лист сразу перекрывает значительную площадь. Уменьшено количество операций крепления и центровки элементов. Правда, размер покрытия однозначно нельзя отнести к ряду преимуществ, например, с устройством наклонных коньков крыш с четырьмя скатами. Чтобы они не вызывали затруднений, необходимо знать, как делается четырехскатная крыша из профнастила, как производится правильная кладка на его плоскости.

Профнастил кровельный стальной выпускается в виде гофрированных или волнистых листов с полимерной защитно-декоративной оболочкой или без нее.

Изготовлен из холоднокатаного металла, горячеоцинкованного, что обеспечивает материалу стабильную стойкость к атмосферным воздействиям.

В линейке профнастила разных производителей существует условное разделение на несущие, стеновые и кровельные категории. Однако обустройство крыш может применить любой, кому нравится хозяин дома, если его не слишком беспокоит разница в стоимости несущего и кровельного вариантов.Учтите, что материал для кровли из профнастила меньше, вес легче, а цена привлекательнее.

Для устройства кровли профлистом выпускаются все виды, значительно облегчающие проведение кровельных работ. В пределах производства от одного производителя они полностью аналогичны применяемым при укладке металлической кровли. Ведь по сути оба кровельных представителя — это один и тот же материал, отличающийся только наличием или отсутствием поперечного профилированного шага.

По аналогии с металлом по правому или левому краю панелей профнастила устраивается дренажный желоб. Он предназначен для отвода влаги, скопившейся в стыках покрытия. При установке крайняя волна с желобом должна находиться под соседним листом материала, а ее прямая противоположность — закрывать такой же желоб соседнего элемента с другой стороны.

Укладка покрытия производится с нахлестом одного или двух гофров уложенной панели на уже расположенный на склоне элемент.Количество перекрывающихся продольных впадин зависит от угла наклона пандуса и несущей способности материала. При расчете материала для обустройства кровли необходимо учитывать, на сколько рекомендуется выполнять гофру внахлест.

Крепление отдельных панелей к общему крупногабаритному кровельному листу производится в выпуклый выступ короткими шурупами, не заходящими глубже в обрешетку. Но к ней металлическая крыша крепится пазом в деревянных деталях через вогнутую часть гофра.Крепежные элементы выполнены в тональности, соответствующей цвету кровельного покрытия, и оснащены эластомерными шайбами, обеспечивающими герметичность в месте соединения.

Профилировщик доставляется на объект необходимой длины, заявленной заказчиком при покупке. Резка под углом не производится поставщиком, она производится перед укладкой на стройплощадке. Чтобы не переплачивать излишки, перед приобретением материала рекомендуется сделать проект крыши или хотя бы нарисовать эскиз в масштабе.

Проектирование кровли из профнастила

Монтаж профнастила на вальмовой и шатровой крышах существенно отличается от укладки листов на конструкцию с двумя скатами. Дело в том, что крупногабаритные элементы покрытия требуют раскроя и устанавливаются по специальному заказу:

Для палаток . Сначала размечаем центральную ось стартового листа и пандус вдоль обрешетки. Затем проводится примерка осей, во время которой размечаются линии реза.Все последующие листы примеряются и нарезаются постфактум на сайте.
Для бедра . Первый лист устанавливают так, чтобы его край совпадал с крайним краем правой или левой ножки гребневого прогона. Стартовый лист не имеет косых вырезов, устанавливается во всю высоту кровли. Обрезаются только панели, прилегающие к косым ребрам бедра.

В устройстве тазобедренных конструкций материал для всех четырех коньков нарезан по одинаковой схеме. В случае шатровых крыш кровлю на двух торцевых скатах срезают и укладывают так же, как при устройстве шатровых крыш, и на двух длинных — с частичной призезкой.

При составлении проекта или эскиза кровли, для расчетов перед закупкой материала и для разработки собственного плана кровли необходимо учитывать, что:

Количество листов рассчитывается от ширина основания каждого ската.
Высота листа определяется по заранее заданному шаблону. Ее следует расположить так, чтобы она полностью закрывала ребро бедра.
В расчетах используется не обычная, а полезная ширина профнастила при укладке внахлест в одну гофру.Если две гофры уйдут под перекрытие, расчетная полезная ширина уменьшится еще на одну волну.
Листы на треугольных откосах раскладываются от центра, на пятиугольных откосах — от крайней точки гребня прогона.
Оптимальное расположение панелей профнастила сводит к минимуму количество частей кровли, ширина которых меньше половины листа. Это слишком ослабляет кровлю из-за большого количества точек крепления на единицу площади и швов.

В обязательном порядке высоту профилированных панелей следует увеличить на ширину свеса над карнизом. Это нижний край листа шириной 3,5 — 5,0 см, выходящий за лицевую доску.

В период проектирования необходимо определить, будут ли держатели устанавливаться до или после укладки покрытия. В первом случае используются так называемые длинные кронштейны, установка которых необходима до начала монтажных работ.Во втором случае фиксируются короткие крючки, закрепляемые на лицевой доске, их крепление можно произвести в любой момент.

При самостоятельном проектировании следует решить, нужна ли системе система теплоизоляции. Устройство теплоизоляции существенно влияет на расход материала и конструкцию стропильной системы, ведь кровельный пирог:

Холодные кровли включают только один слой. Это гидроизоляция, устроенная из классической пленки или антиконденсатного материала с ворсом, впитывающая излишки влаги под кровлей и отделяющаяся с ними в период проветривания.
Утепленная кровля состоит из трех слоев: паро-, тепло- и гидроизоляции. Со стороны эксплуатируемых помещений имеется пароизоляционная пленка, защищающая следующий за ним обогреватель от бытовых испарений. Снаружи утеплитель защищен гидроизоляционным ковром.

Кровельный пирог под профнастил устраивают с одним или двумя функциональными контурами вентиляции. Их количество зависит от выбранного для обустройства гидроизоляционного материала. Важно помнить, что в качестве гидроизоляции под металлическую крышу с полимерным покрытием нельзя использовать варианты, содержащие битум.

Первый контур вентиляции прокладывается между утеплителем и гидроизоляционным ковром, если используется классический полиэтилен или ворсистый антиконденсатный материал. Если используется диффузионная диафрагма, нет необходимости формировать над ней вентиляционный канал. он самопроизвольно выделяет излишки влаги наружу при возникновении стресса.

Второй контур вентиляции строится между гидроизоляцией и металлической кровлей в обязательном порядке. Независимо от того, какой материал выбран для его установки, следует избегать прямого контакта профнастила с водоотталкивающим ковром, чтобы избежать сначала появления конденсата, а затем коррозии очагов ржавчины.

Минимальная величина вентиляционного зазора пропорциональна площади коньков. Например, если площадь земельного участка составляет 50 м², то общая площадь вентиляционных каналов для этого уклона должна составлять 0,5 м². Последнее значение следует разделить на две части, чтобы распределить вентиляционный зазор на зоны притока и оттока. У двускатных крыш эти значения равны, для четырехскатных конструкций некоторая разница устраняется установкой дополнительного аэратора.

Подготовка стропильной системы

Следует отметить, что профнастил кровельный укладывается как на деревянные, так и на металлические стропильные конструкции.Устройство металлического каркаса характерно для нежилых объектов, чаще всего для бытовых целей. Каркас может быть сварным или разборным с болтовыми соединениями. Стропила — швеллер или уголок, решетки — труба квадратного сечения или П-образный профиль.

Не допускается возведение кровли жилых домов на металлических стропильных системах. Более подходящая древесина, и самостоятельным мастерам с ней работать намного проще. Поэтому разберем профлист на деревянной основе, как наиболее распространенный вариант.

Кровельная система и обрешетка обоснованно могут считаться надежной основой для монтажа профлистов, если:

Шаг установки стропил не более 1200 мм. Оптимальный интервал — от 600 до 900 мм.
Стропила изготавливаются из бруса сечением 50 × 100 или 50 × 150 мм в зависимости от характерной для региона ветровой и снеговой нагрузки.
Сечение обрешетки выбирается в зависимости от расстояния между стропилами и крутизны кровли.

Смолы для профнастила укладываются с аналогичным шагом. Уменьшайте расстояние между ними только на участках, требующих усиления: по периметру карниза до ширины 50-60 см для последующей установки снегозадержателей, в долинах, по коньковому бегу вальмовой кровли, по периметру кровельные переходы.

Если стропильная система не имеет достаточных параметров для обеспечения надежности фундамента для укладки профлиста на двускатной крыше, ее усиливают за счет увеличения сечения обрешетки или уменьшения шага между подоконниками.

Алгоритм устройства кровельного пирога

Возведение кровельного пирога производится традиционным способом, соблюдаемым при устройстве любых утепленных кровель. Следует помнить, что перед устройством гидроизоляционного ковра по периметру четырехскатной конструкции необходимо установить отлив — загнутый угол плиты из тонколистовой стали, предназначенный для отвода конденсата.

Последовательность:

Устройство пароизоляционное.Рулонный материал крепится степлером к стропилам, скотчем. Раскатывает горизонтальные полосы, уложенные внахлест 10-15 см. Если планируется установка обшивки OSB, фанеры или панелей ГВЛ, поверх пароизоляции на стропилах сооружается обрешетка.
Утеплитель для штабелирования. В ячейках, образованных стропилами, выполняется утеплитель из базальта или стекловаты. Материал нарезается таким образом, чтобы ширина теплоизоляционного элемента была примерно на 1 см шире, чем расстояние между стропилами для кладки его ворот.
Устройство гидроизоляции ковролина. Водоотталкивающий материал укладывается с внешней стороны стропил горизонтальными полосами, склеивается скотчем. Кладка начинается от карниза, продолжается до гребня или гребня. К стропилам временно крепится степлером, затем фиксируется решетками.

Бедро и изоляционные пленки укладываются внахлест через косой гребень 15-20 см. По линии конькового конька вальмовой кровли изоляционные прослойки должны иметь разрыв.На косых ребрах не устраивают щели.

Если толщина утеплительного слоя равна ширине стропила, в качестве гидроизоляции рекомендуется использовать супердиффузионную полимерную мембрану. Не требует образования вентиляционного зазора между собой и утеплителем, способен избавлять материал от конденсата.

При использовании классической или антиконденсатной ворсистой гидроизоляции между ней и теплоизоляцией должен быть зазор. Ширина канала от 3 до 5 см.Его формируют при помощи бруса эквивалентного размера с одной или двух сторон, прикрепленного к стропильным ногам снаружи. Затем поверх него проводят гидроизоляцию и переустанавливают обрешетку, чтобы создать зазор второго уровня — между покрытием и гидроизоляционным ковром.

Не тратить силы в придачу со временем на устройство вентиляционного канала можно в случае, если толщина теплоизоляции меньше ширины фермы минимум на 3 см.

Возведение кровельного пирога конструкции без утеплителя намного проще и быстрее.Все действия заключаются в укладке гидроизоляции на стропила и установке над ней выносного бруса обрешетки. После этого остается только установить карнизы, затем накрыть профнастил четырехскатной кровлей, правильно закрепить, закрепить коньковые элементы.

Разметка и раскрой металлического покрытия

Для разметки обрезки панелей под углом рекомендуется запастись несложным самодельным приспособлением, которое народные умельцы прозвали «черт». Для его изготовления понадобится четыре куска доски 25х100 мм или брус подходящего размера.Две заготовки будут примерно 1,1-1,2 м в длину. Вторая пара может быть такой же длины или немного больше.

Процесс изготовления простейшего приспособления для разметки:

На рабочем столе или свободной ровной поверхности разложите обрезанные доски в виде прямоугольника или квадрата. Естественно, они будут расположены двумя параллельными парами.
Между левым или правым краем горизонтальных элементов сооружаемого устройства формируем расстояние, равное рабочей ширине кровельной панели.Чаще всего это 1,1 м.
Проверяем попарную параллельность деталей будущего устройства. После проверки скрепляем их шарнирными соединениями, чтобы можно было смещать друг относительно друга параллельными парами.

Для разметки с помощью «черта» на установленный и закрепленный на кровле лист применяют маркируемую панель. Самодельный инструмент кладут на косой край бедра, чтобы обозначить линию предстоящего разреза. Разметьте панель, переместите в удобное для резки место и разрежьте.

Профилист может распиливаться острой циркулярной пилой, в технические возможности которой входит функция резки тонколистовой стали. При небольших объемах работы для удаления излишков материала подойдет лобзик или кровельные ножницы. Использование болгарки при резке металлической кровли недопустимо.

При работе по резке покрытия с полимерной оболочкой необходимо следить за тем, чтобы оно не было повреждено мелкими сколами. При обнаружении царапин или порезов покрытия их необходимо покрыть ремонтной краской.

Мелкие острые части отрезанного материала необходимо осторожно удалить с панели с помощью мягкой щетки перед установкой. Стойкие загрязнения следует удалить с помощью мыльного раствора. Обрезанные края листов хотя бы со стороны примыкания к бедру и ребра гребня рекомендуется обработать лаком или ремонтным составом.

Укладка профлиста на рампу вальмы

Крепление профлиста к треугольной плоскости сопровождается подгонкой и открытием каждого листа.Перед их установкой периметр кровли оборудуют карнизной планкой, крепящейся к обрешетке.

Работы по маркировке панелей ведутся в строго определенной последовательности:

На первом листе отмечаем его центральную ось, на мауэрлате пандуса — его середину.
Устанавливаем первый лист, совмещая размеченные его центры и мауэрлат, проверяем горизонтальность нижнего края панели.
Закрепляем первый лист одной отверткой вверху.
Установить соседние панели, одна из которых накладывается на край листа с капиллярной канавкой, вторая задвигается под нее с противоположной стороны.
Выровняйте блок из трех панелей относительно горизонта и друг с другом.
Временно закрепите каждый из вновь установленных листов одним саморезом вверху, стараясь расположить крепежные детали вне требуемой части в ящике для хранения.
Размечаем линии реза.

Завершив разметку, удалите временные крепления и срежьте с панелей излишки материала.Затем возвращаем их на место, устанавливаем по описанной выше схеме, снова фиксируем только вверху центрального листа и выравниваем блок перед окончательной фиксацией.

В первую очередь листы скрепляются в единое кровельное полотно саморезами 4,8 × 19 мм, вкручиваемыми через каждые 50 см, которые крепятся к нижней части гофры. После соединения блок снова выравнивается относительно горизонта и края карниза и крепится к смолам.Для этого используются саморезы 4,8 × 38 мм, которые устанавливаются в выемку профиля в каждую вторую выемку.

Крепление к карнизу производится в каждый паз профиля, в середине листа крепеж распределяется равномерно, так что на 1 м2 покрытия приходится 5 точек крепления.

В конце укладки листового покрытия собираются элементы коньков с предварительной набивкой уплотнителя по краям сверл. При расположении трапециевидных лучей сначала устанавливают планки на набедренные ласты снизу вверх, затем на гребневой гребень монтируется гребень с заглушками.

Видео о принципах укладки профнастила

Последовательность работ по укладке профнастила на крышу:

Ролик о первом опыте самостоятельной укладки профнастила:

Народные хитрости при устройстве крыш из proflist:

Чтобы результат непростых работ не разочаровал и не потребовал внушительных вложений на переделку, необходимо знать, как правильно покрыть профнастилом архитектурно сложный объект — двускатную крышу.Представленный нами материал окажет эффективную помощь самостоятельным кровельщикам. Соблюдение описанных правил гарантирует успех.

Как покрыть крышу профнастилом своими руками

Если вашему дому нужна крыша, которая имеет привлекательный и изысканный внешний вид при относительно невысокой стоимости, крыша из гофрированного картона — холоднокатаного оцинкованного стального листа, покрытого цветными полимерными материалами — это то, что вам нужно.

Преимущества стального профилированного листа:

отличные характеристики: устойчивость к атмосферным воздействиям, солнечному излучению, механическая прочность, коррозионная стойкость,
малый удельный вес (от 5.От 5 до 9,5 кг / м 2), поэтому низкая нагрузка на стропила и обрешетку,
можно подобрать по фактуре и цвету под дизайн здания,
относительно невысокая цена при высоких эстетических качествах.

Какой профнастил подходит для кровли

Для кровли подойдет любой из марок профнастила (универсальный, несущий или стеновой), но для укладки тонкостенного материала потребуется практически сплошная обрешетка. Для обычных обрешеток с шагом 65-100 см предпочтительнее использовать более прочный и жесткий профнастил.Чаще всего используется материал с такими показателями:

марка H или HC (несущая и универсальная),
толщина профилированного листа от 0,5 до 0,7 мм (прочный и легкий одновременно),
высота гофры 20-75 мм (обеспечивает возможность упругой деформации кровли),
наличие капиллярной дренажной канавки,
, подходящее к существующему или проектируемому экстерьеру дома.

Цена на профнастил зависит от нескольких показателей материала.

Что нужно для покрытия кровли профнастилом самостоятельно

Простую двускатную или двускатную крышу дачи, летней кухни или гаража невозможно покрыть самостоятельно с одним-двумя помощниками и некоторыми навыками работы с отверткой и электролобзиком. Сломанная двускатная крыша дома с мансардой тоже сможет работать самостоятельно. Поможет в этом.

Если каркас кровли более сложной конфигурации, следует пригласить опытных специалистов для покрытия кровли профнастилом.Цена работ будет зависеть от сложности кровли и площади коньков.

Сколько материала потребуется?

Рассчитать количество материала для односкатной или двускатной крыши, зная размеры скатов, не составит труда. Если длина ската составляет 12 м и менее, ширину ската нужно разделить на ширину материала, получившееся количество листов увеличить на 15%.

Для более сложных крыш можно рассчитать профнастил для кровли онлайн по специальным программам.Программы позволяют не только максимально точно определить количество материала, но и рассчитать уклон кровли, размеры перекрытия, определить лучший вариант расположения и крепления профлиста.

Инструмент и крепеж для работы

Для работы потребуется измерительный и режущий инструмент, крепежные материалы:

Особенности укладки кровли из профлиста

Работать лучше всего вчетвером, так что это будет намного быстрее.Справиться могут и два человека, но в одиночку очень сложно работать с длинными листами профнастила.

Минимальный угол ската крыши 10 °. При меньшем значении угла наклона под материал может попадать вода.
Стандартная длина профлиста 12 м. Если длина ската меньше или больше, листы придется обрезать.
Для защиты профнастила от коррозии необходимо сделать на обрешетку гидроизоляцию и пароизоляцию.

Кромка под профнастил

Важным этапом устройства кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании водяного пара.

Сделайте это двумя способами:

укладка пароизоляции на стропила под обрешетку и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
Организация вентилируемой кровли, создание вентилируемого пространства между слоем гидроизоляции и рубероидом.Для этого по стропилам устанавливают стропила ложной кровли по стропилам из брусьев, по ним делают обрешетку, получается слоистый пирог: стропила, гидроизоляция, фальшстропила, обрешетка, профнастил.

Важно! Все элементы обрешетки необходимо со всех сторон пропитать антисептическим составом для дерева. Это продлит срок эксплуатации кровли.

Доски обрешетки укладывают с шагом 0,5-1,0 м, прикрепляя их гвоздями или саморезами к стропилам.Чем толще и прочнее используется профнастил, тем больше расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг бордюра составляет 0,5-0,6 м, для СН44 — 0,65-0,75 м. Расстояние между досками не должно превышать 1 м.

Сделав обрешетку, нужно проверить диагонали пандуса и выровнять пандус по вертикали, горизонтали, диагоналям. Это значительно облегчит работы по укладке профнастила для обрешетки.

Порядок укладки профнастила своими руками

Профилисты укладывают снизу вверх, начиная с пандуса от торца здания, слева направо или справа налево — все зависит от того, на какой стороне листа производитель сделал капиллярную канавку. При укладке материала бороздку следует прикрыть волной следующего листа.
Размер нахлеста профлистов по горизонтали и вертикали зависит от величины угла ската кровли.При малых значениях угла наклона откоса листы укладывают внахлест в две волны по вертикали, при больших значениях — в одну или полуволну.
Нахлест конька по горизонтали не менее 10 см. Первый ряд укладывают пролетом на 30-50 см выше свеса (расстояние зависит от конструкции водосточной системы). Стыки между профлистами заделываются специальной лентой. Лист второго ряда укладывается со смещением по стыку на половину ширины.

Как поднять листы на крышу

Если работают 2 или более человек, листы легко подбирать. Их укладывают на каркас из 5-6 брусков связками по 5-10 штук и на наклонных досках, прикрепленных к обрешетке, натягивают трос вверх.

На обрешетку, чтобы листы не скатывались, прибейте снизу одну или две планки и уложите пачку листов укрытия. Так что работать намного удобнее, чем обслуживать поодиночке, хотя этот способ тоже используется.

Как правильно закрепить профнастил на крыше

Листы крепятся к обрешетке саморезами с шайбами и уплотнительными прокладками. Их количество не более 6-10 штук на 1 кв.м. напольное покрытие. На откосе саморезы вкручиваются в нижние, а на коньке — в верхние волны листа.

Если материал тонкий, шурупы просто вкручивают отверткой, они легко проходят насквозь, не повреждая покрытие.На толстых стальных пластинах в местах их крепления к планке желательно предварительно разметить и просверлить отверстия для шурупов сверлом.

Важно! Необходимо точно выровнять и правильно установить самый первый лист, от этого будет зависеть качество всей работы.

Первый лист сначала закрепляют посередине с помощью одного шурупа и тщательно выравнивают выступ от карниза и вертикальное положение обрешетки. После этого фиксируется вторым винтом.

К верхним и нижним доскам обрешетки материал крепится вкручиванием шурупов в каждый прогиб волны, в центральные планки — через прогиб.

Второй по высоте ряд размещается со смещением листов вправо или влево на половину ширины. Вырезать профилист электропилой, ножовкой по металлу или электрическим лобзиком с напильником по металлу. Делайте это на земле.

Внимание! Нельзя резать профилированный болгарский. Это разрушит полимерное покрытие.Для вырезания следует использовать ножницы по металлу, а участки вырезать краской.

Горизонтальные стыки также заклеиваются лентой. В каждую бороздку волны ввинчиваются саморезы внахлест. Резиновая уплотнительная шайба должна выступать на 1-2 мм по периметру головки винта, это говорит о том, что она не защемлена и не затянута плотно.

Монтаж конька на профнастил

Коньковые дополнительные элементы к кровле из профнастила изготовить

простой в виде согнутого под углом листа с шириной полки до 30 см,
с полукруглой кромкой,
с П-образной планкой и полками такого же размера.

Для установки конька на крышу из профнастила последний ряд листов следует выровнять в верхней части по торцу и уложить в одной горизонтальной плоскости. Порядок установки следующий:

на край последнего ряда листов уложить ленту или полосу конькового уплотнения,
параллельно оси конька закрепляем планки,
к штангам саморезами в верхней гофре через 20-30 см закрепить элементы конька, начиная с той стороны, где чаще всего дует ветер,
концы полукруглого конька закрываются специальными заглушками,
П-образный конек крепится к штанге, которая специально устанавливается под ним на коньке крыши.

Кровля из профнастила порадует своей красотой и вызовет чувство гордости за отличную работу, сделанную своими руками. Сэкономленные на этом деньги можно потратить на изготовление оригинального флюгера, который украсит дом.

Монтаж кровли профнастилом своими руками. Что понадобится для покрытия кровли профнастилом своими руками. Видео о кровле профнастилом.

Такой материал, как профнастил, давно всем известен и используется в строительстве в самых разных «ролях», из него устанавливают заборы, строят гаражи и навесы, а также крыши хозяйственных построек, небольших домов и даже больших особняков. покрытый.Профнастил бывает разных цветов, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и сочетанием оттенков, что смотрится очень оригинально.

Чтобы знать, как правильно покрыть кровлю профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественное кровельное покрытие и расходные материалы, подготовить все необходимые инструменты.

Очень важно, что для покрытия кровли этим материалом не нужно иметь специальных профессиональных навыков.Главное — соблюдать технологическую последовательность работ и не допускать ошибок, которые могут привести к протечке кровли, что потребует доведения покрытия «до ума».

Преимущества и недостатки профнастила перед торцовым материалом

Как и любой кровельный материал, у профнастила есть свои плюсы и минусы, о которых нужно знать перед его приобретением.

К положительные качества В этот материал входят:

Небольшой вес профнастила позволяет легко поднять его на высоту и при необходимости выровнять на месте установки.
Оптимальное соотношение стоимости и ресурса материала. При качественном монтаже производитель устанавливает минимальный срок эксплуатации 12 ÷ 15 лет.
Простая установка — легко устанавливается внахлест и прикручивается специальными винтами.
Эстетичность покрытия — профнастил, за счет цветового разнообразия, делает внешний вид дома аккуратным, придает его индивидуальности.
В рельефе большинства листовых моделей предусмотрены специальные капиллярные пазы, которые предназначены для эффективного отвода воды при укладке материала полотна внахлест.

Отрицательные качества профнастил можно называть:

Высокая теплопроводность металла. Поэтому профнастил не защитит чердак от перегрева или низких температур. При выборе этого покрытия потребуется хорошая изоляция как самой кровли, так и мансардного этажа, что влечет за собой дополнительные затраты на теплоизоляционный материал и его установку.
В ветреную погоду, когда скорость ветра составляет 15 м / с и выше, любое металлическое покрытие издает ультразвуковые колебания, негативно влияющие на психику человека.Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровле, не вибрирующей на ветру.
Низкая звукоизоляция. Если кровля не отапливается — и звукоизоляции в доме будут слышны звуки капель или града, падающих на покрытие.

Выбор профнастила

Профнастил может изготавливаться из металлических оцинкованных листов без цветного покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов или для покрытия хозяйственных построек.Также его часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет довольно низкую стоимость, но не подходит для покрытия жилых домов, так как имеет низкие эксплуатационные характеристики и не очень привлекателен с точки зрения эстетики.

Большой популярностью пользуется профнастил, имеющий декоративно-защитное покрытие из полимерных композиций. Этот материал более прочный и способен выдерживать достаточно серьезные нагрузки. Конечно, это — при правильном монтаже, который во многом зависит от уклона скатов кровли.

Выпускается несколько видов профнастила с защитно-декоративным полимерным покрытием:

Подшипник (H) предназначен для покрытия кровли, потолков и навесов.
Стена используется для возведения ограды, ангаров, гаражей.
Универсал (NS) подходит для кровли, устройства заборов, строительства гаражей, подсобных помещений и т. Д.

Для покрытия кровли лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из вышеперечисленных видов.

Кроме того, этот материал различается по высоте и количеству волн. Высота волны (гофра) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Например, в таблице представлено несколько моделей:

Маркировка	Применение	Высота гофра в мм	Толщина металла в мм	Полезная ширина в мм
C10	Стенка	10	0,5; 0,6; 0,7	1100
C18	Стенка	18	0,5; 0,6; 0,7; 0,8	1000
C21	Стенка	21	0,5; 0,6; 0,7; 0,8	1000
	Кровельная стена	35	0,5; 0,6; 0,7; 0,8	1000
C44	Стенка	44	0,5; 0,6; 0,7; 0,8; 0,9; 1,0	1000
H60	Кровля	60	0,7; 0,8; 0,9; 1,0	845

Металл, будь то профнастила, может иметь одностороннее или двустороннее покрытие, но для чего бы оно ни было приобретено, лучше выбирать материал, защищенный с обеих сторон.

Покрытие состоит из множества защитных слоев. На приведенной ниже схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю стороны.

Наружная сторона рубероида:

Основа профнастила — стальной лист.
Сталь покрыта слоем цинка.
Далее идет антикоррозионное покрытие.
На него наносится грунтовка, служащая подготовкой для полимера.
Затем идет цветное полимерное покрытие.
На цветное полимерное покрытие часто наносится защитная пленка (полиуретан), которая убережет его от выцветания и расслоения.
Для транспортировки и хранения профнастила его можно дополнительно покрыть сверху пленочным покрытием, которое после монтажа снимается.

Внутренняя часть гофрокартона покрыта в той же последовательности точно такими же материалами, но на некоторых моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрыт одинаково с обеих сторон.Последние, конечно, дороже, но имеют гораздо больший жизненный цикл.

Цветовая гамма профнастила довольно разнообразна. По самым скромным подсчетам цветовая гамма представлена не менее чем 30 оттенками, поэтому выбирайте подходящий. Цветной слой на поверхность может быть нанесен порошковым методом или с использованием специальной технологии полимерного покрытия.

Если обобщить критерии отбора, то можно перечислить следующее:

Чтобы убедиться, что материал качественный и произведен в профессиональных условиях, следует попросить у продавца сертификат на продукцию.Если его нет, то лучше обратиться в другой магазин.
Маркировка материала проверяется с указанием его назначения, толщины и высоты волны.
Внешний материал оценивается. Необходимо обращать внимание на ровность листа, отсутствие дефектов окраски и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может многое сказать о качестве профнастила. — если при осмотре обнаружено отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
Еще одним критерием является проверка профнастила на изгиб — качественный материал должен быть упругим, и если его попытаться согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно появиться никаких следов изгиба.
Вид наружного декоративного покрытия — полимер или порошок. Напольные покрытия высочайшего качества — это матовый и обычный полиэстер и пластизол. Данные о покрытии также должны быть указаны в сертификате продукта.
Цена материала.Нужно помнить, что не стоит выбирать самый дешевый материал — вряд ли будет качественным. Тем более, что весь профнастил имеет очень доступную цену.

Когда материал приобретен, необходимо правильно доставить его на строительную площадку, а также аккуратно, без повреждений выгрузить и поднять на высоту.

Как избежать повреждений при транспортировке и установке материала?

Этот вопрос важно выделить, поскольку повреждение профнастила при его доставке, разгрузке и установке значительно сократит срок службы будущей кровли.

Этот материал изготовлен из стального листа, который штампуется методом холодной прокатки на специальном оборудовании.

Такой материал, уложенный в качестве кровли, выдерживает высокие ветровые и снеговые нагрузки, но при транспортировке, погрузке и разгрузке листовое покрытие может подвергаться ненужным механическим нагрузкам, что повлечет за собой его повреждение. Чтобы этого не произошло, необходимо соблюдать определенные правила транспортировки, хранения, переноски и подъема простыней.

Транспортировка профнастила осуществляется автотранспортом.Листы необходимо укладывать стопками. жесткое основание корпуса или на специальном металлическом каркасе, который фиксируется в корпусе под углом.

После укладки рубероида в автомобиль необходимо надежно закрепить его стропами, чтобы избежать трения друг о друга листов при движении автомобиля, так как это может привести к повреждению защитного покрытия.
Автомобиль, перевозимый по профнастилу, должен двигаться со скоростью не более 80 км / ч.
Очень важно следить за тем, чтобы разгрузка кровли происходила с максимальной осторожностью.Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов извлекался из стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего приготовить настил из досок и фанеры, сверху уложенный полиэтиленом.
Требуется следить за тем, чтобы при переноске ни один из листов не был согнут, так как вернуть его в исходное состояние не удастся, а значит, при покрытии между листами образуются зазоры, нарушающие ровность и целостность крыша.
Чтобы поднять профнастил на крышу, не повредив его, тоже надо сделать правильно:

— для аккуратного подъема материала необходимы лаги, которые устанавливаются под углом к крыше — это будет своего рода «рельсы» для удобства подъема листов;

— листы поднимаются на высоту всего одной штуки;

— не рекомендуется проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмам.

— саму укладку профнастила на крышу могут выполнять два мастера, но подъем рубероида лучше проводить на высоту втроем — Это дополнительная страховка материальной целостности и безопасности труда.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала развивается, если покрывается большая площадь кровли, так как при установке и креплении приходится ходить по уже уложенной кровле.поэтому вам нужно выбрать правильную обувь для работы — Он должен быть не только удобным, но и иметь мягкую эластичную подошву, не способную повредить защитный слой и не скользить по поверхности крыши. Наступать на закрепленный рубероид можно только между нервюрами и только в тех местах, где направляющие проходят обрешетку, особенно если между ними большой шаг.

Для аккуратного монтажа, без лишнего повреждения кровельного материала нужно использовать только качественный инструмент.Для работы вам понадобится:

Отвертка.
Рулетка.
Ножницы для резки металла толщиной до 0,6 мм
Маркер для отметок.
Уровень.
Электродрель.
Резиновый молоток.
Лобзиковые или электрические ножницы.
Мягкая щетка для удаления металлической стружки.

Запрещается резать профнастил «болгаркой». Лучший инструмент для этого — электрические ножницы.

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж рубероида прошел успешно, необходимо учитывать некоторые особенности работы.

Влияние уклона кровли на установку

Многое в процессе кровли зависит от уклона кровли. Очень важно, чтобы доски или бруски были правильно расположены. обрешетки, а также соблюдайте необходимый нахлест профнастила.

Если уклон пандуса 5 ÷ 10 градусов, то обрешетку делают сплошной или рейки бьют на расстоянии не более 5–7 мм друг от друга.

Нахлест листов в этом случае должен быть по горизонтали двумя волнами, причем верхний ряд нижним — не менее 300 мм.более того при таком небольшом уклоне пандуса щели между листами профнастила чаще всего заполняются герметиком, так как все равно остается риск протекания между ними воды, особенно в ветреную погоду.

При уклоне ската кровли 10 ÷ 15 градусов расстояние между решетками обрешетки составляет 400 ÷ 450 мм, а соседние листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
При уклоне кровли более 15 градусов решетчатые обрешетки крепят на стропилах на расстояние в 550 ÷ 600 мм.Нахлест листов, уложенных рядом друг с другом, производится единой волной, причем верх на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы было удобно размечать и монтировать обрешетку, обрежьте на нужный размер, например, 600 мм, что поможет намного быстрее установить каркас под кровлю.

Порядок крепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух и более горизонтальных рядов профнастила.

Укладка рубероида начинается от карниза. Крайний лист устанавливается строго по строительному уровню, так как от его ровности будет зависеть правильная укладка всех остальных элементов кровли. Кроме того, сложенные в стопку листы выравниваются по выступу нижнего края — если исключить такой способ выравнивания, то нижний край крыши будет неровным.

По окончании монтажа первого ряда начинается крепление второго с той же стороны крыши, с которой монтировался первый.Однако некоторые мастера практикуют другой подход — с последовательной укладкой нижнего, а затем верхнего полотна, либо с укладкой «лесенки» — например два листа снизу — один сверху, то есть верхний ряд постоянно «отстает» на 1 лист.

Оптимальный вариант, если длины листа хватит на весь уклон крыши

Если есть возможность закупить листы равной длине пандуса, то следует отдать предпочтение этому варианту — это сократит время монтажа и кровля будет надежнее защищена от протечек, так как горизонтального нахлеста листов просто не будет.

Правила крепления профнастила

Крепление листов профнастила осуществляется специальными винтами, снабженными пресс-шайбой и резиновой прокладкой. Чтобы кровля выглядела эстетично, саморезы обычно подбирают под цвет основного материала.

Если крыша покрыта цельными полотнами по длине ската, то первый ямок закрепляется вверху ниже конька крыши на 50 мм и ниже, на свесе.Лист должен выступать на 40 ÷ 50 мм за край свеса. Верхнее расстояние, оставшееся открытым, станет вентиляционным зазором, а затем будет закрыто сверху ребристым элементом.
Второй лист укладывается внахлест первой одной или двумя волнами, в зависимости от уклона совмещается с выступом первого листа и прикручивается саморезом.

Последующие полотна уложены друг на друга и также выровнены по свесу и скреплены между собой на гребне волны.Их крепление происходит от карниза к коньку с шагом винтов 500 мм.

Когда будет уложено 3 ÷ 5 листов профнастила, и они будут выровнены по краю свеса, производится их капитальная фиксация к обрешетке. К обрешетке полотна прикрепляют к низу волны сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
Если подходят два и более горизонтальных ряда, то в полосе нахлеста между ними закрепляют саморезами по низу каждой волны.

Если вы устанавливаете профнастил с полимерным покрытием, то после ввинчивания саморезов рекомендуется удалить образовавшуюся металлическую стружку, чтобы не повредить защитное покрытие рубероида. Ее полностью стерли мягкой щеткой.

Обязательно оговорить и требование, чтобы профнастил ни в коем случае не крепился на гвоздях или заклепках обрешетки, так как такие крепления не будут удерживать полотно при сильной ветровой нагрузке.Ветер легко сломает крышу, а гвозди останутся в решетчатой обрешетке.

Установка дополнительных элементов

Помимо профнастила в кровельной конструкции есть и другие элементы, помогающие защитить здание от попадания дождя на чердак. Следует отметить, что наличие даже одной образовавшейся или открытой щели в крыше способно действительно испортить потолок, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, футеровка труб, проходящих через крышу, карнизы и другие.

Крепление для коньков

После завершения монтажа листов профнастила в самой высокой точке крыши его края покрывают коньком.

Лошадь закреплена такими же винтами, через верх во внутреннем листе, с шагом 200 ÷ 300 мм. Для обеспечения надежности крепления при установке обрешетки предусмотреть продольные борта с двух сторон каркаса.

Установка лошади, ее нельзя вплотную прижимать к самой высокой точке крыши — Между ним и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается конек полукруглого типа, то на его торцы устанавливаются и закрепляются специальные заглушки.

Так как лошади собираются из отдельных элементов, то они также укладываются в колени. Простые коньки, имеющие форму угла, должны иметь нахлест 120 ÷ 150 мм, а полукруглые (плиточные) — в 100 ÷ 120 мм, с их комбинацией по жесткости ребер.

Отделка фронтона крыши профнастилом

Для исключения вероятности того, что профнастил будет оторван ветром с лицевой стороны, зазор между листами и обрешеткой закрывают ветровыми уголками или полосами, которые накладываются на одну сторону профнастила, с другой — на первом стропиле, обращенном к торцу конструкции.Ремешок также фиксируется саморезами с шагом 400 ÷ 500 мм.

Облицовка торцом крыши. 1 — ветровая штанга, 2 — винты

Так как полосы также состоят из отдельных элементов, они укладываются друг на друга. нахлест 70 ÷ 100 мм.

Крепление карниза

Карниз Устанавливается перед настилом из основного материала кровли. Он играет декоративную роль, закрывая боковые стыки стропильной системы, и функциональную, предотвращая попадание брызг при капании воды с крыши в водосток на деревянные детали.Кроме того, монтажные кронштейны крепятся под или над желобом желобов карниза.

Чаще всего в первую очередь на обрешетку крепятся кронштейны водостока саморезами на расстоянии 500 ÷ 600 мм друг от друга, опускаются ниже обрешетки на 100 ÷ 150 мм.
Затем устанавливаются кронштейны водостока.
После этого устанавливается карниз и прибивается либо прикручивается к нижней обрешетке доски.

Листы профнастила укладываются поверх планки карниза и должны быть выровнены так, чтобы вода, вытекающая из них, напрямую попадала в неподвижный желоб желоба

Установка Endova

Устройство ендовы требуется не для каждой кровли, а только там, где она имеет сложную конфигурацию с изломами профиля.Если происходит сопряжение двух плоскостей, повернутых вниз, то без установки этого элемента не обойтись.

Ендова состоит из двух частей — внутренний и внешний.

Интерьер долины еще под кровлю. Крепится к стыку двух плоскостей кровли и крепится к кровельной обрешетке саморезами с шагом 350 ÷ 500 мм. Подойдут отдельные части длинной ендовы, начиная от карниза и поднимаясь до конька, нахлест 150 ÷ 200 мм.

После укладки листов профнастила (со смещением 80 ÷ 100 мм по внутренней части ендовы) между ними и внутренней частью ендовы укладывается слой пористого герметика.Этот материал предотвратит протечку во время дождя. Затем профнастил через дно волны с шагом 400 ÷ 500 мм вместе с дном ендовы прикручивается к обрешетке саморезами.
После этого на края профнастила наносится силиконовый герметик, и на него укладывается внешняя часть ендовы. Как и внутренняя, она композитная, поэтому детали ее штабеля нахлестываются на 100 мм, начиная установку от карниза и промазывая стыки герметиком.

После этого внешняя часть ендовы прикручивается саморезами к профнастилу.

Крепление держателя снега

Снегозадержание — это элемент, который не допустит резкого схода снега с крыши весной, задержит его и даст время растаять и осушить водой или испариться.

Снегозадержание бывает двух видов — это своего рода планки в виде уголков, прокручивающихся в шахматном порядке, или горизонтальные трубчатые преграды, устанавливаемые в специальных кронштейнах.

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в отверстия в них вставляются специальные трубки с резьбой по краям, на которые после их установки накручиваются металлические заглушки.

И кронштейны, и планки снегозадержания крепятся через гофрированный картон к обрешетке. При фиксации планок они вкручиваются через вершину волны, поэтому между бруском и профнастилом образуются зазоры, через которые будет уходить талая вода.

Настенный профиль, закрывающий стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть во избежание протечек. Для этого есть специальная изогнутая планка — настенный профиль, который крепится к стене с помощью анкерных креплений, а на металлический профиль — саморезы вкручиваются в гребень волны.

Силиконовый герметик можно использовать для герметизации стыка планки со стеной.Также желательно сделать в стене штроб, чтобы скрыть в ней верхний изогнутый край этого профиля. После установки штроб можно отремонтировать, например, с помощью цементного раствора или плиточного клея для наружных работ.

Уплотнения для профнастила

Уплотнители применяются при кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «изломов» тентовых крыш и под коньком.

У герметиков

обычно есть клеевой слой с одной стороны, покрытый пергаментом, который перед установкой удаляется, а материал приклеивается в нужном месте.

Оформление прохождения трубы по профнастилу

Если через пол из профнастила проходит каминная труба или каминная труба или вентиляционный канал, то придется поработать над заделкой зазоров на стыках рубероида и стенок трубы. Но перед тем, как приступить к работе с наружными стыками, необходимо установить вокруг дымохода внутренний фартук, который монтируется перед укладкой на обрешетку профнастила.

Вокруг трубы устанавливается фартук из отдельных металлических смежных профилей. На стенках дымохода маркером отмечается линия, по которой будет пробиваться строба для загиба в нее верхнего края соседних профилей, после чего ее тщательно удаляют пыль и промывают водой.

После этого выполняется так называемая стяжка — полоса металлического листа, имеющая фланцы, прикрепленные около t t труб к карнизу. Стяжка необходима для слива воды, которая скапливается за трубой во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметике. , oncrate и стяжку укладываем по бокам трубы, а верхний край ставим на штроб, тоже на герметик. При установке деталей соседней доски необходимо соблюдать их перекрытие в 150 мм.

После завершения внутренних работ проводится монтаж профнастила. Когда рубероид будет укладываться вокруг дымоходных труб, монтируются внешние планки фартука, которые закрепляются на трубе и на гофрированных гребнях на крыше.

Общая последовательность покрытия кровли профнастилом

Итак, зная, как установить все дополнительные элементы и сам профнастил, можно продумать последовательность работ по кровельному покрытию этим рубероидом.

Стропильная система первой ступени, покрытая гидроизоляционной пленкой. Отводится от карниза, горизонтальный уклон внахлест 100 ÷ 150 мм. Закрепляем пленку с помощью степлера скобами на стропильных ногах.
Сверху к стойкам стропил прибивают бруски пленки, которые создают необходимый вентиляционный зазор между пленкой и рубероидом.Размер брусьев должен быть 400 × 500 мм, то есть вентиляционный зазор составит 400 мм.
Перпендикулярно расположенная решетка решетчатой обрешетки скатов. Здесь нужно предусмотреть дополнительные коньковые доски — они расположены по обе стороны конька крыши. Также вокруг дымоходных труб и на стыках плоскостей кровли монтируются дополнительные доски или бруски для фиксации ендовы (угол внутрь) или конькового элемента (угол наружу).
Далее на двускатных сторонах крыши крепят ветровые доски.
Затем к нижней доске обрешетки кронштейнами для водостока крепятся желоба, а сам желоб укладывается.
Прибита к краю обрешетки край карнизной планки.
Следующим шагом будет крепление внутренней части ендовы, если это необходимо в конструкции крыши.
Далее можно переходить к устройству гидроизоляции дымоходных труб. По ней края галстука, идущие к карнизу — он устанавливается поверх выступа. Далее устанавливаются и герметизируются прилегающие к трубам элементы внутреннего фартука.
Разбираясь с внутренними добротными элементами, которые должны находиться под рубероидом, переходим к монтажу профнастила. Чтобы продеть трубу в один или два листа, ее измеряют и разрезают электрическими ножницами, открывая нужный размер. Края профнастила должны прикрывать детали фартука, закрепленные на обрешетке, и приближаться к трубе. возможно оставить зазор 50 ÷ 70 мм.
Далее на стыках двух секций крыш закрепляют внешнюю часть ендовы.
После этого в самой высокой точке кровли закрепляются металлические элементы конька.
Последней ступенькой от двускатной стороны к профнастилу и навивной доске закрепляется ветрозащитный уголок.

Итак, как видите, в кладке такой крыши нет ничего сверхъестественного. Изучив последовательность работ и технологию их выполнения, привлекая продвигаемых надежных помощников путем приобретения необходимого материала Подготовив инструменты, вы можете смело приступать к покрытию кровли профнастилом самостоятельно.

И в конце публикации — полезное видео с тонкостями процесса монтажа кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

Используется для строительства кровли, представляет собой профилированный лист металла. Производители предлагают холоднокатаную оцинкованную сталь без покрытия, а также листы со специальным покрытием различных цветов.

Основные преимущества этого рубероида:

листов относительно легкие;
срок службы может достигать 50 лет;
слабо подвержен коррозии;
практически не требует ухода;
красивый внешний вид;
полимерное покрытие различных цветов;
листов удобно транспортировать.

Из недостатков профнастила можно отметить только повышенный шум от атмосферных осадков.

И имея такой незначительный недостаток, профнастил в силу множества достоинств может считаться одним из самых практичных материалов. Причем кровля профнастилом, как правило, даже у непрофессионалов не вызывает особых затруднений.

Чтобы уложить настил на крышу своими руками, достаточно иметь определенные строительные навыки и придерживаться основных правил.

Выбираем профнастил

При выборе профнастила подходящего типа необходимо учитывать особенности местного климата. В зависимости от ожидаемой снеговой нагрузки выбирается нужный профиль.

Для крыши, на которой зимой может скапливаться большая масса снега, высота волны должна быть не менее 20 мм.
Кроме того, в заснеженных регионах рекомендуется делать уклон крыши более 15 градусов.

Кстати угол наклона напрямую влияет на расчет необходимого количества кровельных листов .

Кровля профнастилом: расчет количества листов

Перед началом всех работ по возведению кровли из профнастила необходимо рассчитать количество листов, которое потребуется на всю кровлю. Готовый чертеж значительно облегчает этот процесс, но даже если он есть, все же лучше еще раз проверить все замеры. Обязательно измерьте длину ската крыши, а также ее диагональ.

В идеале профнастил должен быть немного длиннее, чем длина ската крыши .Это позволяет избавиться от лишних поперечных стыков и нахлестов, что значительно улучшает гидроизоляционные характеристики кровли.

Разделив длину конька крыши на ширину профнастила, получаем необходимое количество листов.

Следует помнить, что при проведении расчетов нужно ориентироваться на полезную ширину листа, а не на номинальную (как правило, обе величины указываются производителем). В случае получения дробного числа его нужно округлить до целого значения, естественно, в большую сторону.

Если все же без стыков не обойтись, то размер нахлеста будет зависеть от угла ската крыши .

Чем меньше этот угол, тем больше должно быть перекрытия. . Только под углом более 30 градусов можно укладывать профнастил с нахлестом менее 15 сантиметров. А при меньшем уклоне рекомендуется делать внахлест около 20 сантиметров. Для плоской кровли, имеющей очень небольшой уклон (менее 12 градусов), уже нужно будет обработать все стыки специальным герметиком.

Вентиляция и гидроизоляция кровли

Кровля из профнастила не только надежно защищает дом от атмосферных осадков, но и прослужит не один десяток лет только в том случае, если при ее установке не забыли о вентиляции и правильно выполнили гидроизоляцию.

Профнастил монтируется на обрешетку , поверх которой устанавливается утеплитель и специальная пленка. При этом брус, из которого сделана обрешетка, обязательно нужно обработать огнестойким составом и пропиткой от гниения.

Во избежание скопления конденсата под профнастилом, o браслет покрыт специальным слоем гидроизоляции . С помощью планок, накладываемых на слой гидроизоляции, между ним и профнастилом для лучшей вентиляции оставляют зазор 20 мм . И только после этого можно переходить непосредственно к укладке профнастила.

Как накрыть крышу профнастилом видео

Тем, кто решил выполнить все работы своими руками (особенно если у них это первый опыт), очень полезно посмотреть видео, как правильно покрыть крышу профнастилом.Всегда лучше увидеть, как подготовиться к работе и какие инструменты вам понадобятся. Также в роликах есть множество полезных советов, которые помогут справиться с задачей — самостоятельно покрыть крышу профнастилом.

Перед началом работ необходимо соорудить специальные настилы, по которым можно будет передвигаться во избежание повреждения профнастила при укладке.

Фиксацию профнастила на крышу начинают с одного из ее нижних углов. Боковой край первого листа должен совпадать с карнизом и немного выступать за него.

Следующие листы следует уложить в стопку, следя за тем, чтобы боковое перекрытие было равно половине профиля . Однако при небольшом уклоне крыши это перекрытие увеличивается, в этом случае это должно быть уже полтора профиля. Это позволяет избежать крайне неприятных протечек на стыках металлических листов.

Профнастил крепится преимущественно в нижней части волны (в отличие от обычного шифера).И только в местах нахлеста листов саморез ввинчивается волной вершиной. Естественно, здесь уже требуются саморезы существенно большей длины. Монтаж профнастила на обрешетку осуществляется при помощи саморезов по металлу, длина которых зависит от высоты профиля. Расстояние между застежками выдерживается равным 55 см.

Крышки специальных саморезов для профнастила также имеют полимерное покрытие.Причем шурупы подбирают под саму обшивку, что делает их совершенно незаметными. Саморезы для профнастила имеют уплотнительную шайбу из неопреновой резины. При установке профнастила на обрешетку следует избегать чрезмерного затягивания креплений.

Укладка второго ряда кровельных листов начинается с закрепления между собой самых первых листов в обоих рядах. И только после этого на обрешетку можно закрепить исходный лист второго ряда.На каждом листе профнастила примерно четыре-шесть саморезов.

Дополнительные элементы для кровли из профнастила

После того, как вы внимательно изучите рекомендации по теме «как установить профнастил», нельзя забывать о дополнительных элементах. Ведь именно они закрывают стыки профнастила, а также придают дому законченный вид, поэтому приобретать их лучше заранее.

Потребуются следующие дополнительные элементы:

коньковая планка закрывающая стык верхних листов профнастила обоих скатов кровли, защищающая ее от атмосферных осадков;
снегоуборщики предотвращающие неожиданное обрушение крыши скопившейся массой снега;
ветровая вагонка крепится от фронтонов и предотвращает возможную поломку профнастила при сильном порыве ветра.

В том случае, если в доме есть печь или камин, необходимо будет заделать зазор вокруг трубы, выходящей через крышу. Для этого нужно установить вокруг него специальный металлический «фартук».

Хотя монтаж кровли из профнастила вполне может быть проведен самостоятельно, не следует забывать о безопасности при его выполнении. Ведь вам предстоит работать на достаточно большой высоте, падение с которой может привести к серьезным травмам.

Основные правила безопасности:

не устанавливать крышу в ветреную погоду;
нельзя наступать на металлические листы не только из-за возможности повреждения, но, что самое главное, из-за риска поскользнуться и упасть;
листы профнастила нужно поднимать только по одному за раз используя специально сконструированные бревна для подъема;
во избежание порезов на острых краях профнастила следует надевать рабочие перчатки .

Укладка профнастила на крышу — лучший способ создать надежную и качественную кровлю. Несмотря на разные виды профнастила, размеры листов, качество и преимущества материала остаются неизменными.

Сам гофрокартон изготавливается путем штамповки стальных листов, которые затем оцинковываются для дополнительной защиты от коррозии. Этот метод позволяет повысить прочность материала, который остается неизменным по весу.

Преимущества профнастила

Профнастил

часто используется для кровли благодаря ряду преимуществ:

Как правильно выбрать материал?

В зависимости от свойств и функционального назначения существует три класса профнастила:

С — стеновая, для облицовки фасадов зданий и создания перегородок
Н — для полов, опалубки и кровли
НС — гофрокартон комбинированный, подходит для всех видов работ

Рубероид, выпускаемый под маркой «Н», является самым лучшим материалом благодаря наличию дополнительных ребер жесткости, толщине и высокой гофре.Профнастил с маркировкой «NS» также используется для кровли, но только в тех случаях, когда на крышу не будет оказываться дополнительное давление.

Подготовительные работы перед установкой профнастила

Перед тем, как проводить прямую кладку профнастила, необходимо определиться, какая обрешетка будет использоваться, как сделать гидроизоляцию и вентиляцию, а также рассчитать количество материала, необходимого для полного покрытия всей кровли.

Расчет количества материала

Чтобы точно рассчитать, сколько профнастила вам нужно, необходимо замерить обрешетку, уклон крыши и ее диагональ.

Даже если расчеты уже проводились по чертежу, необходимо проводить замеры по факту, чтобы учесть возможную погрешность.

Расчет профнастила по программе

Гидроизоляция и вентиляция

Перед непосредственным монтажом нужно позаботиться об установленной на обрешетке гидроизоляции.

Это необходимо для того, чтобы под крышей не образовывались протечки и конденсат. Для тех же целей используется и вентиляция.

После укладки гидроизоляционного покрытия необходимо уложить листы профнастила на расстоянии 20 мм от поверхности изоляционного слоя. Для этого используются деревянные планки, которые устанавливаются поверх гидроизоляции. Важным условием является качественная вентиляция образовавшейся воздушной прослойки.

Выбор ящика

Если на крыше дома есть различные элементы, например, дымоходы, противопожарные люки, вентиляционные шахты, то для усиления кровли необходимо установить обрешетку.

Нет единых стандартов, определяющих правила установки обрешетки.

Важным требованием при установке брусьев обрешетки под профнастил является то, что их размеры должны быть не менее 32Х100 мм.

Таблица шага обрешетки под профнастил

Кровля своими руками

При большом количестве стыков и переходов на кровле желательно начать с устройства ендовы.По обеим сторонам желоба устанавливают дощатый настил, в котором нижние доски ендовы должны иметь внахлест около 20 см. Далее устанавливается нижний (нижний) уровень ендовы.

Следует отметить, что между профнастилом и нижней доской необходимо в дальнейшем установить профилированный герметик.

Монтируем торцевой свес

Кровля выполняется только после установки торцевой пластины. Крепится гвоздями или саморезами.

Монтировать планку необходимо таким образом, чтобы при обшивке профнастилом она была полностью скрыта ветровым уголком.

Следует иметь в виду, что должна быть хорошая вентиляция подкровельного пространства, необходимая для предотвращения скопления конденсата.

Монтируем карнизный свес

Стоит помнить, что монтаж свеса должен производиться с учетом отступа 40 мм над кровлей.

Технология установки навеса следующая:

Можно установить двумя способами:

Вертикальная укладка. Он начинается с одного из краев крыши и представляет собой попеременную укладку нескольких листов профнастила
Кладка из блоков.Листы профнастила собираются в блок, после чего фиксируются на крыше путем стыковки блоков и закрепления их саморезами

Установить торцевые и коньковые доски

Стандартная длина торцевой пластины 2 метра. Для увеличения длины полосы перекрывают на глубину 50-100 мм.

Монтаж планок следует начинать от свеса крыши в сторону конька. Если полоса слишком длинная, ее можно укоротить, а оставшуюся часть отложить под следующую полоску.

Важно помнить, что при правильной установке брус перекрывает хотя бы одну волну кровельного листа.

Ремень крепится к заранее закрепленной торцевой доске и профилированным листам с помощью саморезов. Рекомендуемый отступ не более 1 метра.

Коньковая пластина фиксируется саморезами на верхнем гребне гофрированной волны с двух сторон. Герметик крепится к коньку еще до его установки на крышу.Перед установкой утеплителя с конька снимите защитную пленку.

Схема монтажа торцевой пластины

Устанавливаем планку абатмента

Стандартная длина планки — 2 метра. Подобные планки устанавливаются с большим перекрытием (не менее 200 мм). Места стыковки профилированных листов и планок фиксируются саморезами, при этом выдерживается шаг 400-500 мм. Место крепления опорной пластины в стене можно спрятать либо под кожухом, либо в штробах.

Виды примыкающих планок

Как закрепить профнастил?

Завершающий этап — монтаж профнастила. Листы крепятся к крыше с помощью специальных креплений (саморезов по металлу), которые имеют защитные прокладки, предотвращающие попадание влаги под металлические листы.

При креплении профнастила саморезом необходимо следить за тем, чтобы прокладка ложилась ровно, а саморез затягивался плотно, но не очень сильно.

Укладка профнастила — самая простая часть работы. На этом этапе необходимо соблюдать технику безопасности и пользоваться страховкой. Дополнительно на крышу можно установить желоба, снегозадержатели и заземление.

Галерея о расчетах и схемах устройства настила крыши

В данной галерее представлен пример расчета необходимого количества профнастила, а также нюансы его монтажа. Также есть таблица характеристик профнастила по ГОСТу.

custom_gallery
изображений не найдено

Видео о кровле профнастилом

Металлический профиль изготавливается методом холодной прокатки оцинкованного железа. Затем он покрывается несколькими защитными слоями:

нанесено антикоррозийное покрытие
лист загрунтован
нижняя сторона покрыта специальным лаком
нанесена полимерная краска на верхний слой.

Таким образом, конструкция из профнастила может эффективно противостоять появлению ржавчины.

Волнистая конфигурация прикрепляется к гофрированному картону путем гибки на специализированных машинах. Это сделано для увеличения сопротивления изгибу.

Какой профнастил лучше выбрать?

Профлист делится на 3 класса:

С для ограждения стен или изготовления заборов
Н для полов и покрытий, лучший вариант для кровли
НС комбинированный универсальный вариант.

Почему профиль класса H лучше всего подходит для кровли? Он наиболее прочный и надежный благодаря своей толщине и дополнительным ребрам жесткости, а также повышенной гофре. Благодаря такой прочности можно увеличить ступеньки между досками обрешетки. Помимо экономии на крепеже, мы получаем меньшее количество отверстий в профиле, что благоприятно скажется на его устойчивости к коррозии. Если крыша ровная, то не рискуйте и берите профлист такого типа.И тогда крыша может не справиться с напором снега.

Недостатком профнастила можно считать только цену.

Если у вас слегка нагруженная крыша и большой угол наклона, то вполне можно обойтись классом НС.

Не забудьте спросить инструкцию при покупке профнастила. Там можно составить массу качественных рекомендаций по работе с этим профлистом. У качественного товара, имеющего сертификаты, всегда будет инструкция.Сертификаты и инструкции могут выступать косвенным гарантом надежности и качества продукции.

Расчет необходимого материала

Не забываем при расчете количества профилированных листов на кровле учитывать нахлест с двух сторон. Дополнительно добавьте свес от края крыши.

Вертикальные нахлесты могут быть разной длины, потому что укладывается с нахлестом волн, а волна у разных марок профнастила неодинакова.

Горизонтальное перекрытие профилированных листов зависит от угла ската кровли:

угол до 15 градусов, перекрытие более 20 см.
угол от 15 до 30 градусов, перекрытие от 15 до 20 см.
угол более 30 градусов, перекрытие от 10 до 15 см.

Расчет свеса кровли зависит от марки профлиста. Чем больше высота профиля, тем больший вылет необходим.Это делается для предотвращения попадания влаги под свес и, соответственно, загнивания дерева в стропильной системе.

Обычно при использовании профлиста марок НС8, С21, НС20, НС10 карнизный свес делают от 5 до 10 см. Для марок профилированного листа НС35, Н75, Н60, С44 в диапазоне 20-30 см.

Выбор обрешетки под кровлю профлистом

Предупреждаю от ошибок начинающих кровельщиков: обязательно учтите расположение дымоходов, вентиляции и окон.В этих местах необходимо укрепить обрешетку, добавив бруски.

Хотя жестких стандартов производительности обрешетки нет. Некоторые правила, которые следует знать:

Нижняя доска, идущая по выступу, задается толще, чем верхние планки.
Длина и толщина выбираются исходя из длины листов профнастила и саморезов.

Если вы реконструируете старый дом, то у вас не получится укрепить стропильную систему.При условии, что она не стала никчемной. Так как профнастил намного легче взвесить, крыша легко справится с нагрузкой, а вы сэкономите на обрешетке.

Гидроизоляция кровли

Перед установкой профнастила на крышу своими руками обязательно необходимо установить пароизоляцию. Вы можете использовать самые разные фильмы, которые есть в продаже. При бюджетном ремонте можно использовать рубероид.

Влагонепроницаемая пленка крепится к стропилам степлером.Укладывать нужно снизу вверх. Таким образом, верхние листы накроют нижние, и влага не попадет на древесину. Обязательно после установки проверьте пленку на целостность и заделайте все трещины герметиком.

При правильно установленной изоляции кровля может сэкономить на 25% больше тепла.

Если вы собираетесь делать мансарду на крыше, то обязательно нужно уложить утеплитель. Для этих целей лучше подойдет матовый утеплитель.Утеплитель укладывается между стропилами и с двух сторон закрывается гидроизоляцией.

При изготовлении обрешетки соблюдайте одинаковое расстояние для лучшего крепления гофрокартона. Обычно шаг составляет 0,5-1 метр.

Обработайте стропильную систему растворами, защищающими от гниения и пожара.

Поскольку нельзя быть уверенным в отсутствии влаги на поверхности гидроизоляции, рекомендуется сделать вентиляцию. Проще всего уложить между кровлей и гидроизоляцией деревянные рейки.

Устройство кровли профнастилом

Укладка листов должна быть снизу вверх, до козырька. Необходимо помнить об обязательном выступе профнастила за край кровли.

Рассмотрим варианты укладки профнастила на крышу:

В первую очередь, каждый следующий профлист должен перекрывать предыдущий. В этом случае направление укладки не имеет значения, слева — направо или наоборот.
При плоской крыше следует нахлест в две волны или использовать продольную прокладку из герметика.
На крутой крыше можно обойтись без прокладки и использовать перекрытие в одну волну.
Порядок укладки профнастила зависит от типа кровли. Если у крыши два ската, то укладку начинают с торца. Укладку вальмовой крыши следует начинать от центра вальмы.
Обязательное условие, при укладке профнастила своими руками листы должны укладываться ровно.Не допускайте частой ошибки и складывайте, ориентируясь на конец ската. Нужно натянуть шнур за выступ пандуса.

Профнастил крепится к обрешетке специальными саморезами. Они продаются в разных цветах и имеют прокладку, защищающую от попадания воды. Расчет количества саморезов можно производить исходя из 5-7 шт. за квадратный метр. Стоит обратить внимание, что конек прикручивается более длинными шурупами.

При работе на крыше вам понадобится просто отвертка со сменными батареями.

Торцевое крепление крыши

После того, как вы самостоятельно уложили все листы профнастила на крышу, необходимо установить ветровые планки для защиты от ветра. Ветровая штанга крепится к торцевой доске и профильным листам. Шаг крепления саморезами около метра. Обратите внимание, что торцевая доска устанавливается над обрешеткой.

Обычная длина концевой пластины составляет два метра. Если нужно немного увеличить длину, то уложите внахлест.

Начать нужно с свеса крыши и перейти к коньку, где срезаем лишнее.

Крепление на крышу

Обратите внимание на рисунок:

Герметик укладывается, если гофра имеет небольшую гофру
В случае установки уплотнение должно вентилироваться
Шаг монтажа винтами не менее 30 см.
нахлест конькового элемента на профнастил должен превышать 10 см.

размер стандартной доски 2 метра
Перекрытие должно быть не менее 20 см.
шаг крепления винтами около 40 см.
в месте крепления планки к стене можно использовать штроб или закрыть его

Если крыша ровная, то хорошим вариантом будет герметик между верхним краем профнастила и планкой примыкания. В этом случае продольный уплотнитель не даст снегу забиться в прорезь. Если у вас хороший угол наклона крыши, то в герметике нет необходимости.

Полезные советы

Работайте в перчатках.В противном случае вы можете порезать руки уже во время транспортировки. Края профнастила очень острые.
Профилированные листы осторожно поднимать и опускать, иначе острыми краями повредить поверхности других листов.
Поднять профнастил на крышу минимум на три. Два обслуживают лист по деревянным рельсам, а один принимает на крышу. Вставьте направляющие в землю и установите под углом, чтобы уменьшить нагрузку.
По крыше ходить только в мягкой обуви, чтобы не повредить защитное покрытие профиля.
Идите только в места, где находится ящик.
При повреждении покрытия, царапинах и сколах их необходимо окрасить специальной краской для полимерных покрытий.

Предлагаем вашему вниманию видео по укладке профнастила

В заключение хочу сказать, что профнастил имеет множество преимуществ:

прочный и надежный
срок службы измеряется десятками лет

Однако не забывайте, что долгое время он прослужит только при правильной установке, с соблюдением всех рекомендуемых технологий.

Обычно смотрят еще и эти статьи:

В связи с растущей популярностью профлиста в качестве отделочного материала для кровли возникает закономерный вопрос: «Как положить профнастил на крышу?». И, несмотря на кажущуюся простоту процесса установки, нельзя забывать, что здесь есть подводные камни.

Преимущества и недостатки

Как и в любом другом случае, у укладки профнастила есть как плюсы, так и минусы. В первую очередь обозначим достоинства:

Прочность.Средний срок службы профлиста — 50 лет.
Влагостойкость.
Пожарная безопасность.
Экологическая чистота.
Устойчивость к агрессивным атмосферным условиям.
Широкий выбор цветовых палитр.
Легкость и простота, по сравнению со многими другими материалами, монтажа.
Не требует особого ухода при эксплуатации.

К такому количеству плюсов есть несколько минусов:

Профнастил очень шумный.Во время дождя создается эффект барабана, и шум разносится не только внутри чердака, но и внутри дома. Чаще всего эта проблема решается прокладкой теплоизоляции, которая также выполняет функцию шумоизоляции, непосредственно под пандусом.
От сильного нагрева разрушается защитный слой изделия. Например, если вы режете профлист болгаркой. Это может сократить срок службы крыши.

От себя отметим, что необходимо строго соблюдать инструкцию по укладке профнастила на крышу.В противном случае неправильная установка впоследствии приведет к разгерметизации и утечке.

Виды кровельного покрытия

Профилированный лист бывает трех основных типов:

Стеновой — С
Кровля — N
Универсальный — SS, NS

Буква «N» означает несущий, буква «C» — стенка.

Остановимся на подходящих для нас кровельных и универсальных настилах. Они имеют достаточную толщину, жесткость и высоту для массивных перекрытий.Такие характеристики позволяют использовать его для кровли. В свою очередь эти профлисты делятся на:

НС-13
НС-20
НС-35
H-114
H-153
H-158

Цифры в этой маркировке указывают высоту волны в миллиметрах. Для кровельного устройства чаще всего используются профилированные листы от НС-13 до Н-75. Учтите, что чем выше высота волны, тем лучше показатели жесткости.

Немаловажную роль играет толщина изделия.Здесь тот же принцип — чем толще — тем прочнее.

Подготовительные работы

Если вы не знаете, как правильно стелить профнастил, посмотрите видео по теме.

В предварительный этап работы входит:

Расчет необходимого количества профлиста
Устройство гидроизоляционное
Утепление
Стропильное устройство
Монтаж нижней опорной плиты и гидроизоляции дымохода

Таким образом, перед укладкой профнастила на крышу необходимо измерить уклон кровли.Даже в том случае, если стропильная система была построена строго по проекту — нужно залезть на крышу и все замерить самому, при строительстве часто допускаются ошибки.

Во время замеров не забывайте, что скат крыши будет выступать как за карниз, так и за фронтон. Листы лучше заказывать на пандус целиком. То есть, если длина откоса 6 метров, то профнастил должен быть длиной 6 метров плюс выступ для карниза.

Во-первых, это ускорит сам процесс монтажа, вместо двух-трех листов нужно будет укладывать один.
Во-вторых, не возникнет проблем с заделкой стыков в середине пандуса.
В-третьих, крыша без стыков выглядит намного привлекательнее.

Если вам в строительном магазине предлагают купить одновременно все дополнительные элементы: доску эндовую, конек, козырек, водосток — не отказывайтесь, это значительно упростит вам жизнь.Как правило, из всего вышеперечисленного в магазинах не рассматривается только сток.

Также перед тем, как укладывать настил на крышу, правильно позаботится о гидроизоляции.

Для этого используют специальную пленку, свернутую в рулоны. Разматывая такие рулоны по стропам, обратите внимание на провисание, они должны быть около 15 см. На морозе пленка будет растягиваться, и такой прогиб не даст ей лопнуть. Сверху монтируется гидроизоляция с помощью встречной решетки.

Следующий этап — утепление, производить не нужно.Но он позволяет использовать чердак как мансардный этаж, и сводит к минимуму «барабанный эффект» профнастила.

Обрешетка должна выполняться в соответствии со всеми стандартами. Итак, вид обрешетки будет отличаться в зависимости от угла наклона пандуса, от типа профиля и от его толщины.

Установка нижней пластины примыкания дымохода и гидроизоляции дымохода необходимы для предотвращения возможных протечек в этом месте.

Что понадобится для установки

Инструкция по укладке профнастила предполагает использование следующего оборудования:

Перчатки или рукавицы для защиты рук.Это особенно важно, когда используется профнастил минимальной толщины, а когда приходится много подкладывать листы под кровлей — края среза очень острые.
Мягкая нескользящая обувь. Без него по профнастилу не поехать. Босиком неудобно и скользко, а на любой другой обуви будут оставаться вмятины, которые невозможно незаметно исправить.
Отвертка. Лучше использовать его, чем дрель. Во-первых, нет лишних проводов. Во-вторых, у него идеальная скорость вращения для крепежа крыши.
Саморезы кровельные. Они должны быть цвета профнастила. В обязательном порядке каждый саморез должен быть снабжен прокладкой, предотвращающей протечку в месте крепления.
Электролобзик со специальной пилкой или ножницами по металлу. Допускаются также циркулярные пилы, специальные электрические резаки для кровли и ручные пилы по металлу. Используйте кофемолку только в крайнем случае. При этом он сильно нагревает гофрированный лист, что повреждает его защитные покрытия.
Уровень.Перед тем, как положить профнастил на крышу, стоит проверить равномерность угла ската, а также отсутствие «дырок» в обрешетке. Позже, когда листы уложены стопкой, нюансы уже не исправить. В этом случае профнастил наглядно покажет все недостатки, и они будут заметны невооруженным глазом.
Баллончик под крышу. Даже если монтаж кровли будет производиться опытными мастерами, настил поцарапается. Это может произойти из-за неисправного самореза, из-за ветра, который мешал правильной подаче листа и т. Д.В таком незащищенном месте профнастил со временем начнет ржаветь.
Рулетка и строительный карандаш или маркер. Требуется отмерить и разметить листы для резки.

Установка дополнительных элементов

Перед тем, как укладывать профнастил на крышу, правильно предварительно установить дополнительные элементы: водосток, водосток, планку карниза. Но специалисты говорят, что в некоторых случаях это можно сделать позже, чтобы их больше не поцарапать.

Начнем с капельницы. Бывает двух типов: отвод конденсата и карнизная планка. Слив конденсата предназначен для защиты деревянных частей конструкции от влаги. Устанавливают не всегда, так как конденсат, как правило, немного стекает, а потому особой надобности в нем нет. Желательно монтировать его перед устройством гидроизоляции, которое к нему крепится сверху.
Далее устанавливаем желоб. Если брус по краю срезан под углом 45 градусов — его необходимо смонтировать перед укладкой профнастила.В противном случае, когда балка будет разрезана под углом 90 градусов, ее можно будет установить в любой момент. Для крепления желоба предусмотрены специальные крючки-кронштейны.
Далее идет карнизная планка. Рейки устанавливаются на последнюю доску и опускаются прямо в желоб, чтобы вода с крыши, независимо от ветровой обстановки, стекала прямо в нее. На месте ендовы перед установкой профнастила устанавливают нижнюю ендову, исключающую протечку.
Ветровая или торцевая пластина . Необходим для поддержания должной теплоотдачи межкровельных пространств. По технологии укладки профнастила на крышу его устанавливают в самом конце, по окончании основных работ. Для этого к обрешетке пришивается ветровая доска, размером с планку, и непосредственно к ней крепится сам козырек.
Лошадь решил установить по окончании основных работ. Но чтобы потом на профнастил не лазить, можно установить его прямо во время монтажа листов.После того, как одна сторона крыши будет полностью готова для нее, необходимо закрепить конек. Чтобы сделать это правильно, на вторую сторону, где еще нет профнастила, добавляют обрезки. Далее по мере крепления кровли на втором скате конек прикручивают к листам уже с жестким основанием.

Укладка профнастила

Отвечая на вопрос, как ровно уложить профнастил на крышу, скажем, что ровность профлиста зависит в первую очередь от аккуратной работы с ним.

Советуем подготовить перед установкой ровную площадку на земле, где листы будут измеряться и разрезаться.

Ветреная погода также не способствует равномерности укладки. Особенно, если листы больше 3-х метров.

Ветер может легко вырвать их из рук или согнуть. Хорошо в этом случае будет воспользоваться помощью большого количества помощников.

Подумайте, как вы будете взбираться и слезать с крыши, когда она полностью накрыта.Нельзя опереться на лестницу так же, как на металлический профиль; он не может выдержать вес.

Теперь переходим к вопросу, как правильно укладывать профнастил. Выполняется следующая процедура:

Работу лучше начинать со двора на дорогу. Так стыки не будут видны с улицы.
Перед тем, как приступить к монтажу профнастила, необходимо разметить горизонталь, чтобы листы не пошли гнутыми вниз или вверх.С первого листа это может быть незаметно, но потом выясняется, что придется переделывать весь пандус. Для обозначения горизонтали используют теорему Пифагора или, как ее еще называют «египетский угол». Для этого отмерьте 4 метра по краю крыши, 3 метра вверх и найдите место, где диагональ будет 5 метров. Тогда получаем ровный угол в 90 градусов, и, соответственно, ровную горизонталь.

Существует еще один, «кустарный» метод борьбы с перекосом листов.Для этого снизу замеряется расстояние от края профнастила до последней доски обрешетки. Это расстояние должно быть одинаковым как слева, так и справа.

Если длина профлиста меньше длины откоса, первым укладывается нижний ряд. Или для большего удобства, чтобы потом не приходилось подавать листы через этот ряд: укладываются первые два нижних листа, после — один верхний лист, снова нижний и снова верхний.
листов перекрывают один на один.Если есть специальная резиновая прокладка — нахлест делается по одной волне. Если такой прокладки нет — две. Обратите внимание, что в случае уклона более 16 градусов использование резинового уплотнения не является обязательным.
Верхний лист также перекрывает нижний. Минимальный размер 20 сантиметров.
Профлист крепится из расчета 8 саморезов на квадратный метр. Вы можете сделать больше, но не меньше. Саморезы вкручиваются в нижнюю волну.

К последней планке ящика листы прикрепляются к каждой выемке.Над последней планкой — через одну выемку. Но внимательно следите за тем, чтобы винты располагались симметрично друг другу, то есть находились в плоскости одной волны. Снизу это выглядит намного привлекательнее, чем беспорядочное крепление.

Для того, чтобы правильно уложить профнастил на крышу, смотрите, как это делается, на видео.

Сделайте свою собственную крышу из профнастила. Советы и пошаговый план

В некоторых частях мира гофрированные листы являются наиболее распространенным кровельным материалом.Здесь мы предпочитаем видеть черепицу на своих домах, но для садового сарая, навеса или навеса для машины популярным и легко обрабатываемым материалом является гофрированный лист. Посмотрите здесь, как сделать крышу из профнастила своими руками.

Материалы

Гофрированные листы
Гвозди или шурупы для гофрированного листа
Коньки
Водонепроницаемые фанерные планки 18 x 94 мм для заградительных досок
Винты (3 x 40 мм) для заградительных бортов

Инструменты

Молоток
Шуруповёрт
Плотницкий карандаш
Рулетка
Ручная пила
Домашняя лестница или лестница
Рабочие перчатки

Виды гофрированного листа

Три наиболее часто используемых материала гофрированных листов — это битум, ПВХ и поликарбонат.Битум — самый прочный материал. Гофрированные листы из ПВХ или поликарбоната легче по весу, что упрощает их обработку. Кроме того, они доступны в прозрачной версии, пропускающей дневной свет.

Изготовление крыши из профнастила за 7 шагов

1. Установить несущую конструкцию

Расстояние между обрешетками, на которые крепятся профнастилы, зависит от угла наклона кровли и материала профнастила.На расстоянии 60 см в большинстве случаев все в порядке. В строительном магазине, где вы покупаете гофрированные листы, вам могут посоветовать лучшую опорную конструкцию для вашего проекта. Уклон кровли должен быть не менее 10 градусов, что означает уклон 17 см на метр.

2. Подсчитайте необходимое количество профнастила

Подсчитайте необходимое количество профнастила с учетом перекрытия. Гофрированные листы должны перекрываться по длине не менее 15 см, а по ширине — не менее полной гофры.

3. Поместите первые два гофрированных листа

Поместите первый гофрированный лист внизу справа или внизу слева на крыше. Оставьте лист выступающим на несколько сантиметров внизу и сбоку. Затем поместите над ним гофрированный лист и дайте ему нахлест не менее 15 см. Теперь сначала забейте гвоздь во второй и предпоследней гофре, чтобы проверить, имеют ли листы квадратную форму. Если это так, закрепите их гвоздями из гофрированного листа: по ширине на каждой гофре и по длине на каждой балке.Закройте гвозди пластиковыми защитными колпачками, чтобы предотвратить утечку.

Примечание: всегда выбивайте гвозди через вершину волны.

Совет: для гофрированных листов ПВХ вы предпочитаете не гвозди, а шурупы для гофрированных листов. Предварительно просверлите отверстия для шурупов сверлом немного большего размера, чтобы гофрированный лист мог расшириться.

4. Нанесите следующие гофрированные листы

Теперь таким же образом закрепите следующие гофрированные листы. Заканчивайте ряд за рядом, чтобы вам не приходилось ходить по крыше, потому что ни один гофрированный лист не выдержит этого.Сохраняйте перекрытие не менее одной гофры по ширине. Для листов с небольшой гофрой рекомендуется нахлест побольше, рассчитывать примерно на 30 сантиметров.

5. Прикрепите ребро конька

Если у крыши есть конек, сразу же прикрепите первый ряд листов с другой стороны и поместите конек перед тем, как начинать следующий ряд.

6. Положите последний ряд

Вам, вероятно, придется обрезать последний ряд гофрированных листов по размеру.Для прочности конструкции этот замыкающий ряд должен состоять как минимум из трех гофр, поэтому здесь может потребоваться большее перекрытие.

7. Установить заглушки

В качестве защиты от шторма целесообразно отделать крышу по концам так называемыми баржовыми досками. Вы можете легко сделать их из двух водонепроницаемых фанерных реек, которые вы прикрутите под прямым углом друг к другу. Закрутите заглушки через верх гофра в обрешетку крыши.

Подумайте о своей безопасности.Используйте хорошую лестницу или лестницу и убедитесь, что она устойчива. Также прочтите наши советы по безопасной работе с лестницей.

Связанные

покрываем кровлю профнастилом своими руками. Правила крепления профнастила

Чтобы иметь возможность быстро сушить вещи независимо от времени года, для чего закупаем полотенцесушители. Во избежание проблем со способами подключения прибора к системе горячего водоснабжения или отопления рекомендуется приобретать товары отечественного производства.Российские производители создают модели, менее подверженные процессам коррозии, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса, как подключить полотенцесушитель, ведь диаметр изделия явно будет совпадать с принятыми нами стандартами.

Сегодня потребителям предлагается три полотенцесушителя:

с ТЭН,
вода
совмещено.

Комбинированный

Для водных моделей доступна установка полотенцесушителя своими руками.Здесь можно справиться без посторонней помощи. Подключение электрического или комбинированного устройства требует специальных навыков. Вам потребуется вмешательство профессионального электрика:

более ограничены на местах установки. Полотенцесушитель в ванной предусматривает возможность использования трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционный для российского жилья и удобен для сушки белья и полотенец;
имеет собственную внутреннюю среду, которая нагревается за счет действия нагревательного элемента.Такую модель можно установить в любом удобном месте при условии наличия электросети.

При замене старого полотенцесушителя советского образца при покупке новой модели нужно выбрать устройство, рассчитанное на нижнее соединение с таким же диаметром.

Самым оптимальным считается полотенцесушитель водяного типа. В результате подключения к системе горячего водоснабжения вы получаете прибор, работающий круглый год. Возможность контролировать подачу воды позволяет проводить ремонтно-монтажные работы вне зависимости от сезона.

Необходимо помнить, что подключение полотенцесушителя к системе отопления накладывает сезонное ограничение на его работу. Быстро высушить белье можно только до тех пор, пока длится отопительный сезон.

То же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подключить его, нужно будет дождаться летнего периода. Вставить в систему отопления зимой никто не даст, так как эти манипуляции вызовут промерзание стояка.

Скрытые в стене трубы, имеющие выходы исключительно наружу, позволяют установить водяной полотенцесушитель с боковым подключением. Считается, что установка такого образца требует больше времени, но эстетически устройство выглядит намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию состава. Устранить протечки в этом случае будет крайне сложно.

Технология подключения полотенцесушителя

Самая простая технология подключения электрических моделей.Никаких сложных связей. Процесс правильного подключения полотенцесушителя заключается в закреплении крепежа на стене рядом со стационарной розеткой с соблюдением правил электробезопасности. Это означает, что брызги и вода не должны попадать на устройство. Рекомендуемое минимальное расстояние от ванной или душа — 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Есть два этапа работы.Разборка ранее подключенного старого устройства и установка на его место нового.

Материалы и инструменты

Перед тем, как будет рассматриваться подключение полотенцесушителей к стояку горячей воды, необходимо определиться со схемой с перечнем необходимых материалов и инструментов, с помощью которых устройство подключается к системе горячего водоснабжения или отопления. Для успешной установки и правильного подключения вам потребуется:

полотенцесушитель с диаметром, соответствующим размеру труб в системе;
кронштейнов для крепления прибора к стене;
муфт и фитингов;
сверла и дюбеля для крепления кронштейнов;
нож;
труб Ø 23 или 32 мм;
Краны шаровые 2-3;
аппарат для сварки труб бывших в употреблении;
;
тройники.

Для электрического типа из предложенного списка только полотенцесушитель, кронштейны для крепежа, сверла и дюбели, с помощью которых устройство крепится на поверхность стены.

Шаровые краны

Пайка американка (муфта)

Паяльник для сварки труб

Труборез

Отвечая на вопрос, как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу ранее установленного устройства.Первым делом необходимо перекрыть подачу воды. Если речь идет о системе отопления, то все манипуляции предварительно необходимо согласовывать с шеф-надзорными службами управляющей компании или ЖЭК.

Если ваше устройство подключено к трубопроводу системы через резьбовые соединения, то вам необходимо их открутить и снять полотенцесушитель с креплений. Когда дело доходит до приваренных к трубам полотенцесушителей, прибегают к использованию болгарки, оставляя кусок трубы, на котором будет проделана новая резьба.

Демонтаж старого полотенцесушителя

Итак, алгоритм следующий:

перекрыта подача воды в трубы системы;
отвинчено резьбовое соединение, снято устройство;
применяется исключительно в том случае, если полотенцесушитель ранее был приварен к трубе, либо из-за того, что со временем прижилась соединительная резьба и нет возможности ее открутить.

Если вы планируете подключить полотенцесушитель в процессе ремонтных работ, необходимо сделать отметки на стене, где именно будет установлен прибор.Для подвода труб каналы закрываются. По окончании этой процедуры вы можете переходить к следующему шагу.

При демонтаже старого устройства учтите, что длины оставшихся труб должно хватить для нарезания новой резьбы

Монтаж кранов (байпас)

Байпас — трубная перемычка для установки шарового крана. Он необходим для циркуляции воды в системе, если есть необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас.Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса трубы берутся из того же материала, из которого сделана система. Оптимальный вариант — нержавеющая сталь. Это прочный материал, устойчивый к взаимодействию с водопроводной водой.

Типы байпаса

При установке байпаса изначально устанавливаются шаровые краны. Если на используемых трубах не было резьбы, их обрезают. Далее на входе и выходе змеевика полотенцесушителя устанавливается один кран.Обязательно обеспечьте качественную герметизацию стыков. В противном случае утечки придется устранять в будущем.

Байпас не требуется во время установки. Полотенцесушитель хуже работать прибор не будет. Байпас необходим в случае возникновения аварийной ситуации, например, образования в зоне соединения полотенцесушителя и протечки труб. Можно перекрыть воду в стояке, но в этом случае придется дождаться устранения поломки, оставшись без горячей воды. Не самый удобный вариант.При подключении полотенцесушителей к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит перекрыть подачу воды к устройству с помощью шаровых кранов. В то же время вода будет продолжать циркулировать по основной системе. Для удаления пузырьков воздуха на байпасе устанавливается еще один перепускной клапан в дополнение к имеющимся.

Установка полотенцесушителя

Для подключения полотенцесушителя к трубам потребуются фитинги.Они могут быть прямыми или угловатыми. Фитинги присоединяются к трубам сваркой.

Алгоритм реализации следующий:

поток воды в стояк перекрыт. При проведении работ в многоквартирном доме необходимо согласовать действия с организацией, контролирующей подачу воды;
установлены три крана — на входе и выходе змеевика полотенцесушителя и еще один байпас на перемычку. Это упростит замену или ремонт в будущем.полотенцесушитель;
по маркировке, установите кронштейны или другие крепления для устройства на стене. Между облицовкой стены и устройством необходимо выдерживать максимальное расстояние. Для диаметра трубы более 23 мм он должен быть равен 50 мм, если диаметр меньше 23 мм, то оставить зазор 35 мм;
далее к устройству подключаются трубы с приварной арматурой. Обязательно используйте льняную обмотку для герметизации стыка. Аккуратно, чтобы не испортить нить, затяните;
проверить результат на герметичность.Для этого в систему необходимо подать воду. При правильно выполненной работе протечек не произойдет.

Наценка перед установкой

Сверху вертикальные элементы полотенцесушителя будут закреплены в кольцах кронштейнов.

Коллекция полотенцесушителей

Установка полотенцесушителя

Данный алгоритм позволит качественно подключить полотенцесушитель, чтобы он работал долго и стабильно.При желании можно сделать самому.

Электросхемы

При диагональном или боковом подключении краны необходимо размещать на одном уровне с входами в сушилку. Допустимо лишь небольшое отклонение. Если расположение изгибов оказалось меньше длины между вводами полотенцесушителя, то функции контура не будет.

При подключении отводы необходимо монтировать строго горизонтально. Максимально допустимое отклонение расстояния составляет около 2 процентов, то есть 2 сантиметра на 1 метр.Уклон определяется в зависимости от выбранной схемы и от того, к какому концу трубы будет присоединяться ответвление.

Соединение	полотенцесушитель	Направление горячей воды	Расположение филиала	Требуется нормальный рабочий день
Нижний	Лестница	Любая	Под краем сушилки	Максимальный КПД. Установка на верхние выводы форточки — механическая или автоматическая. Отводы — труба; диаметр на 1 ступень меньше диаметра стояка. Байпас — прямой, с сужением трубы на 1 ступень меньшего диаметра.
Нижний	Лестница	Верхняя подача разрешена	Сушильная кромка между кранами	КПД снижен. Допускается установка верхнего ответвления над днищем сушилки.
Универсальная сторона	Любая стандартная форма	Верхняя подача	По горизонтали, минимально допустимое отклонение	Обход — прямой, необузданный. На трапе форточки не нужны, оставляют заглушки. При более высокой подаче сужение байпасной трубы на ступень меньшего диаметра или смещение перемычки ближе к сушильному устройству повысит эффективность.
Универсальная сторона	Любая стандартная форма	Верхняя подача	Расположение верхнего выхода под верхом сушилки	Требуется установка кранов Маевского для стравливания воздуха
Диагональ	Лестница	Функции верхней подачи	Верхняя ветвь — до дальнего края; нижний — к соседу	При боковом подключении КПД равен КПД. Допускается суженный и смещенный байпас.
Диагональ	Лестница	Нижняя подача	—	Обход без сужения, четко по стояку.
Зависит от модели	Полотенцесушители сложной, нестандартной формы	В зависимости от гидродинамики изделия	—	—

Схемы будут работать правильно, если изгибы прямые. Любые изгибы, кольца и дуги — это места скопления воздуха.Неравномерный слив воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Фитинги с сильным сужением зазора также могут нарушить циркуляцию. Внутри системы ничто не должно увеличивать гидравлическое сопротивление. Течение воды должно быть свободным.

Схема монтажа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВСС; три типа подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют только на время нагрева.Владельцы квартир устанавливают сушилки для полотенец, чтобы можно было сушить белье в любое время. комбинированные виды, которые способны работать как от системы отопления или горячего водоснабжения, так и от сети. Для этого установка в устройстве лестничного типа в левую нижнюю подводку осуществляется электронагревателем, снабженным терморегулятором. Схема подключения полотенцесушителя к стояку ГВС или системе отопления будет выглядеть так:

при закрытых кранах устройство наливается, установлен кран Маевского;
полотенцесушитель, наполнитель, приобретает среду, за счет которой осуществляется нагрев от нагревательного элемента.
Если отключить его от розетки и открыть краны, подача горячей воды из центральной системы возобновится.

Совместному полотенцесушителю также нужна вода

Необходимо предусмотреть место под заземляющую розетку для полотенцесушителя

Помните, что сушилки очень энергоэффективны. Поэтому для них требуется отдельная розетка, которая подходит для кабеля, выдерживающего высокое напряжение и питающегося непосредственно от распределительного щита.Такая линия в разводке обязательно предусмотрена отдельной машиной. Комбинированные сушилки нельзя подключать к общей сети без риска для разводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков прокладки электрических кабелей, воспользуйтесь помощью специалистов. Они помогут правильно установить прибор и обеспечить качественное электроснабжение.

Правильное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное — правильно подойти к процессу установки.Устройства существенно сэкономят ваше время вне зависимости от времени года.

Видео

Ванная комната — очень важное место для каждой современной квартиры, ведь в этой комнате не только удовлетворены все санитарно-гигиенические потребности человека, но и стирка, а иногда и сушка белья. Из-за высокой влажности внутри ванной комнаты формируется сложный микроклимат, который негативно сказывается на отделке стен, потолка или пола, состоянии мебели и сантехники.

Чтобы в ванной было тепло и комфортно мыть, а белье быстрее сохло, на одной из стен комнаты устанавливается полотенцесушитель. В этой статье мы расскажем, как правильно подключить полотенцесушитель к системе отопления или горячего водоснабжения.

Что такое полотенцесушитель?

Полотенцесушитель — это дополнительный обогреватель для ванной комнаты, который нагревает комнату до приемлемой температуры. Устройство ее довольно простое, представляет собой изогнутую трубу, прикрепляемую специальными скобами к стене ванной комнаты.Выполняет следующие функции:

Примечание! Полотенцесушитель — это изогнутая металлическая труба, которая крепится к стене в ванной. Металл — хороший проводник, поэтому отлично передает тепло в окружающее пространство. Благодаря этому внутри ванной становится теплее, уютнее.

Виды полотенцесушителей

Перед подключением полотенцесушителя к системе отопления необходимо выбрать соответствующую модель. В магазинах сантехники огромный ассортимент змеевиков для ванной.Они различаются материалом, из которого изготовлены, формой, диаметром трубы, способом подключения и ценой. Но самая важная характеристика — это тип теплоносителя, которым он нагревается. Выделяют следующие виды полотенцесушителей:

Обращаем ваше внимание, что с точки зрения эксплуатации самыми надежными моделями являются водяные модели полотенцесушителей. Они надежно работают в течение всего срока службы и редко ломаются. Однако их функционирование зависит от наличия или отсутствия горячей воды в трубах.Змеевик теплый, даже нагрев выключен.

Как выбрать катушку?

— Рутинная операция, с которой справится даже неопытный мастер. Перед началом установки важно правильно определиться с подходящей моделью устройства. При выборе нужно учитывать следующие характеристики устройства:

Обратите внимание, что для успешной установки змеевика в ванной необходимо точно определиться с подходящей моделью.Максимальное внимание следует уделить диаметру полотенцесушителя и расстоянию между точками подключения. Если эти параметры не соответствуют месту подключения, вам придется использовать для подключения переходники, которые часто вызывают утечки.

Соединительная техника

Схема подключения полотенцесушителя к системе горячего водоснабжения (горячего водоснабжения) достаточно простая, поэтому с этой задачей можно справиться без привлечения внешнего мастера. При установке змеевик встраивается в общую систему отопления или водоснабжения и становится ее неотъемлемой частью, поэтому к ее установке нужно подойти очень ответственно.Эта операция выполняется в следующем порядке:

Обратите внимание, что если модель змеевика водяного типа и работает от центрального отопления, рекомендуется заменить или отремонтировать полотенцесушитель сразу после того, как проблема с отоплением исчезнет. Если вам предстоит проделать работы в отопительный сезон, чтобы перекрыть свой стояк, необходимо обратиться в управляющую компанию.

Ошибки при установке

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что с ее выполнением может справиться даже непрофессиональный мастер.Однако установка по-прежнему может вызвать проблемы, влияющие на работу оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки подключения подвергаются большой нагрузке. Чаще всего неисправности при эксплуатации полотенцесушителя возникают по следующим причинам:

Важно! Подключение полотенцесушителя к системе горячего водоснабжения в многоквартирных домах обычно осуществляется непосредственно к общему стояку по проекту.Рабочее давление внутри змеевика не менее 6 атмосфер.

Видеоинструкция

Полотенцесушитель в ванной — чрезвычайно удобный прибор. Благодаря ему комфортность использования этого помещения значительно повышается. Всегда есть возможность высушить мокрые полотенца, надеть теплый халат после душа, а для молодых мам очень важна сушка детской одежды после экспресс-стирки, которая иногда бывает несколько раз в день. Да и в самой ванной от установленного на стене полотенцесушителя — намного теплее, так как он тоже играет своеобразную роль.

Те старые полотенцесушители, которые раньше повсеместно устанавливались в городских квартирах, многих не удовлетворяют с эстетической точки зрения. Поэтому при планировании ремонта в ванной или в совмещенном санузле хозяева планируют установить новый прибор на старом месте, либо с переносом в более удобное с их точки зрения положение. Но несмотря на кажущуюся простоту такой операции, установка полотенцесушителя в ванной все же подчиняется ряду важных правил.Если их не учитывать, то либо прибор не будет работать так, как хотелось бы, либо, что еще хуже, нарушится нормальная работа всей системы горячего водоснабжения или отопления.

Основная цель данной публикации будет заключаться в том, чтобы дать владельцам квартир представление о том, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует предположить, что если домашним мастером за такое дело возьмется, его уже не следует обучать основным приемам монтажа сантехники.Что ж, если стороннего специалиста все же пригласить, будет возможность следить за его работой, так как в этой среде работает немалое количество откровенных хакеров.

Обзор работы полотенцесушителя

Есть несколько типов подобных устройств. Подавляющее большинство из них рассчитаны на работу при подключении к трубопроводу, по которому циркулирует нагретая жидкость. В продаже в наше время есть множество электрических моделей, которым требуется только подключение к электросети.Это, так сказать, «обособленная» категория полотенцесушителей, установка которых не требует соблюдения особых требований — важно соблюдать только правила электробезопасности. По большому счету установка такого устройства мало чем отличается от подключения, скажем, лампы или конвектора отопления.

Тем не менее полотенцесушители водяного принципа действия были и остаются наиболее «проблемными» — именно с их установкой возникает наибольшее количество вопросов.Устройствам этого типа в основном и будет посвящено дальнейшее обсуждение.

Сразу оговоримся, что есть возможность приобрести модель комбинированного типа, которая будет работать за счет циркуляции горячей воды, но может при необходимости перейти на электрическое отопление. Тем не менее, подключение таких полотенцесушителей к контурам труб подчиняется общим правилам, поэтому мы не будем помещать их в отдельную категорию.

Как понять разнообразие полотенцесушителей?
Предлагаемый ассортимент таких устройств чрезвычайно широк, что может даже зайти в тупик при выборе.Помочь в этом вопросе поможет специальное издание нашего портала -.

Итак, для нормальной работы полотенцесушителя поток нагретой жидкости через него необходим. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, это устройство, как правило, представляло собой обыкновенный шлейф горячего стояка, чаще всего на нижнем участке «кольца». , то есть с потоком, направленным сверху вниз. Это означало, что потребители получали горячую воду необходимой температуры вне зависимости от этажа проживания, и даже когда поток возвращался, на полотенцесушителях был дополнительный отбор тепла.

Обратите внимание — труба, образующая петлю (одна в полотенцесушителях П-образного типа или две в полотенцесушителях М-типа) имеет такой же диаметр, что и на самом стояке, или даже больше. Это требование для обеспечения нормальной, без помех и чрезмерного гидравлического сопротивления циркуляции в локальном контуре ГВС.

Понятно, что такие полотенцесушители сейчас очень часто не удовлетворяют своим внешним видом хозяев. Принято решение заменить их на более современные, максимально подходящие по своим эстетическим качествам к интерьеру, создаваемому в ванной.И вот тут начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «несчастных сантехников» (а их, к сожалению, довольно много), приводит к тому, что полотенцесушитель в лучшем случае вообще не работает или прогревается неравномерно (особенно для устройств типа «лестница»). А в худшем случае нарушается работа системы горячего водоснабжения во всем стояке, что влечет за собой административные меры и, конечно же, обострение отношений со всеми соседями.

Дело в том, что непродуманные решения, основанные чаще всего на желании спрятать подводящие трубы или приобрести оригинальную форму устройства, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. .Поэтому далее в статье будут предложены варианты подключения полотенцесушителей, из которых вы сможете выбрать наиболее подходящий. Кроме того, внимание будет обращено на спорные схемы, заведомо неработающие или даже полностью запрещенные к реализации.

Еще одно предостережение перед тем, как перейти к рассмотрению схем. В дальнейшем мы подробнее поговорим об установке полотенцесушителя именно в системе горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление, эти устройства часто являются неотъемлемой частью системы отопления.С одной стороны — вроде бы удобно, а с другой — летом, когда отопление дома не нужно, прибор становится «неработоспособным».

Другой вариант — подключение полотенцесушителя к автономной системе горячего водоснабжения, оснащенной автоматизированным контуром циркуляции.

Схемы в обеих версиях автономных систем могут быть очень разнообразными, сложными, но подчиняться немного разным правилам. Поэтому и этот вопрос будет «вынесен за скобки», поскольку он относится к другому разделу, более связанному с системами отопления.

Вешалка для полотенец цены

Полотенцесушители

Какую схему подключения полотенцесушителя выбрать?

Простейшие схемы вставки полотенцесушителей

Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения абсолютно ничего не может помешать их работе — поскольку диаметр «змеевика» не меньше диаметра стояка, гидравлическое сопротивление даже за счет удлинения магистрали практически не увеличивается.Пока в системе циркулирует горячая вода, будет прогреваться сам прибор.

Обратите внимание на показанные красные стрелки. Направление потока на работоспособность полотенцесушителя при таком подключении абсолютно не влияет. Простота и надежность такого подключения побуждает владельцев квартир не отказываться от него даже при смене полотенцесушителя. Достаточно выбрать современную модель с подходящим межосевым расстоянием и диаметром трубы, чтобы не допустить сужения стояка.

Установка тоже не выглядит слишком сложной. Необходимо договариваться с коммунальными службами о временном отключении стояка и сбросе из него воды. Затем демонтируется (или отрезается) старый полотенцесушитель. На его место устанавливается новый, по технологии, наиболее подходящей для конкретных условий. Это может быть сварка труб с резьбой с дальнейшей «набивкой» устройства, по возможности, консервированными резьбовыми участками и т. Д.Часто прибегают и к обновлению самого стояка — например, меняя его на, не уменьшая внутренний диаметр трубы. Тогда установка будет еще проще — к резьбе привариваются соответствующие фитинги, а к ним уже монтируется полотенцесушитель.

Сам стояк часто прячется за декоративным коробом, «маскирующим» всю разводку труб в ванной или ванной. Но принципиально при любой схеме подключения это не должно влиять на ее настройку.

Как бы ни проводилась установка, нельзя допускать двух ошибок:

— Часто при установке металлопластиковых труб происходит непроизвольное сужение прохода, что связано с конструктивными особенностями пресс-фитингов. Это может сказаться на общей производительности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.

Вторая дилетантская ошибка — установка запорных устройств перед полотенцесушителем.Нет слов — наличие кранов позволяет самостоятельно отключать прибор, когда в этом нет необходимости, а при необходимости проводить демонтажные или какие-либо ремонтные работы. Краны обычно ставят, но не так, как показано на рисунке ниже.

Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей может сохраниться, но обездвиженный объем быстро остынет, и для получения горячей воды придется слить значительное количество охлажденной воды.Кроме того, при закрытом кране не исключено проветривание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель является его неотъемлемой частью) не допускается.

Учитывая, что краны перед полотенцесушителем по-прежнему очень полезны, от схемы, показанной выше, все чаще отказываются, организуя систему, в которой есть байпас. Это перемычка, соединяющая идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными.Так, сам стояк также может выступать в роли обходной, к которой привариваются трубы для подключения полотенцесушителя — в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

Если старая подводка для глаз переделана, например, показанная выше, то байпас можно приварить или закрепить на резьбе на горизонтальных участках, идущих от подступенка к устройству. В любом их случае после байпаса вполне можно установить краны — это не повлияет на общую циркуляцию в системе стояка.

Установка байпаса сразу решает массу проблем. Во-первых, горячая вода подается примерно одинаковой температуры во все квартиры, расположенные в стояке, независимо от этажа. Арендодатель может в любой момент выключить полотенцесушитель или даже удалить его, перекрыв шаровые краны. Более того, он вполне может установить на полотенцесушитель терморегулятор, который по аналогии с радиаторами отопления способен поддерживать температуру в «змеевике» на определенном уровне.

Существует распространенное мнение, что байпас должен быть либо смещен, либо иметь сужение (на один диаметр меньше диаметра лайнера). Действительно, такой подход должен несколько улучшить циркуляцию воды через полотенцесушитель. Но практика показывает, что особой разницы с устройствами простой по конфигурации нет — вода очень хорошо циркулирует и имеет прямой, не сужающийся байпас, так как помимо принудительной циркуляции потока в дело вмешивается и сила тяжести, т.к. разнице в плотности нагретой и несколько охлажденной жидкости в полотенцесушителях.Кстати, суженный обходной путь в некоторых случаях может сыграть даже негативную роль. В дальнейшем будет рассмотрено несколько схем с разным расположением байпаса или труб, подключенных к стояку ГВС.

Но здесь совершенно недопустимо установка запорной арматуры на любом байпасе. Никаких отговорок, мол, этот смеситель улучшает циркуляцию в сушилке и всегда будет открываться, если краны на самом устройстве закрыты — не следует принимать во внимание. По существующим правилам, в принципе, у собственника квартиры в многоэтажном доме не должно быть возможности самостоятельного закрытия стояка.То, что он может поручиться за свою осторожность, вовсе не исключает несчастных случаев, из-за которых может перекрыться циркуляция горячей воды для всего входа.

Кстати, такая схема подключения очень широко «ходит» по Интернету (даже с прикреплением фотографий выполненных работ), где недобросовестные авторы статей выдают ее как один из возможных вариантов. Стоит предвзято относиться к такой публикации!

В частном доме, где система отопления и горячего водоснабжения полностью автономна, хозяин может установить любую запорную арматуру по своему усмотрению.Однако в таком случае необходимость такого крана на байпасе выглядит весьма сомнительной — все решается правильной балансировкой системы и установкой термостатических устройств.

Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением насадок для крепления к трубкам подводки. Именно с такими устройствами возникает наибольшая путаница, допускается максимальное количество ошибок, когда после установки и подключения оказывается, что полотенцесушитель либо еле нагревается, либо полностью заблокирован.Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа более сложных схем.

Как сделать полную инструкцию и фото читайте в нашей новой статье.

Рекомендуемые и неподходящие схемы подключения полотенцесушителей

Боковое или диагональное соединение

На первое место мы ставим схему, которая очень универсальна и поэтому применяется очень часто. В принципе, он во многом повторяет самые простые варианты, о которых уже говорилось выше.

Схема одинаково хорошо работает с полотенцесушителем «лестничного» типа с универсальным подключением, с подачей воды в стойку сверху или снизу. Не требует смещения или сужения обходного канала. Зависимости от давления воды в стояке и скорости ее движения не наблюдается. Снятие с стояка в принципе тоже не регламентируется. При соблюдении всех правил подключения нет необходимости прибегать к стравливанию воздуха, если было временное отключение подачи воды.

Чтобы такая схема продемонстрировала все свои достоинства, необходимо придерживаться следующих правил:

Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя рама находится над верхней точкой подключения. В этом случае наблюдается уклон примерно 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен не дальше 2-х метров от стояка, а для подачи используются трубы диаметром 32 мм и выше.В таких условиях вполне можно ограничиться горизонтальной подводкой для глаз.
На входных участках не допускаются изгибы, так как они становятся потенциальными «коллекторами воздуха», препятствующими нормальной циркуляции воды.
Сужение или обходное смещение не требуется. Более того, при подаче воды снизу суженный байпас становится лишь препятствием, которое может полностью перекрыть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху байпас можно сузить, исходя из одного шага диаметра стояк меньше, хотя при такой схеме особого значения это не будет, да и целесообразность сомнительна, так как универсальность система просто исчезает.
Диаметр подводящих труб должен быть не менее DN20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма для стальных труб ВГП. При установке шаровых кранов — размер тоже не менее ¾ дюйма.
Доказанное практикой допустимое расстояние от стояка при использовании труб из ППР до 4,5 метров.
Трубы желательно размещать в слое теплоизоляции, и при их скрытом монтаже (то есть при расположении в пазу, вырезанном в стене) это становится абсолютно необходимым условием нормальной эксплуатации.

Узнайте о некоторых доступных способах из нашей новой статьи.

Кстати, вопреки расхожему мнению, диагональное подключение в данном случае не имеет особых преимуществ. Видимо, это считается ассоциацией с радиаторами отопления, где, собственно, при диагональной вставке с верхним подводом теплоносителя общая теплоотдача батареи увеличивается на 5-7%.

Такая схема допускает некоторые модификации, например, когда есть необходимость устроить подающие трубы несколько иначе.

В принципе даже по схеме этого варианта видно, что никакие условия не изменились — разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе обогреваемого. вешалка для полотенец. Это не влияет на КПД устройства и его работоспособность при любом направлении подачи воды.

На рисунке показан другой вариант футеровки для бокового подключения. Бывает, что условия установки не позволяют развести насадки вкладыша в стояк на высоту полотенцесушителя.Итак, этот вариант применим, однако при такой врезке не обойтись без установки дефлектора на самом устройстве — из-за получившегося шага после временного отключения воды образуется воздушная пробка в полотенцесушителе, которое придется выпускать вручную.

Сейчас есть несколько допустимых цепей с более узким байпасом или байпасом со смещением. Как уже было сказано, особой необходимости в таких мерах нет, но все же многие сантехники строго придерживаются своей точки зрения и стараются сделать вставку именно такой.Другой вариант — на ранее установленный полотенцесушитель уже установлен смещенный или зауженный байпас, и полностью переделывать конструкцию стояка нет.

Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между кранами к полотенцесушителю сделано сужение — диаметром в одну ступеньку.

Казалось бы, такой подход очевиден. Но опять же — видимо, срабатывает ассоциативность мышления, вызванная требованиями к аналогичной установке радиаторов отопления в однотрубной системе.Но полотенцесушитель — это еще не совсем радиатор, и переделки здесь не нужны. Причем такая схема будет работать только при верхнем подаче воды. Если подача осуществляется снизу или даже когда направление потока в стояке хозяину квартиры неизвестно, от такого подхода лучше отказаться.

А в остальном — схема при верхней подаче достаточно работоспособна и действенна, особо не ограничена расстоянием от стояка до полотенцесушителя.Основные требования к нему такие же, как и к прямому не сужающемуся байпасу.

Теперь — вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, его мастера применяют и при установке полотенцесушителей. Такой подход особенно оправдан, когда стараются сохранить старые ветви стояка, к которому соединилась самая примитивная петля, о которой говорилось в начале раздела. Чтобы не менять стояк целиком, можно просто врезать байпас.

Но нужно учитывать, что направление потока тоже должно быть сверху вниз. В противном случае велика вероятность, что устройство останется холодным.

Еще один важный момент — при смещении байпаса использовать для его монтажа суженную трубу — не должно быть. Это может существенно снизить эффективность полотенцесушителя, нарушить нормальную циркуляцию воды. В общем, всегда рекомендуется стремиться к тому, чтобы байпас перед полотенцесушителем был равен по диаметру стояку.

В остальном все требования и допуски для установки такой схемы аналогичны боковому подключению с прямым байпасом.

Нижнее соединение держателя полотенца

Подобный способ крепления полотенцесушителя популярен, потому что позволяет скрытно проводить трубопроводы, не прибегая к массивной чистке — часть магистрали можно просто скрыть за стоящими вдоль стен аксессуарами. Кроме того, ряд моделей разработан специально для этого типа установки.Надо сказать, что полотенцесушители — «лесенки» с нижней подводкой — смотрятся очень эффектно, хотя все равно проигрывают по эффективности с устройствами с боковым или диагональным подключением.

Подключение таких полотенцесушителей, несмотря на кажущуюся простоту, тоже подчиняется определенным правилам. Давайте рассмотрим несколько приемлемых схем.

Такая схема работает независимо от направления потока воды. Обязательное условие — наличие на одном из вертикальных коллекторов «трапа» крана Маевского — любое отключение воды всегда приводит к проветриванию устройства.Обычно сливные краны входят в комплект полотенцесушителя и закрываются декоративной заглушкой, чтобы не дисгармонизировать на общем фоне. Если подача горячей воды в доме стабильная, часто к выпуску воздуха прибегать не приходится.

Каким основным требованиям должна соответствовать такая схема?

В любом случае нижняя ветвь от стояка всегда должна располагаться ниже полотенцесушителя.
Верхний выход, в случае использования суженного или смещенного байпаса, также должен располагаться ниже полотенцесушителя — только в этом случае будет достигнута универсальность, то есть устройство будет работать при любом направлении потока воды.При даже несмещенном байпасе это требование является необязательным, но лучше, если на любом горизонтальном участке подающая труба все же будет иметь небольшой уклон вверх, от стояка до полотенцесушителя, как минимум от 5 до 30 мм на погонный метр длина. Строго горизонтальное расположение входа от верхнего выхода допускается только на небольших расстояниях от стояка или при использовании труб диаметром более 32 мм.
Естественно, «неровности», где может скапливаться воздух, следует полностью устранять по всей длине труб.
Нижней подводкой трубы чаще всего прячут в толще стены, поэтому в любом случае их придется вкладывать в теплоизоляционную оболочку.

Возможны следующие варианты схемы:

Необходимость размещения подводящих труб от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает удлинить вертикальные участки перед подключением к устройству. Но это, по сути, ничего не меняет. Обе ветви расположены ниже полотенцесушителя, что оптимально для всех подобных схем.Направление потока любое, на КПД это никак не влияет.

Если возникает такая ситуация, то необходимо соблюдать правило, согласно которому на верхней ветви, на горизонтальном участке, все же соблюдается правило небольшого движения вверх (показано синей стрелкой), даже если только на 5 ÷ 20 мм на метр. В этом случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

Эта схема соответствует тем же требованиям, что и приведенная выше.Единственное требование — диаметр байпаса не должен быть меньше диаметра стояка.

А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая боковина со смещенным байпасом, и я бы не хотел все это переделывать. При этом верхняя ветвь расположена довольно высоко, и если следовать правилу, что она должна быть ниже точки подключения, вам придется поднять прибор к потолку. И здесь есть решение, но только при соблюдении двух важных условий.

— Во-первых, такая схема будет гарантированно стабильно работать только при верхнем подаче воды. При питании снизу весьма вероятно, что внутренний контур «заблокируется», и устройство останется холодным.

— Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если не выполнено хотя бы одно из указанных условий, то думать не о чем — придется заниматься переделкой стояка по прямой с ровным и не суженным байпасом.Тогда будет полная возможность выбрать оптимальную схему подключения.

Явно НЕ работающий, неправильные схемы подключения

Чтобы угодить внешнему оформлению ванной комнаты или в погоне за максимальной экономией сил и средств (например, при использовании в стенах старых участков разводки или сломанных каналов для других нужд), неопытные мастера иногда допускают ошибки. Эти упущения приводят к тому, что при, казалось бы, правильной вставке полотенцесушитель остается холодным, несмотря на правильную работу горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

Наверное, и без слов все понятно — желая вывести трубу сверху (обычно для того, чтобы ее замаскировать, например, над натяжным потолком, потому что другие причины придумать сложно), «хозяин» создал «горб» ”В разделе подводки из верхней ветви. Получится петля, в которой непременно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильной работе системы горячего водоснабжения — небольшие пузырьки воздуха в горячей воде практически постоянны.Рано или поздно возникнет ситуация, когда воздушная пробка просто перекрывает циркуляцию через полотенцесушитель и прибор остается холодным.

Теоретически все это решается установкой на верхней секции получившейся петли крана Маевского. Но тогда вообще какой смысл рисковать всем этим, если есть желание выполнить скрытую подводку?

В данном примере не соблюдается ключевое условие — расположение нижнего выхода ниже нижней точки полотенцесушителя.Получается, что механизмы принудительной и естественной (гравитационной) циркуляции воды входят в «антагонизм».

Вода, остывшая в полотенцесушителе, имеет тенденцию стекать вниз и непроизвольно попадает в своего рода «ловушку», образованную петлей, образованной между острием нижней вставки в стояке и нижним краем устройства. . Свободный доступ к стояку затруднен, а ее опрокидывание не допускает движения горячей воды.

Возможно, сначала полотенцесушитель покажется функциональным, однако будет ощущаться довольно значительная градация температуры — днище явно холоднее.В определенную «критическую массу» выйдет, когда воде будет намного легче протекать по стояку, минуя устройство. Циркуляция прекратится, полотенцесушитель просто превратится в «украшение» ванной комнаты.

Тут вообще все не так — нижняя подводка, и обе точки режущей вставки расположены над нижним краем полотенцесушителя. У воды вообще нет стимула протекать через небольшой контур, кроме того, сразу образуются два «мешка-ловушки» для охлажденной воды, которые описаны выше.

«Мастер» решил скрыть верхнюю подводку, потолок, а нижнюю — положить в стяжку. В результате получается «схема», которая не сработает сразу по двум причинам. Сверху будет скапливаться воздух, а снизу — снова образовался «мешок», затрудняющий нормальную циркуляцию. Результат тот же — очень скоро полотенцесушитель наглухо «встанет».

Наконец, рассмотрим схему с боковым подключением, уже упомянутую выше, но которую можно считать работающей условно, только с верхним подводом воды.Речь снова идет об «увлечении» некоторых сантехников суженными или смещенными обходными путями.

В чем дело, вроде бы все требования соблюдены? И загвоздка в суженном или смещенном обходе.

Из-за того, что выполняется смещение или сужение, в нижней точке давление жидкости на входе выше, чем в верхней. Это значит, что работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачивать» воду в полотенцесушитель именно снизу.Но навстречу ему обязательно идет гравитационный поток остывшей воды. Оказывается, они встречаются в нижней точке и начинают взаимно тормозить друг друга.

И вот оно — «как повезло». Если циркуляционный насос достаточно мощный, он, конечно, будет толкать набегающий гравитационный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного нагрева, так как форсированный поток, скорее всего, выберет путь наименьшего сопротивления, вытесняя при этом остывшую воду «на периферию».

Но даже в этом случае нельзя исключить ярко выраженную прямую зависимость производительности полотенцесушителя от давления в стояке. Как только давление горячей воды упадет до определенного значения, циркуляция в устройстве полностью прекратится. Более того, это падение давления не обязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, вечером общий водозабор в многоэтажном доме повышается — и этого уже может хватить, чтобы полотенцесушитель стал чуть теплее, а то и совсем остыл.

Попытки разобраться в эффективности полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят ситуацию, а вероятность нормальной работы станет еще меньше. Принудительный поток должен будет преодолеть гораздо большее гидравлическое сопротивление, пропустив устройство по диагонали, при этом противодавление гравитации останется на том же уровне. Так что вместо улучшения можно получить полностью вышедший из строя полотенцесушитель.

Вывод очевиден — зауженный или смещенный байпас при боковом подключении устройства будет оправдан только при подаче горячей воды сверху, чтобы вынужденный и гравитационный потоки шли в одном направлении, усиливая друг друга.

Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен анализ возможных ошибок. Свою миссию автор будет считать полностью выполненной, если домашний мастер будет иметь четкое представление о том, какой вариант установки выбрать, чтобы получить эффективно работающее устройство.

Что касается самих монтажных работ, то здесь очень сложно привести какие-то готовые рецепты. Многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания их спрятать или оставить на виду, умения мастера применить ту или иную технологию их соединения.

Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, демонстрирующих процесс установки полотенцесушителей различных моделей.

Наглядные примеры установки полотенцесушителей различных моделей

Видео: Установка полотенцесушителя М-образной формы прямо на краны стояка

Видео: Монтаж полотенцесушителя М-образной формы на «водяные розетки»

Видео: установка вертикального полотенцесушителя — «лесенки» с подводкой снизу

Желание сэкономить толкает людей, разбирающихся в строительстве, делать кровлю самостоятельно.Ознакомившись с технологией, вы сможете сделать кровлю из профнастила своими руками, не прибегая к услугам профессиональных строителей.

Профнастил — стальной лист с цинковым или полимерным покрытием. Имеет волнистую форму и ребра жесткости. Он обозначается буквами и цифрами, где буквой обозначается область нанесения, а цифра указывает размер ребра жесткости, например, С-20 — стеновой профнастил с высотой ребра 20 мм.В зависимости от этого значения определяется шаг обрешетки. Чем больше ребро, тем шире шаг обрешетки.

Заготовка материала

При покупке профнастила уточните у продавца наличие технической документации, в которой указано:
, какой шаг обрешетки использовать для того или иного уклона;
количество саморезов на 1 м²;
Примеры расчета количества профнастила.
Эти данные помогут сделать качественную кровлю.

Стропильная система должна полностью соответствовать параметрам, указанным производителем.В таких условиях крыша прослужит не менее 30 лет. Если вы планируете установить снегозадержатели, то не забудьте добавить обрешетку на место их крепления. Дымоходы и вентиляционные отверстия следует обшить доской для возможности примыкания примыканий.

Расчеты

При изготовлении кровли используются листы равной длине ската — это исключает наличие некрасивых стыков. В качестве примера расчетов рассмотрим пандус длиной 5 и 6 м.5 м шириной. Допустим, мы используем профнастил шириной 1,15 мм. Стоит отметить, что рабочая ширина составляет 1,1 м. В этом случае на пандус требуется 6 листов.
Примечание — ширина дана для примера при расчете фактического размера.

Подсчитать количество винтов очень просто. Технология требует фиксации одиночной волной поперек листа и с шагом 1 метр по длине. В этих условиях потребуется и еще останется 6 саморезов на 1 м2 для крепления конька.Приобретя материалы и подготовив инструмент, можно приступать к монтажу листов.

Кровля

Кровля из профлиста без использования подъемного оборудования. Доставить материал на крышу можно несколькими способами:
— первый способ, когда высота постройки позволяет поставить профнастил и опереться на карниз. В этом случае можно стянуть лист с пандуса и смонтировать.
второй способ — по краю профнастила просверливается отверстие под крючок, которое можно сделать из гвоздя 150 мм.Крючок прикрепляется к веревке и зацепляется за простыню. Один человек на крыше поднимает профнастил на веревке, а второй держит противоположный край. Таким образом достигается плавный подъем и не повреждается материал.
Примечание — вы можете поднять профнастил с строительных лесов, но это не рентабельно, так как для их изготовления потребуется закупить доски. После завершения работ доски останутся и, возможно, им негде будет пользоваться. Поэтому лучше веревочный метод.

Для крепления профнастила понадобится дрель или шуруповерт с насадкой для саморезов. Для начала нужно правильно расположить рубероид на склоне. Его укладывают на край крыши и выравнивают по свесу карниза, затем фиксируют на несколько крепежных элементов. Далее следует измерить расстояние от листа до противоположного края крыши. Расстояние между коньком и карнизом должно быть одинаковым. В противном случае внесите коррективы.

После этого прокручиваем крепеж по инструкции производителя.Следующий лист устанавливается на первый внахлест одной волны. Шов должен быть с подветренной стороны, чтобы в него не забивался снег.
Примечание — некоторые виды профнастила имеют капиллярную канавку, в этом случае укладка осуществляется в одном направлении.

Последний лист крепится с помощью монтажного ремня и троса. Если этих устройств нет в наличии, то можно сделать легкую лестницу и установить от нее. На предыдущий лист устанавливается лестница и из него монтируется последний элемент кровли.Таким же образом обшивается второй пандус.

Монтаж конька

Используя при монтаже конька специальный уплотнитель, вы предотвратите попадание снега в подкровельное пространство. На конек приклеивается герметик и после этого монтируются. Крепление осуществляется саморезами в тех местах, где конек лежит на верхней волне профнастила. Застежка должна быть достаточной длины, чтобы доходить до ящика и входить в него не менее 2 см.

Элементы конька располагаются на крыше в одну линию и скрепляются между собой саморезами.Этот метод позволяет увидеть все неровности и устранить их. Затем закрепите кровельными саморезами с шагом 30-50 см.

Боковой монтаж

Изготовляя кровлю из профнастила своими руками, также придется самостоятельно установить примыкание к дымоходу или вентиляционной трубе. Изготавливается из гладкого листа в одном цвете с гофрокартоном или оцинкованной сталью. При примыкании устройства профлиста к трубе квадратного сечения используются специальные уголки с полками шириной 30 см, а для круглого — гладкий лист.

Примыкание к круглой трубе производится фартуком, который устанавливается под коньком. Представляет собой гладкий лист, расположенный между коньком и трубой. Сам абатмент изготовлен из того же материала. Имеет одинаковую ширину с фартуком и произвольную длину. При изготовлении опорного центра устраивают отверстие, равное диаметру трубы.
Установив, примыкание на место прикручивается, а поверх него укладывается фартук и закрепляется саморезами.Крепление следует производить в местах прохождения обрешетки. Этот способ подходит и для металлочерепицы.

Стоит отметить, что для вентиляционных выходов можно приобрести готовые изделия, привлекательно выглядящие и подчеркивающие аккуратный внешний вид кровли из профнастила или металлочерепицы. Как их смонтировать — тема отдельного разговора.

Для комфортного проживания в доме важно сделать качественную и надежную крышу с хорошим покрытием. Сегодня одна из лучших кровель — профнастил.Надежно защищает кровлю от протечек, оползней, обеспечивает герметичность в подкровельном пространстве. И самое главное, что он экологически чистый. Однако немаловажную роль играет правильность проведения монтажных работ. Только в этом случае кровля из профнастила прослужит вам долгие годы. В этой статье будет представлена подробная инструкция, как покрыть крышу настилом своими руками, а также видео и фото материалы.

Как было сказано в начале статьи, профнастил имеет большое количество преимуществ, что делает его незаменимым кровельным материалом.Также можно отметить другие положительные стороны этого материала:

Конструкция из профилированного листа имеет высокую несущую способность.
Легкость материала значительно упрощает работу с ним.
После укладки листов на кровле стыки не образуются. Это обеспечивает герметичность покрытия.
Благодаря специальному полимерному покрытию материал не подвержен коррозии, и, как следствие, увеличивается срок его службы.

Примечание! Укладка профнастила на крышу не должна вызывать особых проблем и на первый взгляд все может показаться предельно простым.Однако при проведении монтажных работ нельзя допускать изъянов и неточностей.

Для перевозки профнастила необходим специализированный транспорт. Листы нужно класть только горизонтально. Также рекомендуется подтягивать их стропами, предварительно уложив на твердую и ровную поверхность. К водителю предъявляются особые требования. Управлять автомобилем необходимо без резких торможений и поворотов. В противном случае это может привести к повреждению материала по пути к месту назначения.

Кроме того, важно обеспечить качественное хранение профнастила. Основание также должно быть ровным и прочным. Если пора поднимать листы на крышу, то делать это нужно при помощи лага. Их длина должна соответствовать высоте крыши от земли. Вы можете поднять сразу несколько листов.

Примечание! Если погода ветреная, то листы на крышу поднимать нельзя.

Сегодня известны эти виды профнастила:

Марк С.Полотно имеет синусоидальную или трапециевидную форму. Если вы решили выполнить декоративную кровлю, то этот вариант как раз кстати.
Марка RS. Применяется как для укладки на крышу, так и на стены.
Марка N. Данная модель оснащена дополнительными ребрами жесткости.

Очень важно знать, какой угол наклона разрешен для конкретного продукта. Каждый производитель разрабатывает индивидуальную инструкцию. Поэтому при покупке следует спрашивать инструкцию, которая называется «Инструкция по монтажу кровли из профнастила».«Исходя из этого, важно учитывать будущий уклон крыши. Когда вы знаете уклон, это поможет вам рассчитать, какое перекрытие должно иметь каждый лист. Ниже приведены несколько вариантов расчета:

Наклон менее 15 ° обеспечивает перекрытие на 200 мм или более.
Наклон от 15 до 30 ° даст 150-200 мм и не более.
Если уклон менее 12 ° или крыша плоская, то каждый шов и стык следует тщательно загерметизировать.В противном случае кровля не справится со своими функциональными обязанностями.

Расчет

Перед покупкой материала важно рассчитать количество листов. Для этого нужна информация относительно ширины и длины пандуса, а также того, какая марка профнастила будет использоваться. Для подсчета можно воспользоваться специальной программой или нарисовать крышу в уменьшенном масштабе. Это поможет производить практически точные расчеты. Не стоит забывать и о том, что листы накладываются внахлест.В зависимости от угла ската и марки профлиста перекрытие будет разным. Так вы знаете, сколько будет «съедено» длина и ширина листа. Кроме того, не забудьте добавить на карниз пролет, который может достигать 30 см.

Примечание! Необходимо заранее закупить все дополнительные элементы, например, ендовы и планки. Они будут закреплены в местах, где склон имеет определенный изгиб, с торца, на гребне и в других подобных местах.

Каждый лист крепится к обрешетке саморезами. Это единственный способ обеспечить надежное покрытие. К крепежам предъявляются особые требования. Значит, они обязательно должны быть из оцинкованной оцинкованной стали. При этом каждый саморез должен иметь специальную прокладку из эластомера или неопреоновой резины. Эта резина обеспечит плотное прилегание самореза с профлистом. Благодаря этому влага не будет проникать в деревянные элементы кровли, а значит, будет предотвращено загнивание несущей конструкции.

Винтам представлены следующие технические параметры:

Размер 4,8 × 32 мм, 4,8 × 60 мм и 4,8 × 80 мм.
Наличие на крышке защитно-декоративного покрытия в виде порошковой краски и толщиной слоя 50 мкм.
Поверхность обработана электролитическим цинкованием толщиной 12 мкм.
Наличие защитной полосы из эластомера для профилированных листов и для заготовок из алюминиевого листа.
В составе шурупов должны быть стабилизаторы, не допускающие негативного воздействия ультрафиолета.

Примечание! При покупке покровных листов приобретайте одноцветные и саморезы. Это добавит эстетики всей крыше.

Также стоит упомянуть о специальных уплотнениях, которые изготавливаются из вспененного полиэтилена и пенополиуретана. Между листом и обрешеткой кладется герметик. Считается, что уплотнительная планка прямоугольного сечения универсальна.Но гораздо эффективнее будет использовать те прокладки, которые повторяют форму профлиста.

Наличие герметика снижает шум металлической кровли, повышает качество теплоизоляции торта и увеличивает срок эксплуатации. На полосы герметика с двух сторон наносится специальный клей, поэтому его монтаж значительно упрощается. Очень важно, чтобы уплотнитель имел перфорацию для вентиляции подкровельного пространства.

Примечание! Наличие герметика устраняет большие зазоры, возникающие из-за прилипания листа к конструкции крыши.Часто в эти щели попадают птицы, насекомые и холодный воздух. Особые свойства герметизирующего материала делают его биостойким и влагостойким.

Непосредственно перед монтажом профлистов укладывается гидро- и пароизоляция. Для изготовления пароизоляции можно приобрести специальную пленку или рубероид, на крайний случай. К обрешетке крепится пароизоляция. Укладывать рекомендуется от нижнего края кровли. За счет этого каждый последующий слой будет ниже и влага не будет проникать в древесину.

Примечание! Если используется профнастил марки С-8, С-10 или С-20, толщиной до 0,5 мм, то обрешетка должна быть сплошной. Во всех остальных случаях шаг обрешетки подбирается индивидуально из характеристик кровли.

Отдельно стоит упомянуть об изоляционном слое, который сэкономит 25% тепла. Тем крышам, на которые монтируется профнастил, советуют использовать матовый утеплитель. Получился кровельный торт:

Слой пароизоляционной пленки.
Изоляция.
Последний слой гидроизоляции.

При изготовлении этого «пирога» должен получиться «холодный треугольник». Его наличие обеспечит хороший проход теплого и холодного воздуха через щели карниза и конька. Так будет создана естественная вентиляция, которая предотвратит образование конденсата.

Уложенный гидроизоляционный слой сохранит все свойства утеплителя. В противном случае при сильной влажности на крыше образуется ледяная корка, сырость и, как следствие, неизбежен процесс гниения древесины.По этой причине выбирать материал для каждого слоя торта следует тщательно. Он должен быть качественным.

Чтобы все работы проходили бесперебойно и без сбоев, позаботьтесь заранее о наличии необходимого инструмента:

веревка;
рулетка;
;
;
ножницы по металлу;
с герметиком;
маркер или карандаши;
;
дрель.

Примечание! Раскрой профилированных листов производится холодным способом, так как полимерное покрытие не устойчиво к высоким температурам. Лучше использовать ножницы по металлу или лобзик. При этом обработайте каждую секцию антикоррозийным грунтом. Это увеличит срок службы покрытия.

Стильная схема

Листы укладываются на нижний край кровли внахлест, а саморезы закручиваются в изгиб волны.Соблюдение определенной схемы монтажа позволит создать надежную крышу. В первую очередь под ендовый уровень на уровне обрешетки делается плотный настил из паза на расстоянии 60 см с двух сторон. Нижние планки ендовы монтируются внахлест 20 см. Нижняя планка фиксируется по краям гвоздями, а окончательное крепление осуществляется вместе с крышей. Если уклон пологий, то здесь следует использовать герметизирующие мастики.

Под коньком накручивают нижнюю планку 25 см.Между профлистом и им следует уложить профилированный или универсальный уплотнитель. Что касается установки торцевых досок, то их лучше закрепить над обрешеткой, тогда можно будет закрепить торцевую пластину. Назовем эту конструкцию ветровым уголком. После этого устанавливается карнизная планка и подшивка. Монтируется под профлистом.

Монтаж листов полностью будет зависеть от типа кровли. Например, если уклон пологий, то применяется продольная прокладка и выполняется одно волновое перекрытие.Если уклон крутой, в использовании нет необходимости.

Примечание! Если у вас вальмовая крыша, то монтаж начинается с самого вальмового. Вдоль карниза натягивается шнур и по нему выравнивается каждый последующий лист. Недопустимо делать это в конце пандуса.

Есть два способа укладки профнастила на крышу:

Вертикальное направление. В этом случае внизу укладывается первый лист с временным креплением.Аналогичным образом монтируется лист и на второй ряд. Затем два листа складываются бок о бок; получается квадрат из 4 листов. К нему укладываются еще листы и так далее. Этот способ особенно востребован, если кровля оборудована дренажной канавкой.
Другой метод укладки листов — это создание блока из 3 листов. В первую очередь на первый ряд укладываются 2 листа. Между собой они надежно фиксируются, а 3 листа в 2 ряда стыкуются последними. Этот блок можно зафиксировать при выравнивании по выступу.

Примечание! Неважно, какой метод укладки листов вы выберете, важно уделять особое внимание каждой док-станции. Именно от этого будет зависеть надежность и качество кровли.

На каждый лист профнастила потребуется 7-8 саморезов. Их необходимо закрутить в нижнюю волну. Как было сказано выше, материал накладывается внахлест как вертикально, так и горизонтально. Перекрытие будет зависеть от угла ската.Где нужно складывать листы? Если скат крыши имеет прямоугольную форму, то можно с любого конца по линии карниза. Если форма — трапеция и треугольник, то в первую очередь важно продумать схему укладки. Однако сначала монтируется лист по центру, а затем листы укладываются с двух сторон симметрично.

Если планируется водоотвод, то профнастил монтируется на карниз с вылетом 60 см. Если его нет, то свес выполняется по марке материала:

НС-20 — до 10 см.
С-44 и НС-35 — до 30 см.

Итак, выровняйте первый лист на карнизе и конце крыши. После этого закрепляется саморезом вверху. Каждый последующий лист скрепляется по продольной стороне листа. Предварительно выравнивается по выступу, а затем крепится к обрешетке. По этой схеме идет строка за строкой.

Монтаж материала выполняется так, чтобы образовался передний свес шириной 7 см. У карниза лист закрепляют на расстоянии 30–40 см, а остальные ряды саморезов можно ставить в шахматном порядке с шагом 1 м.В месте у фронтона саморезы закручиваются с шагом 500–600 мм. На продольном перекрытии крепеж располагается вверху профиля на расстоянии от 300 до 500 мм.

Следующим этапом является установка конька и торцевой пластины. По стандарту длина торцевой пластины составляет 2 м. Если длины не хватает, то внахлест. Крепление планки осуществляется от свеса крыши до конька.

Примечание! При установке торцевой пластины убедитесь, что она перекрывает хотя бы одну волну листа.Саморезы закручиваются с шагом 1 м до профлиста.

После этого остается сделать последний узел кровли — конек. Здесь следует использовать только гладкие коньковые элементы. Ряд специалистов рекомендуют прокладывать между ними специальный вентилируемый уплотнитель. Если листы гофрированные, то применяется коньковый герметик.

По окончании кровельных работ профилированные листы устанавливают планку примыкания. Они представляют собой элемент длиной 2 м. Их укладывают внахлест до 20 см.Крепеж производится саморезами со стороны кровельных листов. Монтажный шаг 40 см.

Примечание! При организации примыкания кровли к стене следует использовать специальный герметик. Он помещается между планкой стыка и верхним краем профнастила.

Для предотвращения попадания снега и дождя в трещины на боковой упор также укладывается продольный уплотнитель. Если крыша крутая, то такой герметик не нужен.

В заключение резюмируем:

Очень важно обратить внимание на транспортировку материала для кровли.
Острые края листов могут порезать руки, поэтому работать нужно в защитных перчатках.
Три человека должны поднять листы на крышу. В этом случае используются две направляющие.
Установщик должен носить обувь с мягкой подошвой, чтобы не поцарапать поверхность листов.
Если поверхность случайно поцарапана, то эти места необходимо обработать краской для полимерных покрытий.
На листы можно наступать только в местах обрешетки.

Итак, мы убедились, что профнастил — отличный материал для покрытия полов на крыше. Однако важно помнить, что долго и качественно он может прослужить только при соблюдении технологии монтажа и расчета. Если у вас есть собственный опыт в этой сфере строительства, то пишите комментарии в конце статьи. Не менее полезно будет обратить внимание на фото ниже. На них можно рассмотреть тонкости выполнения работ по покрытию кровли профлистами.

Видео

В предоставленном видеоматериале вы сможете подробнее узнать о тонкостях монтажа профнастила:

Фото

На фотографиях представлена кровля из профнастила разных форм:

Схемы

Ниже приводится серия фотографий и таблиц, из которых вы можете получить подробную информацию об установке профнастила:
