Ендова крыша: Как правильно сделать ендову на крыше, крепление стропил к ендове

Содержание

Кровля: что такое ендова

При постройке любого дома очень важно обеспечить комфорт и тепло в жилище во время холодного дождя или таяния весеннего снега. Согласитесь, ведь очень неприятно жить в доме, где с потолка в непогоду срываются холодные капли. И дискомфорт, и погубленный ремонт будут последствиями пренебрежения к правильному оборудованию крыши.

Одним из способов избавиться от многих неприятностей, связанных с наружной влажностью, является оборудование на крыше такого устройства, как ендова.

Содержание статьи

Что такое ендова

Ендова поможет отвести всю лишнюю воду с крыши. Что же это за необычное слово? Ендовой считается стык плоскостей кровли, этот стык имеет внутренний угол, другими словами – это своеобразный изгиб крыши, который сгибается внутрь, выполняя тем самым функцию желоба.

С одной стороны ендова выполняет очень важную функцию – слив воды с крыши в специально отведенное место, с другой же, именно из-за ендовы появляется слабое место в кровле крыши, поскольку именно она постоянно подвергается воздействию мощных потоков воды. Поэтому в проектировании крыши дома, а затем при ее создании всегда учитывается, что ендова считается местом, которое получает наибольшую нагрузку во всей системе.

Именно из-за этого допущенная при проектировании или монтаже ошибка может привести к образованию протечки. Образовывающаяся протечка (не только в ендове, но и любом другом месте), опасна тем, что из-за нее впоследствии происходит разрушение не только других кровельных элементов, но и страдают также внутренние элементы конструкции дома. Для предотвращения таких ситуаций ендова выполняется с учетом современных технологий, при этом используются либо различные материалы по отдельности, либо их совокупность.

Монтаж эндовы

Особое внимание при монтаже ендовы стоит обратить на стыки с плоскостями кровли – ендова должна полностью прилегать к ним, поэтому при выполнении уплотнения очень важно избегать образования щелей.

Перехлест в составных частях покрытия ендовы должен составлять около 200 мм. Рекомендовано применение герметика для обеспечения гидроизоляции перехлестов. Герметик используется в том случае, если поверхность крыши является плоской.

Ендова будет подвергаться воздействию воды постоянно, и поэтому очень и очень важно, чтобы материал, из которого она изготовлена, выдержал испытание такой нагрузкой в течение многих лет. Кроме этого ендова чаще всего подвержена воздействию природных условий (в том числе и климатических), кроме того, на нее постоянно преломляются лучи солнечного света, поэтому подбор материалов высокого качества будет лучшим решением при установке ендовы.

Как правило, проектировщики и строители останавливают свое внимание на оцинкованной стали, имеющий полимерный слой, хотя можно обойтись и без него. Также при монтаже ендовы стараются установить подкладочные слои, которые страхуют от возможного протекания воды сквозь монтажные стыки.

Помимо этого стоит обратить первейшее внимание на обязательное наличие вентиляционных щелей в ендове. Хорошая вентиляция обеспечивается при размере центральной вентиляционной щели в 50 или 80 мм.

Лучше всего если монтаж ендовы будут выполнять профессионалы, но в случае решения выполнить эту работу самостоятельно, следует полностью выполнять рекомендации по прилагаемой инструкции.

Рекомендую посмотреть

Монтаж ендовы при кровле металлочерепицей

Монтаж ендовы под металлочерепицу

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность срока службы материалов, но и внешний вид готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный строитель. Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

  • Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
  • Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
  • Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы обработать антисептическим средством для дерева.

Потому что после монтажа кровельного покрытия это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

  • При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот меньшее количество скатов на крыше позволяет без трудностей построить конструкцию.
  • При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
  • Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
  • В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

  • Измерительная рулетка
  • Карандаш
  • Шнур обивочный
  • Шпатель небольшой формы
  • Молоток
  • Нож кровельный
  • Фен строительный средней мощности
  • Пистолет клеевой
  • Гвозди
  • Деревянные брусья
  • Инструмент, с помощью которого огибают кромки
  • Материал для гидроизоляции
  • шуруповерт
  • саморезы
  • станок для резки метала
  • линейка
  • заклепки стальные
  • уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

Монтаж ендовы под металлочерепицу. Пошаговая инструкция

монтаж необходимо проводить с использованием саморезов которые выпускаются с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

  • монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
  • Проведение гидроизоляции крыши – можно использовать материал рубероид
  • Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
  • Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
  • Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
  • Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
  • Последующий нахлест должен быть более 10 см. при монтаже ребра необходимо совместить.
  • Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
  • Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

  • Внутренние изгибы имеют хорошую защиту
  • Снижение негативного воздействия окружающей среды
  • Эстетический вид улучшается
  • Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

  • Необходимо качественно клеить ленты, герметизирующие — это предотвратит попадания мусора и воды
  • Обрешетку следует устанавливать, начиная снизу на капельники.
  • Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

  • Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
  • Монтаж ендовы следует проводить вместе с остальными работами, не следует откладывать эту работу на длительный срок
  • В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
  • Материал для ендова должен прочным, прочнее, чем сам настил кровельный
  • Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
  • Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
  • Тип закрытой ендовой имеет более привлекательный вид
  • Основа под конструкцию должна быть прочной
  • Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
  • Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Три желания ендовы для металлочерепицы

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила. Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере.

Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы. Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

  1. Установить её прочно и безопасно.
  2. Дать ей возможность дышать.
  3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам

Стропильная система крыши своими руками, устройство с ендовой — HandMadeHome

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если:

  • прочность конструкции полностью исчерпана и она разрушается;
  • прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны:

  • собственного веса;
  • ветрового давления;
  • веса снега;
  • веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать:

  • СНиПом кровельной конструкции;
  • таблицей расчета сечения стропильной ноги;
  • таблицей сечения стропильной затяжки;
  • климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы:

  • правильный выбор конфигурации стропильной системы;
  • прочность соединений в узлах конструкции;
  • точность инженерных расчетов при проектировании крыши;
  • правильный выбор и качество материалов;
  • качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется:

  • проектируемой формой крыши;
  • размерами перекрываемого пространства;
  • наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:

  • узел опирания стропильных ног;
  • коньковый узел;
  • узел «стропило-подкос-стойка»;
  • узел «балка-стойка подкосы» и т. д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

  1. Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

    Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

  2. Установка фронтальных (крайних) стропил. Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

    В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

  3. Установка промежуточных стропильных ног. Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.
  4. Монтаж кровельного пирога. Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы:

  • открытые;
  • закрытые;
  • переплетенные.

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Видео инструкция позволит разобраться в тонкостях возведения стропильных и кровельных конструкций наиболее популярных типов.

Как покрыть долину крыши архитектурной кровельной черепицей

На пересечении двух скатов крыши образуется долина крыши. Вода собирается в долине и стекает с крыши. Ваш выбор метода установки впадины имеет решающее значение, потому что при неправильной установке впадины могут привести к серьезным утечкам.

По сути, существует три основных способа облицовки ендовы: тканый, плотный и открытый. Для каждого типа установки вам необходимо знать различные методы, которые мы подробно рассмотрим.Решая, как покрыть ендову черепицей, вам нужно будет принять во внимание материалы, климат и желаемый вид крыши. IKO рекомендует укладывать архитектурную черепицу методом открытой впадины для обеспечения наилучших характеристик кровли. Эта рекомендация распространяется на черепицу IKO премиум-класса.

1. Укладка плетеной черепицы с долиной

Чтобы добиться укладки плетеной ендовы, профессионал-кровельщик укладывает черепицу в ендовы и сплетает их вместе. Некоторые домовладельцы предпочитают однотонный вид, который дает плетеная долина. Но, если черепица не уложена в долине должным образом, плетеная долина может не лежать ровно, создавая неровности и ухудшая общий вид крыши.

Метод укладки плетеной черепицы не требует использования кровельного цемента, а вместо этого полагается на узор плетения для защиты от проникновения воды. Итак, если вы устанавливаете плетеную ендову, вы должны плотно вдавить черепицу в ендовину, не прибивая при этом гвоздями ближе шести дюймов от ее центра.Если это не сделать должным образом, под черепицей могут образоваться пустоты.

Это «перемычка» - серьезная проблема для долговечности крыши. Пустое пространство делает черепицу уязвимой для проникновения шагов, града или другого мусора. По этой причине установка черепицы некоторых производителей в плетеной ендове может привести к аннулированию их ограниченной гарантии.

У плетеной черепицы долины есть и другие недостатки, в том числе то, что они медленны в установке, особенно в холодную погоду, и их труднее ремонтировать, чем другие типы. Для того, чтобы покрыть кровельную ендову такой черепицей, профессионал-кровельщик должен установить обе поверхности крыши одновременно, что довольно медленно. Если ремонт необходим, подрядчик должен удалить, а затем заново сплести несколько черепиц, чтобы заменить одну. В то время как плетеные долины могут сэкономить на первоначальных затратах на установку, поскольку для них требуется меньше материалов, в долгосрочной перспективе они могут стоить дороже.

Плетеные впадины подходят для черепицы с тремя выступами, так как их однослойная конструкция позволяет сплетать их вместе и легче накладывать друг на друга.Обдумывая, как покрыть долину архитектурной черепицей, необходимо учитывать ее толщину и пониженную гибкость. Ламинированная черепица более склонна к образованию неровностей в тканых впадинах. Часто они слишком толстые, чтобы их вообще можно было соткать. Таким образом, IKO не рекомендует устанавливать плетеную енду с ламинированной черепицей.

2. Укладка долины черепицы закрытым способом

Закрытые долины, также называемые закрытыми долинами, устанавливаются быстро и имеют более чистый и острый вид, чем тканые впадины. С земли кажется, что черепица встречается чистой линией в центре долины. Один слой черепицы фактически пересекает долину под другим.

Таким образом, во время установки ендовы с замкнутым срезом вы устанавливаете черепицу первой плоскости крыши в ендову. На этом этапе важно использовать только целую (не разрезанную) черепицу. Устанавливая черепицу на вторую плоскость крыши, вы позволяете ей перекрывать долину поверх первой черепицы.Затем черепица на втором слое обрезается, в идеале образуя ровную линию в центре впадины. Меловую линию можно использовать, чтобы направлять вас, когда вы режете черепицу.

В отличие от плетеной долины, в закрытой долине нет впадин. Тем не менее, в закрытых долинах для защиты долины по-прежнему используется галька, что имеет свои недостатки. Черепица в долине может потерять гранулы и, следовательно, свою окраску и защитные свойства быстрее, чем остальная часть крыши. В конечном счете, укладка любой гальки в долине может ограничить нормальный поток воды и мусора, в отличие от металлической облицовки, используемой в открытой долине.

Вариант долины закрытого грунта: Калифорнийская долина

Одним из вариантов закрытой долины является Калифорнийская долина, также называемая долиной Лонг-Айленда и долиной Нью-Джерси. При использовании этого метода последние черепицы на «обрезанной» стороне выемки на самом деле устанавливаются сбоку, поэтому они проходят вверх и вниз по выемке. Это экономит время, необходимое для стрижки черепицы, и является самым быстрым способом укладки черепицы в долине крыши, но не обеспечивает адекватной защиты в большинстве климатических условий.Действительно, в некоторых районах калифорнийские долины запрещены. Всегда обязательно обращайтесь к местным нормам и правилам, чтобы узнать, требуют ли они определенного типа установки в долине.

3. Укладка черепицы в открытой долине

Для защиты открытой долины используется металлический оклад. Этот свет оставлен открытым, поэтому на крыше видны полосы металла, спускающиеся по долине. Некоторым домовладельцам не нравится внешний вид открытых долин, в то время как другие считают, что металл подчеркивает форму крыши, особенно если используется медный или окрашенный оклад.

IKO рекомендует укладывать открытую ендову с помощью архитектурной или ламинированной черепицы. Джефф Тессаро, опытный торговый представитель IKO, объясняет, что у открытых долин есть ключевые преимущества, в том числе долговечность. Тессаро говорит: «При условии, что остальная кровельная черепица была правильно установлена ​​и работает должным образом, мой опыт показывает, что система открытой долины со временем лучше выдерживает».

Металл проливает лед и воду быстрее, чем черепица, что снижает риск образования ледяных завалов и засорения обломками.Кроме того, поскольку весь металлочерепица долины оцинкована, она не теряет своей целостности под проточной водой. Его также не может толкнуть ледяная плотина или ветровой дождь. Кроме того, Национальная ассоциация кровельных подрядчиков объясняет, что крыши с низким уклоном являются хорошими кандидатами для открытых долин, потому что они более склонны к скоплению мусора.

Тессаро также говорит, что открытый метод позволяет производить замену и ремонт быстрее, чем другие методы кровельной черепицы.В качестве еще одного преимущества для кровельщиков иногда используются открытые впадины, чтобы легко перекрыть зазор между поверхностями кровли с совершенно разными уклонами.

Если домовладельцы хотят, чтобы их крыша прослужила долгие годы, открытая долина - это рекомендуемый выбор IKO и хорошая возможность для дополнительных продаж для профессиональных кровельщиков.

Варианты окладов долины для установки в открытой долине

Если вы устанавливаете открытую ендову, вам необходимо выбрать материал для гидроизоляции.В основном прошивка металлическая. Возможности включают:

  • Медь (может быть холоднокатаная или высокопрочная).
  • Алюминий.
  • Сталь (должна быть нержавеющая или оцинкованная).
  • Цинковый сплав.
  • Окрашенная терне (сталь со свинцовым и оловянным покрытием).

Для разных кодов могут потребоваться разные материалы, но IKO рекомендует, как минимум, оцинкованный металл 28-го калибра. Если не металл, материал должен быть устойчивым к коррозии и не оставлять пятен.Кроме того, минимальная ширина желоба должна составлять 24 дюйма (610 мм).

Позаботьтесь о том, чтобы понять требования к толщине гидроизоляции в вашем коде, поскольку в соответствии с профессиональными кровельными материалами по этому поводу часто возникает путаница. Кроме того, идеально подходит для установки ендовы, которая будет соответствовать сроку службы черепицы или прослужит ей дольше, поэтому их можно заменять вместе.

Вы также хотите рассмотреть профиль долины. В то время как одни мигалки прямые, у других в центре имеется W-образный изгиб.Это создает изгиб в центре гидроизоляции, что предотвращает попадание воды с одной стороны гидроизоляции на другую. Это может быть полезно, если вы соединяете две асимметричные по размеру плоскости крыши.

Затем рассмотрим эстетику перепрошивки. Некоторые домовладельцы хотят, чтобы окантовка окраса соответствовала цвету черепицы. Другим нужен эффектный вид с использованием контрастных цветов или же с неизменным медным или стальным лицом. Ваш выбор цвета черепицы и окладов может существенно повлиять на внешний вид дома.

  • Шаг первый: Сначала убедитесь, что вдоль долины установлена ​​защита от льда и воды. Затем, начиная с основания долины, центрируйте свой первый светящийся участок в долине.

  • Шаг второй: Чтобы закрепить планку ендовы крыши, аккуратно прибейте ее гвоздями. Гвозди только по краям, и гвоздей должно хватить только на то, чтобы держать его на месте. Дополнительные гвозди могут увеличить риск протечек.

  • Шаг третий: Двигаясь вверх по долине, установите любой дополнительный кровельный оклад, необходимый для покрытия всей длины.Перекрывайте каждую часть гидроизоляции как минимум на 6 дюймов (150 мм). Сначала нанесите асфальтопластический цемент под область перекрытия, затем поместите и прибейте второй кусок гидроизоляции.

  • Шаг четвертый: Теперь вам нужно разметить меловые линии, которые будут направлять вас при укладке черепицы вдоль долины. Проведите две линии мелом, параллельные впадине и по всей ее длине. В верхней части впадины линии должны находиться на расстоянии 6 дюймов (150 мм) друг от друга. Затем они должны плавно наклоняться наружу на четверть дюйма (3 мм) через каждые 12 дюймов (300 мм), максимум на 8 дюймов (200 мм) друг от друга в основании впадины.По мере того как поток воды движется по долине, она становится шире; Таким образом, открытая окантовка также должна стать шире.

  • Шаг пятый: Начните укладку черепицы на каждую сторону крыши. Когда вы достигнете долины, положите черепицу на долину и обрежьте края до меловой линии. Вы можете использовать прямую кромку для получения прямого среза.

  • Шаг шестой: Прибейте каждую черепицу впадины на расстоянии не менее двух дюймов (50 мм) от меловой линии.Забивание гвоздей всегда является проблемой, но особенно опасно в долине, где скапливается вода. Следите за тем, чтобы гвозди были забиты ровно так, чтобы шляпки были на одном уровне с поверхностью черепицы.

  • Шаг седьмой: Закончите укладку черепицы долины, заделав каждую черепицу в три дюйма (75 мм) асфальтопластового цемента.

После того, как вы уложите всю черепицу в долине, она должна выглядеть однородной, как крыша внизу.

Правильная укладка в ендовы - критически важный компонент любой крыши, обеспечивающий долгосрочную защиту этой уязвимой зоны. IKO рекомендует укладывать многослойную черепицу или архитектурную черепицу методом открытой впадины для обеспечения наилучших характеристик кровли. Чтобы узнать больше о кровле, посетите наш раздел «Кровля 101». Чтобы найти местного кровельщика в вашем районе, посетите нашу страницу поиска подрядчиков.

Деталь скатной крыши - коньковая черепица, шатровая черепица, впадины крыши, края крыши, свинцовые обшивки

Часть 3 из четырех частей «Руководства по конструкции крыши» охватывает детали скатной крыши: коньки крыши и черепицу конька, вальм и черепицу, впадины крыши, края крыши и свинцовые отливы.Чтобы получить от этого максимум пользы, полезно также прочитать части 1 и 2.

Часть 1 - Руководство по конструкции крыш содержит обзор плоских и скатных крыш.
Часть 2 - Строительство скатных крыш охватывает материалы для скатных крыш, базовые конструкции скатных крыш, холодные и теплые скатные крыши и конструкции скатных крыш.
Часть 4 - Конструкция плоской крыши: охватывает материалы для плоских крыш и конструкции плоских крыш для теплых и холодных крыш.

Коньки

Место, где встречаются две стороны крыши, называется коньком. Чтобы обеспечить водонепроницаемость, используется коньковая плитка, чтобы закрыть зазор. Он может быть заложен строительным раствором или может использоваться сухая фиксированная система гребней. На некоторых типах коньковой плитки слой раствора не будет виден снаружи плитки - он будет находиться внутри коньковой плитки. Когда на внешней стороне коньковой плитки нет видимого раствора, это не обязательно само по себе повод для беспокойства - несмотря на то, что вам могут сказать некоторые кровельщики.

Схема коньковой плитки

Стыки между каждой коньковой плиткой также заполняются раствором.

Плитка конька - полукруглая

Доступны различные плитки конька. К ним относятся:

  • Плитка для полукруглого конька
  • Плитка для третьего круглого конька
  • Плитка для скругленного конька
  • Плитка для конька с выступом - они сделаны так, чтобы сцепляться друг с другом с небольшим перекрытием
  • Плитка для декоративного конька
Пример плитки для декоративного конька

Бедра

Вальмовая крыша может использовать коньковую черепицу с заделкой на месте или специальную черепицу, называемую вальмовой черепицей.

Плитка для конька, удерживающая утюг

При использовании плитки для конька часто используется утюг для бедра, чтобы плитка не упала в случае разрушения раствора. Утюг фиксируется на дереве, а затем используется для удержания заделанной плиткой конька у основания конька. Набедренный утюг должен выступать над плиткой.

Плитка для бедра
Плитка для бедра Arris (слева) и плитка для бедра на капоте (справа)

Обычно используются два типа плиток для бедра: плитки для бедра Arris, как показано выше, и плитки для бедра, которые имеют приподнятую область (которая выглядит как закругленный капот автомобиля). или дамский чепчик).

Кровельные долины

Помимо вальмовых и двускатных крыш часто встречаются долины. Это стыки двух участков крыши.

Типы долины крыши

Долины можно построить разными способами, используя:

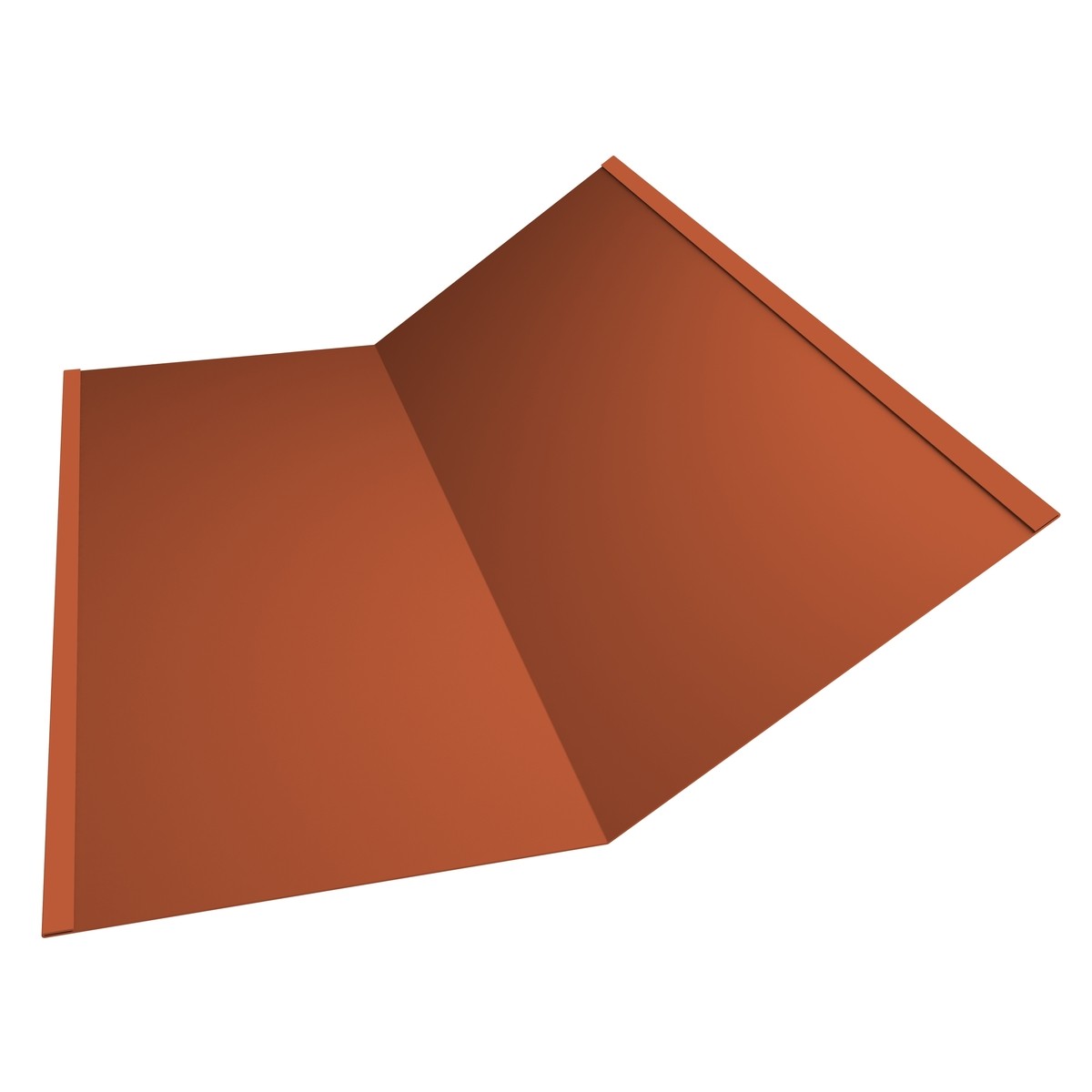

  • Черепица Valley, позволяющая продолжить крышу с закругленными углами (это особая черепица, которая на самом деле является противоположностью шатровой черепицы). Их можно использовать только в том случае, если скаты двух крыш идентичны.

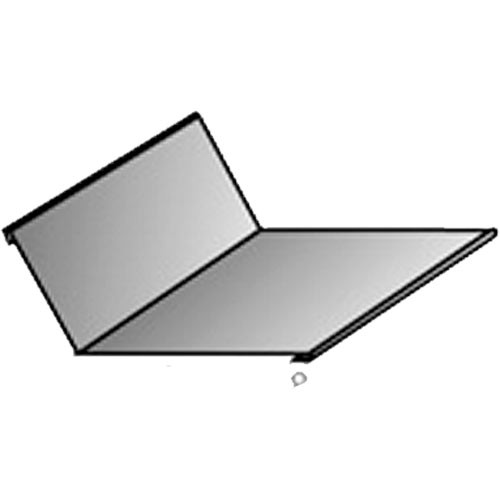

  • Открытая впадина, часто шириной 100 мм или 150 мм, с металлической (обычно свинцовой) или иногда стеклопластиковой облицовкой.Долина представляет собой дренажный канал ниже уровня крыши, который сделан из дерева с ведущей частью для обеспечения гидроизоляции.
  • Закрытая долина с предварительно сформированной полосой из стеклопластика. Как и в примере с свинцовой долиной, вся вода стекает в стеклопластиковую полосу, а затем в желоб.

Все три типа строительства могут быть привлекательными. На фото выше две из этих крыш нуждаются в ремонте. Крыша закрытой ендовы из стеклопластика только что отремонтирована. Привлекательность черепицы долины заключается в том, что каждый уровень плитки может огибать крышу (слои черепицы слева от крыши продолжаются справа).При облицовке свинцом или впадинах из стеклопластика слои плитки с обеих сторон не всегда выровнены. Выровнять обе стороны ендовы не всегда возможно, если уклон двух соединяемых крыш в любом случае разный. Свинцовая долина демонстрирует один из недостатков этого типа долины; плитка не всегда поддерживается и может соскользнуть в долину. В настоящее время предпочтение отдается плитке долины или полосе стеклопластика; не в последнюю очередь потому, что свинец стоит дорого и не прослужит дольше, чем GRP. В отводных впадинах обычно используется вывод с кодом 4, и полосы не должны перекрываться полосой длиной не более 2 м с перекрытием (1.5м будет видно). Это связано с тем, что свинец расширяется и сжимается при изменении температуры, и более длинная полоса треснет.

Края крыши

Край скатной крыши, когда он встречается с торцом фронтона, называется кромкой. Плитка здесь обычно закрепляется каким-либо образом, чтобы ветер и дождь не попадали под плитку. Часто торцевая плитка каждого ряда кладется на место, как показано ниже. Варианты сухой фиксации кромок также доступны от ряда производителей.

Кромка кровли с засыпкой Сухая кромка и коньковая система на крыше

Свинцовый оклад

Свинец по-прежнему используется в качестве кровельного материала как часть уплотнения между кирпичной кладкой и крышей.

Свинцовый фартук круглого дымохода Деталь свинцового оклада круглого дымохода

Свинцовый оклад проходит под плиткой, а затем углубляется в стыки раствора кирпичной кладки. Затем он фиксируется на месте с помощью строительного раствора (не показан на рисунке). Обшивка дымохода на вальмовой кровле состоит из четырех элементов:

  • Передний фартук - стык между дном дымохода и желобом, изготовлен из 4 выводов.
  • Воздуховоды - используются на стороне дымохода.Это небольшие прямоугольники из свинца, которые скрыты на изображении выше. Они сидят под потолком свинцовой ступени и плиткой, ближайшей к дымоходу. Используется грифель с кодом 3, так как более толстый грифель поднимет плитку слишком высоко.
  • Ступенчатая планка в выводе с кодом 4 закрывает патрубки и кирпичную сторону дымохода.
  • Задний желоб в выводе с кодом 4. Воду, попадающую за дымоход, нужно слить в стороны. Правильная установка заднего желоба - ключевая часть гидроизоляции дымохода, в противном случае вода может просто оставаться там.

На дымоходе, расположенном на коньке, нет заднего желоба, только два передних фартука.

Что дальше

Чтобы прочитать о конструкции плоских крыш, перейдите в Часть 4 - Строительство плоских крыш: здесь рассматриваются материалы для плоских крыш и конструкции плоских крыш для теплых и холодных крыш. В противном случае мы надеемся, что это руководство по конструкции крыши познакомило вас с некоторыми основами работы с крышами. Это должно дать вам некоторые знания при обсуждении ремонта и замены кровли с подрядчиком по кровельным работам.Чтобы пойти дальше, вы можете больше узнать о различных типах крыш, а также о типичных проектах по ремонту и замене всей или части вашей крыши. Вы также можете посмотреть общие проблемы кровли и их решения в разделе «Проблемы с скатной крышей и ремонт крыши».

См. Также:
Часть 1 - Руководство по конструкции крыши:
Часть 2 - Конструкция скатной крыши

Ремонт долины крыши

Выберите тип проекта

Заполните это поле

В чем суть этого проекта?

Заполните это поле

Какая кровля вам нужна?

Заполните это поле

Сколько историй в вашем доме?

Заполните это поле

Вам известно о протечках или повреждениях крыши?

Заполните это поле

Что лучше всего описывает этот оконный проект?

Заполните это поле

Сколько винд задействовано?

Заполните это поле

Какой вид ремонтных работ требуется?

Заполните это поле

Из какого материала изготовлены оконные рамы?

Заполните это поле

Что это за дверной проект?

Заполните это поле

Что лучше всего описывает этот дверной проект?

Заполните это поле

Сколько дверей входит в этот проект?

Заполните это поле

Что это за место?

Заполните это поле

Это срочно?

Заполните это поле

Покрывается ли этот запрос страховым возмещением?

Заполните это поле

Выберите статус вашего проекта

Заполните это поле

Выберите статус вашего проекта

Заполните это поле

Выберите статус вашего проекта

Заполните это поле

Когда вам нужна помощь?

Эта информация помогает подрядчикам планировать свои проекты.

Заполните это поле

В каком регионе вы живете?

Найти местных профессионалов

Заполните это поле

Найдите компании в вашем регионе, которые соответствуют вашему запросу

Минутку...

Ищем профессионалов в вашем регионе

Анализ предложений в вашем регионе

27 найденных предложений, до 22% дешевле, чем в среднем.

5 подрядчиков в вашем регионе!

Заполните ваш запрос, чтобы получить бесплатные местные котировки

Ваша конфиденциальность важна для нас

Нажимая выше, вы соглашаетесь с Политикой конфиденциальности и разрешаете HomeAdvancement, его партнеры («другие стороны») - включая, помимо прочего, HomeAdvisor - для звонков или отправки предварительно записанных или текстовых сообщений на номер телефона или мобильного телефона, который вы ввели с помощью автоматизированной телефонной технологии, даже если ваш номер телефона или мобильного телефона в настоящее время указан в любом государственном, федеральном или корпоративном списке "Не звонить", и вы не обязаны давать свое согласие в качестве условия любой покупки.
Хорошо! Вернуться

  • Безопасное шифрование SSL
  • Персональные данные будут удалены после завершения проекта
  • Персональные данные будут предоставлены только избранным подрядчикам

Отправить запрос сейчас

Sehr кишка (Ø 4,6 / 5)

16.144 Bewertungen

Fachkenntnisse, Kundenfreundlichkeit, Interessenberücksichtigung, Beratung alles super, alles top.

Nutzer aus Hamburg

60 Minuten seit letzter Anfrage

0 Anfragen heute

816. 863 Anfragen insgesamt

Ремонт / замена долины крыши - затраты на рабочую силу и материалы

Что влечет за собой работа

Долина крыши - это часть крыши, где встречаются две наклонные крыши, где дождевая вода должна направляться вниз в желоб.Эти долины на крышах должны иметь дело с большим количеством воды во время сильных дождей и подвержены протеканию. Кровельные впадины обычно делают из свинца, бетонной черепицы или стекловолокна. Метод ремонта, очевидно, будет зависеть от материалов, использованных при строительстве, но может включать мелкий ремонт или полную замену.

После того, как будет установлено, что ендовы повреждены, первым делом необходимо удалить черепицу / черепицу вдоль ендовы, что позволит вам удалить высыпание ендовы. Позаботьтесь о том, чтобы поднять ровно столько плиток, сколько вам нужно, чтобы новый оклад на крыше. Затем осторожно установите новый оклад на соединение между крышами и закрепите на месте с помощью механических креплений или бетона в зависимости от типа ендовы. Если вы используете цемент или водостойкий клей, дайте окладу полностью высохнуть, прежде чем приступать к замене / установке черепицы, выбрасывая поврежденную черепицу и устанавливая новую.

При проведении любых работ на крыше необходимо провести полную проверку черепицы, гидроизоляции, дымоходов, облицовки / перекрытия и водостоков.Работы часто являются самой дорогой частью сметы любого ремонта, связанного с кровлей, поэтому имеет смысл провести любой ремонт крыши одновременно. Кроме того, вполне возможно, что черепица будет потревожена / сломана во время ремонта ендовы крыши, поэтому запасная черепица должна быть под рукой до начала работ.

В большинстве случаев оптимальным вариантом является полная замена ендовы и цемента. Однако иногда сама впадина крыши находится в хорошем состоянии, но цемент в плохом состоянии и крошится, поэтому в некоторых случаях можно просто повторно уложить черепицу на новый цемент, оставив существующую впадину на месте.Но если основа ендовы - бетонная черепица, то ее почти наверняка потребуется заменить, так как бетонную черепицу отремонтировать практически невозможно, и она подвержена протечкам.

Полная замена ендовы включает удаление всей плитки, всего цемента, а также войлока (который обычно все равно гниет). Если у вас плохая протечка воды из неисправной впадины крыши, где вода окрашивает потолок нижнего этажа, вам необходимо заменить впадину крыши до того, как конструкции здания будут нанесены серьезные повреждения.Свинцовые впадины можно отремонтировать, что удобно, поскольку их очень сложно утилизировать, поскольку они токсичны.

При любой работе со снятием черепицы вы обнаружите, что некоторые из них повреждены, или вы действительно сломаете их в процессе или снятии / установке - так что всегда имейте запасную черепицу под рукой. Хотя большинство плиток не дороги, это не является большой проблемой с точки зрения стоимости. Если существующий фартук долины является свинцовым и его нужно удалить, то не просто убирайте его! Свинец токсичен и требует правильной утилизации, но вы можете обнаружить, что ваш местный торговец металлоломом фактически заплатит вам за любую миграцию свинца, которая не соответствует требованиям!

Готовы получить расценки от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки от местных и надежных сделок.Это БЕСПЛАТНО . Никаких обязательств.

Запросить цену

Замена / ремонт долины крыши Стоимость

Для замены только цемента и повторного использования существующей облицовки долины вам нужно от 300 до 375 фунтов стерлингов, а для полной замены прибавьте около 100-150 фунтов стерлингов. Это предполагает типичную замену дешевой легкодоступной черепицы и легкий доступ как к дому, так и к самой долине крыши.

Большинство кровельщиков работают парами и обычно берут около 250 фунтов стерлингов в день между собой. С точки зрения временных рамок, вы ожидаете около 4-6 часов на ремонт ендовы крыши или около 6-8 часов на полную замену.

Вот несколько средних затрат на найма человека для ремонта / замены впадины крыши:

Кол-во долин Ремонт / Замена Ср.Стоимость Продолжительность
1 Ремонт £ 350 1/2 в день
1 Заменить £ 450 1 день
2 Ремонт £ 450 1 день
2 Заменить £ 750 2 дня

Распределение затрат

Индивидуальные расходы по найму кровельщика для замены односкатной ендовы - Общая стоимость: 450 фунтов стерлингов

Часто задаваемые вопросы

Если предположить, что типичный размер долины крыши до 3 метров в длину, стандартная черепица и отсутствие проблем с доступом, то замена цемента и просто повторное засыпание существующей долины на место обычно занимает около полдня, но если вам нужно полная долина заменена, тогда на выполнение работы потребуется полный день.

Крыша над головой - одна из важнейших структур вашего дома, защищающая вас и ваши вещи от непогоды.Когда вы рассматриваете возможность проведения каких-либо кровельных работ, использование подрядчика-члена NFRC (Национальной федерации кровельных подрядчиков) для выполнения работ является хорошим началом и даст вам некоторое душевное спокойствие.

Национальная федерация кровельных подрядчиков является крупнейшей кровельной торговой ассоциацией в Великобритании, и все ее члены проходят строгую проверку, чтобы гарантировать удовлетворительный торговый отчет, высокое качество навыков и техническую компетентность, удовлетворительное страховое покрытие, полное соблюдение и знание действующего законодательства в области здравоохранения и безопасности и полное соблюдение одобренной правительством схемы TrustMark, чтобы помочь населению найти уважаемых торговцев для выполнения работ в их доме. Но всегда соберите как минимум три цитаты и внимательно следите за данными рекомендациями - не выбирайте просто лучшую цену, когда дело доходит до кровли, качество работ не менее важно.

Работать на крышах не рекомендуется, если у вас нет необходимой квалификации, опыта и оборудования.Работа на старых крышах опасна не только для тех, кто выполняет эту работу, серьезное повреждение самой крыши - реальная возможность, которая сделает работу своими руками намного дороже, чем найм компетентного подрядчика по кровле! Кровля - тяжелая работа, и погода в Великобритании делает ее не только опасной, но и довольно неудобной! Вам также необходимо иметь достаточную физическую форму, чтобы работать на высоте, часто перенося тяжелые инструменты и материалы. Кровля определенно не для всех, но если вам удобно и комфортно работать на высоте, у вас есть необходимые инструменты и защитное снаряжение, вы можете работать на своей собственной крыше, если вы настроены!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
