Стропильная система полувальмовой крыши: схемы, инструкции, советы

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре. Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию.

Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен.

К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

• Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
• Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

Устройство коньковой части каркаса

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:

• Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью фронтонных стенок.
• Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
• Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
• Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

• Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
• Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
• Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
• На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
• С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
• Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
• Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
• На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

Изготовление и монтаж вальмовых ног

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:

• Измерить малкой — строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
• Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
• Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
• Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
• Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
• Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
• После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

• Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
• Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
• Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

стропильная система, чертежи, как сделать своими руками, фото

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

• Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;

• Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.


В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

• Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
• Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
• Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
• Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70^о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20^о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

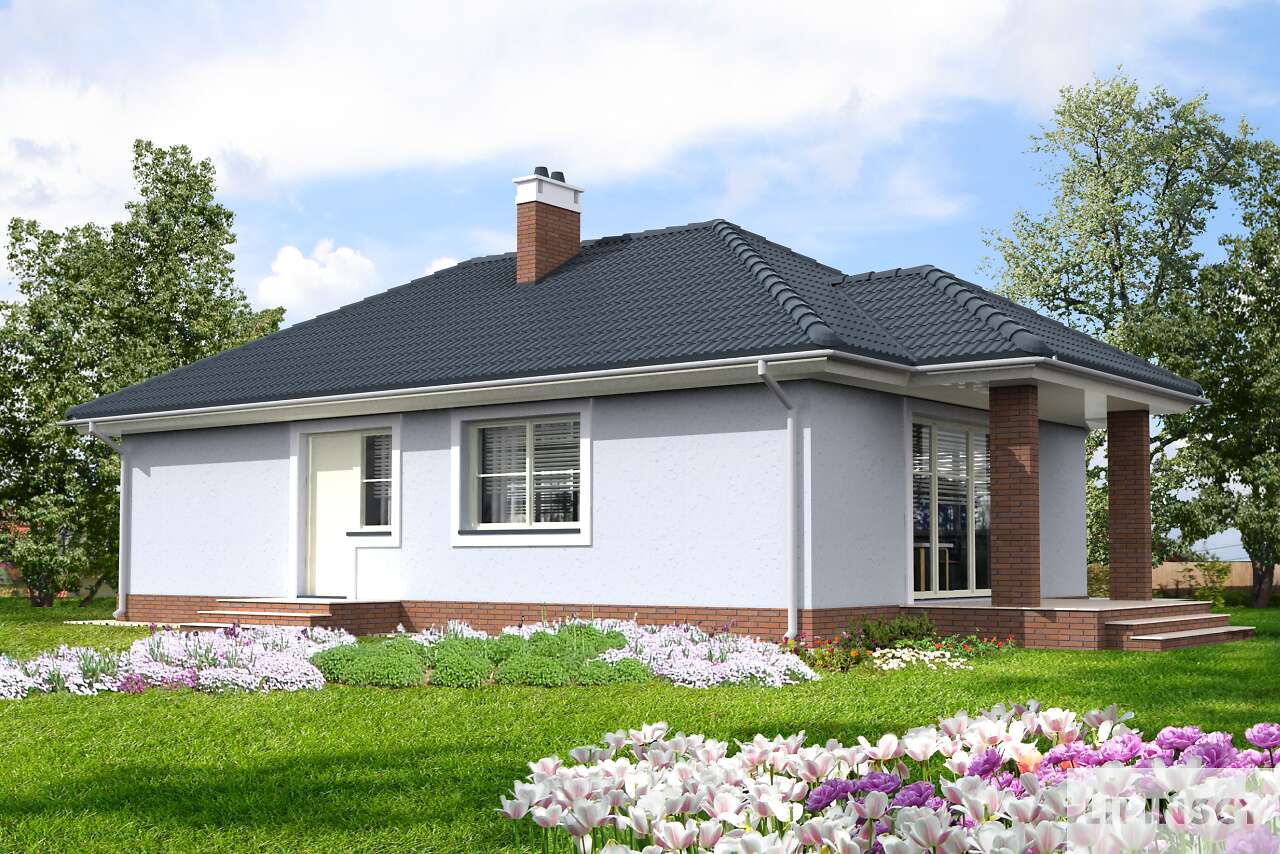

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
• Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5°, от размера угла напрямую будет зависеть шаг обрешетки.
• Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1. 118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

4. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
5. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Варианты четырехскатной крыши — Дизайн мастер Fixmaster74.ru

Устройство стропильной системы для четырехскатной крыши

Проблема выбора наиболее удачного устройства каркаса крыши всегда сопровождается двумя противоречивыми желаниями. Неважно, какого рода здание планируется к постройке, любой застройщик предпочел бы получить максимально симпатичную, прочную и долговечную конструкцию, при относительно небольших затратах на ее строительство. Наиболее полно приведенным требованиям отвечает четырехскатная крыша стропильная система, которая на сегодня является одним из оптимальных проектных решений для жилого фонда.

Преимущества и недостатки использования четырехскатных крыш

Даже поверхностный взгляд на четырехскатную систему крыши подсказывает, что такая стропильная система каркаса из двух пар симметричных скатов будет выглядеть намного изящнее и симпатичнее, чем упрощенный дизайн двухскатной конструкции.

Понятно, что большинство будущих заказчиков предпочитают построить стропильную систему для дома не только из-за более интересного дизайна, хотя фактор внешнего вида постройки тоже немаловажен. В первую очередь подобное решение конструкции выбирается из-за ощутимых преимуществ четырехскатной системы:

• Использование вместо фронтонов крыши двух дополнительных противолежащих скатов снижает ветровую нагрузку на всю конструкцию стропильной системы;
• Установка двух дополнительных наклонных поверхностей дает возможность удалять и сбрасывать с кровельного пирога любое количество дождевой воды, снега и льда, наиболее опасного вида влаги – водного конденсата;
• Использование крыши четырехскатной системы позволяет снизить потери тепла за счет уменьшения общей площади кровельных и фронтонных поверхностей.

Крышу в четыре ската можно смело считать более удачным решением в сравнении с двух и односкатными конструкциями, несмотря на повышенные требования к стропильной системе, качеству изготовления отдельных элементов и точности сборочных работ.

Четырехскатная стропильная система представляет собой сбалансированную конструкцию, в которой нагрузки, приходящиеся на каркас крыши от кровельного пирога, снега и ветра, взаимно компенсируются, как в карточном домике. Если попытаться собрать каркас без тщательной проектной подготовки, вместо максимальной прочности и устойчивости можно получить аварийный объект.

Недостатков у четырехскатной стропильной системы тоже хватает. Чаще всего проблемы возникают из-за необходимости предпринимать дополнительные меры по защите стыков на линии сопряжения скатов. Кроме того, потребуется на 30% больше кровельного материала, утеплителя и дорогостоящего длинномерного бруса.

Варианты четырехскатной схемы крыши

Кроме классического варианта, в котором используются две треугольные и две трапециевидные плоскости, крыша в четыре ската может строиться по одной из разновидностей каркаса:

• Ломаная датская схема. Треугольные верхушки боковых фронтонов крыши, примыкающих к коньку, совмещаются в одной конструкции с трапециевидным скатом. Получается симпатичная конструкция с крутыми основными скатами и пологими боковыми поверхностями;

• Четырехскатная голландская система, ее можно назвать антиподом датской схеме. В данном случае фронтоны крыши в верхней части прикрываются от дождя и снега небольшими треугольными скатами;
• Наиболее простой шатровый вариант крыши, в которой все четыре ската выполняются одного размера. Получается равносторонняя пирамида. Идеально подходит для зданий с квадратными пропорциями стен.

Все модификации четырехскатной или вальмовой схемы рассчитаны на специфические климатические условия эксплуатации крыши. Например, датские кровли хорошо противостоят ветру и большому количеству снега, тогда как «голландки» рассчитаны на то, чтобы противостоять сильным дождям и снегопадам в условиях городской застройки. Шатровые схемы с небольшими углами наклона ската используют для построек на открытой ветреной местности. Классический вариант можно использовать для любых условий, но в этом случае потребуется тщательно выверить положение здания относительно розы ветров.

Строительство стропильного каркаса четырехскатной крыши

Проще всего разобраться в устройстве стропильной системы четырехскатной крыши по чертежам. В обычной двухскатной конструкции вес стропильных балок частично передавался на коньковый прогон и на брусовую обвязку стен или мауэрлат.

Сбалансировать два ската крыши относительно несложно обычной подгонкой стропил и установкой подкосов.

В четырехскатной стропильной системе все намного сложнее, поэтому, помимо рядовых стропил, в каркасе крыши приходится использовать значительно большее количество силовых элементов:

• Накосные или диагональные стропила. С их помощью формируются боковые скаты крыши, уравновешивается стропильная система в направлении вдоль главной оси крыши;
• Центральные стропильные балки. Нередко прочности и устойчивости диагональных стропил становится недостаточно, особенно на больших по размерам крышах, поэтому приходится использовать центральные стропила, устанавливаемые на одной оси с коньковым прогоном;
• Нарожники представляют собой короткие стропила, формирующие боковые скаты крыши. Длину каждого нарожника рассчитывают и вырезают по месту установки стропило на каркас.

Кроме стропильных элементов, при постройке четырехскатной крыши обязательно используют шпренгеля, подкосы и распорки. С их помощью выполняется усиление и перераспределение нагрузки в силовых элементах крыши.

Разумеется, можно построить стропильную систему и безо всякого проектирования и расчета. Например, можно использовать брус и доску увеличенного сечения, и вместо рекомендуемого коэффициента прочности в 1,4 единицы получить двух или трехкратный запас по несущей способности. Но стоит понимать, что в таком случае вес стропильной системы и стоимость постройки четырехскатной крыши вырастет в 3 и 8 раз соответственно.

Методика расчета длин стропил четырехскатной системы

Для простейших построек, например, беседки, сарая или небольшого садового домика, можно использовать упрощенный вариант расчета длин стропильных балок. Для этого потребуется составить чертежи стропильной системы четырехскатной крыши. Для упрощения расчета выбираем классический вариант с двумя боковыми треугольными вальмами и трапециевидными основными скатами.

Основой для расчета стропильной конструкции крыши является система прямоугольных треугольников. Каждое стропило представляет собой гипотенузу прямоугольного треугольника. Меньший катет равен высоте стоек конька, а больший совпадает с проекцией стропило на плоскость потолочного перекрытия, которую еще называют заложением. Линия проекции пересекается с осевой или проекцией коньковой балки под углом в 45 о , что значительно упрощает расчет.

Первоначально потребуется выбрать угол наклона скатов, обычно это 20-35 о , в зависимости от конструкции четырехскатной крыши и вида кровельного покрытия. Для расчетов можно использовать теорему Пифагора для прямоугольного треугольника или стандартные таблицы с готовыми коэффициентами пересчета длин стропил для заданных углов. В таких таблицах значение угла указывается в виде десятичной дроби, например, 3:12. Это означает, что при данном угле и длине заложения в 12 м высота стойки составит 3 м. Здесь же приводится коэффициент пересчета для диагонального стропила, достаточно умножить длину заложения на величину соответствующей табличной поправки.

На первом этапе определим координаты установки вертикальных стоек конька и его длину. Для этого измеряем расстояние от угла до точки пересечения осевой линии и мауэрлата, далее откладываем полученный отрезок от угла вдоль оси конька и проводим линию параллельно стене. Точка пересечения оси и проведенной линии даст место установки одной из коньковых стоек. Аналогичную процедуру потребуется выполнить еще раз на противоположной стене, в результате получим точку установки второй стойки и длину коньковой балки.

На втором этапе, используя строительный отвес, нужно будет измерить линейкой заложение диагональной стропило, зная угол наклона ската, можно рассчитать длину накосной стропильной балки. Аналогичным образом вычисляется длина рядовых и центральных стропил.

Чуть сложнее выполняется расчет нарожников. Сначала диагональную стропильную балку размечают шагом установки нарожников, как правило, это 70-90 см. Каждый нарожник можно рассматривать, как катет треугольника. Зная величину катета и высоту точки примыкания нарожника к диагональной балке, можно легко рассчитать размер нарожного стропила.

Если в конструкции четырехскатной крыши для усиления диагоналей используются шпренгеля, то их величину можно вычислить еще проще. Чаще всего их устанавливают на расстоянии от угла в 1/3 от длины заложения.

Особенности сборки каркаса четырехскатной крыши

Процесс сборки стропильной системы четырехскатной крыши всегда начинается с установки центрального элемента каркаса – конькового прогона и вертикальных стоек. Коньковая скамейка может собираться из бруса, сечением 70х100 мм, но чаще всего стойки изготавливают из спаренной доски 50 мм. Чтобы увеличить жесткость всей системы коньковой балки и стоек, на угловые стыки набивают металлические пластины, а саму раму усиливают внутренней распоркой.

Обычно сборку стропильных балок выполняют на гвоздях, а места усиления стальными накладками фиксируют болтовыми соединениями. Прежде чем ставить стропильные балки, обычно изготавливается запильный шаблон в виде прямоугольного треугольника из листа фанеры. Острый угол должен соответствовать углу наклона скатов. С помощью шаблона вырезают на стропилах привалочные площадки для опор на мауэрлат и конек.

Процесс установки стропил начинается с монтажа центральных стропильных балок, которые обеспечат необходимую жесткость коньковой рамы в осевом направлении. Иногда обходятся без них, в этом случае сразу переходят к монтажу крайних пар рядовых стропил, но брус только прихватывают гвоздями, без окончательной фиксации к коньку.

После усиления коньковой рамы устанавливают угловые диагональные стропила. Обычно длину бруса или балки вырезают с запасом, так как верхний край нужно будет запиливать под двойным углом, сначала под углом наклона ската, после косую кромку скашивают под углом в 45 о . На последнем этапе ставят шпренгеля, подкосы, набивают нарожники и рядовые стропила.

Заключение

Наиболее сложным этапом сборки стропильной системы четырехскатной крыши считается стыковка двух диагональных балок с коньком. От того, насколько точно выполнена врезка диагоналей, зависит прочность и устойчивость всей четырехскатной крыши, поэтому большую часть времени приходится тратить на подгонку и подрезку размеров стропил. Остальная часть сборочных операций практически не отличается от постройки двухскатной стропильной системы.

Конструкция четырехскатной крыши и монтаж своими руками

В нашей стране можно встретить постройки самого разного типа. Это относится и к видам кровли домов. Четырехскатная крыша, как самый распространенный вид верхней части строений, пользуется заслуженным авторитетом по своей относительной простоте конструкции. Ее возведение не требует архитектурных познаний. Поэтому строительство такой конструкции своими силами не отнимет много времени, сил и даже не потребует серьёзных денежных затрат.

Проектирование сложной конструкции

Перед началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Шатровая, вальмовая и датская

Не удивительно, что именно эти покрытия для домов заняли почетное место лидера в нашей стране. Они не только гармонично смотрятся, но и имеют долгий срок эксплуатации. А ремонтные работы на них можно проводить как своими силами, так и пользуясь услугами квалифицированных специалистов и профессиональных строительных компаний.

Основные виды такого типа конструкций:

1. Шатровая.
2. Вальмовая.
3. Полувальмовая (голландская или датская).

Особенностью шатровой крыши является один верхний угол над центром строения. Он образован путем схождения в него наклонных поверхностей крыши.

Для вальмовых крыш присущи две формы наклонных поверхностей:

Треугольная поверхность называется «вальмой». При этом соединяющиеся между собой трапециевидные поверхности сверху образуют горизонтальный стык в виде линии, называемой «коньком». Если вальма имеет ломаную поверхность, например, под вертикальное остекление (датский вариант), или трапециевидные стороны крыши имеют скосы (голландский вариант), то такие виды кровли именуются полувальмовыми.

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

• просторная строительная площадка с местом отдыха;
• зона для подъема стройматериалов в места строительства купола;
• ручные грузоподъемные механизмы;
• отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

Четырехскатная крыша

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;

2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Содержание

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Вальмовая четырехскатная крыша своими руками: стропильная система + видео

Ушло время однообразных, созданных по одному и тому же шаблону зданий как в промышленном, так и гражданском строительстве. Более того, богатство фантазии среди частных застройщиков порой рождает невиданной конфигурации архитектурные решения, в том числе это относится и к кровельным конструкциям. Однако, справедливости ради стоит сказать, что над многообразием новых идей до сих пор главенствуют классические проверенные временем крышные решения. Так, четырехскатная крыша своими руками возводится чаще всего, причем самой надежной в плане устойчивости к ветровым нагрузкам считается ее вальмовая разновидность.

Оглавление:

1. Отличительная особенность вальмовой крыши
2. Датская вальмовая крыша
3. Вальмовая крыша: стропильная система
4. Выбор сечения стропильных элементов
5. Ошибки при строительстве вальмовой крыши
6. Монтаж стропильной конструкции в общих чертах

Отличительная особенность вальмовой крыши

Конструкция крыши имеет своеобразную геометрическую конфигурацию, состоящую из двух элементов:

• обычные скаты (две плоскости), встречающиеся на любых других крышах;
• вальмы – указанные в предыдущем пункте скаты размещаются так, что не закрывают дом по всей длине, а оставшееся пространство заполняется двумя боковыми элементами специальной формы.

Другими словами, вальмовая крыша имеет четыре ската разного вида и четыре ребра – диагональные стропила. Также, известна полувальмовая крыша – разновидность вальмовой конструкции, имеющая более короткие скаты, не достигающие карниза.

Датская вальмовая крыша

Речь идет об уже упомянутой полувальмовой крыше. Она очень распространена в европейских странах и гиперпопулярна в Дании, отсюда и ее название.

Существует такая конструкция в двух разновидностях:

• 1-я имеет небольших размеров торцевые фронтоны, основания которых являются местом примыкания трапециевидных вальм. Подобные фронтоны служат местом устройства слуховых окон, являющихся источником естественного освещения для нежилого чердачного помещения. Хотя полувальмовая система подразумевает устройство и мансарды.
• 2-я характеризуется скатами разной длины – у вальм меньше, чем у основных скатов. При таком решении вальмы классической треугольной формы, а в подкрышном пространстве всегда устраивается мансарда, основные скаты при этом формируют ее боковые стены. Также имеется обычный потолок прямоугольной формы, высота которого равна уровню окончания вальм.

Вальмовая крыша: стропильная система

Конструкционные составляющие стропильного каркаса:

• угловые;
• короткие;
• центральные промежуточные;
• промежуточные;
• коньковый брус;

Совет! Если есть необходимости в усилении накосных стропил, то целесообразно использовать еще один конструктивный элемент – шпренгель. А для того чтобы быть уверенным в высоких прочностных параметрах строительной системы, для ее устройства нужно использовать хвойную древесину, влажностью не менее 20 %.

Чертежи и расчеты

Расскажет, как будет выглядеть вальмовая крыша схема – без прорисовки такой конструкции, как и любой другой кровли, обойтись не удастся. Чтобы выполнить чертеж потребуется разметочная линейка и элементарные математические знания. При составлении чертежа необходимо будет отметить высоту конька, площадь крышных скатов, длину стропил.

Важно! При расчетах учитываются нормативы СНиП 2.01.07-85 «Нагрузки и воздействия», а также ТКП 45-5.05-146-2009.

В принципе в сети интернет можно найти в бесплатном доступе специальные он-лайн калькуляторы для расчета всех параметров вальмовой крыши. Мы же предлагаем, в качестве примера, несколько основных формул, по которым расчет вальмовой крыши выполняется вручную:

Высота конька

h=btanα/2

h  – высота стропильной конструкции от горизонтального перекрытия здания до верха фермы;

b – междустропильное расстояние с лицевой вальмовой стороны;

α  – угол наклона ската.

Площадь скатов

S = 4*(eb/2) + 2 *(a-b)*e = 2*e*(b+a-b) =2*e*a

где:

S – площадь всех скатов;

е – длина промежуточных стропил;

b – междустропильное расстояние с лицевой вальмовой стороны;

a – междустропильное расстояние по всей длине здания.

Длина промежуточных стропил

е = b/2*cos α

е – длина промежуточных стропил;

b – междустропильное расстояние с лицевой вальмовой стороны;

α  – угол наклона ската.

Чем выше четырехскатная крыша стропильная система, соответственно требует большего расхода пиломатериалов, поскольку увеличивается площадь обрешетки, стропил, мауэрлата, пр.

При расчетах специалисты пользуются данными специальных справочников, облегчающих вычисления. В том числе и приведенной ниже Таблицей 1, где отражены коэффициенты соотношения уклона крыши к длине угловых и промежуточных стропил.

Таблица 1 Данные для расчета длины строп

Уклон крышного ската	Коэф. для промеж. стропила	Коэф. для углов. стропила
0.133	1.031	1.016
0.175	1.054	1.027
0.216	1.083	1.043
0.258	1.118	1.061
0.300	1.158	1.082
0.341	1.202	1.106
0.383	1.25	1.131
0.425	1.302	1.161
0.466	1.357	1.192
0.508	1.414	1.225

Использовать данные из таблицы очень просто. Необходимо обычной мерной линейкой замерить заложение промежуточного стропила. Далее в таблице находится соответствующий уклону крыши коэффициент. Эту цифру умножаем на длину и получаем длину нужного стропила.

Важно! Изготовление мерной рейки является обязательным. Правильным будет на нее нанесение всех используемых при разметке величин – мм, см. Таким образом можно избежать неточностей при многократных замерах и исключить ошибки до миллиметра. Практика показывает, что использование рулетки неизбежно дает большую погрешность. А она может стать причиной несостыковки элементов стропильной системы, что приведет к временным и физическим затратам для устранения проблемы.

Выбор сечения стропильных элементов

На чертеже стропильной конструкции отражаются не только шаг стропил, их длина, угол наклона ската, но и сечение используемых материалов. От правильности выбора этого параметра зависит надежность будущей крыши, ее способность выдерживать снеговые и ветровые нагрузки. Чтобы облегчить задачу определения величины сечения предлагаем две таблицы-подсказки: одна с расчетными данными для бруса, вторая – для бревна.

Таблица 2 Подбор величины сечения строп из бруса

Дл. строп. ноги, м		Раст-е между стропами, см	бруски
	110	140	175	213
до 3	8х10	8х10	9х10	9х16
до 3 ,6	8х13	8х16	8х18	9х18
до 4,3	8х16	8х18	9х18	10х20
до 5	8х18	8х20	10х20	*
до 5,8	8х20	10х20	*	*
до 6,3	10х20	12х22	*	*

Важно! И брусы и бревна, перед использование должны обрабатываться антисептирующими растворами. Это задаст дополнительный эксплуатационный ресурс крыше в целом.

Таблица 3 Подбор величины сечения строп из бревна

Дл. строп. ноги, м		Раст-е между стропами, см	бревно
	110	140	175	213
до 3	10	13	15	16
до 3 ,6	13	16	18	18
до 4,3	16	18	18	18
до 5	18	20	20	*
до 5,8	20	22	*	*
до 6,3	20	24	*	*

Профессиональные кровельщики рекомендуют при монтаже системы использовать бруски, доски, бревна одинакового сечения, только так полученная конструкция будет обладать максимально высокими прочностными параметрами. А, еще система стропил будут сформирована таким образом, что верхние детали будут немного возвышаться над угловыми деталями. В результате между стропильной фермой и внешним кровельным пирогом образуется пространство, которое обеспечит нормальную циркуляцию воздуха в чердачном помещении.

Монтаж стропильной конструкции в общих чертах

• Устанавливаются вертикальные опоры, функция которых заключается в поддержке конькового бруса (прогона).
• Для закрепления коньковых стоек к центральной балке используется система откосов. Эти конструкционные детали, также, как и диагональные стропила, несут ключевую нагрузку всей системы и от правильности их монтажа зависит надежность и геометрическая рациональность всей вальмовой крыши.
• Выполняется установка диагональных стропил, в качестве материала которых может быть использована обрезная доска сечением 50 х 150 мм. Диагональные элементы должны быть одинаковой длины, поскольку с их помощью регулируется кровельный свес.
• Свесы формируются длиной 50-60 см – это усредненный стандарт. В местностях, где на крыши будут оказываться постоянные ветровые нагрузки, допускается устройство 1-метровых свесов.

Принцип устройства вальмовой стропильной системы подразумевает первоочередной монтаж накосных стропил, далее наступает черед рядовых элементов, устанавливаемых с определенным шагом. Его величина зависит от ширины теплоизоляционных плит, которые также являются частью кровельного пирога. Обычно шаг рядовых стропил равен 60 см. К коньковому брусу и мауэрлату эти детали системы крепятся способом врубки, а для более надежного монтажа дополнительно фиксируются с применением верхних стяжек и ригелей.

Ошибки при строительстве вальмовой крыши

• Четырехскатная крыша выполняется с использованием пиломатериалов сечения меньшего, чем 50×150 мм.
• Малые элементы стропильной фермы крепятся к коньковой доске, тогда, как монтаж должен выполняться к угловым деталям системы. При этом обязательным условием является совпадение уклонов промежуточных деталей и малых элементов системы.
• Использование для формирования конька и стропил пиломатериалов из древесины различных пород.
• Используемые центральные промежуточные стропила упираются только в коньковую доску, тогда как дополнительным упор должен быть сделан и в расположенную выше обвязку.

Для закрепления информации, представленной в настоящей статье, предлагаем тематическое видео:

Расчет полувальмовой крыши — Кровля и крыша



Расчет стропильной системы вальмовой крыши: как все сделать правильно и избежать ошибок

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком. Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Что собой представляет вальмовая крыша?

Итак, так что же собой представляет стропильная система вальмовой крыши? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

• Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
• Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
• Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
• Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
• Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
• Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
• Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

1. Угол наклона крыши, с каждой стороны вальмовых скатов.
2. Угол наклона крыши с боковых сторон.
3. Точную площадь всей поверхности крыши
4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
5. Длину диагональных стропил.
6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный калькулятор для расчетов.

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Ветровая и снеговая нагрузка в вашем регионе.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
• Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Расчет стропильной системы вальмовой крыши: пошаговое руководство

Все о том, как правильно рассчитывать стропильную систему правильной четырехскатной крыши.

Источник: krovgid.com



[content-egg module=GdeSlon template=compare]

Как сделать полувальмовую крышу: стропильная система и покрытие

Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската. Сегодня данный вариант кровли часто используется, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Такая крыша оригинальна из-за использования дополнительных деталей (башни и других элементов).

В большинстве случаев такая крыша устанавливается на домах с маленькой площадью, так как пространство под ней часто используется в качестве мансарды. Под этой крышей можно с легкостью устроить дополнительное помещение, а в некоторых случаях и не одно. Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Недостатком такого типа конструкций является высокая себестоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут и немалые трудовые затраты.

Как рассчитать подобную крышу?

Формула для расчета необходимого количества материала для стропильной системы полувальмовой крыши.

Определить площадь крыши очень просто. Для этого надо разделить крышу на несколько фигур.

При подсчете голландской конструкции надо разбить скаты на прямоугольники и трапеции. Площадь первой фигуры можно вычислить умножением ее сторон. Чтобы определить площадь второй фигуры, нужно умножить суммы оснований на высоту и разделить произведение на 2. Далее понадобится сложить полученные значения и умножить их на 2. В итоге можно получить площадь скатов.

Далее высчитывается площадь треугольников. Для этого надо умножить длину основания фигуры на высоту и разделить на 2. В конце следует сложить площади скатов, чтобы получить общую площадь конструкции.

Чтобы рассчитать датскую крышу, надо разделить скат на прямоугольник и несколько треугольников. Площадь первой фигуры следует вычислить по способу, указанному выше. Площадь треугольника равняется произведению его катетов, которое нужно будет разделить на 2. Далее надо сложить значения площади первой фигуры и нескольких треугольников. В результате можно будет получить площадь ската. Полученное значение нужно умножить на 2.

Далее понадобится рассчитать площадь вальмовых скатов. Полученное значение надо умножить на 2. Если сложить данные величины, то можно получить площадь крыши.

Существующие виды систем стропил полувальмовых крыш

Виды полувальмовых крыш.

Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.

По виду вальм крыши можно разделить на:

1. Голландские. В нижней части вальма обрезается, а к карнизному свесу идет фронтон в форме трапеции.
2. Датские. Выполняются в обратном порядке. Вальма в форме трапеции идет от карнизного свеса, а над ней устанавливаются небольшие фронтоны треугольной формы.

Конструкция голландской крыши

Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.

Чтобы соорудить данную крышу, понадобится подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги различных видов, упоры, подкосы и шпренгели.

Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:

Рисунок 1. Схема полувальмовой крыши.

1. Перед тем как укладывать мауэрлат, понадобится по периметру частного дома сделать армированный пояс из бетона с установкой крепежных элементов под брусок. В качестве крепежа можно использовать шпильки, которые размещаются с шагом 10-12 см. Чтобы упростить монтаж, рекомендуется вставлять шпильки в местах, которые не совпадают с фиксацией стропильных ног к бруску.
2. Далее понадобится уложить слой утеплительного материала и смонтировать мауэрлат. Это брусок, который нужен для привязки стенок к крыше здания. Он будет распределять нагрузку от стропильных ног на верхнюю часть частного дома. Закрепление мауэрлата производится с помощью гаек, которые закручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые скаты. На вальмовых скатах он устанавливается на верхнюю часть фронтонов и закрепляется анкерами. Элемент можно изготовить из бруска 150х50 мм.
3. На следующем этапе понадобится установить коньковую рейку. Это важная деталь системы стропил. Она являет собой горизонтальную планку, которая устанавливается в верхней части крыши. Ее следует размещать между скатами. Элемент нужен для скрепления стропил.
4. В голландской крыше стропильная система предусматривает монтаж скатов вальм с использованием различных стропильных ног, длина которых может изменяться в соответствии с конструкцией. Накосные стропильные ноги монтируются от углов постройки к торцевой части прогона конька. На них будет приходиться максимальная нагрузка.
5. Накосные элементы монтируются одной частью на мауэрлат фронтонов, размещенных под вальмой, а другой закрепляются к торцевой части бруска конька.
6. Рядовые стропильные ноги боковых скатов скрепляются с главным мауэрлатом и прогоном конька.
7. Нарожные стропильные ноги фиксируются с накосными.

Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.

Если было принято решение соорудить полувальмовую крышу самостоятельно, то следует с ответственностью отнестись к выбору материала для изготовления деталей системы стропил. Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода дерева — сосна. Если выбирать придется из лиственных пород, то следует отдавать предпочтение лиственнице. Материал должен быть сухим, чтобы исключить деформацию устройства во время дальнейшего использования. Дополнительно надо будет выполнить обработку дерева составом против микробов.

Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.

Подкосы и упоры являются дополнительными брусками, которые поддерживают элементы основного сооружения. Шпренгель является балкой или приспособлением, которое усиливает основное здание. Все данные детали будут опираться на плиты или на балки перекрытия. В последнем случае понадобится использовать затяжки.

Далее понадобится приступить к завершающему этапу строительных работ: установке обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу подобного типа?

Рисунок 2. Схема постройки датской крыши.

Подобная крыша является конструкцией, которая соединяет в себе обыкновенную двускатную крышу и вальмовую. Большой чердак, как и в голландской конструкции, может использоваться в качестве мансарды.

Сооружение датской конструкции является более затратным вариантом в сравнении с голландской. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всей постройке.

Для установки системы стропил датской крыши будут нужны такие элементы:

• рейки;
• коньковый брусок;
• вальмовые, рядовые и угловые стропильные ноги;
• опорные доски;
• шпренгели;
• затяжки.

Монтаж данных элементов выполняется по тем же правилам, что и для голландской крыши, однако есть некоторые отличия. Датская крыша являет собой изделие со сложными скатами. Схему данной постройки можно увидеть на рис. 2.

В датской конструкции стропильные ноги скатов в форме трапеции не подходят к коньковому бруску, а упираются в верхней части в брусок-прибоину, который размещается на основаниях фронтонов и фиксируется к стропильным ногам боковых скатов. В нижней части элементы будут опираться на мауэрлат.

Прибоину можно зафиксировать с помощью гвоздей. Чтобы усилить данный брусок в местах фиксации, понадобится использовать подкосы. Они монтируются нижней частью на лежень.

По верхней части скатов вальм надо сформировать небольшие фронтоны, в которых в большинстве случаев устанавливается маленькое окно. Световые окна можно соорудить в вальмовой части скатов.

Стропильные ноги, балки и брусок конька должны сооружаться из материала одинаковой породы дерева и иметь одинаковое сечение.

В противном случае конструкция усложнится, могут появиться перекосы и понадобится проводить ремонтные работы.

Двускатная или любая другая полувальмовая крыша сооружается сложно, однако если следовать технологии, то проблем в процессе возведения не возникнет.

Стропильная система полувальмовой крыши: схема

Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската.

Источник: 1pokryshe.ru



[content-egg module=GdeSlon template=compare]

Стропильная система четырехскатной крыши: вальмовой, шатровой

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Содержание статьи

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

hip% 20roof по датский — Англо-датский словарь

Окружность бедра , стоя (не показано)

Hoftevidde , stående (ikke vist)

ЕврЛекс-2

OpenSubtitles2018.v3

поочередно прикладывайте и снимайте горизонтальную нагрузку, направленную назад, не превышающую 25 Н, на угол наклона спины на высоте, приблизительно равной центру груза туловища, до тех пор, пока квадрант угла бедра не покажет, что после снятия нагрузки достигнуто устойчивое положение.

der påføres en vekslende afbrudt vandret bagudrettet belastning på højst 25 N på rygvinkelstangen i en højde omtrent svarende til midten afbgtlodderne, после hoftevinkelkelkelkelkvadranten на часах, оставшихся после того, как будет оставаться на 9000 уровне.

ЕврЛекс-2

Помните, все дело в моделях hip .

Шелуха, отдельно от хофтен .

OpenSubtitles2018.v3

А потом весь хор держится бедрами и смеется

Og hele flokken bliver helt syg af grin

opensubtitles2

Это может включать как минимум пятидневное кондиционирование в холодильнике между убоем и продажей конечному потребителю или один из процессов созревания, указанных в Плане ягненка Комиссии по мясу и животноводству (MLC) 1994 (они включают электрическую стимуляцию и подвеску hip ).

Det kan omfatte mindst fem dages nedkøling mellem slagtning og salg til den endelige bruger eller en af ​​de modningsprocesser, der er specificiceret i kød- og husdyrkommissionens (Комиссия по мясным и животноводческим хозяйствам) retningslinjer for lammekød elektrónica (Blue Dogs, 1994). og ophngning i bækkenknogle ).

eurlex-diff-2018-06-20

+ 46 Сама рука Иеговы оказалась на Элии +, так что он препоясал свои бедра + и побежал впереди Ахава до самого Иезреила.

+ 46 Og Jehovas hånd var over Elias, + så han bandt op om sine hofter + og løb foran Aʹkab hele vejen til Jizʹre’el.

jw2019

Это также снизило риск невертебральных переломов на #%, но не уменьшило риск переломов бедра

Det mindskede også risikoen for ikke-vertebrale brud med #%, dog ikke hoftebrud

Европа, Ближний Восток и Африка0,3

Защитные прокладки, входящие в состав специализированной спортивной одежды, защитные прокладки для использования при занятиях спортом, а именно наколенники и щитки, налокотники и щитки, наколенники и щитки, бедра накладки и щитки, а также плечевые накладки и щитки, жилеты для тяжелой атлетики, тяжелоатлетические ремни и перчатки, тяжелоатлетические браслеты

Specialbeklædning til sport med beskyttende polstringsmateriale, beskyttende polstringsmateriale til brug ved sportsaktiviteter, nemlig knæpuder og -beskyttere, albuepuder og -beskyttere, skinnebenspuder og -beskyttende og -beskyttereder-og -beskytreder-hof

tmClass

Замена бедра обычно занимает всего два часа.

En hofteoperation tager som regel kun to timer.

OpenSubtitles2018.v3

Я что-то вроде hip -hop Когда дело доходит до электронных книг.

Jeg er en slags hip -hop-maskinstormer, hvad e-bøger angår.

OpenSubtitles2018.v3

OpenSubtitles2018.v3

Он широко считается одним из самых влиятельных и опытных MC в hip hop.

Han er efter manges mening anset for at vre en af ​​de mest indflydelsesrige or dygtigste MC’s i hiphop .

WikiMatrix

У них безумно большие ноги и бедер ширины, как река Миссисипи.

Hun har nogle tykke ben и hofter så brede som река Миссисипи.

OpenSubtitles2018.v3

Вы хотите, чтобы вы упали и сломали другое бедро ?

Vil du falde og brække den anden hofte ?

OpenSubtitles2018.v3

Тазобедренный сустав крепится к нижней части таза.

Hofteleddene er monteret på den nederste del af bækkenet.

ЕврЛекс-2

Поместите откидную доску или подобное гибкое приспособление толщиной 2,5 см, шириной 6 см и длиной, равной высоте плеча (сидя, Приложение 8) минус высоту центра бедра (сидя, в Приложении 8 высота подколенной кости плюс половина высота бедра, сидя) в соответствии с размером испытываемого манекена между манекеном и спинкой сиденья стула.

Anbring et hængslet bræt eller tilsvarende bøjelig anordning, 2,5 см тык, 6 см bred og af en længde svarende til skulderhøjde (siddende, bilag 8), fratrukket højden af ​​hoftecentrum (sidden) , актуально для den afprøvede attrop mellem attppen og stolens ryglæn.

ЕврЛекс-2

поочередно прикладывайте и снимайте горизонтальную нагрузку, направленную назад, не превышающую 25 Н, на угол наклона спины на высоте, приблизительно равной центру груза туловища, до тех пор, пока квадрант угла бедра не покажет, что после снятия нагрузки достигнуто устойчивое положение.

на воздушном шаре в любое время суток, после того, как вы остановитесь на часов после того, как остановитесь на 9000 часов после того, как остановитесь на 9000, после того, как остановитесь на 9000 часов.

ЕврЛекс-2

Синдром состоит из образования тромбов в ногах или бедрах во время полетов продолжительностью более двух часов.

Syndromet Debærer, at der dannes blodpropper i ben eller hofte under flyrejser, der varer просто конец таймера.

ЕврЛекс-2

Серьезные переломы, не связанные с позвоночникомc ( бедра , лучевой кости, плечевой кости, ребер и таза

Store ikke-vertebrale lavenergi-frakturerc ( hofte , лучевая, плечевая, ребристая и bækken

)

EMEA0.3

Все хотят быть модными .

OpenSubtitles2018.v3

Как бы вы хотели, чтобы я устроил вашу собственную очень hip , очень сексуальную, но со вкусом, очень элегантную, очень современную, очень дорогую фотосессию специально для вас?

Hvad ville du sige til, hvis jeg schemere din helt egen meget hippe , meget sexede men stadig smagfuld meget elegante, meget moderne, meget dyre fotoseance, голый для копания?

OpenSubtitles2018.v3

— это тазобедренные , полные и частичные замены коленного или плечевого сустава, в этом случае они относятся к классу III, за исключением вспомогательных компонентов, таких как винты, клинья, пластины и инструменты,

— er totale og partielle hofte -, knæ- og skulderproteser, idet det i så fald henhører согласно классу III, med undtagelse af tilhørende komponenter såsom skruer, kiler, plader or g Instrumenter

ЕврЛекс-2

Разделка: удалите филе по всей длине, освободив головку (торец) от кости бедра (подвздошной кости) и проведя вдоль филе, прилегающего к позвонкам, таким образом освободив филе от поясницы.

Udskring: Den hele mørbrad afskæres ved, at mørbradhovedet løsnes fra hoftebenet (ilium) og der lægges et snit ned langs hvirvlerne, hvorved mørbraden løsnes fra tyndstegen.

ЕврЛекс-2

Искусственные глаза и искусственные зубы, предметы для эндопротезирования (отнесены к 10 классу), протезов бедра, суставов, имплантаты из синтетических материалов, костные винты

Kunstige øjne og kunstige tænder, Genstande til endoproteser (indeholdt i klasse 10), hofteledsproteser , impantater af kunstige materialer, knogleskruer

tmClass

Стропильная система полушатровой кровли — Полувальмовая кровля

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах.Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли.Данная модификация позволила расширить список преимуществ такими характеристиками:

1. Чердак.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

2. Противодействие ураганным порывам ветра.

Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму.Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

3. Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

4. Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов. Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю.Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полувальмовой крыши состоит из двух частей, относящихся к разным типам крыш, монтаж ее каркаса не так уж и сложен. Этот процесс выглядит следующим образом:

1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс.В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут фиксироваться основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила. В противном случае прочность конструкции будет ослаблена.
3. Далее надеваем выступающие металлические прутья мауэрлата.Отдельные сегменты соединяются друг с другом методом шип-паз.
4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев.Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями. По нижним краям вырезаются пазы, после чего окончательно фиксируются с помощью металлических уголков.
7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов. Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
9. Практически завершающим этапом устройства каркаса будет установка карнизной кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает в себя работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами. Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

Конструктивные и монтажные особенности — Рекомендации по ремонту

В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой кровли.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую.Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

• односкатная двускатная крыша;
• полускатная четырехскатная крыша.

Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полаватровой кровли: фото красивых домов

Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников. В полувальмовой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности пандуса, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полаватровой крыши:

• наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
• эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
• надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

• наличие определенных сложностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

• в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
• процесс укладки кровли также приобретает определенные сложности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная крыша полускатная

Мансардная крыша — это конструкция, имеющая две вершины в форме вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

• повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
• эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
• низкий профиль обеспечивает повышенную устойчивость к вибрации;
• из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
• мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
• необходимо учитывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Как устроена стропильная система полавальтовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

• стропильная система, которая служит основанием для удержания всех элементов;
• Мауэрлат — балка опорная нижняя для стропил;
• материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
• кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полвальцовая крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы установки

Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также аутригеры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

За счет этого увеличивается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, самое время приступить к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полушатровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото двускатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

1. Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет количество стропильных ног, необходимое для отделки одного ската крыши заданной длины.
3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

.

В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полаватровой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть в чердак.

В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этой цели использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиваться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

Выбор кровельного материала для полушатровой кровли

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец — достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

• такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
• Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл — лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, отделка которых для полаватровой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

• легкий материал;
• огнестойкость и водонепроницаемость;
• огромный выбор цветовых и стилистических решений;
• устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

Такое покрытие прекрасно подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень значительный вес.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли — керамическая черепица

.

Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

• легкий вес;
• простота транспортировки и укладки;
• длительный срок службы;
• устойчивость к коррозионным повреждениям;
• большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.Кроме того, укладка профнастила на полуаватную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще более уютным и красивым.

Стропильная система и покрытие

Кровля полускатная, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Для определения площади второй фигуры нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение необходимо умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной крыши

Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

1. голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым располагаются небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

1. Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В таком варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
5. Носовые элементы одной частью крепятся на фронтоне мауэрлата, помещенного под бедро, а другой — на конце коньковой планки.
6. К основному мауэрлату и коньку крепят обыкновенные стропила боковых откосов.
7. Стропила крепятся наклонными опорами.

Наиболее подходящей породой для стропильной системы полушатровой кровли является сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Самая подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее необходимо будет приступить к завершающему этапу строительных работ: устройство обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому проекту — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы вам потребуются такие элементы:

• Рейки
• штанга коньковая;
• стропильные ноги набедренные, обыкновенные и угловые;
• опорных досок;
• шпренгелей;
• затяжек.

Монтаж этих элементов выполняется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и крепится к стропилам конструкции. боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полускатной крыши: подробная инструкция по установке

Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половина прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
2. Сложнее убирать, проводить плановый ремонт;
3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
4. Главное достоинство этой конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
6. Благодаря низкому профилю такая крыша обладает хорошей виброустойчивостью.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.
3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
5. Отметить вдоль стены места, где будут располагаться стропила;
6. Расположите стропила по периметру крыши, установите конек на желаемой высоте;
7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
9. Далее нужно соорудить кровельный пирог.

Полускатная крыша — СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

Для расчета диагоналей бедра необходимо использовать следующее уравнение:

е = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинчатой ​​крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных, так и на двухэтажных домах. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Вальмовая крыша: стропильная система

Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

Три вида четырехскатных крыш.

Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система скатной кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее возведения, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

• Элемент, соединяющий коньковый брус с углом постройки, называется стропилами.
• Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
• Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
• Есть стропильные ноги, которые упираются верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатная

Полуаватная крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самое сложное сооружение из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

• Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
• Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
• В полушатровой стропильной системе также имеются укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
• И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием для укороченных центральных элементов. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

• Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
• Затем на него укладывают центральные стропила.
• Далее, накосные элементы.
• После чего установка отверстия.
• И последними будут установлены пауки на всех пандусах.

Ферменная конструкция крыши

Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

• Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
• Кровати представляют собой мауэрлат, устанавливаемый внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
• Прогоны — это турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
• Шпренгели — это опорные стойки из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

• Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
• Длина 3-4 м, сечение 90 × 100 мм, расстояние 140-170 см.
• Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
• Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полускатной кровли

Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Торт кровельный

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем следует надеть балку мауэрлата на смонтированные шпильки и закрепить шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила различаются акцентом на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. К тому же этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

• фермерская установка;
№
• отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
• стык конька и подкоса снабжен сложным трехплоскостным разрезом;
• крепление на установленных участках укороченных стропильных ног с основных откосов, а также на стропилах с полушатровой части;
• усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершается и необходимо оборудовать кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что поливальтовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двускатная двускатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша — это не только красивая с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полаватровой кровли, в первую очередь, принимается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное пространство как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полаватровой кровли — сложность стропильной конструкции, которая включает, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно простой операции — строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

Устройство и установка стропильной системы полувальмовой кровли.Полуавесная голландская крыша

Чтобы лучше понять, что представляет собой полувальмовая крыша, вы можете представить конструкцию, которая выглядит как нечто среднее между вальмовой версией и простым двускатным крылом.

Отличает полуобедренную конструкцию от остального трапециевидного фронтона.

Существует множество характеристик такой конструкции, на которые следует обратить внимание и разобраться в них, прежде чем приступать к установке.

В основном для чердаков возводят полубальтовую конструкцию.Крыша может быть двускатной и шатровой, у которых имеется соответствующее количество срезанных треугольных граней. Расположение таких вырезов — над торцевыми стенками .

Это то, что отличает половину бедра от аналогичной конструкции бедра. Скаты крыши расположены симметрично относительно осевых балок и имеют одинаковые углы наклона.

Если рассматривать такую ​​конструкцию с положительной стороны, то можно выделить следующие моменты:

• Высокая водонепроницаемость обеспечивается за счет наличия в конструкции откосов, расположенных со всех сторон;
• Повышенный уровень защиты от атмосферных осадков создается за счет наличия карнизов вальмовых свесов;
• Пространство мансардного этажа увеличено на , благодаря полушатровой конструкции;
• Половина может быть установлена ​​в климатической зоне, которая характеризуется экстремальными погодными условиями. Она очень прочная ;
• Внешний вид полушатровой конструкции очень эффектен и красив … По конструкции подходит для каркасных домов, расположенных как в черте города, так и за городом;
• Конструкция хорошо противостоит вибрациям за счет наличия низкого профиля в кровельной системе.

О недостатках можно сказать следующее:

• Крупное оснащение стропильной системы и всей конструкции крыши различными конструктивными элементами создает множество трудностей в процессе строительства и монтажа кровли;
• Полубедренная конструкция требует больших материальных затрат требует достаточно большого количества;
• Кровля и довольно сложно обустроить ;

Самостоятельно спроектировать такую ​​разновидность непросто, все зависит от конструкции стропильной системы.Эта система отличается множеством отличий от обычных двускатных и скатных крыш .

Полувальмовая крыша: фото внизу.

Дом с полушатровой крышей

Каркасный дом с полускатной крышей

Полувальмовая кровля: стропильная система

Стропильная система намного сложнее, чем вальмовый тип кровли, она представлена ​​трапециями и различными многоугольниками, к тому же сами вальмы тоже имеют разную форму.

Из видового разнообразия полубедра представлены:

• Голландский сорт — представлен вальмовым вырезом снизу, а от острия карниза идет фронтон трапециевидной формы;
• Датский сорт — оформлен в обратном порядке, от карниза расположено трапециевидное бедро, над которым крепятся небольшие треугольные фронтоны.

Существует два типа стропильной системы для такой кровли, в зависимости от того, какие стропила используются для возведения конструкции:

1. Раздвижной … Этот вид стропильных ног опирается не только на конек и мауэрлат, но и на промежуточные опорные элементы. Такими опорами могут быть стены или столбы, которые при установке располагаются на балках перекрытия.
2. Тип подвеса … Этот тип стропил не имеет промежуточных опорных элементов.

Перечисленные элементы образуют стропильную систему:

• Стропила обыкновенная … Имеют опору на брус мауэрлата и расположенный перпендикулярно к ним конек. Конструкция аналогична классической односкатной разновидности крыши … Их длина — это расстояние от коньковой балки до стены конструкции.
• Диагональные стропила … Такие элементы образуют полубальто, иначе их называют угловыми стропилами. Схематично их можно представить в виде граней равнобедренного треугольника в конструкции крыши. В других стропильных системах, например, в бедре или бедре аналогичный элемент имеет самый длинный , в этом случае диагонально расположенные стропильные ноги могут быть короче половины общей длины пандуса.
• Народники … Иначе их называют полуножками или короткими стропилами. Требуется для соединения диагональных стропил к мауэрлату .
• Опора … Располагается на каждой балке крыши в стропильной системе слоистой типа .
• Конек (перекладина) … Место, где все стропильные ноги обоих откосов сходятся в их вершинах. Вдоль этого элемента прикреплена цельная обрешетка для усиления прочности этой части конструкции .
• Вспомогательные элементы … Любые элементы, которые служат для повышения прочности и надежности всей системы … Они могут быть представлены подкосами, поперечинами, досками, раскосами и т. Д.

ВНИМАНИЕ!

Для увеличения прочности стропильной системы в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Монтаж дополнительных стяжек выполняется заподлицо с перекрытиями или на уровне середины стропильных балок.

Схема ферменной системы

Торт кровельный

К любой кровли, независимо от ее типа бывает не один слой материала, а несколько .

Это решение позволяет придать крыше все необходимые характеристики и свойства для комфортной жизни.

Состав и структура кровельной совы могут различаться в зависимости от ее назначения и разновидности.

Что касается полубедра, то такой кровельный пирог представлен следующими слоями :

• Материалы для внутренней отделки;
• Обрешетка;
• Пароизоляционный материал;
• Прилавок-гриль;
• Изоляционный материал;
• Гидроизоляция;
• Система вентиляции;
• Рубероид.

Каждый материал в «пироге» кровли предназначен для выполнения определенных функций, многое зависит от правильного монтажа такой системы .

Все материалы должны быть правильно подобраны в соответствии с индивидуальными характеристиками и параметрами конструкции.

Кровельный пирог укладывается одинаково на всех типах кровель, сначала устанавливается обрешетка, на которую впоследствии поочередно крепятся материалы.

Пирог кровельный

Процесс возведения полушатровой кровли

Лучше весь процесс строительства разбить на несколько отдельных этапов, понимая суть которых строительство пройдет легко и без ошибок.

Этапы процесса :

• Конструкция мауэрлата … Процесс постройки этой части системы может быть или не быть похож на процесс постройки традиционного каркаса. Во втором случае монтаж осуществляется таким образом, чтобы брус располагался заподлицо с внешними стенами (их внутренняя часть), в центре несущих стен и на одном уровне со стенами фронтона (также их внутренняя поверхность).
• Укладка балок перекрытия … Балка размещается перпендикулярно балкам мауэрлата основных несущих стен … Если в такой конструкции есть слабое место при их соединении, то оно размещается над несущей стеной.
• Установка опор … Стойки, расположенные на краю , имеют решающее значение для длины основных секций крыши … Рядные стойки размещаются на одинаковом расстоянии для равномерного распределения нагрузки на крышу. Перед тем, как приступить к креплению, их вертикальное положение проверяется с помощью отвеса или более точного лазерного прибора.После того, как крепление сделано, стойки дополняют на время с помощью вспомогательных черенков.
• Установка стропил … Этот этап выполняется стандартным способом, по технологии слоистых и подвесных стропил. Этот этап не представляет особой сложности.
• Установка диагональных стропил … Для изготовления и установки диагональных стропил проводится ряд специфических действий, обеспечивающих высокую точность выполняемого процесса.

Стропила

Установка мауэрлата

Схема установки диагональных стропил :

1. Изначально устанавливают доску обрезной , которая располагается заподлицо с фронтоном мауэрлата (его внешней стороной). Параметры размеров доски обычно составляют 50х150 мм. Его временно прибивают гвоздями, чтобы зафиксировать положение и не уронить. Эта часть конструкции необходима для точных измерений положения надреза..
2. Далее используют доску произвольных размеров, которую укладывают на 3-4 обычные стропила параллельно ходу конька. Точность горизонтального положения проверяют с помощью уровня или рулетки. После этого доску подтягивают к заколоченному ранее отрезку. На перекрестке будет точка, в которой должен проходить будущий горизонтальный разрез .
3. Доска размером 50х200мм отпилена таким образом, чтобы получился диагональный элемент. Для этого сначала нанесите его на верхний край фермы … Этот процесс лучше всего выполнять вместе, чтобы можно было одновременно удерживать доску и наносить маркировку. На внешней части, которая обращена в сторону полубедра, наметьте линию, идущую по оси в центре.
4. Далее измеряют значение верхнего среза , которое необходимо для точности при вычислении нижнего узла. Измеренное расстояние наносится в верхнем направлении по мауэрлату в четырех точках , которые повторяют контур стропила в 3D.
5. Последний этап изготовления — выпиливание в отмеченных местах … Если в процессе не было ошибок и ошибок в процессе, то можно сразу сделать оставшиеся диагональные стропила .
6. Перед установкой боковых стропил необходимо снять обшивку вспомогательной доски с фронтона мауэрлата … Изготовленные стропила устанавливаются в нужных местах и ​​фиксируются металлическими скобами, уголками или гвоздями. Снизу лучше всего крепить уголками .

Изготовление и установка бедер … Расстояние, на которое стропильная нога должна подниматься относительно ее нижней части , обязательно измерьте, а результат отложите в сторону от верха конька и также запишите. С этого момента натягивают шнурок, по которому направляют в дальнейшем процессе установки стропил в центральной части конструкции.

Для установки опоры полубедренной конструкции необходимо:

1. Измерьте угол b, который находится между шнурком и опорной стойкой … Лучше измерять транспортиром или скосом.
2. Измерьте угол f между диагональными элементами … Такой замер позволит правильно определить значение угла, под которым пятки запиливаются сверху, стачивая два края. Таким образом, после установки стропила плотно войдет в сборку.
3. Используя доску с параметрами 50х150 мм, делают пропил под углом b , после чего обтачивают доску до получения выступа, параметры которого будут равны углу f.
4. Очень важно каждый раз примерять полученные элементы , чтобы не допустить ошибок и ошибок.
5. Установка этого элемента выполняется поверх шнурков , чтобы можно было измерить высоту, на которую заготовка поднимается над гребневым узлом.
6. Результирующий параметр перемещается вниз на , чтобы определить глубину резания дна. Это значение измеряется только в вертикальной плоскости, после чего проводится горизонтальная линия.Это линия, по которой будет разрезана нижняя часть узла.
7. После этого размечаем линию разреза снизу … Для определения этой точки с помощью рулетки отводится параметр ширины карниза и от этой точки опускается вертикаль, пересекающая заготовку бедра стропила.
8. После того, как были сняты все указанные замеры, не спешите приступать к установке стропильной ноги … Получившийся элемент представляет собой шаблон для изготовления наручников.
9. Человек сделан аналогично , но распил бруса только с одной стороны на величину угла, равную f / 2. В нижнем узле все тоже просто — все проходящие линии расположены симметрично .. После завершения изготовления наручников все имеющиеся элементы фиксируются стандартным способом.

Завершение строительства … Когда стропильная система готова, последний шаг — зашить карниз и построить обшивку для укладки материалов для кровельного пирога.После завершения укладки всех необходимых слоев относительно индивидуальной конструкции крыши устанавливается кровельное покрытие.

Заключение

Несмотря на сложность конструкции полувальмы, разобравшись в сути процесса, вы легко справитесь с задачей возведения такой кровли. Самое сложное в процессе монтажа — это обустроить торцевые части кровельной системы, поэтому начинать разбираться в процессе стоит именно с этих этапов.

В контакте с

Опытные мастера и дизайнеры кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается самой совершенной и в то же время сложной в изготовлении. Его основа была изобретена и внедрена триста лет назад в очень влажном и снежном климате побережья Балтийского моря, что наложило определенный отпечаток на конструкцию каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Половальце — небольшой скат или сектор крыши, расположенный между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полубедра используются два варианта компоновки:

В последнем случае между гребнем и верхним краем полубедра остается вертикальный участок фронтона, который практически всегда оборудована вентиляционным или слуховым окном для мансарды.

Достоинства и недостатки полувальмовой крыши

Большинство людей находят внешний вид и дизайн этого типа кровли весьма привлекательными. Полувальмовая, фото, выглядит элегантнее и современнее старых прямоугольных двускатных и даже шатровых крыш.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, крыша с полускатной крышей изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный выдержать климат с большим количеством туманов, дождя и снега, частыми заморозками и регулярным обледенением крыши и фасадов.

Поэтому в полувальмовой крыше изначально заложены некоторые конструктивные особенности для борьбы с влагой:

• Дополнительные пандусы отлично защищали верхнюю часть фронтона, примыкающую к коньку, от проникновения воды, сгущающегося тумана и проливных дождей с ветром. ;
• Использование полубедра позволило снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Использование полувальмовой конструкции взамен полноценной шатровой кровли позволило уменьшить продольные размеры здания.

На первый взгляд, для современных реалий это не так уж важно, но до недавнего времени укороченный полувальмовый скат крыши был решением проблемы в очень плотной городской застройке. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская черепица или полукатная крыша давно стали классикой архитектуры.

Важно! Полубедра эффективно отражают напор ветра.

Если попытаться заменить полускатную крышу двускатной, с плоскими фронтонами, то последний испытает нагрузку в несколько сотен килограммов, что может привести к выдавливанию облицовки стен при сильном ветре.

Недостатки полубаткой крыши

Помимо лаконичного дизайна и хорошей адаптации к плохим погодным условиям, у этого типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально каркасы полувальмовой крыши были очень высокими. В современных конструкциях высоту конька определяет заказчик. Но даже при небольшой монтажной высоте коньковой балки монтаж полувальмовой кровли намного сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Второй существенный недостаток — увеличение количества швов и линий стыковки сопряженных откосов. В полушатровой крыше их меньше, чем в шатровой или в классических четырехскатных схемах, но все же список мест потенциальных протечек воды больше, чем в двухскатной системе.

Поэтому на верхних полубатках крыш часто устанавливают дополнительные навесы, отражающие часть потоков дождевой воды и защищающие фронтоны и стены под ними от намокания.

Для шатровых крыш дизайнеры нашли другое решение. Вместо козырьков выдвинули две боковые наклонные плоскости, в результате под их защитой оказалось окно и верхний край с упорной планкой.

Схема стропильной системы полувальмовой крыши

В простейшем варианте конструкция крыши с прикрепленными к стропильному каркасу половинками шатров имеет четырехскатную схему.

Например, если посмотреть на чертеж полувальмовой крыши с нижним расположением полувальм, становится понятно, как формируется система опор стропильных балок:

• Стропила полувальмы Вальмовые крыши делятся на две группы — обычные и вальмовые.Первые укладываются на боковые скаты крыши, вторые образуют половинки вальм;
• Центральная часть стропильного каркаса выполняется так же, как и в случае с обычной двускатной крышей, длина конька составляет примерно 2/3 расстояния между боковыми стенками;
• Форма и высота ската будущего полубарабанного ската формируется вальмовыми стропилами;
• Полубедра набираются из многослойных стропил, упирающихся в основание в мауэрлат, и с верхней полки на перекладине с вставкой.

Для схем с верхним полубедренным расположением стропильная система образована вальмовой балкой, установленной между коньком и горизонтальной поперечной балкой.

В этом случае свесы фронтонов удлиняются на расстояние, равное шагу обычных стропил.

Разновидности полувальмовой кровли

В современном строительстве можно встретить довольно большое количество различных модификаций полувальмовой кровли, они активно используются для различных схем чердаков и жилых мансард, одно и то же полу- и двухэтажные корпуса с балконами и открытыми площадками для отдыха.Все они основаны на двух классических типах — датской и голландской схеме с полувальтовым стропильным каркасом.

Голландская полувальмовая

Этот тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним полувальбом.

Обычно голландский вариант возведения полубортовых откосов применяется для полутораэтажных домов, стропильные системы которых выполнены с длинными откосами, расположенными под большим углом наклона.

Использование полубедра позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить балкон или окна, построенные на фронтоне здания, от дождя.

Голландский метод устройства полувальмовой крыши позволяет надежно изолировать верхнюю часть мансарды от мансарды или жилого подкровельного пространства. Один из вариантов голландской схемы полувальмовой кровли показан на видео

Голландские стропильные системы идеально подходят для обустройства чердаков с покатой крышей, загородных домов и загородных коттеджей.

Датская полувальмовая крыша

Классический вариант стропильной системы с нижним полувальмовым расположением. Голландские модели, несмотря на всю простоту и доступность изготовления двускатной крыши, менее распространены, чем датские, поскольку рассчитаны на достаточно большие стропильные конструкции. Только в последние 10-15 лет, при активном строительстве двух- и трехэтажных усадеб, голландские системы стали не менее популярными.

Датские полубедренные фермы можно использовать практически в любом типе зданий, от трехэтажных особняков до небольших одноэтажных построек.В условиях очень влажного и холодного климата в Дании полубедренные системы обязательно строили с ломаными спусками, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом — до 70 °, нижние свесы и полубатки располагались с наклоном всего 20 °. В результате получилась крыша, очень напоминающая остроконечную средневековую шляпу, одинаково удобную как в снег, так и в дождь. В таком доме хозяева жили в основном на втором этаже, на первом была плита и кухня, на чердаке и в подкровельном пространстве хранилась утварь и припасы.

Долгое время датские крыши с ломаной крышей оставались визитной карточкой Копенгагена. Современные полушатровые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датская полувальмовая стропильная система выбирается только как альтернатива шатровой или обычной шатровой кровле.

Такая конструкция дает возможность оборудовать пару мансардных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмовой конструкции крыши

Расчет площади поверхности проводится на основе школьного курса планиметрии. Условно кровельное покрытие можно рассматривать как две пары геометрических фигур. Для датской системы это будут две большие и две маленькие трапеции основных спусков и полубедра соответственно.

Чтобы найти площадь основного откоса, необходимо продольную длину откоса умножить на половину суммы горизонтальных длин конька и расстояния между крайними точками по линии карниза.По этой же формуле рассчитывается площадь полубедра. Расстояние от перекладины до карниза умножается на полусумму длин перекладины и линии фронтона. Осталось только сложить два квадрата и умножить на два.

Как сделать полавальтовую крышу своими руками

Основная сложность выполнения данного вида работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко совпадают с что требуется на строительной площадке.Все равно на месте придется своими руками настроить все детали стропильной системы.

Совет! При расчете заготовок для сборки и монтажа полувальмовой крыши размеры всех деталей берутся с положительным допуском 5%.

Менее точные размеры достигаются на специализированных линиях промышленного производства кровельных каркасов. При этом все детали каркаса полувальмовой крыши получаются практически точно по чертежу, а несущую систему можно собрать как конструктор.

Начало монтажа стропильной системы

Монтаж полубальтового каркаса начинается с конькового прогона. В центре потолка ровно по средней линии крыши устанавливаются две вертикальные стойки, на которые крепится коньковая планка. Чтобы каркас не деформировался и не отклонялся от исходного положения, система фиксируется временными распорками и подкосами.

Следующим шагом является установка двух пар стропильных балок на собранный каркас конька, по две на каждом конце горизонтальной поперечины конька.Основание рамы закреплено и усилено распорками и распорками.

Сборка полубедра

Для формирования плоскости полубедра необходимо установить опорную поперечину или перекладину. Его прикрепляют к вертикальной стойке, удерживающей коньковый брус, и временно прострочивают обычными стропилами. Следующим этапом является вырезание и установка вальмовых стропил. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и вырезать опорные плоскости балок.Выровняв самолет, можно капитально отремонтировать транец.

Остальные стропила полубата вырезаются и размещаются по результатам замера габаритов каждой балки. На последнем этапе укладываются обычные стропила, сшивается обрешетка, укладывается пароизоляция и кровля.

Одно из самых «узких» мест полувальмовых крыш связано с расположением зоны примыкания верхнего края кровли к вертикальной поверхности фронтона.Именно в этом месте чаще всего течет дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это позволяет повысить жесткость линии стыка и предотвратить отрыв планки упора от стены.

Полушатровые крыши — один из самых интересных вариантов, заимствованных из архитектуры Северной Европы. Их обтекаемая форма легко адаптируется к порывам ветра. Укороченные треугольные откосы позволяют значительно расширить границы полезного чердачного пространства без размещения на стенах массивной кровельной конструкции.

Стильно смотрится на зданиях любой этажности и назначения. Единственный недостаток — сложная технология строительства. Однако тот, кто знает, как устроена стропильная система полувальмовой крыши, без проблем справится с работой.

Полувагонное «семейство» нельзя безоговорочно отнести к классу четырехскатных. Более того, он явно служил материнской базой для развития. Скорее, это совокупность сооружений с двумя и четырьмя откосами, возведение которых предопределяет использование обоих способов строительства.

Полувальмовая категория отличается от шатровой родительской тем, что характерный треугольный элемент шатровых крыш укорачивается. К нему примыкает часть вертикального фронтона каменного дома или аналогичный фронтон деревянной конструкции. Укороченное бедро естественно расположено под углом к ​​указанным стенкам фронтона. Угол между ними может быть выпуклым или вогнутым, а половина бедра располагается сверху или снизу.

По форме и расположению конструктивных элементов полускатные крыши делятся на два основных типа:

• Голландский. Крыша с трапециевидным полушаром, занимающая нижнюю часть ската фронтона. К верхнему основанию трапеции примыкает вертикальный треугольник, вместе с которым они чаще всего образуют вогнутый угол, реже — выпуклый. Треугольник может быть сплошным или иметь слуховой проход.
• датский. Крыша с треугольным полубальцом, занимающая верхнюю часть концевого сегмента. Основание треугольника опирается на вертикальный трапециевидный фронтон, вместе они образуют выпуклый угол. Датский вариант очень похож на обычную вальмовую крышу, только ее торцевые скаты короче.

На основе двух основных разновидностей было разработано множество вариаций с темой полубедра. Среди них не только конструкции, различающиеся высотой, величиной откосов, углом наклона, формой элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть здания, у которых укороченный вальм только с одного конца или с одной стороны.

Во всех конструктивных сочетаниях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е.е. подвесной или слоистый метод. Подвесные стропила устанавливают, если у оборудуемой коробки нет внутренней несущей стены или нет возможности установить опоры для конькового прогона. Наклонная же техника реализуется при наличии надежной опоры или может быть предусмотрена для верхних пяток стропильных ног сегмента двускатной крыши. Нижняя пятка стропил обоих типов должна опираться на мауэрлат, на верхний венец каркаса, заменяющего его, или на балки перекрытия.

Вне зависимости от количества вариантов проекта, конструкция стропильной системы основана на одном из основных полубатких способов или на их комбинированном применении. Разобравшись с ними, вы сможете понять, как применить датские или голландские технологии в обустройстве собственного дома и как совместить привычную покатую часть крыши с укороченными вальмами.

Голландская стропильная система

Конструкция сооружения с трапециевидным коротким бедром и треугольным фронтоном над ним мало чем отличается от традиционного четырехскатного сооружения.Правда, по схеме стропильной системы полувальмовой кровли голландского типа она не похожа на запечатанный почтовый конверт. Это больше похоже на разделенный пополам прямоугольник с трапециями по краям торцевых сторон. Правда, перед этапом строительства коротких откосов все работы проводятся одинаково.

Процесс построения базового варианта

Сначала устанавливаются опоры для прокладки конькового прогона. Вместо отдельных опорных стоек можно использовать каркас, верхняя сторона которого будет служить прогоном для будущей крыши.Затем устанавливаются обычные стропильные ноги. Технологические отличия начинаются с установки диагональных ножек и манжет голландского полубедра. Ведь они обязаны образовывать плоскость укороченного пятиугольного ската, а не полноценного треугольного вальма, как в стандартных шатровых крышах.

Поставленная цель достигается установкой горизонтальной перемычки-шпильки, к углам которой соединяются диагональные стропила пропилом. Часть клиньев, расположенных в центре будущего откоса, закрепляют по обе стороны от прилива гвоздями или уголками.Остальные балки монтируются обычным способом: сверху к диагональному стропилу, снизу к мауэрлату или балке перекрытия.

Для обеспечения жесткости в районе полубедра участки соединения перемычки с обычными стропилами укрепляют подкосами. Крайние стропильные фермы с двух сторон складываются вдвое. Места крепления перемычки к стойке и к стропилам дополнительно укрепляют короткими заглушками — кусками доски, прибиваемыми снизу. Они предотвратят деформацию конструкции при превышении нагрузки.

Треугольная часть фронтона, возвышающаяся над укороченным бедром, обшивается доской или листовым материалом. Однако разумные хозяева устраивают небольшие окна вертикальным треугольником для потока естественного света и вентиляции.

Фото-подборка познакомит вас с распространенными типами голландских кровель полушатровой разновидности и формами стропильных систем:

Смесь Голландии с Данией

Как обычно, базовая голландская версия стала основой для разработки множества модификаций.Согласно одной из них, место треугольника фронтона занимает полубедра аналогичной конфигурации. Имея пятиугольный укороченный наклон, он образует скорее выпуклый, чем вогнутый угол. Следует отметить, что вогнутые углы встречаются и в ряде архитектурных решений. В плане схема похожа на обычный конверт, но проекция тазобедренных компонентов другая.

Отличие в алгоритме построения. На этапах возведения двускатной части кровли работы выполняются по слоистой или навесной технологии.Затем для создания характерного излома, прежде всего, перед крайней обыкновенной фермой, монтируется ее укороченный аналог, а по ее углам уже прикрепляются диагонали. Далее все делается по вышеприведенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. По датской методике строится только верхний треугольник бедра.

Ферма крыши датского типа

Датский сорт не менее интересен, чем его голландский «друг», но во главе стропильной системы стоит немного другой образ.Фактически, оба типа крыш могут быть устроены из двух ярусов, уложенных друг на друга. Он построен таким образом, что вполне подходит, если на чердаке предполагается разместить чердак. Однако сломанный метод значительно дороже и хлопотнее, чем метод полубедра, с которым стоит ознакомиться.

Построение датской крыши, шаг за шагом

Мы уже выяснили, что короткое датское бедро имеет треугольную форму, а прилегающий к нему фронтон — трапециевидный.В плане крыша очень похожа на вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед постройкой крайне желательно обзавестись достойным проектом и произвести расчеты элементов стропильного каркаса. Трудиться с расчетами размеров каждого элемента утомительно. По заверениям опытных кровельщиков, достаточно рассчитать самую длинную часть системы. Остальные элементы могут быть равного или чуть меньшего сечения.

Устройство коньковой части рамы

Возведение полувальмового каркаса начинается по общим для всех крыш правил с устройства мауэрлата. На нее должны опираться пятки частных и бедренных стропильных ног. Стоит отметить, что опора будет осуществляться на разных уровнях, ведь верхние плоскости несущих стен и фронтонов находятся на неодинаковой высоте.

Строительство первой очереди стропильной системы осуществляется в четыре этапа:

• Мауэрлат строительный.В описанном примере он не будет напоминать традиционный деревянный каркас. Штанга для устройства мауэрлата укладывается отдельными полосами: 1 — заподлицо с внутренней поверхностью наружных стен, 2 — по центру внутренней несущей стены и 3 — заподлицо с внутренней плоскостью стен фронтона.
• Укладка балок перекрытия. Выполняется перпендикулярно балкам мауэрлата основных несущих стен. Если необходимо соединить две балки, то место слабого соединения должно быть расположено над несущей внутренней стеной.
• Установка опор коньковой балки на внутренней стене. Концевые опоры определяют длину основной секции крыши. Расстояние между стойками ряда должно быть одинаковым, чтобы нагрузка от крыши распределялась равномерно. Перед креплением проверяется вертикальность опор с помощью отвеса или более серьезного лазерного инструмента. После крепления положение подкосов временно дополняют вспомогательными укосинами.
• Монтаж обычных стропильных ног основной части откосов, для которых используется традиционный.

Изображения балок перекрытия не показаны на рисунках в примере, так как это может нарушить принцип процесса. На самом деле должно быть совпадение.

Установка диагональных стропил

Диагональные датские стропила соединяют край конька с углами фронтона. Для их изготовления и монтажа проводится ряд специфических действий, позволяющих выполнять работы с достаточной точностью:

• Заподлицо с внешней плоскостью фронтона мауэрлата устанавливается кусок доски размером 50 × 150 мм.Его следует временно прибить парой гвоздей, чтобы он не сдвинулся и не упал при последующей примерке. Обрезка нужна для разметки положения среза одним махом без лишних манипуляций при примерке.
• Доска произвольных размеров кладется на 3-4 обычные стропила так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразной реперной точки контролируется измерениями рулеткой или лазерным уровнемером. Далее нужно подтянуть доску до ранее прибитого сегмента.Пересечение доски и отрезка укажет точку, по которой проведена горизонтальная линия предстоящего реза.
• Диагональный элемент стропильной системы изготавливается из доски 50х200мм. По традиции в первую очередь производится примерка. Доску следует прикладывать к верху внешней фермы, а обшивку — к углу. Лучше работать вместе: один держит заготовку, другой размечает.
• С внешней стороны, то есть повернутой к полуобедренной части, четко проведена горизонтальная линия вдоль центральной оси сбоку заготовки.
• С учетом того, что зеркальный элемент будет плотно прилегать к изготавливаемому стропила, на внутренней стороне пропила в плоскости отмечается линия. Можно, конечно, не сразу учитывать плоский срез, а фактически исправить обе диагональные заготовки позже. Мастеру удобнее определиться с местом.
• Измеряется величина верхнего среза. Необходимо отложить измеренное расстояние внизу для точного рисования нижнего узла.В примере это 26 см.
• Полученные в результате замеров 26 см откладываются от мауэрлата фронтона в четырех точках, повторяя воображаемый трехмерный контур стропильной доски.
• На твердом грунте сделаны все отмеченные надрезы — диагональная ножка готова. Если не было особых изъянов в конструкции короба и кладке мауэрлата, можно сразу сделать вторую стропилину из такой же полубатки.

Перед установкой диагональных стропил мауэрлат фронтона освобождают от обшивки вспомогательной доски.Готовые стропильные ноги перемещаются на свое место и надежно фиксируются. Для крепления верхней пятки подходят гвозди, внизу лучше использовать уголки.

Изготовление и установка тазобедренных ножек

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного замера. Результат следует отложить в сторону от вершины гребня и отметить. От найденной таким образом точки натягивают шнурок до середины фронтона.Он послужит ориентиром при изготовлении и установке центральных вальмовых стропил.

Для установки центральной ножки полубедра необходимо:

• Измерьте угол β между шнурком и опорной стойкой с помощью небольшого строительного гониометра. Это поможет вам точно проследить линию верхнего среза.
• Измерьте угол φ между диагональными элементами. Необходимо сточить два края в виде фаски на верхней пятке для плотного прилегания к узлу.
• Доска подходящей длины сечением 50 × 150 мм сначала распиливается под углом β, затем распил затачивается с двух сторон так, чтобы на конце получился угловой выступ со значением φ.
• Заготовку нужно снова примерить. Его устанавливают прямо над натянутым шнурком, чтобы отмерить высоту заготовки над гребневым узлом.
• Результат переносится вниз, чтобы определить глубину нижнего реза. В показанном примере это 6 см. Их укладывают строго вертикально, от получившейся точки проводят горизонтальную линию.Линии для распиловки резов нижнего агрегата готовы.
• Сразу после разметки разреза отмечается линия нижнего разреза. Для этого необходимо с помощью рулетки отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовых стропил.
• После выполнения всех запланированных разрезов бедренная ножка не прикрепляется сразу, а используется как шаблон для изготовления жен.

Народники для заливки откосов вальмы выполняются без отклонения от изученной методики, но с учетом реальных размеров и специфики установки.Верхний срез подрезан только с одной стороны под углом, равным φ / 2. С нижним узлом все просто — все линии, если они проложены правильно, должны быть симметричными. По окончании обработки заготовок все элементы бедра устанавливаются и крепятся как обычные собратья.

Аналогичные действия проводятся при изготовлении и установке основных скатов. Для формирования нижних разрезов используется один из элементов бедра. Для верхнего среза сначала проводится линия под углом β, затем она заостряется с нужной стороны под углом, полученным расчетом по формуле 90º-φ / 2.

Среди этапов подготовки:

• Установка двускатной кобылки, образующей концевой свес. Они крепятся оцинкованными металлическими уголками к крайним пандусам основных откосов, опираясь на вырубки на наклонных участках укороченного фронтона. Шаг установки кобыл примерно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязательно должна быть гидроизоляционная прокладка. Нет смысла использовать дорогой полимерный или битумно-полимерный материал.Под кобылку можно положить кусочки рубероида или несколько слоев пергамина.
• Монтаж ветрового борта по периметру кровли. Работа начинается с прикрепления доски 50 × 150 мм к фронтальному и главному свесам. Длина доски для оформления фронтальных карнизов определяется по проекту, и корректируется по факту. Рулеткой или шнурком от диагональной стропильной ноги нужно провести прямую линию до лобовой доски фронтона.Затем необходимо проверить будущее положение диагональных стропил по отношению к углу ветровой обшивки с указаниями проекта. Ветровые доски, расположенные под углом, прилегающие к кобылке, сначала примеряются и подпиливаются, затем прикрепляются.
• Диагональные элементы застроены доской одинакового размера. Сегменты трита сращиваются с дюймовым сегментом.

Стропильный каркас датского типа готов. Осталось подшить карнизы и соорудить обрешетку в соответствии с техническими особенностями укладываемого покрытия на крышу.

Принцип устройства стропильных систем для крыш с укороченными вальмами не прост, но понятен. Сложность заключается только в устройстве торцевых частей, а правила и особенности их построения мы описали максимально подробно. Теперь необходимо применить полученную информацию на практике: потренироваться в строительстве самостоятельно или проконтролировать наемный коллектив.

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка.Чаще всего будущие домовладельцы выбирают, как они говорят, сердцем, принимая решения, основываясь на том, что им нравится, а что нет. Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы клиентов архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетикой, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом.В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Особенности конструкции

Конструкцию полувальмовой крыши нельзя назвать простой ни по конструкции, ни по установке своими руками, так как это коктейль положительных качеств простого двускатного и вальмового,. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника.Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

1. Обтекаемая форма. За счет отсутствия острых углов полувальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
2. Рациональное использование чердачного помещения. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
3. Высокая изменчивость. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полускатная крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам.Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок. При подготовке и установке вы можете столкнуться со следующими трудностями:

• Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, потребуется больше рубероида и древесины для стропильной системы, что скажется на стоимости работ.
• Высокий уровень сложности работы.Множество дополнительных опорных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится. Для начала работы потребуются расчеты и чертежи.
• Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь кровельного материала, требует усиленного фундамента, способного выдерживать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна.Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильную систему с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

• Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши.Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре. Также они снабжены торцами фронтонов, которые несут нагрузку от тазобедренных элементов.
• Стеллажи. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку в зависимости от типа стропильной системы.
• Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
• Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
• Стропила наклонные. Диагональная стропильная ножка, простирающаяся от конька до угла постройки. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или скрепляют две доски, используемые для обычного стропила.
• Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой на мауэрлат, уложенные на внешние несущие стены. Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
• Полуоножки. Укороченные стропила, прикрепленные к диагонали вверху, а внизу к мауэрлату.
• Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться. Есть два типа:

Специалисты по кровле советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Возведение полувальмовой крыши — сложный кропотливый процесс, доверить который можно только профессионалам.Устанавливают крышу в следующей последовательности:

После завершения внешних работ переходят к внутренним. Для. Чтобы использовать чердачное помещение как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом. Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

Полувальмовая кровля, стропильная система которой сложна, относится к разряду вальмовых конструкций.В нем бедра не устанавливаются на всю высоту ската. Сегодня этот вариант кровли используется довольно часто, так как она имеет красивый внешний вид и интересную форму.

Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать такую ​​крышу?

Определить площадь крыши очень просто. Для этого нужно разделить крышу на несколько форм.

При расчете голландского дизайна нужно разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно рассчитать, умножив ее стороны. Чтобы определить площадь второй фигуры, нужно суммы оснований умножить на высоту и произведение разделить на 2. Далее нужно сложить полученные значения и умножить их на 2. Так как в результате можно получить площадь откосов.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников.Площадь первой фигуры следует рассчитывать, как описано выше. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2. Далее сложите значения площадей первой фигуры и нескольких треугольников. В результате можно получить площадь откоса. Полученное значение нужно умножить на 2.

Вернуться к содержанию

Существующие типы стропильных систем для полускатных крыш

Схема односкатной крыши представлена ​​на рис.1. Изделие имеет сложную структуру. Трапеции в этом случае будут заменены многоугольниками.

По типу вальм крыши можно разделить на:

1. голландский. В нижней части обшивается бедро, и фронтон в виде трапеции переходит в свес карниза.
2. датский. Выполняется в обратном порядке. От карниза идет бедро в виде трапеции, а над ним устанавливаются небольшие треугольные фронтоны.

Вернуться к содержанию

Голландская кровельная конструкция

Под мансардным потолком есть мансарда, в которой окна будут обеспечивать вентиляцию.Эти элементы необходимо установить на фронтонах.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой вальмовой крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги разного типа, упоры, подкосы и шренгели.

Монтаж — дело непростое, поэтому первым делом нужно составить проект кровли и произвести расчеты. Стропильную систему полувальмовой кровли следует возводить следующим образом:

Рисунок 1.Схема полувальмовой крыши.

1. Перед укладкой мауэрлата потребуется сделать железобетонный пояс по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Этот блок используется для привязки стен к крыше здания. Он распределит нагрузку со стропильных ног на верх частного дома. Крепление мауэрлата осуществляется с помощью гаек, которые накручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые откосы. На вальмовых спусках он устанавливается на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150х50 мм.
3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части крыши. Его следует разместить между откосами. Элемент нужен для крепления стропил.
4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длину которых можно изменять в зависимости от конструкции. Наклонные стропильные ноги монтируются от углов постройки до конца конькового прогона. Они выдержат максимальную нагрузку.
№
5. Крепежные элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой — к торцевой части коньковой планки.
6. К основному мауэрлату и коньковому прогону крепят обычные стропильные ноги боковых откосов.
7. Народные стропильные ноги фиксируются ниппельными ножками.

Наиболее подходящей породой древесины для стропильной системы полувальмовой кровли является сосна.

Если было решено построить полувальмовую крышу самостоятельно, то следует взять на себя ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150х50 мм.Наиболее подходящая порода древесины — сосна. Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы избежать деформации устройства при дальнейшей эксплуатации. Дополнительно потребуется обработка древесины антимикробным составом.

Если пролеты большие, необходимо укрепить систему упорами. Стропильные ноги в большинстве случаев укрепляют фермами.

Раскосы и опоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти части будут опираться на плиты или балки перекрытия. В последнем случае вам нужно будет использовать затяжки.

Экструзионно-черновая «Вальмовая» крыша. | Fusion 360

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Вальмовая крыша — Испанский перевод — Linguee

Наружные стены облицованы кирпичом, имеется т ил е д вальмовая крыша . fccconstruccion.com	La Fachada es de obra vista y la cubierta de teja a cuatro aguas. fccconstruccion.com
Имеет три секции, из которых построена первая […] из камня и увенчана -й шатровой крышей . andaluciarustica.com	Tiene tres cuerpos, de los que el primero es […] macizo d e pied ra, y tejado a cua tro ag uas. andaluciarustica.com
Это h as a вальмовая крыша , a c балкон и мансарда. interpatagonia.com	Tiene como […] caractersti ca un soberado , techo a dos agua s y mirador […] центральный. interpatagonia.com
Имеет […] прямоугольный сто re y , вальмовая крыша a n d центральный балкон, […] , имеющий главный фасад с открытым коридором с колоннами. interpatagonia.com	Tiene p la nta rectangul ar, techo и os aguas y mirador […] Central, siendo su fachada main con un corredor abierto con pilares. interpatagonia.com
Интерьер примечателен «камарном», а экстерьер — квадратной башней, которая перекрыта , , , , , , , , , вальмовой крышей . visitcostadelsol.com	En su interior destaca el camarn, y en el external, la torre de planta cuadrada rematada en un dejadillo a cuatr o aguas . visitcostadelsol.com
Обустроены дома из линейки LARGO […] as bungalows wi th a вальмовая крыша a n d позволяет […] вариативность планировки в прямоугольном или L-образном плане. rdrymarov.cz	Las casas de la serie LARGO son de tipo bungalow de una […] planta c on tejado de cop ete (holands) y p er miten […] una ampia variabilidad de Disicin […] solucionada en el plano горизонтальный прямоугольный o en el plano горизонтальный en forma de L. rdrymarov.cz
Здание перекрыто , , , , , , , , , шатровая крыша, . turismonavarra.es	El Congunto est rematado por un […] revestimien to de teja a c ua tro aguas. turismonavarra.es
Двухэтажный […] прямоугольный pl и t , вальмовая крыша , a n d центральный балкон […] над основным доступом. интерпатагония.com	Posee una planta […] прямоугольный от до s pi sos y techo a dos agu as , un […] mirador central sobre el prtico de acceso y balcn retrasqueado. interpatagonia.com
с этим? S […] привлекательная кривая pp l e вальмовая крыша i t h как особый штрих. intergros.de	C на su pre cios o tejado d e co pete , dispone […] de ese detalle especial. intergros.de
Башня имеет парные арки на колоннах эпохи Возрождения и […] имеет балку-fr am e d вальмовая крыша . visitcostadelsol.com	El torr e n Presenta a rc os geminados […] sobre columnas renacentistas y se cubre a cuatro aguas con armadura de tirantes. visitcostadelsol.com
Бунгало ULM с это ` s вальмовая крыша n d крытая терраса […] очень подходит для людей, которые не могут или не любят подниматься по лестнице. intergros.de	Бунгало Este […] ULM, co n su tejado de copete y l a Preciosa t er raza cubierta […] , особенно рекомендуемые для персонажей аквелли […] a las que no les gusta o no pueden subir escaleras. intergros.de
Алтарь немного […] выше ступицы и h как a шатровая крыша . conllodeoincio.com	El presbiterio se encuentra algo ms elevado […] que l a ступица y t ien e techo a cu atr или agu as . conllodeoincio.com
Это простой […] прямоугольное здание wi th a шатровое s l a t e крыша . conllodeoincio.com	Se trata de un sencillo edificio de planta […] rectangula r con cubierta de pi zarra a cuatro a guas. conllodeoincio.com
Включая окно или […] искусственное окно, главный вход или […] faux entra NC e , крыша f o rm (парапет, ga bl e , 9 e , 9 909 m an sard, или […] комбинация) и архитектурная […] элементов (колонны, пилястры, фронтоны, свесы, балюстрады, башни, слуховые окна, купола и / или другие выступы фасадов и оконных проемов). orangecountyfl.net	Esto afecta a ventanas o falsas ventanas, entradas […] Principales o fals as ent rada s, techos (p arap etos , faldones, limatesas, […] мансарды, или комбинаты […] de estos) y a elementos arquitectnicos (колонны, пилястры, фронтоны, colgaduras, balaustradas, torres, buhardillas, cpulas y / o otras proyecciones de la fachada y ventanas). espanol.orangecountyfl.net
Элегантные линии […] a traditi на a l крыша , w it h gabl e o r n d- фронтоны, […] дарят ощущение тихой стабильности. koreana.or.kr	L и techumbre de una casa , ya sea a dos vertientes o […] de faldn, transmite una sensacin de installidad. koreana.or.kr
P e n t крыша w it h бедро a передняя кромка 934 934 934 передняя часть com	Techo de inc linac i n sencilla a cuatr o aguas con chafln weinor.es
Обрезка: удалите филе по всей длине, освободив головку (торец) от t h e бедро b o ne (подвздошная кость) и проведя вдоль галтели прилегает к позвонкам, тем самым освобождая галтель от […] поясница. eur-lex.europa.eu	Corte: e l solomillo d eber ser obtenido en toda su longitud separando la parte ms gruesa del hueso ilaco y despegndolo progresivamente del resto de las vrtebras, separndolo del lomo. eur-lex.europa.eu
Требовать специальные визы для женщин — значит стрелять с t h e hip , a и Я не поддерживаю это, поэтому, пожалуйста, подумайте более внимательно. к тому, что вы предлагаете делать. europarl.europa.eu	Exigir visados ​​especiales a las mujeres parece una propuesta al go excitada y no estoy a kind de ella, as que пересмотреть con мэр detenimiento lo que se propone hacer. europarl.europa.eu
Доска должна как можно точнее повторять изгиб стула, а ее нижний конец должен быть […] на высоте манник в ‘ с бедро j o в т. eur-lex.europa.eu	Панель debera seguir lo ms cerca […] posible la curvatura de la silla, y su extremo inferior debera estar a la altura de […] la art ic ulaci n de la cadera de l m ani qu . eur-lex.europa.eu
Результатом является сильный ритм безумный e o f hip h o p и электронные биты, поддерживающие фламенко и арабскую музыку, которые вдохновили весь проект. groovalizacion.com	Una fuerte base rtmica hip hop y beats Electrnicos espolvoreados entre el flamenco y la msica rabe que inspiran todo el proyecto. groovalizacion.com
Образец обычно берут из t h e бедра b o ne или заднего гребня подвздошной кости. moffitt.org	La muestra se suele tomar del hueso ilaco o de la cresta ilaca posterior. moffitt.org
Полная или частичная замена поврежденного сустава искусственным суставом (колено […] arthroplas ty , бедро a r th roplasty) azkidsheart.com	Reemplazo parcial o total de la articulacin daada por una articulacin искусственный (artroplastia de la […] rodilla, art ro plast ia de la cadera ) azkidsheart.com
Чувствительность к джазу a n d бедро h o p отношение […] хорошо присутствует в ее глубоком, остром и тонком дискурсе (как в текстах, так и в мелодии). groovalizacion.com	Sensibilida d jazz y actitud h ip ho p en un […] discurso (tanto en lo meldico como en lo lrico) profundo, afilado y lleno de matices. groovalizacion.com
Гриффин, затем […] заряжено обратно через t h e крыша t o wa убивает упавших пожарных. pbiproducts.com	Entonces […] Griffin co rri por el tejado hac ia los b om beros […] que haban cado. pbiproducts.com
В дополнение к ним Koskisen […] строительный боа rd s , крыша t r us ses и прочность […] Древесина сорта имеет маркировку СЕ. koskisen.com	Адемс, Лос-Анджелес […] tableros, es tr uctur as de techos y la mader a estructural […] de Koskisen posen el marcado CE. koskisen.es
Кварцит использовался на […] вентилируемый фасад, t h e крыша a n d внутренние и […] наружных фанеры. fccconstruccion.com	La cuarcita se ha utilizado en la […] fachada ve nt ilada , cubierta y chap ad os interiores […] у exteriores. fccconstruccion.com
Железный стержень на t h e крыша p i ck s up сигналы тревоги […] и передает их по очереди наследственным объектам в жилой зоне. unesdoc.unesco.org	Una vara […] de hie rr o en el tejado re cibe la s seles […] de alarma y las pasa a los objetos ancestrales en la zona donde se vive. unesdoc.unesco.org

Verner and Laverne Harton Home

Кто

Люди и организации, связанные либо с созданием этой фотографии, либо с ее содержанием.

Какие

Описательная информация, помогающая идентифицировать эту фотографию. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

Когда

Даты и периоды времени, связанные с этой фотографией.

Статистика использования

Когда в последний раз использовалась эта фотография?

Где

Географические данные о происхождении этой фотографии или о ее содержании.

Информация о карте

• Координаты названия места. (Может быть приблизительным.)
• Для оптимальной печати может потребоваться изменение положения карты.

Помогите нанести эту фотографию на карту

Сообщите нам, если вы знаете точное местонахождение этого предмета. В нижнем левом углу карты ниже выберите булавку () или поле ().Отпустите булавку или перетащите, чтобы создать новый прямоугольник. Масштабируйте и перемещайте карту по мере необходимости.

Взаимодействовать с этой фотографией

Вот несколько советов, что делать дальше.

Начать просмотр

Ссылки, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / Поделиться

Печать
Электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемом формате.

Ключ архивных ресурсов (ARK)

Международная структура взаимодействия изображений (IIIF)

Форматы метаданных

Изображений

URL

Статистика

Вернер и Лаверн Хартон Хоум, фотография, 1985; (https: // texashistory.unt.edu/ark:/67531/metapth324012/: по состоянию на 3 июня 2021 г.), Библиотеки Университета Северного Техаса, Портал в историю Техаса, https://texashistory.unt.edu; кредитование Датского общества сохранения наследия.

Рекомендации по проектированию зданий, устойчивых к ураганам — Архитектура Дуга Уайта

ВВЕДЕНИЕ
Эти рекомендации по проектированию были разработаны после урагана Хьюго, разрушившего США.Виргинские острова в сентябре 1989 года.
Они предназначены для использования в качестве руководства для предоставления широкой общественности дополнительной информации о проектировании зданий и ураганах, а также для содействия строительству сооружений, которые лучше выдерживают ураганный ветер. Информация в этом буклете предназначена только для справки. Настоятельно рекомендуется, чтобы любой, кто строит или проводит капитальный ремонт здания, проконсультировался со своим местным архитектором за профессиональным руководством, прежде чем продолжить.

Ураган Хьюго дал нам много уроков по проектированию зданий. По мере того как мы путешествуем по островам, «читая» поврежденные и неповрежденные конструкции, появляются несколько наблюдений, которые стоит повторить.

На острове Сент-Томас, который избежал полной ярости шторма, ветры, как сообщается, были постоянными от 130 до 135 миль в час с задокументированными порывами со скоростью 185 миль в час. Наблюдение за картинами повреждений также указывает на то, что, возможно, в шторме были локализованы торнадо. Оказывается, кроме зон торнадо, на ул.Томас, что в целом здания, которые были хорошо построены с достаточными системами анкеровки, уцелели, а здания, которые были построены не так хорошо, разрушились. На острове Санта-Крус, который испытал на себе всю силу ветра с порывами выше 200 миль в час, такое обобщение сделать труднее. Весь остров пострадал от опустошения. Уцелевшие здания были удачливыми и хорошо построенными.

Один тип здания восстает из разрушения и победит шторм, и это традиционная западно-индийская архитектура.Деревянные и каменные традиционные постройки пережили шторм с минимальным ущербом. Причины этого будут подробно рассмотрены здесь.

Тип здания, который, по наблюдениям, пострадал больше всего, — это жесткое каркасное, крупнопролетное металлическое складское сооружение. Эти здания относительно менее дороги в строительстве по сравнению с традиционными постройками и обеспечивают очень большие свободные пространства внутри. Их отрицательное качество заключается в том, что они, как правило, более подвержены повреждениям от сильного ветра, чем обычные конструкции.При проектировании этой конструкции для использования на Виргинских островах следует учитывать увеличение расчетных ветровых нагрузок и требования к хомутам.

Загрузить контрольный список экологического строительства

УРОКИ ТРАДИЦИОННОЙ ЗАПАДНОЙ ИНДИЙСКОЙ АРХИТЕКТУРЫ
Архитектурное наследие Виргинских островов уходит корнями в историческую архитектуру Северной Европы и Новой Англии из-за моделей колонизации и торговли, начиная с семнадцатого века.

Первые европейские поселенцы в Карибском бассейне построили здания, похожие на те, к которым они привыкли на своей родине.Эти сооружения не особо подходили для тропической среды. За последние несколько сотен лет эти здания были изменены из-за окружающей среды и климатических условий, чтобы они могли функционировать в тропическом климате, и мы можем наблюдать появление «Карибского стиля» с собственным характером. Этот архитектурный стиль, несомненно, очаровательный, но при этом весьма функциональный. Поскольку климатические условия мало изменились за последние несколько сотен лет, этот тип строительства все еще используется сегодня.Путешествуя по островам, мы видим, что именно эти традиционные здания, как группа, лучше всего пережили шторм.

Вальмовая крыша с крутым скатом и четырьмя сторонами изначально была спроектирована и использовалась для предотвращения скопления большого количества снега на крыше в северные зимы. При переселении на Карибы форма сохранилась, но функции конструкции изменились. Крутой наклон обеспечивал большой объем воздушного пространства высоко в здании, что позволяло горячему воздуху подниматься и способствовало охлаждению конструкции.

Четыре наклонные стороны крыши обеспечивали минимальное сопротивление ветру и позволяли ветру дуть по крыше и вокруг нее независимо от направления ветра.

Традиционные шатровые крыши Вест-Индии не имеют свесов. Стропила останавливаются у края стен. Такая конструкция значительно снижает вероятность того, что ветер поднимется под карниз и поднимет крышу. (Рис.1)

По сравнению с типичной двускатной крышей «американского типа ранчо» с ее выступающими карнизами и тупыми концами (фронтонами), вы можете увидеть, что этот тип крыши дает больше возможностей для ветра обхватить крышу по краям и разорвать ее

оф.(Рис.2)

Подъезды и галереи были добавлены к конструкциям шатровой крыши Вест-Индии в виде отдельных пристроенных односкатных крыш, не связанных с основной крышей, для защиты стен и проемов от солнца и дождя. Эти подъезды и галереи прикреплены к стенам основной крыши и поддерживаются колоннами по внешнему краю, что обеспечивает им надежную фиксацию. (Рис.3)

Если крыльца и галереи снесет шторм, их можно было прикрепить, чтобы не уносить с собой основную крышу.

Здания в Вест-Индии также, как правило, имеют небольшие индивидуальные крыши, часто в результате того, что конструкция строилась в течение длительного периода времени с добавками, добавляемыми то тут, то там. Эти меньшие отдельные крыши не обеспечивают такой большой аэродинамический профиль для ветра для создания подъемной силы, как большая монолитная крыша, которая может действовать так же, как крыло самолета, когда ветер проходит над ней, создавая огромную подъемную силу, которая имеет тенденцию вызывать крыша буквально захотела взлететь в небо и улететь.

ТРАДИЦИОННЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ
Деревянные и каменные традиционные здания пережили шторм на всех трех Виргинских островах.

Очевидно, что каменное здание должно быть прочнее деревянного. Однако я видел каменные конструкции, которые были построены неправильно, которые рухнули, в то время как правильно построенные деревянные конструкции сохранились. Поэтому важно знать, что не столько материал, из которого вы строите, сколько то, как вся конструкция скреплена, что становится ключевым моментом в выживании во время шторма.

Один из поистине удивительных уроков материала урагана Хьюго — это деревянная черепица. В качестве строительного покрытия они прекрасно работают как на стенах, так и на крышах. Снова и снова мы видели примеры обоих островов, где этот материал все еще не поврежден. Вероятно, это связано с тем, что при правильном применении только 1/3 черепицы подвергается воздействию погодных условий, а 2/3 черепицы покрывается слоями черепицы над ней.

Традиционные деревянные постройки на удивление хорошо пережили шторм.Типичное деревянное здание в Вест-Индии имеет систему стен из столбов и балок, где верхняя и нижняя плиты надежно надрезаны или привязаны к стойкам. Шпильки 4 × 4 обычно имеют размер 3′-0 дюймов по центру по вертикали с элементом одинакового размера для верхней и нижней пластины. Эта рама усилена диагональными связями (так называемые входные связи) на каждом углу. Правильно установленная перемычка — главный ключ к выживанию деревянных конструкций. Затем внешняя часть каркаса обшивается деревянным сайдингом или деревянными плитами T&G с укладкой черепицы.В результате получается очень прочный деревянный ящик, который, если его правильно прикрепить к фундаменту и крыше, сможет пережить такой шторм.

КОНСТРУКТИВНЫЕ МЕТОДЫ: КЛЮЧ — КЛЮЧ
Основная концепция правильного закрепления конструкции, выдерживающей ураганный ветер, очень проста. Все основные компоненты структурной системы должны быть надежно привязаны друг к другу и к фундаменту, чтобы между крышей и землей существовала прямая структурная связь.

Разрушение конструкции произойдет первым в самом слабом звене этой цепи.Как только в одной части конструкции происходит отказ, начинает действовать теория домино, и другие прилегающие части конструкции начинают падать. Довольно часто мы видели признаки того, что сами здания, кажется, выдерживают шторм до тех пор, пока не попадают в обломки соседних зданий, которые затем запускают разрушительную цепную реакцию.

Следующее обсуждение проведет вас через некоторые типичные способы разработки систем анкеровки в деревянных и каменных зданиях.
Оцинкованная гофрированная металлическая кровля зарекомендовала себя как хороший материал, выдерживающий штормы.При установке оцинкованной кровли следует учитывать некоторые из следующих замечаний. (См. Технические характеристики руководства на задней обложке). В ситуациях, когда оцинкованная кровля оторвалась и деревянный каркас остался неповрежденным, оказывается, что от деревянных стропил отламывается перлин, к которому прибивается оцинкованный материал. Поскольку деревянные стропила в этом типе конструкции могут располагаться на расстоянии до трех футов, рекомендуется, чтобы эти перлины были закреплены болтами (минимум один болт 3/8 ″ x5 ″ на каждое стропило), а также прибиты гвоздями к стропилам. стропила.Затем к перлину прикручивают оцинкованную крышу. (Рис.4)

В крышах с деревянным каркасом конец стропил должен быть закреплен (с помощью гальванизированной металлической ураганной ленты 12 Ga) от верха стропила к верхней плите, если плита прикреплена к бетонной кольцевой балке (рис. 5) или непосредственно к нижней стороне верхней пластины для стены деревянного каркаса (или, предпочтительно, непосредственно к стойкам, если позволяет расстояние). (Рис.6)

Традиционные шатровые крыши датской Вест-Индии построены с ферменными стропилами.Стропильная ферма — это просто два стропила, соединенных воротниковой балкой. (Рис.7) На небольшой вальмовой крыше (максимум 18 футов в ширину и 30 футов в длину) у каждого второго стропила есть воротниковая балка с воротниковой балкой на бедре, связывающая центральную бедренную балку стропильного воротника с общими стропильными балками ( Рис.8). Эта крыша обычно имеет стропила, расположенные на расстоянии не более трех футов, и обшита шпунтованными досками размером 1 × 6, поверх которых находится слой рубероида №15. Перлины 2 × 4, к которым прикручивается оцинкованная кровля, накладываются поверх войлока, прибиваются и прикручиваются к стропилам внизу.В конструкции такого типа нет коньковой балки, и буквально сотни таких крыш пережили шторм.
В больших вальмовых крышах, особенно в старых исторических зданиях, система распорок и воротниковых балок может стать весьма обширной. Фактически, я исследовал некоторые конструкции, которые настолько сложны, что трудно понять, как они вообще были построены.

Стены — это связующее звено, которое прикрепляет крышу к полу, и во время урагана они действуют совершенно противоположно по функциям, которые они выполняют, и по типу сил, с которыми они сталкиваются.

Обычно стены поддерживают крышу. Во время урагана, если вы собираетесь его удержать, они должны удерживать крышу. Поэтому важно знать о растягивающих силах, которые нагружают стены во время шторма. Также важно знать о боковых нагрузках (ветровых нагрузках), которые действуют на стены во время шторма (рис. 9)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУКОВОДСТВА — ДЕРЕВЯННЫЕ СТЕНЫ
Как и в случае с крышами, все компоненты стеновой системы должны быть надежно связаны друг с другом. Если вы имеете дело с деревянными стенами, нижние плиты следует пристегнуть ремнями к стойкам и надежно прикрепить к полу.Если вы имеете дело с полом с деревянным каркасом, стойки должны быть прикреплены ремнями непосредственно к балкам пола через каждые три фута. Если вы прикрепляете стены с деревянным каркасом к бетонной плите или каменной стене фундамента, нижняя плита должна быть прикреплена анкерными болтами, вставленными в бетон через каждые три фута по центру. Деревянная стеновая конструкция, когда-то привязанная сверху и снизу к соединительным элементам, затем должна быть закреплена для ветровых нагрузок с помощью диагональных подпружиненных распорок, установленных в противоположных направлениях на каждом конце стены.Затем эта рама может быть покрыта внутренней и внешней обшивкой, будь то деревянный сайдинг или токарный станок по металлу и штукатурка, все из которых обладают способностью противостоять ветрам ураганной силы, если внутренняя рама должным образом прикреплена к соседним элементам. (Рис.10)

КАМЕННЫЕ СТЕНЫ
Каменные стены, хотя и значительно более прочные, чем деревянные, все же подлежат аналогичным концепциям анкеровки и армирования, как и деревянные стены.

Если каменные стены не армированы каркасом из бетона и стальной арматуры, они уязвимы для обрушения при ураганном ветре.Кладочную стену необходимо армировать сверху вниз. Каменные стены обычно опираются на бетонные плиты или фундамент. Следует оставить стальной арматурный стержень №4, выступающий на 16 дюймов от плиты перекрытия под углом 16 дюймов. Поскольку бетонные блоки помещаются в стену, отверстия в блоках, содержащие арматуру, должны быть заполнены бетоном. Через каждые 48 дюймов арматурный стержень №4 должен проходить вертикально, а ячейки блока вокруг него должны быть заполнены бетоном до высоты кольцевой балки глубиной 12 дюймов и ширины 8 дюймов, которая проходит по периметру здания в верхней части стены. .Все оконные и дверные проемы должны иметь по 2 вертикальных стержня №4, залитых бетоном с каждой стороны проема. (Рис.11)

Анкерные болты должны быть установлены в бетонной кольцевой балке с выдержкой минимум 48 ″ o.c. прикрепить деревянную верхнюю пластину.

Одна из систем крепления деревянных элементов крыши к каменным стенам показана на рис. 5. Другая система, обычно используемая на Виргинских островах, заключается в том, что деревянные балки крыши залиты в бетонную кольцевую балку так, чтобы верх балки и балка верхние части кольцевой балки находятся на уровне друг друга.Это может хорошо работать, если балки прикреплены к кольцевой балке. Один из способов добиться этого — отлить кольцевую балку из двух частей. Нижняя часть содержит типичную арматуру, необходимую для кольцевой балки. Затем сверху устанавливаются балки, в балке просверливается отверстие и через балку продлевается арматурный стержень №4. Этот стержень также прикреплен к другому стержню, выступающему из нижней части кольцевой балки. Остальная часть кольцевой балки заливается вокруг стальной арматуры и деревянной балки.(Рис.12)

ФУНДАМЕНТЫ
Большинство фундаментов на Виргинских островах залиты бетоном и обычно неразрывно связаны со строительством цистерны, образуя массивное основание, к которому крепится остальная часть конструкции. Ключевым моментом здесь является еще раз подчеркнуть важность надежного крепления здания к фундаменту. При анкеровке деревянных и каменных стен к бетонным лабораториям и фундаментам, закрепляйте стены каждые три-четыре фута (максимум) с помощью стального соединителя (анкерного болта или арматуры) от стены до фундамента.

ОСНОВАНИЯ КОЛОНН И КРЫШИ
Тип используемого основания колонн играет важную роль в системе крепления односкатных крыш. В результате этого шторма у меня есть несколько очень конкретных рекомендаций относительно типа оснований колонн, которые следует и не следует использовать.

Рекомендуемые базы: названия производителей используются только для облегчения идентификации типов продуктов. Подойдет и любая аналогичная база других производителей. Рекомендуемые типы оснований представляют собой цельные блоки, которые залиты в бетон с минимальным давлением 12 Ga.толщиной 7 млрд лет в районах с сильным ветром.

Двумя такими примерами являются основания колонн Simpson серии CB и основания приподнятых столбов Simpson серии EPB. Колонны должны быть закреплены болтами через эти основания (рис. 13)

НЕ рекомендуется использовать основание столба регулируемого типа, которое прикрепляется к анкерному болту, установленному в плите после ее заливки. Эти основания столбов не выдержали ураганного ветра двумя способами: 1. Металлическое основание столбов вырывается из анкерного болта и уносится вместе с колонной и крышей.2. Анкерный болт отрывается от бетона, и колонна уносится. К сожалению, много раз в прошлом этот тип разъема был единственным, доступным на острове. Я настоятельно рекомендую строительным компаниям полностью отказаться от размещения этого типа почтовых баз. (Рис.14)

САНАРНЫЕ КРЫШИ
Основная концепция односкатных крыш по сравнению с основной крышей до Хьюго заключалась в том, чтобы строить односкатную крышу.
