Правильный каркасный дом. Правильный силовой каркас

Конечно же Вы слышали про то, что фундамент основа дома. Это так, но у каркасного дома есть и другая основа — не менее важная чем фундамент. Это сам каркас.

Какой каркасный дом «правильный»?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует.

Вы спросите почему? Да очень просто. Каркасный дом — это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений — «полуправильных», ну а «неправильных» вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют ввиду, говоря про «правильность». Это каркас американского и реже, скандинавского типа.

Почему именно они считаются образцами «правильности»? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке и очень значимый процент в скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет . За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит — делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

  1. Конструктивная надежность решений.
  2. Оптимальность по трудозатратам при возведении.
  3. Оптимальность по затратам материалов.
  4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про «правильный каркас» или про «правильные узлы каркасного дома», то как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать «полуправильными»? В основном это те, которые отличаются от типовых скандинаво-американских решений, но тем не менее, так же удовлетворяют по крайней мере двум критериям, надежность конструкции и хорошие решения по части теплотехники.

Ну а к неправильным я бы отнес все остальные. Причем их «неправильность» зачастую условная. Совсем не факт, что «неправильный» каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном неправильность заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала, там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток «неправильных каркасов» в том, что они не дают совершенно никаких выигрышей по сравнению с «правильными» или «полуправильными» — ни в надежности, ни в стоимости или трудозатратах… вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть) — неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности «американского» каркаса

Американский каркас — это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.

Американцы ребята прижимистые и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом, они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе строителей, быстренько подадут в суд, и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению — цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее, основные моменты, отличающие именно американскую каркасную схему:

типовые узлы каркасного дома

Вначале стоит отметить, что «правильные» каркасные дома делаются без применения бруса и только из сухих пиломатериалов. То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски. Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое что отличает «правильный» каркасный дом — использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию, вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас

  1. Углы — есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
  2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
  3. Усилитель над проемами — доска установленная на ребро. Так называемый «хидер» от английского header.
  4. Сдвоенная верхняя обвязка из доски, никакого бруса.
  5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках — углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как при наличии обшивки плитами OSB3 (ОСП) по каркасу, в американском стиле, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно, про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов.

Хотя реально, основными являются только первые две.

узлы углов каркасного дома

  1. Вариант 1 — так называемый «калифорнийский угол». Самый распространенный вариант. Почему именно калифорнийский — понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
  2. Вариант 2 — закрытый угол. Так же один из самых популярных. Суть так же — дополнительная стойка для того чтобы сделать полку на внутреннем угле. Из достоинств — качество утепления угла лучше, чем в варианте 1. Из недостатков — такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
  3. Вариант 3 — «скандинавский» теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что на мой взгляд это самый «теплый» вариант угла.
    И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием, нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус — плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметите — во всех трех вариантах из досок, угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу, имеем сразу 2 недостатка — во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых — если в углу стоит брус, то изнутри нет «полочек» чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про «неправильные» каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода, и думая, как потом к нему прикрепить отделку, если можно сделать «теплый» угол из досок? Притом, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка, это наиболее значимое отличие американской схемы каркаса, от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про «неправильные» проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего «усиления» проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов, не висели на гвоздях. Просто, надежно и универсально.

На рисунке 3 — одна из упрощенных разновидностей, когда нижняя обвязка окна, врезается в разорванную стойку. Но при этом, обе оконные обвязки, по-прежнему имеют опоры по краям.

Поэтому формально, нельзя говорить про то, что если стойки не сдвоены, то это «неправильно». Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае — они просто бессмысленны.

В данном случае, горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам — нет.

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого, можно рассматривать как «неправильность» проема. Это хедер над проемом (header).

Оконный «хидер»

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка — лаги перекрытия второго этажа, стропильная система. А сама стена, ослаблена на «прогиб» в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хедера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов) или были врезаны в крайние стойки, если они одинарные. Причем сечение хидера, напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хидер. Он может быть так же сдвоенным, строенным, наращенным в высоту и т.п. — повторюсь, зависит от нагрузки. Но как правило, для проемов до 1.5м по ширине, хидера из доски 45х195 вполне достаточно.

Является ли отсутствие хидера признаком «неправильности» каркаса? И да и нет. Если действовать по американскому принципу «просто и надежно», то хидер должен присутствовать на каждом проеме. Делай так — и будь уверен в результате.

Но на самом деле, нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме, и стропила на этом участке стены расположены по краям проема — нагрузка сверху на проем минимальна и можно обойтись без хидера.

Поэтому к вопросу хидера стоит относится следующим образом. Если он есть — отлично. Если его нет — то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет в первую очередь от нагрузки приходящейся на зону проема сверху.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, так же отличительная особенность американского каркаса.

двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены «на прогиб» от нагрузки сверху — нагрузка от перекрытия, стропил и т.п. Кроме того, обратите внимание, на перехлесты второго ряда обвязки.

  1. Перехлест в углу — связываем вместе две перпендикулярных стены
  2. Перехлест по центру — связываем вместе 2 участка одной стены
  3. Перехлест по перегородке — связываем вместе перегородку с наружной стеной

Таким образом сдвоенная обвязка выполняет и вторую задачу — обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это опять же, не самое лучшее решение. Во-первых, по толщине брус больше чем сдвоенная обвязка. Да, «на прогиб» это может и лучше, но не факт, что это нужно, а вот «мостик холода» вверху стены, будет значительнее. Ну и реализовать вот этот вот перехлест, для обеспечения цельности всей конструкции — сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один «краеугольный камень». Наверняка вам встречались фразы про «укосины сделаны неправильно». Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на «сдвиг» в боковой плоскости. Потому что благодаря укосине — появляется система треугольных конструкций, а треугольник — самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

правильная укосина

Почему именно такая укосина называется «правильной» и на что следует обратить внимание?

  1.  Такая укосина устанавливается с углом от 45 до 60гр — это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон — лучше всего.
  2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку — это достаточно важный момент, таким образом мы связываем конструкцию воедино.
  3.  Укосина врезается в каждую стойку на своем пути.
  4. На каждый узел — примыкание к обвязке или стойке, должно быть не менее 2 точек крепежа. Так как одна точка даст «шарнир» с определенной степенью свободы.
  5. Укосина врезается «на ребро» — так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой «неправильной» укосины. Но тем не менее, встречается сплошь и рядом.

неправильная укосина

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого «неправильного», ведь формально, это тоже треугольник?

  1. Во-первых — очень маленький угол наклона.
  2. Во-вторых, в такой плоскости, доска укосины работает хуже всего.
  3. В-третьих, зафиксировать к стене такую укосину сложно.
  4. В-четвертых, обратите внимание, на то, что в местах примыкания к каркасу, образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол — непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, так же распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь — на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по 1 гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных «укосиков и подкосиков», которые даже не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина, какой-то вклад да вносит. Но еще раз — зачем делать по-своему, если хорошее решение уже есть?

На этом, закончим с американским каркасом и перейдем к скандинавскому.

Правильный «скандинавский» каркас

В отличии от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас по сути есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, то речь идет про такую конструкцию.

Типичный скандинавский домокомплект

скандинавский каркас

Углы, укосины — тут все как у американцев. На что же обратить внимание?

  1. Одинарная обвязка по верху стены
  2.  Силовой ригель, врезанный в стойки на протяжении всей стены
  3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый «скандинавский ригель» — он заменяет собой и американские хедеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем на мой взгляд преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками, потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда «мостик» холода имеет ширину 1 доски и другой вопрос — когда их уже 2 или 3.

Конечно, зацикливаться на «мостиках холода» не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но тем не менее — они есть и если есть возможность относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличии от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат и дорогие энергоносители. А ведь по климату, скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что в отличии от американского он таки требует каких то мысленных усилий. Например — на больших проемах могут-таки потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хедеры. А где то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши — может и ригель даже не потребуется.

В общем скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском, лучше их включить, хотя бы на минимальном режиме .

«Полуправильные» каркасы

Напомню, что под «полуправильными» я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых «скандинаво американских» решений. Поэтому называть из «полуправильными» нужно осторожно.

Приведу несколько примеров.

Пример того как можно «перебдеть»

Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект, кроме того, заказчик заплатил за проект ощутимую сумму и формально — нарушений по конструкции нет, а с озвученными недостатками текущего решения, он смирился.

Почему же тогда я отнес этот каркас к полуправильным? Обратите внимание на то, что здесь есть и «скандинавские ригели» и американские «хидеры» и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема и скандинавская и сверху накинуто еще процентов 30% запаса по русски, на всякий случай. Ну а сборная стойка из 6 (!!!) досок под клееной балкой конька, говорит сама за себя. Ведь в этом месте единственное утепление — это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

«Полуправильным» я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности «на случай атомной войны». Зато изобилие «мостиков холода» и огромный перерасход материала на каркас и высокая трудозатратность работ, что так же сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример — каркас по системе «двойной объемный каркас», пропагандируемый одной московской компанией.

Основное отличие — это фактически «двойная» наружная стена, с разнесенными, относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую в первую очередь решает такой каркас, можно решить и более простыми, надежными «правильными» методами типа перекрестного утепления.

И что любопытно, обычно «полуправильные» каркасы так или иначе имею в себе «скандинаво-американские» решения. А отличия скорее в попытке «улучшить хорошее». Вот только часто бывает, что получается — «лучшее, враг хорошего».

Такие каркасы можно смело назвать «полуправильными» именно потому, что грубых нарушений тут нет. Есть отличия от типовых «американо скандинавских решений» в попытках что то улучшить, или придумать некую «фишку». Платить за них или нет — выбор заказчика.

«Неправильные» каркасные дома

Теперь поговорим о «неправильных» каркасах. Самый типичный, я бы даже сказал собирательный, случай, представлен на фото ниже.



Квинтэссенция «направильного» каркасного домостроения.

Что сразу можно отметить на данном фото?

  1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
  2. Брус в углах и на обвязках и даже на стойках — это «мостики холода» и неудобство в дальнейшей работе.
  3. Отсутствие хидеров и усилений проемов.
  4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
  5. Сборка на уголки с черными саморезами, назначение которых — крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть «неправильным» каркасом или «РСК». Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того, как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании, его можно отнести и к «полуправильным» — ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток «неправильных» каркасов? Основной недостаток в том, что если люди разбираются в том, что они делают, они довольно быстро приходят к «канадо скандинавской» схеме. Благо что информации сейчас навалом. А если не приходят, то это говорит об одном. Им по большому счету наплевать на результат. Классическая фраза при попытка задать им вопрос, почему именно так — «мы всегда так строили, никто не жаловался». То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться — а как же вообще это принято делать.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать «правильно»? Ведь ровно никаких преимуществ — такой каркас не дает! Один большой набор «не самых лучших решений» с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у «правильного», стоимость — тоже, а материалоемкость возможно даже больше.

Подведем итог

В качестве итога — «правильным» принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение «трудозатратность-надежность-качество».

К полуправильным и неправильным — относятся все остальные виды каркасов. При этом каркас может быть вполне надежным, но «неоптимальным» со стороны материалоемкости, трудозатрат, теплотехнических решений.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от «правильных» американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых «правильных» решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой. А это очень рискованный путь, который может аукнутся в будущем владельцу дома.

Поэтому — хотите гарантировано правильных, оптимальных решений, обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая что обычно называют «правильным» каркасным домом, можно гораздо быстрее понять кто перед вами — строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

Все о каркасном строительстве

Каркасное строительство на сегодняшний день является самой современной формой возведения домов, и причиной этого являются неоспоримые плюсы данной технологии. Первые каркасные дома пришли к нам из Америки, где люди умеют считать деньги и не любят переплачивать за то, что можно получить дешевле не теряя в качестве. Со временем данная технология распространилась в Европу и Россию, усовершенствовалась и стала на сегодняшний день самой современной технологией возведения как жилых домов, так и других построек.

Суть каркасного строительства

Дом может возводиться двумя способами:

  1. Из деревянного бруса монтируется каркас дома, после чего его обшивают плитами или любым другим отделочным материалом. Можно использовать вагонку, сайдинг, гипсокартон и другие материалы. Чтобы дом был теплым, не пропускал ветер и влагу, внутри пространство стены заполняется современными утеплителями и изоляторами (на основе минеральных веществ).
  2. Второй способ обшивки каркасника – обшивка SIP (сэндвич) панелями. Этот способ пришел к нам из США, и считается более удобным.

При соблюдении технологии строительства оба способа позволяют возвести одинаково качественные и долговечные дома.

Плюсы каркасного строительства:

  1. Быстрота. Постройка среднего каркасного дома при наличии всех материалов и опыта занимает не более 2 месяцев.
  2. Универсальность технологии. Технология подходит для строительства жилого дома, бани, гаража и любых других построек без исключения. Дома отлично зарекомендовали себя как в холодных, так и в жарких климатических зонах.
  3. Относительная дешевизна. Сегодня это один из самых дешевых способов постройки. Даже при использовании самых дорогих и современных материалов, строительство каркасника обойдется вам как минимум в 2 раза дешевле блочных или кирпичных домов.
  4. Отличные показатели теплоемкости, теплопроводности, звукоизоляции. Летом в каркасных домах сохраняется комфортная температура и свежесть, а зимой затраты на обогрев дома значительно ниже, чем в других домах.
  5. Простота прокладки коммуникаций.
  6. Значительная экономия на фундаменте благодаря легкости дома. Облегченный неглубокий фундамент сократит срок усадки и постройки.

Данный дом легко достроить, разобрать, перенести на другое место, поменять утеплитель или другие материалы. Легкий доступ к внутреннему слою стены позволяет усовершенствовать коммуникации даже через несколько лет после строительства. Кроме того, дом отличается экологичностью и устойчивостью – он выдерживает землетрясение до 8 баллов.

Пропитка деревянных материалов конструкции сохраняет качество около 20 лет. Однако практический опыт показывает, что каркасные дома имеют срок эксплуатации около 100 лет. По долговечности они ни в чем не уступают блочным домам, если при строительстве использовались только качественные элементы. Обратите внимание на качество пропитки деревянных элементов, хорошо ли просушены доски, используйте только самые современные утеплители и другие наполнители – и тогда ваш дом порадует не только ваших детей, но и внуков и правнуков.

Элементы каркаса и расчеты узлов в каркасном домостроении

Углам при сборке каркасного дома уделяют особое внимание. Они несут на себе большую нагрузку от конструктивных элементов строения, его отделочных материалов. Именно в них чаще всего образуются мостики холода, негативно влияющие на микроклимат в комнатах и состояние каркаса. Чтобы не беспокоиться о надежности каркасного дома, углы должны быть собраны правильно.

Читать далее

В том, чтобы каркасный дом получится теплым, уютным, энергосберегающим и долговечным, большую роль играет правильно собранный стеновой “пирог”. Он представляет собой стойки каркаса, между которыми уложен утеплитель, защищенный гидро- и пароизоляционными материалами. При сборке пирога каркасного дома важно соблюдать технологию работы, так как даже небольшие ошибки могут привести к печальным последствиям.

Читать далее

Мы систематизировали важнейшие определения из сферы проектирования и каркасного строительства. Теперь вам будет легче ориентироваться в готовых проектах и общаться с мастерами.

Читать далее

Планируете соорудить небольшой сарай на приусадебном участке, но не знаете, какой технологии отдать предпочтение? Предлагаем ознакомиться с одним из самых простых и доступных решений – каркасной постройкой. Даже начинающий мастер сможет возвести деревянный сарай своими руками, который прослужит не один десяток лет.

Читать далее

Чтобы построить садовый домик своими руками, нужно не так много, однако готовое строение – настоящая палочка-выручалочка на открытом участке. Даже небольшого и простого домика хватит для того, чтобы скрываться от непогоды, хранить хозяйственный инвентарь, комфортно отдыхать детям и взрослым.

Читать далее

Один из самых простых и доступных способов строительства гаража – возведение каркасной постройки. Такой вариант все чаще предпочитают собственники загородных домов и дач ввиду значимых преимуществ сооружения. Основные аргументы «за»: ценовая доступность и простота возведения. Разберемся, как построить каркасный гараж своими руками, какие материалы лучше использовать, и какой технологии стоит придерживаться.

Читать далее

Сип панели активно применяют во всем мире для быстрого сооружения недорогих домов, приусадебных построек и т.д. Популярность стройматериал получил благодаря хорошим эксплуатационным характеристикам и ценовой доступности. Некоторые умельцы приспособились изготавливать утепленные плиты собственноручно.

Читать далее

Деревянное строительство сохраняет популярность, несмотря на появление новых, более технологичных материалов. Производители пиломатериалов совершенствуют свою продукцию, стараясь устранить недостатки естественной древесины. Многие застройщики коттеджей заменяют традиционные бревна на клееный брус. Такое строение практически не дает усадку, отличается высокой прочностью и долговечностью.

Читать далее

Фильмы и книги Ларри Хона широко используются в каркасном домостроении. Основываясь на личном многолетнем опыте, плотник создал несколько трудов, затрагивающих разные вопросы – от базовых строительных навыков до передовых методов сооружения каркаса стен, лестниц и крыш.

Читать далее

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она очень популярна сейчас. Но устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, а только потом возводят стены и крышу.

Читать далее

Цементно-стружечные плиты или ЦСП – это прессованная, прошедшая термообработку смесь из портландцемента и древесной стружки. После формовки материал тщательно просушивают. Техническую твердость он набирает в течение последующих двух недель. По эксплуатационным свойствам готовые плиты превосходят фанеру, гипсокартон, ОСП, ДСП. Их широко применяют для обшивки каркасного дома, монтажа перекрытий.

Читать далее

Чтобы понять, что такое сэндвич панель, рекомендуем отталкиваться от англоязычного понятия sandwich, то есть бутерброд из нескольких слоев. Этот популярный стройматериал характеризуется трехслойной структурой: пара жестких листов с утеплителем посредине. Наружные слои являют собой либо магнезитовую плиту, либо металл, поливинилхлорид, иногда ДВП. Элементы, они же слои сэндвич панелей, между собой склеены — использована технология холодного или горячего прессования. По назначению различают стеновые, фасадные и кровельные панели, а также варианты для внутренних перекрытий и перегородок. Результатом установки является и облицовка, и утепление. Актуален монтаж сэндвич панелей как в коммерческом, так и в жилищном строительстве.

Читать далее

Построенные по традиционной технологии индивидуальные жилые дома все чаще конкурируют с быстровозводимыми постройками. Бетонные блоки, кирпичи, бревна уступают место металлопрофилям, ориентированно-стружечным плитам, SIP-панелям. Во главу угла потребители ставят рациональное соотношение денежных, временных и трудовых затрат с качеством возведенного дома.

Читать далее

Энергонезависимый каркасный дом –  это высокотехнологичное и дорогостоящее оборудование, нестандартные решения для основных инженерных систем, эффективные изоляционные материалы. Возведение такого здания требует соответствующей теоретической подготовки как проектировщиков, так и рабочих на стройке. Для этого есть Свод правил по проектированию и строительству энергоэффективных одноквартирных жилых домов с деревянным каркасом от 1 июля 2002 года (СП 31-105-2002). На 2018 год он все еще имеет статус действующего.

Читать далее

В результате обработки древесины образуется стружка, именуемая опилками. Этот материал хорошо себя зарекомендовал в качестве утеплителя полов, стен и крыш в хозяйственных и жилых постройках. Используя опилки как утеплитель, можно добиться достойных показателей теплоизоляции при небольших финансовых затратах. Производственные формы выпуска древесной стружки для утепления — гранулы, арболитные плиты, древесные блоки, опилкобетон.

Читать далее

Минераловатные утеплители на основе базальта – хороший вариант для теплоизоляции частных домов, хозяйственных построек, промышленных объектов. Базальтовые маты и плиты обладают высокой прочностью, долгим сроком эксплуатации, огнестойкостью, гидрофобностью, высоким показателем теплосбережения. Одна из наиболее известных марок утеплителей на основе горных базальтовых пород – ISOROC (ИЗОРОК). Она представлена большим числом наименований, у каждого из которых есть свои отличительные черты. Читать далее

При строительстве домов из бревен и бруса обязательно выполняют межвенцовое утепление. Прокладка специального материала между рядами брусьев – это не только сохранение тепла в доме. Его наличие также защищает древесину от внешних воздействий, препятствует образованию щелей между венцами. Но как правильно выбрать и уложить утеплитель, чтобы он в течение многих лет не терял своих свойств?

Читать далее

В каркасном домостроении дерево выступает одним из основных стройматериалов. Его прочностные характеристики во многом определяет срок службы всего сооружения. Чтобы пиломатериалы преждевременно не утратили своих качеств, перед использованием их необходимо покрывать защитными пропитками.

Читать далее

80% каркасных домов обустраивают с использованием минеральной ваты, достойный представитель – утеплитель Rockwool.

Читать далее

Фундаменты на винтовых сваях – не редкость в каркасном домостроении. С учетом особенностей постройки к полу первого этажа предъявляют ряд требований. Основание должно быть не только прочным, но легким, чтобы не создавать чрезмерной нагрузки на сваи. Не менее значим и теплоизоляционный аспект. Как объединить эти характеристики и правильно обустроить пол? Попробуем разобраться.

Читать далее

Перед началом строительных работ обязательно составляется проект и строительная смета, основной частью которой является расчет стен каркасного дома. Конструкция каркаса и структура «пирога» стены – важнейшие составляющие. От того, насколько правильно они будут спроектированы и из каких стройматериалов собраны, зависит теплоэффективность и долговечность дома.

Читать далее

Без должной ветрозащиты говорить об эффективной теплоизоляции каркасного строения не приходится. Ветровой барьер призван минимизировать продувание и сократить потери тепла через конструктивные элементы дома. Чтобы изоляционная прослойка выполняла поставленные задачи, необходимо грамотно подойти к выбору и установке ветрозащиты.

Читать далее

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

Читать далее

Межкомнатные перегородки в каркасных домах выполняют функцию разделителя пространства и шумоизоляции, а также служат опорой для перекрытия. Эти элементы входят в домокомплекты, изготавливаемые на заводах, и бывают двух типов – с дверным проемом и без. Но при необходимости можно возвести дополнительные стены как в процессе строительства, так и на этапе эксплуатации. Изучите, из чего и как это правильно сделать.

Читать далее

Для круглогодичной эксплуатации каркасного дома и его долговечной службы необходимо качественное утепление. Утеплять нужно все – стены, потолок, крышу, пол. Какие материалы и технологии применимы для решения задачи, а от каких теплоизоляторов лучше отказаться? Ответим на эти вопросы и приведем пошаговую инструкцию по утеплению дома своими руками.

Читать далее

Перекрытия в каркасном доме – это горизонтальные поверхности, при помощи которых ограждается внутренний объем помещения сверху и снизу. Это пол и потолок, закрепленные на специальных деревянных или бетонных конструкциях. Они имеют большую важность, связывая между собой стены и делая конструкцию здания более жесткой. Кроме того, эти элементы создают дополнительное утепление здания: их каркас обязательно должен содержать утеплитель.

Читать далее

Жилые дома каркасного типа привлекают приемлемой стоимостью, быстрым возведением, простотой отделки и экономичностью обслуживания. Несмотря на то что такие здания собирают из заранее изготовленных частей, как конструктор, у владельцев есть возможность выполнить отделку с учетом личных предпочтений. Потолок в каркасном доме – один из важнейших элементов, от которого зависит не только красота, но и надежность постройки. Изучите, какие варианты потолочной конструкции предпочтительнее и что учесть при выборе отделки.

Читать далее

Если вы являетесь счастливым обладателем каркасного дома, то, должно быть, знаете, что теплоизоляция является одним из основополагающих вопросов при его проектировании. Также не стоит забывать, что утеплителю и самому каркасу требуется защита от влаги. Каждый элемент дома нуждается в изолировании от воздействия воды – пол, крыша, стены, фундамент, оконные проемы – все должно быть защищено.

Но не стоит пугаться – все эти работы вполне выполнимы своими руками. Обо всех процессах – подробно и пошагово в этой статье.

Читать далее

Какой каркас дома «правильный»? Рассматриваем «правильные» каркасные технологии

Каркас – основание дома, он выполняет функции аналогичные тем, что возложены на костную систему человека.

Сегодня поговорим о следующем:

  • Знание – сила или предупрежден – значит вооружен.
  • «Правильные» технологии сборки каркасов.
  • Характеристики каркасной системы, используемой в Америке.
  • Особенности скандинавского каркаса.
  • Какие можно сделать из всего этого выводы.

Вопрос о том, какой каркас заслуживает право называться «правильным», совсем непраздный. Каркасные дома становятся все популярнее у россиян. Но теплыми и комфортными они будут только в том случае, если их сооружать правильно, т.е. в соответствии с проверенной технологией. К сожалению, специалистам профессиональных строительных компаний часто приходится реанимировать неудачные каркасы, собранные горе-подрядчиками.

Несмотря на то, что знание технологических тонкостей – это обязанность строителей, будущие владельцы жилья тоже должны быть знакомы с ними. Имея представление о типовых узлах каркаса и требованиях к ним, можно легко проконтролировать качество выполняемой мастерами работы.

Технологии сооружений наиболее правильных каркасов

Технология строительства каркасных домов выбирается в каждом конкретном случае в соответствии со многими факторами. Это похоже на конструктор ЛЕГО, который дает возможность выполнять сооружение постройки по своему усмотрению. Существуют и разные способы сборки каркаса:

  • Американский.
  • Канадский.
  • Скандинавский и пр.

Образцами «правильности» являются американская и скандинавская методики.

Не факт, конечно, что дом, основа которого возведена по не столь «правильным» технологиям, развалится. Но выгод от такого каркаса заказчик не получит – ни в отношении надежности конструкции, ни в отношении ее стоимости и трудозатрат.

Пальма первенства при сравнении способов сооружения каркасов всегда отдается американцам. Это объясняется тем, что большинство частных домов в Америке строятся именно по каркасной технологии. За несколько десятков лет ее применения были допущены все возможные ошибки, использованы все существующие варианты и сделаны все нужные выводы. Прижимистость американцев заставляла их экономить, а жесткий контроль строительной отрасли не позволял опуститься до халтуры.

В результате сформировалась универсальная схема, применение которой гарантирует 99,9% успеха. А заключается он в:

  • Конструктивной надежности каркаса.
  • Оптимальных трудозатратах на его сооружение.
  • Хороших теплосберегающих свойствах будущего дома.
  • Оптимизированном использовании материалов.

В Америке все возводимые каркасы мало отличаются друг от друга, они практически стандартизированы. А в Скандинавии существует множество их вариаций, здесь сооружают и классические американские остовы каркасников, и всевозможные гибридные версии. Специалисты считают, что скандинавский каркас – это некоторая модернизация «правильного» американского аналога.

Рассмотрим специфику этих двух технологий, проверенных временем.

Что отличает американский каркас

Каркас американского типа обеспечивает идеальное соотношение стоимость/результат, он функционален и надежен. Профессионалы считают его эталоном.

Специфические отличия этой каркасной схемы связаны с ее основными узлами:

  1. Углы. Они могут реализоваться по-разному, но ни в одном из вариантов угловые стойки не выполняются из бруса.
  2. Стойки для окон и дверей. Их делают из сплоченных досок, сдвоенных и даже строенных.
  3. Усилитель над проемами («хидер»). Его роль играет доска, которую устанавливают на ребро.
  4. Верхняя обвязка. Она является двойной и сооружается исключительно из доски.
  5. Нижние и верхние обвязочные ряды, смонтированные внахлест. Делают это в ключевых точках, то есть в углах, там, где внутренние перегородки примыкают к фасадным стенам, и пр.

«Правильные» углы каркасника

В Америке существует несколько способов сооружения углов, многие из которых либо устарели, либо очень редко применяются. Поэтому каркасный дом для круглогодичного проживания у них чаще всего имеет углы двух типов:

  • «Калифорнийский». Суть этой самой распространенной схемы состоит в образовании полочки внутри угла. Получают ее, прибивая к крайней стойке еще одной доску или полоску OSB. Эта полочка будет служить опорой для внутренней обшивки или других внутренних слоев пирога стенки.
  • Закрытый. При его монтаже обустраивают дополнительную стойку, позволяющую сделать полку внутри угла. Это дает возможность повысить качество утепления, по сравнению с первым вариантом. Но утеплять можно будет только снаружи перед обшивкой каркаса.

Правильные стойки по бокам проемов

Заявление, что не сдвоенные стойки – это «неправильно», не выдерживает критики. И окошки, и двери отлично обойдутся одинарными. Почему же тогда американцы используют сплоченные доски? Чтобы обеспечить одну из характеристик хорошего каркаса – надежность.

Эти сдвоенные и даже строенные конструкции играют роль подпорки для лежащих на них элементов. В этом случае их края не будут висеть исключительно на гвоздях. А вот сплоченные доски, не несущие на себе нагрузку, бессмысленны.

Оконный «хидер»

На проемы приходится существенная нагрузка из-за перекрытий или стропильной системы. И всегда образуется ослабление стены в их районе. Все это требует наличия локальных усилений (headers). Сечение хидера выбирается в зависимости от совокупности действующих на него сил, а его края лежат на стойках или врезаются в них.

Только в том случае, когда нагрузка сверху незначительна, строители могут обойтись без усилителя проема. Но при этом они обязаны пояснить его отсутствие.

Двойная верхняя обвязка

Сдвоенная обвязка усиливает верхнюю часть стены на прогиб и, благодаря перехлесту рядов, обеспечивает цельность всего каркаса. Перехлесты обустраиваются:

  1. В углах. Соединяют две смежные стены.
  2. По центру стен. Соединяют участки одной стенки.
  3. По перегородкам. Соединяют перегородки с наружной стеной.

Укосина в каркасе дома

Укосина не является обязательным компонентом американского каркаса. Это связано с тем, что в Америке для облицовки используют плиты OSB (ОСП). Они выполняют функцию множества укосин. Поэтому, отлично обеспечивают пространственную жесткость конструкции на сдвиг.

При отсутствии подобной обшивки укосина необходима, но ей тоже следует быть «правильной». То есть эта доска должна:

  • Врезаться на ребро, чтобы лучше выполнять свои функции и не мешать утеплению.
  • Устанавливаться под углом 45-60 градусов.
  • Врезаться в обе обвязки.
  • Иметь в узлах не менее 2-х точек крепежа.
  • Врезаться во все стойки, по которым прокладывается.

«Правильный» скандинавский каркас

Каркасное домостроение представляет основной тип малоэтажного строительства в Скандинавии.

Считается, что такой тип конструкции обладает некоторыми преимуществами. Но известно также, что для его сооружения требуется применение чуть больших физических и умственных сил.

Если сравнивать две самые «правильные» методики, то можно выявить и сходство, и различия. Требования к углам и укосинам у них одинаковые. Но скандинавскую каркасную систему отличает:

  1. Одинарная верхняя обвязка.
  2. Ригель, который непременно врезают в стойки.
  3. Одинарные оконные и дверные стойки.

Основное из перечисленных отличий — врезанный ригель, который представляет собой мощный силовой элемент. Он отлично выполняет функции и американских хидеров, и сплоченных обвязок.

Поскольку в Скандинавии холодно, а энергоносители дорогие, ее жители трепетно относятся к энергосбережению. Отсюда – упор на любую возможную минимизацию мостиков холода. А сдвоенные обвязки и стойки как раз и являются таковыми. Поэтому их отсутствие называют главным достоинством скандинавской технологии сооружения каркасов. Недостатками же считают:

  • Несколько большую сложность. Например, необходимость делать пропилы для ригеля на всех стойках.
  • Необходимость индивидуального подхода. Так, может появиться потребность использования сдвоенных стоек, если проемы большие. А на фронтонных стенах одноэтажных домов можно будет не применять ригель.

В качестве резюме можно сказать следующее:

  • Важным отличием «правильного» каркаса является применение качественного сухого пиломатериала и не использование бруса в стенах.
  • Существует множество «полуправильных» схем каркасной сборки. В них обычно присутствуют решения, типичные для скандинавско-американских технологий, но есть и отличия. В отношении конструктивной надежности к ним, как правило, нет претензий. А платить ли за желание строителей «что-то улучшить» или за некую «фирменную фишку» решает сам заказчик.
  • Имея представление о том, что такое «правильный» каркас, вы не ошибетесь с выбором подрядчика для возведения каркасного дома.

Желая жить в уютном и надежном каркаснике, обращайтесь к ООО «АртСтрой». Мы – строительная компания, которой за 9 лет доверили строительство жилья более 550 семей. Звоните.

Устройство металлического каркаса: простота плюс надежность

Вопросы, рассмотренные в материале:

  • Какие существуют разновидности металлических каркасов
  • В чем заключаются достоинства и недостатки подобных конструкций
  • Каково устройство каркаса из металлического профиля
  • Как собрать металлический каркас для потолка, стен и возведения перегородки

В настоящее время в строительстве широко распространены различные металлоконструкции. Они долговечны, легковозводимы, экономичны и имеют высокие эксплуатационные качества. Устройство металлического каркаса, его универсальность и совместимость со многими другими материалами, например, стеклом или гипсокартоном, дает возможность применения подобных конструкций в самых различных сферах.



Разновидности и устройство металлического каркаса

Существует несколько видов металлокаркаса, каждый из которых применяется в определенном направлении строительства:

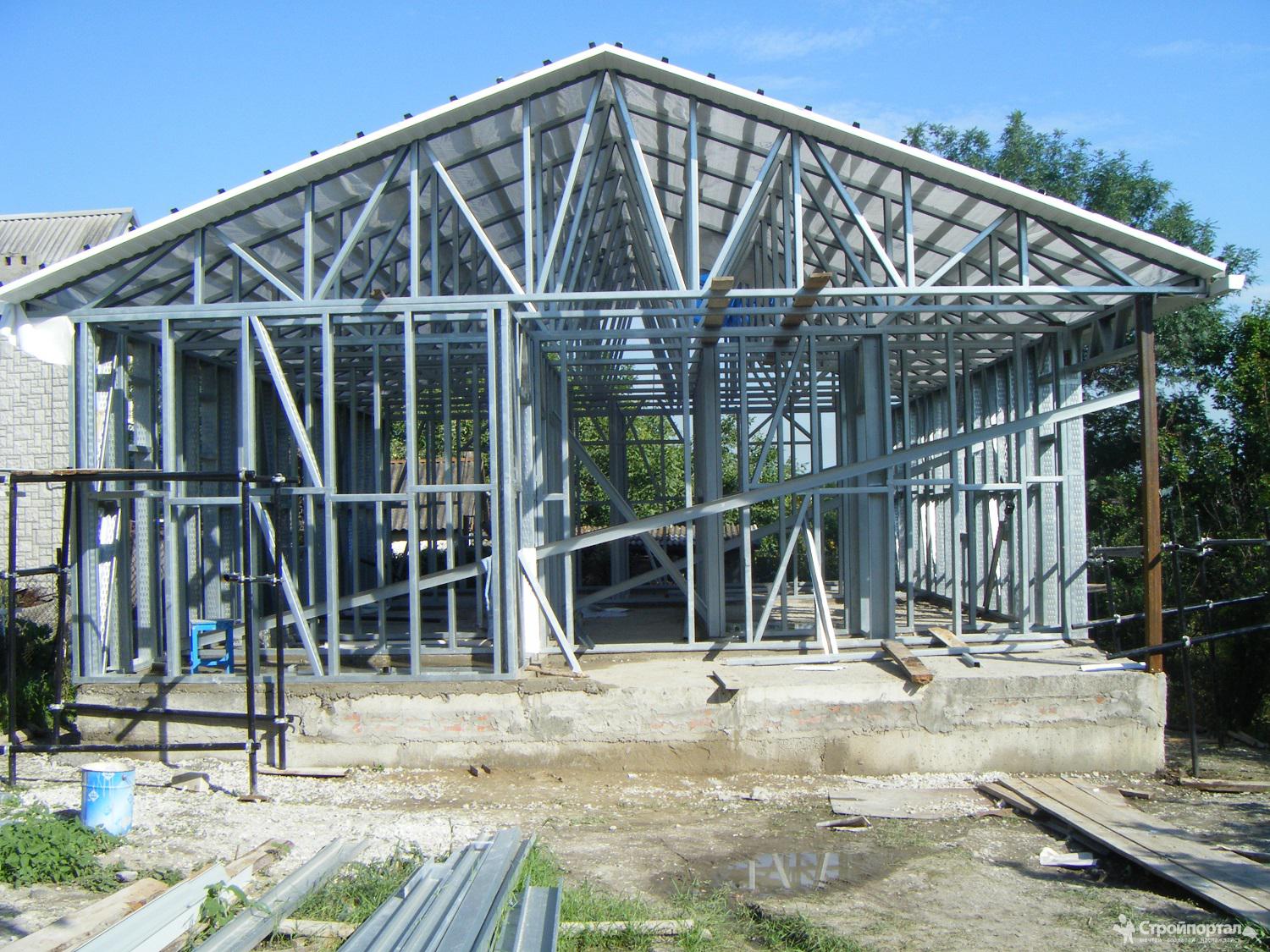

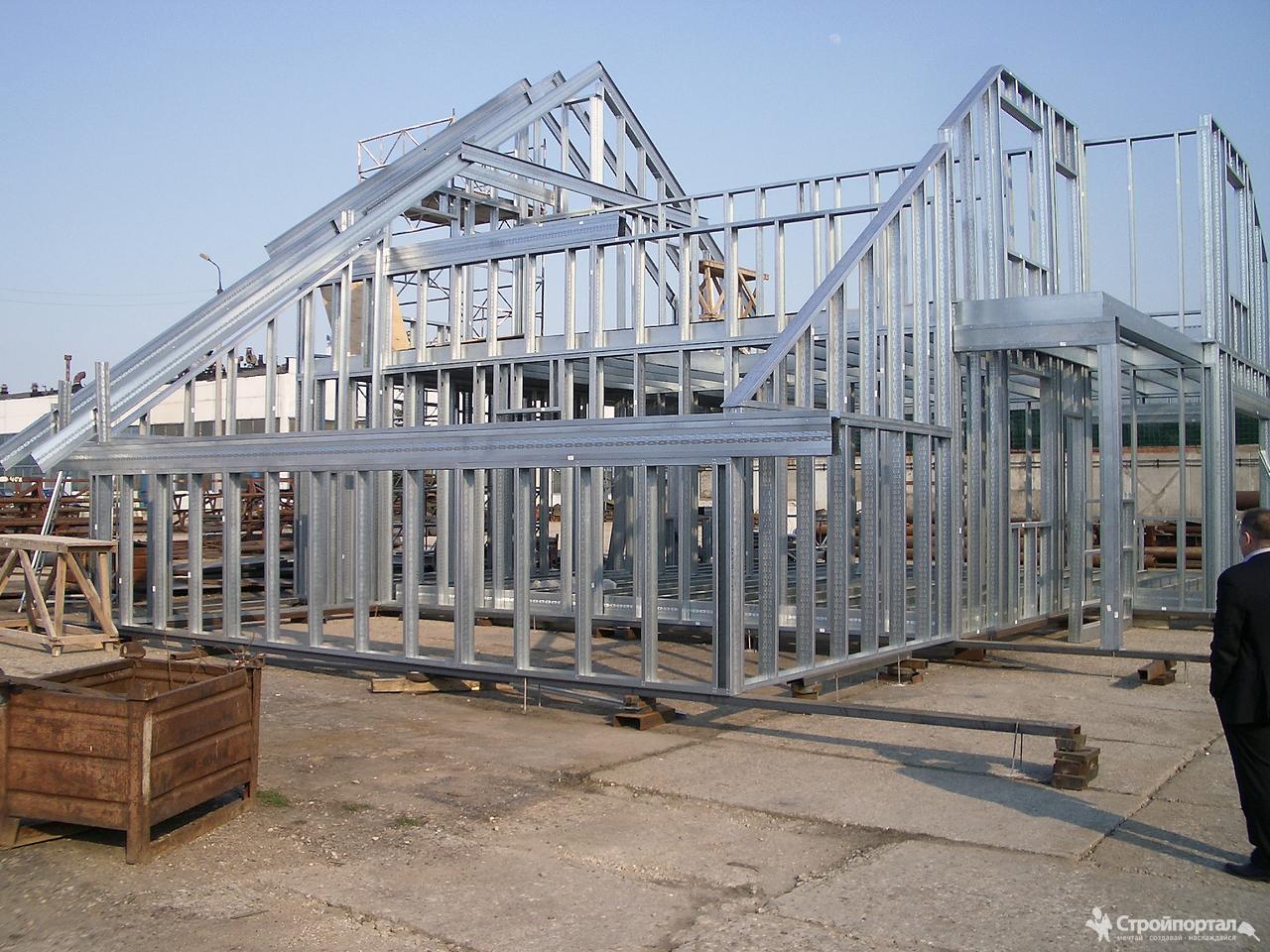

1. Металлокаркасы для быстровозводимых конструкций.

Металлокаркасы широко применяются при строительстве быстровозводимых зданий, к которым относят склады, ангары, отдельно стоящие торговые павильоны и кафе. Такие каркасы, как правило, поставляются в виде набора стандартных деталей, имеющих удобные для складирования и транспортировки размеры. На месте из этих деталей достаточно просто монтируется основа нужного здания.

По способу монтажа сборные металлические каркасы классифицируют на стационарные и мобильные конструкции.

  • Стационарные. Конструкции, собираемые из деталей такого набора, прочны, надежны и долговечны. Так как их используют постоянно, то они капитально вмонтированы в фундамент. Детали каркаса изготовлены из качественного дорогого металла, имеющего длительный срок службы.
  • Мобильные. Устройство сборных металлических каркасов этого типа предполагает возможность их многократного монтажа и демонтажа, поэтому они должны легко собираться и разбираться. Детали этих конструкций достаточно легкие, компактные и устойчивые к внешним воздействиям. Такие каркасы оптимальны для летних кафе, садовых павильонов, временных беседок и т. д.

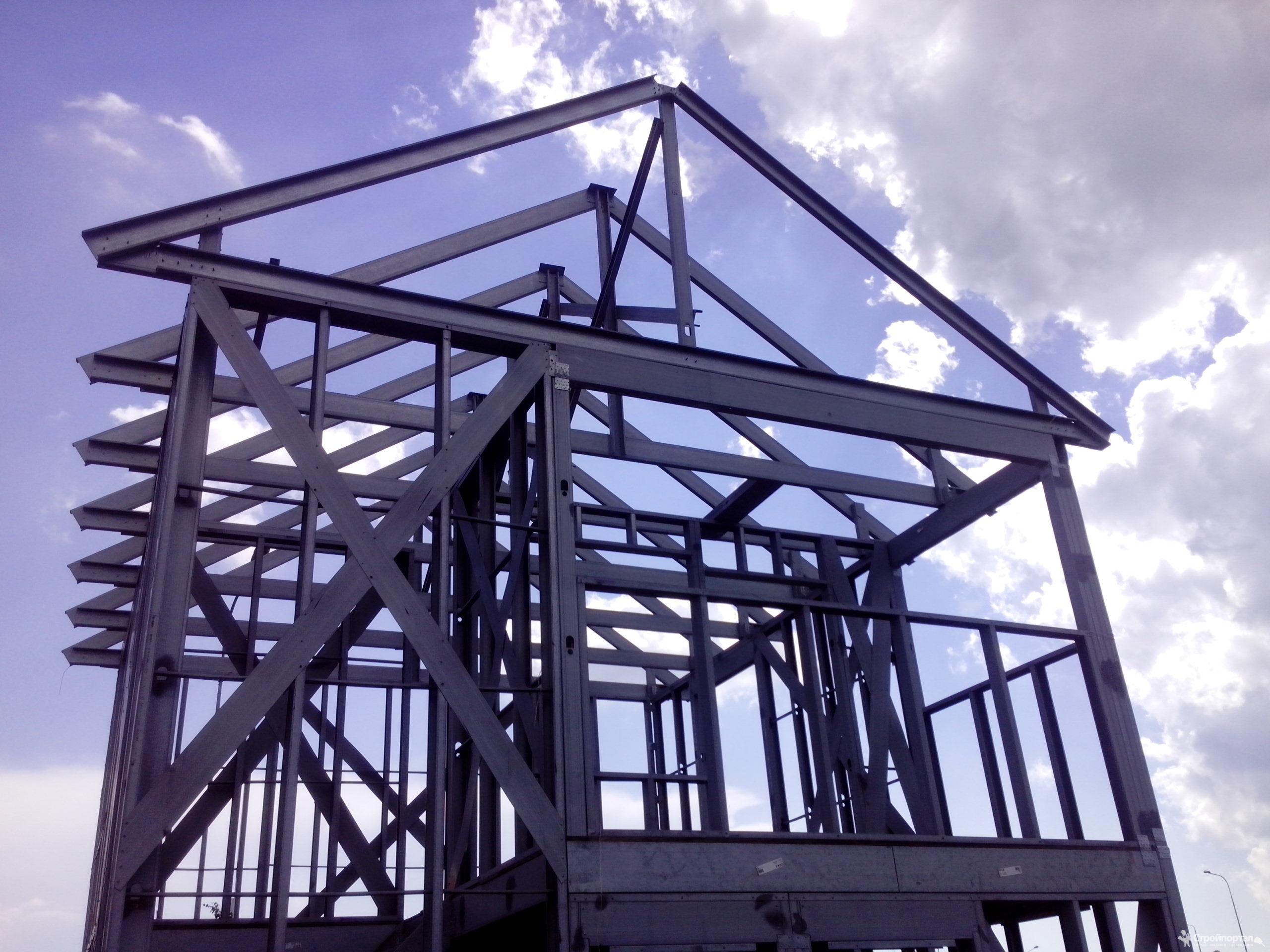

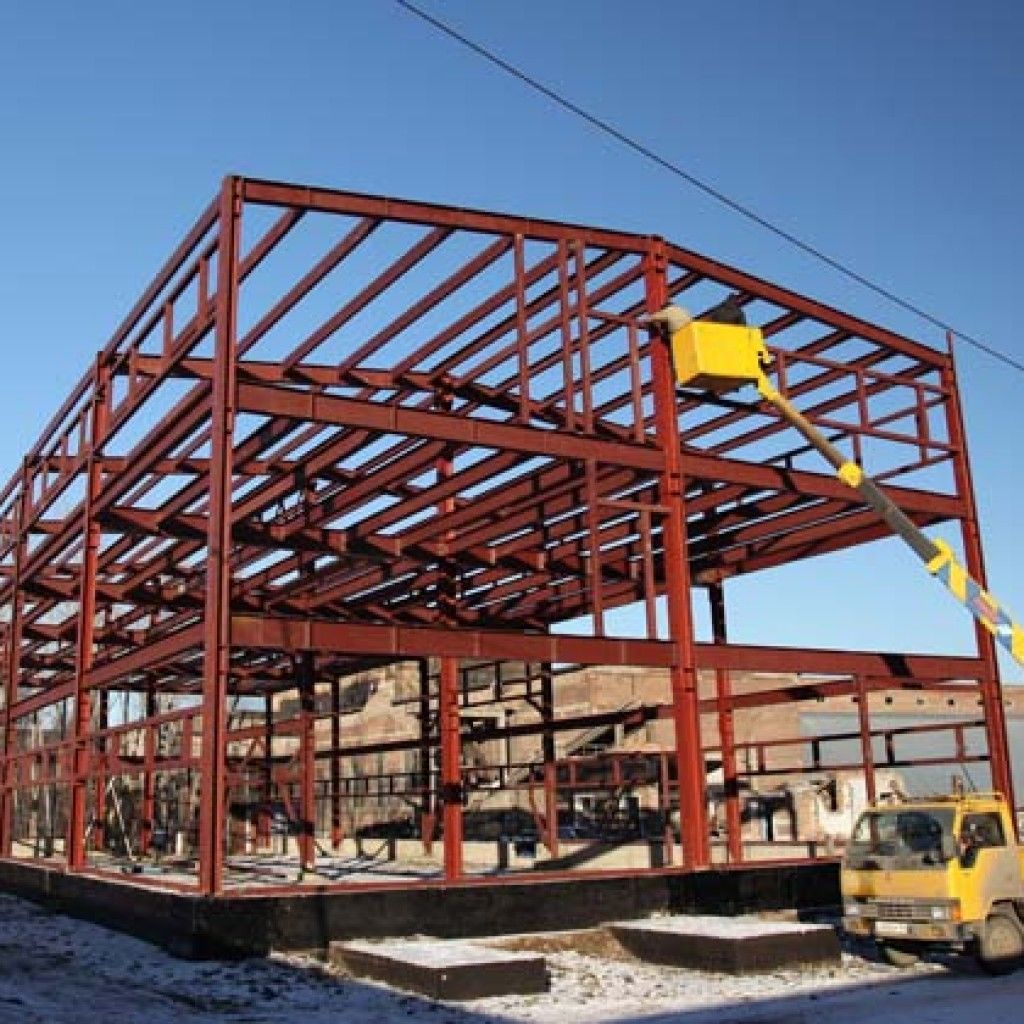

2. Несущие металлокаркасы зданий.

Каркас – это несущая основа любого здания. В современных строительных технологиях, как правило, используют металлический каркас, в основе устройства которого металлические вертикальные стойки и горизонтальные перекладины – ригели. Они присоединяются друг к другу при помощи сварки и болтов, в результате чего получаются поперечные рамы, к которым крепится система растяжек, придающая прочность возводимому зданию.

Вся конструкция из стоек и рам устанавливается на фундамент. Когда основа каркаса здания смонтирована, начинается монтаж кровельных и стеновых прогонов. Полностью готовый металлический каркас облицовывается кирпичом, железобетоном или другим подходящим материалом. Совершенно ясно, что от качества установки конструкции напрямую зависит прочность, надежность и долговечность всего здания.

3. Арматурные металлокаркасы.

Каркас из арматуры является основой любого железобетонного изделия. Арматура служит для усиления несущей способности элементов здания, повышения прочности и устойчивости к разного рода воздействиям. Материалом арматуры чаще всего бывает металл. От качества каркаса из арматуры зависит долговечность возводимого здания.

По устройству металлические армокаркасы бывают сварными, линейными или объемными.

  • Сварные. Продольно и поперечно направленные стержни металлической арматуры в местах пересечения между собой свариваются, образуя жесткий каркас, впоследствии заливаемый бетоном.
  • Линейные. Их используют для армирования стен, потолков, стяжек для полов. Поверхности, армированные такими каркасами, необязательно должны быть плоскими. Часто это изогнутые, цилиндрические и прочие элементы с малой площадью поперечного сечения.
  • Объемные. Это полностью трехразмерные конструкции. Формируются они из предварительно изготовленных металлических решеток.

4. Металлокаркасы для лестничных пролетов.

Такое исполнение лестницы отличается прочностью и долговечностью. Как правило, сначала конструкция монтируется, затем ее облицовывают. В качестве облицовки используют разнообразный материал: металл, дерево, камень и т. д.

Металлический каркас не только придает лестнице прочность и долговечность, но и часто является оригинальным дизайнерским ходом.

5. Интерьерные металлокаркасы.

Чаще всего – это металлические каркасы мебели. Скамейки, стулья, столы, кровати и т. д. Плюсом такой мебели является ее долговечность. Изделия, основой которых является металлокаркас, более устойчивы к внешним воздействиям и способно выдержать большие нагрузки.

В массе своей такая мебель не отличается изысканным дизайном. Она находит применение в служебных помещениях. Однако некоторые образцы на основе металлического каркаса, разработанные профессиональными дизайнерами по индивидуальному заказу, могут быть уникальными объектами, способными украсить любой интерьер.

Устройство металлических каркасов также нашло широкое применение в промышленном строительстве. Их применяют при возведении перегородок, сборных потолков и полов. Каркасные конструкции незаменимы при сооружении спортивных и зрелищных арен, оформлении спектаклей и перформанса.

Достоинства и недостатки металлического каркаса

Основным достоинством устройства металлического каркаса при строительстве зданий является сравнительно малая трудоемкость работы. Технология основана на сборке уже готовых элементов, выполненных на заводском конвейере, который обеспечивает точность деталей, их качество и массовость производства.

Детали каркаса крепятся между собой в основном болтами. Крепление болтами – это относительно нетрудоемкая, технологичная операция, позволяющая использовать средства механизации. Кроме того, при монтаже каркаса отсутствуют «мокрые» процессы, имеющие место в строительстве.

Рекомендовано к прочтению

Поэтому, имея небольшое количество квалифицированных рабочих, обеспечив электроснабжение строительной площадки, без применения тяжелой техники на облегченном фундаменте можно возвести каркас конструкции целого дома всего за 2-3 недели. Меньше, чем при традиционном строительстве, будут и финансовые расходы.

Среди недостатков строений со сборным каркасом из металлического профиля отметим в первую очередь потерю устойчивости конструкции при пожаре. Под действием прямого огня металлокаркас очень быстро теряет устойчивость, что приводит к обрушению всего здания и может стать причиной большого количества жертв. Еще одним недостатком является наличие так называемых «мостиков холода» (металлические детали, контактирующие с внутренней и внешней сторонами стены, способные уводить тепло из помещения наружу).

Устройство каркаса из металлического профиля

Основа каркаса – профиль. Его, как правило, делают из оцинкованной стали. Различают несущий и направляющий профили. Последний формирует плоскости и крепится к несущему.

Все профили различаются своей формой и размерами.

  • Несущий профиль марки CD (ПП). Это самые распространенные типы профиля для стоек и потолка. Самый популярный размер для потолка и стен – CD-60 (ПП-60). Он прочен, имеет невысокую погонную массу и легко гнется, что необходимо при сборке многоуровневых потолков. Стандартные размеры составляют от 2,75 м до 4,5 м с поперечным сечением 60 на 27 мм.
  • Арочный. Довольно дорогой профиль, используемый при формировании сложных фигурных конструкций. Его легко гнуть руками. Типоразмеры те же, что и у профиля, описанного выше.

  • Направляющий из металла UD (ПН). Устройство этого вида металлического профиля «заточено» под монтаж гипсокартона. Размеры профиля UD-27 (ПН-27) с сечением 28х27 мм совпадают с толщиной ГКЛ. Стандартная длина рейки составляет 3 м.
  • Профиль марки CW (ПС). Несущий или стоечный металлический профиль для стен, арок и перегородок. Самостоятельно используется редко из-за низкой жесткости. Для ГКЛ рекомендуется CW-50 с размерами сечения – 50х50 мм. Есть аналогичные элементы с большим сечением – CW-75, CW-100 (50х75 мм и 50х100 мм соответственно).
  • Направляющий UW (или ПН). Эта марка обычно используется совместно с маркой CW. Самым распространенным размером является UW-50. Его используют для формирования внешних углов. Размер сечения – 50х40 мм. Для сборки каркасов применяют UW-75, UW-100 совместно с CW-75, CW-100.

Толщина металла, из которого сделан профиль, различная. Оптимальная составляет 0,55–0,6 мм.

Из аксессуаров и приспособлений, упрощающих монтаж и увеличивающих прочность сборных металлических каркасов, используют следующие элементы:

  • Подвесы. Различают прямой и анкерный. Первый выполнен в виде металлической перфорированной ленты с возможностью продольного сгибания ее в виде буквы «П». Подвес крепится к несущей поверхности дюбелем и рассчитан на нагрузку до 40 кг. Длина такого подвеса составляет от 7,5 до 30 см (наиболее распространенная длина – 12,5 см).

Анкерный или пружинный подвес с тягой используют тогда, когда длины прямого не хватает. Для ее увеличения служит тяга-спица размером от 25 до 100 см. Рассчитан такой подвес на 25 кг нагрузки. Использование этого подвеса упрощает установку потолка в горизонтальной плоскости.

  • Соединители несущих профилей. Их можно разделить на продольные, крестообразные, двухуровневые и угловые. Продольные соединители служат для увеличения длины несущего профиля. Крестообразные или одноуровневые («крабы») применяют для крепления реек из металла одного уровня крест-накрест. Их грузоподъемность составляет до 20 кг/м2 поверхности. Двухуровневые соединители предназначены для связки несущих профилей различных уровней.

При установке металлического каркаса применяют следующий крепеж:

  • Дюбели. Обычно применяют такие приспособления из пластмассы двух типоразмеров. Для крепления направляющих – 40 мм, для крепления каркаса второго уровня – 6 мм.
  • Саморезы. Служат для соединения элементов каркаса между собой и крепления к ним гипсокартона. Применяют саморезы сверлящие (головка типа буравчик – LB), прокалывающие (головка – LN), диаметром 3,5 мм и длиной 9–16 мм, а также универсальные с пресс-шайбой и острой головкой или тексы с размером 9,5х3,5 мм. Гипсокартон крепят саморезами по металлу TN25 длиной 25 мм и диаметром 3,5 мм с частой резьбой. Для многослойного гипсокартона применяют детали длиной 35 мм.

Сборка металлического каркаса для потолка, стен и устройства перегородок

Перед тем как приступить к работе, проводятся обмеры и расчет. В случае капитального ремонта монтаж нужно начинать с потолка, переходя потом на стены. Разметку потолка начинают с самого его нижнего участка, а стен – с заваленной внутрь комнаты или с откосов окон. Расстояния профилем должно соответствовать размеру листов гипсокартона (40 или 60 см).

Приступать к следующей стене следует только после того, когда полностью будет завершена обшивка предыдущей. При монтаже необходимо сразу же учесть установку светильников, розеток, выключателей, предусмотреть места для прокладки коммуникаций, продумать, как будет установлена теплоизоляция и звукоизоляция. Обычно между каркасом и стеной оставляют свободное пространство около 10 см. Под направляющие подкладывают уплотнительную ленту, промазанную герметиком.

Из инструментов необходимо иметь болгарку, лазерный или строительный (двухметровый) уровень.

  • Работа с потолком.

В первую очередь с помощью лазерного уровня по всему периметру нанесите линии положения направляющего профиля. При этом следует учесть кривизну потолка, толщину профиля, размеры листа гипсокартона и изоляции.

Затем нарезаются и равномерно, с шагом 50 см, крепятся гвоздями дюбелей сами направляющие. После чего на потолке размечают точки крепления прямых подвесов – несущего профиля. Следует иметь в виду, что расстояние от стены до первого подвеса – 20 см. Остальные ставят с шагом 40–60 см, но не менее одного метра.

Затем готовят несущий профиль. При необходимости его удлиняют с помощью продольного соединителя.

Несущие устанавливаются в следующем порядке: первый ставится в 10 см от стены, второй от него через 40 см, а все остальные с шагом 50 см. Если планируется вешать тяжелые люстры, то шаг снижают на 5 см. На этом этапе важно убедиться, чтобы светильники не попадали на каркас. После проверки на плоскостность подвесы прикручивают к профилям.

Поперечные балки ставят реже и связывают их крабами. Фактическое положение несущего профиля отмечают на стенах, чтобы не промахнуться при последующей установке листов гипсокартона.

  • Работа со стенами.

Определив заваленную сторону, начинают с нее разметку. В соответствии с разметкой по всему периметру прокладывают и закрепляют направляющий профиль, после чего приступают к монтажу несущих:

  • Несущие нарезаем кусками на 1 см короче расстояния между направляющими. Первую вертикаль ставим в 10 см от края стены или в углу, следующие – через каждые 40 или 60 см, в зависимости от требуемой жесткости.
  • При помощи саморезов с пресс-шайбой соединяем их.
  • И, наконец, крепим подвесы к стене при помощи дюбелей. Делаем это, ориентируясь по предварительно натянутым нитям.

Соединяем подвесы с профилем. В углу профиль крепят к стене уголком, сделанным из куска профиля. Его надрезают по бортику, сгибают под 90°, одним концом крепят к стене, а другим прикручивают к несущему профилю саморезами. Такое устройство обеспечивает более прочное соединение.

В тех случаях, когда высота стен больше длины листа гипсокартона, в местах соединения листов необходимо установить поперечные балки. Так как листы устанавливают в шахматном порядке, то перемычки ставятся сверху или снизу по ширине листа.

  • Установка перегородки.

На стенах, потолке и полу выполняют разметку под направляющие с учетом ширины перегородки. Далее нарезают или удлиняют профиль до требуемых размеров и приступают к его монтажу. Крепление осуществляется дюбелями. Шаг – 60 см.

После установки направляющих приступают к монтажу вертикальных стоек из несущего профиля. Его также устанавливают с шагом 40 или 60 см в зависимости от требуемой жесткости конструкции. Соединяют с несущим профилем стойки саморезами с каждой стороны в четырех местах или просекателем.

Поперечины из несущего профиля монтируют с таким же шагом. Несущие соединяют при помощи вырезов бортика на поперечинах. Крепят саморезами. Важно учитывать наличие проводки и коммуникаций. Под них делают специальные крепежи. Также внимание уделяется дверным проемам и нишам, если они планируются. Для большей прочности между стенами перегородки устанавливают перемычки, которые выполняют из кусков профиля.

Если выбран рифленый ПС, его не закрепляют. За счет его рифленой поверхности они и самостоятельно удерживаются в покое. Это экономит время монтажа.

Стоимость устройства металлического каркаса

Расценки на установку металлических конструкций зависят от таких факторов, как:

  • Площадь постройки. Как правило, существуют скидки на большие объемы работ.
  • Вид сооружения и уровень его сложности. Ясно, что уровень требований к холодному складу и к такому же по площади торговому комплексу будет разным. Соответственно, различными будут как затраты на строительство, так и цена на него.
  • Ценовая политика компании.
  • Вес металлических конструкций. Стоимость здания во многом зависит от общего веса монтируемого каркаса.
  • Район. Расходы на доставку оборудования и перевозку рабочих так или иначе связаны с местоположением объекта.
  • Состояние инфраструктуры. Дороги, в том числе и свобода проезда к объекту грузового транспорта и техники. Наличие электро- и водоснабжения и возможность к нему подключиться.
  • Срочность выполнения. Если работу нужно произвести быстро, то появляется необходимость задействовать дополнительные бригады, увеличить объем используемой спецтехники при выполнении монтажа, ввести посменный график.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Каркасные дома проекты фото и цены Москва. Проекты каркасных домов

Проект 6х6-9

  • Площадь: 60.97 м2
  • Цена коробки: от 1 241 151 руб
  • Цена дома: от 1 636 817 руб

Проект 6х6-10

  • Площадь: 61. 07 м2
  • Цена коробки: от 1 300 718 руб
  • Цена дома: от 1 724 401 руб

Проект 6х6-11

  • Площадь: 61.73 м2
  • Цена коробки: от 1 303 070 руб
  • Цена дома: от 1 711 628 руб

Проект 6х6-12

  • Площадь: 61.99 м2
  • Цена коробки: от 1 213 882 руб
  • Цена дома: от 1 553 622 руб

Проект 6х7-1

  • Площадь: 67. 11 м2
  • Цена коробки: от 1 381 150 руб
  • Цена дома: от 1 811 944 руб

Проект 6х7-2

  • Площадь: 72.54 м2
  • Цена коробки: от 1 412 043 руб
  • Цена дома: от 1 870 940 руб

Проект 6х7-3

  • Площадь: 72.96 м2
  • Цена коробки: от 1 398 979 руб
  • Цена дома: от 1 857 122 руб

Проект 6х7-5

  • Площадь: 73. 25 м2
  • Цена коробки: от 1 211 884 руб
  • Цена дома: от 1 524 782 руб

Проект 6х7-6

  • Площадь: 73.16 м2
  • Цена коробки: от 1 210 370 руб
  • Цена дома: от 1 522 878 руб

Проект 6х8-5

  • Площадь: 82.88 м2
  • Цена коробки: от 1 277 623 руб
  • Цена дома: от 1 608 455 руб

Проект 6х8-6

  • Площадь: 82. 35 м2
  • Цена коробки: от 1 304 192 руб
  • Цена дома: от 1 664 180 руб

Проект 6х8-8

  • Площадь: 77.21 м2
  • Цена коробки: от 1 472 861 руб
  • Цена дома: от 1 920 696 руб

Проект 6х8-9

  • Площадь: 83.77 м2
  • Цена коробки: от 1 507 170 руб
  • Цена дома: от 1 985 030 руб

Проект 6х8-10

  • Площадь: 83. 83 м2
  • Цена коробки: от 1 493 752 руб
  • Цена дома: от 1 971 050 руб

Проект 6х8-11

  • Площадь: 84.25 м2
  • Цена коробки: от 1 312 427 руб
  • Цена дома: от 1 674 689 руб

Проект 6х8-12

  • Площадь: 84.17 м2
  • Цена коробки: от 1 314 011 руб
  • Цена дома: от 1 676 710 руб

Проект 6х9-1

  • Площадь: 92. 36 м2
  • Цена коробки: от 1 546 447 руб
  • Цена дома: от 2 026 186 руб

Проект 6х9-2

  • Площадь: 92.76 м2
  • Цена коробки: от 1 565 220 руб
  • Цена дома: от 2 029 057 руб

Проект 6х9-3

  • Площадь: 92.43 м2
  • Цена коробки: от 1 551 828 руб
  • Цена дома: от 2 029 415 руб

Проект 6х9-4

  • Площадь: 87. 7 м2
  • Цена коробки: от 1 540 814 руб
  • Цена дома: от 1 995 122 руб

Проект 6х9-7

  • Площадь: 95.16 м2
  • Цена коробки: от 1 575 279 руб
  • Цена дома: от 2 060 083 руб

Проект 6х9-8

  • Площадь: 94.88 м2
  • Цена коробки: от 1 560 705 руб
  • Цена дома: от 2 044 868 руб

Проект 6х9-9

  • Площадь: 95. 64 м2
  • Цена коробки: от 1 437 814 руб
  • Цена дома: от 1 834 685 руб

Проект 6х9-10

  • Площадь: 95.25 м2
  • Цена коробки: от 1 437 356 руб
  • Цена дома: от 1 834 099 руб

Проект 6х10-1

  • Площадь: 51.04 м2
  • Цена коробки: от 1 226 672 руб
  • Цена дома: от 1 537 226 руб

Проект 6х10-2

  • Площадь: 52. 05 м2
  • Цена коробки: от 1 236 040 руб
  • Цена дома: от 1 501 482 руб

Проект 6х10-3

  • Площадь: 102.33 м2
  • Цена коробки: от 1 741 047 руб
  • Цена дома: от 2 275 643 руб

Проект 6х10-4

  • Площадь: 103.2 м2
  • Цена коробки: от 1 748 554 руб
  • Цена дома: от 2 259 575 руб

Проект 6х10-5

  • Площадь: 56. 19 м2
  • Цена коробки: от 1 285 555 руб
  • Цена дома: от 1 543 021 руб

Проект 6х10-6

  • Площадь: 55.73 м2
  • Цена коробки: от 1 259 312 руб
  • Цена дома: от 1 597 162 руб

Проект 6х10-7

  • Площадь: 106.94 м2
  • Цена коробки: от 1 781 200 руб
  • Цена дома: от 2 328 125 руб

Проект 6х10-8

  • Площадь: 106. 27 м2
  • Цена коробки: от 1 766 279 руб
  • Цена дома: от 2 282 480 руб

Проект 6х10-9

  • Площадь: 108.06 м2
  • Цена коробки: от 1 566 810 руб
  • Цена дома: от 1 999 286 руб

Проект 6х10-10

  • Площадь: 106.72 м2
  • Цена коробки: от 1 558 074 руб
  • Цена дома: от 1 988 138 руб

Проект 6х11-1

  • Площадь: 61. 19 м2
  • Цена коробки: от 1 362 047 руб
  • Цена дома: от 1 710 121 руб

Проект 6х12-1

  • Площадь: 61.85 м2
  • Цена коробки: от 1 394 106 руб
  • Цена дома: от 1 753 918 руб

Проект 6х12-2

  • Площадь: 124.98 м2
  • Цена коробки: от 2 003 449 руб
  • Цена дома: от 2 626 969 руб

Проект 6х12-3

  • Площадь: 124. 02 м2
  • Цена коробки: от 2 016 954 руб
  • Цена дома: от 2 667 911 руб

Проект 6х12-4

  • Площадь: 70.07 м2
  • Цена коробки: от 1 456 481 руб
  • Цена дома: от 1 832 392 руб

Проект 6х12-5

  • Площадь: 69.87 м2
  • Цена коробки: от 1 481 352 руб
  • Цена дома: от 1 863 682 руб

Проект 6х14-1

  • Площадь: 90. 48 м2
  • Цена коробки: от 1 742 117 руб
  • Цена дома: от 2 191 747 руб

Проект 6,5х6,5-1

  • Площадь: 72.64 м2
  • Цена коробки: от 1 408 109 руб
  • Цена дома: от 1 870 541 руб

Проект 7х7-1

  • Площадь: 85.21 м2
  • Цена коробки: от 1 571 433 руб
  • Цена дома: от 2 079 584 руб

Проект 7х7-2

  • Площадь: 79. 34 м2
  • Цена коробки: от 1 452 302 руб
  • Цена дома: от 1 880 512 руб

Проект 7х7-3

  • Площадь: 85.21 м2
  • Цена коробки: от 1 566 754 руб
  • Цена дома: от 2 073 392 руб

Проект 7х7-4

  • Площадь: 83.38 м2
  • Цена коробки: от 1 431 945 руб
  • Цена дома: от 1 854 152 руб

Проект 7х8-1

  • Площадь: 52.96 м2
  • Цена коробки: от 1 243 444 руб
  • Цена дома: от 1 507 196 руб

Проект 7х8-2

  • Площадь: 99.49 м2
  • Цена коробки: от 1 725 185 руб
  • Цена дома: от 2 267 262 руб

Проект 7х8-3

  • Площадь: 95.86 м2
  • Цена коробки: от 1 637 678 руб
  • Цена дома: от 2 128 423 руб

Проект 7х8-4

  • Площадь: 91.69 м2
  • Цена коробки: от 1 655 010 руб
  • Цена дома: от 2 150 950 руб

Проект 7х8-5

  • Площадь: 96.35 м2
  • Цена коробки: от 1 633 017 руб
  • Цена дома: от 2 122 366 руб

Проект 7х8,5-1

  • Площадь: 51.41 м2
  • Цена коробки: от 1 259 523 руб
  • Цена дома: от 1 526 686 руб

Проект 7х9-1

  • Площадь: 108.78 м2
  • Цена коробки: от 1 843 799 руб
  • Цена дома: от 2 405 336 руб

Проект 7х9-2

  • Площадь: 60.11 м2
  • Цена коробки: от 1 358 258 руб
  • Цена дома: от 1 646 364 руб

Проект 7х9-3

  • Площадь: 63.87 м2
  • Цена коробки: от 1 392 780 руб
  • Цена дома: от 1 688 207 руб

Проект 7х9-4

  • Площадь: 107.71 м2
  • Цена коробки: от 1 879 304 руб
  • Цена дома: от 2 451 654 руб

Проект 7х9,5-1

  • Площадь: 57.91 м2
  • Цена коробки: от 1 386 180 руб
  • Цена дома: от 1 680 208 руб

Проект 7х10-1

  • Площадь: 121.64 м2
  • Цена коробки: от 1 984 207 руб
  • Цена дома: от 2 575 864 руб

Проект 7х10-2

  • Площадь: 71.31 м2
  • Цена коробки: от 1 481 558 руб
  • Цена дома: от 1 791 798 руб

Проект 7х10-3

  • Площадь: 122.29 м2
  • Цена коробки: от 2 029 783 руб
  • Цена дома: от 2 635 030 руб

Проект 7х10-4

  • Площадь: 113.79 м2
  • Цена коробки: от 1 943 731 руб
  • Цена дома: от 2 523 317 руб

Проект 7х10-5

  • Площадь: 81.8 м2
  • Цена коробки: от 1 672 139 руб
  • Цена дома: от 2 034 517 руб

Проект 7х11-1

  • Площадь: 78.82 м2
  • Цена коробки: от 1 684 471 руб
  • Цена дома: от 2 049 522 руб

Проект 7х12-1

  • Площадь: 147.18 м2
  • Цена коробки: от 2 372 555 руб
  • Цена дома: от 3 080 011 руб

Проект 7х12-2

  • Площадь: 99.59 м2
  • Цена коробки: от 1 968 730 руб
  • Цена дома: от 2 371 602 руб

Проект 7,5х7,5-1

  • Площадь: 48.65 м2
  • Цена коробки: от 1 216 160 руб
  • Цена дома: от 1 479 798 руб

Проект 7,5х8-1

  • Площадь: 96.26 м2
  • Цена коробки: от 1 705 171 руб
  • Цена дома: от 2 216 141 руб

Проект 7,5х9-1

  • Площадь: 109.88 м2
  • Цена коробки: от 1 886 438 руб
  • Цена дома: от 2 451 880 руб

Проект 7,5х9-2

  • Площадь: 113.88 м2
  • Цена коробки: от 1 946 829 руб
  • Цена дома: от 2 530 373 руб

Проект 7,5х10-1

  • Площадь: 65.93 м2
  • Цена коробки: от 1 471 184 руб
  • Цена дома: от 1 779 252 руб

Проект 7,5х10-2

  • Площадь: 129.9 м2
  • Цена коробки: от 2 087 133 руб
  • Цена дома: от 2 707 771 руб

Проект 7,5х10-3

  • Площадь: 128.43 м2
  • Цена коробки: от 2 075 110 руб
  • Цена дома: от 2 683 608 руб

Проект 7,5х11-1

  • Площадь: 80.64 м2
  • Цена коробки: от 1 729 542 руб
  • Цена дома: от 2 104 361 руб

Проект 7,5х12-1

  • Площадь: 88.03 м2
  • Цена коробки: от 1 879 691 руб
  • Цена дома: от 2 264 342 руб

Проект 7,5х14-1

  • Площадь: 104.58 м2
  • Цена коробки: от 2 135 066 руб
  • Цена дома: от 2 575 322 руб

Проект 8х8-1

  • Площадь: 111.35 м2
  • Цена коробки: от 1 744 583 руб
  • Цена дома: от 2 257 325 руб

Проект 8х8-2

  • Площадь: 111.31 м2
  • Цена коробки: от 1 848 064 руб
  • Цена дома: от 2 415 004 руб

Проект 8х8-3

  • Площадь: 114.22 м2
  • Цена коробки: от 2 043 635 руб
  • Цена дома: от 2 644 716 руб

Проект 8х8-4

  • Площадь: 113.62 м2
  • Цена коробки: от 2 032 720 руб
  • Цена дома: от 2 630 591 руб

Проект 8х8-5

  • Площадь: 120.32 м2
  • Цена коробки: от 1 952 027 руб
  • Цена дома: от 2 537 129 руб

Проект 8х8-6

  • Площадь: 117.46 м2
  • Цена коробки: от 2 109 834 руб
  • Цена дома: от 2 730 386 руб

Проект 8х8-7

  • Площадь: 118.96 м2
  • Цена коробки: от 1 955 506 руб
  • Цена дома: от 2 538 602 руб

Проект 8х8-8

  • Площадь: 59.66 м2
  • Цена коробки: от 1 339 239 руб
  • Цена дома: от 1 623 310 руб

Проект 8х9-1

  • Площадь: 133.29 м2
  • Цена коробки: от 2 400 062 руб
  • Цена дома: от 3 050 473 руб

Проект 8х9-2

  • Площадь: 129.75 м2
  • Цена коробки: от 2 214 955 руб
  • Цена дома: от 2 843 621 руб

Проект 8х9-3

  • Площадь: 144.33 м2
  • Цена коробки: от 2 152 176 руб
  • Цена дома: от 2 783 272 руб

Проект 8х10-1

  • Площадь: 142.73 м2
  • Цена коробки: от 2 220 684 руб
  • Цена дома: от 2 886 776 руб

Проект 8х10-2

  • Площадь: 145.78 м2
  • Цена коробки: от 2 259 010 руб
  • Цена дома: от 2 983 452 руб

Проект 8х10-3

  • Площадь: 143.23 м2
  • Цена коробки: от 2 309 939 руб
  • Цена дома: от 3 017 516 руб

Проект 8х10-4

  • Площадь: 129.84 м2
  • Цена коробки: от 2 101 638 руб
  • Цена дома: от 2 717 914 руб

Проект 8х10-5

  • Площадь: 139.95 м2
  • Цена коробки: от 2 317 288 руб
  • Цена дома: от 3 014 014 руб

Проект 8х10-6

  • Площадь: 75.58 м2
  • Цена коробки: от 1 737 975 руб
  • Цена дома: от 2 114 621 руб

Проект 8х10-7

  • Площадь: 89.34 м2
  • Цена коробки: от 1 857 817 руб
  • Цена дома: от 2 260 434 руб

Проект 8х10-8

  • Площадь: 94.87 м2
  • Цена коробки: от 1 943 440 руб
  • Цена дома: от 2 364 613 руб

Проект 8х10-9

  • Площадь: 93.05 м2
  • Цена коробки: от 1 889 284 руб
  • Цена дома: от 2 298 722 руб

Проект 8х11-1

  • Площадь: 149.79 м2
  • Цена коробки: от 2 332 087 руб
  • Цена дома: от 3 015 940 руб

Проект 8х11-2

  • Площадь: 160.79 м2
  • Цена коробки: от 2 462 982 руб
  • Цена дома: от 3 185 218 руб

Проект 8х11-3

  • Площадь: 85.24 м2
  • Цена коробки: от 1 948 029 руб
  • Цена дома: от 2 346 666 руб

Проект 8х11-4

  • Площадь: 91.14 м2
  • Цена коробки: от 1 892 459 руб
  • Цена дома: от 2 279 723 руб

Проект 8х11-5

  • Площадь: 100.53 м2
  • Цена коробки: от 2 012 454 руб
  • Цена дома: от 2 424 275 руб

Проект 8х12-1

  • Площадь: 178.63 м2
  • Цена коробки: от 2 696 208 руб
  • Цена дома: от 3 533 401 руб

Проект 8х12-2

  • Площадь: 148.26 м2
  • Цена коробки: от 2 539 656 руб
  • Цена дома: от 3 238 334 руб

Проект 8х12-3

  • Площадь: 167.47 м2
  • Цена коробки: от 2 796 176 руб
  • Цена дома: от 3 629 628 руб

Проект 8х12-4

  • Площадь: 112.08 м2
  • Цена коробки: от 2 180 132 руб
  • Цена дома: от 2 614 853 руб

Проект 8х12-5

  • Площадь: 107.35 м2
  • Цена коробки: от 2 194 876 руб
  • Цена дома: от 2 632 537 руб

Проект 8х12-6

  • Площадь: 91.41 м2
  • Цена коробки: от 1 918 146 руб
  • Цена дома: от 2 310 667 руб

Проект 8х12-7

  • Площадь: 112.09 м2
  • Цена коробки: от 2 136 089 руб
  • Цена дома: от 2 562 029 руб

Проект 8х12-8

  • Площадь: 111.92 м2
  • Цена коробки: от 2 154 375 руб
  • Цена дома: от 2 583 960 руб

Проект 8х14-1

  • Площадь: 131.31 м2
  • Цена коробки: от 2 460 833 руб
  • Цена дома: от 2 951 527 руб

Проект 8х14-2

  • Площадь: 142.32 м2
  • Цена коробки: от 2 625 530 руб
  • Цена дома: от 3 149 064 руб

Проект 8х14-3

  • Площадь: 126.27 м2
  • Цена коробки: от 2 352 241 руб
  • Цена дома: от 2 821 279 руб

Проект 8х14-4

  • Площадь: 126.47 м2
  • Цена коробки: от 2 394 752 руб
  • Цена дома: от 2 872 268 руб

Проект 8х15-1

  • Площадь: 222.79 м2
  • Цена коробки: от 3 194 416 руб
  • Цена дома: от 4 186 307 руб

Проект 8х15-2

  • Площадь: 139.77 м2
  • Цена коробки: от 2 578 831 руб
  • Цена дома: от 3 093 054 руб

Проект 8х16-1

  • Площадь: 157.16 м2
  • Цена коробки: от 2 818 416 руб
  • Цена дома: от 3 380 412 руб

Проект 8х17-1

  • Площадь: 182.43 м2
  • Цена коробки: от 3 184 341 руб
  • Цена дома: от 3 819 302 руб

Проект 8,5х9-1

  • Площадь: 156.19 м2
  • Цена коробки: от 2 497 820 руб
  • Цена дома: от 3 217 777 руб

Проект 8,5х9-2

  • Площадь: 136.94 м2
  • Цена коробки: от 2 386 192 руб
  • Цена дома: от 3 080 772 руб

Проект 8,5х9-3

  • Площадь: 152.41 м2
  • Цена коробки: от 2 583 382 руб
  • Цена дома: от 3 335 360 руб

Проект 8,5х11-1

  • Площадь: 164.27 м2
  • Цена коробки: от 2 435 441 руб
  • Цена дома: от 3 159 401 руб

Проект 8,5х11-2

  • Площадь: 175.4 м2
  • Цена коробки: от 2 520 443 руб
  • Цена дома: от 3 269 671 руб

Проект 8,5х12-1

  • Площадь: 100.28 м2
  • Цена коробки: от 2 075 876 руб
  • Цена дома: от 2 503 928 руб

Проект 9х9-1

  • Площадь: 81.45 м2
  • Цена коробки: от 1 763 350 руб
  • Цена дома: от 2 124 196 руб

Проект 9х9-2

  • Площадь: 145.88 м2
  • Цена коробки: от 2 473 890 руб
  • Цена дома: от 3 186 949 руб

Проект 9х9-3

  • Площадь: 153.55 м2
  • Цена коробки: от 2 606 764 руб
  • Цена дома: от 3 365 549 руб

Проект 9х9-4

  • Площадь: 169.71 м2
  • Цена коробки: от 2 325 870 руб
  • Цена дома: от 3 017 260 руб

Проект 9х9-5

  • Площадь: 170.71 м2
  • Цена коробки: от 2 824 227 руб
  • Цена дома: от 3 646 312 руб

Проект 9х9-6

  • Площадь: 159.66 м2
  • Цена коробки: от 2 332 771 руб
  • Цена дома: от 3 026 212 руб

Проект 9х10-1

  • Площадь: 158.75 м2
  • Цена коробки: от 2 523 710 руб
  • Цена дома: от 3 293 010 руб

Проект 9х10-2

  • Площадь: 199.55 м2
  • Цена коробки: от 2 605 904 руб
  • Цена дома: от 3 380 536 руб

Проект 9х10-3

  • Площадь: 89.99 м2
  • Цена коробки: от 1 929 806 руб
  • Цена дома: от 2 324 714 руб

Проект 9х11-1

  • Площадь: 197.07 м2
  • Цена коробки: от 2 481 733 руб
  • Цена дома: от 3 219 487 руб

Проект 9х11-2

  • Площадь: 180.6 м2
  • Цена коробки: от 2 901 758 руб
  • Цена дома: от 3 777 125 руб

Проект 9х11-3

  • Площадь: 115.21 м2
  • Цена коробки: от 2 279 073 руб
  • Цена дома: от 2 733 522 руб

Проект 9х12-1

  • Площадь: 197.86 м2
  • Цена коробки: от 3 206 381 руб
  • Цена дома: от 4 132 051 руб

Проект 9х12-2

  • Площадь: 96.39 м2
  • Цена коробки: от 2 005 521 руб
  • Цена дома: от 2 415 923 руб

Проект 9х12-3

  • Площадь: 127.93 м2
  • Цена коробки: от 2 474 158 руб
  • Цена дома: от 2 967 506 руб

Проект 9х13-1

  • Площадь: 136.22 м2
  • Цена коробки: от 2 636 800 руб
  • Цена дома: от 3 162 580 руб

Проект 9х14-1

  • Площадь: 112.95 м2
  • Цена коробки: от 2 289 293 руб
  • Цена дома: от 2 745 781 руб

Проект 9х14-2

  • Площадь: 112.73 м2
  • Цена коробки: от 2 284 182 руб
  • Цена дома: от 2 739 652 руб

Проект 9х14-3

  • Площадь: 120.23 м2
  • Цена коробки: от 2 433 823 руб
  • Цена дома: от 2 919 130 руб

Проект 9х14-4

  • Площадь: 144.32 м2
  • Цена коробки: от 2 791 331 руб
  • Цена дома: от 3 347 926 руб

Проект 9х16-1

  • Площадь: 172.36 м2
  • Цена коробки: от 3 190 961 руб
  • Цена дома: от 3 827 243 руб

Проект 9х17-1

  • Площадь: 183.07 м2
  • Цена коробки: от 3 363 750 руб
  • Цена дома: от 4 034 486 руб

Проект 9,5х12-1

  • Площадь: 201.265 м2
  • Цена коробки: от 2 894 241 руб
  • Цена дома: от 3 754 583 руб

Проект 10х10-1

  • Площадь: 184.34 м2
  • Цена коробки: от 3 026 238 руб
  • Цена дома: от 3 889 343 руб

Проект 10х10-2

  • Площадь: 213.59 м2
  • Цена коробки: от 3 345 706 руб
  • Цена дома: от 4 309 436 руб

Проект 10х10-3

  • Площадь: 236.29 м2
  • Цена коробки: от 3 644 017 руб
  • Цена дома: от 4 693 674 руб

Проект 10х11-1

  • Площадь: 104.84 м2
  • Цена коробки: от 2 174 438 руб
  • Цена дома: от 2 608 024 руб

Проект 10х12-1

  • Площадь: 114.38 м2
  • Цена коробки: от 2 364 325 руб
  • Цена дома: от 2 835 775 руб

Проект 10х12-2

  • Площадь: 228.18 м2
  • Цена коробки: от 3 079 688 руб
  • Цена дома: от 3 995 158 руб

Проект 10х14-1

  • Площадь: 249.17 м2
  • Цена коробки: от 3 411 311 руб
  • Цена дома: от 4 425 359 руб

Проект 10х14-2

  • Площадь: 133.27 м2
  • Цена коробки: от 2 678 483 руб
  • Цена дома: от 3 212 575 руб

Проект 10х16-1

  • Площадь: 148.43 м2
  • Цена коробки: от 3 035 648 руб
  • Цена дома: от 3 640 961 руб

Проект 11х14-1

  • Площадь: 278.08 м2
  • Цена коробки: от 4 204 999 руб
  • Цена дома: от 5 443 381 руб

Проект 11х15-1

  • Площадь: 149.49 м2
  • Цена коробки: от 2 941 481 руб
  • Цена дома: от 3 528 016 руб

Проект 11х17-1

  • Площадь: 169.6 м2
  • Цена коробки: от 3 271 030 руб
  • Цена дома: от 3 923 276 руб

Проект 11х18-1

  • Площадь: 190.58 м2
  • Цена коробки: от 3 735 813 руб
  • Цена дома: от 4 480 739 руб

Проект 12х12-1

  • Площадь: 302.22 м2
  • Цена коробки: от 4 380 959 руб
  • Цена дома: от 5 630 440 руб

Проект 12х12-2

  • Площадь: 315.31 м2
  • Цена коробки: от 4 617 851 руб
  • Цена дома: от 5 948 021 руб

Предлагаем широкий выбор готовых проектов каркасных домов (с ценами и фото), абсолютно оригинальных, созданных на основе опыта работы в московском регионе и собственного видения строительства. Нельзя сказать, что сами планировки кардинально зависят от материала. В проектах каркасных домов тоньше внешние стены по сравнению с кирпичными или пеноблочными, а также отличается конструктив и, как следствие, экономика стройки. Так, для проектов каркасных домов типичны дешевые стены, строятся они на недорогих фундаментах, следовательно, можно относительно безболезненно увеличивать периметр и площадь застройки. Если в кирпичных или брусовых строениях стены стараются поднимать минимально, зачастую всего на 1 этаж, а второй делают чисто мансардным, то в каркасниках дешевле поднять периметр второго этажа на некоторую высоту, чтобы разместить там окна, либо же вообще сделать 2 эт. полноценным — с горизонтальным потолком. К меньшему удорожанию сметы приведет увеличение высоты потолка. Относительно недорого строятся даже проекты каркасных домов с одним этажом.

Каркасные дома проекты фото и цены: широкие возможности

Для проектов каркасных домов свойственны как минимальные, так и весьма протяженные размеры — тут почти нет ограничений. Любой коттедж, особняк, да даже «вилла», изначально проектировавшаяся под кирпичное или бетонное исполнение, может быть легко построена в каркасе нашими специалистами. Деревянную основу способны иметь по крайней мере двух-трехэтажные строения, а внешнее обрамление и отделка возможна какая угодно. Для проектов каркасных домов типичны арки, колоннады, эркеры, парапеты, да и крыши абсолютно любой формы.

Вообще крыши являются самым сложным элементом малоэтажного строения, а они в подавляющем большинстве изготавливаются из дерева. Мало кто задумывается над тем, что крыши у кирпичных, брусовых и пеноблочных домов, по сути своей, выполнены из каркаса. Стропила — это такой же деревянный скелет, только наклоненный относительно горизонтали; имеется аналогичное минераловатное утепление, пленки-мембраны, пароизоляция и вентиляционные зазоры (1 или 2), что и в проектах каркасных домов. Но если уж крыши у всех коттеджей деревянные, а это самая сложная, ответственная и нагруженная часть строения, то разве могут быть какие-либо ограничения по каркасным стенам?!

Нет ни одного другого вида стен, технологии из которых могли бы применяться при изготовлении скатной кровли. Ни брусовых, ни газобетонных, ни пеноблочных крыш не существует, наверное, по-определению. Бетонные плиты безусловно применимы к плоским кровлям, но они характерны не столько для малоэтажных конструкций в нашей стране, сколько для многоэтажек и общественных зданий. Технологии же построения каркаса в стенах и скатных кровлях вполне схожи. Итак, стены из каркаса безусловно применимы в коттеджах любой протяженности. Нет проблем построить каркасник длинной 20, 30 или даже 40 метров, пусть каркасные дома (проекты фото и цены которых приведены на сайте) в большинстве своем обладают более скромными габаритами.

Что касается этажности каркасных домов, проекты которых мы разрабатывали, то чаще всего это двухэтажные дома, причем высота конька иногда значительна. Каркасный дом при соответствующем усилении может строиться и в трехэтажном исполнении — прочность и несущие свойства каркасных конструкций позволяют. Последнее время набирают популярность проекты каркасных домов с 1 этажом.

Каркасные дома проекты фото и цены: особенности планировки

В своей работе мы, по большей части, ориентируемся не столько на дешевое дачное строительство, сколько на проекты каркасных домов для постоянного проживания. Да, человек имеет право как угодно эксплуатировать свой каркасник: и

— HTML: язык разметки гипертекста

Устарело

Эта функция больше не рекомендуется. Хотя некоторые браузеры могут по-прежнему поддерживать его, возможно, он уже был удален из соответствующих веб-стандартов, может находиться в процессе удаления или может быть сохранен только для целей совместимости. Избегайте его использования и, если возможно, обновите существующий код; см. таблицу совместимости внизу этой страницы, чтобы принять решение. Имейте в виду, что эта функция может перестать работать в любой момент.

— это элемент HTML, который определяет конкретную область, в которой может отображаться другой документ HTML. Кадр должен использоваться в пределах .

Использование элемента не рекомендуется из-за определенных недостатков, таких как проблемы с производительностью и недоступность для пользователей с программами чтения с экрана. Вместо элемента может быть предпочтительнее

Встроенные кадры не могут быть изменены (и, следовательно, они не принимают атрибут noresize ).

Примечание. HTML-документы также могут быть встроены в другой HTML-код. документы с ОБЪЕКТ элемент. См. Раздел о встроенных документах для Детали.

Программное обеспечение

S-FRAME — Программное обеспечение для проектирования конструкций

перейти к содержанию
  • О S-FRAME
  • Продукты
    • Решения
    • Анализ S-FRAME
    • СТАЛЬ
    • S-PAD
    • S-БЕТОН
    • Многоэтажный конструктор S-CONCRETE
    • S-LINE
    • S-ФУНДАМЕНТ
    • S-ДЕРЕВО
    • S-CALC
    • S-ВИД
  • Продажи
  • Учиться
    • Вебинары
    • Учебные классы
    • NBCC2015 Сейсмическое проектирование
    • Примеры конструкций из стали для инженеров-строителей
    • Дополнительные учебные ресурсы
  • Поддержка

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
