Установка ленточного фундамента: Устройство ленточного фундамента технология

Применение ленточного фундамента необходимо в следующих случаях:

Область использования ленточного фундамента

• Предполагается возведение бетонных, каменных или кирпичных стен.
• В доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
• Неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
• Проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.

к оглавлению ↑

Выбор места для ленточного фундамента

Правильно выбранное место для устройства ленточного фундамента обеспечит прочность и надежность всему строению.

Место для устройства ленточного фундамента

• Оползание грунта, трещины и провалы говорят о том, что грунтовые воды расположены очень близко.
• Наличие трещин на основаниях строений, которые были возведены ранее на рядом расположенных участках, говорит о непригодности грунта для строительства.
• Не стоит производить закладку ленточного фундамента в зоне сезонного разлива водоемов. Строительство должно располагаться как можно дальше от опасного участка.
• Уровень промерзания грунта – один из важных критериев, так как ленточный фундамент устраивается на глубине ниже этого показателя.
• Лучше всего возводить фундамент на горизонтальном ровном участке.

Для получения точных параметров можно обратиться к специалистам, которые с применением специальной техники определят оптимальную глубину закладки фундамента и его правильное расположение.

к оглавлению ↑

Материалы для обустройства фундамента

Возведенное основание должно прослужить максимальное количество лет, а для этого следует использовать прочные материалы. Чаще всего ленточный фундамент возводится из следующих материалов:

• Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
• Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
• Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.
• Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.

к оглавлению ↑

Виды ленточных фундаментов

В зависимости от используемого материала фундамент может быть:

• Монолитным. Данное основание возводится непосредственно на строительном участке.
• Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).

Разновидности ленточного фундамента

Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:

• Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
• Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.

к оглавлению ↑

Возведение ленточного фундамента своими руками

Чтобы ленточный фундамент отличался прочностью, необходимо соблюдать определенный порядок действий:

1. На первом этапе участок очищается от растительного слоя грунта, вырубаются деревья и кустарники в непосредственной зоне строительства и в радиусе 5 метров вокруг нее. Площадку выравнивают, и с помощью колышков и веревки проводят разметку. В это же время на участок следует доставить необходимые строительные материалы.
2. Далее, придерживаясь разметки, роют траншею. Работу можно проводить вручную или с применением техники. По ширине траншея должна быть немного больше фундамента. Дно траншеи выравнивают, пользуясь уровнем, и тщательно утрамбовывают. Затем выполняют следующие действия:
   • Дно траншеи засыпают слоем песка в 3-3,5 см, его смачивают и уплотняют.
   • Песчаная подушка накрывается гидроизоляционным материалом.
   • Используя доски или влагостойкую фанеру, сооружают опалубку. Она должна возвышаться над землей на 15 см. С помощью уровня проверяют вертикальность стенок опалубки.
   • Для укрепления верхнего края опалубки стенки соединяют перемычками. Обязательно оставляют отверстия для проведения коммуникаций.
   • Внутри опалубки укладывают толь или рубероид.

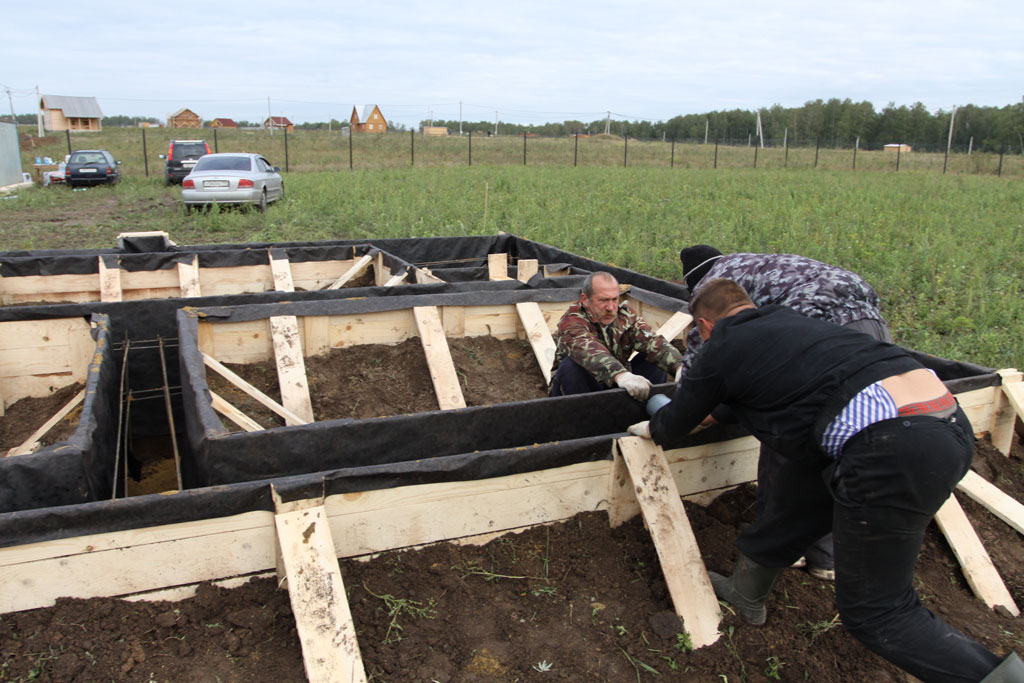

Опалубка для ленточного фундамента

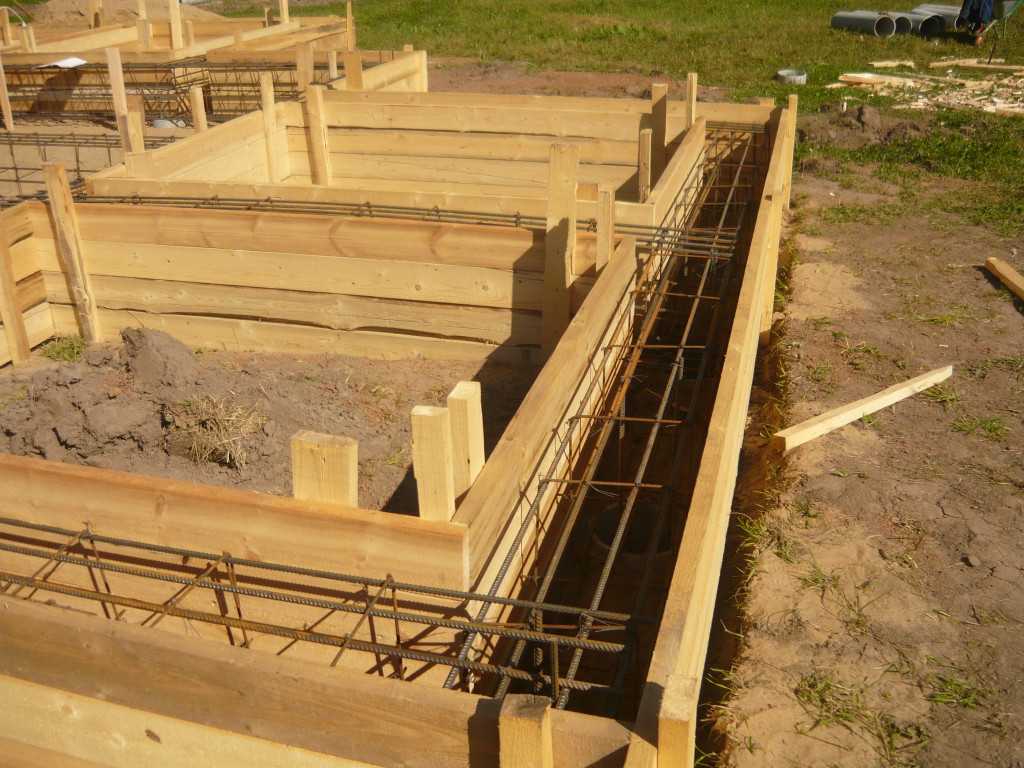

1. На следующем этапе проводят армирование ленточного фундамента. Оптимальным вариантом считается каркас из арматуры, имеющей диаметр 12-18 мм. Укладка прутьев для создания каркаса ведется в два ряда вдоль всей траншеи. Для связки прутьев следует использовать мягкую проволоку.

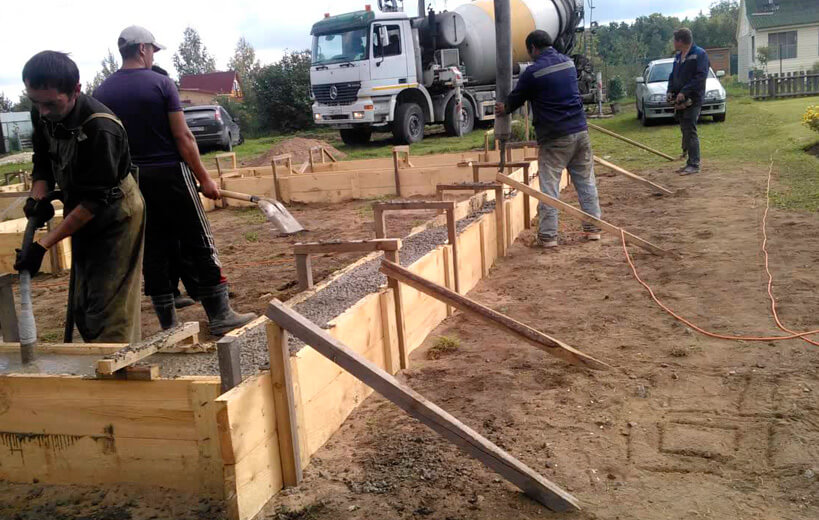

2. Подготовленная траншея заполняется бетоном марки М250 или М300 густой консистенции. Заливка бетона ведется по следующим правилам:
   • Заливать раствор лучше всего в один прием с использованием желоба, при этом подача бетона должна проводиться с небольшой высоты, чтобы бетонная смесь не расслаивалась.
   • Каждые 15-20 см раствора уплотняются, для этого можно использовать вибропресс. Можно провести ручное уплотнение бетона. Для этого смесь протыкают штыковой лопатой, периодически постукивая по стенкам деревянной опалубки.
   • Не рекомендуется заливать бетон в зимнее время. Если проведение этих работ неизбежно, то рекомендуется использовать бетонный раствор с применением специальных добавок.
   • Заливая бетонный раствор в жаркий летний день, нужно обеспечить укрытие фундамента от солнечных лучей. Также рекомендуется периодически смачивать бетон, чтобы предотвратить его растрескивание.
3. Залитый ленточный фундамент оставляют на 5-6 дней, для застывания бетонной смеси. После этого можно снимать опалубку. Однако проводить последующие строительные мероприятия лучше всего через месяц. За это время бетонная смесь полностью затвердеет.
4. После снятия опалубки фундамент покрывают битумным раствором. Можно использовать листы рубероида.
5. На завершающем этапе фундамент с боков засыпают песком и грунтом.

к оглавлению ↑

Ошибки, допускаемые при обустройстве фундамента ленточного типа и их последствия

Прочность основания – залог надежности возводимого строения в течение многих лет. Однако при устройстве ленточного фундамента в целях экономии времени и материальных затрат строители допускают ошибки. На первый взгляд недочеты кажутся мелкими, но в последствии они могут привести к серьезным разрушениям и основания и всего дома.

1. Некачественное исследование грунта на участке. При неправильном определении глубины промерзания грунта или не точном определении залегания грунтовых вод качество устраиваемого основания значительно снижается. Следовательно, фундамент прослужит не 100 лет, а намного меньше. Аналогичный результат можно получить, если пренебречь показателями пучинистости грунта и его просадки.
2. При замешивании бетонного раствора допускаются следующие ошибки:
   • Используется цемент низкой марки.
   • Не соблюдаются пропорции.
   • Допускается смешивание раствора с землей.

   Данные факторы отрицательно влияют на качество готового бетона и фундамента в целом.

3. Использование расколотых бетонных блоков или арматуры несоответствующего размера может привести к преждевременному растрескиванию фундамента.
4. Много ошибок допускается на основном этапе возведения ленточного фундамента:
   • Неправильная разметка может привести к перекосу фундамента.
   • Траншея, вырытая на недостаточную глубину, также пагубно скажется на качестве основания.
   • Неправильная укладка гидроизоляции приведет к утечке воды из бетонного раствора, чем ухудшит его прочность.
   • Не выдержанный температурный режим при застывании бетона отрицательно скажется на прочности фундамента.
   • Преждевременное снятие опалубки приведет к уменьшению срока службы фундамента.

Чтобы избежать этих ошибок, необходимо тщательно контролировать каждый этап возведения ленточного фундамента.

к оглавлению ↑

Ориентировочная стоимость ленточного фундамента

При проектировании дома рассчитывается стоимость каждого этапа. При подсчете затрат на возведение фундамента ленточного типа во внимание берутся следующие факторы:

• Стоимость материала для обустройства фундамента.
• Исследование и подготовка участка.
• Рытье траншеи и подготовка основания.
• Сборка опалубки.
• Армирование фундамента.
• Заливка бетоном или установка блоков.
• Использование строительной техники.
• Привлечение дополнительных трудовых ресурсов.

Нельзя утверждать об одинаковой стоимости ленточного фундамента. В разных регионах она может быть разной.

Фундамент является самой ответственной частью строения, поэтому при его закладке необходимо соблюдать все правила и рекомендации. Это поможет избежать неприятных ситуаций при эксплуатации основания.

Устройство ленточного фундамента

Содержание

• Условия применения и разновидности конструкции
• Составление плана
• Технология строительства
• Разметка
• Котлован или траншеи
• Дренаж
• Подготовка основания
• Опалубка
• Армирование и заливка бетона
• Гидроизоляция и обратная засыпка

Устройство ленточного фундамента заключается в формировании сплошной опорной конструкции по периметру строения и под внутренними несущими перегородками. Простая технология возведения сочетается с трудоемким и затратным процессом. Изучение основных этапов строительства позволит выполнить работу без привлечения специализированной бригады.

Условия применения и разновидности конструкции

Ориентиром для выбора технологии заливки монолитной конструкции ленточного типа служат свойства грунта и характеристики возводимого здания. Условия, при которых необходимо устройство подобной опорной конструкции:

• тяжелые строения из кирпича или бетона с плотностью 1000-1300 кг/м³;
• здания с перекрытием из металла или железобетона;
• при наличии неоднородного грунта, когда присутствует риск неравномерной осадки фундамента;
• при необходимости обустройства подвала.

Сократить смету расходов позволит правильно подобранная конструкция фундамента. Различают следующие ленточные модификации:

• Монолитный пояс, ширина которого превышает высоту основания. Заглубление не предусмотрено, армирование двухуровневое. Устройство применимо для деревянных строений, расположенных на ровном рельефе с УГВ ниже отмостки на полметра.

• Отличительная особенность незаглубленной ленты – высота фундамента превышает его ширину. Технология оптимально подходит для устройства каркасных домов, срубов и коробок из пенобетона.

• Ленточный фундамент мелко заглубленный характеризуется залеганием подошвы на 40-70 см. Технологию берут на вооружение при возведении зданий из кирпича, газо- или пенобетонных блоков.

• Опорная конструкция глубокого заложения предназначена для проектов, где предусмотрен полноценный подвальный этаж. Характеризуется максимально высокими затратами. По технологии глубина залегания рассчитывается на 20-30 см ниже линии промерзания. Внутренние стены оснащаются менее глубокой опорой на 40-60 см.


Совет! Устройством ленточного фундамента по технологии предпочтительно заниматься в теплый период. Промерзающий и сильно пучинистый грунт служит причиной отказа от возведения монолитного основания.

Составление плана

Проектирование массивного жилого здания лучше доверить специализированной компании, сделать чертеж опоры для облегченной постройки можно самостоятельно. Первоначально определяют габариты сооружения и получают оси наружных стен. Далее план дополняют осями внутренних перегородок. Несущая способность ленточного фундамента определяется с учетом следующих факторов:

• Масса внешних и внутренних стен (вычисляется по таблицам с учетом вида используемого материала).
• Вес перекрытий и облицовочных материалов.
• Тяжесть кровли и снеговые нагрузки, соответствующие данной климатической зоне.
• Характеристики грунта.

Суммирование нагрузок позволит определить искомую величину ленточного фундамента. Для вычислений может пригодиться формула:

Затем на плане вдоль осей вырисовываются две черты (по внутренней и наружной части периметра). По этим линиям проводится монтаж щитов опалубки. Устройство МЗЛФ зависит от УГВ, глубина варьируется в пределах 30-70 см. Залегание заглубленного ленточного фундамента по технологии составляет 20-30 см ниже черты промерзания. При расчетах для чертежа руководствуются СП 22.13330.

План устройства ленточного фундамента должен содержать информацию не только о стенах, но и дополнительных элементах постройки:

• наличие внутренней лестницы;
• устройство крыльца;
• печь или камин, которые нуждаются в обособленном фундаменте.

Технология оформления ленточного фундамента предполагает проведение армирования. Поэтому в плане отражается схема расположения верхнего и нижнего арматурного каркаса. Этот чертеж облегчит расчет потребности в материалах.

Технология строительства

Технология возведения монолитной ленточной конструкции с двухуровневым армированием бетона считается максимально надежной. Выполнение следующих операций обеспечит опорному основанию высокий эксплуатационный ресурс:

• Натурные оси выносятся в пятно застройки.
• Роется котлован или траншея под ленточный фундамент.
• Обустраивается дренаж.
• Укладывается песчано-гравийная подушка.
• Формируется гидроизоляционный слой.
• Устанавливается опалубка и арматурные каркасы.
• Заливается бетон и уплотняется вибратором.
• После демонтажа опалубки идет устройство гидроизоляции.
• Технология предусматривает утепление отмостки и наружных граней ленточного фундамента.

На заключительном этапе пазухи засыпаются нерудным материалом. Затем идет перекрытие ленточного фундамента по балкам. Обычно для этих целей применяют железобетонные плиты. Если дальнейшее устройство здания переносится на следующий сезон, по технологии бетонная опора нуждается в консервации.

Разметка

По технологии возведение даже незаглубленного ленточного фундамента требует снятия плодородного слоя. Чтобы перенести чертеж в натуральную величину применяют шнуры или струны, которые натягиваются по обноскам, расположенным за пределами котлована или траншеи. Для каждой несущей стены требуется две обноски, дополнительно они устанавливаются под элементы со сложной конфигурацией (веранда, лестница, эркер и прочее).

Вести разметку ленточного фундамента следует при соблюдении следующих отступов:

• от ограждений с соседями – 3м;
• от улиц – 5 м, дорог переулков – 3 м;
• между собственным и соседским строением минимальное расстояние составляет 6 м.

Котлован или траншеи

Если фундамент ленточный заглубляется ниже черты промерзания, технология возведения предусматривает подготовку котлована. МЗЛФ и незаглубленные модификации довольствуются устройством траншей. Процесс ведется с учетом следующих факторов:

• Ширина траншеи под ленточный фундамент позволяет проводить работы по обустройству граней. Для этого от наружных стен формируется зазор 60 см в каждую сторону.
• Суглинок и глина позволяет оборудовать вертикальные борта. Супеси и пески по технологии требуют устройства уклона стенок наружу на 7-15^о.
• Дно траншеи для ленточного фундамента выравнивается лопатами, устранять ямки подсыпкой грунта запрещено.
• Размер траншей по глубине включает нерудный материал толщиной 40-80 см и 5-10 см подошвы.

Дренаж

Для защиты ленточного фундамента от намокания по технологии его устройства требуется дренаж. Защитить опорную конструкцию от грунтовых вод способен кольцевой и пластовый дренаж. Щебеночный слой предотвратит всасывание влаги из почвы в вышерасположенные горизонты. Ливневка обеспечит отвод сточных вод, обустраивается при формировании отмостки.

Устройство пластового дренажа под ленточным фундаментом заключается в следующем:

• От центра к периметру котлована формируются уклоны в 4^о.
• По наружному периметру ямы укладываются дрены.
• Все пространство покрывается слоем щебня толщиной 20-40 см.

Это технология самая дорогостоящая, экономней будет устройство кольцевого дренажа, который не нуждается в наличии котлована.

Подготовка основания

Ровное основание – обязательное условие устройства ленточной конструкции. Технология оформления подосновы заключается в следующем:

• Дно траншеи на 40-80 см покрывается песком или щебнем. Ширина слоя вдвое превышает размер ленточного фундамента. Избежать просадок поможет трамбовка через каждые 10 см.
• Далее приступают к заливке подбетонки из тощего бетона аналогичной шириной. Высота слоя составляет 5-7 см.
• После высыхания раствора в качестве подошвенной гидроизоляции применяют наплавление двух слоев различных битумных материалов  (бикроста, технониколь и прочее).

Внимание! Подобная технология устройства монолитного основания расширяет подошву и ограничивает просачивание цементного молочка.

Т-образный ленточный фундамент представлен ниже на схеме:

Опалубка

Обычно технологией устройства бетонной опорной конструкции предусматривается применение съемной опалубки. Использование несъемной опалубки из полистирола обходится гораздо дороже и оправдано только в регионах с чрезмерно суровым климатом. Процесс устройства съемного каркаса включает следующие действия:

• Высота щитов достигает шнуров, их натяжка проводится выше плоскости цоколя ленточного фундамента на 5 см.
• Установке палубы предшествует монтаж угловых подпорок и колышков, поддерживающих щиты с двух сторон.
• Внутри щитов идет соединение перемычками, которые предотвратят их смещение и изменение ширины ленточного фундамента.
• Продухи в ленточном фундаменте – обязательный элемент монолитной конструкции. Для этих целей технологией предусмотрено устройство закладных в виде пластиковых труб или полистирольных коробов. В этом месте будет располагаться продушина или другой узел ввода коммуникаций.

На заключительном этапе внутренняя сторона щитов покрывается полиэтиленом. Это препятствует протеканию цементного молочка и способствует формированию ровной поверхности ленточного фундамента в цокольной части.

Армирование и заливка бетона

Прочность монолитного фундамента обеспечивается армирующими каркасами. Их можно приобрести в готовом виде или изготовить самостоятельно.

Совет! По технологии устройства ленточного основания монтаж армирующего пояса лучше проводить путем проволочной скрутки. Сварочная стыковка может нарушиться в результате деформации каркаса.

Заливку бетона проводят в один прием, послойная укладка неприемлема. Поэтому надо точно рассчитать необходимый объем раствора для ленточного фундамента и достаточное количество рабочих рук. Смесь укладывается в одном направлении. За рабочим, распределяющим бетонную смесь, следует второй человек с вибратором. По технологии демонтаж опалубки проводят спустя 3 дня при температуре +30^оС или спустя 2 недели, если на улице около +5^оС.

Первое время после заливки открытые участки ленточного фундамента закрывают полимерной пленкой или применяют влажный опилочный компресс. В этом случае устройство монолитной опоры пройдет без трещин.

Гидроизоляция и обратная засыпка

По технологии защитный слой гидроизоляции на ленточном фундаменте должен быть непрерывным. Существует несколько вариантов устройства гидроизоляции:

• обмазывание;
• оклеивание;
• оштукатуривание;
• объемная изоляция.

Чаще всего прибегают к комплексным мерам.

Промежутки между ленточным фундаментом и стенками траншей следует засыпать грунтом, для которого нехарактерно вспучивание. Глина в этой ситуации неприемлема. Сохранить прочность отмостки поможет трамбовка каждого слоя засыпки.

Чаще всего в частном строительстве обращаются к технологии возведения мелкозаглубленного фундамента. Противопоказанием к применению служат высокий УГВ или рельеф со склонами.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

• При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
• Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
• Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
• Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура – ​​Ленточный фундамент

• Определите положение несущих стен.
• Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
• Залить тощим бетоном.
• Соберите опалубку и установите нижние основные стержни.
• Далее следует установка стартовых стержней колонны.
• Связующие используются для связывания стартовых стержней колонны.
• Следующим шагом будет установка верхних основных перекладин.
• Далее следует установка верхних распределительных стержней.
• Теперь залейте бетон в опалубку.
• После застывания бетона опалубку можно снять.
• Вынутый материал можно использовать для обратной засыпки.

Посмотрите, как ленточный фундамент делается на одной из наших площадок.

Строительство и проектирование ленточного фундамента

Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонный ленточный фундамент для здания, какие они бывают, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточный фундамент?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость водостоков, скорость ветра — все это диктует форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный фундамент?

Строительные нормы для фундаментов дают четкий перечень правил, при соблюдении которых подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые размещены по центру соответствующей полосы бетона:

• конструкция или «нагрузка») или участки слабого грунта, которые могут вызвать обрушение фундамента
• б) Ширина ленты фундамента соответствует таблице 12 утвержденного документа А1/2 раздела Е1 СНиП. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или превышает выступ от поверхности стены, но не менее 150 мм
• г) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300 мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Фундаментная полоса выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на так как он выступает за лицевую сторону стены

Ступенчатый фундамент

Фундаментная лента

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

На что обратить внимание при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (деревьев) по крайней мере на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. структура. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Постоянная нагрузка : Это сила, приходящаяся на общую массу конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Вынужденная нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточного фундамента

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50kN/m, 60kN/m, 70kN/m

6

6

Type of Subsoil	Condition of Subsoil	Field Test Applicable	Minimum Width in mm
Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется как минимум пневматический или другой механический отбойный молоток.	В каждом * случае – равна ширине стены. Деревянный колышек, квадрат 50 мм трудно вбить за 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты	*300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / Алевритовый песок / Глинистый песок	Насыпной	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Довольно легко формуется пальцами и легко выкапывается	*450 – *650 – Далее должно быть указано проектировщиком/архитектором/инженером	Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения по ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты строительства дома, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.
