Шведская плита фундамент в разрезе: Шведская плита фундамент технология строительства и утепления. Пенополистирол для УШП

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

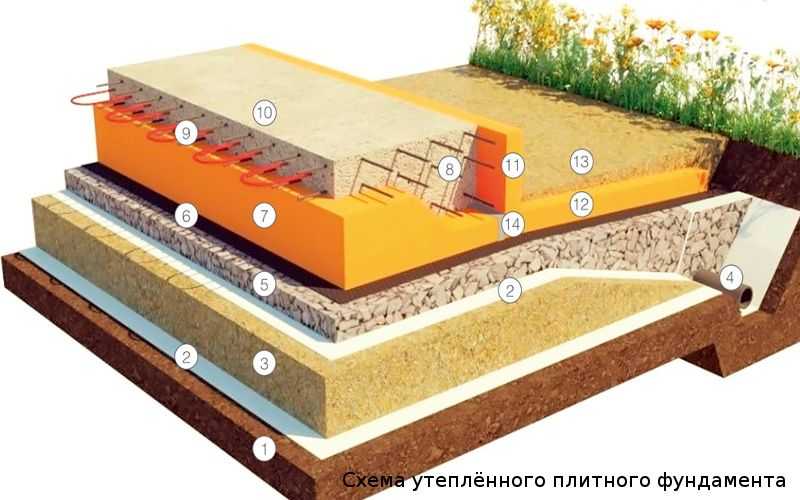

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

• быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
• поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;
• снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
• находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
• в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
• прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
• для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

• невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
• невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
• технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см.
  Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2.

Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т. е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т. д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

1. Фундамент — монолитная бетонная плита;
2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
3. Готовая система отопления — тёплые полы по всей площади дома;
4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
7. Отделка цоколя плоским шифером — можно просто покрасить;
8. Ливневая канализация и дождеприёмники [опционально];
9. Дренаж [опционально];
10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

---

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

Фундаменты мелкого заложения с защитой от мороза — перекрытия ICF из плит на грунте

о нас

передовой

Концепция фундамента из плит с воздушным обогревом Legalett зародилась более 30 лет назад в Швеции…. В настоящее время почти половина всех строительных работ в Швеции ведется с использованием системы Legalett.

Legalett был создан более 30 лет назад как простая решетка из труб, установленных в плите для распределения тепла от нагревателя, расположенного над плитой.



• Первая плита Legalett была спроектирована и изготовлена ​​в Кунгельве, Швеция
• Со временем конструкция системы была усовершенствована, чтобы использовать петли труб, а не сетку трубопроводов
• Нагреватели были затем переработаны, чтобы их можно было вставлять в плиту
• Компания была основана в 1983 году



Legalett Швеция:



• Legalett расширилась и образовала дочерние компании, в которые входят Legalett Finland, Legalett Germany, Legalett Japan, Legalett Canada, Legalett Canada & USA, Legalett Poland и Legalett Norway.
• дома Legalett были построены в Швеции менее чем в 100 милях от полярного круга.
• Legalett стала нарицательной в Швеции.
• Нажмите здесь, чтобы посетить наших шведских друзей!!



Legalett в Северной Америке



Первая установка Legalett в Северной Америке была в Питерборо, Онтарио, Канада, в 1988 году. в Канаду и США. Компания Legalett производит и продает плиты GEO-Slabs с воздушным и необогреваемым покрытием (неглубокие фундаменты с защитой от мороза), подвалы и подвесные плиты.



В настоящее время по всему миру установлено более 20 миллионов квадратных футов систем лучистого пола Legalett с воздушным обогревом.



Система Legalett включает предварительно сконструированную GEO-плиту (Конструкция морозостойкой конструкционной бетонной плиты мелкого заложения), используемую в жилищном, коммерческом и учрежденческом строительстве.



• Legalett успешно используется практически во всех сферах строительства, где требуется комфортное отопление.
• К ним относятся жилые, коммерческие, учреждения, предприятия легкой промышленности и т. д.
• Legalett становится все более и более предпочтительной системой фундамента/теплого пола.
• Legalett идеально подходит для детских садов, школ и домов престарелых.
• Legalett – это единственная в Северной Америке система фундаментов с лучистым теплом ICF.



В Канаде и США компания Legalett поставила продукцию Legalett площадью более 1 000 000 кв. футов в более чем 750 зданий. Это число неуклонно растет с каждым годом, так как все больше и больше людей выбирают Legalett в качестве полезной для здоровья системы отопления и фундамента.





• Дополнительная информация о Legalett Canada:

• Наши клиенты
• Наша команда
• Работа с Legalett
• Найти дилера Legalett



​Запрос информации



передовой

Copyright © Legalett Canada Inc. Онтарио, Канада, 2014–

Чертежи строительных инструкций. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий Осуществляется Организацией американских государств Отдел устойчивого развития и окружающей среды для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С | Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески, мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов. под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть увеличен до минимума 2 6 дюймов



Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



Рисунок B-3 : Армирование ленточных фундаментов

Армирование фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого грунта или при здание может быть подвержено землетрясению. Предполагается, что армирование деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы фундаментов минимальное армирование должно состоять из 2-х стержней № 4 («»), уложенных продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



Рисунок B-4 : Бетонный пол в деревянной конструкции



Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром. их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными и не иметь трещин и их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a минимальная толщина 1″. Наружные стены лучше строить толщиной 8″. бетонный блок. Ненесущие перегородки можно соорудить из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемая минимальная арматура для конструкции из бетонных блоков выглядит следующим образом:

1. Стержни диаметром 4 дюйма на углах по вертикали.
2. Стержни диаметром 2 дюйма на стыках по вертикали.
3. Стержни диаметром 2 дюйма на косяках дверей и окон
4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
902:30

Блоки 4 дюйма 1 бар
6-дюймовые блоки 2 стержня
8-дюймовые блоки 2 стержня

5. Для вертикальной арматуры стены используйте стержни, расположенные следующим образом:

4-дюймовые блоки 32
6-дюймовые блоки 24
8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8″ x 8″ и могут быть образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других. Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на 6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью высота до поясного хода (кольцевой балки) у каждого дверного косяка.



Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с плита перекрытия. Состоит из серии плитных утолщений под стены с минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо уплотненный гранулированный материал.



Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм. Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



Рисунок B-10 : Альтернативная деталь плиты перекрытия

Висячая железобетонная плита привязана к внешней балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в центрах 9 дюймов», а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках. столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.



Рисунок B-12 : Устройство армирования подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-13 : Устройство усиления для Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
