Как армировать ленточный фундамент своими руками: инструкция

Армирование ленточного фундамента – процедура обязательная, без выполнения которой невозможно гарантировать качественное возведение будущей постройки. Работа по армированию фундамента очень важна, но в исполнении не очень сложна и если разобраться во всех тонкостях и нюансах, то сделать ее можно без проблем своими руками.

Материалы и инструмент

Для армирования ленточного фундамента используют, как стальные пруты, так и стеклопластиковую арматуру, мы остановимся на стальных прутах (как выбрать стальную арматуру читайте тут), потому как стеклопластик во – первых дорогое удовольствие, во – вторых его очень редко применяют для загородного домостроения по ряду причин.

Итак, с этим разобрались идем дальше, для работы нам нужно приобрести:

Материал Параметры
Рабочая арматура Диаметром 12мм.
Конструктивная арматура Диаметром 8мм.
Вязальная проволока Предназначенная для армирования
Цемент Марки М – 250, 300.
Песок
Средней фракции



Из инструментов подготовим:

  • Емкость для замешивания бетона или бетономешалку;
  • Строительный миксер;
  • Болгарку;
  • Лопату;
  • Плоскогубцы;
  • Перчатки.

Подготовительные работы

Первое: Нужно рассчитать и приобрести арматуру и вязальную проволоку. В расчете необходимого количества арматуры нет ничего сложного. Горизонтальные направляющие, для которых используется арматура 12мм, обычно укладывается с шагом 30 - 60 см. Поперечные и вертикальные секций формируются арматурой 8мм, с шагом 40 – 70см. Зная эти данные очень легко прикинуть сколько погонных метров арматуры необходимо купить именно для ваших целей, плюс берите небольшой задел и приобретайте на 10% больше чем вам надо.

Важно: Для ленты высотой меньше 90 см обычно используется двухрядный каркас, при высоте более 90 см вяжется трех и более ярусный каркас.

Насчет вязальной проволоки все еще проще, ее на каждое соединение уходит примерно 25 – 30см.

Второе: После того, как материал доставили на место строительства, его нужно тщательно осмотреть и очистить от грязи и ржавчины. Многие данной операцией пренебрегают, но нужно помнить, что посторонние «включения» могут хоть несущественно, а все же ухудшить рабочие характеристики бетона.

Пошаговая инструкция по армированию ленточного фундамента

Шаг 1: Формируем бетонное основание. Для этого на дно траншеи, толщиной 20 -30 см насыпаем песок, трамбуем его и заливаем бетоном слоем 5 – 10см. Так мы защитим нижнюю арматуру от появления коррозии.

Совет: в целях экономии можно не «заморачиваться» с заливкой «подошвы», а гидроизолировать траншею обыкновенной плотной полиэтиленовой пленкой.

Шаг 2: Устанавливаем опалубку. На этом этапе останавливаться не будем потому, как у нас есть статья на тему «как поставить опалубку для фундамента», где все подробнейше расписано.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Шаг 3: Начинаем вязать арматуру. Проделать данную работу можно, как непосредственно в траншее, так и рядом с ней. Удобнее конечно же связать отдельные секции недалеко от места монтажа, а потом установить их в положенное место. Общая схема будет следующей.

Важно: Сварку для соединения арматуры между собой применять крайне не рекомендуется, при таком способе крепления места стыков очень быстро начнут ржаветь.

Сборку конструкции следует начинать с нижних поперечных прутов (8мм), их выкладываем с шагом не более 80см друг от друга. Затем на них продольно укладываем рабочую арматуру (12мм), расстояние между продольными прутами не должно превышать 40 см, если же оно больше 40 см, то добавляем в конструкцию еще один стержень. Места соединений поперечных и продольных прутьев закрепляем вязальной проволокой.

Итак, ранее мы сформировали нижний уровень каркаса, далее следует закрепить вертикальные перемычки (8мм). Делается это так – в местах соприкосновения продольных и поперечных прутьев арматуры устанавливаем вертикально еще один прут и связываем его проволокой с основной конструкцией, таким образом производим монтаж всех необходимых вертикальных элементов.

Важно: Будьте внимательны и при установке следите чтобы вертикальная арматура была закреплена по отношению к продольной четко под 90 градусов.

Следующим этапом сборки каркаса будет установка верхних поперечных и продольных прутьев. Все действия те – же, к вертикально закрепленной арматуре с помощью вязальной проволоки с перехлестом по краям не менее 20см, крепим сначала поперечные, а затем продольные элементы арматуры.

Способом, описанным выше собираем необходимое количество секций, устанавливаем их в траншею если сборка проводилась не в ней и с помощью дистансеров жестко закрепляем каркас по отношению к опалубке, зазор между ними оставляем в 3 -5 см.

Основная часть работ на этом закончена, но остался самый важный этап, армирование ленточного фундамента по углам.

Шаг 4: Крепление арматуры по углам. Здесь нужно быть предельно внимательными и сделать работу максимально качественно, потому как углы фундамента принимают на себя наибольшее концентрированное напряжение.

Для армирования фундамента по углам применяют П или Г- образные техники усиления. Как правильно сделать данную работу смотрите ниже.

Для прямых углов:

Для углов больше 160 градусов:

Ну и перекрестия армируются так:

Все на этом работа закончена, удачного вам строительства.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Армирование ленточного фундамента: схемы армирования, ошибки

Ленточный фундамент можно назвать одним из самых распространенных типов оснований под возведение малоэтажных зданий и сооружений: частных и дачных домов, бань, беседок, заборов, складских помещений, гаражей, сараев, мастерских и времянок.

СодержаниеСвернуть

Учитывая высокие механические нагрузки на бетонную конструкцию фундамента зданий и сооружений, зачастую очень важно выполнять правильное армирование ленточного фундамента, которое эффективно защищает основание сооружения от воздействия разрушающих продольных и изгибающих механических напряжений.

Армирование под ленточный фундамент

Ленточный фундамент представляет собой замкнутую бетонную конструкцию, заливаемую в предварительно подготовленную траншею. В общем случае, на строительном участке, при помощи колышков и бечевки, в соответствии с имеющимся проектом, размечаются наружные и внутренние «обводы» будущего сооружения.

При этом имеющийся рабочий проект здания регламентирует ширину, глубину заделки и схему армирования ленточного фундамента конкретного здания или сооружения. Если здание возводится без проекта, правильное армирование ленточного фундамента будет рассмотрено дальше по тексту публикации.

Итак, габариты будущего фундамента и глубина его заделки известны по проекту либо по сведениям, полученным от заказчика. Далее следует операция рытья траншеи под конструкцию фундамента, и если по условиям строительства, фундамент возвышается над «нулевым уровнем» необходима установка опалубки. В том случае, если планируемая высота фундамента не выходит за габариты «нулевой» точки (уровня почвы), функцию опалубки выполняют стенки траншеи.

Стоит отметить, что практика возведения одноэтажных жилых домов позволяет использовать прямую заливку ленточного фундамента тяжелым бетоном марки М200-М250, без дополнительных затрат на армирование. В этом варианте дополнительное армирование ленточного фундамента арматурой можно назвать полезной, но не жизненно необходимой и более того – весьма затратной операцией.

схема армирования ленточного фундамента

Несмотря на многочисленные публикации в интернете рекомендующие производить арматурное усиление основание основы здания, одноэтажные частные дома, возведенные из кирпича, самана, пеноблока, массива древесины, тяжелого бетона и СИП панелей строятся на ленточных фундаментах без необходимости обустройства арматурного пояса в толще фундамента.

Правильное армирование углов ленточного фундамента

Частные здания выше одного этажа характеризуются значительной массой, давящей на основание сооружения. Многоэтажные частные дома и сооружения нуждаются в усиленном фундаменте. Под понятием «усиленный фундамент» имеется ввиду фундамент усиленный поясом стального армирования.

Пояс армирования фундамента частного дома проектируется и монтируется в соответствии с конкретными условиями эксплуатации и этажностью конструкции. При этом существуют эмпирические зависимости проверенные годами эксплуатации частных зданий.

В общем случае, в углах строящегося фундамента двух-трех этажного здания, количество вертикальных армирующих стержней увеличивается в два или три раза. К примеру, если «трассовое» армирование ленточного фундамента шириной 500 миллиметров предусматривает количество вертикальных стержней 2 единицы на 70-80 см протяженности фундамента в продольном направлении, то в углах конструкции должно быть не менее 6-ти равномерно расположенных вертикальных стержней, к которым привязываются четыре продольных стержня.

Дело в том, что углы здания воспринимают значительные разнонаправленные механические нагрузки. Поэтому их усиливают не только армированием фундамента, но и в том числе специальной усиленной кладкой основных строительных материалов.

Если не сделать усиленное армирование углов ленточного фундамента, можно получить просадку углов дома, которую невозможно исправить. Указанная выше схема армирования углов ленточного фундамента перекрывает 90% конструкций возводимых малоэтажных зданий высотой два-три этажа.

Армирование ленточного фундамента своими руками

Вне всякого сомнения, частные застройщики, привыкшие все, что только возможно делать своими руками, задают вопрос: «Как сделать армирование ленточного фундамента без привлечения наемных работников?».

Чтобы не ошибиться, в расчете, необходимо взять листок бумаги и сделать нехитрый чертеж схемы армирования ленточного фундамента используя конкретные габариты конструкции.

На листке бумаги следует обозначить наружные и внутренние обводы будущего сооружения.

Далее, реперными точками обозначают вертикальные стержни армирования в углах и «трассе» стен в соответствии со стандартными расстояниями: два перпендикулярно расположенных стержня на трассе 80 см между стержнями, и не менее 6-ти равномерно расположенных арматуры в каждом углу возводимого здания.

Как показывает практика возведения малоэтажных зданий, оптимальный вариант арматуры, для усиления фундамента, являются стальные горячекатаные стержни диаметром 8 мм по ГОСТ 5781-82.

При наличии у застройщика стальных стержней общепромышленного направления указанного диаметра, допускается использование любого металла способного придать бетонному фундаменту прочность соответствующую нагрузке о т стен, кровли и других конструкций.

В общем, случае традиционная схема армирования заглубленного ленточного фундамента выполненная собственными силами, предусматривает забивку вертикальных стрежней в грунт. Отступив от наружной стенки траншеи фундамента на расстояние 70-80 мм, с помощью кувалды забивается первый вертикальный стержень армпояса.

Второй стержень забивается напротив первого стержня, отступив 70-80 мм от внутренней стенки траншеи фундамента. Забивка стержней ведется на глубину до 400 мм.

Последующие вертикальные стержни забиваются с шагом 80-100 мм периметру будущего фундамента. Как уже было сказано, в углах будущей конструкции количество вертикально-забитых стержней увеличивают до 6 на каждый угол. Только так можно гарантировать прочный поперечный и продольный результат.

Итак, вертикальные армирующие стержни забиты в грунт на определенную надежную глубину. Следующая операция, это перевязка вертикальных стержней продольной арматурой диаметром 6-8 мм. Суть технологии заключается в следующем.

Отступив от дна траншеи фундамента на 150-200 вверх, к стержням забитым в землю, по всему периметру траншеи фундамента, с помощью отожженной проволоки привязываются продольные арматурные стержни диметром 8-12 мм.

Второй пояс продольной арматуры привязывается, отступив от нулевой точки фундамента на расстояние 400-450 мм. Монтаж продольной арматуры второго пояса также ведется с помощью отожженной стальной вязальной проволоки.

Заключение

Армирование фундамента малоэтажного здания можно назвать «желательной» но не жизненно необходимой операцией. Тяжелый бетон, используемый в качестве основного строительного материала для возведения фундаментов способен выдерживать значительные статические и динамические нагрузки без дополнительного армирования.

Поэтому в каждом конкретном случае возведения здания и сооружения следует руководствоваться инженерными расчетами армирования и других фактор возведения сооружения.

Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

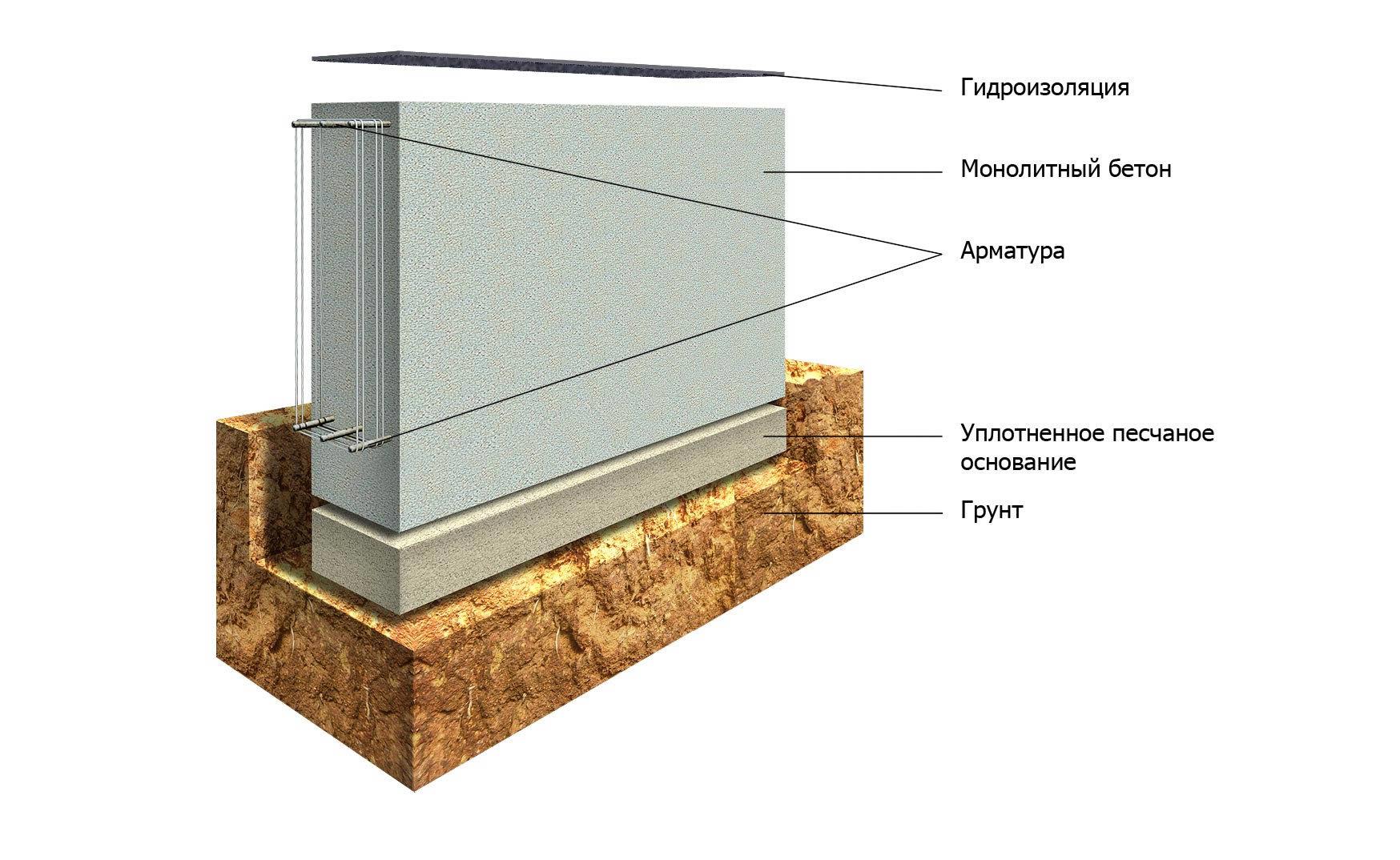

Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

  • монолитный, при производстве которого раствор заливают в траншею с отсыпкой,
  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  • информация о гидро- и теплоизоляции,
  • таблицы с указанием норм нагрузок для конкретной опорной конструкции.



Подробный чертеж ленточного фундамента с выносными сечениями.



Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

  • Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
  • Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.



Чертеж заглубленного ленточного фундамента в разрезе.



План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.



Чертеж заглубленного ленточного фундамента со схемой горизонтального и вертикального армирования.



Самостоятельные расчеты

Без наличия опыта и квалификации создать план опорных конструкций не сложно, если сборный фундамент рассчитывается для хозяйственных построек или ограждений. Для этого достаточно учесть следующие параметры:

  • почвенную усадку по вертикали,
  • нагрузку от веса основного сооружения,
  • нагрузку от кровли с подстропильной системой, если речь идет о хозяйственных или бытовых постройках,
  • нагрузку от давления грунта, действующую с боковых сторон.

Для страховки полученные величины нагрузки увеличивают на 2%.



Профессиональное планирование

План ленточной опоры для жилого дома требует более детальных вычислений и профессионального исполнения. Специалист при выполнении расчетов принимает во внимание действующие положения СНиП и учитывает малейшие нюансы, включая эксплуатационные нагрузки, возможный вес снежной шапки на кровле, снижение веса при выполнении оконных и дверных проемов.



Указание расположения колонн на схематичном изображении ленточной опоры.



Требования к схемам

План фундамента ленточного типа должен отвечать следующим требованиям:

  • легкая читаемость,
  • полнота информации на основной схеме,
  • наличие дополнительной информации в приложениях,
  • достаточность данных для проведения строительства без необходимости выполнять дополнительные расчеты.

Подробный и полный чертеж опорной конструкции любого типа легко претворять в жизнь. Он исключает вероятность разночтений и ошибок на этапе подготовительных работ и монтажа.

🔨 расчёт, технология, возведение своими руками видео, отзывы.

Мелкозаглубленный ленточный фундамент - наиболее экономически выгодный и простой в обустройстве вариант фундамента под дома из кирпича, дерева либо газобетона, возводящиеся на нормальных, не склонных к пучению грунтах.

На странице приведена детальная информация по методике расчета и технологии строительства мелкозаглубленного ленточного основания. Также вы ознакомитесь с видео, в которых объяснены наиболее важные моменты создания ленточного фундамента своими руками.

Мелкозаглубленный ленточный фундамент - расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый - расчет его несущей способности и габаритов, второй - расчет материалов, необходимых для создания фундамента.

Расчет несущей способности - процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии - ваш дом простоит сотню лет.


Рис. 1.1: Мелкозаглубленный ленточный фундамент

Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

  • Бетон;
  • Арматура и проволока для вязки;
  • Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна - 9 м, ширина - 6 м).


Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

54*0,4*0,6 = 12,96 м3;

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.


Рис. 1.2: Схема уплотняющей подушки

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых - щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

  • Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка - данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня - 1600 кг. Теперь рассчитываем массу нужных нам материалов:

  • Масса песка: 2,24*1440 = 3225,6 кг;
  • Масса щебня: 2,24*1600 = 3584 кг.

Расчет массы бетона

Бетон - главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой - уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.

Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.


Рис. 1.3: Структура бетона М300 используемого для заливки фундаментов


Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:


12,96*2389 = 30 961,44 кг.


Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

30961,44 * 0.03 = 928,9 кг;

Итого нам нужно 31,9 тонн бетона М300.

Расчет материалов для армирования основания

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками.
Для создания горизонтального контура каркаса требуется горячекатаная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

  • 54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 - 226 метров.


Рис. 1.4: Армирование мелкозаглубленного ленточного фундамента


Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.

  • Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
  • Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

  • 540*2 = 1080 соединений;
  • 1080*0,2 = 216 м. проволоки для вязки.

Мелкозаглубленный ленточный фундамент - технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок. Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки.

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент

По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок - 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента

Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки. Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.


Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания.
Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.


Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент

После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Мелкозаглубленный ленточный фундамент своими руками (видео)

Видео, в котором детально рассматривается технология создания опалубки под мелкозаглубленный ленточный фундамент.


Делаем армокаркас для ленточного фундамента правильно.


Разбираемся, как правильно вязать арматуру в каркас для укрепления ленточного фундамента.


Особенности заливки бетона в опалубку ленточного фундамента.

Отзывы о мелкозаглубленном ленточном фундаменте

Чтобы вы смогли составить исчерпывающее впечатление о целесообразности возведения мелкозаглубленного ленточного фундамента, предлагаем вашему вниманию отзывы людей, обладающих опытом строительства таких конструкций:

Олег, 28 лет, Москва:
"Являюсь прорабом бригады, занимающейся строительством частных домов из кирпича и пенобетона. За все время работы неоднократно убеждался в том, что мелкозаглубленные ленточные фундаменты - идеальный вариант оснований для частного строительства. Во-первых - они выгодны в финансовом плане, так как в сравнении с другими типами оснований требуют на порядок меньше материалов. Во-вторых - для строительства такого фундамента не требуется специальное строительное оборудование, зная технологию, всю работу без проблем можно выполнить своими руками"

Виктор, 32 года, Зеленоград:
"Недавно закончил строительство деревянной бани на загородном участке. Решил использовать мелкозаглубленный ленточный фундамент, так как бюджет строительства был ограничен, а друг, занимающийся проектированием фундаментом, сказал, что несущей способности такого основания для легкой бани будет более чем достаточно. Все работы выполнял самостоятельно, только лишь бетон покупал уже готовый"

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Ленточный фундамент - Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) - это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать ленточный фундамент из массивного бетона . В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка передается под углом 45 ° от основания стены к грунту.

Утвержденный документ A Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться, если грунт мягкий или имеет низкую несущую способность, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локализованные нагрузки, например, колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна оседание, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, можно использовать плотные фундаменты.См. Фундаменты Плот для получения дополнительной информации.

Если несущая способность грунта на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE's Простые основы для малоэтажного жилья: «практическое правило» дизайна.

Разница между ленточными и подкладными опорами

Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

Ленточные и подкладные опоры являются наиболее распространенными решениями, а это означает, что они должны быть первыми в вашей повестке дня.

Вот все, что вам нужно знать как о ленточных, так и о подушечных фундаментах, в том числе о характеристики каждого типа фундамента, а также их отличия и большинство подходящее использование.

Ленточные опоры

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой фундамент неглубокого заложения, обычно с уровнем основания не более 3 м от поверхности земли.

Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

Это вариант, который подходит для большинства типов почв, если они обладают подходящей несущей способностью.

Ленточные опоры, таким образом, могут обеспечивать непрерывную опору, которая чаще всего бывает ровной, но также может быть ступенчатой ​​для поддержки линейных конструкций, таких как несущие стены.

Источник изображения: DesigningBuildings.co.uk

Ленточные фундаменты - гораздо лучшее решение, чем плоские фундаменты, при работе с близко расположенными колоннами из-за способа их визуализации.

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней этажностью, поскольку ленточные фундаменты могут использоваться в качестве массивных бетонных оснований.

Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

Глубина полосы обычно равна ширине стены или превышает ее.

Ширина опорной полосы часто в три раза больше ширины опорной стены, что обеспечивает угол 45 градусов между основанием стены и почвой.

Ленточные опоры также должны быть достаточно глубокими, чтобы избежать замерзания, хотя при работе с более мягкими почвами может потребоваться увеличение ширины.

Тем не менее, когда необходимо поддержать линейную стену путем распределения точек напряжения, ленточный фундамент часто является лучшим решением.

Подушечки опоры

Падовые фундаменты, также известные как подушечные фундаменты, также часто являются неглубокими фундаментами.

Однако, когда почва и тип почвы будут сочтены подходящими, их можно сделать намного глубже.

Это мгновенно дает им контраст по сравнению с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

С точки зрения конструкции, одно из существенных отличий состоит в том, что опорные площадки не состоят из полос.

Вместо этого, как следует из названия, они образованы «подушечками».

Это куски бетона, которые могут иметь форму прямоугольников, кругов или квадратов, которые впоследствии выдерживают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

Намерение выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод опоры отличается от аналогов с ленточным фундаментом.

Это также делает подкладочные опоры хорошим вариантом для опоры грунтовой балки.

Верхняя поверхность этих конструкций может быть наклонной, но большинство подушек будут иметь одинаковую толщину.

Хотя эта толщина должна быть достаточной, чтобы поддерживать форму в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

«Ленточные и подкладные опоры являются наиболее распространенными решениями, а это значит, что они должны быть первыми в вашей повестке дня».

Подушечки, помимо самых маленьких, могут быть усилены, чтобы уменьшить потребность в выемке грунта.

Подушки-опоры за счет их образования могут использоваться в нескольких вариантах исполнения.

В то время как в одном проекте может использоваться серия хорошо разделенных пэдов, в других могут использоваться непрерывные пэды или сбалансированные базовые пэды.

Их самые большие падения часто связаны с ветром и / или подъемными силами.

Какие еще существуют типы фундаментов?

Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

Плотный фундамент является наиболее вероятной альтернативой и характеризуется как большая бетонная плита, которая простирается над загруженной областью.

Целью этого является распределение веса груза на большей площади для уменьшения нагрузки на грунт основания.

Он также может предотвратить дифференциальную осадку, чего не может достичь ни блочный, ни ленточный фундамент.

Заключение

Хотя основные функции подушек и ленточных фундаментов сильно различаются, использование единой ленточной конструкции будет подходить в различных ситуациях для концепции подушек и конструкций с одинарной нагрузкой.

Если вы все еще не знаете, какие фундаменты можно использовать для поддержки стеновой конструкции, обратитесь к инженеру.

В конце концов, неправильное решение может обернуться катастрофой для всего проекта.

Ленточный фундамент

Во второй половине XIX века это было обычным явлением (кроме более скромные жилища), чтобы найти кирпичную опору. Законодательство ближе к концу XIX века требовал бетонного фундамента под стенами. Современные учебники часто рекомендуемые бетонные и кирпичные фундаменты, особенно для больших зданий.
Однако в некоторых областях законодательство было проигнорировано. Дома на слева вообще нет фундамента, стена лежит на глиняном грунте около 5 или 6 курсов ниже уровня земли. В других местах дома обычно имел бетонный фундамент примерно дважды ширина стены. Где известь была вяжущим веществом в бетоне, кирпичные опоры иногда все еще использовались, чтобы помочь распределить нагрузку.
К концу 1930-х годов контроль за зданиями, хотя и на местном уровне администрируемый (через постановления) был более последовательным и более обременительным. Типичные основания для «новых» стенок полости показаны на дальнем конце. оставил. Тогда, как и сейчас, глубина фундамента зависела бы от местных условий. условия.
В настоящее время проектирование фундаментов контролируется национальным Строительные нормы и правила.Ленточный фундамент, наиболее распространенная форма, может либо быть «традиционными», либо заполнять траншею. Фонды должны соответствовать определенных стандартов, явных в Регламенте, или разработанных кто-то компетентный в расчетах конструкций. В любом случае дизайн требует утверждения перед началом работы.

Введение

Ленточный фундамент является наиболее распространенной формой фундамента дома в Соединенное Королевство.Ленточный фундамент, как следует из названия, представляет собой полосу или ленту из бетон под всеми несущими стенами. Ширина полосы зависит от от допустимого несущего давления грунта и нагрузки здания. Для более слабых грунтов и / или более тяжелых нагрузок потребуется более широкий фундамент для распределить нагрузку на необходимую площадь земли. Полоска должна быть достаточно глубоко, чтобы нести твердый слой. Глубина также будет зависеть от характеристики почвы.В глинистых грунтах, например, фундамент должны быть расположены достаточно глубоко, чтобы не повлиять на изменение объема, вызванное сезонным движением или деревьями (обычно около 1 метра и более). В песках, гравии и некоторых илах он должен быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучком (обычно около 450 - 500 мм или около того). Впервые в 2004 г. требуются минимальные глубины для ленточных фундаментов. Это 0,45 м там, где есть риск обморожения и 0.75м в глинистых почвах. Это минимум глубины и, на практике, Регуляторы признают, что фонды могут иметь быть глубже из-за местных условий.
The Фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это. Это обычное явление, когда участок находится на склоне; они помогают уменьшить объем необходимых земляных работ.На картинке справа показан более поздний этап (тот же участок, другой дом). Блочная кладка подконструкции (плотная блоки) приближается к завершению. Следующим этапом будет добавление сборный цокольный этаж.

Типы фундаментов

Ленточный фундамент обычно бывает традиционным. засыпка полосы или траншеи. В некоторых сжимаемых грунтах фундамент может иметь быть довольно широким.Их часто называют широкополосными фундаментами - на самом деле это просто еще одна форма традиционной полоски. Ленточные фундаменты (из любой тип) также может быть ступенчатым - иногда это кажется довольно сложным но не влияет на то, как они работают. Пошаговое движение происходит только в пологий грунт и является средством снижения затрат. Фундаменты всегда должны быть ровными и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
PowerPoint Если вам нужно простое введение в ленточный фундамент перейдите по ссылке слева. Это приведет вас к Powerpoint Последовательность с фотографиями, рисунками и т. д. Последовательность занимает пару минут и показана типовая конструкция фундамента для современного дома. В в любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.
Не забудьте видеоклипы (ссылка на левая рамка экрана).

Традиционная насыпка полосой или траншей?

Как упоминалось выше, фундамент может быть традиционная планка или заполнение траншеи. Они отличаются общей глубиной бетонные - но принципиально не отличаются. См. Следующую страницу увидеть их соответствующие преимущества и недостатки.Нажмите здесь увидеть традиционный ленточный фундамент после того, как блочная кладка подконструкции полный.

Для большинства домов на большинстве типов грунтов фундамент не требует специального дизайн. Взгляните на страницу, посвященную подбору размеров фундамента.

На плане дома справа показан типовой фундамент. макет. фундамент проходит под внешними стенами, а также под внутренние несущие стены.В наши дни в большинстве домов внутренние Несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «резной» крышей, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.

Правила и положения

Существует ряд требований Строительных норм. по ленточным фундаментам.Они, в основном, относятся к таким вопросам, как как ширина фундамента, глубина (новый в 2004 году) изменения уровней, бетонная смесь, проблемы рядом стоки и тд. Для получения более подробной информации перейдите в раздел Bui8lding Regs. (Доступ через домашнюю страницу)

Фундамент широколенточный

Широкий ленточный фундамент - это фундамент шире примерно 750 мм. или так.Может использоваться там, где грунт представляет собой материал с низкой несущей способностью. вместимость. Распределение нагрузки на как можно большую площадь помогает ограничить опорное давление. Строительные нормы и правила требуют, чтобы фундамент толщина как минимум равна выступу. В широком фундаменте это означают очень толстую бетонную полосу. Альтернативой является усиление фундамент со сталью. Нажмите на картинку справа, чтобы увидеть это объяснено с помощью некоторых графиков.Фундаменты с широкими лентами не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса скорее всего будет очень широкой.

Деревья

Деревья могут стать настоящей проблемой при проектировании или строительство фундамента дома. Если деревья расположены очень близко к фундаменту, корни иногда могут повредить фундамент. Чаще встречается и, следовательно, Большую озабоченность вызывает ущерб, нанесенный деревьями в усадочных глинистых почвах.В В жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.

Некоторые практические вопросы для рассмотрения.

  • Глубокие траншеи необходимо сделать безопасными.
  • Фундаменты следует забетонировать как можно скорее после копания. Открыть траншеи опасны, собирают воду, могут обрушиться и вызвать вздутие и / или усадка глинистых грунтов.
  • Узкие траншеи требуют точной разметки.
  • Ниже 1,5 метра или около того могут быть более дешевый.
  • Выемка грунта ниже уровня грунтовых вод может вызвать ряд практических проблемы.
  • Заливка траншеи выполняется быстро, но необходимо соблюдать осторожность при вводе служебных каналов. позиционирование.
  • Если требуются ступеньки, держите их на высоте кирпича или блока - резка дорого.
Решение выбрать традиционный ленточный фундамент или засыпка траншеи (при условии, что они оба целесообразно, конечно) зависит от ряда факторов.Это включает, стоимость, скорость, конструктивная целостность, практичность и безопасность. Два блоки текста и графики ниже объясняют некоторые из этих факторов более подробно. деталь. Щелкните каждое изображение, чтобы найти один или два более подробных пункта. Примечание что хотя традиционный ленточный фундамент показан с двумя листами блочная кладка, широкие траншейные блоки (эквивалентные полной ширине полость стены) становятся все более распространенными.
Причин выбора....
  • Проверенный метод, большинство строителей знакомы с традиционной полосой фундамент
  • Ошибки (например, выезд) не так уж дороги, чтобы исправить один раз бетон заливается
  • Строителю может понадобиться работа, чтобы занять каменщика
  • Услуги в основном будут проходить через стену над бетоном, так что не неотложная проблема
  • Дешевле, чем заполнение траншей, для более широких фундаментов

А

  • Требуется рабочее место каменщикам
  • Стены легко повреждаются при засыпке
  • Глубокие траншеи требуют обшивки и подкоса И МОГУТ БЫТЬ ОПАСНЫМИ
  • В глинистых почвах земля может набухать или сжиматься, вызывая оседание или вспучивание
Причин выбора....
  • Фундамент достраивается довольно быстро
  • Глинистые почвы с меньшей вероятностью набухают или усаживаются, поскольку траншеи могут быть завершено быстро
  • Снижение потребности в обшивке и подпорках - значительная экономия средств
  • Людям не нужно работать у основания траншеи - намного безопаснее, особенно в глубоких фундаментах
  • Отсутствие риска обрушения траншей (после укладки бетона) и блокировка повреждающая
  • Затянет мелкие слабые места в основании траншеи

А

  • Входные каналы для обслуживания необходимо аккуратно разместить
  • Требуется хороший подъезд для бетонного грузовика; (или бетононасос необходимо)
  • Дорого, если фундамент должен быть широким или становиться широким, потому что борта траншеи обрушиваются.
Ширина простой полосы основы зависят от
  • характер земли; в частности его допустимая опора давление
  • нагрузка на здание
  • потребность в рабочем пространстве (для каменщиков и т. Д.)
Фундамент, показанный справа, имеет ширину около 600 мм
Глубина опоры будет наибольшее из следующего:
  • глубина до выбранного слоя подшипников
  • глубина обычно не менее 1000 мм в глинах, подверженных сезонному перемещению (см. Б.Regs - Раздел по фондам)
  • глубиной, возможно, более 1000 мм в местах, где есть деревья или срублено
  • в песках, мелах и других морозоустойчивых почвах на глубину ниже зона действия мороза. Это может быть 450 мм или около того, возможно, больше в горные районы или районы, подверженные длительным морозам
  • глубина, достаточная для минимизации нагрузки на смежные службы
Фундамент справа примерно 1200 мм в глубину (и 500 в ширину)
Ленточный фундамент можно разработан инженерами, но есть более простой подход: подходит для многих типов почв.Таблица в Строительных правилах (упрощенная версия таблицы в BS 8103) определяет подходящую ширину фундамента для заданных нагрузок и грунтовые условия. Процедура довольно проста; вы устанавливаете массу здания, преобразуйте это в килоньютон (единица силы), добавьте накладные грузы мебели, снега и т. д. (из опубликованных таблиц), а затем см. Таблицу. Слева показан простой пример.
Еще более простой подход: использовать BS 8103.Это похоже на принцип; основное отличие в том что нагрузки не нужно рассчитывать. Серия таблиц в Стандарт определяет различные условия нагрузки, например высоту стены и характер нагрузки. После того, как нагрузки и количество этажей были определенную ширину фундамента можно определить по двум столы. Первая таблица содержит букву (A-J), что означает категорию нагрузки, вторая таблица (на следующая страница и такая же, как на предыдущей пункт) определяет ширину фундамента.

BS 8103 применяется только к жилым зданиям не более трех этажей и в «традиционном» строительстве. Есть еще несколько ограничения по высоте этажа, ветровой нагрузке, пролетам пола и крыши и т.п.

Примечание: Здания, не подпадающие под действие BS 8103 или «считается удовлетворяющим» положениям Строительных норм и правил, потребуется специальный дизайн.

Камень или грунт

Простое полевое испытание

Минимальная ширина фундамента в мм для нагрузки в кН на метр пробега (буквы относятся к таблицам нагрузок)

Тип

Состояние

20

30

40

50

60

70

80

90

100

А B C D E F грамм ЧАС J
Рок Жесткий Требуется как минимум пневматический или другой инструмент с механическим приводом для выемки грунта. Равный до ширины стены
Гравий, песок Компактный Требуется выбор для раскопки. Деревянный колышек, квадрат 50 мм, жесткость хода более 150 мм. 250 300 400 500 600 650 800 900 1000
Глина песчаная Жесткий Не может быть отлит в пальцы.для выемки грунта требуется кирка или лопата с пневматическим приводом. 250 300 400 500 600 650 800 900 1000
Глина песчаная Фирма Может быть отформован в пальцами со значительным давлением и может быть извлечен лопатой. 300 350 450 600 750 850 950
Песок, песок пылеватый, песок глинистый Свободный Сухие комочки могут иметь незначительные сплоченность, но легко распадается на пальцы.Легко копается лопатой. Колышек 50 мм можно легко забить. 400 600 Все, что показано темно-синим, выходит за рамки этого Таблица. Эти основы потребуют специальной разработки.
Ил, глина, глина песчанистая, глина илистая Мягкий Легко формуется в пальцами и легко раскапывается. 450 650
Ил, глина, глина песчанистая, глина илистая Очень мягкий Истекает между пальцами, когда выжал. 600 850
Торф
Заливка / грунт

Чертежи строительных норм.Раздел B: Бетонные конструкции

Чертежи строительных норм. Раздел B: Бетонная конструкция

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты.Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов. под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза больше ширины стены, непосредственно поддерживаемой им.Где в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличен до минимум 2 футов 6 дюймов.

Рисунок B-2 : Типовая деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной.Для опор колонн минимальное армирование должно быть " стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных опор

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные прутки с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор, минимальная арматура должна состоять из 2 стержней № 4 ("), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное Строительство

Допустимое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом.Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные постройки очень легкие и их легко сдуть. их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это Обычная практика в большинстве OECS - использовать бетонные колонны на всех углах и перекрестки.Дверные и оконные косяки необходимо укрепить.

Рекомендуемая минимальная арматура для строительства бетонных блоков выглядит следующим образом:

    1. Прутки диаметром 4 дюйма по углам по вертикали.
    2. стержней диаметром 2 дюйма на стыках по вертикали.
    3. Прутки диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальных стен используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. блоки 4 дюйма 1 стержень
      Блоки 6 дюймов 2 стержня
      Блоки 8 дюймов 2 стержня

    6. Для вертикального армирования стен используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      Блоки 6 дюймов 24
      Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут быть образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других.Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Колонна с заполненным сердечником или бетонная колонна должна быть высота до пояса (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные конструкции опор для блочной кладки

Эта железобетонная опора монолитно построена с плита перекрытия.Состоит из серии плит перекрытий под стенами с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный гранулированный материал.

Рис. B-9: Деталь перекрытия перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками.Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия пола

Подвесная железобетонная плита привязана к внешней ограждающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка "диаметра в 9" центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы направляющие были надежно закреплены в боковой части. столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство армирования для подвесных перекрытий

Арматуру должны сгибать и закреплять опытные мастера.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Арматуру должны сгибать и закреплять опытные мастера. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Арматуру должны сгибать и закреплять опытные мастера.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G


BuildStore Консультации по созданию основы вашего…

Существует четыре типа фундамента: глубокий ленточный, плотный, насыпной и насыпной.По возможности устанавливайте грунтовые условия с помощью обследования, чтобы заранее определить метод фундамента, наиболее подходящий для вашего участка.

Фундаменты с глубокой ленточкой
Фундаменты с глубокой ленточкой являются наименее дорогими и используются при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может меняться, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм.Бетон должен иметь минимальную глубину 225 мм.

Фундамент для засыпки траншеи
Фундамент для засыпки траншеи заполняет котлован бетоном почти до самого верха. Хотя этот метод более дорогой, чем фундамент Deep Strip, он быстро вытащит вас из-под земли. Фундамент Trenchfill используется при рыхлом грунте или на участках с высоким уровнем грунтовых вод. На участках с тяжелой глиной и при наличии деревьев фундамент для засыпки траншеи можно уложить глубже, до уровня, при котором влажность грунта не пострадает.Также может потребоваться армирование сеткой, и стороны траншеи, возможно, потребуется футеровать с одной или обеих сторон сжимаемым материалом и / или скользящей мембраной.

Фундаменты на плотах
Фундаменты на плотах используются там, где грунт изначально устойчив, но где условия глубоко под поверхностью, такие как горные работы, могут привести к смещению грунта. Усиленный плот отлит поверх прочной жесткой сердцевины и имеет форму по краю, обеспечивающую ступеньку, на которой строятся оба листа стены.

Свайные фундаменты
Свайные фундаменты используются там, где хорошая несущая поверхность может быть найдена только на более глубоких уровнях или где физические ограничения делают невозможными другие формы фундамента. Свайный фундамент обычно выполняется специализированными подрядчиками. Сваи можно вырыть, просверлить или забить в землю. Они поддерживают бетонную кольцевую балку или грунтовую балку, простирающуюся от сваи до сваи, на которой построен дом.Эта кольцевая балка может быть изготовлена ​​заранее, но если она будет отлита на месте, может потребоваться наличие арматурных каркасов, готовых в соответствии со спецификациями инженера. В определенных ситуациях может также потребоваться иметь под рукой сжимаемые материалы, чтобы выровнять нижнюю или боковые стороны балки.

Ключевые моменты
  • Бетон обжигает кожу, поэтому всегда надевайте защитные перчатки и обувь.
  • Убедитесь, что основание любой траншеи под фундаментом чистое, ровное, сухое и не содержит рыхлых материалов.Борта траншеи должны быть обрезаны под прямым углом к ​​основанию. Идеальная ситуация - вырыть траншею и залить бетон в тот же день. Доступны специальные смеси, которые обтекают весь канал, что исключает возникновение бугров.
  • Заливка фундамента в зимних условиях должна выполняться в соответствии со строгими правилами и должна быть покрыта.
  • Лучше всего проконсультироваться с прогнозом погоды, чтобы узнать о возможных морозах, потому что ночные морозы могут испортить бетон.
  • Если вы решили использовать бетононасос для укладки бетона, предупредите поставщиков о своем намерении.
  • Найдите ближайший пункт проката, чтобы получить срочные услуги, например, водяной насос на случай затопления.

Переполненность Зоны
Имейте в виду, что во время строительства в короткие сроки может потребоваться ряд предметов, таких как строительные леса, экскаваторы, самосвалы или краны, поэтому убедитесь, что для них достаточно места. Также неплохо, если у вас есть место, разместить на месте скип для сбора и регулярного вывоза мусора по мере выполнения сборки.

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Основное назначение фундамента здания или другого сооружения - безопасная передача нагрузки на грунт. Собственная нагрузка на крышу, пол и несущие стены, а также действующая на эти элементы нагрузка передаются сначала на фундамент, а затем на слои грунта, поддерживающие здание.Чтобы обеспечить устойчивость и безопасность конструкции, безопасная несущая способность грунта должна быть больше, чем напряжение в грунте из-за нагрузки здания.
Для жилых, промышленных и коммерческих зданий используются несколько типов фундаментов, выбор конкретного типа зависит от таких факторов, как:

  • Форма строительства здания
  • Строительная нагрузка
  • Тип недр
  • Близость существующих построек, если таковые имеются.
  • Экономика

Самыми распространенными типами фундаментов для жилых и легких коммерческих зданий являются ленточный и блочный фундамент соответственно. В этом разделе будет обсуждаться конструкция этих двух фундаментов.
На рис. 4-1 показан узкий ленточный фундамент, представляющий собой длинную полосу бетона, поддерживающую стены малоэтажного жилого дома. Его также можно использовать для других построек, если факторы благоприятствуют такому выбору. От стены нагрузка распределяется на фундамент под углом 45 °, как показано на Рисунке Приложение7.1а. Плоскости, по которым распределяется нагрузка, называются плоскостями сдвига. Фундамент должен быть спроектирован таким образом, чтобы плоскости среза проходили через нижние углы полосы. Если расчетная ширина фундамента слишком велика, как в случае более слабых грунтов, обычная бетонная полоса может прогнуться и потрескаться, как показано на рисунке Приложение 7.1b. Бетон можно сделать более прочным при растяжении, обеспечив стальную арматуру в зоне растяжения.

Согласно СНиП конструкция ленточного фундамента должна удовлетворять следующим условиям *:
i) Выступы бетонной полосы по обе стороны от стены должны быть одинаковыми.
ii) Толщина бетонной полосы должна быть равна выступу (D = P) или 150 мм, в зависимости от того, что больше. Это означает, что минимальная толщина ленточного фундамента составляет 150 мм.
Пример 1:
Проектировать ленточный фундамент жилого дома с учетом следующих условий:
i) Стены представляют собой полые стенки толщиной 275 мм.
ii) Строительная нагрузка, включая статическую нагрузку на фундамент, составляет 40 кН / м.
iii) Безопасная несущая способность грунта 80 кН / м2
Решение:
Поскольку стены и фундамент очень длинные, расчеты основаны на длине стены / фундамента 1 м.Площадь фундамента можно определить по формуле:
Площадь фундамента здания =
= = 0,5 м2
Площадь ленточного фундамента = ширина × 1 м длина = 0,5 м2
Следовательно, ширина фундамента = 0,5 м2
Это минимальное требование.
Обычно используется фундамент шириной 600 мм. Каждая проекция будет:
(600 - 275) ÷ 2 = 162,5 мм
Плоскости сдвига нанесены под углом 45º из точек c и d, как показано на Рисунке App7.2, и вертикальные линии, проведенные из точек a и b. Эти линии пересекаются в точках e и f, которые соединяются для завершения проектирования фундамента.
Толщина бетонной полосы в этом случае составляет 162,5 мм, которую можно увеличить до 170 мм.
Подушечный фундамент
Падовый фундамент, также известный как изолированный фундамент, используется для колонн мало- и среднеэтажных каркасных зданий. Для легких конструкций можно использовать простой или железобетон, а для более тяжелых - железобетон.

Неармированные опорные площадки рассчитаны на то, чтобы в бетоне не возникало напряжения. Толщина определяется, как указано в конструкции ленточного фундамента. Номинальное армирование по-прежнему требуется для контроля термического растрескивания бетона.
Пример 2:
Разработайте подушечный фундамент для колонны 300 × 300 мм, выдерживающей нагрузку 500 кН. Безопасная несущая способность грунта - 200 кН / м2.
Решение:
Площадь подушечного фундамента =
= = 2.5 кв.м
Квадратная площадка обычно предусмотрена для квадратной колонны.
Сторона квадратной площадки = 1,6 м или 1600 мм
Толщина подушки может быть определена путем нанесения плоскостей сдвига под углом 45 °, как показано на рисунке Приложение7.3. Чтобы плоскости среза проходили через нижние углы подушки, толщина D должна быть равна выступу P.
Выступ P = (1600 - 300) ÷ 2 = 650 мм.
Толщина подушечного фундамента D = P = 650 мм.

* Выдержка воспроизведена из Строительных норм (2000), Утвержденный документ A - Структура, Департамент по делам сообществ и местного самоуправления в соответствии с Лицензией открытого правительства v 1.0. Веб-сайт: www.nationalarchives.gov.uk

Источник: http://www.wiley.com/legacy/wileychi/virdi/supp/others/design_of_building_foundations.doc

Веб-сайт, который нужно посетить: http://www.wiley.com/

Автор текста: указан в исходном документе указанного текста

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро.Добросовестное использование - это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование - это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте , носит общий характер и цель, которая является чисто информативной и по этой причине не может ни в коем случае заменять совет врача или квалифицированного лица, имеющего законную профессию.

Проектирование фундаментов зданий

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться среди студентов, преподавателей и пользователей Интернета, их тексты будут использоваться только в иллюстративных образовательных и научных целях.

Вся информация на нашем сайте предназначена для некоммерческих образовательных целей

Проектирование фундаментов зданий

Разница между ленточным фундаментом и подушечным фундаментом »Engineering Basic

Ленточный и блочный фундамент - это обычно наиболее распространенные типы фундамента / фундамента на строительной площадке.

Чаще всего ленточный фундамент используется для поддержки линии нагрузки, особенно несущей стены.В то время как фундамент Pad используется для выдерживания сосредоточенных нагрузок от одной точечной нагрузки, такой как несущие колонны.

ЛЕНТОЧНЫЙ ФУНДАМЕНТ

Ленточный фундамент - это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью.Они особенно подходят для легких структурных нагрузок, которые встречаются во многих жилых домах низкой и средней этажности, где можно использовать ленточный фундамент из массивного бетона . В других ситуациях может потребоваться железобетон.

ПОДКЛАДКА ФУНДАМЕНТА

Падовый фундамент , как правило, неглубокий фундамент, но может быть глубоким в зависимости от условий грунта. Они представляют собой форму основания, образованного прямоугольными, квадратными или иногда круглыми бетонными «подушками», которые выдерживают локализованные одноточечные нагрузки, такие как несущие колонны, группы колонн или каркасные конструкции.Эта нагрузка затем распределяется подушкой на несущий слой почвы или скал ниже. Подушечки фундамента также можно использовать для опоры грунтовых балок.

Обычно они имеют одинаковую толщину, но иногда верхняя поверхность может быть наклонной или ступенчатой. Их форма в плане будет зависеть от характера приложенной нагрузки и допустимой несущей способности нижележащих слоев. Их толщина должна быть достаточной для распределения нагрузки по форме в плане. Как правило, они армируются на всех конструкциях, кроме самых маленьких, причем армирование позволяет создавать более высокие нагрузки и строить более мелкие опоры, которые требуют меньше земляных работ и используют меньше бетона.

Любите этот пост, и вам нравится получать копию

Нажмите кнопку ниже, чтобы получить файл PDF и прочитать его в автономном режиме.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
