Онлайн калькулятор расчета монолитного плитного фундамента: инструкция


Информация по назначению калькулятора.

Онлайн калькулятор монолитного плитного фундамента (плиты)
предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

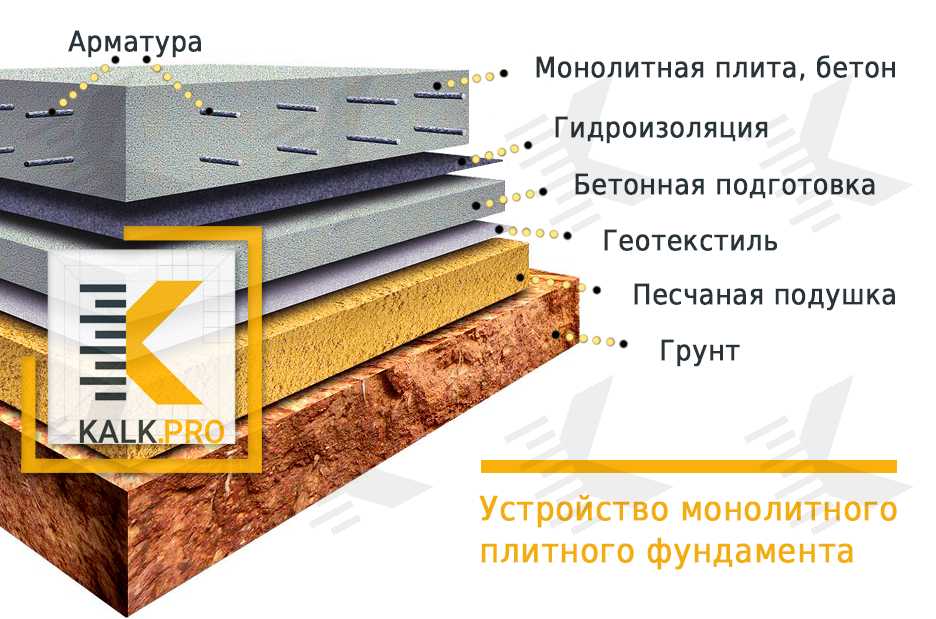

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Глубина залегания

Согласно СНиП 23-01-99, глубина заложения зависит от:

  1. климатических условий в регионе;
  2. конструкционных особенностей сооружения;
  3. глубины грунтовых вод,
  4. типа почвы под подошвой и т.д.

Таким образом, глубина котлована рассчитывается индивидуально.

Если следовать рекомендациям практикующих строителей, под фундамент в северных регионах нужно рыть котлован ни ниже 0,8–1 м поверхности земли. В теплых и умеренных климатических условиях для плитного основания достаточно 0,3–0,4 м глубины. На стабильных грунтах глубина закладки силовой конструкции может быть минимальной и составлять всего 0,2 м.



Общие сведения по результатам расчетов.

  • Периметр плиты — Длина всех сторон фундамента
  • Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
  • Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
  • Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
  • Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
  • Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
  • Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры — Вес арматурного каркаса.
  • Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

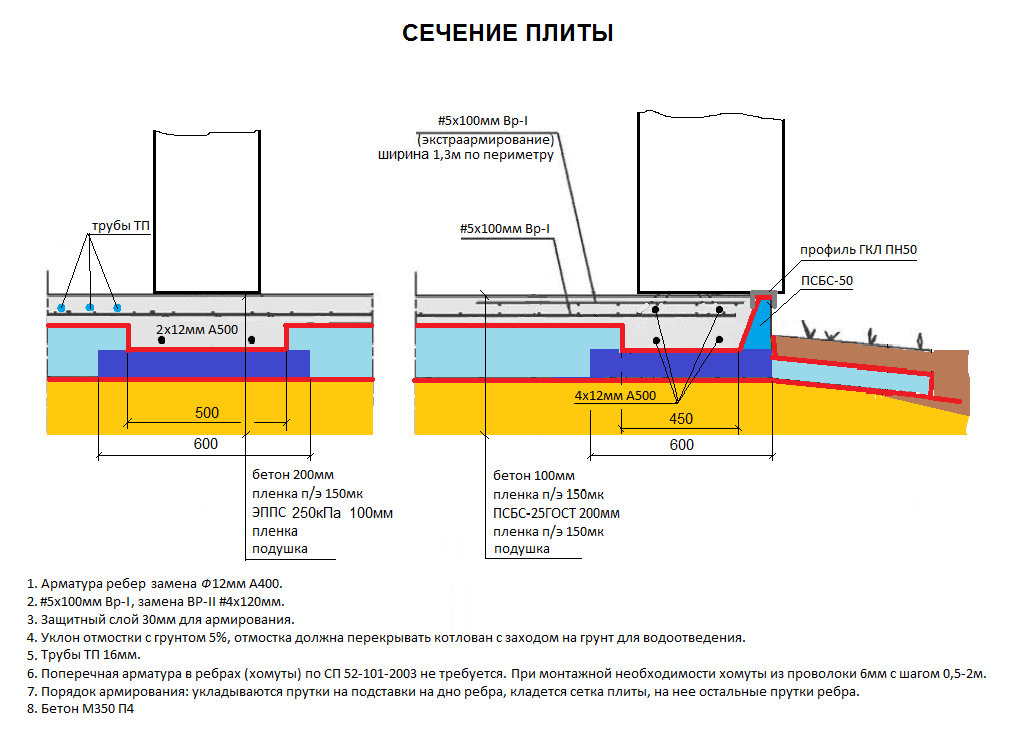

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Необходимый расчёт арматуры на монолитную плиту.

Как рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Вычисление размера плиты

Плита – монолитная заливка, площадь которой совпадает с площадью постройки. При возведении плитных фундаментов используются ребра жесткости. Они также учитываются в расчетах кубатуры.

Общая формула для монолита включает площадь (S) и толщину(H) плиты:

V=S*H, либо V=a*b*h, где:

  • a – ширина основание;
  • b – его длина;
  • h – высота.

Она пригодна для вычисления кубатуры стен (за вычетом параметров оконных и дверных проемов), железобетонных перекрытий, бассейнов, подвалов, плитных оснований.

Объем ребер жесткости вычисляется по формуле для усеченной пирамиды:

  • V – объем ребра жесткости;
  • H – высота ребра;
  • S1 – площадь нижнего основания;
  • S2 – площадь верхнего основания.

Чтобы посчитать общие габариты плиты, известные объемы слагают.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Как рассчитать арматуру на монолитную плиту.

Что нужно знать об армировании перекрытия

Здания со сложной архитектурой имеют в плане нестандартную форму, далёкую от квадрата. Заводские пустотные плиты перекрытия в этих условиях заменяют на монолитные конструкции. Монолитные перекрытия хорошо связывают в систему остальные несущие элементы здания, передают нагрузку стенам и фундаменту.

Армированием называется принцип совместного использования двух материалов для укрепления прочности. Общая работа монолитного бетона и металла позволяет устраивать прочные конструкции сложной формы, большого размера.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

  • длина пролета делится на 20 – 25
  • добавляется 1% погрешности
  • получается высота конструкции

Как рассчитать количество арматуры для монолитной плиты.
Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

  • фундамент имеется под проемами
  • нагрузки распределяются равномерно
  • сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.
Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

  • вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
  • подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

  • стандартный размер арматуры 6 м либо 12 м
  • доставить на объект легче 6 м прутки
  • если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
  • минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.
Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

  • в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
  • они связываются квадратными хомутами через каждые 30 – 60 см
  • ребра обязательны по периметру
  • могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Что еще можно рассчитать, имея значение толщины плиты?

Если есть окончательная ясность с толщиной плитного фундамента, то можно провести еще ряд расчетов, которые касаются количества необходимых для его создания материалов.

Необходимый объем бетонного раствора.

Площадь плиты (подчеркиваем – именно плиты, а не дома, так как плита всегда шире) и ее высота позволяет определиться с необходимым объемом бетонного раствора М300, который придется заказывать для заливки. Расчет настолько прост, что городить для него какой-либо калькулятор просто нелепо – произведение площади (м²) на высоту (м) даст нужный объем (м³), к которому обычно добавляют 10% запаса.

Шаг армирования и толщина прута

Армирование плиты производится решетчатой конструкцией. При толщине до 150 мм достаточно одного яруса, расположенного по центру. При толщине 200 мм и более решетки располагаются одна над другой, обычно с равным расстоянием от краев плиты (от 30 до 50 мм).

Решетки увязываются из арматурных прутьев периодического профиля (класса не ниже AIII) диаметром от 12 до 16 мм. Ширина ячейки решетки (шаг укладки прутьев) – обычно от 200 до 300 мм. Пространственное расположение армирующей конструкции обеспечивается установкой краевых хомутов и специальных подставок — «пауков» (показано на схеме ниже). Практикуется, конечно, и обычное вертикальное армирование из отрезков прутьев, но назвать его удобным в монтаже или имеющим хоть какие-то преимущества – не получается.


Примерная схема армирования плиты-фундамента. Хорошо показаны решетки, П-образные хомуты по краям и расставленные по площади плиты подставки-«пауки»

Для вспомогательных элементов арматурного каркаса (хомутов и «пауков») можно использоваться более тонкую арматуру, в том числе и гладкую, диаметром 8 ÷ 10 мм.

Итак, при расчете армирования плиты начинают с определения сечения прута основной решетки и шага укладки. Исходят из норм, установленных СНиП, что суммарная площадь поперечного сечения горизонтального армирования должна быть не меньше 0,3% площади сечения железобетонной конструкции.

Эта зависимость внесена в расположенный ниже калькулятор расчета. Длина и ширина плиты известны, высота — тоже, то есть площадь поперечного сечения вычислить несложно. Имеется возможность, варьируя шаг установки прутьев в некотором допустимом диапазоне, проследить, как изменяются необходимые диаметры прута, чтобы выбрать оптимальное решение.

Цены на арматуру

арматура

Важно: если длина любой из сторон конструкции — более 3 метров, то диаметр прута основного армирования не может быть меньше 12 мм.

Так как решетка имеет квадратную ячейку, рассчитывать диаметр прута можно по любой стороне фундаментной плиты – значение будет одинаковым для продольных и поперечных прутьев.

Калькулятор расчета необходимого диаметра прута основного армирования плиты

А сколько потребуется арматуры?

Два калькулятора, расположенных ниже, позволять быстро «прикинуть» сколько же арматуры потребуется для создания необходимого армирующего каркаса.

Калькулятор расчета необходимого количества основной арматуры

Необходимо указать линейные параметры плиты, количество ярусов армирования и планируемый шаг вязки решетки. Результат будет показан в метрах, а также пересчитан в количество целых стандартных прутов длиной 11.7 метра. Кроме того, в результат расчета сразу внесен 10-процентный резерв.

Калькулятор расчёта количества арматуры для дополнительного армирования

Для создания двухъярусной пространственной армирующей конструкции фундаментной плиты применяют вспомогательные детали – хомуты и подставки. Для их изготовления можно использовать арматуру, гладкую или периодического профиля, диаметром 8 или 10 мм.

П-образные хомуты связывают обе решетки по краям, соединяя соответствующие по расположению прутья обеих ярусов. Тем самым, кстати, создается еще и усиление армопояса как раз в полосе будущего возведения стен здания.

Длина прута для изготовления такого хомута обычно принимается за 5×h, где h – это расчетная толщина фундаментной плиты.


Подставка-«паук» для задания необходимого расстояния между решётками по высоте.

Подставки–«пауки» имеют трехмерную конструкцию – она хорошо показана на иллюстрации. Горизонтальные «ноги», которые увязываются к прутьям нижнего яруса, должны иметь длину порядка 1,5 шага решетки. Высота стоек – это запланированное расстояние между верхним и нижним ярусом армирования. И, наконец, длина верхней полки равна шагу решетки.

Плотность установки таких «пауков» – обычно по 2 штуки на квадратный метр.

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Все эти размеры и зависимости внесены в программу калькулятора – осталось только указать в соответствующих полях запорашиваемые линейные размеры плиты и шаг армирующих решеток.

Общее количество будет показано в метрах и переведено в стандартные пруты длиной 11.7 метра. Учитывая то, что арматура малых диаметров иногда выпускается прутами по 6 метров, будет произведён и такой перерасчёт.

Калькулятор перевода количества арматурных прутьев в килограммы или тонны

Добавим еще один «бонус». Довольно часто компании, реализующие металлопрокат, публикуют свои прайс-листы, в которых цены указываются за единицу веса продукции, например, за тонну. Чтобы не заставлять читателя самостоятельно «рыскать» в поисках таблиц для соответствующей «конвертации» длины в массу, предлагаем помощь в виде специального калькулятора. Пояснений по работе с ним, наверное, не требуется.

Перейти к расчётам

Итак, были рассмотрены алгоритмы упрощенного расчета некоторых параметров плитного фундамента. Подчеркнем – строительство полноценного жилого дома всегда, при любых обстоятельствах, должно базироваться на основе профессионального проектирования. Поэтому предлагаемая методика определения толщины плиты может служить для первоначальных «прикидок», для оценки принципиальной возможности использования такого типа основы или для самостоятельного проектирования каких-либо вспомогательных построек.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

  • при толщине 5 – 7 см она не требует армирования
  • заливается в один прием
  • выравнивает основание
  • защищает гидроизоляцию от порывов щебнем
  • снижает толщину защитного слоя (нижнего) на 20 – 35 мм
  • использует тощий бетон

Как рассчитать арматуру для монолитной плиты.
Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Расчет объема бетона для свайного фундамента

Столбчатый фундамент – несущая конструкция, для возведения которой используют винтовые сваи и бетонную заливку. Независимо от типа сечения, расход материалов рассчитывается по формуле:

V= S*H, где:

  • V – размер лунки;
  • S – площадь ее основания;
  • H – высота лунки.

Площадь фундамента свайной лунки – это:

S=п*R2, где:

  • п – 3.14;
  • R – радиус лунки/половина диаметра.

Для свай квадратного сечения расчет аналогичен.

В случаях, когда сваи не вбиваются в землю, а устанавливаются в бетонные короба, их кубатура также учитывается.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

  • Объем бетона для заливки плиты.
  • Необходимое количество материалов для приготовления бетона.
  • Количество доски, необходимое для устройства опалубки.
  • Ориентировочную стоимость всех стройматериалов.
  • Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

  • высокая несущая способность;
  • способность противостоять смещению и вспучиванию грунта;
  • простота конструкции;
  • хорошая способность противостоять грунтовым и талым (поверхностным) водам;
  • возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

  • недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Конечная цель проектирования

Результатом проектирования должен быть:

  • сборочный чертеж монолитного фундамента;
  • текстовые документы – расчеты и обоснования проекта;
  • план разметки фундамента и привязка его к местности;
  • план отрывки котлована;
  • план сооружения опалубки;
  • план размещения материалов на строительной площадке;
  • планы доставки и заливки бетона, согласованные по времени.

Расчет фундаментной плиты можно провести методом конечных элементов.

Но проще всего рассчитать фундаментную плиту, используя калькулятор расчета. В нем заложены все нужные формулы и методики.

Некоторые калькуляторы помогают рассчитать нужное количество песка, цемента, щебня, общее количество и стоимость материалов.

По результатам расчётов разрабатывается сборочный чертеж монолитного фундамента и все детализированные чертежи:

  • закладных деталей;
  • сборочный чертеж и деталировка арматурного каркаса;
  • рассчитанная схема размещения готовых каркасных сеток;
  • примерное устройство одноразовой опалубки из досок или устройство металлической многоразовой опалубки и схема ее использования т. п.

Расчет плиты фундамента: онлайн калькулятор, предварительный расчет

Монолитная фундаментная плита – это цельная незаглубленная конструкция, которая заливается на всю площадь будущего здания. Здесь мало просто залить бетон, необходимо еще и сделать амортизирующую подушку из песка и гравия. Наиболее часто такая конструкция применяется на нестабильных или глинистых грунтах, ведь она зарекомендовала себя невосприимчивой даже к агрессивным условиям внешней среды.

Содержание

  • Виды плитных фундаментов
  • Классический
  • УШП
  • Русский
  • Порядок устройства фундамента
  • «За» и «против» фундаментных плит
  • Предварительный расчет для строительства фундамента
  • Функции онлайн калькулятора

Виды плитных фундаментов

В строительстве специалисты применяют три основных разновидности плитного фундамента.

Классический

Плита ставится не на «голую» амортизирующую подушку – между ними находится еще и утепляющий слой. Толщина бетонных стенок плиты может быть 20-50 см и выбирается, с учетом типа грунта и глобальности постройки.

Объем амортизирующей подушки же должен составлять около 2/3 от глубины котлована. Толщина утепляющего слоя – величина непостоянная и зависит от климатических условий конкретного региона.

УШП

Фундаментная плита состоит из пенополистирольных блоков L-образной формы, несъемной опалубки и встроенной системы теплого пола. Благодаря использованию фундамента на базе УШП, можно значительно снизить расходы на обогрев помещения. После утепляющего стоя ставятся трубы системы теплого пола, врезаются коммуникации и производится армирование.

Только после этого заливается бетонный раствор на толщину примерно 10 см. Единственный минус УШП – это ее глобальность. Поменять расположение коммуникаций или исправить ошибки после застывания верхнего слоя бетона будет уже невозможно. Тогда придется искать возможности альтернативной прокладки или просто ломать фундамент и строить его заново.

Русский

Характерная особенность русского плитного фундамента – это ребра жесткости, которые помогут конструкции пережить сильные перепады температур. Актуальна эта технология для северных регионов, где минус на градуснике может достигать критических отметок.

В таких условиях бетон без ребер жесткости быстро растрескается. Особенно, если внутри есть полости или пустоты. Работы предстоят масштабнее (по сравнению с другими вариантами фундамента), однако несущая способность основания значительно увеличивается, а толщина монолитной плиты уменьшается до 10-15 см.

Порядок устройства фундамента

Чтобы конструкция сохраняла первоначально заявленные свойства, необходимо выполнять все предписания технологической карты. Работы следует выполнять в следующем порядке.

Уплотнение почвы. Такие работы нужно выполнять поэтапно, сначала утрамбовав непосредственно грунт, а уже потом приступив к возведению амортизирующей подушки. Так удастся возвести однородную основу, которая смягчит воздействие почвенных колебаний. Если стройка масштабная, для выполнения этого этапа придется привлекать тяжелую строительную технику. Уплотнение может занимать несколько дней.

Геотекстильный слой. Амортизирующую подушку необходимо защитить от размытия грунтовыми или дождевыми водами. Разместив между утрамбованным грунтом и песчаным слоем геотекстильную прослойку на водоотталкивающей основе, можно достичь нужного результата.

Этот материал используется и для изоляции песка от гравия. Без такой прослойки подушка начнет быстро размываться, что неминуемо понизит и устойчивость фундамента. Он начнет быстро проседать, а сам объект может дать крен.

Бетонная подготовка. Благодаря этому этапу удается создать четкую геометрию будущей плиты. Процесс требует от мастеров дополнительных ресурсов и времени, однако позволит выполнить действительно качественное подспорье для фундамента.

Все стороны плиты будут ровными, выполненными под равными углами. На этом этапе стоит применить строительный уровень. Точность с минимальным показателем погрешности обеспечивает лазерный вариант.

Гидроизоляционный слой. Стелется для защиты плиты от воздействия грунтовых вод. Лучшими в своей ценовой категории считаются технологические ряды изоляторов на полимер-битумной основе.

Они служат до 50 лет, не слеживаются и не растрескиваются, долго сохраняя свои первозданные качества. Использовать гидроизоляционный слой желательно при проведении любой стройки, вне зависимости от того, насколько глубоко залегают грунтовые воды. Иногда размывать плиту могут осадки.

Непосредственный фундамент. Заливается после проведения всех работ и сохнет до недели, в зависимости от погоды. Нужно избегать образования внутри полостей, наливая бетон поэтапно. Делать выравнивание необходимо только после того, как материал будет утрамбован.

Армирующий слой. Предполагается, что использоваться будет двухуровневая решетка, элементы которой соединяются между собой посредством хомутов. Для предотвращения появления на металле коррозии, между прутьями и краями плиты должно оставаться не менее 50 мм прослойки из бетона.

Подобная схема считается классической и применяется чаще всего. Однако, при выборе технологии, необходимо учитывать еще и климатические особенности, что может внести свою лепту в условия эксплуатации.

Так, на устойчивых грунтах фундаментная плита будет иметь по периметру одинаковую толщину. Перед проведением работ желательно провести геологическую оценку. На «зыбких» местах плиту необходимо будет утолщать. Такой подход неминуемо потребует дополнительных растрат, причем значительных.

Однако без учета всех технологических особенностей грунта даже крепкий фундамент очень быстро начнет проседать.

«За» и «против» фундаментных плит

С учетом всех технологических особенностей такая конструкция станет надежным подспорьем как для небольшой стройки, так и для вполне масштабного объекта.
«За» плиточный фундамент говорят такие факты:

  • Плиточный фундамент хорошо приживается на разных грунтах.
  • Технология обходится не слишком дорого. Это объясняется использованием простых материалов, чего нельзя сказать, например, о свайной конструкции. Металл, входящий в ее состав, обходится очень дорого. Здесь будут еще затраты – это его доставка к месту строительства.
  • Отсутствие деформации на заболоченных почвах из-за эффекта плавучести.
  • Выбор технологии даже для стройки промышленного масштаба.

Между тем, фундаментные плиты – это отнюдь не панацея и использовать их на откровенно нестабильных или сложных грунтах не стоит. Там резоннее будет воспользоваться свайными конструкциями. Если есть сомнения, лучше пригласить на консультацию эксперта-строителя, который оценит объект и подберет подходящий под конкретные условия вариант фундамента.

Предварительный расчет для строительства фундамента

Расчет толщины фундамента – процедура, которую следует выполнять строителям или экспертам в этой сфере. Основные данные – это особенности участка и строящегося объекта.

На основании этих параметров удастся рассчитать:

  • Нужную толщину плиты. Для начала желательно пригласить специалиста с буровым оборудованием, который произведет оценку грунта. Здесь необходимо учитывать не только толщину слоев и их состав, но и глубину/размещение грунтовых вод.
  • Давление от массы возводимой конструкции не должно превышать несущую способность плиты. Чрезмерно толстая плита ознаменует дополнительные расходы на строительные материалы, а также слишком сильное давление на грунт. Под таким воздействием вероятность проседания увеличится в разы! Легкая плита же, наоборот, не будет выполнять возложенные функции.
  • Необходимый объем материала для армирующего каркаса. Чтобы рассчитать этот показатель, необходимо хорошо разбираться в технологических особенностях материалов и особенностях возведения различных сооружений.

Для расчетов лучше воспользоваться услугами эксперта-строителя или попытаться сделать это, открыв онлайн калькулятор.

Функции онлайн калькулятора

Онлайн калькулятор монолитного плитного фундамента помогает рассчитать такие параметры:

  • габариты опалубки;
  • объем кубов бетона;
  • диаметра арматуры.

Система предлагает внести уже известные показатели, на основании которых и производятся вычисления. Все расчеты позволят получить приблизительные результаты, ведь вводимые пользователем данные не всегда корректны.

Погрешность в расчетах искусственного интеллекта присутствует, но она будет определенно меньше, чем у человека, выполняющего такие действия впервые. С максимальной точностью просчитать все показатели сможет только эксперт-строитель, предварительно изучив местность и выслушав пожелания заказчика.

Калькулятор бетонного основания — ООО «Бетонные предприятия»

Бетон заказывается по объему в кубических ярдах

Длина: футов
Ширина: дюймов
Глубина: дюймов
  • Калькулятор блока
  • Калькулятор заполнения блока
  • Калькулятор бетонной колонны/цилиндра
  • Калькулятор бетонного бордюра
  • Калькулятор бетонного основания
  • Калькулятор бетонной плиты
  • Калькулятор бетонных ступеней
  • Калькулятор бетонной стены
  • Калькулятор песка, гравия и камня

Советы по заказу бетона

Качество – Бетон является скоропортящимся продуктом, и с ним следует обращаться соответствующим образом. Время, погодные условия, включая температуру бетона, а также температуру окружающей среды и скорость ветра могут влиять на бетон. Поговорите с нашим представителем о том, что вы заливаете и сколько времени, по вашему мнению, займет заливка. Как правило, бетон должен быть залит в течение 1 часа после замеса. Доступны химикаты для замедления или ускорения времени схватывания.

Количество – Измерения часто могут быть неверными из-за высоты поверхности земли, поэтому мы настоятельно рекомендуем заказать немного больше. Хорошее эмпирическое правило состоит в том, чтобы взять ваш расчет и добавить от 4% до 10% к общей сумме, чтобы учесть потери, утечки, чрезмерные земляные работы, оседание, распространение форм, потерю вовлеченного воздуха или любые другие изменения в объеме. Бетон можно заказать с шагом 1/4 ярда, но не менее 1 ярда.

Оползень – Осадка является мерой консистенции бетона. 4-дюймовый спад (мера расстояния, на которое упадет влажный бетонный конус) является типичным. Если вы хотите большего спада, вы можете поговорить с техническим представителем, чтобы обсудить ваши конкретные потребности. Он может прописать дизайн микса специально для вашего проекта без ущерба для качества. Добавление всего 1 галлона воды на кубический ярд может снизить прочность на сжатие на 150–200 фунтов на квадратный дюйм и увеличить усадку на 10%. Это особенно проблема для бетона, который может подвергаться воздействию условий замерзания и оттаивания.

Прочность – Прочность чаще всего измеряется расчетной прочностью на сжатие в фунтах на квадратный дюйм (psi) затвердевшего бетонного цилиндра. Типичный товарный бетон имеет сильные стороны.

Захваченный воздух – Захваченный воздух представляет собой микроскопические пузырьки воздуха, используемые в первую очередь для повышения удобоукладываемости бетона при укладке и устойчивости затвердевшего бетона к условиям замораживания-оттаивания. Наружные плиты в нашем климате могут иметь или не иметь воздухововлечения в зависимости от их конкретного применения.

Другие расходные материалы – Вам нужен заполнитель (камень или гравий) для проекта? У вас есть необходимые инструменты для бетона? Наши профессиональные представители по обслуживанию клиентов и представители нашего бетонного магазина помогут вам убедиться, что вы готовы, просто позвоните по телефону 229-888-9199.

Промывка бетона – После заливки бетона вам нужно будет выделить место для промывки грузовика. Это должна быть замкнутая зона, которая не позволит жидкости просачиваться в окружающие области. Тачку или другой контейнер зачастую проще всего доставить.

Калькулятор бетона — Jones & Sons Concrete & Masonry Products

  • плита
  • Фундамент
  • Столбец

Плита

Введите глубину, ширину и длину вашей бетонной плиты, чтобы рассчитать количество кубических метров, необходимое для завершения вашего проекта.

Глубина дюймов
Ширина футов
Длина футов
Полученные результаты кубических ярдов

Сброс

Рассчитать

Фундамент

Введите глубину, ширину и длину вашего бетонного фундамента, чтобы рассчитать количество кубических метров, необходимое для завершения вашего проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
