Как сделать надёжный и тёплый ленточный фундамент?

Пошаговая инструкция монтажа ленточного фундамента для дома

С фундамента начинается дом — это основа, которую трудно исправить или переделать после строительства. Поэтому заливка фундамента — ответственный и технологичный процесс, не терпящий легкомысленного отношения. Основание дома должно успешно противостоять агрессивному воздействию внешней среды и сохранять прочностные свойства материалов — быть долговечным, прочным, а в идеале ещё и стоить недорого.

Всем необходимым требованиям соответствует мелкозаглублённый ленточный фундамент. Его не нужно закладывать ниже глубины промерзания, поэтому можно потратить меньше денег, времени и сил при выборе соответствующего системного решения. Сила морозного пучения при такой технологии устройства ленточного фундамента нивелируется качественным утеплением, в нашем случае — материалами ТЕХНОНИКОЛЬ.

План всех необходимых этапов монтажа подскажет, как сделать ленточный фундамент для дома самостоятельно или тщательно проконтролировать работу строителей.

Какие инструменты и материалы нужны для ленточного фундамента

Материалы для фундамента:

• бетонная смесь или цемент
• щебень
• песок
• арматура
• опалубка

Основные инструменты для строительства:

• лопата
• УШМ
• дрель-шуруповёрт
• пила

А также не помешают бетономешалка для изготовления раствора, вибратор для бетона и вибротрамбовка для песка. Сложную технику можно заменить физической работой и самостоятельно изготовленным инструментом.

Материалы для гидро- и теплоизоляции:

• самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ»
• праймер
• профилированная мембрана PLANTER
• экструзионный пенополистирол XPS CARBON
• приклеивающая мастика № 27
• клей-пена для экструзионного пенополистирола ТЕХНОНИКОЛЬ
• пластиковые дюбеля
• прижимная планка

Инструменты для укладки изоляции:

• нож
• прикаточный ролик
• валик
• пистолет для монтажной пены
• молоток

Этап 1.

Подготовка основания ленточного фундамента

Первое, что необходимо сделать при укладке ленточного фундамента, — выкопать траншею на глубину будущей ленты. Основание выравнивается отсыпкой из щебня и песка. При этом песок укладывается поверх щебня послойно, а для более плотной трамбовки необходимо проливать водой каждый слой. Трамбовать лучше вибротрамбовкой или виброплитой, но можно обойтись, например, самодельным прессом; главное, чтобы песок был утрамбован тщательно.

Этап 2. Установка опалубки и армирование ленточного фундамента

На подготовленном основании можно монтировать внешний периметр опалубки из досок, ламинированной фанеры или других материалов. После по периметру вяжется арматурный каркас. В частном строительстве чаще всего применяется арматура диаметрами ⌀10, ⌀12, ⌀14 или ⌀16 мм. Сечение арматуры и её количество следует определить во время расчёта ленточного фундамента, исходя из планируемых нагрузок.

Для того чтобы каркас было проще вязать, внутреннюю стенку опалубки лучше ставить после его монтажа.

Этап 3. Укладка бетонной смеси

После монтажа опалубки для ленточного фундамента в неё заливают бетон. Его можно изготовить самостоятельно из цемента, песка и щебня или использовав бетонную смесь. Готовый бетон предпочтительнее заказать на заводе: работы будет меньше, а бетон приедет с сертификатами качества и сразу в полном объёме. Для лучших прочностных характеристик бетонировать лучше в один заход. Дополнительно увеличить прочность желательно вибратором для бетона, который избавит от лишнего воздуха в смеси.

Критически важно не разбавлять готовую бетонную смесь водой! В случае самостоятельного замешивания — не превышать рекомендуемые значения. Это серьёзно влияет на прочность. Если требуются изменения в смеси, то доступны специальные пластификаторы, расход которых указан на упаковке.

Уложенная бетонная смесь должна выстояться перед началом следующего этапа от 14 дней до двух месяцев в зависимости от погодных условий. После полного набора прочности можно выровнять ленту фундамента и убрать острые грани. На границе вертикальной и горизонтальной частей из цементно-песчаной смеси нужно сделать переходные галтели для сглаживания углов. Длина галтелей — не менее 100 мм по горизонтали.

Этап 4. Нанесение праймера

Бетону требуется защита от воздействия влаги, поэтому устройство ленточного фундамента обязательно включает в себя гидроизоляционный слой. Даже при глубоком залегании грунтовых вод на бетон будут влиять осадки и капиллярная влага.

Надёжная гидроизоляция начинается с тщательной подготовки бетонного основания. Его требуется выровнять и прогрунтовать, обработав битумным праймером. Так сцепление гидроизоляции и бетона становится более основательным. Праймер наносится валиком таким образом, чтобы равномерно покрыть всю поверхность, а через 24 часа, которые обычно требуются на высыхание, можно клеить изоляцию.

Можно приступить к монтажу гидроизоляции ленточного фундамента раньше, если битумный праймер высохнет быстрее. Проверьте готовность салфеткой или тканью. Если на ней не останется следов от покрытия — поверхность готова к поклейке.

Этап 5. Гидроизоляция ленточного фундамента

Самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ» экономит время на работу, упрощает монтаж и обеспечивает герметичный изоляционный слой при соблюдении технологии укладки.

В этом материале на силиконизированную плёнку наносится модифицированный полимерами СБС битумный вяжущий слой, который с лицевой стороны защищён полимерной структурой. Чтобы нанести такую гидроизоляцию, достаточно снять защитную плёнку и приклеить материал на основание. Он раскатывается постепенно, с постоянным приглаживанием щёткой или валиком, чтобы избежать пузырей воздуха под плёнкой.

Монтаж гидроизоляции ведётся снизу вверх с тщательным контролем разбежки швов.

Продольные нахлесты полотнищ — не менее 100 мм, поперечные — от 150 мм, а минимальное расстояние между ними — 500 мм.

Первым шагом монтажа станет усиление углов ленты. Поэтому первое полотнище приклеивается так, чтобы в обе стороны от угла материал отходил как минимум на 100 мм, а следующей полотно укладывается стык в стык. Дальнейшая укладка гидроизоляционной мембраны ведётся внахлёст, причём места поперечного нахлёста располагаются на ровных участках фундамента, без изгибов и изломов. В зоне галтелей рулоны не стыкуются, для этого нужна вертикальная часть смежного рулона.

Если уровень грунтовых вод высокий, то гидроизоляция монтируется в два слоя, при низком уровне достаточно одного.

Этап 6. Монтаж утеплителя на заглублённую часть ленточного фундамента

Создав защиту фундамента от влаги слоем гидроизоляции, можно монтировать слой изоляции. Для этого подходят плиты экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO.

Они одновременно защищают нанесённую гидроизоляцию от механических повреждений и эффективно утепляют. Плиты пенополистирола позволяют защитить ленту от морозного пучения, а также избавляют от серьёзного канала теплопотерь, ведь через фундамент в частном доме проходит до 15% от общей утечки тепла.

XPS CARBON ECO сочетает прочность с устойчивостью к агрессивной внешней среде, а срок его службы превышает 50 лет. Это важно, потому что замена теплоизоляции фундамента, особенно если проводить её своими руками, — трудная и дорогостоящая задача.

Крепление плит пенополистирола приклеивающей мастикой № 27 или специальными, не нарушающими гидроизоляционный слой, крепежами № 01 или № 02 ТЕХНОНИКОЛЬ позволяет сохранить полную герметичность гидроизоляции.

• Если приклеивать плиты XPS мастикой, то состав требуется тщательно перемешать, а после этого нанести на основание полосками или точками. Утеплитель приклеивается на бетон, и затем его дополнительно фиксируют обратной засыпкой. Примерный расход мастики составит 0,5–1 кг на 1 м².
• Монтаж теплоизоляции специальными крепежами № 01 или № 02 ТЕХНОНИКОЛЬ тоже не потребует специальных навыков. Крепежи — это плоское основание с клеящим слоем с одной стороны и зубчатый шип с другой. Крепления приклеиваются на основание из расчёта 4–5 штук на одну плиту, а после этого на них насаживается панель CARBON ECO.

Этап 7. Монтаж утеплителя на надземную часть

Если утеплитель монтируется на заглублённую часть фундамента мастикой или крепежами, то на цокольную часть XPS приклеивается клей-пеной для экструзионного пенополистирола. Для такого крепления нужно снять глянцевое покрытие, которое мешает приклеиванию. Это можно сделать, например, ручным фрезерованием, используя пилу с мелким зубом или металлическую щётку.

Затем баллон с клей-пеной вставляется в пистолет, и после пары минут встряхивания пена наносится на плиту утеплителя. Для надёжного крепления достаточно нанести линию по периметру, отступив 2 см от края, и линию по центру. Нанесённому составу требуется 5–7 минут покоя, чтобы полимеризоваться и обеспечить наиболее прочную фиксацию.

Плиты XPS благодаря L-кромке стыкуются по схеме шип-паз, которая избавляет от сквозных швов. Но дополнительно можно пропенить швы теплоизоляции.

Приклеенному экструзионному пенополистиролу требуется дать сутки на окончательное схватывание, а потом утеплитель можно дополнительно механически зафиксировать пластиковыми дюбелями. Их достаточно всего по 2–3 штуки на один лист, но лучше установить 5 — по углам и в центре.

Как защитить гидроизоляцию ленточного фундамента, если нет утеплителя?

Для защиты гидроизоляции применяют профилированную мембрану PLANTER Standard, изготовленную из полиэтилена высокой прочности. Структура с равномерным покрытием мембраны выступами высотой 8,5 мм равномерно распределяет давление грунта и эффективно справляется с точечными нагрузками.

При монтаже мембрана PLANTER укладывается по периметру выступами к гидроизоляции. Нахлёст полотен — не менее 100 мм. Защиту нужно механически зафиксировать выше уровня гидроизоляции: планка PLANTER Profile предотвратит попадание мусора и грунта между гидроизоляцией и мембраной. Между смежными планками лучше оставить зазор в 5–10 мм, а пространство от планки до стены заполняется полиуретановым кровельным герметиком.

Установленная мембрана также закрывается обратной засыпкой — и после этого фундамент готов к продолжению строительства.

Чек-лист основных элементов поможет понять как правильно делать ленточный фундамент

• Работа начинается с подготовки ровного основания. Тщательность трамбовки повлияет на надёжность всей постройки.
• Бетонную смесь можно изготовить своими силами, но лучше заказать готовую на заводе. В этом случае все пропорции будут соблюдены точно, качество — подтверждено сертификатами, а весь нужный объём доставят одновременно. Заливка в один заход важна для прочности конструкции.
• Уровень грунтовых вод влияет только на количество слоёв гидроизоляции. При низком уровне достаточно одного слоя, при высоком лучше уложить два. Но гидроизоляция нужна всегда.
• Фундамент необходимо утеплить. Это нужно для предотвращения теплопотерь в будущем строении и для защиты от разрушительного воздействия сил морозного пучения.
• Если теплоизоляции всё же нет, то гидроизоляционную плёнку всё равно следует защитить от повреждений и воздействия внешней среды. Например, профилированной мембраной PLANTER Standard.

Особенности ленточного фундамента

Нагрузка равномерно распределяется, и основание подходит даже для тяжёлых строений. Ленточный фундамент не боится морозного пучения и не проседает с течением времени.

Фундамент надёжен даже при закладке на неоднородных почвах и на любом грунте, кроме заболоченных территорий и торфяников.

Глубина заложения может меняться в широком диапазоне, обеспечивая устойчивое основание как для легких конструкций, так и для зданий с тяжелыми перекрытиями, цоколем, подвалом или подземным гаражом.

К особенностям монтажа ленточного фундамента также можно отнести:

• Для повышения прочности ленты обязательно должны быть замкнутыми, даже если над частью фундамента не будет стен.
• Необходимо заранее предусмотреть места закладки инженерных коммуникаций, обустроить раздвижку блоков, разрывы в ленте или установку гильз с герметизацией вводов.
• Требуется тщательная гидроизоляция. Причем гидроизолировать нужно не только ленту от внешнего слоя грунта, но и от кладки (используется горизонтальная изоляция), чтобы избежать капиллярного переноса влаги.
• Для заложения фундамента в неоднородных грунтах нужно предусмотреть усиление конструкции.

Виды ленточного фундамента

Фундаменты можно различать по способу построения:

• Монолитный ленточный фундамент. Монтаж — из цельного бетонного слоя с замкнутым арматурным контуром.
• Сборный ленточный фундамент. Ленту складывают из фундаментных строительных блоков, бутового камня или полнотелого кирпича.

Монолитная лента долговечней, но сложнее в монтаже. Сборный фундамент укладывается намного быстрее и при любой погоде, но менее устойчив к движению грунта.

По глубине заложения в грунт ленточные фундаменты бывают:

• Мелкозаглубленная бетонная лента.

Закладывается выше уровня промерзания почвы. Касательные силы морозного пучения не могут вытолкнуть такой тип фундамента с легким строением над ним. Такое основание подходит для легких конструкций — домов из дерева и бревен, каркасных строений, коттеджей из ячеистых блоков) — и для нестабильных грунтов. Одноэтажные каменные коттеджи также можно строить на таком фундаменте, но только на стабильной или слабопучинистой почвах.

• Ленточный фундамент глубокого заложения.

Монтаж конструкции производится ниже глубины линии промерзания грунта. Лента подходит для двух- или трёхэтажных каменных коттеджей, позволяет обустроить подвал и нивелировать серьезный перепад высот на участке. Такой фундамент требует тщательной гидроизоляции. Его нельзя монтировать на участках с высоким уровнем грунтовых вод.

Преимущества и недостатки ленточного фундамента

Вот какие преимущества есть у строительства с ленточным фундаментом:

• Простая технология возведения. Для монтажа ленты не требуется большого количества спецтехники и специалистов.
• Универсальность. Фундамент подходит как для легких строений, так и для тяжёлых.
• Прочность. Лента выдерживает значительные нагрузки от несущих конструкций, а также устойчива к подвижкам почвы.
• Долговечность. При качественной гидроизоляции фундамент из бутового камня может простоять более 150 лет, эксплуатационный срок железобетонного составит 50-70 лет, а кирпичного — 30-50 лет.

Из заметных недостатков ленточного фундамента — большой объем земельных работ при установке и необходимость точно следовать всем технологическим процессам, чтобы фундамент прослужил максимально долго. Поэтому иногда монтаж может быть достаточно затратным.

Ленточный фундамент для строительства дома

Вопросы, рассмотренные в материале:

• Особенности ленточного фундамента
• Виды ленточного фундамента для дома
• Плюсы и минусы ленточного фундамента для постройки дома
• Монтаж ленточного фундамента для возведения дома
• 8 ошибок в строительстве ленточного фундамента для дома

Для возведения загородного или дачного дома, а также небольших построек лучше всего подходит ленточный фундамент. Он обладает множеством преимуществ, но основные – универсальность, простой монтаж и невысокая цена. Выглядит такой фундамент как заглубленная в землю бетонная или кирпичная полоса, повторяющая линии внешнего контура здания и каждого помещения в нем.

Однако, несмотря на простоту монтажа, ленточный фундамент для дома требует серьезного подхода к выбору его типа, материалов, способов заглубления. Как укладывать материал, правильно подобрать соответствующий вашему участку тип, каких ошибок при строительстве нужно избегать, читайте в нашей статье.

Особенности ленточного фундамента

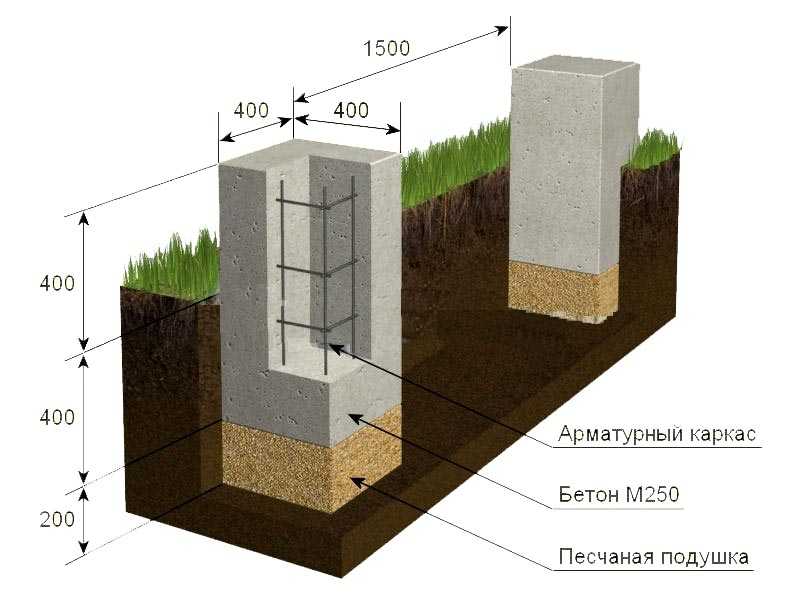

Под ленточным основанием подразумевается железобетонный замкнутый контур строительных элементов, который возводят под несущими стенами здания.

Когда необходимо сделать наиболее бюджетное основание для коттеджа, то лучший вариант – ленточный мелкозаглубленный фундамент с армирующим поясом. Для его обустройства требуется минимальное количество бетонной смеси, а увеличение прочности происходит за счет арматуры по всему периметру фундамента.

В каких случаях подходит ленточный фундамент для дома:

1. Планируете возвести массивный дом из таких стройматериалов, как камень, бетон, кирпич, шлакоблоки.
2. Необходимо построить коттедж с цокольным этажом, подвалом либо гаражным помещением.
3. Когда у здания тяжелые перекрытия, есть мансарда.
4. Если на стройплощадке почва неоднородная.

Какие особенности есть у ленточного фундамента для частного дома:

• Нагрузка от строения передается на грунт. Такое основание обладает надежностью, его можно использоваться на всех типах почвы за исключением торфяников и просадочных пород. Также ленточное основание не подходит для заболоченных территорий.
• Ленточный фундамент устойчив к сезонным подвижкам почвы, он сохраняется в идеальном состоянии. Также такое основание не боится пучения грунта, конструкция не просядет и не перекосится.
• Данный фундамент подходит для возведения коттеджей с цоколем и подвалом, подземным гаражом.
• Нагрузка от коттеджа распределяется равномерно.
• Каменную ленту либо полосу, из которой и состоит основание, можно сделать как кирпичной или железобетонной, так и из бутового камня.

Виды ленточного фундамента для дома

Существует несколько видов ленточного фундамента под дом:

1. В зависимости от типа сборки выделяют:

Монолитное ленточное основание

Такой фундамент выполнен из цельного слоя бетона и арматурной обвязки, которая связана внутри и замыкается по всему контуру. Благодаря такому соединению увеличивается прочность железобетонного слоя основания. Монтировать конструкцию следует по технологии возведения цельной железобетонной плиты.

Единственное отличие – небольшая площадь основания и минимальный расход стройматериалов.

Блочный (сборный) ленточный фундамент

Монтаж осуществляется по ленточной технологии, по периметру строения и несущим стенам. Однако в случае с блочным основанием ленту заливают не цельным железобетонным слоем, ее складывают из монолитных ФБС-блоков (сплошные фундаментные блоки).

Когда планируется возвести коттедж с двумя и более этажами, выбирайте монолитный либо сборный блочный фундамент. Надежность монолитного ленточного основания на 30–35 % выше, чем у сборного.

К примеру, эксплуатационный срок сборного фундамента составляет примерно 50 лет, а монолитного – 75 лет. Монолит устойчив к подвижкам почвы из-за промерзания и повышения УГВ (уровня грунтовых вод).

Однако у такого фундамента есть минусы: монтировать его получится только при определенных погодных условиях (плюсовая температура, без осадков). Кроме того, придется ждать, пока бетонная смесь высохнет, из-за этого строительные работы затянутся.

Когда сборное основание будет оптимальным решением:

• необходимо как можно скорее построить дом, вы монтируете блоки намного быстрее, чем зальете монолитный фундамент;
• у вас нет возможности взять в аренду строительную спецтехнику, к примеру бетономешалку;
• УГВ менее 2 м от поверхности грунта, при этом почва надежная, устойчивая и сухая.

Главное преимущество сборного основания заключается в том, что его просто монтировать и восстанавливать. Даже если с годами часть фундамента придет в негодность, получится починить его.

Сборное основание бывает нескольких видов:

• бутобетонное — в этом случае конструкцию делают из бутового камня, это крупный природный камень, у которого верхние и нижние поверхности параллельны, затем выполняют заливку каркаса бетонной смесью;
• кирпичное — лента выкладывается из полнотелого кирпича, элементы соединяют друг с другом раствором цемента;
• блочное, железобетонное — фундамент выполнен из блоков, соединенных цементом.

В первых двух случаях у сборного основания будут весомые недостатки. Так, кирпичная или каменная основа станет напитываться влагой в осенние месяцы, в результате в зимнее время года фундамент разрушаться. По этой причине для современных коттеджей достаточно редко выбирают такой тип основания.

2. В зависимости от типа залегания

Мелкозаглубленный ленточный фундамент для дома

Мелкозаглубленное ленточное основание бывает монолитным или блочным. Главное отличие такого фундамента – глубина заложения, которая должна быть выше уровня промерзания почвы. Из-за того что стороны основания открыты, потребуется утеплить его и гидроизолировать.

Такой тип фундамента идеально подходит для легких каркасных строений, бревенчатых срубов, коттеджей из пеноблоков, которые расположены на нестабильных грунтах.

Дело в том, что на таком основании здание будет подниматься вместе с пучинистой почвой при промерзании в зимнее время года, однако на доме и фундаменте не появятся трещины и повреждения. Весной при повышении температуры конструкция сядет, сохранив целостность. Мелкозаглубленное основание самое экономичное среди железобетонных фундаментов, но на нем можно возводить только одноэтажные легкие коттеджи.

Ленточный фундамент глубокого залегания

По аналогии с мелкозаглубленным основанием, данный вид фундамента складывают из блоков, а затем заливают цельной железобетонной лентой.

Конструкция должна быть заглублена на 15–20 см ниже уровня промерзания грунта и опираться на плотный и устойчивый слой почвы.

Такое основание подходит для обустройства цоколя и подвала под коробкой жилого здания. Данный фундамент нельзя использовать на участках с высоким УГВ, когда грунтовые воды залегают на дистанции меньше 0,5 м от основания.

Преимущество такого основания заключается в высокой несущей способности, поэтому на нем можно возводить массивные двух- или трехэтажные коттеджи из камня. Однако будьте готовы к тому, что потребуется большое количество стройматериалов, придется выполнить много земляных работ, что приведет к удорожанию ленточного фундамента большой глубины для дома.

Чтобы понять, что ленточное основание глубокого залегания вам подходит, задайте себе следующие вопросы:

• Нужен ли вам цокольный этаж?
• Пучинистая ли почва на участке, промерзает ли она и увеличивается ли в объеме?
• Будет ли дом построен из тяжелых материалов, таких как кирпич либо бетонные блоки?

Если вы дали положительный ответ на 1–3 вопроса, рекомендуется выбирать именно заглубленное основание.

Однако, когда на участке надежный грунт, нет необходимости обустраивать подвальное помещение и коттедж будет построен из легких материалов, таких как деревянный каркас, сэндвич-панели с утеплителем, будет достаточно мелкозаглубленного основания.

3. Ленточный фундамент из бутового камня

Этот вид основания выделяют в отдельную группу. Фундамент из бутового камня обрел популярность за счет повышенной надежности. Главное его отличие заключается в том, что не потребуется выполнять армирование. Натуральный камень достаточно прочный, он сцепляется с раствором в цельную монолитную ленту.

Главная особенность такого основания – долгий срок эксплуатации, даже спустя 100 лет фундамент будет в идеальном состоянии. Бутовый камень не боится пагубного воздействия окружающей среды. Этот стройматериал не пористый, устойчив к повышенной влажности и обдуванию, особенно если основание открытое.

В случае, когда рядом со стройплощадкой есть залежи бутового камня, не придется тратить денежные средства на транспортировку этого материала из других регионов. Поэтому вам удастся сэкономить на обустройстве основания, затраты на монолитную бетонную ленту будут намного выше.

Минус бутового ленточного основания – сложность закладки, потребуются большие трудозатраты, много времени, чтобы уложить камень в траншею. Кроме того, такой фундамент получится достаточно тяжелым, его вес больше, чем у ж/б плиты.

Плюсы и минусы ленточного фундамента для постройки дома

Основное преимущество ленточного фундамента для одноэтажного дома или двух-, трехэтажного коттеджа заключается в длительном эксплуатационном сроке. Данное основание из бута сохранится в идеальном состоянии спустя 150 лет, кирпичные ленты прослужат 30–50 лет, бетонные 50–70 лет, конечно, если утеплить и гидроизолировать основание.

Помимо долгого срока эксплуатации, какие еще есть причины для того, чтобы выбрать ленточное основание:

• бюджетность, особенно если сравнивать с монолитным фундаментом;
• стройматериалы всегда есть в продаже;
• можно выбрать подходящий вид конструкции, чтобы заложить основание в зависимости от условий, к примеру, изменить ширину ленты, диаметр арматуры, глубину залегания;
• не требуется проводить сложную подготовку, поэтому получится сделать такой ленточный фундамент для дома своими руками.

Благодаря конструктивным особенностям можно быстро и качественно теплоизолировать полы в коттедже.

Несмотря на плюсы, у такого основания есть и минусы:

• Так как затраты будут слишком высоки, нецелесообразно использовать для ограждения и легких строений, таких как баня, хозпостройка, беседка. Для забора идеально подходит столбчатый фундамент.
• Придется выполнить большой объем земляных работ.
• Не рекомендуется делать ленточное основание, если почва слабонесущая, обводненная.
• Если обустраивать такой фундамент своими руками, не получится соблюсти технологию заливки бетонной смеси.

Монтаж ленточного фундамента для возведения дома

Как сделать монолитный ленточный фундамент для дома

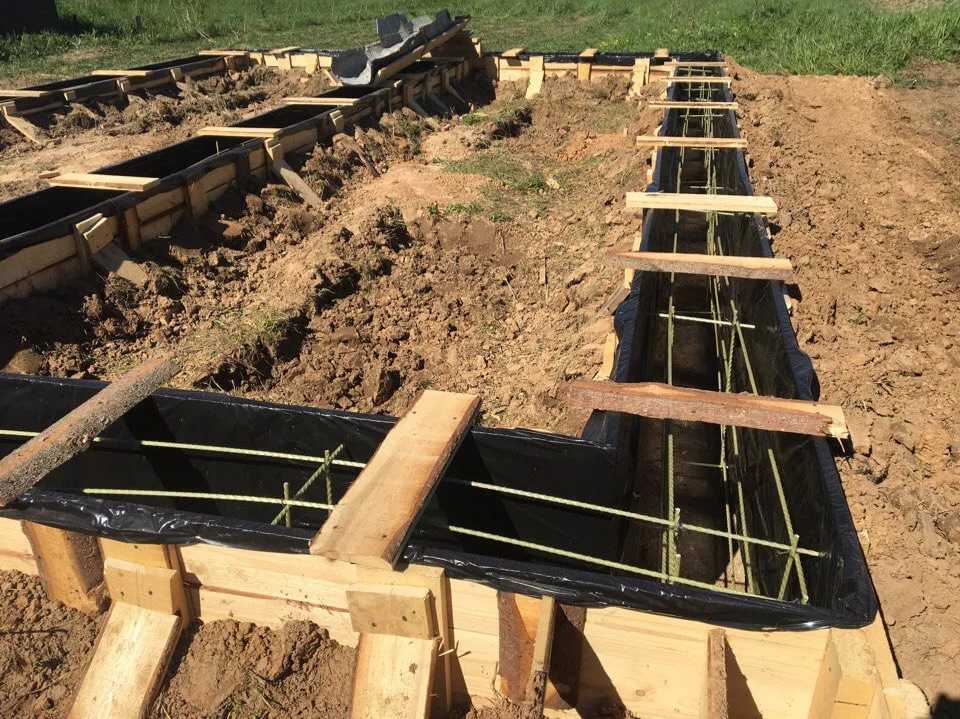

Прежде всего необходимо установить опалубку. Не забывайте о том, что высота ее стенок должна быть больше, чем у основания.

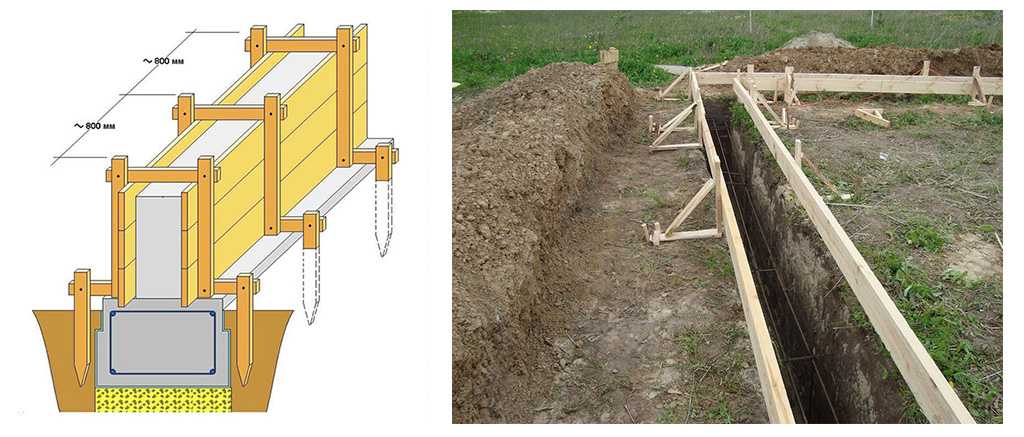

В качестве опалубки можно использовать тонкие обрезные доски с ровной кромкой. При помощи рубанка нужно выровнять внутреннюю поверхность досок. Собирать щиты можно на земле.

Затем надо монтировать опоры по краям траншеи, прибить к ним щиты, проверить вертикали с помощью отвесов. Далее следует наметить точки, где будут проходить канализационные трубы, водопровод.

После этого можно придавить деревянную конструкцию к стенкам траншеи, сделать это лучше всего с помощью распорок. Доски необходимо смочить водой.

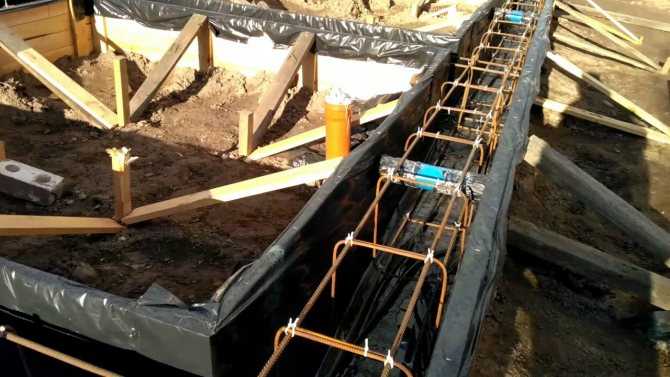

Устанавливая опалубку, нужно одновременно монтировать армирующую систему. Прежде всего надо установить вертикальную сетку, при помощи проволоки прикрепить в ней горизонтальные прутья. Затем добавить перпендикулярную арматуру, она свяжет основные ряды.

Очередной шаг – устанавливаем цокольную вентиляцию. Для этого нужно прикрепить пластиковую либо асбестоцементную трубу к арматуре. Стандартное сечение изделия – 10 см. Важно, чтобы труба шла на одном уровне с опалубкой. После этого нужно залить бетонную смесь.

Совет: для того чтобы опалубку можно было легко снять, прежде чем заливать бетон, по всем доскам прокладываем вощеную бумагу.

Для выполнения этой работы подойдет бетон марки М200 и выше, заливать его следует послойно. Каждый пласт нужно проткнуть проволокой, чтобы воздух вышел.

Используя деревянные трамбовки либо специальный бетонный вибратор, следует обработать бетон. Необходимо отслеживать качество бетонной смеси, она должна быть равномерной.

После заливки бетона надо утрамбовать верхний слой, при помощи строительного мастерка выровнять его. Далее нужно выждать 3–4 часа, накрыть основание пленкой, если ожидаются осадки, либо мешковиной, когда стоит жаркая погода. Спустя 7 дней на верхний слой бетона укладываем несколько рядов кирпича, так основание полностью осядет.

Через 14–21 день бетонная смесь полностью высохнет. Теперь можно убрать опалубку и гидроизолировать основание. Для этого нужно нанести на наружные стены битумную мастику, приклеить рубероид. Спустя 2 дня важно проверить, что рубероид плотно прилегает по всей поверхности и нигде не отходит.

Завершающий этап – выполняем обратную засыпку. Для этого в пазухи основания засыпаем песок средней фракции. Необходимо увлажнить и утрамбовать каждый слой.

Чтобы правильно сделать ленточный фундамент для дома, потребуется расчет толщины и высоты ленты. Этот параметр зависит от особенностей почвы, поэтому заранее важно провести исследование грунта на участке.

Как монтировать сборное основание

Сборный фундамент выполняется на основе ж/б блоков. Далее приведена последовательность действий для монтажа такого фундамента.

• Первое, что необходимо сделать, – уложить на песчаную подошву гидроизоляционный материал, к примеру рубероид, плотный полиэтилен.
• За гидроизоляционным материалом следует трапециевидная плита-подушка (ФЛ). Она имеет расширенное основание и узкий верх, за счет чего удается снизить давление основания на почву.
• После того как будет завершена установка ФЛ-плит, нужно стянуть их армирующим поясом. Поверх блоков следует уложить прутья арматуры и залить их бетонной смесью. Это необходимо для того, чтобы поверхность плит получилась ровной, а конструкция прочной.
• За армированием укладываются ж/б блоки. Сначала необходимо установить угловые блоки, а также те элементы, которые будут располагаться на пересечении стен.
• Ряды блоков важно уложить с перевязкой, то есть на каждом стыке предыдущего ряда должна быть середина блока в верхнем ряду.
• Укладывать блоки следует на раствор цемента, промазывая торцевые и горизонтальные поверхности.
• Важно выполнять проверку после каждого ряда с помощью уровня либо отвеса.
• По завершении работ нужно заделать швы между блоками водоотталкивающим составом.
• На верхней части основания должен быть уложен армирующий пояс. Для начала нужно установить опалубку, после этого арматурную сетку, затем залить раствор.
• Остается только дождаться полного высыхания раствора и нанести на внешнюю стену гидроизоляцию.

8 ошибок в строительстве ленточного фундамента для дома

Чтобы построить прочный и надежный коттедж, важно не только понимать, для каких домов подходит ленточный фундамент, но и не допускать наиболее частых ошибок в технологии строительства.

Не сделали гидроизоляцию

Не важно, какой тип фундаменты вы предпочли, необходимо гидроизолировать его, чтобы сохранить конструкцию в идеальном состоянии в течение многих лет. В противном случае основание быстро разрушится. Также от повышенной влажности и попадания воды нужно защитить подвальное помещение и цоколь.

Гидроизоляция ленточного фундамента для дома должна быть выполнена по всей его поверхности, где он соприкасается с грунтом. Какая бывает гидроизоляция:

• Напыление. В этом случае гидроизоляционный состав наносят из пульверизаторного оборудования на ленту фундамента. Такая технология позволяет заполнить поры стройматериала, однако этот способ нельзя назвать бюджетным.
• Обмазка битумной мастикой. Такой вид гидроизоляции является стандартным. С помощью мастики покрывают основание, в том числе подземную часть.
• Рубероид либо иной рулонный материал. Данный способ может дополнять обмазку битумной мастикой: к ней приклеивают рубероид. Кстати, с его помощью можно также гидроизолировать верхнюю горизонтальную плоскость основания. Для этого потребуется несколько слоев рубероида.

Не исследовали почву

В требованиях СНиП указано, что данный этап нужно выполнить в обязательном порядке, прежде чем строить дом. При этом нужно не просто заказать экспресс-исследование, а провести полный анализ почвы. Только после этого вы будете знать особенности строения грунта на участке.

Многие застройщики поступают следующим образом: интересуются результатами исследований, которые проводили владельцы соседних участков, полагая, что их надел ничем не отличается. Сэкономив на таком исследовании, вы можете столкнуться с серьезными проблемами, к примеру, если под коттеджем залегает водяная либо торфяная линза, причем об этом вы никак не сможете узнать, не выполнив гидрогеологический анализ.

Только после проведения полноценного исследования получится правильно выбрать тип основания, глубину дренажа, понять, каким образом гидроизолировать цокольное помещение. Зная все эти нюансы, вы сможете построить прочный и надежный коттедж.

Внесли изменения в проект коттеджа после того, как фундамент был готов

Специфика ленточного основания в том, что оно проходит под несущими стенами, принимая на себя нагрузку от строения. Ни в коем случае нельзя вносить корректировки в проект, к примеру, добавлять второй этаж, если фундамент уже залит. В противном случае основание не выдержит нагрузку. Под изменившиеся параметры дома потребуется делать совершенно другое основание.

Кроме того, не стоит менять стройматериал, из которого планировалось возвести жилое здание. К примеру, основание было создано под кирпичный дом, но вы передумали и захотели построить каркасный коттедж. В этом случае ничего страшного не произойдет. Но когда фундамент рассчитан для легкого строения, а вы решили использовать другой материал, к примеру камень или кирпич, основание может не выдержать нагрузку.

Допустили ошибки при создании проекта

Только после того как будет определена масса здания, нужно посчитать требуемое количество стройматериалов, глубину и ширину основания, учитывая при этом требования СНиП. Когда вы нанимаете профессионалов для выполнения этой работы, следует проверить все расчеты. Однако для этого вы должны разбираться в формулах и используемых коэффициентах, иметь опыт в данной сфере.

В сети Интернет есть множество калькуляторов для расчета основных параметров основания под дом, с их помощью можно провести эту работу самостоятельно. Все, что потребуется, – это загрузить все характеристики коттеджа, после чего вы получите информацию о том, сколько и каких материалов потребуется для возведения ленточного фундамента для дома. Не забывайте о том, что такие расчеты могут быть неточными. Чтобы не ошибиться, лучше обратиться к опытному профессионалу.

Не сделали фундамент под несущими конструкциями

Многие ошибочно полагают, что ленточное основание нужно протягивать лишь под основными внешними контурами коттеджа. В реальности это не так: на внутренние несущие стены оказывается такая же нагрузка, как и на внешние. Чтобы исключить просадку строения с годами, необходимо сделать так, чтобы под несущими стенами тоже был фундамент.

Иначе, сэкономив на стройматериалах и трудозатратах при строительстве дома, на исправление допущенных ошибок придется потратить намного больше денег, времени и сил. Может случиться так, что исправить недочеты вообще не получится.

Использовали некачественный бетон

Когда нужно построить сарай для животных или беседку, можно использовать бюджетный бетон марок М150 — М200. Однако для коттеджа такой он не подойдет, поскольку основание получится ненадежное. Потребуются марки М250 – М300. Лучше всего приобрести заводской бетон. Часто на заводах можно также взять в аренду бетономешалку и насос для заливки основания.

Обратите внимание! Не стоит покупать самый дешевый бетон. Скорее всего, продавец недобросовестный, и вам поставят материал в меньшем объеме или же качество окажется низким.

От того, насколько прочным будет основание, зависит эксплуатационный срок коттеджа. Не экономьте на стройматериалах для его обустройства.

Неправильного подобрали и соединили арматуру

Арматура необходима для усиления ленточного основания. Некоторые владельцы участков, желая сэкономить, выбирают тонкую арматуру либо толстую металлическую проволоку и надеются, что фундамент получится надежным. Такой подход приводит к плачевным результатам.

Для такого фундамента подходит ребристая арматура с сечением не менее 8–12 мм. Из нее получится сделать каркас в виде решетки с ячейкой от 50 х 50 до 250 х 250 мм, шаг 5 см, все зависит от размеров армирующего каркаса.

Не стоит использовать сварку для создания такого каркаса. Дело в том, что металл растягивается, бетон, наоборот, сжимается. Рекомендуется связывать элементы каркаса с помощью металлической проволоки, чтобы уменьшить давление на металл. Под углы основания следует уложить цельные куски арматуры. В этих областях не должно быть узлов связывания, арматуру здесь нужно сгибать под определенным углом.

Нарушили технологию подготовки траншеи

Несмотря на то что подготовка траншеи достаточно проста, многие допускают серьезные ошибки. Траншея должна быть выкопана на одинаковой глубине. Подготовку ее следует начинать с нижней области стройплощадки, так фундамент сядет на нужную расчетную глубину.

Кроме того, необходимо отслеживать, чтобы у траншеи были ровные стенки. В противном случае, когда вы зальете бетонную смесь, нагрузка на основание будет распределяться неравномерно. Когда грунт слабый, стенки траншеи осыпаются, надо укреплять их во время копки.

Нельзя заливать подошву в траншею, не подготовив песчаную подушку, она играет роль дренажа и механической амортизации. Запрещено копать траншею, если почва промерзла. Как только она разморозится, параметры траншеи изменятся.

Может показаться, что сделать ленточный фундамент для дома несложно. Однако для выполнения этой работы потребуется большое количество времени, трудозатрат и стройматериалов. Цена такого основания составляет третью часть от стоимости всего коттеджа.

Чтобы фундамент получился надежным, он должен быть обустроен с учетом проекта будущего коттеджа. Чтобы не допустить ошибок, рекомендуется нанять опытных строителей. От того, насколько прочным будет основание, зависит, сколько лет простоит ваш дом.

Как построить ленточный фундамент

Резюме: Фундамент под здание или садовую стену: Разметка, выемка и укладка ленточного фундамента.

Фундамент имеет решающее значение для любого здания; фундамент здания принимает на себя вес и распределяет его на почву под ним, предотвращая его опускание в более рыхлый несжатый грунт и повышая прочность и долговечность здания. Фонды по закону обязаны соответствовать определенным стандартам.

Прежде чем вы сможете начать кладку кирпичей (см. Строительство кирпичной стены), вам необходимо вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Необходимая глубина фундамента зависит от высоты стены и типа грунта. Чтобы построить стену выше 1,2 м (4 фута), вы должны обратиться за профессиональной консультацией.

Разметка и выемка ленточных фундаментов

• Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двухслойной стены. стена.
• Если почва глинистая, необходимо добавить еще 100 мм (4 дюйма) к глубине фундамента.
• Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, где необходима защита от мороза.
• Ширина фундамента должна быть на 200 мм (8 дюймов) шире стены – по 100 мм (6 дюймов) с каждой стороны.
• Однако на рыхлых песчаных почвах основание должно быть на 400 мм (16 дюймов) шире стены.
• Для стен высотой всего в три или четыре ряда более подходящими могут быть более мелкие ленточные фундаменты или бетонные блоки.
• Разметьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
• С помощью лопаты врежьте землю прямо под тросом и выкопайте траншею на требуемую глубину.
• Если почва особенно рыхлая, вскопайте немного глубже и заполните пространство уплотненной твердой сердцевиной.

Вбейте колья в траншею с интервалом 1–2 м (3–6 футов). Засыпьте бетон в траншею лопатой до верха кольев и разровняйте поверхность.

Укладка ленточного фундамента

После того, как вы вырыли траншею, вам нужно будет уложить бетонный фундамент.

• Начните с забивания кольев на каждом конце траншеи до глубины фундамента. Вставьте дополнительные колышки с интервалом 1–2 м (3–6 футов) между ними. Убедитесь, что все колышки вбиты в землю вертикально.
• Поднявшись по траншеи, поместите спиртовой уровень поверх кольев, чтобы проверить их уровень. Внесите необходимые корректировки.
• Смешайте бетон в соотношении 1 цемент:5 балласт, добавив воду, чтобы получить консистенцию, которая должна легко литься, но не быть слишком влажной.
• Засыпьте бетон лопатой в траншею до верха кольев. Разгладьте поверхность металлической теркой.
• Оставьте бетон затвердевать на 3 дня, прежде чем приступить к возведению стены.

Видео о том, как построить ленточный фундамент

Резюме: Видео о том, как построить ленточный фундамент своими руками.

Связанные проекты

• Калькулятор кирпича
• Строительство барбекю
• Строительство садовой стены из кирпича
• Выравнивание швов кирпича и кладки

Создание ленточного фундамента | Помощь пользователям Tekla

Перейти к основному содержанию

1. Home
2. Tekla Structures
3. Создание моделей
4. Создание деталей, армирования и строительных объектов
5. Создание деталей и изменение свойств деталей
6. Создание ленточного фундамента

Текла Структуры

2021

Текла Структурс

1. На Вкладка Бетон, нажмите Фундамент > Ленточный фундамент.
2. Выберите точки, через которые должен проходить фундамент.
3. Щелкните средней кнопкой мыши.
4. Если вы хотите создать изогнутые сегменты, скосить углы фундамента.

Кроме того, вы можете запустить команду на панели свойств.

1. Убедитесь, что в модели ничего не выбрано.

2. На панели свойств щелкните список Тип объекта кнопка и выберите Ленточный фундамент из списка.

   Tekla Structures запускает команду и показывает свойства на панели свойств.

1. Если панель свойств не открыта, дважды щелкните ленточный фундамент, чтобы открыть Свойства ленточного фундамента.
2. Измените свойства по мере необходимости.
3. Щелкните Изменить.

Используйте свойства ленточного фундамента на панели свойств для просмотра и изменения свойств ленточного фундамента. Чтобы открыть свойства, дважды щелкните ленточный фундамент. Расширение имени файла файл свойств ленточного фундамента — *. csf.

Если вы настроили свойство макет панели, список свойств может отличаться.

Настройка	Описание
Общие
Имя	Определяемое пользователем имя ленточного фундамента. Tekla Structures использует имена деталей в отчетах и ​​в Диспетчер документов и для идентификации частей одного типа.
Профиль	Профиль ленточного фундамента.
Материал	Материал ленточного фундамента.
Готово	Тип отделки. Готово определяется пользователем. Он описывает, как была обработана поверхность детали. обработанный.
Класс	Используется для группирования ленточных фундаментов. Например, вы можете отображать части разных классов разными цветами.
Позиция
В самолете	Полоса положение опоры на рабочей плоскости относительно опорная линия фундамента.
Вращение	Вращение ленточного фундамента вокруг своей оси на рабочая плоскость.
На глубине	Должность глубина ленточного фундамента. Позиция всегда перпендикулярно рабочей плоскости.
Конец компенсировать
Дх	Изменить длина ленточный фундамент, перемещая конечную точку фундамента вдоль опорной линии фундамента.
Дай	Переместить полоса конец фундамента перпендикулярен опорной балке линия.
ДЗ	Переместить полоса фундамент в направлении z рабочей плоскости.
Литой элемент
Нумерация отлитых элементов	Префикс детали и начальный номер детали номер позиции.
Литой элемент	Укажите, является ли ленточный фундамент сборным или литой на месте.
Фаза заливки	Залить этап отливки деталей. Используйте для разделения выливать предметы один из другого.
Гибка
Самолет	Самолет кривизна.
Радиус	Радиус криволинейного ленточного фундамента.
Количество сегментов	Количество сегментов, которые Tekla Structures использует при рисовании изогнутых ленточный фундамент.
Бетонные крышки для наборов арматуры
Система координат	Выберите, будет ли бетонное покрытие толщина наборов арматуры в детали задается в глобальной координате системе или в локальной системе координат детали. Глобальный и локальные значения толщины покрытия определяются в Диалоговое окно параметров. Если выбрать пустой вариант, Tekla Structures использует глобальные значения.
Сверху, снизу, по бокам, спереди, сзади, начало, конец	Чтобы переопределить глобальные или локальные значения по умолчанию из диалоговом окне «Параметры», определите толщину покрытия для каждого необходимая деталь лица. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
