Колесо своими руками: Деревянное колесо своими руками — правила проектирования и сборки деревянных колес

Модель колеса без ступицы

На первом этапе работы необходимо на миллиметровой бумаге изобразить чертеж будущей конструкции колеса. На его основе и с помощью инструкции, как сделать деревянное колесо своими руками, должны проводиться все манипуляции.

Изготовление обода

По чертежу с диаметром колеса 700 мм следует изготовить 4 лекала для последующего вытачивания элементов обода. По лекалам переносится рисунок на деревянную заготовку и выпиливаются электролобзиком 4 дуги заданного размера. Когда эти элементы будут готовы, их необходимо скрепить между собой при помощи клея ПВА.

Заменитель ступицы и спицы

Чтобы уменьшить трудозатраты при изготовлении ступицы, рекомендуется изготовить два круга с диаметром до 100 мм:

• из деревянной доски толщиной 30 мм;
• из бруса толщиной 55-60 мм.

Далее изготавливаются 8 спиц, длина которых зависит от диаметра самого колеса. Форма сечения может быть разной – квадратная, круглая или прямоугольная.

Когда клей на ободе полностью высохнет, необходимо с внутренней стороны обустроить гнезда для спиц. Размер должен соответствовать сечению. При этом желательно, чтобы спица вставлялась не слишком легко, а требовались удары киянкой.

Гнезда изготавливаются при помощи киянки со стамеской. Применение перьевого сверла или фрезы с насадкой существенно облегчит работу.

Крепление деталей

Изготовленные посадочные гнезда обрабатываются клеем и в них вбиваются планки спиц.

Возможно появление зазоров между ними вследствие погрешностей в работе. Чтобы их устранить, изготавливаются колышки нужных размеров и крепятся в центре в промежутках между спицами при помощи ПВА.

В центр обода с двух сторон к спицам приклеиваются изготовленные ранее круги, которые будут имитировать ступицу. Один из них, крепящийся с внутренней стороны колеса, можно зафиксировать саморезами к спицам. Так будет обеспечена большая прочность конструкции. В центре целесообразно сделать декоративное отверстие, как в ступице.

Шлифовка и покраска

Придают поверхности колеса гладкость и устраняют недостатки при помощи шлифовальной машины, а в труднодоступных местах – наждачкой. Для облегчения работ некоторые детали шлифовать можно еще до сборки, например спицы.

Конструкцию желательно обработать морилкой, выбрав состав по наиболее устраивающему вас цвету. Это средство будет служить защитой для древесины. На последнем этапе колесо покрывают лаком.

Конструкция со ступицей

Независимо от модели колеса, приступать к работе нужно, начертив макет конструкции на бумаге и выверив все размеры. Например, можно ориентироваться на диаметр 600 мм.

Ступица

Изготовить эту деталь можно на токарном станке. Для этого следует подготовить заготовку сечением 100х100 мм и длиной 600 мм. Из нее должно получиться 6 деталей с круглым сечением, похожих на шайбу. Диаметр таких болванок 90-95 мм. Внутри каждой детали просверливается отверстие с диаметром 50 мм.

Спицы

Для колеса диаметром 60 мм с заданной шириной обода необходимо будет изготовить 8 спиц длиной около 190 мм. Для этого берутся бруски 50х50 мм длиной 230 мм. Разница в длине по 20 мм с обеих сторон необходима для обустройства шкантов, обеспечивающих крепление на ступицу и обод. Каждую деталь аккуратно обрабатывают рубанком, как это видно на фото деревянного колеса.

Чтобы оформить шканты, потребуется с обоих краев отметить расстояние 20 мм от края и пропилить на глубину 15 мм. При помощи ножа лишняя древесина удаляется, а шкантам придается цилиндрическая форма.

Закрепив спицы струбциной на верстаке или табуретке, фрезерным устройством срезают края заготовки. В результате все восемь деталей становятся более округлыми.

Изготовление косяков

Чтобы соорудить круг колеса, необходимо выпилить восемь дугообразных заготовок – косяки. Для этого по чертежу делается макет из бумаги, а затем он переносится на заготовку. По отметкам выпиливаются детали, которые должны быть равными по форме и размеру. В нижней их части (внутренней поверхности будущего колеса) в центре высверливаются гнезда для спиц. Диаметр и глубина отверстий по 20 мм. Гнезда должны находиться в точке пересечения диагоналей.

На ступице проделывают аналогичные гнезда по отметкам с использованием транспортира. Их число должно совпадать, а размер также равен 20 мм.

Предварительное тестирование

Конструкция колеса собирается без использования клея. Все детали прикладываются друг к другу согласно чертежу. Спицы, косяки можно менять местами, стремясь добиться наибольшего соответствия и прилегания деталей.

При необходимости можно дополнительно их обработать. Добившись нужной точности, пронумеруйте детали.

Крепление

Соединять конструктивные детали друг с другом рекомендуется мебельным клеем или ПВА. Для большей прочности косяки скрепятся шкантами мебельного типа. Их вставляют в предварительно высверленные отверстия в боковых сторонах косяков. Иногда после полного завершения сборки выявляются неточности и зазоры. Их закрывают при помощи клина-вставки.

Окончательная обработка

Собранное колесо шлифуется, стыки закрываются герметиком. Затем следует поверхность обработать морилкой и вскрыть лаком. Конструкции надо дать высохнуть, а затем установить в нужном месте на территории загородного участка. В целях декорирования можно изготовить несколько колес, создав композицию.

Фото деревянных колес своими руками

Как сделать деревянное колесо своими руками чертежи

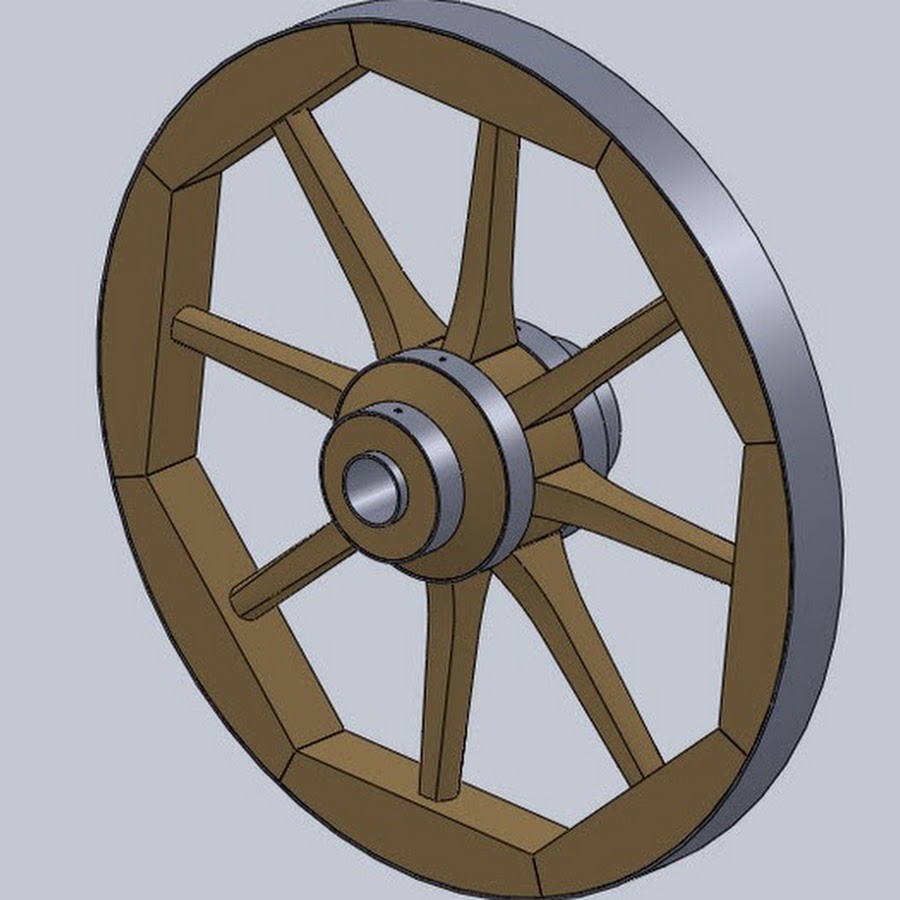

Как сделать деревянное колесо своими руками, чертежи конструкции, и ее составные части.

Изготовление любого колеса начинаем с построения чертежа. В рассматриваемой модели бандаж обода изготовим из металлической трубы 325х4 ГОСТ 10704-91. Бандаж ступицы применять не будем, так как диаметр обода имеет относительно небольшой размер.

Начнем с построения чертежа

где размеры даны в миллиметрах:

Ø317 – внутренний диаметр бандажа обода
Ø32 – внешний диаметр втулки под установку подшипника 60101 ГОСТ 7242-81
125 – расстояние от цента до стороны восьмиугольника обода
40 – расстояние от цента до стороны восьмиугольника обода
45° – получаем расчетным путем 360° / 8 = 45°

Количество сторон в правильном многоугольнике, означает количество спиц в деревянном колесе.

Перейдем к деталировке конструкции:

БАНДАЖ ОБОДА

ВТУЛКА ПОД УСТАНОВКУ ПОДШИПНИКА

Втулка должна вставляться в отверстие ступицы без люфта и натяга.

Подшипник вставляем в втулку придерживаясь рекомендаций ГОСТ 3325-85, где устанавливаются требования к посадочным поверхностям.

Деревянные детали изготовим из дерева твердых пород, хорошо высушенного, без сучков, трещин и видимых повреждений.

СЕГМЕНТ ОБОДА

СТУПИЦА

СПИЦА

ШКАНТ

ЭЛЕМЕНТЫ КРЕПЕЖА

Бандаж обода зафиксируем к сегментам обода восьмью шурупами 6х25 ГОСТ 1145-80
Втулки под установку подшипников прикрепим к ступице шестью шурупами 2х16, того же ГОСТа

Как сделать деревянное колесо своими руками для садовой одноколесной тачки или телеги, вроде ни чего сложного нет – но при условии наличия соответствующего инструмента и оборудования. Детали должны быть изготовлены по чертежу, строго выдерживая геометрические размеры, иначе при сборке – возникнут серьезные проблемы.

Сборку начинаем со ступицы, вставляем в отверстия спицы, на спицы одеваем сегменты обода, на сегменты натягиваем бандаж из трубы, вставляем шканты в пазы сегментов обода. Если при сборке все детали стали на свое место, разберите конструкцию, и повторите сбору с использованием клея по дереву.

После полного высыхания клея обработайте конструкцию мелкой наждачной бумагой и покройте ее декоративным антисептиком. Получится довольно неплохое колесо.

Заказать чертеж

Изготовление деревянного колеса от телеги

Итак, для выполнения этого элемента нам потребуется:
• Электролобзик;
• Электрорубанок или рейсмус;
• Шлифмашина;
• Фреза;
• Шуруповерт;
• Струпцины;
• Стамеска и киянка;
• Клей ПВА, лак, морилка;
• Саморезы;
• Сверла под саморезы, которые будете использовать, а также перьевое сверло 30 мм;
• Линейка, угольник, карандаш, циркуль, кисточка;

Когда четыре полукруга готовы, их необходимо склеить между собой. Для этого будет лучше использовать клей ПВА. Эти четыре детали можно временно скрепить металлическим профилем или маяком. Пока клей подсыхает, в это время можно заняться остальными запчастями колеса.

При помощи циркуля чертятся два одинаковых круга диаметром 20 – 25 мм на деревянной доске толщиной 30 мм и бруске толщиной 50 – 60 мм. Также можно приготовить заготовки под спицы. Длина заготовок зависит от размеров вашего колеса. Всего необходимо 8 заготовок.

Когда колесо скрепилось, и клей застыл, с внутренней стороны колеса необходимо сделать 8 гнезд, в которые впоследствии будут вставляться спицы. Эта операция выполняется при помощи киянки и стамески. Чтобы было проще выдалбливать шип, можно использовать перьевое сверло или фрезу со специальной насадкой для выбирания гнезд. Размер гнезд должен соответствовать размеру спиц. Причем будет лучше, если спицы не будут свободно заходить в гнезда, а наоборот их придется забивать киянкой.

Далее необходимо тщательно промазывать гнезда клеем ПВА, и забить в них деревянные спицы. Когда спицы закреплены, прилаживаем колесо к чертежу, для того чтобы определить точную середину и приклеить два круга с обеих сторон. Чтобы дополнительно скрепить внутренний круг со спицами, можно использовать саморезы. Так как между спицами будут образовываться зазоры, их необходимо заполнить деревянными клинышками, которые можно сделать при помощи стамески или лобзика.

Чтобы украсить колесо и придать ему немного ажурного вида, можно использовать фрезу с фигурной насадкой. Для примера можно обратить внимание на иллюстрацию, где внутренний круг обработан фигурной фрезой. Как вариант, то же самое можно сделать и со всеми спицами. В конце при помощи шуруповерта и перьевого сверла 30 мм в середине колеса проделывается сквозное отверстие.

Далее при помощи шлифмашины удаляются все неровности с поверхности древесины. Некоторые места будет сложно обработать шлифмациной, поэтому придется также использовать и обычную наждачную бумагу вручную. Например, между спицами. Чтобы облегчить этот процесс, то можно заранее использовать электрорубанок, рейсмус и шлифмашину до скрепления деталей, так как шлифовать изделие уже в собранном виде не совсем удобно. Также можно учесть, что это садовое украшение, и что колесо будет находиться на улице. Поэтому нет необходимости досконально вышлифовывать поверхность и делать изделие идеально гладким.
После шлифовки колеса его необходимо вскрыть морилкой. Цвет морилки можно выбирать на свое усмотрение и вкус. Некоторые совсем не использую морилку, так как им нравится цвет натурального дерева, поэтому просто вскрывают лаком. Однако морилка служит не только как краска. Она выполняет и защитную функцию для древесины. После того, как вы вскрыли колесо морилкой, для придания блеска необходимо обработать изделия лаком. Это необходимо сделать в любом случае, независимо используете вы морилку или нет.

Можете не сомневаться что данный элемент, прекрасно сможет украсить ваш приусадебный участок. Эта изюминка сможет внести уют и спокойствие в ландшафтный дизайн любой территории. Особенно красиво деревянное колесо будет сочетаться рядом глиняными горшками с цветами, облокотившись на каменную стену. Это украшение прекрасно сочетается с натуральными природными материалами.

Самодельные колеса — вездеходы

Что необходимо подготовить

Процесс изготовления

Заключение

Смотрите испытания на грязи в видео

схождение колес автомобиля своими руками

• Стенд для проверки и установки углов колес, безусловно упрощает сам процесс. Автомобиль стоит строго горизонтально, передние колеса расположены на вращающихся дисках. Кроме того, благодаря лазерной системе измерений, точность достаточно высокая. Нет необходимости вникать в таблицы углов, и примерять их на свой автомобиль, информация есть в базах данных. Это позитивная сторона.

• С другой стороны, несмотря на всю эту электронику, и «лазерные системы наведения», гайки крутит обычный механик. Зачастую сомнительной квалификации. Так что погрешность определяется не стоимостью оборудования, а прямотой (или кривизной) рук автослесаря.
  Все это оборудование предназначено для ускорения процесса, и его коммерциализации. Если настройка углов развал-схождения на стенде занимает не более 30 минут, то в условиях гаража можно потратить несколько часов. А если у вас нет ямы, то процесс длится еще дольше.
  Что до точности измерений – стены домов, выстроенные по водяному уровню и отвесу, ничуть не более кривые, чем современные строения, которые измеряли лазерным уровнем.

Как это делалось?

• Развал – угол отклонения плоскости колеса по отношению к вертикали. То есть, колеса стоят либо «домиком», либо «лодочкой».

• Схождение – угол отклонения плоскости колеса по отношению к продольной оси автомобиля. Колеса могут быть выставлены строго вдоль оси, либо между передними кромками расстояние меньше, чем между задними. Колеса как бы смотрят в одну точку на горизонте.

• Кастор – угол отклонения оси поворота от вертикали. Ось, как правило, завалена назад. Этот параметр в домашних условиях не устанавливается.

Установка развала

Схождение

Вывод:

Металлические колеса своими руками | Мастеровой

Компрессоры, станки, генераторы, стеллажи, столы и другое оборудование, которое необходимо перемещать в пределах цеха, участка или мастерской часто  устанавливают на колеса.  В хозяйственных и строительных магазинах  достаточно большой выбор данного товара, но качество изготовления и  материалы из которых выполнены эти  изделия , часто оставляют желать лучшего.  Да и цена на такие колёса может быть существенной.  Зачем же покупать эти  колеса,  когда можно легко изготовить их  своими руками? Приступаем к изготовлению металлических колёс своими руками   1. Назрезаем из трубы кольца шириной 30-35мм 2. Из листа металла толщиной не менее 3мм вырезаем квадраты, размеры сторон которых меньше внутреннего диаметра  трубы на 8мм (примерно). В данном случае внутренний диаметр трубы 125мм, у квадрата стороны 117 мм 3. Находим на квадрате центр (чертим по диагонали из угла в угол прямые линии, пересечение их и будет являться центром квадрата).  Из центра квадрата  чертим окружность диаметром равным внутреннему диаметру используемой трубы ( в данном случае 125мм). Обрезаем углы данного квадрата болгаркой по размеченной окружности и сверлим центральное отверстие ( в данном случае 16мм) Изготавливаем втулку, длинна которой равна ширине отрезанных от трубы колец 30- 35мм с отверстием в центре (в данном случае 16мм) Центруем и привариваем втулку к квадрату 4. Чтобы выдержать одинаковый размер, кладём внутрь колец любые проставки (в данном примере четыре гайки толщиной 10мм), и обвариваем с внутренней стороны. Размер колёс может быть какой угодно, всё зависит от ваших потребностей и имеющегося в наличии материала для их изготовления. Колеса готовы!

Статьи на похожую тему.

1. Мангал своими руками.
2. Мотоподъёмник своими руками
3. Каркасный дом своими руками
4. Строительство крыши своими руками
5. Как пробурить скважину своими руками

Лучшее колесо своими руками по выгодной цене — Отличные предложения на колеса своими руками от глобальных продавцов колес своими руками

Отличные новости !!! Вы попали в нужное место для приобретения колеса своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это главное колесо своими руками должно стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свое колесо на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать колесо своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy wheel по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие цены на диски своими руками — Выгодные предложения на колеса своими руками от глобальных продавцов колес своими руками

Отличные новости !!! Вы попали в нужное место для дисков своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот сделай сам с колесами станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свои колеса на AliExpress своими руками.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что колеса делают своими руками, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести wheels diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самая выгодная модель колеса своими руками — Отличные предложения на модели колес своими руками от глобальных продавцов моделей колес своими руками

Отличные новости !!! Вы попали в нужное место, чтобы купить модель колеса своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая модель колеса своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою модель колеса на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в модели колеса, сделанной своими руками, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy model wheel по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самостоятельная центровка колес — это проще, чем вы думаете!

Если вы заранее знаете, что носок равномерно разделен на каждую ось, то использование подносок, как описано выше, является отличным способом измерения и отслеживания изменений. А поскольку схождение — это эффективный способ отрегулировать реакцию на поворот и баланс управляемости, я обнаружил, что использую пластины для носка на трассе гораздо чаще, чем датчик развала колес.Чтобы проверить индивидуальный зацеп на каждом колесе, вам необходимо настроить коробку для струн, в которой вы пропустите струну по обеим сторонам автомобиля вдоль горизонтальной прямой линии колес и на равном расстоянии от центральной точки каждого колеса. Вы можете купить причудливую конструкцию струнной коробки, такую ​​как GMG использует на этой картинке Porsche из более ранней истории, или вы можете использовать несколько опор для домкратов, пару кусков металлических трубок (прикрепленных к стойкам с помощью тисков или зажимов) с просверленные отверстия в каждом конце, и кусок веревки, прикрепляющий их, как я.

Однако необходимо учесть любую разницу в ширине передней и задней колеи, чтобы коробка была квадратной, иначе вы получите перекос в измерениях. Таким образом, если ширина задней колеи на дюйм уже, чем, например, передней, вам необходимо компенсировать это, установив шнур на 1/2 дюйма дальше от центра задних колес.

После того, как ваша коробка для струн аккуратно выровнена и выровнена, вы можете провести измерения от передней и задней части шины до струны, так же, как вы делали бы с носками, чтобы увидеть, какой схождение на каждом колесе индивидуально. .Теперь у вас есть возможность установить схождение отдельно на каждом углу автомобиля или исправить общий схождение переднего и заднего колеса так, чтобы оно равномерно разделилось из стороны в сторону (особенно важно на передней оси, поскольку неровный передний схождение может привести к тому, что автомобиль тянуть в сторону при ускорении). Просто не забывайте проверять квадрат тетивы каждый раз, когда вы поднимаете машину домкратом, чтобы отрегулировать схождение, потому что он неизбежно опустится в немного другом положении. Вы также должны немного покатить и подбросить машину после изменения развала или схождения, просто чтобы убедиться, что автомобиль устойчив, перед повторным измерением.Также убедитесь, что передние колеса направлены прямо вперед. Это может быть довольно трудоемким в первый раз, когда вы делаете выравнивание своими руками, с большим количеством настроек и повторных настроек строки строки, когда вы подкрадываетесь к точным настройкам, которые пытаетесь набрать. Я потратил часы на настройку выравнивание в моем гараже, чтобы получить его в самый раз, но это приятное чувство, когда вы, наконец, набираете его и делаете это сами. Вы научитесь работать быстрее и эффективнее, если потратите на это немного времени.

Передний носок регулируется на стяжных шпильках, ослабляя контргайку, а затем поворачивая шток в конце стержня с резьбой (который соединен со ступицей / кулаком через шаровое соединение или внутреннее соединение) для его удлинения или укорочения. Полезно измерить длину рулевой тяги с каждой стороны автомобиля, так как это может сказать вам, есть ли у вас зацепка больше или меньше, одна сторона или другая, плюс это дает вам точку отсчета для измерения количества изменений, которые вы сделать с начальной точки.

На заднеприводных японских автомобилях, с которыми я привык работать, развал и схождение задних колес регулируются с помощью эксцентриковых болтов, которые прикрепляют рычаги управления к шасси. Вращая эти эксцентриковые (яйцевидные) болты, положение рычагов относительно шасси изменяется таким образом, что в процессе регулируется либо изгиб, либо схождение. У этих болтов часто есть градусы, отмеченные на их поверхности фланца, что позволяет легче увидеть, насколько вы изменили развал или схождение. На FWD Hondas, с другой стороны, задний носок регулируется путем перемещения точки крепления носка, в то время как развал регулируется путем установки вторичного верхнего компенсатора, который можно физически удлинить или укоротить, так же, как регулируются рулевые тяги. на передке автомобиля.Направляясь, ознакомьтесь с тем, как регулируется развал и схождение на вашем автомобиле в качестве первого шага к выполнению самодельной центровки, и смажьте эти контргайки и эксцентриковые болты небольшим количеством проникающего масла (PB Blaster или подобное), потому что эти присоски имеют тенденцию к ржавчина и заедание со временем.

Обычно мне нравится настраивать свои гусеничные машины с небольшим схождением впереди, чтобы стимулировать более быструю реакцию на поворот. Что касается настроек схождения задних колес, мне обычно нравится небольшой схождение на автомобилях с передним и полным приводом, чтобы помочь задней части вращаться и следовать за передней частью, в то время как на автомобилях с задним схождением я часто заканчиваю легким схождением для некоторой дополнительной середины поворота. задняя устойчивость.Но то, как вы меняете настройки носка, будет зависеть от вашего стиля вождения, от того, как настроена остальная часть вашей подвески, и от того, какой тип баланса управления вы стремитесь. Очевидно, что регулировка углов установки колес и, в частности, настройки схождения будут сильно отличаться на автомобиле с передним сцеплением / гоночном автомобиле, чем, например, на автомобиле для дрифта с задним приводом.

Обычно у нас есть довольно хорошее представление о том, с чего начать с настройками выравнивания, основываясь на многолетнем опыте настройки машин для гоночной трассы, но каждая машина немного отличается, поэтому постарайтесь выработать привычку собирать шины. временные данные и мониторинг характера износа шин, которые помогут вам в изменении центровки, которые могут улучшить сцепление автомобиля с дорогой и характеристики управляемости.С чисто эксплуатационной точки зрения, регулировка колес на самом деле сводится к тому, чтобы шины работали наилучшим образом, но иногда есть причины использовать настройки выравнивания для регулировки баланса управляемости или изменения характеристик поворота, даже если это означает незначительное ухудшение характеристик шин. Не бойтесь экспериментировать с регулировкой углов установки колес, поскольку это мощный инструмент настройки, который действительно можно легко реализовать с помощью правильного набора инструментов и желания их использовать.

Дисковое колесо своими руками | Hackaday.io

На этой неделе мы продолжаем выкладывать дизайн платы в Inventor. Сейчас я пытаюсь спроектировать как можно больше этого в САПР, чтобы предотвратить ошибки, которые увеличили бы мой бюджет (пытаюсь сохранить весь этот проект ниже 200 долларов), и, надеюсь, сделать это очень повторяемым для других, которые хотели бы попробовать это тоже. Кроме того, поскольку я стараюсь избегать станков, все необходимые детали для 3D-печати разрабатываются на месте.

Я окончательно остановился на 1.Прямоугольная трубка 6061 размером 5 «x1» x1 / 8 «для направляющих рамы, с поперечинами 1» x1 «(экструдированный алюминий 1010 80/20). Проведите быстрый анализ напряжений методом МКЭ на одной направляющей, с нагрузкой 100 фунтов-силы на каждом конце С коэффициентом безопасности более 2,0 при весе 200 фунтов (на одной направляющей!) я думаю, что это колесо Onewheel подойдет для моего тела весом 150 фунтов, даже после того, как я проделал несколько отверстий в раме.

Верхняя дека, вероятно, будет немного пластика с лентой для захвата скейтборда. Электроника плотно прилегает, но они подходят. Есть место для компонентов, которые можно складывать друг на друга, если это необходимо, но я хочу дать контроллеру мотора как можно больше места, чтобы дышать.Если позже я захочу увеличить емкость аккумулятора, возможно, мне придется проявить творческий подход к размещению ячеек. На данный момент у него такое же количество ячеек, как и у аккумуляторной батареи ховерборда, но в другой конфигурации. Должно еще быть место, чтобы втиснуть огни, кнопки и, возможно, Arduino для спидометра, одометра и мониторинга энергопотребления позже.

Моя новая шина наконец пришла по почте, так что я измерил и убедился, что она должна работать. Это модель Duro Excelerator. Похоже, он должен работать очень хорошо, и у него приятный острый край для баланса.Неплохо менее чем за 40 долларов с доставкой.

Как я и ожидал, ширина борта шины составляет ровно 4,5 дюйма, что означает, что я мог бы продолжить и спроектировать проставку, которая будет напечатана на 3D-принтере, чтобы она проходила между двумя показанными здесь ступичными двигателями с удаленными наружными кольцами. необходимо просверлить болты M4, которые проходят через кожух двигателя, и проставку, удерживающую узел вместе.

Узел двигателя будет удерживаться на раме с использованием двух модифицированных версий этих ступиц, хотя я могу попробовать напечатанный на 3D-принтере версия, так как я действительно не собираюсь снимать весь этот материал, чтобы ступица поместилась внутри рельса рамы.

Несмотря на то, что доска еще даже не приобрела физическую форму, я уже думаю о способах улучшить управляемость и производительность. Хотя двигатели предположительно имеют мощность 350 Вт каждый, я подозреваю, что электронный блок и безымянные элементы 18650 не обеспечивают такой мощности. Но раньше я ошибался и обязательно сделаю несколько замеров, когда все будет готово. По крайней мере, я ожидаю, что на всякий случай добавлю мощный конденсатор на клеммы батареи, чтобы помочь с большими скачками нагрузки.

Что нужно сделать: Еще немного макета в САПР, спроектировать некоторые торцевые крышки / носовые колеса, получить некоторые материалы / инструменты, распечатать некоторые детали, затем начать работать над настройкой электроники и двигателей для счастливой работы в их новом доме.

Колесо для упражнений «Сделай сам» для кошек: простое руководство, советы экспертов

Прогулки и упражнения важны для нашего здоровья, они не менее важны и для наших кошек. Это предохраняет их от ожирения и помогает им оставаться здоровыми.Но если у вас домашняя кошка или вы живете в заснеженной местности, вам будет сложно помочь кошке заниматься спортом. Конечно, вы можете поиграть с ними в игрушки-дразнилки для кошек и тому подобное, но, поскольку вы не можете быть дома все время, вашей кошке нужно что-то еще, что будет поддерживать ее активность, пока вас нет. Мы предлагаем дать им самодельное колесо для упражнений для кошек, чтобы они могли размять ноги, когда захотят.

Люди пытаются заставить кошек ходить по беговой дорожке, но обычно это не приносит больших результатов.Хуже того, ваша кошка может упасть при попытке встать и пораниться. Вы можете купить на рынке специально разработанные колеса для упражнений, если у вас под рукой есть лишние деньги, но если у вас ограниченный бюджет, вам лучше построить их для своей кошки дома. Вопреки распространенному мнению, сделать каток для упражнений для кошки своими руками довольно просто, если вы знаете, как это сделать, и ваша кошка обязательно поблагодарит вас за то, что вы так стараетесь поддерживать свое здоровье.

Мы сделали всю беготню, так что вам не придется.Попробовав изготовить их сами, мы уверены, что теперь можем предоставить вам два простых способа сделать колесо для упражнений дома. Вашей кошке это понравится, и она будет любить вас еще больше, поскольку она отработает свою дополнительную энергию на колесе.

Как сделать колесо для упражнений с кошкой своими руками

Прежде чем перейти к пошаговому руководству по созданию колеса для кошек своими руками, давайте посмотрим, сколько деталей будет на колесе для упражнений. Вам нужно сделать три части, а затем собрать их вместе:

• Основание
• Опорный рычаг
• Беговая дорожка

Существует несколько способов сборки и сборки, однако следует помнить, что Не все привыкли к подобным проектам своими руками, мы хотели бы, чтобы это было просто, сначала рассмотрев метод, который включает в себя велосипедное колесо для легкой сборки.

Метод 1

Предметы, которые вам понадобятся для подготовки основания:

• Толстая фанера или натуральная древесина
• Полиэтилен высокой плотности
• Пильный диск
• Лак
• Клей

Подготовка основания:

• Возьмите острое пильное полотно и разрежьте дерево до размера 2 на 2 фута.
• Толщина каждой секции должна составлять от ½ до 1 дюйма. Они будут служить основой для кошачьего колеса.
• Убедитесь, что лезвие, которое вы используете для резки, достаточно острое, чтобы избежать образования неровностей.
• Для придания дереву связного вида после распила лакируйте его. Или лучше покрыть все это лаком, предварительно скрепив все части вместе.

Крепление опорного рычага:

• Во-первых, решение о размере кошки колеса. Для более крупных кошек рекомендуется использовать 36-дюймовое колесо с 20-дюймовым суппортом. Для кошек меньшего размера подойдет 24-дюймовое колесо с 14-дюймовым опорным рычагом. Короче говоря, вы должны выбрать диаметр колеса, который вдвое превышает расстояние между передней и задней лапами кошки, когда она стоит.
• Вырезать 2-на-4 древесины до нужной длины для опорного рычага.
• Прикрепите отрезанный кусок к одной стороне доски и отцентрируйте его по одному краю.
• Для надежного крепления используйте прочные гвозди для дерева. Забейте гвозди из-под основания и прикрепите опорный кронштейн к большому дереву.
• Будьте очень осторожны при использовании молотка, чтобы не ударить видимую поверхность основания.
• Просверлите отверстие в опоре, которое должно быть размером с ось колеса велосипеда.

Создание беговой дорожки:

• Возьмите полиэтилен высокой плотности и отрежьте кусок размером не менее 1/8 дюйма, чтобы сформировать дорожку колеса.
• Длина колеи определяется окружностью колеса.
• Для колеса диаметром 24 дюйма требуется гусеница длиной примерно 76 дюймов, чтобы обеспечить полное покрытие и отсутствие зазоров или перекрытий.
• Ширина следа должна быть как минимум в три раза больше ширины кошки.Так кошке будет легче бежать, не поскользнувшись и не упав.
• Вы также можете добавить внутреннюю подкладку из старого ковра или получить резиновый материал, чтобы дать кошке дополнительное сцепление во время бега.

Соединение гусеницы и вкладыша:

• Чтобы прикрепить гусеницу к внешнему ободу колеса, используйте прочный пластиковый клей.
• Соедините обе стороны кромок с колесом и прижмите пластик к колесу с противоположной стороны.Подождите, пока клей полностью высохнет.
• Пока клей высыхает, создайте внутренний слой из куска пластика или прочного картона, который будет помещен внутрь колеса. Эта деталь защищает кошачьи лапы и хвост.
• Вырежьте из пластика или картона круг с окружностью, соответствующей окружности колеса.
• Вырежьте отверстие в центре внутреннего вкладыша, чтобы через него проходила ось.
• Убедитесь, что вертел достаточно долго, чтобы очистить лайнер, колесо, и дополнительной длины опорной доски без их привязки.
• Вам понадобится более длинный шампур, чем тот, который изначально поставлялся с велосипедом.
• Когда клей высохнет, при желании можно приклеить ковровое покрытие. Таким же способом приклейте и ковролин.

Сборка катушки:

• Вставьте внутренний вкладыш, который должен плотно прилегать к краям колеса. Он не должен выгибаться или выскальзывать.
• Вставьте шпажку на место и через отверстие.
• Зафиксируйте его на месте, навинтив гайку или используя быстросъемный рычаг.
• Если у вас тяжелая кошка, вам нужно будет прикрутить дополнительный кусок пиломатериала в форме треугольника. Он должен быть отцентрирован на основании и опоре.
• Проверить, как вращается колесо.
• Поместите знакомую игрушку внутрь колеса, чтобы привлечь вашего мехового малыша к новому колесу для упражнений.
• Если вы полностью покрыли заднюю часть колеса, вы также можете поработать на внутренней стене, чтобы она выглядела красиво.

Это самый простой способ сделать каток для упражнений с кошкой своими руками.Мы также добавили сюда еще один метод, чтобы дать вам еще один вариант строительства.

Этот метод требует некоторого опыта резки, поскольку вы будете создавать колесо с нуля. Вы можете использовать тот метод, который вам больше подходит.

Метод 2

Вам понадобятся все инструменты и расходные материалы, которые мы упомянули в первом методе, с добавлением:

• 48-дюймовой планки, которая легко доступна на рынке. Ширина стандартной планки составляет 2 × 4
• Режущий инструмент, например, ножовка
• 3 части 10-дюймового лома
• Сверло
• Подшипники RS
• 10-дюймовые болты

Изготовление колеса:

• Измерьте планку и разрежьте ее на более мелкие части длиной около 14 дюймов каждый.
• Чтобы создать 3D-устройство, необходимо вырезать два круга нужного диаметра.
• Скрепите получившиеся кружочки обрезками. Они добавят опоре конструкции, пока вы будете приклеивать планки.
• Раскатайте получившуюся конструкцию по полу один раз, чтобы проверить ее равновесие.
• Используйте зажимы и склейте части планок вместе с внешней стороны трехмерного круга. Для этого используйте промышленный клей, так как он прочный и выдерживает вес.
• Приклейте планки сначала с одной стороны, а затем с другой.Ваша цель здесь должна заключаться в том, чтобы обе стороны были как можно более параллельны.
• Продолжайте приклеивать планки до полного образования круга. В результате получится 3D-круг, похожий на барабан, без отверстий.
• Круг вокруг основания должен иметь ширину около 14,25 дюйма. Теперь колесо готово, но вы также можете добавить некоторые дополнения, если хотите улучшить впечатления своей кошки.
• Вы можете добавить по два колеса меньшего размера в каждый угол, чтобы колесо для упражнений «Сделай сам» для кошек было портативным. Однако убедитесь, что пока кошка использует большое колесо для упражнений, меньшие колеса остаются на месте.

Сборка роликового механизма:

• После высыхания клея отрежьте одну сторону кружков, на 2 дюйма меньше, чем первая.
• Он образует путь внутри двух окружностей с планками в качестве основы.
• Постройте контактную поверхность вала, используя фанеру. Вы также можете получить древко на рынке, если не умеете его делать.
• Сделанный здесь вал имеет форму шестерни. Он будет использоваться для вращения большего колеса.
• Просверлите отверстия в валу и большом колесе, используя острие круглой фрезы в качестве ориентира.
• Просверлите отверстие в квадратной детали, пока сверло не выйдет с другой стороны.
• Используйте промышленный клей, чтобы скрепить шестерню и деревянную деталь вместе.
• Используйте шпильки 2 × 4, чтобы сделать основу колеса.
• Теперь вы собираетесь изготовить полуось. Возьмите два подшипника RS и 10-дюймовый болт и скрепите их вместе. Убедитесь, что подшипники RS поддерживают центральную часть.
• Вырежьте круг в центре опоры подшипника, достаточно большой, чтобы через него мог пройти вал.Верх должен быть около 4 дюймов в ширину и срезан под углом 22,5 градуса.
• Опора для подшипников также должна быть 24 дюйма в длину и срезана под 22,5 градуса.
• Все детали должны быть соединены вместе, а затем просверлены для точной посадки.
• Отшлифуйте все детали перед тем, как склеить их.

Наконец, чтобы добавить некоторые штрихи:

• Вы можете покрыть внутреннюю часть колеса ковром для дополнительного комфорта. Приклеить ковролин к полу колеса можно с помощью скотча или промышленного клея.
• Это ковровое покрытие будет действовать как изолятор и как нечто, что обеспечивает лучший захват вашей кошке. Убедитесь, что он сделан из материала, который нравится вашей кошке, а также прочного.
• Когда вы закончите со всеми шагами и все будет на своих местах, пора заняться отделкой. Покройте дерево лаком, чтобы придать ему красивый и аккуратный вид.
• Не забудьте добавить какой-нибудь изолирующий механизм к основанию колеса. Это позволит колесу сохранять тишину при качении.В противном случае вы будете беспокоиться из-за громких звуков каждый раз, когда ваша кошка подходит для тренировки. Для этого можно использовать поролон.

Будьте осторожны при использовании пилы, молотка и других инструментов. Небольшая небрежность может сильно навредить. Если вы раньше не использовали эти инструменты, вы можете поручить их стрижке профессионалу, а не делать работу самостоятельно.

Лак или краска, которые вы будете использовать на готовом продукте, должны быть безопасными для животных.Ваша кошка будет проводить там много времени и будет вступать с ней в прямой контакт, когда привыкнет. Поэтому важно, чтобы отделка была удобной для животных.

Wrap Up

Здоровье вашей кошки очень важно. Как владелец, вы не только обязаны следить за тем, что они едят, но также должны следить за тем, чтобы они ежедневно выполняли достаточное количество упражнений. Котята и молодые кошки заняты погоней за мячом или игрой с маленькими игрушками, даже когда вас нет рядом.К сожалению, некоторые старые кошки не очень любят играть. Им нужна постоянная стимуляция с вашей стороны.

Понятно, что вы не можете быть рядом 24/7. Вот почему вам нужно подумать о другом решении, а именно о колесе для кошки. Это колесо даст вам душевное спокойствие, поскольку ваша кошка не будет дико бегать по дому, опрокидывая предметы, но она будет получать свою ежедневную дозу упражнений.

Может показаться сложным построить тренажер, но это не так уж и сложно. Если вы сэкономите время и силы, вместо того, чтобы просто покупать коммерческий, вашему котенку наверняка понравится тот, который вы сделали своими руками.К тому времени, когда вы закончите этот простой проект, у вас уже будет колесо для упражнений с кошкой, которым вы можете похвастаться, а также вы узнаете много других вещей.

Будьте терпеливы, пока ваши кошки узнают свое колесо. Им может потребоваться некоторое время, чтобы привыкнуть к этому. Обязательно держите их любимые игрушки на колесе, чтобы они часто его посещали. Когда они начнут им пользоваться, дайте им немного удовольствия. Признательность всегда делает жизнь лучше для вас обоих.

Поделитесь с нами своим опытом создания колеса для упражнений с кошкой своими руками в разделе комментариев ниже! Или, может быть, вы предпочитаете купить коммерческое колесо? Может быть, вы знаете лучший или более простой способ сделать колесо для кошки своими руками? Пожалуйста, поделитесь с нами любыми советами и приемами, чтобы другие владельцы кошек могли убедиться, что их кошка получает больше ежедневных физических упражнений.
