В прошлом году задумался об изготовлении картофелекопалки, так как беспокоили боли в спине и сбор урожая требовалось максимально упростить. В хозяйстве есть электролебедка, поэтому устройство должно было быть похожим на плуг. В Интернете нашел подходящий вариант и смастерил необходимую конструкцию.
На заметку
Если при вспашке земля с картофелем расходится в стороны, а не попадает на решетку, необходимо подогнуть края лопаты или приварить бортики высотой 5-6 см.
Для воплощения идеи пригодился старый окучник на конной тяге, который так и не поднялась рука отправить в металлолом.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
С его основания снял башмак корпуса (центральная часть в виде клина) и крылья отвала, а опорную пятку оставил.
Из листовой стали толщиной 5 мм вырезал полукруглую лопату нужного размера (см. фото п.1) Немного согнул ее дугой по плоскости. К ровной грани, отступив от краев примерно по 10 см, приварил трубочки с внутренним d 14 мм, закругленную часть заточил на наждаке.
Стальную полосу сечением 25×3 мм нарезал на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущей копалки.
Используя металлические прутья (3), втулки (4) (кусочки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.
Чтобы копалкой было удобно работать и при вспашке ее не уводило в сторону, установил колеса (5) Ось для них изготовил из обрезков П-образного профиля, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно от коляски или тележки). Используя болты с гайками, собрал узел и зафиксировал его на штанге плуга-лопаты.
Копалкой вспахиваю борозду, как обычным плугом, земля с картошкой поднимается по лопате на решетку и просыпается сквозь нее.
Кстати
Испытав копалку в деле, убедился — колесная база должна иметь регулировку по высоте, благодаря этому можно выбрать необходимый угол заглубления лопаты, тем самым снизив нагрузку на руки.
© Автор: Василий Покрачко, д. Красная Беларусь Могилевской обл. Фото автора
Картофелекопалка своими руками (полная версия)
Watch this video on YouTube
Читайте также: Картофелекопалка своими руками (фото)
НА ЗАМЕТКУ: НАВЕСНАЯ КАРТОФЕЛЕКОПАЛКА ДЛЯ МОТОБЛОКА СВОИМИ РУКАМИ
Для копки картофеля все используют плуг, но даже после него необходимо вручную разгребать отвал земли, чтобы собрать урожай. Процесс этот долгий и утомительный. Чтобы сберечь силы и время, смастерил для своего мотоблока нехитрое приспособление.
Подготовка и сборка
Из металлической профильной трубы сечением 40×40 мм и уголка с полкой 50 мм сварил П-образную раму (форма и размер произвольные) для крепления будущей копалки к мотоблоку.
Взял стальную полосу сечением 40×5 мм и, используя кувалду и круглую железную трубу, согнул ее в виде крюка. К концу последнего приварил клин от тракторного окучника, предварительно немного разведя лопасти в стороны. Для этого просто постучал по месту изгиба (посередине)кувалдой.
Прут арматуры d 12 мм нарезал на шесть отрезков длиной 350 мм. Металлические штыри приварил к «хвосту» окучника на расстоянии 50-60 мм друг от друга. «Рука-копалка» готова, зафиксировал ее на раме болтом с гайкой ТМ14 (фото 1)
Эксплуатация картофелекопалки
Раму с приспособлением закрепил на мотоблоке. Последний устанавливаю напротив борозды так, чтобы она была между колес. Утапливаю копалку в землю и веду мотоблок по борозде. Окучник вспахивает почву, а штыри разбивают ее, в итоге картофель остается на поверхности (фото 2) и его нужно лишь собрать.
© Автор: Евгений Штойко, п. Лозовое Хмельницкой обл. Фото автора
КАРТОФЕЛЕКОПАЛКА СВОИМИ РУКАМИ – ВИДЕО
Картофелекопалка своими руками.
Handmade automatic potato digger
Watch this video on YouTubeИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Картофелекопалка своими руками — чертежи, фото и видео
Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за мини-трактором между рядами, прицепной механизм своим лопатоподобным лемехом приподнимает боровок (ряд картофеля) и освобождает плоды.
Содержание
Урожай, немного земля, а также остатки ботвы оказываются на цепочно-прутковом конвейере элеватора.
В других конструкциях плоды после конвейера попадают сквозь проходной лоток в очистительный барабан, на приеме в котором они без конца накапливаются, увеличивая время уборки.
В моем самодельном механизме уборки нет очистительного барабана — земля ссыпается через решетку еще на конвейере, высохшая ботва больших неудобств не причиняет, и почищенные плоды попадают в накопительный бункер.
Конструкция
Комбайн простой по конструкции — состоит из большого количества узлов и деталей со списанной сельхозтехники, в первую очередь с старой, промышленной картофелеуборочной техники. Технология ее изготовления впрочем, несложная — вам достаточно иметь лишь ножовкой по металлу, электродрелью и сварочным аппаратом (токарные работы присутствуют в минимальном количестве).
Чертежи самодельной картофелекопалки
Кинематическая основа: 3 цепные и 1 цепочно-прутковая передачи (при использовании роликовых цепей мопедных звездочек, велосипедов и сельхозагрегатов).
Пояснения к чертежу: 1,2 — шарнир и тяги сцепного устройства (на виде спереди условно не показаны), 3 — рама моторно-редукторного блока, 4 — топливный бак, 5 — двигатель, 6 — цепь привода транспортера элеватора, 7 — бункер-накопитель, 8 — колесный лафет, 9 — регулировочные планки, 10 — узел крепления элеватора, 11 — цепочно-прутковый транспортер, 12— борт элеватора, 13 — лемех.
Устройство элеватора
А сейчас более детально про каждый из важнейших узлов. Самым главным среди них является элеватор. Он осуществляет 2 функции: транспортирующую — перемещение и очистка картофеля, а также функцию основы — к его раме прикрепляется полный моторно-редукторный механизм. Элеватор монтирован асимметрично колесному лафету.
Чертеж самодельного элеватора
Элеватор (транспортер и скаты на виде сверху условно не показаны): 1 — лемех, 2, 10 — борга, 3, 9 — скаты. 4 — рама, 5 — регулируемая опорная звездочка (z.=9, 2 шт.), 6 — нерегулируемая опорная звездочка (z=9, 2 шт.), 7 — нерегулируемая тяговая звездочка (z=9, 2 шт.), 8 — вал привода, 11 — болт М10(16 шт).
Это вызвано принципиальными особенностями действия тягача — ширина колеи, как правило, более дистанции между боровками, поэтому одна группа тракторных и лафетных колес постоянно движутся между рядами, а другая группа — по убранному участку поля. Элеваторная рама выполнена из уголковых профилей 45Ч45 мм.
К ней прикреплены лемех и корпусы опорных и тяговых звездочек на приводном валу конвейера. Цепно-прутковый конвейер (гусеница) — со списанного комбайна для уборки картофеля.
Цепи ее сокращены приблизительно до 1670 мм (выполнено 44 прутка), а прутки укорочены до 300 мм. Гусеница оснащена лопатками для захвата плодов (при их отсутствии большие плоды скатывались бы вниз) и монтирована на опорные звездочки, передние являются регулируемыми (они определяют уровень натяжки цепей).
Движение конвейера обеспечивается при помощи тяговых звездочек на приводном валу. Причем скорость является большей, чем движение трактора между рядами, в противном случае комбайн не справился бы с количеством поступающих плодов. К угловым профилям рамы приделаны бортики из листовой стали (толщина — 1 мм), к бортикам приделаны скаты, закрывающие цепи для того, чтобы туда не попали плоды картофеля. Более того, установлены две пары кронштейнов: одна пара для планок, которые регулируют величину угла наклона по отношению к колесному лафету, и другая пара для установки элеватора к лафету.
Как указано выше, к элеватору монтируется моторно-редукторный механизм с собственной основой.
Силовая часть
Мотор от мопеда Д-6, без каких-либо модернизаций (однако, очень желательна установка вентилятора принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Он приводится в движение очень просто — при помощи пускового рычага. Ручного усилия для совершения этой операции вполне хватает.
Чертеж силовой установки
Моторно-редукторный блок: 1 — рама блока, 2,9 — большие звездочки (z=48) со втулками, 3, 7 — малые звездочки (z=l6) со втулками, 4 — двигатель, 5,6 — корпуса верхнего и нижнего валов с подшипниками (от сельхозтехники), 8 — рама двигателя, 10 — цепи мопедные, 11 — рычаг ручного запуска двигателя.
Рама силового агрегата
Рама моторно-редукторного блока: 1 — левая стойка, 2 — задний кронштейн, 3 — передний кронштейн, 4 — нижняя поперечина (2 шт.), 5 — верхняя поперечина (2 шт.), 6 — правая стойка, 7 — верхние ложементы (2 шт.
), 8 — платформа для рамы двигателя (сталь, лист, s3), 9 — нижние ложементы (стальной уголок 50x50x3, 2 шт.). Детали I — 7 из стального уголка 40x40x3. Все пазы крепления выполняются по месту.
Редуктор состоит из трех цепных передач (цепи — мопедные, а звездочки — модернизированные велосипедные), а также из верхнего и нижнего промежуточных валов. Функция редуктора — передавать крутящий момент от мотора Д-6 к приводному валу элеватора. Горючее попадает путем самотека из бензобака, который установлен над двигателем.
Грузовой механизм также простой по конструкции. Он выполнен из лафета колес и накопительного бункера. Основа лафета состоит из профилей уголков 40х40 мм. Стенки бункерного отсека сделаны из железа для кровли и привинчены к передним и задним стойкам при помощи толстой проволоки через специально выполненные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок мне показалось нецелесообразным).
Для разгрузки бункерного отсека решетчатое дно опускается, а плоды скапливаются в заблаговременно приготовленные мешки.
Лемех выполнен из четырех составляющих: урезанного диска от культиватора, пластины из стали толщиной 4 мм, передняя кромка которой отсечена с помощью молотка по силуэту диска, а также двух кронштейнов из уголковых профилей 45Ч45 мм. Сталь для изготовления диска применяется каленая, которая не боится ни камней, ни ссохшихся комков земли. Полукруглый профиль кромки для реза при выкапывании картофеля наиболее эффективен.
Сбор картофеля на семейной ферме в штате Мэн
Для некоторых детей два лучших времени года – это Рождество и сбор урожая картофеля. Да, вы слышали это! Копаем картошку! Есть определенная радость в раскопках этих садовых сокровищ.
Семейная традиция
Каждый год 13-летний Калли Колантино вместе со своей младшей сестрой Флоренс навещает своего дядю в Монтичелло, штат Мэн, чтобы собрать картофель на дядиной ферме площадью 1000 акров.
Его мать, Кирстен, говорит, что посещение ее семейной фермы также является одной из ее любимых традиций. «Я вырос, проводя лето и зиму на ферме. Мой дедушка начал это. Его звали Лоуренс Гуд, и он назвал его «Добрые фермы». Он передал ее моему дяде Тому, который всю жизнь проработал на ферме. Теперь мои дети следуют этой традиции».
Как работает сбор урожая картофеля
Картофель — одна из последних культур, которую собирают осенью в период с конца сентября до середины октября.
Их сажают ранней весной, когда почва еще тяжелая. Выкапываются траншеи, высаживаются ростки и засыпаются корни. Картофельные поля на этой ферме занимают 48 акров. (Узнайте, как посадить и вырастить собственный картофель здесь.)
Иногда Кирстен приезжает летом на ферму. «Возможно, вас удивит, насколько красивы картофельные поля! Красивая, зеленая низкая листва покрывает землю белыми цветами. Так величественно смотреть на поля, чтобы увидеть зеленое и белое».
К осени листья начинают желтеть и растения отмирают. Время сбора урожая!
Поля отмерли и готовы к жатве.
В сезон сбора урожая дети встают рано и наблюдают заморозки на полях, ожидая, когда станет достаточно тепло, чтобы выбежать на улицу. Бывают случаи, когда им приходится ждать до 13:00. начать копать. Земля должна быть теплой и сухой — и не должно быть дождя — чтобы копать картофель.
В начале дня сбора урожая две большие жатки перемещаются по рядам культур (называемым валками), поднимая картофель с земли большими лопатами.
Калли и его двоюродный брат Эрик едут на картофелеуборочной машине.
Косилки отделяют картофель от лоз, растительного материала и почвы. Затем они кладут картофель поверх земли.
Картофель, уложенный рядами жатками.
За косилками следует комбайн рядом с погрузочной машиной.
Комбайн собирает картофель; часто бригада стоит на комбайне, чтобы помочь выбрать камни, которые неизбежно попадают вместе с картофелем.
Затем картофель поднимается по конвейерной цепи и высыпается в ближайший грузовик.
Комбайн и картофелевоз в действии.
Когда грузовик с картошкой заполнен, он уезжает, чтобы свалить картофель в картофелехранилище, и туда подъезжает новый грузовик. Картофель хранится в больших зданиях с гигантскими бункерами и изолированными стенами, чтобы картофель оставался в темноте и прохладе. (Узнайте, как построить свой собственный погреб здесь.)
В этом году картофель будет продаваться в продуктовые магазины и производителям картофеля фри. На следующий год на этих полях не будет картофеля. Культуры будут чередоваться, чтобы не истощать почву питательными веществами. В следующем году будет пшеница!
На пшеничный комбайн! Калли (крайний справа), сестра Флоренс, двоюродные братья Один (впереди) и Аттикус.
Выкапывание сокровищ
Машины крутые. Но настоящее волшебство для детей — это сбор картошки по старинке — копание земли руками! Представьте себе предлог, чтобы испачкаться без чьего-либо внимания.
Глаза детей загораются, когда они выкапывают каждую картофелину. Какой это размер? О, большой! Какой оно формы? Посмотрите на этот! Больше?
Кирстен обнаруживает, что урожай также приносит уроки жизни ее детям. «Они видят, как усердно все работают на полях и как тяжело двигать землю. Картофель нужно собирать сразу, с 6:30 утра. до 20:00, 7 дней в неделю, пока не закончите. Все устали, но счастливы. Устраивается большая вечеринка по случаю сбора урожая, чтобы поблагодарить всех рабочих и всех, кто принял участие. Затем дети идут домой, чтобы съесть то, что они только что выкопали. Они участвуют в круговороте жизни».
Их мать, Кирстен, говорит, что они никогда не перестанут копать, чтобы найти свои сокровища.
Как будто они каждый раз открывают новый подарок.
Флоренция действительно копает картошку!
Пусть это и не Рождество в полном смысле этого слова, но это дар земли.
Так что, может быть, не так уж и удивительно, что любимыми праздниками ребенка могут быть Рождество и сбор урожая.
Сопутствующее содержимое :
- Руководство по выращиванию картофеля
- Выращивание картофеля в мусорном баке (видео)
- Картофельное пюре с жареным чесноком
- Милое видео о том, как папа убирает картошку со своими малышами.
Как сделать картофелекопалку для мотоблока своими руками, чертежи
Содержание:
- Виды картофелекопалок для мотоблоков
- Копатель вентиляторный, стрельчатый или дельфин
- Картофелекопалка вибрационная или просеивающая тип 90 90 4
- Тип конвейера
- Как сделать ревущий картофелекопалку своими руками
- Видео
Картофелекопалка для мотоблока — это специальное навесное оборудование для механизации последнего цикла выращивания картофеля — копания. Это значительно облегчает работу землевладельцу. Урожай выкапывается за несколько минут, в зависимости от размера участка остается только собрать картошку в мешки.
Устройства бывают разных типов, предназначены для небольших приусадебных хозяйств с разным почвенным состоянием.
Важно! Для уборки картофеля этим механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалки. Важна и мощность мотоблока.
Типы картофелекопалок для мотоблоков

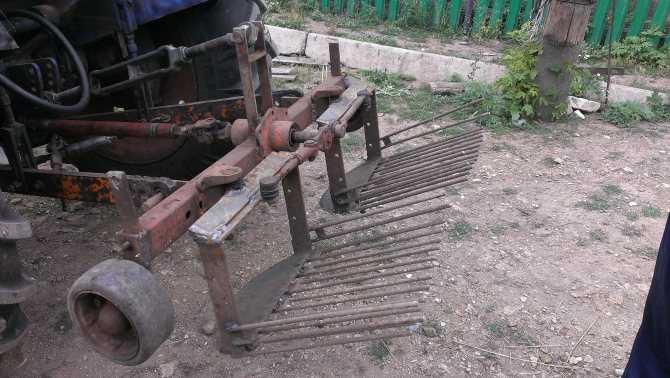

Копатель вентиляторный, стрельчатый или дельфин
Подходит для мотоблоков любых марок, в том числе малой мощности. Конструкция имеет простейшее устройство, представляющее собой плуг с веерообразными приваренными стержнями, выполняющими функцию просеивания. Принцип действия: мотоблок тянет копалку, плуг входит в землю и закапывает плети картофеля, вытаскивая картофель на поверхность, попадая на веерную решетку, земля просеивается, а картофель остается на земле. поверхность поля. Данная форма копалки подходит для различных почв и любого мусора в поле от ботвы или сорняков.
Картофелекопатель
Веерный копатель также имеет недостатки, так во время копания часть урожая повреждается путем разрезания картофеля на части плугом.
Особенно это касается тех, кто сажает картофель на продажу. Управление мотоблоком с таким навесным оборудованием требует значительных физических усилий, а для обработки больших площадей – повышенного расхода топлива. Но учитывая невысокую стоимость и максимально простую и понятную конструкцию, ее несложно купить или сделать ручную картофелекопалку своими руками. Для этого не нужны ни схемы, ни механические и токарные навыки. Но нужен опыт работы со сварочным аппаратом и металлом. Лопатой или плугом можно сделать слет; осталось только приварить стержни. Эта конструкция хороша еще и тем, что в ней нет движущихся частей, а поломку, если это произойдет, легко исправить.
Картофелекопалка вибрационная или просеивающая
Картофелекопалка вибрационная
Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Он имеет более широкое покрытие борозды, чем плуг. Проникает на глубину до 20 см. Высокая производительность копания за счет вибрации хорошо очищает картофель от почвы и выбрасывает его на поверхность поля.
Картофель убирают полностью, если только он не зарыт нетипично глубоко в очень рыхлую почву и не засыпан землей. Культиватор едет без усилий, картошку выкапывает очень быстро. Одним из условий хорошей работы является чистое поле от ботвы и сорняков. Перед началом работы нужно срезать ботву картофеля.
Конвейерного типа
Такая картофелекопалка может напоминать картофелеуборочный комбайн для личного подсобного хозяйства. Также называется ленточным или конвейерным. По принципу работы он аналогичен вибрационной картофелекопалке для мотоблока, но усовершенствован ленточным транспортером, на который подается картофель после его выкапывания устройством. Конвейерная лента изготавливается из металлических стержней или сетки, также бывают резиновые ленты. Чем она длиннее, тем лучше чистится картошка. В движение она приводится от вала, передающего крутящий момент через редуктор. Конвейерный тип копалки отличается особенностью хорошо очищать и отделять картофель от земли и взбивать, при этом картофель не повреждается.
Для использования этой модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Конвейерную картофелекопалку своими руками можно собрать при наличии знаний и навыков работы с такими механизмами. Также может модифицироваться и улучшаться в частном хозяйстве и облегчает садово-огородные работы.
С помощью таких приспособлений можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.
Цены на вибрационные навесные копалки довольно высокие, поэтому можно подумать о сооружении подобного устройства своими руками.
Как сделать самому ревущий картофелекопатель
Картофелекопалка для мотоблока МТЗ
Когда в хозяйстве есть минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производство Москва, то навесное оборудование типа картофелекопалки можно сделать самостоятельно. Выполнение агрегатов зависит от навыков обращения с инструментами, сварки, их наличия и понимания работы механизмов.
Полезно отметить! Картофелекопалку вибрационную нельзя назвать простым приспособлением для самостоятельной сборки.
Инструменты которые потребуются:
- Болгарка;
- дрель;
- сварочный аппарат;
- уровень,
- рулетка.
Используемые материалы и элементы:
- металлический профиль;
- листовой металл;
- уголки металлические;
- металлические стержни;
- тяга;
- рулевые наконечники;
- стойка стабилизатора;
- шкивы картофелекопалки и мотоблока разных типоразмеров;
- приводной ремень; болты
- ;
- колеса; валы
- ;
- материалы для петель.
Чертеж копателя
Для начала работы необходимо составить чертеж с учетом необходимых размеров копателя.
Порядок сборки конструкции самодельной картофелекопалки:
- Делают сварную раму: профильная труба 40*40 мм или 50*50 мм, а возможно и любая, что есть, но не тонкая, нарезанная на желаемого размера: два коротких, два длинных. Элементы соединяются сваркой, создавая прямоугольный каркас. Края отшлифованы;
- К задней части рамы приварены стойки с колесами, которые будут удерживать конструкцию сзади. В держателе просверливается отверстие для крепления колесных стоек болтами. Изготавливаются стойки, к ним крепятся опорные колеса, сверлятся отверстия для подгонки под нужную глубину котлована. Колеса могут быть металлическими, резиновыми или грунтозацепными, что лучше повторяет тип почвы на участке;
- Для передней части сооружается сцепка, соединяющая картофелекопалку с мотоблоком; его можно сделать с регулировкой сцепки, по образцу для необходимой модели, а можно купить уже готовую;
- Держатели для петель приварены внутри рамы, в виде треугольника, на который будет подвешиваться экран;
- К раме приваривается кронштейн для установки редуктора и механизма для создания вибрации в устройстве;
- Нож лемеха изготовлен из металлического листа, углы срезаны и загнуты.
На лемех дается высокая нагрузка, поэтому его рекомендуется изготавливать из прочных материалов, для жесткости фальцы провариваются изнутри, сверху накладывается дополнительная пластина. Основная функция сошника – срезать землю, чтобы затачивалась та его часть, которая будет направлена в почву. Лемех крепится к передней части устройства резинометаллическими шарнирами; - К лемеху картофелекопалки, к противоположной части от той, которая будет погружаться в землю, приваривают стержни из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию экрана или просеиватель;
- Подвижные части соединены: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редуктор установлен на подшипниках. Крутящий момент от вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию встряхивателя;
- Для снижения вибрации установлена пара эксцентриков, в этом случае копатель работает более плавно и мягко. Кроме того, дополнительный эксцентрик, снимающий вибрацию с мотоблока, дает более комфортное управление;
- Устройство окрашено краской для защиты металла.
На лемех дается высокая нагрузка, поэтому его рекомендуется изготавливать из прочных материалов, для жесткости фальцы провариваются изнутри, сверху накладывается дополнительная пластина. Основная функция сошника – срезать землю, чтобы затачивалась та его часть, которая будет направлена в почву. Лемех крепится к передней части устройства резинометаллическими шарнирами;
