Изготовление бура своими руками: необходимые материалы, сборка своими руками

классификация, разновидности и инструкция по сборке

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

• монтирование столбов под фундамент при строительстве дома;
• лунки для посадки деревьев и кустов в больших количествах;
• помощь для взрыхления почвы на больших глубинах около растущих насаждений;
• рытьё прямых или наклонных тоннелей;
• скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

• электрический;
• бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

• ручной — компактный, но маломощный аппарат;
• колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

• возможность работы со льдом, твёрдой и сухой землёй;
• высокая скорость работы;
• не требуется физическая сила;
• возможность смены насадок.

К недостаткам механических двигателей относят:

• большие габариты и вес;
• наличие источника питания или топлива;
• денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины.

Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

• арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
• изношенные диски от циркулярной пилы толщиной около 2−3 мм;
• сверло диаметром 15 мм;
• болгарка и отрезные круги;
• молоток;
• сварочный аппарат;
• наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

1. В циркулярных дисках вырезается отверстие равное диаметру штока.
2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

Как сделать садовый бур своими руками

В частном хозяйстве такой инструмент пригодится всегда. Применяется он для копки ям под столбы, в строительстве легких сооружений, создании свайного фундамента.

Большой выбор коловоротов в магазине позволяет экономить время и приобретать уже готовый товар. Но бывалые дачники утверждают, что сделать бур самостоятельно лучше, чем взять заводской вариант. Самодельный будет надежнее и прослужит дольше. Кроме того, всегда можно модифицировать или видоизменить свое изобретение.

Детали ямобура и особенности его работы

Сферы применения садового бура:

• посадка деревьев, кустарников;
• установка столбиков под забор;
• монтаж уличных фонарей;
• обустройство дренажной системы;
• создание колодца;
• бурение скважины под воду;
• сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

• конструкции изделия;
• того, какой режущий элемент используется;
• диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

Из-за сложностей ручного управления используется в сочетании с механизированным приводом.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Основной плюс самодельной конструкции – возможность постоянной модификации под разные типы грунтов, условия и задачи бурения.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Недостаток – нуждаются в частых перерывах, чтобы привод не перегревался. Требуют бережного ухода. В отличие от ручного инструмента электрические, топливные чаще ломаются.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.

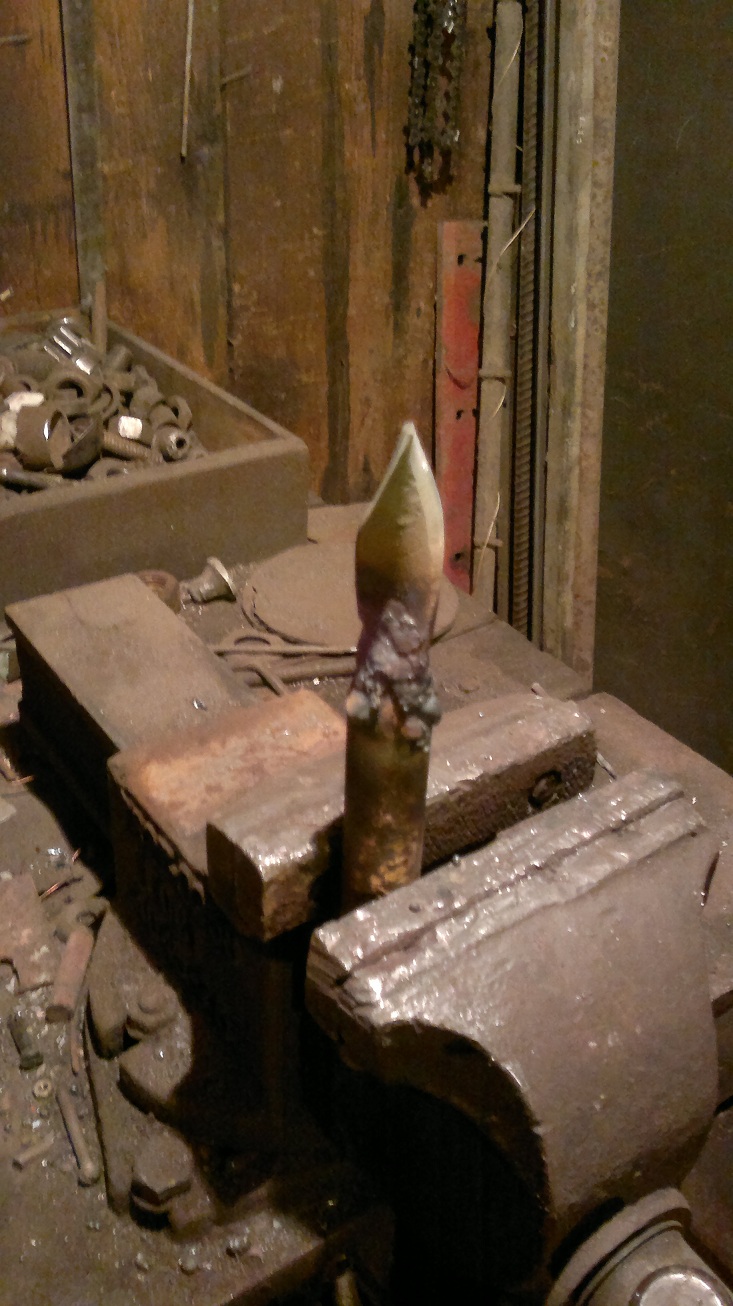

4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Бур из пильного диска производительней других и подходит для всех типов почв.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Бур для скважины своими руками: как сделать, чертежи, инструкция

Бурение скважины — оптимальный способ обеспечения водой загородного участка при отсутствии магистрали центрального водоснабжения в силу невысокой стоимости проведения работ по сравнению с колодезным водообеспечением и технологической доступностью. Данные факторы позволяют самостоятельно проводить бурение хозяевам индивидуальных участков после того, как они сделают простой и недорогой бур для скважины своими руками.

Существуют различные конструкции буровых приспособлений для индивидуального бурения, их выбор зависит от состава грунта на участке, глубины залегания водяного пласта, насосного оборудования, используемого для водозабора в дальнейшем.

Типы скважин

Изучение технологии индивидуального бурения и методы изготовления буров своими руками в случае самостоятельного проведения буровых работ без привлечения сторонних специалистов или коммерческих организаций, помогут сэкономить домовладельцам не только финансовые средства, но и заработать при желании деньги, оказывая подобного рода услуги местным жителям.

Четыре технологии скважинного бурения

Для забора воды на участках используется несколько типов скважин, при самостоятельном бурении максимальный порог углубления не превышает 35 м, поэтому своими руками бурят неглубокие абиссинские и скважины на песке. При этом буровое приспособление выполняет две задачи: образует в земле шахту, в которую затем опускается обсадная колонна, и извлекает размягченный после проходки грунт наружу. Практически во всех методах дополнительно применяют воду, облегчающую прохождение и извлечение скопившейся в шахте породы наверх.

Ручное бурение с электромеханическими приспособлениями

Для самостоятельного бурения используют различные технологии и несколько разновидностей буров, основные из которых:

Шнековые (спиральные). Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями, профессионально занимающимися буровыми технологиями. При проходке бур опускается на значительную глубину за счет удлинения его штангами, излишки грунта извлекаются наружу гидравлическим методом с помощью воды.

Изготовленный заводским способом шнековый ручной бур для скважины под воду можно купить в торговой сети, для реализации винтового способа в бытовых условиях своими руками изготавливают бур с помощью сварки. При сухом способе им проходят расстояние до 10 м, шнековым гидробурением с использованием воды добиваются наивысших показателей глубин около 35 м.

Для облегчения проводимых работ вращение шнека часто проводят с помощью строительного электротехнического инструмента — перфоратора, миксера, бензиновой пилы, бензореза, мощной болгарки со специальными насадками. Многие умельцы своими руками собирают простые установки с применением электродвигателей, повышающие производительность и облегчающие бурение.

Шнековое бурение

Игольчатые. Игольчатый метод основан на ударной технологии, при которой металлическая труба с острым наконечником вбивается в землю. В процессе прохождения к забивной трубе подсоединяются следующие трубные отрезки, в результате чего удается достичь заглублений около 15 м. Для забивания используют груз с большой массой, который периодически поднимают и бросают на каркас, жестко закрепленный на трубной оболочке. Работа требует приложения интенсивных физических усилий, для облегчения забивки используют электротехнический инструмент — строительные перфораторы, отбойные молотки, опускание и подъем груза проводят с помощью ручной или электрической лебедки.

При игольчатом способе грунт на поверхность не извлекается, а уплотняется в скважинном канале, что ограничивает глубину погружения в случае плотной подземной породы с высоким содержанием глины. Помимо невысокой глубины, к недостаткам игольчатой технологии следует отнести малый диаметр проходного канала из-за небольших габаритных размеров иглы, которую при большем радиусе забивать в землю вручную становится довольно сложно.

Ударное игловое бурение в доме

Ложковые. Технология рассчитана на бурение в сухом песчаном грунте невысокой плотности, ее принцип действия заключается в собирании размягченной породы в камеру наподобие стакана и дальнейшем извлечении ее на поверхность вместе с буром. Так как цилиндрическая емкость в виде трубного отрезка, баллона, имеет вместительную камеру для сбора почвы, таким способом обычно проходят широкие каналы, в которые можно устанавливать стандартные обсадные колонны.

Методика проходки с помощью стакана довольно трудоемка и отнимает немало времени в связи с тем, что его периодически извлекают наружу для освобождения от собранной земли. Если глубина залегания водяного пласта высока, всю систему с собранным трубопроводом приходится при каждом излечении наверх демонтировать, что существенно увеличивают сроки проведения работ. Также периодическое извлечение тяжелого грунта и соединенных между собой металлических штанг с большой глубины вручную физически тяжело, поэтому данная методика при максимальных трудозатратах рассчитана на прохождение расстояний до 10 м, а оптимальная глубина проходного канала не более 6 м.

Ложковая выемка

Желонки. Принцип действия желонки, используемой для очистки скважин, основан на опускании в скважинный канал цилиндрической емкости, на конце которой установлена система обратного клапана. В шахту заливается вода, в результате чего грунт превращается в жидкую грязь, она попадает внутрь желонки через обратный клапан, который открывается при погружении. При подъеме клапан в результате давления на его поверхность грязевой массы закрывается, перекрывая выход собранной породе, жидкий грунт после извлечения выливается, и процесс повторяют заново.

С использованием желонки разработана промышленная технология канатно-ударного бурения, при которой в скважинный канал с большой высоты бросается массивная конструкция с обратным клапаном, после сбора жидкой породы она извлекается. При бытовом бурении с использованием данной технологии добиваются значительных глубин проходки до 30 м, правда, для прохождения таких расстояний требуется значительное время.

При бурении скважин нередко сочетают различные методы, к примеру, желонку практично использовать на больших глубинах, поэтому начальный участок проходят шнековым буром, а затем трубу с клапаном бросают в шахту с большей высоты, что увеличивает эффективность ее использования.

Бурение желонкой

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

• Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
• Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Самодельные ложковые буры

Изготовление скважинных буров

После определения способа бурения приступают к самостоятельному изготовлению бурового приспособления, для этого понадобятся:

• Бытовой сварочный аппарат с электродами по стали.
• Углошлифовальная машинка для резки металла.
• Обрезки стальных пластин, труб, использованных дисков по камню, бетону, дереву для изготовления бура.
• Трубы длиной 1500 — 2000 мм для опускания бура на глубину, резьбонарезной крупп с плашками, купленные или подготовленные для нарезки резьбы переходные муфты.
• Прочные стальные тросы, треноги, самодельные лебедки для опускания и поднимания грузов, желонок, ложковых приспособлений в скважинную шахту.
• Электроинструмент для ускорения буровых работ — перфоратор, дрель, отбойный молоток.

Разновидности самодельных шнеков

Шнековый или спиральный бур

Заводской шнековый бур представляет собой отрезок металлического стержня или трубы, вокруг которой по спирали приварена стальная лента, а на торце находится заостренный наконечник. Спиралевидная лента обрывается недалеко от острия и имеет разное количество витков, при работе грунт попадает в пространство между витками и при извлечении шнекового бура выбрасывается на поверхность участка.

Изготовить подобное приспособление в домашних условиях довольно сложно из-за больших трудностей при изгибании стальной полосы толщиной около 2 мм в спираль с малым радиусом, поэтому используют упрощенную конструкцию шнекового бура, состоящую из малого количества витков. Наиболее оптимальный вариант — своими руками изготовить винтовой самодельный бур для скважины из отработавших срок службы металлических дисков для болгарки. Для этого поступают следующим образом:

• Берут отрезок металлической трубы стандартным наружным диаметром 21,3 мм, прикрепляют к его торцу предварительно подготовленный наконечник, им может быть заостренная стальная пластина, вырезанная в форме треугольника, острие копья, ленточной спирали. Наконечник фиксируют сваркой, если предполагается использование многофункциональной конструкции со сменой острия, вставляют его в разрез трубы или стального штыря, затем прикручивают болтами через сквозные отверстия.

Шнековый бур – этапы изготовления

• Стандартный диск для болгарки имеет посадочный диаметр 22,2 мм, при использовании в качестве рабочей поверхности бура его разрезают в радиальном направлении от кромки к центру и отводят края в разные стороны на угол 30 градусов таким образом, чтобы получился фрагмент спирали. При этом внутренний диаметр диска при изгибе слегка уменьшается и обеспечивает сопряжение с наружным диаметром трубы в 21,3 с небольшим зазором, достаточным для размещения в нем металла от электрода с диаметром внутреннего стержня около 5 мм. В качестве спирального фрагмента (диска) используют отработавшие свой срок службы стальные круги для резки по камню, бетону, дереву с зубчатой кромкой стандартным наружным диаметром 115 мм, иногда дополнительно приваривают 1 или 2 диска, обеспечивающих большую выемку грунта.
• На конце трубы шнекового бура нарезают резьбу или приваривают к ней резьбовую муфту для соединения с последующими трубами, из-за малого диаметра в ней не сверлят сквозное отверстие для ручки в продольном направлении, а проводят эту операцию с отрезками труб, которые будут удлинять конструкцию.

На заметку: Самодельный спиральный бур небольшого диаметра используют при наиболее быстрой механической проходке скважинного канала в гидравлическом бурении, при этом вода к наконечнику бура подается через систему удлиняющих стальных труб, которые соединяются между собой резьбой с использованием муфт.

Игла

Бур-игла предназначен для формирования узких и неглубоких скважинных каналов, часто его оставляют в скважине, что и определяет технологию его самостоятельного изготовления. Игольчатый скважинный бур и проходку делают следующим способом:

• Берут толстостенную стальную трубу длиной 1500 — 2000 мм, с одного торца приваривают заостренный металлический наконечник четырехгранной, конусной формы (можно использовать пику от перфоратора) и сверлят ряд отверстий в стенках для доступа воды на длину около 1500 — 2000 мм от наконечника. С другой стороны внутрь трубы вставляют трубный отрезок меньшего диаметра (внутренняя соединительная муфта) для стыкования со следующей трубой и прихватывают его сваркой.
• На поверхности первой трубы фиксируют жесткий зажим, на который затем периодически опускают груз, перемещаемый вдоль трубной поверхности — в результате происходит забивание иглы в грунт. После опускания места стыка недалеко от поверхности земли, соединяемые трубы сваривают снаружи, зажим сдвигают зажим выше вместе с грузом на следующую трубу. Иногда используют приваренную снаружи к обсадной трубе металлическую пластину, по которой производят удары грузом, после опускания на нужное расстояние ударную трубу снимают, меняют ее на обсадную, и процесс повторяют дальше.
• По окончании работ трубопровод обрезают на нужном расстоянии от земли, нарезают на торце резьбу и подключают через переходные муфты электронасос, при этом стальной трубопровод одновременно является обсадной колонной и подающим воду напорным рукавом.

Читайте также: Ручной насос для скважины – особенности.

Вариант изготовления бура-иглы

Желонка для ударно-канатного бурения

Желонка помимо чистки скважин используется для бытового бурения, в этом случае ее корпус привязывают в верхней части к прочному металлическому тросу и бросают в скважинный канал, сразу после погружения ее с помощью лебедки извлекают на поверхность. Стандартная желонка представляет собой отрезок металлической трубы, на торце которой имеется обратный клапан двух конструкций: в виде металлических заслонок или шара, выполняемого из различных материалов.

Разновидности желонок

Для повышения эффективности ударно-канатного бурения стараются увеличить массу сбрасываемой в скважинный канал желонки, а также увеличить ее надежность, упростив конструкционный узел, поэтому оптимальной схемой является использование в качестве обратного клапана тяжелого металлического шара. Изготовление желонки по данной технологии состоит из следующих этапов:

• Выбирают отрезок стальной трубы с толстыми стенками и наружным диаметром, соответствующим внешнему диаметру обсадной колонны, стандартная длина трубного отрезка около 800 мм.
• Приобретают металлический шар окружностью приблизительно на 20 мм меньше внутреннего диаметра желонки. Приваривают изнутри желонки стальное кольцо на расстоянии около 20 — 30 мм от торца с таким расчетом, чтобы через его внутреннее отверстие не проскакивал металлический шар. По краям торцов трубы болгаркой нарезают зубцы для повышения ударной нагрузки на грунт, в верхней части в стенках просверливают отверстия или приваривают ушки для подвешивания троса.
• При проведении буровых работ начальный участок на небольшом расстоянии от поверхности земли проходят шнековым буром, затем начинают бросать желонку, периодически доливая в скважинный канал воду для создания грязевой массы, с которой эффективно работает подобная конструкция.

Желонка для ударно-канатного бурения

Ложковый

Данный способ бурения предназначен для извлечения сухого сыпучего грунта из скважинного канала, метод довольно редко используется в бытовом бурении из-за низкой универсальности — данным типом бура сложно бурить глинистые и галечные породы. Чтобы сделать простой самодельный бур для скважины ложкового типа своими руками, поступают следующим образом:

• К торцу отрезка трубы приваривают небольшой центрирующий бур винтового типа, которым может быть сверло большого диаметра или самостоятельно изготовленный шнек. Для удлинения конструкции с другой стороны трубы нарезают резьбу или сверлят поперечное сквозное отверстие для закрепления на штифты (штифтовой метод соединения предпочтительнее из-за необходимости частой разборки и сборки конструкции).
• Для наполнения грунтом используют цилиндрические емкости, имеющие небольшое отверстие в торце для сбора породы, лучше всего подойдет небольшой металлический баллон продолговатой формы. В его боковской части прорезают болгаркой продольное отверстие, через которое внутрь попадает песок со стенок скважинного канала, внизу кромку торца загибают внутрь, обеспечивая тем самым удержание почвы внутри баллона.

При отсутствии баллона, что случается практически всегда, можно использовать металлическую трубу с помещенным на торце спиралевидно-изогнутым диском, который при вращении направляет породу во внутренний резервуар.

• Емкость для сбора грунта приваривают к центральной металлической трубе с подготовленной системой крепления к удлиняющим штангам, после чего конструкционный узел готов к работе.

Бур ложкового типа из трубы

Не все методы бурения скважины своими руками одинаково эффективны при проведении работ, более для этих целей подходит шнековая проходка с подачей в канал воды через удлиняющий трубопровод (гидробурение), обеспечивающая наивысшую скорость прохождения грунта. Вторым по эффективности является ударный метод, который реализуется забиванием обсадной колонны из металлических труб с острым наконечником и фильтром на конце в грунт. Ударно-канатное бурение желонкой из-за трудоемкости и медленной скорости чаще используется при промышленном механизированном бурении с применением специальной техники, ложковый метод из-за трудоемкости извлечения грунта с больших глубин и сложности изготовления оптимальной конструкции, является наименее распространенным и редко используются при бытовом бурении.

как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

• Режущий элемент.
• Штангу.
• Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

• Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

• Стальной прут.
• Металлическая труба. Диаметр выбирается индивидуально.
• Муфта, чтобы соединить штангу.
• Дисковая пила для изготовления резцов.
• Стальная толстую полоса, чтобы сформировать винт.
• Тросик.
• Металлический лист и прочее.

Инструментарий:

• Болгарка.
• Сварочный аппарат.
• Тиски.
• Молоток.
• Перфоратор.
• Дрель.
• Защитная маска.
• Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Полезное видео

Ручной гидробур:

Шнек:

чертежи самодельного ручного бура для бурения отверстий для столбов. Как сделать бур из трубы и дисковой пилы?

Строительство домов и прочих сооружений нередко предполагает выполнение в земле отверстий, в которые будут устанавливаться столбы и другие элементы. Чтобы сделать такие отверстия, необязательно прибегать к помощи ультрасовременной бурильной техники. Вполне результативным может оказаться и обычный ручной бур. О способах его изготовления и поговорим в данной статье.

Необходимые инструменты и материалы

Изготовление ручного землебура для установки столбов не потребует значительных усилий. Для создания предмета понадобится следующее:

• гайки и болты размером М20;
• два стальных диска диаметром 100-150 мм;
• сверло из быстрорежущей стали под диаметр отверстий в 2 см;
• стальная труба диаметром в 4 см и с толщиной стенки до 3 мм (отрезки 50 и 40 см).

Труба должна выдерживать значительную нагрузку при бурении даже глинистого грунта, отличающегося большей плотностью, чем чернозём или супесь, залегающая между слоями глины. В качестве дисков подойдут готовые модели для циркулярной пилы. Самодельные диски изготавливаются из листовой стали толщиной не менее 3 мм (как и стенки трубы).

Инструментарий представлен следующими приспособлениями:

• молоток;
• болгарка с набором отрезных дисков по металлу;
• сварочный аппарат и электроды с диаметром металлического штыря в 3,2 или 3,5 мм;
• дрель (или перфоратор в режиме дрели с переходником под свёрла по металлу) и набор свёрл из быстрорежущей стали;
• инструмент для заточки лезвий и ножей.

В качестве мягкой ручки для будущего бура сгодятся грипсы руля велосипеда.

Изготовление деталей

Сначала определитесь с тем, какой бур нужен для работы. Простой садовый бур состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют один полный виток, без которого пробурить грунт было бы проблематично. Основная задача такого инструмента – рытьё лунок под кустовую рассаду и даже саженцы. Садовым буром возможно пробурить и ямы под бетонируемую опору (круглая и профтруба, толстая арматура и прочее). Шнековый аппарат представляет собой несколько непрерывных витков, накрученных из полосы листовой стали. Он более сложен в изготовлении, ведь добиться идеально ровного шнека (винта) без токарного или фрезеровального станка невозможно.

При выполнении работ используйте готовый чертёж или же создайте свой. По нему и изготавливается будущий инструмент. Далее необходимо следовать нижеописанной инструкции.

1. На листе стали с помощью циркуля начертите окружность, выделите центр. Отрезаемая от листа круглая часть – это будущее лезвие. Вырежьте её, используя болгарку.
2. Начертите, ориентируясь по центру только что отрезанного круга, внутренний разрез, за который пропиленный диск надевается на вороток. Внешний диаметр трубы воротка должен соответствовать внутреннему диаметру прорезаемого отверстия. Вырежьте это отверстие в диске.
3. Разрежьте полученный диск на две части.
4. Прорежьте на конце трубы-воротка четыре продольные линии (в среднем по 3,5 см каждая). Используя молоток, согните получившиеся части так, чтобы их концы сходились в одной точке. Получится острие, которое и задаст направление бурению всякий раз, как бур пойдёт в дело.

Проварите образованные швы. Добейтесь устойчивости воротка к заполнению грунтом.

Для соединения воротка с диском сделайте следующее:

1. приложите вороток к диску и добейтесь, чтобы угол относительно плоскости бурения не превышал 20 градусов;
2. выдержите расстояние в 5 см между частями диска, нанесите на вороток отметки, задающие вид будущей конструкции;
3. при помощи сварки приварите части дисков к воротку.

Для удлинения воротка потребуются действия, описанные ниже.

1. Приварите к осевой трубе второй патрубок, за который производится вращение бура вручную. Конструкция будет иметь Т-образную форму. Для прочности конструкции (чтобы ручка не гнулась), приварите усиливающие треугольные проставки, в качестве которых используются отрезки арматуры.
2. Просуньте Т-образную конструкцию в вороток и закрепите её при помощи отрезка шпильки. Мест закрепления может быть несколько.

По завершении сборки воротка заточите лезвия, используя болгарку или точильный станок. Режущее грунт острие должно быть направлено вниз.

Предрыхлители

Предрыхлители помогают рабочему самому выставить и поддержать вертикальное положение бура. Для них понадобится отрезок листовой стали со средними размерами в 250х35х4 мм. Предварительный разрыхлитель грунта будет иметь длину в среднем 12,5 см.

Поэтапная инструкция изготовления:

1. расположите заготовку с одной из сторон под углом в 10 градусов;
2. вторую сторону прикрепите к основной оси бура;
3. убедитесь, что направление ленты совпадает с направлением вращения бура;
4. конец ленты обрежьте под углом в 30 градусов и заточите, придав ему овальные очертания;
5. установив предрыхлитель, приварите к стержню бура разрезающие лопасти, вырезанные из половинок бура от циркулярной пилы.

Сформированная таким образом спираль должна идти под определённым углом – подобно винтовой канавке на большом болте. Стороны частей получившейся спирали отгибают в противоположных направлениях. Одна из режущих кромок играет роль грунтозаборного устройства, вторая – выталкивателя.

Нарезание резьбы

Когда бур предстоит использовать в качестве инструмента для рытья скважин на приусадебных участках, трубу лучше сделать многосекционной. Грунтовые воды часто текут на глубине до 30 м, поэтому секции изготавливаются под конкретную глубину, причем каждая из них не должна быть длиннее метра. Более длинные секции будет сложно установить в одиночку. В качестве стыка применяется муфта с резьбой. Каждая секция обладает резьбой и укомплектована шплинт-фиксатором, благодаря чему внезапное отвинчивание трубы во время движения исключено.

Ручка

Без ручки вращение бура стало бы невозможным. Рукоятка изготавливается из труб или сплошной арматуры, выдерживающей значительную нагрузку при бурении камнесодержащего грунта. Чаще всего ручки делают из прокатного чермета. Такая рукоятка лишена пружинящего эффекта, передаёт крутящую силу рабочей части бура. Противоположный рабочей части бура конец соединён с ручкой устройства методом сварки.

Чем длиннее ручка, тем удобнее работать с буром, но это не значит, что рукоятка должна быть длиннее 50 см. Дело в том, что слишком широкая и длинная рукоятка заставит рабочего держаться от бура максимально далеко, что не сделает работу достаточно эффективной. Диаметр трубы для неё – не менее полдюйма, толщина стенок – 3 мм.

Дополнительные звенья

По завершении основной сборки режущие кромки затачиваются под углом в 60 градусов, а дополнительные насечки занимают не более 3 мм. К острию приваривают небольшое сверло, которое задаёт направление бурению. Если бур изготовлен без рукоятки и предназначен для мотоблока или электропривода (механизированное сверление), насадка подвергается ускоренному износу.

Можно обойтись и без сверла, заменив его удлинённым наконечником, вырезанным и сваренным по инструкции выше. Но такое острие хуже входит в глинистый грунт или уплотнённый, утяжелённый чернозём, а также способствует уходу оси бура в сторону от вертикального положения.

Простейшей заменой классическому сверлу станет пиковое: это симметрично гнутая пластина с острием, раздвигающая грунт не хуже, чем идеально круглый в поперечном разрезе канавочный штык.

Между сверлящим острием, задающим правильное направление бурению, и основными пластинами устанавливают дополнительные – в два и более раз меньшего размера. Таким буром резать грунт легче. Вначале на небольшом расстоянии проделывается более узкий по диаметру канал. Рассверлить его под конечный диаметр заметно проще и быстрее, чем пробивать последний с нуля. Эта особенность хороша, когда нет механизированной установки, а бурить приходится плотные слои глины и суглинка, добираясь до водоносных слоёв будущей скважины.

Финишная сборка

Глубинный бур перед сверлением скважин собирают постепенно, погружаясь глубже в нижележащие слои грунта. Перед дальнейшим бурением мастер проверит, надёжно ли закреплена очередная секция: при случайном отвинчивании достать её (и другие секции, включая бурильную) без специальных приспособлений из уже пробуренной шахты окажется крайне трудно. Разборку бура выполняют в обратном порядке, соблюдая осторожность, чтобы не уронить неразобранную часть на дно канала.

Каждая из удлинительных секций (труб) приваривается к своей муфте с одной из сторон последней: это облегчит и упростит сборку, снизит вероятность отвинчивания при глубинном бурении. Перед первым использованием бур отшлифовывают: образовавшиеся неровности, например, после сварки, удаляют в целях снижения травматизма.

Нанесение защитного покрытия

После зачистки и шлифовки готовое изделие покрывают краской. Если трубы и пластины, из которых изготовлено изделие, не новые, лучший результат даст грунт-эмаль по ржавчине. Появление ржавчины на ручке-перекладине исключено, когда работы выполняются ежедневно, так как рукоять часто и подолгу находится в руках у рабочего. Покрытие заметно продлит срок службы изделия, но оно не всегда необходимо. При частом трении о грунт защитное покрытие с режущих пластин стирается, и наносить его не имеет смысла. Оно нужно лишь в тех ситуациях, когда бур используется редко, хранится в условиях повышенной влажности и резких перепадов температуры.

Полезные рекомендации

Рассмотрим несколько полезных советов тем, кто планирует заняться бурением на своем участке.

• Бурение земли в одиночку и без мотоблока (электропривода) – работа не из лёгких. Используйте бур с дополнительными секциями, ведь постоянно согнутая спина не прибавит рабочему здоровья.
• Если при бурении мастер наткнулся, например, на скальную породу, следует отказаться от самодельных и ручных буров и воспользоваться услугами заказной (передвижной) бурильной установки, оснащённой высокомощным мотоблоком и использующей методы колебательного бурения скальных и горных пород.
• В качестве готового сверла рекомендуется использовать бур по бетону с диаметром в 12-20 мм. Он приваривается к наконечнику. Не используйте слишком длинный бур: это заметно утяжелит конструкцию.
• Соблюдайте вертикальность при бурении. Значительный скос и уход в сторону, например, лунки столба для забора или любой другой столбовой конструкции может не позволить забетонировать этот же столб. Либо тот из-за смещённого центра масс со временем скосится в сторону.
• Режущий грунт виток, собранный из двух половинок, более лёгок при проведении земляных работ, чем сплошной, изготовленный из цельной полосы листовой стали или круга.
• Не забуривайтесь слишком далеко вглубь: даже при наличии подъёмника вытащить чересчур большой и тяжёлый пласт земли проблематично. Листовая сталь под значительным весом вынимаемого грунта может прогнуться. В этом случае бур необходимо выровнять: он должен быть всегда симметричным.

Как сделать бур для столбов своими руками, смотрите в видео ниже.

Земляной бур своими руками — особенности, виды и отзывы

Довольно часто при обустройстве территории за городом или при строительстве дома возникает необходимость в бурении отверстий в почве. Они могут потребоваться при установке ограды, когда нужно монтировать столбы. Такие отверстия нужны и при возведении беседки, хозяйственных сооружений, а также арок.

Почему стоит заняться самостоятельным изготовлением

Шурфы могут потребоваться и при устройстве свайного фундамента. Эти ямы обычно проделываются ручным или моторизованным буром. Такое оборудование имеется в магазине, но многие сегодня предпочитают самоделки. Такие устройства получаются более надежными и производительными, чем заводские. Кроме того, земляной бур своими руками можно сделать из подручных материалов, то есть не нужно тратиться на его покупку.

Основные виды и особенности буров

На сегодняшний момент известно три конструкции буров. Они могут быть:

• Садовыми.
• Шнековыми.
• Для свай ТИСЭ.

Первая разновидность имеет две полукруглые лопасти, которые укрепляются одна к другой под углом. Ручной бур такого типа обычно используется для проделывания лунок перед посадкой растений. С помощью такого инструмента можно получить шурфы, когда есть необходимость установить опоры для беседок или заборов.

Особенности шнековой конструкции

Если вы хотите сделать земляной бур своими руками, можно изготовить шнековую конструкцию. Она отличается более длинной режущей частью, а использовать инструмент можно для тех же целей. С его помощью вы с легкостью проделаете яму под опоры. Благодаря особенностям конструкции вынимать такой бур придется реже, поэтому работы вам удастся осуществить быстрее.

Также существует бур для свай ТИСЭ. Конструкция напоминает обычный садовый бур, но имеет откидывающуюся лопатку для расширений. Она располагается в нижней части.

Особенности садовой конструкции

Земляной бур своими руками будет просто выполнить, если взять за основу садовую конструкцию. В зависимости от типа грунта, на котором будет осуществляться бурение, конструкцию можно немного видоизменить по своему желанию. В этом и состоит прелесть самоделок, ведь их можно приспосабливать под конкретные цели. Дело здесь не только в размерах, но и в лопастях. Они могут быть съемными, установленными на болтах. Обычные буры обходятся недорого, но они способны работать только при идеальных условиях. С их помощью можно работать на легких грунтах, а на глинах они малоэффективны. На вашей территории может оказаться сложная почва, поэтому нужно предусмотреть усиленную конструкцию.

Отзывы о конструктивных особенностях садового бура

Если вы хотите изготовить земляной бур своими руками, то следует ознакомиться с мнением домашних мастеров о конструктивных особенностях подобных приспособлений. В основу вы можете взять садовую модель, которая эффективна и проста. Она состоит из режущей части, стержня, наконечника в виде сверла и ручки. Согласно мнению потребителей, режущая часть должна иметь два стальных полукруга. Диаметр лопасти можно подобрать с учетом желаемого диаметра ям.

При желании лопасти вы можете сделать съемными. Домашние мастера утверждают, что лучше использовать для этого болтовое соединение. Самодельный земляной бур своими руками можно выполнить, снабдив его стержнем. В качестве него обычно выступает профилированная или круглая труба. Можно использовать и лом, но работать с таким инструментом будет сложно из-за внушительной массы. Длина стержня должна быть равна глубине шурфа. К ней следует прибавить около 60 см. Если это значение будет меньше, последние сантиметры вы будете бурить, склонившись над землей, что очень неудобно.

Если при подобном расчете общая высота будет больше 1,50 м, следует сделать штангу сборной. Потребители подчеркивают, что в этом случае стержень нужно нарастить отрезками трубы такого же диаметра. Нужно будет лишь придумать систему сочленения. Прежде чем приступать к изготовлению земляного ручного бура своими руками, чертежи необходимо составить. Ознакомившись с ними, вы сможете понять, что конструкция предусматривает наличие ручки. Ее обычно приваривают к стержню, чтобы получилась конструкция, напоминающая букву «Т». Длина ручки может составить около 40 см. Оптимальное значение составляет 50 см.

Наконечник должен иметь вид сверла. Эта часть будет располагаться под лопастями. Домашние мастера подчеркивают, что он будет первым разрыхлять почву, отвечая за центрирование инструмента. Благодаря наконечнику вы сможете удерживать устройство вертикально. Предлагаемая конструкция является базовой, вы можете при желании дорабатывать ее.

Подготовка материалов

Если хотите изготовить своими руками земляной бур, чертежи необходимо подготовить в обязательном порядке. Однако не только это необходимо сделать. Одним из первых этапов является еще и подготовка материала. Стержень лучше сделать из трубы, диаметр которой должен составить 3/4 дюйма. Если речь идет о профилированной трубе, то ее размеры могут быть равны 20 x 20 мм.

Ножи, которые будут играть роль лопасти, можно изготовить из 4-миллиметровой листовой стали. Отлично подойдет и пильный диск для углошлифовальной машины. Главное — правильно подобрать диаметр. Проще, если вы сделаете лопасти из диска. Режущие кромки в этом случае уже готовы. Боковые грани нужно будет дополнительно заточить, чтобы почва резались легче.

Изготавливая ручной земляной бур своими руками, вы должны сделать пику, которая будет выполнять функцию сверла. Ее обычно изготавливают из разных материалов. Вы должны сделать заточенный стержень. Для этого понадобится отрезок прутка внушительного диаметра.

Еще одним вариантом является использование полосы стали, из которой можно сделать деталь, похожую на сверло. Вы можете применить комбинацию двух вариантов. Удобнее, если ручка будет иметь вид круглой трубы. Ее диаметр выбирайте такой, чтобы вам удобно было ручку держать.

Работа над ножами

Выполняя бур для земляных работ своими руками, вы должны будете поработать еще и над ножами, а также способом их фиксации. Важно решить на этом этапе, будут лопасти стационарными или съемными. В последнем случае на одном из концов стержня необходимо укрепить полочки из стали. Они должны располагаться под наклоном, чтобы плоскости ножей были разведены под углом 30°. Когда полочки будут приварены, в них следует сделать несколько отверстий под крепеж. Такие же отверстия делаются и в лопастях. Их устанавливают на болты внушительного размера.

Самодельный земляной бур должен иметь отверстия в дисках. Это позволит обеспечить плотное прилегание к стержню. Операцию нужно осуществлять, когда лопасти будут приварены.

Работа над лопастями

Если в основе лопасти будет листовая сталь, нужно вырезать шаблон из бумаги, а уже по нему изготавливать окружность из стали. В центральной части следует просверлить отверстие, куда будет вставляться и привариваться стержень. В зависимости от того, какой стержень был выбран, отверстие должно иметь вид квадрата или окружности. Его размеры несколько больше габаритов стержня.

Изготавливая ручной бур для земляных работ своими руками, вы должны решить, какие будут лопасти. Они могут состоять из двух половинок круга. Иногда их делают в виде разомкнутой окружности, края при этом смещаются. Развести их необходимо на 25°. Эффективность бурения при этом получится максимальной. Если работать вы хотите на плотной почве, лопасти под нагрузкой могут оказаться сведены. Чтобы это исключить, нужно добавить полосы стали в виде упоров, которые изготавливаются из уголка.

Использование перфоратора для изготовления бура

Самодельные буры имеют некоторые минусы, несмотря на то, что их изготавливают по собственным чертежам, учитывая собственный рост и вид грунта. Среди основных недостатков следует выделить то, что с помощью подобных приспособлений удается выкапывать не очень глубокие ямы, а работать с ними на твердых грунтах бывает довольно сложно. Все это, как правило, относится к ручным приспособлениям.

Если соединить рабочую часть с перфоратором, удастся повысить производительность труда. В основе такого бура будет лежать земляной шнек, перфоратор и переходник. Последний можно заменить редуктором. Важным фактором является количество оборотов перфоратора и мощность. Оптимальное значение последнего параметра для ручной модели составляет 2 кВт.

В зависимости от количества оборотов, бур можно соединить с патроном перфоратора через редуктор. Если мощность составляет 2 кВт, то редуктор не понадобится. Если вы хотите изготовить земляной бур из перфоратора своими руками, то понадобится инструмент, который выдает число оборотов рабочей насадки до 300 в минуту. Эта величина может уменьшаться. Она зависит от свойств почвы на участке. Для изготовления бура из перфоратора необходимо подготовить некоторые материалы и инструменты, среди них следует выделить:

• УШМ.
• Электрическую дрель.
• Металлическую арматуру.
• Кабель.
• Розетки.
• Сварочный аппарат.
• Материал для режущей части.

Если вы задались вопросом, как сделать земляной бур своими руками, то необходимо уделить особое внимание насадке. Для ее изготовления от прута или трубки с помощью болгарки необходимо отрезать кусок длиной 1 м. К нижнему концу следует присоединить ножи. От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке.

Земляной бур из дрели своими руками можно выполнить по той же технологии. Если от старого электроинструмента не использовать основание, из прута следует выточить посадочное место для патрона. Туда может быть вставлен переходник. Помимо ручной модели, вы сможете сделать стационарную бурильную установку. Чтобы обеспечить электропитание, следует приобрести или самостоятельно сделать удлинитель.

Работа над режущей частью

Режущую часть можно сделать съемной. А в остальном конструкция может иметь тот же вид, что и при изготовлении механического бура. Для этого обычно используются готовые шнеки, диски от циркулярной пилы или металлический лист. Наконечник бура для такого инструмента обычно изготавливается из сверла для металла, чтобы инструмент легче преодолевал грунтовую массу.

По сути, переделывание перфоратора или дрели заключается в изготовлении насадки, которая будет соответствовать размерам и функционалу. Сложности могут возникнуть лишь в том случае, если вы станете самостоятельно подготавливать посадочное место для патрона или переходника.

Спиральный и ложковый буры

Изготовить спиральный бур гораздо сложнее, но на пунктах приема металла вы можете отыскать подходящие для этого предметы. Отлично используют рыбацкий бур или шнек. Главное, чтобы диаметр был подходящим. Нужно будет отрезать от заготовки элемент нужной длины, а также заточить края и присоединить к штанге.

Спиральный бур отлично подходит для работ при бурении скважин для воды. Ложковый бур используется для бурения скважин с одновременной установкой обсадной трубы. Для этого обычно используется отрезок трубы на 70 см. По длине проделывается прорезь, а в нижней части приваривается старое сверло. Особенностью такого бура является то, что его крепление к штанге смещено относительно оси на 15 см. Это позволит получить при бурении скважину большего диаметра, чем сам бур.

Заключение

Перед тем как приступать к изготовлению бура, вы должны определиться с его назначением. Одни варианты можно использовать только для выкапывания ям под саженцы и столбы. Другие конструкции специализированы на бурении скважин под воду. Самодельный бур ни в чем не уступает заводскому, а по некоторым показателям его превосходит. Кроме того, он дешевле обходится. Поэтому есть смысл заняться его изготовлением.

Drill How Tos & Projects

• Приложение
• Смотреть вживую

• Войти
• • Профиль
  • Выйти
• Регистр

• Показывает
  • Главный
  • программа передач
  • Сделай сам
  • Показывает от А до Я
  • Хосты от А до Я

  Лучшие выставки

  • Barnwood Builders
  • Большой пляж Строит
  • Особняки со скидкой
  • Первые ласты
  • Холмс: новое поколение
  • Реабилитационный наркоман
  • Восстановлено
  • Утилизация
  • Возрождение каменного дома
  • Проект Vanilla Ice

  Хосты

  • Джейсон Кэмерон
  • Джефф Девлин
  • Джош Темпл
  • Мэтт Блашоу
  • Николь Кертис
  • Ванильный лед
  • Тамара День
  • Бретт Уотерман
  • Марни Оурслер
  • Скотт МакГилливрей

  Не пропустите:

  • Идеи озеленения переднего двора
  • 26 популярных домашних стилей
  • Стильное хранение в ванной
  • 35 переработанных поделок
  • Как построить набор козловой ямы
• Как

  Сделать и украсить

  • Отделка
  • Поделки
  • Развлекательные
  • Повторное использование
  • Свадьбы
  • Пет Проекты
  • Посмотреть все

  Номера и помещения

  • Кухня
  • Ванная
  • Спальня
  • Складское пространство
  • Гараж
  • Этажей
  • Витрина экспертов
  • Креативные пространства
  • Посмотреть все

  На открытом воздухе

  • Садоводство
  • Ландшафтный дизайн
  • Патио и террасы
  • Конструкции
  • Открытые пространства
  • Hardscaping
  • Ландшафтный дизайн
  • Места для детей

Создайте свой ящик для инструментов — аккумуляторная дрель — Design * Sponge

Я очень рад объявить о новой ежемесячной колонке: DIY 101 ! Иногда кажется, что проекты DIY следует переопределить как проекты FIOY — «разберись сам».По опыту знаю, что разрыв между взглядом на объект и мыслью «хорошо, я могу это сделать» и наслаждением от успешно завершенного проекта может быть большим. Я рад создать коллекцию учебных пособий и справочных руководств, которые значительно упростят процесс выполнения проектов. Я надеюсь, что в процессе «выяснения» своих творческих начинаний своими руками вы всегда сможете найти ответы в наших архивах DIY 101.

Я хочу начать новую серию с некоторой информации о том, как собрать полный набор инструментов своими руками.У разностороннего мастера по дому будет спрятано все, от иглы и нитки до лобзика, именно по той причине, что вы никогда не знаете, какое решение вам нужно придумать. В течение следующих нескольких месяцев я собираюсь предложить несколько невероятно полезных инструментов, которые будут под рукой.

Сегодня мы начнем с краеугольного камня удобства и универсальности DIY: аккумуляторной дрели.

НАЖМИТЕ ЗДЕСЬ, чтобы узнать больше о аккумуляторных дрелях и о том, как выбрать одну из них после прыжка!

1.Анатомия бура:

2. Выбор сверла:

Аккумуляторные дрели доступны в различных размерах и разной мощности батарей, которые измеряются в вольтах. Ищите дрели с литий-ионными перезаряжаемыми батареями. Эти батареи дороже, но служат дольше, меньше весят и имеют более короткое время зарядки, чем их альтернатива — никель-кадмиевые батареи. На мой взгляд, они того стоят.

При покупке дрели следует учитывать следующее:

• Вес / захват — Я настоятельно рекомендую проверить дрель лично.Держите дрель так, как будто вы собираетесь просверлить что-то в стене на уровне плеч. Вы не хотите, чтобы ваша рука дрожала, а запястье болело уже через несколько секунд — дрель должна казаться относительно легкой, вы должны хорошо держать рукоять и легко нажимать на спусковой крючок.
• Крутящий момент (мощность) — Напряжение на аккумуляторных дрелях составляет от 6 В до 18 В и определяет, какой крутящий момент (мощность вращения) вы можете получить от дрели.Аккумуляторные дрели на 18 В являются самыми мощными, но они также могут быть довольно тяжелыми по сравнению с дрелями более низкого напряжения. Если вам просто нужно повесить картины и сделать несколько проектов из светлого дерева, вы определенно можете обойтись дрелью на 7 или 9 В. Если вы хотите выполнить более крупные проекты из дерева или мебели или просверлить различные материалы, такие как металл, пластик или плитка, используйте дрель от 12 В до 18 В — вам понадобится дополнительная мощность.
• Скорость — Скорость измеряется в оборотах в минуту.Более высокие скорости предназначены для сверления отверстий, а более низкие скорости — для ввинчивания винтов. Некоторые сверла поставляются с опциями переменной скорости, в то время как более дешевые сверла могут иметь только одну скорость. Я настоятельно рекомендую вам приобрести многоскоростную дрель. Возможность сверления на медленной скорости обеспечивает больший контроль и помогает предотвратить проскальзывание и срезание винтов.

Должен сказать, что очень доволен своей беспроводной моделью Makita 18V. Он компактный и легкий — идеально подходит для моих маленьких рук.У него достаточно мощности для всех моих экспериментов своими руками, и у него есть изящная функция, которая мне нравится: светодиодная лампа включается, когда вы нажимаете на спусковой крючок, удобно освещая труднодоступные места сверления.

Теперь, когда вы выбрали упражнение, вот несколько рекомендуемых элементов, которые помогут вам начать работу над несколькими типами проектов. Большинство сверл являются взаимозаменяемыми; вам не нужно покупать биты той же марки, что и ваша дрель, но вы должны спросить продавца или принести сверло, чтобы убедиться, что биты совместимы.

3. Типы бит:

• Стандартный держатель бит + Биты: Это держатель бит со съемными битами. Вы можете приобрести коллекцию плоских головок и головок Phillips различных размеров в строительном магазине. Черная резина окружает скользящую оболочку, которая скользит по голове экипажа и биту. Это позволяет сверлить, не удерживая винт на месте.

Область применения: Сверление шурупов различных материалов и размеров в древесине, металле и пластике.

• Растачивание / лопата / лопастное сверло: У этого сверла много названий, но только одно задание — выполнение цилиндрических надрезов в древесине. Эти биты могут вызвать растрескивание поверхности дерева и сколы, что называется «разрывом». Если вы хотите просверлить отверстие прямо в дереве, я рекомендую положить под него кусок лома во время сверления. Надавите на два куска дерева во время сверления, чтобы свести к минимуму разрыв. Также рекомендуется надевать защитные очки и респиратор при использовании этих сверл (и в любое время при сверлении), потому что во время сверления улетит много мелкой стружки.

Используется для: проделывания чистых отверстий диаметром ¼ дюйма или больше, создания в древесине цилиндрических углублений для дюбелей, банок и т. Д.

• Насадка с зенковкой: эта насадка используется, когда вы хотите, чтобы винты прилегали заподлицо с поверхностью дерева. На насадке с зенковкой есть крошечный патрон, который позволяет заменять сверло внутри.

Используется для: предварительного сверления отверстий под шурупы или гвозди, которые должны быть заподлицо с поверхностью материала.Используйте насадку немного меньшего диаметра, чем ваш винт или гвоздь, чтобы обеспечить надежную фиксацию.

• Сверло по камню: Сверло имеет твердосплавный наконечник, обеспечивающий дополнительную режущую способность, и его нельзя использовать для обработки дерева, пластика или металла. При сверлении керамики обычно выделяется много тепла, поэтому действуйте медленно и время от времени держите под рукой небольшой стакан с водой.

Применяется для: сверления пластин, плитки, терракотовых горшков и кирпича.

• Twist Bit: Эти биты предназначены для дерева и мягкого пластика и являются наиболее распространенными битами для простых деревянных работ. Они бывают разных размеров и обычно изготавливаются из низкоуглеродистой стали. Также доступны биты из высокоуглеродистой стали. Они более дорогие, но позволяют просверливать металл и лучше противостоят твердым породам, чем мягкий углерод.

Применение для: деревянных конструкций, деревянной мебели, дюбелей, жестяных банок или любых металлических или пластиковых изделий.

4. Полезные советы по сверлению:

• ВСЕГДА используйте средства защиты глаз. Сверла создают летящие осколки и осколки, и ваше лицо обычно близко к месту действия. Вы также можете использовать перчатки и наушники, если работаете над более тяжелыми проектами. Быть безопасным!
• Если вы берете в руки что-то тяжелое или опасное, попросите напарника держать этот предмет во время сверления или завинчивания. Я был манекеном, который пытается самому повесить полку.Это плохая идея.
• Купите несколько С-образных зажимов, чтобы зафиксировать небольшие проекты при сверлении. Это помогает уберечь руки от воздействия и обеспечивает более точное и равномерное сверление.
• Кладочные материалы (терракота, фарфор, керамика и т. Д.) Могут перегреваться от трения при сверлении. Хорошо работать на медленной скорости и иметь под рукой стакан воды во время сверления, чтобы можно было периодически останавливаться и добавлять несколько капель в точку контакта, чтобы охладить ее.

В следующем месяце я расскажу о более важных элементах для создания набора для инструментов своими руками.А пока вот несколько моих любимых поделок, которые вы можете создать, чтобы продемонстрировать свое новое сверло!

Основы DIY: Основное руководство по сверлам

От развешивания картины до установки колоды — все сверла подходят для самостоятельного изготовления. Главный выбор сводится к тому, использовать аккумулятор или электричество.

Электродрели питаются от сети через шнур в основании и предназначены для более тяжелых условий эксплуатации, 500 Вт — хорошая модель начального уровня.

Аккумуляторные дрели просты в использовании и часто имеют две батареи плюс источник питания с быстрой зарядкой, с напряжением от 10,8 до 18,0 вольт, что идеально подходит для домашних мастеров.

Джессика Дойшер из Bosch говорит: «Благодаря литий-ионной технологии аккумуляторные дрели мощные, но компактные, поэтому вы можете использовать их где угодно. Имея 18-вольтовые системы, можно использовать одну и ту же батарею для ряда электроинструментов, что увеличивает коэффициент гибкости ».

Использование аккумуляторных дрелей

Выберите сверло, затем возьмите сверло в одну руку, чтобы схватить и открыть патрон другой.

Вставьте сверло и убедитесь, что оно остается в центре при закручивании патрона.

Слегка нажмите на спусковой крючок, чтобы убедиться, что сверло вращается прямо и сверло заряжено.

Начинайте бурение или двигайтесь медленно, используя регулятор скорости на спусковом крючке для большей точности.

Шаг 1. Выберите диапазон скорости

Выберите низкую скорость для большей мощности при сверлении металла и пластика или заворачивания шурупов или высокую скорость для сверления отверстий в деревянных поверхностях.

Выберите низкую скорость, чтобы увеличить мощность при сверлении металла и пластика или заворачивании шурупов. Изображение: Стюарт Скотт

Шаг 2. Выберите настройку сцепления

Выберите меньшее значение для небольших шурупов и менее плотных материалов, таких как гипсокартон. Используйте более высокий крутящий момент для террасных досок и настройку сверления для просверливания отверстий.

Выберите более низкую настройку для небольших винтов и менее плотного материала. Изображение: Стюарт Скотт

Шаг 3.Установить вперед или назад

Нажмите переключатель для управления направлением патрона: вперед для сверления и забивки и назад для извлечения винта или извлечения сверла.

Нажмите переключатель, чтобы контролировать направление патрона. Изображение: Стюарт Скотт

Увеличьте время автономной работы

«Лучший способ продлить время работы ваших аккумуляторных инструментов с литий-ионным питанием — это позволить инструменту выполнять работу», — говорит Уэйн Беквит, национальный менеджер по обучению Ryobi.«Применение чрезмерного давления приводит к перегрузке двигателя и разряжает аккумулятор намного быстрее, чем если бы он вращался при гораздо меньшей нагрузке».

Уэйн рекомендует проверить, что все аксессуары в хорошем состоянии и вы используете то, что подходит для работы. «Не используйте инструмент там, где он не предназначен, и, если у вашей дрели есть редуктор, установите низкую передачу для закрепления винтов и высокую передачу для большинства бурений».

Типы аккумуляторов

LITHIUM-ION Эти аккумуляторы, также называемые литий-ионными, стоят дороже, но теряют до 5 заряда в месяц, если не используются, поэтому их можно использовать в выходные.Они обеспечивают постоянную полную мощность до конца заряда. Аккумулятор лучше всего ставить в зарядное устройство, когда он использует 65% своей мощности.

NICKEL-CADMIUM Эти батареи, известные как Ni-Cd, теряют около 20 заряда в месяц, когда они не используются, и их зарядка занимает пару часов. Их выходная мощность уменьшается по мере того, как у них заканчивается мощность, но они полностью расходуют их перед зарядкой, поскольку они могут быть подвержены эффекту памяти, что снижает их способность полностью заряжаться.

Увеличение срока службы батареи

Литий-ионные аккумуляторы легче никель-кадмиевых, обладают большей долговечностью и дольше работают без потери мощности, но они могут быть повреждены из-за перегрева и чрезмерной разрядки.

Чтобы продлить срок службы батареи, никогда не запускайте дрель, пока батарея не разрядится, а вместо этого доливайте ее после интенсивного использования.

Избегайте работы при экстремальных температурах, делайте перерывы или меняйте батареи, чтобы избежать перегрева при их частом использовании.

Храните аккумулятор и зарядное устройство в прохладном сухом месте и извлеките аккумулятор из инструмента, если предполагается хранение в течение длительного времени.

Отвертки аккумуляторные

Использование аккумуляторной отвертки позволяет не затягивать винты вручную, а обратная функция предназначена для откручивания винтов.

Идеально подходят для работы в небольших помещениях, они эргономичны и легки для выполнения небольших работ, таких как сборка полки, установка ручки шкафа или установка стула.

У них наименьшая мощность в семействе дрелей: от 2,4 до 12,0 вольт, но некоторые модели могут закручивать более 100 винтов на одной зарядке.

Аккумуляторная отвертка — лучший инструмент для небольших работ, таких как закручивание ослабленных винтов. Изображение: Stuart

Электродрели

Откройте кулачки немного больше, чем выбранная коронка, используя ключ патрона.

Вставьте сверло в патрон рядом с канавками. Используйте ключ для патрона, чтобы повернуть втулку патрона и затянуть губки вокруг сверла.

Включите источник питания, затем нажмите спусковой переключатель, чтобы проверить, вращается ли долото прямо.

СОВЕТ Вставьте ключ во все три отверстия, чтобы обеспечить надежное и равномерное давление на сверло.

Шаг 1. Выберите диапазон скорости

Выберите низкую скорость для большей мощности при сверлении металла и пластика или заворачивания шурупов или высокую скорость для сверления отверстий в деревянных поверхностях.

Выберите низкую скорость, чтобы увеличить мощность при сверлении металла и пластика или заворачивании шурупов. Изображение: Стюарт Скотт Шаг 2. Установите вперед или назад

Выберите меньшее значение для небольших шурупов и менее плотных материалов, таких как гипсокартон. Используйте более высокий крутящий момент для террасных досок и настройку сверления для просверливания отверстий.

Выберите меньшее значение для небольших шурупов и менее плотных материалов, таких как гипсокартон. Изображение: Стюарт Скотт

Шаг 3.Выберите перфоратор или дрель

Нажмите переключатель для управления направлением патрона: вперед для сверления и забивки и назад для извлечения винта или извлечения сверла.

Нажмите переключатель, чтобы управлять направлением патрона, вперед для сверления и забивания и назад для удаления винта. Изображение: Стюарт Скотт

Крепежные винты по дереву

Чтобы предотвратить раскалывание древесины при закреплении шурупа, сначала просверлите пилотное отверстие, особенно если стык находится близко к краю.

ВЫБЕРИТЕ ВИНТ достаточной длины, чтобы надежно удерживать заготовки.

ВСТАВЬТЕ БИТУ , которая соответствует диаметру корпуса винта или стержня без резьбы.

Удерживайте сверло под прямым углом к ​​дереву, чтобы отверстие было прямым.

УСТАНОВИТЕ СВЕРЛО на древесину, включите сверло и слегка надавите, чтобы вставить сверло.

ЗАКРЕПИТЕ ВИНТ , заменив сверло на квадратную головку или отвертку с крестообразной головкой.

СОВЕТ Для отверстий более 40 мм протолкните сверло на треть и медленно вытащите его, чтобы удалить отходы, снова вдавив, чтобы закончить отверстие.

Диаграмма винта

Чтобы решить, какого размера отверстия сделать в мягкой древесине, разделите калибр винта на четыре для пилотного отверстия и в качестве приблизительной направляющей разделите калибр для отверстия с зазором пополам.

Делаем отверстия под саморезы

Хитрость в использовании шурупов заключается в том, чтобы сначала проделать отверстие немного меньше шурупа, чтобы он захватил древесину.

ОТВЕРСТИЕ ДЛЯ ПИЛОТА дает место для винта, чтобы снизить риск раскола, оставляя достаточно древесины для захвата резьбы.

ЗАЗОРНОЕ ОТВЕРСТИЕ образуется при плотном соединении бруса, как для стыкового соединения, и имеет такой же диаметр, как и стержень винта без резьбы.

ОТВЕРСТИЕ ДЛЯ ЗАГРУЗКИ имеет тот же диаметр, что и головка винта, поэтому он сидит заподлицо с поверхностью.

КОМБИНИРОВАННЫЕ БИТЫ делают все отверстия одним действием, но выбирают размер, соответствующий винту.

ВИНТЫ Для с длинной резьбой и параллельными сторонами требуется пилотное отверстие, а для конических винтов с хвостовиком без резьбы необходимы направляющие отверстия и отверстия с зазором.

СОВЕТ Используйте головку винта, чтобы проверить ширину потайного отверстия.

Хитрость при использовании шурупов состоит в том, чтобы сначала проделать отверстие немного меньше шурупа, чтобы он захватил древесину

Сверление ДСП

При сверлении листов ДСП или фанеры сверло имеет тенденцию к разрыву, проходя через нижнюю часть.Чтобы избежать этого, поместите обрезок под заготовку перед сверлением, чтобы поддержать сверло при выходе.

При сверлении листов ДСП или фанеры сверло имеет тенденцию к разрыву при прохождении через нижнюю часть

Как выбрать сверла

Гипсокартон

И гипсокартон, и деревянные шпильки позади него — относительно легкие материалы для сверления, требующие всего лишь базового сверла на 10,8–14,4 В.

НАИЛУЧШАЯ БИТА — это поворотная насадка с коническим наконечником и спиральным валом для удаления отходов.Используйте диаметр, соответствующий калибру винта, при креплении к шпилькам, или соответствующий диаметр для крепежа, если используется анкер для полых стен, например, болт с рычагом.

СВЕРЛИТЬ ОТВЕРСТИЕ , используя более быструю передачу, если она доступна, и выбрать настройку сверления на муфте крутящего момента.

Лучше всего использовать поворотную коронку с коническим острием и спиральным валом для удаления отходов. Изображение: Thinkstock

Плитка

В ванной и прачечной часто требуется вешалка для полотенец, зеркало или мыльница, прикрепленная к кафельной стене.

НАИЛУЧШЕЕ НАПРАВЛЕНИЕ для работы — это сверло с твердосплавным напылением для стекла и плитки, так как обычные сверла не проникают сквозь глазурь на керамической плитке.

СВЕРЛИТЬ ОТВЕРСТИЕ используя малярную ленту, чтобы отметить место и предотвратить соскальзывание сверла с отметки. Выключите функцию молотка и используйте вспомогательную рукоятку, чтобы удерживать сверло обеими руками, замедляя движение, когда сверло выходит из задней части плитки.

Лучшая насадка для работы — это насадка для стекла и плитки с твердосплавным напылением.Изображение: Thinkstock

Стекло

Зеркало — это просто стекло с отражающей основой, поэтому для сверления отверстий в обоих используется один и тот же метод.

НАИЛУЧШАЯ Бита — это алмазная коронка, поскольку кусочки стекла и плитки имеют тенденцию схватываться и оставлять заметные сколы.

Просверлите отверстие , поместив стекло на кусок фанеры. Чтобы сверло не блуждало, заклейте отверстие картонной лентой и начинайте сверление очень медленно.Удалите картон, чтобы закончить сверление на средней скорости, приложив очень легкое давление, чтобы не растрескать стекло.

Лучшая коронка — это алмазная коронка, поскольку кусочки стекла и плитки имеют тенденцию схватываться и оставлять заметные сколы. Изображение: Thinkstock

Кладка

Сверление в бетоне и кирпиче, называемое кладкой, требует удара молотком, чтобы сломать заполнитель или кирпич, и действия сверления для удаления отходов.

НАИЛУЧШАЯ СВЕРЛА — это сверло для различных конструкций или по камню. Оба имеют режущее лезвие из карбида вольфрама.

СВЕРЛИТЬ ОТВЕРСТИЕ , выбрав функцию молотка и взявшись за обе ручки. Используйте короткие очереди на низкой скорости, чтобы начать, затем сверлите на высокой скорости, прилагая большое усилие и перемещая сверло внутрь и наружу на ходу.

Металл

Ключом к сверлению металла является использование низких оборотов и охлаждение долота маслом.

THE BEST BIT — это спиральное сверло из быстрорежущей стали (HSS) для алюминия и стали или кобальтовое сверло для нержавеющей стали.

СВЕРЛИТЬ ОТВЕРСТИЕ , используя кернер, чтобы сделать ямку на поверхности, затем нанести полоску замазки вокруг нее и заполнить маслом, чтобы предотвратить перегрев. Если диаметр отверстия больше 6 мм, просверлите пилотные отверстия, начиная с отверстия 2 мм и постепенно увеличивая размер долота.

Лучшее сверло — это спиральное сверло из быстрорежущей стали (HSS) для алюминия и стали. Изображение: Thinkstock

Профнастил

Независимо от того, используете ли вы шурупы, гвозди или скрытую систему крепления для крепления настилов из твердой древесины, просверливание отверстий имеет важное значение.

НАИЛУЧШАЯ БИТА для этой работы — это отвертка диаметром 2,5 мм для шурупов для настила 10 г.

СВЕРЛИТЬ ОТВЕРСТИЯ из-за объема работы электродрелью, используя аккумуляторную дрель или ударную отвертку для закрепления винтов. Для ногтей проделайте отверстия на треть меньше диаметра ногтя.

СОВЕТ Для настила из обработанной сосны пилотные отверстия не требуются.

Лучше всего подходит для этой работы отвертка диаметром 2,5 мм для шурупов для настила 10 г

Специализированные биты

ЛОПАТЫЕ СВЕРЛА традиционно большие и плоские с центром тяжести и используются для сверления широких отверстий в древесине.

СВЕРЛА ШНЕКА имеют одну прямозубую прямую, радиальную режущую кромку и спиральную канавку для выполнения сверхглубоких отверстий и пазов

PLUG CUTTER BIT производит деревянные дюбели, которые затем можно использовать для скрытия крепежных деталей, таких как головки винтов

ЗАГЛУШКА имеет острие на конце, чтобы предотвратить его смещение за отметку, точно совмещая отверстия под дюбели

FORSTNER BIT выполняет мелкие отверстия с плоским дном и имеет центральную шпору для точного позиционирования

КОРПУСНАЯ ПИЛА с центрирующей коронкой 6 мм и зубьями из закаленной стали для прорезания больших отверстий в древесине и пластике

Эта статья была впервые опубликована в апрельском выпуске журнала Australian Handyman за 2013 год.
