Индукционный котел отопления своими руками – сборка, установка + Видео

Сегодня уже с трудом верится, что отопление может быть экономным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, способная спасти наш кошелек – индукционный котел отопления, своими руками который сделать тоже окажется дешевле.

Сложно ли понять схему его работы?

Для работы такого котла электроэнергия все-таки понадобится, но счет уже не будет столь пугающим. Главное достоинство таких обогревателей в их устройстве. Они очень выгодно преобразуют электричество в тепло (рабочая среда забирает почти 97%). Это дает быстрый нагрев при минимальных затратах. Рабочей средой или теплоносителем для индукционного котла чаще всего выступает неочищенная вода, которая нагревается и разносится по системе отопления дома. Но для этой цели вполне подойдет масло или антифриз.

Работа индукционного котла отопления

Система преобразования электроэнергии состоит из двух обмоток. Первая принимает ток из сети, создает вихревые потоки, которые становятся причиной электромагнитного поля. Оно направляется на внешнюю обмотку, которая по совместительству еще и корпус котла. Именно здесь и происходит нагревание теплоносителя, который идет по трубам.

Индукционный агрегат должен иметь патрубок для входа холодной воды и выхода горячей. Обычно снизу корпуса приваривается ввод, а сверху вывод. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и уходит через верхнее отверстие в отопительную систему. Основная трудность при создании собственного котла – это правильно расположить внешнюю обмотку и сердечник, чтобы вихревые потоки и создаваемое поле эффективно разогревали котел. Для этого важно разобрать приведенную схему, доступную для понимания человека со средними знаниями физики.

Индукционный агрегат отопления

Кроме выгодного преобразования электроэнергии такие котлы еще и реже ломаются, потому что нет индивидуального статичного нагревательного элемента. Не оседает и накипь на корпусе, потому что система обмоток постоянно находится в состоянии легкой вибрации. Работает индукционный котел негромко и вредных выбросов не производит. Также протечки такой системы маловероятны, потому что сварных швов минимальное количество, а то и вовсе нет. Главным минусом индукционного нагревателя будет его цена, поэтому появляется все больше самодельных схем, одну из них мы и рассмотрим. Также его нельзя располагать вблизи постоянного пребывания людей, потому что это источник ЭМИ, значит, потребуется отдельная комната в дальнем углу дома.

Собираем простейший индукционный котел

Самый незамысловатый нагреватель просто заменит часть трубы в системе отопления. Насколько реально собрать такой индукционный котел своими руками, оцените по этой инструкции.

Как собрать индукционный котел своими руками — пошаговая схема

Шаг 1: Выбираем преобразователь энергии

На входе электроэнергию будет встречать сварочный инвертор. Изготавливать его самостоятельно могут только очень продвинутые пользователи, так как мы назвали эту схему простейшей, предполагаем, что вы его просто приобретете в соответствующем магазине. Какой из предложенных там взять? Это зависит от мощности, которую вы ожидаете получить от будущего индукционного нагревателя. В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно наличие функции плавного изменения тока.

Шаг 2: Тело нагревателя

Сложного внутри нашего котла мастерить не будем, пустим воду через нагретую стальную проволоку. Для этого берем прокат с диаметром не менее 7 мм. Нарезаем кусочки по 5 см длиной. Количество определяется размером корпуса, куда мы их будем засыпать. Его мы сделаем из пластиковой трубы с толстыми стенками, на нее в дальнейшем будем наматывать индукционную катушку. Естественно, пластик должен быть термоустойчивым. Нежелательно, чтобы диаметр трубы превышал 50 мм. Длину ее мы узнаем после того, как намотаем катушку, поэтому возьмите с запасом.

Индукционная катушка для самодельного котла отопления

Шаг 3: Индукционная катушка и подключение

Для создания катушки нужен медный провод, им равномерно обматывается наша пластиковая труба. Достаточно сделать 90–100 витков. Важно выдерживать между ними одинаковые отступы. Когда вы получили желаемый результат, отступите от крайних витков по 10 см и обрежьте трубу.

Шаг 4: Переходники

Теперь организуем подвод и выход теплоносителя. Для этого нужно прикрепить соответствующие переходники. С двух сторон трубы располагаем металлическую сетку, она предотвратит высыпание кусочков проволоки. Снизу крепим вводной переходник, через который вода будет поступать. Затем плотно и полностью засыпаем корпус проволокой и закрываем сверху выводным переходником. Вход и выход желательно снабдить шаровым вентилем на случай, если вы решите демонтировать котел, тогда воду из трубопровода сливать будет не нужно.

Шаровой вентиль для самодельного индукционного котла

Шаг 5: Подключение

Концы катушки выводятся на инвертор, но пока подключать еще рано. Сначала полученный агрегат нужно врезать в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы расположенный вместо него самодельный котел стал без зазоров. Через переходники фиксируем входное и выходное отверстие. Теперь-то можно катушку присоединить к инвертору переменного тока. Остается пустить воду в систему и включить в сеть наш котел.

Какие условия обязательны для безопасной работы котла?

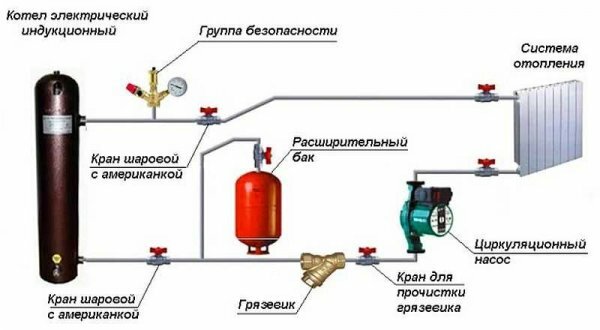

Собрать индукционный котел самостоятельно оказалось не так сложно, но есть несколько обстоятельств, без которых корректной его работы мы не добьемся. Такой нагревательный агрегат не будет функционировать, если в вашей отопительной системе нет принудительной циркуляции теплоносителя. То есть, это должна быть закрытая сеть с насосом, который и будет гонять воду по контуру. Также у вас должна быть возможность заземлить инвертор, иначе пожарная безопасность окажется под вопросом. В сеть этот агрегат нужно включать через устройство защитного отключения (УЗО).

Инвертор индукционного котла отопления

Крайне важно, чтобы в системе была вода. Без нее включать котел категорически запрещено. Ведь катушка намотана на пластиковую трубу, которая неспособна выдержать температуру раскаленной металлической проволоки. Поэтому корпус попросту расплавится, а дальнейшие последствия непредсказуемы.

К материалу самого домашнего трубопровода, куда врезается котел, особых требований нет. Это может быть и пластик, и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение катушки из соображений пожарной безопасности должно находиться в 30 см от стен и 80 см от пола и потолка. Если поблизости должны быть еще какие-то приборы или мебель, то расстояние до них тоже желательно выдержать около 30 см.

Подключение индукционного котла к жесткой конструкции трубопровода

Также не помешает на выходе из котла установить автоматический клапан с манометром, чтобы при необходимости он стравливал нарастающее давление, от которого может треснуть наш корпус. Это понадобится, если устройство принудительной циркуляции нужно будет отключить или насос просто внезапно сломается. Если эта идея вам нравится, тогда переходник на выходе из котла должен быть тройным (два входа для возможности отвода воды в разных направлениях, третий – для клапана). Корпус индукционного нагревателя можно обтянуть изолирующим материалом. Это снизит потери тепла и исключит возможность касания катушки по неосторожности, которая ударит током. Эту рекомендацию мы бы перевели в статус обязательного условия.

  • Автор: Михаил Малофеев
