Упрощенная грохотная картофелекопалка для мотоблока своими руками
При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.
Материалы:
- трубы разного диаметра;
- швеллер;
- шлицевая втулка на вал отбора мощности;
- диск или листовая сталь 4 мм;
- подшипники сферические самоцентрирующиеся под вал 30 мм;
- натяжной ролик или шкив;
- корпус с подшипниками и валом;
- прут 12 мм;
- вал 30 мм;
- колеса – 2 шт.
Процесс изготовления картофелекопалки
Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба.
На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока. Затем доработанный вал обратно устанавливается в корпус с подшипниками.
На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.
Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.
Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.
Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала.
К подошве приваривается нож для вырывания клубней.Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.

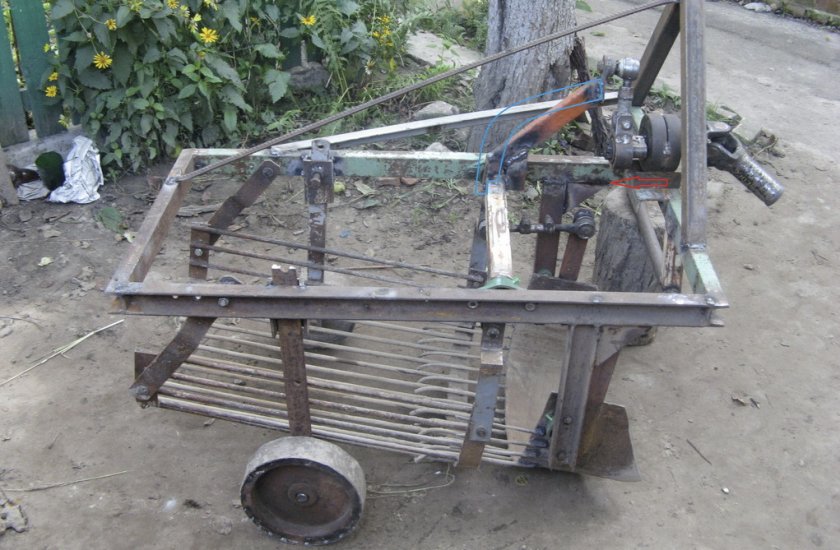

Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.
Смотрите видео
Простая картофелекопалка для мотоблока которую легко повторить
Если при использовании обычной картофелекопалки на ней собираются корни сорняков и остатки ботвы, от чего мотоблок периодически нужно останавливать для чистки, можно переделать ее на две стойки, и проблема полностью уйдет.
С модернизированной копалкой работать станет в разы легче и быстрей. Такая оснастка подойдет только в том случае, если картофель располагается в гребне ряда, и не углубляется в плотные нижние слои грунта.Материалы:
- стрельчатая культиваторная лапа;
- лапы бритвы КРН правая и левая;
- полоса 40х4 мм;
- арматура 8-10 мм;
- болты М10 с гайками – 2 шт.
Процесс изготовления картофелекопалки
В конструкции данной картофелекопалки основную нагрузку возьмет на себя стрельчатая культиваторная лапа без стойки. По бокам к ней привариваются по лапе бритве. Расстояние между их краями делается таковым, чтобы картофелекопалка захватывала весь ряд и имела небольшой запас по ширине.
К лапам бритвам привариваются полосы длиной 450 мм, как у стандартных стоек. Перед этим в них на верхней половине делаются отверстия сверлом 10 мм с шагом несколько сантиметров, чтобы иметь возможность менять глубину.
Далее сваривается веер.
Для этого нарезается арматура на куски длиной 30 см. Достаточно 7 штук. Затем они привариваются за сращенной лапой. Одна арматура идет по центру, остальные симметрично по бокам с одинаковым отступом, но не шире средней картофелины. Веер приваривается с небольшим уклоном вверх.Затем делается траверса для крепления стоек лапы. Ее можно сварить в виде П-образного профиля из 3-х полос. По центру траверсы просверливаются отверстия для возможности ее крепления на подвеску вместо опоры сошника. Если в вашем мотоблоке используется другой тип крепления, то нужно модернизировать конструкцию под него.
По краям траверсы привариваются крепления под стойки. Они свариваются из полосы. Сбоку сквозь крепления просверливается по отверстию. При установке в них стоек, нужно совместить отверстия, и застопорить лапу болтами с гайками.
Перед использованием копалки важно тщательно зачистить сварные швы между стрельчатой лапой и бритвами. Также желательно убрать ржавчину, чтобы картофелекопалка лучше скользила.
Затем она устанавливается на подвеску.Для удобство использования скашиваем уже ссохшиеся стебли картофеля.
И начинаем проходить рядами. Картофелекопалка этой конструкции идет прямо, она меньше норовит сместиться в сторону при встрече с большими корнями от сорняков, а главное она не забивается.
Но чтобы она работала хорошо, важно при посадке картофеля не углублять его. Он должен располагаться в гребне. В таком случае копалка не будет резать клубни, и всех их вытряхнет вверх.
Далее просто остается просто собрать урожай.
Весь картофель остается на открытой поверхности.
Смотрите видео
ТОП 10 картофелекопалок для мотоблока
Картофелекопалка (или картофелекопатель) — это техническое приспособление, автоматизирующее труд по обработке картофельных полей для выкапывания урожая и очистки его от налипшей земли.
Если на небольших дачных участках и огородах посадки вполне по силам справиться с работами вручную, то на больших площадях без помощи картофелекопалки обойтись довольно-таки тяжело.
Сегодня мы представляем рейтинг лучших картофелекопалок для мотоблока, при составлении которого учитывались как мнения экспертов, так и отзывы обычных пользователей на форумах и специализированных сайтах. Давайте же узнаем, какая картофелекопалка лучше для мотоблока!
Фото: http://fermerteh.ru/
Содержание:
1. Картофелевыкапыватель Patriot 490001130, без сцепки
2. Картофелевыкапыватель Patriot KB 550.445.5
3. Картофелевыкапыватели б/сц ТИП. 1
4. Картофелекопалка 4UD-1 (навесная, грохотная, однорядная)
5. Картофелекопалка КК-1-540
6. Картофелекопалка вибрационная тип 1100 под ВОМ шпоночный
7. Картофелекопалка для мотоблока тип Нева, Салют ККМ-1
8. Картофелекопалка Полтавчанка
9. Картофелекопалка транспортерная Ярило
10.
Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)
Картофелевыкапыватель Patriot 490001130, без сцепки
Фото: https://pokupki.market.yandex.ru
Обзор картофелекопалок для мотоблока открывает мотоблочный вариант картофелекопателя, предназначенный для выкапывания корнеплодов. Используется на легких и средних почвах. В комплекте отсутствует сцепка. Параметры: 550 х 445 мм. Можно приобрести в любой торговой точке.
Картофелевыкапыватель Patriot 490001130, без сцепки
Достоинства:
- удобный в эксплуатации
- надежный
- долговечный
- высокий КПД
Недостатки: не найдено
Картофелевыкапыватель Patriot KB 550.445.5
Фото: https://pokupki.market.yandex.ru
Картофелевыкапыватель хорошего качества, который станет незаменимым помощником, переведя копку картофеля из ручного в механизированный способ. Используется с мотоблоками Patriot. Отсеивает землю и выбрасывает клубни на поверхность грунта.
Используется на легких и средних грунтах.
Картофелевыкапыватель Patriot KB 550.445.5
Достоинства:
- незначительный вес
- удобен в эксплуатации
- эффективен
- продается в любом специализированном магазине
- длительный срок службы
Недостатки:
- к мотоблоку крепится посредством сцепки, которая в наборе отсутствует
Картофелевыкапыватель б/сц ТИП. 1
Фото: https://pokupki.market.yandex.ru
Картофелевыкапыватель б/сц ТИП. 1 производится российской компанией. Вес — 5,25 кг, габариты — 550 х 445 мм. Назначение — отсеивает грунт и выбрасывает клубни картофеля на поверхность. Используется в легких и средних почвах.
Картофелевыкапыватель б/сц ТИП. 1
Достоинства:
- высокий КПД
- не портит товарный вид овощей
- длительный срок службы
- надежная
- выносливая
Недостатки:
- не эффективна в тяжелых почвах
- дополнительные затраты на приобретение сцепки для крепления
Картофелекопалка 4UD-1 (навесная, грохотная, однорядная)
Фото: https://pokupki.
market.yandex.ru
Модель состоит из одной эксцентрики, лемеха и просевной решетки. Это вибрационная модель, подходящая для минитракторов и мотоблоков. Внушительный вес картофелекопалки 4UD-1 позволяет погрузиться в глубину почвы до 25 см. Весит он около 40 кг.
Картофелекопалка 4UD-1 (навесная, грохотная, однорядная)
Достоинства:
- компактность
- можно использовать для сбора других видов культур
- работает на ВОМе от мини-трактора
- радиус поворота – 3 м
Недостатки:
- небольшой захват грунта
- невысокая производительность
- не подходит для больших участков
Картофелекопалка КК-1-540
Фото: https://pokupki.market.yandex.ru
Это малогабаритная техника предназначена для малого сельского хозяйства. Сочетается с мотоблоком «Агро» с помощью редуктора, который продается вместе с копалкой. Основу копалки составляют крутящиеся шкивы, трубы, лемеха и кожухи.
Картофелекопалка КК-1-540
Достоинства:
- малый вес
- доступная стоимость
Недостатки:
- малый охват
- габаритные размеры
Картофелекопалка вибрационная тип 1100 под ВОМ шпоночный
Фото: https://pokupki.market.yandex.ru
Данная картофелекопалка относится к категории навесного оборудования для мотоблоков. Основное предназначение: вытаскивание корнеплодов механическим способом с последующей ручной уборкой. Может применяться для уборки урожая лука, свеклы, моркови и так далее. Эффективна при уборке картошки, высаженной рядами через каждые 60-70 см.
Картофелекопалка вибрационная тип 1100 под ВОМ шпоночный
Достоинства:
- техника надежная и удобная в эксплуатации
- поломки случаются крайне редко
- производитель предоставляет гарантию в 1 год
- хорошее сочетание цены и качества
- простая конструкция
Недостатки: не найдено
Картофелекопалка для мотоблока тип Нева, Салют ККМ-1
Фото: https://pokupki.
market.yandex.ru
Продукция российского производства ценится за высокое качество, надежность и долговечность. Подвешивается к мотоблокам Каскад, Целина, Нева, Форза, Салют и другим аналогичным моделям. Дает возможность механическим способом собрать урожай картофеля, извлекая его из почвы. После потребуются человеческие руки, чтобы сложить ее в мешки. Можно применять для уборки свеклы и лука.
Картофелекопалка для мотоблока тип Нева, Салют ККМ-1
Достоинства:
- предоставляется гарантия в один год
- быстро и просто крепится к мотоблоку
- незамысловатая конструкция
- эффективная
- комфортная в использовании
- помогает быстро собрать урожай
- универсальная
Недостатки: не найдено
Картофелекопалка Полтавчанка
Фото: https://pokupki.market.yandex.ru
Картофелекопалка Полтавчанка идеально подходит для использования в огородах размером до 2 га.
Одно из преимуществ модели — легкий вес — 34 кг., что позволяет легко использовать в малом сельском хозяйстве. Сочетается с мотоблоками «Фаворит», «Салют» и «Нева». Рассчитана на умеренную почву, где влажность менее 30%.
Картофелекопалка Полтавчанка
Достоинства:
- нетипичная форма ножа, предназначенная для резки тяжелой почвы
- укрепленная рамка вытряхивателя
- отличный уровень очистки клубней
Недостатки:
- большой размер
- относительно невысокая производительность
- необходимость настройки
- частые поломки
Картофелекопалка транспортерная Ярило
Фото: https://pokupki.market.yandex.ru
Ярило способна обрабатывать до 0,3 га участка в час. Умеет работать с мотоблоками любой марки. Имеет довольно габаритные размеры. Тем не менее устройство пользуется огромной популярностью у покупателей! Поэтому, если думаете, какую лучше купить картофелекопалку для мотоблока, присмотритесь к этой модели.
Картофелекопалка транспортерная Ярило
Достоинства:
- совместимость со всеми мотоблоками
- широкая зона захвата
- не требует предварительной подготовки территории
- минимум физического труда
Недостатки:
- широкие габариты
- умеренная производительность
- высокая цена
Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)
Фото: https://pokupki.market.yandex.ru
Агрегат относится к активному типу и предназначен для сбора картофельных клубней. Принцип работы основан на использовании клиноременной передачи, которая подсоединена к угловому ременному редуктору мотоблока УГРА или его аналогам. Наличие рычага сцепления редуктора предполагает ручное управление. Прекрасно справляется с извлечением овощей на глубине 18 см.
Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)
Достоинства:
- высококачественный товар
- легко эксплуатировать
- высокая скорость копки
- качественная работа
- не ухудшает товарный вид картошки
- просто монтировать и использовать
Недостатки: не найдено
Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке.
Перед покупкой необходима консультация со специалистом. На этом наш обзор подошел к концу. Надеемся, что помогли ответить на вопрос, какую картофелекопалку для мотоблока лучше купить. Хорошего выбора!
#2020 #Картофель #Техника #Топ #Урожай #Мотоблок
Добавить комментарий
{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»page_id»:500827,»enabled_country»:false,»enabled_state»:false,»state_id»:0,»enabled_upload»:false,»maximum_upload_amount»:3,»maximum_upload_size»:5,»maximum_upload_total»:5,»securimage»:true,»securimage_url»:»\/\/express-novosti.ru\/comments\/3rdparty\/securimage\/securimage_show.php?namespace=cmtx_500827″,»lang_error_file_num»:»\u041c\u0430\u043a\u0441\u0438\u043c\u0443\u043c %d \u0444\u0430\u0439\u043b\u043e\u0432 \u043c\u043e\u0436\u0435\u0442 \u0431\u044b\u0442\u044c \u0437\u0430\u0433\u0440\u0443\u0436\u0435\u043d\u043e.
«,»lang_error_file_size»:»\u041f\u043e\u0436\u0430\u043b\u0443\u0439\u0441\u0442\u0430, \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u0435 \u0444\u0430\u0439\u043b \u0440\u0430\u0437\u043c\u0435\u0440\u043e\u043c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_total»:»\u041e\u0431\u0449\u0438\u0439 \u0440\u0430\u0437\u043c\u0435\u0440 \u0432\u0441\u0435\u0445 \u0444\u0430\u0439\u043b\u043e\u0432 \u0434\u043e\u043b\u0436\u0435\u043d \u0431\u044b\u0442\u044c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_type»:»\u041c\u043e\u0436\u043d\u043e \u0437\u0430\u0433\u0440\u0443\u0436\u0430\u0442\u044c \u0442\u043e\u043b\u044c\u043a\u043e \u0438\u0437\u043e\u0431\u0440\u0430\u0436\u0435\u043d\u0438\u044f.»,»lang_text_loading»:»\u0417\u0430\u0433\u0440\u0443\u0437\u043a\u0430 ..»,»lang_placeholder_state»:»\u0420\u0435\u0433\u0438\u043e\u043d»,»lang_text_country_first»:»\u0421\u043d\u0430\u0447\u0430\u043b\u0430 \u0432\u044b\u0431\u0435\u0440\u0438\u0442\u0435 \u0441\u0442\u0440\u0430\u043d\u0443″,»lang_button_submit»:»\u0414\u043e\u0431\u0430\u0432\u0438\u0442\u044c»,»lang_button_preview»:»\u041f\u0440\u0435\u0434\u0432\u0430\u0440\u0438\u0442\u0435\u043b\u044c\u043d\u044b\u0439 \u043f\u0440\u043e\u0441\u043c\u043e\u0442\u0440″,»lang_button_remove»:»\u0423\u0434\u0430\u043b\u0438\u0442\u044c»,»lang_button_processing»:»\u041f\u043e\u0434\u043e\u0436\u0434\u0438\u0442\u0435.
..»}
{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»auto_detect»:false}
Картофелекопалка на мотоблок — виды, изготовление своими руками
Картофелекопалка на мотоблок – это навесная конструкция, позволяющая быстро собрать урожай картофеля, не повреждая, при этом клубни сельскохозяйственной культуры. Сегодня это оборудование активно используется как в условиях крупных хозяйств, так и владельцами небольших огородов, что говорит о массе преимуществ и простоте в применении картофелекопалки.
Виды картофелекопалок к мотоблоку
Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:
- простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями.
После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;
После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;- вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;
- транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.
Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон
струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.
Как сделать картофелекопалку для мотоблока своими руками?
Если вы хотите копать картошку мотоблоком, но средств на покупку картофелекопалки у вас нет, то вы можете сделать подходящее для работы оборудование своими руками.
Чтобы собрать простейшую картофелекопалку самому, вам понадобится:
- листовой металл, из которого будет изготовлен лемех. Толщина материала должна составлять не более 5 мм;
- арматура или круг из прочной стали, который потребуется для изготовления сеялки. Диаметр детали должен быть не менее 10 см;
- полоса из стали или швеллер, толщиной не менее 1 см – из него нужно сделать подвесное устройство;
- 3-сантиметровый уголок, который призван усилить конструкцию;
- сварочный аппарат;
- дрель;
- набор крепежей.
После подготовки инструментов и материалов обязательно изучите чертёж. При помощи схемы вам будет гораздо проще разобраться с тем, какие размеры должны быть у деталей, и как крепить элементы, используемые для сборки.
Изготовление простейшей картофелекопалки для мотоблока выполняется в таком порядке:
- Для начала нужно согнуть стальной лист. Это делается таким образом, чтобы итоговое изделие напоминало по своей форме культиватор «ласточкин хвост». Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
- К тыльной стороне лопаты приварите металлические прутья. При этом проследите, чтобы рабочая поверхность изделия осталась максимально твердой;
- Как вариант, для изготовления лемеха можно применить старые диски от циркулярной пилы. Они изготовлены из очень прочной стали, благодаря чему сделанный из них лемех прослужит максимально длительное время. Чтобы сделать элемент картофелекопалки, вырежьте из дисков две части и приварите их друг к другу под углом. После этого не забудьте закалить готовую деталь;
- В качестве стойки можно воспользоваться держателем от старого ручного плуга. Применять швеллеры или уголки для этого нельзя, так как с такой деталью копка картошки мотоблоком будет очень неудобным, и, к тому же, рисковым занятием;
- Для изготовления подвеса можно взять швеллер. Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.
Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.Изготовленная таким образом самодельная картофелекопалка способна прослужить достаточно длительное время. С такой конструкцией копка картофеля мотоблоком может осуществляться даже поздней осенью, в период первых заморозков.
Грохотная картофельная копалка своими руками
Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.
Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:
- профильная труба – с нее нужно сделать раму;
- 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
- металлическая арматура или круг;
- швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
- редуктор и передняя ступица от авто марки ВАЗ;
- соединение шлицевого типа;
- целое колесо с шиной;
- болгарка и дрель;
- сварочный аппарат;
- комплект крепежей.
Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.
Алгоритм изготовления выглядит следующим образом:
- Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
- В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
- Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
- Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
- Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.
Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца.
Она проста в применении и не требует особого ухода.Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.
рекомендации по созданию приспособления грохотного типа своими руками
Картофелекопалка для мотоблока – особенности изготовления своими руками
Ранее сбор урожая картофеля отнимал массу сил и времени. Сегодня жизнь фермеров упростилась, ведь появилась возможность приобрести картофелекопалку для мотоблока, которая существенно упрощает процесс, и позволяет сохранить силы и время. А если не полениться, то можно собрать копалку для мотоблока своими руками. В таком случае ферме сэкономит еще и неплохую сумму денег.
Типы картофелекопалок
Для копки картофеля мотоблоком существует немалое количество инвентаря. Все оборудование делится на несколько типов:
- Грохотные картофелекопалки;
- Устройства, оснащенные транспортерной системой;
- Стрельчатые конструкции.
От того, какого типа оборудование вы предпочтете, зависит скорость и качество копки картошки мотоблоком. Ниже рассмотрим каждый из видов инвентаря более подробно.
Особенности грохотных конструкций
Второе название такой конструкции – вибрационная копалка.
Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.
Грохотная картофелекопалка к мотоблоку, как правило, не способно обрабатывать большие участки за один раз. Водитель вынужден проходить тонкие полосы земли, из-за чего на сбор урожая тратиться много топлива и времени.
Оборудование с транспортером
Эта конструкция состоит из лепехи и движущегося транспортера. Перед тем, как копать картошку, потребуется проверить участок на наличие толстых сорняков, чтобы они не наматывались на «поднос» устройства.
Транспортер конструкции оснащен зацепным элементом, который призван удерживать картофель на специальной платформе.
При этом грунт просто сыпется с платформы, благодаря чему фермер получает чистый картофель.
Этот тип оборудования достаточно практичный, однако его не стоит применять на влажном грунте.
Конструкция стрельчатых картофелекопалок
Стрельчатая, или веерная конструкция, считается одной из наиболее простых. В процессе эксплуатации грунт подрезается ножами, и вместе с урожаем попадает на специальные прутья. С них грунт быстро осыпается, а картофель остается на их поверхности.
Этот тип приспособления показал свою эффективность на мягкой рыхлой земле.
Картофельная копалка для мотоблока такого типа имеет один недостаток – при обработке неровных участков, прутья когут застрявати в земле, из-за чего фермеру приходится постоянно останавливать работу.
Порядок изготовления картофелекопалки своими руками
Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:
- Несколько листов металла, швеллера и металлические уголки;
- Болты и гайки;
- Сварочный аппарат;
- Болгарка;
- Рулетка;
- Кувалда.
Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.
Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации.
Вся самодельная конструкция должна состоять из нескольких основных элементов:
- Лемеха;
- Опорно-транспортного механизма;
- Надежной рамы;
- Валов;
- Элеватора.
Процесс сборки выглядит следующим образом:
- Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
- Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см.;
- После этого необходимо приварить стойки.
Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
- Далее стойки соединяются кусками оставшегося швеллера.
Таким образом, у вас должен получиться своеобразный металлический треугольник;
- К нему приварите металлическую пластину.
После этого согните ее кувалдой и зафиксируйте с обратной стороны;
- Прикрепите лемех к элеватору посредством болтов;
- Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
- Закрепите валы на элеваторе;
- Зафиксируйте редукционный блок на стержне при помощи подшипников;
- В конце останется собрать опорно-транспортный механизм.
Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.
При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора.
Для больше надежности вместо болтов используйте сварку.
Источник: https://pro-motobloky.ru/motobloki/navesnoe/kartofelekopalka-obzor.html
Картофелекопалка своими руками — оборудование, материалы, порядок изготовления
Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.
Виды картофелекопалок
Картофелекопалки используют на рыхлых и средне уплотненных грунтах. Агрегаты для копки картофеля различаются:
- размерами;
- особенностями конструкции;
- шириной рабочей полосы;
- требованиями к очистке поля от сорняков;
- способами очистки клубней от земли.
Своими руками мастера делают картофелекопалки нескольких видов.
Наиболее популярны веерные и грохотные агрегаты. Более опытные мастера делают транспортерные и барабанные копалки для картофеля.
Веерная картофелекопалка для мотоблока
Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.
- Копалку прицепляют к мотоблоку.
- Лемех острым концом взрыхляет землю.
- Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
- Земля отделяется от клубней и сыплется на пашню сквозь прутья.
- Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.
Делаем веерную картофелекопалку своими руками
Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:
- листовая сталь толщиной 3-4 мм для изготовления ножа (лемех
Лучшие картофелекопалки для мотоблоков в 2020 году
Если не считать немногочисленных собственников шести соток, где под огород выделена только четвертая часть всего земельного участка, остальные давно применяют для сбора картошки автоматизированные устройства.
Это помогает достаточно быстро справиться с задачей и не бояться капризов природы.
Что из себя представляет картофелекопалка? Это достаточно простое приспособление, позволяющее автоматизировать ручной труд, ускоряя получение корнеплодов. Оно не только помогает сохранить силы и энергию человека, но и очистить овощи от комьев земли. Основные качества техники – эффективность, надежность и долговечность.
Но прежде, чем стать обладателем такого помощника, стоит узнать, какие бывают варианты, их функционал, просмотреть популярные модели, изучить рейтинг лучшей и качественной продукции. На что обратить особое внимание? На габариты, мощность, класс, тип грунта, объем предполагаемых работ. Но это не все критерии выбора.
Обзор картофелекопателей
Лучшие производители выпускают две категории данного товара:
- пассивные;
- активные.
Остановимся на каждом типе более подробно.
Пассивные
Представляет собой навесное оборудование, отличающееся элементарной конструкцией и бюджетной стоимостью.
У него несколько названий: стрельчатая, простая или веерная. Рабочие элементы: лапа с закрепленной «лопатой», к которой приварены пруты. Относится к категории универсальных. Функционирует следующим образом:
- Посредством лопаты происходит подрезание слоя земли, где располагается картофель.
- Проходя над прутьями, клубни очищаются от грунта, и остаются на поверхности.
- Потом следует ручная работа – идет помощник и собирает урожай.
По отзывам собственников — надежная продукция, но высокой производительностью похвастаться нельзя. К тому же 1/6 часть урожая может остаться в почве. К отрицательным моментам также стоит отнести значительный расход топлива, а также незначительную глубину копки, которая не превышает 15 сантиметров. Ширина захвата — всего 20 сантиметров. Данная техника крепится к культиватору или мотоблоку посредством сцепки.
Кроме картофельных, их используют для луковых, морковных, чесночных и свекольных посевов. В процессе уборки овощи сохраняют товарный вид.
Аппараты осиливают средние и легкие грунты. Ознакомимся с сильными и слабыми сторонами:
| Достоинства | Недостатки |
|---|---|
| Легко крепится | Небольшая глубина копки и незначительный захват |
| Может применяться с маломощными агрегатами | Сбор урожая происходит вручную, что существенно замедляет процесс |
| Недорогая | КПД на уровне 85 – 90% |
| Выпускается разных видов | Если поля существенной площади, то будет большой расход топлива |
| Копание осуществляется на второй и третьей передаче | Копка происходит через рядок |
| Надежная и долговечная | Используется только в средних и легких почвах |
Активные
Бывают двух видов:
- транспортерные;
- вибрационные.
Предназначены для подобных конструкций, и крепятся к ним посредством:
- редуктора;
- вала отбора мощности;
- ремня;
- специального адаптера.
Вибрационные модели еще называются грохотными. В народе часто используется слово «трясучка». Работает при помощи лемеха и вибрирующего стола. Происходит это следующим образом:
- Ножом подрезается грунт, где растет картофель (около 20 сантиметров). Ширина захвата – 39 сантиметров.
- Попадая на трясущуюся решетку, корнеплоды очищаются от земли.
Можно конструкцию усовершенствовать, подсоединив к ней сетку. Устройство оснащается двумя или одним эксцентриком. Первый вариант считается более продуктивным, так как имеет КПД до 98%.
| Достоинства | Недостатки |
|---|---|
| Осилит тяжелые грунты | Средняя цена значительная |
| Корнеплоды поднимаются на поверхность | Неэффективна на малень |
Плуг лопата на колесах своими руками + самодельная картофелекопалка | Сделай сам
В прошлом году я задумал сделать картофелекопалку, так как беспокоился о болях в спине, а сбор урожая нужно было максимально упростить.
В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашла подходящий вариант и сделала необходимый дизайн.
Примечание
Если при вспашке земля с картофелем расходится в стороны, и не падает на решетку, необходимо загнуть края лопаты или приварить борта высотой 5-6 см.
Для реализации идеи пригодился старый окучник, запряженный лошадьми, который так и не поднял руку, отправили в металлолом.
Снял башмак гильзы (центральную часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил.
Вырезал полукруглую лопату нужного размера из листовой стали толщиной 5 мм (см. Фото п. 1) Слегка согнул дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждак.
Режу стальную полосу сечением 25 × 3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего экскаватора.
Используя металлические стержни (3), втулки (4) (отрезки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.
Чтобы экскаватором было удобно работать и при вспашке он не отклонялся в сторону, я установил колеса (5). Ось для них сделал из обрезков П-образной формы, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно коляску или тележку).При помощи болтов с гайками собрал узел и закрепил на штанге лопаты-плуга.
Борозду рою землекопом, как обыкновенным плугом, земля с картошкой поднимается по лопате на решетку и просыпается через нее.
Кстати
Испытав экскаватор в кейсе, убедился, что колесная база должна регулироваться по высоте, благодаря этому можно выбрать желаемый угол проникновения лопаты, тем самым снизив нагрузку на руки.
© Автор: Василий Покрачко, село Красная Беларусь, Могилевская область Автор фото
Смотрите также: Картофелекопалка своими руками (фото)
ПРИМЕЧАНИЕ. НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ
НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ Все копают картошку плугом, но даже после этого нужно вручную выкопать отвал земли для сбора урожая. Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простенькое устройство для своего мотоблока.
Подготовка и сборка
Из профильной металлической трубы сечением 40 × 40 мм и уголка с полкой 50 мм сварил П-образный каркас (форма и размер произвольные) для крепления будущего экскаватора к мотоблоку.
Он взял стальную полосу сечением 40 × 5 мм и с помощью кувалды и круглой железной трубы согнул ее в виде крюка. Ближе к концу последнего из окучника трактора приваривали клин, слегка разводя лезвия в стороны.Для этого просто постучите кувалдой по изгибу (посередине).
Арматурный стержень d 12 мм был разрезан на шесть отрезков длиной 350 мм. Металлические штифты приваривают к «хвосту» окучника на расстоянии 50-60 мм друг от друга. Стрела готова, закрепляем на раме болтом и гайкой ТМ14 (фото 1)
Работа картофелекопалки
Рама с устройством закреплялась на мотоблоке.
Последний устанавливают напротив борозды так, чтобы он находился между колесами.Закапываю копатель в землю и по борозде гоняю мотоблок. Окучник вспахивает почву, а штифты ее разламывают, в результате картофель остается на поверхности (2 фото) и его нужно просто собрать.
© Автор: Евгений Штойко, с. Лозовое, Хмельницкая область Автор фото
.КАРТОФЕЛЬ СВОИМИ РУКАМИ — ВИДЕО
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
..Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Приспособления под мотоблок своими руками — советует инженер | Своими руками
Так получилось, что три года назад врачи установили кардиостимулятор и сделали мне инвалидность.
И запрещен тяжелый физический труд. Перед ним стоял выбор — ничего нельзя сделать, но вы хотите это сделать.К счастью, по профессии я инженер, решил сделать оборудование, облегчающее работу на объекте.
Приближалось время копки картошки. И в течении 10 дней нужно было сделать картофелекопалку, которая крепится к мотоблоку.
Посмотрел дизайн в магазине и в Интернете, сделал то же самое .
.. и остался недоволен результатом. Доработал: максимально упростил конструкцию, упростил — и у нас получилась отличная миниатюрная картофелекопалка без погремушки.На все ушло около месяца. Но картофелекопалка получилась именно такой!
Сейчас прицепляю к мотоблоку, заводим двигатель — поехали! За агрегатом можно ходить, можно просто смотреть, как он работает, снаружи — на эффективность работы это не влияет.
А теперь подробнее расскажу о конструкции. Рама картофелекопалки изготовлена из стального профиля, а сцепное устройство для навешивания на мотоблок — швеллерное. Я взял опорные колеса от старого окрасочного оборудования, используя квадрат и приваренные уголки, закрепил их на раме, сделав регулируемыми — для изменения глубины копания.
Смотрите также: Система зажигания для мотоблока своими руками (+ схема)
Лемех металлический из старой тары, только режущая кромка усилена прочным металлом от стальной пилы. На плуги свариваются стальные прутки из проволоки толщиной 8 мм.
На раму сверху установил вал на подшипниках с ковшом от стиральной машины с одной стороны и эксцентриком с другой. При помощи ременной передачи крутящий момент от двигателя передается на шкив, затем с помощью тяги возвратно-поступательное движение передается на экран.В конструкции картофелекопалки использованы самодельные сайлентблоки из металлических гильз и гильзы с усилителем резьбы.
Детали картофелеуборочного комбайна окрашены в соответствующие цвета и собраны в единую конструкцию. Получился довольно легкий, но крепкий картофелекопатель. Со своей задачей справляется на «отлично».
Однако во время работы возникла неожиданная проблема: картофелеуборочный комбайн быстро забился ботвой. Вручную косить не могу.
Пришлось остроумно и в кратчайшие сроки переподключить из бензопилы, металлического уголка из бронированной сетки грядки, колес от коляски и стальных труб, была создана мотокоса для стрижки ботвы.Кстати, сейчас меня заготавливают той же косой, которая требует много фарма.
Из уголка с помощью сварочного аппарата изготовлен каркас мотокосы, из труб приварен руль для управления (на нем закреплен рычаг управления дроссельной заслонкой двигателя). На раму установил и закрепил бензопилу, предварительно проворачивая редуктор ведущей звездочкой вниз. К ведущей звездочке через соединительную втулку режущий нож изготовлен из высокопрочной стали.
Рама мотоцикла была смонтирована на трех колесах от детской коляски.Почему три? Потому что четвертое колесо мешает процессу укладки голенища в междурядье. Из стальной штанги изготовили кронштейн для подъема лежачих листьев и перемещения ее на левое междурядье. Таким способом легко и быстро сделали мотоцикл для стрижки ботвы.
После того, как рядки были подрезаны, я прицепил к мотоблоку картофелекопалку и начал копать … Сбор картофеля превратился в игру! Легко косит, без усилий копает. Единственная сложность заключается в том, что вам вместе с супругом придется вручную собирать картошку.Но время придет, мы хорошенько подумаем, и эта проблема тоже будет решена.
Кстати, на областной выставке-ярмарке технического и народного искусства «А невозможное возможно» моя картофелекопалка заняла первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).
В заключение хочу сказать, можно все: вырастить хороших детей, построить дом, посадить дерево, сделать любой агрегат, получить хорошие урожаи. Главное, чтобы было желание.
Смотрите также: Какие насадки к мотоблоку
Навесное оборудование для мотоблока своими руками — фото и чертежи
- С помощью сцепного устройства соединяем картофелекопалку с мотоблоком. Через ремень происходит передача крутящего момента от двигателя к картофелекопателю
- Motocos для скашивания листьев картофеля с устройством для подъема верхних частей ботинок
3. Начальный этап сборки картофелекопалки с установкой угла атаки лемеха и глубины копания
4.
Из поливочного шланга (шланги с усилителем резьбы), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения движущихся частей между собой
5 и 6. Все детали картофелекопалки изготовлены, окрашены. Можно приступить к сборке
Чертеж картофелекопалки
Рама с размерами обозначена синим, подвижные штанги с размерами красным, лемех со штангами и опорными колесами черно-серый на валу на подшипниках со шкивом
© Автор: Ю.ЛЕСКОВ
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
..Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Адаптер для мотоблока сделает работу дороже
Шагающий трактор для сельскохозяйственных работ — вещь незаменимая, особенно в большом доме.На ферме, на даче, в государственных учреждениях для такого неутомимого помощника есть работа круглый год. Неудивительно, что спрос на это оборудование из года в год увеличивается.
Рассудительный хозяин, приобретя такой прибор для своих нужд, обязательно позаботится о том, чтобы агрегат был многофункциональным и не простаивал без работы.
Для этого потребуется много дополнительного навесного оборудования, а его установка значительно упростит переходник на мотоблоки. Этот агрегат является связующим звеном между мотоблоком и дополнительным оборудованием: картофелекопалкой, асоциатом, плугами, культиваторами, боронами и т. Д.
Оказывается, это ценное устройство превращает простой мотоблок, минитрактор и значительно расширяет его возможности. Следует понимать: сначала на основание устанавливается адаптер, а затем к нему присоединяются различные механизмы крепления. Замена одного типа оборудования на другой не занимает много времени.
Автомобильный адаптер для мотоблока — это механическое устройство, состоящее из рамы и сиденья, колесной пары и узла сцепления.
Имея такую вещь, нет необходимости вручную управлять мотоблоком, иногда прилагая значительные усилия.Управляется рычагом, расположенным на сиденье оператора. Вся техника, задействованная в этом деле, находится на глазах у сотрудника. Возможность работать сидя экономит много сил и здоровья.
Адаптер для мотоблока облегчает выполнение многих операций по культивации и уборке территории: рытье и рыхление, окучивание, опрыскивание, прополку посевов, копку картофеля, уборку мусора и снега. Возможен подбор кузова для перевозки грузов. Для увеличения количества одновременно используемых орудий (паровые плуги, окучники и др.) Используйте двойную универсальную муфту.Калибр для удобства регулировки. Адаптер для мотоблока оснащен специальной педалью, благодаря которой навесное оборудование всегда можно поднять над землей, если вы хотите сделать поворот или переместиться с места на место. Некоторые модели имеют телескопическую веху. Колеса обычно устанавливаются мощные, на шариковых подшипниках.
Рекомендуемые
Настройки IPTV «Ростелеком». Каналы IPTV
Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком.И это действительно удобно, потому что цифровые каналы лучше выглядят за счет лучшего изображения, звука.
Но для начала нужно уточнить некоторые моменты ….
IMEI: как сменить телефон самостоятельно
Если вам нужно сменить IMEI на телефоне, эта статья предоставит полную и верную информацию о том, что такое код IMEI, какой для чего он нужен, и как его поменять. Какой IMEI вы, возможно, уже сталкивались с этим понятием, значит, вы знаете, что …
Стиральная машина Bosch MAXX 4: инструкция по эксплуатации
Всем известный производитель Bosh, до этого Вы представляете миру очередную новинку, не только проводит множество испытаний, но и использует все доступные методы для обеспечения максимальной безопасности.Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней …
Адаптер для мотоблока позволяет существенно упростить работу фермера, особенно при обработке больших предметных площадей. Разнообразие этих агрегатов в совокупности позволяет удовлетворить существующий спрос, выбрать механизм мотоблока можно практически любой.
