на естественной тяге с нижней эжекцией

Содержание

  • 1 Устройство аппарата с нижним расположением эжектора
    • 1.1 Принцип работы дымогенератора
    • 1.2 Схема и чертежи генератора дыма с нижним забором воздуха
  • 2 Как сделать дымогенератор с нижним эжектором своими руками
    • 2.1 Какие материалы потребуются
    • 2.2 Инструкция по сборке
  • 3 Как пользоваться дымогенератором
    • 3.1 Полезные советы

Для того, чтобы можно было побаловать свою семью и друзей вкусными домашними копченостями, обязательно нужна коптильня. Для того, чтобы ею было удобнее пользоваться, стоит приобрести качественный дымогенератор.

Устройство аппарата с нижним расположением эжектора

Дымогенератор, который используется для нижнего копчения, имеет, как правило, небольшой размер и отлично работает в комплекте с маленькой коптильной камерой. Во всех остальных случаях такой аппарат имеет некоторые недостатки.

  • Направление потока воздуха может не совпадать с тягой, что отрицательно сказывается на процессе горения.
  • Камера большого размера будет часто тухнуть, а маленькая непрерывно работает недолгое время.
  • Дым в дымоход идет сразу с той зоны, где горит топливо, что приводит к повышению его температуры.
  • Труба дымохода нуждается в дополнительной защите, чтобы в нее не попадали опилки.

Принцип работы дымогенератора

Дымогенератор с нижним расположением эжектора имеет весьма простой принцип работы.

  • До начала запуска процесса копчения, внутрь корпуса нужно поместить опилки и поджечь их.
  • Для того, чтобы они лучше горели и при этом подача дыма в камеру горения была стабильной, используется компрессор, подающий воздух.
  • Опилки, которые начинают тлеть, практически сразу выделяют дым. Он проходит по специальной трубке и попадает непосредственно в коптильню.
  • За то время, что дым будет проходить по трубке, он остынет до нужной температуры. Для того, чтобы можно было контролировать температуру дыма, в коптильной камере или на самом конце трубы устанавливается специальный термометр.

Схема и чертежи генератора дыма с нижним забором воздуха

Дымогенераторы с нижним забором воздуха используются для того, чтобы производить необходимое количество дыма для поддержания стабильного процесса копчения. Схемы и чертежи можно без проблем найти в Интернете. На первый взгляд может показаться, что конструкция достаточно сложная, но на самом деле это не так. Нужны только определенные материалы и инструменты. Также важно прислушиваться к советам специалистов. Благодаря этому можно без проблем изготовить генератор дыма с нижним забором воздуха в домашних условиях. Основным преимуществом подобной конструкции является то, что он может работать в полностью автономном режиме и не нуждается в постоянном контроле и наблюдении.

Чертеж генератора дыма с нижним забором воздуха

Дымогенератор имеет достаточно простое устройство. Главным источником дыма выступает щепа, стружка или специальные опилки, которые помешаются внутрь конструкции и на протяжении долгого времени медленно тлеют. К выбору опилок нужно отнести максимально серьезно. Не стоит покупать щепу, изготовленную из хвойных пород дерева. Лучше всего для копчения приобрести опилки лиственных пород древесин. В некоторых случаях могут использоваться фруктовые опилки.

Основная задача мастера – это собрать все используемые части корпуса аппарата так, чтобы дым подавался в коптильный шкаф максимально равномерно.

Как сделать дымогенератор с нижним эжектором своими руками

Если не требуется изготовление копченостей в производственных объемах, то вполне реально сделать простой генератор дыма своими руками. Для корпуса можно использовать обычную металлическую трубу, в которую засыпаются щепа и опилки. Стружку нужно поджечь снизу. Дум будет подниматься вверх и попадать в коптильную камеру по специально приваренной трубе.

Для того, чтобы немного усилить тягу вверху корпуса, нужно подключить компрессор, производительность которого будет составлять примерно 1,5-2 литра в минуту. Вполне можно воспользоваться компрессором из старого холодильника или аквариумным устройством. Стоит отметить, что аквариумный компрессор несколько лучше, ведь позволяет регулировать интенсивность выхода дыма.

Какие материалы потребуются

Для корпуса нужно подготовить или круглую трубу, диаметр которой будет составлять 80-90 мм или профилированную трубу, диаметр которой будет превышать 80 мм. Чем шире будет труба, тем больше щепы в нее поместится. Соответственно, дымогенератор будет работать дольше без дополнительной засыпки опилок. В то же время, слишком большой генератор дыма не удобный в эксплуатации. Его будет трудно не только заправлять, но и чистить.

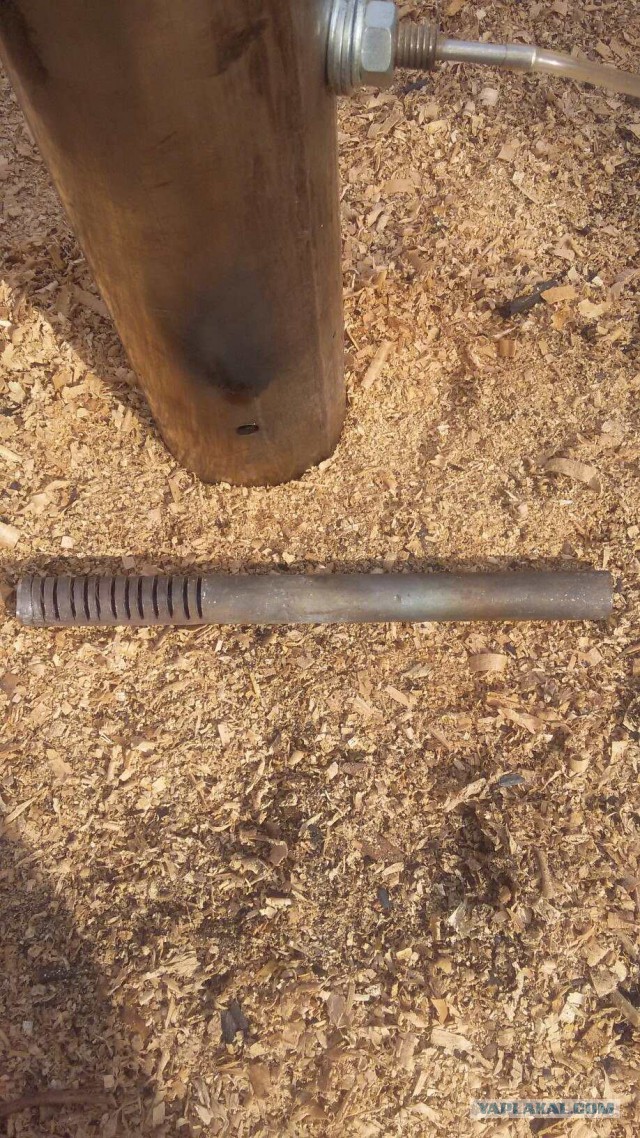

Длина трубы должна составлять минимум 60 см. Оптимальным вариантом считается длина один метр. Также понадобится кусок трубы ¾ дюйма размером от 30 сантиметров. После того, как конструкция будет готова, нужно подобрать трубку ¼ дюйма. Ее длина подбирается в зависимости от размеров дымогенератора.

Заранее готовится специальная металлическая сетка, ячейки которой не будут превышать 2-3 мм. Подойдет и пластина, в которой будет много небольших дырочек. Для того, чтобы сделать ножки конструкции, подойдут отрезки арматуры или прутка. Можно сделать устройство без ножек, но оно будет не таким устойчивым. Понадобится компрессор и штуцер, с помощью которого можно будет подключить трубки от компрессора.

Инструкция по сборке

Разберемся как сделать своими руками дымогенератор с нижним забором воздуха на основе из профильной трубы, сечение которой составляет 100х100 мм.

  • Отступите от нижнего края трубы 2 см и сделайте с помощью болгарки небольших пропилы с двух сторон, противоположенные друг другу.
  • Из сетки вырезается квадрат, немного больше, чем сечение используемой трубы. Он вставляется внутрь трубы и закрепляется в сделанных ранее пропилах.
  • С другой стороны нужно приварить кусок трубы ¾ дюйма.
  • Напротив этой трубы аккуратно приваривается штуцер, к которому нужно будет подключить компрессор. Важно расположить его так, чтобы центр совпал с центром приваренной ранее трубы.
  • После этого, тонкая трубка вставляется в штуцер. Она должна пройти сквозь корпус дымогенератора и войти в трубу, которая находится напротив штуцера, максимум на 1 см. С помощью этой трубки будет поступать воздух от компрессора, что позволит получить нужную тягу и стимулировать горение. Благодаря тому, что мощность компрессора можно регулировать, получится контролировать интенсивность выхода дыма.
  • Следующий этап – крышка. Из целого куска металла нужно вырезать квадрат, размеры которого будут чуть больше сечения трубы. В центральной части квадрата вырезается небольшое отверстие, в которое нужно установить ручку. Идеальным вариантом станет ручка из дерева. Такой крышкой пользоваться не очень удобно, ведь она будет все время слетать. Поэтому нужно обрисовать контур трубы, отступить от отметки несколько миллиметров и аккуратно приварить тонкую полосу металла. В таком случае крышка будет надежно фиксироваться и не слетать.
