Все виды плит перекрытия: размеры и маркировка

В основном плиты перекрытия (ПП) используют при строительстве. Они формируют прочный горизонтальный каркас. Выделяют 3 категории конструкций для возведения зданий и сооружений:

  • Межэтажные.

  • Чердачные.

  • Подвальные.

На этом функционал железобетонных изделий не заканчивается. Ими накрывают канализационные колодцы. Используют для обустройства теплотрасс и других подземных коммуникаций.

Виды

Основной компонент при производстве перекрытий — бетонная смесь. Рёбрами жёсткости служит арматура.

Поэтому ключевая особенность изделий — большая масса. Для доставки ПП на участок понадобится спецтехника. Какая именно? Зависит от габаритов.

Расскажем о каждом виде подробнее.

Пустотные: ПК и ПБ

Ходовые изделия на рынке. Их применяют при многоэтажной и малоэтажной застройке. Другая полезная функция — верхнее покрытие для теплотрасс, водопроводных и сточных систем.

Вдоль плит ПК располагаются пустоты. Они бывают круглые, полукруглые и даже в виде овала. На глаз изделия сложно назвать прочными. Но продуманная конфигурация плотности бетона и формы позволяет выдерживать высокие нагрузки.

Выделяют следующие категории многопустотных ПП по числу сторон опирания:

  1. ПК2 стороны.

  2. ПКТ3 стороны.

  3. ПКК4 стороны.

По конструктивным особенностям категории таковы:

  • ПБ — изготавливаются без опалубки. Гладкие. Подходят для потолков и полов.

  • НВ — арматурный каркас выложен в 1 ряд.

  • НВК — внутри толстая арматура в 2 ряда.

Серия ПК

появилась ещё в СССР и не отличалась гладкой структурой поверхностей. Серию ПБ можно назвать изделием второго поколения, улучшенного.

Размеры ПК шириной 1,19 м:

Маркировка Длина (L), мм Ширина (B), мм Высота (H), мм Масса, т
ПК 15-12-8 1480 1190 220 0.539
ПК 16-12-8 1580 1190 220 0. 576
ПК 17-12-8 1680 1190 220 0.612
ПК 18-12-8 1780 1190 220 0.648
ПК 19-12-8 1880 1190 220 0.685
ПК 20-12-8 1980 1190 220 0.721
ПК 21-12-8 2080 1190 220 0.758
ПК 22-12-8 2180 1190 220 0. 794
ПК 23-12-8 2280 1190
220 0.831
ПК 24-12-8 2380 1190 220 0.867
ПК 25-12-8 2480 1190 220 0.901
ПК 26-12-8 2580 1190 220 0.936
ПК 27-12-8 2680 1190 220 0.970
ПК 28-12-8 2780 1190 220 1. 007
ПК 29-12-8
2890 1190 220 1.043
ПК 30-12-8 2980 1190 220 1.080
ПК 31-12-8 3080 1190 220 1.117
ПК 32-12-8 3180 1190 220 1.153
ПК 33-12-8 3280 1190 220 1.190
ПК 34-12-8 3380 1190

ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий.
Типы и основные параметры


ГОСТ 26434-2015



МКС 91.080.40

Дата введения 2017-01-01

Предисловие


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом "ЦНИИЭП жилища - институт комплексного проектирования жилых и общественных зданий" (АО "ЦНИИЭП жилища")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

Краткое наименование страны по
МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-85*
________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. - Примечание изготовителя базы данных.

6 ПЕРЕИЗДАНИЕ. Июль 2017 г.


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www. gost.ru)

1 Область применения


Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытий, общие технические требования к ним.


Настоящий стандарт распространяется на сборные железобетонные плиты перекрытий, изготовляемые из конструкционного тяжелого и легкого бетонов (далее - плиты) и предназначенные для несущей части перекрытий жилых зданий.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на плиты конкретных типов.

2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения


Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3. 1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные - несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.

4 Типы, основные параметры и размеры

4.1 Плиты подразделяют на следующие типы:

- сплошные однослойные:

- 1П - плиты толщиной 120 мм,

- 2П - плиты толщиной 160 мм;

- многопустотные:

- 1ПК - плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,

- 2ПК - плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,

- ПБ - плиты толщиной 220 мм безопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П, 2П и, при условии стендового формования, 1ПК, 2ПК могут быть предусмотрены для опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

Таблица 1

Типоразмер плиты

Координационные размеры плиты, мм

Масса плиты (справочная), т

Плиты перекрытия: толщина, габаритные размеры и характеристики

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

  • прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
  • жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
  • звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
  • теплозащита;
  • огнеупорность;
  • экономичность предполагает наименьший вес при небольшой толщине;
  • индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

  1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
  2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
  3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

  • марки железобетонной конструкции;
  • названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
  • штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

  • ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
  • пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
  • через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
  • пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
  • применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Плиты перекрытия для частного дома. Размеры и правила монтажа?

Плиты перекрытия (ПП) пустотные из железобетона являются наиболее распространенным элементом междуэтажных горизонтальных конструкций. Они отделяют цокольный (подвальный) этаж от первого и, в случае многоэтажного строительства, каждый последующий этаж от нижележащего. Железобетонные конструкции используют в капитальных строениях по причине значительного веса перекрытий и необходимости установки плиты на опорную часть длиной не менее 90 мм. Это возможно при толщине стен не менее 200-250 мм.

Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.

Размеры плит перекрытия ПК

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Опорные части ПП

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона – читайте статью.

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

  1. Технические параметры
  2. Расшифровка маркировки
  3. Область применения
  4. Стоимость панелей разных серий

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

Тип Фактическая толщина, мм Длина (максимальная, включительно), м Приведенная толщина плит (отношение объема бетона к площади) мм Диаметр пустот, мм Номинальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК 220 7,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны) 120 159 185
2ПК, 2ПКТ, 2ПКК 7,2 160 140
3ПК, 3ПКТ, 3ПКК 6,3 127
4ПК 260 9,0 159 *
5ПК 12 170 180 235
6ПК 150 203 233
7ПК 160 7,2 90 114 139
ПГ 260 12 150
ПБ 220 Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

  • Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
  • Улучшить изоляционные способности здания.
  • Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
  • Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

Серия Несущая способность, кг/м2 Размеры

(длина× ширина× толщина), мм

Вес, кг Цена за 1 шт, рубли
ПК 16.10-8 800 1580×990×220 520 2 930
ПК 20.12-8 1980×1190×220 750 4 340
ПК 30.10-8 2980×990×220 880 6 000
ПК 36.10-8 3580×990×220 1060 6 410
ПК 45.15-8 4480×1490×220 2120 12 600
ПК 60.18-8 5980×1780×220 3250 13 340
ПК 90.15-8 8980×1490×220 4190 40 760
2ПК 21. 12-8 800 2080×1190×220 950 3 800
2ПК 62.10-8 6180×990×220 2425 8 730

Плиты перекрытия, классификация - фото примеров

Чтобы вы не строили из капитальных сооружений, вам не обойтись без плит перекрытия. Они нужны будут в любом случае, независимо от этажности дома или гаража, а также их размеров.

Плиты перекрытий бывают разными. Разобраться, какая их конкретно разновидность требуется в вашем случае, можно только ознакомившись с их ассортиментом и качественными характеристиками.

Железобетонное перекрытие, что это?

Если посмотреть в определение, то станет ясно, что плитой перекрытия называют конструктивный элемент здания или иного строительного объекта, разделяющего его на отдельные этажи. Их задача – совместно с другими несущими конструкциями обеспечить строению конструктивную жесткость. Плиты имеют форму прямоугольника и делают их, в основном, из железобетона.

Схема железобетонного перекрытия

к оглавлению ↑

Виды плит для перекрытий

Данные строительные конструкции различают по нескольким параметрам. По способу производства они бывают:

1. Монолитные.

Монолитная плита перекрытия

2. Сборного железобетона.

Сборно-монолитная плита перекрытия

Первые изготавливаются прямо на стройплощадке. Выглядит процесс следующим образом:

– В указанном проектом месте собирается опалубка.

Сборка опалубки для плит перекрытия

– В готовом «ложе» монтируется арматурный каркас.

Арматурный каркас для монолитной плиты перекрытия

– Последним шагом становится заливка на подготовленный участок бетонной смеси.

Заливка опалубки бетонной смесью

Элементы сборного железобетона отливаются на заводах железобетонных изделий с соблюдением все норм и стандартов. На объекты их доставляют специальным транспортом и сразу берут в работу. Монтаж осуществляется по проектному предписанию.

Железобетонные плиты подразделяются на категории по критериям внутренней структуры и конструкционным особенностям. В классификации представлены:

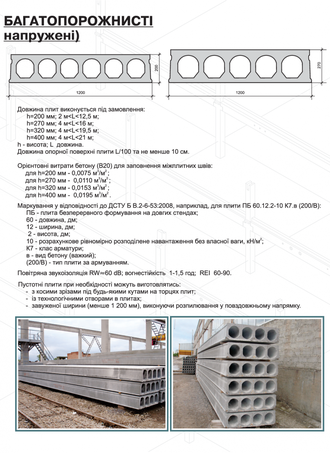

1. Многопустотные плиты, маркируемые «ПК».

Многопустотные плиты перекрытия

2. Плиты перекрытий, маркируемые «ППС».

Плита перекрытия ППС

3. Облегченные плиты, маркируемые «ПНО».

Плиты перекрытия ПНО

Полнотелые плиты

К полнотелым конструкциям плит относятся:

1. Безбалочные.

2. Ребристые.

3. Кессонные.

Безбалочные модели

Плиты этого вида монолитны, с ровной поверхностью. Опорой для них служат как стены, так и колонны. Это представители именно той категории железобетонных плит, которые рекомендуются для формирования перекрытий в жилых домах.

Безбалочная система перекрытия

Гладкая структура поверхностей избавляет от необходимости, при дальнейшей отделке помещений, скрывать потолочную зону за каркасами подвесных декоративных систем. Плиту можно просто прошпаклевать и выкрасить. Все просто и очень красиво.

Безбалочные плиты перекрытия

Ребристые модели

Плиты перекрытия данной серии являют собой систему, скелетной составляющей которой служат перекрещенные балки, с залитыми бетоном образовавшимися пустотами. Ребристые плиты готовы выдерживать самые серьезные нагрузки. Они незаменимы в строительстве габаритных торговых площадей и производственных цехов, где устанавливается тяжелое оборудование.

Ребристые плиты перекрытия

Для частного строительства плиты перекрытия ребристой серии, использовать нецелесообразно ни по каким показателям. Во-первых, это дорого, во-вторых – просто ненужно.

Кессонные модели

Их конструкция сродни вышеописанным ребристым плитам, только в ячейки сетки образованной балочной основой заливается менее толстый слой бетонного раствора. Этот тип плит тоже рассчитан для обустройства промышленных объектов и чрезвычайно вынослив. Для жилищного строительства особого интереса не представляет.

Сущность кесонного перекрытия

Чем хороши полнотелые плиты перекрытий, так это неограниченностью размеров своих габаритов, поскольку собираются монолитные элементы непосредственно на месте своего расположения.

Многопустотные плиты отлиты таким образом, что внутри них появляются продольные, аналогичные форме труб, просветы. Это уменьшает общую массу конструкции, создает дополнительные ребра жесткости, улучшает показатель шумопоглощения.

Кесонные перекрытия создают дополнительные ребра жесткости

Подобное усовершенствование позволяет использовать многопустотные плиты для перекрытия пространных пролетов и в местах повышенной нагрузки.

Кесонные плиты перекрытия

Плиты этой категории отличаются:

1. Формой.

2. Диаметром пустот.

3. Габаритными размерами.

В соответствии с этими признаками пустотные плиты и были разделены на типы, каждый из которых получил индивидуальную маркировку.

– Изделия с округлыми пустотами, диаметром 159 мм и сечением плиты 220мм, предназначаются для перекрытия стен с опорой на две стороны. Их классификационная маркировка 1ПК.

Кесонные плиты перекрытия с округлыми полостями

– Железобетонные плиты с теми же параметрами пустот и плиточного сечения, но предусматривающие опирание по трем сторонам, промаркированы как 1ПКТ.

Плиты перекрытия ПКТ

– Еще один аналогичный по всем параметрам представитель плит перекрытий, требующий при своей укладке опоры со всех четырех сторон, был помечен как 1ПКК.

Плиты перекрытия ПКК

– 220 миллиметровую плиту с диаметром пустот 140 мм и укладывающуюся с опорой на две стороны, маркировали как 2ПК.

Плиты перекрытия 2ПК

– Ее аналог с тремя опорными сторонами, обозначен 2ПКТ.

– Последний представитель данной размерной серии с четырехсторонней опорой промаркирован 2ПКК.

– Круглопустотная плита перекрытия все тех же 220 мм, но с отверстиями, диаметр которых уменьшен до 127 мм, с обязательной опорой на две стороны торца, имеет пометку 3ПК.

Круглопустотная плита перекрытия ЗПК

– Размерный аналог с тремя опорными сторонами промаркирован 3ПКТ.

– Соответственно, плита с размером 220 мм и пустотами 127мм диметра, нуждающаяся в опорах под все четыре стороны, обозначена как 3ПКК.

Круглопустотная плита перекрытия ЗПКК

– 260 миллиметровая плита с диаметром округлых пустот 159 мм и двух торцевой опорой отмечена как 4ПК.

– Более толста плита, сечением 260 мм и округлыми просветами диаметром 180 мм, имеет маркировку 5ПК. Опорными у нее являются 2 торцевые стороны.

– Двухопорная плита сечением 300 мм и диаметром отверстий 203 мм обозначена 6ПК.

– Железобетонная плита со 160 мм толщиной и отверстиями 114 мм, также относится к подвиду двухопорных моделей и маркируется 7ПК.

– Плита сечением 260 мм и овальной формой пустот должна опираться на стены двумя торцами. Она промаркирована буквами ПГ.

Ребристые плиты перекрытия ПГ

– Последний в классификации вид панели, производится способом непрерывной формовки. При сечении в 260 миллиметров и диаметральных пустотах 159 миллиметров они могут нарезаться в следующих унифицированных размерах:

1. По длине – 6 и 12 метров.

2. По ширине – 1. 1,2. 1,8 метров.

Опора таким плитам нужна под две торцевые стороны. Отличительная маркировка серии – ПБ.

Безопалубочные плиты перекрытий ПБ

Кроме разницы в толщине и геометрических показателях, пустотные плиты разнятся способом армирования. По ГОСТу изделия с двумя и тремя опорными сторонами комплектуются предварительно напряженной арматурой. Грамотный застройщик, видя такие плиты, знает, что бить в них отверстия для прокладывания коммуникаций нужно так, чтобы не нарушить целостность арматурной сетки.

Беспрепятственно пробивать можно перекрытия категории ПК и ПГ. Диаметр их пустот не менее 114 см, что позволяет беспрепятственно проводить через них канализационные стоки даже 100 мм сечения.

к оглавлению ↑

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

Плиты перекрытия ППС

к оглавлению ↑

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий

к оглавлению ↑

Сравнительный анализ монолитных перекрытий и плит сборного железобетона

Занимаясь строительством собственного дома за городом, вы непременно столкнетесь с вопросом закупки плит перекрытия. Чему отдать предпочтение? С этим вам поможет определиться знание плюсов и минусов каждого типа железобетонного изделия.

Начнем с монолитных видов.

«За» них говорит:

1. Умеренная материалоемкость.

2. Отсутствие возможности ошибок при монтаже.

3. Отсутствие швов.

У монолитных плит перекрытия отсутствуют швы

4. Долговечность эксплуатационного срока.

«Против» свидетельствует:

1. Сезонность ведения работ.

2. Трудоёмкость процесса (создание опалубки и дорогостоящих подмостей).

Возведение монолитных перекрытий достаточно трудоемкий процесс

3. Затягивание сроков строительства (придется ждать застывания бетона естественным путем).

4. Необходимость привлечения специалистов для правильного армирования монолитной плиты.

5. Цена строительных работ с обустройством монолитных перекрытий возрастает.

Преимущества заводских конструкций межэтажных перекрытий:

1. Изготовление в условиях цехов, с соблюдением всех технологий и лабораторным контролем качества.

2. Простота сборки.

3. Скорость монтажных работ.

Заводские плиты перекрытий отличаются быстротой установки

Из недостатков, можно отметить лишь меньшую жесткость относительно монолита.

к оглавлению ↑

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

4. Требуйте приложения паспорта качества на поставляемый вам товар.

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

к оглавлению ↑

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

к оглавлению ↑

Заключение

Раньше, глядя на сложенные в штабеля железобетонные плиты, вы даже не догадывались, сколько полезной информации содержит их маркировка. Все изделия были для вас на одно «лицо». Но, столкнувшись с непосредственным процессом строительства, пробел в знаниях придется восстанавливать, иначе полноценно контролировать его ход вы не сможете.

Видео








Автор: Михаил Бонд

Рейтинг:
Загрузка...

Понравился пост? Поделись с друзьями!

Хозяйственные постройки ... - Ч5 Элементы конструкции: Полы-Крыши

Хозяйственные постройки ... - Ч5 Элементы конструкции: Полы-Крыши
Этажей

Содержание - Предыдущая - Следующая

Полы в зданиях могут быть такими же простыми, как и уплотненный грунт. на участке до строительства здания или сложным, как красиво отделанный паркет из твердых пород дерева.Хорошо подобранный, хорошо сложенный пол обеспечивает защиту от паразитов и грызунов, легко чистые, сухие, долговечные и ценные для здания. За при особых обстоятельствах он может быть предназначен для стирки, особенно привлекательный, с теплоизоляцией, с уклоном в канализацию или идеально чистый и ровный.

Для хозяйственных построек, в том числе домов, предлагает простые перекрытия. твердые, прочные поверхности на уровне земли, вероятно, подходит для подавляющего большинства ситуаций.Полы могут быть построены на уровне земли, то есть на почве внутри здания, в котором в случае, если они называются сплошными или ровными полами, или они могут быть поддерживаются на балках и балках, в этом случае они называются подвесные или надземные полы. Готовый уровень солидный пол должен быть не менее 150 мм над уровнем земли в качестве защита от затопления. Верхний слой почвы следует удалить и заменен на грубый материал до того, как фактическая плита перекрытия будет построен.

Рисунок 5.30a Бамбук и стена

Рисунок 5.30b Штукатурка бамбуковые коврики

Рисунок 5.30c Тканый бамбук панели (японские стеновые панели)

Рисунок 5.31 Вертикальный брус сайдинг. Обратите внимание на отдельные гвозди возле центра каждой доски и прикрутите доску. допускают усадку и набухание.

Сплошные или несложные полы

Утрамбованный грунт часто подходит для полов животных приюты и, возможно, дома фермерских семей.Oни должны быть спроектированы немного выше уровня земли за пределами здание и будет улучшено за счет стабилизации муравейником глина, коровий навоз, известь или портландцемент.

Обсуждение стабилизирующих материалов для использования в различных Обстоятельства описаны в главе 3.

Бетон делает пол более прочным, твердым и чистым. Правильно построенные бетонные полы можно сделать достаточно сухими, чтобы их можно было используется для хранения зерна или домашнего хозяйства.На рисунке 5.32 показан крестик участки стабилизированного грунта и бетонные перекрытия. Земляной пол подходит для хорошо дренированного участка показан на рисунке а, а бетонный пол, который должен быть умеренно сухим, показан в b. В крупнозернистый заполнитель одного размера, показанный в c, используется для предотвращения капиллярное движение воды к нижней стороне пола. В полиэтиленовый лист предотвращает попадание влаги на бетонную плиту а слой песка или раствора защищает лист от проколотый.

Этаж

- 2 слоя утрамбованного стабилизированного грунта (50 мм)
- Утрамбованный песок
- Существующий грунт (верхний слой почвы удален)

Рисунок 5.32a Дренированная скважина сайт

Этаж

- Бетонная плита (мин. 75 мм)
- утрамбованный песок (100-150мм)
- Существующие недра

Рисунок 5.32b Хорошо дренированный сайт

Этаж

- Бетонная плита (мин. 75 мм)
- Полиэтиленовый лист (750 г)
- Песок (50 мм) или раствор (25 мм)
- Крупный заполнитель (150-200мм)
- Существующие недра (ев. Уплотн.)

Рисунок 5.32c Плохо дренированный участок или очень сухой пол требуется

Устройство сплошных перекрытий на уровне земли.

Бетонная смесь, выбранная для твердого пола, будет зависят от интенсивности использования и типа нагрузки. Для глубокого подстилка или жилище подсобного хозяйства смесь 1: 3: 6 вес может быть удовлетворительным для легкой службы, в которой он будет быть подвергнутым. Полы, которые будут подвергаться большим нагрузкам, как в мешок зернового магазина или фермы ремонтной мастерской, нужно будет покрепче. Соотношение 1: 2: 4 должно быть адекватным, а не прочной. Этажи в маслозавод или бойня подвергаются кислотной эрозии и требуется более богатая смесь бетона (1: 2: 3) для получения прочного поверхность.

Заливка бетонных полов

Полы из монолитного бетона укладывать ровно и утрамбовывать. база из хардкора или гравия. На хорошо дренированных участках также песок или даже латерит может быть удовлетворительным. Базовый слой должен быть на толщиной не менее 100 мм. Пока желательно чистовой пол уровень должен быть не менее 150 мм над окружающей землей, некоторые заполнение может потребоваться по базовому курсу. Однако заполнить необходимо быть тщательно уплотненным, чтобы получить необходимую стабильность и, как правило, поэтому более удовлетворительным является увеличение толщина основного слоя.Любой материал, используемый для заполнения или для базовый слой не должен содержать органических веществ. следовательно вынутый верхний слой почвы должен быть отклонен как насыпь. Если влагозащищенный барьер (полиэтилен или слой горячего битума толщиной 3 мм) должен быть после установки следует насыпать слой песка на основание. Песок также может использоваться как ослепление на хардкорной основе, чтобы уменьшить количество бетона, которое «исчезает» в промежутках между камни. Наконец, деревянные стяжки толщиной от 75 до 150 мм укладываются для использоваться в качестве руководства при зачистке и выравнивании бетона и арматурные стержни, если это рекомендуется, помещаются на место.В толщина плиты будет зависеть от ожидаемых нагрузок, качество используемого бетона, арматуры и несущей способности характеристики земли.

Площадь пола более 10 м должна быть разделена в заливы для бетонирования. Это поможет предотвратить развитие усадочных трещин в процессе отверждения и позволит отливать, выравнивать и отделывать каждый отсек в пределах управляемое время. Лучше всего подходят квадратные бухты и 2.Стороны от 5 до 4 м позволяют плита, которую нужно отлить за один раз.

Затем бетон можно перемешать и укладывать. Независимо от при выборе смеси, бетон должен быть как можно более жестким и размер крупного заполнителя не должен превышать четверти толщина плиты. Бухты бетонируются попеременно как показано на рисунке 5.33. Когда первый набор заливов затвердеет деревянные стяжки аккуратно удаляются, а оставшиеся пролеты можно отливать.

После того, как бетон уложен, его выравнивают, перемещая прямой брус вдоль стяжек или, в случае второго набора пролетов, уже затвердевший бетон в прилегающих пролетах с распилом действие. Затем бетон можно слегка «всплыть», чтобы сгладить поверхность. После первоначального легкого плавания бухту можно оставить за несколько часов до последнего всплытия, чтобы поверхность. Если желателен нескользящий пол, бетон можно возделывают вскоре после того, как кладут, чтобы получить шероховатую поверхность.Так и будет нельзя трогать снова, пока он не застынет. После того, как бетон застынет, он следует держать влажным в течение недели.

Полы подвесные или наземные

Деревянные полы

Подвесные деревянные полы первого этажа полезны на наклонных сайты, где потребуется много заливки для выравнивания основание для прочного пола.

Деревянные полы первого этажа должны быть хорошо защищены от влага, грибок и термиты и поэтому должны быть выше земля.Пространство под таким деревянным полом должно быть высоким. достаточно, чтобы обеспечить хорошую вентиляцию и позволить человеку ползать внизу для осмотра пола. Защита от термитов больше вероятно будет эффективным, если пол будет приподнят над землей на минимум 45см.

Рисунок 5.33 Бетонный пол строительство

Опорные опоры часто строятся из дерева, но лучше из камня, бетона или стали. Пустотелый бетон армированные и залитые бетоном блоки составляют прочную опору.Металлические щитки от термитов должны быть прикреплены к верхней части фундаментная стена и более крутые стены и опоры.

Фундаментная стена под деревянным цокольным полом должна иметь вентиляционные отверстия для обеспечения хорошего воздухообмена в подползке под полом. Отверстия должны быть покрыт сеткой 10 мм для защиты от грызунов.

При пролете более 5 м балки могут поддерживаться поперечные стены, построенные из твердых бетонных блоков толщиной 150 мм, уложенных вокруг На расстоянии 80 мм в виде сот, чтобы обеспечить свободный проход воздуха.

Балки из стали, дерева или бетона могут использоваться для поддержки верхние этажи при пролете более 5м.

Рисунок 5.34 Подвешенный конструкция деревянного пола.

Подвесные бетонные перекрытия

Основным преимуществом подвесного железобетонного пола является его более высокая огнестойкость и лучшая звукоизоляция, чем у этого деревянного пола, но, как правило, слишком дорого найти применения в хозяйственных постройках.

В простейшем виде состоит из монолитного, однопролетная плита с односторонней арматурой только между двумя опорами на расстоянии не более 5 м друг от друга. В усиление может быть как основными стержнями из мягкой стали, так и распределительными стержни, соединенные проволокой под прямым углом, или арматурная сетка состоящий из электросварных основных и распределительных стержней на переходах. Армирование должно быть спроектировано квалифицированный инженер-строитель или полученный от надежного стандартный дизайн.

Отделка полов

В сельской местности дополнительная стоимость отделки пола часто составляет считается ненужным, поверхность плиты из бетона или стабилизированный грунт с прочностью, удовлетворительной для большинство целей. Однако отделка пола может улучшить внешний вид помещения, снизить уровень шума или упростить уборку пола, в зависимости от типа используемой отделки.

Цементно-песчаная стяжка или отделка гранолитом (одна часть цемент и три части твердой каменной крошки уложены около 30 мм толстый) можно использовать там, где требуется чрезвычайно прочное покрытие.Листовые материалы и плитная плитка, вероятно, будут очень дорогими, но плиточные плиты в исключительных случаях устанавливаются на фермах здания из-за их прочности. Типичный деревянный пол над сплошная плита показана на рис. 5.35.

Обратите внимание, что пространство между бетонной плитой и деревом пол должен вентилироваться. Затвердевший и высохший бетон или плита из стабилизированного грунта, желательно с гидроизоляционным слоем между плита и хардкор. b Балки 50 x 50 мм c Напольные зажимы Bulldog d Паркет или ДСП

Рисунок 5.35 Деревянный пол на твердый бетон бедный.

Крыши

Крыша является неотъемлемой частью любого здания в том смысле, что обеспечивает необходимую защиту от дождя, солнца, ветра, жары и холодно. Целостность кровли важна для конструкции само здание, а также обитатели и хранящиеся товары внутри здания.

Конструкция крыши должна быть спроектирована так, чтобы выдерживать статическую нагрузку. от кровли и каркаса, а также от силы ветра а в некоторых местах снег или заносящая пыль.Кровля должна быть герметичен, прочен и, возможно, удовлетворяет другим требованиям, таким как быть огнестойкими, иметь хороший теплоизолятор или иметь высокие тепловые вместимость.

Существует большое разнообразие форм крыш, рам и покрытий. из чего выбирать. Выбор связан с такими факторами, как размер и использование здания, его ожидаемый срок службы и внешний вид, а также наличие и стоимость материалов. Крыши могут можно классифицировать тремя способами:

  • 1 Согласно плоскости поверхности, т.е.е. будь то горизонтальный или наклонный.
  • 2 В соответствии с принципами конструкции, то есть способ, которым силы создаются внешними нагрузки разрешаются внутри конструкции.
  • 3 По размаху.

Плоские и скатные крыши: Крыша называется плоской крышей, если внешняя поверхность находится в пределах 5 от горизонтали, а скатная крыша имеет наклон более 5 в одном или нескольких направлениях.Климат и материал покрытия влияет на выбор между ровным или скатным крыша. Влияние климата архитектурно менее заметно в умеренный климат, чем в регионах с экстремальными климатическими условиями. В горячем, в сухих местах плоская крыша является обычным явлением, поскольку она не подвергается воздействию сильный дождь, и он образует полезную гостиную на открытом воздухе. В районы с сильными ливнями дождевая вода быстрее.

Двумерные конструкции крыши имеют только длину и глубину и все силы разрешаются в одной вертикальной плоскости.Стропила, в эту категорию попадают кровельные балки и фермы. Они выполняют только функция охвата и объем достигается за счет использования нескольких двумерные элементы, несущие вторичные двумерные члены (изнаночные), чтобы покрыть необходимый пролет.

Трехмерные конструкции имеют длину, глубину, а также широты, и силы решаются в трех измерениях в пределах структура. Эти формы могут выполнять обшивку и ограждение. функции, а также охвата и теперь обычно называемые «космическими структурами».Трехмерный или космический конструкции включают цилиндрические и параболические оболочки и оболочки купола, многоугольные плиты, гнутые плиты и призматические оболочки, сетчатые конструкции, такие как пространственные рамы, а также подвесные или натяжные кровельные конструкции.

Длиннопролетные и короткопролетные крыши: пролет является важным фактором дизайн и выбор конструкции крыши, несмотря на то, что она функциональна требования и экономия также имеют влияние.

Короткие пролеты, до 8 м, обычно можно перекрывать деревянные стропила или легкие фермы скатные или плоские.Для средних пролетов от 7 до 15 или 16 м требуются стропильные каркасы из древесина или сталь.

Длинные пролеты более 16 м по возможности разбивать на меньшие единицы. В противном случае эти крыши обычно разрабатываются специалисты, использующие балочную, космическую или сводчатую технику.

Для уменьшения пролета и тем самым уменьшения габаритов элементов, конструкция крыши может поддерживаться опорами или колонны внутри здания или у внутренних стен.Однако в хозяйственные постройки свободнопролетная конструкция крыши будет выгодна, если фермер в конечном итоге хочет изменить внутреннее устройство здание. Свободное пространство без колонн позволяет больше удобство в маневренном оборудовании.

Кольцевая балка: в больших зданиях, например. деревенские магазины, в которых есть блочные или кирпичные стены, квадратная железобетонная балка 150 мм. иногда устанавливается поверх внешних стен вместо настенная плита.Цель этого кольцевого луча, который непрерывен вокруг здания, чтобы нести конструкцию крыши, следует стены рушится от землетрясения. Это также обеспечит хорошее крепление крыши для предотвращения ее подъема и уменьшения последствия сильного ветрового давления на стены и неравномерного поселок.

Рисунок 5.36 Трехмерные конструкции крыши. Земляной купол и свод

Рисунок 5.36 Объемные кровельные конструкции.Сетка

Виды крыш

Плоская крыша

Плоская крыша - это простая конструкция для больших зданий, в которых колонны - не недостаток. Простые балки можно использовать для простирается примерно до Sm. но для более длинных пролетов необходимо используйте глубокие балки, перемычки или фермы для обеспечения адекватной поддержки. Поскольку хозяйственным постройкам часто требуются большие площади без колонн, плоские крыши с монолитной кровлей встречаются нечасто.Плоские крыши бывают склонны к утечкам. Чтобы лужи воды не собирались на поверхности они обычно строятся с минимальным уклоном 1:20 к обеспечить дренаж.

Конструкция крыши состоит из несущих балок, настила, утеплитель и водонепроницаемая поверхность. Профнастил, обеспечивающий сплошная опора для изоляции и поверхности, может быть изготовлена из древесных плит, фанеры, ДСП, металла или асбестоцемента блоки настилов или бетонные плиты.

Изоляционный материал улучшает термическое сопротивление и размещается либо над, либо под настилом.

Самая распространенная конструкция водонепроницаемой поверхности - это сборная крыша с применением рубероида. Этот материал состоит из основа из волокна, асбеста или стекловолокна, пропитанная с горячим битумом. Минимальный шаг, рекомендуемый для наращивания кровли 1:20 или 3, что также близко к максимуму, если ползет слоев войлока не допускать.

Для чистых кровель используют два или три слоя войлока, первый укладываются под прямым углом к ​​склону, начинающемуся у карниза. Если настил деревянный, то первый слой крепится большим гвозди для валяния с плоской головкой и последующие слои приклеиваются к это со слоями горячего битумного компаунда. Если настил из материал кроме древесины все три слоя склеены горячим битумный компаунд. Пока он еще горячий, последний слой битума покрыт слоем каменной крошки для защиты лежащий под ним войлок, обеспечивает дополнительную огнестойкость и придает повышенное солнечное отражение.Нанесение 20 кг / м 12,5 мм щебень известняка, гранита или светлого гравия подходящее.

Если три слоя рубероида используются и правильно уложены, плоские крыши приемлемы в дождливых районах. Однако они склонны быть дороже других типов и требовать обслуживания каждые несколько лет.

Рисунок 5.37 Застроенный рубероид.

Земляная крыша

Покрытые грунтом кровли имеют хорошую теплоизоляцию и высокую емкость для хранения тепла.Традиционная земляная крыша подлежит эрозии во время дождя, требует постоянного ухода для предотвращения утечка. Кровля укладывается достаточно ровно с уклоном 1: 6 или Меньше.

Несущая конструкция должна быть спроектирована из консервант - пропитанная или термитостойкая древесина опор, и периодически проверяется и обслуживается, так как внезапный обвал эта тяжелая конструкция может нанести большой вред. Долговечность грязевой покров можно улучшить, стабилизируя верхний слой почвы с помощью цемент, и его можно гидроизолировать, поместив пластиковый лист под почвой.На рисунках 5.38 и 5.39 показаны два типа земляные крыши.

Рисунок 5.38 Поперечное сечение земляной кровли улучшенной

Рисунок 5.39 Земляная крыша с битумная гидроизоляция.

Однако введение этих улучшений добавляет значительно к стоимости крыши. Улучшенная земляная кровля поэтому является сомнительной альтернативой недорогой кровле и следует рассматривать только в сухих местах, где почва-крыша конструкция известна и принята.

Односкатная крыша

Односкатные крыши имеют односторонний уклон и не имеют конька. Их легко построить, они сравнительно недороги и рекомендуется для использования на многих хозяйственных постройках. Максимальный пролет с длина деревянных элементов составляет около 5 м, поэтому для более широких зданий потребуется промежуточные опоры. Также широкие постройки с такой крышей будет иметь высокую переднюю стенку, что увеличивает стоимость и оставляет низ этой стены относительно незащищен крышей свес.При использовании стальных гофрированных или асбоцементных листов, уклон не должен быть меньше 1: 3 (от 17 до 18). Меньший уклон может вызвать утечку, так как сильный ветер может заставить воду подниматься по склону.

Стропила могут быть из круглого леса, пиломатериалов или при более широких пролетах. требуются деревянные или стальные фермы, которые могут поддерживаться на сплошной стене или на столбах. Наклонные стропила скатная крыша стыкуется со стеновыми плитами под углом и их нагрузка имеет тенденцию заставлять их соскальзывать с пластины.Чтобы уменьшить эту тенденцию и обеспечить горизонтальную поверхность, через которую может быть переносится на стену без чрезмерно высокого сжатия сил стропила в скатных кровлях надрезают над плитами. Во избежание ослабления стропила глубина надреза (сиденья срез) не должна превышать одной трети длины стропила. Когда двойной стропила используются, как альтернатива - болтовое соединение. Стропила всегда должны быть тщательно прикреплены к стенам или столбам, чтобы противостоять поднимающие силы ветра.

Рисунок 5.40 Обрамление опоры для моноквартирный дом.

Двускатная (двускатная) крыша

Двускатная крыша обычно имеет центральный выступ с уклоном обе стороны здания. Благодаря этой конструкции больший свободный пролет (От 7 до 8 м) возможно с деревянными стропилами, чем с моностеном крыша. Хотя моноконструкция может быть дешевле в ширина застройки до 10 м неудобство поддержки многих колонны благоприятствуют двускатной крыше.Двускатная крыша может быть построена в широкий выбор скатов для любой из нескольких кровель материалы. На рисунке 5.41 показан ряд элементов, которые связаны с двускатной крышей. Следующее описание имеет ключ к рисунку:

  • Нижняя выемка в стропиле, которая опирается на плиту, является называется вырезом сиденья или вырезом пластины.
  • Верхний пропил, упирающийся в коньковую доску, называется срез конька.
  • Линия, идущая параллельно краю стропила от внешней точки сиденья до центра гребень называется рабочей линией.
  • Длина стропила - это расстояние по работе линия от пересечения с углом сиденья разрезать до пересечения с гребневым разрезом.
  • Если используется коньковая доска, половина толщины конька доску необходимо удалить по длине каждого стропила.
  • Подъем стропила - это расстояние по вертикали от верх плиты до стыка рабочей линии на гребень.

Рисунок 5.41 Двускатная крыша дизайн.

  • Прогон стропил - это горизонтальное расстояние от за пределами плиты до осевой линии гребня.
  • Часть стропила за пределами плиты называется стропильный хвост.
  • Балка воротника или поперечина предотвращает нагрузку на стропил от разрушения стен, что позволило бы стропила опустить на конек.Чем ниже воротник балка размещена, тем она будет эффективнее. Иногда небольшие здания с крепкими стенами без воротниковых балок. Единственное преимущество этого дизайн - это свободное пространство вплоть до стропил. Ножничные фермы, как показано на рисунке 5.51, при этом время позволяет немного свободного места.
  • На правом стропиле показаны прогоны, перекрывающие стропила. и поддерживая жесткий кровельный материал, такой как кровля из оцинкованной стали или асбестоцемента.
  • Левое стропило покрыто плотным настилом из деревянные доски фанера или ДСП. Это будет покрыто с гибким кровельным материалом, например рулонным асфальтом кровля.
  • Левая пещера огорожена вертикальной облицовкой. доска и горизонтальный откос.
  • Шаг показан на маленьком треугольнике справа. боковая сторона.

Угол вырезов гребня и седла можно разложить на стропила с использованием стального столярного угольника и соответствующего подъема и значения прогона как на внешней стороне лезвий, так и на обоих внутри лезвий квадрата, 30 и 20 см в примере в Рисунок 5.42. Длину можно найти с помощью теоремы Пифагора. с помощью подъема и спуска стропила. Длина измеряется вдоль рабочей линии.

Когда двускатная крыша должна пролетать более 7-8 м, фермы обычно выбирают для замены однотонных стропил. Для больших пролетов фермы сэкономят общее количество используемого материала и обеспечат более прочный конструкция крыши. Для сплошного настила крыши обычно используются фермы. предназначены для размещения примерно 600 мм по центру, а для жесткая кровля монтируется на прогон, шаг фермы 1200 мм или больше обычное дело.

Сельскохозяйственная пристройка может обеспечивать конструкции пролетов, расстояния и нагрузки, которые обычно встречаются на фермах. Также в В главе 4 обсуждается теория конструкции ферм. Рисунок 5.43 иллюстрирует простую конструкцию фермы.

Рисунок 5.4.2 Схема расположения обычное стропило.

Рисунок 5.4.3 A " Ферменная конструкция W ".

Из-за больших отрицательных ветровых нагрузок крыши могут быть повреждены. сдуло. Поэтому важно закрепить стропильные фермы. правильно к настенным плитам.Это можно сделать с помощью полосок обруча. утюг, одна полоска, прикрепляющая настенную пластину к стене через каждые 90 см а другой привязывает фермы к стеновой плите. См. Рисунок 5.44. В прибрежных районах целесообразно использовать оцинковку. полоски. Если стены оштукатурены, планки можно утопить в стены, вырезав канал и засыпав полосу раствором.

Рисунок 5.44 Анкеровка фермы к стене

Для магазинов или других зданий, где тракторы и грузовики могут забиваться внутрь, необходима значительная свободная высота.Жесткий Для этого хорошо подходят каркасные конструкции. Простая рамка может быть изготовлен из гумпола или пиломатериалов, соединенных болтами, как показано на рисунке 5.45.

Жесткие рамы также производятся на заводах из стали и железобетон.

Вальмовая крыша

Вальмовая крыша имеет в центре гребень и четыре ската. это намного сложнее по своей конструкции, что требует резка составных углов по всем укороченным стропилам и положение для глубоких вальмовых стропил от гребня до стеновая плита для переноски верхних концов домкратных стропил.В тенденция наклонной тяги вальмовых стропил к выталкиванию стены по углам преодолеваются путем связывания двух стеновых плит вместе с угловой стяжкой. На бедрах и впадинах кровля материал нужно разрезать под углом, чтобы он подходил. Долины склонны к утечкам, поэтому необходимо соблюдать особую осторожность строительство.

Четыре желоба необходимы для сбора дождевой воды из крыша, но это не означает, что есть увеличение количество собранной воды.Потому что это дорогое и сложный способ кровли здания, следует рекомендовать только где необходимо защитить глиняные стены или неоштукатуренный кирпич стены от проливного дождя и для широких зданий, чтобы уменьшить высота торцевых стен.

Рисунок 5.45 Жесткая древесина Рамка.

Рисунок 5.46 Вальмовая крыша обрамление.

Крыша коническая

Коническая крыша - это трехмерная конструкция, которая обычно используется в сельской местности.Его легко собрать и можно построен из местных материалов, что делает его недорогим. Это должны быть построены с уклоном, соответствующим кровле материалы, используемые для предотвращения утечки. Коническая крыша конструкция ограничивается довольно короткими пролетами и круговыми или небольшие квадратные постройки. Не допускает никаких расширений. Если используются современные кровельные материалы, есть значительные отходы из-за того, что для правильной подгонки необходимо количество разрезов

Коническая конструкция крыши требует стропил и прогонов, а в зданиях круглой формы стеновая плита в виде кольца луч. Эта кольцевая балка выполняет три функции:

  • a для равномерного распределения нагрузки с крыши на стена,
  • b для крепления стропил и
  • c, чтобы противостоять тенденции наклонных стропил к давлению стены радиально наружу за счет развития растягивающего напряжения в кольцевой балке.Если кольцевая балка спроектирована правильно чтобы противостоять этим силам, вторичные кольцевые балки установлен ближе к центру, коническая крыша может быть используется на довольно больших круглых зданиях.

В случае квадратных зданий внешнее давление на стены из наклонных стропил нельзя переоборудовать в чистые растягивающее напряжение в стеновой плите. Вместо этого он напоминает бедро конструкции крыши и должны быть спроектированы с угловыми стяжками настенные плиты по углам.

Рисунок 5.47 Коническая крыша дизайн.

Нажмите здесь, чтобы продолжить


Содержание - Предыдущая - Следующая

Система плоских перекрытий

. Преимущества и недостатки плоских плит

Плоская плита - это односторонняя или двусторонняя система с утолщениями в плите у колонн и несущих стен, называемых «опускными панелями». Рис. 9. Откидные панели действуют как тавровые балки над поддерживает.Они увеличивают сопротивление сдвигу и жесткость системы перекрытий при вертикальных нагрузках, тем самым увеличивая экономичный диапазон пролета. Конструкция плоских перекрытий

с откидной панелью и оголовьем колонн

Эта форма конструкции стала менее популярной в последние годы из-за ограничения на экономические пролеты примерно 9,5 м для армированных плит и около 12 м для предварительно напряженных плит. Армированные плоские плиты могут нуждаться в разумном предварительном изгибе (не переусердствовании), чтобы контролировать прогиб.

Размеры в плане откидных панелей составляют минимум 1/3 пролета в рассматриваемом направлении, обычно округляются до ближайших 100 мм.Общая глубина откидной панели обычно принимается от 1,75 до 2-кратной глубины плиты, снова округленной для соответствия размеру древесины или ближайшим к 25 мм. Плоская плита

с откидной панелью и оголовьем колонны

Основными особенностями плоского перекрытия являются плоский перекрытие, простая опалубка и легкость конструкции. Экономичен оболочка «L» железобетонной плоскую плиту приблизительно Д х 28 для опертой, D х 32 для конечного диапазона и D. х 36 для внутренней шкалы. Предварительное напряжение плиты увеличивает экономичный пролет до D x 35, D x 40 и D x 45 соответственно, где D - глубина плиты без опускной панели.

Различные системы плоских перекрытий

Преимущества и недостатки плоских перекрытий

Преимущества:

  • Простая опалубка
  • Отсутствие балок - упрощение работы под полом вне перепадов
  • Минимальная структурная глубина
  • Обычно не требуется армирование на сдвиг при столбцы.

Недостатки:

  • Средние пролеты
  • Как правило, не подходят для поддержки хрупких (каменных) перегородок
  • Отбрасываемые панели могут мешать работе механических воздуховодов большего размера
  • Необходимо избегать вертикальных проходов, чтобы избежать зоны вокруг колонн
  • Для армированных плоских плит прогиб в средней полосе может быть критическим.

Программное обеспечение для анализа, проектирования и исследования систем железобетонных полов

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: spSlab

ВЕРСИЯ: 5.50

ПЛАТФОРМА

: Windows

РАЗМЕР ФАЙЛА: 100.16 МБ

ЛИЦЕНЗИЯ: Пробная

СКАЧИВАНИЕ: ПользовательСкачивание: 949

Описание

spSlab (ранее pcaSlab / ADOSS) высокоэффективен и широко используется для анализа, проектирования и исследования систем железобетонных полов.

spSlab анализирует балки, односторонние системы перекрытий (включая стандартные и широкие модульные балочные системы) и двусторонние системы перекрытий (включая вафельные и перекрывающие ленты).Благодаря возможности интеграции до 20 пролетов и двух консолей различных типов напольных систем в каждой модели, возможности spSlab не ограничиваются новыми конструкциями. spSlab может выполнять исследование прочности для оценки и / или модификации существующих строительных плит. Эта программа поможет инженерам сэкономить время на перекрестной проверке проектов с соответствующими положениями кодов проектирования.

Сэкономьте как на материалах, так и на рабочей силе, используя функцию перераспределения момента. Это позволяет снизить отрицательные моменты на опорах до 20%, уменьшая скопление арматуры в этих областях.

spSlab также включает кручение в расчет сдвига и исследования балочных систем. Прочность на сдвиг с учетом кручения представлена ​​в виде необходимой и предусмотренной площади поперечной и продольной арматуры.

Инструменты анализа и проектирования в spSlab предоставляются для следующих систем:

  • Простые и неразрезные балки
  • Односторонние плиты
  • Двусторонние плоские плиты
  • Двусторонние плоские плиты (с откидными панелями)
  • Плиты Ленточные системы
  • Системы односторонних балок (стандартные модули)
  • Системы односторонних балок (широкие модули)
  • Системы двусторонних балок (вафельные плиты)

Технические характеристики

  • Поддержка ACI 318-11 / 08/05/02/99 и CSA A23.Стандарты проектирования 3-04 / 94
  • Системы перекрытий могут содержать: откидные панели, капители колонн / срезные перекрытия, поперечные балки, продольные балки, ребра (вафельные плиты), полосы перекрытий
  • Режим проектирования и режим исследования
  • Мгновенное и длинное- расчет прогибов
  • Расчет и исследование на изгиб и сдвиг
  • Расчет и исследование кручения
  • Перераспределение момента для балок / односторонней системы перекрытий
  • Смешанные типы пролетов в односторонних или двухсторонних системах
  • Автоматическое или ручное распределение момента коэффициенты и ширина полосы
  • График армирования, включая количество, размер и длину стержней

* Ссылка для загрузки spSlab предоставляет ознакомительную версию программного обеспечения.

Подобное программное обеспечение

spBeam Версия: 5.50 · StructurePoint

Анализ, проектирование и исследование железобетонных балок

spBeam (ранее pcaBeam) высокоэффективен и широко используется для анализа, проектирования и исследования балок и односторонних плит в системах железобетонных перекрытий.

Проектирование и исследование прямоугольных, круглых и нестандартных бетонных колонн

spColumn широко применяется для проектирования стен, опор мостов, а также типовых элементов каркаса зданий и сооружений.

spMats Версия: 8.50 · StructurePoint

Проектирование и исследование бетонных фундаментов, матов, комбинированных опор, свайных перекрытий, плит на уровне

spMats высокоэффективен и широко используется для анализа, проектирования и исследования фундаментов коммерческих зданий, промышленных матов и плит на уровне грунта.

Исследование участка железобетонной колонны

ShortCol рассчитывает предел прочности железобетонной колонны, подверженной действию комбинированной осевой силы и изгибающего момента.

Расчет балок и железобетонной плиты

Это приложение можно использовать для быстрого расчета параметров балок и железобетонной плиты не только в офисе, но и на строительной площадке.

Анализ и проектирование железобетонных и стальных конструкций

Advance Design - это полностью интегрированное программное обеспечение для анализа и проектирования, предназначенное для инженеров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
