Муфта противопожарная: установка и применение
Противопожарная муфта – это специальная конструкция, которая применяется для пассивной огнезащиты коммуникаций от распространения пожара в случае его возникновения. Такой вид защиты используется в местах пересечения полимерных трубопроводов различных преград с нормированным пределом огнестойкости внутри и снаружи зданий.
В современном строительстве при прокладке коммуникаций огромную популярность получили трубы из полимерных материалов: полипропилена, поливинилхлорида, полиэтилена и композитов на их основе. Связано это в основном из-за их дешевизны, удобства транспортировки и монтажа по сравнению с металлическими аналогами.
В случае возникновения пожара полимерный трубопровод размягчается и начинает выгорать, из-за чего в месте их прохождения через стены и перекрытия образуются отверстия, через которые огонь может распространиться в соседние помещения. Поэтому установка противопожарных муфт является обязательной и прописана в нормативных актах пожарной безопасности.
Принцип действия и применение муфты
Конструктивно муфта противопожарная выполнена в виде металлического цилиндра с внутренним вкладышем из специального материала. Этот вкладыш располагается между внутренней поверхностью трубы и корпусом муфты. В случае пожара специальный материал муфты увеличивается на порядок в объеме и заполняет собой всё внутреннее пространство муфты. Благодаря такому эффекту происходит перекрытие отверстий в противопожарных перегородках, огонь и продукты его горения не распространяются дальше по коммуникациям.
Корпус муфты выполняется из стали толщиной от 0,5 до 2 мм. Загнутые внутрь зубцы выполняют роль ограничителя, не дающему перемещаться вкладышу, и служат направляющими, по которым при пожаре расширяется его вещество. Вообще же, противопожарные муфты могут различаться по внешнему виду и иметь разный тип замков, но принцип действия во всех этих устройствах одинаков.
Рассмотрим рекомендации по применению муфт.
- Противопожарные муфты на канализацию устанавливаются при пересечении трубами противопожарных преград с нормированным пределом огнестойкости.
- Водопроводные коммуникации из пластмассовых труб оснащаются противопожарными муфтами в местах прохождения через межэтажные перекрытия или стены с нормированным пределом огнестойкости.
Необходимость применения противопожарных муфт в целях безопасности
Этот вид защиты от распространения пожара обладает очевидными достоинствами, поэтому рекомендуется соответствующей документацией. Вот некоторые из них:
- Муфты изготавливаются из негорючих материалов. Рабочее вещество обеспечивает 100% закупорку технических отверстий при пожаре.
- Простота монтажа и демонтажа устройства.
- Высокая устойчивость к коррозии и влагостойкость, благодаря чему находят широкое применение в системах водоснабжения и водоотведения.
- Длительный срок эксплуатации, в среднем около 50 лет.
Благодаря своей эффективности и надёжности, в сочетании с долгим эксплуатационным сроком, противопожарные муфты занимают уверенную позицию на рынке огнезащитных средств.
Места установки муфт, как правило, указываются уже на этапе составления проектной документации.
Монтаж противопожарной муфты
Установка противопожарных муфт происходит довольно легко и не требует использования какой-либо спецаппаратуры. Сейчас мы подробно рассмотрим этапы монтажа этого устройства на трубу.
Подготовка места под установку
Перед установкой муфты вначале необходимо подготовить место её крепления:
- Расчистить место установки от посторонних предметов, остатков цементного раствора, которые могут помешать плотному прилеганию муфты к поверхности трубы, стене или потолку.
- Подготовить саму муфту. Если диаметр трубопровода меньше диаметра муфты, то корпус и вкладыш подрезают до необходимого размера инструментом для резки металла.
Монтаж муфты
Теперь переходим непосредственно к монтажу:
- Одеваем корпус с вкладышем и кронштейном на трубу и устанавливаем сверху хомут, подтянув его так, чтобы муфта могла свободно перемещаться по трубе.
- Собранную муфту подводим вдоль трубы до упора, обеспечив её полное прилегание к поверхности противопожарной перегородки.
- Затягиваем хомут до такой степени, чтобы исключить в дальнейшем случайное перемещение муфты вдоль трубы.
- Определяем места монтажа металлических дюбелей.
- Просверливаем отверстия для их установки в намеченных местах.
- Устанавливаем дюбеля в подготовленные отверстия. При этом дюбели должны пройти через отверстия в кронштейне муфты.
- Вворачиваем винты в дюбели.
Также допускается возможность устанавливать противопожарные муфты на канализационных стояках без установки дюбелей, углубляя ее на 10-15 мм в цементный раствор. При этом рекомендуется разогнуть ушки кронштейнов вверх на 45° относительно оси трубы, на которую монтируется муфта.
Контроль качества установки и условия эксплуатации
После того как мы установили противопожарные муфты на водопровод, рекомендуется проверить качество проведённых работ.
- Визуально осматриваем муфту. Она должна быть смонтирована без видимых перекосов относительно трубы, плотно и без зазоров прилегать к плоскости противопожарного перекрытия, а также закреплена с помощью дюбелей без люфтов.
- Если мы устанавливали муфту с углублением в цементный раствор, то её корпус должен выступать из места закладки на 25-30 мм.
Для того чтобы муфта сохраняла свои защитные свойства в течение всего срока эксплуатации необходимо периодически проводить визуальный осмотр ее состояния. Согласно нормативным актам, он должен производиться не реже 1 раза в год. При этом следует обращать внимание на:
- Отсутствие протечек воды в местах установки муфт.
- Наличие коррозии на элементах крепления муфты.
- Состояние элементов крепления к противопожарной перегородке.
- Отсутствие следов попадания на муфту химически высокоактивных веществ: масел, щелочей, кислот и т.д.
В том случае, если в процессе осмотра обнаружено ослабление фиксирующего хомута, то его необходимо подтянуть.
Если заметны следы интенсивной коррозии на элементах крепления, механическое повреждение муфты, то эти элементы либо саму муфту необходимо заменить. Допускается повторная установка неповреждённых муфт при замене водопроводных коммуникаций при условии сохранения или уменьшения диаметра новой трубы.
Следует помнить, что противопожарная безопасность должна обеспечиваться на любых объектах. Противопожарные муфты – это один из множества способов повысить защищённость здания от распространения пожара. Однако, такое простое и эффективное изделие, должно дополнять другие, более сложные варианты огнезащиты.
Компания Promat предлагает свои клиентам противопожарные муфты ФЕНИКС ППМ, отличающиеся высокой огнестойкостью (EI 180), обеспечивающие более 3ч защиты, стойкостью к влаге и сроком службы, сравнимым со сроком эксплуатации здания. Помните, что высокая огнезащита строения позволяет избежать возможных жертв при пожаре!

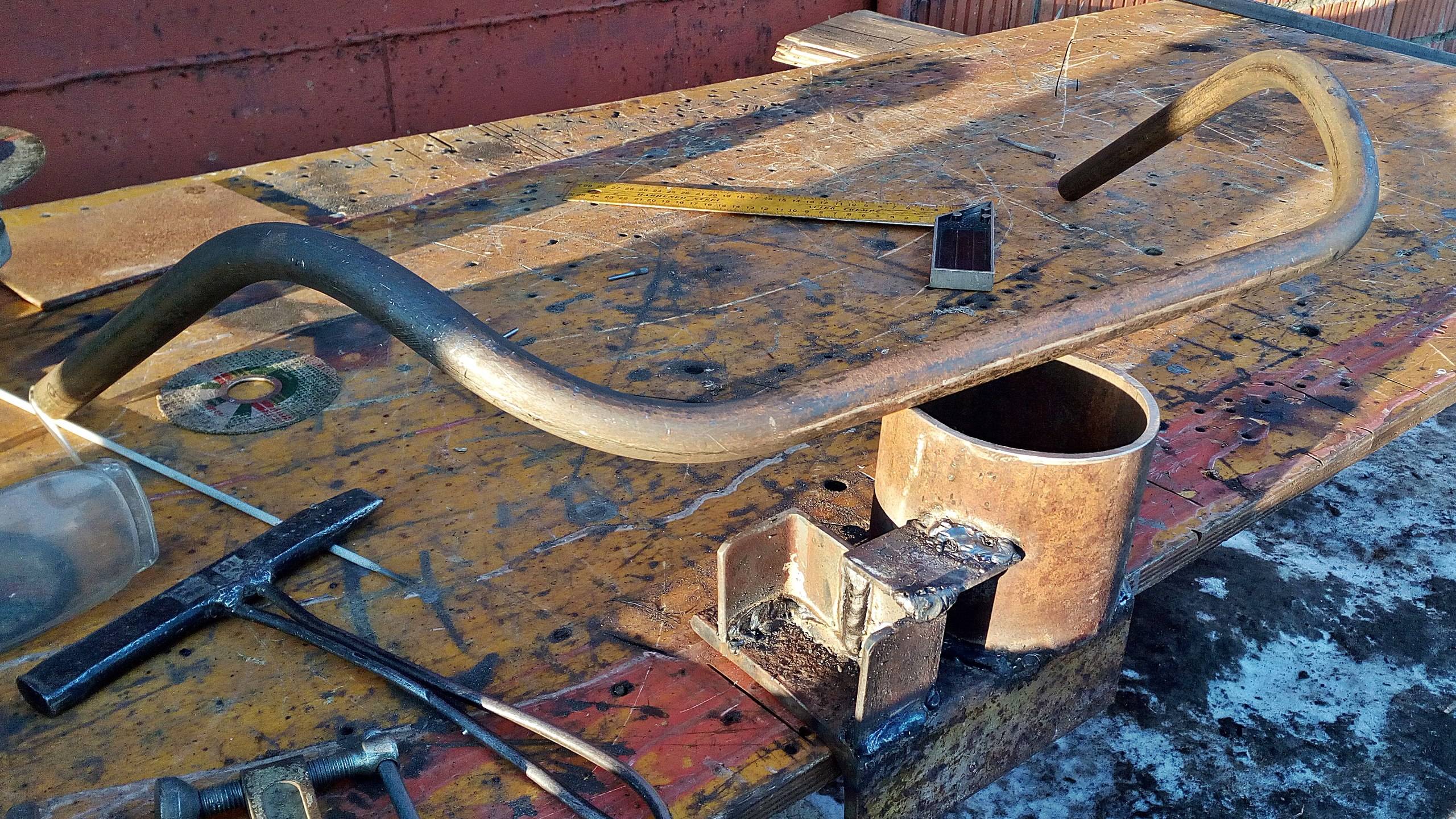

Как плавно изогнуть профильную трубу без трубогиба и нагрева
Профильные трубы, не уступающие по прочности круглым, обладают рядом существенных преимуществ при создании металлоконструкций и возведении силовых каркасов для разнообразных изделий или построек.
Однако плавный изгиб такого проката без специального дорогостоящего оборудования или нагрева представляет определенную трудность и может привести к разрыву металла или потери формы. Но все проблемы исчезнут, если знать один способ, который не потребует высокой квалификации, больших затрат времени и средств.
Понадобится
Для того, чтобы продемонстрировать, как это сделать, приготовим отрезок профильной квадратной трубы. Нам при этом придется пользоваться следующими инструментами и принадлежностями:
- строительной рулеткой;
- металлическим угольником;
- сварочным оборудованием;
- магнитным угольником для сварки;
- болгаркой;
- парой использованных отрезных дисков.
Процесс плавного изгиба профильной трубы
Существуют разнообразные способы плавного изгиба профильных труб, наш – один из самых простых и поэтому доступных. Отмечаем на заготовке место изгиба и проводим поперечную черту.
К точке ее пересечения с гранью изделия прикладываем старый отрезной диск, у которого диаметр совпадал бы с линией сопряжения двух сторон трубы, а верхняя его точка лежала бы на противоположной грани изделия.
Другим подержанным диском очерчиваем на металле дугу.
Из точек сопряжения дуги с линиями углов профильной трубы проводим на смежных сторонах поперечные линии. Точки их пересечения с гранями соединяем, использовав тот же диск, отрезком дуги окружности на противоположной стороне.
От поперечной линии, ближней к загнутому концу трубы, отступив некоторое расстояние, проводим другую, параллельную первой. Далее продолжаем ее вертикально на двух смежных сторонах заготовки.
Металл между отмеченным вертикальным поперечным сечением и, оконтуренный дугами окружности, за исключением самой длинной стороны, аккуратно вырезаем с помощью болгарки и осторожно удаляем.
Зачистив места реза, сгибаем короткий конец трубы, при этом оставшаяся после удаления металла сторона профильной трубы огибает очерченные по дуге две поперечные стороны, образуя с внешней стороны плавный изгиб, а с внутренней – прямой угол.
Используя магнитный угольник, завариваем все линии стыка, прочно и надежно фиксируя полученный плавный изгиб.
Последняя операция – зачистка швов с помощью болгарки.
Смотрите видео
МЕТОДЫ ИССЛЕДОВАНИЯ СЛУХОВОЙ ТРУБЫ
ЛОР хирургия ¦ Методы исследования слуховой трубы
Оценка состояния евстахиевой (слуховой) трубы играет важную роль в диагностике большинства заболеваний среднего уха. На практике чаще всего используют отоскопию, осуществляемую при помощи специального приспособления — отоскопа, или ушной воронки, назначают пробу Вальсальвы, заключающуюся в том, что пациент делает глубокий вдох, затем закрыв рот и нос, как бы пытается энергично выдохнуть, в результате чего воздух попадает в слуховые трубы.
При пробе Вальсальвы в случае наличия перфорационного отверстия в барабанной перепонке, через него начинает выходить воздух. Когда же имеет место отёк слизистой оболочки евстахиевой трубы на фоне сохраняющейся её некоторой проходимости, в процессе натуживания больной может отмечать писк, бульканье либо другие слуховые феномены на стороне поражения. У пожилых лиц данная процедура может спровоцировать повышение уровня артериального давления.
Продувание по Политцеру с использованием специального баллона, представляющего собой резиновую грушу с трубкой, снабжённой съёмным наконечником в виде оливы. Баллон вводят в преддверие носа, другое крыло при этом прижимают к носовой перегородке. Пациента просят произнести некоторые слова: ку-ку, пароход, также-также (проба Люце-Грубера) и энергично сдавливают грушу, в результате чего воздух попадает в носоглотку и в слуховые трубы.
Применяют и модификацию пробы Политцера — пробу Леви, когда при плотном сжатии губ человек надувает щеки, а врач параллельно с этим сжимает баллон и выслушивает отоскопом характерный шум.
Катетеризация слуховой трубы назначается если нужно произвести одностороннее обследование, чтобы не травмировать здоровое ухо, либо отсутствует возможность продуть слуховые трубы каким-либо из вышеупомянутых способов. Катетер имеет вид металлической трубочки, на одном конце загнутой в виде клюва, а на другом расширенной по типу воронки. Проводится процедура под местной аппликационной анестезией, контроль за её эффективностью осуществляют так же, как и в случае продувания по Политцеру.
Всё большее распространение сейчас получают объективные методы диагностики слуховой функции, позволяющие судить о топике слуховых нарушений и более чётко контролировать процесс лечения.
К ним относятся отоскопия с использованием видеоотоскопа, ушная манометрия при помощи ушного манометра Воячека, анемометра или манометра М.И. Светлакова и определение дренажной функции евстахиевой трубы посредством измерения времени прохождения 5%-ного раствора сахарина в носоглотку из барабанной полости (при перфорированной барабанной перепонке). Также пациентам назначают эндоскопическое исследование состояния глоточного устья слуховой трубы, носоглотки и полости носа и акустическую импедансометрию с регистрацией качественных и количественных изменений, происходящих с зондирующим тоном во время его подачи в герметично обтурированный (закупоренный) наружный слуховой проход.
(495) 506-61-01 — где лучше оперировать заболевания уха, горла и носа
ЗАПРОС в КЛИНИКУ
Метод латания домашнего трубопровода | Все о ремонте и строительстве
В современных домах и квартирах обязательно имеется трубопровод, посредством которого в дом поступает горячая, холодная вода, газ, и это все относится к инженерным системам.
Но порой приходят времена, когда на любом трубопроводе может появиться порыв, который зачастую приводит к ряду неприятностей и при образовании такого дефекта на газо-проводящей трубе даже к летальным последствиям из-за удушья людей, и гибели при взрыве газа. Потому, при обнаружении незначительного протекания (утечки) необходимо незамедлительно приступать к его устранению.
Использование скотча
Повреждение можно заделать, посредством применения сантехнического скотча, который начинает наматываться на 10-15-миллимметрвом расстоянии от протекания и, по спирали продолжается наматываться с усилием, закрывая этим самым место протекания.
Зачастую такой ленты накладывается на трубу несколько слоев. Но нужно учитывать, что сантехнический скотч имеет большую клейкую, термо- и влагоустойчивую способность, способен выдерживать этим самым температуру до +70 градусов и достаточно большое давление, с чем не может справиться практически, ни одна простая изолента ПВХ.
Хомуты
В сравнении с сантехническим скотчем, более надежным устранением протекания труб считается использование хомутов, сделанных из двух отрезков пластиковой или стальной ленты и герметизирующей прокладкой.
Имея такой хомут, прокладкой нужно закрыть протекание, затем с обратной стороны трубы установить одну половинку хомута, а второй накрыть прокладку и стянуть их меж собой болтами. Нужно проследить, чтобы прокладка накрывала именно место протекания, за этим обязательно нужно следить в тех случаях, когда на момент проведения данной работы в трубе невозможно перекрыть подачу воды.
Изготовление хомута
Не беда, если в кладовке не нашлось хомута, поскольку его можно сделать самостоятельно из двух отрезков металлической полосы, шириной 2-4 сантиметров, края которых немного подогнуть, в соответствии с диаметром трубы, чтобы при монтаже хомута они плотно смыкались. Затем на загнутых отрезках нужно сделать отверстия под болты.
Конечно, самым надежным устранением течи является использование электросварки, но во-первых нужно ее иметь и во-вторых уметь ею работать.
Печь-камин Масютина. Выбираем место, начинаем кладку.
Принимая решение о том, какой тип печи выбрать и на каком месте в помещении её разместить, нельзя забывать, что эти решения необходимо принимать не просто учитывая удобство дальнейшей эксплуатации, но и с обязательным учётом информации о конструктивных особенностях крыши здания и его перекрытий.
В любом случае необходимо стараться вывести трубу через крышу в непосредственной близости от конька последней. Это, как вы помните, способствует повышению снеговой и ветровой устойчивости трубы, улучшает тягу в отопительном приборе, а также упрощает эксплуатацию кровельного покрытия за счёт снижения вероятности протечек в месте заделки трубы в кровлю.
То место, в котором труба должна пройти сквозь перекрытие и крышу, подбирается так, чтобы не пришлось осуществлять конструктивные переделки последних. При этом труба по отношению к проектному её размещению, не должна существенно смещаться в сторону. Выполнение требований пожарной безопасности предписывает оставлять «от дыма» до ближайшей сгораемой конструкции минимум 250 миллиметров. В чердачном и межэтажном перекрытиях всё это пространство следует заполнить кирпичом (разделка), по периметру которой устанавливается прокладка из негорючего материала (картон асбестовый или пропитанный глиняным раствором технический войлок). Выше уровня кровли вокруг трубы должно оставаться свободное пространство более 130 миллиметров (до ближайших конструкций, выполненных из дерева или иного горючего материала).
Выбирая окончательное место, в котором труба будет проходить через кровлю, необходимо помнить о том, что разрешается смещать её в верхних рядах кладки (в зависимости от выбранной вами конструкции) в сторону от положения, установленного проектом, на один – два кирпича.
Кладка выполняется на глинопесчаном растворе, развёдённом в пропорциях 1:2 (если глина жирная) или 1:1 (если тощая). Порядок изготовления кладочного раствора смотри здесь.
В качестве контрольных значений принимаем толщину вертикального кладочного шва равной 10 миллиметрам, а горизонтального – 5 миллиметрам. Все подготовительные работы с кирпичом описаны ранее. Напоминаем, что кладку удобнее вести в опалубке. В крайнем случае – с использованием угловых реек с нанесённой на них разметкой порядовок. Это увеличивает скорость и качество выполнения работ.
До начала кладки изготавливается фундамент. Затем выполняется собственно кладка тела печи-камина. Рекомендуется ряд сначала класть насухо, подбирая кирпичи, и только потом – на раствор.
1 ряд – уточняем фактический размер приобретённого кирпича. В тех случаях, когда длина и ширина его менее стандартного значения, а вертикальные швы в результате получаются более 12 миллиметров необходимо пропорционально уменьшить (пересчитать) все габаритные размеры конструкции. После выполнения «сухой раскладки» кирпич, полностью или частично, убирается и расстилается кладочный раствор слоем, толщина которого ориентировочно составляет 6 — 8 миллиметров. И уже на него кладётся подобранный кирпич. При этом его слегка вжимают в раствор. Завершив кладку ряда, его следует тщательно выровнять и полностью забить раствором вертикальные швы. Далее выполняется сухая кладка следующего ряда с подгонкой кирпича и габаритной проверкой приборов, которые необходимо установить.
2 ряд – в этом ряду кладутся контуры поддувала камина и печи. По ним необходимо провести примерку колосников. Ширину изготавливаемого поддувала следует делать на 2 – 5 миллиметров шире колосников, а его длину – на 30-40 миллиметров короче.
3 ряд – ставим поддувальную дверку. Контролируем её высоту. Если получается, что два ряда кирпича с учётом кладочного шва, существенно превышают эту величину, то следует снизу под рамку проложить асбестовый картон. Как вариант можно полностью (с 4 сторон) обмазать рамку глиняным раствором. Между рядами кирпичной кладки вторым и третьим (снизу), а так же четвёртым и пятым (сверху) выполняется закрепление поддувальной дверки. Это можно сделать либо с использованием анкеров (закрепляются в кладке), либо, применив мягкую отожжённую проволоку, имеющую диаметр 2 – 2,5 миллиметра. Последняя пропускается через отверстия в рамке, предназначенные специально для этих целей. Длина проволоки определяется с таким расчётом, чтобы двойная скрутка, выполненная из неё, позволяла осуществить заделку в ближайший вертикальный шов. Третий возможный вариант крепления – кляммеры, выполняемые из приваренной металлической полосы.
4 ряд – начиная с этого ряда, начинают выкладывать дымоход.
Для будущей чистки последнего внизу, с выступом на 20-30 миллиметров за внешнюю поверхность стены, закладывается ½ кирпича. В данном ряду начинается так же и кладка топки камина. Его заднюю стенку и под лучше всего выложить из огнестойкого, либо из огнеупорного кирпича. Под укладку колосников в кирпиче выбирается так называемая «четверть», высота которой равна толщине, которую имеет опорная часть колосниковой решётки. Завершив кладку данного ряда, выкладывают подиум камина (его предтопочную площадку). Для него подбирается огнеупорный или отборный красный кирпич, имеющий хороший внешний вид и чёткую геометрию. Своей средней частью они будут опираться на уголок и стальную полосу. Выполняя кладку данного элемента конструкции в глиняный раствор, для его прочности следует добавить немного цемента (на половину ведра раствора – 200 граммов порошкового цемента). Вертикальные швы по толщине должны быть минимальны. Это необходимо для того, чтобы кладка из 11 кирпичей, уложенных один возле другого на ребро, «вписалась» в 770 миллиметров.
5 ряд – устанавливаются колосники в печную топку. Начинается кладка топки камина и его портала. Обратите внимание на качество кладки портала. Это, в первую очередь, декоративный элемент, во многом определяющий внешний вид камина.
6 ряд – с использованием огнеупорного кирпича кладётся печной под. Для кладочного раствора необходимо использовать глину огнеупорную. Начиная со следующего ряда (с 7 по 10) будет устанавливаться дверка печи. Это очень важный этап работы. Помните, что в процессе эксплуатации печи-камина глина вокруг установленной дверки обязательно усохнет. Если она была плохо забита в кладку, то просто выкрошится из неё с образованием сквозных щелей. Чтобы избежать подобного дефекта по тонкому слою глины, нанесённому на периметр устанавливаемой рамки дверки, накладывается асбестовый шнур (вариант – картон асбестовый). После чего рамка жёстко фиксируется в кладке. Лучше использовать для крепления не проволоку, а кляммеры. Проложенная по периметру асбестовая прокладка при толщине 2 – 3 миллиметра отлично амортизирует тепловые деформации, возникающие в процессе топки и, тем самым, предотвращает возникновение вокруг дверки щелей.
Проём над дверкой печной можно перекрыть двухсторонним консольным выпуском кирпича. Второй вариант – уложить кирпич на металлический уголок, который для этого перекидывается над перекрываемым проёмом с внутренней стороны топливника. Последний вариант считается более надёжным.
9 ряд – начиная с этого ряда, выполняется наклон внутрь топки задней стенки камина. Если качество кирпича не очень хорошее, то сдвинутую часть кирпича (выступающую нижнюю грань) стёсывать не рекомендуется.
11 ряд – после завершения кладки данного ряда над топливником печи устанавливают варочную поверхность из чугуна (одноконфорочную плиту). В первом и третьем вариантах указанной конструкции плита с 3-ёх сторон опирается на стенки из кирпича. При этом четвёртая лежит свободно. Во 2-ом варианте она опирается со всех сторон. В вариантах четыре и пять четвёртая сторона опирается на кирпичи, которые в предыдущем ряду для этих целей были предварительно уложены на стальные уголки.
Необходимый вариант конструкции подбирают, учитывая размер чугунной плиты, конфигурацию топливника, высоту топочного канала выходного. Нельзя при этом забывать и о возможном тепловом расширении плиты в процессе топки. Кирпичи, на которые кладётся плита, следует уложить строго по уровню. Они должны находиться в одной плоскости. Чугунная плита кладётся на них с использованием глиняного раствора. При этом каждая из её опорных сторон лежит на кирпиче не менее чем на 15 миллиметров. Ряд, который кладётся над выступающей частью чугунной плиты, должен иметь «четверть». Так называется выемка, которая позволяет плите свободно перемещаться на 3 миллиметра в любую сторону, компенсируя тем самым возникающие температурные расширения.
Ряды с 12 по 15 – выкладываются без выполнения каминного портала. Только после того, как опорные уголки заделаны между рядами 12 и 13, а так же 14 и 15, и по ним выполнена наклонная стенка (лучше всего, из огнеупорного кирпича) кладётся верх каминного портала со стороны дымосборника. Для этого ставится на ребро 11 кирпичей. Уголки, играющие роль опоры для наклонной стенки, с помощью проволоки заделываются в кладку. Для этих целей в них предварительно сверлят необходимые отверстия. Подиум и верх портала кладут из отборного кирпича по опорным уголкам. Толщина кладочных швов должна позволить вписаться верхней части портала по длине в 770 миллиметров. В швы кладки, расположенные вертикально в районах крайних кирпичей рекомендуется заложить отрезки кладочной проволоки, которые имеют загнутые концы. Толщина проволоки – 2-2,5 миллиметра. Проволока должна быть после этого заделана в швы горизонтальные между рядами 14 и 15.
Между рядами 15 и 16 – выполняется закладка металлического уголка по всей длине портала камина. Уголок анкеруется своими боковыми сторонами и исполняет роль элемента, воспринимающего нагрузку ото всей кирпичной кладки, расположенной выше. Доска каминная обрамляет выполненный портал сверху. Рекомендуется подобрать её внешний вид и форму таким образом, чтобы наиболее эффектно подчеркнуть особенности вашего камина. Лучше всего смотрятся каминные доски, выполненные из мрамора, либо гранита и имеющие полированную верхнюю поверхность. Часто используют отлитые из бетона каминные доски, которые после установки отделываются изразцами или керамикой. Использование в указанном случает дерева разрешено, в крайнем случае, и только после того, как проведена его соответствующая огнезащитная обработка. Не забудьте дополнительно проложить под ним два-три слоя картона асбестового. Прикрепить каминную доску к кирпичной стенке и порталу можно, используя соответствующие элементы крепления, непосредственно в процессе кладки. Но лучше выполнить это на заключительном этапе работ.
Вывод печной трубы через крышу и перекрытие: инструкция и советы
Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.
Общие правила и выбор места
Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:
- максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
- расстояние до поверхностей деревянных стен – минимум 250 мм;
- длина горизонтального участка дымохода до 1000 мм;
- при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
- при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.
Схемы вывода дымохода через перекрытие и крышу
к содержанию ↑1 этаж
Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.
Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)
к содержанию ↑2 и более этажей
При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.
Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.
Схема установки дымохода печи в 2-этажном доме
Схема с описанием всех элементов
к содержанию ↑Вывод печной трубы через перекрытие
Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.
к содержанию ↑Круглой металлической
Весь процесс разбит на несколько этапов:
- Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
- По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
- Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
- Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
- Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие
Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.
Кирпичного дымохода
Здесь все намного сложнее:
- Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
- В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
- Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
- Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.
Схема вывода кирпичного дымохода через перекрытие и крышу дома
к содержанию ↑Проход через кровлю
Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.
к содержанию ↑Проход кирпичной трубы через кровлю
Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.
После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:
- размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
- оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
- после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
- заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.
Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.
к содержанию ↑Проход круглой трубы через кровлю
Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).
Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.
При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.
Этапы работы на фото:
1
2
3
4
5
6
к содержанию ↑Разделка печной трубы на крыше
Разделку печной трубы на крыше проводят с учетом нескольких размеров:
- минимальное расстояние от поверхности крыши до стропил 250-300 мм;
- если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
- если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.
Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.
Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.
Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.
Гидроизоляция поверхностей выполняется в несколько этапов:
- на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
- закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
- теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.
После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.
Схемы:
Схема разделки печной трубы на крыше
Монтаж кирпичной печной трубы
к содержанию ↑Финальные работы
Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.
Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.
После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.
Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.
Как работают спутники | Возвращение спутниковой связи
Возрождение внеземной связи; вот как они работают.
В 1960-х и 1970-х годах зарубежные телефонные звонки часто направлялись через геостационарные спутники. Поскольку геостационарный спутник движется по орбите на высоте 35 800 километров (22 250 миль) над землей, а радиоволны распространяются со скоростью света (3 × 108 м / с), то для спутниковых телефонных звонков существует задержка туда и обратно 540 миллисекунд.Большинство вызывающих абонентов сочли эту задержку раздражающей, потому что обычные прерывания, которые происходят во время телефонных разговоров, не сразу распознаются слушателем, и пользователи, как правило, разговаривают друг с другом. По мере появления трансокеанских волоконно-оптических кабелей и снижения затрат телефонные звонки переместились со спутника на оптоволокно. Спутниковая голосовая связь стала исключительной прерогативой военных и морских судов. Широковещательное телевидение стало доминирующим приложением для коммерческих спутников и остается таковым по сей день.
К началу 1990-х годов уже были миллионы пользователей сотовых телефонов, но покрытие было ограничено городскими районами, а в большинстве стран третьего мира сотовой связи не было вообще. Стартапы Iridium и Globalstar осознали потенциал портативных спутниковых телефонов и запустили группировки спутников на низкой околоземной орбите (LEO), которые будут передавать вызовы между спутниками для поддержания непрерывности разговора. Поскольку эти спутники работают на высоте от 800 км до 1500 км над землей, задержка в оба конца является допустимой, и обе компании достигли некоторого краткосрочного успеха.Тем временем наземные сотовые сети продолжали расширяться, а стоимость услуг сотовой связи быстро упала до такой степени, что Иридиум и Глобалстар не смогли конкурировать. Обе компании объявили о банкротстве и теперь работают под новым владельцем, не имея огромных долгов, которые препятствовали их первоначальной деятельности.
С 2002 года появились новые компании спутниковой телефонной связи, предоставляющие глобальные или региональные телефонные услуги с геостационарных (GEO) спутников, работающих в диапазонах частот L и S (1-3 ГГц).Эти компании включают SkyTerra (ранее Mobile Satellite Ventures), Terrestar и Thuraya. Инмарсат, один из первых игроков, продолжает предоставлять услуги спутниковой телефонной связи для судов и журналистов в отдаленных районах.
Из-за небольшого усиления антенны спутниковые телефоны работают с низкой скоростью передачи данных (2,4–9,6 кбит / с). Для высокоскоростного доступа в Интернет используются фиксированные наземные терминалы с более высоким коэффициентом усиления, работающие в диапазонах Ku и Ka. Двумя коммерческими примерами являются HughesNet и WildBlue.
Спутники прямого вещания радио и телевидения, такие как Sirius XM, DirecTV, Echostar и ICO-G, по большей части являются односторонними линиями связи и выходят за рамки данной статьи.
Спутниковые орбиты
Принципы орбитальной механики были впервые обнаружены и объяснены Иоганном Кеплером в 17 веке. Кеплер обнаружил, что радиус круговой орбиты как функция ее периода T определяется уравнением 1. Для 24-часовой круговой орбиты (86 400 секунд) мы находим из уравнения 1, что радиус орбиты составляет 42 241 км. Поскольку средний радиус Земли составляет 6 371 км, высота орбиты составляет 35 870 км. Для сравнения, период обращения Иридиума составляет 100 минут и 28 секунд, радиус орбиты составляет 7 158 км, а высота орбиты — 787 км.
Обычно орбиты спутников имеют эллиптическую форму и имеют некоторый ненулевой наклон относительно экватора. Спутниковые инженеры определяют орбиты с помощью шести орбитальных элементов, называемых набором кеплеровских элементов. Шесть элементов орбиты — большая полуось, эксцентриситет, средняя аномалия, аргумент перигея, наклон и прямое восхождение восходящего узла. Определения этих терминов и дополнительную информацию о спутниковых орбитах см. В «Спутниковой связи», 4-е изд. пользователя Деннис Родди.
Орбита, представляющая особый интерес для связи и вещания, — это геостационарная орбита. Период геостационарной орбиты составляет 24 часа, она движется в том же направлении, что и вращение Земли (на восток), и имеет наклон 0 градусов. Поскольку орбитальный период совпадает с периодом вращения Земли, спутник кажется неподвижным для наблюдателя на Земле. Положение геостационарного спутника определяется его долготой (широта = 0 °), а углы наведения для наземного терминала (высота и азимут) могут быть рассчитаны по широте и долготе земного терминала с использованием уравнений Большого круга и плоской геометрии. .На практике по-настоящему стационарных спутников нет, потому что гравитация суши в северном полушарии постепенно уводит спутник на слегка наклонную орбиту. Этот наклон приводит к тому, что спутник отслеживает фигуру «восьмерка» (если смотреть с Земли), и требуется периодическое удержание станции для минимизации максимального наклона с течением времени.
Бюджеты спутниковой связи
Бюджет канала связи для спутника аналогичен наземному каналу микроволновой связи, за исключением того, что параметры нисходящего канала (спутник-земля) и восходящего канала (земля-спутник) могут отличаться.Кроме того, в отличие от микроволновых приемников, чувствительность земных станций определяется добротностью G / T, которая объединяет усиление приемной антенны и шумовую температуру приемника. Шумовая температура и коэффициент шума (NF) связаны соотношением T = 290 (NF-1).
Почти все современные спутниковые каналы являются цифровыми, и отношение энергии на бит к спектральной плотности мощности шума (Eb / N0) является обычной мерой отношения сигнал / шум на наземном приемнике. Минимально необходимое Eb / N0 для надежной работы является функцией максимально допустимой частоты ошибок по битам и конкретной используемой схемы модуляции и кодирования.Типичное минимальное значение Eb / N0 для стандарта DVB-S составляет 8 дБ. Eb / N0 рассчитывается с использованием уравнений 2 и 3.
Рассмотрите бюджет нисходящего канала для службы WildBlue. Значения параметров и расчеты для Eb / N0 показаны в таблице 1. Обратите внимание, что запас линии связи более 0 дБ важен для учета потерь листвы или осадков.
Архитектура спутниковой сети
Большинство спутников представляют собой изогнутые трубы, что означает, что сигнал восходящей линии связи принимается, усиливается, преобразуется в частоту нисходящей линии связи, снова усиливается и направляется на землю с помощью антенны с большим усилением.Спутник изогнутой трубы не демодулирует и не декодирует сигнал. Станция сопряжения на земле необходима для управления спутником и маршрутизации трафика на спутник и обратно, а также в Интернет. Шлюзовая станция также обеспечивает фидерную линию для маршрутизации трафика из стационарной сети (например, Интернета) к абонентам. Для фидерных линий обычно используются отдельные частотные пары. Геостационарные спутниковые системы, работающие в диапазонах Ku и Ka (12/14 ГГц, 17/24 ГГц), обычно используют географические точечные лучи для повторного использования частот по всей Северной Америке.На рисунке 1 изображена типичная спутниковая архитектура, подобная HughesNet или WildBlue.
Некоторые спутники, такие как Iridium, являются цифровыми ретрансляторами, которые демодулируют и декодируют сигнал восходящей линии связи. Iridium также использует спутниковые перекрестные линии связи, которые позволяют группировке работать с меньшим количеством станций сопряжения на земле. Эта функция важна для спутниковой сети LEO, потому что каждый спутник видит только небольшую часть Земли, и в противном случае потребовалось бы множество наземных станций. Еще одна важная особенность сетей LEO — доплеровская частотная коррекция.Спутники LEO движутся с такой высокой скоростью, что доплеровский сдвиг становится проблемой в приемнике. Либо наземный приемник должен иметь очень широкую полосу ПЧ, что снижает чувствительность, либо частота передачи спутника должна быть скорректирована на доплеровский сдвиг. В случае Иридиум доплеровская частота корректируется в спутниковом передатчике и приемнике после того, как становится известно местоположение абонентской радиостанции. Исправление доплеровского сдвига на спутнике позволяет использовать более дешевые телефоны.
Джей Якобсмайер — президент Pericle Communications Co., консалтинговая инжиниринговая фирма, расположенная в Колорадо-Спрингс, штат Колорадо. Он имеет степени бакалавра и магистра электротехники в Технологическом университете Вирджинии и Корнельском университете, соответственно, и имеет более чем 25-летний опыт работы инженером по радиочастотам.
ТАБЛИЦА 1
Бюджет нисходящего канала Wildblue
| ПАРАМЕТР | ЗНАЧЕНИЕ | ЕДИНИЦ |
|---|---|---|
| Спутниковая EIRP | 86 | дБм |
| Частота | 20 | ГГц |
| Расстояние до спутника (наклонная дальность) | 39,850 | км |
| Потеря свободного пространства | 210.5 | дБ |
| Ресивер G / T | 14 | дБ / ° K |
| Константа Больцмана | -198,6 | дБм / ° К-Гц |
| Прочие системные потери | 2 | дБ |
| Скорость передачи информации | 1,544 | Мбит / с |
| Eb / N0 | 24,2 | дБ |
| (Eb / N0) требуется | 8 | дБ |
| Маржа связи | 16.2 | дБ |
Трубные отводы: быстрый грунт
Технологические трубопроводные системы редко перемещаются по прямой от процесса к процессу. Современные системы обработки часто представляют собой сложную сеть поворотов, перепадов высот, приспособлений и т. Д.
Как и в большинстве случаев, касающихся трубопроводов, понимание идеального использования изогнутой трубы в вашем проекте или проекте имеет важное значение для правильной работы готовой системы.
В этом руководстве мы рассмотрим, почему вы можете учитывать изгибы труб при проектировании системы, а также общие соображения при поиске идеального изгиба трубы.
Зачем нужны гнутые трубы и трубки?
Гибка труб позволяет системам минимизировать перепады давления, при этом материалы прокладываются по сложным трубопроводным системам.
Поскольку большинство изогнутых труб не изменяют концы труб, изгибы труб часто легко реализовать в рамках технологической системы с использованием стандартных процессов сварки, фланцев или других методов соединения.
Огромное разнообразие размеров колен труб и материалов также делает их пригодными для прокладки всего, от горячих или едких жидкостей до поддержания давления и движения в жидкостях с высокой вязкостью или жидкостях с взвешенными твердыми частицами, таких как трубопроводы для шлама нефтеносных песков, которые содержат высокую концентрацию кремнезема. песок.
Наконец, поскольку большинство методов гибки труб являются довольно экономичными, использование изогнутых труб и трубок будет иметь минимальное влияние на общий проектный бюджет при использовании идеальной длины и размеров для вашего приложения.
Распространенные методы гибки труб и их преимущества
Хотя существует несколько методов гибки труб, большинство из них можно разделить на две категории:
Методы холодной гибки часто основаны на чистой физической силе, которая помогает придать трубе окончательную форму, в то время как методы горячей гибки используют осторожный нагрев для уменьшения требуемого усилия.
Каждый метод имеет уникальные преимущества и определяет степень возможного изгиба и окончательную форму трубы.
Методы холодной гибки
Ротационная гибка с вытяжкой: Труба или труба изгибается с использованием комбинации штампов и других различных компонентов, работающих во вращательном действии. Это действие вытягивает трубу или трубу вперед, делая необходимый изгиб. Для гибки с вращательной вытяжкой также можно использовать оправки.
Изгиб на оправке: Оправка помещается внутрь трубы или трубы, которая изгибается, особенно с материалами с более тонкими стенками, чтобы предотвратить дефекты, которые могут возникнуть при изгибе детали, такие как волнистость, сплющивание или сжатие.
Компрессионная гибка: Гибка трубы с использованием неподвижной матрицы, в то время как контр-матрица сгибает материал вокруг неподвижной матрицы.
Валковая гибка: Используется, когда требуются изгибы или изгибы большого радиуса. Этот метод пропускает кусок трубы через серию из трех роликов в пирамидальной конфигурации для достижения желаемой кривой.
Горячая или индукционная гибка
Хотя есть небольшие различия в различных методах гибки горячих труб, почти все они являются формой индукционной гибки.
Этот метод точно нагревает трубу с помощью индукционной нагревательной катушки перед приложением давления для выполнения намеченного изгиба.
Он требует гораздо меньшей физической силы, чем методы холодной гибки, и может производить изгибы аналогичного или более высокого качества без присадочных материалов, оправок или других добавок, используемых во избежание деформации.
Индукционная гибка, хотя и сводит к минимуму уменьшение диаметра в месте изгиба, вызывает некоторые изменения толщины трубы.
Как правило, внутренняя часть — или внутренняя часть изгиба — становится толще, а внешняя часть изгиба — тоньше.
Этот метод чаще всего используется для труб большого диаметра и гибов труб с большим радиусом.
Однако он также используется для труб меньшего диаметра и изгибов с коротким радиусом.
Размер и посадка колена трубы
В большинстве случаев изгибы труб измеряются относительно номинального размера или диаметра трубы (D).
Колена с длинным радиусом, например, имеют расстояние от конца до центра, равное 1,5 диаметра (иногда обозначается как> 1,5D).
Отводы с коротким радиусом имеют расстояние от конца до центра, равное диаметру трубы.
Радиус осевой линии изогнутых труб и трубок можно определить, умножив обозначение D на диаметр трубы.
Например, труба 5D с диаметром D 10 дюймов будет иметь радиус центральной линии 50 дюймов.
Трубные отводы на 180 градусов используют другое измерение, основанное на расстоянии от центра к центру, чтобы дать лучшее представление о необходимом пространстве и о том, как отводы трубы впишутся в систему.
Как и в случае с коленами, умножение диаметра 180-градусного изгиба трубы на обозначение D даст вам размер от центра к центру.
Отводы труб с коротким радиусом 180 градусов представляют собой 2D, а сгибы труб с большим радиусом — 3D.
Это означает, что 4-дюймовая труба с коротким радиусом будет иметь расстояние от центра до центра 8 дюймов, в то время как такая же 4-дюймовая труба с большим радиусом изгиба будет иметь расстояние от центра до центра 12 дюймов.
Независимо от того, смотрите ли вы на изгибы или изгибы на 180 градусов, касательные концы индукционно изогнутой трубы часто не подвержены влиянию процесса гибки и могут быть согласованы с существующими трубопроводами по диаметру, фланцу, клапану или требованиям фитинга.
Хотя установка и определение размеров изогнутых труб на первый взгляд может показаться сложным, базовое понимание используемых измерений позволяет легко сопоставить их с существующей системой или интегрировать в новую конструкцию.
Популярные материалы, используемые для гибки труб
Методы гибки труб зависят от используемых металлов.
Однако из-за уменьшения силы, необходимой для достижения общих углов, индукционная гибка совместима с широким спектром как черных, так и цветных материалов, включая:
Это особенно верно для более тонких металлов, которые могут деформироваться, защемляться, разрушаться или иным образом искажаться при использовании методов холодной гибки.
Последние мысли
Когда стандартные 90-градусные отводы не подходят для вашей системы или требований к пространству, изогнутые трубы и трубки — отличный вариант прокладки.
Имея твердое представление о методах гибки, материалах и общей терминологии гибки труб, легко найти решение для труб и пространств любого размера.
Если у вас есть вопросы, специалисты Unified Alloys уже более четырех десятилетий поставляют изгибы труб и другие компоненты из нержавеющей стали и сплавов для предприятий Северной Америки и Канады. Свяжитесь с нами сегодня , чтобы поговорить с нашими техническими специалистами по продажам и найти идеальное решение для вашего проекта.
Что такое гибка труб и ее наиболее известные промышленные применения
Что такое гибка труб?
Гибка труб, или гибка труб, — это один из основных процессов обработки, который даже люди в этой отрасли иногда принимают как должное. По определению, под гибкой труб понимается любой процесс обработки металлов давлением, используемый для постоянного формования труб или трубок.Эта процедура обработки может быть процессом формования или гибки произвольной формы.
После того, как труба была изготовлена, она обычно должна пройти пост-производственные операции, чтобы превратить ее в пригодный для использования продукт. Сгибание — одна из самых распространенных из этих процедур. Это может быть выполнено вручную или на трубогибочных станках с компьютерным управлением по методике холодной или горячей штамповки. Гибка труб — это технологическая технология, используемая в различных процессах обработки металлов давлением для повышения компетентности в производстве сантехнической арматуры.Трубу можно гнуть в разные стороны и под разными углами.
В зависимости от конкретной используемой процедуры гибки механические и физические свойства исходного материала могут быть изменены. Самый простой изгиб может повернуть трубу на угол 90 градусов, образуя колено, но трубогибочные машины предлагают гораздо больше возможностей и вариантов. Кроме того, изгиб трубы может быть выполнен в паре других геометрических форм, включая 2D и 3D размеры.
Процессы гибки труб

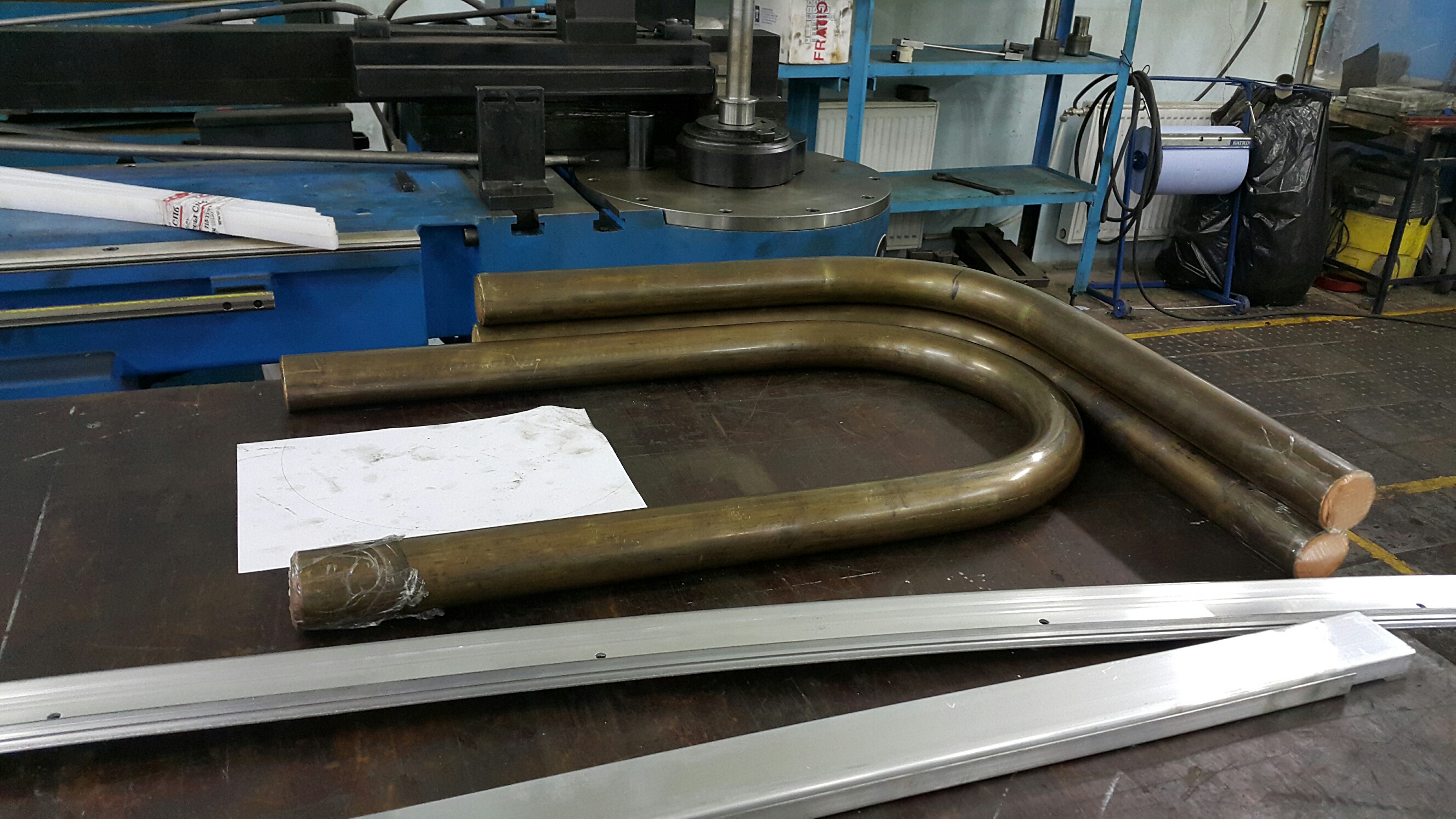

Процесс гибки трубы начинается с загрузки трубы или трубы в трубогибочный станок и закрепления ее на месте между двумя штампами — зажимным блоком и формовочным штампом.Два других штампа свободно удерживают саму трубу — штампик давления и штамп грязесъемника.
Процедура гибки трубы включает использование механической силы для прижатия основной трубы или трубки к штампу, заставляя трубу или трубку адаптироваться к форме матрицы. Обычно основная труба удерживается на месте, в то время как ее конец вращается и катится вокруг матрицы станка. Различные формы обработки труб включают проталкивание основной трубы через ролики, которые изгибают ее в виде простой кривой. При многократном изгибе труб внутри трубы помещается оправка для предотвращения ее сжатия.Труба удерживается в натяжении шлифовальной головкой, чтобы предотвратить любое повреждение при нагрузке. Матрица грязесъемника обычно изготавливается из более мягких материалов, таких как алюминий или латунь, чтобы не повредить или не поцарапать сгибаемый материал.
Трубогибочные машины могут быть с приводом от человека, с гидравлическим приводом, с гидравлическим приводом, с пневматическим приводом или могут работать с электрическим серводвигателем. Процессы гибки труб включают гибку под прессом, гибку с вращающейся вытяжкой, гибку в роликах и индукционную гибку.
Промышленное применение техники
Трубы и гибка труб жизненно важны для самых разных отраслей промышленности.Они чрезмерно используются во всем, от автомобильной промышленности до авиации, судостроения, авиакосмической, нефтегазовой, нефтегазовой и т. Д. Автомобильный сектор в значительной степени полагается на станки для гибки оправки, чтобы минимизировать овальность тонкостенных труб при изгибе. Современные трубогибочные машины могут помочь устранить складки и на внутреннем радиусе изгиба.
Две другие отрасли, которые полагаются на высококачественную гибку труб, — это аэрокосмическая и авиационная промышленность. В этих двух отраслях изгибы должны быть на 100% точными, поскольку здесь нет права на ошибку.В аэрокосмической отрасли особенно важно создавать кривые с максимальной точностью.
Различные изделия из гнутого металла, от обработки труб до структурных элементов, обеспечивают высокие результаты и выдерживают самые сложные промышленные и коммерческие условия. Корпоративные гиганты из различных промышленных секторов работают со сторонними компаниями, занимающимися трубной, трубной и профильной гибкой, для обеспечения быстроты выполнения работ, жестких допусков и гарантированного контроля качества.
От изогнутых труб и трубных колен до сложных проектов по гибке под углом — отрасли используют этот метод обработки для производства:
- Гибка и прокат конструкционных сталей
- Морское и нефтехимическое оборудование
- Металлы гнутые для оборудования детских площадок
- Металлические гнутые для фитнес-оборудования
- Трубы, трубки и другие металлические компоненты для систем отопления, вентиляции и кондиционирования воздуха и охлаждения
- Транспортное оборудование
- Сельскохозяйственная техника
- Пневмотранспортные системы
- Воздуховоды для обогатительных фабрик
- Цистерны и стальные опоры для сосудов
- Уличные фонари и вывески
- Строительно-архитектурные акценты
- Комплектующие для мебели разные
Уже много лет трубы и профилегибочные станки с цифровым управлением удовлетворяют самым высоким техническим характеристикам и требованиям качества.Гибка труб применяется практически во всех сегментах металлообрабатывающей промышленности.
Вот четыре верхних сектора, в которых применяется технология гибки труб.
Аэрокосмическая промышленность
Одна из важнейших задач аэрокосмической промышленности — создание прочных и прочных изгибов, превышающих стандартные отраслевые спецификации. Аэрокосмические компании используют различные профилегибочные станки для производства гидравлических трубопроводов, выхлопных систем, труб двигателя, каркасов сидений и топливопроводов.
Автомобильная промышленность
От различных внутренних компонентов до проворачивания топливопроводов — прецизионная гибка в автомобилях требует максимальной точности и повторяемости, чтобы соответствовать требованиям производителей автомобилей. Потребности в гибке автомобилей постоянно меняются, поскольку сложные выхлопные компоненты и системы постоянно должны развиваться и вписываться в более мелкие и узкие места для производства современных суперкаров.
Для получения требуемых точных изгибов, как правило, на трубах малого радиуса и уменьшающейся толщине материала инженеры-механики обычно применяют процесс, называемый форсированной гибкой.Гибка с ускорением — это процедура, при которой материал проталкивается в инструменты во время выполнения гибки. Гибка с ускорением помогает обеспечить точную и точную гибку без поломки трубы или профиля. Этот тип изгиба играет жизненно важную роль в решениях для автомобильной промышленности при создании автомобильных выхлопных систем, тормозных и топливных магистралей, каркасов сидений, конструктивных элементов и систем охлаждающей жидкости.
Тяжелая грузовая промышленность
В индустрии тяжелых грузовиков изгибы с малым и точным радиусом часто выполняются на трубах и материалах трубопроводов, которые трудно изгибать, например, на нержавеющей стали 409 и 304.Эти материалы можно сгибать только на высококачественной гибочной машине, потому что для них требуются высокопрочные трубы большого диаметра. Станки для гибки труб и профилей используются для производства топливопроводов для тяжелых грузовиков, труб двигателя, многих конструктивных элементов и других изделий на заказ.
Судостроительная промышленность
Существует полный перечень услуг и решений по гибке, используемых в судостроительной промышленности, от малых судов до коммерческих судов. Техника обработки используется для создания гидравлических линий, выхлопных систем, топливопроводов и водоводов.
Заключительные слова
Когда обычные 90-градусные отводы не подходят для конструкции вашей системы или требований к пространству, изогнутые трубы, трубы и профили являются отличным вариантом трассировки. Обладая глубоким пониманием этого термина, процесса и его промышленного применения, теперь вы знаете, что найти решение для труб, трубок и профилей всех размеров довольно просто.
Другие статьи от Industry Tap…
Adobe Illustrator — попытка сделать гнутую трубу на изометрической плоскости
гадаю по проекциям изгибов т.е. видимые изогнутые контуры — настоящая проблема — как сделать их достаточно легко и последовательно? Раскрашивание труб для получения 3D-штриховки допускает большие вариации, потому что свет точно не указан заранее.
Конечно, в 3D программе возможен отличный результат. У нас есть даже другой ответ, который использует 3D Illustrator.Чтобы определить желаемый внешний вид, я выполнил простую экструзию в бесплатной программе 3D CAD. Я выдавил круг по краям куба. Перед экструзией я сделал круглые закругления по углам траектории экструзии:
Поперечные сечения трубы представляют собой эллипсы, которые можно легко нарисовать с помощью изометрической сетки. Нарисуйте горизонтальную версию и сделайте копии с поворотом на 60 и 120 градусов.
Кривые изгиба сложные. Я не могу рассчитать, как они должны быть нарисованы с помощью сетки, но я могу экспортировать изометрическое векторное изображение каркаса.Некоторые тесты показали, что масштабирование изогнутой части траектории экструзии было вполне правдоподобным контуром. Я сделал уменьшенный каркас, который имеет путь экструзии и некоторые поперечные сечения труб. Радиусы немного больше, чем на первом изображении. Поперечные сечения на самом деле бесполезны, потому что у них есть узлы в не очень хороших местах. Изображения кривых изгиба — важная часть, которую я использую повторно.
Каркас был напечатан в формате PDF, импортирован в Inkscape, и были сохранены только кривые изгиба.Кроме того, была нарисована пара эллипсов поперечного сечения; одна горизонтальная привязка к сетке и ее копия, но с поворотом на 60 градусов:
На следующем изображении построены 2 изгиба. Кривые изгиба привязаны к сетке путем масштабирования. Я держал Ctrl и перетаскивал углы. Оранжевые линии показывают, где должны быть стыки между прямыми и изогнутыми частями:
Раскрасить это для хорошего 3D-затенения нетривиально. Я попытался только нарисовать несколько размытых белых и черных мазков по форме.Программное обеспечение для 3D сделает это намного лучше с практически нулевыми собственными усилиями:
Построение дуг изгиба
Дуги изгиба должны быть частями эллипсов. Эти эллипсы должны быть непропорционально сжатыми кругами, а дуги должны быть изначально секторами кругов под углом 90 градусов перед сжатием. Расчет точных формул для дуг, к сожалению, требует математических навыков по геометрии 3D-проекции, выходящих за рамки моего уровня, поэтому я измерил извлеченные дуги.
Измерения были возможны с помощью эффекта траектории Inkscape «Эллипс по 5 точкам».С его помощью я сделал полные эллипсы:
Сравнение эллипса с сеткой показывает, что поворот эллипса на 30 градусов делает его вертикальным. После поворота эллипса на 30 градусов высоту и ширину можно считать габаритами ограничивающего прямоугольника. Перед этим обводку нужно удалить, потому что она наполовину выходит за рамки реального эллипса. Результат: ширина = 59 053% от высоты.
Та же процедура показала, что дуга изгиба в горизонтальной плоскости представляет собой кусок эллипса, высота которого равна 57% ширины.
Итак, получаем следующий рецепт загиба дуг:
Нарисуйте круг (примечание: сетка есть, но привязки отключены)
Преобразуйте окружность в путь, используя инструмент узла, разделив сегмент 90 градусов. Вы должны сделать окончательное разделение с помощью Path> Break apart
поверните сегмент по горизонтали с помощью Object> Transform> Rotate> 45 градусов. Дублируйте результат. Вам понадобится дубликат на шаге 7
Сожмите сегмент по горизонтали до 59,063% с помощью Object> Transform> Scale
Создание копий с поворотом на плюс и минус 30 градусов
Удалить заливку, вставить обводку
Сделайте вертикально перевернутую копию результата на шаге 3
Сжать вертикально до 57%
Удалить заливку, вставить обводку
Тестовый чертеж показал, что построенные дуги подходят.
Числовые преобразования не были точными, поэтому двум узлам требовались незаметные небольшие сдвиги с помощью инструмента узла, пока они не привязали узел к узлу. При масштабировании только привязка не происходила на обоих концах от узла к узлу, это был узел к пути. Необходимое исправление с помощью инструмента узла было невидимо.
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
|
|
| |||||||||||||||||
Выхлопная труба и трубки, прямые и изгибы с оправкой
Когда ваш проектный автомобиль выходит далеко за рамки стандартных компонентов, Summit Racing Equipment готова помочь с огромным выбором выхлопных труб и труб для ваших индивидуальных потребностей.
Summit предлагает промежуточные трубы для самых разных марок и моделей, но как насчет нестандартных выхлопных труб? Вот тут и пригодится наша выхлопная труба! Вы можете использовать наши мощные инструменты поиска, чтобы найти именно то, что вам нужно: фильтровать по материалу (сталь, нержавеющая сталь, хромомолибден или титан), форме (круглой или овальной), длине и …Читать далее
Когда ваш проектный автомобиль выходит далеко за рамки стандартных компонентов, Summit Racing Equipment готова помочь с огромным выбором выхлопных труб и труб для ваших индивидуальных потребностей.
Summit предлагает промежуточные трубы для самых разных марок и моделей, но как насчет нестандартных выхлопных труб? Вот тут и пригодится наша выхлопная труба! Вы можете использовать наши мощные инструменты поиска, чтобы найти именно то, что вам нужно: фильтровать по материалу (сталь, нержавеющая сталь, хромомолибден или титан), форме (круглой или овальной), длине и диаметру. У нас есть вытяжные секции с прямыми трубами, а также изогнутые на оправке отводы выхлопных труб под любым нужным вам углом.
Нужна помощь в выборе подходящего материала для вашего индивидуального выхлопа? Щелкните здесь, чтобы получить совет в нашем Справочном центре.
Соберись вместе
Вам понадобится что-то, что скрепит ваш новый выхлоп, и вы можете получить все это здесь, в Summit Racing Equipment! Возьмите зажимы для облегчения сборки и разборки или приварите для постоянной установки.Лучшие бренды
У вас есть навыки, а у Summit Racing есть припасы! Покупайте выхлопные трубы и трубы с уверенностью, зная, что все они произведены такими проверенными брендами, как Dynomax, Walker Exhaust, Vibrant Performance, Hedman Hedders, Stainless Works, Flowmaster, Hooker Headers, Patriot Exhaust и многими другими.Вы также можете выбрать трубки марки Summit Racing, которые отличаются высочайшим качеством по доступной цене. Показывай меньшеПродукты — С меткой «труба гнутая» — Greywoodie LLC
- Kaywoodie Birkshire Author трубка
Трубка Kaywoodie Birkshire Author
- Обычная цена
- Распроданный
- Цена продажи
- 41 доллар.95 Распродажа
- Kaywoodie Birkshire Author трубка
Трубка Kaywoodie Birkshire Author
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Kaywoodie Birkshire Author трубка
Трубка Kaywoodie Birkshire Author
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Гнутая трубка Kaywoodie Birkshire Apple Apple
Трубка изогнутой формы Kaywoodie Birkshire Apple Apple
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Бильярдная трубка Kaywoodie Birkshire Bent Billiard
Бильярдная трубка Kaywoodie Birkshire Bent
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Kaywoodie Birkshire Bent Egg трубка
Трубка для яиц Kaywoodie Birkshire Bent Egg
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Kaywoodie Birkshire Bent Egg трубка
Трубка для яиц Kaywoodie Birkshire Bent Egg
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Kaywoodie Birkshire Bent Egg трубка
Трубка для яиц Kaywoodie Birkshire Bent Egg
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Родезийская трубка Kaywoodie Birkshire Bent
Родезийская трубка Kaywoodie Birkshire Bent
- Обычная цена
- Распроданный
- Цена продажи
- 41 доллар.95 Распродажа
- Трубка Kaywoodie Birkshire Zulu
Трубка Kaywoodie Birkshire Zulu
- Обычная цена
- 41,95 долл. США
- Цена продажи
- 41 доллар.95 Распродажа
- Бильярдная трубка Kaywoodie Campus Bent Billiard
Бильярдная трубка Kaywoodie Campus Bent
- Обычная цена
- 38,95 долл. США
- Цена продажи
- 38 долларов.95 Распродажа
- Трубка Kaywoodie Handmade 1219 Double Bridge
Трубка ручной работы Kaywoodie 1219 Двойной мост
- Обычная цена
- Распроданный
- Цена продажи
- 250 долларов.00 Распродажа
- Kaywoodie Red-Root Author трубка
Трубка Kaywoodie Red-Root Author
- Обычная цена
- 40,95 долл. США
- Цена продажи
- 40 долларов.95 Распродажа
- Трубка Kaywoodie Red-Root Bent Egg
Трубка Kaywoodie Red-Root Bent Egg
- Обычная цена
- 40,95 долл. США
- Цена продажи
- 40 долларов.95 Распродажа
- Kaywoodie Red-Root Chonky Bent Billiard трубка
трубка Kaywoodie Red-Root Chonky Bent Billiard
- Обычная цена
- 40,95 долл. США
- Цена продажи
- 40 долларов.95 Распродажа
- Трубка Kaywoodie Red-Root Poker
Трубка Kaywoodie Red-Root Poker
- Обычная цена
- 40,95 долл. США
- Цена продажи
- 40 долларов.95 Распродажа
- Страница 1 из 2
- Следующая страница
Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства
.
