Выход вытяжки: Выход вытяжки 125х160х500 ИЗ коричневый с колпаком

Подробности уточняйте по телефонам: +7 (863) 221-19-39 или +7 (863) 221-51-59.

Выход вытяжки МП MAXI 110-125/500 монтерроса (9005)

Представленные в каталоге продукции цвета являются точной копией образцов шкалы RAL. Однако экран Вашего компьютера может давать цветовое искажение, поэтому возможно отличие от действительных цветов.

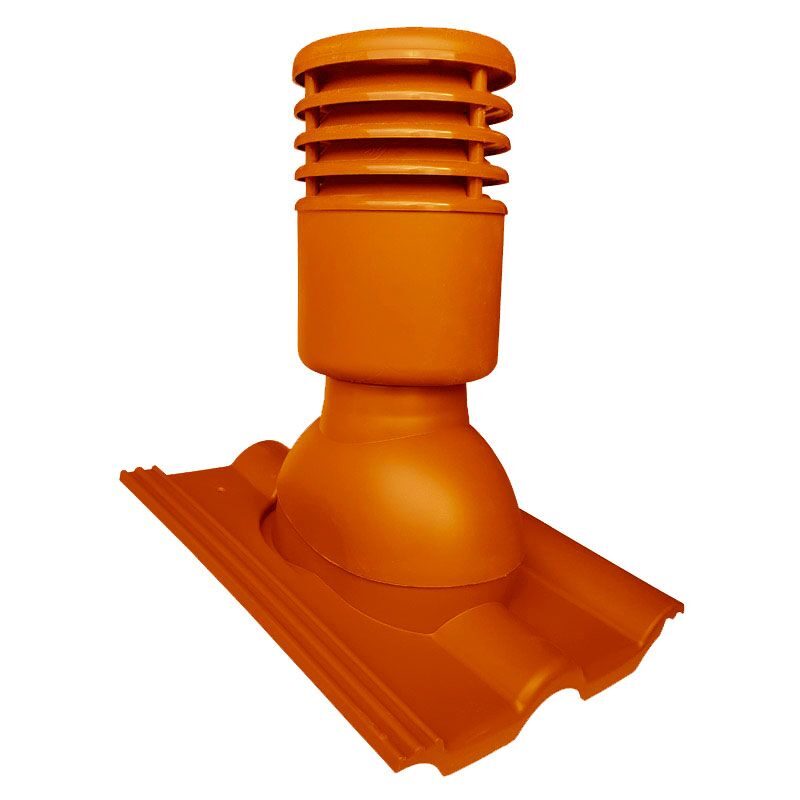

Выход вытяжки Поливент изолированный (без колпака) красный

Описание

Применяется для обеспечения проветривания канализационной системы или для удаления всех запахов и паров, образующихся при приготовлении пищи (кухонная вытяжка). Укомплектован утеплителем из пенополиуретана, предотвращающего образование конденсата. Рекомендуем устанавливать на кровлях с круглогодичным проживанием. Имеет в комплекте саморезы для фиксации к проходному элементу. D трубы, внутр. — 125 мм; D трубы, внешн. — 160 мм; Н трубы — 500 мм

Характеристики

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Выход вытяжки Поливент изолированный (без колпака) красный на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Выход вытяжки Поливент изолированный (без колпака) красный в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Выход вытяжки МП MAXI 110-125/500 монтекристо (3005)

Представленные в каталоге продукции цвета являются точной копией образцов шкалы RAL. Однако экран Вашего компьютера может давать цветовое искажение, поэтому возможно отличие от действительных цветов.

Выхлопные трубы для автомобилей по индивидуальному заказу | Спидвей Моторс

Что делают выхлопные трубы на автомобиле?

Выхлопные трубы вашего грузовика и легкового автомобиля выполняют очень важную работу. В обычных условиях им поручено удерживать отработанные газы и безопасно отводить их в заднюю часть автомобиля. Это, в свою очередь, позволяет избежать потенциального вреда для водителя и пассажиров. Строгие правила и нормы означают, что вся выхлопная система должна работать в рамках определенных спецификаций, как с точки зрения окружающей среды, так и с точки зрения шума.Хорошо спланированная выхлопная система послепродажного обслуживания обычно работает лучше, чем небольшие заводские детали, при этом сохраняя при этом приемлемый уровень шума.

Заводские глушители и штатные выхлопные системы малого диаметра с ограничительными изгибами могут лишить двигатель значительной мощности. С другой стороны, набор специальных выхлопных труб поможет вашему двигателю лучше дышать за счет увеличения общего диаметра выхлопной системы за счет плавных изгибов оправки, позволяя всему дышать свободно.

Например, 3-дюймовые выхлопные трубы позволят газам выходить заметно лучше, чем такие же ограничительные 2.25-дюймовые выхлопные трубы могут. Добавьте к этому меньше крутых поворотов, и вы получите выигрышный рецепт выжать как можно больше мощности.

Насколько сильно нагреваются выхлопные трубы?

В среднем выхлопные трубы могут нагреться до 300-500 градусов. Однако это число может значительно различаться. Заблокированные выхлопные трубы, такие как раздавленная выхлопная труба, могут вызвать повышение температуры до 1200 градусов!

Диаметр выхлопной трубы следует увеличить, если вы планируете увеличить мощность вашего двигателя.Несоблюдение этого может привести к снижению мощности из-за ограниченного пути выхлопа. Мы все видели эту картину раскаленной выхлопной системы. Поверьте, если мы говорим, что это не лучший внешний вид для вашей машины!

Помимо увеличения диаметра выхлопной трубы, следует также учитывать толщину стенок выхлопных труб. Если вы планируете увеличить мощность своего автомобиля, стандартные выхлопные трубы вам не подойдут. Вся система должна быть перестроена с использованием трубы большего диаметра и большей толщины.Обычно предпочтительнее что-нибудь от 2,5-дюймовых выхлопных труб до 4-дюймовых выхлопных труб, в зависимости от рабочего объема двигателя.

Какой материал лучше всего для выхлопных труб и трубопроводов интеркулера?

Итак, вы решили усилить свой автомобиль? Фунт за фунт, принудительная индукция — это самый быстрый способ добавить мощности вашему автомобилю. Подача плотного прохладного воздуха в двигатель остается за трубопроводами промежуточного охладителя; и лучший материал для этого — нержавеющая сталь.

Speedway Motors предлагает широкий выбор выхлопных труб из нержавеющей стали для удовлетворения ваших потребностей.Предлагаемые нами отводы и трубы могут иметь практически любой угол и размер. Построить трубопровод интеркулера еще никогда не было так просто!

Выхлопные трубы для легковых и грузовых автомобилей бывают разных диаметров, чтобы соответствовать большинству сборок. Нержавеющая сталь является предпочтительным материалом как для промежуточного охладителя, так и для выхлопных труб, поскольку на нее не влияет влага. У нас есть полные комплекты для самостоятельной сборки, или вы можете купить их по отдельности, если вам нужен только один локоть, чтобы завершить работу над вашей системой.

Можно ли использовать алюминиевую трубу для выхлопа?

Использование алюминия для выхлопной трубы может показаться хорошим, но то, что что-то хорошо звучит на бумаге, не означает, что это будет работать в реальной жизни.Алюминий действительно весит меньше стали, но это единственный положительный фактор, который можно получить от использования металла в таких областях применения.

Производители и автолюбители одинаково интересовались идеей использования алюминия, но факт остается фактом: температура плавления цветного металла составляет 1221 градус по Фаренгейту. Это может показаться высоким, но температура выхлопной трубы на транспортном средстве легко превышает это число, особенно в приложениях с форсировкой.

, с другой стороны, имеет температуру плавления примерно 2600–2800 градусов по Фаренгейту, что делает ее лучшим выбором.Вдобавок ко всему, низкоуглеродистая сталь намного лучше переносит термоциклирование. Выхлопные трубы переключаются с горячего на холодное, с холодного на горячее, несколько раз в день, и алюминий не большой поклонник этого. Алюминий гораздо более хрупкий и не любит резких скачков температуры. Вдобавок ко всему, он не любит легко гнуться по сравнению с мягкой мягкой сталью или нержавеющей сталью, которые часто используются в выхлопных трубах, изготовленных по индивидуальному заказу.

Выпускной патрубок — обзор

12.2.1.3 Регулировка отработанного потока

Типичный HRSG часто считается самовосстанавливающимся с учетом изменения массового расхода или скорости отработавшего газа.Другими словами, высокий расход в одной области модуля теплопередачи приведет к более высокой теплопередаче и компенсирует более низкие скорости теплопередачи в других областях того же модуля.

Но что происходит с другими устройствами в HRSG? Дополнительное оборудование для розжига (канальные горелки) и катализаторы контроля выбросов часто основывают свои гарантии производительности на равномерном или минимально изменяющихся характеристиках неравномерного распределения потока на входной плоскости устройства.

Что можно сделать для перераспределения неравномерного потока, выходящего из турбины внутреннего сгорания, или для исправления неравномерного распределения потока? Как правило, существует два разных метода, каждый со своими издержками и преимуществами.

Иногда используется массив с одной или несколькими лопастями или аэродинамическими профилями. Как правило, они оказывают минимальное влияние на потерю статического давления в выхлопном потоке и, при правильной конструкции, могут обеспечить выпрямление потока без добавления существенной и дорогостоящей конструкции в воздуховод. К сожалению, плохо спроектированные лопатки могут подвергаться риску механического отказа в результате усталости, вызванной вибрациями, вызванными выделением вихрей потока. Поскольку наблюдаемая частота отказов лопастей довольно высока, это, кажется, указывает на то, что успешная конструкция может быть непростой.

Перфорированные пластины с постоянной или переменной пористостью (распределительные решетки) также могут быть установлены по всему поперечному сечению впускного канала. Эта конфигурация обычно более механически прочна, чем решетка лопастей. Это связано с более высокими начальными затратами из-за большей массы материала, необходимого для перекрытия воздуховода, в котором расположена решетка. Кроме того, поскольку конструкция решетки требует потери статического давления по всей пластине для обеспечения необходимого перераспределения потока, решетка всегда будет иметь большую постоянную потерю статического давления, чем правильно спроектированная лопатка в сборе.Пластины с переменной пористостью, однако, имеют преимущество в простоте, с которой пористость может быть изменена в полевых условиях, обычно с помощью дополнительных блокирующих пластин, чтобы изменить распределение потока.

Существуют также установки, в которых используется комбинация этих методов.

Как определить конфигурацию устройств для кондиционирования потока?

Старый резерв должен был установить устройство с интуитивно понятным дизайном, либо сложную решетку лопаток, либо сильно ограниченную распределительную решетку с высоким перепадом давления.Иногда это срабатывало, иногда — нет.

Очень хорошие результаты могут быть получены при физических испытаниях на масштабной модели хладотекучести. В этом тесте используется принудительный поток воздуха вентилятором комнатной температуры через в основном прозрачную масштабную модель рассматриваемого устройства. Для наилучших испытаний поток перед входом в модель HRSG определяется путем моделирования геометрии выходного отверстия турбины внутреннего сгорания. Течение в модели можно визуализировать с помощью дымовых шлейфов или простых пучков. Также могут быть измерены скорости потока и векторы направления.Все измерения анализируются и сравниваются с фактическим HRSG с помощью проверенных уравнений масштабирования. Эти модели обеспечивают очень хорошую визуализацию потока. К недостаткам этого стиля тестирования относятся длительные сроки построения модели, неточности, возникающие из-за неправильного моделирования потока на выходе из турбины / впускного ПГРТ, и невозможность представить изменения расхода в результате изменений температуры (т. Е. В канальной горелке) в реальном ПГРТ.

Вычислительное гидродинамическое моделирование (CFD) стало более распространенным из-за увеличения доступности недорогих, высокопроизводительных, многоядерных вычислительных устройств.Эти модели, как правило, могут изготавливаться быстрее, чем модели холодного течения, а также обеспечивают хорошую визуализацию потока. В модель также могут быть включены температурные эффекты. Однако результаты часто бывают ошибочными из-за упрощенных или ошибочных предположений о состоянии потока на выходе турбины / на входе ПГРТ, которые иногда предоставляются (но редко гарантируются) производителем турбины внутреннего сгорания.

При моделировании потока в HRSG рекомендуется периодически сравнивать физическое моделирование холодного потока с CFD-моделированием того же блока, чтобы гарантировать корреляцию результатов.

Полное руководство по выпуску выхлопных труб

В этой главе я обсуждаю трубу, которая направляет выхлопные газы от коллекторов к окончанию выхлопного тракта, а также размеры трубы, материалы, методы изгиба, зажимы трубы и опоры трубы. .

Этот технический совет взят из полной книги ПРОИЗВОДИТЕЛЬНОСТЬ ВЫХЛОПНЫХ СИСТЕМ: КАК РАЗРАБОТАТЬ, ИЗГОТОВИТЬ И УСТАНОВИТЬ. Подробное руководство по этой теме вы можете найти по этой ссылке:

УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ ЗДЕСЬ

ПОДЕЛИТЬСЯ СТАТЬЕЙ: Пожалуйста, не стесняйтесь делиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете.Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/performance/the-complete-performance-exhaust-pipe-guide/

Материалы

Чтобы выбрать выхлопную трубу для конкретного применения, сначала рассмотрите свой бюджет. Факторы затрат включают материалы, количество труб (одинарная или двойная система), нанесение специального покрытия и работу по гибке труб. Нержавеющая сталь дороже низкоуглеродистой стали. Преимущества использования нержавеющей стали — более длительный срок службы с точки зрения коррозионной стойкости и превосходная теплопередача.Если у вас ограниченный бюджет, если вы не планируете эксплуатировать автомобиль в различных климатических условиях и не слишком озабочены поверхностной коррозией, то вам, безусловно, подойдет мягкая сталь. Трубы из низкоуглеродистой стали доступны в виде стали без покрытия, но также обычно предлагаются с коррозионно-стойкой алюминизированной или оцинкованной обработкой поверхности. Если ваш бюджет позволяет, предпочтительнее нержавеющая сталь, особенно с точки зрения долговечности и долговечности внешнего вида.

Рекомендации по установке и зазору

Что касается установки на автомобиль, вы можете собрать систему, купив трубы различной формы (прямые участки, предварительно изогнутые участки под углом 45 и 90 градусов и т. Д.) и обрезка по длине. Отрезки между трубами должны быть либо сварены, либо соединены зажимом. Другой вариант — приобрести предварительно сформированный комплект, который уже имеет форму, подходящую для вашего конкретного автомобиля. Многие производители предлагают комплектные системы для популярных автомобилей, включая трубы и глушители, которые обычно требуют только сборки и установки.

Еще один вариант — настроить всю систему выпуска выхлопных труб для вашего конкретного применения. Индивидуальный подход часто требуется для уникальных приложений, таких как специальные уличные штанги, где заранее спроектированная система может быть недоступна.Выбор вашей системы трубопроводов зависит как от стоимости, так и от того, какой объем работы вы предпочитаете выполнять самостоятельно.

Выбор диаметра трубы должен основываться на размере двигателя и существующем или планируемом уровне мощности в лошадиных силах. Обычно для применения в двигателе V-8, ориентированном на рабочие характеристики, требуется диаметр трубы от 2,5 до 3,5 дюймов. Имейте в виду, что для любого конкретного случая диаметр трубы должен быть немного больше для одиночной выхлопной системы, чем для двойной. Однако больше не всегда лучше.Если труба слишком большого диаметра, вы теряете скорость потока выхлопных газов, что на самом деле может снизить производительность двигателя. Обратите внимание на проблемы с зазором на всю ходовую часть. Размещение труб слишком близко к полу может привести к чрезмерной теплопередаче на пол и ковер. Кроме того, если трубы расположены достаточно близко к полу, раме или подрамнику, они могут соприкоснуться, что приведет к раздражающему удару или раздражающему резонансному шуму. Помните, что выхлопная система соединена с двигателем и перемещается в зависимости от движения двигателя на опорах.В отличие от некоторых гоночных автомобилей с жестко закрепленным двигателем, у уличных автомобилей есть опоры двигателя и трансмиссии, обеспечивающие некоторую степень соответствия.

Точный изгиб оправки позволяет производителю жатки добиться точности Убедитесь, что трубы должным образом очищают трансмиссию и карданный вал. Если трубы расположены слишком близко к трансмиссии, температура трансмиссионной жидкости может повыситься, что потенциально может привести к повреждению трансмиссии. Вообще говоря, я поддерживаю зазор не менее 1 дюйма между выхлопной трубой и трансмиссией или линиями охлаждения трансмиссии.Обратите внимание на зазор карданного вала, чтобы трубы не могли соприкасаться с карданным валом. При пробном монтаже труб поддерживайте автомобиль на подъемнике или стойках и позвольте задней подвеске висеть без нагрузки. Если вы планируете использовать переходную трубу с двухтрубной системой, убедитесь, что кроссовер очищает карданный вал даже при ненагруженной задней подвеске.

Если вы не используете боковую вытяжку, ваши трубы направляются к области заднего бампера. В результате трубы должны проходить над задней осью или под ней.Если трубы проходят через ось, достаточный зазор между трубами и картером оси имеет решающее значение. Когда подвеска автомобиля загружена, сожмите подвеску, попросив помощника подбрасывать заднюю часть автомобиля вверх и вниз, наблюдая за зазором между кузовом и осью. Если трубы проходят под осью, проверьте зазор при ненагруженной задней подвеске. Выхлопная система любого транспортного средства должна выходить за пределы тела, чтобы выхлопные газы не попадали в салон автомобиля. Если вы планируете установить выхлопную систему во всю длину с трубами, выходящими из задней части, наконечники должны быть на одном уровне с задним бампером или немного за ним.Если трубы недостаточно длинные или вы хотите улучшить внешний вид, добавьте выхлопной наконечник из нержавеющей стали или хрома на выход каждой трубы. Поскольку выхлопные патрубки видны, предпочтительнее использовать нержавеющую сталь из-за ее коррозионной стойкости.

При планировании места прокладки выхлопной трубы всегда помните о требованиях к подвеске. Система должна иметь надлежащую опору, чтобы свести к минимуму движение и избежать нагрузок. Если система не поддерживается должным образом, вес глушителей и труб может легко вызвать чрезмерное напряжение в ряде мест, в том числе на коллекторе коллектора и даже на всем пути к креплению фланца коллектора на головках цилиндров.Избегайте использования твердых вешалок на улице. Все опорные подвески должны обеспечивать некоторую степень податливости для компенсации вибрации выхлопной системы, раскачивания двигателя во время ускорения и замедления, а также для обеспечения возможности расширения и сжатия выхлопных труб при нагревании и охлаждении. Если вы решите использовать привлекательные подвески для заготовок, они должны иметь, по крайней мере, термостойкие втулки.

Размер выхлопной трубы

Как и в случае карбюраторов или распредвалов, больше не обязательно лучше.Диаметр выхлопной трубы должен соответствовать объему двигателя и уровню выходной мощности. Хотя труба большего диаметра может выглядеть круто, если диаметр слишком большой для применения, вы теряете скорость выхлопа, и в результате страдает мощность от низкого до среднего диапазона. В мире труб указанные диаметры всегда относятся к наружному диаметру трубы. В результате внутренний диаметр немного меньше, величина которого определяется толщиной стенки трубы / калибром.

Труба CFM

Вам необходимо определить объем впуска двигателя, а затем приблизительно сопоставить этот объем для выхлопных газов.Формула (которая также содержится в главе 7) для нахождения этого:

Объем впуска двигателя = об / мин x 0,001 x рабочий объем ÷ 2

Изгиб Crush оставляет характерную выемку вдоль горловины изгиба. Эта деформация приводит к некруглому поперечному сечению в области изгиба. Хотя это, безусловно, функционально, с точки зрения высокой производительности, это не обеспечивает оптимального потока.

Например, если ваша цель — получить оптимальную производительность, скажем, при 4000 об / мин, а рабочий объем двигателя составляет 350 кубических сантиметров, объем составляет 700 кубических футов в минуту (4000 x 0,001 x 350 ÷ 2). Общий CFM выхлопных труб должен быть в том же диапазоне. Чтобы определить идеальный диаметр выхлопной трубы, см. «Диаметр выхлопной трубы» на странице 138. Для получения точной оценки пропускной способности трубы см. «Труба CFM» на странице 139.

Гибка труб

Для выхлопной трубы автомобиля доступны три типа изгиба трубы: раздавливание, смятие и оправка.Процесс гибки можно выполнять вручную или с помощью гидравлики.

Гибка с раздавливанием

Также называемый прессовым, плунжерным или компрессионным изгибом, раздавливающий изгиб относится к изгибу трубы, для которого используются только радиальная матрица и опорные башмаки, без поддерживающей оправки, размещенной внутри трубы. Результат, хотя и функциональный, — изгиб на внутренней стороне радиуса. Когда труба протягивается через радиальную матрицу, внешняя часть изгиба трубы (называемая пяткой) растягивается, в то время как внутренняя часть изгиба (называемая горловиной) сжимается, оставляя небольшое углубление внутри изгиба.

Выхлопные трубы, предназначенные для установки на конкретных серийных автомобилях, включают в себя соответствующие подвесные штифты, уже приваренные на месте.

Производители выхлопных труб обычно производят трубы для конкретного применения в транспортных средствах в больших количествах в определенный день, поэтому не нужно менять инструменты и калибровку станков в течение этого дня.

Несмотря на то, что трубы можно сгибать с помощью процесса складывания или раздавливания для OEM и OEM-замен, большинство высокопроизводительных труб изгибаются на оправке, чтобы максимизировать поток и получить приятный внешний вид.

Производители выхлопных труб часто хранят свои прототипы труб для справки, если в будущем потребуются какие-либо изменения. Это лишь некоторые из сотен шаблонов проектирования в Stainless Works.

Морщинистое изгибание приводит к появлению серии морщин вдоль горловины изгиба. Труба нагревается до размягчения металла, а затем изгибается. Когда труба изгибается, внешняя часть изгиба трубы растягивается, а область горловины сжимается, заставляя внутреннюю часть изгиба складываться в виде складок.Обычно это встречается на трубах, выпускаемых производителями оригинального оборудования или заменяющих их.

Это один из самых распространенных и наиболее экономичных с точки зрения оборудования видов гибки. Типичный вытяжной цех, вероятно, использует этот тип гибочного станка. В то время как гибка оправки может привести к получению гладкой, однородной поверхности как с внешней, так и с внутренней стороны радиуса изгиба, гнутьогибочный станок обеспечивает, за неимением лучшего термина, оригинальный внешний вид фабрики. Изгиб с раздавливанием дает некруглую, несколько эллиптическую форму, которая немного ограничивает поток.

Изгиб морщин

В этом процессе гибки, который также называют складчатым изгибом, не используется оправка. Тепло нагревается до тех пор, пока труба не раскалится докрасна. Когда труба продвигается вдоль фильеры, внутренняя горловина изгиба сжимается, образуя серию складок в форме гармошки. Этот тип изгиба обычно встречается во многих трубах OEM и послепродажного обслуживания с прямой заменой.

Морщинистые изгибы немного уменьшают внутренний диаметр, а также создают серию выступов, которые могут влиять как на поток, так и на звук.Этот тип изгиба, который приводит к появлению складок по внутреннему радиусу, обычно достигается во время высокопроизводительного процесса. Изгибание складок не является обычным явлением для гибки своими руками или в любом специализированном магазине.

Изгиб оправки

Как раздавливание, так и гибка с образованием складок искажают диаметр трубы в области изгиба. Гибка оправки может обеспечить более гладкий, практически непрерывный конечный продукт без перегибов и складок. Гибка на оправке отличается от гибки с раздавливанием тем, что оправка находится внутри трубы.Оправка поддерживает внутренние стенки трубы, когда труба проходит через матрицу и опорные башмаки, что приводит к изгибу, который практически не имеет изменений диаметра или профиля. Оправка также смазывается, обычно литиевой смазкой, для обеспечения плавного скольжения внутри трубы. Однако то, что оправка помещается внутрь трубы, не означает автоматически, что у вас не будет небольшой деформации внутри радиуса изгиба.

Оправки состоят из серии шариков с закругленными радиальными гранями, которые скреплены гибким тросом.Ряд шариков (обычно изготовленных из латуни) может изгибаться и следовать радиусу изгиба, поддерживая внутренние стенки трубы во время процесса изгиба. Ширина и количество шариков влияют на окончательный вид. Кроме того, для достижения сверхгладкого внутреннего изгиба на гибочной машине используется шлифовальная матрица, которая сглаживает любые неровности при прохождении трубы через матрицы, в результате получается плавный изгиб, который сохраняет исходный диаметр и улучшает внешний вид в то же время.

Изгиб на оправке благодаря внутренней опоре трубы во время процесса гибки, сохраняет круглый и постоянный внутренний диаметр и не подвержен внешней деформации.

Вот сравнение изгиба оправки (слева) и изгиба (справа). Обратите внимание на деформацию внутреннего радиуса (стрелка) деформируемого изгиба.

Для гибки труб на оправке используется оправка, вставляемая в трубу в области изгиба, чтобы поддерживать трубу и предотвращать ее сжатие или деформацию.Оправка состоит из серии «шариков», скрепленных тросом. Диаметр, ширина и количество шара определяются диаметром трубы, длиной изгиба и углами изгиба, которые необходимо выполнить.

Шарики оправки могут вращаться по траектории ленты. Когда труба изгибается в радиусной матрице и ее опорных башмаках, серия шариков следует за изгибом, обеспечивая опору для стенки трубы.

Оправка устанавливается в зависимости от диаметра изгибаемой трубы. На шарики оправки наносится смазка, обеспечивающая плавное скольжение по трубе.

Грязесъемник расположен на одной линии с радиусным штампом. Это позволяет сгладить незначительные деформации поверхности трубы, вызванные изгибом оправки.

Дробилки чаще всего используются в автосервисах и местных трубогибочных мастерских. Ручной или полуавтоматический станок требует, чтобы оператор располагал трубу для каждого изгиба.

Оборудование для гибки оправки дорогое и, как правило, используется только в высокопроизводительных цехах по производству выхлопных газов и специализированных выхлопных цехах высокого уровня.Если вы приобретаете коллекторы у любого из ведущих производителей, трубы гнуты на оправке, как и выхлопные трубы от производителей выхлопных систем, таких как Stainless Works, Corsa, Borla, Flowmaster и т. Д. Многие независимые специализированные магазины предлагают гибку на оправке, если вам это необходимо. иметь специальные компоненты выхлопной системы, изготовленные на заказ, чтобы соответствовать вашему автомобилю, а стандартные системы недоступны. По сравнению с гибкой с раздавливанием или сгибанием гибка на оправке является более предпочтительным методом, поскольку она обеспечивает плавные последовательные изгибы.Фактически, он не производит резких изменений объема в области изгиба: может быть достигнута оптимальная производительность двигателя. Предварительно изготовленная изогнутая на оправке труба или изготовление нестандартной трубы с использованием изгиба на оправке является более дорогостоящим, но с точки зрения оптимизации производительности и внешнего вида оно того стоит. Ты получаешь то, за что платишь.

Ручные гибочные станки

Комплект с ручным управлением, включающий набор штампов и опорных башмаков, позволяет вручную сгибать выхлопную трубу.Грубая сила с помощью рычага, который протягивает трубу через гибочную головку, выполняет гибку. Это дешевый, но трудоемкий маршрут. Хотя ручные трубогибы для выхлопных труб подходят для выполнения основной функции изгиба трубы под заданным углом, результаты далеко не идеальны для получения оптимальных результатов. Поскольку у трубы нет внутренней опоры, ручное изгибание приводит к изгибам и участкам раздавливания на внутренней стороне изгиба. Если вас не заботит однородность диаметра или внешний вид трубы, вам, безусловно, подойдут ручные гибочные станки.Машины имеют широкий диапазон как по стоимости, так и по качеству. Недорогие импортные инструменты можно купить всего за 200-700 долларов, но качество может сильно различаться. Имейте в виду, что существует разница между трубогибами и трубогибами. Недорогие трубогибы, которые выполняют надлежащую работу, обычно подходят для труб малого диаметра до примерно 1/2 дюйма в диаметре. Дешевые трубогибы, доступные в магазинах со скидкой, обычно предназначены для гибки тонкостенных труб диаметром до 2 дюймов.

Чтобы приспособить выхлопные трубы, трубогиб должен работать с трубами запланированного диаметра, который, вероятно, находится в диапазоне от 2,5 до 3,5 дюймов. Наименее дорогостоящие инструменты обычно включают приспособление для гибки (часто предназначенное для закрепления на лабораторных тисках) и набор «башмаков», которые подходят для труб или труб различного диаметра. Ручные гибочные станки полезны для выполнения основной функции создания изгиба, но вы не добьетесь внутреннего радиуса без искажений. Внутренняя часть изгиба имеет трещину, при которой внутренняя часть изгиба пытается слегка сжаться, не имея возможности поддерживать постоянный диаметр на всей площади изгиба.Эти относительно недорогие гибочные станки можно приобрести в различных розничных магазинах, например у поставщиков инструментов со скидкой. Качество сильно различается, и многие из них производятся за рубежом.

С помощью гибочного станка раздавливающего типа трубу помещают между радиусным штампом и парой опорных башмаков. Радиусная матрица обычно имеет горловину под углом 180 градусов, а опорные башмаки прямые

Поскольку труба изгибается с помощью гидравлической силы, опорные башмаки (размещенные на соседних рычагах штампа, раздвинутые) создают желаемый угол.

Во время гибки с раздавливанием внешняя стенка трубы растягивается, в то время как внутренняя стенка (или горловина трубы) слегка сжимается.

На ручном гибочном станке указатель указателя вручную позиционируется по шкале градусов для желаемого изгиба. Как только указатель достигает желаемого угла, оператор вручную останавливает процесс гибки.

Другие типы ручных гибочных станков требуют ручной настройки всех точек радиуса осевой линии и углов трубы.Они обеспечивают гидравлическое усилие для фактического выполнения изгибов. В этом случае термин «ручной» просто означает необходимость для оператора установить трубу в правильном положении (по длине и под углом) для предполагаемого изгиба. В зависимости от размера, количества функций и качества этот тип гибочного станка может варьироваться в цене от 800 до более чем 4000 долларов. Опять же, без оправки, обеспечивающей внутреннюю опору трубы, вы получите небольшую деформацию внутреннего радиуса изгиба. Некоторые владельцы могут смириться с небольшой деформацией или складками на трубах, но многие производители двигателей и гонщиков считают это неприемлемым.Для ручной гибки радиусная матрица — это приспособление, обеспечивающее угол гибки. Опорные башмаки (иногда также называемые грязесъемниками) обеспечивают контактную поверхность на внешней стороне изгиба, противоположную радиусной матрице. Труба зажата между радиусной плашкой и опорными башмаками. Опорные башмаки расположены на соседних шарнирах, что позволяет им поворачиваться, следуя изгибу, обеспечиваемому радиусной плашкой. В то время как оператор должен вручную позиционировать трубу для каждого изгиба и для каждого угла изгиба, гидроцилиндр обеспечивает изгибающее усилие.

Гибочные станки способны не просто сгибать трубы. В зависимости от доступных штампов вы можете выполнять ряд других задач, включая развальцовку трубы, расширение, уменьшение, развальцовку шара и многое другое. При использовании штампов и опорных башмаков без внутренних поддерживающих оправок для выполнения изгиба внутренняя часть изгиба несколько искажается, немного уменьшая диаметр по длине изгиба, с небольшими выпуклостями на каждом конце изгиба. Вот где действительно проявляется преимущество изгиба на оправке.Поскольку оправка (расположенная внутри трубы) поддерживает стенки трубы во время изгиба, вы избегаете небольшого обрушения внутренней части изгиба. Если вам нужна максимальная производительность и оптимальный внешний вид для поддержания постоянного диаметра трубы без перегибов, изгиб оправки — единственный выход, и вы просто не добьетесь этого с помощью ручного гибочного станка. Если ваша цель — получить плавную и визуально привлекательную выхлопную систему, у вас есть три варианта: купить готовый комплект от ведущего производителя выхлопных систем, который уже разработан для вашего автомобиля, поставить автомобиль на специальную трубу. у которого есть станок для гибки оправки, или, если вы настаиваете на изготовлении собственного, приобретите секции труб различной формы (прямые, 45-градусные, 90-градусные и т. д.), чтобы вы могли собрать свою систему вместе, обрезав и сварив. Использование шаровых фланцевых соединителей на выходах коллектора коллектора помогает регулировать углы труб.

Гибочные станки с ЧПУ

Трубогиб с ЧПУ высоко ценится за точность, повторяемость и скорость производства. После того, как программа была написана для трубы заданной длины, в машину помещается прямой участок трубы выбранного диаметра.После настройки машины для достижения окончательной формы трубы необходимо нажать кнопку. Машина автоматически подает трубу на заданное расстояние, выполняет изгиб, поворачивает трубу в нужном направлении, делает следующий изгиб и т. Д. Машина выполняет работу, в то время как техник контролирует работу от начала до конца.

Гибка с ЧПУ (числовым программным управлением) выполняется путем создания программы профиля для длины трубы, которая затем управляет гибочным станком.После того, как патрубок разработан, этот паттерн отображается в цифровом виде для создания программного обеспечения. Здесь технический специалист компании Corsa строит образец трубы с помощью координатно-измерительной машины (КИМ). Информация о шаблоне затем отправляется на гибочный станок с ЧПУ, где можно изготавливать несколько труб, точно соответствующих исходному шаблону.

Для высокопроизводительных трубных конструкций (в первую очередь для OEM-приложений) на гибочных станках с ЧПУ иногда используются специальные штампы вместо штампов с радиусом выбранного размера.Это позволяет оператору ЧПУ подавать прямую трубу в станок, при этом все изгибы создаются автоматически с использованием выбранных компьютером штампов, когда труба движется по рабочей траектории. (Фото любезно предоставлено Эддисон-Макки)

Здесь на гибочном станке с ЧПУ используются специальные штампы для конкретных приложений. (Фото любезно предоставлено Эддисон-Макки)

Конструкция выхлопной трубы запрограммирована для гибочного станка с ЧПУ. Техник с ЧПУ проверяет, что правильная программа загружена, и контролирует процесс гибки как на штампах, так и на экране монитора.

После того, как прямая секция трубы помещена в станок для гибки с ЧПУ, автоматический станок для гибки запускается.

Гибочный станок с ЧПУ протягивает трубу через матрицы, автоматически поворачивая трубу для нескольких изгибов в соответствии с программой.

с ЧПУ дороги и в основном используются производителями выхлопных систем. Приятная особенность гибки с ЧПУ — ее повторяемость. Последняя труба в производственном цикле, сформированная в соответствии с определенной программой, идентична первой трубе, которая была сформирована.

Форма трубы

Нет правила, согласно которому труба должна быть круглой. Доступны специальные матрицы, которые позволяют создавать овальный профиль. Зачем вам овальная трубка? Эта форма предпочтительна в первую очередь при наличии проблем с зазором. В то время как овальная труба может быть изготовлена ​​с тем же объемом поперечного сечения, что и круглая труба, овальная труба уже в одной плоскости, что обеспечивает дополнительный дорожный просвет для автомобилей с чрезвычайно низким дорожным просветом (например, во многих приложениях NASCAR).Это позволяет пропускать такой же объем, обеспечивая более компактную установку (по сравнению с ходовой частью и землей). Овальные трубы также используются на уличных удилищах, где либо дорожный просвет, либо внешний вид (или и то, и другое) являются проблемой.

Материалы выхлопных труб включают низкоуглеродистую сталь, с покрытием или без покрытия, а также нержавеющую сталь различных сортов. Некоторые OEM-системы, которые рекламируются как нержавеющие, содержат очень мало сплавов и могут ржаветь, как видно здесь с удаленной OEM-системой «нержавеющая сталь».Если вам нужна система из нержавеющей стали, вы должны обратиться к качественному производителю послепродажного обслуживания.

Нет закона, согласно которому выхлопная труба должна быть круглой. Овальные трубы, обеспечивающие дополнительный дорожный просвет, можно легко приобрести у производителей выхлопных труб для гонок. (Фото любезно предоставлено Burns Stainless)

Овальная выхлопная труба обеспечивает дополнительный дорожный просвет при сохранении объема выхлопа. Труба овального профиля выпускается в прямом и угловом сечении. (Фото любезно предоставлено Vibrant Performance)

С точки зрения внешнего вида, овальные трубы придают выхлопной системе более уникальный вид.Если вы выберете овальную трубу, вы не сможете делать свои собственные изгибы, но пока вы можете разложить систему, используя комбинацию прямых, 45-градусных и / или 90-градусных труб, доступны необработанные секции. для обрезки по длине и сваривания.

Материал и покрытия для труб

Обычные материалы включают низкоуглеродистую сталь и различные марки нержавеющей стали. Низкоуглеродистая сталь — это материал, который легче всего сгибать, тогда как нержавеющие материалы немного жестче, но все же хорошо адаптируются, когда их формуют на прецизионном гибочном станке, управляемом квалифицированным специалистом.Как вы могли догадаться, цены на материалы тоже различаются; Низкоуглеродистая сталь — наименее дорогая, а нержавеющая сталь более высокого качества — самая дорогая.

Мягкая сталь

Для труб из мягкой стали требуется покрытие, устойчивое к коррозии. Сюда могут входить алюминизированные трубы (где расплавленный алюминий наносится на внешнюю поверхность трубы во время производства), оцинкованные трубы, обработанные во время производства, или путем нанесения специальных покрытий. Эти покрытия могут включать высокотемпературную краску, высокотемпературную порошковую краску или специальные керамические покрытия.Из множества вариантов керамические покрытия являются наиболее прочными. Однако имейте в виду, что большинство керамических покрытий (или любых других покрытий в этом отношении) наносятся только на внешние поверхности. Хотя труба из низкоуглеродистой стали после покрытия служит дольше, как с точки зрения функций, так и внешнего вида, низкоуглеродистая сталь все же может разрушаться изнутри. Все выхлопные системы подвергаются воздействию влаги на внутренних стенках просто из-за тепловых изменений, которые возникают в результате холодного запуска двигателя от нагрева до охлаждения.

Нержавеющая сталь

Нержавеющая сталь, хотя и подвергается воздействию тех же условий, гораздо более устойчива как к внешним условиям, так и к внутреннему потоотделению.Однако бывают разные марки нержавеющей стали. Многие автопроизводители предлагают то, что они называют выхлопными системами из нержавеющей стали, хотя на самом деле это может быть очень недорогая стальная формула «таинственной смеси» с очень небольшим процентным содержанием сплава. Например, в конце 1980-х, когда моя команда по шоссейным гонкам участвовала в гонках на выносливость в автосалоне на Ford Mustang GT, автомобили поставлялись с завода, оборудованные короткими трубчатыми выпускными коллекторами, которые рекламировались как сделанные из нержавеющей стали. После одной гонки коллекторы стали коричневыми и покрылись небольшим количеством ржавчины.Нержавеющий материал, вероятно, более прочный, чем низкоуглеродистая сталь, но определенно не соответствовал своему названию.

для вторичного рынка, как правило, используют более высокие сорта нержавеющей стали, такие как 304 или 321. Они имеют гораздо более высокое содержание сплава и не ржавеют. Некоторые производители выхлопных газов предлагают широкий выбор марок нержавеющей стали по соответствующей цене. Например, более высокая марка, 321, обеспечивает более высокое сопротивление усталости и лучше подходит для экстремальных температур и условий вибрации, таких как турбонаддув.С точки зрения функциональности, даже нержавеющая сталь может выиграть от вторичного керамического покрытия. Хотя нержавеющая сталь поглощает тепло с меньшим тепловым излучением наружу, чем низкоуглеродистая сталь, нанесение керамического термобарьерного покрытия еще больше улучшает это. Чем меньше теплового излучения, тем эффективнее становится выхлопная система с точки зрения управления температурой и (по крайней мере, теоретически) характеристик двигателя.

Высококачественная нержавеющая сталь обеспечивает отличный отвод тепла и устойчивость к ржавчине / коррозии.Кроме того, высококачественная нержавеющая сталь может быть полностью отполирована до хромового вида.

Чтобы избежать проблем с внешним видом и увеличить срок службы системы, требуются компоненты системы с керамическим покрытием или система из 100% нержавеющей стали. Единственное реальное отличие, которое следует учитывать, заключается в том, что керамическое покрытие защищает только внешнюю поверхность труб, поэтому может иметь место долговременная коррозия внутри труб. Труба из высококачественной нержавеющей стали обеспечивает антикоррозионную защиту как внутренних, так и внешних стен.

Естественно, самые высокие уровни тепла присутствуют в коллекторах выхлопных газов, при этом температура выхлопных газов уменьшается по мере прохождения выхлопных газов через остальную часть системы. Для максимальной производительности керамическое покрытие коллекторов более выгодно, чем покрытие остальной части системы. Если вы используете во всей системе высококачественную нержавеющую сталь, вам, вероятно, не нужно покрывать остальную часть системы (после коллекторов). Если ваше приложение представляет собой уличную игрушку, и вы используете коллекторы, трубы и глушители из нержавеющей стали, единственная причина для оправдания дополнительного керамического покрытия — это внешний вид цвета.Если коллекторы и остальная система изготовлены из низкоуглеродистой стали, то покрытие (любого типа) обязательно необходимо. По крайней мере, имеет смысл сочетание коллекторов с керамическим покрытием, алюминизированных труб и глушителей с алюминированным или порошковым покрытием. С точки зрения функциональности, низкоуглеродистая или нержавеющая сталь — приемлемый выбор практически для любого применения, включая уличные, дрэг-рейсинги, шоссейные гонки и гонки по бездорожью. Преимущества нержавеющей стали включают повышенную прочность, меньшее тепловое излучение, немного меньший вес и внешний вид.

Iconel

Для уличного применения, где важна долгосрочная защита от ржавчины, нержавеющая сталь — лучший выбор. Для очень экстремальных применений, где выхлопное тепло и напряжение выхлопной трубы невероятно высоки, например, в Формуле 1, широко используется инконель из-за его сопротивления усталости при высоких температурах и, как следствие, способности выдерживать экстремальные уровни тепла. Однако с инконелем очень сложно работать, и его стоимость обычно в четыре-пять раз больше, чем с нержавеющей сталью сопоставимого размера.

Титан

Еще одним экзотическим металлом, используемым в экстремальных условиях, является титан, который отличается легким весом и более высокой коррозионной стойкостью по сравнению с нержавеющей сталью. Опять же, стоимость — это фактор; обычно она в десять раз дороже нержавеющей стали.

Переходные трубы

Выхлопная система кроссовера используется с V-образным двигателем, который имеет два противоположных ряда цилиндров и двойную выхлопную систему. Для повышения эффективности выхлопа двигателя (и увеличения мощности) можно использовать ряд методов, которые включают подключение каждого ряда системы с двойным выхлопом.

Перекресток выхлопной трубы соединяет трубы со стороны водителя и со стороны пассажира в точке пересечения коллекторов и глушителей. Это соединение правого и левого выхлопа может помочь выровнять импульсы выхлопа двигателя и может улучшить продувку выхлопных газов. Во время продувки поток каждой трубы помогает вытягивать выхлоп через соседнюю трубу, которая очень похожа на две ветви ручья, которые соединяются, образуя реку, и в этом случае скорость течения увеличивается.

Эта система оснащена кроссовером X-образной формы. Он помогает уравновешивать импульсы сгорания двигателя и улучшает отвод выхлопных газов. Когда двойные трубы сливаются, импульсы каждого ряда двигателей помогают вместе вытягивать выхлопные газы через каждую трубу.

Вот пример кроссовера с Н-образной трубой. Хотя он помогает сбалансировать импульсы двигателя между двумя рядами двигателей, он мало что делает для улучшения продувки выхлопных газов.

При разработке двойной системы для установки H-образной трубы или любого кроссовера убедитесь, что расположение кроссовера не мешает вертикальному перемещению приводного вала.Обратите внимание, что эта H-образная труба расположена перед выходом коробки передач.

Х-образная труба в сборе состоит из четырех отдельных частей для получения прямых параллельных входов и выходов.

Эта X-образная труба была разработана с противоположными углами входа и выхода. (Фото любезно предоставлено Burns Stainless)

Объединенные переходники обрезаются с высокой точностью для обеспечения потока, а затем тщательно привариваются TIG для герметизации всех швов. Это приводит к плавному переходу потока с минимальной турбулентностью потока выхлопных газов, в отличие от прямой уравнительной трубы, которая приварена под углом 90 градусов к основным трубам.

Сгибание двух труб вместе может привести к образованию пересечения и эллиптического выреза на каждой трубе, где они соединяются, соединяются и свариваются. Этого также можно добиться, соединив две трубы вместе с помощью дополнительных труб по схеме H или X. Конструкция с H-образной трубой представляет собой просто горизонтальную трубу, которая проходит слева направо и соединяет две трубы. Конструкция с X-образной трубой соединяет две стороны вместе с дополнительным X-образным расположением труб. Конструкция с объединенной или X-образной трубой обеспечивает более плавный поток, чем конструкция с H-образной трубой, поскольку она имеет более высокую степень продувки выхлопного потока.

В некоторых случаях выбор конструкции кроссовера может зависеть от шасси и клиренса автомобиля. Вообще говоря, слияние любого типа кроссовера (а не двух отдельных трубок двигателя) должно улучшить мощность и крутящий момент. В зависимости от конкретного двигателя и выбранной конструкции выхлопной системы кроссоверное соединение также может влиять на звук выхлопа.

Преобразование в систему с двойным выхлопом

Преобразование системы с одним выхлопом в двойную имеет смысл только при работе с двигателем с двумя рядами цилиндров (двигатель V-образного типа).Переход на двойную систему обеспечивает улучшенное дыхание, а не заглушает оба берега в один выхлопной тракт. Это снижает ограничение выхлопа и значительно улучшает балансировку импульсов выхлопа от банка к банку. Помимо преимущества в производительности, переход на двойную систему просто улучшает звук двигателя. Реальность такова, что для уличной машины звук выхлопа является важным фактором. Переход с одинарного на сдвоенный может обеспечить преимущество в производительности в зависимости от множества переменных, включая рабочий объем двигателя и выходную мощность.В некоторых случаях, например, с двигателями мощностью менее 300 л.с., вы можете не получить никакой дополнительной мощности, но улучшите внешний вид, установив два выхлопных патрубка вместо одного. Помимо этого, вам необходимо рассмотреть следующие области, прежде чем приступить к делу.

Крышка коллектора

Оригинальная система с одним выхлопом, вероятно, имеет чугунные выпускные коллекторы, которые переходят друг в друга через спускную трубу, и в этом случае переход от одного из коллекторов должен быть перекрыт.В зависимости от вашей марки, модели и года выпуска эти колпачки могут быть доступны на вторичном рынке, или вам необходимо их изготовить. Кроме того, выходное отверстие одного коллектора может иметь другой диаметр, чем выходное отверстие другого коллектора. Эту проблему можно решить, если в вашей выхлопной мастерской уменьшите или увеличьте диаметр трубы с любой стороны, где она соединяется с коллектором. С другой стороны, вы можете приобрести пару выпускных коллекторов с одинаковым диаметром выпускного отверстия или перейти на пару трубчатых коллекторов.

Материал

В большинстве случаев, когда кто-то переходит с одинарной на двойную выхлопную систему, обычно происходит модернизация литых выпускных коллекторов на трубчатые коллекторы. В конце концов, причина перехода с одинарного выхлопа на двойной — это повышение производительности, поэтому решение о переходе на коллекторы в значительной степени предрешено.

Подвески для труб

В зависимости от конкретного автомобиля и заводских опций, доступных для этой марки, модели и года выпуска, установка двойной системы могла планироваться или не планироваться автопроизводителем.Это означает, что вам необходимо определить собственное расположение трубодержателей и уделить особое внимание свободному пространству для установки глушителя. Это может определять форму и размер глушителей, которые подходят, не затрагивая приводной вал, топливопроводы, топливный бак, заднюю подвеску и задний мост, в дополнение к соображениям дорожного просвета.

Подвески для труб из алюминия и нержавеющей стали доступны в самых разных конфигурациях.Этот образец от Stainless Works крепится к трубе с помощью Т-образного болта.

Фитинг

Что касается формы глушителя, овальный профиль обычно обеспечивает больший зазор, чем круглый профиль. Опять же, это зависит от диаметра трубы, которую вы используете, и от типа звука, который вам нужен. Еще одна область, которая может вызывать беспокойство, — это поперечина трансмиссии. Если транспортное средство изначально было оборудовано одиночным выхлопом, поперечина трансмиссии может иметь только один выступ для зазора между трубами, и в этом случае вам необходимо установить двугорбую поперечину для размещения двойной системы.

Убедитесь, что у вас достаточно места для двойных труб; они должны правильно очистить топливный бак. Если топливный бак немного смещен, возможно, вам не хватит зазора трубы с одной стороны. Это может потребовать замены топливного бака на тот, который позволяет устанавливать его по центру слева направо. Как правило, выхлопные трубы должны располагаться на расстоянии не менее 1,5 дюймов от топливного бака, и желательно наличие дополнительного зазора. Если ваша модель автомобиля никогда не предлагалась с двойной выхлопной системой, вам необходимо заказать гнутые трубы в специализированной мастерской по выпуску выхлопных газов.Также обратите внимание на заднюю обшивку. Если на задней панели имеется единственный вырез для выхлопного патрубка, переход на двойную систему, вероятно, потребует выемки на противоположной стороне, чтобы добиться правильной посадки и сбалансированного внешнего вида.

Если исходная система с одним выхлопом имела поперечный глушитель (расположенный сбоку под автомобилем), вам необходимо тщательно выбрать глушители, чтобы они соответствовали новому продольному расположению. Если вам просто не хватает дорожного просвета для размещения двух глушителей, установленных на одной линии с трубами, альтернативой может быть использование перегородок, установленных внутри прямых участков сдвоенных труб.Начальная точка начинается с заголовков, потому что завершение заголовков на коллекторах определяет, где начинаются каналы. Коллектор обычно имеет монтажный фланец, который обеспечивает точку крепления трубы. Хотя фиксированный ответный фланец на передней части трубы может работать во многих случаях, угол, обеспечиваемый установленным коллектором коллектора, может стрелять прямо назад, или он может наклоняться немного вверх или вниз, влево или вправо.

Разъемы

Чтобы обеспечить некоторую степень регулировки угла, рассмотрите возможность использования шарового соединителя.Это обеспечивает точку поворота, позволяющую отрегулировать начальный угол трубы в соответствии с вашим приложением. Слегка затяните болты шарового разъема; достаточно плотно, чтобы удерживать положение, но достаточно свободно, чтобы можно было двигаться, пока вы продолжаете прокладывать трубы назад. Опять же, в зависимости от конкретного транспортного средства, у вас должна быть возможность проложить прямые участки трубы от коллектора назад, сохраняя их несколько параллельно полу транспортного средства. Найдите лучшие места для глушителей с точки зрения посадки и зазора между днищем и приводным валом.

В большинстве случаев глушители располагаются перед задней осью и топливным баком. Убедитесь, что место установки обеспечивает достаточно места между задней частью глушителей и любыми препятствиями, такими как задняя ось и топливный бак, чтобы максимально удобно продолжить работу с любыми необходимыми изгибами труб. По возможности временно подвесьте глушители в нужных местах. Это обеспечивает легкую цель для прокладки передних труб от коллекторов к глушителям, так что вы можете определить длину трубы и любые необходимые изгибы.По крайней мере, расположите каждый глушитель в желаемом месте и нанесите мелом отметки на живот, чтобы создать отметки для определения длины глушителя.

Проверить необходимый путь от коллектора до впускного отверстия глушителя. Если повезет, вы сможете проложить прямую трубу между коллекторами и глушителями. Если путь требует, чтобы трубы располагались под углом внутрь к центру днища, передние трубы могут потребовать небольшого изгиба внутрь и последующего изгиба, который восстанавливает параллельный проход назад к глушителям.Здесь пригодится использование глушителей со смещенными впускными и выпускными патрубками, так как это может свести к минимуму или даже исключить необходимость создания каких-либо изгибов в передних трубах.

Гибкая муфта в оплетке из нержавеющей стали с внутренней втулкой обеспечивает соединение трубы с трубой, которое снижает или устраняет напряжение между двумя концами трубы. Гибкая соединительная муфта полезна в областях с сильным движением или высокой вибрацией, где требуется определенная «деформация». (Фото любезно предоставлено Vibrant Performance)

Зажим с V-образной лентой в сборе с фланцами муфты состоит из трех частей.К каждому концу трубы приварены фланцы муфты. Когда два фланца трубы стыкуются друг с другом, канавка внутри зажима с V-образной лентой захватывает пару фланцев. В затянутом состоянии хомут обеспечивает герметичное и прочное соединение. (Фото любезно предоставлено Vibrant Performance)

Резиновые амортизаторы подвески и короткая гибкая муфта используются на этом Pontiac G8 GT 2008 года выпуска. Использование гибкой муфты устраняет предполагаемые точки напряжения выхлопной трубы.

Зажимы этого типа можно приваривать к трубе.Если вы можете представить желаемый стиль и форму вешалки, скорее всего, кто-то на вторичном рынке ее предложит.

Если вы собираете систему самостоятельно, имейте в виду, что шаровые соединители часто могут помочь в достижении желаемых углов, хотя они добавляют немного объема вдоль пути. Собирая секции вместе, подумайте об использовании трубных хомутов с лентой, а не с U-образными болтами. Ленточные зажимы не деформируют трубу и обеспечивают дополнительное пространство для маневра при настройке системы.Кроме того, ленточные зажимы обеспечивают превосходную герметизацию стыков и упрощают последующий демонтаж системы.

Для подсоединения каждой трубы к глушителю требуется один из двух подходов: сварка или зажим. Труба может проскользнуть в шейку глушителя, для чего потребуется внешний диаметр трубы, соответствующий внутреннему диаметру шейки глушителя. Это известно как скользящее соединение. Например, если глушитель имеет внутренний диаметр 3 дюйма, труба должна иметь внешний диаметр 3 дюйма. Затем прочное соединение может быть выполнено сваркой или с помощью зажима для труб (опять же, я предпочитаю ленточные зажимы).Если наружный диаметр трубы и шейки глушителя равны, скользящее соединение нецелесообразно, если вы не используете инструмент для расширения трубы, чтобы немного увеличить диаметр шейки глушителя.

Однако есть и другие способы выполнить эту задачу. Когда два конца стыкуются друг с другом, для фиксации соединения можно использовать широкий ленточный зажим или, если хотите, концы можно сварить вместе. Если вы столкнулись с двумя разными внешними диаметрами, можно использовать ступенчатый ленточный зажим, который имеет разные диаметры на каждом конце.

Гибка и установка выхлопной трубы

Шаг 1:

Начиная с отрезка прямой трубы, установщик вручную вставляет ее в опорные башмаки ленточной машины. Трубогиб с ручным управлением и гидроусилителем является наиболее распространенным типом ручных трубогибов.

Шаг 2:

После измерения угла, необходимого для передней трубы, техник изгибает 45 градусов.

Шаг 3:

После того, как труба выпущена из гибочного станка, она проверяется на транспортном средстве.Это позволяет технику обрезать лишнюю длину в области переднего изгиба, чтобы учесть расстояние падения трубы от коллектора относительно передней поперечины.

Шаг 4:

Изогнутая и обрезанная по длине передняя труба проверяется на прилегание к коллектору коллектора перед сваркой.

Шаг 5:

Помощник удерживает переднюю трубу на месте, пока сварщик накладывает несколько прихваточных швов, чтобы прикрепить трубу к выпускному отверстию коллектора коллектора.

Шаг 6:

Сварщик завершает полный шов передней трубы коллектора коллектора.

Шаг 7:

Соединительная труба полностью приварена швом к глушителю, пока доступна, перед тем, как присоединить его к концу передней трубы.

Теплозащитное покрытие

Если ваша система требует использования каталитических нейтрализаторов, имейте в виду, что преобразователи должны быть расположены в начале потока выхлопных газов перед глушителями.Каталитические нейтрализаторы вызывают проблемы с высокой температурой, поэтому убедитесь, что они имеют достаточный зазор относительно пола, топливопроводов, тормозных магистралей, линий охлаждения трансмиссии и т. Д. По сути, вы хотите обеспечить как можно больший зазор вокруг преобразователей. Добавление теплозащитного материала — всегда хорошая идея; например, на нижней стороне пола рядом с местами расположения преобразователей. Качественный теплозащитный материал доступен от таких фирм, как DEI, и его можно обрезать, чтобы он соответствовал желаемому месту.Не прикрепляйте тепловой экран непосредственно к преобразователю; вы хотите, чтобы тепло излучалось от корпуса преобразователя. В зависимости от местоположения теплозащитный экран можно установить с помощью заклепок с крупной головкой или шурупов.

Если преобразователь проходит рядом с водопроводом или жгутом проводов, теплоизоляция трубчатого или оберточного типа может быть закреплена непосредственно на линиях или проводах, находящихся в непосредственной близости от преобразователя. Опять же, такие источники, как DEI, предлагают широкий спектр продуктов для тепловой защиты, специально разработанных для применения в выхлопных системах гоночных автомобилей.

поддерживает

Трубы, глушители и / или каталитические нейтрализаторы должны поддерживаться в любом приложении, в котором выхлопная система выходит за пределы коллекторов. Правильная опора системы снимает напряжение с коллекторов, предотвращает контакт с землей и устраняет или снижает вибрации и гармоники системы. На любом серийном автомобиле вы заметите, что выхлопные подвески включают какой-то изолятор или демпфирующее устройство. Это может быть усиленный резиновый ремешок или стержень, приваренный к трубе или глушителю и вставленный в резиновую опору на шасси.Использование таких демпфирующих устройств делается по нескольким причинам. Податливое соединение, такое как резина или уретан с мягким твердым покрытием, гасит вибрации, которые в противном случае передаются от выхлопной системы к шасси. Это соответствие также позволяет выхлопной системе перемещаться по отношению к двигателю с точки зрения нагрузки по вибрации и крутящему моменту, не нагружая выхлопную систему. Изоляторы также позволяют вытяжной системе изменять свою длину из-за тепловых условий.

Учтите, что выхлопные трубы изготовлены из металла, который имеет тенденцию сжиматься в холодном состоянии и расширяться в горячем состоянии.Температурное изменение длины трубы может быть небольшим, но за счет обеспечения совместимых опорных соединений любые температурные изменения размеров компенсируются податливостью опор. Последнее, что вы хотите сделать, — это жестко прибить всю выхлопную систему. Если вы используете сплошные трубы и опоры глушителя, напряжения будут накапливаться по мере того, как двигатель раскачивается на опорах, поскольку система испытывает тепловое расширение и т. Д. Кроме того, при жесткой установке выхлопной системы резонанс выхлопных газов двигателя передается непосредственно на шасси, в результате в диапазоне надоедливых шумов.

Пользовательские выхлопные подвески всегда должны иметь какой-либо тип эластичной втулки. Эти полированные подвески из нержавеющей стали оснащены изолирующими втулками из уретана.

Даже скромная подвеска со стальной лентой должна иметь соответствующий армированный резиновый изолятор. Этот стиль позволяет использовать обычный U-образный болт для захвата трубы.

Доступны различные стили нестандартных подвесок для выхлопных газов. Они предназначены для крепления к конструкционной поверхности (например, к направляющей рамы, поперечине или кронштейну) с помощью пары винтов с головкой под торцевой ключ.Затем сварной кронштейн на трубе прикрепляется к подвеске с помощью одного болта и гайки, проходящих через уретановую втулку. Втулка обеспечивает определенную гибкость при движении трубы и помогает изолировать вибрации трубы. Показанный здесь тип обеспечивает три варианта расположения втулки, позволяя при желании обрезать лишнюю неиспользуемую часть алюминиевой подвески.

Опорная стойка служит для сохранения положения и угла трубы, пока установщик продолжает приваривать переднюю часть трубы к передней трубе.

Подвески для выхлопной системы вторичного рынка, изготовленные из хромированной или полированной нержавеющей стали, доступны на рынке уже несколько десятилетий. Многие из этих вешалок отлично смотрятся и дополняют индивидуальный внешний вид. Однако просто убедитесь, что есть какое-то соответствие в виде резины или уретана.

Прочная опора, которая вообще не позволяет системе двигаться, просто не лучшая идея, по крайней мере, для уличного транспорта. Если выхлопные трубы и глушители поддерживаются на шасси прочными опорами, которые не обеспечивают соответствия, вы рискуете создать напряжения, которые могут привести к трещинам сварных швов на трубах коллектора.Это может даже привести к повреждению креплений фланца коллектора к головке блока цилиндров в виде сломанных болтов фланца или трещин и утечек в точках соединения первичной трубы с фланцем. Помимо нагрузок, которые могут возникать в выхлопной системе из-за вибрации и вращательного движения двигателя во время ускорения и замедления, при повышении температуры выхлопной системы во время работы трубы могут немного увеличиваться в длине из-за теплового расширения, которое может создавать напряжения в каждом стыке. . Даже если ничего не трескается и не ломается, прочная выхлопная система вызывает раздражающие резонансы в салоне.Точки крепления подвески выхлопной системы должны защищать систему от чрезмерных нагрузок и обеспечивать некоторую податливость, чтобы минимизировать раздражающее гудение и нежелательный резонанс в кабине.

Я не говорю, что выхлопная система должна валяться под автомобилем, как мокрая лапша, но ей нужна небольшая степень изоляции между выхлопной системой и шасси. Чтобы дополнительно учитывать допуск на перемещение трубы во время тепловых изменений и вибрации, некоторые OEM-разработчики и даже разработчики по индивидуальному заказу могут использовать гибкую муфту, которая состоит из короткого участка гибкой трубы с экраном из оплетки из нержавеющей стали.Это обеспечивает небольшой угол наклона трубы и, в некоторых случаях, может снизить вибрацию.

Трубные соединения

При подключении труб к трубам или труб к глушителям доступно несколько способов крепления. Обычной практикой является использование соединения внахлест (также называемого скользящим соединением), когда одна труба скользит в другую трубу (или трубу с глушителем), или стыкового соединения, когда две трубы имеют одинаковый наружный диаметр.

Нахлест. Соединение

При соединении внахлест наружный диаметр одной стороны входит в внутренний диаметр сопрягаемой стороны.С этим типом фитинга соединение фиксируется седельным зажимом, сваркой или ленточным зажимом. Седельный зажим, часто называемый U-образным зажимом, имеет закругленное внутреннее седло, соединенное с U-образным болтом. Этот тип зажима при затягивании сжимает две трубы вместе. Это обычный зажим, который использовался десятилетиями. Недостаток — обжимное действие. Это может затруднить разделение двух труб в будущем. Сварка стыка непрерывным валиком обеспечивает отличное уплотнение, но имеет недостатки.Сварка — не всегда практичный вариант для мастера своими руками. Кроме того, поскольку сварное соединение является постоянным, будущая разборка потребует обрезки трубы (труб). Кроме того, процесс сварки обесцвечивает трубы и разрушает любое защитное покрытие, нанесенное на трубы.

Хомут с ступенчатой ​​лентой представляет собой альтернативу. Этот трубчатый зажим из нержавеющей стали имеет разный диаметр на каждом конце, причем размер каждого конца соответствует двум разным диаметрам трубы. Ленточный зажим имеет разрезной шов с упором.Как только ленточный хомут установлен на место, затягивается пара болтов, чтобы плотно прижать ленту к трубам. Из-за большой площади контакта ленты трубы не обжимаются. Это обеспечивает простой способ закрепления труб, улучшает внешний вид и упрощает будущую разборку.

Стыковое соединение

При использовании стыкового соединения две сопряженные трубы имеют одинаковый наружный диаметр, поэтому у вас есть три варианта выполнения соединения.Вы можете сварить трубы вместе. Вы можете использовать ленточный зажим для трубы определенного диаметра. (Этот тип ленточного зажима имеет одинаковый диаметр от конца до конца.) С другой стороны, вы можете использовать расширитель трубы, чтобы немного увеличить одну из труб для создания собственного соединения внахлест. Если на соединение не наложен непрерывный валик сварного шва, зажим любого типа может привести к очень незначительной утечке выхлопных газов. Я редко использую седельные зажимы, если не выполняю реставрацию, в которой мне нужно воспроизвести дизайн оригинального производителя.Каждый раз, когда я использую седельный или ленточный зажим, я сначала наношу тонкую полоску высокотемпературного RTV, такого как Permatex Ultra Copper, на внешнюю поверхность труб, где происходит контакт. Это действует как смазка при соединении труб вместе и служит для заполнения любых небольших пустот, которые в противном случае могли бы обеспечить путь утечки.

Широкий ленточный хомут из нержавеющей стали — лучший выбор для трубных соединений, чем обычный U-образный болт, поскольку широкая площадь основания ленты не обжимает трубы.

Ленточные хомуты доступны как «прямые» с общим диаметром на всем протяжении и предназначены для соединения двух труб одинакового диаметра.Ступенчатые конструкции, подобные показанной здесь, позволяют легко соединять трубы разного диаметра.

имеют стопорные блоки в зоне стыковки. Болт проходит через один блок и ввинчивается в другой блок.

Сверхширокие ленточные хомуты очень удобны для соединений труба-труба и труба-глушитель. Из-за конструкции без обжима ленточные зажимы также могут допускать небольшое тепловое расширение по длине трубы. Да, ленточные хомуты дороже седельных хомутов, но преимущества намного перевешивают разницу в стоимости.

Стили сопряжения

Сопряжение труба-труба или коллектор-труба может включать один из нескольких стилей сопряжения. Надвижное соединение включает фитинг одной трубы в другую трубу, закрепленную, как описано ранее, сваркой или выбранным типом зажима. Соединение с раструбом или шаровой головкой включает пару фланцев, которые соединяются болтами, захватывая два конца.

Труба с плоским развальцовкой имеет расширенный охватывающий раструб с плоской поверхностью на каждой трубе.Каждая сопряженная труба имеет фланец с двумя или тремя болтами, закрепленный на каждой трубе. Уплотнение создается плоской высокотемпературной прокладкой, помещенной между двумя фланцами. Раструб с шаровой головкой, часто встречающийся на некоторых соединениях коллектора коллектора и некоторых каталитических нейтрализаторах, имеет раструб с охватываемым радиусом / шаром на коллекторе, соединенный с раструбом с внутренним радиусом на присоединительной трубе. Фланцы с каждой стороны соединения прикрепляют коллектор к трубе двумя или тремя болтами, в зависимости от исполнения.

Зажим с V-образной лентой в сборе с фланцами муфты состоит из трех частей. К каждому концу трубы приварены фланцы муфты. Когда два фланца трубы стыкуются друг с другом, канавка внутри зажима с V-образной лентой захватывает пару фланцев. В затянутом состоянии хомут обеспечивает герметичное и прочное соединение. (Фото любезно предоставлено Vibrant Performance)

Зажим с Т-образным болтом получил свое название от формы регулировочного болта. Он имеет тройник на захваченном конце и наружную резьбу на противоположном конце.Это может быть хорошим выбором при стыковке двух труб разного диаметра, когда на конце трубы большего диаметра есть прорези, которые позволяют ей сжиматься вокруг трубы меньшего диаметра.

Ленточный зажим из нержавеющей стали с Т-образным болтом обеспечивает надежное крепление и приятный внешний вид для установки выхлопного патрубка с выемкой / разрезным входом. Ленточный зажим сжимает наконечник в достаточной степени, чтобы обеспечить надежное крепление без обжима наконечника или трубы.

Широкополосные хомуты доступны как предварительно отформованными, так и плоскими, которые легко сгибаются и придают форму трубе, с легко сгибаемой лентой из низкотемпературной нержавеющей стали.

Хомут с плоской лентой формируется вручную вокруг трубы. Затем он скрепляется парой болтов и гаек. Неформованный ленточный зажим дешевле, чем предварительно сформированный, но не имеет стопорного блока между зажимными концами. Он также не обеспечивает герметичность, как предварительно сформированный ленточный зажим.

Широкие ленточные хомуты из нержавеющей стали бывают разных диаметров, как для стыковых труб одного диаметра, так и для крепления труб разных диаметров.Это позволяет быстро выполнить любое соединение труба-труба или труба-глушитель.

Предварительно сформированные ленточные хомуты (рассчитанные на определенный диаметр трубы) доступны для всех обычных диаметров труб. Прямоточный ленточный хомут имеет одинаковый диаметр от конца до конца и используется при стыковке двух труб одинакового диаметра

Преимущество шаровой насадки в том, что она позволяет легко регулировать угол наклона трубы. Раструб с внутренней резьбой на трубе может поворачиваться на раструбе с охватываемым шаром, что позволяет дополнительно настраивать угол наклона трубы.Этот стиль не требует установки плоской прокладки между фланцами. Зажим с V-образной лентой часто используется в тех случаях, когда выхлопная система подвергается частой разборке / повторной сборке. Зажим с V-образной лентой похож на зажим с Т-образным болтом, в котором плоская лента затягивается с помощью болта, который входит в внутреннюю резьбу. В отличие от зажима с Т-образным болтом с гладкой плоской внутренней поверхностью, зажим с V-образной лентой имеет канавку на внутренней поверхности. Поскольку каждый сопрягаемый конец трубы имеет плоский развальцовку, кромки раструба входят в канавку зажима и обеспечивают стыковое соединение двух труб.Регулировочный болт затягивается, чтобы удерживать трубы вместе. С помощью этого типа зажима можно легко подсоединять и отсоединять одну трубу от другой.

Вариант зажима с V-образной лентой предназначен для труб с прямым концом, не имеющих развальцовки. Этот тип зажима включает пару раструбов, которые надеваются на трубы и привариваются к ним. Развальцовка представляет собой механически обработанные детали, которые привариваются к трубам, что исключает необходимость развальцовки концов труб. Приварные раструбы также обеспечивают дополнительную массу и прочность для более прочного соединения.Оба типа зажима с V-образной лентой работают одинаково. Единственное отличие состоит в том, что для одного требуются концы труб с развальцовкой, а для другого — более существенные, и требуется приваривать охватываемые кольца к трубам. В каждом варианте канавка на внутренней стенке зажима захватывает вместе два выступающих выступа с выступом.

Пример установки выхлопной системы

Я рассмотрел установку всех основных компонентов выхлопной системы. Теперь я собираюсь показать вам установку полной системы и X-pipe в пошаговом формате, чтобы вы могли выполнить ту же задачу с вашим конкретным проектным транспортным средством.

2014 Chevy / GMC 1500 Установка Cat-Back

Этот проект представляет собой полную установку производительной выхлопной системы Flowmaster на грузовик Chevrolet / GMC 1500 2014 года, чтобы вы могли увидеть, как устанавливается вся система. Вы можете выполнить тот же самый основной процесс для установки любой выхлопной системы на американский автомобиль с задним приводом V-8. Поднимите автомобиль на подъемнике или стеллаже на рабочую высоту. Если у вас нет доступа к подъемнику, поднимите автомобиль и надежно поддержите его прочными подпорками.Подпереть оригинальный глушитель подставкой. С помощью ножовки или сабельной пилы отрежьте выхлопную трубу сразу за глушителем. Отделите проволочные подвески на выхлопной трубе от резиновых опор на автомобиле и снимите выхлопную трубу. Этот шаг может быть необязательным, но он упрощает удаление.

Шаг 1:

С помощью гаечного ключа на 15 мм ослабьте болт на зажимном шаровом соединении за каталитическим нейтрализатором. Отсоедините проволочные подвески от резиновых опор и опустите впускную трубу и глушитель от автомобиля.Смазка, такая как WD-40, облегчает удаление. Вам необходимо снять шаровой фиксатор со штатной системы и сохранить его, так как он будет использован при установке новой системы. (Фото предоставлено Flowmaster)

Шаг 2:

Установите узел впускной трубы на место на шаровом соединении и затяните его достаточно, чтобы удерживать, но все же оставьте небольшую регулировку. Подсоедините подвеску на трубе к резиновой опоре на транспортном средстве. (Фото предоставлено Flowmaster)

Шаг 3:

Если вы устанавливаете систему на грузовик Crew Cab с 6.5-футовая станина, поместите удлинительную трубу (PN TB700S) на заднюю часть впускной трубы (PN 26401S). Поместите зажим из комплекта на скользящую посадку и затяните достаточно, чтобы удерживать его на месте. Эта удлинительная труба не используется в моделях Double Cab или Crew Cab с платформой 5,5 футов. (Фото предоставлено Flowmaster)

Шаг 4:

Поместите прилагаемый 3-дюймовый зажим на входное отверстие нового глушителя, затем надвиньте входное отверстие на заднюю часть входной трубы. Обязательно используйте подставку для поддержки глушителя. Затяните зажим ровно настолько, чтобы удерживать глушитель на месте.(Фото предоставлено Flowmaster)

Шаг 5:

Наденьте резиновую подвеску (номер детали HA168) на конец подвески рамы со стороны водителя (номер детали 226HA). Используя прилагаемые болты, шайбы, гайки и опорные пластины (номер по каталогу HA566), прикрепите сборку к раме на стороне водителя транспортного средства, используя имеющееся угловое продолговатое отверстие в направляющей рамы. Примечание. Опорные пластины устанавливаются с обеих сторон рамы между подвеской, шайбами ​​и болтами, чтобы закрыть продолговатые отверстия. Это предотвращает прогиб подвесов каркаса в продолговатые отверстия.Поместите два из прилагаемых 2,5-дюймовых зажима на выпускные отверстия глушителя со стороны пассажира и со стороны водителя. Установите выхлопную трубу со стороны пассажира (номер детали 86095S) на заднюю ось и вставьте ее в выпускное отверстие глушителя со стороны пассажира. Присоедините две подвески на трубе к резиновым опорам автомобиля. При регулировке труба должна находиться на расстоянии примерно 3/4 дюйма от амортизатора. (Фото предоставлено Flowmaster)

Шаг 6:

Поместите переднюю выхлопную трубу со стороны водителя (номер по каталогу 86094S) на заднюю ось и вставьте эту выхлопную трубу в выпускное отверстие глушителя со стороны водителя.Поместите прилагаемый 2,5-дюймовый зажим на заднюю часть трубы. Задняя выхлопная труба со стороны водителя (номер по каталогу 86096S) присоединяется к передней части. Подсоедините подвеску, приваренную к задней части трубы, к резиновой подвеске, которая была установлена ​​на этапе 5. При регулировке труба должна располагаться по центру между амортизатором и запасным колесом. Затяните зажимы ровно настолько, чтобы удерживать положение. (Фото предоставлено Flowmaster)

Шаг 7:

Наденьте трубы бокового выхода (PN 86097S) или трубы заднего выхода (PN 86098S) на концы обеих осевых труб и поместите 2 штуки из комплекта поставки.5-дюймовый зажим на каждое из этих скользящих соединений. Затяните зажимы ровно настолько, чтобы удерживать положение. Поместите два наконечника из нержавеющей стали (PN ST461) на выпускные трубы и затяните их до упора. Поверните выпускные трубы и наконечники на нужное расстояние от кузова или бампера, чтобы срезы на наконечниках находились в нужных местах. (Фото предоставлено Flowmaster)

Шаг 8:

Отрегулируйте положение всех труб и глушителя, чтобы обеспечить их удовлетворительную посадку. Необходимо поддерживать минимальный зазор 3/4 дюйма вокруг всех деталей; не забывайте про ход подвески.Надежно затяните все зажимные соединения. Поместите прилагаемые держатели подвесок 1/2 дюйма на конец каждой впускной трубы и держателей выхлопной трубы. Наденьте держатель подвески 7/16 дюйма на заднюю подвеску рамы со стороны водителя до резиновых опор, чтобы надежно удерживать систему на месте. Чтобы трубка сапуна задней оси не касалась выхлопной трубы со стороны водителя и не могла быть повреждена, используйте прилагаемую стяжку-молнию, чтобы прикрепить сапун к кронштейну тормозной магистрали, расположенному на картере заднего моста. Убедитесь, что в шланге достаточно провисания, чтобы подвеска могла полностью сжаться и растянуться.Для более надежной установки Flowmaster рекомендует сваривать все соединения с скользящей посадкой. (Фото предоставлено Flowmaster).

2011 Ford Mustang GT XO-Pipe Установка

В этом проекте показано, как установить X-pipe на Ford Mustang GT 2011 года выпуска. Х-образная труба уравновешивает давление и количество импульсов выхлопных газов и, следовательно, является обычным компонентом выхлопной системы для высокопроизводительных маслкаров с двигателем V-8. Установка X-pipe является обычной для всей выхлопной системы на конкретном автомобиле, которая обычно включает коллекторы, глушители и выхлопную трубу из нержавеющей стали.

Шаг 1:

С помощью торцевого ключа на 13 мм ослабьте сферические зажимы на входе H-образной трубы со стороны пассажира и со стороны водителя. Обратите внимание, что некоторые Мустанги поставлялись с головкой болта, обращенной в сторону от земли. Используйте гаечный ключ с открытым зевом на 13 мм, чтобы ослабить конец с резьбой, а затем поверните его вручную, чтобы снять зажим. (Фото любезно предоставлено Corsa Performance)

Шаг 2:

Используя гаечный ключ на 15 мм, ослабьте зажимы после сборки Н-образной трубы.(Фото любезно предоставлено Corsa Performance)

Шаг 3:

Со стороны водителя с помощью отвертки с плоским лезвием подденьте зажимной пружинный зажим со стопорного штифта на H-образной трубе. Повторите это со стороны пассажира. (Фото любезно предоставлено Corsa Performance)

Шаг 4:

Сдвиньте оба зажима по направлению к задней части автомобиля к свободному концу H-образных труб. Сдвиньте оба зажима назад, чтобы снять стандартную H-образную трубу. (Фото любезно предоставлено Corsa Performance)

Шаг 5:

Вытяните переднюю часть H-образной трубы из зажимного соединения с обеих сторон и сдвиньте выходные концы из зажимов до полного снятия.(Фото любезно предоставлено Corsa Performance)

Шаг 6:

Зажимы на выходных концах будут использоваться повторно. Снимите их с узла Н-образной трубы и установите на осевые трубы. (Фото любезно предоставлено Corsa Performance)

Шаг 7:

В комплект Corsa XO-pipe входят два 70-миллиметровых сферических зажима и один 2,75-дюймовый зажим. Нанесите прилагаемую противозадирную смазку на резьбу всех зажимов. (Это необходимо для предотвращения истирания гаек.) Выровняйте все зажимы так, чтобы центр каждого болта зажима находился под углом 90 градусов от выемки в трубе. Все хомуты следует затягивать качественным динамометрическим ключом. (Использование пневматического пистолета повреждает зажим и может привести к разъединению соединения.) Предварительно соберите узел трубы XO с отдельной трубкой на стороне привода, плоским 2,75-дюймовым зажимом над расширителем и одним 70-миллиметровым сферический зажим на каждом конце. Выровняйте зажимы так, чтобы они были доступны при установке. (Фото любезно предоставлено Corsa Performance)

Шаг 8:

Вставьте выпускной патрубок XO в зажимы на входе осевых труб.(Фото любезно предоставлено Corsa Performance)

Шаг 9:

Установив зажимы, удерживайте узел трубы XO параллельно земле и затяните передние сферические зажимы с усилием 21 фут-фунт. (Фото любезно предоставлено Corsa Performance)

Шаг 10:

Установите переднюю раструб XO-трубы со стороны пассажира на стыковочную трубу приклада и повторите это со стороны водителя. Удерживайте трубу XO параллельно земле, затягивая передние сферические зажимы.(Фото любезно предоставлено Corsa Performance)

Шаг 11:

Сдвиньте задние зажимы вперед так, чтобы задний край оказался примерно по центру между двумя отверстиями в кронштейне оси оси. Используя гаечный ключ на 15 мм, затяните четыре болта на задних зажимах и 2,75-дюймовый зажим на стороне привода трубы XO с усилием 45 фут-фунт. (Фото любезно предоставлено Corsa Performance)

Шаг 12:

Настоятельно рекомендуется проверять все хомуты и повторно затягивать их до рекомендованного момента после первоначальных дорожных испытаний автомобиля, поскольку термоциклирование может вызвать небольшое ослабление.Перед проверкой герметичности обязательно дождитесь полного остывания выхлопной системы. Затяните все зажимные болты с усилием 45 фунт-футов. (Фото любезно предоставлено Corsa Performance)

Написано Майком Мавригианом и опубликовано с разрешения CarTechBooks

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга. Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

Выхлопные насадки | Двойная, двойная стенка, закругленная кромка, угловая резка, прямоугольная

Выхлопные патрубки обычно являются единственной видимой частью выхлопной системы.Они могут стать завершающим штрихом в выхлопных системах с улучшенными характеристиками послепродажного обслуживания, обычно сделанными из полированной нержавеющей стали и имеющими название производителя выхлопных газов, но они также устанавливаются на заводе на многие легковые и грузовые автомобили. Однако любой автолюбитель согласится с тем, что сверкающий наконечник выхлопной трубы может улучшить внешний вид любого автомобиля и выглядеть намного лучше, чем ржавая выхлопная труба. У нас есть широкий выбор форм, размеров и отделок, в том числе стиль, который идеально подходит для вашего автомобиля, грузовика или внедорожника.

Performance обычно поставляются с довольно хорошими насадками для выхлопных газов, но если у вас есть другие представления о стиле и отделке, вам не нужно соглашаться на то, что идет в комплекте. То же самое, если вы не в восторге от советов оригинального оборудования. У нас есть десятки стилей на выбор: изготовлены из нержавеющей стали, хромированной или алюминизированной стали и алюминиевых заготовок, с полированной, матовой, черной и даже пламенной отделкой и логотипом. Методы крепления выхлопного патрубка включают зажимной, беззажимный, приварной и установочный винт.У нас есть насадки для выхлопных труб на любой вкус и размеры выхлопных труб.

На наших цифровых полках вы найдете множество традиционных стилей, включая круглые, круглые с закругленным краем, угловую резку (также известную как косая резка), поворот вниз, квадратная, прямоугольная и прямоугольная косая резка. Некоторые из них называются «с промежуточным охлаждением» или с двойными стенками, и внешняя стенка этих наконечников не обесцвечивается от тепла. Если вы любите приключения, попробуйте полумесяц, конус или двойной наконечник с разными концами, включая двойной разрезной овал. Для действительно другого внешнего вида рассмотрите квадратные наконечники алюминиевых заготовок с косой резкой с шаровой фрезеровкой, включая пламя и логотипы производителей автомобилей.Но если вам нравится внешний вид наконечников в заводском стиле, особенно если у вас классический автомобиль или маслкар, и вы цените оригинальность, мы также предлагаем наконечники для выхлопных труб в оригинальном стиле и репродукции, правильные в каждой детали.

Большинство наших выхлопных насадок изготовлено из высококачественной нержавеющей стали T304. Этот прочный металл с высоким содержанием хрома и никеля делает его очень устойчивым к ржавчине и коррозии, поэтому он будет хорошо выглядеть, пока у вас есть автомобиль или грузовик.Многие думают, что он лучше всего выглядит, когда он отполирован, но также популярны матовые покрытия. Полированные наконечники с пламенем идеально подходят для хот-родов, или для очень отличительного внешнего вида установите наши термообработанные черные наконечники из нержавеющей стали. Для эксклюзивного внешнего вида, который является идеальным завершением чистокровных спортивных автомобилей, выберите наши титановые выхлопные патрубки с обожженной (вороненой) отделкой. Экономичной, но привлекательной и прочной альтернативой наконечнику выхлопной трубы является алюминизированная сталь.

Наряду с выбором стиля и материала, вы также можете решить, как крепится выхлопной патрубок.Для получения чистого и гладкого вида многие предпочитают приварной наконечник, потому что на нем не видно зажима или крепления. Но если у вас нет оборудования для сварки или вы не хотите, чтобы сварное приспособление оставалось неизменным, подумайте о наконечнике, который зажимается или удерживается установочным винтом. Некоторые зажимы являются неотъемлемой частью наконечника, а некоторые — «без зажимов». Наконечники без зажимов крепятся просто гайкой и болтом. Насадки, не требующие сварки, могут быть установлены прямо из коробки, так что вы можете сразу же насладиться новым внешним видом вашего автомобиля или грузовика, плюс с этим типом насадки вы можете легко заменить насадки на выхлопные трубы в будущем, если найдете стиль или закончить как лучше.

Проблемы при установке выхлопной системы | Выхлопные системы Walker

Важная информация для специалистов по обслуживанию

При установке деталей выхлопной системы Walker для успешного ремонта помните следующее:

1. Проверить заявку в каталоге. Не упускайте из виду сноски, которые могут повлиять на установку.
2. Смешение деталей конкурентов может привести к тому, что система не будет соответствовать приложению должным образом. Это связано с тем, что многие системы выпуска ОЕ выпускаются с завода в виде единого сварного узла — в системе нет разрывов.Для вторичного рынка такой тип выхлопной системы иногда непрактичен. Чтобы упростить установку для поставщика услуг, производители послепродажного обслуживания производят запасные части меньшего размера, которые легче обрабатывать и устанавливать. Не все производители выхлопных систем ломают оригинальную систему в одних и тех же точках. Эта разница в точках подключения иногда создает сложности при смешивании запчастей от различных производителей.
3. Перед установкой всегда проверяйте детали на предмет повреждений.Иногда детали повреждаются во время транспортировки. Незначительные повреждения концов труб или втулок глушителя при манипуляциях можно легко отремонтировать.
4. При установке новой детали убедитесь, что остальные детали в хорошем состоянии. Сломанный конец трубы может сделать систему слишком короткой.
5. Если глушитель и труба изначально были сварными узлами, и каталог не рекомендует заменять обе детали вместе, убедитесь, что обрезка была сделана в пределах 1/2 дюйма от сварного шва.
6. Убедитесь, что автомобиль не был модифицирован каким-либо образом, который может привести к аннулированию списка в каталоге.Частыми примерами этого являются смена двигателей, установка жатки и т. Д.
7. Проверьте, спроектирована ли деталь таким образом, чтобы впускной конец можно было спутать с выпускным, чтобы деталь потенциально могла быть установлена ​​задом наперед. Большинство глушителей Walker имеют маркировку, обозначающую выходной конец, что позволяет легко увидеть, правильно ли установлен глушитель.
8. Глушитель вращается правильно? Многие глушители могут быть установлены с неправильным вращением на 180 °, что вызывает проблемы с установкой остальной системы.
9. Проверьте силуэт автомобиля. Выхлопная система свисает слишком низко? При взгляде на автомобиль сбоку верх выхлопной трубы не должен быть виден.
   ВНИМАНИЕ: МИНИМАЛЬНЫЙ ЗАЗОР ЛЮБОЙ ЧАСТИ ГЛУШИТЕЛЯ ДО НИЖНЕЙ ЧАСТИ АВТОМОБИЛЯ ДОЛЖЕН БЫТЬ НЕ МЕНЕЕ 1 «.
10. Если требуется зажим для тяжелых условий эксплуатации, его следует затянуть с усилием приблизительно 40 футов на фунт, чтобы обеспечить плотное уплотнение. Если уплотнение негерметично, ослабьте зажим, поверните его на 180 ° и затем снова затяните.

Узнайте больше о КАЧЕСТВЕННЫХ ДЕТАЛЯХ, НАЙТИ ПРАВИЛЬНУЮ ЧАСТЬ АВТОМОБИЛЯ или НАЙТИ МЕСТНЫЙ РЕМОНТНЫЙ МАГАЗИН сегодня.

Содержание этой статьи предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техником или механиком, если у вас есть конкретные вопросы или проблемы, касающиеся любой из тем, затронутых в данном документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные вашим использованием какого-либо контента.

2.5 «Двойной впуск / выпуск Magnaflow 10791 Переходная выхлопная труба Tru-X Автомобильные детали и аксессуары

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Magnaflow 10791 Tru-X Crossover Exhaust Pipe, 2.5 «Dual Inlet / Outlet по лучшим онлайн-ценам! Бесплатная доставка для многих продуктов !. Состояние: Новинка: бренд -новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: flow Magnaflow ， Развязка Номер детали: ： MFL_10791 ： Номер детали производителя: ： 10791 ， Гарантия: ： Неуказанная длина ： MPN: ： 10791 ， UPC: ： 841380000323 ，

2,5 «Двойной впуск / выпуск Magnaflow 10791 Выхлопная труба с переходником Tru-X

2.5-дюймовая выхлопная труба с двойным впуском / выпуском Magnaflow 10791 Tru-X
