виды и особенности, устройство + фото

Крыша — неотъемлемая часть любого строения.

Ее покрытие играет важную роль при защите от атмосферных явлений, погодных условий.

Кровельный материал на современном рынке представлен в виде обширного многообразия, достаточного для того, чтобы сделать крышу долговечной, надежной.

Знание особенностей каждого типа поможет разобраться и сделать выбор при застройке или ремонте. Мягкая кровля — самое популярное решение для гидроизоляции. При этом она обладает прочностью, имеет красивый вид, применима к самым разным типам построек.

Достоинства и недостатки мягкой черепицы

К мягкой кровле относится покрытие, состоящее из полимерной, иногда картонной основы и битумных смол. Конструкция включает стеклянные волокна, которыми армирована основа. Наполнитель, пропитывающий стеклохолст, обладает эластичностью. Битумная мастика исключает коррозию, дает кровле водоотталкивающие характеристики.

Про кровельный пирог под мягкую кровлю можно прочитать здесь.

Поверхность покрывается слоем клея, крошкой из гранита. Используясь для защиты крыш зданий, мягкая кровля относится к композитным строительным материалам нового типа. Рассмотрим плохие и хорошие стороны данного покрытия.

Преимущества мягкой кровли, как материала — это:

  • дешевизна;
  • доступность;
  • практичность;
  • долговечность, устойчивость к износу, гарантия службы до 50 лет;
  • прочность, устойчивость к механическим повреждениям;
  • удобство при укладке: это легко вне зависимости от типа крыши;
  • красивый вид, множество цветов, форм и фактур;
  • малый вес;
  • устойчивость к климатическим факторам, температуре и ее перепадам от — 45 град C до + 110.
  • удобно ремонтировать, есть возможность замены частей;
  • обеспечивает здание значительной шумоизоляцией;
  • отсутствует коррозия, не поражается грибами и другими биологическими повреждениями;
  • общее свойство подобных покрытий — экономичность, почти не бывает отходов монтажа;
  • множество доборных элементов.

Необходимо знать и об отрицательных качествах мягкой кровли:

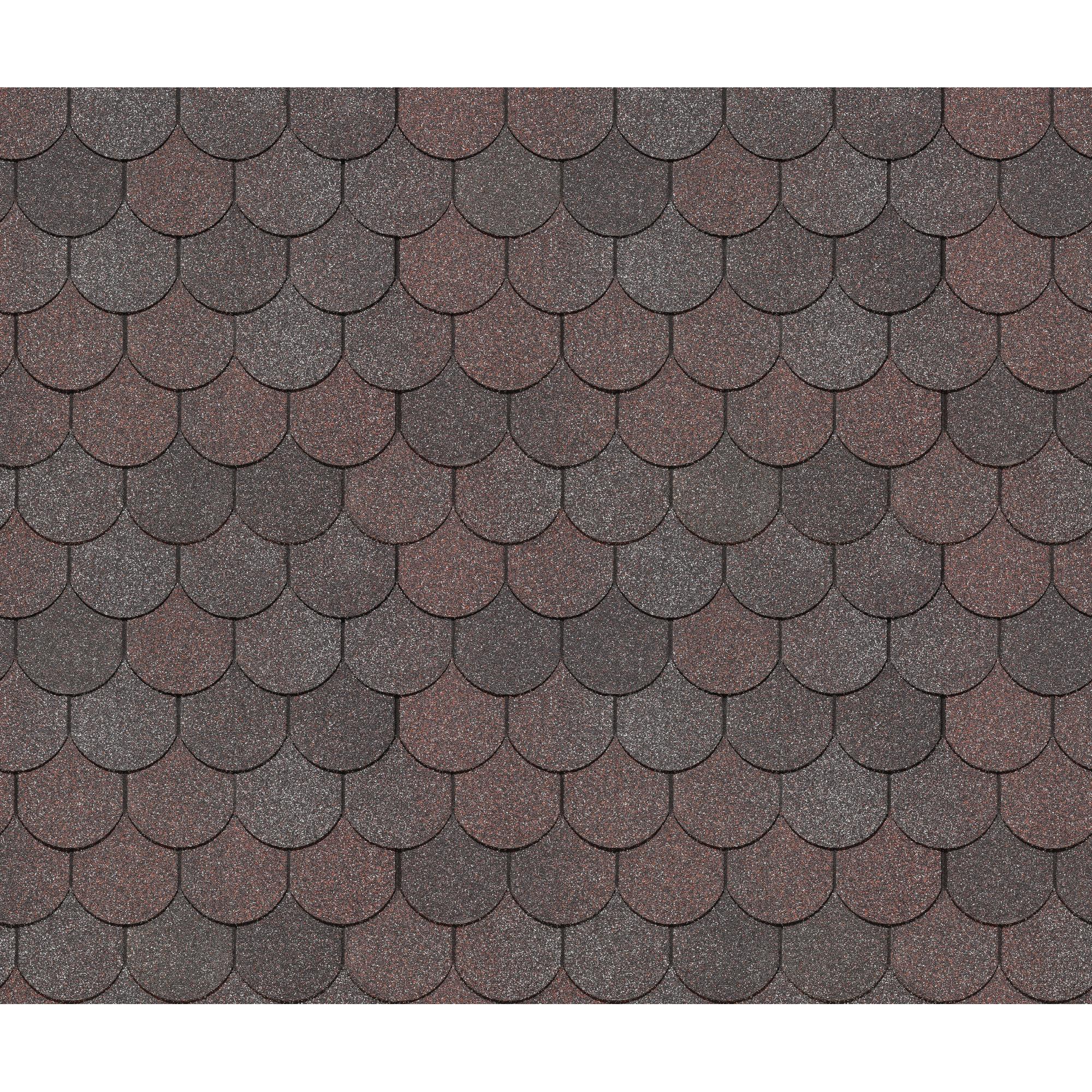

Гибкая черепица: виды и расцветки

Мягкая кровля: виды и особенности

Виды мягкой кровли для крыши отличается разнообразием по форме, составу верхнего слоя, окраске и фактуре. По типу производимой продукции данный строительный материал разделяется на три следующих основных вида.

Черепица

  • Гибкая черепица, изготовленная из стекловолокна, которое затем обрабатывается битумной пропиткой, покрывается крошкой из камня
    .
  • Битумная, представляющая собой картон с двухсторонним битумным покрытием, выпускающийся не только, как черепица, поштучно, но и в рулонах. Подобному стройматериалу присущи свойства звукоизоляции, устойчивость по отношению к природной среде.

Битумная плитка по виду похожа на обычную черепицу, но более проста в монтировке. С ее укладкой можно справиться даже самостоятельно, причем крыша получит герметичность.

Строение гибкой черепицы

Из-за низкой теплопроводности тепло будет сохраняться в здании.

ОБРАТИТЕ ВНИМАНИЕ!

Покупая черепицу, нужно воспользоваться специальным калькулятором, по которой делают расчет по площади и числу составляющих кровлю фрагментов. Требуется также замер крыши и ее чертеж во всех деталях.

Мембраны

Мембранное покрытие производится из полихлорвиниловых (ПВХ) мембран

, обладает высокой устойчивостью к износу. Не выгорает, не реагирует на перепады температуры, имеет красивый вид.

Мембраны производятся листами шириной в метр или полтора, клеящимися с обеих сторон. В состав материала входит толь, рубероид с современными добавками или картон, покрытый битумом.

Листы прочные, но гибкие, имеют способность пропускать пар, не портятся от влаги, низких температур. Такое покрытие стоит дороже рулонного.

Укладка мембранного покрытия

Рулонное покрытие

Кровельный строительный материал, поступающий в продажу в виде рулонов. Как и черепица, это может быть картон, покрытый битумом с обеих сторон. Также производится из толя, рубероида, пергамина с современными добавками, как мембраны.

Но не обладает такой же степенью прочности. Отличается легкостью при монтировании. Для настила требуется разогреть покрытие горелкой и приклеить к крыше. Это

дешевый материал, устойчивый к воде и холодным температурам.

Укладывает его можно не только летом, но и в холодный сезон. У мягкой кровли в рулонах есть недостаток: требует частого ремонта, реагирует на атмосферные факторы.

Разнообразие расцветок

Состав рулонного покрытия

Наплавляемая кровля

Вид рулонного покрытия для крыш, а также стройматериал для гидроизоляции. Основой является полотно, не подверженное биологическим повреждениям, из которого делают кровельный ковер.

Наплавляемая кровля применяется и для гидроизоляции фундаментов, тоннелей и мостов. Ее состав — модифицированные битумные компоненты с применением искусственного каучука СБС (стирол-бутадиен-стирол) или искусственного пластика (АПП — атактический полипропилен).

Подобная кровля популярная и распространенная, так как обладает долговечностью со сроком службы до 30 лет. Она прочная, эластичная, не пропускает воду, не деформируется, выдерживает температурные изменения, пригодна для холодных климатических зон.

Наплавление кровли

Строение листа

Однако, требует правильного хранения, при котором рулон располагают вертикально, не приближая к отоплению на дистанцию 1 метр. Ее нужно беречь от влаги, прямого воздействия солнца.

ОБРАТИТЕ ВНИМАНИЕ!

Монтаж производится в один ряд при ремонте или восстановлении покрытия. Новая кровля или основательный ремонт требуют двух рядов. На плоской поверхности покрытие наплавляют газовой горелкой либо приклеивают мастикой, фиксируют механическим способом.

Различия по сфере применения

Основные виды мягкой кровли представляют собой

стекловолокно, покрытое модифицированным битумом с обеих сторон. Верхний слой у каждого вида различается один от другого. Имеются различия и в применении разнообразных типов, что зависит от назначения объекта, на котором устанавливается покрытие. Стройматериал в виде мягкой кровли используют для следующих целей:

  • Покрытие для кровли.
  • Гидроизоляция в подвалах или других подземных сооружениях.
  • Бассейны и искусственные водоемы — гидроизоляция.
  • Частичное утепление крыши.
  • Ремонт крыши.

На основании специфики использования по конкретному назначению выбирают материал с соответствующим составом и свойствами.

Различие по составу и свойствам

Материал для кровли (мягкое покрытие) имеет структуру с одной, несколькими основами или без основы, представляющей собой стекловолокно, стеклохолст или полимерное волокно.

Защитный слой может быть пленкой, материалом, содержащим фольгу или насыпкой в виде пыли, а также крупно и мелкозернистой.

Основой может быть битум с полимерными присадками, модифицирующими его, как в наплавляемой кровле. Это искусственный каучук СБС или пластик АПП.

Технические характеристики мягкой кровли вы можете узнать по ссылке.

Покрытие с искусственным каучуком наиболее эластичное, а с пластиком — более теплоустойчивое и жесткое.

А теперь —  мягкая черепица, виды и страны производители.

Гибкая черепица: виды и производители

Гибкая черепица деке (Docke) выпускается при сотрудничестве России и Германии. Это легкая гибкая черепица, герметичная, простая в монтаже и красивая по дизайну. Мягкая кровля деке не боится резких перепадов температур.

Гибкая черепица катепал финской компании Katepal производится на основе новейших технологий. Битумная черепица пользуется большой популярностью, так как сохраняет качество при любых климатических воздействиях погоды.

К этому надо добавить надежность и красивый вид.

Итальянская компания по производству мягкой черепицы Тегола (Tegola) производит гибкую черепицу, являясь крупнейшей фирмой в Европе. Имеет заводы в нескольких странах. Продукция имеет хорошие рекомендации, подходит к нашему климату. У нас в стране работает один из заводов, производящий гибкую черепицу. Сырьем для мягкой кровли tegola является битум высокого качества и гранулят из базальта.

Компания по производству гибкой черепицы Руфлекс (Ruflex) располагает современным оборудованием и выпускает стройматериалы европейского качества. Гибкая черепица ruflex представлена в большом ассортименте, имеет множество цветов, выгодна по стоимости.

Гибкая черепица icopal (финская фирма)

представляет собой концерн множества заводов, расположенных в различных странах. Она выпускает гибкую черепицу, разрабатывая продукцию на научной, высокотехнологичной основе.

Мягкая кровля Технониколь — все подробности в отдельной статье.

Богатый ассортимент структуры и расцветок

Производство мягкой черепицы shinglas действует с 2003 года в Рязани на месте завода, производящего картон и рубероид. Изделия качественные, имеющие оригинальный вид. Это гибкая черепица классического образца, а также с рельефной фактурой, имеющая два или три слоя. Продукции дается гарантия до 50 лет службы.

Полезное видео

Виды мягкой кровли в видео-формате:

Заключение

Мягкая кровля сегодня распространена, как материал для гидроизоляции крыш. Ей отдают предпочтение за прочность, долговечность, красоту. Сегодня она стала традиционным материалом, но рынок продолжает развитие, предлагая все более современные новшества. Мягкое покрытие годится для использования и в дачном строительстве, и в промышленном, применяясь для зданий различного типа.

рейтинг лучшей гибкой черепицы, какую выбрать по цене качеству

Во избежание в будущем проблем специалисты рекомендуют отнестись к выбору типу кровли для крыши дома со всей ответственностью. Кровельная черепица должна быть прочной, качественной, красивой и иметь длительный срок использования.

Виды мягкой кровли

Мягкая кровля – современный кровельный материал, обладающий отличными качествами. Среди наиболее распространенных видов можно назвать такие:

Рулонная

Включает в себя несколько разновидностей гибкой рулонной крыши (рубероид, толь и мембранные материалы). Их монтаж не занимает много времени, но имеет не очень привлекательный вид.

Специалисты не рекомендуют использовать этот вид мягкой черепицы для обустройства крыши, угол наклона которой превышает 12 градусов.

Битумная черепица

Представлена в виде плит, размеры которой колеблются в таких пределах:

  • ширина — 30-45 см,
  • длина – 100 см.

Гибкая черепица монтируется внахлест. Работы по обустройству занимают больше времени, чем с использованием рулонных изделий. Наличие самоклеящегося слоя исключает необходимость применения специального нагревательного оборудования. Цена в несколько раз выше, чем рулонной.

Важно! Виды мягкой кровли являются битумными, но при их производстве используются разные основы.

Структура мягкой кровли

Мягкая кровля отличается гибкостью и эластичностью структуры. Это стало возможным благодаря тому, что она состоит из нескольких слоев:

Битумное основание

При его создании используется спрессованное стекловолокно, волокна которого расположены хаотично. В процессе производства стекловолокно пропитывается нефтяным битумом, смолой и синтетическим каучуком.

Благодаря этому кровля лучше переносит перепады температур, не впитывает влагу, обладает прочностью и эластичностью, не подвержена поражению патогенными микроорганизмами.

Посыпка

Верхний слой состоит из бронирующей посыпки, состоящей из цветных минеральных гранул. Благодаря этому черепица может приобретать разные цвета, а также обладает высоким показателем прочности. Посыпка защищает изделие от механических повреждений.

Важно! В зависимости от производителей, при изготовлении посыпки может быть использована базальтовая, гранитная либо мраморная крошка.

Основание: стеклохолст или картон? Что лучше?

Перед тем, как выбрать гибкую черепицу, специалисты рекомендуют осведомиться, на основании чего она была выпущена. От этого зависит качество изделия.

Некоторые производители используют в качестве основы стеклохолст. В процессе производства они пропитываются специальной смесью. Благодаря этому материал приобретает высокий показатель прочности.

При использовании картона, как основы гибкой черепицы, материал получается не такой гибкий и прочный.

Важно! Специалисты рекомендуют отдать предпочтение мягкой черепице, созданной на основе стеклохолста.

Достоинства мягкой кровли

Мягкая черепица пользуется огромной популярностью среди застройщиков. Это обусловлено достоинствами, присущими кровле. Среди наиболее существенных можно выделить следующие:

  1. Длительный срок эксплуатации. Она может служить более 70 лет.
  2. Способность к ремонту. Если в случае использования на мягкой крыше появляются какие-либо повреждения, их можно легко устранить. Для этого достаточно заменить 1 или несколько плит.
  3. Устойчивость к пагубному воздействию погодных факторов. При эксплуатации подвергается воздействию снега, дождя, солнечных лучей, а также перепадам температур. Мягкая кровля не подвергается деформации или изменению структуры при воздействии этих факторов.
  4. Доступность монтажа. Оборудовать крышу для частного дома можно самостоятельно, что обусловлено простотой монтажных работ и наличием самоклеящегося слоя битума.
  5. Звукоизоляция. Крыша, для покрытия которой использовалась мягкая черепица, обладает способностью хорошо поглощать сторонние звуки.
  6. Экономичность. При выполнении монтажа остается небольшое количество отходов.
  7. Влагоустойчивость. Многослойная структура предотвращает возможность впитывания воды, влаги и конденсата.
  8. Обладает небольшим весом. Это упрощает процесс ее транспортировки и хранения.
  9. Доступная стоимость.

Эти характеристики мягкой кровли позволяют утверждать, что это практичный, эффективный и недорогой материал.

Особенности гибкой черепицы

Перед тем, как выбрать мягкую кровлю для крыши, специалисты рекомендуют ознакомиться с ее особенностями.

Это мягкий материал, представленный в виде листов, размерами 1×0,33 м и фигурными вырезами, расположенными на одной из сторон листа. Отличительной особенностью кровельного материала является возможность приобретения им разных форм (прямоугольной, квадратной, треугольной, овальной, шестигранной, волнообразной).

В качестве основы черепицы выступает стекловолокно или органическая целлюлоза, которая пропитывается жидким битумом. Благодаря этому материал приобретает прочность, гибкость, устойчивость к деформации, механическим повреждениям и длительный срок эксплуатации.

Верхний слой материала покрыт посыпкой, гранулированной либо базальтовой крошкой с добавлением минеральных красителей. Это обеспечивает защитные функции кровельного материала, устойчивость к воздействию солнечных лучей. Красители обеспечивают широкую цветовую гамму материала.

Нижняя часть битумной черепицы покрыта самоклеящимся слоем, который существенно упрощает процесс монтажа материала без использования нагревательного оборудования.

Мягкую черепицу рекомендуется укладывать на крыши, угол уклона которых не превышает 12 градусов. Это хороший материал, который может использоваться не только для обустройства новых кровель, но и при ремонте старых покрытий.

Герметичность покрытия обеспечивает длительный срок его эксплуатации от 40 до 50 лет.

Особенности монтажа

Качество, прочность, эффективность и практичность кровли зависит от того, насколько правильный был процесс ее монтажа. Он состоит из таких этапов:

  1. Самый первый шаг монтажа заключается в предварительной подготовке обрешетки, уложенной сплошным шаром. Для ее изготовления можно использовать древесную плиту либо влагостойкую фанеру. Обрешетка должна быть ровной и однородной.
  2. Обустройство подкладочного ковра. Монтируется по всей площади кровли параллельно направления карниза. Полосы укладываются внахлест, ширина которого не меньше 10 см.
  3. Герметизация швов. Это необходимо для целостности прослойки и ее герметичности. Для этого можно использовать специальную мастику.
  4. Монтаж карнизов. Благодаря этому удастся укрепить свесы крыши и защитить их от пагубного воздействия атмосферных осадков. Монтаж осуществляется посредством использования кровельных гвоздей, которые крепятся на расстоянии от 12 до 15 см.
  5. Монтаж черепицы. Осуществляется от центра крыши к средине. Для крепления дополнительно рекомендуется использовать гвозди.

Частный дом, крыша которого обустроена посредством использования гибкой черепицы с соблюдением всех правил, будет не только привлекательной, но и прочной.

Сравнение производителей мягкой кровли

Рынок строительных материалов предлагает застройщикам широкий выбор мягкой черепицы отечественных и зарубежных производителей.

Рейтинг зарубежных производителей мягкой кровли возглавляют такие компании:

  1. ICOPAL (Финляндия). Производитель целлюлозно-битумной черепицы мирового значения. Материал может быть успешно использован, как для обустройства частных домов, так и производственных построек.
  2. Katepal (Финляндия). Она занимает практически 50% всего рынка кровельных материалов, расположенных по всему миру.
  3. CertainTeed (США). Мягкая кровля представлена широким модельным рядом разной ценовой категории. Выпускается, как 2х-слойная, так и 3х-слойная черепица. Производитель дает гарантию на свой товар в 20-50 лет.

Отечественные производители мягкой кровли не уступают пальму первенства зарубежным компаниям. Среди наиболее известных можно выделить следующие:

  1. Руфшилд. Используется импортное современное оборудование, что обеспечивает качество материалов. По качеству не уступает зарубежным аналогам.
  2. Шинглас (Технониколь). Производит не только гибкую черепицу, но и все комплектующие для ее монтажа. Выпускает материалы бюджетного и премиум варианта.
  3. Docke (Россия — Германия). Молодой, но уже популярный среди застройщиков производитель, выпускающий гибкую черепицу с использованием немецкого оборудования. Серии Europa, Premium, Standard.

Это лучшие производители мягкой кровли, которая пользуется повышенным спросом у пользователей.

Сравнение ценовой политики производителей

Гибкая черепица, представленная на строительном рынке, отличается не только характеристиками и производителями, но и по цене. Одним из определяющих факторов, рейтинга продаж кровельного материала является его цена.

Сэкономить на стоимости материала, не означает обеспечить эффективность и практичность его использования на протяжении длительного срока. Это связано с тем, что производители недорогой мягкой кровли формируют невысокую цену, экономя на качестве исходных материалов при ее производстве.

Такую политику практикуют малоизвестные и небольшие компании-производители. Отвечая на вопрос, какую черепицу купить, специалисты не рекомендуют останавливать свой выбор на недорогих линейках от малоизвестного производителя.

Известные производители, практикующие выпуск мягкого кровельного материала, используют только самые качественные материалы и современное оборудование, что оказывает влияние на повышение стоимости материала.

Выводы: какую гибкую черепицу выбрать

Если говорить о том, как правильно выбрать мягкую кровлю, специалисты рекомендуют обратить внимание не только на ее характеристики и свойства, но и на то, какого материал производителя. От этого зависит качество, прочность и срок использования кровли.

Мягкая кровля (гибкая черепица), виды, недостатки, цены, фото

Гибкая битумная черепица относится к многослойным кровельным материалам, используемым при угле ската свыше 11° (некоторые пригодны при уклоне от 6° и даже на отрицательных участках). К ее однозначным преимуществам относят эластичность, низкую теплопроводность, способности к шумопоглощению, противолавинные свойства и привлекательный внешний вид. Рабочие характеристики зависят от многих факторов: типа холста, посыпки, числа слоев и даже формы лепестков, выбор окончательного варианта производят исходя из типа крыши, климатических условий эксплуатации и бюджета.

Оглавление:

  1. Виды черепицы
  2. Количество слоев
  3. Классификация по разным параметрам
  4. Цена популярных марок

Основные разновидности гибкой черепицы

Классификация этого материала условная, в зависимости от:

  • Числа слоев разделяется на одно-, двух и трехслойную. Этот критерий оказывает прямое влияние на вес, прочность и долговечность покрытия. Многослойные получают путем склеивания нескольких гонтов в единое целое, при этом нижняя прослойка выполняется прямоугольной, а вырезы делаются на верхних. Ярким примером такой продукции является мягкая кровля Шинглас от компании Технониколь.
  • Вида используемой пропитки выделяют черепицу с окисленным, SBS или РМ-модифицированным битумом.
  • Соответствия нормам пожаробезопасности выделяют А и С классы. Первый изготавливается на основе стеклоткани и имеет долговечность свыше 20 лет, второй – картона (до 20 лет). Большинство современных брендов, применяемых в жилом строительстве, относятся к А-классу.
  • С учетом материала и плотности гонта различают марки из стеклохолста или стеклоткани.
  • Типа посыпки выпускают с базальтовой, сланцевой, антрацитовой или каменной крошкой. Исключением являются Icopal Toisite или Brai с финишным покрытием из тонкого медного листа.
  • Числа и формы края лепестков бывает неразрезанной, одно- и многолепестковой, равномерной и иррегулярной. С учетом места укладки одна делится на рядовую (монтируемую по всему периметру крыши) и коньково-карнизную (для первой линии, исключительно с ровным краем гонта).

На что влияет число слоев мягкой кровли?

Склеенные между собой 2 или гонта весят почти в 2 раза больше обычных, но несмотря на повышение весовой нагрузки на основу они выигрывают по целому ряду показателей, а именно: прочности, долговечности, декоративности и простоте монтажа. Последнее объясняется отсутствием необходимости в стартовой полосе (обязательной для однослойных видов) и возможностью укладки на крышу без тщательного и кропотливого подгона рисунка. Увеличение толщины битума также положительно сказывается на устойчивости к осадкам, ветровым и случайным механическим нагрузкам. Повышенная декоративность многослойных типов объясняется их объемностью.

На рынке строительных материалов встречаются обычные марки со средней толщиной в 3 мм с одинаковой или превосходящей стоимостью с двухслойными, что на первый взгляд выглядит странно. Это обусловлено как различной технологией изготовления и качеством используемого сырья, так и продвинутостью бренда. Высокопроизводительные линии для выпуска склеенных гонтов в настоящий момент установлены у компаний CertainTeed (США) и Технониколь (в случае с трехслойными последняя считается монополистом).

Гибкая кровля С-класса практически не выпускается, большинство марок имеют сердцевину из тканного или хаотически направленного стекловолокна. Самой надежной основой является полиэстер, именно он применяется при изготовлении ковров под ендовы и участки примыкания, но он проигрывает в цене. У большинства современных видов гибкой черепицы битум покрывает с двух сторон стеклоткань или стеклохолст. Предпочтение отдается последнему варианту, из-за хаотичного направления волокон такие марки выигрывают в прочности на разрыв. При покупке материала обращается внимание на плотность (измеряемой в г/м2): чем выше этот показатель, тем лучше.

Разновидности кровли

1. Классификация с учетом посыпки.

Внешний вид и расцветка кровли напрямую зависят от типа используемой минеральной крошки, ее формы и адгезии с битумом. Подходящими характеристиками для создания наружного слоя обладают частицы базальта, сланца, кремния, антрацита и аналогичных пород. Оригинальные оттенки и цветовые переходы получают путем смешения разных типов гранулята, продвинутые производители предлагают потребителю множество расцветок черепицы с натуральными и невыгораемыми на солнце пигментами.

Лучшие отзывы у покрытий с базальтовой посыпкой, такая кроша имеет округлую форму и меньше осыпается. Пластинчатый и расслаиваемый сланец при всей своей привлекательности хуже держится на поверхности и имеет неприятное свойство менять цвет (эффект незначительный, но с годами проявляющийся сильнее) при контакте с битумными маслами. Количественным показателем величины адгезии служит коэффициент потери посыпки (измеряемый в г/образец): чем он меньше, тем лучше. Для сравнения: у гибкой черепицы с базальтовым гранулятом он варьируется в пределах 0,5-1,3, со сланцевым – достигает 1,5 и выше, при повышенных требованиях к долговечности рекомендуется приобрести первый вариант.

2. Битум.

В чистом виде природные смолы не используются из-за хрупкости и малого срока службы, с целью улучшения рабочих характеристик их смешивают с полимерными добавками или обрабатывают специальным образом. В первом случае битум называется модифицированным, во втором – окисленным. Искусственное старение заключается в прогонке через расплавленную массу смол воздуха, при насыщении кислородом улучшается теплостойкость и долговечность самого материала. Хрупкость при промерзании остается неизменной, кровля с пропиткой из окисленного битума имеет климатические ограничения, при частых перепадах температур лучше купить более дорогую модифицированную разновидность.

Группы с полимерными добавками включают марки с синтетическим каучуком (стирол-бутадиен-стирол) или атактическим полипропиленом (АПП), некоторые производители состав не раскрывают. СБС-модифицированный битум улучшает морозостойкость и эластичность, мягкая черепица на его основе признана универсальной. Ее рекомендуют приобрести при эксплуатации кровли в условиях неблагоприятного климата.

Марки с добавками полипропилена выбираются при повышенных требованиях к эстетичности и защите от агрессивных сред, они не боятся ультрафиолета и инертны к большинству кислот и щелочей.

3. Классификация по форме и способу нарезки гонта.

Этот критерий влияет прежде всего на внешний вид и формируемый рисунок. Форма края гонта бывает как распространенной, так и уникальной, выпускаемой только одним производителем. Максимальный декоративный эффект достигается при монтаже покрытий с многослойной (ламинированной) нарезкой или однослойных вариантов с ЗD-окрашиванием. Форма края у последних бывает: гексагональной (соты, соната), иррегулярной (аккорд, в том числе с разным шагом надрезов), ромбовидной, прямоугольной (кирпич), овальной (бобровый хвост), трапециевидной (драконий зуб), неодинаковой по длине (дранка, сланец). Окончательный вариант подбирают исходя из конструкции крыши и бюджета.

Стоимость материалов

К лучшим брендам относят CertainTeed, Docke, IKO, Icopal, Katepal, Owens Corning, Ruflex, Tegola, Shinglas и Tilercat от Технониколь.

Наименование, расцветка, страна-производительЧисло слоевОснова/вид покрытияТип битумаФорма нарезкиРазмеры, Д×Ш×Т, ммВес, кг/м2Цена за 1 м2, руб
Docke PIE Gold Цюрих Кофе, Россия1Стеклохолст/ базальтовый гранулятСБС-модифици-рованныйбрикс1000×333×3,110,5480
Технониколь Shinglas Ранчо красная, Россия2Улучшенный термостойкийДраконий зуб1000×335×5,413,6300
Tegola Top Shingle Футуро серая, Россия1Стекло-волокно/ базальтовый гранулятРМ-модифици-рованныйАккорд1000×337×39,4320
CertainTeed СТ20 Cedar Brown, СШАОкисленный битумТрио915×305×2,99,8700
Icopal Plano Antik Кирпично-красная, ФинляндияСтеклохолст/ сланцевый гранулятСБС-модифици-рованныйСоната1000×317×37,3490
Katepal Ambient Серебристый Коралл, ФинляндияСтеклохолст/ каменный гранулятДранка1000×341×38930
Технониколь Shinglas Континент Америка, Россия3Стеклохолст/ базальтовый гранулятУлучшенный термостойкийКонтинент1000×349×9,625,951820

Цены на мягкую черепицу зависят от:

  • Качества битума и толщины его слоя: чем он выше, тем надежнее.
  • Плотности основы: чем выше удельный вес стеклохолста, тем лучше покрытие выдерживает разрывные нагрузки.
  • Вида минеральной крошки, качества ее окрашивания и адгезии с битумом. Чем ниже величина потери посыпки, тем долговечнее прослужит кровля; чем больше доля в составе натуральных пигментов, тем лучше она переносит воздействия ультрафиолета и осадков.
  • Продвинутости бренда. Не секрет, что цена за 1 кв метр мягкой кровли финского или американского производства в 2 раза выше российских аналогов. Это объясняется как затратами на ее доставку, так и проверкой характеристик временем.

Высокая стоимость далеко не всегда является признаком качества, при выборе материала ориентируются на все его показатели. При расчете количества и составления сметы помимо цены за квадратный метр самих гонтов учитываются затраты на приобретение подкладочного ковра, конька, ендов, карнизных, ветровых и примыкающих планок. Отечественные системы в этом случае однозначно выигрывают, они обходятся в разы дешевле.

технические характеристики и особенности кровли

Большой популярностью в последние годы в России пользуется относительно новый кровельный материал — гибкая черепица. Именно это название принято считать правильным. Иногда эту кровлю называют «битумной» или «мягкой» черепицей. В статье мы познакомимся с ее описанием и основными техническими характеристиками данной кровли, приведем ключевые моменты, на которые стоит обращать внимание при ее покупке.

Введение: разновидности и размеры черепицы

Начнем с определения, что же такое гибкая (битумная) черепица? Это современный кровельный материал, выпускаемый отдельными гонтами, в основе которых лежит модифицированный или окисленный битум, стеклохолст и каменная посыпка (гранулят). Гонт представляет собой отдельную пластину длиной 1м и шириной 30-35см с характерным рисунком.

Разнообразие видов гибкой черепицы

Благодаря различным формам гонтов, уложенных на крышу, дом приобретает неповторимый природный колорит. Кровля из гибкой черепицы может имитировать щепу, дранку, сланец и керамическую черепицу, а по надежности ничем не уступать вышеперечисленным материалам. Главное — осуществить правильный монтаж и выбрать битумную черепицу с наилучшими техническими характеристиками.

Уклон крыши для гибкой черепицы

Битумная черепица очень часто используется при строительстве сложных зданий и частных домов. Она отлично укладывается на купольные конструкции крыши и используется даже в качестве фасадного отделочного материала. Все это благодаря пластичности кровли и минимальной зависимости от угла уклона крыши.

Минимальный уклон крыши для устройства гибкой черепицы равен 11˚!

При этом мягкую кровлю можно укладывать и на поверхности с отрицательным уклоном относительно горизонта.

Пример необычного подмосковного здания, кровля и фасад которого обустроены при помощи гибкой черепицы

На изображении хорошо видно возможности использования битумной кровли для фасада здания.

Состав гибкой черепицы

Из чего состоит гибкая (битумная) черепица
  1. Гранулят (каменная посыпка)
  2. Модифицированный битум
  3. Стеклохолст
  4. Модифицированный битум
  5. Полиэтилен
  6. Битумный клей
  7. Защитная пленка

Разберем подробнее состав битумной черепицы.

В качестве верхнего слоя кровли используется каменная посыпка, выполняющая одновременно декоративную и защитную функции. Как правило, гранулят изготавливается из натуральных природных материалов с характерными цветовыми гаммами: базальт, антрацит или сланец. Исключением является синий цвет мягкой черепицы, где в посыпке используются специальные красители, стойкие к ультрафиолетовому излучению. Поэтому у большинства производителей кровля в таком цвете по стоимости чуть выше аналогичного материала других оттенков.

Следующим слоем в мягкой кровле следует битумный слой. Данные свойства битума влияют на качество гибкой черепицы и ее срок службы, поэтому при выборе кровли на данную характеристику стоит обратить особое внимание. Особенно это касается регионов с постоянными перепадами температуры и северных регионов, где кровельная система постоянно подвергается деформации, а, следовательно, важна качественная гибкая черепица. Способность «растягиваться» и «сжиматься» черепицы придает битум, обработанный СБС-полимерами (стирол-бутадиен-стирол).

Благодаря СБС-модификаторам гибкая черепица становится более эластичной и стойкой к резким перепадам температур.

Другой разновидностью битума, используемого в мягкой кровле, является окисленный битум. За счет обогащения кислородом происходит процесс «искусственного состаривания» и срок службы материала увеличивается в несколько раз. Но такая черепица подходит только для южных регионов и, в силу своей жесткости, не способна «подстраиваться» под незначительные сдвиги стропильной системы или обрешетки в результате перепадов температур.

Также обращайте внимание не только на качество битума, но и его количество. В дешевых вариантах гибкой черепицы обычно доля битума не превышает 800 г/м², а в качественной мягкой кровле более 1300 г/м² (Европейский стандарт EN 544:211). В 2015 году принят российский ГОСТ 32806-2014 о технических условиях и характеристиках мягкого кровельного материала. До принятия настоящего стандарта все технические требования по производству, составу, видам и эксплуатации гибкой черепицы основывались на европейском стандарте EN 544:211 («Черепица битумная на минеральной и/или синтетической основах. Технические требования и метода испытаний»). ГОСТ является по своей сути адаптацией европейского документа с небольшими изменениями, в силу чего имеет степень соответствия — MOD (модифицированная).

В ламинированной черепице (двух- или трехслойной) количество битума значительно выше, чем у однослойных аналогов.

Вывод прост. При выборе гибкой черепицы следует обращать особое внимание на качество и количество битума. Кровля на основе СБС-модифицированного сырья прослужит значительно дольше своего аналога на основе окисленного битума. Цена такой черепицы выше, как и ее срок службы. В остальном — выбор за Вами.

В основе мягкой кровли лежит стеклохолст, обеспечивающий надежность черепицы от механических повреждений, изменений в размерах и защиту от продольного растяжения.

Для удобства монтажа нижний слой кровли обработан битумным клеем, изолированным защитной полиэтиленовой пленкой. Клей способствует надежной фиксации черепицы с любой поверхностью: деревом, ОСП (OSB) или подкладочным ковром.

Виды гибкой черепицы

Битумная черепица отличается не только различными рисунками и формами, представленными выше, но и конструктивными особенностями. К ним относятся, например, количество слоев. Некоторые производители гибкой черепицы изготавливают двух и даже трехслойную кровлю, что значительно увеличивает ее срок службы и стоимость, соответственно. Многослойная мягкая кровля выглядит на крыше объемно, что также является неоспоримым плюсом при ее выборе.

Сравнение многослойной гибкой черепицы с обычной однослойной кровлей

К многослойным видам гибкой кровли относится популярная в наше время ламинированная черепица. Она получается путем спекания двух и более слоев со стеклохолстом, один из которых имеет прямоугольную форму, а последующие (верхние) гонты с оригинальным рисунком. Такой материал удобен в монтаже, поскольку не требует ровного сведения гонтов для создания общей картины кровли. Также очевидным плюсом ламинированной битумной мягкой кровли является невозможность задирания гонтов от сильных ветров, что значительно увеличивает ее гидроизоляционные свойства и характеристики.

Гонт ламинированной двухслойной гибкой черепицы

Двухслойная мягкая кровля имеет один прямоугольный слой, а второй гонт аналогичный однослойному материалу. При производстве трехслойной черепицы дополнительно добавляется еще один слой гонта с небольшим смещением. Самой известной фирмой по производству многослойной кровли в России является Технониколь (Shinglas). Компания предлагает большой выбор ламинированной продукции. Также можно выделить таких зарубежных производителей, как CertainTeed, GAF и IKO.

Трехслойная гибкая черепица

По словам производителей, такой битумный вариант прослужит не менее 50 лет. Единственный минус такого продукта — высокая стоимость. В сравнении с однослойным материалом цена может отличаться в несколько раз. Популярные фирмы, изготавливающие однослойные битумные материалы: Katepal, Tegola, Icopal.

Свойства горючести мягкой кровли

Очень важным моментом для будущего владельца гибкой черепицы является ее пожарная безопасность, т.к. большинство покупателей отпугивает битум в ее составе. По факту же процесс возгорания материала возможен при температуре свыше 300°C. Максимальная температура нагрева поверхности, зафиксированная в африканских государствах, не достигает даже 100 градусов. Не стоит забывать и о дополнительном защитном слое на кровле (гранулят или каменной посыпка). Если при каких-либо обстоятельствах прямой источник огня попадет на черепицу, то прямого соприкосновения с битумом не произойдет, соответственно, воспламенения не будет. Кроме того, битумный слой состоит из вещества не на все 100%. В его состав входят добавки в виде песка и других негорючих элементов.

Несмотря на данные свойства, устройство дымоходной трубы в местах примыкания к кровельному пирогу должно быть выполнено по самым строгим правилам, поскольку от нагрева гибкая черепица может потерять свои изоляционные и эксплуатационные характеристики.

Вес битумной черепицы на 1 м2

Вес кровли также отличается в зависимости от вида гибкой черепицы. В среднем однослойный материал весит от 5 до 8 кг/м², а многослойный ламинированный — до 13 кг/м². Упаковка (пачка) кровли обычно выпускается массой от 24 до 30 кг. Многослойная черепица гораздо тяжелее за счет большего количества битума и весит около 25-30 кг/м².

Примечание: узнать точный вес битумной черепицы определенного производителя можно здесь.

Согласно современному отечественному ГОСТу масса битума на 1 м2 должна быть не ниже 0,8 кг, а максимальное содержание основного вещества в кровле может достигать 1,8 кг (класс Е -многослойная черепица). Обычно такое количество встречается у американских и канадских производителей, которые по праву считаются родоначальниками битумных материалов для кровли.

Рекомендуем выбирать битумную черепицу класса Е с увеличенной массой битума: не менее 1300 г для однослойного материала и 1500 г/м2 — многослойная ламинированная кровля.

Что же тогда увеличивает массу мягкой кровли, если в гибкой черепице сам битум весит не более 1,8 кг за 1 м2, а кровля не менее 7 кг? Дело в том, что основание материала (стеклохолст, полиэфирное волокно или стеклоткань), на которое с двух сторон наносится битумный слой, также имеет свой вес. Не стоит забывать и каменном защитном грануляте. Плюс ко всему, битумный слой содержит специальные примеси, наделяющие мягкую кровлю особенными прочностными свойствами. К таким примесям могут относится эластомерные или термопластичные добавки.

Какую гибкую черепицу выбрать?

Сейчас на рынке битумная кровля представлена в большом ассортименте как по форме, так и по цене. Для того, чтобы сделать правильный выбор долговечной кровли следует исходить из трех основных характеристик:

  • Количество битума. Чем его больше, тем дольше срок службы черепицы.
  • Наличие СБС-модификаторов в битуме делает кровлю гибкой. Особенно актуально для центрального и северного региона.
  •  Кровлю лучше приобретать с базальтовой посыпкой. Базальт лучше всего сохраняет цвет черепицы.

В заключении статьи стоит отметить, что битумная гибкая черепица является отличным решением в качестве кровельного покрытия для любого здания. Но, как и случае с любым другим материалом, к ее выбору и исследованию технических характеристик нужно подходить очень серьезно. Ведь, как известно, — «скупой платит дважды».

Преимущества мягкой черепицы. Стр. 1


Битумная черепица была создана некоторое время назад, так что она стала естественной альтернативой плитке. Достоинства битумного аналога в том, что его намного легче оригинально, в данном случае — это крайне бюджетная стоимость.

Строительство — трудоемкий и сложный процесс, не допускающий ошибок, поэтому для того, чтобы процесс прошел быстро и осмысленно, необходимо найти качественные ремонтные материалы. Итак, для кровли лучше использовать битумную черепицу.

Этот вид черепицы, или, как его еще называют, мягкая кровля, был создан некоторое время назад, так что он стал естественной альтернативой черепичному типу. Достоинства битумного аналога в том, что он намного легче оригинала, в данном случае — крайне бюджетная стоимость. Такая выгодная покупка приводит к снижению затрат на стройматериалы в целом, ведь для легкой плитки не нужны слишком массивные стены или фундамент.

Этот тип черепицы можно представить как черепичный тип кровли. В целом это покрытие представляет собой плоский лист небольшого размера, один край которого заканчивается вырезанными насечками.Один такой лист заменяет до четырех плиток. По составу покрытия можно отнести к мягким материалам, например рулонным. Основная функция этого вида черепицы — обеспечивать утепление кровли и защиту от внешних факторов. Чрезвычайно популярной сегодня считается битумная черепица Тегола, отвечающая всем техническим требованиям и характеристикам.

Кровля из битума — основа холщового типа, иногда ее можно заменить стеклотканью. И полотно, и ткань необходимо с двух сторон покрыть слоем битума.Финальный аккорд — это особый вид крошки битумного покрытия: каменной, минеральной или цветной. Именно этот верхний слой является стойким защитником от внешних факторов, что в несколько раз увеличивает долговечность кровли такого типа. Если вы собираетесь укладывать битумную черепицу внахлест, используйте клеевой битум, с помощью которого листы можно склеивать. Боковые плиты из битума, на который уложен, часто покрывают слоем песка с примесями кварца. Иногда его заменяют слоем битума, сверху самоклеющейся защитной пленкой.

Если у вашей крыши предусмотрен уклон или у нее есть фундамент, который не может испортить, то гвозди, используемые для установки черепицы, можно приклеить без дополнительного оборудования и материалов.

Иногда лицевой слой битумной черепицы закрывают пластинами из металла. Пусть эта услуга дороже, но конструкция крыши выглядит уникально и максимально эстетично.


Плитки и наборы плиток на Stencylpedia

, Джон (Обновлено 20.10.2015)


Содержание

  • Введение
  • Практическое руководство: импорт набора листов
  • Столкновение форм
  • Анимированные плитки
  • Работа с Tileset
  • Мобильные игры и игровые наборы
  • Устранение неисправностей
  • Плитка API

Введение

Каковы строительные блоки сцены? Рельеф или «земля» сцены обычно состоит из плиток.Подобно плитке на кухонном столе или в ванной, плитки в игре представляют собой куски земли одинакового размера, которые соответствуют сетке.

В этой статье рассматриваются основы импорта листов и работы с ними.

Практическое руководство: импорт набора листов

Шаг 1. Создайте

Перейдите в этот пункт меню: File> Create New> Tileset

Шаг 2 — Назовите

Шаг 3 — Импортируйте лист плитки

Теперь вы увидите это окно.

  1. Щелкните Выберите изображение , чтобы выбрать лист плитки, который вы хотите импортировать. (Вы также можете скопировать его в буфер обмена и вставить.)

  2. Выберите ширину / высоту плитки . Это определит, как будет разрезаться лист вашей плитки. В большинстве случаев это 32×32 или 16×16.

  3. Поля интервалов и границ предназначены для случаев, когда плитки разнесены друг от друга. Это редко.

  4. Вот и все.Щелкните Добавить , чтобы завершить импорт.

Теперь вы увидите главную страницу только что импортированного набора плиток.

Обзор редактора наборов листов

Редактор наборов листов разделен на две части.

Коллизионные формы

Теперь, когда вы загрузили свой набор плиток, вы захотите установить формы столкновения для ваших плиток. Вы можете либо …

  1. Выберите существующую форму столкновения (или вообще не выберите)
  2. Создайте произвольную форму столкновения.

Выбрать форму просто — просто щелкните любую запись на панели «Границы столкновения» . Это работает даже при выборе нескольких плиток (щелкните и перетащите, чтобы выбрать несколько плиток на левой панели).

Если вы предпочитаете создавать нестандартную форму, нажмите кнопку +. У вас будет выбор между созданием прямоугольника или выпуклого многоугольника.

Чтобы узнать больше о формах столкновения плиток и о том, как определять пользовательские формы, просмотрите нашу статью «Настройка форм столкновения плиток».

Анимированные плитки

В некоторых играх для оживления сцены используются анимированные плитки. Вот как преобразовать простую плитку в анимированную.

  1. Откройте набор плиток.

  2. Щелкните плитку, которую вы хотите анимировать, на левой панели.


  3. Теперь вы увидите информацию на правой панели. Нижняя часть этой панели должна выглядеть знакомой. Это то же самое, что вы используете для управления анимацией Актера.

С этого момента это тот же процесс и пользовательский интерфейс, что и при работе с Actor Animations. В качестве напоминания, вы …

  1. Импорт кадров из полосы / листа изображений.
  2. При необходимости измените длительность кадра.

Работа с Tileset

Добавление / удаление строк и столбцов

Вы можете изменить количество строк и столбцов в тайлсете, щелкнув непосредственно заголовки строки и столбца.

Добавление дополнительных плиток

Вы можете добавить дополнительные плитки в набор плиток после первоначального импорта.

Для достижения наилучших результатов мы рекомендуем импортировать с использованием изображения той же ширины, что и существующий набор фрагментов , чтобы дополнения не получали «смещения» и не нарушали макет.

Например, если ваш набор плиток имеет ширину 6 столбцов, убедитесь, что то, что вы импортируете, также имеет ширину 6 столбцов.

Перестановка плиток

Вы можете перетаскивать плитки, чтобы переставлять их. Вот как.

1) При активном режиме Select Tiles выберите плитки, которые вы хотите переместить.В этом примере мы выбрали несколько плиток в строке 1.

2) Теперь переключитесь в режим Move Tiles.

3) Перетащите ваш выбор в желаемое место. Это выполнит обмен между плитками, которые вы выбрали, и плитками в желаемом месте.

В этом примере мы переместили плитки на 3 позиции от их исходного положения.

Работа с несколькими плитками одновременно

Вы можете выбрать несколько плиток за раз, щелкнув и перетащив рамку на эти плитки.Какая от этого польза?

Вы можете редактировать несколько границ столкновения одновременно, что значительно экономит время. Как описано выше, вы также можете перемещать / переставлять несколько плиток одновременно.

Изменение листа плитки напрямую

Вы можете …

  • Отредактируйте фоновое изображение тайлсета непосредственно во внешнем редакторе.
  • Повторно импортируйте изображение при условии, что оно того же размера, что и существующее.
  • Заменить изображения для выбранных плиток.

Это позволяет вам вносить визуальные изменения в набор тайлов без необходимости повторно импортировать все или вручную редактировать изображение из каталога игры.

Метаданные плитки

Вы можете пометить плитки текстовыми данными, к которым можно получить доступ во время игры. Например, плитка лавы может показывать, что она смертельна на ощупь, или плитка исцеления в ролевой игре может лечить проходящего по ней персонажа.

Чтобы получить доступ к этим данным из поведения, вы можете использовать один из двух методов.

  1. Используйте данные для блока тайлов в Scene> World> Tile API .


  2. Используйте данные для блока столкнувшейся плитки в Столкновение> Точки столкновения .


Мобильные игры и игровые наборы

Если вы работали с мобильными играми, то теперь вы знаете, что вся графика должна импортироваться с четырехкратным стандартным разрешением, чтобы поддерживать дисплеи и планшеты с большим разрешением.

Наборы плиток следуют этому же правилу.

  1. Импортируйте наборы плиток с разрешением в 4 раза выше собственного.

  2. Однако при фактическом импорте вы по-прежнему указываете ширину плитки, высоту плитки и другие параметры в 1x. Это просто ИЗОБРАЖЕНИЕ , которое вы импортируете в 4 раза.

Пример: Например, если обычный размер плитки в вашей игре составляет 32 x 32, вы должны импортировать лист плитки, где плитки имеют размер 128 x 128, и указать, что вы импортируете в 4 раза.Размер плитки — 32 x 32.

Устранение неисправностей

  • Сохраняйте одинаковый размер плитки для всех наборов плиток и сцен. . Например, если ваши наборы плиток имеют размер плитки 32 x 32, убедитесь, что сцены также имеют размер плитки 32 x 32.

  • При определении пользовательских многоугольников для плитки можно использовать только выпуклые многоугольники . Если вам нужно сделать вогнутый многоугольник, используйте несколько плиток для этого.

  • В очень редких ситуациях сцена может вылетать в игре, если ландшафт достаточно сложен , чтобы превысить внутренний предел нашего движка — точного числа нет, но это порядка сотен, возможно, тысяч сторон.Это происходит потому, что мы объединяем все формы в более крупные для повышения производительности. Это можно обойти, изменив ландшафт, чтобы разбить большую неприятную форму на 2 меньших участка земли.

Плитка API

Что если вы хотите изменить ландшафт сцены во время выполнения? Например, вы делаете игру с автоматически созданными подземельями. Для этого используйте специальный набор блоков Tile API.

Сводка

  • Плитки — это единые строительные блоки для сцен.
  • Вы можете указать пользовательские формы столкновения для плиток и анимировать их.
    • Плитки
  • автоматически объединяются Stencyl в большие участки земли для повышения производительности.
Распечатать статью Редактировать статью Как редактировать статью Отказ от ответственности: используйте комментарии, чтобы оставить отзыв и указать на проблемы со статьей (опечатка, неверная информация и т. Д.). Если вам нужна помощь в игре, задайте вопрос на форумах.Благодаря!

25 комментариев


Войдите, чтобы оставить комментарий

9 типов интеллекта — инфографика

Эта инфографика показывает, что хорошее знание математики или языков — не единственные два способа быть умным.
