Торцовочная пила из болгарки: Торцовочная пила из болгарки и велосипедных запчастей

Торцовочная пила из болгарки и велосипедных запчастей

В данной статье, автор YouTube канала «Workshop Diy» расскажет Вам, как он изготовил весьма качественную торцовочную пилу практически из хлама. По большому счету, потребуется только болгарка и немного стальных деталей.

Материалы.
— Ручка от детского велосипеда
— Обрезок столешницы
— Профильная труба
— Стальная полоса
— Перфорированный стальной лист
— ПВХ труба
— Машинное масло
— Аэрозольные краски
— Саморезы, винты, гайки, шайбы.

Авторское видео можно найти здесь.

Торцовочная пила на базе болгарки с протяжкой своими руками

Основные материалы:

• профильные трубы 20х20 мм и 50х50 мм;

• уголок 25х25 мм;

• шпильки, гайки и шайбы М8;

• подшипники – 8 шт;

• листовая сталь;

• полоса 40 мм.

Процесс изготовления станка

Смотрите видео

Торцовочные станки по дереву своими руками из болгарки: видео, чертежи

Для обработки дерева может использоваться самое различное оборудование. Подобный материал поддается обработке, что определило его популярность при производстве различных вещей. Для изменения размеров и формы заготовок используется торцовочный станок. Его конструкция похожа на конструкцию дисковой пилы, однако есть несколько отличий, которые определяют популярность станка. К основным преимуществам можно отнести небольшой вес и габаритные размеры, что позволяет устанавливать оборудование в домашней мастерской. Сделать торцовочный станок по дереву своими руками можно, но как правило, самоделка будет более громоздкой и менее производительной. Эксплуатировать это оборудование удобно в стационарном режиме.

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Торцевая (торцовочная) пила из болгарки своими руками – фото | Своими руками

В Интернете часто встречал приспособления, с помощью которых

В Интернете часто встречал приспособления, с помощью которых болгарку можно использовать как торцевую пилу. Это подтолкнуло меня смастерить свой вариант, который позволяет нарезать заготовки еще и под разными углами.

БОЛГАРКА > ТОРЦЕВАЯ ПИЛА – ПОШАГОВЫЙ ХОД РАБОТЫ

1. Из листового металла толщиной 5 мм вырезал пластину размером 240×50 мм. К ней приварил скобу из железного прутка d 10 мм. К вершине последней приварил болт (фото 1)

2. Подобрал вал d 25 мм с уже просверленным сквозным отверстием (заготовку можно выточить из металлического прута). Нарезал метчиком внутри отверстия резьбу под болт на скобе. Накрутил вал на болт, чтобы проверить плавность хода. Затем к стенке вала по краям приварил две резьбовые шпильки М10. Чтобы они меньше «гуляли» при работе, между ними приварил металлическую полосу толщиной 5 мм (фото 2)

Читайте также: Кусторез из бензопилы своими руками – делаем насадку

3. В основании (металлической пластине) разметил место, где будет уклон, он необходим для того, чтобы болгарка прилегала к пластине всем телом. В этой области наметил и просверлил отверстие так, чтобы оно совпало с отверстием под ручку на инструменте.

4. Зажав в тисках основание, молотком отогнул его край на нужный угол. Для надежности приварил пластину между шпильками к валу и выровнял сварку на наждаке. Чтобы крепить держатель к столу, вырезал две металлические пластины размером 100х50х 5 мм и просверлил в них отверстия под шпильки (фото 3). Когда все детали были готовы, покрасил их (фото 4)

5. Из листа ДСП вырезал прямоугольную столешницу нужного размера. Отступив от края короткой стороны примерно 20 см, просверлил два отверстия. На шпильки накрутил по одной гайке и нанизал пластину, установил держатель на стол в отверстия, снизу нанизал еще одну пластину и накрутил еще по одной гайке. На основании закрепил болгарку (фото 5) Дополнительно к столу прикрутил направляющую, которую устанавливаю в двух плоскостях относительно круга болгарки — под углом 90 и 45 град. Можно приступать к резке.

6. На столешнице можно расчертить несколько углов и по меткам устанавливать направляющую. Для этого достаточно один (ближний к приспособлению) болт ослабить, а второй выкрутить. Развернуть направляющую на нужный угол и снова затянуть болты.

Читайте также: Отрезной станок своими руками из болгарки

ТОРЦОВОЧНАЯ ПИЛА ИЗ БОЛГАРКИ СВОИМИ РУКАМИ – ВИДЕО

Самая простая удобная торцовочная пила из болгарки. Маятниковая пила из говна и палок…

© Автор: Геннадий Побожий, г. Краснознаменск. Фото автора

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Мощная торцовочная пила по дереву и металлу своими руками

Данная статья является переводом, однако для удобства восприятия повествование будет идти от первого лица.

Всем привет! Сегодня я покажу вам шаг за шагом, как сделать мощную и компактную торцовочную пилу с двигателем 895. Она работает от 12-24 вольт. Эта пила выглядит как игрушка, но это действительно мощный маленький зверь. Она позволяет резать доски под любым углом. Я установил два наиболее используемых угла: 90 и 45 градусов.

Шаг 1: Нужные части

Все детали для этого diy-проекта можно найти на Aliexpress.

Ссылки на эти детали я размещу ниже:

Шаг 2: Подставка для пилы

Первым делом, я вырезал несколько досок. Размеры 4*8см, 5*30см, 20*30см. Материал дуб. Затем я приклеил маленький кусочек дерева к большему. Это будет подставка для пилы.

Шаг 3: Опоры для направляющего рельса

Когда клей высыхает, я делаю несколько отметок для опор направляющего рельса. Просверлите несколько отверстий и закрепите опоры винтами. Затем я вставил валы направляющих стержней и проверил, как они работают. Пружина упругая и выдерживает вес мотора.

Шаг 4: Отрезаем часть алюминиевого профиля

Шаг 5: Установка монтажного кронштейна

Теперь я устанавливаю монтажный кронштейн для двигателя 895. Он должен быть под прямым углом. Затем я закрепляю двигатель 895 на монтажном кронштейне.

Шаг 6: Сборка вала пилы

Теперь я собираю вал пилы. Снова проверяем, равен ли угол 90 градусов.

Шаг 7: Защитный чехол

Теперь мы должны защитить себя и свои пальцы от опасных лезвий пилы. Для этого я использую сломанный металлический кронштейн болгарки, закрепляю его саморезами.

Шаг 8: Установка сенсорной кнопки

Теперь я устанавливаю сенсорную кнопку. Пила будет работать только тогда, когда вы жмете на кнопку. Если что-то пойдет не так, она сразу остановиться. Я отметил, где должен быть центр для кнопки и просверлил отверстие для нее.

Как я уже сказал, все провода будут спрятаны в алюминиевом профиле. Для этого я просверлил в нем несколько отверстий.

Шаг 9: Припаиваем провода

Теперь припаиваем провода к нижней части, двигателю и разъему постоянного тока.

Шаг 10: Направляющая для пилы

Теперь я делаю направляющую для пилы. Для этого я использую алюминиевый уголок и транспортир. Приклеиваю её на клей.

Шаг 11: Прикрепляем транспортир

Я просверлил отверстие в основании. Винт будет фиксировать транспортир. Так что мы можем отрезать любой угол.

Шаг 12: Покрываем дерево маслом

Покрываем дерево маслом, чтобы пила выглядела красивее.

Шаг 13: Торцовочная пила готова!

Пила готова!

Пришло время порезать что-нибудь! Я использовал диск диаметром 115 мм, поэтому глубина реза составляет около 4 см. Идеально подходит для резки небольших досок, алюминиевого профиля и т.д. Разрез ровный и чистый.

Вот и всё. Мы сделали маленькую и мощную торцовочную пилу. Надеюсь, вам понравилось!

Торцевая пила по дереву — виды, какая лучше, как выбрать, как сделать своими руками из болгарки, ручной циркулярки, как настроить, ремонт + фото и видео

Автор Сергей Матвеев На чтение 17 мин. Просмотров 1.4k. Опубликовано 25.01.2019

Широкое применение при больших объёмах работ с досками, брусками и другими пиломатериалами из дерева или композитных материалов на основе древесины, находят торцевые пилы. Они представляют собой, установленные на плоской, горизонтальной станине устройства с электрическим приводом для поперечного разрезания длинного пиломатериала. Несмотря на наличие станины, такое оборудование не является стационарным, поскольку может устанавливаться в любом месте, перевозиться или переноситься туда, где необходимо выполнять распил.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

• изготовления декоративных рамок;
• обналичивания дверных луток;
• устройства плинтусов;
• сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
• отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

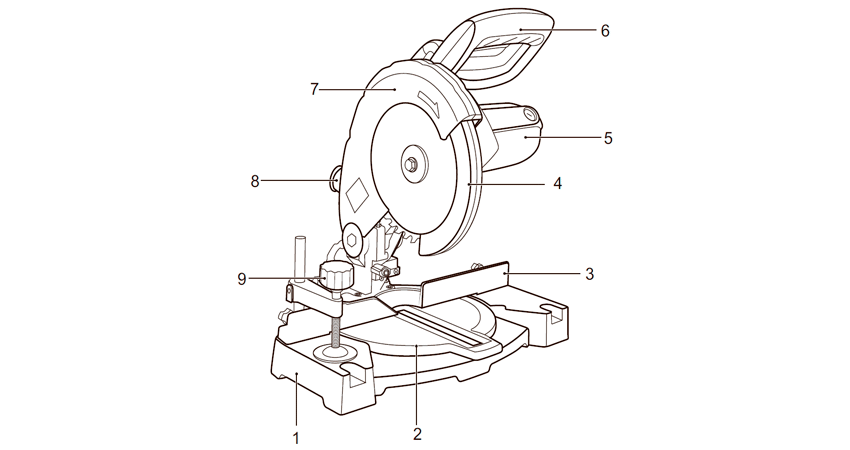

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Конструкция и принцип работы торцовочной пилы — видео

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

• типом и мощностью двигателя, а также его расположением;
• типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
• наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
• типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

• для обеспечения плавного пуска двигателя;
• для его торможения при отключении мотора;
• для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

• посадочный диаметр;
• наружный диаметр;
• число зубьев — чем оно больше, тем более качественным получится разрез;
• толщина диска;
• максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Как выбрать настольный инструмент для дома

Чтобы правильно выбрать торцовочную пилу, нужно хорошо представлять для производства каких работ вы её собираетесь использовать. Здесь имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент вам подойдёт больше всего. На какие же критерии, прежде всего, следует обращать внимание при выборе торцовочной пилы?

Мощность двигателя и размер диска

Оба эти параметра взаимосвязаны. Под двигатель определённой мощности следует использовать лишь конкретных размеров диск. Сегодня на рынке можно встретить торцевые пилы мощностью от 800 до 2500 Вт. Наиболее востребован инструмент с двигателями на 1,6–1,8 квт, потому что такой мощности пилы будет достаточно и для домашней мастерской, и для ведения мелкого бизнеса, связанного с деревообработкой. Более мощные пилы относятся уже к разряду профессиональных, и будут вполне уместны при больших объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего диаметра диск можно использовать, естественно, подходящий по диаметру посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, оптимальным вариантом будет пильный диск диаметром 200–215 мм, для профессионального использования нужно покупать инструмент, предназначенный под диски от 250 мм в диаметре.

Параметры пропила дерева

Главным показателем, характеризующим пропил, является его ширина, которая напрямую зависит от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтобы не расходовать понапрасну дорогую древесину на опилки. Такие диски быстрее изнашиваются, чем толстые, которые обладают значительно большим ресурсом.

На чистоту пропила оказывает влияние количество зубьев на диске, оно может находиться в пределах от 8–10, до 80–90. Чем больше на диске зубьев, тем более чистым и качественным получается пропил.

Число оборотов

Важным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Современные торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на высоких скоростях вращения диска можно обеспечить чистый гладкий распил без отщепления волокон и сколов пиломатериала. Поэтому в дорогих профессиональных моделях самых известных брендов этот показатель не бывает меньше 4–5 тысяч об/мин.

Тип двигателя

Наиболее практичным и доступным по цене вариантом является торцевая пила с коллекторным двигателем. Такой мотор обеспечит достаточное количество оборотов диска в минуту, не утяжеляя всего инструмента. Ведь в большинстве случаев торцовочные пилы должны иметь возможность переноситься ближе к месту, где производятся строительные или отделочные работы. Маятниковая пила с асинхронным двигателем может пригодиться для домашней мастерской. Она имеет большие габариты, и лучше всего её установить стационарно на специально изготовленный верстак.

Вид передачи

Чтобы не иметь хлопот с необходимостью обеспечивать частую смазку шестерёнок редуктора и следить за состоянием подшипников, лучше всего приобретать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня или его растяжении) достаточно будет просто снять чехол редуктора и заменить ремень.

Конструкция поворотного приспособления

Одним из определяющих критериев, которые следует учитывать при выборе торцовочных пил является возможность распила заготовок под разными углами. Для этого в конструкции инструмента имеется поворотный стол, обеспечивающий задание необходимого наклона распила в вертикальной плоскости, а также механизм поворота режущей головки инструмента, для придания нужного наклона пильному диску в горизонтальной плоскости. В продаже имеются пилы различных конструкций поворотной системы:

• без поворота пильного диска;
• с поворотом вправо на угол 45–50^o;
• с поворотом диска влево и вправо.

Возможности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может пригодиться при любых работах по деревообработке.

Системы безопасности и дополнительные функции

Выбирая торцовочную пилу, следует обращать внимание на некоторые нюансы её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а именно наличие таких элементов и узлов, как:

• электронной системы плавного пуска и торможения, а также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
• защитного прозрачного кожуха;
• механизма протяжки режущей головки инструмента;
• удлинителя стола, со специальными, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
• подсветки рабочей зоны, если выполнять распил предполагается в помещениях с плохой освещённостью;
• лазерного наведения, для обеспечения точного распила по намеченной линии.

Отзывы

По отзывам покупателей торцевых пил следует обращать внимание на такие детали, как:

• возможность распиловки доски с максимальными размерами 50х200 мм;
• как можно более компактные габариты и более лёгкий вес, чтобы инструмент мог разместиться в багажнике автомобиля;
• приемлемая цена

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

• регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
• выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
• исключение люфта поворотного стола в месте его фиксирования штоком;
• регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45^o;
• регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Настройка торцовочной пилы — видео

Как настроить градус наклона режущей головки — видео

Если пила не включается — характерные неисправности и ремонт

Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:

• сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
• износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
• износ щёток асинхронного двигателя;
• ослабление или разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90^о

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Изготовление простейшей торцевой пилы из болгарки — видео

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.В задней части расположено подвижное соединение с пружиной
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.Закрепление режущей головки циркулярки в прорези деревянного маятника
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.Верхняя поверхность импровизированных столиков должна находиться в одной плоскости с поверхностью поворотного стола
4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Аренда инструмента в Кирове — прокат инструмента в Кирове

Аренда строительного интсрумента

                                                            Звоните по телефону 44-10-43 , 8 919 519 85 62


                                                                                             Мы ждем вас!
