Утепление отмостки | BuilderClub

Правильное утепление отмостки — экструдированным пенополистиролом. При этом, утепляя отмостку, нужно понимать, какой эффект это может дать. По нашим расчетам, утепление отмостки ЭППС толщиной 100 мм, в климатических зонах с промерзанием от 1,2 м и глубже, дает максимум 30 см утепления грунта в глубину. То есть, грунт глубже 30-40 см все равно будет промерзать при нормальных зимних температурах в регионе. Это означает, что утепленная отмостка, — ни в коем случае не исправляет дефектов заложения фундамента (если он заложен недостаточно глубоко). И силы морозного пучения (при пучинистом грунте обратной засыпки) убираются только на 30-40 мм в глубину, не глубже.

По мнению специалистов нашего сайта, утепленная отмостка — хорошая «поддержка» для нормально выполненого фундамента дома, но она не скомпенсирует неправильного заложения или действие сил морозного пучения. То есть, принимать решения о мелком заложении фундамента на пучинистых грунтах в расчете на то, что утепление отмостки все исправит — опасно.

Когда нужно утеплять отмостку

Если грунты на строительной площадке пучинистые.
Если фундамент заложен выше глубины промерзания грунта.

Если в ниличии хоть один пункт из двух, — утеплять нужно.

Если фундамент заложен нормально (ниже глубины промерзания), и грунт обратной засыпки возле фундамента не пучинистый, — то нет смысла утеплять отмостку. На теплопотерях дома в целом утепление отмостки практически не сказывается.

Узел утепления отмостки

Отмостка утепляется экструдированным пенополистиролом по схеме, приведенной выше. ЭППС выбран исходя из того, что он не набирает влагу, находясь в земле. Толщина ЭППС, как правило, около 50 мм.

Примечание. Иногда, когда нужно утеплить отмостку для конкретного фундамента (чтобы обезопасить его от воздействий), может проводиться расчет (по толщине ЭППС и ширине отмостки) для конкретного региона стройки.

Как сделать утепление отмостки

Отмостка — весьма важный элемент в конструкции дома, который предусматривается почти всеми проектами частных домов. Также многие проекты требуют применение утеплителя под отмосткой. При этом стоимость такого строительства отнюдь не маленькая. Зачем предусматриваются «лишние» элементы и расходы?

Многие люди не видят очевидной необходимости в самой отмостке и тем более в ее утеплении — бытует мнение, что лучше сэкономить денежку. Рассмотрим подробнее, зачем эти конструкции проектируется, как они правильно выполняются, какие особенности должны быть у этого сооружения.

Предназначение отмостки

Отмостка – ленточная конструкция, прилегающая к стенам дома, с виду похожая на тротуар. Она защищает фундамент и грунт от сточной воды. Если не будет водосточной системы и отмостки, то осадки со всей площади дома попадут под фундамент. Но намоченный фундамент и плывущий грунт — не лучшая основа для дома. Экономя водостоком и отмосткой мы рискуем самим домом.

Ситуация усугубляется с наступлением морозов. Мокрый грунт при замерзании вспучивается, происходят значительные подвижки грунта, именуемые морозным пучением.

Фундамент и стены от этого разрушаются.

Зачем нужно утепление

Проложив утеплитель вдоль дома по периметру, мы предотвращаем замерзание грунта непосредственно возле дома, поэтому влияние морозного пучения грунтов уменьшаются значительно.

Рассмотрим другой важный нюанс. Согласно норматива СНиП мы имеем право не закладывать фундамент ниже уровня промерзания грунтов, если предприняты мероприятия предотвращающие промерзание грунта.

Утепление отмостки и является таким мероприятием.

С фундаментом мелкого заложения

С теплоизолированной отмосткой, мы можем не закладывать фундамент очень глубоко, а применить фундамент мелкого заложения с утеплителем.

Расчетная глубина его заложения — 0,4 метра, но она может корректироваться состоянием грунтов и конструктивными особенностями. С ростом глубины ширина полосы теплоизоляции существенно уменьшается.
Подробней — как рассчитать утепление отмостки и фундамента, как разместить утеплитель

Утепление отмостки — весьма важное мероприятие, которое дает возможность в некоторых случаях применять удешевленную конструкцию фундамента согласно проекту. Мероприятия обеспечивают устойчивость, целостность конструкций дома на весь срок эксплуатации.

Какой утеплитель для отмостки применить

Для утепления отмостки необходим прочный утеплитель, который не впитывает воду. «Вечное» пеностекло, весьма хрупкое, и при небольших подвижках грунта может быть разорвано с образованием мостиков холода.

Поэтому почти всегда применяется экструдированный пенополистирол. Он практически не впитывает воду и обладает достаточной эластичностью, упругостью, чтобы находиться в грунте и выдерживать нагрузки, которые воздействуют на тротуар.

Если существует возможность продавливания тротуарной плитки наездом автомобиля, то слой пенополистирола дополнительно защищают сверху бетонной армированной плитой.

Ширина полосы утепления

На какую ширину должен быть утеплен грунт по периметру дома? Самое простое решение — применить правило равных сторон.

Ширина полосы утепления вокруг дома должна быть равна или больше глубине промерзания грунтов в данном районе. Но только в том случае, если утеплитель располагается на уровне земной поверхности.

Для южных районов ширина отмостки (гидроизоляционного слоя) обычно не менее 1-го метра, по условию недопущения доступа воды к фундаменту или шире на 30 см, чем свес кровли.

Для северных районов ширина утепления делается по глубине промерзания, например 1,5 метра, а покрытие отмостки выступающее из грунта, может быть и узким — не шире 1,0 метра.

Заглубление теплоизоляции

Но утеплитель можно закладывать и глубже, — на уровне подошвы фундамента, — для фундаментов мелкого заложения. В последнее время проведены научные изыскания и определены методики расчета ширины и толщины утеплителя отмостки. Теплоизолятором предотвращается промерзание, морозные пучение и создаются условия для строительства весьма экономичных фундаментов с мелким заложением.

Толщина экструдированного пенополистирола для отмостки определяется расчетом в проекте. Но на бытовом уровне не редко принимается для южных регионов с мягкими зимами 5 см, для умеренного климата, там, где мороз зимой может быть не маленьким — не менее 10 см, для предотвращение смерзания грунта на пиках отрицательных температур.

Важно — возле углов здания укладывается полуторная толщина утеплителя на ширину полосы не менее 1,5 метра от угла. Ширину также увеличивается (ширина и толщина определяются проектным расчетом, если такой имеется…)

Варианты покрытий

Отмостка должна обеспечивать сток воды от фундамента дома на кольцевой желоб и далее к месту водосбора. Дешевые покрытия выполняются из армированного бетона.

Но они испытывают повышенные нагрузки от сдвижения грунта и нередко разрушаются. Другие отмостки выкладываются из тротуарной плитки или камня.

Конкретная конструкция определяется проектом. Но можно утверждать, что утепление отмостки всегда находится под защитным слоем из бетона или плитки (камня) на толстой подсыпке, а также под слоем водоупорного материала, располагается на выравнивающей подсыпке из песка и утрамбованном с помощью щебня грунте.

Если применяется бетон, то уклон в 3% от стены может формироваться самим бетонным покрытием. Если применяется плиточная укладка со швами просыпанными песком, то утеплитель и гидроизоляция укладываются на подсыпку с уклоном 3 — 5% от стены дома.

Конструкция

Листы пенополистирола укладываются в два слоя со смещением швов между слоями на утрамбованный песок, без оставления зазора с утеплителем на фундаменте. Закладывается с уклоном от здания и покрывается гидроизолятором, сверху — песчаная засыпка.

При закладке теплоизолятора на уровне подошвы фундамента (технология строительства утепленного фундамента мелкого заложения) засыпку утеплителя только мелкими песком, без крупных включений, которые бы могли повредить материал точечным сдавливанием.

Важно обеспечить также наличие между покрытием отмостки и цоколем деформационного шва 1,5 см, который должен плотно заполняться сжатым водоупорным утеплителем. Часто применяется экструдированный пенополистирол.

В общем, утепление отмостки не представляет особой сложности, может быть выполнено самостоятельно, но оно должно сочетаться с конструктивно-инженерными решениями по утеплению и обеспечению устойчивости всего фундамента.

Как утеплить цоколь и отмостку пеноплексом или пенополистиролом

Правильно выполненная схема утепления цоколя и отмостки пеноплексом или экструдированным пенополистиролом обеспечит не только целостность основания, но и строения в целом. В каких случаях утепление необходимо, а когда можно обойтись без него, как сделать все правильно и без лишних затрат — на эти вопросы даст ответ наша статья.

Для чего и когда нужно утеплять

Отмостка выполняет 4 функции:

Отвод атмосферных осадков от основания дома;
Исполняет роль теплоизоляции в случае ее утепления, предохраняя грунт от промерзания;
Служит декоративным элементом;

Обеспечивает более комфортное передвижение по участку.

Если она выполнена по всем правилам, то отводить воду от фундамента она будет и без утепления, но не защитит от пучения грунта, наблюдающегося при сезонном перепаде температур. Когда в большие морозы почвенные воды становятся льдом, объем грунта увеличивается и начинает давить на отмостку и фундамент.

Эти элементы строения подвергаются разрушениям, проявляющимся в виде трещин. Особенно быстро это происходит с отмосткой из-за ее небольшой толщины. Когда она утеплена, грунт под ней и вблизи фундамента не промерзает. Важно параллельно с утеплением делать качественный водоотвод.

Преимущества утепленной отмостки

Каждый хозяин должен сам решать вопрос утепления цоколя и отмостки, но специалисты настойчиво рекомендуют делать это в случаях, когда дом, где проживают постоянно, стоит на пучинистом грунте на одном из следующих типов фундамента:

Мелкозаглубленном;
Свайном;
Столбчатом;
Плитном.

Лучше утеплить отмостку и тогда, когда имеется цокольный этаж, и если фундамент, находящийся ниже нулевой отметки, не был утеплен при строительстве.

Целесообразность выполнения работ по утеплению отмостки определяется предназначением строения. Если в доме проживают постоянно, то теплоизоляция необходима, а если это дача, куда приезжают только в теплое время, то нет особого смысла вкладывать в нее немалые деньги. Достаточно просто сделать хороший водоотвод от фундамента.

Многие застройщики выполняют отмостку после завершения строительства дома и это главная их ошибка. В идеале все нужно делать в 2 этапа. Первый — устройство черновой отмостки после вертикального утепления фундамента и до окончательной отделки цоколя.

Он включает земляные, подготовительные работы, бетонирование, рытье траншеи для отвода воды от дома. Все это не исключает возможности устройства утепленной конструкции и вокруг эксплуатируемого строения.

Обратите внимание! Траншею для стока воды, следует устелить полиэтиленовой пленкой, зафиксировав ее досками. Таким образом, грунт в районе фундамента не будет напитываться влагой. Все работы нужно выполнить до наступления зимы.

Ко второму этапу — устройству чистовой отмостки, приступают после выполнения отделочных работ фасада и цоколя. Преимущества такого подхода:

Не страдает внешний вид цоколя;
Исключается такое явление, как зимнее пучение грунта;
Обеспечивается надежная опора для строительных лесов.

Существует много рекомендаций относительно ширины отмостки. Многие считают аксиомой тот факт, что она должна выступать по отношению к свесу кровли минимум на 20 см. Но можно и поспорить с этим, ведь водосточная система отводит воду с крыши, и на отмостку она практически не попадает, поэтому минимальная ширина отмостки должна составлять 80 см.

Схема утепления отмостки

Ширина конструкции играет огромную роль на просадочных грунтах. Рекомендованное нормами значение — от 1,5 до 2 м.

Такая широкая отмостка может обойтись владельцу дороже самого строения, но и не обращать внимания на просадочность грунтов нельзя, т.к. от этого зависит целостность сооружения. Но есть выход — комбинация открытой части конструкции со скрытой отмосткой.

Толщина утеплителя

Экструдированный пенополистирол выпускают в плитах. Они имеют разную марку, толщину и габариты.

Марка	Толщина, мм	Длина, м	Ширина, м
ПСБ С-35, 20	20	1,24	0,64
ПСБ С-35, 30	30	1,2	0,6
ПСБ С-35, 40	40	-«-	-«-
ПСБ С-35, 50	50	-«-	-«-
ПСБ С-35, 60	60	-«-	-«-
ПСБ С-35, 70	70	-«-	-«-
ПСБ С-35, 80	80	-«-	-«-
ПСБ С-35, 90	90	-«-	-«-
ПСБ С-35, 100	100	-«-	-«-
ПСБ С-35, 120	120	-«-	-«-
ПСБ С-35, 150	150	-«-	-«-

Обратите внимание! Для отмостки наиболее подходящим вариантом является плита толщиной 50 мм и шириной 0,6 м. Из нее выходит лента, утепляющая грунт вокруг дома на ширину 60 см.

Технология утепления

Теплоизоляция отмостки и цоколя способствует снижению потерь тепла, охраняет фундамент от разрушений, вызванных перепадом температур. Технология утепления этих элементов отличается.

Утепление отмостки

Утепление отмостки выполняют по следующей схеме:

Пеноплекс — лучший вариант для утепления

Грунт вокруг фундамента выбирают на ширину около метра на глубину 0,45 м под небольшим уклоном — от 3 до 5%;
Укладывают выравнивающий песчаный слой и тщательно трамбуют, после чего толщина слоя должна составлять не менее 150 мм;
Укладывают максимально плотно пеноплекс или экструдированный пенополистирол;
Расстилают в траншее геотекстиль минимальной плотностью 150 мм и шириной 2 м;
Берут дренажную трубу, укладывают ее на геотекстиль по краю траншеи с выводом в дренажную канаву;
Засыпают щебень поверх трубы и в промежуток между нею и краем утеплителя;
Заворачивают дренажную трубу в геотекстиль вместе со щебнем, наложив вначале край, лежащий на утеплителе, а затем накрыв вторым краем;
Засыпают плиты и трубу песком крупнозерновым на высоту 300 мм и выравнивают, а затем трамбуют поверхность с применением трамбовки. Делают разметку под бордюры, для чего на расстоянии 70 см от фундамента по уровню натягивают нитку;
Монтируют ливнеприемники, установив под водосточной трубой приемный пластмассовый лоток и подсоединив к нему канализационную трубу для наружного применения с выходом в сточную канаву;
Устанавливают и бетонируют бордюры с 2 сторон;
Заполняют внутреннее пространство необходимым количеством песка и снова трамбуют;
Выполняют мощение тротуарной плиткой, бетонным камнем или другим материалом. Высота этого слоя — 600 мм;
Подсыпают грунт по наружному периметру бордюра.

Создание теплоизоляции отмостки

Обратите внимание! Чтобы избежать засорения дренажной трубы перед укладкой обмотайте ее геотекстилем.

Утепление цоколя

Утеплять цоколь пеноплексом или экструдированным пенополистиролом лучше всего при закладке фундамента, но если этот момент упущен, то можно сделать это и в процессе эксплуатации дома.

Схема утепления цоколя

Рассмотрим вариант, когда цоколь и стены дома находятся в одной плоскости. Утепление выполняют в 10 последовательных шагов:

Делают горизонтальную разметку по всему периметру с учетом того, что утеплитель должен выступать на несколько сантиметров за гидроизоляционный слой;
Делают раскрой теплоизоляционного материала, ориентируясь на разметку;
Очищают стены от грязи и пыли, грунтуют;
Наносят на цоколь слой специального клея, с использованием зубчатого шпателя, выбрав за исходную точку угол;
Наносят клей на плиты и присоединяют их к поверхности цоколя, заделывают стыки;
Сверлят отверстия под дюбели, используя перфоратор, забивают крепеж;
Крепят металлический уголок по периметру стены, используя такой же клей, как и для плит;
Наносят слой грунта на плиты;
Разрезают армирующую сетку по габариту плит, смазывают ее клеем и приклеивают на теплоизолятор;
Шпаклюют или облицовывают цоколь, устанавливают отливы.

Утепление под тротуарную плитку

Если в качестве финишной отделки отмостки используют тротуарную плитку, то достаточно обеспечить уклон в 3%. Укладывают ее на слой цементно-песчаной смеси, насыпанной слоем от 2 до 3 см.

Финальная отделка тротуарной плиткой

В процессе укладки плитку подбивают резиновым молотком, чтобы выровнять поверхность в плоскости. По завершении работ ЦПС рассыпают по поверхности, затем проходятся веником, сметая лишнее. Далее, поливают водой, чтобы смесь, находящаяся снизу и попавшая в швы между плитками, схватилась.

Обратите внимание! Бордюр по высоте должен быть заподлицо с плиткой, иначе он будет задерживать воду.

Как видите, положительный результат даст только правильно выполненная работа.

Утепление отмостки вокруг дома своими руками пошаговая инструкция

Отмостка – это очень важный конструктивный элемент строительства любого здания. Не стоит пренебрегать важностью конструкции, ведь именно от нее во многом зависят эксплуатационные характеристики дома.

Качественная изоляция цокольной части

Зачем нужна отмостка

Утепленная отмостка выполняет очень много разнообразных функцией, которые в основном направлены на защиту основания дома от влияния вредных факторов и окружающей среды.

защищает фундамент от влаги: дождей и снега, подземных вод;
не позволяет грунту перемерзать;
не дает земле насыщаться большим количеством влаги;
отмостка считается элементом благоустройства территории возле дома;
используется для отвода разного рода жидкости;
может выполнять роль дорожки.

Сразу после того, как будет закончено строительство дома, нужно начать обустраивать отмостку. Она защитит дом от проседания и лишней влаги, что позволит в несколько раз увеличить срок эксплуатации конструкции.

Для чего нужно утеплять отмостку

В последние годы все больше людей начали утеплять отмостку. Вызвано это появлением недорогих материалов для теплоизоляции. Таким же образом решают некоторые важные задачи. С ее помощью можно в несколько раз снизить теплопотери, утеплить первый этаж дома, стены и полы. Влажностный режим фундамента будет улучшен, что увеличит срок его эксплуатации.

Обязательно нужно утеплить отмостку в том случае, если здание имеет плитный фундамент или отапливаемый цокольный этаж.

Плитный фундамент – это весьма жесткая конструкция, которая может треснуть в результате промерзания грунтов под плитой или из-за деформаций в грунте. Если утеплить отмостку, то это позволит немного уменьшить глубину заложения разных видов фундамента. За счет этого можно не только укрепить здание, но и сэкономить деньги, время.

Какой материал можно использовать для теплоизоляции

Сегодня в продаже имеется огромное количество материалов, которые можно использовать для утепления отмостки. Но все они должны иметь следующие характеристики.

Высокий показатель влагостойкости.
Материал не должен терять свои свойства из-за воздействия животных или насекомых, разного рода биологических микроорганизмов.
Имеет повышенный показатель теплоизоляции и сохраняет его на протяжении долгого времени.

Не все утеплители, представленные в продаже, соответствуют указанным характеристикам и позволяют провести утепление отмостки вокруг дома на должном уровне своими руками. Среди тех, что лучше всего подходит, можно выделить пенопласт и керамзит, пенополистирол и пенополиуретан.

Экструдированный пенополистирол

Экструдированный пенополистирол – это материал плитного типа, который состоит из закрытых ячеек. Они соединяются между собой монолитно. За счет структуры, материал совершенно не пропускает влагу. Имеет низкую теплопроводность, поэтому для утепления используют плиты с толщиной в 10 см.

Пенополистирол относится к числу устойчивых к химическим веществам материалов. Он не будет разрушаться под воздействием разных факторов, и в среднем сможет прослужить до 40 лет.

Пенопласт

Пенопласт – это недорогой материал с неплохими характеристиками. Идеально подходит для утепления

конструкции своими руками. Строители, в свою очередь, крайне редко используют пенопласт, ведь он имеет некоторые особенности.

Быстро разрушается под воздействием влаги или низкой температуры.
В нем могут строить гнезда грызуны.
Из-за гигроскопичности пенопласта, он очень хорошо впитывает и удерживает в себе влагу.

Использовать пенопласт можно только при условии качественной гидроизоляции отмостки.

Пеноизол

Этот материал появился в продаже относительно недавно. В некоторой степени – это та же самая монтажная пена, которая наносится на поверхность и после высыхания превращается в целый пласт без стыков. Огромным преимуществом пеноизола есть то, что он может выдержать очень низкую температуру.

Керамзит

Имеет доступную стоимость и неплохие характеристики. Это небольшие кругловатые гранулы,

изготовленные из спеченной глины. Обладают небольшим весом и отличаются высоким показателем теплоизоляции. Для того, чтобы получить нужный результат, утеплять отмостку нужно как минимум полметровым слоем керамзита.

К минусам можно отнести высокую влагоемкость, поэтому заранее нужно побеспокоиться о гидроизоляции.

Самый лучший выбор – пеноплекс

Самым лучшим вариантом для утепления конструкции на сегодняшний день считается пеноплекс. Он имеет высокие показатели влагостойкости и долгий срок эксплуатации – более 20 лет. Обладает низкой степенью сжатия, поэтому без проблем выдерживает большие нагрузки.

Плиты имеют небольшой вес, стойкие к низким температурам. Материал устойчив к высоким температурам и считается экологически чистым.

За счет того, что плиты имеют пазогребневую систему стыковки, утеплить пеноплексом отмостку сможет любой человек даже без опыта.

Как утеплить отмостку вокруг дома своими руками

Основной целью утепления этой конструкции является защита от проседания здания и влаги. Поэтому стоит обязательно узнать, как утеплить отмостку, чтобы дом прослужил как можно дольше и при этом не требовал повторного капительного ремонта. Благодаря подробной инструкции, справиться с поставленной задачей сможет даже новичок в строительном деле.

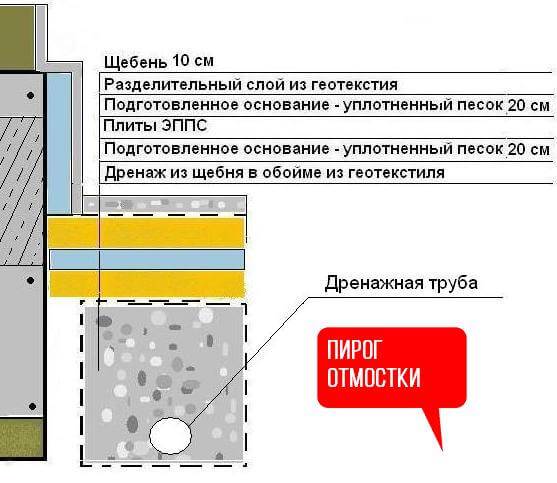

Схема утепления отмостки

Для того, чтобы все было сделано правильно, необходимо строго следовать очередности слоев «пирога».

Нижний слой – это геотекстиль. Именно этот слой отвечает за формирование конструкции в целом.
Следующие 10-15 сантиметров – это песок.
Сверху на песок нужно уложить слой качественного утеплителя.
Дальше повторяется еще один слой песка – в среднем 15 см.
Выкладывается геотекстиль.
Засыпается слой некрупного щебня.
Самый верхний слой – декоративная плитка. Можно выбрать иной материал.

Разметка и земляные работы

Прежде, чем приступить к возведению конструкции, нужно хорошо подготовить территорию. Убираются все лишние предметы, которые смогут помешать рабочему процессу. Вместе с травой и насаждениями нужно убрать верхний слой грунта. Заранее нужно определиться с шириной отмостки. Она не может быть меньше, чем ширина выступов крыши дома, с которой в основном и будет попадать влага.

Земляные работы

Во время земляных работ нужно удалить совершенно все корни и сорняки. Иначе они начнут расти под землей, что отрицательно скажется на состоянии как теплоизоляционных материалов, так и на самом фундаменте.

Установка опалубки

Для качественного утепления отмостки стоит заранее побеспокоиться о дренаже. Вода должна максимально быстро отводиться от теплоизоляционного материала и не влиять на него.

Опалубка

В подготовленную траншею нужно установить опалубку. Устанавливается она только по периметру внешней стенки. За счет этого можно более ровно укладывать слои используемых материалов. Для защиты самых нижних слоев можно воспользоваться глиной. Она ровным слоем распределяется по дну траншеи и хорошо утрамбовывается. Глиняный слой должен быть наклонен в сторону, противоположенную дому. Дальше насыпается песок и поливается большим количеством воды, чтобы обеспечить ему максимальную усадку.

Монтаж утеплителя

Наиболее важный этап – это монтаж теплоизоляционного материала. Способ укладки будет зависеть от того, какой именно утеплитель используется. Керамзит достаточно насыпать толстым слоем, экструдированный пенополистирол выкладывается в виде плит.

Установка изолятора

Устройство утепленной и качественной отмостки нужно выполнять крайне аккуратно. Утеплитель распределяется равномерно. Нужно проследить, чтобы не оставалось даже маленьких щелей, ведь это может привести к возрастанию теплопотерь. Стоит избегать резких перепадов в толщине слоя утеплителя.

Если работа будет выполнена качественно, то это позволит избежать в будущем многих проблем и в несколько раз увеличить устойчивость и срок эксплуатации возведенного здания.

Вид утеплителя	Особенности
Отмостка с керамзитом	Если в качестве утеплителя был выбран керамзит, то в этом случае не потребуются никакие особые знания. Также такой вариант довольно экономный. В траншею нужно уложить глину, гидроизоляционный материал, песок и дронит. После этого только засыпается керамзит. Поверх него – дронит и песок. Последним слоем будет специальный декоративный материал.
Утепление с помощью пенопласта	Большая часть структуры пенопласта – это воздух. Он обладает высокими показателями звуко- и теплоизоляции. Укладывать в траншею его очень просто, ведь продается он чаще в виде небольших плит.
Пеноизол для утепления конструкции	Готовые листы пеноизола укладываются по той же схеме, что и другие материалы. Преимуществом является то, что плиты не имеют швов, поэтому риск образования щелей, в которые может попасть вода – минимальный.
Утепление с помощью пеноплекса	Для того, чтобы утеплить отмостку, можно использовать листы пеноплекса толщиной 50 мм ( нужно два слоя) или сразу уложить слой с листами, толщина которых составляет 100 мм. Места стыков защищаются с помощью полиэтилена с повышенным показателем плотности. Укладывают его наверх на слой из пеноплекса.

Армирование и бетонирование

Для этого этапа работ используют уже готовую сетку или же ее можно сделать самостоятельно непосредственно по тому месту, где будет проходить укладка. Средний размер ячеек составляет, как правило, 150х150 мм. Соединения делаются с помощью сварки. Также можно воспользоваться специальной вязальной проволокой. В продаже присутствуют хомуты из пластика. Сетку нужно уложить на подпорки, изготовленные из камней или небольших кусочков кирпича. От сетки до верхней части опалубки обязательно оставляется зазор – минимум 1 см.

Армирование и бетонирование

Для того, чтобы сделать отмостку, подготовленная смесь выливается в опалубку. Нужно проследить, чтобы все промежутки ячеек были тщательно заполнены. Для того, чтобы вышли пузырьки воздуха, бетонная масса протыкается в разных местах арматурными штырями. Потом эти отверстия нужно будет заделать раствором. Бетон начнет схватываться примерно через двое суток. Максимального показателя прочности вещество достигает спустя 28 суток.

Вкратце о последующих этапах

После этого необходимо заняться выполнением водоотвода, расположенного по всем краям установленной отмостки. Сделать это можно несколькими разными способами.

Первый вариант. К отмостке вплотную укладываются на подстилающий слой из щебня или песка асбестоцементные трубы, диаметр которых должен достигать 100 мм. Предварительно их нужно распилить пополам.

Второй вариант. По щебеночной подушке устраивается специальный монолитный бетонный желоб. Для обеспечения наиболее подходящей формы можно воспользоваться небольшим отрезком трубы из металла или же предварительно ошкуренным бревном.

Обустройство водоотвода

Очень важно правильно утеплить отмостку, ведь от этого напрямую зависит сохранность тепла в доме, его устойчивость и срок службы.

Утепление отмостки вокруг дома: способы и инструкции

Утеплённая правильным образом отмостка представляет собой конструкцию, состоящую из нескольких слоев: гидроизоляционного материала, утеплителя, дренажа. Утепление отмостки предотвращает разрушение фундамента и стен дома, вымывание грунта, а также при постройке здания на пучинистых грунтах помогает избежать разрушительного влияния промерзания почвы.

Схема утепления отмостки

Чтобы правильно сделать утепление отмостки своими руками, нужно знать устройство и соблюдать очередность слоев «пирога».

Самый нижний слой – геотекстиль. Это слой, формирующий всю конструкцию.
Следующий слой в 10-15 см составляет песок.
Поверх песочной насыпи кладется слой утеплителя.
Следующий слой – снова песок 15 см.
Снова геотекстиль.
Слой мелкого щебня.
Декоративная плитка (или другой материал).

Для чего делается утепление отмостки вокруг дома

Утепление отмостки нужно для того чтобы уберечь ее от преждевременного разрушения вследствие пучения грунта в зимний период.

Есть у этого мероприятия и другие важные функции:

Снижение расходов на отопление дома;
Уменьшение сдвигов отмостки по отношению к цоколю здания.
Улучшение водонепроницаемости отмостки;
Возможность сократить глубину фундамента.

На пучинистых грунтах для определения величины залегания фундамента глубина промерзания имеет определяющее значение, даже если технические требования допускают меньшее заглубление.

И, наоборот: на малопучинистых грунтах глубина закладки фундамента не зависит от величины промерзания грунта вглубь. Глубина его залегания продиктована конструктивными особенностями дома.

Особенности утепления отмостки своими руками

Утепляя отмостку мелкозаглубленного фундамента дома, можно не учитывать промерзание грунта. Таким образом, даже при тратах на устройство утепленной отмостки, экономия будет весьма существенной.

Утепление – затратное мероприятие, но неразумная экономия может привести к бесполезности всех усилий. Работы будут иметь смысл только при параллельном утеплении отмостки, цоколя и фундамента своими руками.

Ширина утепления отмостки должна быть не менее величины промерзания грунта.

Утепление цоколя и отмостки пенополистиролом (плитами пеноплекс)

Оптимальным вариантом будет утепление отмостки экструдированным пенополистиролом. Утепление пеноплексом производят в таких местах, где невозможно применение иных утеплителей. Например, в избыточно влажных.

Кроме того он имеет другие преимущества:

высокую прочность на сжатие;
нулевой показатель водопоглощения и паропроницаемости;
долговечность;
легкость;
морозостойкость;
слабую горючесть;
экологичность.

Для утепления пеноплексом своими руками нужно применять 50 мм листы в два слоя или 100 мм листы в один слой. Места стыков пенополистироловых листов защитит полиэтилен повышенной плотности. Для этого ее укладывают поверх слоя плит пенополистирола.

Утепление ППУ

Пенополиуретан можно наносить на любую сложную поверхность и поэтому в домостроении его применяют практически везде.

Положительные свойства ППУ:

Имеет низкую теплопроводность;
Биологически резистентен;
Устойчив к разложению;
Используется как при низкой, так и при высокой температуре;
Требует 2-3 часа на выполнение всех работ;
Устойчив к воспламенению;
Имеет низкое водопоглощение;
Слой нанесения имеет целостность, без зазоров.

Недостаток состоит в токсичности одного из составляющих материала, что требует защитных мер при распылении средства.

Утепление керамзитом

Это один из самых распространенных материалов для утепления своими руками разных частей дома. Он эффективен и пожаробезопасен. Отличается величиной гранул (от 2 до 40 мм): гравий, щебень и песок. Керамзитовый песок используется как наполнитель для растворов бетона. Керамзитовый гравий более морозостоек и водостоек, чем песок и щебень. Его используют в основном для утепления своими руками подвалов, гаражей, а также цоколя и отмостки.

Утепление отмостки керамзитом не требует больших затрат и особых знаний. В выкопанное углубление для отмостки закладывается слой глины и гидроизоляции, сверху песок и дронит, как защита от проседания. Затем керамзит и снова слой дронита и песка. Сверху щебень для дизайна территории.

Керамзит абсолютно безвреден и хорошо защищает фундамент от проникновения влаги. К тому же, он очень дешев.

Важный этап утепления – устройство дренажа. Уровень грунтовых вод на влажных участках около 1 метра. При намокании керамзит утрачивает большинство своих теплоизоляционных свойств, из-за этого следует сделать отвод воды от дома.
В удалении от основания дома выкапывают траншею, в нее кладут геотекстиль, слой щебня и трубы. Дренажные трубы закрывают слоем щебня, краями геотекстиля и засыпают песком.

Устройство отмостки своими руками

Утепленная отмостка важна для обустройства домов на влажных пучинистых грунтах. Напитанная влагой почва с наступлением сильных морозов может начать сдвигаться, подниматься и разрушать фундамент. С потеплением начинается обратный процесс – почва оседает, что также негативно влияет на основу здания.

Основная цель утепления – предотвратить эти процессы. Если известна схема укладки слоев и основные этапы работы, то сделать утепление сможет даже новичок. Утеплитель пеноплекс прост в работе и эффективно защищает нижние элементы здания от холода.

Процесс работы включает в себя следующие этапы:

Устройство места для последующих манипуляций. Расчищается место, убираются корни, снимается верхний шар земли с растительностью на глубину слоев утеплителя. Нужно верно рассчитать эту величину, она зависит от теплотехнических характеристик.Тщательно убирается вся растительность, поскольку в дальнейшем она будет разрушать своей корневой системой отмостку и само строение.
На расчищенное место укладывается щебень в качестве дренажного слоя. Нужно рассчитать его слой путем вычитания из высоты дерновой прослойки толщину облицовочной плитки и песочной подушки.
Вырытое углубление обносят по периметру опалубкой. Защиту от проникновения влаги следует сделать из глины, которая распределяется по канаве и трамбуется слоем в 25 см.
Насыпается следующий слой песка, для обеспечения усадки поливается водой.
На слой песка укладывается экструдированный пенополистирол.
Поверх полистирола помещается тротуарная плитка или другой материал.

К работам по обустройству утепления отмостки своими руками нужно тщательно подготовиться и определиться в выборе теплоизоляционного материала. Возможность применения какого-либо конкретного материала решается индивидуально в каждом частном случае. Если все сделать качественно и правильно с технологической точки зрения, то результат работы будет радовать долгие годы.

Утеплённая отмостка вокруг дома. Утепление отмостки в Москве и Области. Цены.

«Первая дачная компания» — надежный подрядчик для выполнения работ по благоустройству частных территорий в Москве, Владимире, Калуге, Туле, Твери и областях. Одной из приоритетных услуг фирмы выступает устройство отмостки для защиты фундамента от влаги и мороза. Мы знаем, как правильно смонтировать и утеплить пояс вокруг дома. Привлекая к работе материалы исключительного качества и ответственные бригады мастеров, компания гарантирует эффективный результат в сжатые сроки, доступные цены и проверенные опытом технологии строительства.

Функции и задачи отмостки

Отмосткой называют пояс вокруг дома, облицованный бетоном или тротуарной плиткой. Функции отмостки заключаются не только в создании эстетической завершенности экстерьера, но и в защите фундамента от негативных воздействий окружающей среды.

Возводя отмостку толщиной от 0,8 до 1,5 м, владелец здания вправе рассчитывать на:

Получение непроходимого барьера для дождевых и талых вод. Попадая на фундамент, влага вымывает из-под него песчаную подушку, разрушает целостность конструкции, что приводит к появлению трещин на стенах дома. Благодаря отмостке фундамент остается сухим, а значит – продлеваются сроки эксплуатации здания.
Поддержание тепла вокруг фундамента – защитный пояс с утеплением препятствует промерзанию почвы в зимний период, за счет чего грунт не пучится и не оказывает давления на фундамент. Утепление отмостки является необязательной, но достаточно важной процедурой, ведь без керамзита, пеноплекса или других материалов утепления конструкция не будет выполнять возложенные на нее задачи на 100%.

Отмостка без утепления подойдет для регионов, где средняя минусовая температура не превышает -5 градусов по Цельсию. В остальных случаях стоит один раз потратиться на дополнительные материалы, избежав проблем с фундаментом на долгие годы.

Зачем утеплять отмостку?

Защитить фундамент от движения почвы при перепаде температур поможет утепление отмостки. Процедура убережет задние от преждевременного разрушения, предупредит появление трещин в стенах.

Утепление отмостки также будет способствовать:

снижение затрат на отопление жилой площади;
уменьшению риска отслойки отмостки от цоколя;
повышению влгостойкости отмостки.

Толщина утепления напрямую зависит от глубины промерзания почвы в конкретном регионе. Если зимой грунт промерзает максимум на 1,5 метров, то толщина слоя должна составлять не менее 150 см, а лучше на 20-40 см больше.

Утепление отмостки выступает обязательным условием для сезонных частных домов. Если помещение отапливается при минусовых температурах, то грунт вокруг фундамента промерзает не так сильно. Если в доме проживают сезонно, то обязательно делают утепленную отмостку – в противном случае, через 2-3 года в стенах здания образуются трещины, что грозит скорым разрушением постройки.

Схема утепления отмостки

Устройство отмостки предполагает создание нескольких слоев. Технология возведения отмостки с утеплителем или без предполагает точное соблюдение последовательности укладки материалов по принципу «пирога».

Как выглядит схема утепления отмостки керамзитом, пенополистеролом или ППУ? Нужно последовательно наложить все слои отмостки (снизу-вверх):

Утрамбовка глины и выкладывание основания полосы геотекстилем.
Укладка песка под небольшим уклоном к дренажной канаве (толщина песчаного слоя составляет 10-15 см).
Утепление отмостки керамзитом, пеноплексом на толщину, соответствующую глубине промерзания почвы в конкретном регионе. Для климатических условий Москвы достаточно метрового утепления.
Укладка ПВХ-материала, который одной стороной крепится к цоколю, а другой спускается в дренажную канаву.
Засыпка отмостки слоем песка толщиной 10-15 см, укладка геотекстиля, разделяющего песок и щебень.
Последний слой состоит из плотно утрамбованного мелкого щебня, тротуарной плитки или других облицовочных материалов.

Бетонная отмостка дополнительно нуждается в установке армирующей сетки или формировании жесткого арматурного каркаса.

Ассортимент изоляционных материалов для утепления

Сделать утепленную отмостку помогут специальные изоляционные материалы — экструдированныйпенополистирол, пенопласт, пеноплекс, керамзит. Структурируем достоинства и недостатки разных категорий утеплителей в таблице:

Тип утеплителя	Преимущества	Недостатки
Напыление пенополиуретана	Прочность к физическим воздействиям, морозустойчивость, легкость монтажа	Высокая степень горючести и подверженности атмосферным явлениям
Плиты пенопласта, пеноплекса, полистирола	Простота установки, низкая теплопроводность и паропроницаемость, доступность ценовой политики	Неустойчивость перед огнем и грызунами, ломается при механическом воздействии
Керамзит	Экологичность, устойчивость к огню и температурным перепадам, низкая цена	Высокая теплопроводность, при сильном намокании теряет полезные свойства

Утепление отмостки – ответственный шаг, от которого зависит целостность не только фундамента, но и всего дома. Первоочередное внимание важно уделить утеплителю, а потому поговорим подробнее о наиболее приемлемых материалах для центральной части России.

Экструдированный пенополистирол

Утепление отмостки пенополистеролом – популярная услуга среди клиентов «Первой дачной компании». Перед вами – прочный, плотный материал с низкой теплопроводностью.

Достоинства отмостки, утепленной пенополистеролом заключаются в:

Морозостойкости.
Нулевом показателе паропроницаемости и водопоглощения.
Долговечности.
Слабой горючести.
Экологичности.

Материал легко укладывать – мастеру не потребуются особые навыки или специальные инструменты. Технология монтажа пенополистерола предполагает возведение слоя высотой 1 м.

Пенопласт

Утепление пенопластом гарантирует отличную теплоизоляцию и простоту укладки отмостки. Материал легко режется и быстро принимает нужную форму, отличается доступной стоимостью.

Однако наряду с преимуществами имеется немало «минусов»: пенопласт недолговечен, неустойчив к механическим повреждениям, отличается высоким уровнем горючести.

Технология укладки пенопласта в обязательном порядке требует формирование вышележащего армированного слоя.

Утепление отмостки пеноизолом

Утепление пеноизолом гарантирует низкую теплопроводность и долгие эксплуатационные сроки отмостки. Материал наносится методом распыления, что предполагает отсутствие стыков и швов.

Отдавая предпочтение пеноизолу помните, что такой материал требует повышенной защиты от воды, ведь он склонен к разрушению в условиях избыточной влаги.

Утепление пенополиуретаном

Пенополиуретан считается популярным строительным материалом, ведь его легко наносить на любые поверхности. Утепление отмостки – не исключение.

Преимущества отмостки из понеполиуретана описываются положительными характеристиками ППУ, в том числе:

низкой теплопроводностью;
устойчивостью к разложению;
устойчивостью к температурным перепадам, воспламенениям;
низким уровнем водопоглощения;
легкостью монтажа.

ППУ – токсичный материал, а потому при его нанесении необходимо принять соответствующие защитные меры.

Керамзит

Керамзит – прочный, износоустойчивый, долговечный материал, с которым легко работать. Керамзит производится из натурального сырья – глины и сланца, а потому отличается экологичностью, невысокой стоимостью.

Керамзит огнеупорен и пожаробезопасен, хорошо защищает фундамент от влаги.

Единственным недостатком материала является низкая теплопроводность – для того, чтобы утепление отмостки было эффективным, потребуется толстый слой керамзита.

Важный момент! При сильном намокании керамзит утрачивает часть своих уникальных свойств, а потому утепление отмостки керамзитом нуждается в установке дренажной системы.

Утепление отмостки: последовательность процедуры

Утепление отмостки крайне необходимо при обустройстве домов, возведенных на глинистой, пучинистой почве. Грунт, пропитанный влагой, замерзает при минусовой температуре и начинает подниматься, разрушая фундамент. В период оттепели наблюдается обратный процесс – почва опускается, а вместе с землей проседает и здание.

Обратившись в «Первую дачную компанию», клиент может рассчитывать на профессиональное утепление отмостки по низким ценам. Процесс работы нашей бригады предполагает реализацию ряда последовательных шагов:

Разметка периметра будущей отмостки с учетом всех требований и стандартов, снятие верхнего слоя земли.
Укладка щебня в качестве дренажного слоя, а также 25-сантиметрового слоя глины в качестве защиты от проникновения влаги.
Установка песчаной подушки.
Укладка материалов, обеспечивающих утепление – керамзита, ППУ, пенополистирола, при необходимости – обработка швов.
Работа с лицевым слоем – монтаж тротуарной плитки, бетона.

Точное соблюдение технологий, внимательность и аккуратность при выполнении работы обеспечат надежную защиту фундамента на долгие годы. Утепление отмостки можно выполнить самостоятельно, но разумнее обратиться к специалистам своего дела, способным рассчитать оптимальную ширину и глубину отмостки с учетом особенностей почвы конкретного региона.

Квалифицированные сотрудники «Первой дачной компании» предоставят бесплатные консультации по всем вопросам, связанным с возведением отмостки и ее утеплением. Занимаясь проектами по благоустройству частных территорий на протяжении более 10 лет, мы знаем все нюансы и секреты обустройства защитных поясов вокруг дома.

Отзывы о компании подтверждают: утепление отмосток с «Первой дачной» гарантирует эффективное, бесперебойное функционирование защиты долгое время. С нами не страшны самые лютые морозы и самые обильные осадки – ваш дом будет надежно укрыт от негативного влияния!

Как сделать утепленную отмостку вокруг дома, инструкция

Отмостка является необходимым элементом дома, и чтобы это понять, нужно выяснить – какие задачи она выполняет. К примеру, у нас есть дом на ленточном фундаменте, дожди и талый снег попадают в грунт возле фундамента и увлажняют его. Когда наступают морозы, вода в грунте превращается в лёд и расширяется, что создает морозное пучение, обладающее большой разрушительной силой.

Даже если фундамент заложен ниже глубины промерзания, касательные силы морозного пучения все равно на него действуют. То есть, мокрый замерзший грунт приклеивается к фундаменту и при пучении подымает его.

Для малозаглубленных фундаментов, утепленная отмостка является обязательной, а для заглубленной ленты и монолитной плиты желательной.

Утепленная отмостка выполняет следующие задачи:

Отводит влагу от фундамента.
Уменьшает глубину промерзания.
Существенно уменьшает силы морозного пучения.
Является дорожкой вокруг дома.
Уменьшает теплопотери через фундамент.

Схема утепленной отмостки

Что нужно знать перед строительством отмостки:

Капли, падающие с крыши, не должны попадать на открытый грунт. Площадь крыши огромная, и вся вода с этой площади должна куда-то деваться. Капли должны попадать на отмостку, стекать в дренажные лотки и отводится в траншею(дренаж) и подальше от фундамента.
Ширина отмостки должна быть шире кровельного свеса примерно на 20 см.
Стандартная ширина отмостки составляет 80-120 см. На грунтах с карстами рекомендуется делать отмостку шириной 150-300 см.
Толщина бетона должна быть 80-100мм.
Во избежание трещин, бетонную отмостку разделяют на сегменты по 2-3 метра. Это называется деформационным(температурным) швом.
Уклон отмостки должен составлять 3 см на метр.
Уровень отмостки должен быть выше, чем уровень близлежащего грунта.
Отмостку нельзя жестко крепить к фундаменту, так как это плавающая конструкция.
Вода с отмостки должна сливаться в дренажные трубы.

Рекомендуем делать отмостку шириной именно 120 см, так как листы ЭППС имеют такую ширину, и не придется их подрезать.

Утепленная отмостка и цоколь фундамента

Этапы строительства утепленной отмостки:

Сперва нужно произвести вертикальную гидроизоляцию ленты фундамента.
Далее утеплить ленту фундамента снаружи листами пенополистирола толщиной 50 мм.
Вокруг дома убирается вся трава и плодородный слой земли, который обычно составляет 20-30 см.
Далее засыпается слой песка, толщиной 20-35 см, проливается водой и хорошо трамбуется, к примеру, виброплитой или виброногой.
Далее слой песка тщательно выравнивается.
Требуемый уклон лучше организовать при помощи песка, чтобы толщина бетона была везде равномерной.
Выравнивать плоскость и уклон песка можно правилом по деревянным направляющим или маякам.
Далее укладываете листы ЭППС на песчаное основание.
Соблюдайте зазор в 5 мм между листами, и заполните зазоры монтажной пеной.
Затвердевшая выпершая пена срезается ножом.
Далее выставляется съемная деревянная опалубка, которая будет удерживать бетон и работать как направляющая для правила.
Опалубку нужно качественно зафиксировать, забив колышки в землю для подпорки.
Далее на листы утеплителя укладывается армирующая сетка диаметром прутка 5мм и ячейкой 100 на 100 мм. Нахлест 20 см.
Арматурная сетка укладывается на камешки, которые приподнимают ее на 3-4 сантиметра, создавая защитный слой бетона.
Последним этапом является заливка и уплотнение бетоном марки М200-М250, который можно изготовить самостоятельно, или заказать готовый бетон на заводе.

Чтобы бетон не пересыхал, первые семь дней бетон нужно проливать водой, а еще лучше накрыть пленкой.

Отметим, что если не предусмотреть в отмостке компенсационные швы, трещины в бетоне практически неизбежны. Отсутствие утеплителя под отмосткой также существенно увеличиает вероятность трещин.

Есть два варианта выполнения швов:

При помощи тонких деревянных перемычек в отмостке.
Нарезанием швов в бетоне болгаркой с диском по бетону.

Сегменты отмостки делятся на участки по 2-3 метра, а швы заполняются гибкими герметиками.

Состав бетона для отмостки — М250

1 ведро цемента М400
2 ведра песка
4 ведра щебня фракции 5-25
0.6-0.7 ведра воды.

Стоит отметить, что песок может быть влажным, и тогда количество добавляемой воды в бетон придется уменьшать. Для более пластичного (жидкого) состояния, добавляйте в бетон пластификатор. Более правильно будет смешивать пластификатор с водой, и уже потом добавлять к сухим компонентам (щебень, песок, цемент).

Старайтесь избегать лишней воды в бетоне, так как она уменьшает марочную прочность.

Утепление фундамента напыляемым пенополиуретаном

Утепленная отмостка, видео

Международный журнал научных и технологических исследований

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616) —

Международный журнал научных и технологических исследований — это международный журнал с открытым доступом из различных областей науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их приложениям.

Приветствуются статьи, содержащие оригинальные исследования или расширенные версии уже опубликованных статей конференций / журналов. Статьи для публикации отбираются на основе экспертной оценки, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

IJSTR обеспечивает широкую политику индексации, чтобы опубликованные статьи были хорошо заметны для научного сообщества.

IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации, так как он является «ЗЕЛЕНЫМ журналом» в Интернете.

Мы приглашаем вас представить высококачественные статьи для рассмотрения и возможной публикации во всех областях техники, науки и технологий.Все авторы должны согласиться с содержанием рукописи и ее представлением для публикации в этом журнале, прежде чем она будет отправлена нам. Рукописи следует подавать в режиме онлайн

IJSTR приветствует ученых, заинтересованных в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качественные материалы.Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать значимость рецензируемой рукописи и то, способствует ли исследование развитию знаний и развитию теории и практики в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу [email protected]

IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в областях инженерии, науки и технологий.Все рукописи проходят предварительное рецензирование редакционной комиссией. Вклады должны быть оригинальными, ранее или одновременно не публиковаться где-либо еще, и перед публикацией они должны быть подвергнуты критическому анализу. Статьи, которые должны быть написаны на английском языке, должны иметь правильную грамматику и правильную терминологию.

IJSTR — это международный рецензируемый электронный онлайн-журнал, который выходит ежемесячно. Цель и сфера деятельности журнала — предоставить академическую среду и важную справочную информацию для продвижения и распространения результатов исследований, которые поддерживают высокоуровневое обучение, преподавание и исследования в области инженерии, науки и технологий.Поощряются оригинальные теоретические работы и прикладные исследования, которые способствуют лучшему пониманию инженерных, научных и технологических проблем.

Изоляционное покрытие | Piping Technology & Products, Inc.

Компания Piping Technology and Products рекомендует использовать несколько слоев для опор холодного башмака с общей толщиной изоляции четыре дюйма или больше.

В полевых условиях холодные башмаки обычно соединяются с существующей изоляцией линии. Из-за низкой температуры трубы влага из окружающего воздуха может попадать в трубу через зазоры, которые могут существовать между холодным башмаком и изоляцией линии. При более низких температурах, когда требуется более толстая изоляция, существует большая вероятность попадания влаги в трубу. Это связано с увеличенной площадью единственной сопрягаемой поверхности между изоляцией лески и холодным башмаком.

Решение, которое устраняет эту потенциальную проблему, заключается в обеспечении нескольких сопрягаемых поверхностей между изоляцией линии и опорой трубы.Следовательно: когда толщина изоляции составляет четыре дюйма и больше, несколько слоев обеспечивают улучшенную изоляцию от влаги за счет ступенек между разными слоями.

Чтобы определить толщину каждого слоя, обратитесь к предлагаемой нами таблице слоев на следующей странице. Чтобы использовать эту таблицу, укажите общую толщину изоляции, чтобы определить, сколько слоев предлагается и какой толщины должен быть каждый слой.

Пример: четырехдюймовая (4 ″) труба, для которой требуется пятидюймовая изоляция. Согласно предложенной PT&P таблице слоев необходимо два слоя.Рекомендуется, чтобы толщина первого слоя (внутреннего слоя) составляла 2 дюйма, а второго слоя (внешнего слоя) — 2 дюйма.

Piping Technology and Products может адаптировать систему слоев в соответствии с требованиями заказчика. Прилагаемая таблица слоев является лишь ориентиром.

НОМИНАЛ
Толщина изоляции	Слой 1	Уровень 2	Уровень 3
1 ″	1 ″
1.5 ″	1,5 ″
2 ″	2 ″
2,5 ″	2,5 ″
3 ″	3 ″
3,5 ″	3,5 ″
4 ″	2 ″	2 ″
4,5 ″	2 ″	2,5 ″
5 ″	2,5 ″	2.5 ″
5,5 ″	2,5 ″	3 ″
6 ″	2,5 ″	3,5 ″
6,5 ″	2,5 ″	2 ″	2 ″
7 ″	2,5 ″	2,5 ″	2 ″
8 ″	3 ″	2,5 ″	2,5 ″

Механическая изоляция — типы и материалы

Любая поверхность, более горячая, чем окружающая среда, будет терять тепло.Потери тепла зависят от многих факторов, но преобладают температура поверхности и ее размер.

Укладка изоляции на горячую поверхность снизит температуру внешней поверхности. Благодаря теплоизоляции поверхность объектов будет увеличиваться, но относительный эффект снижения температуры будет намного больше, а потери тепла уменьшатся.

Аналогичная ситуация возникает, когда температура поверхности ниже температуры окружающей среды. В обоих случаях теряется некоторая энергия. Эти потери энергии можно уменьшить, установив практичную и экономичную изоляцию на поверхностях, температура которых сильно отличается от окружающей.

Категории изоляционных материалов

Изоляционные материалы или системы также можно классифицировать по диапазону рабочих температур.

Существуют разные мнения относительно классификации механической изоляции в зависимости от диапазона рабочих температур, для которого используется изоляция. Например, слово криогеника означает «производство холода»; однако этот термин широко используется как синоним для многих низкотемпературных применений. Не ясно, в какой точке шкалы температур заканчивается охлаждение и начинается криогенизация.

Национальный институт стандартов и технологий в Боулдере, штат Колорадо, считает, что криогеника связана с температурами ниже -180 ° C. Они основывали свое определение на понимании того, что нормальные точки кипения так называемых постоянных газов, таких как гелий, водород, азот, кислород и нормальный воздух, лежат ниже -180 ° C, в то время как фреоновые хладагенты, сероводород и другие распространенные хладагенты имеют температуру кипения выше -180 ° C.

Понимая, что некоторые из них могут иметь другой диапазон рабочих температур, по которому можно классифицировать механическую изоляцию, в отрасли механической изоляции обычно приняты следующие определения категорий:

Категория	Определение
Криогенные приложения	-50 ° F и ниже
Тепловые приложения:
Холодильное оборудование, холодная вода и ниже температуры окружающей среды	от -49 ° F до + 75 ° F
Средняя и высокая температура.приложения	от + 76 ° F до + 1200 ° F
Применение огнеупоров	+ 1200 ° F и выше

Ячеистая изоляция состоит из небольших отдельных ячеек, которые либо соединяются между собой, либо изолированы друг от друга, образуя ячеистую структуру. Стекло, пластмассы и резина могут содержать основной материал, и используются различные пенообразователи.

Ячеистая изоляция часто дополнительно классифицируется как открытая ячейка (т.е.е. ячейки соединяются между собой) или закрытые ячейки (ячейки изолированы друг от друга). Как правило, материалы с закрытыми ячейками более 90% считаются материалами с закрытыми ячейками.

Волокнистая изоляция состоит из волокон малого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и они обычно (но не всегда) скрепляются связующим веществом. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.

Волокнистая изоляция подразделяется на изоляцию на шерстяной или текстильной основе.Утеплители на текстильной основе состоят из тканых и нетканых волокон и пряжи. Волокна и пряжа могут быть органическими или неорганическими. Эти материалы иногда поставляются с покрытиями или в виде композитов с определенными свойствами, например атмосферостойкость и химическая стойкость, отражательная способность и т. д.

Чешуйчатая изоляция состоит из мелких частиц или хлопьев, которые тонко разделяют воздушное пространство. Эти хлопья могут быть соединены вместе, а могут и не быть. Вермикулит, или вспученная слюда, представляет собой чешуйчатую изоляцию.

Гранулированная изоляция состоит из небольших узлов, которые содержат пустоты или пустоты. Эти материалы иногда считают материалами с открытыми порами, поскольку газы могут переноситься между отдельными пространствами. Изоляция из силиката кальция и формованного перлита считается гранулированной изоляцией.

Отражающая изоляция и обработка добавляются к поверхностям для снижения длинноволновой эмиссии, тем самым уменьшая лучистую теплопередачу на поверхность или от нее.Некоторые системы светоотражающей изоляции состоят из нескольких параллельных тонких листов или фольги, расположенных на расстоянии друг от друга, чтобы минимизировать конвективную теплопередачу. Куртки и облицовки с низким коэффициентом излучения часто используются в сочетании с другими изоляционными материалами.

Некоторые примеры типов изоляции

Ячеистая изоляция

Эластомер

Эластомерная изоляция определяется ASTM C 534, Тип I (предварительно сформованные трубы) и Тип II (листы). В стандарте ASTM есть три широко доступных сорта.

Эластомерные утеплители

Марка	Базовое описание	Темп. Лимиты	Индекс распространения пламени / Индекс развития дыма
1	Широко используется в типичных коммерческих системах	от -297 ° F до 220 ° F	толщиной от 25/50 до 1½ дюйма.
2	High temp. использует	от -297 ° F до 350 ° F	Нет 25/50 Номинальный
3	Используется с нержавеющей сталью при температуре выше 125 ° F	от -297 ° F до 250 ° F	Нет 25/50 Номинальный

Все три класса представляют собой гибкую и упругую пенопластовую изоляцию с закрытыми порами.Максимальная проницаемость для водяного пара составляет 0,10 перм-дюйма, а максимальная теплопроводность при температуре 75 ° F составляет 0,28 БТЕ дюйм / (ч фут ² F) для классов 1 и 3, а для класса 2 составляет 0,30 БТЕ дюйма / (ч фут ^{). 2} F). Состав класса 3 не содержит выщелачиваемых хлоридов, фторидов, поливинилхлорида или каких-либо галогенов.

Предварительно сформованная трубчатая изоляция доступна с размерами внутреннего диаметра от 3/8 «до 6 IPS, толщиной стенки от 3/8» до 1½ «и типичной длиной 6 футов. Трубчатый продукт доступен с предварительно нанесенным клеем и без .Листовая изоляция доступна непрерывной длины шириной 4 фута или 3 фута на 4 фута и с толщиной стенок от 1/8 дюйма до 2 дюймов. Листовой продукт доступен как с предварительно нанесенным клеем, так и без него.

Эти материалы обычно устанавливаются без дополнительных замедлителей парообразования. Дополнительная защита от паров может потребоваться при установке на трубопроводе с очень низкими температурами или в условиях постоянно высокой влажности. Все швы и точки соединения должны быть заделаны контактным клеем, рекомендованным производителем.Для наружного применения необходимо нанести атмосферостойкую куртку или рекомендованное производителем покрытие для защиты от ультрафиолета и озона.

Ячеистое стекло

Ячеистое стекло определяется ASTM как изоляция, состоящая из стекла, обработанного для образования жесткого пенопласта, имеющего преимущественно структуру с закрытыми порами. Ячеистое стекло соответствует стандарту ASTM C552, «Стандартные технические условия на теплоизоляцию из ячеистого стекла» и предназначено для использования на поверхностях, работающих при температурах от -450 до 800 ° F.Стандарт определяет две степени и четыре типа, а именно:

Изоляция из ячеистого стекла

Тип	Форма и доступные классы
I	Плоский блок, классы 1 и 2
II	Трубы и трубки, готовые, классы 1 и 2
III	Формы специального изготовления, классы 1 и 2
IV	Доска сборная, сорт 2

Пеностекло выпускается блочно (Тип I).Блоки продукта типа I обычно отправляются производителям, которые производят готовые формы (типы II, III и IV), которые поставляются дистрибьюторам и / или подрядчикам по изоляции.

Максимальная теплопроводность определяется по классам следующим образом (для выбранных температур):

Температура, ° F	1 класс	2 класс
Тип I, Блок
-150 ° F	0,20	0,26
-50 ° F	0.24	0,29
50 ° F	0,30	0,34
75 ° F	0,31	0,35
100 ° F	0,33	0,37
200 ° F	0,40	0,44
400 ° F	0,58	0,63
Тип II, труба
100 ° F	0,37	0,41
400 ° F	0.69	0,69

Стандарт также содержит требования к плотности, прочности на сжатие, прочности на изгиб, водопоглощению, паропроницаемости, горючести и характеристикам горения поверхности.

Ячеистая стеклянная изоляция — это жесткая неорганическая негорючая, непроницаемая, химически стойкая форма стекла. Доступны лицевые или безлицевые (с рубашкой или без нее). Из-за широкого диапазона температур в различных диапазонах рабочих температур иногда используются разные технологии изготовления.

Как правило, изготовление изоляции из пеностекла включает склеивание нескольких блоков вместе с образованием «заготовки», которая затем используется для изготовления изоляции труб или специальных форм. Используемый клей или адгезивы различаются в зависимости от предполагаемого конечного использования и расчетных рабочих температур. Для применений при температуре ниже окружающей среды обычно используются клеи-расплавы, такие как асфальт ASTM D 312 Type III.

В системах с температурой выше окружающей среды или там, где органические клеи могут представлять проблему (например, при использовании LOX), в качестве производственного клея часто используется неорганический продукт, такой как гипсовый цемент.Для определенных областей применения могут быть рекомендованы другие клеи. При определении изоляции из пеностекла укажите условия эксплуатации системы, чтобы обеспечить надлежащее изготовление.

Волокнистая изоляция

Волокнистая изоляция состоит из волокон небольшого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и они обычно (но не всегда) скрепляются связующим веществом. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.

Волокнистая изоляция

Труба из минерального волокна

Изоляция труб из минерального волокна соответствует стандарту ASTM C 547.Стандарт содержит пять типов, классифицируемых в первую очередь по максимальной температуре использования.

Тип	Форма	Максимальное использование Температура, ° F
I	Литой	850 ° F
II	Литой	1200 ° F
III	Прецизионная V-образная канавка	1200 ° F
IV	Литой	1000 ° F
В	Литой	1400 ° F

Стандарт дополнительно классифицирует продукты по сортам.Продукты класса A можно «налепить» при максимальной указанной температуре использования, в то время как продукты класса B предназначены для использования с графиком нагрева.

Указанная максимальная теплопроводность для всех типов составляет 0,25 Btu in / (час фут ² ° F) при средней температуре 100 ° F.

Стандарт также содержит требования к сопротивлению потеканию, линейной усадке, сорбции водяного пара, характеристикам горения на поверхности, характеристикам горячей поверхности и содержанию неволокнистых частиц (дроби). Кроме того, в стандарте ASTM C 547 имеется дополнительное требование к характеристикам коррозии под напряжением, если продукт будет использоваться в контакте с трубопроводами из аустенитной нержавеющей стали.

Изделия для изоляции труб из стекловолокна обычно относятся к Типу I или Типу IV. Продукция из минеральной ваты будет соответствовать более высоким температурным требованиям для типов II, III и V.

Эти изоляционные материалы для труб могут быть снабжены различными покрытиями, устанавливаемыми на заводе, или же они могут быть покрыты рубашкой в полевых условиях. Также доступны системы изоляции труб из минерального волокна с «самосушивающимся» впитывающим материалом, который непрерывно обертывается вокруг труб, клапанов и фитингов. Эти продукты предназначены для сохранения сухости изоляционного материала трубопроводов с охлажденной водой в местах с высокой влажностью.

Изоляционные секции труб из минерального волокна обычно поставляются длиной 36 дюймов и доступны для большинства стандартных размеров труб. Доступная толщина варьируется от 1/2 дюйма до 6 дюймов.

Гранулированная изоляция

силикат кальция

Теплоизоляция из силиката кальция определяется ASTM как изоляция, состоящая в основном из водного силиката кальция и обычно содержащая армирующие волокна.

Трубопровод из силиката кальция и изоляция блоков соответствуют стандарту ASTM C 533.Стандарт содержит три типа, классифицируемых в основном по максимальной температуре использования и плотности.

Теплоизоляция из силиката кальция

Тип	Максимальная температура использования (° F) и плотность
I	Макс.температура 1200 ° F, максимальная плотность 15 шт. / Фут
IA	Макс.температура 1200 ° F, максимальная плотность 22 шт.
II	Максимальная рабочая температура 1700 ° F

Стандарт ограничивает рабочую температуру от 80 ° F до 1700 ° F.

Изоляция для труб из силиката кальция поставляется в виде полых цилиндров, разделенных пополам по длине или изогнутых сегментов. Изоляционные секции труб обычно поставляются длиной 36 дюймов и доступны в размерах, подходящих для большинства стандартных размеров труб. Доступная толщина в один слой составляет от 1 дюйма до 3 дюймов. Более толстая изоляция поставляется в виде вложенных секций.

Изоляция блоков из силиката кальция поставляется в виде плоских секций длиной 36 дюймов, шириной 6 дюймов, 12 дюймов и 18 дюймов и толщиной от 1 дюйма до 4 дюймов.Блок с канавками доступен для установки блока на изогнутые поверхности большого диаметра.

Из стандартных профилей можно изготавливать специальные формы, такие как изоляция клапана или фитинга.

Силикат кальция

обычно покрывается металлической или тканевой оболочкой для внешнего вида и защиты от атмосферных воздействий.

Указанная максимальная теплопроводность для типа 1 составляет 0,41 БТЕ-дюйм / (ч · фут ² ° F) при средней температуре 100 ° F. Указанная максимальная теплопроводность для типов 1A и 2 составляет 0.50 БТЕ-дюйм / (час · фут ² ° F) при средней температуре 100 ° F.

Стандарт также содержит требования к прочности на изгиб (изгиб), прочности на сжатие, линейной усадке, характеристикам горения поверхности и максимальному содержанию влаги при поставке.

Типичные области применения включают трубопроводы и оборудование, работающие при температурах выше 250 ° F, резервуары, сосуды, теплообменники, паровые трубопроводы, изоляцию клапанов и фитингов, котлы, вентиляционные и выхлопные каналы.

Ссылка (-а):
https: // www.wbdg.org и http://www.roxul.com

Подробнее о механической изоляции

Часть 1:
Типы и материалы

Часть 2:
Требуемое пространство для изоляции

Часть 3:
Изоляция трубопроводов

Сохраняйте тепло с теплоизоляцией

Ключевые концепции
Физика
Теплообмен
Изоляция
Материаловедение

Введение
Что вы делаете, когда зимой очень холодно? Вероятно, вы включите обогреватель, наденете дополнительный слой одежды или прижметесь к теплому одеялу.Но задумывались ли вы когда-нибудь о том, почему куртка помогает не замерзнуть? Почему наша одежда изготовлена из ткани, а не из фольги? Найдите ответы в этом упражнении; Ваши результаты могут даже помочь вам найти лучший способ согреться на морозе!

Фон
Тепло — это форма энергии. Вам нужна энергия, чтобы что-то нагреть: например, чашка чая. Для приготовления чая вы, вероятно, используете энергию электричества или газа. Однако, когда чай станет горячим, он не останется горячим вечно.Просто оставьте чашку чая на столе на некоторое время, и вы уже знаете, что чем дольше вы ждете, тем холоднее будет. Это происходит из-за явления, называемого теплопередачей, которое представляет собой поток энергии в виде тепла. Если два объекта имеют разную температуру, тепло автоматически перетекает от одного объекта к другому, когда они соприкасаются. Тепловая энергия передается от более горячего объекта к более холодному. В случае с чаем тепло жидкости передается окружающему воздуху, который обычно холоднее чая.Как только оба объекта достигнут одинаковой температуры, передача тепла прекратится. Передача тепла за счет движения жидкостей (жидкостей или газов) называется конвекцией.

Другой тип теплопередачи — теплопроводность, при которой энергия перемещается через вещество (обычно твердое) от одной частицы к другой (в отличие от конвекции, когда движется само нагретое вещество). Нагревающаяся ручка кастрюли может быть примером кондукции.

Тепло также может передаваться посредством излучения. Вы могли испытать это, сидя у костра.Хотя вы не прикасаетесь к огню, вы можете почувствовать, как он излучает тепло вам в лицо, даже если на улице холодно. Если вы любите пить чай горячим, вы можете спросить, как можно уменьшить теплопередачу и как чай не остывает? Ответ — теплоизоляция. Изоляция означает создание барьера между горячим и холодным объектом, который уменьшает теплопередачу за счет отражения теплового излучения или уменьшения теплопроводности и конвекции от одного объекта к другому. В зависимости от материала преграды утеплитель будет более или менее эффективным.Барьеры, которые очень плохо проводят тепло, являются хорошими теплоизоляционными материалами, тогда как материалы, которые очень хорошо проводят тепло, имеют низкую изоляционную способность. В этом упражнении вы с помощью стакана горячей воды протестируете, из каких материалов получаются хорошие или плохие теплоизоляционные материалы. Как вы думаете, какой материал будет наиболее эффективным?

Материалы

Пять стеклянных банок с крышками
Ножницы (и взрослые для помощи при стрижке)
Лента
Алюминиевая фольга
пузырчатая пленка
Шарф шерстяной или другая шерстяная одежда
Бумага
Горячая вода из крана
Термометр
Холодильник
Таймер
Бумага для письма
Ручка или карандаш

Препарат

Отрежьте кусок алюминиевой фольги, пузырчатой пленки и бумаги (при необходимости обратитесь за помощью к взрослым).Каждый кусок должен быть достаточно большим, чтобы его можно было три раза разместить по бокам стеклянной банки.
Возьмите кусок алюминиевой фольги и оберните им стенки одной из банок. У вас должно получиться три слоя фольги вокруг стеклянной банки. Используйте ленту, чтобы прикрепить фольгу к банке.
Затем оберните другую банку пузырчатой пленкой, чтобы стекло также было покрыто в три слоя. Обязательно прикрепите пузырчатую пленку к банке.
Используйте обрезанную бумагу, чтобы обернуть третью банку тремя слоями бумаги.Еще раз прикрепите бумагу к стеклянной банке.
Возьмите другую стеклянную банку и оберните вокруг нее шарф или другую шерстяную ткань. Сделайте только три слоя упаковки и убедитесь, что шарф остается прикрепленным к банке.
Оставьте последнюю банку без упаковки. Это будет ваш контроль.

Процедура

Наполните каждую банку одинаковым количеством горячей воды из крана.
Используйте термометр для измерения температуры в каждой банке. Поместите палец в воду каждой банки (будьте осторожны, если вода из-под крана очень горячая) — как ощущается температура воды?
Запишите температуру для каждой банки и закройте крышки. Все температуры одинаковы или есть различия? Насколько велики различия?
Откройте холодильник и положите внутрь все пять банок. Убедитесь, что они все еще надежно завернуты. Почувствуйте температуру холодильника — какова его температура?
Положите термометр в холодильник. Какую температуру показывает термометр, когда вы кладете его в холодильник?
Когда все банки будут в холодильнике, закройте дверцу холодильника и установите таймер на 10 минут. Как вы думаете, что произойдет с банками и горячей водой за это время?
Через 10 минут откройте холодильник и выньте все банки на улицу. Банки ощущаются по-другому?
Открывайте каждую банку по очереди и измеряйте температуру воды термометром.Также проверьте температуру пальцем. Температура изменилась? Как изменилось по градуснику?
Повторите измерение температуры для каждой банки и запишите температуру для каждого оберточного материала. Температура в каждой банке изменилась одинаково? Какой оберточный материал привел к наименьшему изменению температуры, а какой — наибольшему?
Для лучшего сравнения рассчитайте разницу температур в начале и в конце теста для каждой банки (начало температуры в зависимости от температуры после 10 минут хранения в холодильнике). Можете ли вы определить по вашим результатам, какой материал является лучшим или самым слабым теплоизоляционным материалом?
Дополнительно: Будет ли температура продолжать изменяться одинаковым образом для каждого материала? Вы можете снова закрыть каждую банку и снова положить в холодильник на 10 минут. Результаты на этот раз такие же или другие?
Extra : Температура воды в холодильнике изменяется так же, как в морозильной камере, или при комнатной температуре? Повторите тест, но на этот раз вместо того, чтобы ставить стеклянные банки в холодильник, поместите их в морозильную камеру или храните при комнатной температуре. Насколько изменится температура воды за 10 минут? По-разному ли ведут себя разные упаковочные материалы?
Extra : Попробуйте найти другие материалы, которые, по вашему мнению, являются хорошими или плохими теплоизоляторами, и протестируйте их. Какой материал работает лучше всего? Вы можете придумать причину, почему?
Extra : Если вы вытащите банки из холодильника через 10 минут, вы, вероятно, все равно будете измерять разницу температур между водой внутри емкости и температурой внутри холодильника.Стеклянные банки можно дольше хранить в холодильнике и измерять их температуру каждые 15–30 минут. Сколько времени нужно, чтобы температура воды больше не изменилась? Какова конечная температура воды внутри стакана?
Extra : Помимо правильного выбора изоляционного материала, как еще можно улучшить теплоизоляцию? Повторите этот тест только с одним оберточным материалом. На этот раз измените толщину изоляционного слоя. Находите ли вы зависимость между толщиной изоляционного слоя и изменением температуры в холодильнике?

Наблюдения и результаты
Ваша горячая вода значительно остыла за 10 минут внутри холодильника? Хотя температура в холодильнике очень низкая, ваша горячая вода имеет высокую температуру. По мере того как тепловая энергия течет от горячего объекта к холодному, тепловая энергия от вашей горячей воды будет передаваться в окружающий холодный воздух внутри холодильника, как только вы поместите стеклянные банки внутрь.Самым важным механизмом теплопередачи в этом случае является конвекция, то есть воздух рядом с горячей водой нагревается горячей водой. Затем теплый воздух заменяется холодным, который также нагревается. В то же время холодный воздух охлаждает воду внутри банки. Тепло горячей воды отводится потоком холодного воздуха вокруг чашки. Если вы оставили банки в холодильнике достаточно долго, вы могли заметить, что температура меняется, пока горячая вода не достигнет температуры внутри холодильника.Без разницы температур воды и холодильника передача тепла прекратится.

Тепло из воды также теряется из-за теплопроводности: передачи тепла через материал, которая зависит от теплопроводности самого материала. Стеклянная банка относительно хорошо проводит тепло. Вы замечаете, что когда вы касаетесь стеклянной банки с горячей водой, она также становится горячей. Какой эффект имели разные упаковочные материалы? Вы должны были заметить, что при использовании упаковочных материалов температура воды через 10 минут внутри холодильника была выше, чем в неупакованном контроле.Почему? Упаковка стеклянной банки снижает передачу тепла от горячей воды к холодному воздуху внутри холодильника. Использование оберточных материалов с очень низкой теплопроводностью снижает теплопотери за счет теплопроводности. В то же время изолятор также может нарушать или уменьшать поток холодного воздуха вокруг стеклянной емкости, что приводит к меньшим потерям тепла за счет конвекции.

Одним из способов уменьшения конвекции является создание воздушных карманов вокруг банки, например, с помощью изоляторов, таких как пузырчатая пленка, ткань или шерсть, которые имеют много воздушных карманов.Воздух в целом является хорошим теплоизолятором, но может передавать тепло за счет конвекции. Однако, если воздушные карманы внутри изоляционного материала отделены друг от друга, тепловой поток из одного воздушного кармана в другой не может происходить легко. Это причина, по которой вам следовало измерить самую высокую температуру в банке, обернутой пузырьками, и банке, обернутой тканью. Это также объясняет, почему большая часть нашей одежды сделана из ткани и почему вам будет теплее, если надеть дополнительную куртку. Бумага и фольга облегчают отвод тепла, потому что у них не так много воздушных карманов.

Дополнительные материалы для изучения
Теплопередача — для детей, из журнала «Проблемы физики реального мира»
Как животные сохраняют тепло с помощью жира, из журнала Scientific American
Как работает термос? (Pdf), из Daily Science
Science Activity for All Ages !, from Science Buddies

Это мероприятие предоставлено вам в сотрудничестве с Science Buddies

Расчет толщины изоляции для труб »Мир трубопроводной инженерии

Когда жидкость проходит по трубе, она теряет тепло в окружающую атмосферу, если ее температура выше, чем температура окружающего воздуха.Если температура трубы ниже температуры окружающего воздуха, она получает тепло от нее. Поскольку трубы обычно изготавливаются из металлов, таких как сталь, медь и т. Д., Которые очень хорошо проводят тепло, потери тепла будут значительными и очень дорогостоящими. Поэтому важно обеспечить покрытие из материала, который очень плохо проводит тепло, например из минеральной ваты, конопли и т. Д.

Общая теплопередача (Q) от трубы через такой изоляционный материал зависит от следующих факторов:

N : Длина трубы.
Tp : рабочая температура жидкости внутри трубы.
Ti : Максимально допустимая температура на внешней поверхности изоляции. Обычно 50 ° C.
Rp : Радиус трубы.
Ri : Радиус изоляции.
k : Теплопроводность изоляционного материала.

Формула для устойчивой теплопередачи через изоляционный материал, обернутый вокруг трубы, выглядит следующим образом:

Приведенное выше уравнение получено из уравнения Фурье для теплопроводности, для стационарной теплопередачи при радиальной теплопроводности через полый цилиндр.

Пример расчета

Предположим, у нас есть труба диаметром 12 дюймов, по которой течет горячее масло с температурой 200 ° C. Максимально допустимая температура изоляции на внешней стене составляет 50 ° C. Допустимые потери тепла на метр трубы — 80 Вт / м. Используемая изоляция — это стеклянная минеральная вата с теплопроводностью для этого диапазона температур 0,035 Вт / мК. Теперь осталось определить необходимую толщину изоляции.

Теплопроводность выражается в ваттах на метр на Кельвин (Вт / м.K), что по сути то же самое, что ватт на метр на градус Цельсия (Вт / м.C) (Нет множителя при преобразовании из Кельвина в градусы. Таким образом, постепенное изменение в Кельвинах такое же, как приращение в градусах Цельсия.)

В приведенной выше формуле Q — общая потеря тепла, а N — длина трубы. Таким образом, Q / N становится допустимой потерей тепла на метр трубы, которая составляет 80 Вт / м.

Q / N = 80 Вт / м.

Диаметр трубы 12 дюймов, следовательно, радиус 6 дюймов.

Радиус в метрах: (6 ″ X 25.4) / 1000 = 0,1524 метра.

Итак:

80 = 2π × 0,035 × (200-50) ÷ ln (Ri / 0,1524)

ln (Ri / 0,1524) = 2π × 0,035 × (200-50) / 80 = 0,4123

Следовательно, Ri = Rp × e ^0,4123

Ri = 0,1524 × 1,5103 = 0,2302 м

Следовательно, толщина изоляции = Ri — Rp = 0,2302 — 0,1524 = 0,0777

Толщина изоляции = 77,7 мм

Необходимо учитывать дополнительный запас по толщине изоляции, поскольку иногда теплопередача через изоляцию может быть выше, чем конвективная теплопередача за счет воздуха на внешней стене изоляции.В этом случае температура внешней поверхности изоляции может увеличиться более чем до 50 ° C. Цель этого примера задачи — продемонстрировать расчеты радиальной теплопроводности, а практические расчеты толщины изоляции также требуют учета конвективной теплопередачи на внешней стороне изоляционной стены.

Нравится:

Нравится Загрузка …

Отмостка вокруг дома из тротуарной плитки своими руками фото

Отмосткой называется покрытие определенной ширины, которое окружает дом по периметру.Делаем это покрытие на завершающем этапе строительства, после отделки цокольной части. В качестве материала использован бетон, асфальт, тротуарная плитка. Один из самых популярных материалов — тротуарная плитка. Тротуарная плитка отличается высокой прочностью, морозостойкостью и износостойкостью, огромным выбором поверхностей рисунка, цветов, различной фактуры, привлекательным внешним видом и доступной ценой.

Отмостка вокруг дома используется для следующих задач:

Защищайте фундамент от дождя и талой воды.Атмосферные осадки и талая вода из-за конструкции покрытия не будут иметь длительного контакта с фундаментом и не смогут оказать негативного воздействия. Вода стекает с тротуара в сторону фундамента.
Дополнительное утепление фундамента. Правильно устроенная отмостка снижает промерзание почвы и фундамента. Кроме того, за счет уменьшения промерзания почвы вокруг дома снижается риск набухания почвы, и фундамент будет подвергаться меньшим нагрузкам из-за изменений почвы.
Удобный выход в любую точку по периметру дома. Это утилитарная (практическая) функция, которая важна в эксплуатации дома. Уход за отмосткой не требует много времени, но решение различных экономических проблем в будущем будет намного проще.
Придайте завершенный вид вашему дому. Декоративная функция важна, но не основная функция, которую выполняет отмостка. Однако люди придают самое большое значение.

При нанесении покрытия необходимо соблюдать некоторые требования:

Палуба должна быть сплошной по всему дому.
Его ширина должна быть не менее 60 см, но в любом случае она должна быть шире карниза минимум на 20 см. Для лучшей защиты фундамента от атмосферных осадков и талой воды толщину покрытия желательно увеличить.
Тротуар строить с уклоном от дома 3-5%.Угол уклона зависит от типа материала покрытия. Для мощения будет достаточно уклона 3%. Это правильный уклон — защитить фундамент вашего дома и слить воду подальше от него.

Важно! Конструктивно настил должен состоять из нижележащего слоя и покрытия.

Задача нижележащего слоя создать прочный фундамент под верхним слоем. Нижележащий слой можно укладывать из щебня, гравия и песка. Использование глины в нижележащем слое обеспечит дополнительную гидроизоляцию.На практике часто встречается нижележащий слой бетона (аналогичное основание при фундаменте дома или при строительстве дороги). Сам по себе бетон в наших условиях не очень практичен для устройства верхнего слоя дорожной одежды. Покрытия из бетона быстро потеряют внешний вид и всегда потребуют ремонта. Для устройства верхний слой должен быть водонепроницаемым, используется асфальт, брусчатка, тротуарная плитка (красивая, надежная, но дорогая) и тротуарная плитка.

Начинаются работы по устройству подвала с выемкой грунта по периметру дома.Для обычных грунтов достаточно удалить грунт штыковой лопатой, но для пучения потребуется удалить грунт до 30 см. Почва удаляется с образованием уже откоса в сторону от фундамента. Достаточно будет сделать уклон 3%. Тщательно очистите корни деревьев и растений.

Ширина траншеи должна быть равна ширине отмостки. Следует помнить, что эта ширина должна быть не менее 60 см, при этом как минимум на 20 см шире карниза.

На дно траншеи уложен и тщательно утрамбован глина.Во избежание проблем со стенками траншеи возможно усиление их простейшими формами или бордюрами. Глину можно заменить прочной водонепроницаемой лентой. В этом случае пленка должна быть оборудована так, чтобы выходить на фундамент дома выше уровня покрытия.

Затем засыпали песком, закрыли геотекстилем, затем щебнем. Геотекстиль не допускает разрушения слоя песка под воздействием погодных явлений. Кроме того, щебень с геотекстилем будет выполнять дренажную функцию и забирать воду с «пирожковой» отмостки.

Рекомендуется использовать гербициды для борьбы с растением. Так трава и корни растений не разрушат покрытие. Об эффективности такого метода говорить не приходится, но вреда гербициды вашему участку могут принести немало. Вода попала в землю, они начинают свое «путешествие», и никто не знает, чем они окажутся. Не исключено, что морковь или яблоки на вашем участке будут содержать гербициды, вы своими руками залейте землю. На дно траншеи уложите геотекстиль и траву с сорняками, тротуар не пострадает.Надежно и без каких-либо химикатов.

Для мощения на слой щебня следует укладывать тонкий слой песка, снова предварительно замазывая геотекстилем. Геотекстиль предотвращает забивание гравия песком и позволяет ему эффективно выполнять дренажную функцию. Все слои выполняются с сохранением заданного наклона до 3%.

Укладка дренажного канала выполняется из щебня, уложенного в дренажную трубу. Труба в этом случае размещается далеко от края дома нижележащего слоя.Трубу можно укладывать рядом со слоем покрытия «пирог» в нижней части гравийного слоя. Преддренажная труба покрыта геотекстилем. Это позволит избежать попадания в трубку частичек грунта и попадания песка в засорение.

Тротуарная плитка для укрытия на смеси песка и цемента. Эта композиция называется гарцовкой. Под воздействием воды смесь песка и цемента схватится и в дальнейшем не выщелочится. Этой смесью заливаются швы между тротуарной плиткой.На смесь укладывают плитку, утрамбовывают резиновым молотком и выравнивают в одной плоскости. Не забывайте о необходимости выдерживать желаемый уклон от дома. После завершения укладки плитки остатки гартовки выметают, а плитки поливают водой. По периметру чехла подходит бордюр. Высота бордюра не должна выступать над уровнем тротуара и, таким образом, препятствовать протеканию воды.

Это очень важно! Выбирайте мощение из плитки такого размера, чтобы не приходилось резать.

Тротуарная плитка укладывается рядами. Покрытие не должно плотно прилегать к фундаменту дома. Необходимо оставить компенсатор. Под воздействием грунта фундамент и отмостка из-за разного веса конструкции будет разной и плотно прилегающая к основанию плитка может повредить материал, которым облицован цоколь.

Еще одним преимуществом тротуарной плитки как материала для покрытия является возможность замены поврежденных участков без ущерба для всей отмостки.

Утепление отмостки делать не во всех случаях. Обязательным утеплителем является небольшое углубление фундамента и пучины грунтов. В остальных случаях желательно. В качестве утеплителя рекомендуется использовать керамзит или пенополистирол. Самая популярная форма полистирола — ПЕНОПЛЭКС.

На слой глины («глиняный замок») или мягкую гидроизоляцию засыпается тонкий выравнивающий слой песка, поверх которого укладываются плиты ПЕНОПЛЕКС. Далее слои «пирога» отмостки могут быть выполнены, как было сказано выше, однако пенополистирол необходим для защиты отмороженного покрытия.

Изоляция из керамзита, чтобы сделать это еще проще. Он заполнен слоями гравия и благодаря своим качествам изолирует дорожное покрытие.

Бетонную отмостку можно сделать пирогом из «глиняного замка» или мягкой гидроизоляции, песка, который действует как амортизатор, и гравия. Для утепления щебеночное покрытие необходимо заменить керамзитом. Толщина слоя щебня составляет 5 см. Бетонное покрытие, армированное сеткой с ячейками Деформационные швы 10 × 10 см, предохраняющие бетонный пол от растрескивания, изготавливаются из тонких деревянных досок, уложенных кромкой поперек тротуара.Установите пластины с шагом 2,5 м. Желательно промазать их битумом. Брус устанавливают на высоту бетонного покрытия с уклоном от дома.

Заливается бетон. При выравнивании поверхности плиты будут служить маяками. Толщина слоя бетона при арматурной сетке 10 см.

Специалисты рекомендуют бетон с наполнителем из торговой сети, имеющий цементную футеровку с мокрой поверхностью и металлический шпатель. Этот метод увеличит поверхностную влажность бетона.Бетонное покрытие закрывают и периодически проливают воду. Делать это до полного затвердевания покрытия.

Для устройства отмостки из бетона достаточно использовать цемент М100, М200 макс. Более широкое использование бренда не имеет смысла, в том числе из-за более высоких цен.

Тротуарная плитка уложена на фундамент из бетона на специальный клей (довольно дорогое), гарцовку (этот метод требует определенных навыков и опыта. Посмотрите на «плоды» работы многих бригад рабочих, пытающихся положить плитку в гарцовку. а то спустя год покрытие требует ремонта) и обычный мокрый раствор из песка и цемента.

Тротуарная плитка сначала раскладывается и проверяется по шаблону. В местах, требующих обрезки, плитка обозначается значком.

Затем плитка снимается и основание с помощью шпателя наносится слоем раствора толщиной 2-3 см. Укладывается плитка и укладывается резиновым молотком.

Для точного соблюдения размеров стежков используются специальные пластиковые крестики. Важно внимательно следить за наклоном плоскости плитки.Дать раствору схватиться и через 2-3 дня приступить к затирке. Швы заделаны гарцовкой и пролита холодная вода.

Рассмотрены основные особенности устройства сложного «пирога» дорожной одежды с покрытием из тротуарной плитки. Кто-то решает, что можно и проще, но про гидроизоляцию, дренаж, деформационные швы в бетонном покрытии забывать нельзя. До года не переделывать. Красиво и прочно все дорожные покрытия!

Связанные с контентом

Campervan Изоляция и вентиляция | Полное руководство

Изоляция и вентиляция вашего автофургона — неотъемлемая часть комфорта в жизни вашего фургона.

Хорошо вентилируемый фургон поможет удалить горячий воздух, запахи готовки и водяной пар, так что будет пахнуть свежестью.

В хорошо изолированном фургоне будет тепло и уютно в мороз и прохладно в жару. Изоляция и вентиляция работают рука об руку, поэтому подумайте об обоих, прежде чем начинать установку.

Модернизация

автофургонов занимает много времени и может стоить больших денег, поэтому важно сделать это правильно. Даже если вы покупаете дом на колесах, подержанный и любимый, стоит понимать, на что обращать внимание в этом отношении.

Этот пост расскажет вам обо всем, что вам нужно знать о вентиляции и изоляции автофургонов, чтобы помочь вам в постройке фургона.

Это длинный пост, и мы довольно подробно рассмотрели оба вопроса. Если вы хотите перейти к наиболее интересным разделам, нажмите на эти ссылки:

Планы модернизации кемпервана своими руками

Прежде чем мы углубимся во все, что связано с изоляцией и вентиляцией, вот несколько быстрых ссылок, которые помогут вам с подробными планами переоборудования кемперов своими руками.

Вентиляция для кемперов

Вся тяжелая работа и расходы на переоборудование вашего автофургона неизбежно обойдутся вам в комфортабельном фургоне, верно?

Нет, если у вас не установлена соответствующая вентиляция для кемперов.

Если вы переделываете или покупаете автофургон, бывший в употреблении или бывшем в эксплуатации, понимание вентиляции имеет решающее значение.

Это поможет вам получить необходимый поток воздуха в вашем фургоне, чтобы вы не жили в помещении, которое воняет, как раздевалка команды по регби в дождливый день!

В этом разделе вы узнаете все, что вам нужно знать о вентиляции фургонов, в том числе о том, зачем она вам нужна, типах вентиляции фургонов, лучших вентиляционных отверстиях на крыше, советах по установке, а также обзор вентиляции наших фургонов Sprinter.

Содержимое вентиляции Campervan

Почему вентиляция в вашем автофургоне важна?

По сравнению с современными домами, место в автофургоне сильно ограничено.

Места ограничены даже в самых больших автофургонах, автодомах и домах на колесах.

Жизнь в таком замкнутом пространстве, приготовление пищи, душ, сон и т. Д., Естественно, будут генерировать много горячего воздуха и запахов.

Без хорошей вентиляции все это создаст проблемы, из-за которых жизнь в фургоне станет немного мрачной.

Неприятный запах
Горячий и душный воздух
Конденсация

Давайте посмотрим, как хорошая вентиляция помогает в каждой из этих проблем.

Избавление от запахов и загрязнителей воздуха

Представьте, как воняет спальня подростка. Так пахнет не только потому, что обитатель молод.

У него (потому что он, вероятно, не девочка) может скапливаться грязное белье. Он может есть закуски в своей комнате, не опорожняя мусорные ведра или пылесосить.

У него может быть даже небольшая проблема с БО.

И последнее, что он сделает, это оставит дверь приоткрытой и откроет окно.

Похожая ситуация и в вашем автофургоне, хотя, надеюсь, вы немного опрятнее нашего воображаемого подростка.

Запахи кулинарии, пищевые отходы, стирка из фургона и запах тела — все это может составить зловонную смесь, если ее не контролировать.

Хорошая вентиляция обеспечит циркуляцию свежего воздуха в вашем фургоне.

Затхлый воздух, содержащий запахи готовки и другие запахи, заменяется чистым воздухом, что помогает полностью устранить неприятные запахи.

Климат-контроль в вашем кемпере

Без вентиляции внутри автофургона может быть довольно жарко, намного жарче, чем температура снаружи.

Ваш металлический ящик под прямыми солнечными лучами может стать чем-то вроде духовки. И изоляция, над установкой которой вы так много работали, также препятствует отводу тепла.

Приготовление пищи в помещении еще больше нагреет фургон, если горячий воздух не сможет выйти наружу, ваш фургон не станет приятным местом для отдыха.

Ответ — хорошая вентиляция, помогающая регулировать температуру.Горячий воздух выходит наружу и заменяется свежим, более прохладным воздухом.

Как избежать ужасной конденсации

Чем больше влаги в воздухе, тем выше влажность. Если не контролировать влажность в автофургоне, рано или поздно это приведет к всевозможным проблемам.

Плесень цветет во влажных условиях, что не подходит для аллергиков. И интерьер вашего автофургона тоже начнет страдать.

Любая ткань и деревянные материалы могут начать портиться, и это станет еще одним источником неприятного запаха.

Когда теплый влажный воздух ударяется о более прохладную поверхность, образуется конденсат. Конденсат неизбежно образуется на окнах, мебели и любом голом металле.

В свою очередь, это в конечном итоге приведет к образованию ржавчины.

Конденсация — это единственное, чего вам следует избегать любой ценой в кемперове

Откуда вся влага?

Удивительно, сколько водяного пара мы производим в результате простых действий в фургоне.

Пар от приготовления пищи и душа может выделять водяной пар, но то же самое происходит с дыханием.

Вы можете сделать что-нибудь, чтобы свести к минимуму образование водяного пара.

Как можно больше готовьте на открытом воздухе
Избегайте использования душа в помещении (но не так часто, как мальчик-подросток)
Держите фургон в тепле
Не вешайте мокрую одежду, полотенца и оборудование
Не допускайте утечки!

Несмотря на благие намерения, вы все равно должны жить своей жизнью и вам определенно нужно продолжать дышать! Вам не удастся полностью удалить водяной пар из воздуха.

Единственный ответ на проблему конденсации — отличная вентиляция для кемперов.

Подробнее о том, как предотвратить образование конденсата в фургоне, читайте в нашем посте.

Сколько вентиляции требуется вашему автофургону?

Степень вентиляции, необходимая для автофургона, зависит от нескольких факторов. Не существует жесткого правила, но однозначно лучше, чем меньше.

Основные принципы вентиляции остались прежними.

Хорошая система вентиляции автофургона означает приток чистого свежего воздуха извне и удаление горячего влажного воздуха.

Вашему фургону требуется достаточная вентиляция для циркуляции воздуха и удаления образующегося водяного пара.

Таким образом, чем больше людей используют автофургон и источники влаги, тем больше требуется система вентиляции.

Виды вентиляции кемперов

Этот пост содержит партнерские ссылки. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу страницу раскрытия информации .

В хорошей системе вентиляции автофургона будет использоваться комбинация методов для наиболее эффективного воздушного потока.

Ваш фургон негерметичен. Вентиляционные отверстия на приборной панели, двери и уплотнители кузова уже обеспечивают поступление свежего воздуха в фургон. Однако одного этого недостаточно.

Стекла и ветрозащитные решетки

Открытие окон в вашем автофургоне — простой способ увеличить вентиляцию.

Вам не нужно переделывать свой фургон, так что он дешевый, быстрый и беспроблемный.

Конечно, это не всегда идеальное решение.

Полагаясь на естественный поток воздуха, в тихий день с незначительным ветром или без него. Несколько открытых окон не обеспечивают достаточную вентиляцию в автофургоне, чтобы избежать конденсации.

Открытые окна, особенно когда вы спите, представляют угрозу безопасности.

А если пойдет дождь, вода попадет внутрь фургона — полная противоположность тому, чего вы пытаетесь достичь.

Установив ветрозащитные экраны, вы все еще можете открывать окна и защищать интерьер от дождя.

Поскольку они тонированные, они также скрывают тот факт, что окно открыто.

Вор-приспособленец, вероятно, не сразу заметит открытое окно.Это не на 100% безопасно, но помогает.

В одиночку этого еще недостаточно, но когда дело доходит до вентиляции автофургона, важна каждая частичка притока свежего воздуха.

Примечание | Если у вас есть перегородка, отделяющая кабину от кемпера, вероятно, у вас нет окон в задней части, совместимых с ветровыми дефлекторами.

Решетчатые вентиляционные отверстия

Несколько решетчатых вентиляционных отверстий, расположенных в стратегически важных местах в стенах вашего автофургона, обеспечат постоянный приток свежего воздуха.

Вентиляционные отверстия, расположенные внизу стен, обеспечивают приток свежего прохладного воздуха. Вентиляционные отверстия, установленные в верхней части стен или в крыше, позволят выходить горячему застоявшемуся воздуху.

В идеале, расположите вентиляционные отверстия в обоих положениях для создания циркуляции воздуха.

Вам нужно будет проделать отверстия в боковой стенке фургона, чтобы они соответствовали вентиляционным отверстиям, но изделия стоят недорого.

Убедитесь, что за каждым вентиляционным отверстием установлены противомоскитные сетки, чтобы предотвратить попадание нежелательных насекомых в ваш автофургон.

Как и открывающиеся окна, решетчатые вентиляционные отверстия не являются законченным решением, но они играют определенную роль в общей системе вентиляции автофургона.

Ветрозащитные вентиляционные отверстия на крыше

Эти вентиляционные отверстия на крыше с приводом от ветра имеют небольшие размеры, поэтому идеально подходят для ребристых крыш, таких как крыши фургонов Sprinter.

Работающие только от ветра, они не разрядят аккумулятор вашего автофургона.

Они могут набирать большую скорость при движении, чтобы втягивать воздух.

Скорость вытяжки может быть довольно высокой, поэтому они более эффективны, чем решетчатые вентиляционные отверстия на крыше.

При правильной установке эти вентиляционные отверстия в крыше водонепроницаемы. Незаметные, они идеально подходят для стелс-кемпинга, к тому же они невысоки.

Вентиляционные отверстия на крыше

Теперь это лучший способ закончить полную систему вентиляции автофургона.

Для их установки необходимо проделать отверстия в крыше.

В нашем кемпере Unimog, Маугли, было 4 таких выдвижных вентиляционных отверстия на крыше. Экраны от мух уже установлены, и они открываются со всех 4 сторон, обеспечивая достаточную вентиляцию.

Раньше мы ездили с ними открытыми, поэтому мы знаем, что они прочные и надежные.

Лучшее решение для вентиляции автофургонов — это электрические вентиляционные отверстия на крыше.Эти 12-вольтовые вентиляционные отверстия на крыше выходят из электрики вашего автофургона.

Поскольку они приводятся в движение двигателем, вам не нужно полагаться на ветер для вентиляции.

Если вы серьезно настроены обеспечить наилучшую возможную вентиляцию автофургона, установка электрического вентиляционного отверстия на крыше должна стать основой вашей установки.

При выборе лучшего вентиляционного отверстия на крыше для кемперов учитывайте:

Сколько энергии они потребляют — и убедитесь, что электрическая конструкция вашего автофургона соответствует этим требованиям.
Два вентиляционных отверстия могут отлично работать вместе: одно обеспечивает приток чистого свежего воздуха, а другое — вытесненный теплый воздух.
Размер вашего фургона и мощность вентилятора — для небольших фургонов может не потребоваться полная мощность некоторых из самых мощных моделей.
Если вы заменяете существующий вентилятор, проверьте размер отверстия.
Высота потолка — можно ли добраться до органов управления на вентиляционном отверстии на крыше? Если нет, рассмотрите модели дистанционного управления.
Высота вентиляционной крышки — высокие крышки могут отбрасывать тень на солнечные панели вашего кемпинга и могут быть не очень аэродинамичными.

Лучшие вентиляционные отверстия на крыше для кемперов

Ассортимент электрических вентиляционных отверстий на крыше сильно различается, как и характеристики, предлагаемые каждым из них.

У них есть такие функции, как автоматические датчики дождя, дистанционное управление, регулируемая скорость и климат-контроль.

На рынке доминируют 3 основных бренда: Fiamma, Dometic и MaxxAir.

Fiamma Turbo Vent

Итальянская компания Fiamma известна во всем мире как ведущий бренд аксессуаров для автодомов и кемперов.

Их Fiamma Turbo Vent — их единственное предложение для электрических вентиляционных отверстий на крыше.

10-лопастной вентилятор работает с 5 различными скоростями. Вентиляционное отверстие можно отрегулировать для впуска или выпуска воздуха.

Технически он может перемещать воздух до 989 кубических футов в минуту (чем выше число, тем лучше), и потребляет от 1,1 до 1,8 ампер в час, в зависимости от настроек.

Имеет встроенный термостат, помогающий контролировать температуру внутри автофургона.

Крышка открывается вручную, а сенсорное управление пальцами позволяет легко изменять настройки.

Fiamma Turbo Vent будет стоить около 195 фунтов стерлингов или 223 долларов США.

Узнайте о последних ценах и наличии на Fiamma Turbo Vent.

Фантастический вентилятор Dometic

В 1970-х годах WAECO выпустила первые холодильники с батарейным питанием. Теперь они являются частью компании Dometic, у которой есть огромный выбор оборудования для поддержания жизни в фургоне.

В их ассортимент входят туалеты для автодомов, холодильники, навесы и, в последнее время, системы вентиляции.

Dometic Fantastic Fan широко используется для переоборудования автофургонов и выпускается в 4 различных моделях.

Модель высшего класса, Fantastic Fan 7350, имеет 14 настроек скорости, датчик дождя, поэтому он закрывается автоматически и имеет дистанционное управление.

Технически он может перемещать до 920 кубических футов воздуха в минуту и потребляет от 1,8 до 3 ампер в час, в зависимости от настроек.

Имеет встроенный термостат, помогающий контролировать температуру внутри автофургона.

A Fantastic Fan 7350 будет стоить около 290 фунтов стерлингов или 330 долларов США.

Самая популярная модель — Fantastic Fan 2250.Это более дешевый вариант (около 175 фунтов стерлингов или 200 долларов США), в нем нет датчика дождя или пульта дистанционного управления.

И то, и другое — всего лишь причудливые функции, без которых можно прекрасно справиться.

Узнайте о последних ценах и наличии вентилятора Dometic Fantastic Fan.

Вентилятор MaxxAir

MaxxAir существует уже 40 лет.

Их вентиляторы для кемперов — это продукты высшего класса с самыми передовыми технологиями и функциями.

MaxxFan 7500k — это верхняя часть вентиляционного отверстия на крыше.

Дождевик с 10 настройками, который позволяет ему продолжать работать даже во время дождя на улице.

При максимальной настройке MaxxFan может перемещать 1158 кубических футов воздуха в минуту и до 4 ампер в час.

Вы можете настроить датчик температуры таким образом, чтобы вентилятор включался и выключался автоматически.

Максимальная цена MaxxFan составит около 324 фунтов стерлингов или 370 долларов США.

Проверьте последние цены и наличие MaxxFan.

Советы по установке вентиляции

Поскольку холодный воздух опускается, горячий воздух собирается под потолком кемпера. Таким образом, крыша — идеальное место для установки вентиляционных отверстий, которые помогают выводить воздух.
Разместите воздухозаборники для поступления свежего воздуха в нижнюю часть стен автофургона, создавая хороший поток воздуха, помогая естественному процессу.
Определитесь с планировкой вашего автофургона перед установкой вентиляционных отверстий. По возможности старайтесь не размещать вентиляционные отверстия за мебелью.Установите вентиляционное отверстие на крыше над плитой, кроватью или над обоими.
Установите вентиляционное отверстие в крыше в любой душевой в вашем доме на колесах. Цель состоит в том, чтобы удалить всю влагу до того, как она конденсируется, поэтому убедитесь, что она достаточно мощная.
Установите сетки от мух на все вентиляционные отверстия, чтобы предотвратить попадание насекомых в ваш фургон.
Вырезание дыр в фургоне — занятие по душе. Измерьте, измерьте и еще раз измерьте, прежде чем начать резку.
Если вы собираетесь установить вентиляционные отверстия в полу, подумайте, где вы собираетесь их разместить.Задняя часть фургона будет более пыльной, чем передняя. Убедитесь, что у вас есть легкий доступ к пылевым фильтрам, потому что вам необходимо регулярно их чистить.

Наша конверсионная система вентиляции Sprinter

Поскольку наш Sprinter van Baloo в прошлой жизни был микроавтобусом, в задней части жилого помещения у нее уже был установлен вытяжной вентилятор, установленный на заводе.

У нее одна скорость, она шумная, и когда мы ее покупали, она работала только при работающем двигателе.

Мы изменили блок питания, теперь он работает от аккумуляторной батареи для кемперов глубокого разряда.

Чтобы наше жилое пространство хорошо вентилировалось, не оставляя двери открытыми, нам потребовался еще один вентилятор.

Мы выбрали Fiamma Turbo Vent . Это не только самая бюджетная модель из лучших вентиляционных отверстий на крыше, но и самая низкая потребляемая мощность в зависимости от создаваемого ею воздушного потока.

Мы тоже более чем довольны его производительностью.

Мы установили ветровые дефлекторы на окна со стороны пассажира и водителя, и они действительно эффективны.

У нас также есть небольшой люк в потолке ванной комнаты.У нас нет внутренней душевой кабины для кемпинга, поэтому вентиляционное отверстие больше для сохранения свежести, когда дверь закрыта.

Мы разработали электрооборудование таким образом, чтобы вентилятор и свет в ванной включались одним выключателем.

Единственное другое вентиляционное отверстие предназначено для нашего компостного туалета и (к счастью) оно закрыто, поэтому не играет никакой роли в нашей системе вентиляции кемперов.

Утеплитель для кемперов

Независимо от погоды, если вы хотите чувствовать себя комфортно в своем фургоне, вам необходимо установить правильную изоляцию.

Планирование переоборудования кемперов Sprinter заняло некоторое время, но время, которое мы потратили на обсуждение изоляции, перевесило все остальное вместе взятое.

Реальность такова, что изоляция кемперов — это как можно более разумное понимание того, куда вы планируете путешествовать.

Изоляция для наиболее часто встречающихся условий. Все остальное — компромисс.

Итак, давайте посмотрим, что вам нужно знать, прежде чем вы решите, какой утеплитель для кемперов вам подойдет.

Содержание теплоизоляции для кемперов

Почему изоляция вашего автофургона так важна?

Когда вы покупаете фургон для переоборудования кемперов, он может иметь небольшую изоляцию или вообще не иметь ее. Возможно, он начинал жизнь как курьерский фургон или что-то в этом роде.

В нем никогда не было необходимости быть теплым и уютным, потому что он никогда не задумывался как дом. Теперь мы хотим превратить наш фургон в удобный автофургон.

Так как же превратить металлическую оболочку в дом, чтобы нам было тепло на морозе и прохладно на жару?

Достойная изоляция в сочетании с хорошей вентиляцией и звукоизоляцией может создать атмосферу, которую каждый с гордостью назвал бы своим домом.

Нужен ли мне шумоглушитель в моем фургоне?

Звукоизоляция — это хорошо.

Пустой фургон, похожий на консервную банку, грохочет и усиливает дорожный шум.

Изоляция в основном приглушает звук. Многие люди также кладут звукопоглощающие прокладки на колесные арки и боковые панели перед укладкой изоляции.

Мы их подогнали, но я понятия не имею, насколько они эффективны.

Мы нырнули на Балу, когда она была микроавтобусом, и она не сильно шумела.Когда ее полностью обнажили изнутри, она звучала как консервная банка!

После того, как были установлены звукоизоляция, изоляция и ковровое покрытие, она стала намного тише.

Честно говоря, я не знаю, какая разница, если бы звук не заглушал, но мы счастливы с ней такой, какая она есть.

Мы использовали автомобильный звукоизолирующий коврик Noico 80 mil. Он имеет клей с одной стороны и светоотражающее покрытие с другой.

Наклейте коврики на колесные арки и посередине каждой боковой панели.

Теоретически это уменьшит вибрацию панели и, следовательно, шум. Еще они немного добавляют утеплителю.

Звукоизоляция стоит недешево. Как и все остальное в Интернете, для каждого человека, который им клянутся, найдется еще много людей, придерживающихся противоположного мнения.

Если вы пытаетесь сократить бюджет, я думаю, его можно упустить.

Какая изоляция требуется вашему автофургону?

Необходимая вам теплоизоляция зависит от того, где вы собираетесь перевезти свой фургон.Если вы хотите жить в своем фургоне в холодные зимние месяцы, вам потребуются более высокие тепловые характеристики.

Основная цель изоляции вашего автофургона — уменьшить потери тепла в холодную погоду и сохранить прохладу внутри, когда на улице жарко.

Кошмар вопрос! Вам нужно только погуглить, и вы найдете множество ответов, каждый со своим мнением о том, что правильно, а что неправильно, и все же все противоречивые.

Как или, вернее, куда вы собираетесь отправиться, стоит задуматься.

Климат, на который вы планируете проводить большую часть своего времени, будет иметь значение для того, какая изоляция вам понадобится.

Мы приехали из Великобритании и изначально переделали наш кемпер для путешествий по Южной Америке. Мы знали, что будем путешествовать в холодных высокогорных условиях высоких Анд, а также в условиях жары и влажности Бразилии.

Но это крайности, и большая часть нашего времени будет (и действительно проводится) в более умеренном климате.

Слишком большая изоляция, хотя и отлично удерживает тепло в течение длительного времени, также отлично удерживает тепло.

Итак, в то время как холодные ночи были бы уютными, мы таяли в жаре джунглей.

Это все как бы уравновешивает.

Во время сборки фургона мы хотели сохранить круглые окна. Нет смысла путешествовать по миру, если мы не можем смотреть на наш постоянно меняющийся сад.

Однако стекло хорошо проводит тепло, но не обеспечивает изоляцию. Нам нужны шторы не только для уединения, но и для изоляции стекла.

Когда холодно, мы оставляем занавески с двойной подкладкой открытыми, чтобы в течение дня получать тепло от солнца, и закрывать их на ночь.

В жарких солнечных местах мы закрываем шторы днем и открываем их ночью, чтобы рассеять остаточное дневное тепло.

При слишком большой изоляции тепло не так хорошо отводится. А в холодном климате требуется некоторое время, чтобы солнце сделало свою работу по утрам.

Итак, какая утеплитель правильная толщина и тип?

Это свело нас с ума, когда мы начали исследовать, как изолировать Балу.

Так что мы даже не будем пытаться говорить вам, что правильно, а что нет.

Можно с уверенностью сказать, что чем холоднее климат, тем толще изоляция. Подумайте об этих фургонах-рефрижераторах.

Но мы не планируем жить в мобильном иглу, поэтому вам нужно решить, насколько глубоко вы будете изолированы, исходя из того, куда вы собираетесь путешествовать в будущем.

R-значения и теплота сгорания на дюйм

Многие изоляционные материалы имеют соответствующее значение R, указывающее на эффективность этого материала в предотвращении потери тепла или поглощения тепла в условиях испытаний.

Испытание измеряет теплопроводность, то есть насколько хорошо тепло проходит через материал.

Простыми словами представьте сковороду на плите. Если ручка имеет низкое значение R, она нагревается так же, как дно сковороды, потому что тепло передается в ручку.

При более высоком значении R ручка кастрюли остается прохладной (эр) на ощупь.

Для умеренного климата рекомендуемый уровень изоляции R-value составляет R30 для чердака дома.

Как правило, это примерно 8-16 дюймов глубины изоляции чердака в зависимости от значения R.

Мы хотели максимально увеличить внутреннее пространство фургона, и мы не можем позволить себе так много места отдать.

Наш совет — выбирать максимальное значение R, которое вы можете себе позволить как с финансовой точки зрения, так и с точки зрения места.

Хорошо, какой толщины мне подходит изоляция?

Как используется дом на колесах или переоборудованный дом на колесах и где это уникально для его владельца. Переменные не поддаются расчету.

Мы побывали в большинстве климатических зон на нашем фургоне и знаем, что наш выбор — это компромисс.

Вероятно, он не идеален для глубокой канадской зимы и слишком высокой температуры в жаркой и влажной Амазонке. Но в целом наша спецификация работает на нас.

Значит, у нас нет рецепта.

Изоляционные материалы для кемперов

Вот список материалов, которые можно использовать для утепления переоборудованного кемпера. Решая, какую комбинацию материалов использовать для вашего собственного переоборудования, одновременно учитывайте и вашу вентиляцию.

Предотвращение образования конденсата и борьба с ней имеют решающее значение для создания приятного дома.

Пленка Reflectix

Этот материал похож на серебряную пузырчатую пленку. Поскольку Reflectix является лучистым барьером, его часто используют в качестве солнцезащитного козырька на внутренней стороне окон автофургона.

Хотя есть много споров о том, насколько этот материал эффективен в качестве изолятора для стен автофургона.

Он наиболее эффективен с воздушным зазором, поэтому его необходимо учитывать перед нанесением следующего слоя изоляции.

Внутренняя часть стен большинства автофургонов состоит из больших плоских панелей и множества меньших пространств.Reflectix достаточно легко установить на большие площади панели с помощью липкой ленты или спрея.

Мы не использовали этот материал.

Изоляция пенопласта с жесткими панелями

Полистирол и панели из пенополистирола недороги, их легко и быстро установить на большую панель в автофургоне. Мы использовали 25 мм на крыше нашего переоборудованного фургона Sprinter и доску толщиной 40 мм в стенах.

В нашем кемпере Unimog Mowgli у нас были доски 40 мм по всему периметру. Мы использовали плиты, облицованные фольгой с обеих сторон, так как это дает небольшое улучшение тепловой защиты.

Разрежьте изоляционный пенопласт, чтобы он аккуратно вписался в коньки стен. Вы можете удерживать его на месте с помощью скотча или клея.

Небольшой совет, было бы легко сделать доски плотно прилегающими к ребрам. После того, как вы накроете все, есть риск, что доски могут раздражающе скрипеть во время движения.

Существует аналогичный риск слишком неплотно сложить их.

Изоляционная пена

Утверждается, что этот материал имеет наивысший рейтинг R-value и, следовательно, является наиболее эффективным изоляционным материалом.Но подавать заявку беспорядочно и может быть дорого, если сделать это профессионально.

Мы избежали этого.

Однажды я слышал о парне, который провел 9 месяцев в ожидании, когда его новенький спринтер сойдет с конвейера.

Он сразу же получил изоляцию в профессиональной фирме по производству пенопласта. Позже в тот же день он поделился множеством фотографий своих разрушенных панелей на своем новом блестящем фургоне.

Похоже, что распыляемая пена, используемая некоторыми фирмами для заполнения полостей в доме, при нанесении выделяет огромное количество тепла и расширяется.

Я не знаю, были ли внутренние панели фургона установлены, и они заполняли полости, или просто распыляли на внутренние панели.

Так или иначе, фургон покоробился, и он не был счастливым кроликом.

У меня был собственный неудачный опыт использования баллончиков с изоляционной пеной, которые я купил в местном хозяйственном магазине. Я пытался заполнить пробелы вокруг входной двери нашего дома. 20 минут на нанесение и 2 дня на очистку ярко-зеленого пятна на кирпичной кладке и дверных коробках.

Может быть полезно заполнить зазоры в рамах конька панели, но один раз в них не выходит.Всегда.

Таким образом, это предотвращает любую возможность прокладки кабелей или трубопроводов в будущем. Если честно, для меня это слишком беспорядочно.

Мы использовали минеральную вату для этих неудобных промежутков.

Изоляция чердака

Это гибкие рулоны материала, которые мы находим на многих чердаках.

Преимущество утеплителя чердака в том, что вы можете втиснуть его во все укромные уголки и трещины, в которые не поместятся доски. Опять же, выбор материалов широк.

Вы можете выбрать стекловолокно, переработанный пластик, переработанный деним или шерсть.Все они имеют разные свойства и R-ценность.

Шерсть, как правило, имеет наивысший показатель R (термозащита). Стекловолокно неприятно работать, потому что оно вызывает зуд, и вам нужно надеть маску и перчатки, чтобы установить его.

Он тоже плохо переносит влагу. При переоборудовании нашего фургона Sprinter мы использовали переработанный пластиковый материал для бутылок.

Пароизоляция

Многие переделанные кемперы добавляют пароизоляцию поверх изоляции и перед облицовкой стен и потолка.Это предотвратит попадание непроветриваемого водяного пара к металлу и его эрозию со временем.

Во многих переделанных автофургонах используется комбинация изоляционных материалов. В нашем Sprinter van Baloo мы использовали жесткие панели с изоляцией для чердаков из переработанных пластиковых бутылок.

Мы попытались отремонтировать оригинальную обшивку потолка, так как она также была утеплена шерстью и пароизоляцией. К сожалению, это не сработало. Я закончил тем, что сделал обшивку крыши из тонкой ламинатной доски и ковра.

И мы решили не включать пароизоляцию, когда помещаем туда изоляционную плиту и минеральную вату. Мы также не использовали пароизоляцию на стенах.

В результате мы всегда обеспечиваем полную вентиляцию фургона даже при хранении в сухом виде.

Как изолировать стены фургона и потолок фургона

При таком большом выборе материалов мы выбрали простой подход.

Если вы спланировали, где будут проложены все ваши кабели и трубы, смонтировали и протестировали всю свою электротехнику и инженерные трубы, то вы готовы приступить к изоляции.

Прикрепите эти липкие звукопоглощающие прокладки к середине каждой панели, если вы решили их иметь.

Обрежьте пенопласт так, чтобы они свободно входили в пространство между ребрами стены.

Иногда бывает сложно разместить доску за ребрами жесткости, поэтому вам может потребоваться отрезать несколько частей. Приклейте их на место с помощью скотча или клея.

Старайтесь не прижимать отдельные края платы друг к другу или к другим твердым краям. Есть вероятность, что они будут раздражающе пищать, когда вы будете тереться, когда вы едете.

Заполните зазоры минеральной ватой и удерживайте их скотчем, пока верхнее или внутреннее покрытие стены не будет на месте.

В качестве верхнего слоя мы использовали ДВП толщиной 3 мм с автомобильными ковровыми покрытиями. Некоторые люди используют формику на деревянной или алюминиевой основе в качестве верхнего покрытия и внутренней отделки.

Если вы решите установить пароизоляцию, время ее установки наступает после заполнения изоляционной плиты и минеральной ваты и приклеивания ленты, но до того, как вы установите внутреннюю стену.

При установке досок и минеральной ваты не допускайте обжима труб или кабелей.Убедитесь, что эти кабели и трубы все еще проложены и заканчиваются в тех местах, где вы хотели.

Полезный совет по планированию | Избегайте наличия стыков или соединений в трубах или кабелях, скрытых внутри изоляционного слоя. К ним будет довольно сложно получить доступ, если вам понадобится что-то исправить в будущем. Планируйте все соединения за пределами изолированной зоны.

Как утеплить пол фургона

В некоторые зимние дни, когда я встаю с кровати босиком, мне хотелось бы, чтобы пол нашего автофургона был лучше изолирован.Холодно, и мне нужно достать шлепанцы.

Мы установили ДВП толщиной 10 мм и напольную плитку Karndean поверх фабричного 1-дюймового ламинированного деревянного пола с верхним слоем из сверхпрочного линолеума.

Думал, хватит утеплителя для пола. Кажется, не для таких случайных утренних дел.

Если бы мне пришлось вернуться и снова утеплить пол, я бы построил 1-дюймовый фальшпол на обрешетках и заполнил бы воздушный зазор минеральной ватой.

Этот фальшпол должен быть хорошо структурирован, чтобы предотвратить прогиб или провисание верхнего этажа при ходьбе по нему.Это также уменьшило бы внутреннюю высоту и добавило бы немного больше веса конструкции.

А пока я не сниму носки.

Изоляция и вентиляция вашего автофургона работают вместе, чтобы обеспечить чистый, теплый и сухой дом. Поскольку вы устанавливаете изоляцию только один раз, мы советуем сделать это хорошо.

Обеспечьте хорошую вентиляцию, и конструкция вашего автофургона продлит вам много-много лет комфортной жизни в фургоне.
