характеристика стуловых, параллельных, слесарных и других видов. Как выбрать?

Особенности

Кузнечное дело — занятие, которое всегда окружено определенной славой и уважением. Но собирающиеся заняться им должны как следует изучить будущую сферу деятельности. Особенно важно знать все о кузнечных тисках.

Сначала стоит разобраться, что такое кузнечные тиски и что они собой представляют. Как и аналогичное устройство, применяемое в бытовых работах, в слесарных и столярных мастерских, они призваны жестко фиксировать ту или иную деталь. Это существенно повышает возможности обработки заготовок различными способами. Их можно спокойно сверлить, пилить, строгать, шлифовать и так далее, не опасаясь, что полуфабрикат сдвинется с места.

Конкретно кузнецы используют тиски для:

  • гибки;
  • закручивания;
  • высадки.

Особых сложностей конструкции от кузнечных тисков ждать не приходится. Но вместе с тем они имеют и определенные отличия от тех, которыми пользуются столяры и слесари. Так, совершенно неприемлемы столярные тиски, которые чаще всего изготавливают из дерева. И даже обычные металлические не подойдут — обязательно нужны изделия из жаропрочных сплавов. Обычно тиски выполняют свою задачу благодаря паре пластин, располагаемых взаимно параллельно.

Механизм фиксации помогает отрегулировать силу прижатия. Предусмотрен специальный блок, при помощи которого производится быстрая ручная регулировка. Одна из пластин закрепляется максимально жестко, а другая может перемещаться. Еще стоит отметить, что

кузнечные тиски обычно тяжелее и внешне грубее, чем применяемые в более «тонких» производствах.

Разновидности

В кузнице можно встретить, заметим, и самые обычные слесарные тиски. Просто потому, что там выполняются и отдельные слесарные операции. Подобный инструмент пригоден для громадного количества задач. Выделяют:

  • малые;
  • средние;
  • крупные слесарные тиски.

Их параметры соответственно следующие:

  • длина – 0,29, 0,372 и 0,458 м;
  • высота – 0,14, 0,18 и 0,22 м;
  • высота губок – 0,05, 0,07, 0,09 м;
  • ход губок – 8, 12,5, 16 см;
  • масса – 8, 14 и 27 кг.

Но стоит иметь в виду, что у отдельных моделей размеры могут быть намного больше, чем у стандартных образцов. Классический вариант тисков — Т-250 — в длину достигает уже 66,8 см. Их масса составляет 60 кг. Губки выступают на 0,125 м. Ширина этих губок составляет 0,25 м.

Иначе обстоят дела со стуловыми тисками. Разброс их массы составляет от 13 до 19 кг. Подвижная губка может перемещаться на 0,12-0,16 м. Длина стуловых тисков составляет 0,37-0,4 м. Их ширина равна 0,18-0,2 м, и точно такова же высота.

Что касается обычных ручных тисков, то их длина варьируется от 0,022 до 0,09 м. Ширина при этом может достигать 0,006-0,045 м, а высота 10-15 см. Немаловажную роль играет сила сжатия, которую способны развивать тиски. Ее определяют инженеры по тому усилию, которое позволит все же передвинуть жестко заблокированную заготовку. У слесарных тисков сила сжатия варьируется от 15 до 55 кН, а у стуловых этот показатель составляет 20-30 кН.

Отдельно стоит сказать про

параллельные тиски. Они делятся в свою очередь на поворотную и неповоротную группы. Уже название подсказывает, что движение губок происходит параллельно друг другу, что позволяет уйти от ряда слабостей, характерных для стуловой конструкции. В нижней части поворотного устройства располагается круг, который жестко присоединен к верстаку или иной опоре.

Двигать тиски по этому кругу можно на любой угол, а затем они легко фиксируются в выбранном произвольном положении.

Полезно рассмотреть и градацию тисков в соответствии с ГОСТ 1975 года. Он охватывает все модели, ширина губок которых не менее 0,063 и не более 0,2 м. Стандарт выделяет приспособления:

  • общего профиля;
  • с поворотной губкой;
  • с 1 или несколькими дополнительными губками;
  • с ускорением холостого хода или с нормальной скоростью холостого хода.

Рекомендации по выбору

Даже в продвинутой кузнечной мастерской обязательно должны быть хотя бы одни слесарные тиски средней размерной группы. Они успешно выполнят большинство бытовых задач. Важно: изделия из порошкового металла не годятся. Лучше ориентироваться на модели, отлитые из стали либо чугуна. Для профессионального применения в полном объеме желательно использовать эксцентриковое либо быстроразъемное устройство.

Повышенную прочность имеют стальные тиски с наковальней. Они дают возможность обрабатывать заготовки дополнительными ударами в течение долгого времени. Полезно проверить, снимаются ли накладки на губках. Расстояние раскрытия губок — еще один момент, который принципиально важен для профессиональной работы. Именно это свойство определяет, какие детали можно зафиксировать в тисках.

Посещая магазин, надо внимательно смотреть, хорошо ли выглядит устройство.

Важно: стоит попробовать его в действии. Качественный инструмент не должен заедать или слишком быстро и легко двигаться.

Ходовой винт в норме снабжается предохраняющим механизмом, иначе конструкция окажется ненадежна. Когда губки сомкнуты, расхождение смежных поверхностей может составлять не более 0,5 мм.

Уширения по краям воротка не должны давать ходовому винту куда-то выходить или застревать, то есть их диаметр должен быть существенно меньше. Когда с губок снимают накладки, у хорошего инструмента параллельность не теряется. Внимательный осмотр и тщательное простукивание позволят обнаружить, нет ли в станине трещин.

Разумеется, тиски следует проверять еще и на различные люфты, а отправляться за покупкой лучше всего в проверенные места.

Все о кузнечных тисках для художественной ковки смотрите в следующем видео.

ГОСТ 28241-89 Тиски ручные. Технические условия


ГОСТ 28241-89

Группа Г24

МКС 25. 140.30
ОКП 39 2681

Дата введения 1991-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.08.89 N 2618

3. ВЗАМЕН ГОСТ 7226-72 и ГОСТ 17430-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ. Июль 2006 г.


Настоящий стандарт распространяется на ручные тиски, предназначенные для мелких слесарных работ, изготовляемые для нужд народного хозяйства и экспорта.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Ручные тиски должны изготовляться трех типов:

1 - шарнирные;

2 - с коническим креплением;

3 - пружинные.

Тиски типа 1 должны изготовляться трех исполнений:

1 - без струбцины-наковальни;

2 - со съемной струбциной-наковальней;

3 - с несъемной струбциной-наковальней.

1.2. Основные размеры тисков типа 1 исполнения 1 должны соответствовать указанным на черт.1 и в табл.1, типа 1 исполнений 2 и 3 - на черт.2 и в табл.2, типа 2 - на черт.3 и в табл.3, типа 3 - на черт.4 и в табл.4.

Черт.1-4 не определяют конструкцию.

Черт.1. Тип 1. Исполнение 1

Тип 1

________________
* Размеры для справок.

Черт.1

Таблица 1

мм

Обозначение тисков

Приме-
няемость

±0,5

Раскрытие губок, не менее







7827-0031

36

28

36

70

27

100

60

M8

7827-0032

40

30

40

75

31

125

80

M10

7827-0033

45

40

45

90

40

150

95

7827-0035

50

50

50

105

44

170

110

M12

7827-0037

56

55

55

112

48

180

115

M16

Черт. 2. Тип 1. Исполнение 2, 3


Тип 1


Черт.2

Таблица 2

мм

Обозначение тисков

Приме-
няемость

Испол-
нение

±0,5







7827-0061

2

45

160

166

35,0

48,5

25

27

7827-0062

3

148

27,0

40,0

16

20

7827-0063

2

50

176

170

38,5

51,5

-

-

7827-0064

3

7827-0065

2

56

181

180

43,0

52,0

-

-

7827-0066

3

Черт. 3. Тип 2


Тип 2

________________
* Размеры для справок.


Черт.3

Примечание. Размеры 16 и даны без учета толщины изоляционных и декоративных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий.

Таблица 3

мм

Обозначение тисков

Применяемость

±0,5

Раскрытие губок, не менее




7827-0055

8

4

16

110

М6

7827-0041

16

7

34

125

М8

Черт. 4. Тип 3


Тип 3

________________
* Размеры для справок.

Черт.4

Таблица 4

мм

Обозначение тисков

Приме-
няемость

±0,5

Раскрытие губок, не менее








7827-0051

6

5,5

11

22

12

110

40

M4

2,5

7827-0052

10

6,5

13

25

16

125

46

M4

2,5

7827-0053

16

15

27

20

140

52

M5

3,0

7827-0054

20

7,0

15

27

22

140

64

M5

3,5



Пример условного обозначения ручных тисков типа 3, с шириной губок 16 мм, с покрытием Х9:

Тиски 7827-0053 Х9 ГОСТ 28241-89

1. 3. Предельные отклонения размеров, указанных в табл.1-4 кроме и : h26, h26, .

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ручные тиски должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, а для продажи через розничную торговую сеть - и по образцам, утвержденным в установленном порядке.

2.2. Корпус, наковальня тисков типа 1, губки и рукоятки тисков типа 2 должны быть изготовлены из стали 45 по ГОСТ 1050 или 45Л по ГОСТ 977; корпус тисков типа 3 - из стали 65Г по ГОСТ 14959.

Твердость губок, наковальни тисков типа 1 должна быть не менее 46,5 HRC; губок тисков типов 2 и 3 и рукоятки тисков типа 2 на длине конуса - не менее 40 HRC.

Примечания:

1. Допускается применять стали других марок с физико-механическими свойствами в термически обработанном состоянии не ниже чем в указанных марках стали.

2. Допускается изготовление рукоятки из полистирола по ГОСТ 20282, его сополимеров, из полиакрилатов или из других материалов по технической документации, утвержденной в установленном порядке.

2.3. Губки тисков типов 1 и 2 должны легко без заеданий раскрываться.

2.4. Допуск прямолинейности верхних кромок рабочих поверхностей губок по линиям, проходящим через вершины зубьев рифлений - 0,1 мм.

Допуск параллельности верхних кромок рабочих поверхностей губок тисков на длине рабочего хода: 1 мм - 0,1 мм, 2/3 величины раскрытия губок - 0,2 мм.

2.5. Относительное смещение верхних кромок рабочих поверхностей губок при закрытых тисках не должно быть более 0,2 мм.

2.6. Пружины тисков типов 1 и 2 и корпус тисков типа 3 должны обеспечивать раскрытие губок на величину, указанную в таблицах.

2.7. На рабочей поверхности губок тисков должны быть нанесены рифления по ГОСТ 21474 с шагом 1...1,6 мм для тисков типа 1 и 0,8...1 мм для тисков типов 2 и 3.

Допускается по согласованию с потребителем губки тисков типов 2 и 3 изготовлять без рифлений.

2.8. Резьба в деталях тисков должна быть выполнена по ГОСТ 24705. Допуски на резьбу - 8h и 7Н по ГОСТ 16093.

2.9. Детали тисков должны иметь одно из защитно-декоративных покрытий, указанных в табл.5.

Таблица 5

Группа условий эксплуатации по ГОСТ 9.303

Защитно-декоративные покрытия

Обозначение по ГОСТ 9.306 (по ГОСТ 9.032)

1

Хромовое с толщиной 9 мкм

Х9

Окисное с промасливанием

Хим. Окс. прм

Окисное


2-4

Цинковое толщиной 15 мкм, хроматированное

Ц15 хр.

Фосфатное с последующей окраской наружных поверхностей тисков (кроме резьб) нитроглифталевой эмалью НЦ-132 или пентафталевой эмалью ПФ-115 разных цветов по IV классу с покрытием осветленных головок губок лаков


5-8

Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом толщиной 7 мкм

Н14. Н7., X1.

Кадмиевое толщиной 21 мкм, хроматированное

Кд.21.хр.


Примечания:

1. Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9. 303, ГОСТ 9.306 и ГОСТ 9.032 по защитно-декоративным свойствам, не уступающие указанным в табл.5.

2. Для деталей, имеющих резьбу, защитно-декоративное покрытие - по ГОСТ 9.303.

3. Допускается по согласованию с потребителем осветлять поверхности деталей с последующим нанесением на них лака или временной противокоррозионной защиты по ГОСТ 18088.

2.10. Рабочая плоскость струбцины-наковальни должна быть параллельна опорной плоскости прижимной части корпуса и перпендикулярна оси прижимного болта. Допуск параллельности - 0,75 мм.

2.11. Шероховатость наружных поверхностей губок тисков типов 1-3, рабочих поверхностей губок тисков типов 2 и 3, выполненных без рифлений, а также рабочей плоскости наковальни должна быть не более 3,2 мкм; конуса рукоятки и сопрягаемых с ним поверхностей губок тисков типа 2 - не более 1,6 мкм, остальных поверхностей деталей тисков типа 1 - не более 6,3 мкм, типов 2 и 3 - не более 3,2 мкм по ГОСТ 2789.

Шероховатость наружных поверхностей под покрытие эмалью допускается не более предыдущего значения в ряду шероховатости.

2.12. Технические требования к качеству покрытий тисков - по ГОСТ 9.301 и ГОСТ 9.032.

2.13. Тиски типа 1 должны выдерживать испытательные крутящие моменты, указанные в табл.6, а тиски типа 2 должны выдерживать испытательный крутящий момент, равный 7,0 Н·м (0,7 кгс·м).

Таблица 6

Ширина губок, мм

Испытательный крутящий момент Н·м (кгс·м)

36; 40

14,7 (1,5)

45

24,5 (2,5)

50; 56

29,4 (3,0)

2. 14. На тисках должна быть четко нанесена маркировка, содержащая:

а) товарный знак предприятия-изготовителя;

б) обозначение тисков.

Допускается цену и обозначение тисков, предназначенных для продажи через розничную торговую сеть, проставлять на индивидуальной упаковке.

2.15. Упаковка тисков и остальные требования к маркировке - по ГОСТ 18088.

3. ПРИЕМКА

Приемка тисков - по ГОСТ 26810.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль размеров, шага насечки и измерение допусков параллельности и перпендикулярности рабочей плоскости наковальни должны проводиться универсальными измерительными средствами или специальными шаблонами.

4.2. Контроль твердости закаленных частей деталей тисков должен проводиться по ГОСТ 9013.

4.3. Отсутствие заеданий и легкость хода губок тисков относительно шарнира проверяют вручную.

4.4. Проверка тисков на соответствие требованиям п.2.4 должна производиться в следующем порядке:

Контроль прямолинейности верхних кромок рабочих поверхностей осуществляется с помощью поверочной лекальной линейки и щупа. При контроле щуп толщиной 0,1 мм не должен проходить в просвет между рабочей поверхностью линейки и контролируемой кромкой.

Отклонение от параллельности верхних кромок рабочих поверхностей на длине рабочего хода определяют как разность расстояний между кромками, измеренными в крайних сечениях губок при последовательном зажиме двух вставок разной толщины, закаленных до 49...53 HRC.

Толщина вставок должна быть равна 1 мм или 2/3 от максимальной величины раскрытия губок. Ширина вставок не должна быть больше 1/6 ширины губок.

Допуск параллельности граней вставок 0,01 мм.

Допуск параллельности верхних кромок губок измеряется с помощью штангенциркуля или щупа в крайних точках тисков.

4. 5. Относительное смещение верхних кромок губок проверяют при закрытых тисках универсальными измерительными средствами или специальным шаблоном.

4.6. Резьба и допуски на резьбу должны проверяться микрометром со вставками для измерения метрических и дюймовых резьб по ГОСТ 4380 или резьбовыми калибрами.

4.7. Шероховатость поверхностей ручных тисков проверяют сравнением с образцами шероховатости поверхностей по ГОСТ 9378 или с образцовыми инструментами, имеющими параметры шероховатости не более установленных в п.2.11.

4.8. Качество гальванических покрытий проверяют по ГОСТ 9.302, лакокрасочных - по ГОСТ 22133, ГОСТ 9.032.

4.9. Пружины тисков типов 1 и 2 проверяют многократным сжатием губок до их касания (не менее 20 раз), после этого пружины не должны иметь остаточной деформации.

4.10. Испытания тисков на прочность проводят путем зажима стального бруска, имеющего размеры, равные ширине губок и 2/3 максимальной величины раскрытия губок соответствующего типоразмера тисков, при трехкратном приложении к тискам крутящих моментов, указанных в п. 2.13.

После испытаний тиски не должны иметь остаточных деформаций и должны быть пригодны для дальнейшей работы.

4.11. Рабочие элементы струбцины-наковальни должны испытываться на прочность сгибанием на ней под углом 90° полосы из стали марки 20 по ГОСТ 1050 размером 2х30 мм, расположенной на плоской части наковальни, и загибанием ее на конусной части наковальни по максимальному радиусу конуса.

Испытания должны проводиться молотком массой 200 г. После испытаний не должно быть вмятин, выкрошенных мест на поверхностях наковальни и конусов, а также повреждений прижимного болта, шайбы и других дефектов струбцины-наковальни. Качание тисков в струбцине-наковальне не допускается.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение тисков - по ГОСТ 18088.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие тисков требованиям настоящего стандарта при соблюдении условий эксплуатации, хранения и транспортирования.

6.2. Гарантийный срок эксплуатации тисков - 9 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - со дня получения потребителем.

Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2006

назначение поворотных, настольных стальных тисков различных размеров (140, 150, 200, 250 мм)

Тиски слесарные представляют собой инструмент, который используют в целях закрепления деталей и заготовок при проведении сборочных и слесарных работ.

Данный вид оборудования является неотъемлемым атрибутом мастерских, где предлагаются услуги ремонта. Кроме того, эти приборы подходят и для использования в бытовых условиях – их нередко можно встретить в обычном гараже. Тиски слесарные также широко применяются на различных предприятиях – в таких случаях предпочтение отдается профессиональным устройствам.


Назначение слесарных тисков

Тиски слесарные выполняют функцию фиксации деталей разных форм и размеров, без чего практически невозможна дальнейшая обработка изделия. Использование этого приспособления позволяет качественно выполнять работы двумя руками, что очень удобно и практично. При этом обрабатываемую заготовку не нужно удерживать в определенном положении, а значит, мастер может полностью сконцентрироваться на выполнении конкретной задачи. В основном слесарные тиски используются для резки, сверления, строгания, шлифования, сборки и разборки различных механизмов и узлов.

Конкретную модель стоит выбирать, предварительно определившись с видом работ, которые планируется проводить, и размером обрабатываемых деталей. Для решения вышеперечисленных задач чаще всего используют тиски слесарные настольные, конструкция которых предполагает работу без дополнительных механизмов, при этом руки мастера остаются свободными.


Конструкционные особенности

Конструкция настольных моделей представляет собой две параллельные губки, одна из которых неподвижна и является цельной частью корпуса, а вторая движется вдоль винта и прижимает обрабатываемое изделие. При этом большое значение играет размер губок, в которые крепится изделие (тиски слесарные 200, 250 и т. д.). Само приспособление фиксируется специальными болтами к рабочей поверхности (к столу или станку) и, как правило, остается несъемным на протяжении всего рабочего процесса. Корпус заканчивается наковальней или зажимом – в зависимости от конкретной модификации, эти элементы также могут отличаться по размерам. Чтобы правильно выбрать настольные слесарные тиски, необходимо учесть все конструкционные особенности инструмента.


Основные характеристики

Выбирая крепежные приспособления, нужно опираться на характеристики конкретной модели и учитывать задачи, которые планируется выполнять. Наиболее значимыми параметрами считаются:

  • Размер губок – должен соответствовать габаритам обрабатываемой детали. Как правило, ширина указывается в названии самой модели – например, тиски слесарные 200 мм;
  • Диапазон и глубина захвата – эти параметры определяют, как сильно по глубине и ширине прибор способен охватить обрабатываемую заготовку;
  • еометрические размеры и вес – данные характеристики имеют огромное значение в плане удобства выполнения работ;
  • Прочность и твердость материалов исполнения – чем прочнее материал изготовления, тем качественнее считается инструмент;
  • Наличие расширенного функционала – к примеру, тиски слесарные поворотные оснащены специальным механизмом, позволяющим делать процесс обработки заготовки более комфортным и маневренным. Таким образом, сокращаются трудозатраты, освобождается время на выполнение других заказов. Следовательно, мастерские могут принимать в работу большее количество заказов, что приводит к увеличению прибыли.

Стуловые и параллельные тиски слесарные (150 мм, 200 мм, 250 мм)

Сегодня принято различать стуловые, параллельные и ручные модификации. Первый вариант предполагает крепление на краю стола, и основное его преимущество заключается в возможности быстрой установки и такого же быстрого демонтажа. При необходимости их можно оперативно убрать, и такие модели удобны в хранении. Эти инструменты также выпускаются в различных модификациях – например, тиски слесарные 150 мм.

Параллельные модели более распространены и состоят из пары пластин, одна из которых неподвижна, а вторая – перемещается посредством винта и резьбовой втулки. В основании таких приборов имеются специальные отверстия, в которые вставляют крепежные винты для фиксации на верстаке. Устройства в этой модификации наиболее востребованы (особенно параллельные тиски слесарные 200мм или 250мм) и подходят для решения многих задач, связанных с обработкой длинных изделий.

Особенностью ручных моделей является необходимость фиксации зажима руками, что может быть не очень удобно при выполнении обработки. Приспособления в данном исполнении также выпускаются разных размеров, при этом наиболее популярной модификацией считаются ручные тиски слесарные 200 мм.


Стационарные и поворотные тиски слесарные

Параллельные модели имеют внутреннюю классификацию, которая подразумевает разделение на следующие модификации:

  • Поворотные устройства. Основание поворачивается вокруг собственной оси и фиксируется в заданном положении. Таким образом, обработка осуществляется в разы легче. Во избежание повреждения заготовки, на пластины надевают специальные накладки из пластмассы, дерева или мягкого металла. Тиски слесарные поворотные пользуются наибольшей популярностью среди потребителей;
  • Стационарные приспособления. Эти устройства неподвижны, и их можно зафиксировать в одном положении только при установке. Как и поворотные аналоги, эти устройства выпускаются в разных исполнениях, и наибольшим спросом пользуются тиски слесарные 200 мм.

Отличия стальных и чугунных тисков

Материал изготовления также играет немаловажную роль в плане качества и точности обработки. Сегодня при производстве этих приборов в основном используют сталь или чугун, которые проявили себя с положительной стороны. Каждый из указанных материалов имеет свои особенности, которые в совокупности определяют качество готовых слесарных тисков любого размера, будь то 250 мм, 200мм или 150 мм.

Некоторые сплавы чугуна отличаются повышенной прочностью и устойчивостью к разрушениям. Так, изделия из ферритного чугуна ценятся больше, поскольку они примерно в десять раз прочнее приборов, изготовленных из обычного серого чугуна.

Инструменты из стали также обладают рядом преимуществ и достаточно востребованы на современном рынке. Тиски слесарные стальные отличаются прочностью, но по сравнению с чугунными приспособлениями, имеют гораздо меньший вес, что в конечном счете облегчает процесс обработки. Лучшим материалом для изготовления считается высокопрочная кованая сталь, прошедшая закалку, – такие модели способны прослужить долгие годы.

Помимо материала изготовления, стоит помнить и о параметрах самого прибора. Так, тиски слесарные 150 мм подходят для обработки деталей средних размеров, а устройства с пометкой 75 мм можно использовать только при работе с мелкими изделиями.


Советы по выбору

Выбирая фиксирующие приспособления для выполнения слесарных работ, важно позаботиться о том, чтобы прибор был максимально удобен в эксплуатации, ведь только в таком случае можно обеспечить качественную обработку. Как правило, к тискам выдвигаются следующие требования:

  • Соответствие длины хода габаритам обрабатываемой детали. Тиски слесарные 250 мм не подойдут для работы с мелкими изделиями, и наоборот, приспособления с пометкой 75 мм нельзя использовать для обработки крупных деталей. ;
  • Запас надежности и прочности. Тиски являются как бы продолжением верстака, поэтому они должны противостоять ударным и механическим нагрузкам, которые неизбежны в процессе выполнения работы. ;
  • Хорошая фиксация детали. Тиски слесарные 250 мм (или аналогичные приборы в других исполнениях) должны обеспечивать надежное крепление обрабатываемого изделия на верстаке. Чтобы обеспечить данное условие, нужно выбирать качественное фиксирующее устройство нужного размера, предварительно определившись с типом планируемой обработки и точными габаритами деталей. Оптимальными считаются тиски слесарные 140-250 мм – из этого диапазона можно выбрать подходящий вариант. ;
  • Надежность крепления на станке. Помимо хорошей фиксации самой детали, важно надежно закрепить прибор на станке, что позволит полностью исключить нежелательные вибрации и колебания при выполнении работ. ;
  • Возможность поворота. Стационарные приборы уже несколько устарели, и сегодня большой популярностью пользуются тиски слесарные поворотные, которые позволяют ориентировать обрабатываемое изделие под нужным углом.

Правильно выбранные фиксирующие приборы способны облегчить и ускорить рабочий процесс. По сравнению с другими характеристиками, величина хода устройства имеет определяющее значение, и на этот параметр нужно обращать внимание в первую очередь. Если это тиски 150 мм – слесарные работы возможны только с подходящими по размерам изделиями, а для фиксации более крупных деталей лучше выбрать другую модель.

На нашем сайте вы можете купить необходимый инструмент по доступной цене. Для этого перейдите в каталог и изучите представленную в наличии продукцию. Доставим товар в любой регион России.


Тиски станочные и слесарные - стальные и чугунные, поворотные и неповоротные. Наковальни.


ТИСКИ СТАНОЧНЫЕ ЧУГУННЫЕ (БЗСП).

Тиски станочные чугунные неповоротные.

Тиски станочные чугунные с ручным приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
Класс точности тисков Н и П по ГОСТ 16518.

  •   Корпусные детали тисков изготавливаются из чугуна.
  •   Установка тисков на столе станка осуществляется с помощью шпонок, крепление - с помощью болтов.

ЦЕНЫ на ТИСКИ станочные ЧУГУННЫЕ неповоротные (БЗСП).

Характеристики неповоротных чугунных станочных тисков:


Модель
В
Ширина губок,
мм
А
Расход губок,
мм
B1
Ширина,
мм
L
Длина,
мм
Н
Высота,
мм
h,
мм
b,
мм
b1,
мм
C,
мм
Усилие
зажима,

Н

Масса,

кг
7200-0209-02 125 130 176 349 105 47 14 14 150 20000 13
7200-0214-02 160 200 176 424 114 50 14 14 150 25000 19
7200-0219-02 200 250 251 546 146 65 18 18 210 35000 41
7200-0219-04 200 250 250 521 141 66 18 18 210 35000 32
7200-0224-03 250 320 326 644 183 80 18 18 280 45000 72
7200-0224-04 250 320 316 641 172 80 18 18 280 45000 54
7200-0227-02 320 400 382 780 197 100 22 22 340 55000 96


Тиски станочные чугунные поворотные.

ЦЕНЫ на тиски станочные ЧУГУННЫЕ поворотные (БЗСП).


7200-0204-13, 7200-0206-13



Характеристики поворотных чугунных станочных тисков:


Модель
В
Ширина губок,
мм
А
Расход губок,
мм
B1
Ширина,
мм
L
Длина,
мм
  h2
Высота,
мм
Н,
мм
h,
мм
b,
мм
b1,
мм
n Усилие
зажима,
Н

Масса,

кг
7200-0210-02 125 130 198 396 132 105 47 14 14 2 20000 17
7200-0215-02 160 200 198 472 141 114 50 14 14 2 25000 23
7200-0220-02 200 250 275 598 180 146 66 18 18 2 35000 51
7200-0220-04 200 250 270 548 171 136 66 18 18 35000 38
7200-0221-02 200 250 275 598 180 146 66 18 18 4 35000 56
7200-0225-03 250 320 340 709 223 183 80 18 18 2 45000 92
7200-0225-04 250 320 336 709 204 168 80 18 18 45000 65
7200-0226-03 250 320 338 709 223 183 80 22 22 4 45000 96
7200-0229-02 320 400 400 780 233 197 100 22 22 4 55000 116

Тиски чугунные пневматические с гидравлическим усилением поворотные.

ЦЕНЫ на тиски станочные ЧУГУННЫЕ пневматические (БЗСП).

Тиски станочные пневматические с гидравлическим усилением предназначены для закрепления деталей при механической обработке металлов резанием на фрезерных, строгальных, сверлильных и других станках.

  • Класс точности тисков Н и П по ГОСТ 16518 (DIN 6370).
  • Корпусные детали тисков изготавливаются из чугуна.
  • Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью N пазов b1.
  • Зажим заготовки производится посредством пакета тарельчатых пружин, которые предварительно сжаты силовым механизмом. Силовой механизм представляет собой встроенный пневмогидроусилитель.
  • Зажим заготовки тарельчатыми пружинами обеспечивает безопасность закрепления деталей при полном падении давления воздуха в сети. Номинальное давление воздуха 0,6 МПа.

Характеристики поворотных чугунных станочных тисков с гидроусилением:


Модель
В
Ширина губок,
мм
А
Расход губок,
мм
h,
мм
A1,
мм
L
Длина,

мм
B1
Ширина,

мм
Н
Высота,
мм
b,
мм
 b1,
мм
n Усилие
зажима,

Н

Масса,

кг
7201-0009-02 160 200 50 4 521 280 176 14 14 2 30000 52
7201-0014-02 200 250 65 4 640 325 210 18 18 2 40000 88
7201-0019-02 250 320 80 6 720 338 240 18 18 2 50000 120
7201-0020-02 250 320 80 6 720 338 240 18 18 4 50000 120



ТИСКИ СТАНОЧНЫЕ СТАЛЬНЫЕ (БЗСП).

Тиски станочные стальные неповоротные.

Тиски станочные стальные неповоротные с ручным приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
Класс точности тисков "П" по ГОСТ16518.

  • Корпусные детали тисков неповоротных, изготавливаются из стали с термообработкой направляющих. Установка тисков на столе станка производится с помощью шпонок, крепление - с помощью прихватов.
  • Настройка тисков на нужный размер производится фиксацией кронштейна, находящегося внутри ползуна, штырем в отверстия корпуса.
  • Высокая твердость рабочих поверхностей обеспечивает долговечность тисков с сохранением точности.

ЦЕНЫ на тиски станочные СТАЛЬНЫЕ неповоротные (БЗСП).


7202-0202-02, 7200-0205-02.

7202-0209-05, 7200-0214-02, 7202-0219-05.

Характеристики стальных неповоротных станочных тисков:


Модель
В
Ширина губок,
мм
А
Расход  губок,
мм
h,
мм
H
Высота,
мм
L
Длина,
мм
D,
мм
b,
мм
Усилие
зажима,

Н

Масса,

кг
7200-0203-02 80 50 30 65 220 190 12 6000 5
7200-0205-02 100 80 35 72 305 272 12 10000 10
7200-0209-05 125 125 45 110 407 14 30000 25
7200-0214-05 160 200 50 120 520 14 50000 36
7200-0219-05 200 250 65 153 630 18 55000 67

Тиски станочные стальные поворотные.

ЦЕНЫ на тиски станочные СТАЛЬНЫЕ поворотные (БЗСП).

7200-0204-02, 7200-0206-02.

7200-0210-05, 7200-0215-05, 7200-0220-05.


Характеристики стальных поворотных станочных тисков:


Модель
В
Ширина губок,
мм
А
Расход  губок,
мм
h,
мм
В1
Ширина,

мм
Н1
Высота,
мм
L
Длина,
мм
D,
мм
b,
мм
H,
мм
Усилие
зажима,

Н

Масса,

кг
7200-0204-02 80 50 30 134 90 220 190 12 65 6000 7
7200-0206-02 100 80 35 156 97 305 272 12 72 10000 12,5
7200-0210-05 125 125 45 200 145 465   14 110 20000 29
7200-0215-05 160 200 50 245 160 524   14 120 25000 50
7200-0220-05 200 250 65 315 194 635   18 153 35000 86


Тиски станочные самоцентрирующие.

ЦЕНЫ на тиски станочные самоцентрирующие (БЗСП).

Тиски самоцентрирующие предназначены для закрепления заготовок при механической обработке на металлорежущих станках.


Характеристики стальных неповоротных самоцентрирующихся станочных тисков:


Модель
В
Ширина губок,

мм
А
Расход  губок,

мм
h,
мм
H,
мм
C,
мм
L,
мм
Усилие зажима,
Н

Масса,

кг
7200-0209-12 125 125 45 110 418 366 20000 30
7200-0219-12 200 210 65 198 613 700 35000 90

ТИСКИ СТАНОЧНЫЕ ("Металлист", г. Глазов, Россия).

ТУ396131-03-02962743-94.

Тиски станочные поворотные 7200-32.
Тиски станочные неповоротные 7200-02.

Тиски станочные

, производсво Глазов, модели 7200-32, 7200-02 предназначены для закрепления деталей при их механической обработке на фрезерных, сверлильных, шлифовальных и других станках.


Характеристики станочных тисков 7200-32 поворотных:

7200-3208
(А=80)
7200-3210
(А=125)
7200-3213
(А=200)
7200-3218
(А=250)
7200-3223
(А=320)
7200-3228
(А=400)
Ширина губок, мм 100 125 160 200 250 320
Ход губки, мм ±10 80 125 100
200
125
250
160
320
200
400
Высота зажима, мм 40 40 50 65 80 100
Усилие зажима, даН, не менее 2000 2000 2500 3500 4500 5500
Глубина шпоночного паза, мм 4 4 4 6 6 6
Ширина шпоночного паза, мм 14 14 14 18 18 18
Сторона квадрата ходового винта, мм 14 14 19 19 19 19
Длина квадрата ходового винта, мм 40 40 45 45 45 45
Масса, кг 16 17 27
29
33
34
55
60
74
83
Длина, мм, не более 325 370 385
475
440
555
515
655
560
765
Ширина, мм, не более 280 280 320 320 400 460
Высота, мм, не более 135 135 148 163 190 210



Характеристики станочных тисков 7200-02 неповоротных:

7200-0207
(А=80)
7200-0209
(А=125)
7200-0214
(А=200)
7200-0219
(А=250)
7200-0224
(А=320)
7200-0227
(А=400)
Ширина губок, мм 100 125 160 200 250 320
Ход губки, мм ±10 80 125 200 250 320 400
Высота зажима, мм 40 40 50 65 80 100
Усилие зажима, даН, не менее 2000 2000 2500 3500 4500 5500
Глубина шпоночного паза, мм 5 5 10 12 17 17
Ширина шпоночного паза, мм 14 14 14 18 18 18
Сто­рона квад­рата ходо­вого винта, мм 14 14 19 19 19 19
Длина квадрата ходового винта, мм 40 40 45 45 45 45
Масса, кг 10,5 11,5 21,5 26,5 49 68
Длина, мм, не более 325 370 475 555 655 765
Ширина, мм, не более 180 180 210 210 280 340
Высота, мм, не более 110 110 115 130 155 185



ТИСКИ СТАНОЧНЫЕ (производство Гомельского завода, Белоруссия).

ГОСТ 16518-96.

Тиски станочные поворотные и неповоротные.

ЦЕНЫ на тиски станочные (Гомель).

ГМ-7216П (7200-0215), ГМ-7212П,
ГМ-7216Н (7200-0214), ГМ-7212Н.

ГМ-7220П (7200-0220)
ГМ-7220Н (7200-0219)


ГМ-7225П (7200-0225), ГМ-7232П,
ГМ-7225Н (7200-0224), ГМ-7232Н.



1 - корпус, 2 - губка подвижная, 3 - плита поворотная.

Поворотные:
ГМ-7212П, ГМ-7216П, ГМ-7220П,
ГМ-7225П, ГМ-7232П.
Неповоротные:
ГМ-7212Н, 7216Н, ГМ-7220Н,
ГМ-7225Н, ГМ-7232Н.

Характеристики станочных тисков ПОВОРОТНЫХ:


Модель

Обозначение

по ГОСТу
Ширина
губок,
мм (B)
Ход губок,
не менее,
мм (A)
Ширина
тисков,
мм (B1)
Длина
тисков,
мм (L)
Высота
тисков,
мм (H)
Высота раб.
пространства,
мм (h)

b
,
мм

S,
мм
Усилие
зажима,
кгс

Масса,
кг
ГМ-7212П 7200-0210 125 150 212 420 117 45 14 14 2 500 18
ГМ-7216П 7200-0215 160 200 252 515 138 58 19 19 3 000 32
ГМ-7220П 7200-0220 200 250 314 580 156 63 19 19 4 000 43
ГМ-7225П 7200-0225 250 300 340 665 181 80 22 22 5 000 61
ГМ-7232П 7200-0229 320 400 454 850 213 100 22 22 5 500 121


Характеристики станочных тисков БЕЗ ПОВОРОТНОЙ ПЛИТЫ:


Модель

Обозначение
по ГОСТу
Ширина
губок,
мм (B)
Ход губок,
не менее,
мм (A)
Ширина
тисков,
мм (B1)
Длина
тисков,
мм (L)
Высота
тисков,
мм (H)
Высота раб.
пространства,
мм (h)

b,
мм

S,
мм
Усилие
зажима,
кгс

Масса,
кг
ГМ-7212Н 7200-0209 125 150 190 375 89 45 14 14 2 500 14
ГМ-7216Н 7200-0214 160 200 230 470 106 58 19 19 3 000 22
ГМ-7220Н 7200-0219 200 250 285 535 120 63 19 19 4 000 33
ГМ-7225Н 7200-0224 250 300 316 600 144 80 22 22 5 000 50
ГМ-7232Н 7200-0227 320 400 420 790 173 100 22 22 5 500 100


ТИСКИ СТАНОЧНЫЕ ПНЕВМАТИЧЕСКИЕ с гидравлическим усилением.

ЦЕНА на тиски станочные пневматические (Гомель).





Характеристики станочных тисков ГМ-7201-0019-02:

Ширина губок,
мм
Ход губок,
мм
Усилие зажима,
кгс
Масса,
кг
Высота тисков,
мм
ГМ 7201-0019-02 250 320 4 500 175 230



ТИСКИ СЛЕСАРНЫЕ (производства завода "Металлист", г. Глазов).



Тиски слесарные серии ТСС и ТССН.


                                                                      ТСС                                                                        ТССН


Тиски слесарные серии ТСС и ТССН
предназначены для закрепления заготовок при выполнении слесарных операций, на корпусе имеется наковальня, наличие призм позволяет зажимать круглые заготовки, а конструкция основания позволяет разворачивать тиски от 0° до 120°.
Материал корпусных деталей - сталь 35Л



Характеристики слесарных тисков серии ТСС:

ТССН-63-С ТСС-80 ТСС-100 ТСС-125 ТСС-140 ТСС-160 ТСС-180 ТСС-200
Ширина губок, мм 63 80 100 125 140 160 180 200
Усилие зажима, кгс 1000 1500 2000 2500 3000 3500 4200 5200
Глубина рабочего пространства, мм 40 50 70 80 95 90 90 90
Длина хода ползуна, мм 80 100 140 160 180 160 160 160
Масса, кг 3,7 4,6 11,4 13 14 26,5 26,5 28,0
Базовая длина, мм, не более 230 255 345 380 415 450 450 450
Базовая ширина, мм, не более 63 135 190 190 190 227 227 227
Базовая высота, мм, не более 200 120 160 175 190 210 210 210



Тиски слесарные модернизированные (профессиональные) серии ТСМ.

Тиски слесарные модернизированные (профессиональные) серии ТСМ предназначены для закрепления заготовок при выполнении слесарных операций.
Преимущество нового типа тисков: позволяет зажимать длинные заготовки в вертикальном положении, круглые - в призмах корпуса и ползуна. За счет новой конструкции основания тиски можно разворачивать на любой угол от 0° до 360°. На корпусе тисков имеется увеличенная наковальня, упор6ный подшипник на винте облегчает зажим заготовки. Наличие регулировочных винтов в корпусе позволяет устанавливать необходимый зазор между направляющими ползуна и опорной части винтов по мере износа, первоначальную регулировку производит завод-изготовитель.
По заказу изготавливаются неповоротные тиски (без основания) ТСМН.


Характеристики модернизированных профессиональных слесарных тисков серии ТСМ:

ТСМ-160 ТСМН-160 ТСМ-180 ТСМН-180 ТСМ-200 ТСМН-200 ТСМ-250 ТСМН-250
Ширина губок, мм 160 160 180 180 200 200 250 250
Усилие зажима, (кгс) 3500 3500 4200 4200 5200 5200 5500 5500
Развив. момент, <=кгс/м 14 14 20 20 25 25 25 25
Длина хода губки, мм 200 200 240 240 240 240 240 240
Глубина рабочего пространства, мм 88 88 102 102 111 111 123 123
Масса, не более, кг 21 20 28,5 26,5 37 35 55 52
Базовая длина, мм 487 487 555 555 555 555 595 595
Базовая ширина, мм 203 203 230 230 230 230 250 250
Базовая высота, мм 210 186 244 215 261 230 281 251


ЦЕНЫ на тиски слесарные ("Металлист", Глазов)


Тиски слесарные цилиндрические серии ТСЦ-180.

Тиски слесарные  ТСЦ-180 предназначены для слесарных и сборочных операций. Новая конструкция позволила увеличить жесткость тисков за счет применения центральной гайки и цилиндрической направляющей, что позволяет использовать их при выполнении точных работ. Вынесенная зона зажима обеспечила закрепление длинных деталей в вертикальном положении. Применение нового основания разрешило поворот тисков на 360°.
По желанию заказчика тиски комплектуются сменными губками для закрепления деталей из различных материалов.

Характеристики цилиндрических слесарных тисков ТСЦ-180:

Ширина губок, мм 180
Длина хода ползуна, мм 220
Глубина рабочего пространства, мм 113
Усилие зажима, кгс 4200
Масса, кг 35
Длина, мм 465
Ширина, мм 229
Высота, мм 258

ТИСКИ СЛЕСАРНЫЕ (производства завода "ГМЗ", Гомель).

Сертификат №РОСС BY.ММ03.В02012.

Тиски слесарные поворотные стальные ТСС.


ТСС-125, ТСС-140.                                                                           ТСС-150, ТСС-160, ТСС-180, ТСС-200.

1 - губка подвижная, 2 - корпус, 3 - плита поворотная, 4 - рукоятка.

Тиски слесарные поворотные стальные ТСС производства завода "ГМЗ" предназначены для закрепления заготовок при выполнении слесарных операций, на корпусе имеется наковальня, наличие призм позволяет зажимать круглые заготовки, а конструкция основания позволяет разворачивать тиски. Материал корпусных деталей - сталь 35Л



Характеристики стальных поворотных слесарных тисков ТСС125, ТСС140, ТСС150, ТСС160, ТСС180, ТСС200:

ТСС-125 ТСС-140 ТСС-150 ТСС-160 ТСС-180 ТСС-200
Ширина губок B, мм 125 140 150 160 180 200
Усилие зажима, кгс 3000 3000 5000 5000 5000 5000
Глубина рабочего пространства h, мм 70 70 75 75 75 75
Длина хода ползуна А, мм 120 120 160 160 160 160
Масса, кг 13,0 13,5 18,0 18,0 18,5 19,0
Длина L, мм 360 360 390 390 390 390
Ширина B, мм 180 180 230 230 230 230
Высота H, мм 170 170 180 180 180 180


ЦЕНЫ
на тиски слесарные стальные ("ГМЗ", Гомель).


Тиски слесарные поворотные чугунные ТСЧ.



ТСЧ-125, ТСЧ-140, ТСЧ-150.                                                                        ТСЧ-160, ТСЧ-180, ТСЧ-200.

Тиски слесарные поворотные чугунные ТСЧ предназначены для закрепления заготовок при выполнении слесарных операций, на корпусе имеется наковальня, наличие призм позволяет зажимать круглые заготовки, а конструкция основания позволяет разворачивать тиски. Материал корпусных деталей - чугун СЧ20.



Характеристики чугунных поворотных слесарных тисков ТСЧ125, ТСЧ140, ТСЧ150, ТСЧ160, ТСЧ180, ТСЧ200:

ТСЧ-125 ТСЧ-140 ТСЧ-150 ТСЧ-160 ТСЧ-180 ТСЧ-200
Ширина губок B, мм 125 140 150 160 180 200
Усилие зажима, кгс 3000 3000 3000 5000 5000 5000
Глубина рабочего пространства h, мм 75 75 75 85 85 85
Длина хода ползуна А, мм 110 110 110 155 155 155
Масса, кг 16,5 17,0 17,0 27,0 27,5 28,0
Длина L, мм 385 385 385 460 460 460
Ширина B, мм 180 180 180 210 210 210
Высота H, мм 200 200 200 210 210 210


ЦЕНЫ на тиски слесарные чугунные ("ГМЗ", Гомель).


Тиски слесарные чугунные ТСЧ неповоротные.

ТУ РБ 490175790.001-2003.


ТСЧ-250Н.

Материал чугун СЧ20.


А - ход подвижной губки:
В - ширина губок;
h - высота зажима.



Характеристики чугунных неповоротных слесарных тисков ТСЧ250Н:

В
Ширина губок,
мм
А
Ход губки,
мм
h
Высота зажима,
мм

Усилие
зажима,
кгс

L
Длина,
мм
B1
Ширина,
мм
H
Высота,
мм

Масса,

кг
ТСЧ-250Н 250 200 80 6000 530 150 200 41


ЦЕНА
 на тиски слесарные чугунные неповоротные ("ГМЗ", Гомель).

Размеры и вместимость - Orange Vise Company LLC

Размеры корпуса

Размер тисков (номинальный) 6 дюймов x 16 дюймов 6 дюймов x 17,5 дюймов 6 дюймов x 20 дюймов 6 дюймов x 22 дюйма 6 дюймов x 26 дюймов
Ширина корпуса 6 дюймов 6 дюймов 6 дюймов 6 дюймов 6 дюймов
Общая длина корпуса 16 " 17.5 " 20 " 22 " 26 "

Вместимость губок с жесткими губками в комплекте

Размер тисков (номинальный) 6 дюймов x 16 дюймов 6 дюймов x17. 5 " 6 дюймов x 20 дюймов 6 дюймов x 22 дюйма 6 дюймов x 26 дюймов
Ширина челюсти 5,88 " 5,88 " 5,88 " 5.88 " 5,88 "
Емкость жесткой челюсти -
Двойная станция
2.3 " 3,1 дюйма 4,3 дюйма 5,3 " 7,3 "
Емкость жесткой челюсти -
Одиночная станция
6.6 дюймов 8.1 " 10,6 дюйма 12,6 дюйма 16,6 "

Емкость кулачков с челюстями типа ласточкин хвост

Размер тисков (номинальный) 6 дюймов x 16 дюймов 6 дюймов x17. 5 " 6 дюймов x 20 дюймов 6 дюймов x 22 дюйма 6 дюймов x 26 дюймов
Емкость челюсти ласточкин хвост -
Двойная станция *
2,5 дюйма 3,2 дюйма 4.5 " 5.5 " 7,5 "
Емкость челюсти ласточкин хвост -
Одиночная станция *
8 " 9,5 " 12 " 14 " 18 "

* Размеры не включают толщину обрабатываемых мягких губок, которая может варьироваться от 1/2 до 2 дюймов.Обратите внимание, что некоторые комбинации губок не будут работать с тисками длиной 16 дюймов в конфигурации с двумя станциями, например губками толщиной 2 дюйма, из-за ограниченного расстояния между главными губками.


3/4 дюйма с шестигранной головкой


Размер тисков (номинальный) 6 дюймов x 16 дюймов 6 дюймов x 17,5 дюймов 6 дюймов x 20 дюймов 6 дюймов x 22 дюйма 6 дюймов x 26 дюймов
Выступ на 3/4 дюйма с шестигранной головкой -
Обе челюсти полностью открыты
0.5 " 0,75 " 0,75 " 0,75 " 0,75 "
3/4 "выступ шестигранного конца -
Максимум *
4,13 " 4,13 " 4,13 " 4.13 " 4,13 "

* Максимальный выступ шестигранного конца происходит, когда передняя скользящая губка (ближайшая к шестигранному концу) полностью открыта, а задняя скользящая губка (самая дальняя от шестигранника) полностью закрыта. Если это нежелательно для приложения, например в машине для смены поддонов, избегайте этого, поместив распорный блок между задней скользящей губкой (самый дальний от конца шестигранника) и центральной губкой. В конфигурации с одной станцией фиксируйте заднюю скользящую губку, а не переднюю скользящую губку.

Тиски

Тиски

Тиски
Последнее обновление Среда, 13 января 2021 г., 05:54:55 Горы Часовой пояс США

ДОМ

Мельничные тиски, Обозначение анимации, Тиски для сверлильных станков,
Тиски инструментального мастера, Безвинтовые тиски,
Синусоидальные тиски, Скамьи тиски, Bench Vise Animation,
Мягкие губки, Pin тиски, Ручные тиски, Наковальни

Фрезерные тиски

6 дюймов, 75 фунтов., TE-CO Parlec Тиски установлены на RF-25.
Массивный, точный, прочный, с очень высоким зажимом
сил. Механизм закрытия, подобный Курту, имеет клин
, который прикладывает силу, направленную вниз, как челюсть подтянута.
Parlec PWS-6900 не замужем станционные тиски список деталей Флаер Parlec

Нажмите на связанные эскизы #ad


Доступные размеры ширины:
3 дюйма (76 мм), 4 дюйма (102 мм), 5 дюймов (127 мм), 6 дюймов (153 мм)


Наборы регулировочных шайб в ассортименте для центровки тисков


Нажмите на связанные эскизы #ad


Нажмите на связанные эскизы #ad

Обозначение анимации

Обозначение твердой челюсти Parlec, анимация.
Слот на также может использоваться верхняя часть твердой челюсти.
Перемещайте кровать влево и вправо, вносите минутные корректировки
положение тисков, пока обнулить, а затем заблокировать.
Настоящий швейцарский Interapid циферблат тестовый индикатор имеет разрешение 0,0005 дюймов на
градаций. Производитель тисков спец.
См. инструкции для установить геометрию наконечника & см. иллюстрацию.
Зафиксируйте оси перед выравниванием фиксированной губки тисков.

Машинисты различать «указание части» (выравнивание) и«трамвайная» (центровка).
Однако определение трамвайного движения - «регулировать или выравнивать (механические части)».
Точный механический Регулировка: Устройство в трамвае. »


Указывая анимация станины тисков.
В глубоком центре (без измерения местоположение)
движется только маленькая игла, показывая что
большой игла заменена примерно на 0,030 дюйма.


Прецизионные отшлифованные параллели различной высоты с высокой точностью
удерживать детали на нужной глубине внутри губок тисков.


5-осевой упор для фрезерования со стержнем 1/4 "; прочная конструкция и
универсальное низкопрофильное позиционирование (США). Металлическую ручку с фиксатором
можно легко переставить, подняв вверх и вращение.
Один конец стального стержня скруглен (алмазная шлифовка)
, а другой конец полусферический. Сделано глухое отверстие в накладке из алюминия
ручка, удерживаемая установочными винтами 6-32, для Шестигранный ключ 1/4 ".
Шестигранник с тремя заподлицо установочные винты надежно входят в плоскость.
Оставил накатка так это не держит грязь.
Стопорный стержень входит в зацепление с квадратной кромкой зажимного приспособления 5C.
Цанга 5C имеет глубину стопор ввинчивается в его конец.


Нажмите на связанные эскизы #ad

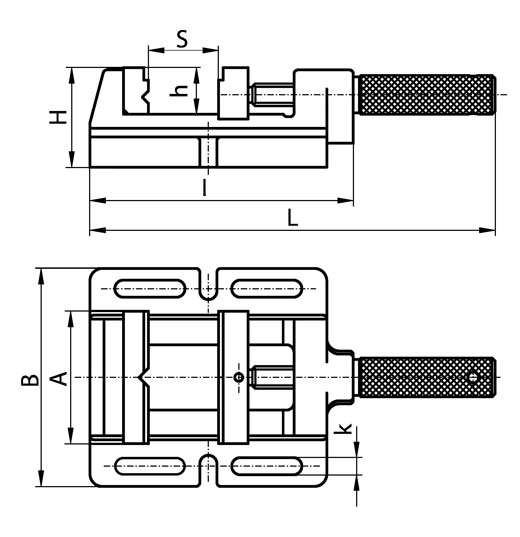

Тиски для сверлильных станков

Тиски для сверлильных станков 1-1 / 2 "(Тайвань).


Щелкните связанные эскизы.Различные размеры имеется в наличии. #ad


Тиски для сверлильных станков с переменным углом наклона Palmgren (США).
1-1 / 2 дюйма (38 мм) Ш x 1 дюйм (25 мм) Г x 6 дюймов (146 мм)
ОАЛ. Открывается до 1-9 / 16 дюймов макс.


Фиксированная пластина губок с V-образной канавкой и шкалой градусов.


3-дюймовые тиски для сверлильных станков Eron (Япония).
Стороны также обработаны ровно и точно.
Паз в основании для настольного монтажа.
Отличное качество, подходит для работы с металлом.


4 дюйма, низкопрофильный Тиски для сверлильных станков Delta (Тайвань).
Подходит для дерева, но не точен Достаточно для металлических проектов.

Нажмите на связанные эскизы #ad


Выберите ширину губок 3, 4, 5, 6 дюймов.


Нажмите на связанные эскизы #ad


Palmgren шириной 3 дюйма, глубиной 1-1 / 8 дюйма, квадратным основанием 6,5 дюйма, 13 фунтов,
люлька, дрель с переменным углом наклона пресс-тиски (импорт).
Положительный штифт останавливается в точках 0, 15, 30, 45, 60, 75 и 90 градусов.
Замок с ручным затягиванием во всех положениях; От 0 до 90 по шкале 1 градус.
Цельная губка имеет вертикальные и горизонтальные V-образные канавки. База имеет
1/2 "плечевые прорези для крепление к столу сверлильного станка.


Цвет тисков Palmgren теперь темный.
серый и имеет металлическая табличка прилагается.


Эти тиски
обладают хорошей точностью для работы с деревом. Тиски типа Cradle руководство.

Инструмент Тиски Maker's

Тиски инструментального мастера: W 2-9 / 16 "(62 мм) x D 1-1 / 4 дюйма (32 мм),
открывается до 3-3 / 8 дюймов (86 мм), а OAL - 7-1 / 2 дюйма (190 мм).
Закаленная и прецизионная шлифовка с точностью до 0,0002 дюйма.
Цельная конструкция основания.



Нажмите на связанные эскизы #ad


Площадь со всех сторон земли.

Подвижная губка имеет цековку. вокруг точки крепления ходового винта
, которая обеспечивает разгрузку
для бронзовой вставки с резьбой.Это позволяет
полный отвод губок для максимальное раскрытие тисков.

Челюсти очень точно совмещены друг с другом.


Подвижная челюсть не такая широкая, как основание
так может перемещаться, пока все еще зажаты в установке.
Также удобен для использования в качестве переносных тисков между установками.
Показано здесь с 5-осевой рабочий упор (справа).


Его сила, скорость, размер и Точность делает
одной из лучших универсальных тисков, которые у меня есть.


Эти тиски также очень хорош для использования на Тайгская мельница.


Затяните и ослабьте с помощью разводной гаечный ключ.

Безвинтовые тиски

Сверху вниз: 3 дюйма, 2 дюйма и 1 дюйм
размер безвинтовых тисков сравнения.

1 дюйм, 2 дюйма, 3 дюйма и доступны тиски большей ширины.
Нажмите на выбор связанные эскизы для просмотра разных размеров.
Обратите внимание, что безвинтовые тиски 1 дюйм. Different &
может иметь или не иметь встроенных параллелей.


Нажмите на связанные эскизы #ad

Встроенные параллели помогают удерживать особенно мелкие детали.
Подвижная челюсть малой Тиски не такие широкие, как основание
, поэтому им можно управлять, пока другое приспособление.
Таким образом, детали можно заменять, сохраняя фиксированный должность.


3-дюймовые безвинтовые тиски, установленные на Тайгская мельница.
Этот стиль - тиски подвижная челюсть вниз при закрытии.


Заменены подноски с алюминиевых на стальные.


Регулируемый поворотный рабочий упор с цельными губками.
М6-1 Винт с головкой под ключ удерживает кронштейн в тисках.
Регулируемый винт 8-32 имеет напрессованную головку, наконечник
алмазная шлифовка плоская и контргайка с накаткой.


2-дюймовые безвинтовые тиски. Безвинтовой Схема тисков в разобранном виде


Упор можно повернуть в сторону или просто снять.

2-дюймовые тиски, используемые в ручной метчик.


Деталь подпружиненного фиксатор на шарикоподшипнике для крепления адаптера
в прецизионном шлифованном шпинделе.
Плоская пружина повернута, чтобы обнажить шар.
стопор подшипника. Тиски
могут перемещаться в двух направлениях, что позволяет легко совмещать резьбу / отверстие. В На примере
показано нарезание восьми отверстий №7 с 1 / 4-20
тем. А роторный стол использовался для бурения каждые 45 град.


Установлен на стане RF-25, показывает №2 центрирующее сверло
, за которым последовало сверло №21.
Удерживал деталь в тисках меньшего размера, чтобы можно было легко установить
. перенесен на ручной метчик для нарезания резьбы.


Ручной метчик используется для обрезки 10-32 ниток.

1-дюймовые безвинтовые тиски со встроенными параллелями.

В миниатюре можно хранить очень маленькие предметы
тиски, затем удерживаемые в других тисках или настройки.
Маленькие тиски может быть перенесен с машины
на машину пока сохранение ориентации детали.
Параллели (ступени) измельчить в челюсти. В
подвижная челюсть не такой широкий, как сплошная губка, что позволяет регулировать его
, при этом зажимаясь в более крупном
тиски. Допуски +/- 0,0002 "


Однодюймовые безвинтовые крепления для тисков
на 4-дюймовом Поворотный стол Шерлайн.


Адаптер тисков на 1 дюйм для синусоидальной пластины
с использованием ВПК-6 алюминий.


Нажмите на связанные эскизы

Синусоидальные тиски

2 дюйма и Синусоидальные тиски шириной 3 дюйма,
и 4 дюйма между валками центры.
См. Расчет угла синусоидальных тисков / стержня.

Вездесущий, обязательный Скамьи тиски.

Обновлен до 5-дюймовая вращающаяся головка, Скамейка Palmgren тиски.
В креплении используется крепление толщиной 1/2 дюйма плита и болты с шестигранной головкой.
Три длинных болта 3 / 8-16 6 дюймов с шайбами пропустите все
через край скамейки 2x4.56 фунтов. (Тайвань).

Высококачественная сталь и три вида сменных, закаленная
челюсти стальные. Подвижная губка и ползун составляют одно целое.
Полное вращение на 360 градусов с 12 положениями (каждые 30 градусов) с
подпружиненный фиксатор, удерживающий положение головы во время настройки.
лично я бы не купил этот тип тисков, если
не имел фиксатора механизм для удержания заданного положения челюсти.


Трубные и клиновые губки.


Нажмите на связанные эскизы #ad

Скамейка Анимация тисков

12 позиций, анимация вращения головки тисков. Обратите внимание: два уплотнительных кольца
были размещены на каждом конце скользящей барная ручка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PALMGREN VISE

Инвентарный номер

29503
Модель MJ50
Ширина челюсти 5-1 / 8 дюйма (13 см)
Горло Глубина 3-1 / 2 " (9 см)
Высота 10-5 / 8 дюймов (27 см)
Длина 16-1 / 2 " (42 см)
Базовая ширина 9-1 / 2 дюйма (24 см)
Макс Челюсть Открытие 4 дюйма (10 см)
Максимальный диаметр трубы

3-1 / 2 " (9 см)

Максимум V-образное отверстие 4-1 / 2 дюйма (12 см)
Вес 56 фунтов.(25,4 кг)


Основание тисков имеет 3 монтажных проушины, но
плита позволил использовать 4-й (6 дюймов) болт.
Показан подпружиненный фиксатор с черными выступами.


Прикрепил обе мои скамьи в двух точках,
к бетонная стена для максимальной устойчивости.

Мягкие губки

Мягкие губки из алюминиевого L-образного кронштейна.
Наклейка магнитная подложка была проблематичной.

Закаленные, шлифованные стальные губки OEM (вверху) и мягкие губки из алюминия
(внизу). Были повторно использованы оригинальные винты M6-1 с головкой под ключ.
Размеры губок: 5-1 / 8 дюйма (Д) x 1 дюйм (В) x 1/2 дюйма (D). Мягкие губки из алюминия
просверлены с зазором 5/16 дюйма с последующим концом.
фреза для цековки 1/2 " Глубина 0,310 дюйма.


Настольные тиски Columbian 4-1 / 2 дюйма (США). Фрезерованные сменные губки из мягкого алюминия
с гладкой поверхностью.
Чтобы убрать боковой люфт ползунка, я просверлил
нарезал резьбу (1 / 4-20) на корпусе тисков для установочного винта.
(другое боковая сторона). Я положил небольшой (3 мм) тефлоновый стержень
между винт и ползун для уменьшения трения.

Нажмите на связанные эскизы


Щелкните по связанным эскизам #ad

Тиски для штифта

В этих тисках для сверления в рукоятке (США) закрепляются сверла.
Очень высокое качество с прецизионным патроном.


Патрон имеет диаметр 1/4 дюйма (0,25 дюйма или 6,35 мм).


Очень удобен при удалении заусенцев, особенно
на токарно-навесную деталь станка.


Нажмите на связанные эскизы #ad


Эти штифтовые тиски имеют двустороннюю цангу для удержания как 1/16 дюйма
(0.Размеры 0625 дюйма или 1,6 мм) и 3/32 дюйма (0,09375 или 2,4 мм).


Микро-патрон.

Ручные тиски

Ручные тиски, изготовленные по индивидуальному заказу, с алюминиевой головкой и рукояткой.
После рассмотрения плюсов и минусов многих различных В наличии
дизайн, решил сделать один
, включающий желаемые механические атрибуты.
Эти ручные тиски были специально созданы для закаленных
пин в то время как они сейчас алмазный круг шлифованный.


Обе стороны обрезаны на лету.


В челюсти открываются и закрываются с помощью ходового винта
, который имеет как левый, так и правый 10-32 нитки.
Использование ходового винта этого типа перемещает губки на
дважды однопоточная скорость. Центральная часть винта
без резьбы имеет зазор через
короткие расточки. Подвижная губка
направляется установочным штифтом 1/4 дюйма, установленным в 0.251 "
прецизионное рассверленное отверстие. Подвижная губка имеет
глухое отверстие с установочным винтом 6-32. который удерживает штифт
, когда он проходит через отверстие фиксированной губки. Нижняя поверхность подвижной губки
также скользит по
фиксированная губка, значительно уменьшающая скручивание.
Размер зажима: отверстие 1/2 "Ш x 1" x 3/4 ". Алюминий
челюсти довольно мягкие поэтому повреждение деталей сводится к минимуму.


Фиксированная губка имеет две V-образные канавки для зажимать круглые детали.
Ручка имела резьбу 10-32, а затем был установлен установочный винт 6-32.
A 4-40 с полукруглой головкой также винты в конец ходового винта.


Показано в масштабе, дюбель 1/4 "x 2"
зажат в больший V-образный паз.


В 9/16 " накатанный алюминиевая ручка
крепится с помощью закаленной, Установочный винт 1 / 4-20 длиной один дюйм.
Другой конец предназначен для 8-32, чтобы удерживать другую головку.


Эти ручные тиски с длинным носом предназначены для шлифовка
тонких деталей. Эти челюсти также открываются и закрываются с помощью поводка.
винт, имеющий как левши, так и правши
10-32 ниток. Используя этот тип ходового винта
перемещает губки на два однопоточная скорость.


V-образные канавки были вырезаны для небольших круглые детали.
Размер челюсти: 1/4 дюйма Ш x 2-3 / 4 дюйма x отверстие 1-1 / 16 дюйма.


А длинный установочный винт 8-32 удерживает нижнюю латунную направляющую штангу и
г. справиться. Установочный винт 4-40 удерживает верхнюю направляющую.
Латунные стержни скользят в прецизионных отверстиях диаметром 1/8 дюйма.
А 4-40 винт с полукруглой головкой на конце ходового винта
ограничивает общий ход. Латунный большой палец с накаткой Ручка регулировки
удерживается двумя установочными винтами 6-32.


Такая же ручка с накаткой используется для
обе головки тисков: 8-32 левая и 1 / 4-20 правая.


Два разные стили кованые тиски ручные (Германия).
Нить Acme для дополнительной прочности. Узкая подпружиненная
губки: 1/2 дюйма (ширина) x 1 дюйм (глубина) x 3/4 дюйма (открыта).
Превосходный дизайн и высокое качество.


широкий подпружиненные губки: 1-3 / 8 "Ш x 5/8" Д x 1 "в открытом состоянии. 4" OAL.


Имеет V-образный паз для крепления круглых деталей.


Покомпонентные изображения двух, рука тиски.


Ручные тиски, предназначенные для зажим для длинной проволоки (Германия).
Затяжка винт и ручка имеют отверстия с зазором.
Зажимы: 5/8 дюйма Ш x 1/2 дюйма x 1/4 дюйма в открытом состоянии. 4-5 / 8 дюйма OAL.


Заменена оригинальная барашковая гайка на часть более высокого качества.
Заменена стальная шайба на латунный тип.


Изготовлена ​​шайба масляная пропитанная. бронза
для облегчения работы (затянутой) барашковой гайки.


Мяч подшипник упорная шайба тоже работает хорошо.


Лоуэлл Выкройные ручные тиски (инструмент для обработки проволоки) с полостью
ручка (Пакистан). Умеренное качество.
Общая длина составляет 4-15 / 16 дюймов (125 мм). Диаметр ручки
составляет 3/4 дюйма (19 мм). Ширина зажима составляет 1/2 дюйма (12,7 мм).
Зубчатые губки открываются на 3/8 дюйма (9.5 мм). Диаметр отверстия корпуса
составляет 3 мм (0,118 дюйма). Покрытие никелированное.
Вес составляет 6,8 унций. (193гр). Длинные провода
можно полностью протянуть через ручку для скручивания.


The резьбовая головка и ручка имеют отверстия с зазором.


Нажмите на связанные эскизы #ad


А универсальный рабочий (Индия).Он имеет 60 слотов для штифтов,
позицию и поставляется с восемью стальными штифтами 3 мм.
Размеры алюминиевой головки тисков: диаметр 2 "(только головка)
x 3-1 / 4" Вт (головка плюс винт с накатанной головкой) x 1-1 / 8 "H.
Максимальное расстояние между пальцами составляет 2-3 / 16 дюйма. Общая длина,
, включая съемную деревянную ручку, составляет шесть дюймов.


Силиконовые мягкие ручки для штифтов 3 мм.


Для хранения всех восьми штифтов с инструментом, я
зажмите их мягкая пластиковая трубка.


Еще одни ручные тиски из алюминия, изготовленные по индивидуальному заказу.
то же 3мм колышки с силиконовыми захватами или без них.


Ступенчатое основание позволяет легко зажимать в тисках большего размера.
6-32 установочные винты удерживают дюбели в место.


В подвижная губка работает на двух установочных штифтах 1/4 дюйма в
отверстие с прецизионным рассверливанием. Регулировочный винт - M6-1.
Пружина сжимается надвое, 9 мм
отверстие с зенковкой позволяя полностью закрыть челюсть.
Тефлоновая шайба, изготовленная на заказ, обеспечивает точение
винт гладкий и точный. Есть 50 лунок.

Наковальня

Недорогая наковальня.


Круглая закаленная опора для
сборка деталей и разборка.

Нажмите на связанные эскизы


Нажмите на связанные эскизы #ad

Мельничные тиски, Обозначение анимации, Тиски для сверлильных станков,
Тиски инструментального мастера, Безвинтовые тиски,
Синусоидальные тиски, Скамьи тиски, Bench Vise Animation,
Мягкие губки, Pin тиски, Ручные тиски, Наковальни

ДОМ

Визуализация четвертого измерения | Блог исследования

Живя в трехмерном мире, мы можем легко визуализировать объекты в двух и трех измерениях.Но для математика игра только с тремя измерениями ограничивает, сетует доктор Генри Сегерман. Доцент кафедры математики в Государственном университете Оклахомы, Сегерман говорил со студентами и преподавателями Duke о визуализации четырехмерного пространства в рамках серии лекций PLUM 18 апреля.

Что такое четвертое измерение?

Давайте разберем пространственные измерения на то, что мы знаем. Мы можем описать точку в 2-мерном пространстве двумя числами x и y , визуализируя объект в плоскости xy , и точку в трехмерном пространстве с 3 числами в системе координат xyz .

Построение трех измерений в системе координат xyz .

Хотя зеленые прямоугольные маркеры на самом деле не 90 градусов, мы можем сделать вывод о трехмерной геометрии, как показано на двумерном экране.

Точно так же мы можем описать точку в 4-мерном пространстве четырьмя числами - x , y , z и w - где фиолетовая ось w- расположена под прямым углом к ​​другой оси. регионы; Другими словами, мы можем визуализировать 4 измерения, уменьшив их до трех.

Построение четырехмерного графика в системе координат xyzw .

Один из часто исследуемых четырехмерных объектов, которые мы можем попытаться визуализировать, известен как гиперкуб. Гиперкуб аналогичен кубу в 3 измерениях, как куб - квадрату.

Как сделать гиперкуб?

Чтобы создать линию 1D, мы берем точку, делаем копию, перемещаем скопированную точку параллельно на некоторое расстояние, а затем соединяем две точки линией.

Точно так же квадрат можно сформировать, сделав копию линии и соединив их, чтобы добавить второе измерение.

Итак, чтобы создать гиперкуб, мы перемещаем идентичные трехмерные кубы параллельно друг другу, а затем соединяем их четырьмя линиями, как показано на изображении ниже.

Чтобы создать n –мерный куб, мы берем 2 копии ( n –1) –мерного куба и соединяем соответствующие углы.

Даже при использовании модели, напечатанной на 3D-принтере, попытка визуализировать гиперкуб может запутать.

Как мы можем лучше представить гиперкуб? «Вы вроде как обманываете», - сказал доктор.Сегерман объяснил. Один из способов обмануть - отбрасывать тени.

Тени параллельной проекции, изображенные на рисунке ниже, вызваны лучами света, падающими под прямым углом к ​​плоскости стола. Мы можем видеть, что некоторые края тени параллельны, что также верно для физического объекта. Однако некоторые из ребер, которые сталкиваются в 2D-модели, на самом деле не сталкиваются в 3D-объекте, что усложняет отображение проекции на 3D-объект.

Один из способов отбрасывать тени без столкновений - использовать стереографическую проекцию, как показано ниже.

Стереографическая проекция - это отображение (функция), которое проецирует сферу на плоскость. Проекция определяется на всей сфере, за исключением точки наверху сферы.

Для объекта ниже кривые на сфере отбрасывают тени, отображая их на прямую сетку на плоскости. При стереографической проекции каждая сторона трехмерного объекта отображается на другую точку на плоскости, так что мы можем видеть все стороны исходного объекта.

Стереографическая проекция сеточного рисунка на плоскость.Напечатайте 3D модель в Duke’s Co-Lab!

Точно так же, как тени трехмерных объектов представляют собой изображения, сформированные на двумерной поверхности, наша сетчатка имеет только двумерную поверхность для обнаружения света, попадающего в глаз, поэтому мы фактически видим двумерную проекцию нашего трехмерного мира. Наш разум с помощью вычислений способен реконструировать трехмерный мир вокруг нас, используя предыдущий опыт и информацию из двухмерных изображений, такую ​​как свет, тень и параллакс.

Проекция 3D-объекта на 2D-поверхность.

Проекция четырехмерного объекта на трехмерный мир

Как мы можем визуализировать четырехмерный гиперкуб?

Чтобы использовать стереографическую проекцию, мы радиально проецируем края трехмерного куба (слева на изображении ниже) на поверхность сферы, чтобы сформировать «куб пляжного мяча» (справа).

Грани куба, радиально спроецированные на сферу.

Поместив точечный источник света на северный полюс раздутого куба, мы можем получить проекцию на 2D-плоскость, как показано ниже.

Стереографическая проекция рисунка «кубик пляжного мяча» на плоскость. Посмотреть 3D-модель можно здесь.

Применительно к одному измерению выше, мы можем теоретически взорвать четырехмерную фигуру в шар, а затем поместить свет в верхнюю часть объекта и спроецировать изображение вниз в трех измерениях.

Слева : 3D-печать стереографической проекции «гиперкуба пляжного мяча» в трехмерном пространстве. Справа : компьютерная визуализация того же самого, включая двумерные квадратные грани.

Формирование n –мерных кубов из ( n –1) –мерных изображений.

Таким образом, построенная трехмерная модель тени «куба пляжного мяча» является проекцией гиперкуба в трехмерное пространство. Здесь четырехмерные грани гиперкуба становятся искаженными кубами вместо полос.

Так же, как края верхнего объекта на рисунке могут быть соединены вместе, складывая квадраты в третьем измерении, чтобы сформировать куб, края нижнего объекта могут быть соединены через четвертое измерение

Почему мы пытаемся понять вещи в четырех измерениях?

Насколько нам известно, пространство вокруг нас состоит всего из трех измерений. С математической точки зрения, однако, нет причин ограничивать наше понимание многомерной геометрии и пространства только тремя, поскольку в числе 3 нет ничего особенного, что делает его единственным возможным числом измерений, которое может иметь пространство.

С точки зрения физики специальная теория относительности Эйнштейна предполагает связь между пространством и временем, поэтому пространственно-временной континуум состоит из трех пространственных измерений и одного временного измерения. Например, рассмотрим распустившийся цветок. Положение цветка при этом не меняется: не движется вверх и не вбок. Тем не менее, мы можем наблюдать преобразование, что является доказательством существования дополнительного измерения. Один из примеров - приравнивание времени к четвертому измерению, но

Простая английская Википедия, бесплатная энциклопедия

Слева направо, квадрат, куб и тессеракт.Квадрат - это двухмерный объект, куб - это трехмерный объект, а тессеракт - это четырехмерный объект. Одномерный объект - это просто линия. Дана проекция куба, поскольку он просматривается на двумерном экране. То же самое касается тессеракта, который дополнительно может отображаться только как проекция даже в трехмерном пространстве. Схема первых четырех пространственных измерений.

Размеры - это способ, которым мы видим, измеряем и воспринимаем наш мир, используя движения вверх и вниз, справа налево, назад вперед, горячие и холодные, насколько тяжелые и длинные, а также более сложные концепции из математики и физики. .Один из способов определить размер - посмотреть на степени свободы или на то, как объект может перемещаться в определенном пространстве. Существуют разные концепции или способы использования термина «измерение», а также разные определения. Нет определения, которое могло бы удовлетворить все концепции.

В векторном пространстве V {\ displaystyle V} (где векторы являются "стрелками" с направлениями) размер V {\ displaystyle V}, также записываемый как dim⁡ (V) {\ displaystyle \ dim (V)} , [1] равно мощности (или количеству векторов) основы V {\ displaystyle V} [2] [3] (набор, который указывает, сколько уникальных направлений V {\ displaystyle V} действительно есть).Он также равен количеству наибольшей группы прямых направлений этого пространства. «Нормальные» предметы в повседневной жизни определяются тремя измерениями, которые обычно называют длиной, шириной и глубиной. Математики называют это понятие евклидовым пространством.

Размеры также можно использовать для измерения положения. Расстояние до позиции от места старта можно измерить по длине, ширине и высоте. Эти расстояния являются мерой положения.

В некоторых случаях четвертое (4D) измерение, время, используется для отображения положения события во времени и пространстве.

В современной науке люди используют другие измерения. Такие размеры, как температура и вес, можно использовать, чтобы показать положение чего-либо в менее простых местах. Ученые изучают эти измерения с помощью анализа размерностей.

Математики также используют измерения. В математике измерения более общие. Измерения в математике могут не измерять вещи в мире. Правила арифметики с измерениями в математике могут отличаться от обычных арифметических правил.

Векторы используются для отображения расстояний и направлений. Векторы часто используются в инженерии и науке, а иногда и в математике.

Вектор - это список чисел. Для каждого измерения есть одно число. Для векторов существуют арифметические правила.

Например, если Джейн хочет знать позицию Салли, Салли может дать Джейн вектор, чтобы показать позицию. Если Джейн и Салли находятся в мире, существует три измерения. Поэтому Салли дает Джейн список из трех чисел, чтобы показать ее позицию.Три числа в векторе, который Салли дает Джейн, могут быть:

  1. Расстояние Салли к северу от Джейн
  2. Расстояние Салли к востоку от Джейн
  3. Рост Салли над Джейн
  1. «Полный список символов алгебры». Математическое хранилище . 2020-03-25. Проверено 7 сентября 2020.
  2. Weisstein, Eric W. "Dimension". mathworld.wolfram.com . Проверено 7 сентября 2020.
  3. «Основание и размер». people.math.carleton.ca . Проверено 7 сентября 2020.
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
