Схема ворот: Как сделать распашные ворота своими руками

Содержание

чертежи, схемы, эскизы конструкций. Как собирать и монтировать

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель Вес створки, кг Ширина проема, м Длина балки, м
Ролтэк МИКРО до 350 до 3 4.5
Alutech до 450 до 4 6
Ролтэк ЭКО до 500 до 4 6



Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

  • Создание фундамента.
  • Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
  • Монтаж самих ворот и ответного столба.
  • Монтаж автоматических устройств и проверка ворот в действии.
  • Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

    Схема подготовки проема для установки откатных ворот

    Инструменты, необходимые для монтажа откатных ворот

    Для установки откатных ворот понадобится ряд специализированных инструментов:

  • Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
  • Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
  • Болгарка и набор дисков – для нарезания металлических заготовок.
  • Молоток, дрель, пассатижи, рулетка, уровень, клепатель.
  • Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

    Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

    Устройство фундамента

    Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

    Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

    Швеллер 200 мм укладывается вплотную к столбу

    Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

    Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

    Схема бетонирования основы под откатные ворота

    Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

  • Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.
  • Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.
  • Схема монтажа откатных ворот на винтовых сваях

    Монтаж ворот

    При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

    После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

    Подробная схема монтажа роликовых ворот с калиткой

    После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

    Последовательность действий выглядит так:

  • Полотно снимается с роликовых тележек.
  • Тележки снимаются с регулировочных площадок.
  • Площадки привариваются к закладному элементу.
  • На площадках закрепляются роликовые тележки.
  • На тележки задвигается полотно ворот.
  • Ворота закрываются.
  • При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.
  • Пример установленных откатных ворот на участке

    Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

    Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

    Установка концевого ролика на откатные ворота

    Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

    Конструкция верхнего ловителя с роликами

    В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

    Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

    Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

    Схема установки нижнего уловителя

    Окрашивание ворот

    При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

    После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

    Окрашивание продлит срок службы ворот и защитит их от коррозии

    Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

    Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

  • Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
  • Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
  • Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.
  • Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

    Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

    Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

    • Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
    • Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

    Автоматический привод для откатных ворот

    • Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
    • An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

    Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

    Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

    Обзор готовых моделей откатных ворот

    Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

    Производитель Особенности
    Hormann Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
    CAME Group Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
    РОЛТЭК Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
    DoorHan Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.



    Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

    Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

  • Безопасны для людей, в частности, для маленьких детей.
  • Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
  • В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.
  • Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

    Негативные стороны:

    • Большинство моделей не предусматривает наличие калитки, т. е. заходить через такие ворота можно, только открывая их полностью.
    • Откатные ворота забирают пространство у забора.
    • Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

    Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

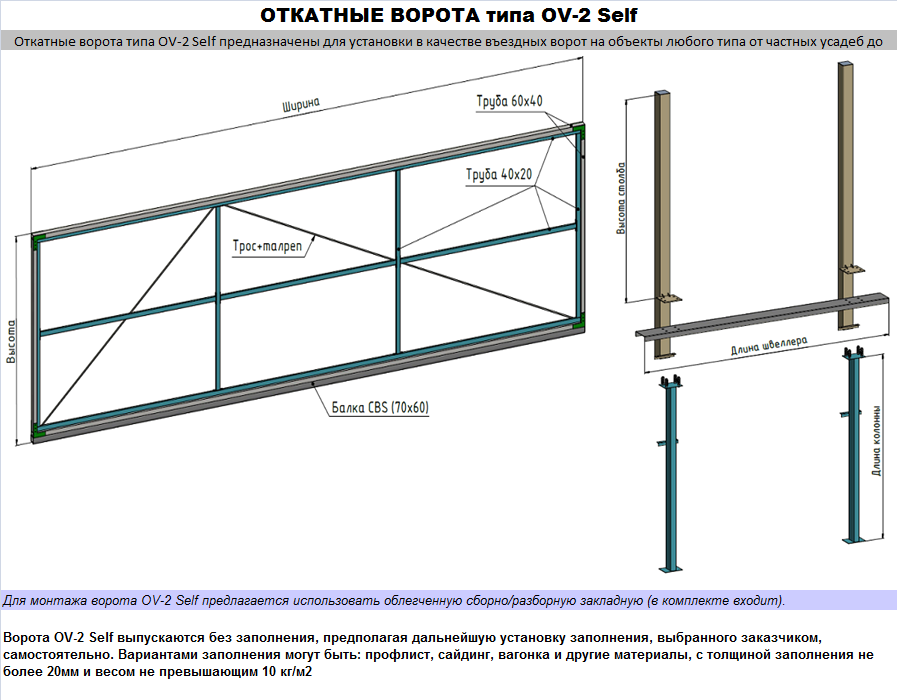

    Схема и чертежи откатных ворот - конструкция откатных ворот

    Описание

    Для того, чтобы система откатных ворот безотказно работала как часы в течение долгих лет, необходимо ответственно подойти к проектированию конструкции. Ее нельзя назвать чересчур сложной, но она потребует тщательных расчетов, определенных знаний и навыка подобной работы.

    Первым этапом производственного процесса в компании «Еврофорт» всегда является составление чертежа откатных ворот под каждый заказ. Для этого на объект выезжает замерщик, который осматривает место установки ограждения и замеряет параметры будущей конструкции.

    Схема конструкции откатных ворот обязательно должна содержать следующие сведения.

    1. Высота. Эстетически более привлекательно выглядят ворота, высота которых находится вровень с полотном забора. Высота ворот рассчитывается с учетом величины зазора между землей и нижним краем, который должен составлять не менее 10-15 см.
    2. Ширина проема ворот. Рассчитывается с учетом возможности проезда не только легкового, но и грузового транспорта. Для частного дом ширина проема должна составлять не менее 3,6 метра, для индустриальных объектов – не менее 5 метров.
    3. Длина ворот. Она проектируется таким образом, чтобы быть больше ширины проема, с запасом на то, чтобы закрыть стык между полотном забора и воротами, а также к ней добавляются размеры противовеса, которые должны составлять не менее половины длины ворот.
    4. На чертежах и эскизах откатных ворот также указываются размеры установочной плиты из бетона, которая служит основой для монтажа рельсы, по которой будет передвигаться створка ворот. Указывается глубина залегания, ширина и длина бетонного основания, примерная схема армирования (количество и расположения прутков).
    5. Также на эскизе откатных ворот указываются места расположения фурнитуры и всех дополнительных комплектующих: привод с блоком управления, нижняя ловушка (стопор), заглушки, система верхних и нижних роликов, направляющие шины и т.п. Обозначается расположение коммуникаций для питания автоматики.

    На чертеже должны быть обозначены и характеристики использующихся металлических комплектующих: размер сечения профильной трубы для каркаса, характеристики опорных столбов, размеры элементов, применяющихся в качестве заполнения.

    У нас на сайте или в других источниках вы можете увидеть примеры фото чертежей откатных ворот. Чем подробнее они сделаны, тем проще будет процесс установки и тем проще заказчику проверить качество установленной конструкции.

    Как составить чертежи распашных ворот для гаража?


    Большинство владельцев автомобилей уделяют особое внимание не только уходу за своими «железными любимцами», но и обустройству гаража, в котором они хранятся.

    Такие мужчины зачастую любят мастерить различные полезные вещицы для своего гаража.

    Металлические гаражные ворота

    Не исключением в этом плане являются гаражные ворота. Существует множество различных видов этого изделия, однако, наиболее удобным и практичным с точки зрения самостоятельного изготовления является распашной тип ворот.

    В домашних условиях самому смастерить такие врата не составит большого труда, их конструкция достаточно проста. Главное, следует понимать, что в этом процессе подготовительный этап играет определяющую роль.

    На стадии подготовки к началу работы нужно будет тщательно продумать каждый рабочий этап, измерять все необходимые места и составить наиболее подробный чертеж будущих распашных гаражных ворот.

    Проводим качественные замеры

    Для начала с помощью измерительных приборов таких, как рулетка, строительный уровень и метр измеряйте гаражный входной проем. Если же у вас еще нет гаража, и вы проектируете его с самого начала, продумайте оптимальный размер не только для всей постройки, но и для будущих распашных ворот.

    Важно учитывать, что все составляющие гаража имеют свои стандарты, по которым он строится. Исходя из этого, входной проем должен соответствовать некоторым требованиям, наиболее распространенными на сегодня являются такие стандартные параметры:

    • Ширина проема должна быть достаточной для среднестатистического легкового автомобиля. По общепринятым стандартам промежуток между автомобилем и краем гаражного проема должен быть не меньше 30 см. Лучше всего при возможности сделать это расстояние немного больше, расширив входное пространство на случай приобретения более габаритной машины.
    • Высота входного отверстия должна быть не меньше двух метров.
    • Формирование величины проема гаража должно осуществляться с учетом нескольких сантиметров для рамы. В целом оптимальным размером для него считаются параметры: по ширине – от 2,5 до 5,5; по высоте – от 2,1 до 2,4 метра.

    Учитывая эти цифры, вы сможете подготовить наиболее практичные размеры, которые дадут возможность в будущем не столкнуться с дополнительными проблемами. Замерив величину входного проема, подумайте над параметрами будущей конструкции.

    Обычно такие врата ставятся на основе рамы, поэтому учитывайте, что каркас створок распашных гаражных ворот будет немного меньше по величине в отличие от рамы.

    Для свободного и плавного хода воротных ставней зазор между их каркасной частью и рамой должен быть не меньше 10 мм, лучше, если в области верхнего и нижнего ребра промежуток будет составлять 20 мм.

    Составляем схему ворот с ребрами жесткости

    Осуществив замеры, можете приступать к подбору необходимого количества материалов нужной величины. Раму для проема гаража, которая будет монтироваться во входное пространство лучше сделать из стального уголка, в прямоугольном разрезе он должен быть не меньше 6 см, оптимальный размер – это 6×4 см.

    А для формирования створок подготовьте железные крепкие профили толщиной не меньше 5 см в поперечном разрезе. Чтобы изготовить покрытие для распашных ворот по стандартам, советуется использовать листовой металл по толщине не меньше 3 мм.

    Составляем подробную схему будущего изделия

    Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

    А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

    Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок.

    Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

    Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

    Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

    Чертеж рамы для гаражных ворот

    Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

    Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

    Полный чертеж гаражных ворот

    Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

    Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов.

    Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

    Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

    Внешний вид готовых гаражных ворот

    Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу.

    Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

    Карта допуска

    (выпущена), образец экзамена, программа, пробный тест, окончание

    Схема экзамена GATE 2021 была пересмотрена IIT Bombay. GATE 2021 - это 3-часовой экзамен с 65 вопросами . Власти ввели новый тип вопросов - Multiple Select Questions (MSQs) в этом году.

    Учащиеся могут воспользоваться приведенными ниже ссылками для получения бумажных документов GATE Exam Pattern и разделения оценок:

    Критерии отбора GATE 2021 были смягчены. С 2021 года кандидаты последнего года или третьего курса также имеют право подать заявку на GATE 2021. Кандидаты также могут выбрать 2 темы / работы из заданного набора комбинаций. Возрастных ограничений нет, и кандидаты из любой возрастной группы могут подавать заявки на экзамен.

    Примечание: Кандидатам следует учитывать, что критерии отбора указаны только для GATE. Право на поступление в M.Tech в IIT определяется соответствующими институтами.

    На 2021 год кандидатам разрешается выбрать 2 статьи GATE из списка комбинаций. Чтобы проверить комбинацию разрешенных документов GATE, Щелкните здесь .

    GATE Регистрация закрыта. Последний срок для заполнения формы заявки GATE 2021 с поздней оплатой - 14 октября 2020 года. Кандидаты могли получить доступ к форме заявки через портал GOAPS.

    Часто задаваемые вопросы

    GATE 2021 FAQs

    Вопрос. Каковы даты экзаменов GATE 2021?

    Ответ: GATE 2021 планируется провести 6, 7, 13 и 14 февраля. Даты экзаменов перенесены на более длительный период по сравнению с предыдущим годом, учитывая ситуацию с COVID-19.Проверьте дату сдачи экзамена GATE 2021 .

    Вопрос. Перенесут ли GATE 2021?

    Отв. IIT Bombay уже выпустил пропускную карту GATE 8 января 2021 года, поэтому вероятность того, что экзамен будет отложена, очень низка. Тем не менее, ряд студентов возражают против переноса GATE 2021, поскольку COVID-19 привел к нарушению их подготовки к экзаменам. Студенты также заявили, что, поскольку многие экзамены на национальном уровне откладываются из-за COVID, GATE не должен быть исключением.

    Вопрос. Когда я получу свою карту GATE Admit 2021?

    Отв. GATE Admit Card можно загрузить только с веб-сайта GOAPS с 8 января 2021 года. Допустимые карты НЕ будут отправляться по почте или в виде вложения к электронному письму.

    Вопрос. Нужна ли мне моя карта приема в GATE после окончания экзамена?

    Отв. Да. Студенты должны безопасно хранить свою карту GATE даже после окончания экзамена. В этом случае билет в зал является одним из необходимых документов для консультирования GATE.

    Вопрос. По какому номеру горячей линии GATE 2021 мне обращаться в случае возникновения проблем?

    Отв. Обратитесь к следующей справочной линии GATE 2021 в соответствии с вашей зоной

    -23601227
    Зона Контактный адрес Номер телефона Идентификатор электронной почты
    Зона-1 Председатель, GATE Indian Institute of Science Bangalore , Бангалор 560 012 080-229323 gate @ gate. iisc.ac.in
    Зона-2 Председатель, Индийский технологический институт GATE, Бомбей, Повай, Мумбаи 400 076 022-25767068 022-25767022 gate2021 @ iitb.ac.in
    Зона -3 Председатель, Индийский технологический институт GATE, Дели, Хауз Хас, Нью-Дели 110 016 011-265 gate @ admin.iitd.ac.in
    Зона-4 Председатель, Индийский институт GATE of Technology Гувахати, Гувахати 781039 0361-2582751 0361-2582755 gate @ iitg.ac.in
    Зона-5 Председатель, GATE Индийский технологический институт Канпур, Канпур 208016 0512-2597412 gate @ iitk.ac.in
    Зона-6 Председатель, GATE Индийский технологический институт Харагпур, Харагпур 721 302 03222-282091 03222-282095 gate @ adm.iitkgp.ac.in
    Зона-7 Председатель, GATE Индийский технологический институт Мадрас, Ченнаи 600 036 044-22578200 gate @ iitm. ac.in
    Зона-8 Председатель, Индийский технологический институт GATE Рурки, Рурки 247 667 01332-284531 gate @ iitr.ac.in

    Ques. Обязательно ли иметь при себе мою пропускную карту GATE 2021 в экзаменационный центр?

    Отв. Да. Без карточки GATE 2021 Admit Card ни один кандидат не будет допущен в экзаменационный зал. Цветная распечатка предпочтительна. Кандидатам рекомендуется взять 2-3 распечатки.

    Вопрос. Смогу ли я войти в свой экзаменационный центр GATE, если я покажу E-aadhaar только на своем мобильном телефоне?

    Отв. Нет, вам необходимо иметь при себе исходную бумажную копию. Кандидатам также рекомендуется иметь при себе одну фотокопию удостоверения личности.

    Вопрос. Добавлены ли в GATE 2021 новые предметы?

    Ответ: Да. В программу GATE 2021 добавлены два новых предмета. Это экологические науки и инженерия (ES) и гуманитарные и социальные науки (XH). Схема экзамена ES похожа на другие работы, но образец XH отличается. Подробнее

    Вопрос. Что такое программа GATE 2021 для CS?

    Отв. Учебный план GATE 2021 CS выглядит следующим образом:

    • Раздел 1: Инженерная математика: дискретная математика, линейная алгебра, исчисление, вероятность и статистика
    • Раздел 2: Цифровая логика
    • Раздел 3: Организация и архитектура компьютера
    • Раздел 4: Программирование и структуры данных
    • Раздел 5: Алгоритмы
    • Раздел 6: Теория вычислений
    • Раздел 7: Дизайн компилятора
    • Раздел 8: Операционная система
    • Раздел 9: Базы данных
    • Раздел 10: Компьютерные сети

    Вопрос.Какие вопросы о способностях включены в программу GATE 2021?

    Отв. Раздел общих способностей в GATE 2021 Syllabus включает следующие

    • Verbal Aptitude, базовую грамматику английского языка: времена, артикли, прилагательные, предлоги, союзы, согласование глаголов с существительным и другие части речи.
    • Базовая лексика: слова, идиомы и фразы в контексте Чтение и понимание, последовательность повествования
    • Количественные способности Интерпретация данных: графики данных (гистограммы, круговые диаграммы и другие диаграммы, представляющие данные), 2- и 3-мерные графики, карты и таблицы.
    • Численные вычисления и оценка: отношения, проценты, степени, показатели и логарифмы, перестановки и комбинации, ряды Измерение и геометрия Элементарная статистика и вероятность
    • Логика аналитических способностей: дедукция и индукция Аналогия Числовые отношения и рассуждения
    • Преобразование пространственных способностей формы: перемещение, вращение, масштабирование, зеркальное отображение, сборка и группировка Сгибание, вырезка и шаблоны бумаги в 2-х и 3-х измерениях.

    Вопрос. В чем причина внесения изменений в программу GATE 2021? Ищут ли они что-то новое в кандидатах через эти изменения?

    Отв. Изменения в программе GATE 2021 в первую очередь связаны с новым изменением права на участие в GATE. Поскольку студенты 3-го года обучения теперь могут попытаться сдать экзамен, программа была изменена соответствующим образом, чтобы соответствовать их уровню знаний, чтобы у них были хорошие шансы на экзамен.

    Вопрос. Я не могу получить доступ к своей странице входа в систему GATE 2021 Candidate. Что я должен делать?

    Отв. Может быть несколько причин для возникновения таких проблем при входе в систему GATE 2021.

    • Проверьте правильность введенных вами учетных данных для входа в GATE 2021. Если вы когда-либо записывали учетные данные, проверьте их сейчас.
    • Проверьте подключение к Интернету и посмотрите, есть ли у вас стабильная пропускная способность на момент входа в систему.
    • Серверы входа в систему GATE могли быть временно отключены из-за интенсивного трафика или технических проблем.Попробуйте снова войти в систему через пару часов.
    • Если проблема не исчезнет, ​​немедленно обратитесь в органы, проводящие экзамен, по телефону доверия.

    Вопрос. Что произойдет, если я выбрал категорию EWS во время регистрации GATE 2021, но затем не смогу предоставить сертификат EWS?

    Отв. Вам будет разрешено написать экзамен. Однако, если во время приема вы не предоставите сертификат EWS, ваша кандидатура будет аннулирована.Поэтому будьте очень осторожны при заполнении данных во время регистрации GATE 2021. Однако вы все равно можете подать заявление о приеме в качестве кандидата общей категории.

    Вопрос. Достаточно ли программы, представленной на официальном сайте GATE 2021, для успешной сдачи экзамена?

    Отв. Программа на официальном сайте охватывает все, что будет задано на экзамене. Однако есть некоторые фундаментальные концепции, которые необходимо знать не только для GATE 2021, но и для других вступительных экзаменов.Они не будут явно перечислены на официальном сайте GATE 2021.

    Вопрос. Могу ли я использовать один адрес электронной почты для заполнения нескольких форм заявки на GATE 2021?

    Отв. Нет, при прохождении процесса подачи заявки GATE 2021 Application вы указываете свой адрес электронной почты, который затем будет связан с вашей заявкой. Следовательно, вы не можете использовать один адрес электронной почты для заполнения нескольких форм заявки.

    Вопрос. Что мне делать, если во время подачи заявки на GATE 2021 происходит сбой питания / подключения к Интернету?

    Отв.Вы можете снова войти на сайт GOAPS и снова заполнить форму заявки.

    Вопрос. Каковы регистрационные сборы GATE 2021 для каждого субъекта?

    Отв. Стоимость каждой тематической статьи указана ниже, для двух статей размер комиссии в два раза больше, чем для одной статьи.

    Для экзаменационных центров в Индии Обычный период (с 14 по 30 сентября 2020 г.) В течение расширенного периода (с 1 по 7 октября 2020 г.)
    Кандидаты-женщины (за доклад) 750 INR 1250 INR
    Кандидаты в категории SC / ST / PwD * (за документ) 750 INR 1250 INR
    Все остальные кандидаты (за документ) 1500 INR 2000 INR

    Вопрос. Могу ли я сменить экзаменационный центр GATE 2021 после подачи заявки?

    Отв. ДА. Только после последней даты подачи заявки запрос на изменение города экзамена будет рассматриваться за дополнительную плату до 13 ноября 2020 года. Любой запрос после этой даты НЕ будет рассматриваться.

    Вопрос. Сколько книг GATE 2021 мне нужно использовать для подготовки по каждому предмету?

    Отв. Достаточно двух-трех книг, в зависимости от предмета.Начните с одной книги, а затем, если у вас возникнут какие-либо сомнения, переходите к другой книге. Тем не менее, студенты могут смотреть некоторые онлайн-видео и лекции, а также посещать онлайн-курсы GATE 2021. Обязательно к прочтению Книги GATE 2021

    Вопрос. Каковы требуемые размер подписи GATE 2021 и размеры фотографии для процесса подачи заявки?

    Отв. Подробную информацию о документах GATE 2021, необходимых для регистрации, см. В следующей таблице:

    Подробные сведения Размеры Размер и другие характеристики Загрузка документов
    Фотография паспортного размера на белом фоне 5 кб -200 кб 3. 5 см Ширина × 4,5 см Высота при 60% - 70% покрытия лица Диапазон пикселей от 240x320 до 480 × 640 В формате JPEG / JPG
    Подпись при бегущем почерке 5 кб-200 кб Площадь подпись должна занимать 70-80% изображения. Диапазон пикселей от 80 × 280 до 160 × 560 Подпишите только черными или темно-синими чернилами.

    Вопрос. Каковы ожидаемые сроки отсечения GATE в 2021 году?

    Отв. GATE Cutoff меняется каждый год в зависимости от сложности работы и количества кандидатов, сдающих экзамен.Если вы видите отсечение CS за последние 3 года для общей категории, это будет 28,5 (2020 г.), 29,5 (2019 г.) и 25 (2018 г.). Ворота 2019 были проще из трех, но выход 2020 был почти таким же сложным, как выход 2018, но в первом порог выше. Причина этого в том, что с каждым годом появляется все больше тренерских классов, а это означает, что все больше студентов лучше подготовлены к экзамену, поэтому GATE должен увеличить барьер для отсечения. Итак, сосредоточьтесь на том, чтобы сдать экзамен как можно лучше, а не беспокоиться о прошлогодних сокращениях.

    Вопрос. Поскольку уведомление GATE 2021 уже появилось, когда мы можем ожидать уведомление ONGC для приема на работу через экзамен?

    Отв. Набор PSU через GATE 2021 осуществляется самими отдельными организациями и не зависит от органа, проводящего экзамены GATE. Таким образом, нет прямой связи между официальным уведомлением GATE 2021 и отдельными уведомлениями PSU для GATE. Они опубликуют свои собственные графики и критерии отбора в удобное для них время. Прочтите набор PSU через GATE

    Ques. Не будет ли в 2021 году набора персонала PSU через GATE, учитывая текущий сценарий найма из-за COVID?

    Отв. Хотя набор PSU через GATE был относительно низким в прошлом году, это не имеет ничего общего с самим экзаменом. У PSU есть свои экзамены, но они, как и раньше, набирают через GATE. Количество нанятых кандидатов зависит от множества других переменных, таких как количество подходящих кандидатов и общее количество вакансий каждый год.

    Вопрос. Что считается хорошим результатом в GATE 2021?

    Отв. Балл ниже 200 считается лучшим для поступления в IIT до GATE 2021. Тем не менее, студенты с оценками от 200 до 400 также могут иметь право подавать заявление на зачисление в IIT. С другой стороны, при поступлении в NIT на основе GATE 2021 баллы в диапазоне от 350 до 800 считаются хорошими баллами для поступления.

    Вопрос. Как рассчитываются баллы GATE?

    Отв.Баллы GATE рассчитываются по следующей формуле:

    , где M = оценки, полученные в GATE (фактические оценки за работы за одну сессию и нормализованные оценки за работы за несколько сессий)

    Mq = квалификационные оценки для кандидата общей категории в статье GATE

    Mt = Среднее значение оценок 0,1% лучших или 10 лучших (в зависимости от того, что больше) кандидатов, появившихся на GATE (в случае многосессионных работ, включая все сеансы)

    Sq = 350, это оценка, присвоенная Mq

    St = 900, это оценка, присвоенная Mt

    Ques. Есть ли какие-либо изменения в критериях отбора GATE 2021?

    Ответ: Да. Власти внесли много изменений в критерии отбора GATE 2021. Теперь кандидаты, которые находятся на 3-м курсе выпуска, также могут подать заявку на экзамен. Наряду с этим кандидаты могут сдать максимум 2 экзамена GATE. Проверить соответствие требованиям GATE 2021

    Вопрос. Я учусь на последнем курсе факультета искусств. Могу ли я подать заявку на GATE?

    Отв. Да.Вы имеете право подать заявку на экзамен. В соответствии с новым правом на участие в GATE кандидаты в области искусства и коммерции также могут подать заявку на экзамен.

    Вопрос. Я окончил школу с оценкой 65%. Имею ли я право на участие в GATE 2021?

    Отв. Да. Вы можете легко подать заявку на экзамен. Нет минимального процента, необходимого для явки на экзамен.

    Вопрос. Когда начнется процесс регистрации GATE 2021?

    Отв. GATE 2021 Процесс регистрации начался в начале этого года, т. е.е. с 11 сентября 2020 г. Вам необходимо заполнить онлайн-форму GATE через официальный сайт Системы обработки онлайн-заявок GATE (GOAPS). После успешной оплаты вступительного взноса вы будете считаться зарегистрированными на экзамен.

    Вопрос. Каким будет способ оплаты регистрационного взноса GATE 2021?

    Отв. Вы можете оплатить регистрационный сбор GATE только через онлайн-режим (дебетовая карта, кредитная карта и интернет-банкинг).

    Вопрос.Какова процедура проверки статуса подачи заявки на GATE 2021?

    Отв. Вы можете проверить статус своей заявки на GATE 2021 после успешной подачи через официальный сайт GOAPS.

    Вопрос. Какая дата начала корректировки формы GATE 2021?

    Отв. Средство исправления формы будет запущено с 28 октября. Окно было открыто для исправлений до 23 ноября 2020 г.

    Ques. Какие поля я могу исправить, когда откроется исправление онлайн-формы GATE 2021?

    Отв. Во время GATE 2021 Form Correction разрешены только некоторые изменения в некоторых конкретных областях. Детали, которые можно исправить:

    • Смена категории
    • Смена города
    • Смена экзаменационной работы
    • Смена города бесплатна, и необходимо заплатить дополнительные 500 сборов за изменение категории и экзаменационной работы

    Вопрос. Сколько раз я могу появиться в GATE?

    Отв. Количество попыток GATE не ограничено.Кандидаты могут появляться на экзамене столько раз, сколько пожелают. Более того, с этого года кандидаты 3-го курса также имеют право на экзамен.

    Вопрос. Есть ли верхний возрастной предел для GATE 2021?

    Отв. Нет. Возрастных ограничений для участия в GATE 2021 нет.

    Бумажный образец GATE, схема оценок, типы вопросов

    Образец экзамена GATE 2021: GATE 2021 будет проводиться IIT Bombay 5, 6, 7, 12 февраля , 13, 14, 2021. Кандидаты, планирующие появиться на GATE 2021, должны знать схему экзамена GATE 2021, подробную программу GATE и график экзамена GATE .

    GATE Exam Pattern 2021 содержит всю важную информацию, такую ​​как общее количество вопросов, количество разделов, типы заданных вопросов и схему выставления оценок за экзамен. Представление о схеме экзамена GATE поможет кандидатам в их подготовке, поскольку это поможет им сформулировать лучшую стратегию, необходимую для успешной подготовки к экзамену.

    О GATE: Оценка GATE облегчает поступление в программы последипломного образования, такие как ME, M.Tech, MS, докторская степень в таких институтах, как IIT и IISc, а также финансовая помощь, предлагаемая MHRD. Оценки GATE также принимаются PSU правительства Индии.

    Схема экзамена GATE 2021

    Вот изменения, которые были внесены в GATE Paper Pattern 2021:

    • - В этом году к экзамену GATE 2021 были добавлены еще 2 предмета. Новые предметы: Экология и инженерия и Гуманитарные и социальные науки .Сейчас всего 27 предметов.
    • - Кандидаты могут появиться либо в ОДНОЙ (как в предыдущие годы), либо максимум в ДВУХ статьях в GATE 2021.
    • - Вторая статья должна быть из данного набора комбинаций, которые были предоставлены ниже. Некоторые филиалы могут НЕ получить второй вариант бумаги.
    • - GATE будет проводиться в онлайн-режиме.
    • - Продолжительность экзамена GATE составляет 3 часа, а максимальное количество баллов - 100.

    Основные моменты экзамена GATE 2021 представлены в таблице ниже:

    Режим экзамена Онлайн (компьютерный режим)
    Разделы Три
    Продолжительность 3 часа
    Всего вопросов 65
    Тип вопроса MCQ и NAT (числовой тип ответа)
    Отрицательная маркировка Только для MCQ: 1/3 rd для вопросов с 1 оценкой, 2/3 rd для вопросов с двумя оценками
    Всего оценок 100

    Примечание:

    • а. General Aptitude действует как обязательный раздел для всех документов и имеет вес 15% от общего количества оценок.
    • г. Тестируемым будет предоставлен блокнот для черновой работы.
    • г. Кандидатам для расчета будет предоставлен виртуальный калькулятор.

    Также проверьте:

    Схема экзамена GATE 2021: бумажные коды GATE

    Всего в GATE 27 статей, которые указаны ниже. Кандидат может участвовать в любой из следующих работ.

    Бумага GATE Код Бумага GATE Код
    Аэрокосмическая техника AE Приборостроение IN
    Сельскохозяйственная техника AG MA
    Архитектура и планирование AR Машиностроение ME
    Биомедицинское машиностроение BM Горное дело MN
    Биотехнология BT Металлургическое машиностроение MT
    Гражданское строительство CE Нефтяное строительство PE
    Химическое машиностроение CH Физика PH
    Компьютерные науки и информационные технологии gy CS Производство и промышленная инженерия PI
    Химия CY Статистика ST
    Электроника и коммуникационная техника EC Текстильная промышленность и наука о волокнах TF
    Электротехника EE Технические науки XE *
    Экология и инженерия ES Гуманитарные и социальные науки XH **
    Экология и эволюция EY Жизнь Наук XL ***
    Геология и геофизика GG - -

    Бумажные коды XE *, XL и XH ** имеют общий характер. Список предметов, доступных для XE, XL и XH, представлен в таблице ниже:

    * Разделы бумаги XE Код
    Инженерная математика (обязательный) A
    Любые два дополнительных раздела (2 × 35 = 70 баллов)
    Механика жидкости B
    Материаловедение C
    Механика твердого тела D
    Термодинамика E
    Наука и разработка полимеров F
    Пищевая технология G
    Науки об атмосфере и океане H
    900 81 Q
    ** XL Бумажные разделы Код
    Химия (обязательный) P
    Любые два дополнительных раздела ( 2 × 30 = 60 баллов)
    Биохимия
    Ботаника R
    Микробиология S
    Зоология T
    Пищевая технология U
    ** Разделы бумаги XH Код
    Обоснование и понимание (обязательно) (25 баллов) B1
    Любые два дополнительных раздела (60 баллов)
    Экономика C1
    Английский язык C2
    Лингвистический C3
    Философия C4
    Психология C5
    Социология C6

    Примечание:

    1. Для бумаги с кодом XE « Engineering Mathematics » действует как обязательный раздел.
    2. Для бумаги с кодом XL, « Chemistry » действует как обязательный раздел.
    3. В XL кандидаты могут выбрать любые два предмета как необязательные от кода Q до U.
    4. В случае XE кандидаты могут выбрать любые два предмета как необязательные от кода B до H.

    Образец экзамена GATE 2021: GATE Тип вопроса

    Вопросник GATE 2021 состоит из вопросов двух типов:

    1. Вопросы с несколькими вариантами ответов (MCQ): Для каждого вопроса будет предложено 4 варианта, из которых один правильный.
    2. Тип числового ответа:
    • a. Все ответы на эти вопросы будут действительными числами, где кандидат должен ввести ответ с помощью виртуальной клавиатуры.
    • г. Для этого типа вопросов не будет возможности выбора.
    • г. Вопросы о NAT не будут отмечены отрицательной маркировкой.

    Шаблон экзамена GATE 2021 для различных бумажных кодов

    Схема экзамена GATE 2021 для различных кодов бумаги представлена ​​в таблице ниже:

    Код бумаги Шаблон экзамена
    CE, CS, EC, AE, AG, BT, CH, ME, MN, MT, EE, IN, TF, XE, PE, ST и PI Общие навыки - 15%

    Инженерная математика - 15%

    Предмет работы - 70%

    AR, CY, GG, EY, XL, PH и MA Общие навыки - 15%

    Предмет Документации - 85%

    Схема экзамена GATE 2021: Схема маркировки GATE

    Схема маркировки GATE 2021 будет варьироваться от одного кода к другому. Схема маркировки GATE представлена ​​в таблице ниже:

    Код бумаги

    Общие оценки пригодности Предметные оценки

    Всего оценок

    CS, CY, EC, EE, CE, CH, AR, AE, AG, EY, BT, GG, IN, ME, MA, PH, PI, TF, MN, MT, PE, ST 15 85 100
    XE (Раздел A + любые два раздела) 15 15 + 2 * 35 100
    XL (Раздел P + любые два раздела) 15 25 + 2 * 30 100

    Примечание:

    1. Бумажные коды AE, AG, BT, CE, CH, CS, EC, EE, IN ME, MN, MT, PE, PI, TF и ​​XE будут иметь инженерную математику (15%) и общие способности (15%) как обязательные разделы.Остальные разделы будут основаны на выбранной кандидатом теме.
    2. Бумаги с кодами AR, CY, EY, GG, MA, PH, ST и XL будут иметь только 2 раздела - 15% будут основаны на общих способностях, а остальные 85% вопросов будут основаны на предмете, который кандидат выбрал.
    3. Для вопросов с двумя баллами, 2/3 балла будут вычитаться за каждый неправильный ответ.
    4. Для вопросов с 1 баллом 1/3 балла будет вычитаться за каждый неправильный ответ.

    Шаблон экзамена GATE для всех документов

    Образец экзамена GATE на общую квалификацию

    1. General Aptitude является обязательным разделом во всех документах GATE.
    2. 15% от общего количества баллов будет отдано в раздел «Общие способности».
    3. В этом разделе кандидаты будут проверяться на основе их языка и навыков оценивания.
    4. Подробный образец экзамена GATE для General Aptitude представлен в таблице ниже:
    Тип вопроса Всего вопросов Всего оценок
    Вопросы One Mark 5 вопросов 5 оценок
    Вопросов с двумя оценками 5 вопросов 10 оценок
    Всего 10 вопросов 15 баллов

    Схема экзамена GATE 2021 для всех статей, кроме GG , XE, XL

    1. Для всех статей, за исключением статей с кодами GG, XE, XL, вопросы будут иметь тип MCQ и числовой тип ответа.
    2. Всего будет 55 вопросов, из которых 25 вопросов будут иметь 1 балл, а 30 вопросов - 2 балла каждый.

    Шаблон экзамена GATE для GG

    1. Работа по геологии и геофизике состоит из двух частей. Часть A состоит из вопросов с множественным выбором, а часть B дополнительно разделена на 2 раздела, то есть Раздел 1 - Геология и Раздел 2 - Геофизика.
    2. Часть A состоит из 25 вопросов, каждый с 1 оценкой.
    3. Часть B состоит из 30 вопросов, каждый с двумя оценками.

    Шаблон экзамена GATE для инженерных наук (XE)

    1. Всего будет 55 вопросов.
    2. Инженерная математика (Раздел A) является обязательным предметом.
    3. Всего по инженерной математике будет задано 11 вопросов.
    4. Теперь, переходя к Разделу B, кандидаты могут выбрать любые два предмета в качестве необязательного из бумажных кодов от B до H.
    5. Подробный образец экзамена GATE для бумажного кода XE приведен в таблице ниже:

    Раздел

    Всего вопросов

    Всего оценок

    Раздел А (Обязательный) 7 (вопрос с 1 баллом) 7
    4 (вопрос с двумя баллами) 8
    Раздел от B до H (любые два) 9 (вопрос с 1 баллом) в каждом из двух разделов 18
    13 (вопрос с двумя баллами) в каждом из двух разделов 52
    Итого (2 секции) 55 вопросов 85 марок

    Примечание. Раздел «Общие способности», состоящий из 15 баллов, также следует попробовать вместе с приведенными выше разделами.

    Образец экзамена GATE для наук о жизни (XL)

    1. Раздел «Общие способности» из 15 баллов.
    2. Химия выступает в качестве обязательного предмета в разделе A.
    3. Теперь в разделе B соискатели могут выбрать любые 2 дополнительных предмета от бумажного кода Q до U.
    4. Подробная схема экзамена GATE Life Sciences представлена ​​в таблице ниже:

    Раздел

    Всего вопросов

    Всего оценок

    P или раздел химии 5 (по 1 баллу) 5
    10 (по 2 балла) 20
    Секции от Q до U (любые два) 10 (по 1 баллу) в каждой секции 20
    10 (по 2 балла) в каждой секции 40

    Схема экзамена GATE 2021: оформление вопросов

    Дизайн вопросов GATE 2021 изображен ниже:

    Дата экзамена GATE 2021 (по бумаге)

    Вот расписание экзаменов GATE 2021 по отраслям :

    Дата (день) Время (IST) Деятельность / Бумага
    5 февраля 2021 г.
    (пятница)
    12:00 - 17:00 Прочие мероприятия *
    6 февраля 2021 года
    (суббота)
    09:30 - 12:30
    (предварительная сессия - FN)
    CE-1, IN, CY
    6 февраля 2021 года
    (суббота)
    15:00 - 18:00
    (дневная сессия-AN)
    CE-2, PH, AR, BM, AE, MN
    7 февраля 2021 года
    (воскресенье)
    09:30 - 12: 30 часов
    (Утренняя сессия - ПН)
    EE, GG, AG, EY
    7 февраля 2021 года
    (воскресенье)
    15:00 - 18:00 часов
    (Дневная сессия - AN)
    EC, PE, ES, ST, PI
    12 февраля 2021 г.
    (пятница)
    12:00 - 17:00 Прочие мероприятия *
    13 февраля 2021 г.
    (суббота)
    09:30 - 12:30
    (предварительная сессия - FN)
    CS-1, MA, BT, CH, TF
    13 февраля 2021 г.
    (Суббота)
    15:00 - 18:00
    (дневная сессия-AN)
    CS-2, XE, XL
    14 февраля 2021 г.
    (воскресенье)
    09:30 - 12:30
    (Forenoon Session-FN)
    ME-1, XH
    14 февраля 2021 г.
    (воскресенье)
    15:00 - 18:00
    (дневное заседание-AN)
    ME-2, MT

    Примечание: Прочие виды деятельности включают:
    (i) Проведение пробного (пробного) теста сотрудниками зональных GATE IIT / IISc (НЕ для кандидатов),
    (ii) Инструктаж для наблюдателей,
    (iii) Отбор писцов ( если есть),
    (iv) Подготовка экзаменационного центра, включая санитарную обработку
    (v) Прочие мероприятия (плакаты, вывеска, размещение и т. д.)), Дополнительное посещение кандидатами для проверки экзаменационного центра и т. Д.

    Схема экзамена GATE 2021: Часто задаваемые вопросы (FAQ)

    Часто задаваемые вопросы по схеме экзамена GATE 2021 приведены ниже:

    Q1. GATE также проводится в автономном режиме?

    Отв. Нет, GATE ведется только в онлайн-режиме.

    2 кв. Какие вопросы задают в GATE?

    Отв. В GATE задаются два типа вопросов: 1) вопросы с несколькими вариантами ответов (MCQ) и 2) вопросы с числовым типом ответа (NAT).

    3 кв. Есть ли штраф за неправильные ответы в GATE?

    Отв. Да, за вопросы с 1 баллом штраф составляет 1/3 балла; за вопросы с 2 баллами штраф составляет 2/3 балла. Однако за неправильные ответы на вопросы о NAT нет отрицательной отметки.

    Мы надеемся, что эта подробная статья о схеме экзамена GATE 2021 вам поможет. Если у вас есть какие-либо вопросы относительно GATE 2021, оставьте комментарий, и мы свяжемся с вами.

    Embibe желает вам всего наилучшего на экзамене.

    Следите за обновлениями Embibe и узнайте больше о программе экзамена GATE 2021.

    1243 Просмотры

    Gates - документация SymPy 1.7.1

    Реализация вентилей, действующих на кубиты.

    Гейты - это унитарные операторы, действующие в пространстве кубитов.

    Среднесрочный Todo:

    • Оптимизируйте Gate._apply_operators_Qubit, чтобы удалить создание множества промежуточные объекты Qubit.

    • Добавьте коммутационные отношения ко всем операторам и используйте их в gate_sort.

    • Исправить gate_sort и gate_simp.

    • Получите правильное построение многоцелевых UGates.

    • Заставьте UGate работать с матрицами sympy / numpy и выводить либо формат. Это также должно использовать слоты матрицы.

    класс sympy.physics.quantum.gate. CGate ( * args , ** kwargs ) [источник]

    Общий унитарный вентиль с управляющими кубитами.

    Общие контрольные ворота применяют целевые ворота к набору целей, если все управляющих кубитов имеют определенные значения (установленные CGate.control_value ).

    Параметры

    метка : кортеж

    Метка в данном случае имеет вид (элементы управления, ворота), где элементы управления представляет собой кортеж / список управляющих кубитов (как целые числа), а вентиль - это Gate экземпляр, который является целевым оператором.

    собственность управление

    Набор управляющих кубитов.

    разложить ( ** варианты ) [источник]

    Разложите управляемый вентиль на вентили CNOT и одиночные кубиты.

    eval_controls ( кубит ) [источник]

    Верните True / False, чтобы указать, удовлетворены ли элементы управления.

    недвижимость ворота

    Неконтролируемые ворота, которые будут применены к целям.

    свойство min_qubits

    Минимальное количество кубитов, с которыми должен работать этот вентиль.

    свойство nqubits

    Общее количество кубитов, на которые действует этот вентиль.

    Для подклассов управляемых ворот это включает как цель, так и управление. кубитов, так что, например, вентиль CNOT действует на 2 кубита.

    plot_gate ( circ_plot , gate_idx ) [источник]

    Участок контролируемых ворот. Если simpleify_cgate истинно, упрощайте C-X и C-Z ворота в их более знакомые формы.

    недвижимость цели

    Набор целевых кубитов.

    класс sympy.physics.quantum.gate. CGateS ( * args , ** kwargs ) [источник]

    Версия CGate, позволяющая упростить ворота. Т.е. cnot выглядит как oplus, cphase имеет точки и т. д.

    sympy.physics.quantum.gate. CNOT [источник]

    псевдоним sympy.physics.Quantum.gate.CNotGate

    класс sympy.physics.quantum.gate. CNotGate ( * args , ** kwargs ) [источник]

    Управление двумя кубитами-НЕ.

    Этот вентиль выполняет вентиль НЕ или X на целевом кубите, если все кубиты имеют значение 1.

    Параметры

    метка : кортеж

    Кортеж формы (элемент управления, цель).

    Примеры

     >>> из sympy.physics.quantum.gate импорт CNOT
    >>> from sympy.physics.quantum.qapply import qapply
    >>> из sympy.physics.quantum.qubit импорт Qubit
    >>> c = CNOT (1,0)
    >>> qapply (c * Qubit ('10 ')) # обратите внимание, что кубиты индексируются справа налево
    | 11>

    собственность управление

    Набор управляющих кубитов.

    недвижимость ворота

    Неконтролируемые ворота, которые будут применены к целям.

    свойство min_qubits

    Минимальное количество кубитов, с которыми должен работать этот вентиль.

    недвижимость цели

    Набор целевых кубитов.

    класс sympy.Physics.quantum.gate. Ворота ( * args , ** kwargs ) [источник]

    Неконтролируемый оператор унитарного вентиля, действующий на кубиты.

    Это общие абстрактные ворота, которые нужно разделить на подклассы, чтобы делать что-либо. полезно.

    Что такое логика ворот CMOS

    Этот пост отвечает на вопрос «Что такое логика затвора CMOS?». CMOS-затвор - это система, состоящая из подтягивающей сети pMOS, подключенной к выходу 1 (или V DD ), и подтягивающей сети nMOS, подключенной к выходу 0 (или GND).Схематично КМОП-затвор изображен ниже. Ранее мы обсуждали простейшие формы вентилей CMOS - инвертор и вентили NAND.

    Отсюда мы знаем, что если все серьезно подключенные транзисторы включены, вся сеть этих транзисторов включена. Если хотя бы один из параллельно соединенных транзисторов включен, вся параллельная сеть включена. Комбинируя эти конструкции, мы можем получить сложные конструкции. При подключении к сети pull-up и pull-down они оба пытаются сделать выход.

    Возможные результаты показаны в таблице 1. Здесь с высоким импедансом (или Z плавающий) возможен в качестве выхода, если подтягивающая и понижающая цепи выключены. Если и подтягивающая, и опускающая сети включены, мы получаем результат с ломом X . Соединение между подтягивающими и подтягивающими сетями приводит к выходу и рассеиванию мощности, поскольку это физический процесс. На рисунке 2 показаны результаты всех возможностей соединения последовательных и параллельных транзисторов.

    Таблица 1.

    Pull-down ВЫКЛ ВКЛ с вытягиванием вниз
    Подтягивание ВЫКЛ Высокое сопротивление (Z плавающий) 0
    Подтягивание НА 1 Лом X
    Схема соединений подтягивающих и понижающих сетей Параллельное и последовательное соединение транзисторов nMOS и pMOS

    Логический элемент ИЛИ-НЕ с n входами: Y = A + B + ... + X имеет таблицу истинности (Таблица 2) и схематически изображен на рисунке 3.С точки зрения работы, если какой-либо вход высокий, результат низкий, если все входы низкие - результат высокий.

    Таблица 2.

    А B X Я
    0 0 0 0 1
    0 1 0
    0 0 1 1 0
    0 1 1 1 0
    1 1 1 1 0
    Схема затвора ИЛИ-НЕ с N входами

    Составной затвор - это структура, выполняющая более сложные логические функции в одном состоянии и образованная комбинациями транзисторов, соединенных последовательно и параллельно.Еще один важный термин - это код , дополняющий , то есть операции обмена. Когда транзисторы появляются параллельно в подтягивающей сети, они появляются последовательно в подтягивающей сети и наоборот.

    Другими важными параметрами являются транзисторы Pass и Transmission gates . В наших логических схемах источники V DD и GND являются сильными источниками 1 и 0. nMOS-транзистор имеет сильный 0 и слабый 1 (его также можно назвать деградировавшим).

    И pMOS-транзистор имеет сильный 1 и слабый 0. Транзистор Pass существует, когда nMOS или pMOS-транзистор используется отдельно с несовершенным переключателем. Когда nMOS и pMOS транзисторы объединены параллельно, это называется шлюзом передачи или шлюзом Pass . В этом случае переключатель включен, когда ворота 1.

    На рисунке 4 показан проходной транзистор с сильным и слабым выходами. На рис. 5 показаны вход и выход передаточного вентиля .Другой важный термин - Полностью восстановленная логика , когда nMOS-транзистор несет только 0, pMOS-транзистор только 1, а выход сильно управляется и никогда не ухудшается.

    Статические вентили CMOS очень полезны в логическом проектировании. Они не рассеивают мощность в отличие от других технологий. И идея ворот CMOS, как упоминалось выше, состоит в том, чтобы инвертировать сигнал. Эта инверсия происходит без рассеивания мощности, что делает технологию очень полезной.Различные операции могут быть построены с использованием элементов CMOS в несколько этапов. CMOS-вентили также могут выполнять неинвертирующие функции при правильном сочетании.

    Составные вентили всегда лучше использовать в логических схемах вместо множества логических элементов И / ИЛИ и других вентилей. На рисунке 6 изображена логическая функция AOI22 в двух вариантах - с логическими вентилями И / ИЛИ / И НЕ и составными вентилями. Последний упрощает дизайн.

    Если вход для nMOS равен 0, а логический элемент равен 1, то на выходе мы имеем сильный 0; и ухудшил 1 на выходе, если на входе 1 (a).Если логический элемент равен 0 для pMOS, а вход равен 0, то на выходе будет ухудшенный 0 или сильный 1, когда вход равен 1 (b) Схема затвора передачи

    На рисунке ниже изображен символ для трехстороннего буфера . Эта структура работает следующим образом: когда вход EN равен 1, тогда выход Y равен входу A. Когда EN равен 0, Y является плавающим Z. В некоторых случаях буфер с тремя состояниями также имеет дополнительный вход EN . Таблица истинности для трехстороннего буфера показана в таблице 3.

    Таблица 3.

    EN / EN А Я
    1/0 0 0
    1/0 1 1
    0/1 0 Z
    0/1 1 Z

    На рисунке 7 также изображена структура. Передаточный вентиль состоит из двух транзисторов с той же таблицей истинности, что и трехсторонний буфер.Этот передаточный вентиль не восстанавливается и имеет потери мощности, в отличие от буфера с тремя состояниями. Другой важной структурой является трехпозиционный инвертор (рис. 8). Выход управляется V DD или GND . Это восстанавливающая система, а значит, без потерь мощности. Трехсторонние состояния являются отличным преимуществом для создания нескольких логических устройств, особенно когда необходимо управлять одной и той же шиной.

    Буфер с тремя состояниями Схема преобразователя состояний

    Мультиплексор - это компонент памяти CMOS.Он выбирает выход из нескольких значений сигнала выбора. Таблица истинности для мультиплексора с 2 входами показана в таблице 4.

    Таблица 4. Таблица истинности мультиплексора с 2 входами: Y = SI1 + SI0

    S / S I0 I1 Я
    1/0 1 X 1
    1/0 0 X 0
    0/1 X 1 1
    0/1 X 0 0

    Схема и принцип работы мультиплексора показаны на рисунке 9.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
