Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

7 декабря 2021

В этой статье рассмотрим исключительно теорию и проектирование откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

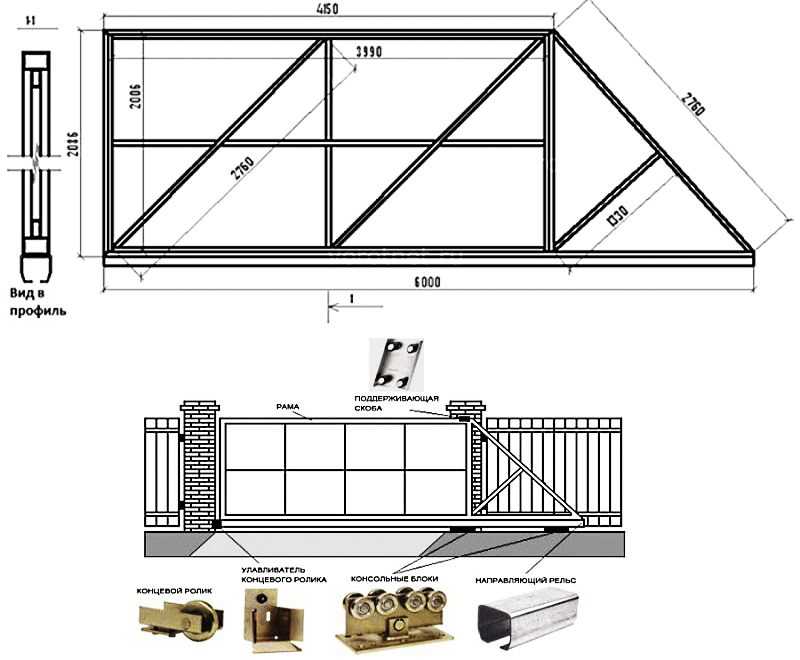

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%.

Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров, кроме того при проёмах более 5,5-6,0 м противовес имеет смысл делать прямоугольным с двумя диагоналями. См. рис.

Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Или как вариант установить откатные ворота снаружи (на улице) см. Рис:

Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.

Еще одна встречающаяся ошибка — при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье «раздуло балку». Опорные каретки должны использовать по максимуму всю длину противовеса.

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Пример доваривания направляющей:

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Как правильно вычислить размер откатных ворот

Как выбрать ширину проезда?

Если перед вами стоит выбор какой ширины сделать проем ворот, то обратите внимание на следующие моменты. Запомните, чем больше ширина проезда, тем удобнее заезжать на участок. Конечно, чем больше проезд, тем дороже вам обойдутся ворота. Но помните о личном комфорте и постарайтесь найти оптимальный баланс цены/качества.

Показания к расширению проезда:

• Длинный или широкий автомобиль (микроавтобус, джип)
• Узкий подъезд к воротам
• Заезд на территорию под углом
• Гостевая парковка на несколько автомобилей

Продумайте траекторию движения автомобилей на въезде и выезде с участка. Хватает ли места чтобы комфортно развернуться, или места совсем «впритык»? Если улица на которой расположен въезд узкая, то вам сложнее будет заезжать на участок с маленькими воротами. Также если после въезда на участок вам нужно поворачивать / ставить машину под углом, то это также может быть неудобно с узкими воротами.

Пространство для отката ворот

Посмотрите, хватает ли у вас пространства для отката при полном открытии ворот. Помните, что в это пространство должны поместиться ворота целиком, вместе с противовесом.

Расчет длины откатных ворот

После того как вы определились с размером проезда, необходимо определиться с размером ворот. Если вы хотите собрать ворота самостоятельно, то начните с выбора направляющей балки (консоли) или сразу готовых комплектов фурнитуры для откатных ворот. Длина консоли равна длине откатных ворот. Консоли продаются в стандартных размерах 5,6,7,8 и более метров.

Чтобы выбрать длину консоли (а значит и длину ворот), добавьте к ширине проёма половину длинны ворот:

Ширина ворот = Ширина проёма * 1,5

Например:

Стандартная ширина проезда на участок дома – 4 метра. В таком случае покупаем 6-метровую направляющую балку: 4 метра для полотна ворот и 2 метра для противовеса. Дополнительные 2 метра проема нужны для противовеса, чтобы компенсировать нагрузку на фурнитуру откатных ворот.

Высота откатных ворот

Наиболее часто встречаются ворота высотой 2 метра. Откатные ворота стандартных размеров можно купить в разделе готовые откатные ворота

2 метра это размер самих ворот, но при установке ворота будут выше на величину дорожного просвета. Дорожный просвет ворот в свою очередь зависит от размера роликовых опор и уровня на котором они смонтированы.

Толщина профиля ворот

Чем толще профиль ворот, тем меньше ворота гнутся и шумят (особенно при сильном ветре). К тому же такие ворота надежнее защищают ваш дом. Но толщина профиля также влияет на итоговый вес конструкции, а значит и на электропривод откатных ворот.

Мы предлагаем ворота в 2-х вариантах исполнения:

1. СТАНДАРТ — толщина профиля рамы 60мм на 30мм , толщина профиля внутренних балок 20мм на 20мм.
2. ПРЕМИУМ — толщина профиля рамы 60мм на 40мм, толщина профиля внутренних балок 40мм на 20мм.

Итоговый вес ворот

Зависит от следующих факторов:

1. Габариты ворот
2. Толщина профиля ворот
3. Материал наполнения

Влияет на:

1. Выбор автоматики ворот
2. Выбор комплектующих для ворот
3. Параметры фундамента ворот
4. Скорость открытия ворот

Еще один параметр который влияет на выбор откатных ворот это вес. Если вы установите слишком большие и слишком тяжелые ворота, то вам понадобится более мощная и дорогая автоматика, более качественная фурнитура и более крепкий фундамент. Всё это может существенно увеличить стоимость откатных ворот.

Схема контроллера автоматических раздвижных ворот

автоматические раздвижные ворота или двери и включает в себя набор функций, указанных в запросе. Идею предложил г-н Андреас.

Содержание

Не могли бы вы помочь мне разработать простой контроллер для раздвижных ворот. Как это может работать так… Нажмите переключатель и откройте ворота, через минуту ворота снова закроются.

Если во время закрытия кто-то проходит перед воротами, то ворота снова открываются (с помощью инфракрасной ячейки??).

Дотягивание до конца (остановка) во время открывания и закрывания осуществляется с помощью магнитного или концевого выключателя. Обратите внимание, что эта система должна работать на 24В.

Большое спасибо,

Андреас Христодолу

Конструкция

Предложенная схема контроллера автоматических раздвижных ворот может быть понята как объясненная в следующих пунктах:

Ссылаясь на приведенную ниже схему, ее можно разделить на три этапа: защелка установки-сброса с использованием T1/T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3/T5.

Примечание:

1. Пожалуйста, отсоедините 100k ниже C1 от земли и подключите его к положительной клемме C1, что означает, что 100k должны быть подключены прямо к клеммам C1 и больше нигде.
2. R6 необходимо рассчитать для получения 1-минутной задержки перед тем, как ворота начнут закрываться в обратном направлении

Предположим, ворота находятся в положении «закрыто», а язычок №2 приводится в действие соответствующим магнитом затвора.

Это гарантирует, что контакт № 12 IC 4060 будет переведен в высокий уровень, а IC останется неактивным (вывод № 3 выключен).

В приведенном выше сценарии реле № 1 уже ВЫКЛЮЧЕНО, его положение Н/З замкнуто (поскольку T1/T2 ВЫКЛЮЧЕНЫ), а реле № 4 также ВЫКЛЮЧЕНо из-за отсутствия базового привода, что подразумевает реле № 2. выключен и находится в положении N/C.

При размыкании реле №2 двигатель выключается из-за отсутствия плюсовой связи через замыкающий контакт реле №2.

Таким образом, вся цепь находится в выключенном состоянии.

Теперь, как и требовалось, открытие ворот инициируется однократным нажатием SW1.

Нажатие SW1 мгновенно фиксирует T1/T2 через R4, переключая реле №1 таким образом, что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открыто».

Как только ворота сдвигаются из положения «закрыто», язычок №2 освобождается, что мгновенно активирует IC 4060, и он начинает считать, а его контакт №3 теперь с логическим нулем.

Ворота вращаются, пока не достигнут крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

При активации язычок № 1 притягивает основание T1 к земле через C1, ломая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои нормально замкнутые контакты.

Однако реле № 2, все еще находящееся в выключенном состоянии, приводит к остановке двигателя из-за отсутствия питания через контакты реле № 2 (Н/О).

Тем временем микросхема IC 4060 завершает подсчет, и на выводе №3 появляется высокий уровень. (IC теперь фиксируется в этом положении через D2)

Немедленно активирует реле № 2, позволяя активировать двигатель в обратном направлении.

Двигатель начинает сдвигать ворота в направлении «закрыто», и в тот момент, когда они достигают конца «закрыто», язычок №2 снова активируется. В этом положении микросхема снова сбрасывается, вызывая отсутствие сигнала на выводе № 3, деактивируя реле № 2 и… отключая двигатель. Схема возвращается в исходное состояние ожидания.

Расчет временной задержки

Универсальное уравнение для определения значений временной составляющей Rt и Ct:

f(osc) = 1 / 2,3 x Rt x Ct

2,3 — это просто константа, относящаяся к внутренней конфигурации ИС.

Предотвращение случайного проникновения

В соответствии с запросом схема должна реагировать на случайное проникновение человека через ворота в процессе их закрытия, чтобы защитить человека, а также механизм ворот.

Это реализовано с использованием узла приемника инфракрасного передатчика, как показано на схеме.

D3 представляет собой ИК-фотодиод приемника, который остается включенным через перпендикулярный ИК-активированный луч передатчика, сфокусированный на D3, положение луча должно быть на прямой линии вдоль скользящего действия ворот.

Пока D3 остается включенным, T3/T5 не могут проводить, однако в присутствии человека, который может попытаться быстро проникнуть через ворота во время их закрытия, в процессе будет препятствовать ИК-лучу, вызывая срабатывание T3/T5, которые, в свою очередь, будут проводить и отключать T4 и реле № 2.

Если реле №2 отключено, дверь мгновенно прекратит закрывание и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

Для простоты мгновенная остановка ворот выглядит более уместной, чем принудительное действие обратного открытия, которое может излишне задержать процесс.

Использование каскада таймера на транзисторах

Вышеизложенное можно значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения с задержкой и убрав каскад ИК-детектора. Полную принципиальную схему можно увидеть ниже:

Модуль ИК-передатчика

ИК-передатчик, который должен фокусировать луч на D3, может быть построен с использованием следующей схемы:

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, схематик/печатная плата дизайнер, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Руководство покупателя по выбору консольных откатных ворот

Компания America’s Gate предлагает широкий выбор готовых и изготовленных на заказ ворот для любых целей. Как подразделение ворот The American Fence Company, America’s Gate Company имеет более чем 55-летний опыт проектирования, изготовления и установки ворот. С любыми производственными мощностями и большой командой сертифицированных сварщиков и компьютерных дизайнеров ваши ворота будут изготовлены в соответствии с вашими уникальными запросами.

Цель этой статьи — помочь вам выбрать консольные откатные ворота для дома, бизнеса или рабочего места. Мы рассмотрим различные типы консольных ворот и все факторы, влияющие на это решение. Если вы ищете ворота, но не уверены, что консольные ворота — лучший вариант, ознакомьтесь с руководством компании America’s Gate по выбору ворот.

Консольные шиберные затворы

Одним из видов шиберных затворов являются консольные затворы. Консольные ворота уникальны тем, что они не катятся по земле. Ворота поддерживаются рядом тележек (роликов), прикрепленных к двум опорным стойкам с одной стороны проема. Расстояние между этими столбами обычно равно половине длины проема ворот. Два фактора, которые вы должны учитывать в первую очередь при выборе консольных ворот:

• Фасады  – Консольные раздвижные ворота должны быть установлены по уровню. Это касается как самых последних стандартов и кодов, так и практических соображений безопасности. Неровно установленные консольные ворота будут скатываться вниз. Проверьте отметки готового уклона под всем ходом ворот от носа ворот в закрытом положении до задней части хвоста в полностью открытом положении. Самая высокая точка будет вашим ориентиром. Ворота должны быть установлены как минимум на два дюйма выше этой отметки. Если самая высокая отметка ворот находится в хвостовой части, а отметка идет вниз через проем, это приведет к возникновению значительного зазора под воротами у проема.
• Хранение ворот  – Консольные раздвижные ворота примерно на 50 % больше, чем проем ворот. Таким образом, для 20-футового проема потребуется 30-футовая общая створка ворот. Эти дополнительные 10 футов ворот называются «противовесом» и считаются хвостом ворот. Оцените свой участок, чтобы определить, достаточно ли у вас места для открытия ворот и хранения ворот.

Тип заполнения консольных ворот

Если на вашем участке нет проблем с высотой или местом для хранения ворот, вам следует рассмотреть различные факторы производительности и конструкции при выборе консольных откатных ворот. Первый фактор, который следует учитывать, — это тип заполнения, который будет определять дизайн и материалы ворот. Хотя эти категории очень широки, выбор одной из них поможет дизайнерам и подрядчикам лучше понять ваше видение. Компания America’s Gate предоставляет чертежи и спецификации САПР для любого из стилей заполнения, упомянутых ниже.

Декоративные консольные ворота

Декоративные консольные ворота включают вертикальные пики в раму ворот в проеме. Размер этих пикетов обычно составляет от ¾ до 1 дюйма. В соответствии со стандартами ASTM A2200 и UL325, пикеты должны располагаться так, чтобы у вас не было зазора более 2 ¼ дюймов по всей длине ворот на случай, если они когда-либо будут автоматизированы. Штакетники не должны выступать из нижней перекладины консольных ворот, а нижняя перекладина должна быть заподлицо. Пикеты могут выступать над верхней перекладиной ворот и украшаться декоративным колпачком. Декоративные консольные ворота могут также включать другие украшения по всей площади заполнения ворот.

Декоративные консольные ворота

Декоративные декоративные консольные ворота включают материал заполнения, который обычно является очень декоративным , но не представляет собой штакетник. Материал заполнения ворот может включать в себя использование сплошного шифера, жалюзи, перфорированного металла и т. д. Если они будут автоматизированы, декоративные консольные откатные ворота также требуют зазоров не более 2 ¼ дюймов по всей длине ворот. Декоративные консольные ворота классифицируются отдельно от декоративных откатных ворот, потому что сочетание материалов заполнения обычно вызывает проблемы как ветровой нагрузки, так и веса ворот. Однако, если какая-либо из этих ситуаций представляет собой потенциальную проблему или опасность для вашего проекта, декоративные консольные откатные ворота с заполнением из штакетника не будут подвергаться воздействию ветра и веса.

Консольные ворота с цепным звеном

Эта категория консольных ворот является наиболее распространенным и широко используемым типом консольных скользящих ворот. Если у вас есть автоматические консольные ворота с цепным звеном, они не должны иметь зазоров более 2 ¼ дюймов по всему периметру. Для этого по всей длине ворот можно натянуть сетчатую ткань. Консольные ворота с цепным звеном обычно не имеют проблем с весом или ветровой нагрузкой, поскольку ткань звена цепи открыта на 98%.

Консольные ворота повышенной безопасности

Консольные откатные ворота с высокой степенью защиты включают в себя материалы с непроходимой или твердой поверхностью. Эти ворота также плотно прилегают к земле и обычно очень высокие. Эти функции помогают предотвратить доступ посторонних лиц и обеспечить безопасность вашего имущества. Некоторые проблемы с консольными откатными воротами с высоким уровнем безопасности связаны с их ветровой нагрузкой и весом. Твердое покрытие или плотная непроходимая проволочная сетка намного тяжелее и плотнее, чем стандартная сетчатая ткань. Проектировщики должны уделять особое внимание отметкам площадки, характерным для траектории этих консольных ворот. Изменение высоты общего хода ворот может привести к образованию зазоров под воротами, если они установлены горизонтально.

Проем ворот

После того, как вы выбрали общее назначение и материал ворот, вам необходимо рассмотреть факторы производительности и конструктивные элементы, на которые непосредственно влияет эта конструкция. Ширина проема ворот является самой важной деталью общей конструкции ворот. Ширина проема ворот, наряду с выбранными материалами заполнения, будет в значительной степени влиять на тип структурной рамы ворот, необходимой для поддержки ворот как для веса, так и для ветровой нагрузки.

Однопутные ворота

Ворота с проемом менее 27 футов со стандартным цепным звеном или декоративным заполнением штакетником могут использовать однопутные ворота. Алюминиевые консольные раздвижные ворота с проемом 27 футов или менее включают одну дорожку в алюминиевую конструкцию ворот и являются наиболее экономичным консольным вариантом. Направляющая находится в верхней части ворот и смещена в одну сторону, что соответствует одному из следующих условий:

• В линейных консольных воротах дорожка размещается напротив лицевой стороны ворот. Опорные столбы ворот, поддерживающие грузовые автомобили, устанавливаются на линии ограждения, а ворота находятся за линией ограждения.
• Консольные ворота со смещением поместите направляющую к задней стороне ворот. Это помещает опорные столбы консольных ворот за ворота. Опорные столбы смещены и не зависят от линии забора.
• Однопутные консольные ворота обычно используются с проемами менее 27 футов и со стандартными материалами заполнения звеньями цепи.

Двухпутные ворота

Двухпутные ворота, как правило, представляют собой ворота с цепным звеном и декоративные консольные ворота с проемом 27 футов или более или декоративные ворота со сплошным или полутвердым заполнением. Они включают двойную направляющую в алюминиевую конструкцию ворот. С каждой стороны ворот наверху есть по одной дорожке.

Для этого приложения требуются четыре опорные стойки ворот, по две с каждой стороны для поддержки роликов. В дополнение к наличию двух дорожек ролики и опорные стойки в совокупности выдерживают вес ворот, поскольку консольные ворота с двойной дорожкой имеют гораздо более широкий горизонтальный структурный профиль. Этот более широкий профиль обеспечивает большую поддержку ветровой нагрузки.

Стандартные однопутные консольные ворота имеют горизонтальный профиль примерно 5 дюймов. Двухпутные консольные ворота имеют горизонтальный профиль двойных однопутных ворот.

Модифицированные двухколейные ворота

Стандартные двуколейные ворота могут быть модифицированы для больших проемов или больших декоративных ворот со сплошным или полутвердым заполнением. Горизонтальный профиль ворот расширен за счет внедрения конструктивных профилей в сборку верхней направляющей для разнесения направляющих и обеспечения более широкой нижней направляющей.

Стандартная ширина двухпутных консольных ворот составляет около 10 дюймов в верхней части направляющей. Модифицированные двухпутные ворота могут варьироваться от 12 до 16 дюймов в сборе с верхней направляющей. Нижняя направляющая обычно имеет ширину 5 дюймов для двухколейных ворот. Его можно расширить до 8”. Целью этих более широких верхних и нижних элементов ворот является обеспечение большей структурной поддержки для ветровой нагрузки на консольные ворота.

Модифицированная двойная дорожка консольные ворота не обязательно включают стандартные конструкции. Эти модификации должны быть разработаны изготовителем ворот и реализованы соответственно исходя из конструкции ворот.

Консольные ворота с коробчатой ​​рамой

Конструкция консольных ворот с коробчатой ​​рамой основана на простых элементах конструкции стандартной ферменной системы. Коробчатые консольные ворота – это, по сути, две идентичные консольные ворота, расположенные на расстоянии примерно 24 дюйма друг от друга. Между двумя панелями ворот размещается ряд элементов фермы, образующих диагональные фермы.

Консольные ворота коробчатого сечения используют четыре системы ферм, таких как стальная ферма потолка здания, для создания очень жесткого общего каркаса при большой нагрузке и/или сильном ветре. Консольные ворота с коробчатой ​​рамой обычно предназначены для очень больших проемов, превышающих 50 футов, или для твердых материалов, размещенных поперек проема ворот.

Высота ворот

Когда дело доходит до конструкции, высота ворот может быть не так важна, как общий проем ворот, но она оказывает существенное влияние на определенные критерии проектирования. Наиболее значимым фактором будет ветровая нагрузка. Чем выше ворота, тем больше ветровая нагрузка приходится на фасад ворот. Критерии эффективности, которые необходимо учитывать:

Материалы заполнения

Использование твердых материалов заполнения на лицевой стороне ворот высотой более 6 футов может потребовать пересмотра конструкции рамы ворот. Независимо от того, одноколейные или двухпутные, удары сильного ветра о твердую поверхность ворот могут быть разрушительными. Независимо от ширины проема ворот следует рассматривать коробчатые консольные ворота.

Чтобы уменьшить ветровую нагрузку, рассмотрите возможность использования перфорированного листа, сварной сетки или отверстия в передней части ворот для снижения давления. Примером этого может быть декоративный вырез из листового металла (например, горная сцена, деревья и т. д.), где оставлено отверстие для сброса давления.

Опорные стойки и опоры ворот

Выбор стойки консольных ворот и размер опоры должны соответствовать общему весу и размеру ваших ворот, однако, чем выше ваши ворота, тем большую нагрузку вы оказываете на эти стойки. Это потому, что вы позволяете любой ветровой нагрузке иметь больше рычагов с более высокими стойками ворот.

Большинство консольных ворот стандартной высоты, высотой 8 футов или менее, используют наружный диаметр 4 дюйма. Стойки ворот ASTM 1043 независимо от общей длины ворот. Это связано с тем, что большая часть нагрузки, прикладываемой к стойкам ворот, представляет собой не консольную нагрузку, а нагрузку, которая тянет и толкает, подчеркивая предел прочности на растяжение стоек, который составляет десятки тысяч фунтов. Более высокие ворота, 10 футов или выше, могут использовать наружный диаметр 6-5/8″. запланируйте 40 столбов, чтобы выдержать как нагрузку на растяжение, так и консольную нагрузку, воздействующую на ворота.

Фурнитура для консольных ворот

Фурнитура для консольных ворот достаточно стандартна, независимо от веса, длины и ширины ворот. Выбор фурнитуры более специфичен, если ворота представляют собой закрытые алюминиевые ворота или стальные трубчатые ворота с внешними роликами. Вам следует рассмотреть возможность использования нестандартной, сверхмощной фурнитуры для ворот, когда вес ворот начинает превышать 2000 фунтов. В частности, ролики или тележки, которые поддерживают вес ворот, позволяя им свободно катиться. Ваш проектировщик ворот должен соответствующим образом подобрать фурнитуру ворот, тележки, ролики и направляющие к типу, размеру и весу ворот.

Вес ворот

Мы редко видим консольные ворота, вес которых превышает 2000 фунтов. Нетипичные, более тяжелые ворота являются результатом проемов длиннее 30 футов или тяжелых твердых материалов заполнения в секции проема ворот, используемых в декоративных целях. Для установки этих нестандартных тяжелых ворот следует обратить внимание на следующее:

Одинарные или двойные направляющие

Ворота с закрытым алюминиевым направляющим предлагаются как с одинарными, так и с двойными направляющими, по одной направляющей с каждой стороны ворот. Эта конструкция с двумя гусеницами является хорошим выбором не только для более длинных ворот, но и для более тяжелых ворот, поскольку она распределяет нагрузку ворот на четыре тележки в сборе по сравнению с двумя в стандартной однопутной конструкции. Для проемов, превышающих 27 футов в ширину, обычно требуются двухколейные ворота.

Конструкция фермы ворот

В консольных воротах используется стандартная конструкция диагональной фермы по всей длине ворот для поддержки консольной нагрузки ворот. Конструкции ферм зданий и мостов очень похожи, поскольку диагональные элементы размещаются между вертикальными элементами.

Верхний и нижний непрерывные горизонтальные опорные направляющие соединяются между собой вертикальными элементами. Этот образец горизонтальных, вертикальных и диагональных опор создает ряд соединенных квадратов. Диагональные элементы предотвращают вытягивание квадратов за пределы квадрата, соединяя вместе противоположные углы. Единственный способ, которым квадрат(ы) можно вытащить из отвеса, – это сжать или растянуть диагональный элемент.

Здесь в игру вступает предел прочности металлов. Прочность на растяжение большинства соответствующих металлов составляет десятки тысяч, а это означает, что для разрыва диагональной фермы потребуются тысячи фунтов. Именно здесь типичная ферма получает свою структурную прочность.

Если убрать диагональные элементы из каркаса ворот, квадраты быстро прогнутся под действием силы тяжести. Это важно, учитывая, что консольная нагрузка для большинства соответствующих металлов составляет всего сотни фунтов.

Консольная прочность и поддержка

Конструкцию фермы консольных ворот можно улучшить, чтобы она поддерживала более длинные и тяжелые ворота. В большинстве конструкций консольных ворот используется стандартный принцип: длина вертикали ворот должна быть больше, чем расстояние между каждой вертикальной опорой. Другими словами, если вертикальная опора имеет высоту 72 дюйма, расстояние между вертикальными опорами не должно превышать 72 дюйма. Независимо от высоты ворот, в большинстве конструкций консольных ворот расстояние между вертикальными опорами не превышает 72 дюймов.

Для улучшения способности консольных ворот поддерживать более длинные и тяжелые рамы ворот, вертикальные опоры можно сдвинуть ближе друг к другу, образуя прямоугольник с вертикальной длинной стороной, а не квадрат. Это смещает нагрузку на диагональную ферму с консольной нагрузки, при которой диагональная ферма просто изгибается, на почти полностью зависящую от прочности на растяжение.

Вес и фурнитура для ворот

Большинство консольных ворот как для закрытых ворот с алюминиевыми направляющими, так и для стальных трубчатых наружных роликовых ворот предназначены для надежной поддержки ворот весом до 2000 фунтов в непрерывном режиме. Фурнитура для консольных ворот весом более 2000 фунтов считается нестандартной и не всегда доступна.

Разработчики ворот должны знать, что в большинстве тяжелых ворот используется либо тележка, установленная на земле, либо подвесная тележка. Обе эти конструкции требуют существенного изменения конструкции стандартных консольных ворот.

Не поддавайтесь искушению просто добавить больше роликов и опорных стоек для поддержки больших проемов консольных ворот. Консольные ворота спроектированы таким образом, чтобы нагрузка на консольную часть ворот происходила равномерно между двумя фиксированными точками: соответствующими тележками и опорными стойками ворот. Это распределяет нагрузку на большую площадь. Размещение промежуточных дополнительных опорных стоек и роликов может привести к тому, что нагрузка будет более сконцентрирована на меньшей площади, что приведет к большему сопротивлению роликам и может привести к выходу из строя рамы ворот.

Консольные ворота Тип

• Стальные консольные ворота  – Используйте круглые трубчатые профили в конструкция ворот.
  • Верхний и нижний горизонтальные элементы представляют собой 2 ½” Н.Д. труба, которая проходит по всей длине ворот. Эта трубка служит как структурная поддержка и как верхние и нижние направляющие ворот. Ролики движутся по внешней стороне этих дорожек.
  • Между вертикальными элементами находятся диагональные опоры. На стальных консольных воротах это обычно 1  ^5/8 ” Н.Д. трубки, однако кабель может быть заменен.
  • Наружный диаметр вертикальных ворот составляет 2 дюйма. трубка которые расположены на расстоянии не более 72 дюймов друг от друга.

• Алюминиевые консольные ворота  – Используйте экструдированный алюминиевый квадрат и прямоугольные профили в конструкции ворот.
  • Между вертикальными элементами находятся диагональные опоры, которые могут быть 2-дюймовыми квадратными алюминиевыми или тросовыми.
  • Верхний горизонтальный элемент изготовлен по индивидуальному заказу Комбинация гусеницы и элемента(ев) конструкции. Трек примерно 2 ½” в ширину на 2 ¾” в высоту. Тележки (или катки) движутся внутри гусеницы. Грузовики поддерживается снизу гусеницы и не подвешивается сверху. Это предотвращает вода и мусор не оседают на гусеницах.
  • Вертикальные элементы ворот расположены на расстоянии 2 x 2 дюйма. не более 72 дюймов друг от друга.
  • Нижний горизонтальный элемент размером 2 x 2 дюйма. квадрат (или прямоугольник 5 x 2 дюйма для больших проемов ворот). Это не только элемент обеспечивает структурную поддержку ворот, но он также служит дном руководство.

Стальные и алюминиевые

Стальные консольные ворота более экономичны и часто легче ремонтируются. Ролики и фурнитура ворот также очень прочные. Алюминиевые консольные ворота — более дорогой вариант — предлагают больше вариантов дизайна:

• Алюминиевые консольные ворота — отличный выбор для больших проемов, так как общая ширина верхних и нижних горизонтальных элементов может быть легко увеличена без нарушения конструкции направляющей. Вы можете просто добавить дополнительные структурные опоры или добавить в конструкцию ворот двойную колею.
• Коробчатые консольные ворота изготавливаются почти исключительно из алюминия. Квадратные профили позволяют легко соединяться с другими профилями, образуя ряд ферм, в то время как стальная трубчатая конструкция требует значительных усилий. Самое главное, алюминий прочнее стали, фунт за фунтом. Это важно, когда вес ворот — это то, что вы пытаетесь выдержать с помощью конструкции.
• Благодаря закрытой системе направляющих и квадратным профилям консольные ворота с алюминиевыми направляющими являются лучшим выбором для декоративных и декоративных ворот. Квадратные пикеты могут быть размещены между верхним и нижним элементами или установлены на лицевой стороне. Трасса может быть расположена внутри объекта, таким образом, скрывая ее и оборудование снаружи, обеспечивая привлекательность бордюра.

Автоматика

И алюминий, и сталь — отличный выбор для автоматических ворот. Алюминиевые консольные ворота обеспечат более равномерный ход в общем ходе ворот, поскольку закрытая система гусениц и тележки имеет более жесткие допуски. Алюминиевые ворота легче.
