Как подключить светодиодную ленту: схемы и способы подключения
Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.
Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.
Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.
Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.
Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.
- соблюдать полярность
- не использовать блоки питания с другим напряжением
- во влажные помещения следует делать герметичные соединения
- не делать последовательное подключение длиной более 5 метров
- отрезки длиной более 5 м следует подключать только параллельно
Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:
- Мощность светодиодной ленты, т.
е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п. - Напряжение питания 12 В или 24 В.
- Количество ленты (в метрах погонных), необходимое для засветки изделия.
е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п.Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.
Пример расчета
Давайте рассмотрим на примере:
Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.
По итогу всех расчетов получается 173 Вт.
В зависимости от того, где расположено изделие можно использовать:
- один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
- три блока мощностью 60 Вт каждый;
- один блок мощностью 200 Вт.
Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.
Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.
Схема подключения светодиодной ленты
Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.
Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!
Схема подключения светодиодной ленты — Светодиодный Мир
Подключение электрических осветительных приборов требует определенных умений и максимальной концентрации внимания, ведь именно от этого будет зависеть долгая и безопасная работа устройства.
Конечно же столь ответственное дело лучше всего доверить мастеру, однако, некоторые устройства можно спокойно подключить и самостоятельно.
К таким устройствам относится и светодиодная лента, установка и подключение которой не требует профессиональных знаний. Следуя простым инструкциям ее вполне можно установить и самостоятельно.
Схема подключения одной светодиодной ленты
Стандартная длина светодиодной ленты составляет 5 метров.
Если именно такая длина вам и нужна, то схема подключения будет самой простой. От вас требуется лишь подключить ленту к блоку питания, а сам блок к стандартной эклектической сети.
При этом, если на блоке питания шнуры выведены наружу, то правильный способ подключения подскажут их цвета: красный – это плюс, синий – минус.
Если же вы случайно перепутайте подключения и соедините плюс с минусом, то ничего страшного не произойдет – лента просто не будет гореть. В таком случае просто поменяйте местами проводники и снова подключите блок питания к сети.
Важно: Светодиодная лента является низковольтным устройством, и подключать ее напрямую к высоковольтной стандартной сети нельзя. Использование специального блока питания строго обязательно.
Схема подключения нескольких светодиодных лент
Иногда стандартной длины светодиодной ленты не хватает для реализации задуманной идеи. В таких случаях возникает необходимость подключения сразу нескольких устройств. И здесь необходимо учесть несколько особенностей.
При возможности следует избежать последовательного подключения второй ленты, так как она будет получать питание с пониженным напряжением, а первая лента будет подвержена перегревам, так как, по сути, будет проводить ток двойной интенсивности.
Значительно более профессиональным решением станет подключение второй ленты к выводам блока питания. При этом, в данном случае, блок должен обладать большей мощностью, чем при подключении одной ленты. Можно также использовать и два блока питания обычной мощности.
Если же вы собираетесь подключить вторую ленту не целиком, а лишь небольшую ее часть, то вполне можно обойтись всего одним адаптером питания и применить метод последовательного подключения. Свободный же конец ленты необходимо запаять или изолировать другим удобным способом.

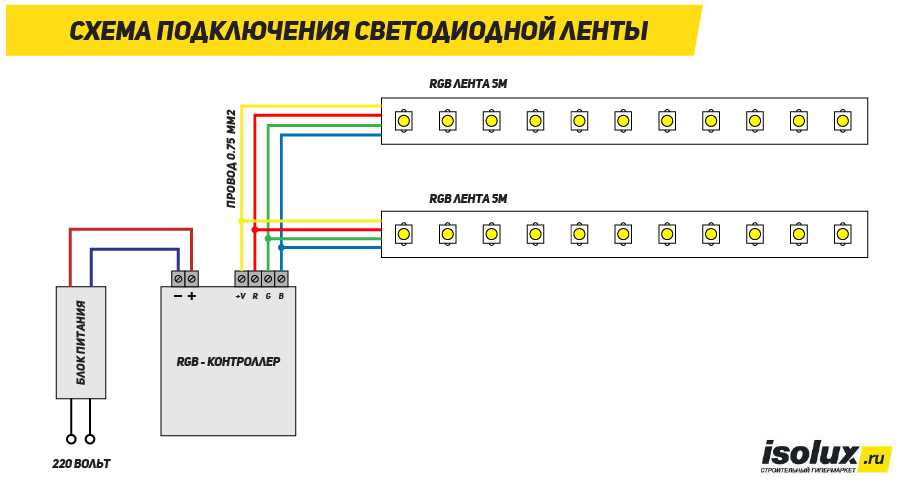

Схема подключения светодиодных RGB лент
Если подключение одноцветных диодных лент не представляет особой сложности, то в случае с разноцветными RGB лентами ситуация чуть сложнее. Однако не стоит пугаться. От вас потребует лишь чуточку больше усилий и внимания, а в итоге вы получите просто великолепный результат.
Основным отличием светодиодной RGB ленты является наличие в схеме подключения еще одного дополнительного устройства – контроллера, который отвечает за возможность изменения цветов и интенсивности свечения.
Контроллер с одной стороны подключается к блоку питания, а с другой – к самой ленте. При этом здесь уже присутствуют 4 проводника (провода): «B» – синий цвет; «R» – красный цвет; «G» – зеленый цвет; «V+» – общий провод питания.
Закрепить каждый проводник можно как коннекторов так и простой пайкой. Если же вам необходимо подключить несколько диодных RGB лент, то возникает необходимость использования RGB усилителя. Именно к нему подключается вторая лента, а усилитель в свою очередь к первой основной ленте.
При этом следует учесть, что усилитель также питается от блока питания, а значит необходимо выбрать достаточно мощный адаптер или же подключить второе дополнительное устройство.
Вот собственно и все. Следуя этим простым правилам, вы без проблем сможете самостоятельно подключить светодиодную ленту и даже организовать обширную систему декоративной подсветки.
[date-today]
Как подключить светодиодные ленты (схема прилагается)
Светодиодные ленты становятся все более популярными в различных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.
Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.
1 Падение напряжения
2 Параллельное соединение
3 ШИМ-усилитель
4 Как подключить одноцветные светодиодные ленты драйверы светодиодов с регулируемой яркостью
4.2.1 Схема подключения драйвера светодиодов с регулируемой яркостью 0-10 В
4.2.2 Схема подключения драйвера светодиодов с диммируемым триаком
4.2.3 Схема подключения драйвера светодиодов с регулируемой яркостью DALI
4.3 Одноцветные светодиодные ленты со светодиодными контроллерами
4.3.1 Без ШИМ-усилителя
4.3.2 С ШИМ-усилителем
4.4 Одноцветные светодиодные ленты с декодером DMX512
5 Как подключить настраиваемую белую светодиодную ленту
5.1 Настраиваемые белые светодиодные ленты Wring с диммируемыми светодиодными драйверами
5.
1.1 Настраиваемые белые светодиодные ленты DALI DT8
5.2 Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами
5.2.1 Без ШИМ-усилителя
5.2.2 С ШИМ-усилителем
5.3 Перестраиваемые белые светодиодные ленты с декодером DMX512
5.4 Двухпроводные настраиваемые белые светодиодные ленты
6 Как подключить светодиодные ленты RGB03 900 6.1 Светодиодные ленты Wring RGB с регулируемыми драйверами светодиодов
6.1.1 Драйвер светодиодов DALI DT8 RGB
6.2 Светодиодные ленты Wring RGB с контроллерами светодиодов
6.2.1 Без ШИМ-усилителя
6.2.2 С ШИМ-усилителем
6.3 Wring Светодиодные ленты RGB с декодером DMX512
7 Как подключить светодиодные ленты RGBW
7.1 Wring Светодиодные ленты RGBW с регулируемыми драйверами светодиодов
7.
1.1 Драйвер светодиодов DALI DT8 RGBW
7.2 Wring Светодиодные ленты RGBW со светодиодными контроллерами
7.2.1 Без ШИМ-усилителя
7.2.2 С ШИМ-усилителем
7.3 Wring Светодиодные ленты RGBW с декодером DMX512
8 Как подключить светодиодные ленты RGBCCT
8.1 Светодиодные ленты Wring RGBW с регулируемыми драйверами светодиодов
8.1.1 Драйвер светодиодов DALI DT8 RGBW
8.2 Светодиодные ленты Wring RGBW с контроллерами светодиодов
8.2.1 Без ШИМ-усилителя
8.2.90 С усилителем PWM3
8.3 Подключение светодиодных лент RGBW с декодером DMX512
9 Как подключить адресные светодиодные ленты
9.1 Как подключить адресные светодиодные ленты SPI
9.1.1 Адресные светодиодные ленты SPI только с каналом данных
9.
1.2 Адресные светодиодные ленты SPI с каналами данных и часов
9.1.3 Адресные светодиодные ленты SPI с каналами данных и резервных данных
9.2 Как подключить адресные светодиодные ленты DMX512
10 Люди также спрашивают
10.1 Что такое 4 провода на светодиодной ленте RGB?
10.2 Как использовать несколько светодиодных лент?
10.3 Можно ли сращивать светодиодные ленты?
10.4 Сколько светодиодных лент можно подключить к одному источнику питания?
10.5 Как лучше подключить светодиоды последовательно или параллельно?
10.6 Можно ли подключить светодиодные ленты?
10.7 Как подключить несколько светодиодных лент к источнику питания?
10.8 Какой блок питания нужен для светодиодных лент?
10.9 Все ли светодиодные ленты нуждаются в трансформаторе?
10.10 Можно ли подключить светодиодные ленты к выключателю?
10.11 Что такое 3 провода на регулируемых белых светодиодных лентах?
10.
12 Что такое 2 провода на светодиодных лентах?
11 Заключение
Падение напряжения
Падение напряжения на светодиодной ленте означает, что печатная плата и провода потребляют напряжение, в результате чего часть светодиодной ленты рядом с блоком питания светится ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.
Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.
В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Дополнительную информацию о падении напряжения см. в статье Что такое падение напряжения на светодиодной ленте?
Параллельное подключение
Самый распространенный способ избежать проблем с падением напряжения — параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.
параллельное подключение светодиодной ленты Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.
Убедитесь, что НЕ для последовательного подключения нескольких лент к источнику питания, контроллеру или усилителю.
последовательное подключение светодиодной лентыШИМ-усилитель
Все светодиодные контроллеры выводят ШИМ-сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.
Как подключить одноцветные светодиодные ленты
Одноцветные или монохромные светодиодные ленты являются самыми простыми. Он имеет только два провода и может излучать свет только определенного цвета.
одноцветная светодиодная лентаОдноцветные светодиодные ленты Wring с нерегулируемыми светодиодными драйверами
Наиболее распространенной является одноцветная светодиодная лента, подключенная к нерегулируемому источнику питания без контроллера.
Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.
Wring одноцветные светодиодные ленты с диммируемыми светодиодными драйверами
Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.
Наиболее распространенными методами диммирования являются 0–10 В, Triac и DALI.
Схема подключения драйвера светодиода с регулируемой яркостью 0-10 В
Схема подключения одноцветной светодиодной ленты 0 10 ВСхема подключения драйвера светодиода с регулируемой яркостью
Схема подключения симистора для одноцветной светодиодной лентыСхема подключения драйвера светодиода с регулируемой яркостью DALI
Схема подключения одноцветной светодиодной ленты daliОдноцветные светодиодные ленты Wring со светодиодными контроллерами
Кроме того, одноцветные светодиодные ленты также могут быть подключены к контроллеру для регулировки яркости.
Без усилителя ШИМ
При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не требуется.
Схема подключения контроллера одноцветной светодиодной ленты
С усилителем ШИМ
Для крупных проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент. Схема подключения контроллера одноцветной светодиодной ленты
с усилителемОдноцветная светодиодная лента Wring с декодером DMX512
одноцветная светодиодная лента Схема подключения декодера dmx512Как подключить настраиваемую белую светодиодную ленту
Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.
регулируемая белая светодиодная лентаПерестраиваемая белая светодиодная лента Wring с регулируемыми драйверами светодиодов
В большинстве случаев регулируемые источники питания можно использовать только для регулировки яркости одноцветных светодиодных лент.
Однако DALI добавляет протокол DT8 для поддержки настраиваемых светодиодных лент белого цвета, RGB, RGBW и RGBCCT.
Драйвер DT8 для настраиваемых белых светодиодов DALI
Схема подключения dali для настраиваемых белых светодиодов DT8Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами
Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.
Без ШИМ-усилителя
настраиваемый белый контроллер подключение без усилителя схемаС ШИМ-усилителем
Подключение настраиваемого белого контроллера со схемой усилителяНастраиваемые белые светодиодные ленты Wring с декодером DMX512
Как правило, не существует специального декодера DMX512 (2-канальный выход) для светодиодных лент с регулируемой цветовой температурой.
Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.
Двухпроводная перестраиваемая светодиодная лента белого цвета
Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.
Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.
Для получения более подробной информации нажмите здесь.
Для 2-проводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белых светодиодов.
Схема подключения 2-проводной перестраиваемой белой светодиодной лентыКак подключить светодиодную ленту RGB
Светодиодная лента RGB имеет четыре провода: общий анод, R, G и B.
Светодиодные ленты RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.
Светодиодная лента RGBСветодиодная лента Wring RGB с регулируемыми драйверами светодиодов
Драйвер светодиодной ленты DALI DT8 RGB
Светодиодная лента RGB Схема подключения dali DT8Светодиодная лента Wring RGB со светодиодными контроллерами без усилителя схема
с ШИМ усилителем
rgb подключение контроллера светодиодной ленты с усилителем схемаСветодиодные ленты Wring RGB с декодером DMX512
Светодиодные ленты RGB Схема подключения декодера dmx512Как подключить светодиодные ленты RGBW
Светодиодные ленты rgbw лента dali dt8 схема подключенияWring светодиодная лента RGBW со светодиодными контроллерами
без усилителя PWM
схема подключения контроллера светодиодной ленты rgbw без усилителяс усилителем PWM
rgbw контроллер светодиодной ленты со схемой подключения усилителяСветодиодная лента Wring RGBW с декодером DMX512
Светодиодная лента rgbw Схема подключения декодера dmx512Как подключить светодиодную ленту RGBCCT
Светодиодная лента rgbcctСветодиодная лента Wring RGBW с диммируемыми светодиодными драйверами
Драйвер светодиодной ленты DALI DT8 RGBW
Светодиодная лента rgbcct Схема подключения dali DT8Светодиодная лента Wring RGBW со светодиодными контроллерами
Без ШИМ-усилителя
Контроллер светодиодной ленты rgbcct без усилителя Схема подключенияС усилителем ШИМ
Контроллер светодиодной ленты rgbcct со схемой подключения усилителяWring Светодиодная лента RGBW с декодером DMX512
Светодиодная лента rgbcct Схема подключения декодера dmx512 , пиксельная светодиодная лента, волшебная светодиодная лента или светодиодная лента цвета мечты — это светодиодная лента с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов.
Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной». Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.
Подключение адресных светодиодных лент SPI
Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.
Адресная светодиодная лента SPI представляет собой светодиодную ленту, которая получает сигналы SPI напрямую и изменяет цвет и яркость света в соответствии с сигналом. Адресная светодиодная лента
spi Адресная светодиодная лентаSPI только с каналом данных Адресная светодиодная лента
spi только с проводом данных Схема подключения Адресная светодиодная лентаSPI с каналами данных и часов Адресная светодиодная лента
spi с проводом данных и синхронизацииАдресные светодиодные ленты SPI с каналами данных и резервными каналами данных
spi Схема подключения адресной светодиодной ленты с данными и резервными даннымиКак подключить адресную светодиодную ленту DMX512
Адресная светодиодная лента DMX512 — это светодиодная лента, которая принимает сигналы DMX512 напрямую, без декодера DMX512, и изменяет цвет и яркость света по сигналу.
Перед использованием адресной светодиодной ленты DMX512 вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.
Схема подключения светодиодной ленты dmx512Вы можете скачать схему подключения светодиодной ленты dmx512 в формате PDF.
Настройка адреса DMX512Люди также спрашивают
Что такое 4 провода на светодиодной ленте RGB?
Светодиодная RGB-подсветка с 4 проводами: черный, красный, зеленый и синий.
Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.
Как запустить несколько светодиодных лент?
Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.
Можно ли соединять светодиодные ленты вместе?
Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.
Сколько светодиодных лент можно подключить к одному источнику питания?
К источнику питания можно подключить любое количество светодиодных лент, но при этом необходимо подключать их параллельно и следить за тем, чтобы общая мощность светодиодных лент не превышала 80% от мощности.
Как лучше подключить светодиоды последовательно или параллельно?
Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.
Можно ли подключить светодиодные ленты?
Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.
Как подключить несколько светодиодных лент к источнику питания?
Вы можете подключить несколько светодиодных лент к одному блоку питания с помощью разъемов или жесткой проводки.
Какой блок питания нужен для светодиодных лент?
Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение на входе 12 В или 24 В, поэтому вам нужен источник постоянного напряжения на выходе 12 В или 24 В.
Всем ли светодиодным лентам нужен трансформатор?
Нет, трансформаторы требуются только для светодиодных лент с низковольтным входом. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.
Можно ли подключить светодиодные ленты к выключателю?
Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.
Что означают 3 провода на регулируемых белых светодиодных лентах?
Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.
Что такое 2 провода на светодиодных лентах?
Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.
Заключение
Думаю, после прочтения этой статьи у вас уже есть понимание того, как подключать различные виды светодиодных лент.
LEDYi — фабрика, специализирующаяся на производстве высококачественных светодиодных лент и светодиодных неоновых ламп по индивидуальному заказу. Мы были основаны в 2010 году и сейчас имеем современный беспыльный цех площадью более 5000 квадратных метров, более 200 сотрудников и команду разработчиков из 15 человек.
Если у вас есть вопросы, мы всегда готовы помочь вам.
Просмотреть больше продуктов >>
RGB означает цвета трех каналов: красный, зеленый и синий в светодиодах RGB. Различные цвета светодиодов можно получить, изменяя три цветовых канала и накладывая их друг на друга. Каждый источник света RGB имеет 256 уровней яркости, а 256 уровней цветов света RGB могут сочетать в общей сложности около 16,78 миллионов цветов.
Светодиодные чипы SMD 5050, 4040, 3838, 3535, 020 и 4713 используются в светодиодных лентах RGB.
Среди них 5050 является наиболее часто используемым светодиодным чипом и называется светодиодной лентой 5050 RGB. 020 и 4713 – это RGB-освещение с боковым излучением, угол излучения которого особенно подходит для прилавков и промежутков с узкими монтажными позициями, а также для боковой проекции выставленных товаров.
Три канала RGB объединены в один светодиод. Светодиодные полосы RGB могут быстро менять различные цвета, как использовать светодиодные полосы RGB столько, сколько вы хотите, продолжайте смотреть.
Как установить светодиодную ленту RGB?Наличие схемы подключения светодиодной ленты RGB делает подключение светодиодной ленты RGB простым, а процесс подключения несложным. Теперь мы шаг за шагом расскажем, как установить светодиодную ленту RGB.
Перед подключением светодиодных лент убедитесь, что питание отключено и объекты не повреждены. Будут использованы следующие инструменты: светодиодная лента RGB, контроллер светодиодной подсветки RGB, блок питания для светодиодов, отвертка и инструмент для зачистки проводов.
На конце светодиодной ленты RGB есть удлинитель, который легко подключить к контроллеру светодиодов RGB. Светодиодные ленты RGB имеют четыре провода, три отрицательных полюса и один положительный полюс. Метки светодиодной ленты RGB соединяются с такими же метками на светодиодном контроллере одна за другой.
Винты на контроллере светодиодной подсветки RGB затянуты. Перед подключением отверткой ослабьте его, вставьте провод и затяните.
1) Как подключить светодиодную ленту RGB после резки?
Припаяйте кусок 4-контактного оголенного провода к точке соединения светодиодной ленты RGB после обрезки, а затем выполните описанное выше соединение.
2) Как соединить светодиодную ленту RGB с вилкой?
Если у вашей светодиодной ленты RGB есть вилка, отрежьте вилку перед жестким подключением, используйте инструмент для зачистки проводов, чтобы обнажить внутреннюю жилу провода, а затем подключите ее.
Вход контроллера светодиодов RGB подключен к источнику питания, выход предназначен для подключения светодиодной ленты RGB. Соедините положительный и отрицательный полюса, чтобы завершить соединение, обратите внимание, что красный провод — положительный, а черный — отрицательный. Пожалуйста, будьте очень осторожны, чтобы не перепутать полярность.
В процессе использования светодиодной ленты RGB мощность ленты RGB может потреблять только 80% от контроллера светодиодной RGB-подсветки и источника питания, что является безопасным и долговечным. Проверьте, не перегружена ли ваша светодиодная лента.
Шаг 3. Вставьте блок питания в розетку.Проверьте правильность подключения светодиодной ленты RGB.
Почему светодиоды RGB не загораются? Если обнаружено, что светодиод RGB не загорается, это может быть связано с неправильным подключением положительных и отрицательных полюсов или плохим контактом со светодиодными контактами светодиодной ленты RGB.
Как закрепить светодиодные ленты? Посмотрите видео ниже, чтобы научить вас находить и решать проблему, когда светодиод не включается.
Как установить светодиодные ленты RGB на большие расстояния?Светодиодная лента RGB обычно имеет длину 5 метров. Если для вашего светодиодного проекта требуется 20 или даже 30 метров, что эквивалентно 4 или даже 6 светодиодным лентам RGB, как его установить? Мы предлагаем вам следующие четыре варианта установки.
1. Если вы собираетесь купить светодиодную ленту RGB, вы можете напрямую выбрать сверхдлинную светодиодную ленту RGB постоянного тока. Светодиодная лента постоянного тока RGB может достигать 30 метров без падения напряжения, и нет дополнительных затрат на проводку для установки на большие расстояния.
Мы используем увеличивающийся источник питания, чтобы решить проблему падения напряжения на светодиодной ленте, поэтому напряжение и мощность светодиодной ленты с постоянным током будут больше, чем у обычной светодиодной ленты с постоянным напряжением. Это примечательный аспект.
Если вы считаете, что это не проблема, вы можете взглянуть на нашу светодиодную ленту постоянного тока 24 В RGB и светодиодную ленту постоянного тока RGB 48 В.
2. Если вы приобрели несколько лент RGB, не беспокойтесь, мы также приложим решение.1) Используйте светодиодный усилитель RGB
Если вы подготовили несколько светодиодных лент RGB, контроллеры светодиодной подсветки RGB и блоки питания и готовитесь к их установке, вы можете использовать этот метод подключения.
В текущей ситуации, когда есть падение напряжения, можно использовать светодиодный усилитель для усиления ослабленного сигнала, чтобы добиться такого же цвета и яркости, как у сверхдлинной светодиодной полосы.
Мощность усилителя светодиода RGB должна быть больше, чем мощность светодиодной полосы RGB, к которой он подключен, и лучше оставить место для избыточной мощности.
Ниже приведены два способа подключения усилителя RGB-подсветки.
• Светодиодная полоса усилителя RGB серии RGB.
• Светодиодный усилитель RGB, параллельная светодиодная лента RGB.
2) Использовать светодиодный контроллер RGB RF автоматически синхронизирует
Может быть, вы наблюдаете за контроллером светодиодного освещения RGB, который можно использовать для управления светодиодными лентами RGB на сверхдальнем расстоянии? Вы можете уделить немного времени, чтобы взглянуть на контроллеры светодиодной подсветки RF RGB, которые определенно дадут вам что-то полезное.
Светодиодный контроллер RGB RF имеет три метода управления: ручной пульт дистанционного управления, настенный пульт дистанционного управления с сенсорной панелью и смартфон с WiFi-Relay. Один радиочастотный контроллер может принимать до 10 пультов дистанционного управления, а несколько радиочастотных контроллеров светодиодного освещения могут управляться одним пультом дистанционного управления, реализуя многозонное групповое управление.
Радиочастотный контроллер получает сигнал дистанционного управления и автоматически передает его другим контроллерам в пределах 30 метров между каждым светодиодным контроллером, что может увеличить расстояние до более чем 100 метров между пультом дистанционного управления и самым дальним контроллером.
3) Используйте декодер DMX
Если вы хотите использовать светодиодную ленту для крупномасштабных проектов или коммерческого освещения, вам подойдет декодер DMX.
Декодер DMX512 преобразует стандартный цифровой сигнал управления DMX512/1990 в сигнал управления PWM, так что обычными светодиодами RGB без функции декодирования можно управлять с консоли DMX512.
