Сп огнезащита металлических конструкций: Нормативные документы по огнезащите металлических конструкций

Тонкослойное огнезащитное покрытие (вспучивающееся покрытие, краска): Способ огнезащиты строительных конструкций, основанный на нанесении на обогреваемую поверхность конструкции специальных лакокрасочных составов с толщиной сухого слоя не превышающей 3 мм, увеличивающих ее многократно при нагревании.

Проект огнезащиты: Проектная документация и (или) рабочая документация, содержащая обоснование принятых проектных решений по способам и средствам огнезащиты строительных конструкций для обеспечения их предела огнестойкости по ГОСТ 30247, с учетом экспериментальных данных по огнезащитной эффективности средства огнезащиты, а также результатов прочностных и теплотехнических расчетов строительных конструкций с нанесенными средствами огнезащиты.

Огнезащитная плита: Элемент конструктивной огнезащиты, представляющий собой навесную панель, обеспечивающую огнезащитную эффективность за счет экранирования конструкции, а также низкой теплопроводности исходного материала самой плиты.

5. Требования к строительным конструкциям

5.1 Пожарно –техническая классификация

5.1.2 Строительные конструкции классифицируются по огнестойкости и пожарной опасности. Противопожарные преграды классифицируются по способу предотвращения распространения опасных факторов пожара, а также по огнестойкости в целях подбора строительных конструкций и заполнения проемов в противопожарных преградах с необходимым пределом огнестойкости и классом пожарной опасности.

5.2 Строительные конструкции

5.2.1 Предел огнестойкости строительных конструкций устанавливается по времени (в минутах) от начала огневого испытания при стандартном температурном режиме до наступления одного или последовательно нескольких нормируемых для данной конструкции предельных состояний по огнестойкости, с учетом функционального назначения конструкции.

Для строительных конструкций пределы огнестойкости и их условные обозначения определяют по ГОСТ 30247, ГОСТ 51136, ГОСТ Р 53307 и ГОСТ Р 53308.

5.2.2 Класс пожарной опасности строительных конструкций определяют по ГОСТ 30403, за исключением стен наружных с внешней стороны с применением ФТКС и НФС.

5.4 Здания, пожарные отсеки, помещения

5.4.1 Здания, сооружения, а также пожарные отсеки (далее — здания) подразделяются по степеням огнестойкости, классам конструктивной и функциональной пожарной опасности.

5.4.2 К несущим элементам зданий относятся несущие стены, колонны, связи, диафрагмы жесткости, фермы, элементы перекрытий и бесчердачных покрытий (балки, ригели, плиты, настилы), если они участвуют в обеспечении общей устойчивости и геометрической неизменяемости здания при пожаре. Сведения о несущих конструкциях, не участвующих в обеспечении общей устойчивости и геометрической неизменяемости здания, приводятся проектной организацией в технической документации на здание.

5.4.3 В зданиях I и II степеней огнестойкости для обеспечения требуемого предела огнестойкости несущих элементов здания, отвечающих за его общую устойчивость и геометрическую неизменяемость при пожаре, следует применять конструктивную огнезащиту.

Применение тонкослойных огнезащитных покрытий для стальных конструкций, являющихся несущими элементами зданий I и II степеней огнестойкости, допускается для конструкций с приведенной толщиной металла согласно ГОСТ Р 53295 не менее 5,8 мм.

ГОСТ 12.1.033-81

Термины и определения.

Огнезащита: Снижение пожарной опасности материалов и конструкций путем специальной обработки или нанесения покрытия (слоя)

Поверхностная огнезащита: Огнезащита поверхности изделия, материала, конструкции

Глубокая огнезащита: Огнезащита массы изделия, материала, конструкции

Огнезащитное вещество(смесь): Вещество (смесь), обеспечивающее огнезащиту

Атмосфероустойчивое огнезащитное вещество: Вещество, обеспечивающее в заданных пределах длительную огнезащиту изделий, постоянно находящихся под воздействием атмосферных факторов

Огнезащитное  изделие(материал конструкция): Изделие (материал, конструкция), пониженная пожарная опасность которого является результатом огнезащиты

ГОСТ Р 53295-2009

Термины и определения.

Огнезащита: Технические мероприятия, направленные на повышение огнестойкости и (или)снижение пожарной опасности зданий, сооружений, строительных конструкций.

Средство огнезащиты: Огнезащитный состав или материал, обладающий огнезащитной эффективностью и предназначенный для огнезащиты различных объектов.

Огнезащитный состав: Вещество или смесь веществ, обладающих огнезащитной эффективностью и предназначенных для огнезащиты различных объектов.

Огнезащитная эффективность: Показатель эффективности средства огнезащиты, который характеризуется временем в минутах от начала огневого испытания до достижения критической температуры (500 °С) стандартным образцом стальной конструкции с огнезащитным покрытием и определяется методом, изложенным в разделе 5 настоящего стандарта.

Огнезащитная обработка

Конструктивная огнезащита: Способ огнезащиты строительных конструкций, основанный на создании на обогреваемой поверхности конструкции теплоизоляционного слоя средства огнезащиты. К конструктивной огнезащите относятся толстослойные напыляемые составы, штукатурки, облицовка плитными, листовыми и другими огнезащитными материалами, в том числе на каркасе, с воздушными прослойками, а также комбинация данных материалов, в том числе с тонкослойными вспучивающимися покрытиями. Способ нанесения (крепления) огнезащиты должен соответствовать способу, описанному в протоколе испытаний на огнестойкость и в проекте огнезащиты.

Комбинированный способ огнезащиты: Сочетания различных способов огнезащитной обработки.

Объект огнезащиты: Конструкция или изделие, подвергаемые обработке средством огнезащиты в целях снижения их пожарной опасности и (или) повышения огнестойкости.

Огнезащитное покрытие: Слой, полученный в результате нанесения (монтажа) средства огнезащиты на поверхность объекта огнезащиты.

Приведенная толщина металла: Отношение площади поперечного сечения металлической конструкции к периметру ее обогреваемой поверхности.

Гарантийный срок хранения (годности): Время, в течение которого средство огнезащиты (отдельные его составляющие) может храниться или быть использовано для огнезащитной обработки конструкций без снижения огнезащитной эффективности и гарантийного срока эксплуатации.

Гарантийный срок эксплуатации: Время, в течение которого гарантируется эксплуатация средства огнезащиты с заданной огнезащитной эффективностью.

Тонкослойное вспучивающееся огнезащитное покрытие

защита металлоконструкций от огня при помощи конструктивной огнезащиты и тонкослойных покрытий

Железобетонные и металлические конструкции являются основой несущих конструкций зданий, которые должны защищаться от воздействия огня при пожарах. В строительном законодательстве установлены требования по времени огнестойкости конструкций, в течение которого они должны сохранять свои несущие способности, а также способы защиты металлических конструкций. Сохранение несущей способности конструкций при пожаре важно в первую очередь для безопасного вывода людей из здания.

Зачем нужна защита металлоконструкций от огня?

Может возникнуть вопрос — зачем вообще нужна защита металлоконструкций от огня, если металл не горит? Аналогичный вопрос можно задать про железобетоные конструкции.

Проблема заключается в том, что при нагреве до 500^oС металлические конструкции теряют прочность и несущую способность под воздействием своих нагрузок. Те же процессы происходят в железобетонных конструкциях, прочность которых в нормальных условиях обеспечивается в значительной степени каркасом из стальной арматуры.

Предел огнестойкости металла без огнезащиты составляет от R10 до R15. Это значит, что металлоконструкции без огнезащиты будут выполнять свои функции в случае пожара в течение 10-15 минут. Это время не удовлетворяет нормативам для объектов, предполагающих нахождение людей.

Рассмотрим подробнее требования к огнезащите металлических конструкций, с учетом предела огнестойкости объектов.

Выбор вида огнезащиты. Предел огнестойкости зданий

Выбор способов огнезащиты определяется требованиями к пределу огнестойкости самих зданий, которые сформулированы в СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты».

В зданиях I и II степени огнестойкости для несущих конструкций, которые обеспечивают прочность и устойчивость здания, включая колонны и фермы, несущие стены, перекрытия и диафрагмы, огнестойкость этих элементов должна обеспечиваться применением конструктивных решений и материалов:
1. Конструктивная огнезащита (покрытие теплооизоляционными негорючими плитами или толстослойными составами).
2. Тонкослойные вспучивающиеся огнезащитные краски.

Особые условия предусмотрены для сейсмических зон – в таких зонах применяемые средства должны соответствовать требованиям СП 14.13330 по прочности при нагрузках, возникающих при землетрясениях. Также, средства огнезащиты нельзя использовать в таких местах, где отсутствует возможность контроля из состояния, ремонта или замены.

Огнезащитные краски (п. 2) могут применяться в зданиях I и II степени огнестойкости только для металлических конструкций с приведенной толщиной металла более 5,8 миллиметров. Рассмотрим подробнее этот показатель.

Расчет приведенной толщины металла

По НПБ 236-97 «Огнезащитные составы для стальных конструкций», приведенная толщина металла считается по формуле:

ПТМ = S / P

Описание:
— ПТМ — приведенная толщина металла (мм),
— S — площадь сечения (мм²),
— P — нагреваемый периметр (мм).

Пример расчета: двутавровая балка 40Ш1 (ГОСТ 26020-83).
Рассматриваем вариант с обогревом со всех сторон.

Площадь поперечного сечения: S = 12235 мм².

Обогреваемый периметр: P = 1919 мм.

ПТМ = S / P = 12235 / 1919 = 6,38 мм.

Виды огнезащиты металлических конструкций

Итак, для огнезащиты металлических конструкций в зданиях могут использоваться конструктивная огнезащита либо вспучивающиеся тонкослойные краски.

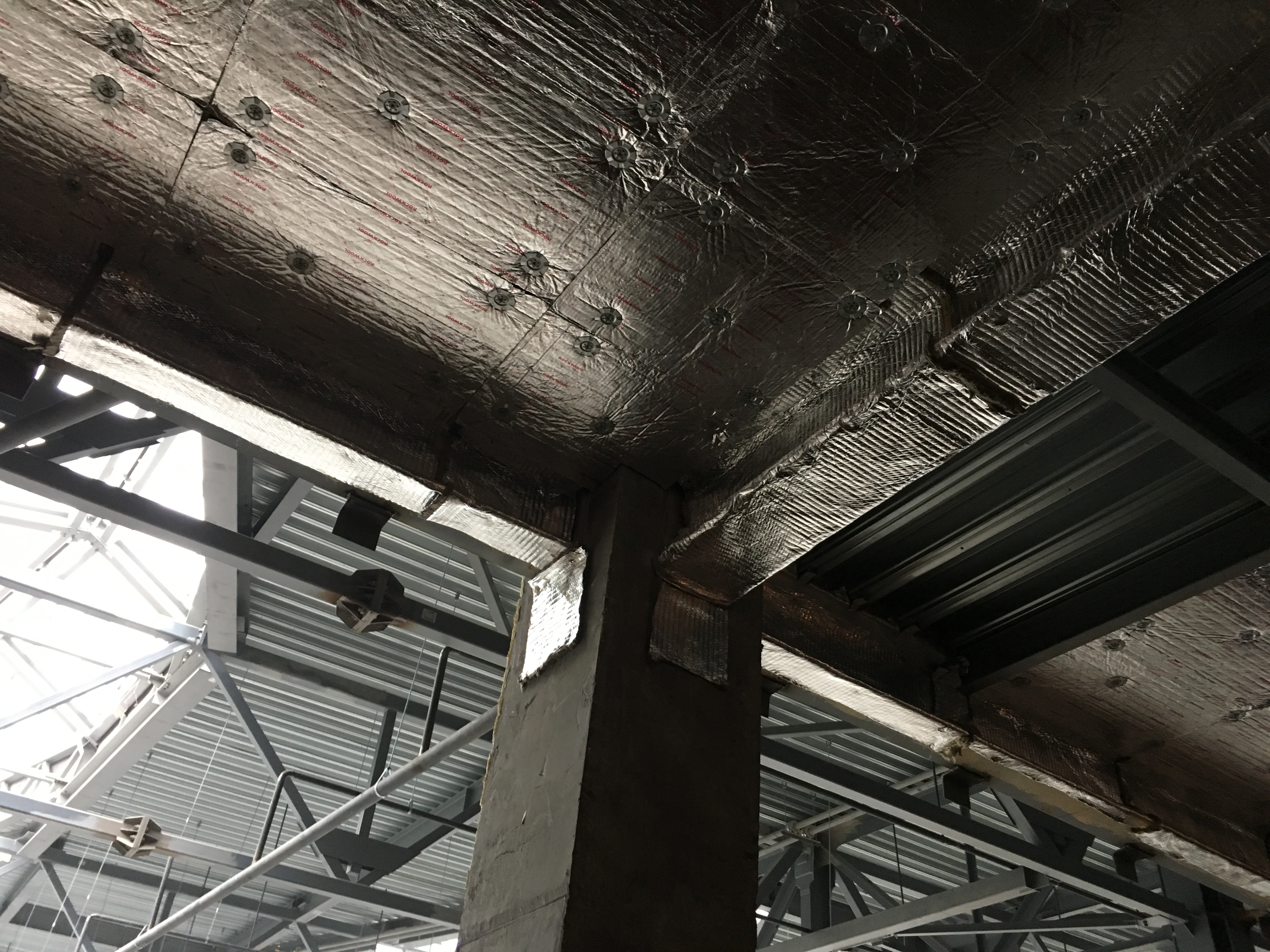

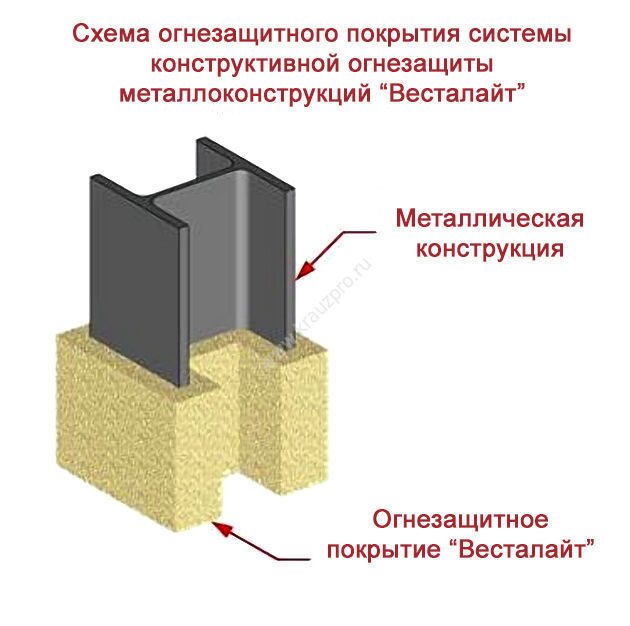

Конструктивная огнезащита металлоконструкций – это огнезащитный теплоизоляционный слой из специальных материалов, предотвращающий нагрев металлических конструкций от огня.

Материалы конструктивной огнезащиты:

• минераловатные плиты,
• гипсокартонные листы,
• асбестовые листы,
• кирпич,
• напыляемые толстослойные огнезащитные составы и штукатурки.

Как правило, материалы для огнезащиты металла делятся на три группы:

Рассмотрим подробнее эти группы

1. Конструктивная огнезащита, реализуемая облицовкой металлоконструкций огнестойкими теплоизоляционными материалами, например, плитами из минеральной ваты и гипсокартоном — традиционный способ защиты металлоконструкций от огня.
   Преимуществом этого способа является высокая огнезащитная способность. К недостаткам можно отнести высокую трудоемкость и стоимость работ.
   Применение конструктивной огнезащиты требует разработки проекта огнезащиты, в котором учитываются способы крепления огнезащитных конструкций, соответствующие технической документации на систему и протоколам испытаний огнезащиты.
2. Конструктивная огнезащита из толстослойных огнезащитных обмазок и составов.
   Такие материалы не вспучиваются при нагревании. Они обеспечивают изоляцию от высокой температуры за счет сочетания низкой теплопроводности и достаточной толщины изоляционного слоя.
   Толстослойные напыляемые огнезащитные составы обладают преимуществами:

   • высокая огнезащитная эффективность,
   • технологичность и высокая скорость нанесения,
   • высокая прочность и долговечность облицовки,
   • меньший вес огнезащитных материалов, по сравнению с п. 1, создающий меньшие нагрузки на конструкции,
   • как правило, меньшая стоимость, по сравнению с п. 1.
   Огнезащитные обмазки и штукатурки широко применяются для огнезащиты воздуховодов, как вентиляционных, так и воздуховодов систем дымоудаления.
3. Огнезащитные краски.
   Тонкослойные вспучивающиеся огнезащитные краски обеспечивают защиту металлических конструкций от огня за счет расширения от нагрева. При этом вокруг металла создается толстое покрытие из кокса, имеющего маленькую теплопроводность и высокую огнестойкость. Это обеспечивает необходимое время защиты металла от высоких температур.
   Огнезащитные краски дают существенные преимущества в случаях, когда проект допускает их применение:
   • огнезащитная эффективность до R120,
   • практически отсутствует дополнительная нагрузка на конструкции,
   • выгодная стоимость огнезащиты,
   • высокая скорость и технологичность нанесения,
   • возможность проведения работ в широком диапазоне температур, от +50^oС до -15^oС,
   • низкий расход материала,
   • долгий гарантированный срок службы,
   • эстетичный внешний вид, который может выступать в роли финишной отделки.

В строительном законодательстве присутствует множество требований к конструкциям зданий, с точки зрения пожарной безопасности. Имеется много различных показателей и нормативов, которые должны быть выполнены для успешной приемки построенного объекта.

Учесть все эти факторы, выбрать правильные и при этом наиболее технологичные и экономичные решения по огнезащите, которые будут обеспечивать безопасность находящихся в здании людей – задача проектной организации, разрабатывающей проект огнезащиты.

СП 433.1325800.2019 «Огнезащита стальных конструкций. Правила производства работ»

Перед направлением электронного обращения в Минстрой России, пожалуйста, ознакомьтесь с изложенными ниже правилами работы данного интерактивного сервиса.

1. К рассмотрению принимаются электронные обращения в сфере компетенции Минстроя России, заполненные в соответствии с прилагаемой формой.

2. В электронном обращении может содержаться заявление, жалоба, предложение или запрос.

3. Электронные обращения, направленные через официальный Интернет-портал Минстроя России, поступают на рассмотрение в отдел по работе с обращениями граждан. Министерство обеспечивает объективное, всестороннее и своевременное рассмотрение обращений. Рассмотрение электронных обращений осуществляется бесплатно.

4. В соответствии с Федеральным законом от 02.05.2006 г. N 59-ФЗ «О порядке рассмотрения обращений граждан Российской Федерации» электронные обращения регистрируются в течение трёх дней и направляются в зависимости от содержания в структурные подразделения Министерства. Обращение рассматривается в течение 30 дней со дня регистрации. Электронное обращение, содержащее вопросы, решение которых не входит в компетенцию Минстроя России, направляется в течение семи дней со дня регистрации в соответствующий орган или соответствующему должностному лицу, в компетенцию которых входит решение поставленных в обращении вопросов, с уведомлением об этом гражданина, направившего обращение.

5. Электронное обращение не рассматривается при:
— отсутствии фамилии и имени заявителя;
— указании неполного или недостоверного почтового адреса;
— наличии в тексте нецензурных или оскорбительных выражений;
— наличии в тексте угрозы жизни, здоровью и имуществу должностного лица, а также членов его семьи;
— использовании при наборе текста некириллической раскладки клавиатуры или только заглавных букв;
— отсутствии в тексте знаков препинания, наличии непонятных сокращений;
— наличии в тексте вопроса, на который заявителю уже давался письменный ответ по существу в связи с ранее направленными обращениями.

6. Ответ заявителю обращения направляется по почтовому адресу, указанному при заполнении формы.

7. При рассмотрении обращения не допускается разглашение сведений, содержащихся в обращении, а также сведений, касающихся частной жизни гражданина, без его согласия. Информация о персональных данных заявителей хранится и обрабатывается с соблюдением требований российского законодательства о персональных данных.

8. Обращения, поступившие через сайт, обобщаются и представляются руководству Министерства для информации. На наиболее часто задаваемые вопросы периодически публикуются ответы в разделах «для жителей» и «для специалистов»

ТЕРМОБАРЬЕР К – конструктивная огнезащита металлических конструкций по СП 2.13130.2020

ТУ 5768-005-30642285-2016
ТУ 2313-001-30642285-2011

ТЕРМОБАРЬЕР К – двухслойная конструктивная огнезащита металла.

• Обеспечивает предел огнестойкости металлоконструкций до 150 минут (R150).
• Гарантийный срок эксплуатации покрытия – на весь срок службы защищаемой конструкции, не менее 30 лет.
• Применяется для огнезащиты зданий и сооружений расположенных в сейсмических районах до 9 баллов по шкале MSK-64.

Описание продукта

Разработка НПК «ОгнеХимЗащита» – двухслойная конструктивная огнезащита ТЕРМОБАРЬЕР К, предназначена для повышения предела огнестойкости несущих стальных конструкций зданий и сооружений на промышленных и гражданских объектах. Обеспечивает предел огнестойкости металлоконструкций от 60 до 150 минут (R60, R90, R120, R150) и соответствует 4-й, 3-й, 2-й и 1-й группам огнезащитной эффективности по ГОСТ Р 53295-2009.

Двухслойная конструктивная огнезащита ТЕРМОБАРЬЕР К состоит:

• Первый слой – теплоизоляционный материал ТЕРМОБАРЬЕР Т по ТУ 5768-005-30642285-2016. Принцип действия: образует покрытие с низкой теплопроводностью на защищаемой конструкции. Поставляется в двух упаковках, смешивается непосредственно перед напылением.
• Второй слой – вспучивающаяся огнезащитная краска ТЕРМОБАРЬЕР по ТУ 2313-001-30642285-2011. Принцип действия: образование пористого вспененного кокса при воздействии высоких температур замедляющего нагрев защищаемой конструкции. Поставляется в готовом виде.

Двухслойная конструктивная огнезащита, полностью соответствует Техническому регламенту о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 № 123-ФЗ), СП 2.13130.2020 и ГОСТ Р 53295-2009.

Сертификаты

• Сертификат соответствия пожарной безопасности 1-я группа огнезащитной эффективности – № С-RU.ПБ09.В.00415
  выдан аккредитованным МЧС испытательным центром АНО «Пожарные Подмосковья»
• Сертификат соответствия пожарной безопасности 4-я, 3-я, 2-я группы огнезащитной эффективности – № НСОПБ.RU.ПР 013/3.Н.00067
  выдан аккредитованным МЧС испытательным центром АНО «Пожарные Подмосковья»
• Свидетельство о государственной регистрации – № RU. 77.01.34.015.E.001942.07.17
  действительно для РФ, Республики Беларусь и Республики Казахстан
• Сертификат соответствия – № РОСС RU.НВ61.Н13170
• Сертификат соответствия для применения в сейсмоопасных районах (MSK-64) – № РОСС RU.НВ61.Н06765

Условия эксплуатации

Эксплуатация конструктивной огнезащиты ТЕРМОБАРЬЕР К допускается только внутри помещений при температуре воздуха от -45ºС до +45ºС и относительной влажности не более 90% при отсутствии конденсата, контакта с жидкостями и агрессивными средами.

Расход, толщина покрытия, огнезащитные свойства

Толщина каждого слоя конструктивной огнезащиты определяется на основе результатов сертификационных испытаний с учетом приведенной толщины и требуемого предела огнестойкости металлической конструкции.

Первый слой – теплоизоляционный материал ТЕРМОБАРЬЕР Т. Толщина сформированного слоя – 2,5 мм, расход 3,4 кг/м² для всех пределов огнестойкости и соответствующих им приведенных толщин металла, указанных в таблице.

Второй слой – вспучивающаяся огнезащитная краска ТЕРМОБАРЬЕР. Толщина сухого слоя указана в таблице.

Практический расход может варьироваться в зависимости от условий работ, выбранных настроек оборудования, сложности конструкции, подготовки поверхности и других факторов.

огнезащита металлических конструкций, огнезащита металла, металлоконструкций

Огнезащитная краска «Лидер» («Лидер-СП»)

Тонкослойное огнезащитное покрытие на основе огнезащитной краски «Лидер» не изменяет конфигурацию обрабатываемой поверхности. Базовый цвет — белый.

Назначение:

Огнезащита металлических конструкций эксплуатируемых в условиях открытой атмосферы и агрессивных средах.

Область применения:

Краска огнезащитная «ЛИДЕР-СП» на эпоксидной основе. Применяется для огнезащитной обработки стальных конструкций на объектах атомной энергетики и спецобъектах снаружи и внутри помещений.

В качестве грунта используется «Акрилак ЭП Праймер».

Огнезащитная эффективность:
Огнезащитная краска «Лидер» обеспечивает достижение III (R60) группы огнезащитной эффективности, согласно НПБ 236-97, и повышает предел огнестойкости металлических конструкций до 90 минут, что подтверждается Сертификатами пожарной безопасности. 3-я группа (90 минут) по ГОСТ Р 53295-2009 при толщине сухого слоя покрытия не менее 3,0 мм и при расходе краски 4,5 кг/м².

Расход:

Нанесение:
Металлическая поверхность должна быть очищена от пыли и грязи, масляные и жировые пятна должны быть удалены с обрабатываемой поверхности растворителем (растворитель №646, ацетон, уайт-спирит и т. п.) или раствором моющих средств.
Огнезащитная краска «Лидер» наносится на огрунтованную поверхность. Рекомендуемая грунтовка — «Акрилак ЭП-Праймер».

Огнезащитная краска «Лидер» наносится на металлические конструкции при температуре окружающей среды не менее 5°С и относительной влажности воздуха не более 85%.

Сертификат пожарной безопасности № ССПБ.RU.ОП.047.В.00526
Сертификат пожарной безопасности №ССПБ. RU .ОП.019.Н00603
Сертификат гигиенический 77.01.05.231.Т.043319.10.05
Сертификат соответствия РОСС RU.АЯ12.Н03852
Сертификат соответствия № С-RU.ПБ25.В.00649

Огнезащита металлоконструкций: способы, средства — ЕВРОРЕСУРС™

Содержание

1. 1. 1. Требования норм
      2. Конструктивная огнезащита
      3. Огнезащита металла
      4. Виды, способы огнезащиты
      5. Виды огнезащитных материалов

В результате возникновения очага пожара, распространения открытого огня, потоков тепла, продуктов горения уничтожаются, приходят в негодность как горючие элементы зданий, сооружений, промышленное, бытовое оборудование, товароматериальные ценности, предметы обстановки, так и теряют несущую способность строительные конструкции, изготовленные из металлических сплавов – от балок, ферм, колонн, опорных столбов до эвакуационных лестниц.

Выполненные из стального, чугунного проката такие металлоконструкции, чрезвычайно прочные, выдерживающие колоссальную нагрузку стен, перегородок, покрытий/перекрытий при нормальных условиях эксплуатации, под огневым, высокотемпературным тепловым воздействием подвержены процессу деформации уже через 15 мин.

Затем в зависимости от толщины, объема металла, интенсивности пожара, строительные объекты, с несущим, не защищенным от пламени каркасом, начинают частично или полностью рушиться, складываясь, подобно карточному домику, что приводит к жертвам, огромному как прямому материальному ущербу, так и значительным затратам на восстановительные работы.

Требования норм

Необходимость огнезащиты несущих конструкций строительных объектов, выполненных как из древесины, так и металлических сплавов, железобетона, обусловлена указаниями таких законодательных актов, федеральных сводов правил:

• Статьей 87 ФЗ-123 о требованиях к стойкости к огню, опасности пожара на строительных объектах, где определено, что предел стойкости каждой конструкции обязан соответствовать степени стойкости к огню объекта строительства, пожарного отсека.
• СП 2.13130 об обеспечении стойкости к огню строительных объектов защиты, введенного в действие в 2012 году.
• СП 4.131330, утвержденного в 2013 году, о требованиях к архитектурно-объемным, планировочным, конструктивным решениям при проектировании в строительстве для ограничения развития пожара на защищаемых объектах.

Нормы дают определение огнестойкости строительной конструкции, как способности сохранять несущие, ограждающие свойства при пожаре.

В ФЗ-123 указано соответствие степени стойкости объектов строительства, пожарных отсеков с пределом стойкости строительных элементов, из которых они состоят, к огню:

• При I степени стойкости: колонны, иные несущие элементы – R 120; перекрытия между этажами, включая подвальные, чердачные – REI 60; балки, фермы, прогоны бесчердачных перекрытий – R 30; марши, площадки внутренних лестниц – R 60.
• При II: несущие элементы – R 90; междуэтажные перекрытия – REI 45; все элементы бесчердачных перекрытий – R 15; конструкции лестниц – R 60.

Непосредственные требования к испытаниям строительных конструкций, огнезащитных материалов любых видов, форм, химических составов на стойкость к опасным факторам пожара, развивающегося внутри строительных объектов, изложены в следующих национальных стандартах:

• В ГОСТ 30247.1, утвержденном в 1994 году, о, испытаниях на стойкость к огню несущего, ограждающего конструктива строительных объектов.
• В ГОСТ Р 53295, введенном в действие в 2009 году, о методиках установления эффективности огнезащитных средств, материалов для стального конструктива.
• В ГОСТ Р 53299, утвержденном в 2013 году, о методиках испытаний на стойкость к огню воздуховодов вентиляции, дымоудаления.

Вся серийная огнезащитная продукция, элементы строительных конструкций, систем жизнеобеспечения испытываются на стойкость к огню для обеспечения надежности зданий, сооружений в условиях развивающегося внутри пожара.

Конструктивная огнезащита

Конструктивная защита деталей несущего каркаса, находящегося под значительной постоянной нагрузкой, других элементов – металлических маршей, косоуров эвакуационных лестниц; коробов вентиляции основывается на создании на всей поверхности специального теплоизоляционного слоя с достаточной толщиной, качеством покрытия, обладающего достаточными огнеупорными свойствами, чтобы выдержать внешнее огневое, тепловое воздействие в течение времени, требуемого нормами.

Огнезащита металла

Наиболее эффективным решением по предотвращению чрезвычайных происшествий, трагичных последствий пожаров служат мероприятия по огнезащите несущих строительных металлоконструкций, разрабатываемые на стадии проектирования объектов, воплощаемые в жизнь в ходе возведения, реконструкции, капремонта зданий, сооружений.

Огнезащита металлоконструкций – это промышленная методика доведения всех деталей каркаса строительных объектов, отвечающих за неразрушимость, устойчивость, отсутствие деформационных изменений, надежность зданий, сооружений в целом; что по требованиям СП 112. 13330, утвержденного в 2011 году, определяется степенью, пределами стойкости к открытому огню, высокотемпературному тепловому воздействию каждого элемента строительных конструкций.

В комплексе с созданием, поддержанием в надлежащем состоянии противопожарных разрывов, пожарных проездов, подъездов ко всем зданиям; монтажом, своевременным техническим сервисом стационарных систем автоматического, ручного водяного, газового пожаротушения огнезащита металлического каркаса объектов капитального строительства эффективно способствует сохранению строений без обрушений, разрушений до окончания работ по ликвидации ЧП прибывшими подразделениями МЧС, корпоративными/частыми формированиями пожарной охраны.

Виды, способы огнезащиты

Основными металлическими конструкциями при возведении строительных объектов любого назначения, которые необходимо подвергать тем или иным способам огнезащитной обработки, являются:

• Колонны, опорные столбы, что поддерживают перекрытия/покрытия любых зданий. Огнезащита таких элементов, выполненных из металлических сплавов – чугуна, стали, используется столетиями. Для этих целей применялся формованный камень, кирпич, плиты.
• Подобная облицовка, выполняемая от отметки пола до низа перекрытия, эффективно защищает металлоконструкцию от воздействия всех критических факторов пожара – пламени, высокой температуры, длительного теплового воздействия, ведущих к сильному нагреву, деформационным изменением, обрушению.
• Ранее защита колонн, столбов выполнялась кладкой из каменных блоков или кирпичей на строительном растворе, мокрыми штукатурками, теперь огнестойкие/огнеупорные материалы в виде рулонов, плит закрепляются на металлическом каркасе, с формированием теплоизолирующих воздушных прослоек.
• Применение этого способа огнезащиты металлоконструкций значительно уменьшает уровень нагрузки на перекрытия между этажами зданий, отметками производственных сооружений, а также сокращает затраты производства данного вида противопожарных работ.
• Балки. Такие металлоконструкции защищают мокрой штукатуркой, бетонированием, вязкими огнеупорными составами – обмазками, пастами, мастиками, добиваясь за счет создания теплоизоляционного слоя требуемого значения предела стойкости к огню.
• Один из таких составов – это огнезащитная паста СКО компании «ЕВРОРЕСУРС», многократно вспучивающаяся под воздействием пламени, образуя теплоизоляционный коксовый слой, не допускающий сильного, нагрева, деформации защищаемых конструкций внутри строительных объектов I-II степени стойкости к огню.
• Для защиты металлических балок, как и колонн, столбов на объектах с повышенными требованиями к отделке применяют тонкослойные составы, например, огнезащитная краска «Гефест ОСМ-1», способная повысить предел стойкости обрабатываемой металлоконструкции до 2 ч, что соответствует нормативному значению R 120.
• Применение таких композитных смесей как придает защищаемым строительным конструкциям привлекательный внешний вид, так и снижает нагрузку на перекрытия, уменьшает затраты на производство работ.
• Металлические лестницы – это неотъемлемые конструкции, необходимые как для регулярного перемещения людей, ручной переноски различных грузов, необходимых в быту, на производстве, так и для экстренной эвакуации в случае обнаружения очага возгорания.
• Использование металлического проката позволяет возводить как внутренние основные/вспомогательные, так и наружные эвакуационные лестницы, с необходимым по проекту/ситуации уклоном, высотой, шириной ступеней; быстро, недорого по сравнению с монтажом железобетонных конструкций, к тому же создающих большую нагрузку на перекрытия здания.
• Металлические лестницы защищают всеми перечисленными способами, чаще всего с использованием тонкослойных покрытий – огнезащитных красок, лаков.
• Короба вентиляции. Транзитные участки вытяжных, приточных вентиляционных систем строительных объектов, проходящие сквозь помещения с категорией А, Б по взрывопожарной опасности; а также короба, шахты установок дымоудаления, притока свежего воздуха систем противодымной защиты по требованиям СП 7. 13130, утвержденного в 2013 году, о пожарной безопасности систем вентиляции, кондиционирования, должны иметь нормированный предел стойкости к огневому воздействию, что также достигается огнезащитной обработкой.

При необходимости для защиты несущего конструктива строительных объектов, внутренних лестниц, элементов систем вентиляции применяют комбинированный метод, сочетающий разные виды огнеупорной обработки металлических поверхностей.

Важно: по требованиям СП 2.13130 все виды, способы по креплению, нанесению огнезащитных средств должны в полной мере соответствовать методическим рекомендациям, технологическим алгоритмам, что приведены в протоколах сертификационных испытаний на стойкость к огню серийной огнезащитной продукции.

Виды огнезащитных материалов

Не беря в расчет облицовку металлических конструкций кирпичом, природным камнем, строительными мокрыми штукатурками, так как на практике эти способы защиты от огня изжили себя по многим причинам, стоит перечислить современные средства – от вязких высоко адгезионных смесей, рулонных, плитных материалов до тонкослойных покрытий:

• Огнезащитные штукатурки, изготавливаемые на основе глины, силикатов, перлита, вермикулита, каолиновой ваты, асбеста, доломита, стекловолокна, что создают защитный слой вокруг конструкции, запекающийся под воздействием высокой температуры, открытого пламени, не пропускающий тепло к металлу.
• Огнезащитные термически активные мастики, пасты, обмазки, многократно увеличивающие объем при воздействии открытого огня, создающие теплоизоляционный коксовый слой.
• Огнестойкий гипсокартон марок ГКЛО ГКЛВО, используемый для создания многослойных облицовок металлических конструкций, что доводит предел стойкости таких элементов строительных объектов до 1, 5 ч (R 90).
• Рулонные, плитные огнезащитные материалы, изготовленные из различных видов минеральных ват, базальтового волокна, холста, что прошиваются стекловолоконной нитью, имеют покрытие и/или подкладку из стеклоткани, металлической фольги, выполняющей роль экрана, отражающего тепло.
• Эти плитные/рулонные материалы оборачивают, закрепляют лентами из негорючих материалов или наклеивают на поверхности колонн, столбов, балок, конструкций лестниц, коробов вентиляционных систем, обеспечивая требуемый нормами предел стойкости – до R 120.
• Огнезащитные краски, другие тонкослойные термически активные покрытия, включая огнезащитные лаки, которые, как правило, применяются в качестве финишного слоя по краскам от той же компании производителя.
• Примером может служить огнезащитный лак «Гефест ОФЛ-1», наносимый поверх краски «Гефест ОСМ-1» компании «ЕВРОРЕСУРС».
• Такой симбиоз полностью совместимых лакокрасочных покрытий не только эффективно повышает предел огнестойкости защищаемой металлоконструкции, но и улучшает внешний вид; продлевает срок службы покрытия, в том числе при наличии вибрации, механических нагрузок, попадании прямого солнечного света, резких перепадах температуры; при образовании конденсата, наличии химически агрессивной среды.

Наиболее востребованными средствами для защиты от открытого пламени, высокотемпературного теплового воздействия пожара являются различные покрытия – вязкие пасты, мастики, наносимые тонким слоем краски, лаки, которые при небольшом удельном расходе на единицу площади поверхности несущих металлических конструкций, маршей, площадок лестниц, коробов вентиляционных систем обеспечивают требуемый нормами, проектными решениями предел стойкости к огневому воздействию.

Нанесение таких жидких огнезащитных материалов выполняется воздушным/безвоздушным напылением или кистью, малярным валиком в несколько слоев, с перерывами, указанными в технических условиях, сертификате ПБ на противопожарную лакокрасочную продукцию, для полного высыхания каждого слоя.

Под воздействием пламени такие огнезащитные покрытия многократно увеличиваются в объеме, создавая вспененный слой, подобный природной пемзе, не пропускающий высокотемпературное тепло к поверхности металлоконструкции, обеспечивая нормативно требуемый предел стойкости.

Кроме непосредственно огнезащиты, специальная лакокрасочная продукция позволила воплотить в жизнь ранее невозможные архитектурно-объемные, дизайнерские идеи по проектированию, возведению современных строительных объектов с использованием больших по длине, ажурных металлических конструкций – несущих ферм, балок, прогонов покрытий таких сооружений, как стадионы, выставочно-торговые, многофункциональные спортивные здания, многопролетные цеха промышленных предприятий, ангаров логистических комплексов.

Следует знать, что качество выполненной огнезащиты в большой степени зависит от правильно подобранной для каждого вида металлических конструкций, элементов коммуникаций жизнеобеспечения строительных объектов комбинации покрытия, состоящей из грунтовки, пасты/краски, лака.

С правильным выбором этих материалов заказчикам, представителям специализированных предприятий, выполняющих противопожарные работы по лицензионным разрешениям МЧС, всегда готовы помочь специалисты компании «ЕВРОРЕСУРС». Это будет гарантией долголетней эксплуатации выполненного огнезащитного покрытия, которое не будет растрескиваться, шелушиться, отваливаться.

Противопожарная защита | MBMA

Начало строительства »Противопожарная защита

Противопожарная защита

Строительные нормы и правила требуют, чтобы металлические конструкции в определенных ситуациях были огнестойкими. Чтобы удовлетворить эти требования, MBMA провела огнестойкие испытания в UL (Underwriters Laboratory), Intertek (Omega Point) и FM Global (Factory Mutual), в результате которых были получены детали противопожарной защиты, внесенные в списки UL.Подробная информация касается систем кровли / потолка, стен, колонн, стыков и непрерывности стен.

В следующей таблице перечислены все узлы, прошедшие испытания на огнестойкость MBMA / UL, и включены гиперссылки, по которым можно перейти на веб-сайт UL, UL Product iQ. Доступ к продукту UL iQ и его рейтингам огнестойкости бесплатный, но требует регистрации. (Обратите внимание, что эти ссылки уведут вас с веб-сайта www.mbma.com).

КОНСТРУКЦИЯ ТИП		НОМИНАЛЬНАЯ СБОРКА UL	ЧАСОВ	ОПИСАНИЕ
Колонна	Сборная двутавровая	X524	1, 2	Гипсокартон
	Канал светомер	X530	1, 2	Гипсокартон
	Труба	X531	1. 5	Гипсокартон
Крыша	Потолок	P516	1	Гипсокартон
		P265	1, 1.5	Плитка акустическая
		P268	1, 1,5	Плитка акустическая
Стенка	Подшипник нагрузки	U425	0. 75, 1, 1.5, 2	Гипсокартон
		U489	1, 1,5, 2	Гипсокартон
	Подшипник без нагрузки	U419	1, 2, 3, 4	Гипсокартон
		V421	1, 2	Гипсокартон с поясами на 48 дюймов.макс. шаг
		W404	1	Гипсокартон с поясами на 90 дюймов. макс. интервал и минеральная вата, опция для жесткого пенопласта
		W413	2	Гипсокартон с поясами на 90 дюймов. макс. шаг, опция для жесткого пенопласта
		W447 / ULC U421	1, 2	Гипсокартон с поясами на 48 дюймов. макс. шаг
Соединения, система сжатой изоляции	Purlin — внутренняя стена	HW-D-0488	1	Гипсокартон и противопожарный герметик с номинальным потолком
	Прогон — перпендикулярно стене	HW-D-0489	1	Гипсокартон и противопожарный герметик с номинальным потолком
	Прогон — параллельно стене	HW-D-0490	1	Гипсокартон и противопожарный герметик с номинальным потолком
Соединения, система изоляции с заполнением полостей	Purlin — внутренняя стена	HW-D-0926	1	Гипсокартон и противопожарный герметик с номинальным потолком
	Прогон — перпендикулярно стене	HW-D-0927	1	Гипсокартон и противопожарный герметик с номинальным потолком
	Прогон — параллельно стене	HW-D-0928	1	Гипсокартон и противопожарный герметик с номинальным потолком
Непрерывность стены, система сжатой изоляции	Purlin — внутренняя стена	CJ-D-0005	1	Гипсокартон и противопожарный герметик с ненадежной кровлей
	Прогон — перпендикулярно стене	CJ-D-0006	1	Гипсокартон и противопожарный герметик с ненадежной кровлей
	Прогон — параллельно стене	CJ-D-0007	1	Гипсокартон и противопожарный герметик с ненадежной кровлей
Непрерывное соединение стен, система изоляции с заполнением пустот	Purlin — внутренняя стена	CJ-D-0029	1	Гипсокартон и противопожарный герметик с ненадежной кровлей
	Прогон — перпендикулярно стене	CJ-D-0030	1	Гипсокартон и противопожарный герметик с ненадежной кровлей
	Прогон — параллельно стене	CJ-D-0031	1	Гипсокартон и противопожарный герметик с ненадежной кровлей

Огнезащитные узлы для металлических каркасов зданий исторически были кожухами из гипсокартона, такими как перечисленные в приведенной выше таблице, включая конструкцию UL Design No. X524. Однако исследование MBMA показало, что также возможно использовать другие распространенные материалы, такие как напыляемые огнестойкие материалы (SFRM) или вспучивающиеся покрытия. Доступна дополнительная информация об этих альтернативах.

MBMA также опубликовала Руководство по проектированию огнестойкости для металлических строительных систем . Это руководство содержит наиболее полную и актуальную информацию по огнестойкости металлических строительных систем. Для получения дополнительной информации об этом руководстве щелкните здесь.

фактов о огнестойкости | Новости металлического строительства

Научитесь не гореть. Это выражение служило опорой Национальной ассоциации противопожарной защиты (NFPA) более 40 лет. Можно много узнать о огнестойких строительных материалах и конструкциях. Когда дело доходит до предотвращения пожаров, металлические здания имеют неотъемлемое преимущество перед зданиями других типов, поскольку они используют холоднокатаную сталь.Негорючие стальные конструкции снижают воспламеняемость конструкции и могут выдерживать до четырех часов работы на стенах. Однако это не делает здание пожаробезопасным. Высокие температуры могут повредить металл, особенно когда он не защищен.

Чтобы исправить это, правильно установленные огнестойкие строительные материалы и конструкции, которые соответствуют важным стандартам и кодам пожарной безопасности, могут остановить или замедлить распространение огня, чтобы обеспечить критическое время эвакуации в случае возникновения пожара. Международный совет по кодам (ICC) и Ассоциация производителей металлических конструкций (MBMA) предоставляют правила и рекомендации по огнестойкости, которые соответствуют Международным строительным кодексам (IBC) и местным правилам пожарной безопасности.Местные нормы и правила в значительной степени основаны на тестах, разработанных Underwriters Laboratories (UL), Нортбрук, Иллинойс, и Американским обществом испытаний и материалов (ASTM), Филадельфия.

В чем уникальность противопожарной защиты металлических зданий? «Для металлических зданий могут быть требования по обеспечению огнестойких стеновых конструкций для разделения помещений, таких как жилые помещения или вспомогательные жилые помещения, или для компонентов средств эвакуации, таких как коридоры и внутренние лестницы выхода», — говорит Эдвард Голдхаммер, ЧП, директор кодексов и стандартов Hilti в Плано, штат Техас, разработчика и производителя технологий и услуг для профессиональной строительной отрасли.«От перекрытия и кровли также может потребоваться классификация огнестойкости в зависимости от требований к разделению помещений или общего типа конструкции здания. Например, в IBC, если здание построено как конструкция типа IIIA (негорючие наружные стены, внутренняя часть из любого материала, разрешенного кодексом), полы должны поддерживать рейтинг огнестойкости в течение одного часа ».

По словам Нестора Иванкива, PE, SE, доктора философии, старшего инженера чикагского офиса JENSEN HUGHES Inc. (инженерная и консалтинговая фирма по противопожарной защите и безопасности жизни) и член совета по противопожарной защите MBMA, для большинства металлических зданий не требуется установка противопожарной защиты на каркас. «Поскольку риск пожарной безопасности в малоэтажных металлических зданиях значительно снижен за счет негорючего стального каркаса и гораздо более простых средств аварийного выхода в таких условиях, строительные нормы и правила разрешают использование стальных конструкционных каркасов в определенных пределах заданной высоты и площади пола. , быть без рейтинга (без какого-либо рейтинга огнестойкости) как конструкция типа IIB », — говорит он.«Тем не менее, определенные стены в этом типе здания могут по-прежнему иметь класс огнестойкости из-за требований кодов для выходных коридоров, любого разделения помещений или зон или непосредственной близости к соседним объектам».

Для большинства зданий применяется как активная, так и пассивная противопожарная защита. «Сбалансированная конструкция включает в себя все три основных дополнительных элемента противопожарной защиты: обнаружение, разделение на отсеки и тушение», — говорит Ричард Ринка, технический менеджер, стандарты и отраслевые отделы Американской ассоциации производителей архитектуры (AAMA).«Что касается огнестойкости, помните, что резервирование обеспечивает более безопасную конструкцию. Кроме того, автоматические системы предупреждения и обнаружения являются критическим фактором в ограничении распространения пожара и гибели людей и имущества. Они всегда должны быть частью любого плана противопожарной защиты ».

«В зависимости от множества факторов, таких как размер, заполняемость, размещение на территории, расположение относительно других зданий и т. Д., Зданию может потребоваться рейтинг огнестойкости для несущей конструкции, одной или нескольких внешних стен или крыши. », — говорит Дэвид Томечек, ЧП, FSFPE, старший инженер по противопожарной защите, JENSEN HUGHES, Вестминстер, Колорадо. «Автоматическая спринклерная защита может потребоваться в зависимости от размеров этажа, количества людей, высоты здания, типа или высоты хранилища и других факторов».

Иванкив говорит, что спринклеры необязательны для типичного одноэтажного металлического здания, но необходимы для определенных типов опасных помещений. «Тем не менее, кодекс действительно стимулирует установку спринклерных систем за счет определенного допустимого увеличения высоты и площади здания», — добавляет он. «По этим соображениям безопасности и другим связанным причинам некоторые металлические здания также будут оснащены спринклерами в качестве дополнительной защиты от пожара.”

Фотография любезно предоставлена ​​MBMA

Огнестойкая защита может иметь разные формы: покрытия, огнестойкие материалы, наносимые распылением (SFRM), металлические направляющие с вспучивающейся лентой и гипсокартон с обеих сторон. Он может включать в себя покрытия канавок и / или минеральную вату. Goldhammer борется за металлические здания, общие применения огнестойкой защиты включают проникновения через номинальные узлы и неразрывную головку системы стыков стены между противопожарной стеной и ненадежной металлической крышей или системой пола.«Если конструкция очень большая или включает складские помещения с высокими сваями, также могут потребоваться вентиляционные отверстия для дыма и тепла», — говорит Шон Донохью, ЧП, директор офиса JENSEN HUGHES в Колорадо-Спрингс, штат Колорадо. «Это может быть подпружиненные вентиляционные отверстия на крыше или механическая система. Кроме того, может потребоваться обнаружение пожара, дополнительные двери для выхода, шланговые системы для пожаротушения, аварийная сигнализация, безводные системы пожаротушения (газовые или химические) и множество других средств противопожарной защиты, которые могут потребоваться в зависимости от аналогичных описанных факторов. выше, собственное решение собственника относительно защиты и вклада страхового агентства. ”

Иванкив говорит, что гипсокартон, когда он необходим, долгое время был предпочтительным продуктом для пассивной противопожарной защиты стен, колонн или крыш малоэтажных металлических зданий. «Причины этого в том, что гипсокартон может функционировать как противопожарное покрытие и привлекательная внутренняя отделка, его доступность по конкурентоспособным ценам, легкий вес и относительно чистый и эффективный монтаж», — говорит он. «Обычно используются стены со стальными каркасами и гипсокартон, а также коробчатые ограждения из стальных колонн и потолочных мембран.Отрицательным моментом является то, что гипсокартон требует дополнительного обрамления и крепления, чтобы сформировать ограждение элемента или защитную мембрану ».

Обшивка металлических конструктивных элементов здания гипсом, минеральной плитой или подобными материалами должна производиться после того, как конструкция будет поднята и внешние стены возведены на место, чтобы соединения и стыки могли быть должным образом защищены. «То же самое и с SFRM», — говорит Томачек. «Огнестойкие покрытия (вспучивающиеся покрытия и мастики) часто можно наносить перед возведением стали, но для обеспечения полного покрытия до требуемой толщины потребуется подкрашивание.Наружные противопожарные стены и крыши, конечно, необходимо будет установить после возведения стальных конструкций, но до начала другой конструкции. Доступ к несущей стали и поперечным балкам обычно важен для перечисленных и / или одобренных систем, используемых в стальных зданиях ».

Для спасения жизней, имущества и самого здания огнестойкие материалы и сборки должны быть установлены в соответствии с испытаниями. Двумя общими проблемами при установке как металлических, так и неметаллических зданий являются координация конструкции и сроки установки.Команда проектировщиков должна на очень раннем этапе определить, будут ли в здании предусмотрены средства противопожарной защиты и где эти нагрузки должны нести. В недавнем проекте Дженсена Хьюза пожарного насоса удалось избежать, но это привело к увеличению размеров некоторых противопожарных труб с 4 дюймов и меньше до 6 дюймов и 8 дюймов. Донохью говорит, что это привело к другой нагрузке на здание, чем планировалось изначально. «Кроме того, может возникнуть необходимость в достижении определенных расстояний или размеров элементов крыши, чтобы можно было разместить подвесы на спринклерных системах, для усилий, касающихся инженерных решений по противопожарной защите, из-за уникальных форм или толщины колонн / балок и / или особых конструкций каркаса для дыма и вентиляционные отверстия », — добавляет он.«Эти элементы должны быть включены в спецификации здания от проектной группы до производителя металлических конструкций».

Время установки важно, потому что узлы с номинальной огнестойкостью часто требуют доступа к частям конструкции, которые будут закрыты или скрыты в процессе строительства, что делает невозможным надлежащее завершение сборки с номинальной огнестойкостью. Точно так же размещение конструктивных элементов и ограждение стен и крыши должно быть выполнено до начала установки спринклерной системы пожаротушения, поскольку измерения этих элементов имеют решающее значение.«Что касается спринклерной защиты, оценка потребности в пожарном насосе, как упоминалось выше, может иметь значительное негативное влияние на проект, если она не будет решена», — говорит Донохью. «Никогда не следует предполагать, что им нужен или не нужен пожарный насос; обратитесь к подрядчику по дождеванию или инженеру по пожарной безопасности и проведите необходимые гидравлические расчеты на ранней стадии процесса. [Также] C- и Z-образные прогоны часто оказываются отличными для установки опор спринклерных трубопроводов. Тем не менее, существует ограниченное количество соединителей, одобренных различными стандартами противопожарной защиты и утвержденными агентствами, и многие создают точечные нагрузки на прогоны или прокалывают прогоны таким образом, что ставят под угрозу их структурные характеристики. Очевидно, что координация этих двух вещей важнее, чем они могут показаться ».

Фотография любезно предоставлена ​​MBMA

Goldhammer приводит следующие часто встречающиеся ошибки при установке противопожарных систем:

1. Не выбран подходящая противопожарная система для приложения. Часто фактическая установка не соответствует требованиям листинга (пример: неправильный тип пенетранта, неправильная ширина шва).

2.Несоблюдение требований указанной и протестированной системы. Например, с использованием материалов от нескольких производителей или с использованием таких материалов, как лента или раствор для гипсокартона, которые не являются частью тестируемой системы.

3. Условия на рабочем месте требуют инженерного решения. Несмотря на то, что существуют тысячи протестированных и перечисленных систем, условия на стройплощадке могут не точно соответствовать заявленному диапазону протестированной системы. Таким образом, производитель предоставляет техническую оценку, которая не указана в списке, но, как ожидается, будет успешной в случае тестирования.Эти инженерные решения могут также потребовать печати профессионального инженера. Всегда консультируйтесь с командой разработчиков проекта, если условия на рабочем месте не соответствуют проверенным решениям.

4. Неправильная очистка основания перед установкой материалов, что может привести к проблемам с адгезией.

5. Неправильное кольцевое пространство для сквозных проходок. Кольцевое пространство — это расстояние между пенетрантом и ближайшим внутренним краем отверстия. Иногда установка превышает ограничения требований кольцевого пространства.Это также может включать условия, когда пенетрант контактирует с краем отверстия. Существуют проверенные решения как с точкой контакта, так и с постоянным контактом.

6. Недостаточная глубина засыпки материала. Протестированные и перечисленные системы обеспечат минимальную глубину конкретного продукта, которая является глубиной, прошедшей испытание. Установка на глубину меньше минимальной может привести к преждевременному отказу системы.

7. Неправильный материал основы. Допускаются подкладочные материалы в соответствии с требованиями указанной системы.

8. Неправильная установка минеральной ваты в системе стыков. Минеральная вата обычно используется для заполнения стыка, который затем герметизируется на одной или обеих сторонах стены или пола эластомерным материалом. Испытанные системы требуют определенной плотности и сжатия минеральной ваты. Это иногда упускается из виду и может привести к преждевременному выходу из строя суставной системы.

Иванкив подчеркивает, что полнота и непрерывность являются основными требованиями кодекса для любой номинальной сборки.Он подчеркивает, что непрерывность означает не только то, что все компоненты противопожарной защиты должным образом установлены и установлены, но и то, что в сборке нет разрывов или отверстий. «Эти характеристики позволяют сборке служить либо в качестве противопожарного барьера, который предотвращает распространение огня и дыма за пределы источника огня и / или задерживает тепловое воздействие огня на конструктивные элементы, такие как изолирующая оболочка или мембрана», — сказал он. добавляет.

не обладают большой гибкостью из-за того, каким образом они проходят испытания и / или одобряются.А поскольку размеры стальных элементов меняются по высоте / длине, а огнестойкие сборки зависят от соотношений размеров элемента, работать с инженерными стальными элементами может быть проблематично. «Точки подключения также требуют решения, и металлические здания, как правило, являются наиболее прогрессивными в использовании новых методов, которые не обязательно учитывались при испытаниях на огнестойкость», — говорит Томечек. «Стены и потолки из металлических панелей с рейтингом огнестойкости, которые часто указываются командой разработчиков, можно найти в моделях с рейтингом огнестойкости, но часто только в ограниченном диапазоне почасовых оценок, оценок ветра или проницаемости и так далее. Кроме того, такие панели имеют ограниченное количество деталей проникновения, часто для небольших размеров труб и воздуховодов. Следовательно, необходимо заранее разработать детали для таких элементов, как кабельные лотки, шинопроводы, трубы большего размера, каналы большего размера, конвейеры или другие элементы, которые могут быть установлены ».

Противопожарная защита вашего стального здания

Использование стальной конструкции может значительно снизить воспламеняемость вашей конструкции. Однако это не делает здание пожарным доказательством .Сталь может ослабнуть и разрушиться, если температура станет достаточно высокой. Сталь теряет почти половину своей несущей способности, когда температура достигает 1100 градусов F (593 градусов C). В конце концов, структура рухнет по той же причине, по которой башни-близнецы рухнули 11 сентября.

Возможно, не удалось спасти эти здания и людей внутри них, но вы можете существенно снизить вероятность того, что ваш сталелитейный завод постигнет та же участь, используя проверенные огнестойкие материалы и следуя рекомендациям по безопасности из авторитетных источников.

ВВЕДЕНИЕ В КОНЦЕПЦИИ ПОЖАРНОГО РЕЙТИНГА

Уровни огнестойкости разработаны с использованием концепций, предназначенных для иллюстрации различных областей риска, в которых может возникнуть пожар. Международный совет по нормам и правилам и Ассоциация производителей металлических строений предоставляют правила и рекомендации по созданию огнестойких конструкций, которые соответствуют Международным строительным нормам (IBC) и местным правилам пожарной безопасности.

Концепция 1: Горючесть

IBC признает, что стальные конструкции негорючие.Он не освобождает стальные конструкции от всех требований противопожарной защиты, хотя использование негорючих конструкций дает значительные преимущества по сравнению с горючими материалами, такими как деревянный каркас.

Концепция 2: Допустимая высота и площадь здания

Поскольку сталь негорючая и не распространяет пламя, в стальном здании разрешены большие и высокие участки негорючей (незащищенной) площади, чем в случае деревянного каркаса. Фактически, стальное здание может иметь на 50% больше негорючего пространства, чем каркас, построенный из горючих материалов.Меньшая потребность в противопожарной защите значительно снижает затраты.

Концепция 3: Противопожарная защита

Требования противопожарной защиты определяются четырьмя параметрами:

• Предполагаемое конечное использование здания
• Тип конструкции
• Тип размещения
• Расположение объекта

Использование по назначению может повлиять на требования противопожарной защиты. Очевидно, что если вы будете хранить легковоспламеняющиеся материалы, у вас будут более строгие требования, чем если бы материалы с меньшей вероятностью воспламенились.

Тип конструкции мы уже обсуждали; сталь негорючая и более прочная в случае пожара, чем дерево или пластик.

Если в здании есть люди, в игру вступают другие правила пожарной безопасности, такие как необходимость в путях эвакуации и рекомендации относительно направления открывания дверей. Для помещения людей разрешается использовать другой тип спринклерной системы или антипирена, чем для складских помещений.

Расположение участка показывает, насколько близко здание находится к прилегающим строениям или границам собственности.Риск распространения огня снижается с увеличением расстояния между конструкциями. Чем больше расстояние, тем меньше риск, что снижает требования к противопожарной защите. Если здание построено из стали, требования еще больше снижаются.

Концепция 4: Рейтинги UL

Ассоциация производителей металлических конструкций (MBMA) в партнерстве с лабораторией Underwriter’s Laboratory (UL) провела испытания ряда огнестойких сборок для крыш, стен, колонн и стыков. Результатом стали два новых рейтинга UL:

• Дизайн UL No.W404 — Класс огнестойкости внешней стены в течение одного часа
• Дизайн UL № W413 — Двухчасовая огнестойкость наружных стен

Эти обозначения указывают на то, что новые наружные стены, состоящие из негорючего металлического каркаса стен здания, стальной опалубки, гипсокартона и наружных стеновых панелей, а также различных вариантов изоляции, соответствуют тому или иному из указанных выше рейтингов UL.

Акцент на энергосбережении также влияет на изоляцию. Изоляция должна соответствовать энергетическим нормам и правилам пожарной безопасности, чтобы здание оставалось огнестойким.W404 и W413 решают проблемы распространения пламени и дыма, вызванные использованием пенопластовой изоляции, обеспечивая соответствие энергетическим нормам с использованием как стекловолоконной, так и жесткой панельной изоляции для достижения огнестойкости стеновых конструкций.

Концепции 5: огнестойкие материалы

Наиболее распространенным материалом, отвечающим требованиям огнестойкости, является гипсокартон. Во всех конструкциях с рейтингом MBMA используются как минимум обычные 588-дюймовые гипсовые плиты «Тип X», которые можно приобрести у большинства поставщиков.

Прочие огнестойкие материалы включают:

• Бетонная кладка стен
• Огнестойкие материалы, наносимые распылением

Согласно стандартам UL требуются специальные детали для стыков и проходов, в том числе вспучивающиеся противопожарные герметики, которые расширяются при пожаре для герметизации зазоров или трещин, предотвращая прохождение дыма и пламени.

ПРОТИВОПОЖАРНАЯ ЗАЩИТА вашего металлического здания В НАЧАЛЕ

Построить огнестойкое здание проще всего, когда в стальную конструкцию каркаса во время строительства заложены огнестойкие материалы.Чтобы соответствовать международным строительным нормам, конструкция должна выдерживать два полных часа воздействия температур огнестойкости перед разрушением. Кодекс определяет диапазон противопожарной защиты, такой как спринклерные системы и другие огнезащитные материалы, на основе:

• Размер здания
• Конечное использование
• Вместимость
• Расположение

Металлическую крышу, стены и пол можно опрыскивать после строительства, поскольку они должны соответствовать менее строгим стандартам.Эти области могут нуждаться в периодическом повторном покрытии, чтобы поддерживать огнестойкие поверхности.

• Вспучивающиеся пленочные покрытия, наносимые распылением. Эпоксидно-подобное вещество, содержащее гидраты или химически связанные молекулы воды, которое распыляется в качестве покрытия. После высыхания его можно покрасить в тон окружающих участков. В случае пожара он разбухает и обугливается, выделяя гидраты, помогая охладить область и уменьшая поверхностную проводимость, снижая температуру и сокращая продолжительность пожара.
• Эндотермическая противопожарная защита. Эндотермическая реакция — это реакция, которая сопровождается или требует поглощения тепла. Минеральную вату и керамические волокна можно смешивать с различными строительными материалами, такими как гипс, смола или бетон, для обеспечения огнестойких свойств.

  Затем материалы добавляются к стальным конструкциям в виде облицовки или гипсокартона. Для обеспечения надлежащей противопожарной защиты рекомендуется тестирование на месте, поскольку добавленные волокна могут снизить плотность материала, что сделает его менее эффективным.

• Одеяла из минеральной или высокотемпературной ваты. Подобно стандартным изоляционным покрытиям зданий, этот тип огнезащиты работает при температурах до 2000 градусов F (1093 градусов C). Одеяла могут быть заключены в проволочную сетку и использоваться в тех частях здания, которые находятся вне поля зрения, на изогнутых поверхностях и в местах с интенсивным пешеходным движением. Они стоят меньше, чем более сложные решения по огнестойкости.
• Применение и обслуживание. Огнестойкие материалы лучше всего устанавливать профессионалом. Запросите тестирование выбранных вами продуктов на месте и запланируйте регулярные проверки, особенно в труднодоступных местах. Бюджет на повторное нанесение материалов в соответствии с рекомендациями производителя, поскольку они не являются постоянными. Воздействие и общее ухудшение сделают их менее эффективными.

Вы делаете отличный старт, строя свое здание из огнеупорной стали, но не останавливайтесь на достигнутом.Соблюдайте правила IBC и местные правила пожарной безопасности, чтобы повысить пожарную безопасность вашего здания, его жителей и его содержимого. Конструкция не может быть полностью защищена от огня, но вы можете сделать так, чтобы она разрушилась настолько, насколько это возможно.

Головка стыков стен в металлических зданиях и огнестойкость | Габаритные размеры AWCI

W. Lee Shoemaker, Ph.D., P.E. и Дэниел Дж. Уокер, P.E.

Май 2009

Первичный и вторичный стальной каркас металлических зданий негорючий. Существует множество внешних и внутренних компонентов, которые можно использовать в металлических зданиях, таких как стальные плиты, листы и стены, каменная кладка, бетон, а также часто используются металлические крыши. В значительной степени из-за их негорючести классификация типа IIB Международного строительного кодекса не требует, чтобы многие элементы одноэтажных металлических строительных конструкций содержали пассивную противопожарную защиту.

Однако существует множество ситуаций, когда местный кодекс требует наличия огнестойких стен в некоторых зданиях типа IIB. Это может быть связано с использованием здания, его близостью к другим строениям, его планировкой или сочетанием этих и других факторов. В то время как стены должны быть огнестойкими, чтобы соответствовать этим нормам, конструкции кровли часто не требуются, и во многих случаях они не имеют номинальных характеристик.Эта ситуация вызвала вопросы от ряда людей, участвующих в процессе утверждения и осмотра здания, о огнестойкости верхней части стены или КАК, стыков между огнестойкими стенами и не имеющими рейтинга конструкциями крыши. Ассоциация производителей металлических строительных конструкций недавно провела исследование и тестирование, чтобы ответить на вопросы об этой конкретной ситуации и предоставить рекомендации для будущих металлических зданий, а также тех, кто работает с ними и инспектирует их.

Конструктивное обозначение IBC типа IIB требует наличия негорючих материалов для каркаса и соблюдения допустимых высот и площадей для проектной занятости в соответствии с местными строительными нормами.В результате обозначения типа IIB негорючей стальной кровле часто разрешается быть незащищенной — без номинальной огнестойкости. В то время как кодекс может допускать, чтобы крыша была без рейтинга, во многих случаях местные нормативные требования для конкретного здания и его использования требуют наличия огнестойких стен даже для конструкции типа IIB. Эти номинальные стены могут быть внутренними разделительными стенами, коридорами или внешними стенами.

Разделы 713.1 — 713.3 IBC 2006 содержат требования к огнестойким соединениям.В этом разделе кодекса четко указано, что кодекс охватывает «стыки, устанавливаемые внутри или между стенами с номинальной огнестойкостью, полом или сборками пола / потолка и крышами или сборками крыша-потолок». Хотя ясно, что код относится к двум сборкам с классом огнестойкости, не всегда было ясно, что код допускает, когда есть номинальная стена и крыша без номинала.

Строительные чиновники интерпретировали этот конкретный раздел IBC по-разному, но чаще всего выносят постановление о том, что кодекс может включать стыки между номинальными стенами и ненадежными стальными крышами в металлических зданиях.MBMA провела эти испытания, чтобы оценить верхнюю часть стыков стен со стеной с номинальной огнестойкостью и крышей без номинальных характеристик, а также для определения огнестойкости стыков HOW в этой ситуации.

Процесс тестирования
Испытания были предприняты и профинансированы MBMA и отраслевым партнером, Американским институтом черной металлургии, при техническом содействии Hughes Associates Inc. Испытания были успешно проведены в Underwriters Laboratories в июле 2007 года.

Испытания, проведенные UL, применялись к трем конкретным ситуациям с огнестойкими конструкциями стен и ненадежными конструкциями крыши: (1) прогон крыши расположен внутри стены, (2) параллельно стене и (3) перпендикулярно стена. Испытания были успешно завершены, и было выпущено три новых списка UL: HW-D-0488, HW-D-0489 и HW-D-0490. Единственное различие между проверенными соединениями HOW и теми, которые сейчас указаны в UL Directory, — это отсутствие защитной потолочной мембраны.Чтобы решить эту проблему, UL выпустил поясняющее письмо, которое цитируется ниже.

После того, как стены и кровля были построены и прикреплены контрольно-измерительные приборы, были проведены два совместных испытания HOW. В одном из них прогон был внутри стеновой сборки, а в другом испытании прогон был перпендикулярен сборке. Испытания проводились, чтобы определить, будет ли соединение HOW соответствовать требованиям на пропускание пламени и выдерживать испытание струей из шланга. После того, как эти два испытания были успешно завершены, было определено, что третий вариант с прогонами, проходящими параллельно стене, также будет соответствовать необходимым требованиям.

Испытательные сборки представляли собой стеновой блок, состоящий из гипсокартона с минимальной толщиной 5/8 дюйма и сконструированный в соответствии с требованиями проектирования стен и перегородок серии U400 или V400 в Справочнике по огнестойкости UL. Сборка для класса HW-D-0488 с прогоном внутри стены, включала стальные направляющие для пола и потолка, войлок и одеяла с минимальной толщиной 6 дюймов до сжатия, стальные шпильки не менее 3,5 дюймов и U-образную форму. отклоняющий канал, который крепился к нижнему фланцу прогона.Нижняя часть стоек вставлена ​​в направляющую пола, и максимальное расстояние между верхней частью гипсокартона стеновой сборки и нижней частью гипсокартона стеновой конструкции (во время установки соединительной системы) составляет 2 дюйма (51 мм). Соединительная система рассчитана на максимальное 100-процентное сжатие или растяжение от установленной ширины. Была установлена ​​продольная планка из гипсокартона не менее 5/8 дюйма, чтобы покрыть поврежденную стену над отклоняющей панелью потолка и притереть не менее 1 дюйма к стеновой сборке, когда стык полностью открыт.

Та же самая сборка использовалась для испытания и оценки HW-D-0489, при котором прогон проходил перпендикулярно стене, за исключением канала отклонения потолка. В этом случае отклоняющий канал устанавливался перпендикулярно прогонам и крепился к нижнему фланцу прогонов. Для HW-D-0490 с прогонами, идущими параллельно стене, отклоняющий канал представляет собой U-образный канал, установленный между прогонами и параллельно им, закрепленный на боковых распорках.

Противопожарный барьер системы стыков подвергся 500 полным циклам перемещения. Исходя из расчетного диапазона перемещения ± 100% при сжатии и растяжении, система шарниров с номинальной шириной 2 дюйма была изменена в диапазоне от 0 до 4 дюймов. Частота цикла для всех 500 циклов движения составляла минимум 10 циклов в минуту. За исключением некоторого истирания гипсокартонной бумаги, облицованной с каждой стороны стенового блока, соединительная система выдерживала циклические движения, не демонстрируя каких-либо значительных повреждений.

Средняя зарегистрированная температура печи соответствовала стандартной кривой зависимости температуры от времени, приведенной в ANSI / UL 2079. Испытание на огнестойкость было начато с соединительной системы с максимальной шириной 4 дюйма. Во время испытания на воздействие огня на неэкспонированной поверхности соединительной системы не наблюдалось пламени. Испытание на воздействие огня было остановлено через 60 минут.

Температуры соединительной системы измерялись 10 термопарами (соединение двух разных металлов, создающих напряжение, зависящее от разницы температур), которые были расположены на стеновой сборке.Предельная температура для номинальных характеристик сборки (максимальное превышение на 325 ° F начальной температуры в самой горячей точке соединительной системы) не была достигнута во время испытания на воздействие огня.

Эти испытания были успешно завершены, и было присвоено три новых рейтинга UL. Точные детали и спецификации соединения HOW приведены в UL HW-D-0488, HW-D-0489 и HW-D-0490. Следует отметить несколько важных условий сборки HOW, которые облегчат работу как монтажникам, так и сотрудникам кодекса:

• Используемый стык HOW является репрезентативным для современной практики строительства металлических зданий. Номинальные характеристики стен применимы для стеновых панелей из гипсокартона и стальной стойки, рассчитанных на 1 час, в любой конструкции серии U400 или V400.

• Изоляция крыши непрерывно накрывается поверх стены. Испытания показали, что огонь не переместится на неэкспонированную сторону стены через пароизоляцию. Некоторые руководители строительства потребовали, чтобы этот пароизоляционный слой был разрезан и повторно прикреплен к каждой стороне стены. Теперь это беспокойство должно быть снято.

• Шарнир HOW теперь аттестован для вертикального перемещения шарнира на расстояние до 2 дюймов от установленного нейтрального положения.Стальной канал отклонения в стене и другие конструктивные элементы стены допускают это движение и полностью описаны в списках UL.

• Противопожарная герметизация необходима и очень важна для предполагаемых огнестойких характеристик стыка.

• Все используемые соединительные компоненты являются стандартными, за исключением огнезащитного средства, которое было сертифицировано UL.

Результаты
После того, как эти испытания были завершены и выданы новые сертификаты UL, UL было выпущено пояснительное письмо, в котором описывалось применение этих списков HOW как для нерейтинговых, так и для номинальных конструкций крыши.Это письмо доступно вместе с полной информацией о тестировании на сайте www.mbma.com. В нем отмечается, что «поскольку Стандарт ANSI / UL 2079 специально запрещает тестирование негорючих конструкций, никакие сертификаты UL не могут быть предоставлены по тестам, включающим негорючие резистивные структуры». Тем не менее, базовая сборка крыши, которая была протестирована в ходе совместных испытаний HOW, по существу такая же, как описано в P265, P268 и P516 в UL Fire Resistance Directory, только без огнестойких мембран.

Буква UL продолжается: «Поскольку стандарт ANSI / UL 2079 не применим к соединительным системам, установленным между огнестойкими и негорючими конструкциями, было определено, что путем тестирования соединительных систем под той же конструкцией крыши, описанной в разделе« Крыша » -Потолочные конструкции №P265, P268 и P516, но без потолочной мембраны, результаты испытаний могут быть применены к тем конструкциям крыши и потолка серии P200 или P500 в Справочнике по огнестойкости, которые определяют использование базовой конструкции крыши ».

В письме делается вывод: «Номинальные 2-дюймовые динамические системы стыков в двух огнестойких испытаниях системы стыков« голова-стена », проведенных для MBMA в UL 19 июля 2007 г., соответствовали условиям приемлемости в стандарте ANSI / UL 2079. для 1 часа огнестойкости после 100-процентной цикличности движения по классу II при сжатии и растяжении.”

Для тех подрядчиков и строителей, которым необходимо использовать сборку крыши с огнестойкостью, с помощью MBMA были разработаны три категории UL: P516, P265 и P268. P516 использует гипсокартон типа X для защитного потолка, а P265 и P268 используют собственные акустические панели.

Эти испытания показали, что стыки HOW между не имеющим номинального значения конструкцией крыши и конструкцией стены соответствуют всем соответствующим требованиям нормативных документов, предъявляемых к 1-часовой пожарной сборке.Для подрядчиков, строителей и должностных лиц кодекса это должно прояснить, что необходимо при работе со зданиями типа IIB.

Исследования MBMA по этому вопросу и доступная информация позволят проектировщикам и инженерам соблюдать требования огнестойких норм при работе с металлическими зданиями типа IIB.

Ли Шумейкер, доктор философии, физический директор, является директором по исследованиям и разработкам Ассоциации производителей металлических конструкций.

Дэн Уокер, П.Э., штатный инженер MBMA и Thomas Associates.

Для получения дополнительной информации о сборках HOW, этих тестах, а также для просмотра полного отчета об этих рейтингах, а также дополнительного письма UL посетите сайт www.mbma.com.

Противопожарная защита и устойчивость зданий из металлоконструкций с двустенной кирпичной кладкой

Реферат

Предлагаемая статья посвящена исследованию устойчивости стальных зданий в случае облицовки из двухслойной кирпичной кладки, оцениваемой в соответствии с критериями противопожарной защиты и аспекты пожарной безопасности. В частности, это касается подхода к проектированию и оценке структурных компонентов энергоэффективных стальных зданий с точки зрения их противопожарных характеристик. Важно понимать, какие критерии эффективности предназначены для применения при выборе конкретного материала или метода, включая воздействие огня, продолжительность, эстетику, стоимость и обслуживание. Применение изоляционных материалов — один из наиболее распространенных способов защиты стальных конструкций от огня. Знания и практические результаты о огнестойкости стальных зданий с двойной кирпичной кладкой были получены на основе оценки и оценки огнестойкости нескольких строительных деталей оболочки здания.Исследование сосредоточено на термическом анализе конструкционных стальных элементов, поперечное сечение которых состоит из сердечника стального элемента, тепловой и противопожарной изоляции и других слоев. Из-за сложности уравнений, описывающих тепловые явления, модели структурных деталей были изучены с использованием анализа методом конечных элементов. Это термический анализ, который позволяет количественно оценить реакцию соответствующих структурных элементов с точки зрения температуры и времени. Целью ожидаемых данных является оценка положения стального элемента в связи с облицовкой из двухслойной кирпичной кладки и продвижение тех строительных материалов, которые эффективны при пожаре, с одновременным учетом их теплофизических, гидротермальных и экологических свойств.

Ключевые слова

Строительная оболочка

Конструкционная сталь

Противопожарная защита

Изоляционные материалы

Кирпичная кладка с двойной стенкой

Термический анализ

Рекомендуемые статьиЦитирующие статьи (0)

© 2017 Автор (ы). Опубликовано Elsevier BV

Рекомендуемые статьи

Цитирующие статьи

ClarkDietrich добавляет новый вариант пассивной противопожарной защиты с помощью BlazeFrame® RipTRAK ™

West Chester, Ohio — 24 июня 2020 г. — ClarkDietrich предоставляет профессионалам в строительстве еще один вариант для конструирование огнеупорных головок систем стенного соединения с помощью BlazeFrame® RipTRAK ™, последнего дополнения к линейке продуктов компании BlazeFrame Fire Stop.

BlazeFrame RipTRAK — это одобренная UL противопожарная направляющая для отклонения головы от стены как для кровельных, так и для стеновых сборок. Доступный в одно- и двухчасовых системах, продукт имеет уступ со смещением, который представляет толщину материала стены. Второй кусок доски устанавливается заподлицо с рифленым настилом или плитой, а затем прикрепляется к выступу, что позволяет настилу и изделию перемещаться по отношению к стойкам стены. Это также позволяет внешней перекрывающейся доске (продольной доске), которая прикреплена к BlazeFrame RipTRAK, скользить по основному материалу стеновой панели с высокой степенью прогиба.

«Вопросы пожарной безопасности остаются одной из самых серьезных проблем, с которыми сталкиваются наши клиенты», — сказал Терри Вестерман, вице-президент по маркетингу компании ClarkDietrich. «Пожарное управление США сообщает, что пожары в нежилых зданиях вызвали материальный ущерб на сумму около 2,4 миллиарда долларов в период с 2014 по 2016 год. ClarkDietrich продолжает инвестировать в технические знания и продукты, которые помогут нашим клиентам быть спокойными при проектировании и строительстве противопожарных систем. расчетные стены. BlazeFrame RipTRAK — отличный пример этого обязательства.”

BlazeFrame RipTRAK соответствует требованиям UL 2079: Испытания на огнестойкость строительных систем соединений, а также ASTM E 1966: Стандартный метод испытаний огнестойких систем соединений. Предлагается в 33 мил, 43 мил, 54 мил и 68 мил с размерами полотна 2-1 / 2 ”, 3-5 / 8”, 4 ”, 6” и 8 ”.

BlazeFrame RipTRAK сопровождается клипсами RipTRAK, которые прикрепляются к обеим внутренним нижним ножкам RipTRAK снаружи для крепления шпильки к гусенице. Зажимы усиливают любую шпильку для отслеживания соединения, но при этом допускают отклонение.

О ClarkDietrich®
ClarkDietrich® — ведущий производитель полной линейки стоек для гипсокартона и аксессуаров, структурных стоек и балок, металлических планок и аксессуаров, стоек шахты и направляющих, изделий для внутренней и внешней отделки, а также соединителей и аксессуаров для коммерческого и жилого строительства. Качественное производство, комплексное предложение, национальное распределение, инженерные услуги и оперативное обслуживание клиентов делают ClarkDietrich крупнейшим производителем холодногнутых стальных каркасов в Северной Америке.Clarkwestern Dietrich Building Systems — это совместное предприятие 75/25 с Marubeni-Itochu Steel America Inc. (MISA) и Worthington Industries, Inc.

GigaHouse — GigaCrete

GigaHouse — это строительная система со стальным каркасом с супер изоляцией (сталь — наиболее перерабатываемый материал на земле), использующая компоненты GigaPanel, и она настолько энергоэффективна, что GigaHouse превосходит конструкцию ICF по тепловым качествам.

GigaPanel НЕ является SIP-панелью.В панелях GigaCrete EPS используется наша запатентованная система соединения шпилек из конструкционной стали. Однако конструкция считается строительной системой со стальным каркасом с «жесткой изоляцией, изолирующей и герметизирующей шпильки из конструкционной стали и запатентованными соединителями» и подписана местным зарегистрированным инженером-строителем (PE) и использует одобренные ICC стальные шпильки и пенополистирол. . Мы отказались от измерения каждой стойки, типичной для традиционных методов обрамления. Сначала мы строим с изоляционными панелями, которые определяют местонахождение каждого структурного элемента стойки, что делает установку очень быстрой и правильной с первого раза.Стены возводятся за считанные минуты, а небольшой дом может быть возведен за один день с использованием местных рабочих и покрыт штукатуркой или штукатурными аппликаторами, готовыми к заселению примерно через неделю. Бетонные опоры или фундамент из плит предпочтительнее для самого быстрого монтажа. GigaHouse состоит из нескольких компонентов, которые делают установку на месте простой и очень быстрой. Обучение установщиков доступно на заводе в Лас-Вегасе, и это бесплатно! Нам нужны обученные аппликаторы и установщики по всему миру.

GigaHouse супер изолированная строительная система со стальным каркасом специально предназначена для проектов, где важны высокая скорость строительства и простота сборки. Благодаря значительному сокращению затрат на рабочую силу и времени цикла проекта, строительная система GigaHouse позволяет возводить высокоэффективную устойчивую структуру по ценам с деревянным каркасом или ниже! Это революционное изменение в способах строительства за счет снижения затрат на рабочую силу. Все стены имеют суперизоляцию с более высокими значениями R от R-24 до R-60. Кроме того, панели GigaCrete покрываются огнестойкими внутренними покрытиями PlasterMax, а также водонепроницаемыми атмосферостойкими внешними покрытиями StuccoMax и окрашиваются в любой цвет.

Снижены эксплуатационные расходы здания, размеры систем отопления, вентиляции и кондиционирования могут быть уменьшены на 60%, а время работы на обогрев или охлаждение конструкции сокращается. Независимо от того, строите ли вы дом, школьные классы, коммерческое помещение, медицинский центр, церковь или многоцелевое здание, GigaHouse обеспечивает тепловую эффективность и скорость, чтобы ваш проект был завершен и быстро занят.

* При необходимости доступна внутренняя защита BallistiCrete *

Основные характеристики:

• Соответствует стандартам конструкции стального каркаса IBC, использует одобренные ICC стальные шпильки и пенополистирол

• , выдерживает ударную нагрузку ветры и сейсмическая зона 4

• Легко и быстро монтируется неквалифицированным персоналом

• Использует огнестойкую внутреннюю отделку, устойчивую к неправильному обращению

• StuccoMax негорючая водонепроницаемая внешняя отделка

• НЕТ площадь основания

• Неограниченные возможности дизайна, включая изогнутые стены

• Идеально подходит для недорогого и доступного жилья

• Без дерева, без гнили, без плесени или плесени, устойчив к насекомым и огнеупорность

• В контейнерах и отгружается по всему миру в отдаленные места в комплекте

• Постоянное жилье и убежища для оказания помощи в чрезвычайных ситуациях и стихийных бедствиях

• Доступны возможности для создания международного совместного предприятия

• Поставщик удаленного жилья для нефтегазовой и горнодобывающей промышленности

• Государственные поставщики массового доступного жилья

• Неограниченные возможности проектирования

• Легкие компоненты переносятся на месте вручную, краны не требуются.
