Сборно-монолитное каркасное домостроение (СМКД) — ДСК «Коловрат»

Основными нормативными документами, регламентирующими проектные решения сборно-монолитного каркаса, являются: СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения», Пособие к СНиП 2.03.01–84 «Проектирование железобетонных сборно-монолитных конструкций».

Основой сборно-монолитной технологии является несущий каркас, состоящий из трех основных железобетонных элементов:

Узел соединения «колонна-ригель-плита» является монолитным.

Пространственная устойчивость и жёсткость каркаса обеспечивается жёсткостью узлов сопряжения ригелей с колоннами и диафрагмами жесткости. Бетонирование узлов сопряжения ригелей с плитами перекрытия и заполнение бетоном швов между плитами создает жёсткий диск перекрытия. Жёсткие узлы каркаса обеспечиваются с помощью пропуска горизонтальных арматурных стержней через тело колонны с последующим омоноличиванием.

Весь каркас собирается без применения сварки.

Сборно-монолитный каркас здания, работающий как рамно-связевая система, объединяет преимущества полностью сборного каркаса и монолитных конструкций. Например, жесткое сопряжение ригеля с колонной уменьшает пролетный изгибающий момент за счет его перераспределения на опорный, включается в работу сборно-монолитный ригель примыкающих участков перекрытия (расчетное тавровое сечение), что позволяет значительно уменьшить расход железобетона на 1 м² площади здания по сравнению с другими расчетными схемами несущих каркасов.

Расход сборного железобетона в сборно-монолитном каркасе составляет 0,1–0,15 м³ на 1 м² смонтированного каркаса. Высота этажа не имеет ограничений и зависит только от прочностных характеристик колонн, поэтому применение каркаса возможно для зданий различного назначения: жилых, общественных, производственных, административно-бытовых, а так же при строительстве таких важных объектов как мосты и путепроводы.

Каркасы с большими пролетами между колоннами, дают возможность реализовать любой творческий замысел.

Технология сборно-монолитного каркаса является одной из ведущих индустриальных строительных технологий в странах Западной Европы и открывает совершенно новые перспективы в сфере строительства — как экономические, так и эстетические. Унификация элементов здания радикально снижает стоимость и сроки строительства любых объектов, не ограничивая при этом применение разнообразных элементов архитектурной выразительности даже в суровых климатических условиях от +40°С до 60°С с сейсмоустойчивостью до 8 баллов.

Монолитное и сборно-монолитное домостроение. Наружные монолитные и сборно-монолитные стены гражданских зданий.

⇐ ПредыдущаяСтр 11 из 43Следующая ⇒

Моноли́тное строи́тельство — технология возведения зданий и сооружений из железобетона, которая позволяет в короткие сроки возводить здания и сооружения практически любой этажности и формы.

Процесс монолитного строительства состоит из следующих основных технологических этапов:

· Устройство арматурного каркаса.

· Установка опалубки.

· Заливка бетона.

· Прогрев (в зимнее время).

· Уход за бетоном.

· Снятие опалубки (распалубка, разопалубливание).

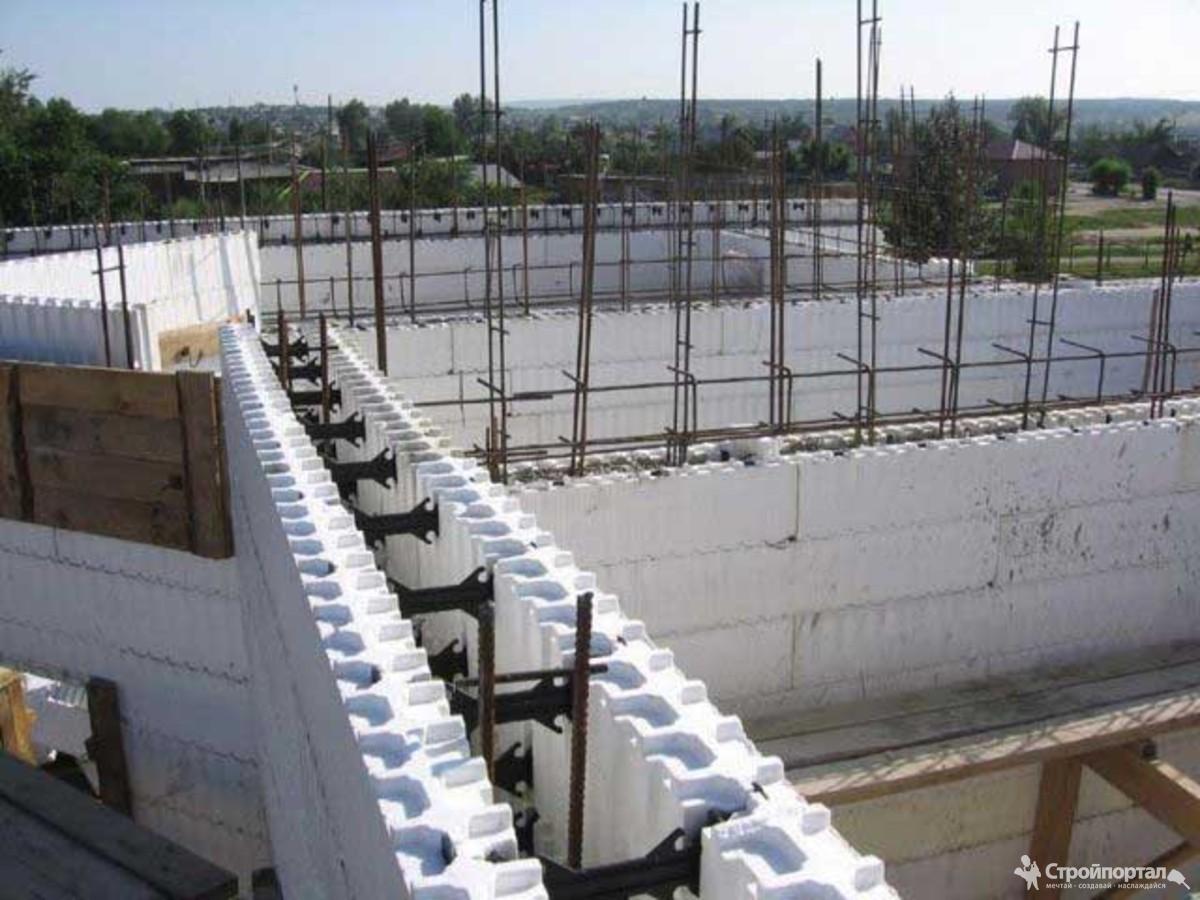

Монолитное строительство домов может использовать стеновую опалубку для горизонтальных или вертикальных поверхностей, стеновую ползущую, а также для возведения закругленных конструкций.

Монолитное строительство домов подразумевает использование нескольких вариантов каркасов: с несущими продольными стенами, с несущими поперечными стенами, с перекрытиями на несущих колоннах.

В монолитном домостроении также используется несъемная опалубка. Различные виды несъёмной опалубки широко используются в индивидуальном малоэтажном жилищном строительстве.

Достоинства:

· Скорость.

· Свободный выбор конфигурации будущего зданий, не зависящий от типовых элементов.

· Отсутствие швов, что существенно улучшает тепло и звукоизоляцию, снижает общий вес здания, предотвращает образование трещин, повышает прочность конструкций и делает их более долговечными.

· Высокая морозоустойчивость.

Недостатки:

· более высокая трудоёмкость и стоимость (в сравнении с каркасно-панельным строительством).

· Повышенные градиенты свойств (анизотропия бетона).



Технология сборно-монолитного каркасного домостроения основана на применении конструктивной схемы, подразумевающей под собой рамно-связевую систему колонн, ригелей и плит перекрытий, которые при соединении в узлах образуют несущий каркас.

Основным преимуществом технологии СМК является то, что она позволяет реализовывать любые архитектурно-планировочные решения, а также обеспечивает высокую скорость строительства из железобетонных конструкций высокой заводской готовности, объединив в себе тем самым основные преимущества монолитного домостроения и сборного домостроения. В СМКД применяются несколько вариантов стыков, зависящие от вида поверхности сборного элемента – гладкой, особо гладкой, шероховатой, шпоночной. Сборными элементами сборно-монолитных конструкций могут служить железобетонные или металлич. балки в сочетании с пустотелыми кера- мич. или легкобетонными блоками; железобетонные колонны, ригели и плиты и т. д.

Наибольшее распространение получили сборно-монолитные конструкции со сборными элементами из железобетона. Сборные элементы содержат осн. арматуру конструкции и иногда используются в качестве формы (опалубки) для монолитного бетона; их целесообразно делать предвари- тсльно напряженными. В монолитном бетоне устанавливается дополнит, арматура в виде сварных каркасов и сеток. Для замоноличивания узлов применяют быстро- твердеющий бетон высокой прочности.

Конструктивное сочетание сборных элементов и монолитного бетона является экономически выгодным, т. к. сборно-монолитные конструкции, обладая достоинствами и тех и др. , лишены нек-рых их недостатков. Для возведения сборно-монолитных конструкций (в отличие от монолитных) нетребуется спец. опалубки, подмостей и лесов, поэтому монолитный бетон сборно-монолитные конструкции значительно дешевле пропаренного бетона сборных элементов, а также бетона монолитных конструкций, возводимых в несущей опалубке. В сборных элементах весьма эффективно применение предварительного напряжения высокопрочной арматуры. Установкой дополнит, арматуры в участках монолитного бетона обеспечивается неразрезность соединений элементов, а следовательно, пространственный характер работы конструкции.

Осн. преимуществом С.-м. к. является меньший (по сравнению со сборными конструкциями) расход стали и бетона. Кроме того, отпадает необходимость в (характерных для сборных конструкций) многочисленных закладных частях и их сварке при монтаже. По срокам возведения сборно-монолитные конструкции (кроме С.-м. к. гидротехнич. сооружений) гораздо ближе к сборным, нежели к монолитным. С.-м. к. неск. уступают сборным в отношении индустриальности возведения и монтажа.

С.-м. к. применяются в балочных и безбалочных перекрытиях многоэтажных зданий, в автодорожных мостах и путепроводах, в гидротехнич. стр-ве, при возведении нек-рых видов оболочек и т. д.

Монолитные и сборно-монолитные бе­тонные наружные стены применяют в монолитных и сборно-монолитных домах различ­ных строительных систем.

Разработаны одно-, двух- и трехслойные конструкции. Широкое применение благодаря технологичности получили однослойные кон­струкции. Однослойные стены формуют из легких бетонов с плотностью не более 1600 кг/м3 на различных естественных и ис­кусственных пористых заполнителях (керам­зите, аглопорите и др.). В зависимости от эффективности заполнителя, требуемой несу­щей способности и климатических условий строительства толщина однослойных стен со­ставляет 30—50 см. Как правило, в состав однослойной монолитной стены входят поми­мо основного конструктивно-теплоизоляцион­ного бетонного слоя наружный защитно-отде­лочный и внутренний отделочный слой раст­вора.

Слоистые стены иногда проектируют мо­нолитными, но чаще (по технологическим со­ображениям) сборно-монолитными. Двухслойные стены содержат несущий бетонный монолитный слой и утеплитель. Несущий слой выполняют из тяжелого или конструктивного легкого бетона толщиной не менее 12 см. Сборно-монолитные двухслойные стены применяют в двух конструктивных ва­риантах: с расположением утепляющего слоя с наружной или с внутренней стороны несу­щего монолитного бетонного слоя. При рас­положении утепляющего слоя с наружной стороны последний чаще всего проектируют в виде сборных декоративно-теплоизоляцион­ных элементов — офактуренных панелей или плит из теплоизоляционного бетона. При этом сборные декоративно-теплоизоляционные элементы выполняют функции наружной опа­лубки. Декоративно-теплоизоляционные эле­менты должны иметь арматурные выпуски для анкеровки к несущему монолитному слою. В случаях, когда установка сборных элементов осуществляется после формования несущего слоя, в них предусматривают закладные дета­ли или выпуски для навески на несущий слой.

В двухслойных стенах с утеплителем из­нутри последний выполняют из жестких плит или блоков (автоклавный пенобетон, пено­стекло или др.), выкладываемых на растворе в виде самонесущих стенок на перекрытии.

Трехслойные монолитные стены проекти­руют с гибкими или жесткими связями между бетонными слоями.

Конструкции связей и материалы утепли­теля аналогичны используемым в трехслой­ных бетонных панелях. Толщина внутреннего бетонного слоя принимается не менее 12 см, наружного — 6 см.

Трехслойные сборно-монолитные стены имеют внутренний бетонный монолитный не­сущий элемент и сборный защитно-декора­тивный наружный. Защитно-декоративный элемент представляет собой двухслойную па­нель с утепляющим слоем с внутренней сторо­ны либо отдельные офактуренные бетонные плиты, в которых к специальным выпускам прикреплены плиты эффективного утеплителя.

Так же, как и в сборно-монолитных двух­слойных стенах, защитно-декоративные эле­менты трехслойных стен могут служить на­ружной опалубкой при бетонировании несу­щего слоя или навешиваться на последний после его возведения и распалубки.

Изоляционные качества монолитных бе­тонных стен благодаря отсутствию стыков иногда оказываются выше, чем у сборных стен.

Монолитными считаются здания, основные конструктивные элементы которых (наружные и внутренние стены, перекрытия) выполнены из монолитного бетона или железобетона. В монолит­ных зданиях могут быть применены сборные конструкции лестниц, балконов, лоджий, перегородок и других элементов, а так­же сборные элементы отделки наружных стен.

К сборно-монолитным относятся здания, основные конст­руктивные элементы которых выполнены частично из сборных элементов (например, внутренние стены — монолитные, пере­крытия и наружные стены — сборные).

По совокупности взаимосвязанных конструктивных элемен­тов, характеризующихся способом передачи нагрузок и решени­ем основных узлов, можно выделить следующие типы зда­ний из монолитного железобетона:

1) с поперечными и продольными монолитными или сборно-монолитными несущими наружными и внутренними стенами, на которых закрепляются по контуру или по его части монолитные либо сборно-монолитные перекрытия;

2) с поперечными и внутренними продольными монолитны­ми или сборно-монолитными несущими стенами, на которых за­крепляются по части контура монолитные, сборные либо сборно-монолитные перекрытия;

3) с поперечными монолитными несущими стенами, в кото­рых закреплены монолитные перекрытия.

В зданиях типа 2 и 3 наружные продольные стены выполняют­ся несущими и ненесущими, в зданиях типа 3 внутренние про­дольные стены ненесущие. В зданиях типа 1 обеспечивается наи­более высокая пространственная жесткость сооружения.

Во всех зданиях, возводимых с применением монолитного же­лезобетона, внутренние стены — однослойные монолитные. П о способу возведения наружные стены могут быть монолит­ными, сборно-монолитными, сборными из штучных материалов, по конструктивному решению— однослойными, двухслойными с утеплителем снаружи, двухслойными с утеплителем с внутренней стороны помещения и трехслойными.

Перекрытия подразделяются на монолитные, сборно-моно­литные и сборные. Сборно-монолитные перекрытия могут иметь сборные элементы в плане конструктивной ячейки, а также по толщине поперечного сечения перекрытия. В последнем случае применяют сборные скорлупы, при возведении перекрытия вы­полняющие роль оставляемой опалубки.

Существует определенная зависимость между выбранной сте­новой конструктивной системой, этажностью здания и геологическими условиями конкретной площадки будущего строительства. На предварительной стадии проектирования можно использо­вать данные, приведенные в табл. 3.3 (предложение ЦНИИЭП-Жилища).

При проектировании монолитных стен следует стремиться к максимальному использованию несущей способности элементов, толщина которых определена по результатам расчетов ограж­дающих конструкций на эксплуатационные воздействия (звуко­изоляционные и теплозащитные качества, водо- и воздухопрони­цаемость и т.п.).

Толщину межквартирных стен и межкомнатных перегородок (без дверных проемов) в зависимости от объемной массы бетона рекомендуется принимать по табл. 3.4.

Несущая способность стен при заданной расчетной толщине должна обеспечиваться преимущественно классом бетона и необ­ходимой толщиной стены. Повышение несущей способности стен за счет армирования допускается только в случае экономической нецелесообразности повышения класса бетона и увеличения тол­щины стены. При проектировании стен из тяжелого бетона реко­мендуется использовать класс бетона по прочности не выше В20.

При расчете конструкции монолитных стен следует преду­сматривать конструктивное армирование для ограничения трещинообразования от усадки и температурно-влажностных воздействий в процессе эксплуатации зданий.

В зависимости от конкретных условий наружные стены мо­гут быть:

· однослойными из легких бетонов на пористых заполнителях;

· трехслойными с несущим и наружным защитными слоями из тяжелого бетона или бетона на пористых заполнителях и с внут­ренним слоем бетонов на пористых заполнителях или из эффек­тивных материалов.

Необходимо предусматривать участие несущего слоя наруж­ных стен в общей пространственной работе основных несущих конструкций здания.

Монолитные плиты перекрытий сплошного сечения следует проектировать из тяжелого бетона и из легких бетонов плотной структуры на пористых заполнителях.

Конструкции монолитных и сборно-монолитных жилых домов, рекомендуемые в зависимости от методов индустриального домо­строения из монолитного железобетона, приведены в табл. 3.5.

Соединения монолитных стен и монолитных плит перекры­тии следует проектировать с учетом принятого метода возведе­ния здания. При возведении стен зданий в скользящей опалубке с отставанием перекрытий от стен либо при бетонировании плит перекрытий в опалубке, опускаемой сверху вниз, необходимо предусматривать прерывистое соединение стен и плит перекры­тий. Гнезда для опорных выступов оставляют при возведении стен. Количество опорных выступов и расстояние между ними определяют расчетом. После установки опорной арматуры гнезда заполняют при бетонировании перекрытий.

При возведении здания в скользящей опалубке поэтажно-цик­личным способом рекомендуется выполнять соединения моно­литных стен и монолитных плит перекрытий сплошными по пе­риметру несущих стен.

При использовании объемно-переставной, крупнощитовой или-блочно-щитовой опалубки соединения монолитных стен и моно­литных плит перекрытий выполняют сплошными.

Рис. 3.4. Узел опирания плит многопустотного настила на внутреннюю монолитную стену: 1 — заглушка; 2 — плоский каркас по торцам плит; 3 — внутренняя стена; 4 — растворный шов; 5 — плита многопустотного настила

В опорную часть многопустотного настила внесены незначи­тельные изменения, заключающиеся в том, что на заводе в опор­ной зоне плиты оставляют вырезы верхней полки, через которые во время бетонирования стен верхнего этажа пустоты настила за­полняются бетоном. Сечение плиты в опорной части становится сплошным, и его прочность при сжатии приближается к приз-менной прочности бетона. Чтобы бетон не растекался в пустоты, в них помещают заглушки.

После установки плит в проектное положение между их тор­цами укладывается горизонтальная арматура. Глубина опирания плит должна быть не менее 7 см или пяти диаметров рабочей арматуры.

Существуют определенные особенности в проектировании дру­гих конструкций зданий из монолитного железобетона. Напри­мер, монолитные плиты перекрытия лоджий и балконов следует применять в монолитных зданиях, возводимых в скользящей или блочной опалубке, и в сборно-монолитных зданиях с моно­литными внутренними несущими конструкциями и наружными навесными сборными или мелкоштучными стенами.

Сборные плиты лоджий и балконов рекомендуется проектиро­вать в сборно-монолитных зданиях со сборными плитами между­этажных перекрытий.

При проектировании монолитных и сборно-монолитных зда­ний независимо от типа применяемой опалубки необходимо пре­дусматривать монолитные стенки лоджий, являющиеся про­должением поперечных или продольных внутренних стен. Если архитектурно-планировочные соображения требуют применения лоджий небольших размеров, длина которых значительно мень­ше, чем расстояние между поперечными стенами, возможно уст­ройство монолитных стенок и на участках между поперечными несущими стенами.

Монолитные и сборно-монолитные стенки лоджий следует ар­мировать арматурными каркасами с горизонтальной распреде­лительной арматурой, препятствующей выпучиванию каркасов из плоскости стены. При проектировании стенок лоджий в них необходимо предусматривать стальные закладные детали для опи­рания, фиксации и крепления плит перекрытия лоджий.

Конструкции крыш сборно-монолитных зданий рекомендуется проектировать из однослойных легкобетонных или ячеисто-бетонных либо двухслойных комплексных панелей с вентилирующими каналами в подкровельном слое (или без них — в зависимости от климатических и других местных условий).

Для зданий высотой более пяти этажей следует проектировать покрытия раздельного типа преимущественно с чердаком, имею­щим высоту в свету не менее 1,6 м. Высота чердака может быть уменьшена до 0,8 м на участках длиной не более 0,8 м. В зданиях высотой до пяти этажей, возводимых в районах с умеренным климатом, можно применять совмещенные бесчердачные покры­тия с рулонной кровлей.



Читайте также:



Особенности сборно-монолитного домостроения | Статья в журнале «Молодой ученый»

Библиографическое описание:

Комин, П. А. Особенности сборно-монолитного домостроения / П. А. Комин. — Текст : непосредственный // Молодой ученый. — 2020. — № 5 (295). — С. 32-36. — URL: https://moluch.ru/archive/295/66956/ (дата обращения: 19.01.2021).



С каждым годом все чаще и чаще строительные компании выбирают именно эту технологию строительства, ведь такие дома являются быстровозводимыми, высокотехнологичными, могут возводиться круглогодично, могут иметь полюбившуюся потребителями свободную планировку, но требуют высокого мастерства и уровня знаний исполнителя (рис. 1).

Рис. 1. Возведение здания по сборно-монолитной технологии

Основой сборно-монолитной технологии является несущий каркас, состоящий из трех основных железобетонных элементов: вертикальных опорных колонн, предварительно напряженных ригелей и плит перекрытия.

Колонны выполняются секционными. Длина секции колонны ограничивается технологическими возможностями транспортировки и монтажа. Секции колонн стыкуются между собой специальным разъемом «штепсельного» типа без применения сварки (рис. 2). В каркасе малоэтажных (высотой до 12 м) зданий устанавливаются бесстыковые колонны.

Рис. 2. Стыковое соединение колонн штепсельного типа

Сборно-монолитная технология позволяет собирать каркасы с большими пролетами между колоннами, что дает возможность свободно планировать расположение помещений на этажах как в ходе строительства, так и во время эксплуатации. Индивидуальный расчет сечений несущих элементов в зависимости от их месторасположения в каркасе обуславливает малый расход металла при производстве ЖБИ. Полная заводская готовность элементов каркаса позволяет при его возведении практически полностью отказаться от электросварочных работ, существенно снизить энергоемкость строительства, расход материалов на строительной площадке, сроки строительно-монтажных работ и, в конечном счете, обуславливает низкую себестоимость жилья по сравнению с другими строительными технологиями.

Ригели изготавливаются из железобетона с предварительно напряженной арматурой. Сечения ригелей выбираются в диапазоне от 20 до 60 см, в зависимости от места их установки. При этом ширина ригеля принимается равной ширине колонны примыкания, его высота рассчитывается в зависимости от воздействующих на ригель нагрузок.

Известны две системы сборно-каркасного домостроения: давно известная система на основе каркаса 1–020 и достаточно новая система КУБ-2.5.

Новая система КУБ-2.5 — одна из прогрессивных технологий в каркасном домостроении (рис. 3). Сегодня она нашла развитие практически во всех регионах страны. Ненесущие стены позволяют применять местные неконструкционные материалы. Система КУБ-2,5 предназначена для строительства жилых и общественных зданий до 25-ти этажей, наземных многоуровневых паркингов. Каркас состоит из вертикальных многоярусных колонн без выступающих частей и плит перекрытия, выполняющих роль ригелей. Комплект состоит из четырех основных форм — колонна и плиты: надколонная, межколонная и средняя.

В данной системе монолитным является узел сопряжения панели и колонны с использованием закладных деталей. Бетон в данном узле работает в условиях всестороннего сжатия, вследствие чего происходит его самоупрочнение. Это дало возможность избежать ванной сварки в стыке колонн, в узле присутствуют только монтажные швы.

Членение перекрытия запроектировано с таким расчетом, чтобы стыки панелей располагались в зонах, где величина изгибающих моментов равна нулю. Стыки элементов, из которых состоит безригельный каркас в целом, замоноличиваются, образуя рамную конструктивную систему, ригелями которой служат перекрытия.

Рис. 3. Система на основе каркаса КУБ-2,5

Система на основе каркаса 1–020 дает возможность в ходе проектирования и строительства жилых домов совместно с проектировщиками внести усовершенствования в конструкции каркаса, позволившие снизить его металлоемкость и повысить удобство монтажа (рис. 4).

Данная система получила широкое применение в конце XX века, но и в наше время системы на основе каркаса 1–020 используются в большом количестве новостроек.

Рис. 4. Система на основе каркаса 1–020: 1 — колонны; 2 — многопустотные плиты; 3 — несущие монолитные железобетонные ригели; 4 — связевые монолитные железобетонные ригели; 5 — тепоризолирующая прокладка

Узел соединения «колонна—ригель—плита» является монолитным (рис. 5). Весь каркас собирается без применения сварки. Применение сборно-монолитного каркаса возможно также в сейсмических районах (до 10 баллов). Эта возможность обеспечивается неразрезными сборно-монолитными дисками перекрытий и жесткостью соединительного узла (колонна—ригель—плита). Наружные и внутренние стены являются не несущими, а только ограждающими, что позволяет применять для их изготовления любые облегченные строительные материалы, удовлетворяющие требованиям СНиП по теплотехнике и современным архитектурно-планировочным решениям.

Рис. 5. Узел соединения «Колонна-Ригель-Плита»

Именно монолитные стыки и можно назвать «слабой стороной» сборно-монолитной технологии домостроения, т. к. сборные элементы изготавливаются на заводе и привозятся на объект готовыми к использованию, а монолитные стыки должны набрать определенную прочность для продолжения дальнейшего производства работ.

Литература:

  1. Наназашвили И. Х. Строительные материалы и изделия / И. Х. Наназашвили, И. Ф. Бунькин, В. И. Наназашвили — М.: Аделант, 2006. — 479 с.
  2. Шембаков В. А. Сборно-монолитное каркасное домостроение. Руководство к принятию решения / В. А. Шембаков, О. Л. Никитин — Изд. 2-е — М.: Яблоня, 2005. — 118 с.

Основные термины (генерируются автоматически): основа каркаса, колонна, сборно-монолитная технология, система, каркас, плита перекрытия, ригель, узел соединения.

Необходимость усовершенствования технологии сборно-монолитного домостроения

Библиографическое описание:

Лисникова, Е. А. Необходимость усовершенствования технологии сборно-монолитного домостроения / Е. А. Лисникова. — Текст : непосредственный // Молодой ученый. — 2019. — № 22 (260). — С. 167-169. — URL: https://moluch.ru/archive/260/60027/ (дата обращения: 19.01.2021).



В настоящее время одной из перспективных технологий строительства зданий различного назначения является технология сборно-монолитного домостроения. В данной статье кратко рассмотрены существующие системы сборно-монолитного домостроения, выявлены их достоинства и недостатки.

Ключевые слова: сборно-монолитный каркас, сборно-монолитное домостроение, технология КУБ.

На сегодняшний день одними из основных технологий строительства на стройплощадках нашей страны являются технологии крупнопанельного и монолитного домостроения. При крупнопанельном (полносборном) методе возведения зданий конструкции и изделия изготавливаются прямо на заводе и в готовом состоянии доставляются на строительную площадку, где происходит их сборка. При возведении монолитного здания основным материалом является монолитный железобетон, и все работы ведутся на строительной площадке.

Альтернативой этим двум методам является метод сборно-монолитного домостроения, который сочетает в себе преимущества крупнопанельного и монолитного строительства. Конструктивные элементы зданий, построенных по данной технологии, могут быть как монолитными и производиться на стройке, так и сборными, произведенными на заводе (например, наружные стены здания и перекрытия сделаны из сборных элементов, а внутренние стены — монолитные).

Технология сборно-монолитного каркаса в наше время одна из перспективных и легко составит конкуренцию другим существующим технологиям. Благодаря тому, что используются сборные конструкции, значительно сокращаются сроки возведения здания, происходит снижение стоимости строительства и расхода материалов. Упрощается производство работ в зимний период, так как снижается количество бетонных работ. Преимуществами, получаемыми от монолитного строительства, являются увеличенная пространственная жесткость из-за отсутствия монтажных стыков, снижение трудозатрат, сейсмостойкость. При этом возможно получение гибких архитектурно-планировочных решений, что обеспечивает большую выразительность зданий и возможность свободной планировки квартир.

В настоящее время в нашей стране применяются разные технологии возведения сборно-монолитных зданий, которые будут рассмотрены далее.

Технология КУБ

Для различных условий изготовления и нагрузок в разное время было разработано несколько вариантов систем по технологии КУБ: КУБ-1, КУБ-2, КУБ-2,5, КУБ-2М, КУБ-2К, КБК, КУБ-3, КУБ-3V. Наибольшее применение нашли системы КУБ-2,5 и КУБ-3V. Унифицированная система сборно-монолитного безригельного каркаса главной своей особенностью являет отказ от ригелей, их роль выполняют плиты перекрытия, и использование многоярусных или одноярусных колонн без выступающих частей, на которые передаются вертикальные нагрузки перекрытий, а также горизонтальные при отсутствии связей.

Система является универсальной для разных климатических и сейсмических условий. При такой системе происходит экономия материала и внутреннего пространства, помещения выглядят более эстетично, а за счет того, что почти все элементы изготавливаются на заводе и монтируются сразу на несколько этажей, снижаются сроки строительства зданий.

Большого распространения технология КУБ не получила. Основным ее недостатком является то, что надежность и работа всего каркаса зависит в основном от жесткости стыка плиты перекрытия с колонной, в котором возникает максимальные изгибающий момент и поперечная сила, и в нем могут возникать трещины при эксплуатации.

Технология АРКОС

При данной технологии каркас здания состоит из многоярусных сборных колонн (чаще всего двух- или трехэтажных) и сборно-монолитных многопустотных перекрытий, которые состоят из монолитных балочных ригелей и многопустотных или ребристых плит перекрытия. В колоннах оставляют незамоноличенные отверстия, через которые пропускают канатную арматуру, которая впоследствии после набора прочности натягивается на диск перекрытия, а дальше уже отверстия и зазоры заливают бетоном. Чтобы увеличить несущую способность очень часто делают дополнительную набетонку по верху ригелей, это позволяет достигнуть увеличения на 10–15 %.

Благодаря тому, что при данной технологии стык колонн и ригелей обеспечивается за счет дополнительной канатной арматуры, есть возможность возводить здания с любой высотой этажа, но при этом есть ограничения в планировочных решениях, так как сетка колонн фиксирована. Пространственная жесткость каркаса здания не всегда является достаточной.

Из-за того, что необходимо замоноличивать довольно широкие участки в местах стыка ригеля с колонной, происходит довольно значительная усадка бетонной смеси, что в свою очередь может добавить деформаций, а также для этого процесса необходимо обеспечить наличие тяжелых подмостей и применение опалубки.

Технология Филигран

Суть технологии Филигран заключается в создании сборно-монолитного каркаса с помощью несъемной железобетонной опалубки и пространственного каркаса «Филигран». Такая опалубка для стен и перекрытий состоит из двух железобетонных панелей заводского изготовления толщиной от 50 до 60 мм, которые между собой соединяются с помощью пространственного арматурного каркаса. В панелях стен обычно предусматриваются отверстия под проемы и коммуникации. После того как будет собрана несъемная опалубка, производится дополнительное армирование стыков перекрытий со стенами, а далее поярусно укладывается бетонная смесь. По данной технологии возможно возведение зданий высотой до тридцати этажей. Недостатком является то, что велика вероятность неравномерного сцепления элементов опалубки с бетоном, что зависит от многих факторов, как и совместная работа всего каркаса в целом.

Технология РЕКОН

По данной технологии создается сборно-монолитный каркас, состоящий из многоярусных сборных колонн (двух- или трехэтажных) и сборных предварительно-напряженных ригелей, имеющих выпуски поперечной арматуры. Колонны по высоте стыкуются при помощи «штепсельного стыка» без применения сварки. Большая возможность объемно-планировочных решений, так как шаг и пролет конструкций может быть принят различным. Недостатками является то, что в узлах стыка колонны с ригелями нет надежной анкеровки поперечной арматуры, а также большой объем бетонных работ, что сильно сказывается зимой, когда необходим прогрев и специальные добавки, которые ведут к дополнительным затратам в целом.

Система «Сочи»

Данная система своей главной особенностью являет повышенную сейсмостойкость, устойчивость и жесткость. Она применяется для рамных и рамно-связевых каркасов и состоит из колонн, монолитных плитных ригелей и сборно-монолитных многопустотных плит перекрытий. Из ригелей образуется перекрестная система главных и второстепенных балок, а также все многопустотные плиты перекрытий по контуру идут с армированным монолитным заполнением, которые создают свою систему второстепенных балок, и все это влияет на высокую надежность каркаса и его пространственную жесткость. Недостатками является высокий объем бетонных работ, что ведет к большому объему работ по монтажу опалубки и к увеличению сроков строительства.

В ходе рассмотрения существующих технологий у каждой были выявлены определенные недостатки. К недостаткам сборно-монолитного домостроения в целом можно отнести недостаточную точность имеющихся методик расчета, так как в существующих нормативных документах этот вопрос слабо отображен. Из-за этого при проектировании завышаются несущая способность и жесткость здания, что приводит к перерасходу материалов и повышению денежных затрат.

Несмотря на выявленные проблемы, технология сборно-монолитного домостроения имеет много положительных качеств, и поэтому есть необходимость в постоянном улучшении конструктивных решений и технологии возведения зданий для обеспечения еще более быстрого и экономически выгодного строительства.

Литература:

  1. Мордич, А. И. Эффективные конструктивные системы многоэтажных жилых домов и общественных зданий (12… 25) этажей для условий строительства в Москве и городах Московской области, наиболее полно удовлетворяющие современным маркетинговым требованиям. Отчет о научно-исследовательской работе / А. И. Мордич, В. Н. Белевич и др. — Минск: Институт БелНИИС, 2002. — 117 с.
  2. Фомин Н. И., Исаев А. П., Зотеева Е. Э. Новые технологические и конструктивные решения для реализации инновационного потенциала сборно-монолитных систем гражданских зданий / Е. Э. Зотеева, Н. И. Фомин // Стройкомплекс Среднего Урала. — 2017. № 6(209). С. 31–32.
  3. Шембаков, В. А. Сборно-монолитное каркасное домостроение. Руководство к принятию решений / В. А. Шембаков. — Чебоксары, 2005. — 120 с.

Основные термины (генерируются автоматически): сборно-монолитное домостроение, сборно-монолитный каркас, технология КУБ, колонна, многопустотная плита перекрытий, монолитное строительство, недостаток, несущая способность, поперечная арматура, строительная площадка.

8 главных элементов сборного каркаса МКС

Мы проектируем и строим здания и сооружения преимущественно в сборно-монолитном железобетонном каркасе. Расскажем в этой статье про его особенности и преимущества, а также пройдемся по 8 основным элементам.

ЖК «Острова» в Казани: смотрите видеообзор объекта

Почему сборно-монолитный?

Несущий остов в наших проектах представлен готовыми заводскими изделиями — это колонны, преднапряжённые ригели, плиты перекрытия и другие элементы. Все элементы объединяются с помощью омоноличивания стыков — колонны с ригелем и ригеля с плитой перекрытия. При этом объём монолитных работ не превышает 7% от общего объёма работ строительства.

Это дает нам экономический эффект за счёт быстрого возведения несущих конструкций: под одним краном строители монтируют до 4000 кв.м каркаса в месяц. Производство монолитных работ существенно зависит от погодных условий и времени года. Суровый климат в нашей стране вынуждает строителей использовать дополнительные средства: модификаторы для понижения температуры замерзания воды, электропрогрев бетона или другие способы поддержания тепла.

Это приводит к удорожанию строительных работ. Представьте, если вы строите, например, небольшое по современным меркам 9-этажное здание из монолитного каркаса: сколько энергии потребуется для его прогрева?

Наша технология строительства позволяет изготовить на заводе сборные элементы с высокой степенью точности и надежности, ускорить темпы строительства в 1,5-2 раза по сравнению с монолитным и кирпичным строительством, снизить расход основных материалов(цемент, щебень, арматура) в среднем в 2 раза, а также производить строительные работы до -25°С без потери качества и скорости монтажа конструкций.

Конструктивные особенности

Наша каркасная система дает большой простор для архитекторов: им будет несложно сформировать объёмно-планировочные решения за счёт сетки колонн до 12х12 м, которые соединяются ригелями под любым углом. Обычно ригели ухудшают эстетику интерьера помещений — их края выступают в местах пересечения потолков и стен. В нашем каркасе такого нет: мы закладываем ригели в межквартирных стенах или скрываем их в раскладке плит перекрытий.

Cборный каркас позволяет нам увеличить полезную площадь квартир на 5-9% в сравнении с кирпичным домостроением и в зависимости от планировочных решений. В преимущество железобетона верил архитектор Ле Корбюзье уже в начале 20 века: он декларировал знаменитые «5 отправных точек современной архитектуры». В них он отверг предназначение стен как несущей конструкции, провозгласил свободную планировку помещений и свободный от нагрузок фасад, который теперь может принимать любые формы. Эти положения актуальны и сейчас: железобетон был главным строительным материалом XX века и скорее всего останется им в XXI.

Элементы каркаса

А теперь — краткий обзор 8 главных элементов нашего каркаса.

1. Колонны выполняются неразрезными высотой до 5-ти этажей. Сечение колонн определяется расчетом и может быть от 250х250 до 400х600 с шагом 50 мм в любом направлении. Если потребуется большее сечение колонны по расчету, то производится стыковка двух колонн или параллельно, или под углом, или в виде «Т»-образное сечения. Стыковка колонн по высоте выполняется посредством штепсельного стыка.

2. Ригели могут быть длиной до 12 (иногда до 15) метров. Наиболее оптимальная с экономической точки зрения сетка для жилья 7-7,5 м. Сечения ригелей в основном 300х250(h) или 400х250(h). А в случае попадания ригеля в край жилой комнаты — высотой сечения 100 и 150 мм. Соответственно, связевые ригели вдоль плит перекрытия могут выполнятся скрытыми.

3. Плиты перекрытия применяются как безопалубочной формовки (ПБ), так и с агрегатно-поточных линий (ПК). Допускается устройство вырезов в плитах в ПБ — шириной не более 1-й пустоты, в ПК — до 1/3 пролета, но с внесением усиления в чертежи изделия.

4. Лестницы состоят из сборных маршей, индивидуальных балок под их опирание и пустотных плит для площадок.

5. Диафрагмы жёсткости устанавливаются в зданиях выше 5-ти этажей. Чаще всего диафрагмы размещают в районе лестничной клетки с частичным опиранием на нее лестничной площадки и балки, а также в межквартирных перегородках.

6. Шахты лифтов выполняются как полносборные (тюбинги), так и состоящие из отдельных панелей. Они объединяются в пространственный элемент на строительной площадке с помощью стыковки элементов на сварке или омоноличивания выпусков в торцах панелей.

7. Балконные плиты обычно применяются в сборном исполнении с опиранием на 2 или 3 стороны. Конфигурация балконных плит может быть различна в зависимости от архитектурных решений.

8. Консольные рамки устраиваются под кирпичную кладку, когда она используется в качестве облицовки фасада. В рамки мы помещаем термовкладыши, чтобы обеспечить утепление ригелей и колонн каркаса.

Посмотрите видеоролик c наглядной демонстрацией нашего каркаса: от изготовления изделий на заводе до сдачи объекта в эксплуатацию.

ГК «МКС». Блог проектировщиков и строителей

За двенадцатилетний опыт работы на строительном рынке группой компании «Многофункционального каркасного строительства» (ГК «МКС») успешно реализованы бизнес-проекты по продвижению в регионы обновленной индустриальной системы строительства под полное обустройство жилых комплексов. В основе предлагаемой системы заложено комплексное инновационное решение: разработка многофункциональной сборной каркасной серии совместно с компактной быстропереналаживаемой технологией формования для нее железобетонных изделий на единой универсальной компактной технологической платформе. Быстрая малозатратная организация выпуска широкой номенклатуры железобетонных изделий, в том числе и для сборного каркасного строительства возможна путем безостановочной модернизации действующих и простаивающих железобетонных производств различной мощности и технологии производства, а также перепрофилирования непрофильных и организации новых.

Учитывая положительный отечественный опыт по массовому жилищному строительству в полносборной системе строительства для наших непростых климатических условий и имея в команде специалистов профессионалов с большим производственным стажем работы в сфере «стройиндустрии», было принято решение возродить ее на принципиально новой основе строго под текущие запросы строительного рынка.

Это может стать одним из ускорителей по решению крупномасштабных государственных и региональных Программ и способствовать на местах успешному развитию бизнеса всех уровней. Тем более в 60-80 годы бурного развития «стройиндустрии» в стране были построены тысячи железобетонных производств, большая часть из которых существует и сегодня. Но многие из них требуют перестройки и это достаточные не задействованные в полной мере потенциальные возможности регионов. Разумное их использование может стать надежной стартовой площадкой по успешному решению региональных задач, в том числе и по полному обустройству территорий с созданием комфортных условий для проживания, работы и отдыха для коренного населения и приглашенных «со стороны» специалистов на реанимируемые и вновь организуемые производства с прорывными технологиями. Производственные площади вместе с корпусами и полным инженерным обеспечением железобетонных заводов вполне еще возможно эксплуатировать, проведя лишь в отдельных случаях ремонт и при необходимости усиление несущей способности некоторых конструкций и частично обновив инженерные сети. Главное, что большинство этих производств находятся в развитой производственной зоне с нормальным транспортным сообщением и внешними работоспособными инженерными коммуникациями. А вот активная часть основных фондов давно самортизирована, но до сих пор продолжает эксплуатироваться и безусловно требует обновления. Предлагается для реально-существующих железобетонных производств целый набор успешно реализованных малозатратных бизнес-проектов по безостановочной организации изготовления новой весьма доходной и востребованной в регионах продукции (в дополнение к выпускаемой, без снижения объемов ее производства). На создание же с нуля производств аналогичной мощности у большинства регионов и бизнеса на сегодня нет в полном объеме достаточных финансовых средств и тем более времени. Для большинства предприятий «стройиндустрии» при существующих санкциях и валютном курсе приобретение даже единичного зарубежного оборудования достаточно дорого. Нужного (взамен изношенного) отечественного в потребном количестве тоже не производится. Да и оно может быть в основном использовано только под частичное обновление и тем более не всегда вписывается в отработанные технологические процессы. Для существующих железобетонных производств фрагментарная же замена в принципе ничего не решает. Под нормальное развитие бизнеса действительно нужна совершенно новая востребованная и доходная продукция, полностью отвечающая текущим запросам рынка. Само же производство — это только универсальный инструментарий, способный обеспечить ее выпуск. Для железобетонных производств, да и региональных и местных властей имеется наглядный и весьма успешный поучительный пример отечественной оборонной промышленности. Она не только смогла совершенно за короткий период заново возродиться, но и способствовала успешному обновлению военной техники и одновременно представить образцы принципиально новой, не имеющей аналогов в мире и тем самым значительно опередив конкурентов на рынке вооружения. Основной объем вооружения и новой техники был произведен именно на модернизированных предприятиях оборонной промышленности, многим из которых на сегодня уже за тридцать и более лет. При этом, частично была (только в отдельных случаях полностью) обновлена активная часть их основных фондов. А где-то просто фрагментарно заменено старое металлообрабатывающее оборудование на полностью автоматизированные комплексы с компьютерной системой управления. В строительной отрасли и в регионах конечно же нет таких финансовых средств на полное обновление оборудования предприятий «стройиндустрии» на совершенно новое высокомеханизированное и автоматизированное, но при грамотном подходе вопрос частичной безостановочной модернизации провести вполне реально. Железобетонные производства оснащены достаточно металлоемким оборудование и металлоформами, но они существенно проще в изготовлении и эксплуатации. И большую часть из комплекта возможно изготовить не только на узкоспециализированных металлообрабатывающих производствах, но и подключить для их изготовления недозагруженные, а порой и простаивающие механические производства непосредственно в регионах. В последующем, при высвобождении части производственных мощностей возможно будет организовать его изготовление и на заводах оборонной промышленности. Тем более, руководством страны перед оборонными предприятиями поставлена задача обеспечить поступательное увеличение выпуска мирной продукции.

Научно-производственное предприятие со своим механическим производством и специальным конструкторским бюро (структурное подразделение гк «МКС») в первую очередь нацелено на решение одной из главных задач компании — активное продвижение в регионы обновленной индустриальной системы строительства. Перед ним поставлена задача — укомплектовать рабочими чертежами и изготовить по ним комплектное оборудование (в строгом соответствии с разработанной компанией проекта безостановочной модернизации конкретного железобетонного производства) под выпуск железобетонных изделий для сборного каркаса. Мощность производства рассчитывается соразмерно текущим планам застройки полностью обустроенных жилых комплексов в сборном каркасном исполнении. В случае необходимости, с последующим безостановочным наращиванием объемов выпуска продукции под увеличивающиеся запросы строительного рынка.

У нашей компании имеются различные варианты успешной модернизации существующих железобетонных производств, организации новых и большой архивный багаж рабочих чертежей на оборудование и металлоформы для железобетонного производства по выпуску изделий как для сборного каркасного строительства, так и изготовления железобетонных изделий для кирпичного строительства, одноэтажных и многоэтажных промзданий и соцкультбыта, в том числе с использованием серий ИИ-04 и 1.020. По данным чертежам на нашем механическом производстве все это возможно изготовить. При заключении договора на модернизацию железобетонного производства, по предложению заказчика часть оборудования и металлоформ возможно разместить и на ближайшем механическом предприятии. При разработке проекта модернизации конкретного железобетонного производства нередко приходится принимать принципиально новые технологические и технические решения. Под них соответственно силами нашей компании будут разрабатываться индивидуальные рабочие чертежи на не стандартизированное оборудование, металлоформы и по ним изготавливаться. Также нашей компанией будет оказываться помощь в запуске вновь организуемого производства под выпуск железобетонных изделий для сборного каркасного строительства. Нами разработаны и успешно реализуются проекты для бизнеса различного уровня: крупного, среднего и малого. Все наши разработки по обновленной индустриальной системе подкреплены пакетом из 16 патентов. При заключении договора с заказчиком передаем права на используемые в бизнес-проекте патенты, что является надежной гарантией на пользование ими не только сегодня, но и в последующем. На стадии разработки предпроектных предложений наши специалисты работают в тесном контакте с заказчиком или его доверенным лицом и в рабочем порядке обсуждают и принимают наиболее грамотные решения не только обозначенным в техническом задании, но и вновь возникающим. Подготавливается на утверждение технико-экономического обоснования целесообразности и эффективности предлагаемого бизнес-проекта по малозатратной модернизации железобетонного производства с безостановочной организацией изготовления новой продукции без снижения объемов производства выпускаемой, а также предлагается план технологической планировки модернизируемых производств. При этом, при предпроектных проработках учитываются все основные момента: оснащенность и техническое состояние модернизируемого железобетонного производства, номенклатура, мощность, уровень механизации и автоматизации вновь организуемого, узко специализируемого на выпуске новой номенклатуры железобетонных изделий для сборного каркаса в дополнение к изготавливаемой. В зависимости от планируемых на текущий момент объемов строительства в сборном каркасном исполнении, наличия финансовых средств и будет предложен на рассмотрение один из возможных сценариев его реализации. Одновременно будет определена этапность и реализация бизнес-проекта: в полном объеме силами подразделений гк «МКС» или выполнения определенных частей самим заказчиком, а также возможным привлечением им местных исполнителей. При наличии недостаточных финансовых средств, на начальном этапе реализации наиболее доступным и часто используемым вариантом, это тот когда вновь организуемое производство железобетонных изделий рассчитывается под возможную комплектацию комплексной застройки жилых массивов в сборном каркасном исполнении в 25-35 тыс.м2/год с последующим безостановочным наращиванием объемов выпуска в зависимости от наличия финансов и запросов рынка. Тем более, для высокоэффективной работы железобетонных производств особенно важно, чтобы его производственные мощности были загружены максимально и равномерно в течение в
