Как настроить газовый клапан газового котла?

  1. Главная
  2. Блог
  3. Как настроить газовый клапан газового котла?

03.01.2017

регулировка горелки газового котла
Как настроить газовый клапан газового котла?
Клапан предназначен для подачи газа на горелку котла и состоит из запирающей катушки и модуляционной катушки. Запирающая катушка управляется напряжением 220 вольт. Модуляционная катушка управляется напряжением постоянного тока около 9 вольт.
Как работает клапан?
1. Когда подается напряжение на катушку запирающего клапана, то открывается запирающий клапан. На горелку подается минимальное количество газа, в соответствии с конструкцией и настройкой котла.

Далее процессор котла подает напряжение на модуляционную катушку — в виде импульсов постоянного напряжения. Процессор в зависимости от режима работы котла — а именно мощности, подает напряжение с разной частотой модуляции, тем самым регулируя общее количество газа, проходящее через клапан за единицу времени.

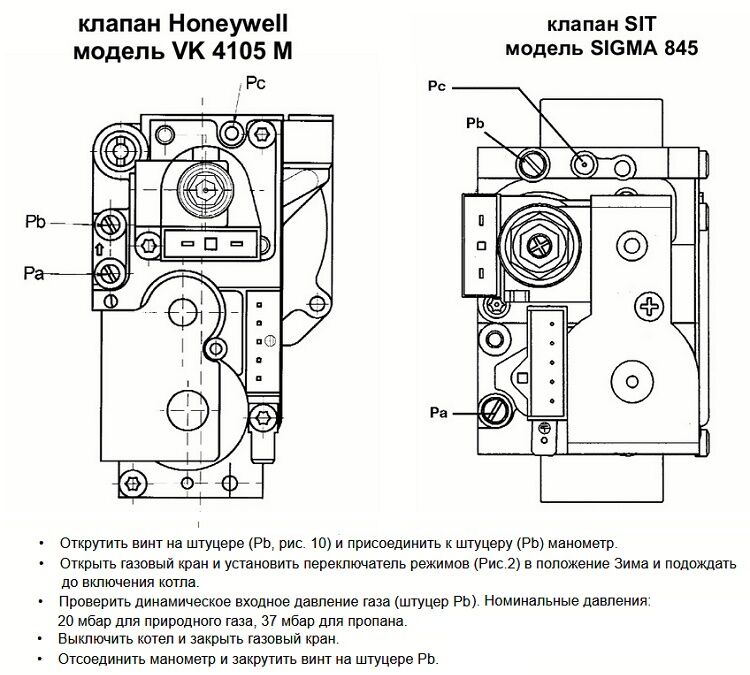

2. В газовом клапане есть два штуцера. Нижний — для измерения давления на входе газового клапана и верхний для измерения давления газа на выходе клапана (или на газовой горелке).
3. Для настройки газового клапана — работа режима котла на минимальной мощности. Потребуется дифференциальный манометр (микроманометр), отвертка и гаечный ключ.
3.1 Необходимо снять защитный колпачок, который закрывает регулировочные винты газового клапана.
3.2 Далее открываем штуцер (верхний) для замера давления газа подаваемого на горелку  — для этого плоской отверткой поворачиваем против часовой стрелки запирающий винт на 1,5 — 2 оборота.

3.3 Подключаем к выходному штуцеру шланг микроманометра.
3.4 Включаем котел в режим отопления.
3.5 Отключаем один из двух проводов с модуляционной катушки (контакты катушки находятся рядом с регулировочным винтом) — это необходимо, чтобы клапан подавал минимальное количество газа на горелку, что будет соответствовать минимальной мощности котла.
3.6 По показаниям манометра и в соответствии документации на котел необходимо отрегулировать минимальное давление газа на горелке. Для этого необходимо вращать внутренний винт, который находиться под защитным колпачком. При этом необходимо зафиксировать (удерживать гаечным ключом) внешнюю гайку (гайка регулирования максимального давления на горелку).



3.7 Аналогичным образом проверяют давление газа на горелке при максимальной мощности котла.

Рассказать друзьям:

Газовый настенный котел BAXI Fourtech (Руководство для пользователя

  1. Главная
10.    Система безопасности: индикаторы и срабатывание
11.    Указания по уходу

Руководство по монтажу и обслуживанию (ремонту пусконаладке) газового газового котла.

12.    Общие сведения
13.     Проверки перед установкой газового котла
14.    Установка газового котла
15.    Габариты газового котла
16.    Установка дымохода и воздуховода
17.    Подключение к электропитанию
18.    Подсоединение комнатного термостата
19.    Перевод газового котла на другой тип газа и настройки давления
20.    Вывод параметров электронной платы на дисплей газового котла
21.    Установка параметров
22.    Устройства регулирования и предохранительные устройства
23.    Расположение электрода зажигания и электрода-датчика пламени
24.    Контроль отходящих газов
25.    Характеристики расход/напор

26.    Присоединение датчика уличной температуры
27.    Присоединение внешнего бойлера
28.    Ежегодное техническое обслуживание
29.    Чистка фильтра холодной воды
30.    Чистка известкового налета в контуре ГВС
31.    Демонтаж вторичного теплообменника
32.    Функциональные схемы
33.    Схемы электрических соединений
34.    Выписка из норм и правил EC для газовых котлов
35.     Технические данные

1. Подготовка к установке

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом.
До установки газового котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) газового котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.
в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе газового котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.
г) Кроме того, чтобы сохранить действие гарантии на газовый котел и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:
1.    Контур ГВС:
1.1    Если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО3 на 1 литр воды), следует установить полифосфатный дозатор или подобную систему для умягчения воды,  (магнитный,  электромагнитный преобразователь).
1.2    Тщательно промыть оборудование после его установки и перед началом эксплуатации.
1.3    Для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной трубе холодного водоснабжения запорный кран с фильтром.
2.    Контур отопления
2.1 Новое оборудование:
Перед установкой газового котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения, используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.
2.2 Эксплуатируемое оборудование:
Перед установкой газового котла отопительное оборудование должно быть предварительно очищено от грязи и отложений, используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе газового котла (перегрев, шумность горелки и т.п.)
2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления, а также фильтр на трубе возврата («обратки»).
При несоблюдении данных рекомендаций газовый котел снимается с гарантийного обслуживания.

2. Подготовка к первому пуску

Первый пуск газового котла должен производиться квалифицированным специалистом.

Необходимо убедиться в следующем:
а) Параметры газового котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.
б) Установка произведена в соответствии с действующими нормативами
в) газовый котел правильно подключен к электропитанию и заземлению
При несоблюдении вышеперечисленных требований гарантия от завода- изготовителя теряет свою силу. Перед первым пуском снимите с газового котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей, не используйте жесткие инструменты или абразивные моющие средства.

3. Пуск газового котла. (Как включитиь газовый котел?)

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск газового котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания газового котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”).

Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

Для правильного зажигания горелки нужно:

•    подключить котел к электросети;
•    открыть газовый кран;
•    нажать кнопку   чтобы установить режим работы газового котла Лето , Зима  или только отопление .
•    установить необходимые значения температуры в системах отопления  и ГВС , действуя кнопками +/- .
Когда котел включен, на дисплее горит символ  .

В режиме Лето  котел работает только на производство горячей бытовой воды.

Внимание

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка газового котла. При возникновении данной проблемы повторите процедуру

включения газового котла до поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс (R ).

Рис. 1



4. Регулирование комнатной температуры (система отопления) и температуры горячей воды (ГВС).

Оборудование системы отопления дома или помещения —  должно быть оснащено комнатным термостатом для контроля температуры в помещении.

Регулирование температуры в помещении  и температуры горячей бытовой воды   осуществляется с помощью кнопок +/- . Наличие пламени на горелке показано на дисплее панели управления символом  как описано в главе 3.1.

СИСТЕМА ОТОПЛЕНИЯ

Во время работы котла на систему отопления на дисплее (рис.1) появляется мигающий символ  и температура (°С) на подаче в систему отопления.

СИСТЕМА ГВС

Во время работы котла на систему ГВС на дисплее (рис.1) появляется мигающий символ  и температура (°С) горячей бытовой воды.

5. Описание кнопки   (Лето – Зима – Только отопление – Выключено).

Нажимая данную кнопку, можно установить следующие режимы работы котла:

•    ЛЕТО
•    ЗИМА
•    ТОЛЬКО ОТОПЛЕНИЕ
•    ВЫКЛЮЧЕНО

При работе котла в режиме ЛЕТО на дисплее появляется символ  . Котел работает только на приготовление горячей воды (функция «защита от замерзания» остается активна).

При работе котла в режиме ЗИМА на дисплее появляются символы   . Котел работает как на отопление, так и на приготовление горячей воды (функция «защита от замерзания» активна).

При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ  . Котел работает только на систему отопления (функция «защита от замерзания» активна).

В режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа   . Котел не работает, остается активна только функция «защита от замерзания».

6. Заполнение системы

ВНИМАНИЕ

Отключите электропитание котла с помощью двуполярного переключателя.

ВАЖНО: Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения (рис.2).

Советуем открывать кран очень медленно для облегчения стравливания воздуха.


Рис.2
А — Сливной клапан,  С — Кран заполнения системы отопления

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае блокировки насоса или при недостатке воды.

Примечание: Если давление падает часто, пусть ваш котел проверит квалифицированный специалист.

7. Выключение котла

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении «ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается под напряжением и остается активной функция «защита от замерзания» (параграф 9).

8. Перевод котла на другой тип газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только квалифицированный специалист.

9. Выключение на длительный период. Защита от замерзания

Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и вредным отложениям накипи внутри котла и теплообменников.

Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в системе отопления незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть указано, что данный антифриз предназначен именно для систем отопления. При использовании антифриза необходимо строго соблюдать рекомендации производителя. Для двухконтурных котлов рекомендуется использовать антифризы на базе пропиленгликоля. Рекомендуемая концентрация антифриза должна соответствовать температуре замерзания от -15 ˚С до -20 ˚С.
В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления менее 5 °С включает горелку; горелка работает до достижения температуры 30 °С на подаче.
Данная функция работает, если:
•    котел подключен к электропитанию;
•    в сети есть газ;
•    давление в системе отопления соответствует установленным параметрам;
•    котел не блокирован.

10. Система безопасности: индикаторы и срабатывание (коды ошибок, неисправности).

В случае неисправности на дисплее появится ее код (например, Е 01)

Для  перезапуска  котла  удерживайте кнопку «R» в течении 2 секунд.   При повторных    срабатываниях    данного    устройства обратитесь в обслуживающую организацию.
ВНИМАНИЕ:    Возможно осуществить только 5 попыток перезапуска  котла,  затем  котел  блокируется.  Для осуществления  новой  попытки  перезапуска  котла необходимо выключить котел на несколько секунд.



Коды ошибок газового котла (неисправностей) Описание неисправности (ошибки) Меры по устранению
E01 Отсутствие зажигания (розжига) Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E02 Сработал предохранительный термостат перегрева Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E03 Сработал предохранительный термостат (датчик тяги) / прессостат — датчик тяги Вызвать сервисного специалиста.
E05 Неисправен датчик температуры контура отопления Вызвать сервисного специалиста.
E06 Неисправен датчик температуры системы ГВС Вызвать сервисного специалиста.
E10 Нет сигнала от гидравлического прессостата Проверьте, чтобы давление в системе соответствовало необходимым значениям.
E25/26 Отсутствие циркуляции воды (блокировка насоса) Вызвать сервисного специалиста.
E35 Ошибка пламени (паразитное пламя) Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E96 Понижение напряжения в сети электропитания Автоматический перезапуск. В случае повторного срабатывания — вызовите мастера.

Газовый настенный котел BAXI Fourtech (Руководство по монтажу. часть1)

Рассказать друзьям:

Газовый клапан котла – принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

  • измерительный штуцер давления газа на выходе клапана;
  • регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
  • крышка;
  • измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

  1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
  2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
  3. Подключают к входному штуцеру шланг манометра.
  4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
  5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

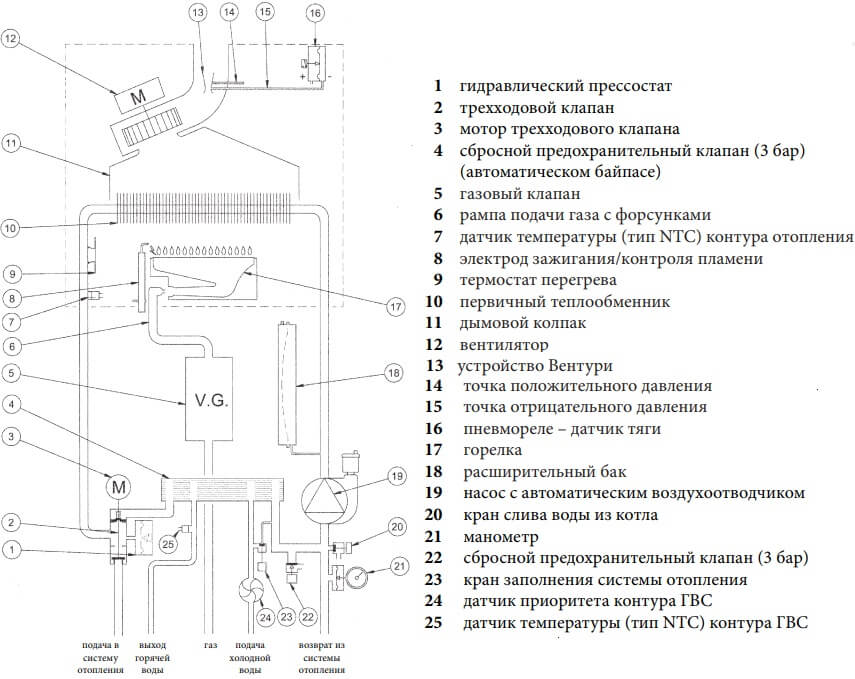

Двухконтурный газовый котел Бакси: исправление неисправностей своими руками

Двухконтурные настенные котлы «Бакси» — газовое оборудование для индивидуального отопления от итальянской фирмы. Они компактны, удобны и надежны. Однако в работе котла «Бакси» также случаются неисправности, и об их устранении стоит узнать заранее.

У котлов этого производителя много достоинств. Основное преимущество — это экономичность. Срок их эксплуатации достаточно долог, и при работе они практически не издают шума. Пользуясь этим нагревательным прибором, можно отметить также высокую производительность и несложность в эксплуатации. Помимо этого, котлы «Бакси» продаются по демократичным ценам, и их могут позволить себе представители всех слоев населения.

Алгоритм работы

Компания «Baxi» производит металлические камеры сгорания для своих котлов. Извне деталь защищена теплоизолирующим слоем. Чуть выше камеры находится медный теплообменник. Когда в отапливаемом помещении становится теплее или холоднее, включается термостат. Его работа автоматизирована. Термостат посылает сигнал о включении водяному насосу. Тот начинает накачивать воду благодаря созданию разрежения в трубах. Тогда в трубопровод поступает теплая вода.

Мощность котла при включении нарастает постепенно. Это происходит до того, как температура воды поднимется до необходимого значения. Затем режим нагрева переходит в режим модуляции. Когда теплоноситель охлаждается, термодатчик дает сигнал для открытия входного клапана. Это запускает электроподжиг, и температура воды снова доходит до нужной отметки.

Если же помещение не требуется дополнительно обогревать, то котел начинает работать в режиме ГВС. Он заключается в том, что холодная вода проникает во вторичный контур через трехходовой клапан, который, в свою очередь, блокирует отопительную линию. Газ подается к горелке с помощью специального клапана, и мощность прибора постепенно увеличивается. Когда вода уже нагрета до нужной температуры, включается режим ее регулировки.

Неисправности и причины их возникновения

Котлы фирмы «Бакси» хороши тем, что при возникновении неполадок есть возможность справиться с ремонтом самостоятельно, не прибегая к вызову специально обученных людей. Правда, сделать это приемлемо только в том случа

Регулировки и обслуживание котла Baxi Slim

___________________________________________________________________________

Настройка максимального и минимального давления на горелке при помощи регулятора

Настройка максимального давления:

— Открутить винт на штуцере и присоединить к штуцеру манометр.

— Открыть газовый кран и установить переключатель режимов в положение «зима» и подождать до включения котла. Убедиться, что котел работает на максимальной мощности.

— Проверить давление газа на горелке для соответствующей модели напольного котла Бакси Слим и соответствующего типа газа.

— При необходимости снять крышку модулятора и поворачивать латунное кольцо до достижения нужного давления.

Настройка минимального давления:

— Отсоединить провод питания модулятора. Котел Baxi Slim 1.400/1.300 in перейдет в режим минимальной мощности.

— Проверить давление газа на горелке для соответствующей модели агрегата и соответствующего типа газа.

— При необходимости поворачивать отверткой красный винт до достижения нужного давления.

— Присоединить на место провод питания модулятора и установить на место крышку модулятора.

— Выключить котел и закрыть газовый кран.

— Отсоединить манометр и закрутить винт на штуцере.

Регулировка тепловой мощности только в контуре отопления.

Если имеется также контур ГВС, то существует возможность отдельной регулировки тепловой мощности только в контуре отопления. При этом максимальная мощность контура ГВС остается неизменной.

Данная регулировка выполняется крайне редко (в случаях, если требуемая мощность для контура отопления значительно ниже максимальной мощности котла).

Для выполнения данной регулировки необходимо действовать следующим образом:

— Открутить винт на штуцере и присоединить к штуцеру манометр.

— Открыть газовый кран и установить переключатель режимов в положение «зима» и подождать до включения котла в режиме отопления (горит индикатор работы в контуре отопления).

— Убедиться, что котел Baxi Slim in работает на максимальной мощности.

— Получить доступ к внутренней части электрической коробки и поворачивать винт потенциометра РЗ MAX. R, расположенного на электронной плате, до достижения на горелках нужной величины давления.

— Выключить котел и закрыть газовый кран.

— Отсоединить манометр и закрутить винт на штуцере.

— Закрыть электрическую коробку.

Техническое обслуживание Baxi Slim

Чистка теплообменника котла Бакси Слим:

Для правильной и надежной работы котла Бакси Слим 1.400/1.300 in необходимо проводить его контроль и чистку с периодичностью примерно 1 раз в год.

При осмотре котельного агрегата нужно проверить:

— Что система заполнена, настроена на нужное давление, и что насос правильно циркулирует воду.

— Включение и работу горелки.

— Работу предохранительных и регулировочных устройств (термостат отходящих газов, термостат перегрева, электрическое сопротивление рабочего термостата «NTC» при изменениях температуры).

— Эффективность ионизационного контроля пламени.

— Давление газа на горелках и расход газа.

— Отсутствие грязи в дымоходе и эффективность дымохода.

Чистка чугунного теплообменника

Для чистки чугунного теплообменника необходимо снять вытяжной колпак и блок горелки.

Снятие вытяжного колпака:

— Отсоединить соединительную трубу котла с дымохо

Ремонт и регулировки котлов Бакси

______________________________________________________________________________________________

______________________________________________________________________________________________

У меня выставлена для батарей температура носителя 65гр. в газовом котле Бакси Нувола. Замечаю, что когда горелка отключается, то потом не загорается, пока температура носителя не упадет до 40 гр. Как этот нижний порог регулируется? Выносной пульт для настроек и руководство имеется, но что-то сразу я не нашел как. Верхний порог умею, а вот с нижним пока непонятно.

В обслуживании турбированный котел baxi eco four 1.24f, работал в прошлом году 3 осенне-зимних месяца, запустили в этом году. Проработал неделю и выдал в ошибку е01. Сильфонную подводку открутили — газ идет, котел пытается запуститься, щелкает розжиг, но пламя на горелке даже не появляется. Летом приглашали мастера из сервис-центра, все проверил, померил давление на клапане, подтвердил, что котел правильно настроен на СУГ, форсунки поменяны, давление выставлено на пропан-бутан. Так как дом строится, поддерживаем температуру около 10 град, в маленькой отдельно стоящей котельной около 16. Соответственно максимальная мощность параметр f8 выставляем 80% (котел работает только на отопление, внешний бойлер ГВС не подключен). Думали еще фильтр косой на магистрали внутри котельной снять почистить, но подсоединение сильфона вроде после фильтра, раз газ при
снятом сильфоне в помещение поступает, значит, фильтр не забит.

Возможно, у вас газовый клапан неисправен. Прозвонить недолго. Проверить обмотку газового клапана — Разъемы 1 — 3: 6,5 кОм — Разъемы 1 — 4: 7,4 кОм. Было такое, что котел отработал немного и ошибка е01. От сварки газовый клапан вышел из строя.

Произвел монтаж, установку и подключение настенного котла Бакси Луна 31 квт, 1 контурный с бойлером косвенного нагрева на 160 литров и дом на 90 квадратов. Подскажите, не сильно ли мощный аппарат на такой дом или лучше поменять на менее мощный.

Снижайте мощность до минимума, а котел оставляйте. Установите комнатный термостат.

В эксплуатации система из 2-х бытовых котлов Baxi Luna 310 Fi, один из них двухконтурный, второй одноконтурный, но оба работают только на отопление. Котлам уже около 9 лет, до этой зимы работали исправно, чистились последний раз пару лет назад. С наступлением этой зимой сильных морозов (скачок с -2 до -15), оба котл

Что делать, если мой котел продолжает терять давление

Давление в вашем котле может повышаться или понижаться по разным причинам. Независимо от того, какое давление у вас в котле высокое или низкое, мы объясним, как его отрегулировать и что делать, если ваш котел продолжает терять давление.

Каким должно быть давление воды, когда мой котел не работает?

Когда ваш котел не работает, манометр должен быть установлен примерно на 1,5 бар. Стрелка манометра на передней панели бойлера находится в центре зеленого треугольника на шкале.Если стрелка ниже 1 бара в красной области, давление слишком низкое. Ваш котел может не работать, и на нем будет отображаться код ошибки. Вам нужно будет увеличить давление. Мы объясним, как это сделать ниже.

Каким должно быть давление воды, когда мой котел работает?

Когда ваш бойлер нагревает горячую воду или радиаторы, стрелка немного поднимается, но не должна подниматься выше примерно 2,5 бар. Игла должна оставаться в зеленой части. Если оно слишком высокое, устанавливается предохранительный клапан, который будет выпускать воду для поддержания давления на безопасном уровне.Возможно, вам придется удалить воздух из радиаторов, чтобы снизить давление в системе. Здесь мы покажем вам, как удалить воздух из радиаторов.

Почему в моем котле высокое давление?

Если давление в котле слишком высокое, это может быть связано с тем, что радиатор был снят, например, при отделке комнаты, и система была переполнена при замене. Если давление воды остается высоким после удаления воздуха из радиаторов, позвоните своему инженеру-теплотехнику или в службу поддержки клиентов Baxi, чтобы проверить безопасность использования системы.

Как снизить давление в котле?

Лучший способ снизить давление в котле — это удалить воздух из радиаторов. Перед тем как начать, убедитесь, что ваша система центрального отопления выключена. Вам нужно, чтобы радиаторы были достаточно холодными, чтобы ими можно было пользоваться. Некоторые современные радиаторы можно удалить с помощью отвертки. Однако для большинства типов радиаторов вам понадобится ключ радиатора.

  1. Присоедините радиаторный ключ к квадратному сечению в центре радиаторного клапана
  2. Используйте ткань или прочную папиросную бумагу, чтобы удерживать ключ радиатора
  3. Положите другую ткань под клапан радиатора, чтобы уловить капли
  4. Медленно поверните ключ радиатора против часовой стрелки
  5. Дать воде вытечь из клапана, пока манометр на котле не вернется на 1. 5 бар.
  6. Быстро закройте клапан, повернув ключ радиатора
  7. Проверьте манометр на вашем котле. Если оно слишком низкое, вам нужно снова поднять давление. Мы покажем вам, как здесь.

Почему в моем котле низкое давление?

Вот несколько причин, по которым давление в вашем котле слишком низкое.

  1. Со временем попадание воздуха в систему является нормальным явлением. Вы можете сказать, произошло ли это, потому что вы можете почувствовать холодные точки на радиаторах.Попробуйте удалить воздух из радиаторов, а затем увеличить давление в котле (как это сделать ниже).
  2. В системе центрального отопления есть утечка. Проверьте трубы, радиаторы и радиаторные клапаны на наличие признаков утечки, таких как ржавчина, коррозия или пятна. Вы можете не заметить воду, потому что она может испариться из-за тепла трубопровода, прежде чем у нее появится возможность капать.
  3. Расширительный бак внутри котла может нуждаться в подзарядке или замене. Это работа для квалифицированного инженера-теплотехника с сертификатом Gas Safe.
  4. Внутри предохранительного клапана может быть мусор. Это предохранительный клапан, который обычно сбрасывает воду, если давление в системе становится слишком высоким. Если на него капает вода, а манометр слишком низкий, ваш зарегистрированный инженер Gas Safe должен будет очистить или заменить предохранительный клапан.

Как я могу увеличить давление в котле?

Поднять давление в котле достаточно просто. Вы должны иметь возможность сделать это самостоятельно, не вызывая теплотехника.Мы сделали несколько видеороликов, чтобы помочь вам. Пожалуйста, просмотрите видео до конца, прежде чем пытаться увеличить давление в бойлере. Если вы предпочитаете не делать этого самостоятельно или не можете справиться с этим, ваш зарегистрированный инженер Gas Safe или служба поддержки клиентов Baxi будут рады помочь, хотя вам придется заплатить.

Часто задаваемые вопросы по котлам и отоплению | Бакси

Все вопросы и ответы

Как определить вероятность замерзания конденсатной трубы?

Зимний совет

Проверьте, проходит ли ваша конденсатопроводная труба по внешней стороне стены в любом месте. Трубка для конденсата — это небольшая, обычно белая пластиковая труба, выходящая из нижней части котла. Он отводит «конденсат», который представляет собой жидкость, образующуюся, когда все тепло отводится из газа, который сгорает для отопления и горячей воды, в канализацию.

Обычно конденсатопровод идет от котла к сливу под раковиной, но в некоторых случаях он может быть проложен через стену во внешний слив. Часть трубы, которая находится снаружи, скорее всего, замерзнет, ​​когда температура начнет стремительно падать.


Если ваш котел находится в неотапливаемой части дома, например, в гараже или на приусадебном участке, обращайтесь с конденсатной трубой так, как если бы она находилась снаружи.

Как работает отопительный котел?

Общая информация о котле

Отопительные котлы также известны как обычные, традиционные, открытые или обычные котлы.

Где я могу найти серийный номер своего котла?

Обслуживание котла

Серийный номер обычно можно найти на выпадающей панели на передней панели котла. У некоторых котлов есть бирка под котлом, которая выдвигается, чтобы показать серийный номер. Если вы не можете найти свой серийный номер, позвоните в службу поддержки клиентов Baxi 0330 678 0917 и сообщите название вашего котла, и они помогут вам его найти.

Что означают коды ошибок Baxi E133 или E28?

Устранение неисправностей

Если ваш котел отключился и показывает код ошибки E133 или E28, возможно, ваша конденсатопроводная труба замерзла.

Как работает комбинированный котел?

Общая информация о котле

Комбинированные или комбинированные котлы — самый популярный тип бытовых котлов, продаваемых в Великобритании.

Объяснение водоподготовки: как поддерживать вашу систему отопления в исправном состоянии

Обслуживание котла

Покупка нового котла — это большие вложения, и к ним не следует относиться легкомысленно, будь то покупка с бедствием, потому что ваш старый котел сломался и не может быть после ремонта, вы расширили свой дом и вам нужен более крупный бойлер, чтобы справиться с большим количеством радиаторов, или вы беспокоитесь о своем углеродном следе и хотите быть более энергоэффективным.

Советы по энергосбережению Вопросы и ответы

Совет по коронавирусу

Пока мы прикованы к дому, есть ли у вас какие-нибудь советы по экономии энергии, которые могут помочь нам сократить наши счета за топливо?

Что такое эталонный тест?

Benchmark

Benchmark — это признанная на национальном уровне схема, которая дает производителям и установщикам ответственность за обеспечение передовой практики установки, ввода в эксплуатацию и обслуживания бытовых систем отопления и горячего водоснабжения в соответствии со Строительными нормами Англии и Уэльса.

Что означают коды ошибок Baxi?

Устранение неисправностей

Если в вашем котле возникает проблема, на панели управления часто отображается код ошибки, который поможет вам или зарегистрированному установщику Gas Safe определить, что пошло не так.

Как оставаться в безопасности во время наводнений

Рекомендации по наводнениям

При серьезных наводнениях в некоторых районах Великобритании котельные и системы центрального отопления могут быть не вашим первым делом, но когда паводки утихнут, есть несколько важных вещей, которые следует учитывать помочь защитить вас и вашу семью.

Нужен ли мне детектор угарного газа для газового котла?

Газовая безопасность

Для безопасности вас и вашей семьи рекомендуется установить сигнализатор угарного газа в каждой комнате вашего дома, где есть газовая установка или отопление на твердом топливе.

Как сохранить дымоход котла в потолке?

Общая информация о котле

Если вы живете в доме, где есть дымоход котла, который нельзя проверить, поскольку он скрыт за стеной или потолком, вам необходимо установить смотровой люк.

Как предотвратить повторное замерзание трубы для конденсата

Зимний совет

После того, как труба разморозила и котел был успешно перезапущен, вы можете изолировать трубу водонепроницаемой и погодоустойчивой изоляцией, чтобы предотвратить повторное замерзание. Нажмите, чтобы посмотреть наше видео.

Могу ли я пользоваться ванной и душем одновременно?

Общая информация о бойлере

Если у вас есть накопитель горячей воды, который обычно находится в сушильном шкафу, у вас должна быть возможность одновременно принимать ванну и душ.

Какие дополнительные меры предосторожности принимают ваши инженеры, когда приходят ко мне домой?

Coronavirus Advice

Нашим главным приоритетом является безопасность наших клиентов и коллег в это время. Мы принимаем дополнительные меры предосторожности и действуем в соответствии с рекомендациями правительства, чтобы обеспечить безопасность вас и наших инженеров при выполнении работ на вашей территории.

Интеллектуальный комнатный термостат Baxi uSense

Умный комнатный термостат

Baxi uSense совместим со всеми комбинированными котлами, использующими выключатель 230 В под напряжением.Дополнительные функции, такие как диагностика неисправностей котла, активируются при подключении через OpenTherm.

Следующие котлы Baxi совместимы с OpenTherm:

Baxi 800
Baxi 600
Baxi 400
Baxi 200

Моя встреча была отменена. Когда я могу его перебронировать?

Coronavirus Advice

Мы ведем журнал всех встреч, которые нам пришлось отменить. Конечно, мы надеемся как можно скорее вернуться к работе в обычном режиме. Мы свяжемся с вами по SMS, телефону, электронной почте или письмом, чтобы договориться.

Какой у меня котел Baxi?

Общая информация о котле

Самый простой способ узнать, какой у вас котел Baxi, — это просмотреть прилагаемую к нему инструкцию. Всегда стоит хранить их в надежном месте, потому что они также включают контрольный список контрольных показателей, который ваш установщик должен был выполнить при установке котла, а также историю обслуживания котла, которую инженер должен заполнить при выполнении вашего ежегодного служба.

Однако, если у вас больше нет буклета с инструкциями, вы можете найти здесь серийный номер.

Что такое сертификат безопасности газа?

Газовая безопасность

В соответствии с Правилами газовой безопасности (установка и использование) 1998 года, владельцы сдаваемой в аренду жилой недвижимости должны организовать проверку газовой безопасности всех трубопроводов, приборов и дымоходов в каждой собственности, принадлежащей арендодателю. владеет и предоставляет в пользование арендаторам.

Основные советы по уходу за котлом

Обслуживание котла

Есть несколько простых работ по техническому обслуживанию, которые вы можете выполнить самостоятельно, чтобы поддерживать его в идеальном состоянии.

Какие бывают типы котлов?

Общая информация о котле

Мы расскажем о различных типах котлов, их преимуществах и недостатках, чтобы вы могли принять осознанное решение о том, какой тип котла вам нужен, когда придете на замену.

Зарегистрированы ли инженеры службы поддержки клиентов Baxi на газовую безопасность?

Безопасность газа

Да, наша общенациональная сеть инженеров службы поддержки клиентов Baxi работает в компании Baxi и имеет регистрацию Gas Safe.

Как защитить свой котел этой зимой

Зимний совет

Вот несколько шагов, которые вы можете предпринять, чтобы защитить свой котел и сохранить себя и своих близких в тепле и уюте даже в самую холодную погоду.

Оригинальные детали Baxi

Консультации по запасным частям

Может быть трудно отличить поддельную деталь, устанавливаемую в ваш котел, от подлинной детали, но это может существенно повлиять на работу системы отопления вашего дома.

Мы рекомендуем всегда просить вашего установщика использовать оригинальные детали Baxi, потому что они были протестированы и одобрены для использования в котлах Baxi.

Что такое задний котел?

Общая информация о котле

Резервные котлы (также известные как обратные котельные установки или BBU) стали популярными в 1966 году с запуском оригинальных Baxi Bermuda.Задний котел — это небольшой компактный котел, установленный в задней части очага открытого камина. Он расположен за газовым камином и обеспечивает дом горячей водой и центральным отоплением.

Нажмите, чтобы узнать все, что вам нужно знать о замене заднего котла.

Как работает системный котел?

Общая информация о бойлере

Системный бойлер или герметичная система — отличный вариант, если у вас более одной ванной комнаты или если ваша семья нуждается в горячей воде.

Как сбросить настройки котла?

Устранение неисправностей

Если ваш котел необходимо перезагрузить, наши видеоролики покажут вам, как, имеет ли ваш котел специальную кнопку сброса, переключатель ВКЛ / ВЫКЛ / СЕЛЕКТОР или ручку управления термостатом.

Нажмите, чтобы посмотреть наши видеоролики для получения дополнительной информации.

Насколько энергоэффективен мой котел?

ERP

Поскольку это одна из самых больших затрат для домовладельцев в Великобритании, стоит понимать, насколько энергоэффективен ваш котел и сколько вы можете сэкономить, заменив его новой высокоэффективной моделью.

В апреле 2018 года Строительные нормы и правила снова изменились, и теперь все новые котлы должны иметь КПД не менее 92%.

Каковы преимущества обслуживания котла

Обслуживание котла

Регулярное обслуживание может обезопасить вас и вашу семью, сэкономить ваши деньги и продлить срок гарантии.

Узнайте больше о преимуществах обслуживания котлов.

Что происходит при обслуживании котла

Обслуживание котла

Ежегодное обслуживание будет включать в себя тщательную проверку безопасности, осмотр и тестирование основных компонентов, чтобы убедиться, что ваш котел работает безопасно, эффективно и надежно.

5 распространенных неисправностей котла Baxi и способы их устранения

Хотите узнать, есть ли простое решение для неисправного котла Baxi?

Работа с неисправным котлом может быть стрессовой, но разве не было бы хорошо, если бы был простой способ диагностировать и устранить проблему ? Ну, может быть.

Я написал несколько из этих сообщений в блоге, чтобы охватить некоторые из наиболее распространенных неисправностей и проблем с популярных марок котлов , чтобы вы могли лучше понять проблему и организовать помощь. вам нужно — возможно, вы даже сможете попробовать пару из них сами!

СОВЕТ: Если у вас есть какие-либо сомнения или это непростое решение, такое как низкого давления или замороженный конденсат , НЕ пытайтесь отремонтировать котел самостоятельно — всегда звоните профессиональному инженеру-теплотехнику, имеющему сертификат Gas Safe. .

Итак, на этой неделе пришло время поближе познакомиться с типичными проблемами, связанными с котлами Baxi. Удобно сидеть?

О котлах Baxi

Возможно, у вас остались теплые воспоминания о британском производителе котлов Baxi, когда они были хорошо известны своими котлами в 60-х, 70-х и 80-х годах — однако времена изменились, как и бренд Baxi.

Прошли те времена, когда старые, неэффективные котлы Bermuda и костры правили днем, но, несмотря на это, бренд по-прежнему процветает, и теперь они производят современные высокоэффективные котлы с рейтингом A , на которые вы можете положиться on — запчасти доступны в Великобритании.

Baxi по-прежнему является популярным и уважаемым нарицательным именем в Великобритании, хотя в прошлом они немного отставали от конкурентов — теперь они снова на вершине своей игры и предлагают надежные продукты, которые производятся. до последнего, с 10-летней гарантией без всяких возражений , чтобы доказать это!

Общая неисправность 1: Baxi Solo 1PF и 2PF — блокировка котла

Если ваш котел заблокирован, это, скорее всего, связано с перегревом котла , и это относительно простое решение, которое вы можете попробовать самостоятельно.

Исправление: Сначала проверьте давление в котле и при необходимости долейте. Затем, для 1PF, проверьте левую сторону оранжевой ручки термостата , так как там должен быть красный термостат перегрева ; нажмите это, и это должно сбросить котел. На 2PF поверните ручку термостата до упора в положение «выключено» или «сброс» и снова включите.

Это должно снова запустить котел, однако, если проблема не исчезнет, ​​это может быть связано с неисправным насосом или блокировкой трубопровода , и в этом случае вам следует позвонить инженеру-теплотехнику для расследования.

Общая неисправность 2: Baxi 133HE Plus — течь котла

Это общая неисправность Baxi 133HE Plus и других моделей HE Plus , и вы узнаете об этом по большой утечке воды из-под днища котла. Когда эти котлы были изготовлены, корпус для переключающего клапана и насоса был сделан из пластика , поэтому после 5-7 лет он стал склонным к трещинам по волосам.

Исправление: Лучше всего заменить весь пластиковый кожух коллектора — что, к сожалению, может занять много времени, так как его может быть сложно снять.Как только вы зайдете так далеко, у вас может возникнуть соблазн попробовать заменить только шайбы, но обычно этот не решает проблему .

Я лично работал с этими конкретными котлами в прошлом, поэтому я не рекомендую заменять шайбы, если вы столкнулись с этой проблемой.

Поскольку внедрение пластинчатого теплообменника — довольно сложная задача, я всегда рекомендовал бы заменить весь блок корпуса для окончательного исправления — это может показаться более дорогостоящим, но сэкономит время и деньги в долгосрочной перспективе запустить.

Общая неисправность 3: Baxi 133HE Plus — громкий стук

Это общая неисправность HE Plus моделей , включая 133HE Plus. Если вы слышите громкий стук при возгорании котла — или он просто загорается и выключается, это может быть связано с тем, что горелка из минерального волокна склонна к ухудшению качества — обычно через 5-7 лет.

The Fix : Горелку для волокна следует заменить на с большой осторожностью , так как эта горелка очень хрупкая. НЕ ПРИКАСАЙТЕСЬ к верхней части, не пытайтесь чистить или чистить ее.

Общая неисправность 4: Baxi 100e и Baxi Bacelona — проблемы с зажиганием

Эти конкретные модели Baxi особенно подвержены проблемам с зажиганием. и постоянно блокируют . Это может быть связано с уплотнениями камеры сгорания котла, поскольку они со временем изнашиваются.

Исправление: Если уплотнения камеры изношены, повреждены или расколоты , замените их . Надеюсь, это решит проблему.

Общая неисправность 5: Комбинированный котел Baxi 105e — нет горячей воды

Если ваш комбинированный котел Baxi 105e не может обеспечить вас горячей водой, или вода нагревается только при включении центрального отопления , это может быть проблема с вашей шайбой .

Исправление: Шайбу диафрагмы можно заменить с помощью ремонтного комплекта . Это может быть кропотливая работа, поэтому вы можете просто заменить весь переключающий клапан .См. Наш блог о том, как диагностировать неисправный переключающий клапан для получения дополнительной информации.

Заключение

Надеюсь, этот блог был вам полезен при работе с неисправным котлом Baxi. Многие из вышеперечисленных проблем возникли из-за того, что Baxi, как и многие другие компании, имела около проблем с надежностью и проблем с ранними конденсационными котлами.

Однако с тех пор все эти проблемы были решены, и теперь они настолько уверены в в своих продуктах , что теперь предлагают 10-летнюю беспроигрышную гарантию на свой ассортимент Platinum.

У вас есть конкретный вопрос о неисправном котле Baxi ? Просто напишите мне комментарий ниже, и я сделаю все возможное, чтобы помочь!

Проблемы с котлом Baxi, советы по ремонту и способы устранения

Это руководство по типичным проблемам с котлами Baxi поможет вам распознать причину любых неисправностей и узнать, как быстро восстановить работу вашего дома с помощью отопления и горячей воды.В некоторых случаях вам понадобится инженер. Получите бесплатное предложение по ремонту котла от ближайших к вам инженеров в нашем сервисе.

Какие самые частые проблемы с котлом Baxi?



  1. Трубка замерзшего конденсата (E133 или E28)

  2. Любой из этих кодов ошибки означает, что трубка для конденсата может замерзнуть. Конденсатная труба отводит кислую воду, образовавшуюся из отработанного газа, от котла. Обычно он выходит наружу в канализацию, и из-за своего расположения существует риск замерзания.

    Как оттаять трубу замерзшего конденсата

    Трубы замерзшего конденсата можно разморозить, облив их теплой водой. Если вам неудобно делать это самостоятельно, вызовите дипломированного инженера.

  3. Низкое давление котла

  4. Если смотреть на манометр котла, стрелка должна находиться между 1,0 и 2,0, если давление упадет ниже этого значения, необходимо повторно нагнетать давление в агрегате. Все котлы со временем будут постепенно терять давление, но если произойдет резкое падение, то где-то в системе может быть утечка.Если вы подозреваете утечку, немедленно отключите подачу воды и обратитесь к зарегистрированному инженеру Gas Safe.

    Как увеличить низкое давление в котле

    Если утечки нет, вы можете сами увеличить давление в котле, чтобы вернуть его до уровня, на котором может работать ваш котел Baxi. Выполните эти 8 простых шагов, чтобы увеличить давление в котле.

  5. Утечка воды (H.02 — .06)

  6. Существует несколько возможных причин утечки, и ее местонахождение поможет определить неисправность.Причина во многих случаях — сломанный внутренний компонент, например, уплотнение насоса или напорный клапан. Если утечка происходит из клапана давления, давление в котле может быть слишком высоким. Если он исходит из уплотнения насоса, возможно, он изношен и нуждается в замене.

    Устранить протекающий бойлер Baxi

    Детали в старых котлах Baxi могли со временем износиться, что привело к утечке, и это может означать, что весь котел требует замены. В других случаях может потребоваться просто замена какой-либо детали, например насоса.В любом случае вам следует обратиться к зарегистрированному инженеру Gas Safe, чтобы диагностировать неисправность, которая вызвала утечку, и выполнить соответствующее устранение.

  7. Котел не зажигается

  8. Блокировка котла Baxi — это частая причина того, что котел не зажигается, что происходит при неисправности котла, которая может привести к повреждению, если котел продолжит работу. Общие причины блокировки котла Baxi включают перегрев (110), неисправность вентилятора (160), перегрев дымохода (E131) и проблему с печатной платой (PCB) (E168).

    Как добиться повторного розжига котла Baxi

    Если вы не видите ни одного из указанных выше кодов ошибок, возможно, проблема связана с подачей газа, проводами зажигания или электродами (необходимыми для образования пламени) или неисправным газовым клапаном.

    Чтобы решить проблему с подачей газа, попробуйте использовать в доме другие газовые приборы, например плиту, чтобы проверить, работает ли она. Если нет, скорее всего, проблема связана с газоснабжением. Если другие газовые приборы работают, пора обратиться к зарегистрированному инженеру Gas Safe, который сможет отремонтировать или заменить неисправные детали.

  9. Нет горячей воды

  10. Отсутствие горячей воды из кранов свидетельствует о том, что переключающий клапан изношен, неисправен или заклинил. Переключающий клапан должен открываться и пропускать воду в теплообменник при открытии горячего крана, который перекрывает воду, используемую для отопления.

  11. Горелка сломана (128)

  12. Громкий шум из котла указывает на то, что горелка сломалась, но это трудно диагностировать, если нанять инженера, зарегистрированного в Gas Safe, чтобы заглянуть внутрь котла.Итак, проверьте свой котел Baxi на код ошибки 128.

    Ремонт сломанной горелки

    Неисправная горелка чаще всего встречается в старых котлах Baxi, и из-за стоимости ее замены (до 450 фунтов стерлингов) замена котла может иметь больший финансовый смысл.



Для каких проблем с котлом Baxi нужен теплотехник?

Для решения некоторых распространенных проблем с котлом даже не требуется инженера, но чтобы узнать, когда он вам понадобится, воспользуйтесь таблицей ниже.

Проблема Возможная причина Вам нужен инженер?
Нет отопления и горячей воды Может быть вызвано несколькими причинами, включая сломанные диафрагмы и воздушные пробки, отказ моторизованных клапанов, проблемы с термостатом или низкий уровень воды Есть
Подтекает и капает Скорее всего, это сломанный внутренний компонент, но это будет зависеть от того, где течет вода из Есть
Стук, свист или бульканье Воздух в системе может быть причиной этого, в противном случае давление воды может быть слишком низким Есть
Контрольная лампа гаснет Термопара может сломаться, что в свою очередь прекращает подачу газа Есть
Потери давления Возможна утечка воды в системе, клапан сброса давления требует замены или из-за недавнего выпуска воздуха из радиаторов Нет, если нет утечки
Трубка замерзшего конденсата Эта неисправность должна отображаться на вашем котле в виде кода ошибки или предупреждения. Есть
Проблемы с термостатом Возможно, термостат выключен или неправильно настроен (время и т. Д.).) Рассмотрите возможность замены
Кеттлинг Накипь или шлам на теплообменнике Есть
Радиаторы не нагреваются Скопление шлама или воздуха в системе или неравномерное распределение тепла Необходимо удалить воздух из радиаторов, что не требует участия инженера, но если вы не хотите выполнять эту задачу самостоятельно
Котел сам отключается Возможно, низкое давление воды, проблема с термостатом или отсутствие потока воды из-за закрытого клапана, Есть

Коды ошибок котла Baxi

Когда в вашем котле Baxi возникает неисправность, он отображает код ошибки. Чтобы узнать, что это означает, просмотрите наш удобный список кодов ошибок Baxi.

Стоит ли вместо этого заменить котел Baxi?

Если у вас есть котел Baxi в течение некоторого времени, возможно, вы подумываете о том, чтобы установить новый. Если вы живете в отдельном доме, вы можете экономить до 305 фунтов стерлингов * в год. Воспользуйтесь приведенной ниже таблицей, чтобы узнать, сколько вы можете сэкономить в зависимости от вашего текущего номинала котла и вашего имущества.

Тип дома G ( F (70-74%) E (74-78%) Д (78-82%)
На две семьи £ 200 £ 140 £ 120 £ 120
Обособленный £ 305 £ 210 £ 180 £ 180
Отдельное бунгало £ 155 £ 105 £ 90 £ 90
Дом со средней террасой £ 175 £ 120 £ 105 £ 105
Дом со средней террасой £ 95 £ 65 £ 55 £ 55

Кого мне выбрать для замены бойлера Baxi?

Как только вы узнаете, что хотите заменить свой бойлер Baxi на новый, может быть сложно решить, кому вы должны его заменить.Одно можно сказать наверняка: человек, с которым вы идете, должен быть зарегистрированным газовым сейфом.

В конечном итоге ваше решение будет приниматься либо национальной компанией, либо местным инженером, так что какой из них вам подходит.

Если вы предпочитаете индивидуальный подход, то с местным инженером вы, скорее всего, будете разговаривать с одним и тем же человеком на протяжении всего общения. Местные инженеры также могут предложить очень конкурентоспособные цены, которые могут повлиять на вас.

Национальные компании смогут предлагать дополнительные услуги, такие как постоянное закрытие котла и серьезная защита бренда, что всегда является бонусом.

Мы не рекомендуем обращаться к первому инженеру, с которым вы разговариваете, поэтому рекомендуется получить ценовое предложение от трех инженеров, чтобы дать вам наилучшие шансы заключить для вас идеальную сделку.
Для наилучшего шанса заключить для вас выгодную сделку мы рекомендуем получить до 3 предложений от разных инженеров, которые вы можете получить с помощью нашего бесплатного сервиса.

Страхование котлов и текущее страхование

Для всех, у кого закончилась или заканчивается гарантия на котел, стоит подумать о страховании котла.Это можно легко сделать с вашим поставщиком энергии, но вы не обязаны это делать. Если вы считаете, что страхование котлов — лучший вариант, обратите внимание на те, которые предлагают ежегодное обслуживание и проверки безопасности.

Гарантия на котел Baxi

На большинство котлов Baxi стандартная гарантия составляет 2-7 лет. Воспользуйтесь нашим полным руководством по гарантиям Baxi, чтобы точно знать, чего ожидать. Чтобы гарантия на котел оставалась в силе, обслуживание необходимо будет проводить ежегодно, это означает, что вам нужно будет организовать обслуживание котла Baxi на каждый год гарантии.

Отправьте нам запрос сегодня, чтобы получить бесплатные расценки на новый котел и найти надежных инженеров рядом с вами с помощью нашего бесплатного сервиса.

* Согласно последним данным Energy Saving Trust


Получить котировки котла


Получите расценки на поставку и установку нового котла прямо сейчас


Сравните цены и обзоры на котлы Baxi 2021


Компания Baxi, имеющая корни в 1866 году и имеющую сеть из более чем 200 квалифицированных инженеров в Великобритании, всегда была ориентирована на инновации, технологии и совершенство.Все котлы Baxi предназначены для работы на природном газе, но для некоторых моделей доступна конверсия для сжиженного нефтяного газа.

При сравнении котлов необходимо обратить внимание на несколько важных моментов, включая номинальную мощность, эффективность, срок гарантии и потенциальную цену.

  • Номинальная мощность: Номинальная мощность, измеренная в киловаттах (кВт), даст вам представление о том, какую мощность котел способен выдавать. Это одна из самых важных вещей, которую следует проверить при сравнении котлов, поскольку определенная мощность будет больше соответствовать потребностям вашего дома в отоплении и горячей воде.
  • КПД: Показывает, сколько топлива, используемого котлом, преобразуется в энергию, используемую для нагрева системы центрального отопления и горячего водоснабжения. Многие современные котлы Baxi имеют рейтинг эффективности ErP 93%. Это означает, что на каждый 1 фунт стерлингов, потраченный на отопление вашего дома, только 7 пенсов теряются в отходящих газах, образующихся при работе газового котла.
  • Гарантия: Приятно знать, что после установки нового котла на вас распространяется действие гарантии.На многие котлы Baxi теперь предоставляется гарантия от 7 до 10 лет, что является длительным периодом времени.
  • Цена: Котел Baxi потенциально будет стоить от 600 до 1000 фунтов стерлингов, что является очень разумной ценой для котла с эффективностью и надежностью Baxi.

Посмотрите, как котлы Baxi сравниваются с существующим котлом, используя наш инструмент сравнения котлов. Вы можете сравнить основную информацию о 4 различных котлах, нажав на символ «добавить котел».

Сравнить Комбинированные котлы Baxi

Котлы

Combi — это компактные и экономичные агрегаты, которые нагревают воду для горячего бытового потребления по запросу перед подачей непосредственно на выход горячей воды, а не хранят ее в накопителе горячей воды. Комбинированные котлы Baxi обладают высокой эффективностью и имеют гарантию от 3 до 10 лет.

Модель котла кВт КПД Гарантия Типичная цена
Газовый котел Baxi Duo-tec Combi 24 21 кВт 92% 7 лет 761 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Duo-tec Combi 28 25.9 кВт 92% 7 лет 812 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 224 Combi 21,8 кВт 93% 3 года 549 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 228 Combi 21.8 кВт 93% 3 года 572 фунтов стерлингов ПОСМОТРЕТЬ
Baxi 800 Platinum + Комбинированный газовый котел 40 кВт 34.4 кВт 93% 10 лет 1 307 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Duo-tec Combi 28 LPG 25.9 кВт 92% 7 лет 980 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue Advance Combi 24 21.2 кВт 93% 10 лет 962 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue Advance Combi 28 25.3 кВт 93% 10 лет 1,274 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue Advance Combi 33 29.6 кВт 93% 10 лет 1405 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue Advance Combi 40 33.9 кВт 93% 10 лет 1 482 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Platinum Combi 24 24 кВт 92% 10 лет 928 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Platinum Combi 28 28 кВт 92% 10 лет 1015 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Platinum Combi 33 33 кВт 92% 10 лет 1 087 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Platinum Combi 40 40 кВт 92% 10 лет 1276 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Duo-tec Combi 33 30.3 кВт 92% 7 лет 898 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Duo-tec Combi 40 34.4 кВт 92% 7 лет 908 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 424 Combi 21.8 кВт 93% 5 лет 649 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 428 Combi 21,8 кВт 93% 5 лет 687 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 624 Combi 21.2 кВт 93% 7 лет 789 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 630 Combi 21.2 кВт 93% 7 лет 879 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 636 Combi 26.4 кВт 93% 7 лет 1050 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 825 Combi 21.2 кВт 93% 10 лет £ 858 ПОСМОТРЕТЬ
Газовый котел Baxi 830 Combi 21.2 кВт 93% 10 лет 955 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 836 Combi 26,4 кВт 93% 10 лет 1 096 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Combi 105 HE 30 кВт 30 кВт 87.3% 2 года 948 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi Neta-Tec Combi 33 GA 33 кВт 89% 5 лет 1110 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue + Combi 24 24 кВт 89.1% 7 лет 910 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue + Combi 28 28 кВт 89,1% 7 лет 959 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi EcoBlue + Combi 33 33 кВт 89.1% 7 лет 995 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 124 Combi 24 кВт 89,1% 2 года 785 фунтов стерлингов ПОСМОТРЕТЬ
Газовый котел Baxi 128 Combi 28 кВт 89.1% 2 года 835 фунтов стерлингов ПОСМОТРЕТЬ

Сравните стоимость обычных котлов Baxi

Обычный котел устанавливается как часть системы отопления, в которую также входят накопительный бак холодной воды, расширительный бак и накопитель горячей воды. Их следует рассматривать только в том случае, если в вашей собственности уже есть соответствующие трубопроводы.

Сравнить цены на системные котлы Baxi

По принципу действия системные котлы находятся где-то посередине между комбинированными и обычными котлами.Они нагревают воду прямо из водопровода, но хранят ее в накопителе с горячей водой. Это означает, что они не занимают столько места, как обычные котлы, и могут удовлетворить более высокие потребности в горячей воде, чем комбинированные.

Baxi Bahama 100 Газовый настенный комбинированный котел

1 Газовый настенный комбинированный котел Baxi Bahama 100 Инструкция по установке и обслуживанию BAXI

2 Page 2 Природный газ Baxi Bahama 100 G.C.Nº Baxi Limited — один из ведущих производителей бытовой техники для отопления в Великобритании. Нашим главным приоритетом является предоставление нашим клиентам высококачественных услуг. Качество заложено в каждом продукте Baxi — продуктах, которые отвечают требованиям и потребностям клиентов, предлагая выбор, эффективность и надежность. Чтобы не отставать от меняющихся тенденций, мы взяли на себя обязательство разрабатывать новые идеи с использованием новейших технологий с целью продолжения производства продуктов, которые клиенты хотят покупать. Котел соответствует требованиям нормативных документов «Котел (КПД)» 1993 г. № 3083 и считается соответствующим требованиям Директивы 92/42 / EEC о требованиях к энергоэффективности для новых водогрейных котлов, работающих на жидком или газообразном топливе: — Тип испытание в соответствии с Правилом 5 сертифицировано: Уполномоченным органом Продукт / производство, сертифицированным: Уполномоченным органом Только для Великобритании / IE.Baxi также является крупнейшим производственным партнером в стране. Каждый, кто работает в компании, стремится к качеству, потому что как акционеры мы знаем, что довольные клиенты означают постоянный успех. Мы надеемся, что вы получите удовлетворительное обслуживание от Baxi. Если нет, дайте нам знать. Baxi является аккредитованной компанией BS-EN ISO 9001

.

3 Содержание стр. 3 Раздел Стр. 1.0 Введение Общая компоновка Эксплуатация устройства Технические данные Размеры и крепления Подробные сведения о системе Требования к месту установки Установка Электрооборудование Ввод в эксплуатацию котла Установка внешнего корпуса Обслуживание котла Замена компонентов Краткий перечень деталей Блок-схема поиска неисправностей Блок-схема зажигания Примечания 49

4 1.0 Введение стр. 4 Рис. 1 Рис. 2 Журнал контрольных показателей В рамках общеотраслевой инициативы по контрольным испытаниям все котлы Baxi теперь включают Журнал регистрации установки, ввода в эксплуатацию и обслуживания.Внимательно прочтите Журнал регистрации и заполните все разделы, относящиеся к устройству и установке. Сюда входят разделы, посвященные типу используемых средств управления, промывке системы, рабочему давлению горелки и т. Д. Подробная информация из Журнала регистрации потребуется в случае любых гарантийных работ. Кроме того, есть раздел, который нужно заполнять при каждом последующем регулярном служебном посещении. ПРИМЕЧАНИЕ. Этот прибор должен быть установлен в соответствии с инструкциями производителя и действующими нормативами. Внимательно прочтите инструкции перед установкой или использованием прибора.1.1 Описание 1. Baxi Bahama 100 — полностью автоматический газовый настенный комбинированный котел. Он герметичен и оснащен вентилятором и будет обслуживать центральное отопление и горячую воду из сети. 2. Котел предварительно настроен на максимальную мощность 29,3 кВт (100 000 БТЕ / ч) для горячей воды. На заводе центральное отопление установлено на 80 000 БТЕ / ч, но при необходимости его можно установить от 50 000 до 100 000 БТЕ / ч. 3. Он разработан для использования на природном газе (G20) и может быть преобразован для использования пропана. 4. Котел пригоден для использования только в полностью герметичных системах отопления.Приоритет отдается ГВС. 5. Наклейка с указанием модели, серийного номера и номера газового совета расположена на задней стороне нижней дверной панели внешнего корпуса (рис. 1). 6. Табличка данных котла расположена на задней стороне лицевой панели (рис. 2). 7. Котел предназначен для установки в жилых / коммерческих / легких промышленных помещениях E.M.C. среды только при регулируемой поставке счетчика. 8. Котел должен быть установлен с одним из специально разработанных дымоходов, таких как стандартный комплект горизонтального дымохода, деталь №. Все системы должны быть тщательно промыты и обработаны ингибитором (см. Раздел 6.2). 1.2 Установка 1. Устройство подходит для установки только в G.B. и И. и должны быть установлены в соответствии с действующими правилами. Для Ирландии установите в соответствии с l.s.813 УСТАНОВКА ГАЗОВЫХ ПРИБОРОВ. Установка должна выполняться зарегистрированным установщиком CORGI или другим компетентным лицом и в соответствии с соответствующими требованиями НОРМ ПО БЕЗОПАСНОСТИ ГАЗА (установка и использование), СТРОИТЕЛЬНЫХ НОРМ (Шотландия) (консолидация), МЕСТНЫХ СТРОИТЕЛЬНЫХ НОРМ, ТЕКУЩЕГО Я.E.E. ПРАВИЛА ЭЛЕКТРОПРОВОДКИ и официальные законы местного водохозяйственного предприятия. Если не дается никаких конкретных инструкций, следует сделать ссылку на соответствующие БРИТАНСКИЕ СТАНДАРТНЫЕ КОДЕКСЫ ПРАКТИКИ. 1.3 Дополнительные аксессуары КОМПЛЕКТ ДЕТАЛИ № КОМПЛЕКТЫ ГОРИЗОНТАЛЬНОГО ДЫМОХОДА Удлинитель дымохода 0,25 м Удлинитель дымохода 0,5 м Удлинитель дымохода 1 м (Используйте два комплекта для 2 м и т. Д.) Колено дымохода 45 ° (уменьшите общую длину дымохода на 0,5 м при установке этого колена) Колено дымохода 90 ° ( Уменьшите общую длину дымохода на 1 м при установке этого изгиба) Стеновая облицовка / Внутреннее крепление ВЕРТИКАЛЬНЫЕ КОМПЛЕКТЫ ДЫМОХОДА Дымоход — диаметр 125/80 мм Концентрический двойной дымоход — диаметр 80 мм ПРИНАДЛЕЖНОСТИ ДЛЯ УПРАВЛЕНИЯ Программируемый комнатный термостат (24 часа) Программируемый комнатный термостат (7 дней) Встроенный электронный Комплект таймера (7 дней) Встроенный электромеханический комплект таймера (12 часов утра / вечера) FUEL KIT Преобразование сжиженного нефтяного газа — пропан

5 2.0 Общий макет страницы Макет 1. Задняя панель 2. Воздушная камера 3. Узел вентилятора 4. Первичный теплообменник 5. Камера сгорания 6. Узел горелки и электроды 7. Узел газового клапана 8. Автоматический воздухоотводчик 9. Реле потока Нагревательный контур 10. Реле потока Контур ГВС 11. Циркуляционный насос 12. Лицевая панель 13. Предохранительный термостат 14. Датчик термостата ЦО 15. Трехходовой клапан 16. Пластинчатый теплообменник ГВС 17. Переключатель включения-выключения 18. Регулировка температуры ГВС 19. Регулировка температуры нагрева 20. Зеленый Свет — Включение 21.Оранжевый свет — горелка включена 22. Красный свет — пропадание пламени 23. Переключатель сброса пропадания пламени 24. Манометр 25. Реле давления воздуха 26. Дополнительные встроенные таймеры 27. Расширительный бак 2.2 Номенклатура, используемая в данной инструкции ГВС — ГВС — Плата центрального отопления CVI — плата зажигания Плата ECS — плата управления

6 3.0 Работа устройства стр. 6 ПРИМЕЧАНИЕ: Все таймеры задержки, упомянутые в 3.1 и 3.2 перекрываются потреблением горячей воды для бытового потребления. 3.1 Режим центрального отопления 1. При потребности в отоплении насос циркулирует воду через первичный контур. При расходе приблизительно 125 л / ч срабатывает реле протока центрального отопления, инициируя последовательность зажигания. 2. Основная горелка зажигается с малой скоростью, затем газовый клапан регулирует расход газа для поддержания температуры нагрева, измеренной датчиком термостата. 3. Когда температура подачи превышает заданную температуру, происходит трехминутная задержка перед автоматическим повторным включением горелки (антицикличность).В этот период насос продолжает работать. 4. Когда потребность удовлетворена, горелка гаснет, и насос продолжает работать в течение 30 секунд (перебег насоса). 3.2 Режим ГВС 1. Приоритет отдается ГВС. Потребность в водопроводном кране или душе будет преобладать над любыми требованиями к центральному отоплению. 2. Поток воды приводит в действие реле протока ГВС, которое запрашивает изменение положения 3-ходового клапана. Это позволит насосу циркулировать первичную воду через пластинчатый теплообменник ГВС.3. Горелка загорится автоматически, и температура горячей воды будет регулироваться датчиком термостата. 4. Когда потребность в ГВС прекращается, горелка гаснет, а переключающий клапан остается в режиме ГВС, если нет потребности в центральном отоплении. 3.3 Режим защиты от замерзания 1. Режим защиты от замерзания является неотъемлемой частью прибора, когда он находится в положении для горячего водоснабжения и центрального отопления. Если температура в системе опускается ниже 5 ° C, котел будет работать на минимальной настройке до тех пор, пока температура подачи не достигнет 30 ° C.Дополнительная защита может быть включена с помощью системного термостата от замерзания. 3.4 Защита насоса 1. Система управления постоянно контролирует время с момента последней работы насоса. Это приведет к тому, что насос будет работать на 10 секунд так часто, чтобы предотвратить заедание.

7 4.0 Технические характеристики стр.7

8 5.0 Размеры и крепления стр.8

9 6.0 Страница «Сведения о системе» Информация 1. Комбинированный котел Baxi Bahama 100 является продуктом, одобренным в соответствии с законодательством по воде. Чтобы соответствовать требованиям Water Byelaws, обратите внимание на следующие требования и примечания по установке (IRN). a) IRN Требования к установке и примечания см. в тексте записи. б) Постановление IRN 90 и 9l.c) Устав IRN. Ссылка на публикации WRC, Справочник по водопроводной арматуре и материалам и Справочник постановлений по водоснабжению дает полную информацию о постановлениях и IRN. 6.2 Контур центрального отопления 1. Устройство подходит ТОЛЬКО для полностью ЗАПЕЧАТАННЫХ СИСТЕМ. Обработка систем циркуляции воды Все системы циркуляции воды будут подвержены коррозии, если не будет применена соответствующая обработка воды. Это означает, что эффективность системы будет снижаться по мере того, как коррозионный шлам накапливается в системе, что может привести к повреждению насоса и клапанов, шуму котла и проблемам с циркуляцией.Для оптимальной производительности после установки этот котел и связанную с ним систему центрального отопления необходимо промыть в соответствии с инструкциями, приведенными в BS 7593: 1992 Обработка воды в системах центрального отопления для горячего водоснабжения. Это должно включать использование запатентованных моющих средств, таких как BetzDearborn Sentinel X300 или X400, или Fernox Superfloc. Полные инструкции прилагаются к продуктам, но для получения немедленной информации свяжитесь напрямую с BetzDearborn () или Fernox (). Для долгосрочной защиты от коррозии и накипи после промывки рекомендуется дозировать ингибитор, такой как BetzDearborn Sentinel X100, или Fernox MB-1, или Copal в соответствии с рекомендациями, приведенными в BS 7593: 1992.Отсутствие промывки и добавления ингибитора в систему может привести к аннулированию гарантии на устройство. Важно проверять концентрацию ингибитора после установки, модификации системы и при каждом обслуживании в соответствии с инструкциями производителя. (Тестовые наборы можно приобрести в магазинах ингибиторов.) Для получения информации или совета по любому из вышеперечисленных обращайтесь на горячую линию Baxi. 6.3 Байпас 1. Котел имеет встроенный байпас с предварительной настройкой, и в большинстве случаев этого должно быть достаточно. Однако при определенных обстоятельствах e.г. в системах с высоким сопротивлением и TRV, установленными на всех радиаторах, может потребоваться установка внешнего байпаса. Это должен быть автоматический клапан, а не задвижка или шаровой кран. Клапан должен быть установлен между подающей и обратной линиями отопления в котел перед любой другой частью системы, например, радиаторами, переключающими клапанами и т. Д. В случае сомнений обращайтесь в службу технической поддержки. (скорость потока см. на стр. 7). 6.4 Управление системой 1. Котел предназначен для использования в системе отопления, имеющей внешнее управление, т.е.е. минимум таймера. 2. Подходящие комплекты таймера доступны в качестве дополнительных принадлежностей. 3. Для оптимальных условий эксплуатации и максимальной экономии рекомендуется установка программируемого термостата, такого как один из контроллеров Baxi Bahama 100.

10 6.0 Подробные сведения о системе стр. 10 Рис. Заполнение системы и создание давления 1. Необходимо предусмотреть соединение точки заполнения на обратном трубопроводе центрального отопления для облегчения начального заполнения и создания давления, а также любой последующей замены / пополнения потери воды.2. Выбранный метод заполнения должен соответствовать всем применимым постановлениям о водоснабжении и использовать утвержденное оборудование. 3. Обращаем ваше внимание на: IRN 302 и Постановление 14. Рис. Герметичные первичные контуры могут быть заполнены или пополнены посредством временного соединения между контуром и подающей трубой при условии наличия указанного в списке двойного обратного клапана или какого-либо другого не менее эффективного Устройство предотвращения обратного потока постоянно подключено на входе к контуру, а временное соединение удаляется после использования (рис.3). 6.6 Расширительный бак (только центральное отопление) 1. Расширительный бак прибора предварительно заправлен до 1 бара (10 фунтов / дюйм²). Следовательно, минимальное давление холодного наполнения составляет 1 бар. Судно подходит для правильной эксплуатации для систем емкостью до 125 литров (27,5 галлона). Для большей производительности системы необходимо установить дополнительный расширительный бак — см. BS 7074 Pt Клапан сброса давления (рис. 4) 1. Клапан сброса давления установлен на 3 бар, поэтому все трубопроводы, фитинги и т. Д. Должны подходить для давлений. более 3 бар.2. Выпускная труба сброса давления должна быть диаметром не менее 15 мм, непрерывно спускаться вниз и выпускаться за пределы здания, предпочтительно через дренаж. Он должен быть проложен таким образом, чтобы не создавать опасности для пассажиров и не приводить к повреждению проводки или электрических компонентов. Конец трубы должен заканчиваться вниз и к стене. 3. Слив не должен находиться над окном, входом или другим общественным доступом. Следует учитывать возможность выхода кипящей воды / пара из трубы.

11 6.0 Страница «Сведения о системе» Контур горячего водоснабжения 1. Все контуры ГВС, соединения, арматура и т. Д. Должны полностью соответствовать действующим стандартам и постановлениям о водоснабжении. 2. Обращаем ваше внимание на: IRN 116 и Положения 90 и 91. Герметичные первичные контуры и / или вторичные системы горячего водоснабжения должны включать средства для компенсации теплового расширения воды, чтобы предотвратить любые выбросы из контура и / или системы, за исключением в аварийной ситуации.3. Если система включает в себя какое-либо устройство, предотвращающее обратное расширение воды в направлении подачи (обратный клапан, запорный кран с неплотной перемычкой, водомер, устройство для очистки воды), тогда необходимо установить расширительный бак (например, Zilmet 160 мл, R 1/2 15 бар). В соответствии с постановлением 91 обратный клапан также должен быть установлен на подаче, как показано, для обеспечения эффективной работы, а также для предотвращения обратного потока горячей воды в подающую трубу. 4. Если расширение горячей воды не предусмотрено, может возникнуть высокое давление, которое может привести к повреждению арматуры и устройств в системе.5. Максимальное рабочее давление в сети котла составляет 10 бар (150 фунтов / дюйм²), поэтому все трубопроводы, соединения, фитинги и т. Д. Должны быть рассчитаны на давление выше 10 бар. Редукционный клапан должен быть установлен для давлений, превышающих 10 бар. Производитель любой выпускной арматуры, например, душевого клапана, может потребовать более низкое максимальное давление. При снижении давления необходимо учитывать все фитинги, подключенные к системе ГВС. 6.9 Клавиша душа 1 Расширительный бак 2 Первичный теплообменник 3 Защитный термостат 4 Датчик термостата ЦО 5 3-ходовой клапан 6 Пластинчатый теплообменник ГВС 7 Реле потока ЦО 8 Насос 9 Манометр 10 Дроссельный клапан ЦО 11 Вход газа 12 Вход сети ГВС 13 Реле потока ГВС 14 Обратный клапан ЦО 15 Клапан сброса давления 16 Контур наполнения 17 Регулятор расхода 18 Фильтр 19 Газовый клапан 1.Если управление душем осуществляется от прибора, оно должно быть термостатического или сбалансированного по давлению. Душевые клапаны термостатического типа обеспечивают максимальный комфорт и защищают от воды при слишком высокой температуре. Существующие элементы управления могут не подходить — обратитесь к производителю душевого клапана. Зоны жесткой воды 1. Если зона установки распознается как ЗОНА ЖЕСТКОЙ ВОДЫ, тогда необходимо установить подходящее устройство для обработки водопроводной воды, подаваемой в котел.

12 7.0 Требования к месту стр. 12 Рис. 5 Рис. Информация 1. Установка должна выполняться зарегистрированным установщиком CORGI или другим зарегистрированным компетентным лицом и в соответствии с соответствующими требованиями текущих ПРАВИЛ БЕЗОПАСНОСТИ ГАЗА (установка и использование) ЗДАНИЯ ПОЛОЖЕНИЯ (Шотландия) (объединение), МЕСТНЫЕ СТРОИТЕЛЬНЫЕ ПОЛОЖЕНИЯ, текущий IEE ПРАВИЛА МОНТАЖА и официальные законы МЕСТНОГО ВОДОСНАБЖЕНИЯ. Если не дается никаких конкретных инструкций, следует сделать ссылку на соответствующие БРИТАНСКИЕ СТАНДАРТНЫЕ КОДЕКСЫ ПРАКТИКИ.Для Ирландии установите в соответствии с IS 813 УСТАНОВКА ГАЗОВЫХ ПРИБОРОВ. 7.2 B.S. Своды правил Стандарт BS 6891 BS 5546 BS 5449 Часть 1 BS 6798 BS 5440 Часть 1 BS 5440 Часть 2 BS 7074 BS 7593 Установка объема газа. Монтаж горячего водоснабжения для бытовых нужд. Системы горячего водоснабжения с принудительной циркуляцией. Установка газовых водогрейных котлов. Дымоходы. Вентиляция. Расширительные баки и вспомогательное оборудование для систем закрытого водоснабжения. Обработка воды в системах горячего водоснабжения и центрального отопления.ПРЕДУПРЕЖДЕНИЕ — Добавление чего-либо, что может помешать нормальной работе устройства без явного письменного разрешения Baxi Limited, может аннулировать гарантию на устройство и нарушить ПРАВИЛА БЕЗОПАСНОСТИ ГАЗА (установка и использование). 7.3 Свободные пространства (Рис. 5 и 6) 1. Для установки котла требуется ровная вертикальная площадка. 2. Эти размеры включают необходимые зазоры вокруг котла для снятия корпуса, доступа гаечного ключа и движения воздуха. Дополнительные зазоры могут потребоваться для прохождения труб вокруг местных препятствий, таких как балки, идущие параллельно передней стороне котла.7.4 Расположение 1. Котел может быть прикреплен к любой подходящей стене с дымоходом, проходящим через внешнюю стену или крышу и выходящим в атмосферу в положении, позволяющем удовлетворительно удалять продукты сгорания и обеспечивать достаточную подачу воздуха. Котел должен быть установлен внутри здания, если иное не защищено подходящим ограждением, например, гаражом или флигелем. (Котел можно установить внутри шкафа — см. Раздел 7.5). 2. Если котел установлен в неотапливаемом помещении, рекомендуется оставить селекторный переключатель ВКЛ / ВЫКЛ в положении ГВС и центрального отопления для защиты от замерзания.3. Если котел установлен в помещении с ванной или душем, необходимо руководствоваться действующими нормами I.E.E. ПРАВИЛА МОНТАЖА и СТРОИТЕЛЬСТВА. Если котел должен быть установлен в здании с деревянным каркасом, необходимо сделать ссылку на документ DM2 компании British Gas.

13 7.0 Требования к месту, стр. Вентиляция отсеков 1. Если устройство установлено в шкафу или отсеке, вентиляционные отверстия не требуются.ПРИМЕЧАНИЕ. Ярлык вентиляции на передней стороне внешнего корпуса НЕ ДОЛЖЕН БЫТЬ УДАЛЕН, если прибор установлен в отсеке или шкафу. 2. BS 5440: Часть 2, пункт 4.2 относится к закрытым приборам, установленным в отсеках. Без вентиляции прибор будет работать достаточно прохладно. Рис. Подача газа 1. Газовая установка должна соответствовать BS. Подключение к прибору представляет собой медный хвостовик диаметром 22 мм, расположенный сзади газового крана (рис. 8). 3. Убедитесь, что трубопровод от счетчика до прибора имеет соответствующий размер.Не использовать трубы меньшего диаметра, чем газовый штуцер котла (22 мм). 7.7 Электропитание 1. Внешняя проводка должна быть правильно заземлена, поляризована и соответствовать току I.E.E. ПРАВИЛА ЭЛЕКТРОПРОВОДКИ. 2. Питание от сети 230 В ~ 50 Гц Z с предохранителем на 3 А. ПРИМЕЧАНИЕ. Способ подключения к электросети должен обеспечивать полную гальваническую развязку устройства. Подключение может осуществляться через двухполюсный изолятор с предохранителями с зазором между контактами не менее 3 мм на всех полюсах и только для обслуживания котла и управления системой.

14 7.0 Требования к месту установки стр. 14 Рис. 9 Рис. Дымоход 1. Для установок, в которых вывод дымохода недоступен снаружи, доступен комплект для внутренней установки. Его можно получить непосредственно в компании Baxi Heating. При заказе укажите номер детали. 2. В следующих инструкциях указаны общие требования к размещению оконечных устройств дымохода. Рекомендации для дымоходов приведены в BS 5440 Pt. Если вывод установлен в пределах 1 метра (39 дюймов) от пластикового желоба, в пределах 500 мм (19 ½ дюйма) от окрашенного карниза или окрашенного желоба, алюминиевый экран длиной не менее 1 метра ( 39 дюймов) должен быть установлен на нижней стороне желоба или окрашенной поверхности.Между экраном и желобом должно оставаться 5 мм (3/16 дюйма) воздушного пространства (рис. 9). 4. Если с терминала происходит выброс на пути или проход, убедитесь, что продукты сгорания не будут мешать и что терминал не будет препятствовать проходу. 5. Если терминал находится менее чем на 2 метра (78¾ дюйма) над балконом, над землей или над плоской крышей, к которой люди имеют доступ, то необходимо обеспечить подходящую защиту терминала. Положение клеммы с минимальным расстоянием (рис. 10) (мм) A B C D E F G H I J K L Непосредственно под открывающимся окном или другим проемом, e.г. воздушный кирпич. Ниже желобов. Ниже карниза грунтовые трубы или водосточные трубы. Под балконами или крышей автомобильного навеса. Из вертикальных водосточных труб и грунтовых труб. С внутренних или внешних углов. На уровне земли, крыши или балкона. С поверхности, обращенной к терминалу. От терминала напротив терминала. Вертикально от терминала на той же стене. Горизонтально от терминала на той же стене. Для проема автомобильного навеса (например, двери, окна) в жилое помещение

15 7.0 Требования к месту стр. 15 Рис. Размеры дымохода См. Раздел 1.2. Стандартный комплект горизонтальных дымоходов позволяет использовать дымоходы длиной от 200 мм (7 7/8 дюйма) до 1 м (39 3/8 дюйма) от колена до вывода (рис. 11). Максимально допустимая эквивалентная длина дымохода: 4 метра. ПРИМЕЧАНИЕ. На каждые дополнительные 45º изгиба дымохода будет приходиться эквивалентная длина дымохода 0,5 м. например. 45º = 0,5 м, 90º = 2 x 45º = 1 м и т. Д. Обвязка вывода дымохода 1. Обвязка должна быть установлена, как только дымоход будет надежно закреплен. 2. Возьмите три краевых зажима из комплекта и установите на внутреннем фланце облицовки на равном расстоянии (Рис.11б). 3. Фланцами к стене наденьте накладку на клемму (рис. 11c). При необходимости можно нанести полоску герметика на заднюю поверхность облицовки. 4. Плотно надавите на обшивку, чтобы крайние зажимы вошли в зацепление с защитным кожухом дымохода (рис. 12). 1. Когда правила практики предписывают использование защитных кожухов, их можно получить у большинства продавцов-сантехников и строителей. Рис. При заказе ограждения клемм укажите номер модели устройства. 3. Для уточнения размеров клемм и номеров моделей защитных ограждений можно связаться с указанными ниже производителями ограждений.Tower Flue Components Ltd., Тауэр Хаус, Вейл Райз, Тонбридж, Кент. Тел: Quinnell, Barrett & Quinnell, 884 Old Kent Road, London, SE15 1NL. Тел: Защитное ограждение вывода дымохода должно быть расположено по центру над выводом и закреплено, как показано на рисунке.

16 7.0 Страница требований к месту установки дымовых газов 1. Baxi Bahama 100 может быть оснащен дымовыми системами, как показано на рисунке.2. Стандартный дымоход подходит только для горизонтального применения. 3. Максимально допустимая эквивалентная длина дымохода составляет: — по горизонтали 4,0 метра по вертикали 4,0 метра по вертикали (сдвоенный) 22,0 метра 4. Необходимо учитывать любые дополнительные изгибы в линии дымохода. Их эквивалентные длины: — Концентрические трубы: колено 45º 0,5 метра Колено 90º 1,0 метра Трубы двойного дымохода Колено 45º 0,25 метра Колено 90º 0,50 м ПРИМЕЧАНИЕ. Колено, поставляемое со стандартным горизонтальным дымоходом, не учитывается в расчетах эквивалентной длины.5. На иллюстрациях напротив показаны примеры максимальной эквивалентной длины. 6. Полную информацию о номерах деталей и описаниях всех дополнительных компонентов и комплектов дымохода можно найти в Руководстве по установке газовых котлов центрального отопления Baxi. 7. Инструкции по установке и настройке включены в каждый комплект.

17 8.0 Установка, стр.17 Рис. Начальная подготовка Перед подключением необходимо проверить подачу газа, тип газа и давление на пригодность (см. Раздел 7.6). ПРИМЕЧАНИЕ: Если котел должен быть предварительно смонтирован, следуйте как этим инструкциям, так и инструкциям на блоке котла. 1. Извлеките фиксирующий шаблон (рис. 13) из фиксирующей коробки. 2. После рассмотрения требований к месту (см. Раздел 7.0) разместите шаблон на стене, убедившись, что он выровнен как по горизонтали, так и по вертикали. На этом этапе не снимайте ленту, закрывающую соединения кранов. 3. Отметьте положение верхнего центрального отверстия для настенной панели. 4. Отметьте центр дымового отверстия (задний выход). Для бокового выхода отметьте, как показано.При необходимости отметьте положение газовой и водопроводной труб. Удалите шаблон. 5. Вырежьте отверстие для дымохода (минимальный диаметр 107 мм). 6. Просверлите стену и установите дюбели, как указано ранее. Прикрепите настенную пластину к стене за верхнее центральное отверстие. 7. Убедившись, что настенная пластина выровнена по горизонтали и вертикали, просверлите и закройте оставшиеся 4 крепежных отверстия вверху и внизу сквозь стеновую пластину. Используя доступные прорези, убедитесь, что настенная панель имеет квадратную форму и надежно прикреплена к стене. Рисунок Подключение газовые и водопроводные трубы к клапанам на опорном кронштейне, используя хвосты меди в комплекте поставки.Убедитесь, что уплотнительные шайбы правильно установлены на водяных патрубках. 9. Снимите уплотнительную ленту крана. Неплотно проложите сливную трубу сброса давления к символу на кронштейне крана для готовности к подключению при установке котла. 10. Символы для каждого соединения с тиснением на опорном кронштейне. 8.2 Промывка 1. Вставьте трубку в выпускное отверстие клапана, наиболее удаленное от заправочного контура (рис. 14). 2. Тщательно промойте (см. «Сведения о системе», раздел 6.0).

18 8.0 Установка стр. 18 Рис. Подготовка бойлера 1. Снимите внешнюю картонную коробку. 2. Откиньте нижнюю панель двери в горизонтальное положение и осторожно потяните вперед, чтобы снять (рис. 15). 3. Выкрутите крепежные винты внешнего корпуса (рис. 15). Сдвиньте кожух вверх, чтобы освободить крючки на задней пластине, и снимите (Рис. 16). 4. Снимите заглушки с медных колен (рис. 16). 5. Поставьте котел на основание, используя задний нижний край в качестве оси. ПРИМЕЧАНИЕ: небольшое количество воды может вытекать из котла в вертикальном положении.Рис. 16 Компания Baxi Limited заявляет, что никакие вредные для здоровья вещества не содержатся в приборе и не используются при его изготовлении.

19 8.0 Монтажная страница Установка бойлера 1. Установите возвратный фильтр центрального отопления (Рис. 18) и регулятор потока (Рис. 18a). 2. Поднимите котел за нижние края камеры сгорания. 3. Поднимите котел над опорным кронштейном и зацепите за верхние крюки (рис.17). 4. Чтобы получить доступ к соединениям между котлом и клапанами, ослабьте крепежные винты лицевой панели (¼ оборота) и опустите крышку лицевой панели. 5. Сначала выполните подключение газа (Рис. 19). Это позволит централизовать котел. Шайба газового уплотнения является составной частью газового крана. 6. Вставьте оптоволоконные уплотнительные шайбы между выпускной поверхностью клапана и фланцем на медных изгибах соединений водяного контура (рис. 19). 8. Затяните соединения. 8.5 Установка клапана сброса давления и выпускной трубы (рис.20) 1. Ослабьте установочный винт и снимите предохранительный клапан с адаптера. 2. Сформируйте напорную трубу по всей длине, используя наконечник из комплекта. Наконечник должен быть подсоединен к предохранительному клапану (см. Раздел 6.7). ВАЖНО: Сделайте все паяные соединения перед установкой предохранительного клапана. 3. Установите гайку и гайку из комплекта на напорную трубу и свободно установите предохранительный клапан на переходник. 4. Затяните гайку и оливу на выпускной трубе в предохранительном клапане.Зафиксируйте предохранительный клапан, затянув установочный винт.

20 8.0 Страница установки Установка дымохода ГОРИЗОНТАЛЬНЫЙ ДЫМОХОД 1. Стандартный дымоход подходит для длины от 200 мм до 965 мм (измеряется от края выпускного патрубка дымохода). Задний дымоход: максимальная толщина стенки — 865 мм. Боковой дымоход: максимальная толщина стенки — 805 мм (левый или правый) 2. При использовании дополнительного комплекта внутреннего фитинга, комплекта удлинения дымохода или колен см. Инструкции, прилагаемые к комплектам.3. Установите невыпадающие гайки, входящие в комплект, на выход из котла (рис. 21) так, чтобы они совпадали с прорезями на колене дымохода для заднего, бокового и 45 ° выхода дымохода. 4. Для заднего выхода — измерьте толщину стенки (рис. 22 и 23) и добавьте к этому размеру 100 мм. Этот размер будет известен как (X). т.е. (X) = толщина стенки. Возьмите воздуховод и отметьте (X) на оконечном конце, как показано на схеме (рис. 24), и отрежьте его по размеру. 6. Возьмите дымоход, добавьте 75 мм к размеру (X) (рис. 24) и отрежьте до нужного размера. 7.Для бокового выхода — измерьте расстояние от края задней панели до внутренней поверхности стены (рис. 22) и добавьте к этому размеру толщину стенки + 150 мм. Этот размер будет известен как (Z). т.е. (Z) = задняя пластина относительно стены + толщина стенки. Возьмите воздуховод и отметьте (Z) на оконечном конце, как показано на схеме (рис. 24), и отрежьте до нужного размера. 9. Возьмите дымоход, добавьте 75 мм к размеру (Z) (Рис. 24) и отрежьте до нужного размера. ВАЖНО: Перед резкой проверьте все размеры. Рис.23 Рис.24

21 8.0 Монтажная страница Установка дымохода (продолжение) 10. Наденьте резиновое уплотнение на воздуховод более толстой частью наружу (рис. 25). Совместите уплотнение с концом воздуховода. 11. Зафиксируйте неразрезанный конец дымохода в колене дымохода, используя мыльный раствор, чтобы облегчить зацепление (рис. 26). 12. Вставьте дымоход в воздуховод и вставьте его в наконечник (рис.27). 13. Наденьте резиновую втулку на соединение между воздуховодом и коленом. 14. Совместите зажим с резиновым уплотнением. Для аккуратности винты на фланце зажима должны быть по возможности ниже воздуховода, при условии, что они остаются доступными (рис. 27). Закрепите зажим. 15. Снимите защитную бумагу с клея на прокладке дымохода. Закрепите прокладку на колене дымохода (рис. 28). 16. Возьмите ограничитель дымохода, патрубок дымохода и резиновую втулку из комплекта. 17. Вставьте выходной ограничитель в выходное отверстие вентилятора.Частично наденьте резиновую втулку на развальцованный конец патрубка дымохода. Сверните оставшуюся часть рукава через себя. 18. Зацепите расширяющийся конец патрубка над выпускным отверстием вентилятора и скатайте резиновую втулку вниз, чтобы закрыть соединение между патрубком и выпускным отверстием вентилятора. 19. Проденьте дымоход через отверстие в стене. 20. Вставьте колено в патрубок дымохода в верхней части котла. Закрепите четырьмя винтами (рис. 28). ПРИМЕЧАНИЕ: Если длина дымохода больше 1 метра, следуйте инструкциям в наборах удлинителей для снятия ограничителя дымохода.21. Сделайте хорошее расстояние между стеной и воздуховодом снаружи здания. 22. Установите круглую облицовку дымохода снаружи, если необходимо, и, если необходимо, установите защитную крышку терминала (см. Раздел 7.10 и 7.11). ВЕРТИКАЛЬНЫЙ ДЫМОХОД 1. Можно использовать только дымоход, одобренный для Baxi Bahama 100. 2. Информацию о вертикальных дымоходах см. В Руководстве по установке Baxi Bahama 100 или Примечаниях к руководству, прилагаемом к комплекту вертикального дымохода.

22 8.0 Страница установки Выполнение электрических подключений 1.Электрические соединения находятся на левой стороне устройства. 2. Открутите два винта, фиксирующие маленькую крышку, и снимите крышку (Рис. 29). 3. Открутите два винта, фиксирующие кабельный зажим L / N / E, и отложите их в сторону (Рис. 30). 4. При установке комплекта встроенного таймера см. Инструкции к комплекту на этом этапе. 5. Маршрут входящий электрический кабель / с через верхний край опорного кронштейна. Это предотвратит повреждение кабелей. 6. Пропустите кабель (-и) через кабельный зажим, чтобы измерить длину кабеля, необходимую при подключении вилки.7. Подсоедините провода (L), (N) и (E) к 10-контактной клеммной колодке (рис. 31) и снова установите кабельный зажим. 8. входящий кабель / с может быть проложен через кабельный зажим на левой стороне опорного кронштейна. 9. Проверьте электрическую установку: целостность заземления, короткие замыкания, сопротивление на землю, правильная полярность и неисправность предохранителя. 8.8 Подключение внешнего таймера (рис. 32 и 33) 1. Чтобы подключить сетевое питание к таймеру, подключите таймер под напряжением и нейтраль к клеммам L T. и N T, указанным на 10-контактной клеммной колодке.2. Чтобы подключить внешнюю схему переключателя без напряжения, отсоедините перемычку между клеммами 1 и 2 и подключите цепь переключателя. 3. Клемма 1 подает сигнал сетевого напряжения, который переключается с помощью внешнего управления. 4. Чтобы подключить таймер к переключателю, который внутренне подключен к току, снимите перемычку между клеммами 1 и 2 и подключите выход переключателя обратно к клемме. Для входящих кабелей предусмотрен кабельный зажим.

23 8.0 Страница установки 23 Рис. Установка комнатного термостата 1.К клеммной колодке Baxi Bahama 100 можно подключить 2-проводной или 3-проводный комнатный термостат. 2. Чтобы установить двухпроводной термостат, снимите перемычку и подключите переключатель термостата между положениями 3 и 4 (рис. 34). 3. Чтобы установить 3-проводный термостат, удалите перемычку и подключите переключатель термостата между положениями 3 и 4. Предусмотрение схемы должно быть подключено к положению 5, так как это обеспечивает постоянную нейтраль сети (рис. 35). 4. Кабельный зажим предназначен для входящих кабелей. Установка программируемого комнатного термостата 1. Если установлен комбинированный контроллер Baxi, см. Прилагаемые к нему инструкции Установка термостата защиты от замерзания (Рис.36) 1. Термостат защиты от замерзания подключается между положениями 1 и 4. Рис. Если в систему управления необходимо включить комнатный термостат и термостат защиты от замерзания, а также таймер, они должны быть подключены, как показано (рис. 36). 3. Закрепите входящий кабель (и) кабельным зажимом и установите крышку на место. Рис. 36

24 9.0 Электрическая страница Схема электрических соединений

25 9.0 Электрическая страница Иллюстрированная электрическая схема

26 10.0 Страница «Ввод котла в эксплуатацию» Ввод котла в эксплуатацию 1. При вводе котла в эксплуатацию следует обращаться к BS 5449, раздел 5. 2. Открыть холодный подвод к котлу. 3. Откройте все краны горячей воды, чтобы продуть систему ГВС. 4. Убедитесь, что заправочный контур подключен и открыт, затем откройте подающий и обратный клапаны на котле. 5. Откройте автоматический воздухоотводчик (Рис. 37). Чтобы очистить первичный контур, включите и выключите насос несколько раз с помощью селекторного переключателя (рис. 39).6. Систему необходимо промывать в соответствии с BS 7593: 1992 (см. Раздел 6.2) и инструкциями производителей промывочного средства. 7. Создайте в системе давление 1,0 бар, затем закройте и отсоедините заправочный контур. 8. Включите подачу газа и произведите продувку системы в соответствии с тестом BS на герметичность. 10. Запустите систему и проверьте правильность работы котла. Проверьте давление газа на входе и на выходе горелки на газовом клапане (см. Технические данные — раздел 4.0). 11. Затем систему следует снова промыть и обработать в соответствии с BS 7593: 1992 и инструкциями производителя промывочного агента / ингибитора. Регулировка D.H.W. Установка давления 1. Установите манометры на контрольную точку входного давления и контрольную точку давления горелки. 2. Установите селекторный переключатель в положение «Только горячая вода» (Рис. 39), полностью откройте любой кран с горячей водой и оставьте включенным. 3. Выверните уплотнительный винт регулятора (Рис. 38a). 4. Отрегулируйте клапан на максимальную скорость в соответствии с давлениями, указанными в таблице ниже, повернув винт регулятора (по часовой стрелке для максимального увеличения скорости). 5. Закройте кран горячей воды. замените уплотнительный винт регулятора на регуляторе давления и установите селекторный переключатель в требуемое положение.

27 10.0 Страница «Ввод котла в эксплуатацию» Регулировка C.H. Настройка давления Прибор настроен на подачу мощности 80 000 БТЕ / ч (23,45 кВт) для центрального отопления. Если проект системы требует иных выходных данных, действуйте, как описано ниже. 1. Установите манометр для проверки давления в точке измерения давления на горелке (рис. 39a). 2. Снимите резиновую заглушку с лицевой панели и найдите потенциометр регулировки давления центрального отопления (рис. 39c и 39d).3. Установите селекторный переключатель в положение «Горячая вода и отопление» (рис. 39b) и убедитесь, что все внешние органы управления требуют тепла. Установите ручку регулировки температуры нагрева на максимум. 4. С помощью подходящей отвертки отрегулируйте потенциометр через лицевую панель крышки, чтобы создать желаемое давление (рис. 39d). См. Таблицу ниже Нагрев Мощность 100 000 = 13,6 мб, 80 000 = 8,7 мб — единицы, предварительно установленные на это значение 70 000 = 6,6 мб, 60 000 = 4,9 мб, 50 000 = 3,4 мб. ПРЕДУПРЕЖДЕНИЕ: Следует соблюдать осторожность, чтобы случайно не коснуться других компонентов на плате управления.5. Выключите прибор, снимите манометр и установите на место защитную панель. ВАЖНО: Если потребность системы центрального отопления составляет 100 000 БТЕ / ч (30 кВт), на обратной линии системы должен быть установлен второй насос. Этот второй насос ДОЛЖЕН быть подключен к плате управления, как показано в разделе 9.1

28 11.0 Установка внешнего кожуха стр. 28 Рис. Установка внешнего кожуха 1. Поместите кожух на шасси, убедившись, что четыре паза на боковых фланцах совпадают с крючки на шасси (рис.40). 2. Вставьте два крепежных винта по бокам шасси (рис. 41). 3. Проинструктируйте пользователя о работе котла и системы, объясняя последовательность действий. 4. Установите нижнюю панель двери на петли и осторожно откиньте вверх (Рис. 41). 5. Внимательно прочтите и заполните все разделы Журнала регистрации установки, ввода в эксплуатацию и обслуживания, относящиеся к устройству и установке. Сведения из Журнала учета потребуются в случае любых гарантийных работ.Журнал учета должен быть передан пользователю для безопасного хранения, и каждый последующий регулярный сервисный визит должен регистрироваться. 6. Проинструктируйте пользователя о работе с системой управления котлом. Передайте пользователям Инструкцию по эксплуатации, установке и обслуживанию, а также Журнал учета, в которых содержится информация о необходимости регулярного обслуживания. Рис. 41

29 12.0 Страница «Техническое обслуживание котла» Ежегодное техническое обслуживание При изготовлении изделий Baxi не используются опасные материалы, однако рекомендуется соблюдать осторожность во время обслуживания.1. Из соображений безопасности и экономии рекомендуется проводить обслуживание котла ежегодно. 2. После обслуживания заполните соответствующий раздел в журнале регистрации установки, ввода в эксплуатацию и обслуживания. Это должно быть у пользователя. 3. Во время работы котла измерьте содержание CO и CO 2 в продуктах дымохода, открутив винт отбора пробы на колене дымохода и вставив подходящий пробоотборный зонд (рис. 42). Если соотношение CO / CO 2 больше чем, то требуется дальнейшее обслуживание и расследование.4. Убедитесь, что котел остыл. 5. Убедитесь, что подача газа и электричества к котлу отключена. 6. Снимите внешний кожух и нижнюю панель двери (см. «Установка», раздел 8.3). 7. Ослабьте винты на шесть ¼ оборота, которыми крепится панель дверцы воздушной камеры, и снимите дверцу (Рис. 43). 8. Отверните четыре винта крепления дверцы топки и снимите дверцу (Рис. 44). 9. Ослабьте два нижних винта, которыми горелка крепится к коллектору инжектора (рис. 45). 10. Выкрутите оставшиеся два верхних винта, которыми горелка крепится к коллектору инжектора (рис.45). 11. Снимите провода электродов с электродов (отмечая их положение) и извлеките горелку (рис. 44 и 45). 12. Очистите форсунки от отложений. Не используйте булавку или проволоку для их очистки. 13. Почистите щеткой лопасти горелки и трубку Вентури и очистите камеру сгорания. 14. Убедитесь, что на ребрах теплообменника нет препятствий. 15. Выполните сборку в порядке, обратном разборке и повторному вводу в эксплуатацию. 16. Убедитесь, что соотношение CO / CO 2 теперь меньше. Заполните соответствующий раздел журнала контрольных показателей установки, ввода в эксплуатацию и обслуживания и верните его пользователю.

30 13.0 Страница «Замена компонентов» Замена компонентов ВАЖНО: При замене компонентов перед началом любых работ убедитесь, что подача газа и электричества к котлу отключена. При изготовлении продукции Baxi не используются опасные материалы, однако рекомендуется соблюдать осторожность во время обслуживания. 1. Снимите внешний кожух и нижнюю дверную панель, как описано в разделе «Установка». Изолируйте водяные контуры и слейте воду, если необходимо.Имеется 3 точки слива: а) Клапан подачи центрального отопления. б) Колено выхода горячей санитарно-технической воды. в) Обратный клапан центрального отопления. ПРИМЕЧАНИЕ. Не используйте предохранительный клапан для слива жидкости из контура. 3. Поместите трубку в точку слива, чтобы слить воду подальше от электричества. Чтобы открыть, поверните против часовой стрелки. ПРИМЕЧАНИЕ. При повторной сборке всегда устанавливайте новые уплотнительные кольца, следя за их правильным расположением на втулке. Зеленые и фиолетовые уплотнительные кольца используются для газовых соединений, а черные уплотнительные кольца — для водяных соединений. Используйте Greasil 4000 (силиконовая смазка, одобренная WRC).4. После замены компонента повторно запустить котел при необходимости. Чтобы заменить реле давления — автоматический воздухоотводчик — снимите панель двери воздушной камеры, отвернув винты с шестью поворотом на ¼ (Рис. 47). Реле давления (Рис. 46) 1. Отмечая расположение электрических соединений и напорных трубок, снимите их. 2. Отверните два винта, которыми реле давления крепится к монтажному кронштейну реле давления. 3. Установите новое реле давления и соберите все компоненты в порядке, обратном разборке автоматического воздуховыпускного устройства (рис.48) 1. Отверните накидную гайку воздуховода и сохраните уплотнительную шайбу. 2. Вытяните воздухоотводчик через уплотнение в воздушной камере. 3. Установите новый воздухоотводчик и соберите его в обратном порядке.

31 13.0 Замена компонентов стр. 31 Для замены теплообменника — вентилятора — горелки и коллектора форсунок — датчика пламени — искрового электрода и возвратного электрода. 1. Снимите дверную панель воздушной камеры, отвернув винты на шесть ¼ оборота (Рис. 49). 2. Открутите четыре винта крепления дверцы топочной камеры и снимите дверцу (Рис.49) Теплообменник (Рис. 50) 1. Снимите соединительную трубу вентиляционного отверстия, открутив гайки на штуцере вентиляционного отверстия и возвратной трубы. 2. Удалите воздухоотводчик через уплотнение в воздушной коробке, сохраняя уплотнительную шайбу. 3. Снимите соединительную трубу, чтобы получить доступ к соединению в задней части теплообменника. 4. Отсоедините соединения в задней части теплообменника. 5. Потяните теплообменник вперед, чтобы освободить задние фитинги. 6. Снимите теплообменник, сдвинув вперед. 7.Установите новый теплообменник и соберите его в обратном порядке. Убедитесь, что новые уплотнительные кольца прикреплены к патрубкам, а теплообменник расположен в левой и правой направляющих на кожухе вентилятора и на боковых сторонах камеры сгорания. Вентилятор (Рис. 51) 1. Отметив расположение электрических соединений и напорных труб, снимите их. 2. Опустите уплотнение дымохода и вставьте его в колено, чтобы открыть конец выходного отверстия вентилятора. 3. Выверните шесть крепежных винтов кожуха вентилятора. 4. Поверните колпак вверх, вытягивая его вперед, следя за тем, чтобы ограничитель дымохода (если он установлен) оставался на выходе вентилятора.5. Выкрутите четыре винта, которыми вентилятор крепится к кожуху, и снимите вентилятор. 6. Установите кожух на новый вентилятор и соберите его в порядке, обратном разборке. Если был установлен ограничитель дымохода, убедитесь, что он заменен.

32 13.0 Замена компонентов стр. 32 Рис Горелка и коллектор форсунки 1. Отсоедините провода искрового, обратного и датчика пламени от электродов, отмечая их положение (рис. 53). 2. Ослабьте нижние крепежные винты горелки и снимите верхние крепежные винты (Рис.52). 3. Снимите горелку (рис. 52). 4. Снимите крепежные винты коллектора форсунок и снимите коллектор с кольцевого уплотнения подачи горелки (рис. 52). 5. Установите новый коллектор форсунки или горелку и соберите в обратном порядке Электрод обнаружения пламени 1. Отсоедините провод электрода обнаружения пламени (черная оболочка) от электрода (рис. 53). 2. Ослабьте нижние крепежные винты горелки и снимите верхние крепежные винты (Рис. 52). 3. Снимите горелку (рис. 52). Рис Выверните винт крепления правого электрода и выньте его через горелку (Рис.53). 5. Установите новый электрод датчика пламени, убедившись, что он правильно расположен в вырезе горелки, и соберите его в обратном порядке. Искровой электрод и обратные электроды 1. Отсоедините провода искрового и обратного электрода (белая оболочка) от электродов (рис. 53). 2. Ослабьте нижние крепежные винты горелки и снимите верхние крепежные винты (Рис. 52). 3. Снимите горелку (рис. 52). 4. Выверните два винта, которыми крепятся левый и центральный электроды, и выньте их через горелку (рис. 52). 5. Установите новый искровой и возвратный электроды, убедившись, что они правильно расположены в вырезах горелки, и соберите их в обратном порядке.

33 13.0 Замена компонентов стр. 33 Для замены газового клапана — искрового генератора — насоса (только головка) — насоса — термистора и предохранительного термостата — расширительного бака — предохранительного клапана — реле расхода — манометра — распределительного клапана — фильтра горячей воды для бытовых нужд и картридж регулятора расхода — фильтр возврата центрального отопления — теплообменник горячей воды для бытового потребления — патрон зажигания CVI — плата гидравлического управления ECS — Ослабьте два крепежных винта лицевой панели (оборота) и опустите газовый клапан коробки (рис.54 и 55) 1. Отключите подачу газа и электричества к прибору. 2. Отсоедините 12-контактный электрический блок от блока CVI. 3. Отверните винт, которым блок CVI крепится к газовой арматуре. Снимите блок с клапана. 4. Отсоедините провода зажигания и датчика от блока CVI и осторожно отложите блок в сторону. 5. Отверните гайку на газопроводе у ответной планки. Снимите пружинный зажим с подающей трубы горелки и открутите винты, крепящие монтажный кронштейн клапана к шасси. 6.Вытяните клапан вперед, стараясь не потерять уплотнительную шайбу и уплотнительное кольцо. 7. Выверните винты, которыми труба подачи газа и труба подачи горелки крепятся к газовой арматуре. Осмотрите уплотнительные кольца — если они каким-либо образом повреждены, их необходимо заменить. 8. Снимите монтажный кронштейн и установите его на новый клапан. Установите трубу подачи газа и трубу подачи газа на новый клапан, убедившись, что уплотнительные кольца на месте. 9. Соберите в обратном порядке, соблюдая осторожность при установке блока CVI. Повторный ввод в эксплуатацию CVI Unit 1.Отключите подачу газа и электричества к прибору. 2. Отсоедините 12-контактный электрический блок от блока CVI. 3. Отверните винт, которым блок CVI крепится к газовой арматуре. Снимите блок с клапана. 4. Отсоедините провода зажигания и датчиков от блока CVI. 5. Выполните сборку в обратном порядке, соблюдая осторожность при установке блока CVI на клапан. Повторный ввод в эксплуатацию.

34 13.0 Страница «Замена компонентов» Насос 1. Если требуется замена только головки.Стандартная головка насоса Grundfos UPS взаимозаменяема (подробности см. В разделе). 2. Его необходимо переключить на настройку № 3 (рис. 57) Насос (в сборе) (рис. 56) 1. Отсоедините жгут проводов от насоса. 2. Отверните четыре винта, крепящие заднюю пластину насоса к гидравлическому коллектору. 3. Снимите насос. 4. Установите новый насос и соберите его в обратном порядке Насос (только головка) (рис. 58) 1. Отсоедините жгут проводов от насоса. 2. Снимите четыре винта с головкой под торцевой ключ, крепящие головку насоса, и отсоедините ее от корпуса.3. Выкрутите винты, удерживающие электрические крышки насоса на исходной и запасной головках. 4. С запасной головки насоса ИБП снимите кабельный сальник для разгрузки натяжения и выбросьте. 5. Снимите разъем со старой головки насоса и подключите его к головке насоса ИБП. 6. Установите крышку электрического отсека на новую головку насоса и установите электрическую коробку на 6 часов в корпус. 7. Убедитесь, что насос переключен на положение № 3 (Рис. 57), и снова подсоедините разъем жгута проводов.

35 13.0 Страница «Замена компонентов» Термистор 1. Снимите термистор с подающей трубы. 2. Снимите электрические соединения с датчика. 3. Установите новый термистор и соберите в обратном порядке. Предохранительный термостат 1. Снимите удерживающий зажим с подающей трубы. 2. Снимите электрические соединения с термостата. 3. Снимите термостат с зажима. 4. Установите новый термостат и соберите его в обратном порядке. Расширительный бак 1. Освободите соединение расширительного бака и сохраните уплотнительную шайбу.2. Ослабьте зажимные винты расширительного бака с обеих сторон. 3. Снимите крепежную пластину лицевой панели, открутив два винта с каждой стороны. 4. Отсоедините провода искрового электрода от пробки газового клапана и сдвиньте расширительный бак вперед, убедившись, что провода электродов и жгут проводов не задевают расширительный бак. 5. Установите новый расширительный бак и соберите в обратном порядке Повторное давление в расширительном баке 1. Давление наддува составляет 1,0 бар. 2. Закройте запорные вентили подающей и обратной линии центрального отопления.3. Слить воду из котла. 4. Клапан Шредера расположен по центру в передней части устройства, непосредственно под воздушной камерой. 5. Увеличьте давление до 1,0 бар. 6. Откройте запорные клапаны и заправьте систему до 1,0 бар. 7. При необходимости удалите воздух из системы.

36 13.0 Страница «Замена компонентов» Клапан сброса давления (Рис. 62) 1. Клапан сброса давления расположен на байпасной трубе центрального отопления на коллекторе переключающего клапана. 2. Слейте воду из системы в подходящей нижней точке.3. Отсоедините объединение между клапаном и выпускной трубой. 4. Ослабьте установочный винт, удерживающий клапан. 5. Потяните клапан в сторону, чтобы вывести его из зацепления. 6. Установите новый предохранительный клапан и соберите в обратном порядке. Реле потока (рис. 63) 1. Процедура замены обоих реле потока отличается. Однако они взаимозаменяемы. 2. Снимите электрические соединения. 3. Чтобы получить доступ к реле протока центрального отопления (слева), снимите переключающий клапан / трубу пластинчатого теплообменника, ослабив винт на корпусе пластинчатого теплообменника, и снимите удерживающий зажим на переключающем клапане, затем снимите его.4. Отвинтите и снимите крышки переключателей в сборе. Колпачки плотно прилегают вручную, поэтому никаких инструментов не требуется. Реле протока центрального отопления включает возвратную пружину. Это необходимо сохранить. 5. Извлеките шпульку реле потока из корпуса. Шпулька содержит магнит, и ее можно осторожно снять с помощью отвертки. ПРИМЕЧАНИЕ. Компоненты реле расхода являются согласованными наборами и не должны заменяться по отдельности. 6. Установите новые реле потока и соберите в обратном порядке. Пружину всегда необходимо устанавливать на реле протока центрального отопления (рис.63a) Манометр 1. Ослабьте гайку, удерживающую капилляр в соединении на подающей трубе (Рис. 64). 2. Нажмите на два выступа по обе стороны от манометра и проведите через лицевую панель (Рис. 65). 3. Установите новый манометр и соберите его в обратном порядке.

.
